Подшипник 306 - технические данные и области применения

Статья обновлена: 18.08.2025

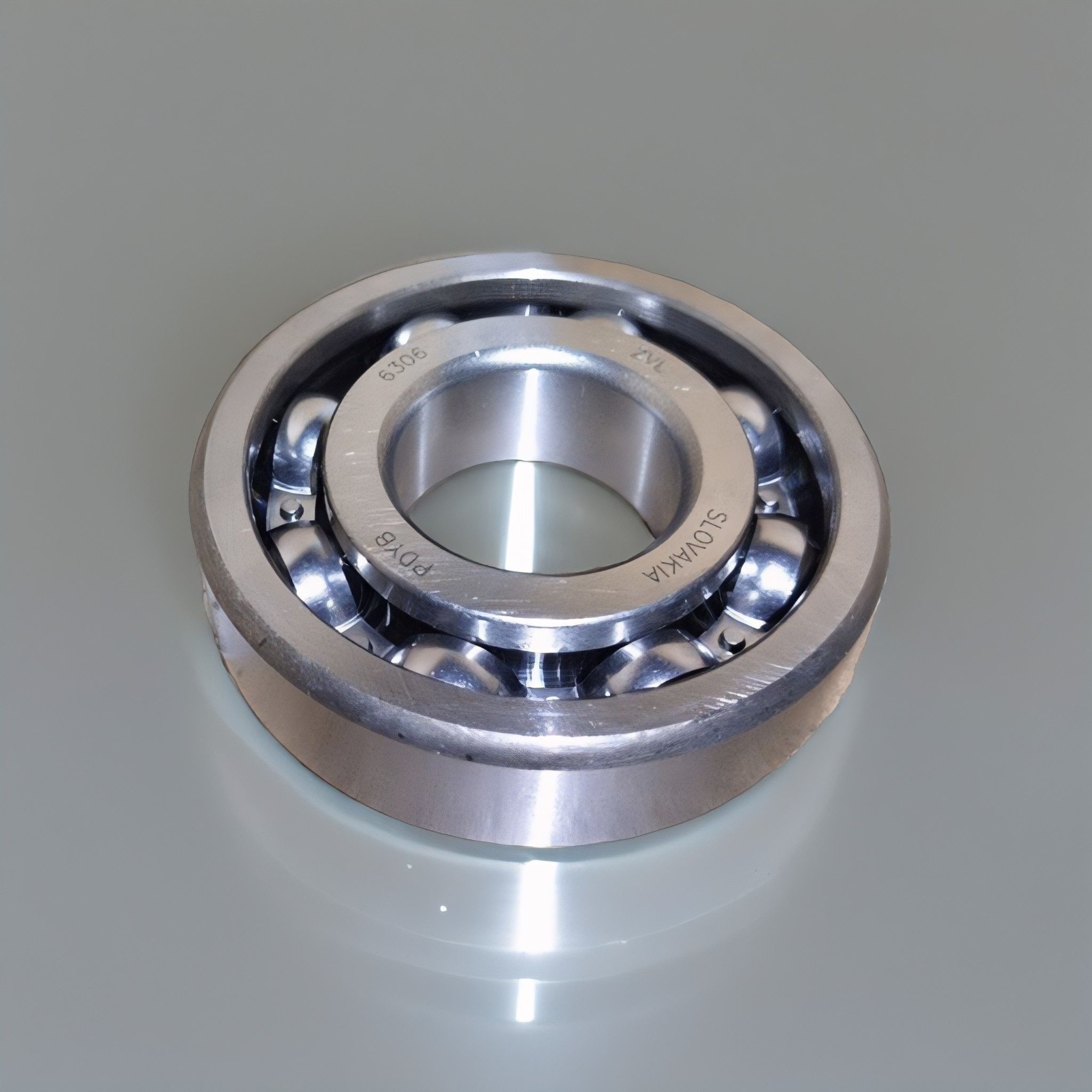

Радиальный шарикоподшипник 306 – широко распространённый стандартный компонент в машиностроении и промышленном оборудовании. Его универсальность и надёжность обусловлены отработанной десятилетиями конструкцией и строгим соответствием международным нормативам.

Данный подшипник относится к классу несамоустанавливающихся однорядных подшипников качения и обладает оптимальным балансом грузоподъёмности, скоростных возможностей и стоимости. Понимание его технических параметров и эксплуатационных ограничений критически важно для корректного выбора и долговечной работы узлов трения.

В статье детально рассмотрены ключевые размеры (внутренний, наружный диаметр, ширина), динамическая и статическая грузоподъёмность, допустимые частоты вращения, а также основные отрасли и типы механизмов, где подшипник 306 демонстрирует максимальную эффективность.

Основные габаритные размеры: d×D×B

Буквенные обозначения в маркировке подшипника 306 отражают его ключевые геометрические параметры: d – внутренний диаметр посадочного отверстия вала, D – наружный диаметр внешнего кольца, B – номинальная ширина (высота) подшипника. Эти размеры строго стандартизированы международными нормами ISO и ГОСТ.

Точное соответствие габаритов критично для правильной установки подшипника в узел, обеспечения работоспособности и долговечности. Отклонения от стандартных значений приводят к нарушению посадки, перекосу, повышенному износу и преждевременному выходу из строя всего механизма.

Тип подшипника	d (мм)	D (мм)	B (мм)
306	30	72	19

Тип конструкции: радиальный шарикоподшипник

Подшипник 306 относится к категории радиальных однорядных шарикоподшипников с глубокими дорожками качения. Его конструкция включает наружное и внутреннее кольца, сепаратор и комплект шариков, равномерно распределенных по окружности. Отсутствие упорных бортов на кольцах позволяет воспринимать преимущественно радиальные нагрузки, хотя небольшие осевые усилия также допустимы.

Геометрия дорожек качения соответствует радиусу шариков, что обеспечивает точечный контакт и минимальное трение. Зазор между шариками и канавками стандартизирован для сохранения плавности хода. Сепаратор, обычно стальной штампованный или полиамидный, фиксирует шарики, предотвращая их касание друг друга.

Ключевые эксплуатационные особенности

• Направление нагрузок: Основная рабочая ориентация – радиальная, с возможностью кратковременного восприятия двусторонних осевых усилий до 70% от неиспользованной радиальной грузоподъемности.
• Теплостойкость: Допустимый температурный диапазон составляет от -30°C до +120°C (при термостабильных сепараторах – до +150°C).
• Скоростные параметры: Предельная частота вращения – 10 000 об/мин (для масляной смазки) и 7 000 об/мин (при пластичной смазке).

Параметр	Значение	Примечание
Динамическая грузоподъемность (C)	28.1 кН	Для ресурса 1 млн. оборотов
Статическая грузоподъемность (C0)	14.6 кН	Максимальная статическая нагрузка
Масса	0.26 кг	Без смазочных материалов

Конструктивная простота обеспечивает универсальность применения в узлах с вращательным движением, где преобладают радиальные усилия. Отсутствие необходимости в точной осевой фиксации вала упрощает монтаж. Важно: При комбинированных нагрузках требуется проверка эквивалентной динамической нагрузки по формуле P = X·F_r + Y·F_a.

Класс точности (стандартный/специальный)

Класс точности подшипника 306 определяет допустимые отклонения геометрических параметров и величину вибрации при работе. Стандартным для данной модели является класс 0 по ГОСТ 520 или P0 по ISO 492, обеспечивающий базовые требования к точности вращения и нагрузочной способности. Этот вариант наиболее распространен в серийном производстве.

Специальные классы точности (P6, P5, P4, P2 по ISO) требуют ужесточенных допусков на изготовление. Они характеризуются уменьшенным биением дорожек качения, повышенной соосностью и минимальным уровнем шума. Такие подшипники проходят индивидуальный отбор и дополнительную проверку параметров.

Сравнение характеристик

Класс точности	Допуск радиального биения (мкм)	Типовое применение
P0 (стандартный)	15-20	Электродвигатели общего назначения, вентиляторы, насосы
P6	10-12	Станки средней точности, редукторы, промышленные вентили
P5	6-8	Прецизионные шпиндели, электроприборы, медицинское оборудование
P4	4-5	Высокоскоростные шпиндели станков ЧПУ, авиационные системы

Ключевые отличия специальных классов:

• Уменьшенные зазоры для стабильного позиционирования валов
• Повышенная чистота поверхности дорожек качения
• Строгий контроль радиального и торцевого биения
• Обязательная селективная сборка с маркировкой

При выборе класса точности 306 подшипника учитывают:

1. Требуемую частоту вращения вала
2. Допустимый уровень вибрации и шума
3. Точность позиционирования в механизме
4. Рабочие температуры и нагрузки

Динамическая грузоподъемность (C, кН)

Динамическая грузоподъемность (C) для подшипника 306 определяет постоянную радиальную нагрузку, которую он теоретически выдерживает в течение расчетного срока службы в 1 миллион оборотов. Эта величина напрямую связана с усталостной прочностью материала и геометрией тел качения и дорожек.

Для шарикоподшипника 306 ГОСТ стандартизирует значение C в 22.0 кН. Данный параметр является основой для расчета эквивалентной динамической нагрузки и прогнозирования ресурса подшипника в реальных условиях эксплуатации.

Ключевые аспекты и применение

При работе с динамической грузоподъемностью учитывают:

• Расчет ресурса: Срок службы (L₁₀) вычисляется по формуле L₁₀ = (C/P)³, где P – эквивалентная динамическая нагрузка. Увеличение P вдвое сокращает ресурс в 8 раз.
• Условия эксплуатации: Значение C справедливо для:
  • Стабильного радиального нагружения
  • Номинальных температур (до 120°C)
  • Качественной смазки и правильного монтажа.
• Сферы использования подшипника 306:

  Оборудование	Тип нагрузки	Примечания
  Электродвигатели	Умеренная радиальная	Основной критерий – виброустойчивость
  Редукторы	Комбинированная	Требуется учет осевых составляющих
  Насосы центробежные	Радиальная + вибрации	Важен запас по C для надежности
  Конвейерные ролики	Постоянная радиальная	Ресурс напрямую зависит от C

Важно: При наличии осевых нагрузок, ударов или экстремальных температур фактический ресурс будет ниже расчетного. Коэффициент запаса выбирается согласно требованиям надежности конкретного механизма.

Статическая грузоподъемность (C₀, кН)

Статическая грузоподъемность (C₀) подшипника 306 составляет 11,6 кН. Данный параметр определяет предельную нагрузку, которую подшипник способен выдержать в неподвижном состоянии без недопустимой пластической деформации тел качения и дорожек. Значение C₀ гарантирует сохранение работоспособности узла при длительном статическом нагружении или низкооборотных режимах.

При расчетах C₀ учитывается контактное напряжение в наиболее нагруженной точке контакта шарика с кольцами. Для подшипника 306 стандартное значение 11,6 кН соответствует классу точности 0 по ГОСТ 8338-75. Превышение указанной нагрузки приводит к остаточным деформациям, вызывающим шум, вибрации и ускоренный износ.

Ключевые аспекты применения:

• Определение допустимых статических нагрузок для опорных узлов оборудования
• Обеспечение безопасности при хранении и транспортировке механизмов под нагрузкой
• Расчет запаса прочности для низкооборотных систем (≤10 об/мин)
• Проверка устойчивости к пиковым и ударным нагрузкам в стартовых режимах

Основные сферы, где критичен параметр C₀:

1. Стационарное оборудование: опоры конвейеров, промышленных вентиляторов
2. Подъемные механизмы: крюковые подвесы кранов, стопорные устройства лебедок
3. Сельхозтехника: плужные узлы, сеялки с высокими статическими нагрузками
4. Прецизионные системы: направляющие измерительных приборов

Предельная частота вращения без смазки

Предельная частота вращения для подшипника 306 при работе без смазки существенно ниже значений, указанных в каталогах для стандартных условий. Сухие условия эксплуатации исключают образование защитной масляной пленки, что приводит к резкому росту трения и температуры в контактах тел качения с дорожками.

Без смазки допустимая скорость вращения ограничивается несколькими сотнями оборотов в минуту. Превышение этого порога провоцирует интенсивный износ рабочих поверхностей, задиры, деформацию сепаратора и быстрый выход подшипника из строя. Точное значение зависит от радиальной нагрузки, температуры окружающей среды и материала компонентов.

Критические факторы влияния

• Тепловыделение: Сухое трение генерирует экстремальный локальный нагрев, вызывающий отпуск стали и потерю твердости.
• Износ сепаратора: Пластиковые или штампованные сепараторы быстро деформируются от трения и перегрева.
• Вибрации: Отсутствие демпфирующего эффекта смазки усиливает ударные нагрузки на элементы.

Тип смазки	Примерная предельная частота (об/мин)
Смазанное состояние (масло)	До 10 000
Сухое трение (без смазки)	200-500

Важно: Эксплуатация подшипника 306 без смазки допустима только кратковременно при минимальных нагрузках. Для продолжительной работы в режиме сухого трения требуются специализированные подшипники с твердыми смазочными покрытиями или конструкцией из материалов с самосмазывающимися свойствами.

Допустимые радиальные нагрузки

Основной характеристикой радиальной нагрузки для подшипника 306 является статическая (C₀) и динамическая (C) грузоподъёмность, указанные в каталогах производителей. Для стандартного шарикоподшипника 306 эти значения составляют примерно 22.5 кН динамической и 11.6 кН статической нагрузки. Превышение этих параметров ведёт к пластическим деформациям тел качения и дорожек, сокращая ресурс узла.

Расчётная долговечность подшипника напрямую зависит от величины приложенной радиальной силы. Она определяется по формуле L₁₀ = (C/P)³, где P – эквивалентная динамическая нагрузка. На практике нагрузка должна быть равномерно распределённой, без ударных и вибрационных пиков. Для тяжёлых режимов работы требуется запас прочности не менее 1.2–1.5 от номинального значения C.

Факторы влияния на допустимую нагрузку

• Температура: При нагреве свыше +150°C снижается твёрдость колец, уменьшая C на 5–15%.
• Частота вращения: Высокие обороты (>6000 об/мин) требуют снижения нагрузки на 10–20% из-за центробежных сил.
• Монтаж: Перекосы вала или корпуса более 0.05 мм увеличивают локальное давление, сокращая допустимую силу на 30–50%.

Режим работы	Допустимая радиальная нагрузка	Коэффициент запаса
Стандартный (n ≤ 3000 об/мин)	≤ 22.5 кН	1.0
Высокооборотный (n > 6000 об/мин)	≤ 18.0 кН	0.8
Ударные нагрузки	≤ 9.0 кН	0.4

Для узлов с комбинированными (радиально-осевыми) нагрузками эквивалентное значение P рассчитывается по формуле P = X·F_r + Y·F_a, где коэффициенты X, Y зависят от соотношения осевой и радиальной составляющих. В сферах применения (электродвигатели, насосы, редукторы) радиальная нагрузка на подшипник 306 редко превышает 8–12 кН, что обеспечивает ресурс 15 000–25 000 часов.

Допустимые осевые нагрузки

Для шарикового радиального подшипника 306 осевые нагрузки допускаются только в ограниченных пределах из-за его конструкции. Основное назначение данного типа – восприятие радиальных усилий, а осевые воздействия могут существенно сократить срок службы или привести к деформации дорожек качения.

Максимальная допустимая статическая осевая нагрузка для подшипника 306 составляет не более 20% от его статической грузоподъемности (C₀ = 14.0 кН). При комбинированных нагрузках критическое соотношение определяется по формуле F_a ≤ 0.5 * F_r, где F_a – осевая сила, F_r – радиальная нагрузка.

Условие эксплуатации	Ограничение осевой нагрузки
Чисто осевое воздействие	≤ 2.8 кН (20% от C0)
Комбинированная нагрузка	Fa ≤ 0.5 * Fr
Высокие скорости (>3000 об/мин)	Требуется снижение на 15-20%

Критические факторы влияния

• Скорость вращения: при n > 3000 об/мин допустимая F_a снижается из-за риска перегрева
• Температурный режим: при нагреве свыше 120°C нагрузочная способность падает на 10-15%
• Монтажные условия: перекосы вала увеличивают локальные напряжения в зонах контакта

Превышение указанных параметров вызывает пластическую деформацию тел качения, ускоренное усталостное разрушение колец и потерю герметичности смазочных материалов. Для постоянных осевых усилий рекомендуется применять упорные подшипники или комбинированные схемы установки.

Рекомендуемый температурный диапазон

Эксплуатация шарикоподшипника 306 допускается в диапазоне от -30°C до +120°C. Этот интервал гарантирует сохранение базовых характеристик материала колец и тел качения. При температурах ниже -30°C пластичность стали снижается, что повышает риск хрупкого разрушения элементов подшипника.

Рабочий предел в +150°C возможен кратковременно при условии использования термостойких смазок (например, синтетических на основе полиальфаолефинов или силиконов). Длительное воздействие температур свыше +120°C приводит к ускоренной деградации стандартной смазки, потере закалки сталей и изменению геометрии сепаратора.

Критические факторы при экстремальных температурах

• Нижний предел (-30°C): Требует применения низкотемпературных пластичных смазок (NLGI 00/0). Обязателен прогрев узла перед пуском в условиях сильного холода.
• Верхний предел (+120°C): Необходима замена стандартной смазки на термостойкие аналоги (с рабочим индексом ≥ +150°C). Сепаратор должен быть изготовлен из стеклонаполненного полиамида или стали.

Температурная зона	Риски	Меры компенсации
Ниже -30°C	Хрупкое разрушение сталей, застывание смазки	Использование подшипников с холодостойкой сталью (SHX), индукционный нагрев
Выше +150°C	Ускоренный износ, коробление сепаратора	Спецстали (типа Cr4Mo4V), керамические сепараторы, графитная смазка

Важно: При температурах свыше +170°C стандартный подшипник 306 не применяется – требуются модификации с термообработанными кольцами (маркировка S1 по DIN 623) или керамическими компонентами.

Материал колец и тел качения

Кольца и тела качения подшипника 306 изготавливаются преимущественно из хромистой шарикоподшипниковой стали ШХ15 (ГОСТ 801-78). Данный сплав содержит 0.95–1.05% углерода и 1.3–1.65% хрома, что обеспечивает высокую твердость (61–65 HRC после закалки) и износостойкость при циклических нагрузках.

Для особых условий эксплуатации применяются модификации:

• Нержавеющие стали AISI 440C – при агрессивных средах или требованиях к коррозионной стойкости
• Легированные сплавы с добавкой никеля или молибдена – для ударных нагрузок
• Керамика (нитрид кремния Si₃N₄) – в высокоскоростных узлах с перегревом

Технология обработки

Обязательные этапы производства включают:

1. Объемную закалку с последующим низкотемпературным отпуском
2. Шлифовку дорожек качения с точностью 0.005 мм
3. Полировку поверхностей до параметра шероховатости Ra ≤ 0.04 мкм

Параметр	Кольца	Шарики
Твердость	60–63 HRC	62–65 HRC
Глубина упрочненного слоя	1.5–3.0 мм	Полный объем

Финишным этапом является ультразвуковой контроль на отсутствие микротрещин и раковин, гарантирующий сохранение структуры металла при вибрациях и перегрузках.

Типы сепараторов и их материалы

Сепараторы в подшипнике 306 выполняют критическую функцию равномерного распределения тел качения и предотвращения их контакта. От их конструкции и материала напрямую зависят предельные скорости, виброустойчивость и ресурс узла. Основные типы включают штампованные, механически обработанные и полимерные варианты, каждый с уникальными эксплуатационными характеристиками.

Выбор материала сепаратора определяет термостойкость, допустимые нагрузки и коррозионную стойкость подшипника. Стальные и латунные версии выдерживают экстремальные температуры и ударные нагрузки, тогда как полимерные обеспечивают снижение шума и самосмазывание. Для подшипника 306 предпочтение отдаётся материалам, совместимым со стандартными скоростными режимами и условиями эксплуатации.

Распространённые конструкции и материалы

Тип сепаратора	Материал	Ключевые свойства
Штампованный	Сталь 08кп/10кп	Высокая прочность, термостойкость до +120°C, бюджетное решение
Механически обработанный	Латунь ЛС59	Износостойкость, устойчивость к задирам, плавная работа при ударных нагрузках
Полимерный	Полиамид РА66/стеклонаполненный	Самосмазывание, снижение вибрации и шума, ограниченная термостойкость (до +100°C)

Особенности выбора для подшипника 306:

• Штампованные стальные сепараторы применяются в стандартных редукторах и электродвигателях
• Латунные версии предпочтительны для высокооборотных узлов и оборудования с переменными нагрузками
• Полиамидные сепараторы используются в малонагруженных механизмах с требованиями к бесшумности

Открытое исполнение: особенности

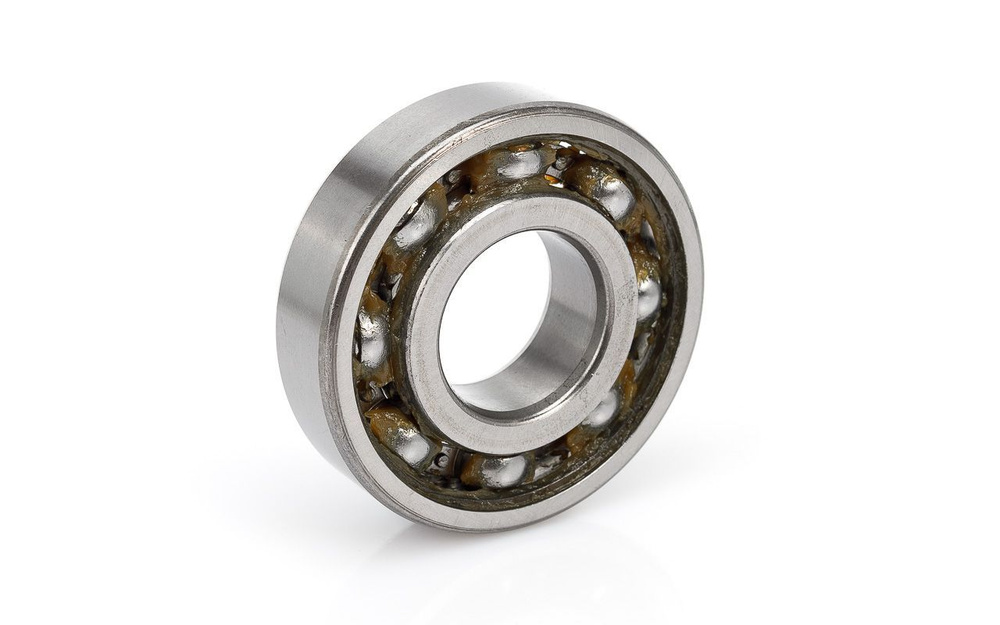

Открытое исполнение подшипника 306 характеризуется полным отсутствием защитных элементов – уплотнений или металлических крышек на кольцах. Это позволяет свободному доступу смазочного материала ко всем рабочим поверхностям: телам качения, сепаратору и дорожкам качения.

Такая конструкция обеспечивает максимальное снижение трения внутри узла и эффективный отвод тепла. Однако она требует эксплуатации в идеально чистых условиях, так как отсутствие барьеров делает подшипник уязвимым к проникновению абразивных частиц, влаги и других загрязнителей.

Ключевые преимущества и ограничения

• Плюсы:
  • Высокая скорость вращения из-за минимального сопротивления
  • Простота повторной смазки и визуального контроля состояния
  • Низкое тепловыделение
• Минусы:
  • Обязательное требование к чистоте рабочей среды
  • Необходимость частого обслуживания (очистка, смазка)
  • Недопустимость использования во влажных или запыленных условиях

Типовые сферы применения

1. Электродвигатели с принудительной системой смазки
2. Редукторы и насосы в закрытых чистых помещениях
3. Станки (токарные, фрезерные) с централизованной подачей СОЖ
4. Лабораторное оборудование

Параметр	Особенность открытого исполнения
Смазка	Требует регулярного пополнения и контроля
Срок службы	Снижается при нарушении чистоты среды
Монтаж	Обязательна защита от коррозии при хранении

Закрытое исполнение (с защитными шайбами)

Подшипник 306 в закрытом исполнении оснащается защитными шайбами (пыльниками), устанавливаемыми с одной или обеих сторон. Эти шайбы изготавливаются из листовой стали и плотно фиксируются на наружном кольце, образуя узкий зазор с внутренним кольцом. Основная задача конструкции – предотвращение прямого контакта рабочих тел качения (шариков) и сепаратора с внешней средой.

Такое исполнение эффективно защищает внутреннюю полость подшипника от проникновения крупных частиц пыли, грязи, стружки и других абразивных загрязнений. При этом оно не обеспечивает полной герметичности и не рассчитано на работу в жидких средах. Конструкция сохраняет возможность пополнения смазки, но требует более тщательного подбора её типа и периодичности обслуживания по сравнению с открытыми моделями.

Ключевые особенности и преимущества

• Тип защиты: Контактные стальные шайбы (ZZ – двухсторонние, Z – односторонние)
• Защита от: Крупной пыли, сухой грязи, окалины, случайных механических частиц
• Ограничения: Не герметичны для жидкостей, мелкодисперсной пыли и паров
• Влияние на скорость: Незначительное снижение предельной частоты вращения из-за трения шайб
• Обслуживание: Требует периодического пополнения смазочного материала

Сферы применения

Закрытые подшипники 306 востребованы в узлах, работающих в условиях умеренного загрязнения, где полная герметизация не требуется, но необходима базовая защита:

• Электродвигатели малой и средней мощности (вентиляторы, насосы, бытовая техника)
• Редукторы и трансмиссии сельхозтехники, строительного оборудования
• Оси и валы конвейеров, рольгангов в промышленных цехах
• Приводы вентиляционных систем, кулеры
• Станки по дерево- и металлообработке (вне зон прямого воздействия СОЖ)

Характеристика	Открытый 306	Закрытый 306 (2Z/ZZ)
Защита от загрязнений	Отсутствует	Базовая (крупные частицы)
Удержание смазки	Плохое	Улучшенное
Предельная частота вращения	Максимальная	Снижена на 10-15%
Необходимость обслуживания	Частая	Умеренная

Требования к смазочным материалам

Правильный выбор смазки для подшипника 306 критически важен для обеспечения его долговечности, снижения трения, отвода тепла и защиты от коррозии и износа. Несоответствующая смазка приводит к преждевременному выходу узла из строя из-за задиров, усталости материала, перегрева или попадания загрязнений.

Основные требования к смазочным материалам определяются конструкцией подшипника (шариковый радиальный однорядный), его размерами (внутренний диаметр 30 мм, наружный 72 мм, ширина 19 мм), допустимыми скоростями вращения и конкретными условиями эксплуатации узла. Смазка должна сохранять свои свойства в течение всего межсервисного интервала.

Ключевые характеристики смазки

• Вязкость базового масла: Должна соответствовать скоростному режиму (DN-фактору) и рабочей температуре. Для умеренных скоростей и нагрузок часто используются смазки на базе минеральных масел средней вязкости (ISO VG 68-100). Для высоких скоростей требуется менее вязкое масло.
• Температурный диапазон: Смазка должна сохранять консистенцию и защитные свойства в заявленном рабочем диапазоне температур подшипника (обычно от -30°C до +120°C для стандартных составов). При экстремальных температурах применяются синтетические масла (полиальфаолефины, эфиры) и специальные загустители.
• Тип загустителя:
  • Литиевые мыла (Li): Наиболее распространены, хороший баланс свойств, температура до +120°C.
  • Комплексные литиевые мыла (Li-X): Повышенная термостойкость (до +160°C), лучшая стабильность при высоких нагрузках.
  • Полимочевина (PU), Бентонит: Для высокотемпературных применений или особых требований к химической стойкости.
• Механическая стабильность: Способность противостоять разжижению и сохранять структуру под действием сдвиговых усилий в зоне контакта шариков и дорожек качения.
• Защитные свойства: Наличие эффективных антикоррозионных (ингибиторов) и противоизносных (EP - Extreme Pressure) присадок, особенно при ударных или переменных нагрузках.
• Совместимость с материалами: Нейтральность к металлам (сталь, латунь сепаратора) и уплотнениям (NBR, FKM и т.д.), если они присутствуют.
• Водостойкость: Устойчивость к смыву водой и паром (класс по DIN 51807/1), важна для влажных сред или мойки оборудования.
• Стойкость к окислению: Предотвращение старения и образования отложений при длительной работе и повышенных температурах.

Выбор смазки по условиям работы

Условия эксплуатации	Рекомендуемый тип смазки	Примечания
Стандартные (умеренная скорость, нагрузка, температура)	Литиевая (NLGI 2), ISO VG 68-100	Универсальный вариант (напр., Литол-24)
Высокие скорости вращения	Литиевая/Полимочевинная (NLGI 1-2), низковязкое масло (ISO VG 32-68)	Минимизация потерь на трение и нагрев
Высокие нагрузки, удары	Литиевая комплексная (NLGI 2-3) с EP-присадками	Защита от задиров
Повышенные температуры (>120°C)	Комплексная литиевая (Li-X), Полимочевинная (PU), на синтетическом масле	Высокая термостабильность
Влажная/агрессивная среда	Кальциевая комплексная, Бентонит, с усиленной водостойкостью	Защита от коррозии и смыва

Количество закладываемой смазки также строго регламентируется: переполнение (особенно на высоких скоростях) вызывает перегрев, недостаток ведет к износу. Для закрытых подшипников 306 обычно заполняют 30-50% свободного объема корпуса.

Интервалы смазки при эксплуатации

Правильная смазка подшипника 306 критична для снижения трения, отвода тепла и защиты от коррозии. Несоблюдение интервалов ведет к преждевременному износу, перегреву и сокращению срока службы узла.

Периодичность обслуживания определяется условиями эксплуатации: нагрузкой, частотой вращения, температурой среды, типом смазочного материала и степенью герметизации. Тяжелые режимы требуют сокращения интервалов.

Рекомендуемые интервалы для пластичных смазок

Условия работы	Температура (°C)	Интервал (часы)
Легкие (нагрузка ≤15% Cr, скорость ≤50% предельной*)	≤70	3000-5000
Средние (нагрузка 15-30% Cr, скорость 50-70%)	≤70	2000-3000
Тяжелые (ударные нагрузки, скорость >70%)	≤70	500-1500
Повышенная температура	70-100	Уменьшить в 1.5-2 раза
Экстремальные условия	>100	Уменьшить в 2-3 раза

*Предельная скорость для подшипника 306: ~8500 об/мин (пластичная смазка).

Для жидких смазок (масел):

• Циркуляционные системы: замена каждые 4000-6000 часов
• Масляные ванны: контроль уровня и долив каждые 500 часов

Дополнительные факторы:

1. Запыленность/влажность: сокращение интервала на 30-50%
2. Вибрации и радиальные удары: уменьшение периода на 40-60%
3. Использование консистентных смазок с EP-присадками: увеличение интервала на 15-25%

Обязателен визуальный контроль при ТО: вытекание смазки, изменение цвета (побурение), наличие металлической стружки или абразива требуют внеплановой замены независимо от наработки.

Базовая схема монтажа на вал

Подшипник 306 устанавливается на вал с натягом для предотвращения проворачивания внутреннего кольца. Посадка выбирается с учетом вращающихся нагрузок и требуемой точности позиционирования. Монтаж выполняется механическим способом с применением прессового оборудования или термоусадкой (нагрев подшипника до 80-100°C перед установкой).

Вал перед монтажом очищается от загрязнений и заусенцев, посадочная поверхность смазывается тонким слоем масла. Запрещается передавать ударные нагрузки непосредственно на кольца – усилие при запрессовке прикладывается исключительно к тому кольцу, которое создает натяг (в данном случае к внутреннему). Для этого используются оправки или монтажные втулки.

Ключевые этапы монтажа

1. Подготовка посадочных поверхностей: Обеспечение чистоты вала, проверка размеров и шероховатости (Ra ≤ 1.6 мкм).
2. Смазка: Нанесение тонкого слоя смазочного материала на вал.
3. Нагрев подшипника (при термоусадке): Равномерный нагред в масляной ванне или индукционным способом строго в пределах 80-100°C.
4. Посадка: Быстрая и точная установка подшипника до упора в заплечик вала.
5. Контроль: Проверка легкости вращения и отсутствия перекоса после остывания (при термоусадке).

Параметр	Рекомендация
Посадка внутреннего кольца на вал	k6, m6 (нормальный натяг)
Максимальная температура нагрева	100°C
Допустимое усилие прессования	Только через внутреннее кольцо

Методы запрессовки при установке

Запрессовка подшипника 306 требует строгого соблюдения технологии для исключения перекосов, повреждений сепаратора или дорожек качения. Осевое усилие должно прикладываться исключительно к запрессовываемому кольцу: при посадке с натягом на вал – к внутреннему кольцу, при посадке в корпус – к наружному. Неправильное приложение нагрузки приводит к образованию задиров на рабочих поверхностях и преждевременному выходу узла из строя.

Температура монтажа контролируется в пределах 80-100°C при термическом методе установки, исключая использование открытого пламени. Перед установкой посадочные поверхности очищаются от загрязнений и смазываются тонким слоем машинного масла, а торцы колец выравниваются относительно посадочных мест. После запрессовки проверяется свободное вращение подшипника без заеданий и посторонних шумов.

Способы приложения монтажного усилия

Основные технологии запрессовки включают:

• Механический пресс – для серийного производства с точным контролем усилия
• Гидравлический съемник – при работе с крупными узлами
• Монтажная оправка – ручной монтаж с применением молотка через медную или полимерную втулку
• Индукционный нагрев – термическое расширение внутреннего кольца перед установкой на вал

Критические параметры контроля:

Максимальное усилие запрессовки	8 кН
Допустимый перекос кольца	≤0.05 мм
Нагрев при индукционном методе	≤120°C
Скорость осевого перемещения	2-5 мм/с

Запрещено приложение ударных нагрузок непосредственно через тела качения. При использовании молотка удары наносятся исключительно через демпфирующую прокладку, равномерно по всей окружности кольца. После монтажа выполняется проверка радиального биения вала (допуск ≤0.02 мм) и осевого люфта.

Технология нагрева перед напрессовкой

Нагрев внутреннего кольца подшипника 306 перед напрессовкой обеспечивает контролируемое увеличение его диаметра за счет теплового расширения. Это создает необходимый монтажный зазор между посадочной поверхностью вала и внутренним кольцом подшипника. Процесс исключает механическое повреждение дорожек качения и сепаратора при запрессовке.

Оптимальный температурный диапазон нагрева для подшипника 306 составляет 80-100°C. Превышение 120°C недопустимо из-за риска отпуска стали и потери твердости. Равномерность прогрева по всей поверхности кольца критична для предотвращения деформаций. Используются специализированные индукционные нагреватели или термошкафы с точным контролем температуры.

Ключевые этапы технологии

1. Подготовка: Очистка посадочных поверхностей вала и отверстия кольца от загрязнений.
2. Нагрев: Помещение внутреннего кольца в оборудование с выставлением заданной температуры.
3. Контроль: Измерение термометром или термопарой до достижения 90±5°C.
4. Монтаж: Быстрая установка кольца на вал с фиксацией до полного остывания.

Важно: Наружное кольцо запрещается нагревать – его напрессовывают в корпус с натягом в холодном состоянии. Использование ударных инструментов (молотков) недопустимо – применяются только монтажные оправки.

Параметр	Значение для 306	Последствия нарушения
Температура	80-100°C	Отпуск металла (>120°C) / Недостаточный натяг (<80°C)
Время нагрева	10-15 мин (зависит от оборудования)	Перегрев кромок / Непропрогрев
Скорость монтажа	< 30 сек после извлечения	Деформация при остывании на валу

Применение технологии гарантирует сохранение геометрии колец и плавный переход от радиального зазора к рабочему натягу после остывания. Для подшипника 306 это критично из-за высоких циклических нагрузок в механизмах: электродвигателях, редукторах, насосном оборудовании.

Диагностика износа без демонтажа

Контроль состояния подшипника 306 без разборки узла позволяет оперативно выявлять дефекты, минимизировать простои оборудования и снижать затраты на обслуживание. Регулярная диагностика продлевает ресурс детали и предотвращает катастрофические отказы.

Основные методы базируются на анализе косвенных признаков износа: вибраций, шумов, температурных режимов и изменений смазочного материала. Современные технологии обеспечивают высокую точность оценки даже в условиях ограниченного доступа к узлу.

Ключевые методы диагностики

Вибродиагностика:

• Фиксация спектра вибросигнала для выявления частот, характерных для дефектов качения (раковины, выкрашивание)
• Анализ высокочастотных компонентов (метод огибающей) для раннего обнаружения микротрещин
• Мониторинг уровня виброускорения при переменных нагрузках

Акустический контроль:

• Запись и спектральный анализ шумов во время работы
• Использование ультразвуковых детекторов для локализации источников трения
• Сравнение фоновых шумов с эталонными характеристиками

Термография и анализ смазки:

Метод	Параметры контроля	Признаки износа
Тепловизионный контроль	Температура корпуса подшипника	Локальный перегрев >15% от нормы
Анализ смазки	Наличие металлической стружки, вязкость, загрязнения	Частицы железа >100 мкм, изменение химического состава

Тактильная проверка:

1. Проверка осевого и радиального люфта покачиванием вала
2. Контроль плавности вращения вручную при обесточенном оборудовании
3. Фиксация аномальных стуков или заеданий

Комбинирование методов повышает достоверность диагностики. При выявлении критических отклонений по двум и более параметрам требуется плановая замена подшипника 306. Результаты заносятся в журнал для прогнозирования остаточного ресурса.

Признаки критического износа

Визуальный осмотр часто выявляет первые тревожные сигналы. Обратите внимание на состояние смазки: ее потемнение, наличие металлической стружки или блестящих частиц указывает на активное трение и износ дорожек качения или тел качения. Деформация сепаратора (трещины, сколы, сильная деформация "карманов") или выкрашивание материала на кольцах и роликах/шариках являются неоспоримым свидетельством критического состояния подшипника.

Акустические признаки – важный диагностический фактор. Появление нехарактерных шумов при работе механизма должно насторожить. Особенно опасны громкие скрежещущие, визжащие или хрустящие звуки, явно отличающиеся от нормального равномерного гула. Эти шумы возникают из-за непосредственного контакта поврежденных поверхностей друг с другом.

Ключевые индикаторы необходимости немедленной замены

Повышенная температура: Значительный нагрев корпуса подшипника или прилегающих деталей сверх нормальной рабочей температуры для данного узла – явный признак чрезмерного трения, недостатка смазки или ее полного отсутствия, вызванного износом или разрушением.

Чрезмерный люфт или заклинивание: Появление ощутимого радиального или осевого люфта при ручной проверке (покачивание вала) сигнализирует о критическом износе дорожек качения и тел качения. Полное заклинивание подшипника, когда вал невозможно провернуть, означает окончательное разрушение узла.

Характеристика шумов при износе:

Тип шума	Возможная причина
Равномерный гул (усиленный)	Общий износ, недостаток смазки
Периодический стук, скрежет	Выкрашивание, трещины на дорожках/телах качения
Визг, свист	Сильное трение, отсутствие смазки, дефект сепаратора
Хруст, рокот	Разрушение сепаратора, попадание крупных абразивных частиц

Игнорирование этих признаков ведет к катастрофическому разрушению подшипника 306, что может повлечь за собой:

• Повреждение вала и посадочных мест
• Выход из строя сопряженных деталей (сальников, муфт)
• Остановку оборудования и значительные финансовые потери
• Потенциальную аварийную ситуацию

Проверка люфта:

1. Надежно зафиксируйте корпус узла
2. Попытайтесь покачать вал в радиальном и осевом направлениях
3. Ощутимый свободный ход (люфт) – критический признак износа

Правила демонтажа съёмником подшипника 306

Перед началом работ убедитесь в чистоте рабочей зоны и наличии исправного съёмника соответствующего типоразмеру подшипника 306 (внутренний диаметр 30 мм, внешний 72 мм). Проверьте состояние резьбовых элементов съёмника – они должны двигаться свободно, без заеданий. Очистите вал и посадочное место от загрязнений, особенно в зоне захвата лап съёмника.

Нанесите небольшое количество проникающей смазки на место посадки подшипника на вал, уделяя внимание стыку между внутренним кольцом и валом. Это облегчит процесс снятия и снизит риск повреждения компонентов. Убедитесь, что съёмник установлен строго соосно валу для предотвращения перекоса.

Порядок выполнения операций

1. Зафиксируйте центральный винт съёмника на торце вала (через предварительно установленный переходник или непосредственно в технологическое отверстие вала, если оно предусмотрено).
2. Равномерно заведите захваты (лапы) съёмника за внутреннее кольцо подшипника 306. Категорически запрещается цеплять лапы за наружное кольцо или сепаратор!
3. Слегка подтяните центральный винт, обеспечив надежную фиксацию лап без перекоса. Проверьте симметричность расположения всех лап относительно оси вала.
4. Плавно вращайте центральный винт съёмника по часовой стрелке, создавая равномерное усилие на отрыв. Избегайте резких ударов или чрезмерного усилия.
5. Контролируйте движение подшипника. Если он не сдвигается, повторно обработайте соединение смазкой и убедитесь в отсутствии перекоса. Не применяйте нагрев без крайней необходимости.
6. После снятия подшипника очистите посадочную поверхность вала и проверьте её на отсутствие задиров или деформаций.

При работе соблюдайте требования безопасности: используйте защитные очки и перчатки, исключите нахождение посторонних в зоне возможного разлета деталей. Храните демонтированный подшипник 306 в чистом месте для последующей утилизации или диагностики.

Применение в электродвигателях мощностью до 10 кВт

Подшипник 306 широко применяется в электродвигателях мощностью до 10 кВт благодаря оптимальному сочетанию грузоподъемности и габаритов. Он устанавливается преимущественно на валах ротора со стороны привода и противоположного конца, обеспечивая стабильное вращение при рабочих скоростях до 8000 об/мин.

Его способность воспринимать умеренные радиальные и осевые нагрузки идеально соответствует условиям эксплуатации двигателей вентиляторов, насосов, компрессоров и станков. Использование закрытых модификаций (2RS или ZZ) позволяет сохранять смазку и защищать узлы от загрязнений без дополнительных конструктивных элементов.

Ключевые преимущества в электромоторах

• Энергоэффективность: низкий момент трения снижает потери на нагрев
• Совместимость: посадочные размеры соответствуют стандартным корпусам двигателей (серии IM B3/B5)
• Надежность: ресурс 10 000+ часов при соблюдении условий эксплуатации

Тип нагрузки	Диапазон	Влияние на работу
Радиальная	До 22 кН	Гарантирует стабильность при радиальных усилиях от ремней/шестерен
Осевая	До 7 кН	Компенсирует осевые смещения вала в пределах допустимого

Важно: При монтаже требуется точная запрессовка с натягом 5-20 мкм для предотвращения проворота на валу. Перегрев свыше 120°C приводит к деградации смазки и требует применения термостойких составов.

Использование в редукторах общего назначения

Подшипник 306 активно применяется в редукторах общего назначения благодаря оптимальному сочетанию габаритов, грузоподъемности и скоростных характеристик. Его устанавливают на выходных, промежуточных и входных валах, где требуется надежная поддержка вращающихся элементов при умеренных радиальных и осевых нагрузках.

Корпус редуктора обеспечивает стабильную смазку подшипника консистентной смазкой или масляным туманом, что продлевает ресурс узла. Простота монтажа и доступность 306-го типоразмера упрощают сервисное обслуживание и ремонт оборудования без длительных простоев.

Ключевые функции в редукторных узлах

• Восприятие радиальных нагрузок от зубчатых зацеплений шестерен
• Фиксация валов в осевом направлении при использовании парной установки
• Компенсация температурных расширений валов за счет внутреннего зазора
• Снижение вибраций и обеспечение плавности хода передач

Типичные места установки в редукторах:

1. Опора быстроходного вала (со стороны шестерни и муфты)
2. Промежуточные валы коническо-цилиндрических передач
3. Тихоходные валы червячных редукторов малой мощности

Параметр	Влияние на работу редуктора
Динамическая грузоподъемность 27 кН	Обеспечивает работу при ударных нагрузках
Предельная скорость 10 000 об/мин	Позволяет использовать в высокооборотных ступенях
Класс точности ГОСТ 520 (нормальный)	Гарантирует низкий уровень шума передачи

При проектировании редукторов 306-й подшипник выбирают для передач с крутящим моментом до 500 Н·м. Его ресурс напрямую зависит от качества смазки и соблюдения температурного режима, не превышающего +120°C в зоне установки.

Установка подшипника 306 на валы транспортёров и конвейеров

Монтаж подшипника 306 требует строгого соблюдения технологии для обеспечения надёжной работы в условиях ударных нагрузок и вибраций, характерных для конвейерных систем. Критически важно обеспечить чистоту посадочных поверхностей вала и корпуса, исключив попадание абразивных частиц, способных повредить дорожки качения и тела качения.

Посадочные диаметры вала (30 мм) и корпуса (72 мм) должны соответствовать классу точности, рекомендованному производителем оборудования. Для фиксации на валу преимущественно используется тепловой метод установки: нагрев подшипника в масляной ванне до 80-90°C с последующей запрессовкой на шейку вала до упора в буртик. Альтернативно применяется механическая запрессовка с использованием оправки, передающей усилие исключительно на внутреннее кольцо.

Ключевые этапы монтажа

1. Подготовка поверхностей: Зачистка вала от заусенцев, обезжиривание, контроль биения (допуск ≤ 0.05 мм).
2. Термическая обработка: Нагрев подшипника в термошкафу или масляной ванне (t ≤ 100°C).
3. Посадка на вал: Быстрая установка подшипника с фиксацией осевого положения.
4. Монтаж в корпус: Запрессовка наружного кольца с контролем параллельности торцов.

Для осевой фиксации в конвейерах применяются:

• Распорные втулки с гайками для валов без буртиков
• Стопорные кольца при установке в разъёмные корпуса
• Крышки с лабиринтными уплотнениями для защиты от пыли

Параметр	Требование
Натяг на валу	0.015-0.045 мм (класс k6/m6)
Зазор в корпусе	0.005-0.045 мм (класс H7)
Осевое смещение	≤ 0.1 мм после фиксации

После установки обязательна проверка вращения вала: ход должен быть плавным, без заклиниваний и шума. В процессе эксплуатации необходим регулярный контроль температурного режима (допустимый нагрев ≤ 70°C) и своевременное пополнение смазки.

Эксплуатация в насосах центробежного типа

Подшипник 306 устанавливается в опорных узлах вала центробежных насосов для восприятия радиальных нагрузок, возникающих при вращении рабочего колеса. Он обеспечивает минимальное трение и точное центрирование вала, что критично для балансировки и виброустойчивости агрегата. Рабочий ресурс напрямую влияет на межремонтные интервалы насосного оборудования.

Эксплуатация происходит в условиях высоких окружных скоростей (до 10 000 об/мин для компактных моделей) и умеренных осевых нагрузок от гидравлических сил. Смазка осуществляется пластичными материалами (Литол-24, ЦИАТИМ-201) или маслом, подаваемым под давлением в зависимости от конструкции насоса. Обязательно наличие защитных уплотнений от попадания перекачиваемой среды и абразивных частиц.

Ключевые аспекты применения

• Термостабильность: Сохранение рабочих характеристик при нагреве до +120°C от трения и перекачиваемой среды.
• Вибрационные нагрузки: Гашение вибраций от гидродинамического дисбаланса и кавитации.
• Коррозионная стойкость: Защита от агрессивных сред (воды, щелочей, слабых кислот) через латунные сепараторы и спецпокрытия.

Типовые отказы включают:

1. Выкрашивание дорожек качения из-за усталости металла
2. Перегрев при недостатке смазки или перетяжке посадок
3. Загрязнение рабочих поверхностей при износе уплотнений

Параметр	Значение для насосов
Динамическая грузоподъемность	22 кН
Макс. допустимая скорость	12 000 об/мин (масляная смазка)
Тип посадки на вал	k6 (плотная)
Рекомендуемая замена	Через 16 000 моточасов

Монтаж требует точной запрессовки с контролем биения (не более 0.05 мм). Обслуживание включает регулярную проверку температуры узла (норма до +80°C) и периодическую замену смазки. Для насосов класса "В" по ISO 5199 применяют подшипники с увеличенным радиальным зазором C3 для компенсации теплового расширения.

Роль в опорах вентиляторов и воздуходувок

Подшипник 306 широко используется в опорных узлах вентиляторов и воздуходувок благодаря способности выдерживать значительные радиальные нагрузки при высоких скоростях вращения. Его конструкция обеспечивает стабильную работу роторов, минимизируя вибрации и биения, что критично для балансировки лопастных систем. Закрытые исполнения (2RS, ZZ) эффективно защищают рабочие поверхности от пыли, влаги и агрессивных сред, характерных для промышленных установок.

Умеренная восприимчивость к осевым нагрузкам позволяет компенсировать температурные расширения валов и монтажные погрешности. Низкий коэффициент трения и термостабильная закладная смазка обеспечивают длительную работу без обслуживания в диапазоне температур от -30°C до +120°C. Это особенно важно для систем непрерывного действия, где простои критичны.

Ключевые эксплуатационные преимущества

• Вибрационная устойчивость – подавление резонансных колебаний при дисбалансе лопастей
• Скоростная совместимость – работоспособность до 10 000 об/мин (для открытых модификаций)
• Ресурсоемкость – расчетный срок службы ≥ 15 000 часов при нормальных нагрузках
• Унификация – соответствие ГОСТ 8338-75 упрощает замену и ремонт

Применение подшипника 306 в сельхозтехнике

Подшипник шариковый радиальный 306 широко востребован в узлах сельскохозяйственной техники благодаря своей надежности, невысокой стоимости и способности выдерживать значительные радиальные нагрузки при умеренных скоростях вращения. Его унифицированные габариты (внутренний диаметр 30 мм, внешний 72 мм, ширина 19 мм) и закрытые исполнения (чаще 2RS с двухсторонними уплотнениями) обеспечивают защиту от влаги, пыли и стерни, что критично в условиях эксплуатации комбайнов и сеялок.

Основные преимущества для агросектора включают простоту монтажа/демонтажа, высокий ресурс даже при работе в условиях вибрации и ударных нагрузок, а также совместимость с типовыми посадочными местами в конструкциях сельхозмашин. Это делает его одним из базовых решений для вращающихся элементов, где не требуется экстремальная точность или сверхвысокие обороты.

Ключевые узлы применения

• Комбайны:
  • Оси мотовил и режущих аппаратов (воспринимают удары от стеблей)
  • Шнеки транспортеров зерна и соломы (работа в условиях абразивной пыли)
  • Опора валов элеваторов и скребковых конвейеров
• Сеялки:
  • Валы высевающих аппаратов (равномерное вращение под весом семян)
  • Дисковые сошники (нагрузки от контакта с почвой и камнями)
  • Опорные колеса и маркеры (ударные нагрузки при движении по полю)

Техника	Узел	Особенности работы подшипника
Зерноуборочный комбайн	Шнек жатки	Постоянное воздействие влаги, растительных остатков, вибрации
Пневматическая сеялка	Вал вентилятора	Высокие обороты, дисбаланс от налипания почвы

При выборе подшипника 306 для сельхозтехники обязательно учитывают необходимость усиленной защиты: предпочтение отдается моделям с контактными уплотнениями (2RS) или металлическими экранами (ZZ) в зависимости от агрессивности среды. Регулярная замена по регламенту предотвращает простои техники в период уборочной страды.

Использование в станках и металлообрабатывающем оборудовании

Подшипник шариковый радиальный однорядный 306 (типа 0000 по ГОСТ) широко применяется в узлах металлообрабатывающих станков благодаря оптимальному соотношению грузоподъемности, скоростных характеристик и габаритов. Его способность воспринимать комбинированные нагрузки (радиальные и умеренные осевые) обеспечивает стабильную работу вращающихся элементов оборудования при высоких требованиях к точности позиционирования.

Типовыми точками установки 306-го подшипника в станках являются шпиндельные опоры токарных и фрезерных агрегатов малой мощности, валы подач, редукторы систем охлаждения, а также опорные узлы транспортеров стружки. Рабочий температурный диапазон (-30°C до +120°C) и допустимая частота вращения (до 10 000 об/мин при смазке маслом) покрывают большинство технологических режимов обработки металлов.

Ключевые преимущества для металлообработки

• Жесткость опор – минимизация биений шпинделя при чистовой обработке
• Совместимость с системами ЧПУ – стабильность характеристик при переменных нагрузках
• Упрощение обслуживания – доступность смазочных материалов и запасных частей

Узел станка	Функция подшипника 306	Эксплуатационные требования
Шпиндель сверлильного станка	Восприятие радиальных нагрузок от резания	Точность вращения, виброустойчивость
Вал подачи фрезерного станка	Обеспечение плавности перемещения стола	Реакция на переменные осевые усилия
Редуктор гидронасоса	Передача крутящего момента	Работа при высоких оборотах

Эксплуатация требует защиты от попадания стружки и абразивов – обязательны лабиринтные уплотнения или установка в герметичные корпуса. Для продления ресурса в условиях ударных нагрузок (например, при прерывистом резании) применяют предварительный натяг в опорах. Современные модификации с полиамидными сепараторами (обозначение NH или NR) снижают шумность, что критично для оборудования, работающего в цехах.

Установка подшипника 306 в строительном электроинструменте

Монтаж подшипника 306 в строительном электроинструменте (перфораторы, дрели, углошлифовальные машины, лобзики) требует строгого соблюдения технологии из-за высоких динамических нагрузок, вибрации и ударного характера работы. Ключевыми моментами являются обеспечение соосности вала и посадочного места в корпусе, а также правильная величина посадочного натяга, предотвращающая проворот наружного кольца в корпусе или проскальзывание внутреннего кольца на валу при резких пусках и ударах.

Посадка внутреннего кольца 306 на вал электродвигателя или редуктора, как правило, осуществляется с небольшим натягом (класс посадки k6, m6), обеспечивающим надежную фиксацию. Посадка наружного кольца в корпус (статор, корпус редуктора) чаще всего выполняется по переходной (js6) или даже с небольшим зазором (H7), но в ответственных узлах, испытывающих сильную вибрацию, может требоваться и легкий натяг (класс P7). Это предотвращает его проворачивание ("бегунок") под действием вибрации.

Ключевые этапы и требования при установке

Правильная установка критична для долговечности узла:

• Чистота: Абсолютная чистота посадочных поверхностей вала, корпуса и самого подшипника. Любая грязь или абразивная пыль вызовут преждевременный износ. Использование чистых перчаток и инструмента.
• Нагрев: Для монтажа внутреннего кольца с натягом на вал часто применяют нагрев подшипника в масляной ванне до 80-90°C. Категорически запрещен открытый нагрев пламенем!
• Инструмент: Обязательно использование специальных монтажных оправок или втулок для передачи усилия прессования ТОЛЬКО через нажимаемое кольцо (внутреннее при посадке на вал, наружное при посадке в корпус). Запрещено прикладывать усилие к телам качения или сепаратору через противоположное кольцо!
• Прессование: Усилие должно прикладываться строго по оси. Использование гидравлического пресса предпочтительнее ударным методам. При отсутствии пресса аккуратное постукивание через оправку молотком допустимо только с крайней осторожностью.
• Осевая фиксация: После установки подшипник должен быть надежно зафиксирован осевыми упорными элементами (стопорные кольца, крышки с винтами, пружинные шайбы) согласно конструкции узла. Это предотвращает осевое смещение при работе.
• Смазка: Заполнение подшипника рекомендованной смазкой перед установкой (если не поставляется заправленным) и контроль ее уровня в узле после сборки. Используются пластичные смазки с высокими противоударными и противозадирными свойствами (например, на основе лития).
• Проверка: После установки необходимо проверить вращение вала. Оно должно быть плавным, без заеданий и посторонних шумов. Любой перекос или защемление недопустимы.

Распространенные ошибки монтажа и их последствия:

Ошибка	Последствие
Приложение монтажного усилия не через кольцо (через сепаратор/шарики)	Деформация сепаратора, повреждение дорожек качения, мгновенный выход из строя
Перекос при запрессовке	Защемление шариков, неравномерная нагрузка на дорожки, перегрев, быстрый износ, разрушение
Загрязнение посадочных мест	Абразивный извор, нарушение посадки (заклинивание или проворот), вибрация, шум
Недостаточный или избыточный натяг	Проворот кольца (разбивание посадочного места) или заклинивание/деформация колец под нагрузкой
Отсутствие/неправильная осевая фиксация	Осевое смещение подшипника, разрушение узла

Тщательное соблюдение правил монтажа подшипника 306 напрямую определяет надежность, ресурс и безопасность работы строительного электроинструмента в тяжелых условиях эксплуатации. После установки обязателен контрольный запуск и проверка на отсутствие вибрации и посторонних шумов.

Применение в бытовой технике: стиральные машины

Подшипник 306 активно используется в барабанных узлах современных стиральных машин. Его устанавливают в качестве опорного элемента на валу барабана, где он воспринимает значительные радиальные нагрузки от белья и воды во время отжима.

Конструкция шарикоподшипника качения (типа 306) обеспечивает плавное вращение барабана при высоких оборотах (до 1600 об/мин). Герметичная защита (2RS или аналоги) предотвращает попадание воды, моющих средств и мелкого мусора, критичное для бытовой техники.

Ключевые точки установки и функции

• Опора приводного вала: Фиксирует вал электродвигателя, передающий вращение на барабан через шкив
• Поддержка бака: Устанавливается в местах крепления металлического бака к корпусу машины
• Снижение вибрации: Гасит дисбаланс при неравномерном распределении белья
• Защита от осевых смещений: Удерживает барабан в заданном положении при загрузке

Требования к экземплярам для стиральных машин включают обязательное наличие двойных уплотнений, антикоррозионное покрытие и соответствие классу точности P6. Несоблюдение этих условий ведет к преждевременному износу и гулу при отжиме.

Работа в условиях высокой запыленности

Подшипник 306, как открытый радиальный шарикоподшипник, крайне уязвим к воздействию абразивных частиц пыли при эксплуатации в запыленных средах. Попадание твердых загрязнений внутрь сепаратора и на дорожки качения приводит к интенсивному абразивному изнашиванию поверхностей, образованию задиров, повышению вибрации и шума.

Для обеспечения надежной работы узла в таких условиях критически важна эффективная защита подшипникового узла от проникновения загрязнений. Это требует применения специальных конструктивных решений на уровне всего узла, а не только выбора самого подшипника.

Методы защиты и адаптации

Основные подходы к повышению стойкости подшипникового узла с 306 подшипником в запыленных условиях:

• Применение защитных крышек или штатных уплотнений: Установка подшипников 306 с металлическими защитными шайбами (обозначение ZZ или 2Z) или контактными резиновыми уплотнениями (обозначение 2RS) для создания физического барьера от пыли.
• Использование лабиринтных уплотнений: Монтаж дополнительных неконтактных лабиринтных уплотнений на корпусе узла. Их сложная форма пути эффективно задерживает частицы пыли без увеличения трения.
• Герметизация корпусов: Обеспечение плотного прилегания крышек корпусов подшипников с использованием уплотнительных прокладок или герметиков для предотвращения засасывания пыли.
• Системы подачи чистого воздуха: Организация подпора чистого воздуха в зону расположения подшипника (особенно актуально для вентиляторов, дробилок) для создания избыточного давления, вытесняющего пыль.

Смазка играет ключевую роль: Необходимо применение высоковязких, липких консистентных смазок с твердыми антифрикционными присадками (например, на основе дисульфида молибдена) и строгое соблюдение интервалов пополнения смазки. Свежая смазка вымывает уже попавшие частицы и постоянно обновляет защитный барьер. В особо тяжелых условиях применяют автоматические системы централизованной смазки.

Фактор риска	Последствие для подшипника 306	Мера противодействия
Абразивные частицы на дорожках качения	Ускоренный износ, задиры, повышение температуры	Уплотнения (2RS, ZZ), лабиринты, чистый воздух
Попадание пыли в смазку	Загустевание смазки, потеря свойств, абразив в зоне трения	Частая замена смазки, смазки с присадками
Забивание сепаратора	Нарушение центровки шариков, заклинивание	Качественные уплотнения, поддержание чистоты смазки

Регулярный мониторинг состояния подшипника (вибрация, температура, акустика) и своевременное обслуживание (очистка от наружной пыли, замена смазки) являются обязательными для продления ресурса подшипника 306 в запыленных установках, таких как сельхозтехника, строительное оборудование, вентиляторы систем аспирации и горнодобывающие механизмы.

Эксплуатация при повышенной влажности

Повышенная влажность критически влияет на подшипник 306, провоцируя коррозию рабочих поверхностей и деградацию смазочных материалов. Вода нарушает масляную плёнку, увеличивая трение и износ, а также способствует образованию абразивных продуктов окисления.

Для предотвращения преждевременного выхода из строя обязательны специальные защитные меры. Без них резко сокращается ресурс узла, появляются задиры, шум и вибрации, ведущие к заклиниванию.

Ключевые меры защиты

• Материал исполнения: Использование подшипников из нержавеющей стали (марка AISI 440C) вместо стандартных хромомолибденовых сплавов.
• Уплотнения: Установка двухсторонних контактных уплотнений (типа 2RS) или лабиринтных защитных шайб для блокировки влаги.
• Смазка: Применение водостойких консистентных смазок на основе синтетических масел (литиевые комплексы или полимочевина) с антикоррозионными присадками.

Фактор риска	Последствия	Контрмеры
Прямой контакт с водой	Мгновенная коррозия, вымывание смазки	Двойные уплотнения, герметичные узлы
Конденсат	Постепенное окисление дорожек качения	Антикоррозионные покрытия, вакуумная упаковка при хранении
Агрессивные среды	Химическая эрозия металла	Нержавеющая сталь, керамические гибридные подшипники

Техническое обслуживание требует сокращённых интервалов смазки и контроля состояния уплотнений. При постоянном контакте с влагой рекомендована установка подшипников с интегральной защитой (например, W33 – смазочные канавки на наружном кольце) или переход на закрытые модели типа 180306.

Ограничения для ударных нагрузок

Подшипник шариковый радиальный 306 не предназначен для эксплуатации в условиях интенсивных ударных воздействий. Его конструкция с сепаратором и точечным контактом шариков уязвима к резким динамическим нагрузкам, которые вызывают локальные пластические деформации на дорожках качения и телах качения.

Превышение допустимых ударных нагрузок провоцирует образование вмятин на рабочих поверхностях, что приводит к повышенной вибрации, шуму и преждевременному разрушению подшипника. Особенно критичны удары при недостаточной смазке или перекосах вала, многократно ускоряющих процесс усталостного износа.

Ключевые риски и ограничения

Фактор риска	Последствия для подшипника 306
Однократные импульсные нагрузки	Деформация шариков и беговых дорожек, нарушение геометрии сепаратора
Вибрационные удары	Ускоренное образование выкрашивания, трещин усталости
Осевые удары	Смещение сепаратора, заклинивание из-за перекоса колец

Для снижения рисков в условиях потенциальных ударов рекомендуется:

• Использовать подшипники с увеличенным зазором (группа С3)
• Применять демпфирующие элементы (резиновые муфты, амортизаторы)
• Обеспечивать точную соосность валов и надежное крепление корпуса

Аналоги подшипника 306 импортного производства

Подшипник 306 соответствует международному типоразмеру 6306 по стандарту ISO. Это обеспечивает прямую взаимозаменяемость с аналогами ведущих зарубежных брендов. Основные параметры (внутренний Ø30 мм, наружный Ø72 мм, ширина 19 мм) идентичны у всех производителей.

Импортные аналоги могут отличаться материалами (сталь SUJ2, EP-стали), классом точности (ABEC-1/3/5), типом смазки и защитными элементами. Однако все они сохраняют полную совместимость по посадочным размерам с российским аналогом.

Ключевые производители и маркировки

Производитель	Страна	Базовая маркировка
SKF	Швеция	6306
FAG/INA	Германия	6306
NSK	Япония	6306
NTN	Япония	6306
Timken	США	6306
KOYO	Япония	6306

Модификации обозначаются суффиксами: 2RS (двойное резиновое уплотнение), 2Z (двойная металлическая заглушка), C3 (увеличенный радиальный зазор). Например, 6306-2RS/C3 у SKF. При выборе учитывайте дополнительные требования к скорости вращения, нагрузкам и температурному режиму.

ГОСТ и ISO: соответствие стандартам

Подшипник 306 изготавливается в соответствии с требованиями ГОСТ 8338-75, который регламентирует основные размеры, технические условия и методы контроля для шариковых радиальных однорядных подшипников. Этот стандарт устанавливает жесткие нормы по геометрической точности, шероховатости поверхностей, допустимым уровням вибрации и шума, а также ресурсу изделия. Соответствие ГОСТ гарантирует взаимозаменяемость и надежность подшипника в условиях эксплуатации на территории стран СНГ.

Международный стандарт ISO 15:2017 определяет глобальные требования к размерам и допускам радиальных шарикоподшипников. Конструкция подшипника 306 полностью удовлетворяет нормам ISO, что подтверждается идентичностью основных параметров: внутреннего диаметра (30 мм), наружного диаметра (72 мм) и ширины (19 мм). Унификация размеров по ISO обеспечивает совместимость с импортным оборудованием и позволяет использовать данный подшипник в международных проектах без технических переделок.

Ключевые аспекты стандартизации

Параметр	ГОСТ 8338-75	ISO 15:2017
Типоразмер	306	6306
Диаметр отверстия	30 мм
Классы точности	0, 6, 5, 4, 2	P0, P6, P5, P4, P2
Допустимая нагрузка	Динамическая 22 кН, Статическая 11.8 кН
Маркировка	Обязательное нанесение типоразмера	Рекомендована идентификация по ISO 15242-1

Совпадение критических параметров обеспечивает:

• Полную взаимозаменяемость между изделиями разных производителей
• Идентичные требования к материалам (сталь ШХ15 по ГОСТ ↔ 100Cr6 по ISO)
• Унифицированные методы испытаний на долговечность
• Стандартизированные условия монтажа и эксплуатации

Различия проявляются в нюансах сертификации: российские производители оформляют сертификат соответствия ГОСТ Р, тогда как для экспорта требуется подтверждение по ISO 9001. Современные заводы-изготовители обычно проводят двойную сертификацию, что позволяет маркировать продукцию обоими стандартами. Это исключает технические барьеры при использовании подшипника 306 в международных цепочках поставок оборудования.

Расчётный ресурс при номинальной нагрузке

Расчётный ресурс подшипника качения 306 определяется по базовой динамической грузоподъёмности (C) и эквивалентной динамической нагрузке (P) с использованием стандартной формулы ISO 281. Номинальный ресурс выражается в миллионах оборотов внутреннего кольца и вычисляется как L₁₀ = (C/P)^p, где показатель степени p составляет 3 для шарикоподшипников. Этот показатель характеризует долговечность, которую достигает или превышает 90% идентичных подшипников при стандартных условиях эксплуатации.

Для подшипника 306 значение динамической грузоподъёмности C составляет 28,1 кН. При номинальной нагрузке, равной P = C, ресурс L₁₀ составит 1 миллион оборотов. На практике нагрузка обычно ниже номинальной, что пропорционально увеличивает ресурс: например, при P = 0,5C ресурс возрастёт до 8 миллионов оборотов. Важно учитывать, что формула предполагает:

• Идеальные условия смазки
• Отсутствие перекосов и вибраций
• Температурный режим до +120°C
• Качественный монтаж и чистоту рабочей среды

Реальный срок службы может отличаться из-за влияния дополнительных факторов, которые учитываются коэффициентами a_ISO (материал, смазка) и a₃ (надёжность). Для критичных применений выполняется коррекция расчёта: L_nm = a₁ · a_ISO · L₁₀, где a₁ зависит от требуемого уровня надёжности.

Типовые причины преждевременного выхода из строя подшипника 306

Преждевременный выход из строя подшипника 306 часто связан с нарушением условий эксплуатации или монтажа. Анализ поврежденных узлов позволяет выделить наиболее распространенные факторы, сокращающие ресурс изделия.

Своевременное выявление этих причин помогает предотвратить простои оборудования и снизить затраты на обслуживание. Рассмотрим ключевые проблемы, характерные для данного типоразмера.

Основные факторы поломок

Наиболее критичные причины отказов включают:

• Неправильный монтаж: Перекосы при запрессовке, использование ударных методов установки без термопредварительного нагрева
• Недостаточная смазка: Использование нерегламентированных материалов, загрязнение масла, превышение интервалов замены
• Перегрузки: Эксплуатация с осевыми/радиальными нагрузками, превышающими динамическую грузоподъемность (C = 28.1 кН)

Второй по частоте группой являются внешние воздействия:

1. Проникновение абразивных частиц через поврежденные уплотнения
2. Коррозия из-за попадания влаги или агрессивных сред
3. Электрическое эрозирование от токов утечки

Признак повреждения	Вероятная причина	Профилактика
Выкрашивание дорожек качения	Вибрация при несоосности валов > 0.05 мм	Контроль соосности при установке
Синий оттенок колец	Перегрев от трения при недостатке смазки	Проверка уровня пластичной смазки каждые 400 часов

Особое внимание требует температурный режим: длительная работа при нагреве свыше 125°C вызывает деградацию материала сепаратора и смазочного состава. Для подшипника 306 критично обеспечение теплового зазора при монтаже на вал с натягом.

Методы восстановления работоспособности

Восстановление подшипника 306 возможно при умеренном износе дорожек качения, сепаратора или тел качения. Критическими дефектами, исключающими ремонт, являются глубокие выкрашивания, трещины в кольцах, термическая деформация или разрушение сепаратора. Предварительная дефектовка с очисткой и замером геометрических параметров обязательна перед выбором технологии восстановления.

Основные этапы включают разборку узла, механическую обработку изношенных поверхностей, нанесение новых функциональных покрытий и повторную сборку. Точность восстановления контролируется по допускам, установленным ГОСТ 520 для класса точности подшипника. Экономическая целесообразность определяется сопоставлением стоимости ремонта с ценой нового изделия.

Технологии ремонта

• Механическая обработка: Шлифовка дорожек качения и торцов колец на специализированных станках с последующей полировкой для устранения задиров и эллипсности.
• Замена элементов: Установка новых тел качения (шариков) или сепаратора при их повреждении, подбор комплектующих по калиброванным размерам.
• Наплавка и гальваника: Восстановление посадочных поверхностей наружного/внутреннего колец хромированием или железнением с последующей финишной обработкой до номинальных размеров.

Критерии выбора метода

Тип дефекта	Способ восстановления	Ограничения
Износ до 0,1 мм	Электролитическое наращивание слоя	Не применяется при биении колец > 0,05 мм
Локальные задиры	Локальная шлифовка с уменьшением размера	Допустимо только для некритичных узлов
Разрушение сепаратора	Замена на новый	Требует подбора по типу (штампованный/машинный)

1. Контроль качества: Проверка радиального зазора (0,01-0,03 мм для 306), тестовый прогон на стенде.
2. Сборка и смазка: Запрессовка с термоконтролем, заполнение 30% полости смазкой Литол-24 или аналогом.
3. Маркировка: Нанесение гравировки "Восст." на нерабочую поверхность кольца для идентификации.

Контроль зазоров после установки

После монтажа подшипника 306 в узел обязателен контроль радиального и осевого зазоров. Нарушение допустимых значений ведёт к перегреву, вибрациям и преждевременному выходу детали из строя. Проверка выполняется механическими или оптическими методами при температуре 20±5°C на чистой, обезжиренной поверхности.

Для радиального зазора используют индикаторные нутромеры, устанавливая измерительные наконечники на наружное кольцо. Осевой зазор проверяют индикаторным часового типа, фиксируя смещение внутреннего кольца при вертикальном перемещении вала. Данные сверяют с технической документацией на узел.

Ключевые этапы контроля

1. Фиксация наружного кольца: Прижать к посадочному месту с усилием 10-15% от монтажной нагрузки
2. Измерение радиального зазора:
   • Допуск: 0.01-0.03 мм для прецизионных узлов
   • Допуск: 0.03-0.05 мм для стандартных механизмов
3. Проверка осевого люфта:
   • Норма: 0.02-0.08 мм при осевой фиксации
   • Превышение 0.1 мм требует переборки узла

Параметр	Инструмент	Допустимое отклонение
Радиальный зазор	Индикаторный нутромер	±0.01 мм от номинала
Осевой люфт	Индикатор часового типа	Не более 20% от паспортного значения

При несоответствии зазоров выполняют дополнительную регулировку: подбор дистанционных колец, изменение усилия затяжки или повторный нагрев посадочных поверхностей. После корректировки проводят повторный замер по тем же методикам.

Влияние перекоса вала на ресурс подшипника 306

Перекос вала относительно посадочного места корпуса создает неравномерное распределение нагрузки на тела качения и дорожки подшипника. Вместо проектного контакта по всей длине роликов возникает локальное концентрация напряжений на краях колец. Это приводит к преждевременному усталостному выкрашиванию рабочих поверхностей, особенно в зонах максимального контактного давления.

Для роликовых подшипников типа 306, где геометрическая точность контакта критична, даже незначительный перекос свыше 4-6 угловых минут провоцирует многократное снижение расчетного ресурса. Пластическая деформация на кромках дорожек качения формирует очаги разрушения, которые прогрессируют под действием циклических нагрузок. Тепловыделение в зонах трения дополнительно ускоряет деградацию смазочного материала.

Последствия перекоса

• Сокращение срока службы – ресурс падает на 30-70% при превышении допустимого угла
• Локальный перегрев сепаратора и смазки
• Вибрация и шум из-за неравномерного вращения
• Риск заклинивания при критической деформации колец

Допустимый угол перекоса для подшипника 306 регламентирован ГОСТ 520-2011 и составляет не более 0,05°. Для компенсации монтажных погрешностей в узлах с повышенными требованиями к соосности применяют самоустанавливающиеся подшипники или специальные эластичные муфты.

Рекомендации по хранению и консервации

Подшипник 306 требует строгого соблюдения условий хранения для сохранения рабочих характеристик. Изделие должно находиться в оригинальной неповрежденной упаковке, защищающей от влаги, пыли и механических воздействий. Помещение выбирайте сухое, вентилируемое, без резких температурных перепадов, исключающее конденсацию влаги.

Запрещено хранить подшипники на полу или вблизи источников вибрации. Располагайте упаковки горизонтально на стеллажах или поддонах на расстоянии не менее 30 см от стен. Избегайте соседства с химически агрессивными веществами. Контролируйте относительную влажность воздуха – оптимально 50-60% при температуре +15°C до +25°C.

Основные требования

• Срок хранения без переконсервации: максимум 12 месяцев со дня изготовления
• Защита от коррозии: При повышенной влажности используйте силикагель-осушители в зоне хранения
• Инспекция: Проверяйте сохранность упаковки каждые 3 месяца
• Переконсервация: При превышении срока хранения выполните:
  1. Очистку от старой смазки
  2. Промывку в керосине
  3. Нанесение свежей консервационной смазки (ЦИАТИМ-201 или аналог)

Утилизация отработанных подшипников 306

Отработанные подшипники 306 подлежат обязательной утилизации с соблюдением экологических норм из-за наличия металлических компонентов (стальные кольца, сепаратор, тела качения) и остатков смазочных материалов. Несанкционированное захоронение приводит к загрязнению почвы тяжёлыми металлами и нефтепродуктами, а длительный период разложения (десятки лет) усиливает негативное воздействие на экосистемы.

Эффективная переработка позволяет возвратить в производственный цикл до 95% материалов, прежде всего высококачественную сталь марки ШХ15. Технологический процесс требует предварительной очистки узлов от загрязнений и смазки, после чего осуществляется механическое разделение компонентов или переплавка. Ключевые задачи – минимизация энергозатрат и безопасное обезвреживание токсичных примесей.

Основные методы переработки

• Дробление и сепарация: Измельчение в шредере с последующим разделением металлической фракции (магнитной сепарацией) и неметаллических остатков. Сталь направляется на переплавку.
• Пиролиз: Термическое разложение органических компонентов (смазки, пластика) при дефиците кислорода для получения вторичного топлива.
• Регенерация: Для подшипников с износом менее 80% – восстановление геометрии дорожек качения наплавкой, замена сепаратора.

Метод	Выход сырья	Экологический эффект
Переплавка стали	0,45-0,5 кг/шт	Сокращение добычи руды на 1,5 т/т лома
Очистка смазки	До 30 г/шт	Нейтразация токсинов, предотвращение загрязнения воды

1. Сбор и транспортировка в специализированные центры (требуется сертификация переработчика).
2. Сортировка по степени износа: восстановимые/неремонтопригодные.
3. Демонтаж сепаратора (латунь/полимеры) и удаление смазки химическими растворителями.
4. Передача компонентов металлургическим и нефтеперерабатывающим предприятиям.

Список источников

Технические параметры и области эксплуатации подшипника 306 верифицированы по специализированной документации.

Ключевые данные получены из нормативов и профильных изданий по машиностроительным компонентам.

Нормативная и техническая литература

• ГОСТ 8338-75: Подшипники шариковые радиальные однорядные
• Каталоги производителей подшипников: SKF, FAG, NSK (разделы radial ball bearings)
• Справочник "Подшипники качения" В.Н. Нарышкина
• Учебное пособие "Детали машин" М.Н. Иванова
• Технические бюллетени ISO 15:2017 (размерные стандарты)

Видео: ПодшиПники 203 #1


• Славута - Технические параметры

• Главные причины проблем с запуском ВАЗ-2109

• Пропорции бензина и масла для двухтактных двигателей
