Подсветка в ноги автомобиля своими руками - пошагово и с фото

Статья обновлена: 18.08.2025

Создать комфортную атмосферу в салоне автомобиля можно не только с помощью дорогих опций. Подсветка ног – эффектное и практичное решение, доступное каждому автовладельцу.

Установка светодиодной ленты в зону ног решает несколько задач: улучшает видимость салона ночью, добавляет современный стиль и повышает безопасность при поиске мелких предметов.

Самостоятельный монтаж не требует сложных навыков или специального оборудования. Достаточно базовых знаний электротехники и внимательного подхода к деталям.

Подробное руководство с пошаговыми фото поможет реализовать проект быстро и избежать распространенных ошибок при подключении.

Необходимые инструменты для работы

Подготовьте базовый набор электроинструментов: дрель или шуруповёрт со свёрлами по металлу/пластику, кусачки-бокорезы для проводов, стриппер для зачистки изоляции, набор отверток (крестовых и плоских). Обязательно потребуется паяльник мощностью 25-40 Вт с расходниками (припой, канифоль, флюс).

Для безопасного монтажа добавьте в список предохранитель на 5-10А (соответствующий мощности ленты), изоленту ПВХ или термоусадочные трубки, пластиковые хомуты для фиксации проводки. Пригодятся фонарик, малярный скотч для разметки и спирт для обезжиривания поверхностей.

Комплектующие и расходники:

• Светодиодная лента - влагозащищённая (IP65/IP67), 12V, холодного или нейтрального свечения (2-4 метра)
• Медные провода - сечение 0.75-1.5 мм² (красный - плюс, чёрный - минус)
• Клеммные колодки или коннекторы для быстрого соединения проводов
• Двухсторонний скотч 3M для крепления ленты
• Готовый разъём прикуривателя с предохранителем или провод-удлинитель для подключения к автосети

Выбор светодиодных лент: типы и характеристики

Основным элементом подсветки ног в автомобиле являются светодиодные ленты. Их выбор определяет яркость, цвет, равномерность свечения и надежность всей системы. Неправильно подобранная лента может быстро выйти из строя или дать неудовлетворительный визуальный эффект.

При выборе необходимо учитывать несколько ключевых параметров: тип светодиодов, плотность их размещения, цветовую температуру или тип свечения (монохромное/RGB), класс защиты от влаги и пыли, напряжение питания, а также мощность. Эти характеристики напрямую влияют на сложность монтажа, энергопотребление и конечный результат.

Ключевые характеристики светодиодных лент

Типы светодиодов и плотность:

• SMD 3528: Маломощные диоды (0.08W), компактные. Плотность: 60, 120 или 240 шт/м. Подходят для мягкой, ненавязчивой подсветки.
• SMD 5050: Более крупные и яркие диоды (0.24W). Содержат 3 кристалла, могут быть монохромными или RGB. Плотность: 30, 60, 120 шт/м. Дают интенсивное свечение, оптимальны для основной подсветки ног.
• SMD 2835: Эффективные, яркие (0.2W), хорошее соотношение светоотдачи и энергопотребления. Плотность: 60, 120 шт/м. Современный популярный выбор.

Цвет и управление:

• Монохромные (Single Color): Ленты одного цвета (теплый/холодный/нейтральный белый, синий, красный и т.д.). Просты в подключении через блок питания.
• RGB: Могут менять цвет. Требуют RGB-контроллер. Позволяют создавать различные световые сценарии.
• RGBW: Дополнены отдельным белым каналом (чистый белый свет), что важно для подсветки ног.

Защита и напряжение:

• Класс защиты (IP): Для салона авто обычно достаточно IP20 (открытая плата). Для мест риска попадания влаги (пороги) нужен IP65 (силиконовое покрытие) или IP67 (герметичная трубка).
• Напряжение питания: 12V - стандарт для автомобиля. Ленты на 24V требуют дополнительного понижающего преобразователя.

Мощность и питание:

Тип диода	Плотность (шт/м)	Мощность (Вт/м)
SMD 3528	60	4.8
SMD 3528	120	9.6
SMD 5050	30	7.2
SMD 5050	60	14.4
SMD 2835	60	12
SMD 2835	120	24

Важно: Суммарная мощность ленты должна быть ниже мощности блока питания (с запасом 20-30%). Для RGB/RGBW лент мощность контроллера также должна соответствовать нагрузке.

Определение количества светильников для зон

Для равномерного освещения салона разделите пространство ног на ключевые зоны: передние сиденья (водитель и пассажир), задние сиденья (левый/правый сегменты), а также дополнительные участки вроде бардачка или центрального тоннеля. Каждая зона требует индивидуального расчета с учетом её площади и препятствий (элементы конструкции, проводка).

Используйте минимум два светильника на переднюю зону (по одному под каждой панелью приборов) и два для задней части (под передними креслами или в основаниях стоек). Для крупных внедорожников или длинного заднего дивана добавьте третий модуль в центр. Помните: избыток света создает блики и мешает вождению!

Критерии выбора

• Тип светодиодов: Ленты (гибкие) для сложных контуров, точечные модули для локальной подсветки
• Яркость: 4-6 Люмен на светодиод для мягкого фонового свечения
• Цветовая температура: 3000-4500K (белый/нейтральный) для комфорта глаз

Зона авто	Рекомендуемое количество	Оптимальное расположение
Передние сиденья	2 светильника	Крепление под рулевой колонкой и бардачком
Задние сиденья	2-3 светильника	Под передними креслами или нижняя часть B-стоек
Центральная консоль	1 (опционально)	Нижний край подлокотника или тоннель

Важно: Проверяйте углы рассеивания света! Светильники с углом 120° охватывают большую площадь, но требуют точной маскировки. Для узких зон (например, подножки) достаточно 60-80°.

1. Создайте шаблон из картона, повторяющий контур зоны монтажа
2. Закрепите временно светильники на двусторонний скотч
3. Протестируйте освещение в темноте, корректируя позиции до устранения теней

Расчёт длины ленты и мощности питания

Измерьте периметр зон установки: расстояние под передними сиденьями от края до края (обычно 40-60 см на каждое), аналогично для заднего ряда (60-100 см). Прибавьте длину для соединения лент между сиденьями (если требуется) и небольшой запас (10-15 см) на погрешности и подключения. Суммарная длина для стандартного седана/хэтчбека редко превышает 2-3 метра. Учитывайте, что светодиодную ленту можно резать только в специально обозначенных местах (через каждые 3-5 диодов).

Мощность (Вт/м) указана на упаковке или в характеристиках ленты (например, 4.8 Вт/м). Умножьте её на общую длину в метрах. Для примера: при длине 2.5 м и мощности 4.8 Вт/м получаем 12 Вт. К этому значению добавьте 20-30% запаса (для стабильности и защиты от перегрузки): 12 Вт + 20% = 14.4 Вт. Блок питания должен выдавать напряжение, соответствующее ленте (чаще 12V), и иметь мощность НЕ МЕНЕЕ расчётного значения с запасом (в примере – от 15 Вт).

Пример расчёта для авто

• Зоны установки:
  • Передние сиденья: 2 × 50 см = 1 м
  • Заднее сиденье: 80 см
  • Соединения + запас: 20 см
• Итоговая длина: 1 м + 0.8 м + 0.2 м = 2 метра
• Мощность ленты: 5 Вт/м
• Общая потребляемая мощность: 2 м × 5 Вт/м = 10 Вт
• Необходимая мощность БП: 10 Вт + 30% = 13 Вт (минимум) → выбираем блок на 15 Вт

Подбор блока питания под параметры светодиодов

Основной критерий – соответствие выходного напряжения БП рабочему напряжению светодиодной ленты. Большинство автомобильных LED-лент рассчитаны на 12В постоянного тока, что совпадает с бортовой сетью авто. Используйте мультиметр для точного замера напряжения в точке подключения при заведенном двигателе – оно должно находиться в диапазоне 13.5-14.7В.

Рассчитайте требуемую мощность БП по формуле: P = L × P_1м × K, где L – длина ленты в метрах, P_1м – мощность 1 метра ленты (указана на упаковке), K – коэффициент запаса (1.25-1.3). Например, для 2 метров ленты мощностью 9.6 Вт/м: 2 × 9.6 × 1.25 = 24 Вт. Минимальная мощность БП – 24 Вт.

Ключевые параметры выбора

Тип защиты: Обязательны защита от короткого замыкания (КЗ) и переполюсовки. Оптимально наличие защиты от перегрева и перегрузки. Для влагостойких конструкций выбирайте БП с IP67.

Способ подключения:

• Проводные блоки – надежное соединение через клеммы
• Беспроводные (с прикуривателем) – проще установка, но ограничены мощностью (до 120 Вт)

Дополнительные функции:

• PWM-диммирование для регулировки яркости
• Автовключение с датчиком движения
• Защитная диодная сборка на входе (предотвращает обратный ток)

Параметр	Рекомендуемое значение	Опасные отклонения
Выходной ток	≥ потреблению ленты + 25%	Меньше номинала ленты
Рабочая температура	-40°C до +85°C	Без указания диапазона
КПД	≥ 85%	< 75% (сильный нагрев)

Важно: При подключении RGB-лент используйте специализированные контроллеры с усилителями сигнала. Проверяйте соответствие полярности («+» к красному проводу, «-» к черному) перед фиксацией контактов. Для скрытого монтажа под сиденьями выбирайте компактные модели в алюминиевых корпусах.

Цветовая температура и яркость света

Цветовая температура определяет оттенок свечения и измеряется в Кельвинах (К). Для подсветки ног оптимален диапазон 2700К–4000К. Теплый свет (2700К–3000К) создает уютную атмосферу, напоминающую домашнее освещение, но может снижать контрастность. Нейтральный белый (3500К–4000К) обеспечивает четкую видимость деталей салона без излишней агрессивности.

Яркость напрямую влияет на комфорт и безопасность. Слишком интенсивный свет вызывает блики на стеклах, отвлекает водителя и слепит пассажиров. Достаточно мягкой заливки пространства – основная задача не освещение, а акцентирование. Рекомендуется использовать светодиоды с силой света не более 5–10 люмен на точку. Регулировка яркости через PWM-контроллер или резистор обязательна для тонкой настройки под условия движения.

Критерии выбора

• Цветовая температура: избегайте холодных тонов (>5000К) – они визуально "стерильны" и утомляют глаза в темноте.
• Равномерность: несколько маломощных диодов предпочтительнее 1–2 ярких – снижают эффект "пятнистости".
• Согласованность: цвет и яркость должны гармонировать с штатной подсветкой приборной панели.

Температура (К)	Восприятие	Рекомендация
2700–3000	Теплый желтоватый	Лучший выбор для релаксации
3500–4000	Нейтральный белый	Баланс комфорта и функциональности
5000+	Холодный голубой	Не рекомендуется – вызывает дискомфорт

Способы крепления подсветки в ногах

Надежное крепление светодиодной ленты предотвращает ее отклеивание от вибраций и гарантирует аккуратный внешний вид. Выбор метода зависит от типа поверхности (пластик, металл, ковролин) и конструктивных особенностей салона конкретного автомобиля.

Перед фиксацией обязательно обезжирьте зону монтажа спиртовым раствором или антисиликоном. Убедитесь, что лента не пересекает подвижные элементы сидений или педальный узел, а провода не создают помех при вождении.

• Двусторонний скотч 3М: Используйте термостойкую клейкую ленту с тканевой основой. Прижмите светодиодную ленту к очищенной поверхности на 30 секунд. Подходит для ровного пластика торпедо или дверных карт.
• Пластиковые хомуты: Проденьте стяжки через технологические отверстия в корпусе или обмотайте вокруг стальных элементов каркаса. Излишки обрежьте кусачками. Оптимально для крепления к жгутам проводки или трубкам под рулевой колонкой.
• Магнитные клипсы: Приклейте неодимовые магниты к обратной стороне ленты, а ответные металлические пластины – к кузовным элементам. Позволяет быстро демонтировать подсветку для обслуживания.
• Силиконовый клей: Нанесите точечно на тыльную сторону ленты через каждые 10-15 см. Фиксирует на текстильных поверхностях (ковролин) и сложных рельефах. Требует 12 часов для полного схватывания.

Сравнение методов

Способ	Надежность	Сложность демонтажа	Рекомендуемые поверхности
Скотч 3М	Средняя	Легко	Гладкий пластик
Хомуты	Высокая	Ножницами	Трубки, жгуты
Магниты	Средняя	Мгновенно	Металл
Силикон	Максимальная	Сложно	Текстиль, неровности

Комбинируйте методы: например, основную ленту зафиксируйте силиконом, а ответвления – хомутами. Для углов используйте алюминиевые монтажные уголки с предварительным сверлением.

Подготовка поверхности перед монтажом

Тщательная очистка зоны установки – критически важный этап, напрямую влияющий на надежность крепления светодиодной ленты. Любые загрязнения (пыль, влага, следы обувных покрытий или химических средств) снижают адгезию клеящего слоя или двухстороннего скотча. Используйте обезжириватель на основе изопропилового спирта или специализированный автомобильный очиститель пластика, избегая агрессивных составов, способных повредить материалы салона.

Перед нанесением раствора нанесите его на малозаметный участок для проверки реакции. После обработки дождитесь полного испарения жидкости (5–10 минут) – влажная поверхность не обеспечит сцепления. Особое внимание уделите стыкам ковролина и пластика, рельефным участкам под рулевой колонкой и у центрального тоннеля, где скапливается грязь.

Ключевые этапы подготовки

1. Сухая очистка: Удалите крупный мусор пылесосом или мягкой щеткой.
2. Влажная обработка: Протрите зону монтажа микрофиброй, смоченной в мыльном растворе.
3. Обезжиривание: Нанесите очиститель на безворсовую салфетку, обработайте поверхность круговыми движениями.
4. Сушка: Обеспечьте естественную вентиляцию или используйте холодный воздух из фена.

Материал поверхности	Рекомендуемый очиститель	Запрещенные средства
Текстиль (ковролин)	Автошампунь для салона	Ацетон, бензин
Пластик	Изопропиловый спирт	Растворители на масляной основе
Резиновые коврики	Вода + нейтральное моющее средство	Абразивные гели

Важно: При наличии глубоких царапин или потертостей на пластике зашлифуйте их мелкозернистой пастой (3000 grit) перед обезжириванием – это увеличит площадь контакта скотча с поверхностью. Для ворсистых покрытий вместо клейкого слоя используйте пластиковые клипсы или термоклей, так как скотч не гарантирует фиксации.

Обезжиривание мест установки светодиодов

Перед монтажом светодиодной ленты или отдельных модулей критически важно обезжирить поверхность. Любые следы масла, грязи или влаги нарушают адгезию клеевого слоя, что приводит к отслаиванию элементов при вибрации или перепадах температуры.

Используйте специализированные обезжириватели: изопропиловый спирт, ацетон, бензин «Калоша» или автохимию для подготовки поверхностей. Избегайте составов, оставляющих масляную пленку (например, WD-40) или содержащих силиконы.

Технология обработки:

1. Протрите зону установки сухой микрофибровой салфеткой для удаления пыли
2. Нанесите обезжириватель на чистую безворсовую салфетку (ветошь оставляет волокна)
3. Обработайте поверхность с усилием, меняя участки салфетки по мере загрязнения
4. Дождитесь полного испарения состава (1-2 минуты)
5. Проверьте результат: обезжиренная поверхность должна быть матовой без разводов

Материал поверхности	Рекомендуемый обезжириватель	Запрещенные составы
Пластик	Изопропиловый спирт	Ацетон, растворитель 646
Металл	Бензин «Калоша»	Вода, этанол
Крашеные поверхности	Спецавтоочистители	Агрессивные растворители

Повторно не прикасайтесь к обработанным участкам пальцами – кожное сало снижает адгезию. Для сложных загрязнений повторите процедуру 2 раза. Важно: работайте в проветриваемом гараже, избегайте попадания составов на проводку.

Нарезка ленты по меткам разреза

Тщательно разложите светодиодную ленту на ровной чистой поверхности, избегая перегибов. Внимательно осмотрите ее по всей длине, чтобы точно обнаружить все обозначенные производителем места для разреза. Эти метки обычно представляют собой четкие поперечные линии (часто с символом ножниц или пунктиром) и располагаются между парами контактных площадок.

Подготовьте для работы исключительно острый инструмент – идеально подойдут небольшие ножницы с тонкими лезвиями или специальный монтажный нож. Тупой инструмент может повредить контактные площадки или раздавить защитный слой ленты, что приведет к неработоспособности сегмента. Убедитесь, что рабочее место хорошо освещено.

Процесс резки

• Точное позиционирование: Совместите лезвие инструмента строго по центру обнаруженной линии разреза. Любое смещение в сторону грозит повреждением токопроводящих дорожек или светодиодов.
• Чистый и ровный рез: Совершите резкое и уверенное движение инструментом перпендикулярно ленте. Цель – получить абсолютно ровный и гладкий срез без заусенцев, заломов или вырванных кусочков медных контактных площадок.
• Контроль качества: Сразу после разреза осмотрите получившиеся концы ленты. Обе контактные площадки на каждом новом отрезке должны быть целыми, не поврежденными, чистыми и расположены симметрично относительно края среза. Наличие медных "пятачков" – обязательное условие для последующего монтажа коннекторов или пайки.

Никогда не режьте ленту в произвольных местах между метками – это гарантированно повредит электрическую цепь. Если метки плохо видны, используйте лупу для точного определения места реза. Помните: неправильно отрезанный сегмент чаще всего не подлежит восстановлению.

Пайка контактов светодиодной ленты

После нарезки ленты на нужные отрезки и зачистки контактных площадок приступайте к пайке проводов. Обязательно используйте флюс для лужения – он улучшает сцепление припоя с медной поверхностью и предотвращает окисление.

Тонким паяльником (25-40 Вт) с острым жалом нанесите небольшое количество припоя на каждую площадку. Контролируйте температуру – перегрев разрушает дорожки. Провода предварительно залудите и подберите их сечение в соответствии с мощностью отрезка ленты.

Технология соединения

Приложите залуженный провод к контактной площадке. Касанием разогретого паяльника расплавьте припой на площадке и проводе, создавая монолитное соединение. Ключевые моменты:

• Полярность: Красный провод – к контакту «+», черный – к «-» (маркировка указана на ленте)
• Время пайки: Не более 2-3 секунд на точку
• Фиксация: Используйте зажим «третья рука» или изоленту для неподвижности ленты

После остывания места соединения обязательно изолируйте термоусадкой или изолентой. Проверьте мультиметром отсутствие короткого замыкания между соседними контактами перед подачей питания.

Использование коннекторов вместо пайки

Пайка проводов обеспечивает максимально надежный и долговечный контакт, но требует специализированного инструмента и навыков. Для новичков или при ограниченном времени удобной альтернативой становятся коннекторы, исключающие необходимость работы с паяльником.

Применение коннекторов ускоряет монтаж подсветки и позволяет обойтись без риска перегрева изоляции или компонентов. Современные автомобильные коннекторы имеют влагозащищенные исполнения и обеспечивают достаточную механическую прочность соединения для низковольтных цепей светодиодной ленты.

Типы коннекторов и порядок работы

Для подключения светодиодных лент популярны два варианта:

• Бесспаечные коннекторы "клипсы": Зажимные клеммы с подпружиненными контактами. Требуют лишь зачистки провода на 5-7 мм и фиксации рычажком.
• Обжимные разъемы: Гильзы (например, типа "клемма-вилка"), требующие обжима кримпером. Обеспечивают более прочное соединение, чем клипсы.

Этапы монтажа с коннекторами:

1. Зачистите изоляцию проводов на длину, указанную для конкретного коннектора.
2. Вставьте провода в соответствующие гнезда (соблюдая полярность!).
3. Зафиксируйте соединение: защелкните рычаг (для клипс) или обожмите гильзу кримпером.
4. Проверьте механическую прочность соединения легким усилием на вытягивание.

Тип коннектора	Преимущества	Недостатки
Клипсы (зажимные)	Монтаж за секунды, не нужен специнструмент	Меньшая надежность при вибрациях, риск ослабления контакта
Обжимные гильзы	Прочное соединение, устойчивость к тряске	Требуется кримпер, сложнее перемонтаж

Критически важно использовать коннекторы с корпусами из термостойкого пластика и латунными контактами. Дешевые алюминиевые аналоги окисляются и перегреваются. Для ответственных участков цепи (возле блока предохранителей) предпочтительна комбинация: коннектор + термоусадка с клеевым слоем для герметизации.

Проверьте работоспособность подсветки до окончательной укладки проводов. При отсутствии сигнала первым делом переподключите коннекторы – часто проблема в недостаточном контакте. Для повышения надежности обработайте соединения аэрозольным контактным очистителем перед сборкой.

Изоляция соединений термоусадкой

После надёжной скрутки или пайки проводов подсветки ног, соединения необходимо изолировать для защиты от влаги и короткого замыкания. Термоусадочная трубка (ТУТ) – оптимальное решение, обеспечивающее герметичность и механическую прочность.

Подберите диаметр термоусадки так, чтобы в ненагретом состоянии она свободно надевалась на соединение, а после усадки плотно обжимала провода. Отрежьте кусок трубки с запасом 1-2 см с каждой стороны скрутки. Сдвиньте её на место соединения, убедившись, что трубка полностью перекрывает оголённые участки.

Процесс усадки

Используйте строительный фен или зажигалку, держа пламя на расстоянии 2-3 см. Не допускайте перегрева! Равномерно прогревайте трубку, начиная с середины к краям. Правильно усаженная термоусадка плотно обтягивает провод, не оставляя пузырей и зазоров. Края должны плотно прилегать к изоляции проводов.

Проверьте результат:

• Трубка не проворачивается на проводе
• Нет видимых участков металла
• Поверхность гладкая, без вздутий

Для ответственных соединений или во влажных зонах салона:

1. Нанесите каплю термоклея на концы трубки перед усадкой
2. Используйте двухслойную термоусадку с клеевым слоем
3. После остывания проверьте герметичность пальцами

Прокладка проводов в салоне авто

Определите трассировку кабелей от источника питания до зон установки светодиодных лент под ноги. Оптимальный путь – вдоль штатных жгутов под пластиковыми порогами салона или под обшивкой центрального тоннеля. Избегайте участков с подвижными элементами (сиденья, педали) и зон нагрева.

Снимите пластиковые накладки порогов и дверные уплотнители для доступа к скрытым полостям. Используйте пластиковые хомуты или монтажные клипсы для фиксации проводов к существующей проводке автомобиля через каждые 20-30 см. Не допускайте провисания и перегибов кабеля.

Технология монтажа

Последовательно выполняйте этапы:

1. Проложите силовой кабель (сечением 0,75-1,5 мм²) от клеммы предохранителя в моторном отсеке через технологическое отверстие в кузове (используйте резиновый уплотнитель)
2. Разделите проводку на 4 ветви (передние/задние зоны слева/справа) через клеммную колодку
3. Уложите провода в термоусадочную гофру для защиты от повреждений

Критические правила:

• Обязательная установка предохранителя в 3-5 см от плюсовой клеммы АКБ
• Изоляция всех соединений термоусадкой с клеевым слоем
• Проверка отсутствия защемления проводов после сборки обшивки

Материал	Назначение
Автомобильный провод в ПВХ изоляции	Основная разводка 12В
Гофра ПВХ 8-10мм	Защита от перетирания в зонах контакта с кузовом
Быстросъемные клеммы	Подключение к блоку предохранителей

Контрольная точка: перед подключением светодиодов проверьте целостность проводки мультиметром в режиме прозвонки. Убедитесь в отсутствии короткого замыкания на массу.

Вилка прикуривателя для подключения

Подключение подсветки ног через вилку прикуривателя – самый простой и доступный вариант для новичков. Этот метод не требует прямого вмешательства в штатную электропроводку автомобиля, минимизируя риски короткого замыкания или повреждения бортовой сети.

Стандартная вилка рассчитана на ток до 10 А (реже 15 А), что подходит для светодиодных лент малой и средней мощности. Убедитесь, что суммарное потребление вашей подсветки не превышает этот лимит, иначе возможен перегрев гнезда или плавление изоляции.

Ключевые особенности подключения

• Полярность: Центральный контакт вилки – всегда «+», боковые усики – «-».
• Фиксация: Пружинные боковые контакты обеспечивают плотное прилегание, но при вибрациях соединение может нарушаться.
• Напряжение: Стандартные 12 В в режиме зажигания, до 14.4 В при работающем двигателе.

Важные ограничения:

• Не подключайте мощные потребители (обогреватели, компрессоры) совместно с подсветкой через разветвитель.
• При длительной работе контролируйте нагрев вилки и гнезда.

Преимущества	Недостатки
Быстрый монтаж/демонтаж	Ограниченная мощность нагрузки
Защита от переполюсовки	Риск случайного отключения на неровностях
Нет необходимости в предохранителе (уже встроен в вилку)	Занято гнездо прикуривателя

Порядок подключения:

1. Отключите зажигание.
2. Подсоедините провода светодиодной ленты к контактам вилки согласно полярности.
3. Убедитесь в надежной изоляции соединений термоусадкой.
4. Вставьте вилку в гнездо и проверьте работу подсветки.

Подключение к штатной электропроводке

Подключение к бортовой сети требует аккуратности и соблюдения полярности. Все работы выполняются при отключенном аккумуляторе для предотвращения короткого замыкания. Обязательно используйте предохранитель в разрыве плюсового провода рядом с точкой подключения – это защитит систему от перегрузок.

Основные точки питания: цепи прикуривателя или управляемые линии блока предохранителей (габариты, подсветка салона). Избегайте подключения к критичным системам (ABS, ECU, топливный насос). Для коммутации используйте специальные клипсы-разветвители (Add-a-Fuse), сохраняя штатную защиту цепи.

Пошаговая инструкция подключения

Необходимые материалы:

• Провода сечением 0.75-1.5 мм² (красный – плюс, черный – минус)
• Автомобильный предохранитель (5-10А в зависимости от мощности ленты)
• Клипса-разветвитель для предохранителей
• Клеммы типа "кольцо" для подключения к массе
• Термоусадка и изолента

Этапы работ:

1. Снимите минусовую клемму с аккумулятора
2. Определите точку подключения в блоке предохранителей:
   • Используйте тестер для поиска цепи с напряжением 12V при включении зажигания
   • Оптимальные слоты: подсветка салона, магнитола или прикуриватель
3. Установите клипсу-разветвитель:
   • Извлеките штатный предохранитель
   • Вставьте его в первый слот клипсы
   • Во второй слот установите новый предохранитель для подсветки
   • Зафиксируйте клипсу в посадочном месте
4. Подключите провода:

   Провод	Куда подключать	Важно!
   Красный (+)	К центральной ножке клипсы-разветвителя	Обязательная установка предохранителя
   Черный (-)	К неокрашенной части кузова (болт крепления)	Зачистите металл до блеска

5. Проложите провода в гофре, зафиксируйте стяжками
6. Подайте питание и проверьте работу системы

Альтернативный вариант – подключение через разъем прикуривателя: разрежьте штатный штекер, красный провод соедините с центральным контактом, черный – с боковыми лепестками. Способ менее надежен из-за возможного перегрева розетки.

Установка контроллера RGB-ленты

Контроллер разместите в защищённом от влаги месте с доступом для управления – под приборной панелью, в бардачке или нише центрального тоннеля. Надёжно зафиксируйте его пластиковыми стяжками или двухсторонним скотчем, исключая вибрации и контакт с подвижными элементами.

Подключите провода по схеме: силовой плюс (обычно красный) – к аккумулятору через предохранитель, минус (чёрный) – на кузов. Цветные каналы (R/G/B) соедините с соответствующими контактами ленты, соблюдая полярность. Убедитесь, что мощность ленты не превышает допустимую нагрузку контроллера.

Важные нюансы монтажа

Блок управления должен располагаться между источником питания и лентой. Используйте термоусадку для изоляции соединений. Последовательность подключения:

1. Аккумулятор → Предохранитель (5-10А) → Контроллер (V+, V-)
2. Контроллер (R/G/B выходы) → RGB-лента
3. Контроллер (REM) → Пульт/переключатель

Цвет провода	Назначение	Куда подключать
Красный	Плюс питания	Через предохранитель к АКБ
Чёрный	Минус	Кузов авто (масса)
Синий/Зелёный/Красный	Каналы RGB	К одноцветным контактам ленты
Белый/Жёлтый	Управление (REM)	К пульту/кнопке

Перед финальной сборкой протестируйте систему: проверьте смену цветов, отсутствие перегрева контактов и мерцания. Если контроллер поддерживает Bluetooth, синхронизируйте его со смартфоном через фирменное приложение.

Интеграция с автосигнализацией

Подключение подсветки к автосигнализации позволяет автоматизировать её работу и синхронизировать с базовыми функциями автомобиля. Для реализации потребуется доступ к сигнальным проводам охранной системы, которые меняют напряжение при срабатывании определённых событий (открытие дверей, постановка на охрану). Точную распиновку сигнализации уточняйте в инструкции к вашей модели.

Наиболее распространённый метод – подключение через реле или транзисторный ключ к выходу "антимолния" (сигнал габаритов) или каналу управления световыми приводами. Это обеспечит включение подсветки при разблокировке машины и отключение после запуска двигателя или постановки на охрану. Для сложных сценариев (мигание при активации сигнализации) используйте программируемые выходы Starline или Pandora.

Способы синхронизации

Основные варианты интеграции:

• Через выход габаритов: Простейший метод – подсветка дублирует работу габаритных огней при открытии дверей.
• Программируемые каналы: Современные сигнализации (Starline, Scher-Khan) позволяют назначить подсветке отдельный сценарий работы через мобильное приложение.
• CAN-модули: Для машин с CAN-шиной используйте специальные адаптеры, считывающие команды с цифровой шины (например, открытие двери).

При подключении соблюдайте полярность и используйте предохранители. Изолируйте соединения термоусадкой. Для RGB-лент с контроллером управляющий сигнал с сигнализации подаётся на REMOTE-вход модуля.

Сигнал сигнализации	Эффект подсветки	Сложность
Открытие двери (+12V)	Плавное включение на 30 сек.	★☆☆
Снятие с охраны (мигание)	3 коротких вспышки белым	★★☆
Постановка на охрану	Мерцание красным 5 сек.	★★★

Для реализации анимированных сценариев потребуется Arduino или программируемый контроллер, обрабатывающий команды с сигнализации. Избегайте подключения напрямую к цепям иммобилайзера или стартера – используйте только низкоточные управляющие выходы.

Выбор мест для монтажа подсветки водительской зоны

Основная задача – обеспечить равномерное освещение пространства у педалей и под рулевой колонкой без ослепления водителя. Свет должен падать мягко, подсвечивая зону ступней, но не создавать бликов на лобовом стекле или элементах приборной панели. Расположение источников должно исключать риск задевания ногами при управлении автомобилем.

Приоритетными считаются скрытые зоны, где светодиодная лента или отдельные диоды будут защищены от механических повреждений и загрязнений. Важно учитывать конструктивные особенности конкретной модели авто: наличие выступающих элементов, свободных ниш или технологических отверстий в пластиковой обшивке. Каждый выбранный участок требует оценки удобства прокладки проводки.

Оптимальные точки установки

• Под рулевой колонкой: Крепление на нижней части кожуха или торпедо. Свет направляется строго вниз.
• По бокам центрального тоннеля: Монтаж в боковые ниши тоннеля ближе к передним креслам. Освещает педали и пространство у левой ноги.
• На нижней кромке передних сидений: Фиксация под каркасом сиденья со смещением вперед. Подсвечивает зону ступней водителя и переднего пассажира.
• В нишах бардачков или перчаточного ящика: Установка в нижние вентиляционные прорези или за декоративные накладки. Создает фоновую заливку.

Избегайте размещения напрямую напротив глаз водителя (например, на верхней панели торпедо у стекла) или в местах постоянного физического контакта (площадка отдыха левой ноги). Для точечных светильников актуальны технологические заглушки в полу или пластиковых панелях – их легко демонтировать для монтажа.

Крепление ленты под приборной панелью

Перед началом работ обесточьте бортовую сеть авто, отсоединив клеммы аккумулятора. Тщательно очистите и обезжирьте спиртом поверхности под панелью в местах будущей фиксации ленты – это обеспечит максимальную адгезию.

Снимите пластиковые защитные кожухи под рулевой колонкой и в районе бардачка для доступа к пространству за приборной панелью. Проложите проводку питания заранее, используя пластиковые стяжки для крепления к штатным жгутам.

Технология монтажа

Отрежьте светодиодную ленту по меткам на плате, соблюдая секции подключения. Обязательно заизолируйте открытые контакты термоусадкой или герметиком. Располагайте ленту так, чтобы:

• Диоды не светили прямо в глаза водителю
• Источники света были скрыты от прямого взгляда
• Минимальный зазор до металлических элементов составлял 3-5 мм

Используйте для фиксации:

Материал	Особенности
3М VHB скотч	Выдерживает вибрации, термостойкий
Алюминиевый профиль	Обеспечивает теплоотвод + защиту
Пластиковые клипсы	Для участков с неровной поверхностью

Прижимайте ленту к поверхности равномерно по всей длине после снятия защитного слоя скотча. Для угловых соединений используйте силиконовые уголки или гибкие сегменты ленты. Проверьте отсутствие перегибов проводов перед сборкой панели.

Установка подсветки в зоне пассажира

Определите оптимальное расположение светодиодной ленты: под перчаточным ящиком, вдоль нижнего края торпедо или под креслом. Очистите поверхности обезжиривателем для надежной фиксации двустороннего скотча. Снимите защитную пленку и плотно прижмите ленту по всей длине.

Проведите провода питания аккуратно за обшивкой или пластиковыми накладками салона. Для соединения используйте клеммы или пайку с термоусадкой. Основной плюсовой кабель подключите к блоку предохранителей через пигтейл, выбрав цепи с напряжением 12V (например, прикуриватель или подсветка бардачка).

Схема подключения

Цвет провода	Назначение	Точка подключения
Красный	Плюс (+12V)	Пигтейл предохранителя
Черный	Минус (масса)	Болт кузова

1. Проверка функциональности
   • Включите зажигание
   • Протестируйте работу всех сегментов ленты
   • Убедитесь в отсутствии бликов на лобовом стекле
2. Фиксация проводки
   • Закрепите провода пластиковыми хомутами
   • Изолируйте места соединений
   • Спрячьте излишки кабеля за панелями

Важно: При установке RGB-ленты дополнительно подключите контроллер к свободному USB-порту или отдельному питанию. Для плавного свечения направьте диоды вниз под углом 45° к напольному покрытию.

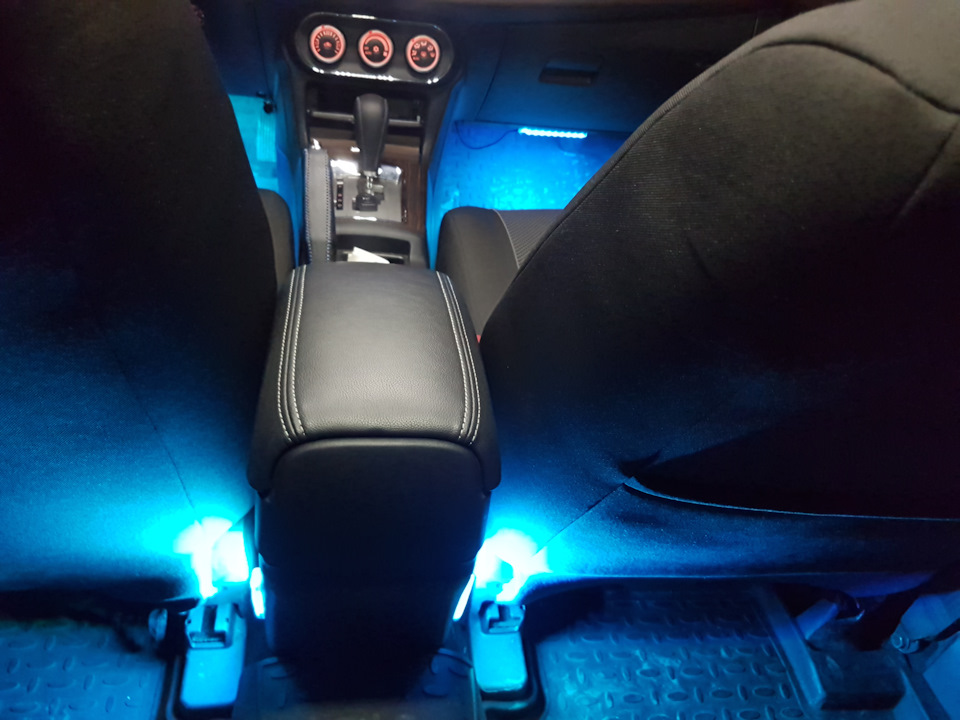

Размещение светильников на заднем ряду

Оптимальные точки установки – нижняя часть передних сидений (направление света назад), боковые ниши дверей или пространство под подлокотником центрального тоннеля. Обязательно учитывайте траекторию движения пассажиров при посадке, исключив риск повреждения светильников ногами.

При монтаже под креслами используйте пластиковые стяжки или двусторонний скотч на 3М основе, фиксируя корпус к металлическим элементам каркаса сиденья или пластиковым кожухам. Для дверного размещения выбирайте зоны за обшивкой или в карманах, избегая участков с движущимися механизмами стеклоподъемников.

Ключевые рекомендации:

• Угол освещения: Наклоняйте светильники на 30-45° к полу для равномерного покрытия без слепящего эффекта
• Защита проводки: Прокладывайте кабели в гофротрубке под ковровым покрытием, фиксируя стяжками через каждые 15-20 см
• Тестовая проверка: Включите подсветку до окончательной фиксации, убедившись в отсутствии теневых зон и бликов на стёклах

Место установки	Преимущества	Недостатки
Передние сиденья (снизу)	Скрытый монтаж, защита от влаги	Риск задевания ногами при регулировке кресел
Дверные карманы	Лёгкий доступ для обслуживания	Видимость источников света сбоку
Центральный тоннель	Симметричное освещение	Сложность прокладки проводов к задней части

Для тоннельной установки применяйте Г-образные кронштейны, размещая светодиодные ленты или готовые модули под декоративными накладками. При использовании RGB-лент обязательно изолируйте контроллер от вибраций термоклеем.

Дополнительная подсветка бардачка

Установка светодиодной ленты в бардачок устраняет необходимость использовать фонарик при поиске мелких предметов в темное время суток. Лента крепится на верхнюю или боковую поверхность отсека, обеспечивая равномерное освещение всего содержимого без создания теневых зон.

Питание подключается к штатной подсветке вещевого ящика через разъем или напрямую к проводам лампочки, что гарантирует автоматическое включение/выключение при открытии крышки. Для изоляции соединений применяйте термоусадочные трубки, а ленту фиксируйте на алюминиевый скотч для улучшения теплоотвода.

Необходимые материалы и этапы монтажа

• LED-лента: Влагозащищенная (IP65), нейтрального белого свечения (4000-5000K)
• Инструменты: Кусачки, термоусадка, двухсторонкий скотч, паяльник
• Порядок работ:
  1. Снимите бардачок, отсоединив ограничительные клипсы
  2. Обезжирьте место монтажа ленты спиртовой салфеткой
  3. Припаяйте провода к контактам штатной лампы подсветки
  4. Закрепите ленту, избегая перегибов более 20 мм
  5. Протяните провода в гофре вдоль штатной проводки

Параметр	Рекомендация
Мощность ленты	4.8-9.6 Вт/м (SMD 3528/60 диодов)
Цвет свечения	Нейтральный белый (не синий!)
Защита проводки	Пластиковые хомуты + гофра

Важно: При подключении соблюдайте полярность и используйте предохранитель в цепи питания. Проверьте отсутствие перетирания проводов перед сборкой бардачка.

Фиксация ленты двухсторонним скотчем

Обезжирьте поверхности в местах крепления с помощью спирта или специализированного очистителя. Тщательно протрите зоны установки сухой безворсовой салфеткой, удаляя пыль и остатки моющего средства. Не пропускайте этот этап – адгезия скотча напрямую зависит от чистоты пластика.

Снимите защитную полосу с одной стороны скотча и плотно прижмите материал к тыльной стороне светодиодной ленты по всей длине. Разглаживайте ленту движениями от центра к краям, избегая перекосов и пузырей воздуха. Используйте отрезки скотча с интервалом 15-20 см для гибких поверхностей.

Технология монтажа

Последовательно выполняйте действия:

1. Прогрейте салон автомобиля до +20°C минимум за час до монтажа
2. Снимите вторую защитную подложку только на 10-15 см ленты
3. Приклейте начальный отрезок, контролируя направление свечения
4. Постепенно удаляя подложку, фиксируйте ленту без натяжения

Тип поверхности	Рекомендуемый скотч	Дополнительная фиксация
Гладкий пластик	3M VHB	Не требуется
Текстурированные панели	Scotch Extreme	Термоклей по углам
Металлические элементы	Acrylic Foam Tape	Клеммные клипсы

Прижмите ленту сухим полотенцем на 30-60 секунд в каждой точке крепления. Особое внимание уделите изгибам и углам – здесь требуется двойное усилие прижатия. Избегайте контакта с нагревательными элементами сидений и подвижными частями механизмов регулировки.

Проверьте устойчивость фиксации через 2 часа после установки, слегка потянув ленту в проблемных местах. При необходимости усильте крепление прозрачным силиконовым герметиком, нанося капли размером не более 2 мм через каждые 25 см.

Пластиковые хомуты обеспечивают простой и эффективный способ фиксации светодиодных лент в труднодоступных местах салона. Их гибкость позволяет обходить конструктивные элементы сидений и торпедо без риска повреждения проводки. При правильном подборе длины и прочности, хомуты выдерживают вибрации и перепады температур.

Ключевое преимущество – распределение нагрузки по всей длине ленты, исключая провисание отдельных сегментов. Нейлоновый материал устойчив к трению об обшивку и не проводит электричество, что критично при контакте с металлическими деталями кузова. Для сложных зон рекомендуется использовать хомуты с металлическим сердечником.

Применение пластиковых хомутов для надёжности

Технология монтажа

Пошаговый алгоритм крепления:

1. Зафиксируйте начало ленты двухсторонним скотчем для первичной позиции
2. Проденьте хомут через технологические отверстия в каркасе сидений или торпедо
3. Обожмите ленту с шагом 15-20 см, избегая перетяжки (оставляйте зазор 1-2 мм)
4. Срежьте излишки хомутов бокорезами под углом 45° для предотвращения царапин

Параметр	Рекомендации
Толщина хомута	4.8 мм для стандартных лент, 7.9 мм для влагозащищённых
Температурный диапазон	-40°C до +85°C (маркировка UL94 V-2)
Критические зоны	Рядом с направляющими сидений – использовать термоусадку поверх хомута

Важно: При прокладке под педальным узлом создайте слабину в 3-4 см, компенсирующую смещение элементов при регулировке сиденья. Для перехода через острые кромки применяйте пластиковые заглушки или отрезки резинового шланга.

Проверка работоспособности перед финальной сборкой

Подключите блок управления лентой к бортовой сети авто через предохранитель согласно схеме, соблюдая полярность. Используйте временные соединения ("крокодилы") для питания и массы, избегая скруток оголенных проводов.

Включите зажигание или запустите двигатель для проверки стабильности напряжения. Активируйте подсветку через штатный выключатель или тестовую кнопку, если система управляется вручную.

Ключевые этапы диагностики

Контрольные действия:

• Проверьте равномерность свечения всех сегментов ленты – отсутствие тёмных зон
• Убедитесь в корректной работе режимов переключения (если предусмотрены)
• Протестируйте срабатывание датчиков открытия дверей (для автоматических систем)

Особое внимание уделите:

1. Нагреву проводки в местах соединений через 5-7 минут работы
2. Стабильности контактов при встряхивании проводов
3. Отсутствию мерцания при изменении оборотов двигателя

Проблема	Возможная причина
Лента не включается	Ошибка полярности, обрыв цепи, низкое напряжение
Мерцание	Плохой контакт, недостаточное сечение проводов
Перегрев контроллера	Перегрузка по току, короткое замыкание

При обнаружении дефектов обесточьте цепь и проверьте мультиметром: напряжение на входе контроллера (12-14V), целостность ленты, сопротивление изоляции. Устраните неполадки до фиксации компонентов.

Замер потребляемого тока мультиметром

Подключите мультиметр в разрыв цепи между источником питания и светодиодной лентой для измерения силы тока. Установите красный щуп мультиметра в гнездо с маркировкой "A" или "mA" (в зависимости от ожидаемой нагрузки), а черный щуп – в гнездо "COM". Переведите переключатель в положение измерения постоянного тока (DCA или значок ⎓), выбрав диапазон, заведомо больший предполагаемого потребления.

Отсоедините провод питания от клеммы светодиодной ленты. Прикоснитесь красным щупом мультиметра к освободившемуся проводу питания, а черным щупом – к контактной площадке "+" на ленте. Включите питание цепи – на дисплее мультиметра отобразится реальный ток потребления в амперах (A) или миллиамперах (mA). Зафиксируйте это значение.

Ключевые моменты при замере

• Диапазон измерения: Начинайте с максимального диапазона (10A), при необходимости переключаясь на меньший (200mA) для точности.
• Полярность: Соблюдайте правильную ориентацию щупов (+ к +, - к -).
• Безопасность: Не подключайте мультиметр в режиме измерения тока параллельно источнику питания – это выведет прибор из строя.
• Условия: Замеряйте ток при полностью развернутой ленте и включенном свете салона (если питание берется от цепи освещения).

Тип ленты (плотность светодиодов)	Ориентировочный ток (на 1 метр)	Рекомендуемый диапазон мультиметра
30 LED (SMD 3528)	0.4 A	200mA - 10A
60 LED (SMD 3528)	0.8 A	10A
72 LED (SMD 5050)	1.5 A	10A

Рассчитайте общий ток всей подсветки: умножьте измеренное значение на 1 метре ленты на её общую длину. Добавьте запас 20-30% для надежности. Это значение критично для выбора:

1. Номинала предохранителя в цепи питания
2. Мощности DC-DC преобразователя (если используется)
3. Толщины электропроводки

Устранение ошибок подключения

При некорректной работе подсветки первым делом проверьте целостность всех элементов цепи. Отсоедините питание и прозвоните мультиметром светодиодную ленту на участках между точками подключения, особое внимание уделяя зонам изгибов и механических напряжений. Убедитесь в отсутствии короткого замыкания в проводах, идущих к блоку управления или напрямую к источнику питания.

Обязательно проверьте соответствие полярности при подключении LED-ленты к контроллеру или преобразователю напряжения. Перепутанные «+» и «-» – частая причина неработоспособности системы. Используйте тестер для идентификации проводов, если цветовая маркировка отсутствует или вызывает сомнения.

Диагностика распространённых неисправностей

Сценарий: подсветка не включается

• Проверьте предохранитель цепи (номинал 5-10А) в монтажном блоке авто
• Тестируйте выходное напряжение на клеммах подключения (стандарт 12V)
• Убедитесь в надёжности контакта «массы» с кузовом (зачистите металл при необходимости)

Сценарий: мерцание или частичное свечение

1. Осмотрите пайку/коннекторы на предмет окислов и плохого прилегания
2. Протестируйте ленту отрезком 20-30 см, подключённым напрямую к АКБ
3. Замените диммер (если используется) на прямое соединение для исключения его поломки

Проблема	Инструмент диагностики	Решение
Перегрев блока питания	Термопара/тепловизор	Увеличить мощность блока на 30% от номинала ленты
Разная яркость сегментов	Визуальный осмотр	Подать питание на каждый сегмент параллельно
Посторонний шум от ленты	Аудиотест	Добавить конденсатор 100-220мкФ на вход питания

Важно: при использовании RGB-лент дополнительно проверьте соответствие каналов на контроллере и ленте (маркировка R/G/B/12V). Несоответствие проводов вызывает перекрёстное свечение или полное отключение. Для влагозащищённых моделей герметизируйте обрезанные края силиконовым компаундом при отсутствии заглушек.

Укладка проводов в гофротрубку

Перед протягиванием кабеля через гофротрубку тщательно рассчитайте его длину с запасом 15-20 см на каждую сторону для удобства подключения и возможных корректировок. Обязательно зачистите концы проводов от изоляции на 8-10 мм и обожмите их наконечниками перед помещением в трубку – это предотвратит застревание и повреждение изоляции о неровности внутренней поверхности.

Смажьте провод силиконовой смазкой или обычным мыльным раствором для снижения трения, после чего аккуратно протяните его через гофру, избегая резких рывков. Если длина трассы превышает 1.5 метра, используйте специальную протяжку (зонд) или привяжите провод к жесткой проволоке, чтобы избежать перекручивания и образования узлов внутри канала.

Ключевые этапы монтажа

1. Нарежьте гофротрубку на отрезки по длине трассы с запасом 5 см
2. Зафиксируйте трубку пластиковыми хомутами через каждые 25-30 см
3. Избегайте контакта с подвижными элементами салона и острыми кромками
4. В зонах прохода через металлические перегородки используйте резиновые втулки

Тип провода	Рекомендуемый диаметр гофры
0.75 мм² (светодиоды)	8-10 мм
1.5 мм² (неон)	12-14 мм
2.5 мм² (грузовые цепи)	16-20 мм

Важно: Все соединения вне гофры должны выполняться через клеммные колодки с изоляцией термоусадкой. Проверьте целостность линии мультиметром до подключения к блоку питания.

• Не допускайте провисания трубки – это может привести к защемлению при сборке обшивки
• Маршрут прокладки должен дублировать штатную электропроводку автомобиля
• В моторном отсеке используйте термостойкую гофру с маркировкой "UL94 V-0"

Создание продуманной схемы размещения кабелей

Определите трассировку проводов от блока управления к зонам установки светодиодных лент, избегая мест с высокой температурой (двигатель, выхлопная система) и подвижными элементами (рулевая колонка, педали). Обязательно учитывайте естественные каналы прокладки: технологические отверстия в кузове, пространство под пластиковыми обшивками порогов и центрального тоннеля.

Рассчитайте длину кабелей для каждого участка с запасом 15-20 см на соединения и возможную переукладку, избегая натяжения. Разделите силовые и управляющие провода, минимизируя их пересечения – это снизит риск наводок и упростит диагностику. Для защиты от повреждений используйте гофротрубки или тканевую изоленту в зонах трения.

Ключевые этапы прокладки

• Маркировка проводов: Подпишите каждый кабель изолентой с обозначением назначения (например: "Передние сиденья +12V", "Левый порог GND")
• Фиксация клипсами: Закрепляйте проводку каждые 25-30 см пластиковыми хомутами или штатными креплениями кузова
• Точки ввода в салон: Используйте резиновые заглушки в моторном щите или штатные уплотнители дверей, проделывая аккуратные отверстия под диаметр провода

Зона риска	Способ защиты
Пороги (зажим дверьми)	Прокладка под ковриками с жёсткой фиксацией у стоек
Район педального узла	Изоляция гофрой + крепление к штатной жгуту
Багажник (грузы)	Укладка в короба или за обшивку крыльев

Перед окончательной сборкой проверьте работу подсветки на всех этапах прокладки – от блока питания до конечных точек. Это позволит оперативно выявить повреждения кабеля при монтаже. Убедитесь, что провода не контактируют с острыми кромками металла: обработайте такие места пластиковой кромкой или силиконовым герметиком.

Запуск и тестирование всех режимов подсветки

Перед включением питания повторно проверьте надёжность всех соединений: убедитесь в отсутствии оголённых проводов, плотности контактов в клеммах контроллера и блока питания, а также правильности подключения полярности (+/-) к светодиодной ленте. Убедитесь, что провода не контактируют с подвижными элементами сидений или педалями.

Подайте напряжение на систему: подключите блок питания к прикуривателю или напрямую к аккумулятору. Контроллер должен издать звуковой сигнал (если предусмотрен) или индикатор на пульте/устройстве загорится. Проверьте работу предохранителя, установленного в цепи.

Порядок тестирования режимов

1. Статичные режимы:


   Используя пульт, последовательно выберите каждый базовый цвет (красный, зелёный, синий, белый). Убедитесь, что:

   • Подсветка всех зон (водитель/пассажир) работает синхронно
   • Яркость равномерна по длине ленты
   • Отсутствуют мерцания или затемнённые участки
2. Динамические эффекты:


   Активируйте режимы плавной смены цветов (Fade), стробоскопа (Flash) и градиента. Проверьте:

   • Плавность переходов без резких скачков
   • Скорость смены эффектов (регулируется кнопками +/-)
   • Отсутствие посторонних шумов от контроллера
3. Дополнительные функции:


   Протестируйте:

   • Регулировку яркости – от минимальной до максимальной
   • Режимы "Авто" (автоматическая смена эффектов)
   • Подключение по Bluetooth (если есть): синхронизацию со смартфоном

Тип проверки	Критерий успеха
Нагрев элементов	Контроллер и лента – не более 40°C после 10 минут работы
Виброустойчивость	Нет сбоев при постукивании по контроллеру и ленте
Стабильность	Отсутствие самопроизвольных отключений 15+ минут

При обнаружении дефектов (перегрев, мерцание, нерабочие секции) немедленно отключите питание. Проверьте пайку/коннекторы проблемного участка и целостность дорожек ленты. Тестируйте только на неподвижном автомобиле с включённым ручным тормозом.

Фиксация проводов стяжками

После прокладки кабелей к светодиодным лентам под сиденьями и в ногах, переходим к их надёжному креплению. Пластиковые стяжки-хомуты – оптимальное решение для фиксации проводки вдоль штатных жгутов автомобиля. Они предотвращают болтание проводов, защищают от перетирания об острые кромки кузова и случайного зацепления ногами.

Используйте стяжки диаметром 2.5–4 мм длиной 100–200 мм. Избегайте металлических хомутов – они могут повредить изоляцию. Перед установкой тщательно протрите места крепления обезжиривателем для лучшего сцепления. Группируйте провода в аккуратные жгуты, не допуская перекручивания.

Пошаговая инструкция крепления

1. Проденьте стяжку вокруг проводов и элемента кузова (штатной проводки, металлических скоб, технологических отверстий)
2. Затяните равномерно до плотного прилегания, без передавливания кабелей
3. Обрежьте излишки хвостиков кусачками, оставляя 2–3 мм для предотвращения самороспуска
4. Соблюдайте шаг 25–30 см между хомутами, на изгибах уменьшайте расстояние до 15 см
5. Изолируйте точки контакта с острыми кромками термоусадкой или дополнительным слоем изоленты

Критические запреты: Не крепите провода к подвижным деталям (рулевые тяги, тросы ручника), топливным магистралям и элементам системы выпуска. Избегайте участков с температурой выше 80°C.

Зона крепления	Тип стяжки	Особенности
Под торпедо	Чёрные нейлоновые 3×150 мм	Крепить только к штатным жгутам
Вдоль порогов	Стяжки с крепёжной площадкой	Использовать штатные отверстия в кузове
Под сиденьями	Термостойкие до 110°C	Проверять отсутствие контакта с механизмами сиденья

После фиксации проверьте свободу хода проводов при полном перемещении сидений. Убедитесь, что кабели не натянуты и имеют запас 5–7 см на случай вибрации. Особое внимание уделите местам вывода проводов к светодиодным лентам – здесь обязательна фиксация в 3–5 см от точки подключения.

Маскировка светодиодов для мягкого свечения

Яркие открытые светодиоды создают резкие блики и точки света, что выглядит неестественно и раздражает в салоне. Для комфортной атмосферы необходимо рассеять свечение, превратив его в ровную светящуюся линию или область, скрывающую источник света.

Добиться эффекта мягкого свечения можно несколькими способами, используя подручные материалы или специализированные профили. Ключевая задача – создать между светодиодной лентой и наблюдателем полупрозрачный барьер, равномерно распределяющий световой поток.

Основные методы маскировки

Наиболее эффективные и доступные решения:

• Пластиковый уголок (молдинг) с матовым экраном: Готовые профили из полупрозрачного матового пластика (ПВХ, поликарбонат). Лента монтируется внутрь, а экран равномерно рассеивает свет. Крепится двухсторонним скотчем под торпедо или сиденьями.
• Самодельный рассеиватель из оргстекла: Полоса матового органического стекла, закрепленная на небольшом расстоянии (3-5 мм) над лентой. Матовость достигается шлифовкой мелкой наждачкой или химической обработкой.
• Гибкий световод (оптическое волокно): Светодиод подсвечивает торец гибкого прозрачного шнура. Свечение возникает по всей его длине, создавая тонкую равномерную линию. Требует мощного источника.
• Использование отражателя: Алюминиевый скотч или фольга, уложенная за светодиодной лентой. Направляет весь свет вперед, увеличивая яркость свечения через рассеиватель и уменьшая потери.

Критичные моменты монтажа:

1. Расстояние до рассеивателя: Слишком маленькое – видны точки диодов, слишком большое – тусклое свечение. Оптимум 3-10 мм.
2. Равномерность зазора: Перекосы рассеивающей панели приведут к неравномерной яркости по длине.
3. Плотность прилегания: Отсутствие щелей по краям профиля, через которые будет пробиваться яркий точечный свет.

Выбор материала рассеивателя:

Материал	Плюсы	Минусы
Матовый ПВХ профиль	Готовое решение, гибкий, недорогой	Может желтеть, хрупкий на морозе
Поликарбонат (матовый)	Прочный, термостойкий, хорошее рассеивание	Дороже ПВХ, сложнее резать
Оргстекло (самомт)	Жесткость, долговечность, хороший свет	Требует обработки, не гибкое
Световод	Самый мягкий свет, тонкая линия	Высокая цена, сложный монтаж, нужен яркий LED

Итоговый выбор зависит от бюджета, желаемого эффекта (сплошная полоса или тонкая линия) и места установки. Обязательно тестируйте свечение выбранной комбинации LED + рассеиватель до фиксации в салоне.

Секреты равномерного рассеивания света

Ключевая проблема самодельной подсветки – появление резких световых пятен или теней, которые визуально выглядят дешево и мешают комфорту. Неравномерное свечение часто возникает из-за неправильного расположения источников света или использования LED-ленты без дополнительных мер по смягчению ее излучения.

Добиться приятного глазу, равномерного "разлива" света в ногах водителя и пассажиров возможно даже с бюджетными компонентами, если учитывать физику распространения света и применять простые технические хитрости при монтаже. Основные секреты лежат в выборе материалов, направлении установки и маскировке самих светодиодов.

Практические методы для идеального результата

Следуйте этим рекомендациям:

• Используйте матовые рассеиватели: Наклейте светодиодную ленту внутрь пластиковых коробов (кабель-каналов) с матовыми стенками или закройте ее полупрозрачным матовым экраном (оргстекло, тонкий белый пластик). Это "разобьет" точечные источники света диодов.
• Направляйте свет вверх или на отражающие поверхности: Монтируйте ленту так, чтобы светодиоды не светили прямо в глаза или на ноги, а были повернуты вверх, под сиденье или на светлую часть кузова (например, на тоннель коробки передач). Свет будет отражаться от этих поверхностей, создавая мягкую заливку.
• Выбирайте правильную плотность диодов и мощность: Используйте ленту с плотностью не менее 60 диодов на метр (лучше 120). Слишком яркая лента без рассеивания даст пересвет, слишком тусклая – неравномерность. Начинайте с минимальной яркости и увеличивайте при необходимости.
• Соблюдайте симметрию и достаточное количество точек монтажа: Устанавливайте отрезки ленты попарно (водитель/пассажир), на одинаковых участках под передними сиденьями и, желательно, добавив подсветку в зоне задних ног. Минимум 4 точки (2 спереди, 2 сзади).
• Экспериментируйте с расстоянием: Чем дальше от рассеивателя или отражающей поверхности находится лента, тем равномернее будет свет, но тем меньше его интенсивность. Найдите баланс (часто 3-7 см от поверхности).

Важно: Обязательно протестируйте свечение до финальной фиксации всех элементов. Включите подсветку в темноте, оцените равномерность с позиции водителя и пассажира, при необходимости корректируя угол и положение ленты или плотность рассеивающего материала.

Настройка автоматического включения с дверьми

Для активации подсветки при открытии дверей подключите цепь питания светодиодов к дверным концевикам через реле. Концевики дверей управляют массой или +12В в зависимости от марки авто – проверьте мультиметром их поведение при открытии. Важно использовать 4-контактное реле (30-40А) как буфер, чтобы избежать перегрузки штатной электропроводки автомобиля.

Подключите силовую цепь подсветки через контакты 30 и 87 реле. Управляющую катушку (пины 85 и 86) подсоедините к дверным концевикам: один провод на массу кузова, второй – к сигнальному проводу концевика. При срабатывании концевика реле замкнет силовую цепь, подав напряжение на светодиоды. Для универсальности схемы добавьте диод (1N4007) параллельно катушке реле анодом к пину 85.

Схема подключения для всех дверей

Чтобы подсветка срабатывала от любой двери, объедините сигнальные провода концевиков через диоды по принципу:

• Сигналы с каждой двери (водитель, пассажир, задние) подаются на аноды отдельных диодов
• Катоды всех диодов соединяются вместе и подключаются к пину 86 реле
• Диоды предотвращают обратные токи между цепями разных дверей

Критические нюансы:

1. На автомобилях с CAN-шиной подключитесь к блоку предохранителей, а не напрямую к концевикам
2. Используйте предохранитель (5-10А) в разрыв +12В на силовой линии к реле
3. При тестировании мультиметром определите тип сигнала концевика:

Тип авто	Поведение концевика	Напряжение при открытии
Азиатские	Замыкает на массу	0В
Европейские	Подает +12В	12В

Для скрытого монтажа проложите провода вдоль штатной проводки, используя термоусадку и пластиковые хомуты. Финишная проверка: при открытии любой двери подсветка должна загораться с задержкой не более 0.5 сек и гаснуть через 10-20 сек после закрытия.

Список источников

Информация для статьи получена из специализированных ресурсов по автомобильному тюнингу и DIY-проектам.

Основные источники включают технические руководства и практический опыт автолюбителей.

• Тематические разделы автомобильных форумов (Drive2, Авто.ру)
• Видеоинструкции на платформах видеохостинга
• Блоги по установке светодиодного оборудования в салон
• Технические обсуждения в социальных сетях (ВКонтакте, Telegram-каналы)
• Производители светодиодных лент (официальные инструкции по монтажу)
• Электросхемы конкретных моделей автомобилей

Видео: установка подсветки в ноги


• Peugeot 5008 - характеристики, описание и фотографии

• Автобазар Купянска - купить и продать авто выгодно

• Раздаточная коробка ГАЗ-69 - конструкция и восстановление
