Предохранители Renault Logan - расположение и функции
Статья обновлена: 18.08.2025
Предохранители в автомобиле Renault Logan выполняют критически важную функцию защиты электрооборудования от коротких замыканий и перегрузок.
Понимание их назначения и точного расположения позволяет владельцу оперативно диагностировать неисправности и восстановить работоспособность систем.
Где находится салонный блок предохранителей
Расположение салонного блока предохранителей на Renault Logan (включая Logan 2) зависит от года выпуска и поколения автомобиля. Основных варианта два.
На автомобилях первого поколения (выпуска до 2015 года, фаза 1 и фаза 2) салонный блок предохранителей располагается в центральной части торпедо, под центральными дефлекторами обдува лобового стекла и магнитолой. Чтобы получить к нему доступ, необходимо снять защитную крышку, которая крепится на защелках.
Доступ к блоку предохранителей в салоне
Для Logan 1 (до ~2015):
- Найдите панель в нижней части центральной консоли, сразу под магнитолой.
- Эта панель является крышкой блока предохранителей.
- Аккуратно подденьте ее пальцами или плоской неметаллической лопаткой снизу по всей длине.
- Потяните крышку на себя и вниз, освобождая защелки.
- После снятия крышки блок предохранителей и реле будет открыт.
Для Logan 2 (выпуск после ~2015):
- Откройте перчаточный ящик (бардачок) со стороны пассажира.
- Взгляните на боковую стенку бардачка, обращенную к центру салона.
- На этой стенке вы увидите прямоугольную пластиковую крышку.
- Нажмите пальцами на фиксаторы крышки или подденьте ее.
- Снимите крышку, чтобы получить доступ к блоку предохранителей.
Перед любыми работами с предохранителями обязательно отключите зажигание и выньте ключ из замка. Для полной безопасности при замене предохранителей рекомендуется также отсоединить минусовую клемму от аккумуляторной батареи. Схема расположения предохранителей и их номиналы обычно изображены на оборотной стороне защитной крышки блока.
Как открыть подкапотный блок предохранителей
Подкапотный блок предохранителей на автомобилях Renault Logan расположен в моторном отсеке со стороны водителя. Он защищен пластиковой крышкой прямоугольной формы, обычно черного цвета, с нанесенной схемой или обозначениями.
Для доступа к предохранителям необходимо выполнить следующие действия:
- Откройте капот автомобиля с помощью рычага в салоне и зафиксируйте его штатной подпоркой.
- Найдите пластиковую крышку блока предохранителей – она находится возле аккумуляторной батареи или лобового стекла.
- Нажмите на фиксатор (защелку), расположенный на передней или боковой части крышки.
- Потяните крышку вертикально вверх до полного отсоединения от корпуса блока.
Важно: Не прикладывайте чрезмерных усилий при снятии крышки – фиксаторы могут сломаться. При наличии грязи или влаги очистите поверхность блока перед открытием, чтобы предотвратить попадание мусора внутрь.
Форм-факторы и цветовая маркировка предохранителей
В автомобилях Renault Logan применяются предохранители трёх основных форм-факторов: миниатюрные (Mini), стандартные (Regular/ATO) и макси (Maxi). Миниатюрные элементы отличаются компактными габаритами и используются для цепей с умеренной нагрузкой до 30 А. Стандартные предохранители, наиболее распространённые в блоках Логан, рассчитаны на токи до 40 А. Макси-предохранители имеют увеличенные размеры и применяются для высоконагруженных цепей (например, стартера, генератора) с номиналом свыше 40 А.
Цвет корпуса предохранителя строго соответствует его номинальному току, что обеспечивает быструю идентификацию без демонтажа. Цветовая маркировка унифицирована для всех форм-факторов: например, красный всегда обозначает 10 А, а жёлтый – 20 А. Это позволяет оперативно подбирать замену и контролировать соответствие элемента защищаемой цепи.
| Номинал (А) | Цвет корпуса |
|---|---|
| 5 | Коричневый |
| 7.5 | Коричневый |
| 10 | Красный |
| 15 | Голубой |
| 20 | Жёлтый |
| 25 | Белый |
| 30 | Зелёный |
| 40 | Оранжевый |
Порядок поиска перегоревшего предохранителя визуально
Отключите зажигание и извлеките ключ из замка перед началом работ. Подготовьте фонарик для детального осмотра элементов в плохо освещенных зонах блоков предохранителей.
Изучите схему расположения предохранителей на обратной стороне крышки блока или в руководстве по эксплуатации. Определите, какой блок (салонный или подкапотный) соответствует отказавшему оборудованию.
Последовательность действий
- Снимите защитную крышку блока предохранителей, нажав на фиксаторы. В салоне Logan блок находится слева под рулем, подкапотный – возле аккумулятора.
- Осмотрите каждый предохранитель при хорошем освещении. Основные признаки перегорания:
- Разрыв металлической плавкой вставки внутри прозрачного корпуса
- Почернение или оплавление пластика
- Нагар на контактных ножках
- Сравните подозрительные элементы с заведомо исправными предохранителями аналогичного номинала из того же блока.
- Используйте пластиковые щипцы (обычно закреплены в блоке) для извлечения дефектного предохранителя. Проверьте маркировку номинала тока на корпусе.
| Тип повреждения | Визуальный признак |
|---|---|
| Полный разрыв нити | Четко видимый зазор в металлической полоске |
| Частичное оплавление | Деформация корпуса с помутнением пластика |
| Короткое замыкание | Черные пятна или следы копоти на контактах |
Пошаговая процедура замены предохранителя
Перед началом работ убедитесь, что зажигание автомобиля выключено, а соответствующие электроприборы не активны. Подготовьте новый предохранитель строго соответствующего номинала (указан на корпусе или в схеме).
Для доступа к блокам предохранителей потребуется стандартный пинцет (обычно расположен в монтажном блоке) или плоскогубцы с изолированными ручками. Избегайте применения металлических инструментов без изоляции.
- Определите неисправный предохранитель: Сверьтесь со схемой на крышке блока или в руководстве по эксплуатации. Проверьте целостность нити накала через прозрачный корпус – перегоревший элемент имеет разорванную нить или потемнение.
- Извлеките предохранитель: Захватите его пинцетом за пластиковый корпус. Потяните строго вертикально вверх без перекоса и усилий.
- Сравните характеристики: Убедитесь, что новый предохранитель имеет идентичный номинал тока (А) и цветовую маркировку. Не используйте элементы с другими параметрами.
- Установите замену: Вставьте новый предохранитель в свободный разъём до характерного щелчка, соблюдая ориентацию контактов. Убедитесь в плотной фиксации.
- Проверьте работоспособность: Включите зажигание и активируйте цепь, защищаемую заменённым предохранителем (фары, прикуриватель и т.д.). Убедитесь в восстановлении функции.
Критические предупреждения
- Никогда не заменяйте предохранитель металлическими предметами (проволокой, монетами) – это может вызвать возгорание.
- При повторном перегорании немедленно проведите диагностику цепи на предмет короткого замыкания.
- Избегайте установки предохранителей с превышением номинального тока – это приведёт к повреждению электропроводки.
Карта раскладки предохранителей в салонном блоке
Салонный блок предохранителей на Renault Logan расположен в нижней части приборной панели со стороны водителя. Для доступа необходимо снять защитную крышку, под которой находятся предохранители и реле, отвечающие за электронные системы салона.
Каждый предохранитель в блоке защищает конкретную цепь. Номер и номинал элемента указаны на корпусе или схеме под крышкой. Замена должна проводиться строго на предохранитель аналогичного номинала во избежание повреждения оборудования.
Схема расположения предохранителей
| Номер | Номинал (А) | Защищаемая цепь |
|---|---|---|
| F1 | 5 | Контрольная лампа давления масла, диагностический разъём |
| F2 | 5 | Подсветка приборной панели, габаритные огни |
| F3 | 10 | Стеклоочистители, омыватель лобового стекла |
| F4 | 10 | Аудиосистема, прикуриватель |
| F5 | 15 | Обогрев заднего стекла |
| F6 | 15 | Стеклоподъемники, центральный замок |
| F7 | 20 | Вентилятор отопителя |
Расположение и номиналы могут отличаться в зависимости от года выпуска и комплектации. Всегда сверяйтесь со схемой на обратной стороне крышки блока или руководством к конкретной модели.

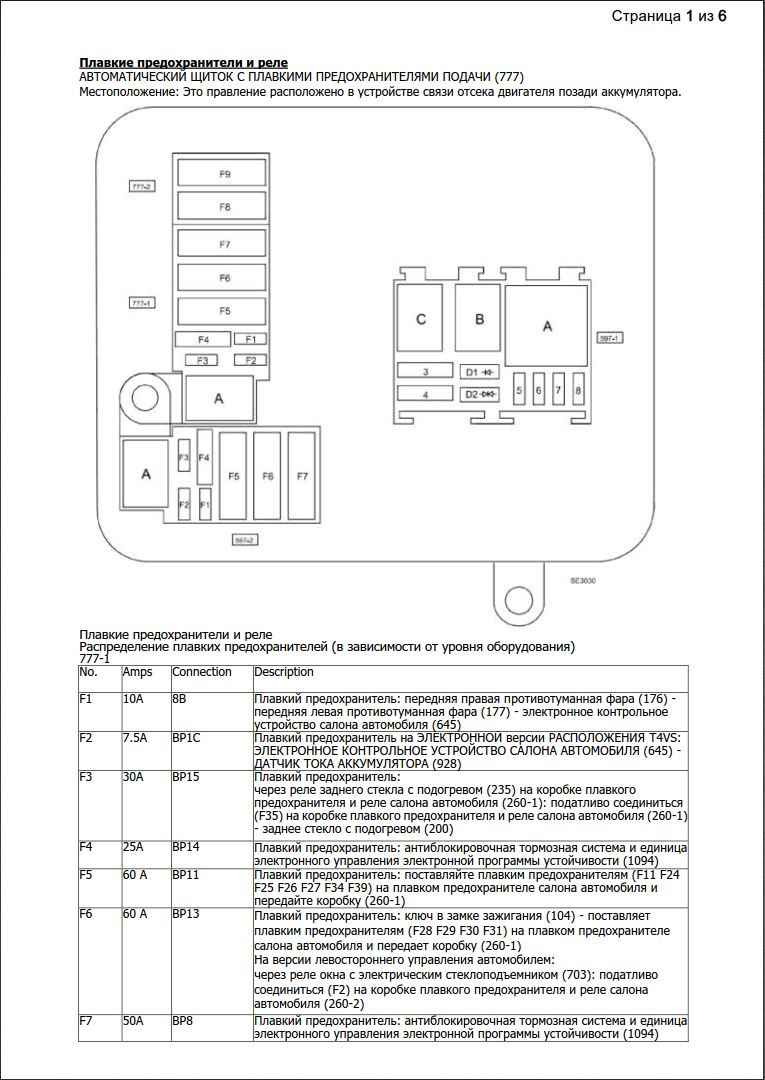

Схема предохранителей подкапотного блока
Подкапотный блок предохранителей (монтажный блок) Renault Logan расположен со стороны водителя около аккумуляторной батареи и защищает цепи силовых агрегатов и электрооборудования двигателя. Его крышка содержит схему расположения и номиналы элементов, что критично для корректной идентификации при замене.
Основные цепи, защищаемые этим блоком, включают систему впрыска топлива, зажигание, вентилятор радиатора, фары, топливный насос, генератор и блок управления двигателем. Некорректный подбор предохранителей может привести к повреждению дорогостоящих компонентов.
Расположение и расшифровка элементов
Типовая схема подкапотного блока (пример для Logan II):
| Позиция | Номинал (А) | Защищаемая цепь |
|---|---|---|
| F1 | 15 | Контроллер впрыска |
| F2 | 30 | Вентилятор радиатора (скорость 3) |
| F3 | 30 | Вентилятор радиатора (скорость 2) |
| F4 | 20 | Главное реле, катушка зажигания |
| F5 | 15 | Фары (ближний свет, левая сторона) |
| F6 | 15 | Фары (ближний свет, правая сторона) |
| F7 | 10 | Топливный насос |
| F8 | 15 | Генератор (цепь возбуждения) |
| F9 | 5 | Блок управления двигателем (память) |
| F10 | 20 | Клапан адсорбера |
Ключевые особенности:
- Цветовая маркировка предохранителей соответствует номиналу: оранжевый - 5А, коричневый - 7.5А, красный - 10А, синий - 15А, желтый - 20А, бесцветный/прозрачный - 30А
- Дополнительно содержит реле: главное реле (R1), реле вентилятора (R2, R3), реле фар (R4)
- Для замены используйте только предохранители оригинального номинала
Важно: Перед обслуживанием всегда отключайте минусовую клемму АКБ. Проверяйте не только предохранитель, но и причину его перегорания. При повторном срабатывании элемента обязательна диагностика электроцепи.
Защищаемые цепи: климат-контроль, фары, стеклоподъемники
Предохранители для климат-контроля защищают цепи управления вентилятором печки, кондиционером и электронными заслонками. Перегорание элемента приводит к полной потере функциональности системы отопления/охлаждения салона или некорректной работе автоматики. Отдельные предохранители могут отвечать за питание блока управления климатом, электродвигателя вентилятора и компрессора кондиционера.
Цепи головного света (ближний/дальний) и противотуманных фар защищены мощными предохранителями. Их выход из строя вызывает погасание соответствующей группы освещения, что критично для безопасности ночью. Цепи стеклоподъемников защищены от перегрузок при заклинивании механизма или обмерзании. Сгоревший предохранитель парализует работу всех стеклоподъемников или конкретной двери (в зависимости от схемы).
Типичные защищаемые компоненты
- Климат-контроль:
- Мотор вентилятора отопителя
- Электромагнитная муфта компрессора кондиционера
- Блок управления климатической установкой
- Сервоприводы заслонок
- Фары:
- Цепь ближнего света (левый/правый)
- Цепь дальнего света (левый/правый)
- Противотуманные фары (передние/задние)
- Модуль управления светом
- Стеклоподъемники:
- Двигатели подъемников дверей
- Блок управления электростеклоподъемниками
- Цепь кнопок управления
| Система | Последствия перегорания | Особенности |
|---|---|---|
| Климат-контроль | Отказ вентиляции, кондиционирования, обогрева | Часто требует снятия декоративной панели для доступа |
| Фары | Частичная или полная потеря освещения | Мощные предохранители (15-30А), расположены в моторном отсеке |
| Стеклоподъемники | Невозможность открытия/закрытия окон | Чувствительны к влаге и механическим препятствиям в направляющих |
