Принцип работы и назначение ремня генератора автомобиля

Статья обновлена: 18.08.2025

В сердце автомобиля скрывается незаметный, но критически важный компонент – ремень генератора. Эта прочная лента из резины и армирующих материалов обеспечивает синхронную работу ключевых систем двигателя.

Ремень генератора выполняет двойную задачу: передаёт крутящий момент от коленчатого вала двигателя к генератору и одновременно приводит в действие другие навесные агрегаты – гидроусилитель руля, насос системы охлаждения и компрессор кондиционера.

Конструктивно ремень представляет собой замкнутое кольцо с клиновидным или поликлиновым профилем (ручейками), что обеспечивает надёжное сцепление со шкивами. От его целостности напрямую зависит стабильность зарядки аккумулятора и функционирование жизненно важных систем автомобиля.

Конструкция и материалы современных приводных ремней

Современные приводные ремни имеют многослойную структуру: силовой корд из синтетических волокон (полиэстер, арамид) формирует основу, обеспечивая прочность и минимальное растяжение. Внешний слой выполнен из термостойкой резины (чаще EPDM – этиленпропилендиеновый каучук), устойчивой к температуре, озону и агрессивным средам. Для ремней генератора критична точная геометрия профиля – клинья, ручьи или зубья синхронизируются с конфигурацией шкивов.

Дополнительные компоненты включают тканевую обертку для защиты от абразивного износа и демпфирующие вставки, снижающие шумность. Зубчатые модификации оснащаются армирующим слоем из стекловолокна или стали для точного позиционирования. Ключевой инновацией стала микроручьевая конструкция поликлиновых ремней: десятки мелких продольных ребер увеличивают площадь контакта со шкивом при компактных габаритах.

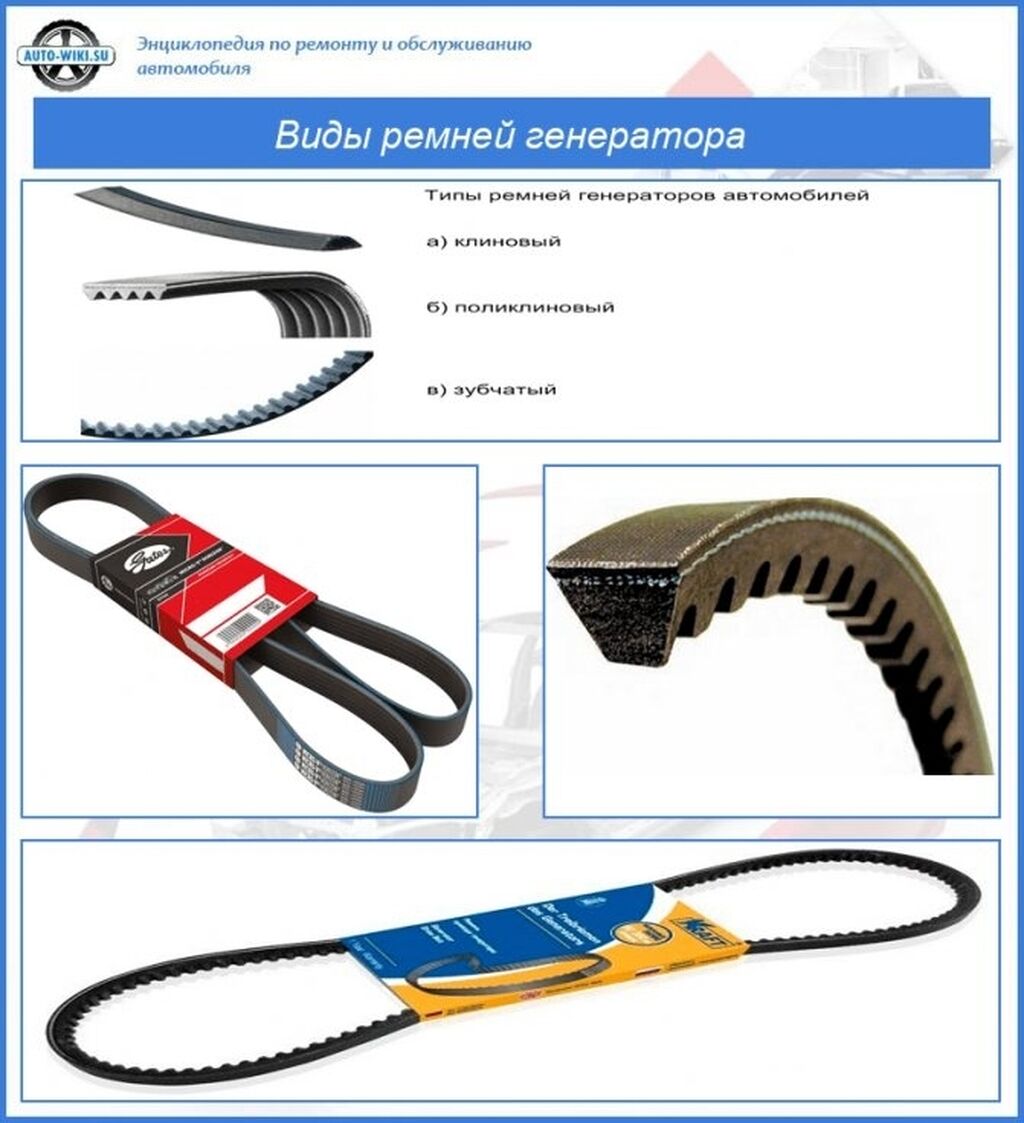

Классификация и особенности

Клиновые: Трапециевидный профиль, высокая сцепная способность при ограниченной гибкости.
Поликлиновые (ручейковые): Плоское основание с микроручейками, сочетает гибкость с передачей высокого крутящего момента.
Зубчатые (синхронные): Внутренние зубья предотвращают проскальзывание, применяются в ГРМ и точных приводах.

Материал	Назначение	Преимущества
EPDM-каучук	Внешний слой	Термостойкость (до +150°C), устойчивость к маслам и окислению
Полиэстерный корд	Силовая основа	Низкая растяжимость, высокая усталостная прочность
Арамидное волокно	Армирование (зубчатые ремни)	Экстремальная прочность на разрыв, легкость
Нейлоновая ткань	Защитная обертка	Снижение износа, шумопоглощение

Типы ремней: клиновые, поликлиновые и зубчатые

Клиновые ремни имеют трапециевидное сечение и работают в клиновидных канавках шкивов. Боковое трение о стенки канавки обеспечивает передачу усилия. Такие ремни применяются для привода одного-двух агрегатов, например, генератора и помпы, где не требуется высокая гибкость или передача значительной мощности.

Поликлиновые ремни сочетают плоскую основу с продольными клиновидными ребрами на внутренней стороне. Множество ребер увеличивает площадь контакта со шкивом, обеспечивая гибкость и возможность передачи больших усилий. Они часто приводят несколько компонентов (генератор, гидроусилитель, кондиционер) через сложную траекторию с малыми шкивами.

Сравнительные характеристики

Клиновые: Устойчивы к перегрузкам, но требуют точной натяжки. Шумят при износе.
Поликлиновые: Компактны, работают с высокими оборотами. Чувствительны к загрязнениям маслом.
Зубчатые: Синхронная передача без проскальзывания. Имеют внутренние зубья для сцепления со шкивом.

Тип ремня	Конструкция	Ключевое применение
Клиновый	Одно трапециевидное ребро	Простой привод генератора и помпы
Поликлиновый	Множество микро-рёбер	Комплексные системы с кондиционером и ГУР
Зубчатый	Ремень с зубьями и шкив-шестерня	Точный привод ГРМ и балансирных валов

Зубчатые ремни используют зубчатое зацепление вместо трения, исключая проскальзывание. Они критичны для синхронизации валов (например, распредвала и коленвала в ГРМ), где недопустима рассинхронизация. Нарушение целостности зубьев такого ремня ведет к серьезным поломкам двигателя.

Визуальные и звуковые признаки износа ремня

Визуальный осмотр ремня генератора выявляет явные дефекты: трещины на поверхности, особенно поперечные на внутренней стороне и ребрах, расслоение материала, обтрепанные края или надрывы. Глянцевый блеск рабочей поверхности указывает на полировку от проскальзывания, а загрязнение маслом или техническими жидкостями резко снижает сцепление со шкивами.

Звуковые сигналы проявляются при работе двигателя: пронзительный свист или писк при запуске, резком ускорении или включении энергоемких потребителей (кондиционер, фары) возникает из-за проскальзывания ослабленного ремня. Скрипящие или шуршащие шумы на постоянных оборотах свидетельствуют о критическом износе материала или загрязнении поверхностей.

Ключевые индикаторы износа

Визуальные дефекты:

Глубокие поперечные трещины (более 3–5 мм на ребрах)
Отслоение резины, видимые нити корда
Волнистость или деформация кромок
Глянец на внутренней поверхности
Масляные пятна или следы охлаждающей жидкости

Характерные звуки:

Тип звука	Причина	Условия возникновения
Короткий визг	Проскальзывание	Старт двигателя, влажная погода
Продолжительный свист	Сильное ослабление натяжения	Работа под нагрузкой
Ритмичный скрип	Износ роликов или перекос	Холостой ход

Важно: сочетание трещин с аномальными шумами требует немедленной замены ремня во избежание обрыва.

Правильное натяжение: регулировка и последствия ослабления

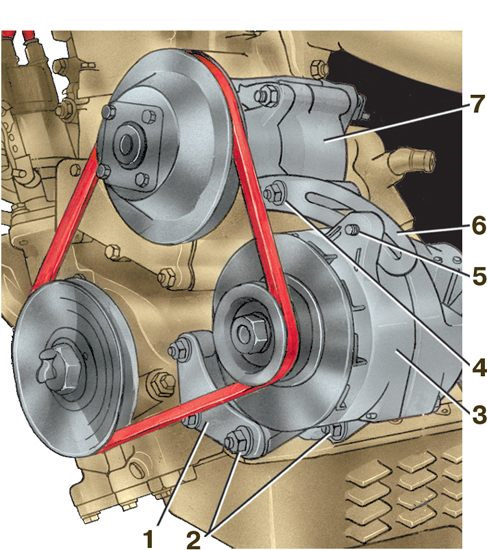

Регулировка натяжения ремня генератора осуществляется через специальные механизмы. На большинстве автомобилей используется натяжной ролик с болтом регулировки: ослабление крепления ролика позволяет перемещать его для увеличения или уменьшения натяжения. В старых конструкциях генератор крепится на шарнире и регулировочной планке; ослабление крепежных болтов и смещение корпуса генератора ключом или монтировкой изменяет силу натяжения.

Контроль правильности натяжения выполняется методом прогиба: нажатием с усилием 10 кгс на середину самого длинного участка ремня. Допустимый прогиб варьируется от 5 до 15 мм (точные значения указаны в руководстве ТО). Альтернативный метод – проверка частоты вибрации специальным прибором (требует профессионального оборудования).

Последствия ослабления ремня

Проскальзывание: Ремень теряет сцепление со шкивами, генератор вращается медленнее номинала.
Разряд АКБ: Генератор не вырабатывает достаточный заряд, питание бортовой сети идет от аккумулятора.
Перегрев: Проскальзывание вызывает трение и резкий нагрев ремня, приводящий к:
- Ускоренному износу и расслоению корда
- Появлению характерного визга
- Оплавлению кромок и резиновой пыли вокруг шкивов
Нарушение работы навесного оборудования: Привод помпы охлаждения или ГУР теряет эффективность, что грозит перегревом двигателя или тяжелым рулевым управлением.

Симптом ослабления	Прямое следствие
Визг при запуске или нагрузке (фары, кондиционер)	Проскальзывание ремня на шкивах
Мигание фар на холостых оборотах	Недостаточная зарядка генератора
Предупреждение "АКБ" или "Зарядка" на панели	Критическое падение напряжения в сети

Перетяжка ремня не менее опасна: избыточное натяжение создает критические нагрузки на подшипники генератора, помпы и натяжных роликов, вызывая их преждевременный выход из строя и характерный гул. Деформация или разрыв ремня также возможны при чрезмерном усилии.

Пошаговая процедура замены ремня генератора

Подготовьте необходимые инструменты и новый ремень, соответствующий модели автомобиля. Убедитесь в отсутствии напряжения в бортовой сети (снимите клемму "минус" с аккумулятора). Проверьте состояние натяжных роликов и шкивов – при износе их также потребуется заменить.

Обеспечьте свободный доступ к моторному отсеку. При необходимости демонтируйте элементы, мешающие работе: пластиковые кожухи, защиту двигателя или воздушный фильтр. Очистите зону вокруг генератора от грязи для предотвращения попадания посторонних частиц в механизм.

Последовательность выполнения работ

Ослабление натяжения:
- Найдите регулировочный болт на кронштейне генератора или натяжном ролике
- Ослабьте болт фиксации генератора (обычно 13-17мм)
- Поверните регулировочный болт против часовой стрелки для ослабления ремня
Демонтаж старого ремня:
Снимите ослабленный ремень со шкивов, запомнив или сфотографировав его схему обвода. Избегайте проворачивания коленвала за болт крепления шкива – используйте только заводские метки.
Установка нового ремня:
Наденьте ремень на все шкивы согласно схеме обвода, начиная с коленчатого вала. Убедитесь, что зубчатая сторона (если есть) контактирует со шкивами правильно.

Регулировка натяжения:

Тип натяжителя	Действия
Ручной	Поворачивайте регулировочный болт до достижения нормы прогиба
Автоматический	Оттяните ролик и зафиксируйте стопорным штифтом

Проверьте прогиб: при нажатии с усилием 10 кгс посередине самого длинного участка допустимое отклонение – 5-7 мм.

Фиксация и проверка:
- Затяните фиксирующий болт генератора с моментом, указанным в руководстве
- Прокрутите ремень вручную на 2-3 оборота для центровки
- Запустите двигатель, проверьте отсутствие свиста и биения ремня

После запуска дайте двигателю поработать 3-5 минут, затем повторно проверьте натяжение. Помните: перетянутый ремень сокращает срок службы подшипников, слабое натяжение вызывает проскальзывание и разрядку АКБ.
