Самодельная палатка на крышу машины для кемпинга

Статья обновлена: 18.08.2025

Путешествия на автомобиле открывают свободу маршрута, но комфортный ночлег часто требует времени на поиск кемпинга или установку наземной палатки.

Автомобильная крышная палатка решает эту проблему: она крепится на багажник или рейлинги, превращая машину в мобильную спальную платформу над землёй.

Готовые решения дороги, поэтому самодельная конструкция становится выгодной альтернативой, позволяя создать укрытие под индивидуальные нужды и бюджет.

В статье рассмотрим ключевые этапы проектирования и сборки функциональной палатки для крыши авто с использованием доступных материалов.

Бюджетная альтернатива заводским моделям

Самодельные палатки на крышу автомобиля позволяют сэкономить до 70% стоимости готовых решений, сохраняя базовый функционал. Основой служит доступный тент-материал (брезент, тарпаулин), а каркас собирается из алюминиевых труб или деревянных реек. Крепление реализуется через стандартные рейлинги или самодельные кронштейны из стальных пластин.

Главное преимущество – адаптация под конкретный кузов и потребности: можно добавить дополнительные окна, увеличить высоту или создать модульную систему. Для герметизации швов используют водостойкий клей и проклейку лентой, а для устойчивости – растяжки со стандартными автомобильными крюками.

Ключевые компоненты для сборки

Элемент	Бюджетные материалы	Варианты замены
Тент	ПВХ-брезент (600D)	Армейская плащ-палатка
Каркас	Алюминиевые трубы Ø22мм	Полипропиленовые трубы
Крепление	Стропы с карабинами	Ремни от багажников
Уплотнители	Резиновый профиль	Велосипедные камеры

Порядок изготовления:

Снять замеры с крыши автомобиля с учетом открытых дверей
Сварить Г-образный каркас с поперечными усилителями
Раскроить тент с припуском 15% на усадку и крепления
Пропитать материал огнебиозащитой и водоотталкивающим составом
Установить люверсы по периметру и в точках натяжения

Критические моменты: распределение нагрузки на креплениях должно вдвое превышать вес палатки с людьми. Обязательна проверка устойчивости к боковому ветру – для этого используют вентиляционные отдушины в торцах, снижающие парусность.

Анализ грузоподъемности штатных багажников авто

Предельная нагрузка на штатные рейлинги строго регламентирована производителем автомобиля и указывается в технической документации. Превышение этого значения создает критическую нагрузку на крепления и кузов, что чревато деформацией элементов крыши, разрушением сварных швов или внезапным срывом конструкции во время движения.

Статические и динамические нагрузки существенно различаются: если автомобиль способен удержать 100 кг на неподвижной крыше, то при движении по неровностям ударные воздействия могут в разы превышать этот вес. Неучет вибраций, ветровой нагрузки и сил инерции при торможении/разгоне – частая причина аварийных ситуаций с самодельными палатками.

Ключевые факторы оценки

Тип крепления рейлингов: болтовое соединение с силовым каркасом надежнее пластиковых заглушек.
Материал и сечение профиля: алюминиевые рейки чаще имеют меньший запас прочности vs стальные.
Распределение веса: точечная нагрузка на одну рейку опаснее равномерного распределения.
Состояние узлов: коррозия, усталость металла снижают номинальные показатели.

Тип автомобиля	Средняя грузоподъемность штатных рейлингов (кг)	Риски перегруза
Паркетники/кроссоверы	50-75	Деформация крыши, трещины лакокрасочного покрытия
Внедорожники (рамные)	75-150	Разрушение крепежных пилонов, срыв резьбы
Легковые универсалы	30-50	Прогиб крыши, нарушение геометрии дверей

Расчетный вес палатки включает массу каркаса, тента, матраса, крепежных элементов и находящихся внутри людей. Для конструкции 2,2х1,4 м с металлическим основанием суммарная нагрузка легко достигает 90-110 кг. Требуется обязательная проверка предельных значений в руководстве по эксплуатации ТС перед монтажом.

Рекомендуется создавать запас прочности ≥30% от заявленного производителем лимита. При недостаточности штатных рейлингов рассматривается установка усиленных стоек или специализированных опорных платформ, переносящих вес на раму или пороги автомобиля.

Выбор базовой платформы: рейлинги или поперечины

Рейлинги (продольные дуги) устанавливаются параллельно движению автомобиля и служат основой для крепления поперечин или непосредственного монтажа палатки. Они обеспечивают большую гибкость в размещении грузов, но требуют точного подбора под модель авто и имеют ограничения по высоте. Для самодельной палатки их прочности обычно достаточно, если конструкция не перегружена.

Поперечины (багажники) фиксируются перпендикулярно направлению движения, чаще на штатные рейлинги или дверные проемы. Они создают плоскую опорную площадку, что упрощает монтаж тента. Однако их грузоподъемность и устойчивость к боковым нагрузкам варьируются в зависимости от типа креплений. При выборе критично учитывать вес палатки с каркасом.

Сравнение характеристик

Критерий	Рейлинги	Поперечины
Макс. нагрузка	50-80 кг (зависит от авто)	70-150 кг (зависит от модели)
Универсальность	Требуют спец. креплений под марку	Чаще универсальны
Сложность монтажа палатки	Нужны адаптеры	Прямая установка на платформу
Ветроустойчивость	Выше при правильной обтяжке	Риск парусности без доп. растяжек

При самостоятельном изготовлении палатки ключевые рекомендации:

Для рейлингов: используйте быстросъемные хомуты из нержавеющей стали, чтобы пристегнуть каркас.
Для поперечин: выбирайте модели с плоской верхней частью – они надежнее удержат деревянную/алюминиевую раму.
Проверьте резьбовые соединения крепежей: они должны выдерживать динамические нагрузки.

Типы каркасов: складной тент vs разборная конструкция

Складной тент представляет собой готовую систему с интегрированными дугами из упругих материалов (алюминий, стеклопластик). Конструкция фиксируется на багажнике и раскрывается по принципу "автозонта" за 2-5 минут. Основные компоненты жёстко соединены между собой, что исключает этап сборки, но ограничивает вариативность форм.

Разборный каркас создаётся из отдельных элементов: прямых/изогнутых трубок (сталь, алюминий), соединительных узлов (уголки, тройники) и крепёжных пластин. Монтаж требует последовательной сборки "с нуля" (15-40 минут), но позволяет проектировать нестандартные конфигурации: увеличенную высоту, асимметричные козырьки или пристройки к двери автомобиля.

Критерии выбора

Параметр	Складной тент	Разборная конструкция
Скорость монтажа	Экспресс-установка (2-5 мин)	Требует времени (15-40 мин)
Транспортировка	Компактный чехол (0.5-1м)	Габаритный набор труб (1.5-2.5м)
Кастомизация	Жёсткая форма	Гибкая адаптация под нужды
Устойчивость	Средняя (зависит от материала дуг)	Высокая (жёсткие стальные соединения)
Стоимость	Дороже готовых решений	Дешевле (при самостоятельном изготовлении)

Ключевые преимущества складного тента:

Идеален для частых поездок с минимальной подготовкой
Защищён от потери комплектующих
Упрощённая установка в темноте или непогоду

Сильные стороны разборной конструкции:

Возможность замены повреждённых элементов
Адаптация под нестандартные крыши (высокие внедорожники, фургоны)
Создание комбинированных укрытий: тент + боковые стенки, веранда

Важно: Для разборных систем критичен точный расчёт нагрузок – ошибки в проектировании приводят к деформации трубок под весом брезента или снега. Складные модели менее ремонтопригодны: при поломке дуги часто требуется замена всего модуля.

Материалы для несущей рамы: алюминий или стальные профили

Алюминиевые профили отличаются минимальным весом (примерно в 3 раза легче стали), что критично для нагрузок на крышу автомобиля. Они не подвержены коррозии, сохраняя внешний вид даже при эксплуатации в дождь или снег. Однако стоимость качественных алюминиевых сплавов (например, дюралюминий Д16Т) значительно выше стальных аналогов.

Стальные трубы (квадратные или прямоугольные) обеспечивают предельную прочность при меньших затратах. Толщина стенки от 1.5 мм и использование легированных сталей (нержавеющая или оцинкованная) частично решают проблему коррозии. Главный недостаток – существенное утяжеление конструкции, что требует тщательного расчёта креплений к багажнику.

Ключевые критерии выбора

Прочность на изгиб: Сталь выдерживает большие статические/динамические нагрузки.
Жёсткость соединений: Сварные стальные рамы устойчивее к скручиванию.
Температурное расширение: Алюминий меняет геометрию сильнее при перепадах температур.

Параметр	Алюминий	Сталь
Вес рамы 2×2 м	8-12 кг	18-25 кг
Стойкость к деформации	Средняя (требует усиления рёбрами)	Высокая
Срок службы	15+ лет (при анодном покрытии)	5-10 лет (зависит от защиты)

Для самодельных решений сталь предпочтительнее из-за простоты обработки: сварка позволяет создавать сложные узлы без спецоборудования. Алюминиевые конструкции требуют болтовых соединений с прокладками или заклёпок, что увеличивает время сборки. Финишная обработка стали (грунтовка + порошковая покраска) обязательна для защиты от ржавчины.

Текстиль для тента: водостойкость и прочность

Водостойкость – критичный параметр, определяющий защиту от осадков и конденсата. Материал должен сохранять герметичность под нагрузкой (ветер, давление тела), для чего обязательна пропитка или ламинирующее покрытие. Полиэстер с PU-покрытием (полиуретан) – оптимальный вариант: он не гниет, легок и обеспечивает гидробарьер 3000-5000 мм водного столба. Бюджетный вариант – плотный нейлон с акриловой пропиткой, но он менее долговечен при УФ-воздействии.

Прочность ткани определяет устойчивость к истиранию о кузов, ветровым порывам и случайным повреждениям. Ключевые характеристики: плотность (измеряется в den, например, 600D) и тип плетения (рипстоп – с армирующими нитями – предотвращает расползание разрывов). Для усиленных зон (дно, места крепления растяжек) применяют дублирование слоев или ПВХ-накладки. Огнестойкая пропитка снижает риски при использовании обогревателей.

Критерии выбора и особенности материалов

Полиэстер PU: Баланс цены/качества. Устойчив к УФ, растяжению, минимально впитывает воду (менее 1%).
Нейлон PU: Легче полиэстера, эластичнее, но выцветает на солнце быстрее.
Оксфорд (PE или PVC): Жесткий, износостойкий вариант для пола или усиленных элементов (например, 900D с ПВХ-покрытием).
Таффета с силиконовым покрытием: Максимальная водостойкость и морозоустойчивость, но высокая стоимость и сложность ремонта.

Материал	Водостойкость (мм)	Плотность (den)	УФ-стабильность
Полиэстер PU	3000-8000	190-600D	Высокая
Нейлон PU	2000-5000	70-420D	Средняя
Оксфорд PVC	10000+	600-1200D	Высокая

Швы – слабое место конструкции. Обязательна проклейка термолентой или использование сварных швов. Для крепления к дугам/каркасу применяйте усиленные люверсы с металлическими втулками и канаты вместо тонких шнуров, распределяя нагрузку.

Инструменты для сборки своими руками: минимум необходимого

Собрать палатку на крышу автомобиля можно с базовым набором инструментов, которые найдутся у большинства автовладельцев. Главное – обеспечить точность разметки и надежную фиксацию элементов конструкции.

Фокус на простоте: большинство операций не требует профессионального оборудования. Важнее аккуратность и соблюдение технологии соединений, особенно при работе с тентовыми материалами и креплениями к рейлингам.

Обязательный комплект

Рулетка и маркер – для точной разметки каркаса и раскроя ткани
Ножовка по металлу или труборез – для резки алюминиевых труб каркаса
Шуруповёрт с битами (крестовая, шестигранник) – сборка креплений
Набор гаечных ключей – затяжка болтовых соединений кронштейнов
Ножницы по ткани или острый канцелярский нож – раскрой тента

Дополнительно для обработки материалов

Напильник – зачистка срезов труб
Пробойник – создание отверстий в брезенте под люверсы
Промышленный степлер – временная фиксация ткани при подгонке
Силиконовый герметик – гидроизоляция швов

Проектирование чертежей с учетом размеров крыши

Точные замеры крыши автомобиля – критически важный этап, так как конструкция должна идеально повторять её геометрию для обеспечения устойчивости, герметичности и безопасности. Необходимо определить не только длину и ширину, но и радиусы скруглений, наличие антенн, люков или рейлингов, которые повлияют на форму основания палатки и креплений.

Чертеж должен детализировать каркасную систему, которая будет основой всей конструкции. Ключевые элементы: рама-основание (строго по контуру крыши), вертикальные стойки для высоты тента, арочные/угловые элементы для придания жесткости и формы. Обязательно предусматриваются точки крепления к штатным рейлингам или дверным проемам, а также места соединения всех элементов между собой.

Параметры для фиксации в чертежах

При разработке схемы учитываются следующие замеры и требования:

Габариты платформы: максимальная длина/ширина крыши, угол наклона лобового стекла.
Высота стоек: расчет от крыши до желаемого потолка в палатке (минимум 1-1.2 м).
Зазоры: отступы от края крыши для избежания контакта с кузовом при монтаже.

Рекомендуемые материалы для каркаса с указанием сечений:

Элемент	Материал	Сечение
Рама основания	Алюминиевый профиль	25x25 мм
Вертикальные стойки	Стальная труба	Ø 20 мм
Распорки	Дюралевая трубка	Ø 15 мм

В чертежах обязательно отмечаются:

Точки сверления под болтовые соединения.
Углы сгиба элементов дугообразной формы.
Зоны усиления в местах повышенной нагрузки (крепление тента, лестница).

Особое внимание уделяется весу конструкции – каркас не должен превышать грузоподъемность рейлингов. Все размеры дублируются в спецификации с допусками ±3 мм для компенсации мелких погрешностей сборки.

Расчет точек крепления к багажной системе

Точное определение мест крепления каркаса палатки к багажнику напрямую влияет на устойчивость конструкции и безопасность эксплуатации. Ошибки в расчетах могут привести к деформации палатки при ветровой нагрузке, повреждению автомобиля или крепежных элементов во время движения.

Основными параметрами для расчета являются: общий вес палатки с людьми и снаряжением, распределение нагрузки по площади основания, ветровая нагрузка в регионе эксплуатации, а также конструктивные особенности багажной системы (грузоподъемность рейлингов, расстояние между поперечинами, расположение штатных крепежных узлов).

Ключевые этапы и параметры расчета

Определение суммарной нагрузки:
- Вес каркаса + тента + изоляции
- Вес максимального количества пользователей с снаряжением
- Добавление коэффициента запаса прочности (минимум 1.5)
Анализ багажной системы:
- Замер расстояния между поперечинами
- Проверка максимальной нагрузки на рейлинги (указана в техпаспорте авто)
- Определение доступных точек монтажа (штатные отверстия, зоны под хомуты)

Распределение нагрузки:

Тип нагрузки	Рекомендации по распределению
Статическая (вес конструкции)	Равномерно на все опорные точки
Динамическая (ветер, движение)	Усиление креплений в зонах повышенного напряжения (углы, вход)

Расчет минимального количества креплений:
- Разделить общую нагрузку на грузоподъемность одной точки крепления
- Добавить 2 дополнительные точки на угловые элементы каркаса
- Учесть необходимость диагональных растяжек при высоте палатки > 1.2м

Сборка рамы: пошаговая последовательность

Подготовьте все необходимые компоненты: алюминиевые профили или трубы, крепежные элементы (уголки, болты, гайки), резиновые прокладки, инструмент для резки и замеров. Проверьте соответствие чертежу и отсутствие дефектов в материалах.

Очистите рабочую поверхность и разложите детали согласно схеме сборки. Убедитесь в наличии защитных средств – перчаток и очков – перед началом работ. Контролируйте геометрию конструкции после каждого этапа.

Инструкция по монтажу

Соедините основные продольные балки с поперечными перекладинами через стальные уголки, используя болты М8. Затягивайте крепеж равномерно без перекоса.
Установите диагональные распорки для жесткости, обрезав излишки ножовкой по металлу. Срезы обработайте напильником.
Закрепите опорные пластины по углам рамы, проложив резиновые уплотнители для защиты лакокрасочного покрытия авто.
Проверьте симметричность замером диагоналей: расхождение не должно превышать 3 мм.

Контрольный параметр	Значение
Затяжка болтов	15-20 Н·м
Допустимый люфт стыков	< 1 мм

Формирование складных механизмов (для трансформеров)

Конструкция складного механизма определяет надёжность и удобство эксплуатации палатки. Основой служат шарнирные соединения из стальных или алюминиевых пластин толщиной 3-5 мм, обеспечивающие жёсткость при раскладывании и плавное движение. Крепёжные узлы проектируются с учётом динамических нагрузок при движении автомобиля и ветрового воздействия.

Фиксация в рабочем положении реализуется через пружинные защёлки или телескопические распорки с фиксаторами. Обязательна защита подвижных элементов от грязи и влаги: применяются силиконовые чехлы на шарнирах и нейлоновые вставки в местах трения. Тестирование механизма включает 200+ циклов складывания/раскладывания под нагрузкой 50-70 кг.

Ключевые элементы складной системы

Несущие рычаги: Параллелограммные конструкции из анодированных алюминиевых трубок Ø20-25 мм
Точки вращения: Болтовые соединения с бронзовыми втулками и контргайками
Система блокировки: Стальные шкворни с пружинным приводом
Защита: Резиновые гофры на осях, тефлоновые прокладки

Компонент	Материал	Требуемая прочность
Опорные пластины	Сталь 3 мм	На разрыв ≥ 120 кгс/см²
Оси шарниров	Нержавеющая сталь А2	Диаметр ≥ 8 мм
Фиксаторы	Закалённая пружинная сталь	Усилие срабатывания 3-5 кг

При сборке соблюдайте соосность всех парных элементов – отклонение более 1 мм/м вызывает перекосы. Смазка узлов производится консистентной смазкой на силиконовой основе, устойчивой к температуре от -40°C до +80°C. Для палаток весом свыше 25 кг обязательна установка газовых лифтов грузоподъёмностью 40-60N.

Раскрой ткани с припусками на крепления

При раскрое деталей палатки к основным размерам добавляйте технологические припуски для крепежных элементов. Минимальная ширина припусков составляет 3-5 см по всем контурам, где будут располагаться люверсы, петли или туннели для стяжек. Особое внимание уделите зонам крепления к рейлингам автомобиля – здесь припуски увеличиваются до 8-10 см для формирования усиленных карманов или дублированных слоев ткани.

Обязательно предусмотрите припуски под подгибку краёв (2-3 см) для защиты срезов от осыпания. В местах установки люверсов оставляйте круглые усиливающие накладки диаметром 10-15 см из той же ткани. Для туннелей под распорки/стяжки добавьте 4-6 см сверх расчётной ширины полотна.

Критические зоны припусков:

Угловые крепления: +10 см для петель-строп
Линия контакта с рейлингами: +8 см под кулиску
Места установки люверсов: усиление радиусом 7 см
Молнии/клапаны: +4 см на подгибку

Элемент крепления	Тип припуска	Рекомендуемый размер
Петли для растяжек	Прямоугольные вставки	10×15 см
Кулиска под трос	Двойная подгибка	5 см + 5 см
Люверсы	Круглые накладки	Ø 12-15 см

Обработка швов тента: методы герметизации

Герметизация швов – критически важный этап при создании самодельной палатки на крышу автомобиля, так как необработанные стыки ткани становятся основными точками проникновения влаги. Качественная обработка обеспечивает водонепроницаемость и продлевает срок службы тента, защищая внутреннее пространство от дождя, конденсата и ветра.

Технология герметизации зависит от типа материала (нейлон, полиэстер, брезент) и способа соединения деталей (сварка, склейка, прошивка). Для достижения максимальной надёжности рекомендуется комбинировать несколько методов, особенно в местах повышенной нагрузки – углах, креплениях и стыках с каркасом.

Основные методы герметизации

Термосварка швов:

Применяется для синтетических тканей (ПВХ, полиэстер с полиуретановым покрытием).
Края материала сплавляются под воздействием горячего воздуха или ультразвука, образуя монолитное соединение без проколов.
Требует специализированного оборудования, но обеспечивает наивысшую герметичность.

Проклеивание лентой:

Используется для прошитых или склеенных швов.
Термоактивная или клеевая лента (например, Seam Grip) наносится на изнаночную сторону стыка с последующим прогревом утюгом.
Доступный метод для домашних условий, но требует тщательной зачистки поверхности.

Пропитка герметиками:

Жидкие составы (на основе силикона, акрила или полиуретана) наносятся кистью на лицевую сторону шва.
Эффективны для нитяных строчек: герметик проникает в отверстия от иглы, создавая эластичную пробку.
Требует повторной обработки через 1-2 сезона эксплуатации.

Двойная прошивка с герметичным кантом:

Края ткани оборачиваются водоотталкивающей лентой перед сшиванием.
Шов дополнительно закрывается декоративной планкой или усиливающей полосой.
Снижает риск расслоения материала под нагрузкой.

Метод	Сложность	Срок службы
Термосварка	Высокая	10+ лет
Проклеивание лентой	Средняя	3-5 лет
Пропитка герметиками	Низкая	1-3 года

Важно: Перед герметизацией швы необходимо обезжирить и просушить. Тестирование готового тента под искусственным дождём или струёй воды выявит слабые места для оперативного ремонта.

Система фиксации тента к раме: люверсы, липучки, стяжки

Надёжное крепление тента к каркасу – ключевой фактор устойчивости всей конструкции. Неправильная фиксация приводит к деформации материала, проникновению влаги и даже повреждению рамы при сильном ветре.

Выбор системы крепления зависит от типа тента, частоты использования и требований к герметичности. Основные методы включают люверсы, текстильные застёжки и стяжки, каждый со своими монтажными особенностями.

Сравнение методов фиксации

Метод	Принцип крепления	Преимущества	Недостатки
Люверсы	Металлические/пластиковые кольца по краю тента, сквозь которые пропускаются ремни или крюки	Максимальная прочность, долговечность, выдерживает сильные нагрузки	Требует специнструмента для установки, сложный ремонт в полевых условиях
Липучки	Текстильные ленты Velcro, пришитые к тенту и раме	Быстрый монтаж/демонтаж, бесшумность, не требует дополнительных аксессуаров	Снижение эффективности при загрязнении, ограниченная ветроустойчивость
Стяжки	Нейлоновые хомуты или эластичные шнуры с крюками, продеваемые в петли на тенте	Универсальность, доступность материалов, простота замены	Требуют регулярной подтяжки, возможны перекосы при неравномерной фиксации

При комбинировании методов достигается оптимальный результат: например, основные углы фиксируют люверсами, а боковины усиливают стяжками. Обязательно учитывайте:

Распределение точек крепежа не реже чем через 40-50 см по периметру
Использование уплотнительных лент под люверсы для защиты материала от разрывов
Запас длины стяжек/шнуров на случай температурной деформации каркаса

Монтаж защитного днища (опционально)

Защитное днище предотвращает истирание и повреждение основного материала палатки при установке на каменистые, веткистые или неровные поверхности крыши автомобиля. Оно служит буферным слоем, особенно актуальным при частых выездах на дикую природу.

Используйте прочные износостойкие материалы: брезент, плотный Оксфорд (300D+) или Кордуру. Толщина ткани должна обеспечивать защиту без значительного утяжеления конструкции. Убедитесь, что размеры точно соответствуют периметру основания палатки с запасом 5-7 см по краям.

Этапы установки

Раскрой ткани
Разложите материал на ровной поверхности. Обведите контур основания палатки мелом, добавив припуски для креплений (10-15 см). Вырежьте заготовку острым ножом или ножницами.
Обработка кромок
Загните края на 2-3 см внутрь и прошейте двойным швом. Для усиления периметра пришейте ленту-стропу или обметайте края огнеупорной нитью.
Крепление к палатке
- Через люверсы: установите металлические люверсы по углам и через каждые 30 см, соедините с палаткой карабинами
- Липучки Velcro: пришейте ленту к днищу и нижнему краю палатки для быстрой фиксации
- Веревочные стяжки: проденьте шнур через кулису по периметру, стягивая с основанием
Дренажные отверстия
Вырежьте 4-5 отверстий Ø10 мм в центральной части для стока воды. Обшейте их прошитыми кольцами или обработайте термоплавкой лентой.

Проверяйте целостность креплений перед каждой поездкой. В зимний период очищайте днище от наледи во избежание деформации ткани.

Создание входа-навеса с противомоскитной сеткой

Основная задача – обеспечить удобный доступ в палатку и защиту от насекомых. Конструкция представляет собой прямоугольный каркас с натянутой сеткой, закреплённый на краю основного тента. Важно продумать герметизацию стыков и быстрый монтаж/демонтаж.

Ключевые элементы включают гибкие дуги для каркаса, плотную противомоскитную сетку с мелкой ячейкой, водостойкую ткань для козырька и систему креплений. Необходимо предусмотреть перекрытие полотен для защиты от дождя и ветра.

Материалы и сборка

Для каркаса используйте 2-3 алюминиевые дуги (от туристических палаток или гибкие трубки). Соедините их крестовиной или эластичным шнуром, формируя арку высотой 1,2-1,5 м. Последовательность работ:

Раскроите сетку и ткань козырька с запасом 10 см по периметру
Прошейте по верхнему краю сетки туннельные петли для продевания дуг
По боковым сторонам пришейте молнии или липучки для соединения с основным тентом

Защитный козырёк делается из основной ткани палатки:

Вырежьте трапециевидное полотно шириной 1,8-2 м у основания
Укрепите передний край пластиковой вставкой для жёсткости
Оснастите оттяжками с регуляторами на углах

Элемент	Размеры	Крепление
Сетка	Высота 1.5м, ширина 1.2м	Молния + магниты по низу
Козырёк	Глубина 0.7м, угол 25°	Струбцины к дугам

Сетка фиксируется внизу магнитными лентами на кузов авто. Для входа сделайте вертикальный разрез с двумя молниями, образующими Т-образный замок. Проверьте отсутствие зазоров при монтаже – насекомые проникают в малейшие щели.

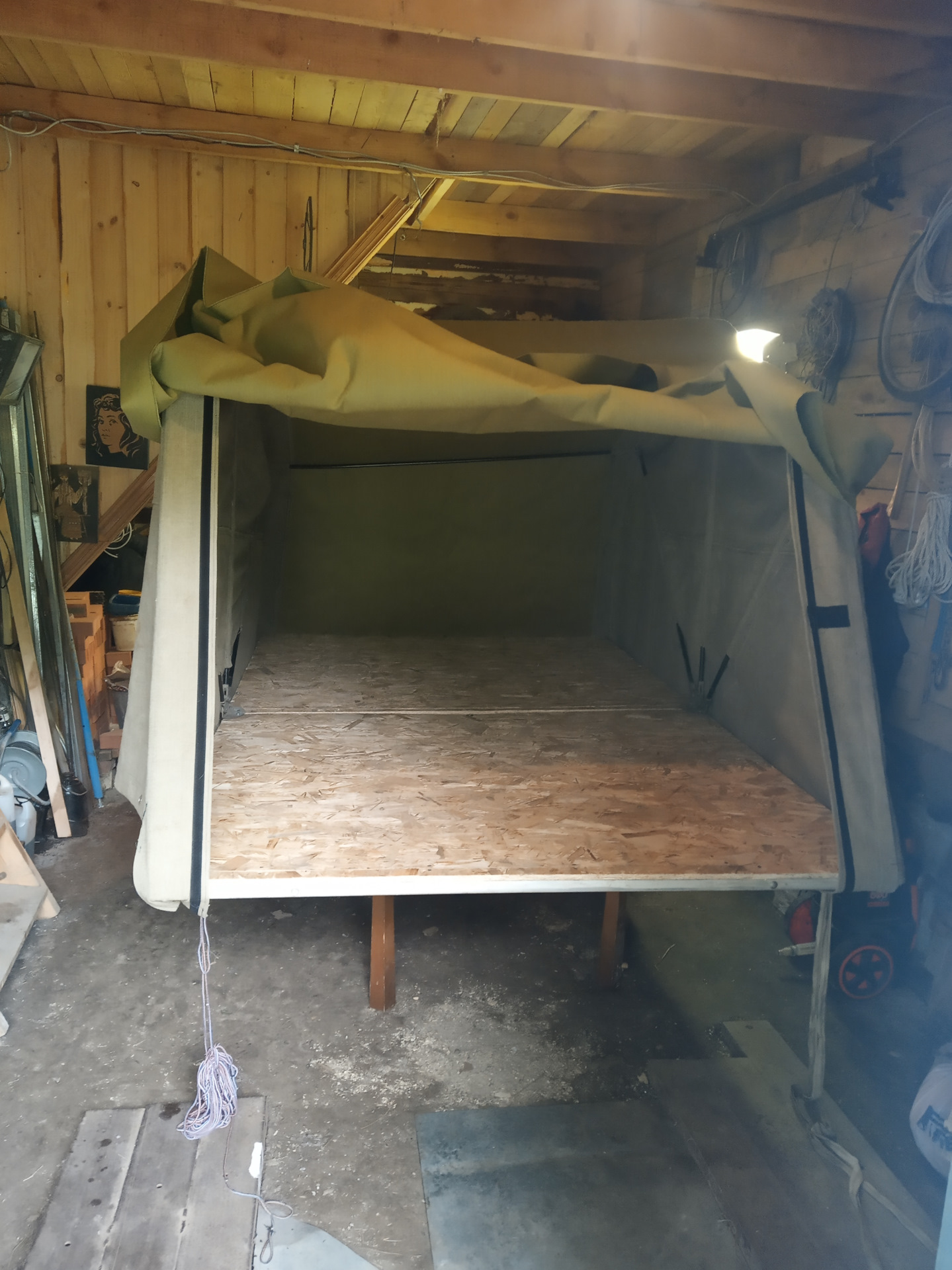

Тестовый монтаж палатки на земле

Перед установкой конструкции на автомобиль критически важно выполнить сухую сборку на ровной поверхности. Это позволяет отработать последовательность действий, выявить потенциальные сложности и проверить комплектность всех элементов без риска повреждения машины.

Распакуйте все детали согласно инструкции или собственным чертежам, разложите их в зоне монтажа. Убедитесь в наличии необходимого крепежа, проверьте целостность тентовой ткани, стоек и соединительных узлов. Подготовьте инструменты, которые потребуются для сборки.

Ключевые этапы проверки

Сборка каркаса: последовательно соедините дуги/стойки, контролируя совпадение крепежных отверстий и плотность фиксации стыков. Особое внимание уделите угловым соединениям.
Растяжка тента: накиньте полотно на каркас, равномерно распределите нагрузку. Фиксируйте оттяжки стартовыми колышками под углом 45° к земле.
Проверка геометрии: измерьте диагонали конструкции – расхождения не должны превышать 3-5%. Убедитесь в отсутствии перекосов и провисания ткани.

Параметр	Норма	Примечание
Натяжение оттяжек	Без складок	Корректировать длину строп
Зазоры в соединениях	≤ 1.5 мм	Усилить при необходимости
Ветровая устойчивость	Без деформации	Имитировать нагрузку вручную

Обязательные тесты: имитируйте порывы ветра, надавливая на каркас в разных точках. Проверьте работу молний, вентиляционных клапанов и люков. Удостоверьтесь, что все монтажные петли совпадают с крепежными точками на вашем авто.

После разборки отметьте мелом проблемные узлы для доработки. Если выявлены несоответствия размеров или дефекты материалов – устраните их до установки палатки на крышу.

Проверка креплений к автомобилю при полной нагрузке

Имитируйте эксплуатационные условия, разместив внутри палатки эквивалент максимального веса (люди + снаряжение). Используйте мешки с песком или другие утяжелители, равномерно распределив массу по площади пола. Убедитесь, что нагрузка соответствует реальным сценариям использования с запасом 15-20%.

Приложите динамическое воздействие: энергично покачайте конструкцию в разных направлениях, создавая вибрации и рывки. Проверьте поведение всех точек крепления к рейлингам, багажнику или дверным проемам – не должно возникать смещений, скрипов или деформации металлических элементов.

Контрольные параметры

Стабильность фиксаторов: Затяните ремни/стяжки с усилием, превышающим обычное на 30%. Проверьте отсутствие проскальзывания крепежных лент в замках.
Целостность точек соединения: Осмотрите места крепления кронштейнов к кузову авто на предмет трещин или деформации краски.
Равномерность натяжения: Все страховочные стропы должны работать синхронно без провисания отдельных элементов.

Элемент	Критерий проверки	Допустимое отклонение
Рейлинги/багажник	Прогиб под нагрузкой	≤ 3 мм
Тросы/ремни	Растяжение	≤ 2% от длины
Свароные швы каркаса	Деформация	Полное отсутствие

Повторите тест после 30-минутной выдержки под нагрузкой, обращая внимание на возможное ослабление узлов. Особое внимание – зонам контакта с острыми кромками кузова: установите защитные прокладки при обнаружении перетирания материала.

Тест на герметичность: обработка слабых мест

После сборки палатки критически важно провести тест на герметичность, имитируя дождь. Используйте шланг с распылителем или лейку, обливая конструкцию сверху и по бокам умеренным потоком воды, уделяя особое внимание стыкам, швам, местам крепления к рейлингам и участкам вокруг молний/люков. Внутри палатки внимательно осматривайте потолок и стенки при хорошем освещении, отмечая малейшие признаки протечек – мокрые пятна, капли или конденсат в проблемных зонах.

Обнаруженные слабые места требуют незамедлительной доработки. Просохшие участки с протечками тщательно обезжирьте, затем нанесите герметик (силиконовый или полиуретановый для тканей) кистью или шпателем, захватывая минимум 2–3 см вокруг дефекта. Для усиления швов и крупных стыков используйте водостойкую клеящую ленту (типа repair tape), плотно прикатывая её валиком. После обработки повторите тест, чтобы убедиться в устранении протечек.

Типичные проблемные зоны и методы их устранения

Стыки полотен: Проклейка внутренних швов герметизирующей лентой с последующей промазкой краёв герметиком.
Крепёжные узлы (отверстия под стяжки/болты): Установка резиновых уплотнительных шайб + нанесение герметика поверх крепежа.
Молнии и вентиляционные клапаны: Обработка пришивного периметра герметиком, проверка защитных планок-шторок.
Углы и места натяжения: Усиление армирующими накладками из основной ткани с двусторонней проклейкой.

Материал	Применение	Время высыхания
Силиконовый герметик	Швы, стыки, мелкие отверстия	4–6 часов
Клеящая ремонтная лента	Продольные швы, крупные стыки	Мгновенно (после прикатки)
Полиуретановая пропитка	Поверхностная обработка всей ткани	24 часа

Помните: многослойная обработка слабых точек надёжнее единичного нанесения. При отрицательных тестах под дождём палатка готова к эксплуатации.

Безопасная погрузка снаряжения в конструкцию

Правильное распределение веса внутри палатки критически важно для устойчивости автомобиля и предотвращения опрокидывания. Центр тяжести загруженной палатки должен находиться как можно ниже и максимально близко к центральной оси крыши, избегая смещения вбок или к краям.

Используйте прочные ремни с храповым механизмом или стропы для фиксации каждого предмета внутри палатки к точкам крепления на кузове или раме автомобиля. Снаряжение не должно свободно перемещаться или смещаться при резких маневрах, торможении или наклонах дороги.

Ключевые принципы размещения

Тяжелые предметы вниз: Укладывайте габаритный груз (холодильники, ящики с инструментами) на дно конструкции, ближе к центру крыши.
Легкие вещи сверху: Спальники, одежду, тенты размещайте в верхней части палатки.
Заполнение пустот: Прокладывайте мягкие вещи (одеяла, полотенца) между твердыми предметами для предотвращения их трения и смещения.

Тип снаряжения	Рекомендуемое положение	Метод крепления
Палатки, коврики	По бокам, вертикально	Стяжные ремни через петли
Продовольствие, вода	Центр, над осями колес	В ящиках с фиксацией к полу
Топоры, лопаты	Усиленные борта	Карабины за рукоятки

Проверьте предельную нагрузку: Суммарный вес палатки со снаряжением не должен превышать грузоподъемность крыши вашего автомобиля (указана в руководстве).
Контроль габаритов: Груз не должен выступать за пределы платформы палатки и ограничивать обзор водителю.
Испытание перед поездкой: Резко потрясите конструкцию руками, имитируя кочки – отсутствие смещений и посторонних звуков подтвердит надежность крепления.

Перед началом движения визуально убедитесь в сохранности всех узлов крепления и отсутствии перекоса палатки. Останавливайтесь для повторной проверки фиксации груза каждые 150-200 км пути.

Особенности эксплуатации в ветреную погоду

Сильный ветер создаёт экстремальные нагрузки на конструкцию самодельной палатки, повышая риск деформации каркаса, разрыва ткани или внезапного отсоединения креплений. Постоянное давление и рывки могут привести к ускоренному износу швов и точек фиксации к автомобилю, особенно если использованы ненадёжные материалы или упрощённые методы монтажа.

Парусность всей системы резко возрастает, что негативно влияет на устойчивость автомобиля и повышает расход топлива при движении. Даже в разложенном состоянии порывы ветра способны раскачивать палатку, создавая дискомфорт внутри и увеличивая шумовой фон, что мешает отдыху.

Ключевые меры безопасности

Обязательные действия перед установкой:

Проверка всех сварных швов, соединений каркаса и состояния тентовой ткани на отсутствие повреждений.
Использование дополнительных растяжек (динамические стропы или тросы) с грунтозацепами по периметру.
Установка ветрового экрана (если конструкцией предусмотрено) со стороны преобладающего ветра.

Рекомендации при сильном ветре:

Избегайте длительного пребывания в палатке при штормовых предупреждениях.
Регулярно осматривайте крепления к рейлингам и растяжки на предмет ослабления.
Сворачивайте палатку при порывах свыше 15 м/с, если она не рассчитана на такие нагрузки.

Фактор риска	Последствие	Способ минимизации
Вибрация каркаса	Разрушение соединений	Усиление углов распорками
Отрыв полотна	Разрыв ткани	Дублирование строп крест-накрест
Лобовое давление	Опрокидывание	Парковка автомобиля бортом к ветру

Способы утепления для холодного сезона

Основная задача утепления – минимизация теплопотерь через стенки палатки и пол, а также защита от конденсата. Самодельная конструкция требует продуманного выбора материалов и методов монтажа.

Эффективность зависит от сочетания теплоизоляционных свойств материалов, герметичности швов и правильной вентиляции. Необходимо учитывать вес утеплителей и их совместимость с каркасом автомобиля.

Практические методы теплоизоляции

Наружный слой:
- Зимний тент из плотной ПВХ-ткани или брезента с водоотталкивающей пропиткой
- Воздушная прослойка 2-3 см между основным тентом и утеплителем
Основной утеплитель:
- Пенополиэтилен (изолон, пенофол) толщиной 5-10 мм с фольгированным слоем внутрь
- Синтепон или холлофайбер в съемных чехлах для стен и потолка
Теплый пол:
- Каремат из EVA-пены толщиной от 10 мм
- Слоистая конструкция: алюминиевый отражатель + вспененный полиэтилен + коврик
Герметизация:
- Силиконовый герметик для швов и мест крепления к рейлингам
- Магнитные или липучные заслонки на вентиляционные отверстия

Элемент	Материал	Крепление
Крыша	Двухслойный тент + фольгированный изолон	Стяжные ремни через люверсы
Боковины	Съемные утеплительные панели с синтепоном	Кнопки или молния
Дверь/окна	Прозрачный ПВХ + москитная сетка	Магнитная лента

Дополнительно используйте термоодеяла с отражающим слоем на внутренних поверхностях и грелки длительного действия. Обязательно оставляйте вентиляционный зазор у потолка для вывода влаги.

Компактный алгоритм разборки и упаковки

Эффективная упаковка самодельной палатки критична для экономии пространства в багажнике и защиты конструкции от повреждений. Четкий алгоритм сокращает время сборки и гарантирует сохранность всех компонентов при транспортировке.

Ключевые принципы: последовательность действий, вытеснение воздуха при скрутке ткани, фиксация элементов перед укладкой в чехол. Используйте оригинальные крепежи и стропы для предотвращения смещения деталей.

Пошаговая инструкция

Подготовка:
- Удалите все предметы из палатки, проверьте отсутствие влаги
- Ослабьте натяжение тентовых оттяжек и расстегните молнии
Демонтаж каркаса:
1. Извлеките дуги из крепежных гильз (начинайте с центральных узлов)
2. Разделите составные трубки по секциям, сразу группируя по длине
Сворачивание тента:
- Расстелите материал на ровной поверхности
- Сложите вдвое по длине, выгоняя воздух ладонями
- Плотно скрутите в рулон от ветровой стороны к задней стенке
Упаковка в чехол:
1. Поместите свернутый тент на дно сумки
2. Уложите трубки каркаса вдоль стенок чехла параллельно рулону
3. Распределите мелкие детали (колышки, распорки) в зазорах
Компрессия:
- Затяните стропы-усилители чехла крест-накрест
- Используйте компрессионные ремни для финального сжатия объема

Этап	Инструменты	Время (мин)
Демонтаж каркаса	Перчатки, маркер для маркировки	3-5
Скрутка тента	Вакуумные мешки (опционально)	4-6
Фиксация упаковки	Стяжные ремни, карабины	2-3

Обслуживание каркаса: защита от коррозии

Каркас палатки постоянно подвергается агрессивным воздействиям: влага, дорожная соль, перепады температур и УФ-излучение провоцируют окисление металла. Без регулярной обработки ржавчина ослабит конструкцию, что приведёт к деформациям и снизит безопасность эксплуатации.

Профилактические меры включают очистку, нанесение защитных составов и контроль состояния соединений. Особое внимание уделите стыкам труб, сварным швам и внутренним полостям каркаса – там скапливается конденсат, ускоряющий коррозию.

Ключевые этапы обработки

Механическая очистка: Удалите рыхлую ржавчину металлической щёткой, наждачной бумагой или шлифмашинкой. Обезжирьте поверхности уайт-спиритом.
Грунтование: Нанесите антикоррозийный грунт (например, эпоксидный или фосфатирующий) в 1-2 слоя. Для труднодоступных мест используйте аэрозольные баллоны.
Защитное покрытие:
- Краска: алкидные или полиуретановые эмали для металла;
- Спецсоставы: резиновые антикоры, термостойкие лаки;
- Допзащита: силиконовая смазка для подвижных элементов креплений.

Проводите обработку ежегодно перед сезоном дождей. После экстремальных поездок (грязь, морское побережье) сразу очищайте каркас. Храните демонтированную конструкцию в сухом помещении.

Чистка и пропитка тканевых элементов

Тщательно очистите ткань от грязи, пыли и органических остатков с помощью мягкой щетки и воды, избегая агрессивных моющих средств, способных повредить защитное покрытие. Для стойких загрязнений используйте специализированные составы для технических тканей, строго следуя инструкции производителя по концентрации и времени воздействия.

Перед пропиткой убедитесь в полном высыхании материала – влажная обработка снизит эффективность водоотталкивающих составов. Равномерно нанесите пропитку распылителем или губкой, уделяя особое внимание швам и местам креплений, где чаще всего происходит проникновение влаги.

Ключевые этапы обслуживания

Сушка: Раскладывайте палатку в тени на горизонтальной поверхности, избегая прямых солнечных лучей во избежание деформации и выцветания
Выбор пропитки: Применяйте составы на фторуглеродной основе (DWR), совместимые с исходной пропиткой производителя
Тестирование: После обработки проверьте водоотталкивающие свойства, капнув воду на поверхность – капли должны скатываться, не впитываясь

Обработку повторяйте минимум раз в сезон или после экстремальных погодных условий. Храните ткань в сухом проветриваемом месте в свободном свернутом состоянии, не допуская образования заломов и контакта с маслами или растворителями.

Устранение типовых неисправностей в полевых условиях

Повреждения ткани – наиболее частая проблема при эксплуатации самодельной палатки. Механические порезы от веток или истирание о крепления требуют немедленного ремонта для предотвращения разрастания дефекта. Влажная погода усугубляет ситуацию, делая своевременное вмешательство критически важным.

Отказ элементов крепления или каркаса способен парализовать всю конструкцию. Растяжки, узлы соединений, импровизированные распорки испытывают постоянные динамические нагрузки, особенно на бездорожье. Наличие базового ремкомплекта и понимание методов восстановления функциональности – обязательное условие для автономных поездок.

Диагностика и оперативное восстановление

Неисправность	Материалы для ремонта	Алгоритм действий
Протечки в швах/проколы	Водостойкий клей (типа "Момент"), кусок плотной ткани, спиртовая салфетка	Обезжирьте зону повреждения Вырежьте заплатку с запасом 2-3 см Нанесите клей на обе поверхности Прижмите грузом на 15-20 минут
Разрыв строп/креплений	Ремонтная лента (webbing), карабины, стяжки-хомуты	Соедините порванные концы двойным рыболовным узлом Усилите место разрыва хомутами Замените фурнитуру карабинами при полном разрушении
Деформация каркаса	Алюминиевые трубки, изолента, деревянные рейки	Зафиксируйте место излома шиной из рейки Плотно обмотайте изолентой внахлест Для трубчатых конструкций вставьте внутренний вкладыш
Срыв ветрозащитных оттяжек	Камни, паракорд, колышки из веток	Импровизируйте колья из прочных веток Используйте "узел проводника" для крепления к камням Перенаправьте нагрузки через дополнительные узлы

При повреждении молний очистите зубья щеткой, смажьте графитом (карандашом) или мылом. Если бегунок заклинило – аккуратно подденьте его ножом, предварительно ослабив напряжение ткани. Для временной герметизации расходящихся швов используйте универсальные зажимы или пришейте петли для шнуровки.

Модернизация базовой конструкции лестницей

Интеграция стационарной или съёмной лестницы решает ключевую проблему доступа к палатке, особенно для детей или при установке на высоких автомобилях. Конструктивно лестница крепится к силовому каркасу палатки через усиленные кронштейны, обеспечивая жёсткую фиксацию под оптимальным углом 60-75 градусов. Для безопасности обязательны противоскользящие накладки на ступенях и дублирующая страховочная стропа у верхнего портала.

Материалом служит алюминиевый профиль квадратного сечения 30х30 мм (для лёгкости) или влагостойкая фанера толщиной 18-20 мм (для бюджетных вариантов). Крепёж – только нержавеющие болты М8 с контргайками, исключая саморезы из-за вибрационных нагрузок. Нижний упор лестницы оснащается регулируемым башмаком для компенсации неровностей грунта.

Ключевые этапы модернизации

Расчёт нагрузки: суммарный вес пользователей + 30% запас
Разработка кронштейнов: сталь 3 мм с рёбрами жёсткости
Сборка марша: сварка ступеней с шагом 250-300 мм
Тест на устойчивость: имитация боковых качаний

Параметр	Алюминий	Фанера
Вес (длина 2 м)	4.2 кг	7.8 кг
Макс. нагрузка	150 кг	120 кг
Защита	Анодирование	Олифа + лак

Важно: при креплении к крыше авто используйте только штатные точки (поручни, рейлинги) без сверления кузова! Для складных моделей продумайте фиксатор в транспортном положении – вибрация на ходу может повредить петли.

Варианты организации внутреннего пространства

Эффективное зонирование критически важно для комфорта в ограниченном пространстве автомобильной палатки. Основной принцип – вертикальное разделение на функциональные уровни: спальную зону размещают вверху на жестком основании крыши, а нижний ярус отводят под хранение и перемещение. Для изоляции мокрой/грязной обуви и снаряжения обязателен тамбур у входа, отделенный плотной шторкой или перегородкой из брезента.

Гибкость конфигурации достигается съемными органайзерами и трансформируемой мебелью. Откидной столик, крепящийся к борту палатки, экономит место при приеме пищи, а складные полки по углам позволяют хранить мелкие предметы без загромождения прохода. Натяжные сетчатые карманы на стенках и потолке незаменимы для фонарей, документов или одежды.

Ключевые элементы обустройства

Спальные платформы:
- Раскладывающиеся поперечные латы с матрасом
- Двухуровневые койки для семьи из 3-4 человек
Системы хранения:
- Выдвижные ящики под спальным местом
- Подвесные кофры на стропах под потолком
- Магнитные держатели для металлических предметов

Зона	Рекомендуемые решения	Материалы
Рабочая (кухня/стол)	Складная консоль + LED-лента	Алюминиевый профиль, текстолит
Тамбур	Съемный влагозащитный коврик	ПВХ, рифленый EVA
Вентиляция	Москитные сетки + рукава-дефлекторы	Сетка fiberglass, нейлон

Приоритезируйте безопасность: все тяжелые предметы фиксируйте стропами, острые углы мебели закрывайте накладками.
Используйте светоотражающие вставки на стенках для визуального расширения пространства.
Продумайте крепления для гаджетов: USB-хабы на липучках, карманы с окошками для powerbank.

Сравнение стоимости самоделки и коммерческих решений

Самодельная палатка на крышу автомобиля обладает главным преимуществом – существенно более низкой стоимостью материалов. Основные затраты приходятся на брезент или плотную ткань (водоотталкивающую или с пропиткой), утеплитель (если нужен), крепежные элементы (ремни, карабины, стяжки), металлический или деревянный каркас (трубы, уголки, бруски), герметик для швов и фурнитуру (молнии, люверсы). При наличии подручных материалов (старых тентов, ненужных трубок) итоговая цена может быть минимальной.

Коммерческие решения, напротив, требуют единовременной значительной финансовой инвестиции. Цены на готовые автопалатки известных брендов стартуют от 20-30 тысяч рублей за базовые модели и легко достигают 100-150 тысяч рублей и выше за варианты премиум-класса с улучшенными материалами, утеплением, вентиляцией, большими размерами или дополнительными опциями. Стоимость напрямую зависит от бренда, качества материалов, сложности конструкции, размера и сезона использования (3-сезонные или 4-сезонные).

Ключевые аспекты сравнения

Помимо прямой стоимости, важно учитывать скрытые факторы:

Временные затраты: Самоделка требует много часов на проектирование, поиск материалов, пошив и сборку. Готовое решение доступно сразу.
Надежность и безопасность: Коммерческие палатки проходят тесты на ветроустойчивость, водонепроницаемость и безопасность крепления. Качество самоделки зависит от навыков мастера и тщательности исполнения.
Гарантии и сервис: Покупная палатка имеет гарантию и возможность ремонта/запчастей. За самоделку отвечает исключительно создатель.
Комфорт и функциональность: Готовые модели часто продуманы до мелочей (вентиляция, москитные сетки, карманы, тамбуры). В самоделке эти элементы нужно разрабатывать и реализовывать самостоятельно.

Итоговая таблица сравнения:

Критерий	Самодельная палатка	Коммерческая палатка
Прямые затраты (материалы/покупка)	От 3-5 тыс. руб. (эконом) до 10-15 тыс. руб. (качественные материалы)	От 20-30 тыс. руб. (база) до 100+ тыс. руб. (премиум)
Временные затраты	Высокие (дни/недели на изготовление)	Минимальные (установка за минуты)
Надежность и безопасность	Зависит от опыта и тщательности изготовителя	Сертифицирована, проверена производителем
Комфорт и функциональность	Ограничена навыками и временем создателя	Оптимизирована, включает продуманные элементы комфорта
Гарантия и поддержка	Отсутствует	Предоставляется производителем

Вывод: Самоделка – вариант для энтузиастов с навыками, стремящихся к максимальной экономии и готовых вложить время. Коммерческое решение – оптимальный выбор для тех, кто ценит время, надежность, комфорт и гарантии, несмотря на высокую начальную стоимость.

Список источников

Информация для статьи собрана из открытых материалов, посвященных автомобильному туризму и самостоятельному изготовлению снаряжения. Источники включают экспертные мнения, практические руководства и технические обсуждения.

Ниже представлен перечень ключевых ресурсов, использованных при подготовке материала. Они помогут глубже изучить конструктивные особенности и методы создания палаток.

Тематические форумы автомобилистов (Drive2.ru, OffRoadDrive) – реальные проекты пользователей с чертежами и фотоотчетами
Видеоплатформы (YouTube) – мастер-классы по пошиву тента и креплению конструкции
Специализированные сайты по автотуризму (4x4info, Overlanding) – обзоры материалов и техник монтажа
Блоги путешественников – полевые испытания самодельных решений в разных климатических условиях
Техническая документация – стандарты безопасности для багажников и динамических нагрузок
Патентные базы – описания оригинальных механизмов крепления палаток к автомобилям
