Принцип работы обратного клапана топливной системы дизеля

Статья обновлена: 18.08.2025

Топливная система дизельного двигателя обеспечивает точную подачу горючего под высоким давлением. Надежность её работы напрямую влияет на мощность, экономичность и экологические показатели силового агрегата.

Обратный клапан выполняет критически важную функцию в контуре подачи топлива. Этот компонент поддерживает остаточное давление в системе после остановки двигателя, предотвращая её развоздушивание.

Статья рассматривает принцип действия обратного клапана, его конструктивные особенности и типовые места установки в топливных магистралях. Особое внимание уделено диагностике неисправностей клапана и их влиянию на запуск дизельного двигателя.

Типы конструкции обратных клапанов для дизельного топлива

Обратные клапаны в дизельных топливных системах предотвращают противоток горючего, сохраняют остаточное давление после остановки двигателя и обеспечивают стабильную подачу при запуске. Конструктивное исполнение напрямую влияет на надежность, герметичность и устойчивость к агрессивной среде солярки.

Разнообразие конструкций обусловлено рабочими параметрами системы, требованиями к пропускной способности и условиями эксплуатации. Основные типы клапанов отличаются принципом действия запорного элемента и способом обеспечения герметичности седла.

Основные типы обратных клапанов

Шариковые:
Запорный элемент – стальной или керамический шарик. Прижим к седлу осуществляется пружиной. Открывается под давлением топлива, перекатываясь в камере. Недостаток – чувствительность к абразивным частицам в топливе.
Тарельчатые (лепестковые):
Запорный элемент – плоский диск (тарелка) из износостойкого сплава. Пружина конического типа обеспечивает осевой прижим к седлу. Отличаются высокой герметичностью и ремонтопригодностью.

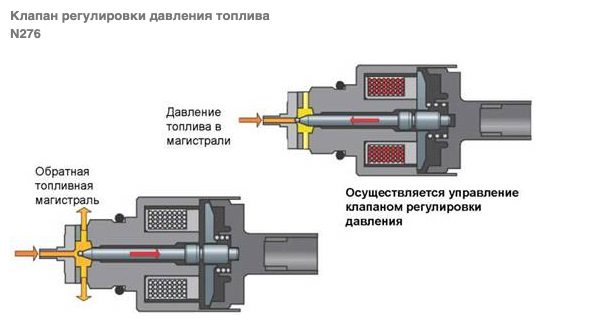

Конусные (игольчатые):
Запорный элемент – конусная игла, точно притираемая к седлу. Применяются в системах высокого давления (Common Rail, ТНВД) для точного дозирования. Требуют высокой чистоты топлива.
Мембранные:
Гибкая полимерная или металлическая мембрана изгибается под давлением топлива, открывая проход. Устанавливаются в участках с низким давлением (подкачивающие насосы, топливозаборники бака). Уязвимы к механическим повреждениям.

Тип клапана	Рабочее давление	Критичные факторы
Шариковый	До 6 бар	Чистота топлива, износ шарика
Тарельчатый	До 15 бар	Состояние уплотнений, коррозия
Конусный	Свыше 200 бар	Точность притирки, загрязнения
Мембранный	До 3 бар	Целостность мембраны, температурные деформации

Места установки обратного клапана в контуре питания

Обратный клапан в топливной системе дизельного двигателя устанавливается в ключевых точках для обеспечения однонаправленного движения топлива и предотвращения слива или потери давления после остановки мотора. Его корректное расположение критично для поддержания постоянной готовности системы к запуску и защиты компонентов от повреждений.

Основные точки монтажа включают участки, где требуется блокировать обратный поток или удерживать остаточное давление. Это исключает образование воздушных пробок, облегчает холодный пуск и сохраняет целостность контура при длительных простоях.

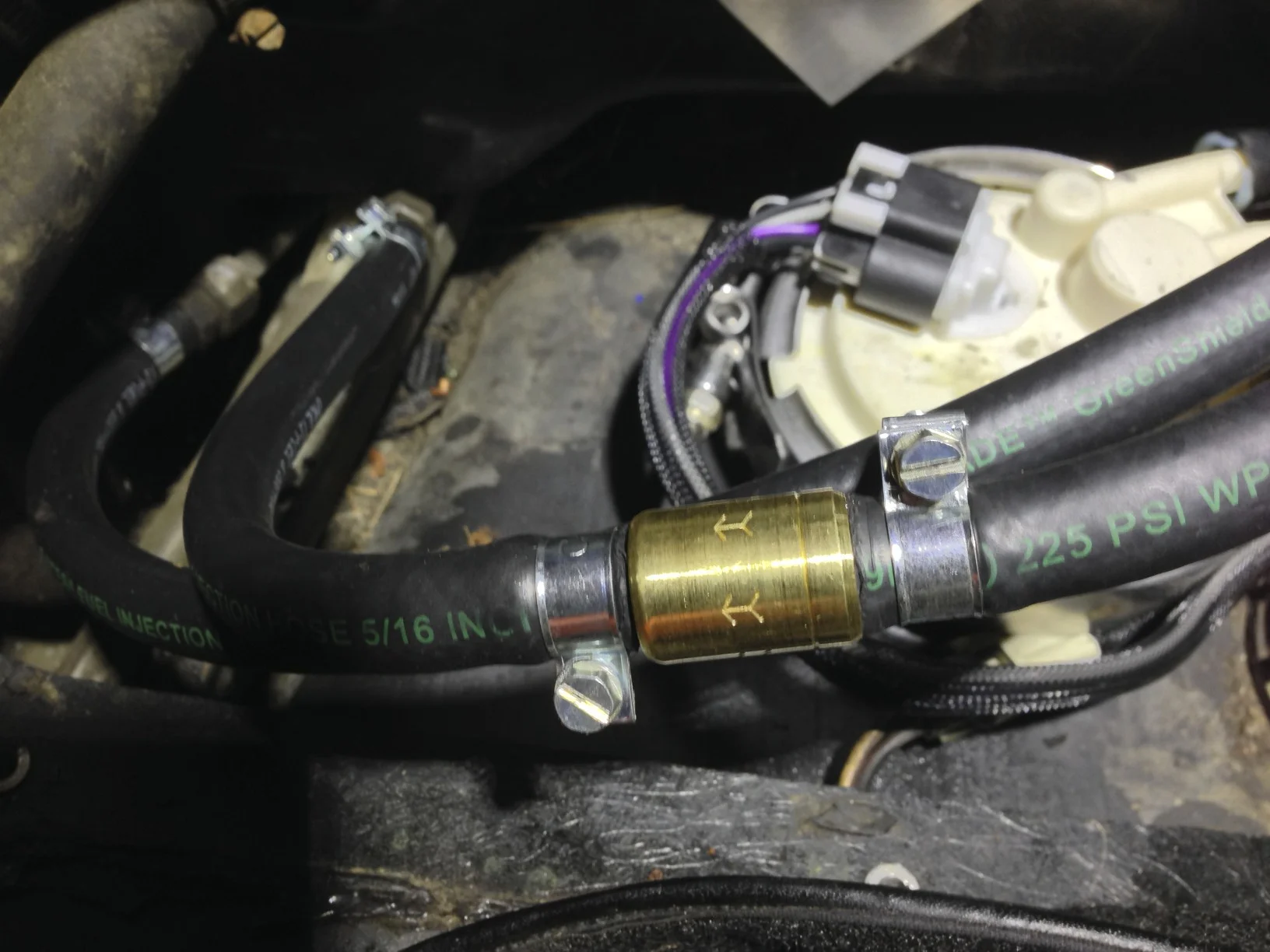

После подкачивающего насоса (в топливном баке или рядом): Предотвращает слив топлива из магистрали обратно в бак, сохраняя давление в системе при выключенном двигателе.

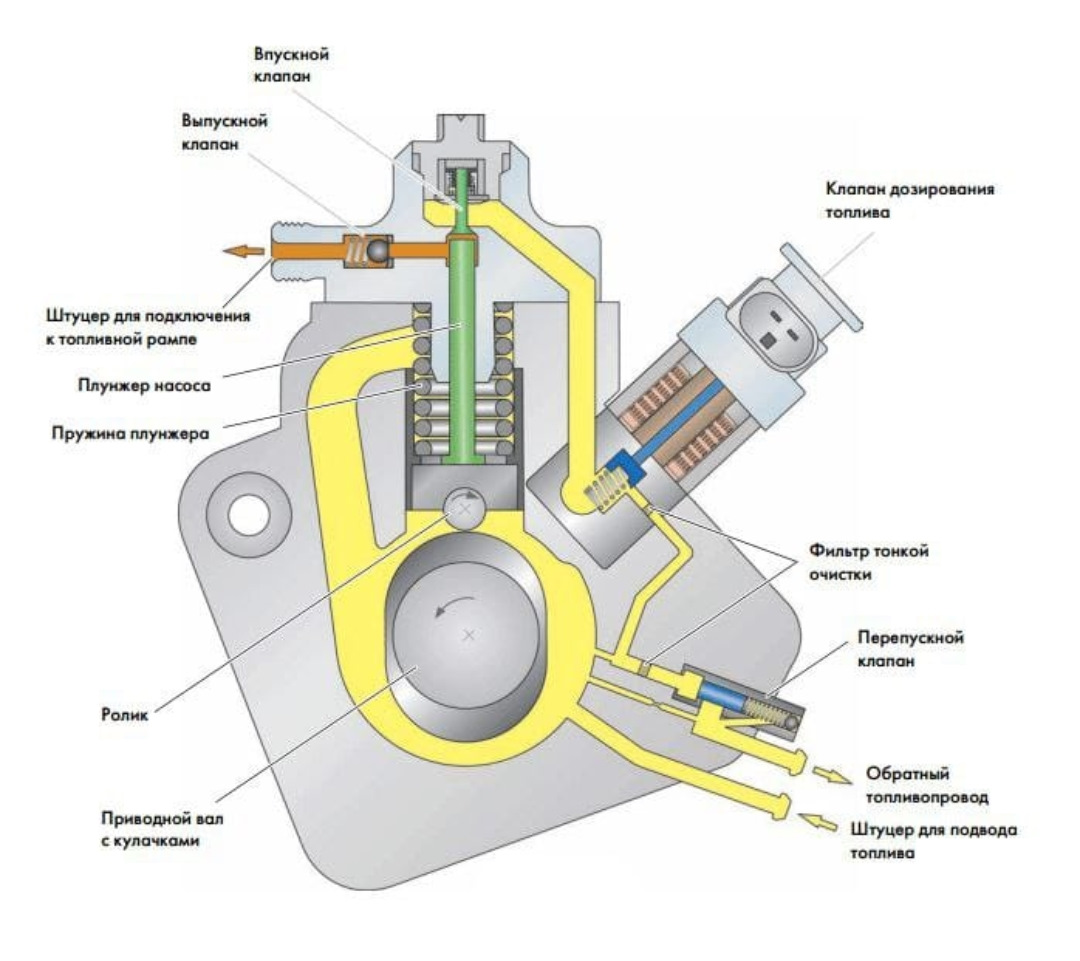

На входе в ТНВД (Топливный Насос Высокого Давления): Блокирует обратное движение горючего из насоса в подающую магистраль, обеспечивая его постоянное заполнение.
В сливной (обратной) магистрали перед топливным баком: Ограничивает поток излишков топлива только в направлении бака, исключая паразитную циркуляцию или подсос воздуха.
Внутри топливного фильтра тонкой очистки: Интегрируется в конструкцию фильтра для удержания топлива внутри корпуса и предотвращения осушения при остановке.
На выходе из системы предпускового подогрева (если установлена): Не допускает обратного тока разогретого топлива в нагревательный контур.

В некоторых конструкциях клапан может совмещаться с другими элементами (например, с перепускным клапаном ТНВД). Точное расположение всегда определяется схемой конкретной топливной системы и требованиями производителя двигателя.

Признаки неисправности или износа обратного клапана

Основным симптомом неисправности обратного клапана топливной системы дизельного двигателя является сложный запуск мотора после длительной стоянки. Топливо стекает обратно в бак из-за утраты клапаном герметичности, что приводит к образованию воздушных пробок в магистрали высокого давления.

Вторым характерным признаком выступает нестабильная работа двигателя на холостом ходу и при переходных режимах. Падение давления в топливной рампе из-за подсасывания воздуха провоцирует рывки, плавание оборотов и повышенную вибрацию силового агрегата.

Дополнительные индикаторы проблем

Самопроизвольная остановка двигателя после резкого сброса газа
Увеличение времени прокрутки стартера при попытке запуска
Падение мощности и реакции на педаль акселератора
Появление воздушных пузырей в прозрачных участках топливопровода

Диагностировать неисправность клапана можно путем замера давления в топливной системе специальным манометром. Падение показаний ниже нормы в течение 5-10 минут после остановки двигателя подтверждает потерю герметичности. Визуальный осмотр также может выявить подтеки солярки в зоне установки элемента.

Поддержание давления останова как ключевая задача клапана

Обратный клапан в топливной системе дизельного двигателя критически важен для сохранения давления в магистрали после остановки двигателя. Это давление, называемое давлением останова, предотвращает попадание воздуха в топливную рампу, форсунки и насос высокого давления при выключении зажигания.

Без корректной работы клапана давление быстро падает до атмосферного, приводя к образованию воздушных пробок. Последующая проблема запуска (особенно "на горячую") возникает из-за необходимости длительной прокрутки коленвала для удаления воздуха и восстановления рабочего давления в системе.

Механизм работы и последствия неисправности

Принцип поддержания давления основан на автоматической блокировке обратного потока топлива. Когда двигатель заглушен:

Клапан немедленно перекрывает линию возврата топлива в бак.
Запертое топливо создаёт герметичную "пробку" в напорной магистрали.
Давление сохраняется на уровне, достаточном для предотвращения парообразования и подсоса воздуха.

Типичные признаки отказа клапана:

Затруднённый запуск после кратковременной остановки двигателя.
Неустойчивая работа на холостом ходу первые секунды после запуска.
Падение мощности и "чихание" двигателя при резком нажатии на педаль газа.

Параметр	Исправный клапан	Неисправный клапан
Давление через 30 мин после остановки	5-15 бар (зависит от системы)	Менее 1 бар
Время запуска "на горячую"	Менее 2 секунд	5-15 секунд с прокруткой
Наличие воздушных пробок	Отсутствуют	Присутствуют в ТНВД/рампе

Эффективность клапана напрямую влияет на ресурс топливного насоса и форсунок – работа без смазки под воздействием кавитации при наличии воздуха ускоряет их износ. Регулярная диагностика давления останова является обязательной процедурой при обслуживании дизельных систем Common Rail.

Диагностика пропуска давления через обратный клапан

Пропуск давления через негерметичный обратный клапан топливной системы дизельного двигателя проявляется характерными симптомами. Основным признаком являются трудности с запуском двигателя после длительной стоянки, особенно на холодную, требующие многократных прокруток стартера. После остановки мотора наблюдается заметное падение давления в топливной рампе, что фиксируется диагностическим сканером через параметр "Фактическое давление топлива" (FRP) при выключенном зажигании.

Дополнительными индикаторами проблемы служат повышенная шумность работы топливного насоса высокого давления (ТНВД) при запуске и неустойчивая работа двигателя на холостом ходу в первые секунды после пуска. Возможно увеличение времени впрыска, регистрируемое электронным блоком управления (ЭБУ) для компенсации утечек. Визуальный осмотр соединений топливопроводов низкого давления иногда выявляет подтекания, но их отсутствие не исключает неисправность клапана.

Методы проверки

Для точной локализации неисправности применяют следующие методы диагностики:

Контроль падения давления в рампе:
- Запустить двигатель, прогреть до рабочей температуры
- Зафиксировать давление в рампе (через сканер или манометр)
- Заглушить двигатель и отслеживать скорость падения давления
- Критическое падение >50-100 бар за 5-10 минут указывает на утечку
Механическая проверка клапана:
- Демонтировать обратный клапан с топливной магистрали
- Проверить ход плунжера (должен перемещаться без заклинивания)
- Оценить состояние уплотнительных поверхностей и пружины
- Продуть клапан сжатым воздухом (пропуск в обратном направлении недопустим)
Тест на противодавление:
- Установить манометр в разрыв магистрали между ТНВД и клапаном
- Запустить двигатель, зафиксировать давление
- Заглушить двигатель – быстрое падение показаний подтверждает негерметичность

Параметр	Исправный клапан	Неисправный клапан
Скорость падения давления после остановки	Менее 20 бар/мин	Более 50 бар/мин
Давление в магистрали низкого давления	Стабильное (3-6 бар)	Снижено, возможны пульсации
Сопротивление обратному потоку	Полная блокировка	Частичная или полная пропускная способность

Важно! Перед заменой клапана необходимо исключить другие причины падения давления: износ уплотнений ТНВД, дефекты форсунок, повреждения топливных трубок или негерметичность регулятора давления. Диагностику рекомендуется сопровождать сканированием кодов ошибок (типовые: P0087, P0191, P1287), хотя их отсутствие не гарантирует исправность узла.

Последствия залипания обратного клапана в открытом положении

Зависание обратного клапана топливной системы дизеля в открытом состоянии приводит к потере его основной функции – предотвращению обратного тока топлива в бак. Это нарушает нормальную работу системы, в первую очередь, после остановки двигателя.

Отсутствие герметичности в обратной магистрали или на входе топливоподкачивающего насоса вызывает стекание топлива из магистралей высокого давления и топливной рампы (если она есть) обратно в бак под действием силы тяжести.

Основные негативные последствия:

Затрудненный запуск двигателя, особенно "на холодную": После стоянки топливная система оказывается пустой или заполненной воздухом. Топливному насосу высокого давления (ТНВД) и топливоподкачивающему насосу требуется значительное время на прокачку системы и удаление воздушных пробок для создания необходимого давления.
Воздушные пробки (завоздушивание): Стекание топлива создает разрежение, втягивающее воздух через потенциально неплотные соединения в магистралях низкого давления (особенно на всасывающей стороне насоса). Воздух в системе препятствует нормальной подаче топлива и работе ТНВД.
Повышенная нагрузка и износ топливоподкачивающего насоса: Насосу постоянно приходится работать в режиме "прокачки" пустой системы и преодоления сопротивления воздуха, что сокращает его ресурс.
Неустойчивая работа двигателя после запуска: Пока система полностью не прокачается и воздух не будет удален, двигатель может работать с перебоями, дергаться или глохнуть.
Увеличенное время работы стартера: Для преодоления сопротивления воздуха и заполнения системы топливом при каждом запуске требуется более длительная прокрутка коленчатого вала стартером.
Потенциальный износ плунжерных пар ТНВД: Топливо в системе низкого давления также выполняет смазывающую функцию для плунжерных пар ТНВД. Воздушные пробки и работа "всухую" на старте ускоряют их износ.
Коррозия компонентов: Воздух, попавший в систему, содержит влагу, которая может вызывать коррозию внутренних поверхностей топливной аппаратуры (насосов, форсунок, магистралей).

Сводная таблица последствий

Симптом	Непосредственная причина	Конечное следствие
Долгий запуск "на холодную"	Пустая топливная система, воздушные пробки	Повышенный износ стартера, аккумулятора
Неустойчивая работа после запуска	Наличие воздуха в ТНВД и форсунках	Потеря мощности, повышенная вибрация
Частое "завоздушивание"	Подсос воздуха на всасывании при разрежении	Постоянные проблемы с запуском и работой
Густой белый дым при запуске	Подача неполноценной топливовоздушной смеси	Недожог топлива, загрязнение окружающей среды
Повышенный шум топливного насоса	Работа насоса с большой нагрузкой при прокачке воздуха	Преждевременный выход насоса из строя

Последствия заклинивания обратного клапана в закрытом состоянии

Полная блокировка подачи топлива в двигатель приводит к немедленной остановке мотора при возникновении неисправности во время работы. При попытке запуска стартер проворачивает коленвал без воспламенения топливно-воздушной смеси, так как горючее физически не поступает в цилиндры.

Топливный насос высокого давления (ТНВД) продолжает работу в режиме "сухого хода", создавая критическую нагрузку на приводные механизмы. В контуре между насосом и заклинившим клапаном возникает избыточное давление, многократно превышающее расчетные нормы для элементов топливной магистрали.

Критические повреждения системы:

Деформация плунжерных пар ТНВД из-за работы без смазки и охлаждения топливом
Разрушение топливных трубок и повреждение соединений от гидроударов
Выход из строя регулятора давления и датчиков топливной рампы
Образование микротрещин в корпусе насоса и форсунок
Утечки горючего в местах соединений с риском возгорания

Компонент	Характер повреждения	Следствие
ТНВД	Задиры рабочих поверхностей	Падение давления впрыска
Топливопроводы	Разрыв магистралей	Полная потеря герметичности
Уплотнения	Выдавливание сальников	Нарушение геометрии посадочных мест

Методы проверки работоспособности обратного клапана

Проверка обратного клапана в топливной системе дизельного двигателя критически важна для стабильной работы мотора и предотвращения потери давления в рампе после остановки. Неисправность клапана приводит к трудному запуску, падению мощности и повышенной нагрузке на ТНВД.

Диагностика выполняется несколькими способами в зависимости от конструкции системы и доступного оборудования. Основные методы включают визуальный осмотр, измерение параметров давления и анализ поведения двигателя при различных режимах эксплуатации.

Основные методы диагностики

Для точной оценки состояния клапана применяют следующие подходы:

Контроль давления после остановки двигателя:
- Подключить манометр к топливной рампе
- Завести мотор, дать поработать 2-3 минуты
- Заглушить двигатель и засечь время падения давления
- Критическое падение ниже нормы за 5-10 минут указывает на негерметичность клапана
Проверка вакуумным насосом:
Отсоединить обратную магистраль, создать разрежение 0.5-0.7 Бар. Удерживание вакуума 60 секунд подтверждает герметичность, быстрое падение - износ седла или мембраны.
Анализ работы двигателя:
- Длительный запуск "на горячую"
- Плавающие обороты на холостом ходу
- Характерные хлопки в топливной магистрали при остановке мотора

Симптом	Метод проверки	Норма
Падение давления в рампе	Замер манометром после остановки ДВС	Не более 10% за 10 мин
Подсос воздуха	Вакуумирование обратной магистрали	Удержание 0.5 Бар ≥ 60 сек
Кавитация ТНВД	Визуальный осмотр клапана и уплотнений	Отсутствие трещин и деформаций

Важно! При использовании электронных сканеров анализируют параметр "Фактическое давление в рампе" сразу после включения зажигания. Значение ниже 150-200 Бар до стартера свидетельствует о негерметичности клапана.

Замена обратного клапана: пошаговая процедура

Замена обратного клапана необходима при потере давления в топливной рампе, затрудненном пуске двигателя или видимых утечках топлива. Эта процедура восстанавливает герметичность контура низкого давления, предотвращает подсос воздуха и обеспечивает стабильную работу дизеля.

Перед началом работ убедитесь в наличии нового клапана с идентичными характеристиками. Обязательно соблюдайте меры пожарной безопасности: отключите АКБ, исключите источники открытого огня, подготовьте ветошь для сбора топлива. Работайте в хорошо проветриваемом помещении.

Сброс давления в системе
- Отсоедините минусовую клемму аккумулятора
- Ослабьте гайку топливоподкачивающего насоса для стравливания давления
- Соберите вытекающее топливо в емкость
Демонтаж старого клапана
Определите место установки клапана (чаще в топливном насосе высокого давления или фильтре тонкой очистки). Отсоедините подводящий и отводящий топливопроводы, используя торцевые ключи. Аккуратно выкрутите клапан спецключом, избегая повреждения посадочного места.
Подготовка и установка нового клапана
- Очистите резьбовое гнездо от загрязнений
- Проверьте маркировку стрелки направления потока на корпусе
- Нанесите тонкий слой герметика на резьбу (только если рекомендовано производителем)
- Вверните клапан вручную до упора, затем затяните динамометрическим ключом с усилием, указанным в технической документации
Проверка герметичности
Подсоедините топливные магистрали, восстановите подключение АКБ. Запустите двигатель и визуально осмотрите зону замены на предмет подтеканий. При отсутствии утечек проверьте давление в рампе диагностическим сканером.

Критерии выбора нового обратного клапана

Основным параметром при подборе является совместимость с конкретной моделью двигателя и топливной системой. Необходимо учитывать установочные размеры, тип резьбы (метрическая, дюймовая, коническая), диаметр присоединительных портов и конструкцию корпуса для обеспечения герметичного монтажа в штатное положение.

Рабочее давление клапана должно соответствовать характеристикам топливного насоса высокого давления (ТНВД) и регулятора. Превышение допустимого давления приведет к преждевременному износу или разрушению седла и запорного элемента. Диапазон рабочих температур обязан покрывать реальные условия эксплуатации дизеля, включая прогрев и максимальные тепловые нагрузки.

Дополнительные ключевые факторы

Тип запорного механизма: шариковый (простой, для умеренных давлений) или тарельчатый (высокая точность срабатывания в системах Common Rail).
Материал корпуса и уплотнений: латунь/сталь (коррозионная стойкость), фторопласт/Viton (совместимость с дизтопливом и биодизельными смесями).
Давление открытия: минимальное усилие, необходимое для преодоления пружины (должно соответствовать характеристикам топливоподкачивающего насоса).

Параметр	Значение	Последствия несоответствия
Пропускная способность	≥ расхода ТНВД	Падение мощности, перегрев топлива
Направление потока	Совпадение со штатным клапаном	Нулевая производительность системы
Ресурс	≥ 100 000 км	Частые замены, риск гидроудара

Обязательна проверка наличия сертификатов (ISO/TS 16949, OEM-одобрение) и соответствия экологическим нормам. Предпочтение следует отдавать оригинальным комплектующим (OEM) или проверенным аналогам Tier-1 поставщиков (Bosch, Denso, Delphi).

Влияние обратного клапана на легкость холодного запуска дизеля

Обратный клапан предотвращает слив топлива из магистралей и топливного насоса обратно в бак после остановки двигателя. Исправный клапан сохраняет систему заполненной топливом, создавая остаточное давление. При последующем запуске это исключает необходимость длительной прокачки насосом воздушных пробок, что критично для дизеля, где топливо служит смазкой для плунжерных пар.

В холодных условиях вязкость солярки возрастает, а эффективность работы топливоподкачивающего насоса снижается. Наличие заправленных топливом магистралей до форсунок позволяет немедленно начать подачу под давлением. Отсутствие воздуха в системе сокращает время нагнетания рабочего давления ТНВД, необходимое для впрыска и воспламенения топливовоздушной смеси.

Последствия неисправности клапана

Подсос воздуха: при сливе топлива образуются воздушные пробки, требующие ручной прокачки системы перед запуском
Сухой запуск: насос работает "вхолостую" до заполнения магистралей, ускоряя износ деталей
Увеличение времени прокрутки: стартеру требуется 3-5 секунд дополнительной работы для создания давления
Неустойчивый запуск: двигатель глохнет после первых вспышек из-за нестабильной подачи топлива

Для диагностики проверяют падение давления в рампе после выключения зажигания. Норма - не более 20-30 бар за 5 минут. При утечках через негерметичный клапан давление падает моментально, что фиксируется сканером через датчик давления топлива.

Предотвращение попадания воздуха через обратный клапан

Воздушные пробки в топливной системе дизеля критически нарушают работу двигателя. Воздух снижает смазывающую способность солярки, провоцирует коррозию компонентов и вызывает перебои впрыска. Главная угроза – полная потеря мощности из-за нарушения гидравлической целостности контура высокого давления.

Обратный клапан блокирует подсос воздуха при остановке двигателя или разгерметизации магистрали. Он поддерживает остаточное давление в системе после выключения зажигания, создавая "топливную пробку". Эта пробка предотвращает дренаж горючего обратно в бак и заполнение магистралей воздухом через потенциально негерметичные соединения.

Принцип работы и ключевые функции

Механизм защиты от аэрации реализуется через:

Автоматическое запирание потока при падении давления ниже расчетного значения
Использование подпружиненного шарикового или тарельчатого затвора
Создание минимального противодавления (0.2-0.8 бар) в питающей магистрали

Критичные параметры для эффективной работы:

Параметр	Значение	Последствия нарушения
Давление срабатывания	0.15-0.3 бар	Затрудненный пуск двигателя
Пропускная способность	≥ номинального расхода ТНВД	Падение мощности на высоких оборотах
Герметичность седла	Не более 1 капли/мин при 3 барах	Дренаж топлива при стоянке

Типовые места установки:

На выходе топливоподкачивающего насоса
В линии возврата избытка топлива (обратка)
Перед фильтром тонкой очистки

Обратный клапан в системе ручной подкачки топлива

Обратный клапан в контуре ручной подкачки топлива предотвращает обратный отток горючего в топливный бак при работе подкачивающего насоса. Он интегрируется в магистраль между топливным баком и ручной помпой, обеспечивая однонаправленное движение дизельного топлива. При нажатии на рычаг помпы клапан открывается под давлением, пропуская топливо к фильтрам и ТНВД, а при отпускании – мгновенно закрывается.

Отказ клапана приводит к потере давления в системе: топливо самопроизвольно стекает в бак, вызывая воздушные пробки и затрудненный пуск двигателя. Характерные признаки неисправности – необходимость многократной подкачки перед запуском и быстрое падение давления в насосе после прекращения работы помпы. Для диагностики проверяют герметичность соединений и сопротивление клапана при продувке (должен пропускать воздух только в одном направлении).

Ключевые функции и особенности

Быстродействие: Срабатывает при минимальном давлении (0,1–0,3 бар), блокируя обратный поток за доли секунды.
Установка: Монтируется вблизи топливного бака или в корпусе ручной помпы, часто совмещен с сетчатым фильтром-отстойником.
Конструкция: Шариковый или тарельчатый тип с пружиной из коррозионностойкой стали.

Параметр	Значение
Рабочее давление открытия	0,1–0,3 бар
Диаметр проходного сечения	6–8 мм (типовое)
Ресурс	≥100 000 циклов

Важно: При замене клапана обязательно используют топливные уплотнители, стойкие к дизельному топливу и вибрациям. Негерметичность соединений провоцирует подсос воздуха, что нарушает работу системы.

Особенности обслуживания клапанов на топливе с присадками

Использование топливных присадок (депрессорных, антикоррозионных, моющих) требует повышенного внимания к диагностике и очистке обратных клапанов. Химические компоненты добавок способны образовывать вязкие отложения при контакте с резиновыми уплотнениями и металлическими поверхностями клапанного механизма.

Агрессивные моющие присадки могут ускорять деградацию эластомеров, приводя к потере герметичности седла клапана. Парафиновые соединения в зимнем дизтопливе кристаллизуются на подвижных элементах при низких температурах, блокируя их ход.

Ключевые аспекты обслуживания

При работе с топливом, содержащим присадки, критически важны:

Сокращение интервалов замены топливных фильтров – отложения интенсивнее забивают фильтрующие элементы
Визуальный контроль уплотнений на предмет набухания или растрескивания резины
Проверка давления срабатывания клапана специальным стендом для выявления залипаний

Для очистки деталей запрещено применять ацетон или бензин – растворители разрушают материалы уплотнений. Рекомендуется:

Промывка в ультразвуковой ванне со спецжидкостями на керосиновой основе
Механическая очистка мягкими щетками без абразивов
Сушка сжатым воздухом под низким давлением

Тип присадки	Риск для клапана	Мера профилактики
Моющие (detergents)	Разъедание резиновых манжет	Использование Viton-уплотнений
Антигелевые	Клейкие отложения на пружине	Сезонная промывка перед зимой
Цетаноповышающие	Коксование при перегреве	Контроль температуры топливной магистрали

Обязательная проверка герметичности клапана после обслуживания проводится методом вакуумирования – падение давления в системе не должно превышать 0.1 Бар за 10 минут. При замене выбирайте клапаны с маркировкой «совместим с присадками» (compatible with additives).

Связь падения давления в рампе и состояния обратного клапана

Падение давления в топливной рампе дизельного двигателя напрямую указывает на неисправность обратного клапана, ответственного за поддержание остаточного давления после остановки мотора. При нарушении герметичности этого элемента топливо стекает обратно в бак через магистраль низкого давления, что приводит к резкому снижению давления в рампе. Это провоцирует длительный запуск двигателя "на холодную", так как системе требуется время для восстановления рабочего давления.

Износ уплотнительных колец, деформация седла клапана или засорение его механических элементов частицами грязи являются основными причинами потери герметичности. Диагностика выполняется путем замера давления в рампе после выключения зажигания: быстрое падение ниже порогового значения (обычно 100-150 бар за 5-10 минут) подтверждает неисправность клапана.

Последствия и признаки неисправности

Ключевые симптомы, сопутствующие данной проблеме:

Затрудненный пуск после длительной стоянки
Плавающие обороты в первые секунды работы
Увеличение циклов работы топливного насоса перед запуском
Потеря мощности при резком ускорении

Время падения давления	Состояние клапана	Рекомендуемые действия
Менее 50 бар за 10 мин	Норма	Контроль при плановом ТО
100-150 бар за 5 мин	Начальная стадия износа	Диагностика уплотнений
Свыше 200 бар за 3 мин	Критическая негерметичность	Замена клапана

Игнорирование проблемы вызывает ускоренный износ ТНВД из-за постоянной работы под нагрузкой для компенсации утечек. В дизельных системах Common Rail дополнительно возникают ошибки по датчику давления (P0087/P0193), активирующие аварийный режим. Для восстановления работоспособности требуется замена клапана или его ремонтных комплектов с последующей адаптацией системы.

Работа обратного клапана при аварийной остановке двигателя

При аварийной остановке дизельного двигателя обратный клапан мгновенно блокирует обратное движение топлива по магистрали низкого давления. Это предотвращает слив горючего из топливопроводов и насоса высокого давления (ТНВД) обратно в бак, сохраняя систему заполненной.

Клапан срабатывает под действием пружины или перепада давления, изолируя участок между ТНВД и баком. Такая герметизация исключает подсос воздуха и образование паровых пробок, которые осложняют последующий запуск двигателя после устранения аварии.

Ключевые функции защиты

Удержание остаточного давления в контуре ТНВД для мгновенной подачи топлива при запуске
Предотвращение сухого хода насосных элементов за счет сохранения топливной "подушки"
Блокировка утечек через магистрали при разгерметизации системы

В системах Common Rail клапан дополнительно страхует аккумулятор топлива, не допуская критического падения давления в рампе при внезапной остановке. Это снижает риски гидроударов и повреждения форсунок.

Профилактика обмерзания обратного клапана топливной системы в зимних условиях

Обмерзание обратного клапана возникает из-за кристаллизации воды, содержащейся в дизельном топливе или сконденсировавшейся в системе при перепадах температур. Ледяные частицы блокируют подвижный элемент клапана, нарушая его герметичность и препятствуя поддержанию давления в магистрали.

Комплексная профилактика направлена на минимизацию влаги в топливе, предотвращение ее замерзания и защиту узлов системы от переохлаждения. Ключевые меры включают следующие действия.

Использование сезонного топлива: Заливка зимней (арктической) солярки с депрессорными присадками, понижающими температуру застывания парафинов и точки помутнения.
Применение антигелей: Добавление проверенных депрессорных присадок в бак перед заправкой согласно дозировке производителя. Антигели препятствуют слипанию кристаллов парафина и связывают свободную воду.
Контроль влаги: Регулярный слив отстоя из фильтра-сепаратора и бака. Установка топливных фильтров с подогревом (электрическим или рециркуляционным) для предотвращения кристаллообразования.
Теплоизоляция: Утепление топливных магистралей и узлов системы (особенно обратного клапана и фильтра) термочехлами или изоляционными материалами для замедления охлаждения.
Герметичность системы: Проверка целостности топливного бака, крышки горловины и соединений. Предотвращение контакта топлива с атмосферной влагой минимизирует конденсацию.
Прогрев перед пуском: Кратковременное включение штатного подогревателя (при наличии) или предпусковых свечей накаливания для повышения температуры в моторном отсеке.

Список источников

При подготовке материала об обратном клапане топливной системы дизельных двигателей использовались специализированные технические издания и профильные ресурсы. Основное внимание уделялось авторитетным источникам, содержащим детализированное описание конструкции и принципов работы компонентов.

Ниже представлен перечень ключевых источников, содержащих актуальную информацию по устройству, диагностике и обслуживанию топливных систем. Все материалы включают подробные технические характеристики и схемы работы обратных клапанов.

Гришкевич А.И. "Топливная аппаратура современных дизелей"
Руководство по ремонту Common Rail-систем (Bosch, Delphi, Denso)
Кузнецов А.С. "Конструкции и расчет автотракторных двигателей"
Технический бюллетень SAE J2845 "Обратные клапаны в топливопроводах"
Учебное пособие "Системы питания дизельных двигателей" (МАДИ)
Каталог компонентов топливных систем Stanadyne
Протоколы испытаний обратных клапанов (НИИ Автопром)
Методическое руководство по диагностике ТНВД Zexel
