Проверка соленоидов АКПП - методы диагностики работоспособности

Статья обновлена: 18.08.2025

Соленоиды АКПП – ключевые компоненты управления переключением передач. Они регулируют поток трансмиссионной жидкости под давлением, напрямую влияя на чёткость переключений и работу фрикционов.

Неисправность соленоидов проявляется толчками при смене передач, пробуксовкой, переходом АКПП в аварийный режим или некорректным выбором скорости. Своевременная диагностика предотвращает ускоренный износ фрикционных дисков и гидроблока.

Проверка работоспособности соленоидов возможна без разборки коробки. Основные методы включают компьютерную диагностику кодами ошибок, измерение электрических параметров мультиметром, тестирование отклика на подачу напряжения и анализ давления в магистралях.

Поиск расположения соленоидов в вашей модели АКПП

Точное расположение соленоидов зависит от конструкции конкретной трансмиссии и марки автомобиля. В большинстве современных АКПП блок соленоидов (гидроблок) монтируется внутри поддона коробки передач, непосредственно под клапанной плитой. Для доступа потребуется демонтировать поддон и фильтр АКПП, после чего станут видны электромагнитные клапаны, закрепленные на металлической плате болтами или фиксаторами.

В некоторых моделях (например, ZF 6HP) часть соленоидов может располагаться снаружи корпуса АКПП – на боковой крышке или в отдельном модуле. Редко, но встречается верхнее размещение гидроблока под аккумулятором или в моторном отсеке (некоторые Chrysler, Jeep). Для точной идентификации используйте специфичные для вашего авто источники.

Ключевые методы поиска:

Официальная документация: Руководства по ремонту (Haynes, Autodata) содержат схемы разборки с нумерацией соленоидов.
Электронные каталоги:
- Порталы TecDoc или PartSouq – введите VIN для просмотра взрыв-схемы гидроблока
- Базы данных производителей (Aisin, ZF) – доступны через дилерские сервисы
Маркировка на гидроблоке: Буквенно-цифровые коды на клапанной плите (например, 09G для VW) помогут идентифицировать тип АКПП.

Тип АКПП	Типовое расположение	Особенности доступа
GM 4L60E	Внутри поддона, левая сторона гидроблока	Требуется снятие корпуса дросселя
Ford 6F35	Под крышкой ГБЦ со стороны водителя	Нужен демонтаж воздуховода
Toyota U660E	В поддоне, справа от дифференциала	Доступ через технологическое окно

Важно: При визуальном осмотре обратите внимание на цветные провода и разъемы – каждый соленоид имеет индивидуальную распиновку. Количество клапанов варьируется от 4-5 (в 4-ступенчатых АКПП) до 12+ (в современных 8-9 ступенчатых трансмиссиях).

Визуальный осмотр на повреждения корпуса и контактов

Отсоедините электрический разъем соленоида, предварительно сняв его с корпуса АКПП или получив доступ к блоку клапанов. Очистите корпус и контакты от грязи и масляных отложений с помощью безворсовой салфетки и очистителя электрооборудования – это позволит выявить скрытые дефекты.

Внимательно изучите состояние пластикового или металлического корпуса соленоида под ярким освещением. Ищите трещины, сколы, оплавленные участки или следы перегрева (потемнение пластика). Проверьте целостность уплотнительных колец и наличие деформаций на посадочных поверхностях.

Ключевые элементы для проверки

Корпус: Трещины, сколы, следы перегрева (почернение/оплавление), деформации.
Электрический разъем: Окисление контактов, загрязнение, следы влаги или масла внутри, поврежденные/погнутые штырьки.
Провода: Перетертая изоляция, разрывы жил у основания разъема или корпуса соленоида.
Уплотнения: Разрывы, расслоение, потеря эластичности резиновых колец.
Фильтрующая сетка (если есть): Засорение металлической стружкой, отложениями, разрывы.

Проверка электрического сопротивления мультиметром

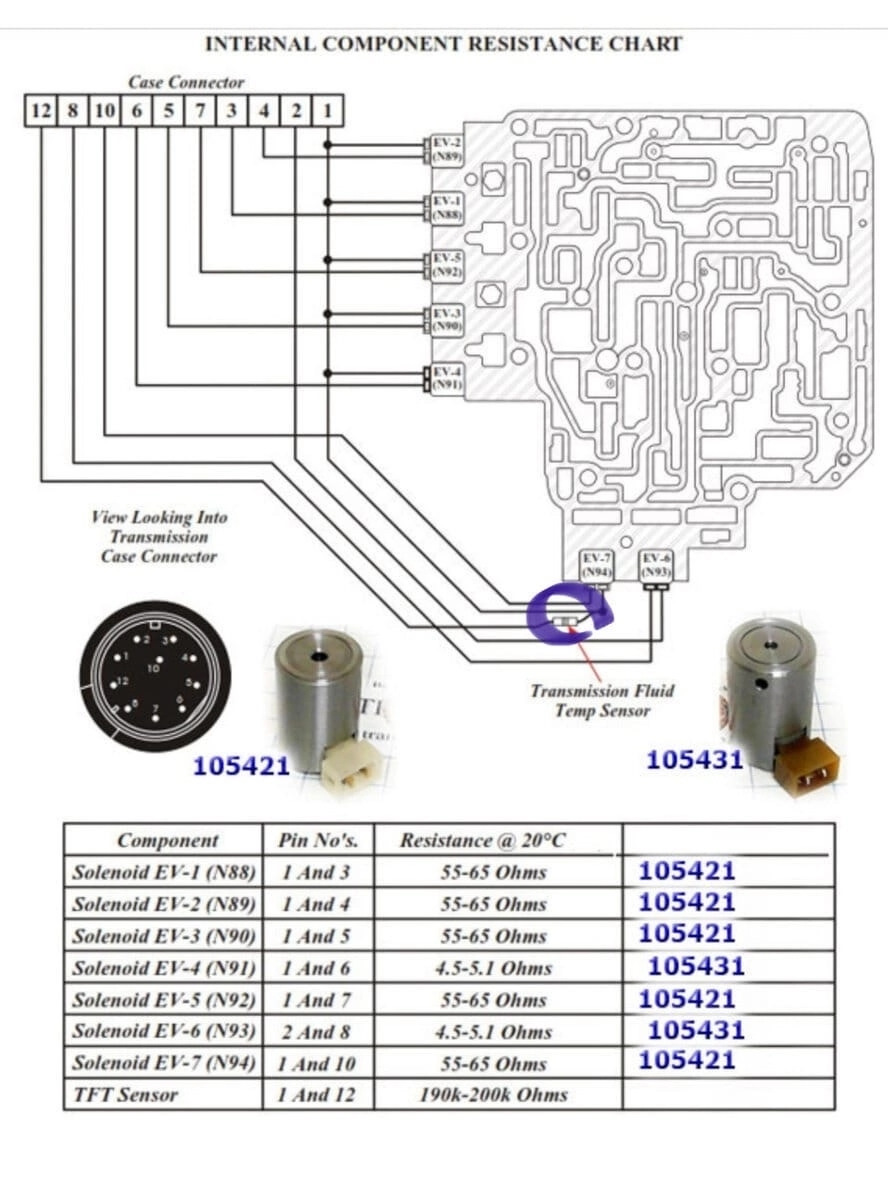

Проверка сопротивления обмотки соленоида – это фундаментальный метод диагностики его электрической целостности. Она позволяет выявить такие основные неисправности, как обрыв цепи (бесконечно высокое сопротивление) или короткое замыкание (очень низкое или нулевое сопротивление).

Для проведения проверки необходим цифровой мультиметр, переключенный в режим измерения сопротивления (Омы, символ Ω). Крайне важно знать эталонное значение сопротивления для конкретной модели соленоида и его типа (например, для линейного соленоида управления давлением или соленоида переключения передач), так как оно может варьироваться от единиц до десятков Ом.

Пошаговая процедура измерения

Необходимые действия:

Отключите разъем соленоида. Полностью отсоедините электрический разъем от проверяемого соленоида. Это гарантирует изоляцию цепи соленоида от управляющей электроники АКПП.
Подготовьте мультиметр. Установите переключатель мультиметра в режим измерения сопротивления (Ω). Если мультиметр имеет несколько диапазонов, выберите диапазон, соответствующий ожидаемому значению (обычно это диапазон 200 Ом или 2 кОм).
Подключите щупы. Прикоснитесь щупами мультиметра к контактным ножкам соленоида (не к контактам разъема АКПП!). Для двухконтактных соленоидов подключение произвольное. Для соленоидов с тремя и более контактами необходимо точно определить, к каким именно контактам подходит обмотка – потребуется электрическая схема АКПП.
Считайте показания. Зафиксируйте значение сопротивления, отображаемое на дисплее мультиметра.
Сравните с эталоном. Сопоставьте измеренное значение сопротивления с номинальным значением, указанным в спецификациях производителя для данного соленоида.

Интерпретация результатов:

Показание мультиметра	Возможная неисправность	Состояние соленоида
OL (Over Limit) или 1 (на некоторых моделях), очень высокое значение (в МОм)	Обрыв обмотки	Неисправен. Ток через обмотку не идет.
~0 Ом (или близко к нулю, например, 0.1 - 0.5 Ом)	Межвитковое короткое замыкание или КЗ на корпус	Неисправен. Слишком большой ток.
Значение в пределах нормы (например, 5.0 Ом ± 0.5 Ом)	Электрическая цепь обмотки цела	Электрически исправен (на данном этапе).
Значение заметно ниже нормы (но не ноль)	Частичное межвитковое замыкание	Неисправен. Параметры работы нарушены.
Значение заметно выше нормы (но не бесконечность)	Ухудшение контактов, начало разрушения обмотки	Неисправен или скоро выйдет из строя.

Важно помнить: Проверка сопротивления – это базовый тест электрической целостности. Он не гарантирует полную исправность соленоида. Соленоид с нормальным сопротивлением может иметь механические дефекты (заклинивание плунжера, износ), негерметичность или проблемы с производительностью под нагрузкой. Для полной диагностики требуются дополнительные проверки: тест на механическую свободу хода плунжера, проверка опорных уплотнений и финальная проверка работы под давлением масла (гидравлический тест).

Критическое замечание: Сопротивление обмотки сильно зависит от температуры! Сравнивайте измеренные значения только с нормативами, указанными для соответствующей температуры (часто 20°C или 25°C). Измерение на холодном соленоиде покажет заниженное значение относительно нормы для 25°C. Если спецификации недоступны, сравнивайте сопротивление всех соленоидов одного типа между собой на АКПП одной температуры – значительные отличия одного из них указывают на проблему.

Тестирование цепи управления на обрыв и короткое замыкание

Проверка целостности цепи управления соленоидами начинается с визуального осмотра проводки и разъемов. Ищите повреждения изоляции, окисленные контакты, нарушенные фиксаторы или следы перегрева. Любые физические дефекты требуют устранения перед дальнейшей диагностикой.

Подключите мультиметр в режиме измерения сопротивления (Ω) к контактам соленоида через разъем АКПП. Отключите разъем блока управления для изоляции цепи. Убедитесь, что зажигание автомобиля выключено во избежание повреждения электроники.

Проверка на обрыв цепи

Установите щупы мультиметра на соответствующие клеммы цепи соленоида. Исправная цепь покажет сопротивление в пределах спецификации производителя (обычно 10-30 Ом). Если прибор отображает:

«OL» или «1» (бесконечность) – цепь разорвана
Крайне высокие значения (свыше 100 Ом) – частичное нарушение контакта

Проверка на короткое замыкание

Переключите мультиметр в режим прозвонки (значок диода) или измерения минимального сопротивления. Выполните тесты:

На массу: Один щуп – на контакт цепи соленоида, второй – на кузов/минус АКБ. Звуковой сигнал или сопротивление ≈0 Ом указывает на КЗ
Между цепями: Поочередно проверьте соседние контакты соленоидов. Отсутствие сигнала – норма, звуковая индикация – межвитковое замыкание

Показания мультиметра	Диагноз	Действия
10-30 Ом	Цепь исправна	Проверить сигнал управления
«OL» / >100 Ом	Обрыв цепи	Поиск обрыва в проводах/разъемах
≈0 Ом (на массу)	Короткое замыкание	Проверить повреждение изоляции

Важно: При выявлении отклонений отсоедините соленоид от жгута и перепроверьте отдельно цепь и сам соленоид. Это исключит ложные показания из-за внутренней неисправности катушки.

Проверка соленоидов АКПП подачей напряжения напрямую

Подключите источник питания напрямую к контактам соленоида для имитации управляющего сигнала от ЭБУ АКПП. Используйте блок питания или автомобильный аккумулятор с напряжением, соответствующим номиналу проверяемого элемента (обычно 12V). Обязательно соблюдайте полярность подключения.

При подаче напряжения исправный соленоид должен издавать четкий щелчок – это свидетельствует о физическом перемещении сердечника. Отсутствие звука указывает на неработоспособность катушки или заклинивание плунжера. Для соленоидов переменного тока (например, управляющих давлением) дополнительно проверьте отсутствие вибрации корпуса пальцами.

Порядок действий и интерпретация результатов

Подготовка: Снимите соленоид с коробки передач, очистите от загрязнений
Схема подключения:

Источник + → Силовой контакт соленоида

Источник - → Корпус/массовый контакт
Критерии исправности:
1. Акустический: отчетливый щелчок при включении/отключении
2. Тактильный: вибрация у VFS-соленоидов, перемещение штока
3. Электрический: отсутствие искрения, перегрева обмотки

Внимание: Не подавайте напряжение дольше 2-3 секунд во избежание перегрева катушки! Для соленоидов с плунжером дополнительно проверьте свободный ход штока после срабатывания – заедание свидетельствует о механическом износе.

Контроль скорости движения штока при включении

Для проверки работоспособности соленоида необходимо измерить время срабатывания его штока при подаче управляющего сигнала. Задержка между подачей напряжения и полным выдвижением/втягиванием штока должна соответствовать техническим нормативам производителя АКПП (обычно в диапазоне 20-500 мс).

Используйте осциллограф с датчиком положения штока или специализированный стенд для фиксации момента начала движения и достижения крайних положений. Разница во времени между идентичными соленоидами одной АКПП не должна превышать 10-15%.

Методика замера

Последовательность действий:

Подайте на соленоид номинальное рабочее напряжение (указано в спецификации)
Фиксируйте момент:
- Начало перемещения штока
- Достижение крайней точки
Повторите тест 3-5 раз для исключения погрешности

Критерии неисправности:

Задержка срабатывания превышает норму на 20% и более
Шток движется рывками или с заклиниваниями
Отсутствие реакции в течение 1 секунды

Тип несоответствия	Возможная причина
Замедленное движение	Загрязнение каналов, износ плунжера, слабая пружина
Отсутствие движения	Обрыв обмотки, механическое заклинивание
Движение с рывками	Задиры на штоке, низкое напряжение питания

Анализ сигналов управления через осциллограф

Осциллограф позволяет визуализировать управляющие импульсы ЭБУ АКПП, подаваемые на соленоиды. Этот метод дает точное представление о форме, амплитуде, длительности и частоте сигналов, что невозможно определить мультиметром. Анализ формы волны помогает выявить скрытые неисправности, такие как просадки напряжения или нарушения временных характеристик, которые влияют на переключение передач.

Для диагностики необходимо подключить щупы осциллографа параллельно цепи управления соленоидом. Точки измерения: сигнальный провод от ЭБУ и "масса" автомобиля. Важно использовать режим постоянного тока (DC) и правильно настроить масштаб по вертикали (0.5-2 В/дел) и горизонтали (2-10 мс/дел), чтобы захватить весь рабочий цикл сигнала.

Интерпретация осциллограмм

Нормальный сигнал ШИМ:

Прямоугольные импульсы с резкими фронтами (без завалов)
Амплитуда соответствует напряжению бортовой сети (12-14 В)
Стабильная частота и скважность при фиксированных режимах работы

Типичные аномалии и связанные неисправности:

Форма сигнала	Возможная причина
Просадка амплитуды (>30%)	Обрыв в обмотке, коррозия контактов, неисправность драйвера ЭБУ
Искажение фронтов импульсов	Межвитковое замыкание соленоида, плохой контакт в разъеме
Плавающая скважность	Ошибки ЭБУ, проблемы с датчиками АКПП
Полное отсутствие сигнала	Обрыв цепи, отказ драйвера ЭБУ, программная ошибка

Порядок проверки:

Прогреть АКПП до рабочей температуры
Активировать диагностический режим для принудительного управления соленоидами
Сравнить осциллограммы всех каналов управления между собой
Изменять режимы работы (P-R-N-D) для анализа сигналов под нагрузкой

Особое внимание уделите соответствию реальной скважности сигнала требуемым значениям для конкретной передачи. Расхождения более 15% указывают на неисправность цепи управления или механические проблемы гидроблока. Для точной интерпретации сверяйтесь с эталонными осциллограммами производителя.

Диагностика ошибок гидроблока через сканер АКПП

Сканирование электронной системы управления АКПП позволяет выявить ошибки, связанные с работой соленоидов гидроблока. Подключите диагностический сканер к OBD-II разъему автомобиля, запустите специализированное ПО для автоматических трансмиссий и считайте сохраненные в ЭБУ коды неисправностей.

Обращайте особое внимание на ошибки типа P07XX (класс неисправностей трансмиссии), указывающие на проблемы цепи управления соленоидами: обрывы, короткие замыкания, механические заклинивания или отклонения электрических параметров. Сверьте полученные коды с технической документацией производителя для точной интерпретации.

Анализ параметров работы соленоидов

После считывания ошибок используйте сканер в режиме живых данных для оценки фактической работы клапанов:

Проверьте сопротивление цепи каждого соленоида через сканер (норма: 5-20 Ом)
Сравните фактические показатели давления в магистралях с эталонными значениями
Проанализируйте реакцию системы на принудительное включение/отключение клапанов через сканер

Тип ошибки	Возможная причина	Проверяемые параметры
P0740-P0790	Неисправности цепи соленоидов блокировки ГДТ, переключения передач	Сопротивление, давление в контуре, реакция на тест
P0960-P0970	Проблемы управления соленоидами давления (PCS)	Рабочий цикл ШИМ, корреляция с нагрузкой двигателя

При выявлении несоответствий выполните дополнительную аппаратную диагностику: проверьте целостность проводки, контакты разъемов гидроблока и отсутствие загрязнений в гидравлических каналах. Комбинирование сканерной диагностики с механическими проверками обеспечивает точную локализацию неисправности соленоидов.
