Прямая и обратная полярность аккумулятора

Статья обновлена: 18.08.2025

При установке или замене автомобильного аккумулятора критически важно учитывать расположение его клемм.

Неправильное подключение проводов может вывести из строя электронные системы автомобиля или вызвать короткое замыкание.

Понятия прямая полярность и обратная полярность определяют положение положительной и отрицательной клемм на корпусе батареи.

Данная статья поможет различать эти типы и избежать опасных ошибок при подключении источника питания.

Что такое полярность аккумулятора

Полярность аккумулятора определяет расположение его токовыводов относительно лицевой стороны корпуса. Это критически важный параметр при подборе батареи для автомобиля, так как неправильное подключение клемм вызывает короткое замыкание и выводит технику из строя.

Стандартом считается ориентация клемм при взгляде на аккумулятор спереди (этикеткой к себе). Прямая и обратная полярность – основные схемы, встречающиеся в легковых авто. Их различие обусловлено конструктивными особенностями машин.

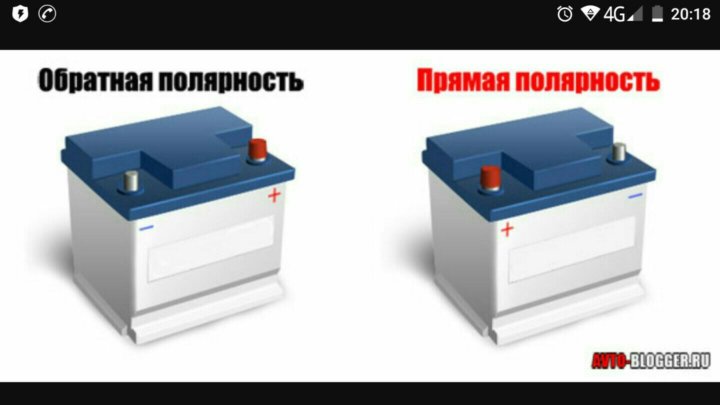

Типы полярности и их особенности

Прямая полярность (российская/европейская):

• Положительная клемма (+) находится слева
• Отрицательная клемма (-) – справа
• Маркируется цифрой 1 или литерой L
• Характерна для отечественных авто (ВАЗ, ГАЗ) и многих европейских моделей

Обратная полярность (азиатская/евро):

• Положительная клемма (+) расположена справа
• Отрицательная клемма (-) – слева
• Обозначается цифрой 0 или литерой R
• Применяется в азиатских (Toyota, Kia) и некоторых европейских автомобилях

Для грузовых транспортных средств существуют компоновки с диагональным или продольным размещением клемм, но они всегда указаны в спецификации.

Тип полярности	Расположение (+) клеммы	Расположение (-) клеммы	Типовые применения
Прямая (1/L)	Слева	Справа	Lada, Volkswagen, BMW
Обратная (0/R)	Справа	Слева	Hyundai, Honda, Renault

Важно! Длина проводов в авто рассчитана под конкретную полярность. Установка аккумулятора с неподходящей схемой приведёт к невозможности подключения или потребует опасного наращивания кабелей.

Почему ориентация клемм критически важна

Прямая и обратная полярность определяют расположение положительной (+) и отрицательной (–) клемм на корпусе аккумулятора. Если установить батарею с несоответствующей полярностью, длины проводов автомобиля могут не дотянуться до нужных выводов, что сделает монтаж физически невозможным без рискованных доработок.

Неправильное подключение клемм (например, "плюс" к "минусу") приводит к катастрофическим последствиям. Возникает короткое замыкание, сопровождаемое искрением, нагревом и оплавлением проводов. Это повреждает не только аккумулятор, но и чувствительную электронику автомобиля.

Ключевые риски при переполюсовке

• Уничтожение электронных блоков: ЭБУ, генератор, диодный мост и аудиосистема выходят из строя мгновенно из-за скачков напряжения.
• Возгорание: Перегрев проводов и выделение гремучего газа при кипении электролита создают пожарную опасность.
• Разрушение аккумулятора: Необратимая сульфатация пластин и деформация корпуса от перегрева.

Даже кратковременное ошибочное подключение при "прикуривании" вызывает те же последствия. Современные автомобили с системами start/stop особенно уязвимы из-за сложной сети контроллеров.

Тип полярности	Расположение "+" клеммы	Распространенность
Прямая (российская)	Слева	Отечественные авто
Обратная (европейская)	Справа	Иномарки, большинство Азия

Перед заменой АКБ всегда сверяйте схему расположения клемм в технической документации. Установка "похожего" аккумулятора без проверки полярности – частая причина дорогостоящих поломок.

Конструкция батареи: визуальная идентификация

Полярность аккумулятора определяется расположением токовыводов относительно его лицевой стороны. При прямой полярности ("российская") положительная клемма (+) находится слева, а отрицательная (–) справа. При обратной полярности ("европейская") – наоборот: слева (–), справа (+). Ориентация всегда определяется при фронтальном взгляде на батарею, когда клеммы ближе к наблюдателю, а этикетка обращена наружу.

Для визуального определения без маркировки:

• Поверните аккумулятор этикеткой к себе
• Найдите токовыводы (клеммы) на верхней крышке
• Сравните их расположение со стандартами:

  Тип полярности	Слева	Справа
  Прямая (1)	+	–
  Обратная (0)	–	+

Критически важно правильно определить полярность перед подключением. Ошибка вызовет короткое замыкание, повреждение электроники автомобиля или возгорание. Дополнительные ориентиры:

1. Диаметр клемм: плюсовая всегда толще минусовой
2. Цветовая маркировка: красный защитный колпачок на (+) и синий/черный на (–)
3. Символы: "+" и "–" выштампованы на корпусе возле клемм

На старых батареях используйте мультиметр: при контакте красного щупа с плюсом, а черного с минусом показания напряжения будут положительными. Всегда сверяйтесь с технической документацией транспортного средства перед установкой.

Прямая полярность: ключевые визуальные признаки

Прямая полярность (обозначается как "1" или "прямая") – стандарт расположения клемм аккумулятора, при котором положительная клемма (+) находится слева, а отрицательная (–) справа, если смотреть на батарею со стороны лицевой панели (где нанесены этикетки и маркировка). Ориентация определяется при развороте АКБ клеммами к наблюдателю, а этикеткой – к себе.

Визуальная идентификация требует четкого понимания положения батареи: лицевой стороной считается грань с техническими данными и названием бренда. Клеммы всегда расположены на верхней крышке или короткой стороне корпуса. Убедитесь, что аккумулятор ориентирован этикеткой к вам, а не перевернут.

Основные признаки прямой полярности

• Положение плюсовой клеммы (+): Слева от наблюдателя.
• Положение минусовой клеммы (–): Справа от наблюдателя.
• Сравнение размеров: Положительная клемма всегда имеет больший диаметр, чем отрицательная (визуально заметно при близком осмотре).

Направление взгляда	Левая сторона	Правая сторона
Этикетка к наблюдателю, клеммы ближе к вам	Клемма "+"	Клемма "–"

Важно: не путать с обратной полярностью ("0" или "обратная"), где плюс справа, а минус слева. Ошибка при установке чревата коротким замыканием и повреждением электроники автомобиля.

Обратная полярность: как визуально отличить

При визуальном определении обратной полярности (европейской) на автомобильном аккумуляторе ключевым ориентиром служит расположение клемм. Встаньте лицом к лицевой стороне батареи, где нанесены этикетки и технические данные. Та сторона, к которой обращены ближе всего клеммы, считается фронтальной. На этой стороне плюсовая клемма (+) будет находиться справа, а минусовая (-) – слева.

Этот стандарт характерен для большинства европейских, азиатских и отечественных марок автомобилей. Для исключения ошибок всегда сверяйтесь с маркировкой: знаки "+" и "-" выштампованы на корпусе рядом с соответствующими выводами. Дополнительным признаком может служить разный диаметр клемм: плюсовая всегда толще минусовой.

Основные методы идентификации

• Позиция относительно лицевой панели: при ориентации АКБ этикеткой к себе, "плюс" справа
• Цветовая маркировка: красный защитный колпачок на плюсовом выводе
• Размер клемм: диаметр положительного вывода (19.5 мм) превышает отрицательный (17.9 мм)

Тип полярности	Расположение "+"	Расположение "-"
Обратная (европейская)	Справа	Слева
Прямая (российская)	Слева	Справа

Важно! При установке неподходящего АКБ провода не дотянутся до клемм, а попытка перекинуть их вызовет короткое замыкание. Всегда проверяйте соответствие перед покупкой.

Типоразмеры корпусов и их маркировка

Стандартизированные типоразмеры обеспечивают совместимость источников питания с электронными устройствами независимо от производителя. Основные категории включают цилиндрические (AA, AAA), призматические (9V) и дисковые (CR2032) формы, где буквенно-цифровой код отражает габариты и конструктивные особенности.

Маркировка на корпусе содержит критически важные параметры: типоразмер (например, 18650), номинальное напряжение (3.7V), ёмкость (2500mAh), химический состав (Li-Ion, NiMH) и полярность. Для цилиндрических элементов диаметр и высота зашифрованы в цифрах: первые две – диаметр в мм, остальные – высоту в десятых долях мм (18650 = 18мм × 65.0мм).

Распространённые стандарты

• Цилиндрические: AA (R6/LR6), AAA (R03/LR03), C (LR14), D (LR20), 18650
• Дисковые: CR2032 (20мм × 3.2мм), CR2025 (20мм × 2.5мм)
• Квадратные: 6F22 (Крона 9V), 4R25 (6V)

Маркировка	Расшифровка	Пример
Буква перед цифрами	Химия: L (щелочная), C (литиевая), HR/NiMH	LR6 (щелочная AA)
Первые 2 цифры	Диаметр корпуса в мм	CR2032 = 20мм
Последние цифры	Высота/толщина в десятых мм	18650 = 65.0мм

Обозначение полярности наносится символами +/- либо цветом: красный – плюс, чёрный – минус. У аккумуляторов с обратной полярностью (например, в некоторых авто) маркировка дополняется символами "R", "REV" или цветовой инверсией клемм. Проверка соответствия типоразмера перед установкой предотвращает повреждение оборудования из-за несовпадения габаритов или напряжения.

Европейские стандарты прямой полярности (1)

В европейском стандарте, который является наиболее распространенным в России и странах СНГ для легковых автомобилей, прямая полярность характеризуется расположением положительной клеммы (+) аккумулятора справа, а отрицательной клеммы (-) – слева, если смотреть на батарею спереди (лицевой стороной к наблюдателю, где нанесены этикетки и клеммы ближе к смотрящему). Это означает, что при установке аккумулятора в автомобиль, плюсовой провод должен подключаться к правой клемме АКБ, а минусовой – к левой.

Данный стандарт часто обозначается как "0" или "Прямая" в каталогах и на маркировке самих аккумуляторов. Он характерен для подавляющего большинства автомобилей европейского, российского производства, а также для многих азиатских моделей, адаптированных для европейского рынка. Важно помнить, что неправильное подключение клемм (перепутывание полярности) при установке аккумулятора с прямой полярностью может привести к серьезным повреждениям электрооборудования автомобиля.

Ключевые особенности и отличия

Чтобы избежать путаницы с другим распространенным стандартом (обратной полярностью), важно четко знать отличительные черты прямой полярности:

• Визуальное расположение клемм: Плюс (+) – справа, Минус (-) – слева (вид спереди).
• Типовое обозначение: "0", "Прямая", иногда "EU", "Европа".
• Распространенность: Основной стандарт для автомобилей, произведенных в Европе (VAG, BMW, Mercedes-Benz, Volvo, Renault, Peugeot, Citroen, Fiat и др.), России (ВАЗ, ГАЗ, УАЗ), а также для многих корейских (Kia, Hyundai для рынков СНГ/Европы) и некоторых японских моделей (Nissan, Toyota для Европы).

Сравнение прямой и обратной полярности:

Характеристика	Прямая полярность (Евро)	Обратная полярность (Азия)
Расположение "+" клеммы (вид спереди)	Справа	Слева
Расположение "-" клеммы (вид спереди)	Слева	Справа
Типовое обозначение	"0", "Прямая", "EU"	"1", "Обратная", "AS", "R"
Характерные марки автомобилей	VAG, BMW, MB, Volvo, Renault, Peugeot, ВАЗ, ГАЗ, УАЗ, Kia/Hyundai (для EU/СНГ)	Toyota, Honda, Nissan (для Азии/США), Mitsubishi, Mazda, Kia/Hyundai (для Азии/США)

Азиатские стандарты обратной полярности (0)

В азиатском стандарте обратная полярность обозначается цифрой "0" или индексом "R", что указывает на расположение отрицательной клеммы слева, а положительной – справа при ориентации аккумулятора лицевой стороной к пользователю. Данный тип доминирует в автомобилях японского, корейского и китайского производства, включая марки Toyota, Honda, Kia, Hyundai. Распространённость стандарта обусловлена историческими особенностями компоновки подкапотного пространства в технике азиатских брендов.

Ключевой особенностью азиатских АКБ с обратной полярностью являются уменьшенные габариты корпуса и специфические клеммы: плюсовая имеет диаметр 12.7 мм, минусовая – 11.1 мм (против 19.5 мм и 17.9 мм в европейском исполнении). Клеммы выступают над верхней крышкой корпуса, что отличает их от европейских "утопленных" аналогов. Такая конструкция требует особого внимания при установке в автомобили других регионов из-за риска короткого замыкания о металлические элементы кузова.

Критические отличия от других стандартов

Параметр	Азиатский (0/R)	Европейский обратная (1/R)
Расположение клемм	– слева, + справа	+ слева, – справа
Высота клемм	Выступающие	Утопленные
Диаметр "+" клеммы	12.7 мм	19.5 мм

Ошибки при выборе: Установка батареи с полярностью "0" в авто под европейский стандарт приводит к нехватке длины проводов и риску переполюсовки. Последняя вызывает:

• Мгновенное повреждение электронных блоков
• Выход из строя генератора
• Возгорание силовых кабелей

Идентификацию проводят визуально: на корпусе наносят символ "0" или "R", а стрелка на этикетке указывает направление от "+" к "–". Для исключения ошибок рекомендуется сверять геометрию клемм и маркировку перед покупкой.

Американский стандарт: расположение клемм сбоку

В американском стандарте клеммы аккумулятора располагаются не сверху, а на боковой поверхности корпуса. Такая конструкция характерна для батарей типа SAE (Society of Automotive Engineers), широко используемых в автомобилях североамериканского производства. Полярность определяется ориентацией аккумулятора при повороте его клеммами к наблюдателю.

При боковом расположении положительная клемма может находиться как справа, так и слева, что требует особого внимания при подключении. Для идентификации производители всегда маркируют клеммы символами "+" и "–" или цветом (красный для плюса). Несмотря на это, визуальная проверка полярности перед установкой обязательна во избежание повреждений.

Особенности бокового расположения клемм

• Прямая полярность (SAE Right Positive): Положительная клемма (+) справа, отрицательная (–) слева при ориентации лицевой стороной к пользователю.
• Обратная полярность (SAE Left Positive): Положительная клемма (+) слева, отрицательная (–) справа в аналогичном положении.
• Тип полярности всегда указывается на корпусе батареи (например, надписями "Right Positive" или "Left Positive").

Тип полярности	Расположение "+"	Расположение "–"	Распространённость
SAE Right Positive (Прямая)	Справа	Слева	Чаще в старых моделях
SAE Left Positive (Обратная)	Слева	Справа	Характерна для современных авто

Ключевое отличие от европейского стандарта (верхние клеммы) – необходимость точно совмещать контакты с выводами на боковой плоскости. Ошибка подключения при таком расположении особенно критична из-за меньшего расстояния между клеммами и риска короткого замыкания.

Правила замеров токовыводов мультиметром

Перед измерением убедитесь в исправности мультиметра и заряде его батареи. Переведите прибор в режим измерения постоянного напряжения (DCV), выбрав диапазон, превышающий ожидаемое напряжение аккумулятора (обычно 20 В).

Проверьте целостность изоляции щупов и отсутствие повреждений на токовыводах аккумулятора. Зачистите контакты от окислов при необходимости, но избегайте короткого замыкания щупами.

Последовательность измерений

Для определения полярности и напряжения выполните следующие шаги:

1. Подключите чёрный щуп мультиметра к предполагаемому отрицательному (-) токовыводу аккумулятора.
2. Подключите красный щуп к предполагаемому положительному (+) токовыводу.
3. Зафиксируйте показания на дисплее:
   • Значение со знаком "+" (например, +12.6 В) подтверждает прямую полярность (подключение верно).
   • Значение со знаком "-" (например, -12.6 В) указывает на обратную полярность (фактическая полярность противоположна вашей проверке).
4. При отрицательном значении немедленно отсоедините щупы и поменяйте их местами: красный – к выводу, бывшему ранее под чёрным щупом, чёрный – к другому выводу.

Показанное абсолютное значение (без учёта знака) соответствует напряжению аккумулятора. При обратной полярности мультиметр отображает корректное напряжение, но с инвертированным знаком.

Определение "плюса" по цветовому коду проводов

Цветовая маркировка проводов служит универсальным ориентиром для быстрой идентификации полярности в электрооборудовании и аккумуляторных системах. Она минимизирует риски неправильного подключения, способного вызвать короткое замыкание или повреждение устройств.

Стандарты цветовых кодов различаются в зависимости от области применения (автомобильная промышленность, электроника, бытовая техника), но базовые принципы остаются общими для большинства систем постоянного тока. Знание этих правил критично при работе с клеммами аккумулятора.

Распространённые стандарты цветовой маркировки

Цвет провода	Полярность	Область применения
Красный	Плюс (+) / Положительная	Универсальный стандарт для АКБ, автоэлектроники, источников питания
Чёрный	Минус (-) / Отрицательная	Масса/земля в автомобилях, электронных устройствах
Синий	Минус (-)	Телекоммуникационное оборудование, промышленные установки
Жёлтый / Оранжевый	Плюс (+)	Резервные АКБ, спецтехника, альтернативные стандарты

Важные исключения и рекомендации:

• В устаревшей автотехнике (особенно европейской) иногда встречается обратная маркировка: чёрный (+) / красный (-)
• Всегда проверяйте документацию оборудования при наличии белых, зелёных или полосатых проводов
• Обязательная перепроверка мультиметром при сомнениях в цветовой схеме

Маркировки "+" и "-" на корпусе АКБ

Полярность аккумуляторной батареи определяется расположением клемм "+" и "-" на её корпусе. Четкая и однозначная маркировка этих полюсов является критически важным требованием безопасности и правильной эксплуатации.

Производители наносят знаки "+" (плюс) и "-" (минус) непосредственно возле соответствующих клемм. Эти обозначения выполняются:

• Рельефным тиснением на пластиковом корпусе АКБ.
• Яркой несмываемой краской (часто красной для "+" и черной/синей для "-").
• Наклейками со специальной защитой от агрессивной среды подкапотного пространства.

Ключевые особенности маркировки:

• Размер и контрастность: Символы делаются достаточно крупными и контрастными по отношению к цвету корпуса для легкого визуального распознавания даже в условиях плохой освещенности или загрязнения.
• Дублирование информации: Помимо символов "+" и "-", производители часто используют цветовое кодирование:
  • Клемма "+" может иметь красную пластиковую защитную крышку или быть окружена красным кольцом/пластиком.
  • Клемма "-" обычно маркируется черным или синим цветом и может иметь крышку соответствующего цвета (хотя крышка на "-" встречается реже).
• Расположение: Знаки всегда наносятся на верхнюю или боковую (ближнюю к верху) поверхность корпуса в непосредственной близости от клеммы, исключая необходимость поиска.

Важность правильной идентификации:

1. Безопасность: Подключение АКБ с нарушением полярности ("переплюсовка") вызывает:
   • Короткое замыкание с риском возгорания.
   • Выход из строя электронных блоков управления (ЭБУ) автомобиля.
   • Повреждение генератора, стартера, предохранителей.
2. Гарантия: Подключение с обратной полярностью является нарушением условий эксплуатации и приводит к отказу в гарантийном обслуживании АКБ и поврежденного электрооборудования.
3. Защита от ошибки: Конструкция клемм (разный диаметр: "+" всегда больше) и форма контактов (часто "конус") физически затрудняют, но не исключают полностью, неправильное подключение. Маркировка является основным визуальным ориентиром.

Перед любыми работами с аккумулятором обязательно визуально убедитесь в правильной идентификации клемм по маркировке "+" и "-" на корпусе, не полагаясь только на цвет проводов или память.

Поиск технической документации на батарею

Определение полярности (прямая или обратная) является критическим параметром при замене аккумулятора. Техническая документация содержит точные схемы расположения клемм, габаритные размеры и электрические характеристики, исключающие ошибки подключения. Без этих данных высок риск установки несовместимой батареи, что может привести к короткому замыканию и повреждению электросистемы транспортного средства.

Для поиска документации используйте уникальные идентификаторы батареи: OEM-номер производителя (например, Varta 575 400 080), ETN-код (563 400 068) или стандарт DIN/IEC. Эти данные всегда указаны на корпусе АКБ и в гарантийном талоне. Избегайте поиска только по бренду или ёмкости – модели с идентичными электрическими параметрами часто имеют разную компоновку клемм.

Источники для получения документации

• Официальные сайты производителей: Разделы "Product Support" или "Каталоги" (Varta, Bosch, Exide) с поиском по серийному номеру.
• Порталы автопроизводителей: Электронные каталоги запчастей (например, ETKA для VW Group или RealOEM для BMW) по VIN-коду транспортного средства.
• Специализированные базы данных: Платформы вроде Battery Documentation Systems (BDS) или TecDoc, агрегирующие спецификации по типоразмеру.

Параметр в документации	Важность для полярности
Схема расположения клемм	Четко указывает положение "+" и "−" относительно лицевой стороны АКБ
Типоразмер (ГОСТ/EN/DIN)	Стандартизирует геометрию корпуса и выводов
Технические чертежи	Демонстрирует конфигурацию клемм (верхняя/боковая, тип крепления)

При отсутствии прямого доступа к документации сверяйте визуальное расположение клемм на старой и новой батарее: прямая полярность – "+" слева, обратная – "+" справа (при ориентации АКБ этикеткой к себе). Всегда проверяйте соответствие длины силовых кабелей – ошибка в полярности потребует замены батареи.

Диаметры клемм: различия для азиатских и евро АКБ

Геометрические параметры токовыводов – ключевое отличие между азиатскими (ASIA) и европейскими (EURO) стандартами аккумуляторов. Помимо полярности, диаметр клемм критичен для совместимости с клеммными наконечниками автомобиля. Несоответствие размеров делает установку невозможной или небезопасной.

В азиатских АКБ используются конические клеммы меньшего диаметра: положительная – 12.7 мм (тип T1), отрицательная – 11.1 мм (тип T3). Европейские батареи оснащены более крупными выводами: плюс – 19.5 мм (тип T2), минус – 17.9 мм (тип T1). Эта разница визуально заметна и требует применения соответствующих зажимов.

Стандарт	Плюсовая клемма (диаметр)	Минусовая клемма (диаметр)
Азиатский (ASIA)	12.7 мм (T1)	11.1 мм (T3)
Европейский (EURO)	19.5 мм (T2)	17.9 мм (T1)

Важные следствия:

• Адаптеры-переходники могут решить проблему несовпадения, но увеличивают сопротивление контакта
• Попытка установки евробатареи в азиатский автомобиль приведет к неплотному охвату клемм и риску искрения
• Обратная полярность не влияет на размеры токовыводов – они определяются исключительно региональным стандартом

Риски установки батареи с неправильной полярностью

Подключение аккумулятора с обратной полярностью создает критическую ситуацию в электросистеме автомобиля. Это приводит к протеканию тока в противоположном направлении, нарушая штатную работу оборудования.

Электронные компоненты современного транспорта не рассчитаны на такие перегрузки. Даже кратковременная подача обратного напряжения вызывает катастрофические последствия.

Основные опасности

При переполюсовке неизбежно возникают:

• Повреждение электронных блоков: ЭБУ, генератор, ABS и мультимедийные системы выходят из строя из-за пробоя полупроводниковых элементов
• Разрушение аккумулятора: интенсивное газообразование вызывает вздутие корпуса и вытекание электролита
• Выход из строя реле и предохранителей: сгорание защитных элементов цепи не гарантирует сохранность дорогостоящих компонентов

Наиболее уязвимыми оказываются:

1. Генератор – диодный мост мгновенно перегорает
2. Бортовая компьютерная система – требует полной замены
3. Система зажигания – катушки и коммутаторы получают необратимые повреждения

Компонент	Тип повреждения	Стоимость ремонта
ЭБУ двигателя	Сгорание микросхем	Выше 20 000 ₽
Генератор	Пробой диодного моста	3 000–8 000 ₽
Предохранительные блоки	Массовое перегорание плавких вставок	500–2 000 ₽

Игнорирование полярности при установке также может вызвать искрение и возгорание. Короткое замыкание способно повредить кабельную сеть и создать пожарную опасность.

Короткое замыкание при переполюсовке: последствия

При подключении аккумулятора с обратной полярностью возникает критическое явление – короткое замыкание. Ток устремляется по пути нулевого сопротивления, минуя нагрузку, так как "+" источника напрямую контактирует с "-" бортовой сети через корпус или минусовые шины.

Мгновенное выделение тепла в цепи достигает экстремальных значений из-за сверхвысоких токов (сотни ампер), многократно превышающих номинальные показатели системы.

Разрушительные последствия

Необратимые повреждения компонентов:

• Аккумулятор: Вздутие корпуса, выкипание электролита, разрушение пластин от перегрева. Ресурс снижается на 80-100% даже при кратковременном замыкании.
• Электрика: Расплавление проводки, выход из строя генератора, стартера, контроллера заряда. Микросхемы блоков управления (ЭБУ) сгорают за миллисекунды.
• Предохранители: Срабатывание не гарантирует защиту – токи короткого замыкания часто превышают порог мгновенного отключения.

Дополнительные риски:

1. Возгорание из-за воспламенения изоляции или паров электролита
2. Разрушение клемм и контактов от электрической эрозии
3. Появление "плавающих" неисправностей электроники из-за частичного повреждения компонентов

Компонент	Типичные последствия	Стоимость восстановления
Аккумулятор	Сульфатация пластин, КЗ банок	Требуется замена
Генератор	Пробой диодного моста, обрыв обмоток	Ремонт или замена
ЭБУ двигателя	Сгорание процессора, повреждение ПО	Замена + перепрограммирование

Важно: Последствия проявляются мгновенно – защита возможна только профилактически через проверку полярности перед подключением. Реверс напряжения недопустим даже на долю секунды.

Повреждение электронных блоков управления (ЭБУ)

Неправильное подключение аккумулятора с обратной полярностью является одной из наиболее опасных ошибок при обслуживании автомобиля. Подача напряжения с неправильным знаком (+ вместо – и наоборот) создает в бортовой сети критическое перенапряжение обратной направленности.

ЭБУ, как высокочувствительный компонент, рассчитан на строго определенные параметры питания. Обратная полярность приводит к мгновенному пробою полупроводниковых элементов (транзисторов, микросхем) внутри блока. Сила тока при коротком замыкании многократно превышает допустимые нормы, вызывая необратимые физические повреждения.

Последствия для электронных систем

Типичные неисправности ЭБУ после переполюсовки включают:

• Полное разрушение силовых цепей – сгорание драйверов управления форсунками, зажиганием или топливным насосом
• Повреждение процессора – выход из строя центрального вычислительного модуля, ведущий к потере базовых функций
• Короткое замыкание в цепях датчиков – разрушение АЦП (аналого-цифровых преобразователей)
• Деградация памяти – стирание калибровочных данных или прошивки

Диагностика требует комплексной проверки: измерения сопротивления входных цепей, анализа осциллограмм на разъемах и тестирования коммуникационных шин (CAN, LIN). В 80% случаев блоки не подлежат ремонту из-за многоуровневых повреждений кристаллов микросхем.

Система	Вероятность повреждения	Средняя стоимость замены
ЭБУ двигателя	95-100%	25 000 - 80 000 руб.
Блок ABS/ESP	70-80%	18 000 - 50 000 руб.
Центральный замок	40-60%	7 000 - 15 000 руб.

Профилактика заключается в обязательной проверке маркировки клемм (+/-) перед установкой аккумулятора и использовании защитных диодных барьеров в критичных цепях. При сомнениях в полярности подключение следует начинать с "массы" (минусовой клеммы).

Выход из строя генератора и стартера

Неправильная полярность аккумулятора при подключении вызывает катастрофические последствия для генератора и стартера. При обратной полярности диодный мост генератора, рассчитанный на пропускание тока в одном направлении, мгновенно пробивается высоким током короткого замыкания. Это приводит к разрушению диодов, обмоток статора и регулятора напряжения, полностью выводя узел из строя.

Стартер также получает фатальные повреждения: реверсивное протекание тока через обмотки и щёточный узел вызывает оплавление контактов, деформацию якоря и разрушение коллектора. Механическая инерция маховика в момент обратного вращения (если оно успевает возникнуть) создаёт ударные нагрузки на бендикс и венец, приводя к их механическому разрушению.

Ключевые последствия для узлов:

• Генератор:
  • Пробой диодного моста и регулятора напряжения
  • Замыкание/обрыв обмоток статора
  • Обугливание проводки
• Стартер:
  • Оплавление контактов втягивающего реле
  • Разрушение щёточно-коллекторного узла
  • Деформация обмоток якоря
  • Механическое разрушение бендикса

Диагностические признаки: Появление едкого запаха гари, густой дым из под капота, полное отсутствие зарядки АКБ (контрольная лампа горит в полный накал), щелчки или тишина при попытке запуска. Требуется немедленное отключение аккумулятора для предотвращения возгорания.

Узел	Средняя стоимость ремонта*	Типичные неисправности
Генератор	От 8 000 ₽	Замена диодного моста, статора, регулятора
Стартер	От 5 000 ₽	Замена втягивающего реле, якоря, бендикса

*Цены ориентировочные, зависят от модели авто

Как избежать ошибки при замене аккумулятора

Перед демонтажем старого аккумулятора сфотографируйте или зарисуйте схему подключения клемм. Особое внимание уделите маркировке проводов («+» обычно красный, «–» черный) и их расположению на выводах АКБ. Убедитесь, что новый аккумулятор имеет идентичную полярность: прямая (плюс слева) или обратная (плюс справа) при фронтальном расположении этикетки.

Проверьте соответствие технических параметров: напряжение (12В), ёмкость (Ah) и пусковой ток (A). Очистите контакты проводов и площадку для установки от окислов металлической щёткой. При наличии бортового компьютера подключите резервный источник питания через прикуриватель перед отсоединением старой батареи.

Порядок безопасного подключения

1. Установите новый аккумулятор строго в правильной ориентации (согласно полярности)
2. Сначала закрепите плюсовую клемму (+) и плотно затяните гайку
3. Подключите минусовой провод (–) и зафиксируйте соединение
4. Нанесите антикоррозийную смазку на клеммы

Тип полярности	Расположение плюса	Маркировка
Прямая (российская)	Слева	«+» на левой стороне крышки
Обратная (европейская)	Справа	«+» на правой стороне крышки

Никогда не подключайте клеммы в обратной последовательности – это вызовет короткое замыкание и выход из строя электрооборудования. При сомнениях сверьтесь с руководством по эксплуатации транспортного средства.

Методы адаптации проводов к нестандартной полярности

Нестандартная полярность аккумуляторов требует изменения конфигурации подключения проводов для предотвращения короткого замыкания или повреждения оборудования. Основная задача – обеспечить соответствие плюсовых и минусовых клемм источника и потребителя энергии, несмотря на обратное расположение контактов.

Адаптация особенно критична при подключении электронных устройств, чувствительных к переполюсовке. Существует несколько практических методов решения проблемы, каждый из которых применяется в зависимости от условий эксплуатации и технических возможностей.

Способы адаптации

Для корректного подключения используются следующие подходы:

• Перепайка клемм: Физическая замена проводов местами на разъёме устройства. Требует навыков пайки и гарантирует постоянное решение, но нарушает гарантию на оборудование.
• Перекрёстные удлинители: Специальные кабели с зеркальной распиновкой. Пример – переходник с прямой полярностью на входе и обратной на выходе. Удобен для временного использования.
• Реверсивные клеммы-переходники: Готовые адаптеры с поворотным механизмом, позволяющим менять "+" и "-" местами. Отличаются быстросъёмностью и безопасностью.

Метод	Сложность	Надёжность	Применение
Перепайка	Высокая	Постоянная	Стационарные системы
Перекрёстные кабели	Низкая	Временная	Автомобильная электроника
Реверсивные клеммы	Средняя	Долговременная	Пуско-зарядные устройства

Важное правило: При любом методе необходимо обесточивать цепь перед адаптацией. Для систем с предохранителями сначала отсоединяется минусовой провод, затем плюсовой.

Переустановка клемм: когда это возможно

Переустановка клемм аккумулятора допустима при обслуживании или замене батареи, но требует строгого соблюдения полярности. Процедура выполняется при отключенном двигателе и электрооборудовании автомобиля. Основная цель – обеспечить безопасность и предотвратить повреждение электронных систем.

Ключевое условие – сохранение исходной полярности (прямой или обратной) при подключении. Любая ошибка в последовательности или расположении клемм приведет к короткому замыканию и выходу из строя электроники. Обязательно сверьте маркировку "+" и "-" на аккумуляторе и проводах.

Безопасная процедура переустановки

1. Отсоединение: Сначала снимите отрицательную клемму (-), затем положительную (+). Это исключает случайное замыкание через инструмент.
2. Подготовка: Очистите клеммы и выводы аккумулятора от окислов специальной щеткой.
3. Подключение: Установите положительную клемму (+) первой, затем отрицательную (-). Убедитесь в плотном контакте.

Критические правила: Никогда не подключайте клеммы в обратном порядке. Не допускайте контакта металлических инструментов с корпусом автомобиля при работе с "+" клеммой. После установки проверьте надежность фиксации.

Ситуация	Можно ли переустанавливать?	Условия
Замена аккумулятора	Да	Новый АКБ должен иметь идентичную полярность
Чистка клемм от коррозии	Да	Строго соблюдать последовательность отсоединения/подсоединения
Сброс ошибок ЭБУ	Да*	Только при отключенном зажигании, возможна потеря настроек
Кратковременное обесточивание системы	Осторожно	Только при крайней необходимости, риски для электроники

Удлинители проводов для сложных случаев

При установке аккумуляторов в труднодоступных местах (под сиденьями, в багажнике, за панелями) возникает необходимость в удлинении штатных проводов. Особое внимание уделяется полярности: прямая (плюс на клемме "+") или обратная (плюс на клемме "–") определяет схему подключения.

Некорректное наращивание проводов с нарушением полярности приводит к короткому замыканию, повреждению электроники или возгоранию. Для исключения ошибок используют кабели с контрастной цветовой маркировкой: красный – плюс, черный – минус, причем соединения обязательно дублируются бирками.

Способы безопасного удлинения

При работе с нестандартной полярностью применяют:

• Перекрестные адаптеры – механические переходники с измененной распиновкой контактов
• Гидроизолированные клеммы с цветовой кодировкой для сращивания проводов
• Готовые наборы удлинителей с маркировкой "+/-" на обоих концах

Тип подключения	Цвет провода	Рекомендуемое сечение (мм²)
Прямая полярность	Красный (+), Синий (–)	16–25
Обратная полярность	Желтый (+), Черный (–)	16–25

Важно: перед коммутацией проверьте мультиметром соответствие полярности на концах удлиненного кабеля. При сращивании проводов используйте термоусадку с цветовой идентификацией и обжимные гильзы.

Специальные переходники полярности

Специальные переходники полярности – это устройства, позволяющие адаптировать клеммы аккумулятора с прямой полярностью к оборудованию, рассчитанному на обратную полярность, и наоборот. Они представляют собой кабельные адаптеры с металлическими зажимами или резьбовыми соединениями, которые физически меняют расположение контактов «+» и «–» на клеммах батареи без переустановки самого аккумулятора.

Такие переходники критически важны при установке нештатных аккумуляторов в автомобили, где пространство моторного отсека или конструкция проводов не позволяют развернуть батарею нужным образом. Их применение предотвращает короткие замыкания и повреждение бортовой электроники, вызванные ошибочным подключением клемм из-за несовпадения полярности.

Типы и особенности переходников

Основные виды адаптеров:

• Кабельные перемычки: Гибкие провода с клеммами типа «крокодил» на обоих концах. Позволяют оперативно менять полярность подключения.
• Пластинчатые адаптеры: Жёсткие металлические пластины с выносом клемм. Обеспечивают надёжный контакт и устойчивы к вибрациям.

Ключевые требования к переходникам:

• Изготовление из материалов с высокой электропроводностью (медь, латунь).
• Наличие изоляции, устойчивой к нагреву и агрессивным средам.
• Сечение проводов/пластин, соответствующее пусковому току аккумулятора.

Тип адаптера	Макс. ток (А)	Преимущества	Ограничения
Кабельный	300–500	Гибкость монтажа	Риск перелома проводов
Пластинчатый	600–1000	Механическая прочность	Жёсткие требования к месту установки

Важно! Переходники – временное решение. При постоянной эксплуатации рекомендуется установка аккумулятора с корректной штатной полярностью. Неправильный подбор сечения адаптера вызывает перегрев и возгорание.

Проверка длины силовых кабелей перед покупкой

Длина силовых кабелей напрямую влияет на безопасность и корректность подключения аккумулятора к бортовой сети автомобиля. Слишком короткие провода создадут механическое напряжение на клеммах, что может привести к повреждению корпуса АКБ или обрыву контакта. Избыточная длина увеличивает сопротивление цепи, провоцирует перегрев и требует дополнительной фиксации для исключения контакта с подвижными элементами двигателя.

При замере учитывайте расположение аккумуляторного отсека и штатных точек крепления проводов на кузове/раме. Для автомобилей с обратной полярностью (минусовая клемма справа) требуется строгое соблюдение геометрии прокладки – ошибка в длине кабеля «массы» часто приводит к невозможности монтажа без перекрещивания проводов, что недопустимо по правилам эксплуатации.

Ключевые шаги при замере

1. Определите трассировку: Проложите гибкую рулетку по реальному пути кабеля от клеммы АКБ до точки подключения (стартер, масса кузова).
2. Учтите изгибы: Добавьте 10-15 см на плавные повороты и компенсацию вибрации. Запрещено натягивать провод «в струну».
3. Проверьте полярность:
   • Для прямой полярности (+ слева): замерьте «плюс» отдельно от АКБ до стартера, «минус» – до ближайшей точки заземления.
   • Для обратной полярности (+ справа): «минусовой» кабель обычно длиннее из-за удаленности точки массы.

Тип полярности	Особенности длины кабелей	Риски при ошибке
Прямая	«Плюсовой» провод длиннее «минусового»	Короткий «+»: контакт с кузовом, КЗ
Обратная	«Минусовой» провод длиннее «плюсового»	Короткий «−»: невозможность установки АКБ

Важно: Для нештатных мест установки АКБ (багажник, под сиденьем) сделайте чертеж трассы с замерами всех сегментов. Используйте только медные кабели с маркировкой сечения (оптимально 25-35 мм² для легковых авто).

Особенности подключения в автомобилях LHD/RHD

В леворульных (LHD) и праворульных (RHD) автомобилях расположение аккумулятора в моторном отсеке часто различается из-за конструктивных особенностей компоновки узлов. Для RHD-версий производители обычно переносят аккумулятор на противоположную сторону подкапотного пространства или меняют его ориентацию, чтобы освободить место для рулевого механизма и педального узла.

Такое смещение напрямую влияет на выбор полярности аккумулятора: если в LHD-модификации установлена прямая полярность (плюсовая клемма слева), то в аналогичной RHD-версии может потребоваться обратная полярность (плюс справа). Это связано с изменением длины силовых кабелей и необходимостью избежать их натяжения при подключении.

Ключевые аспекты

• Проверка перед заменой: Всегда визуально определяйте расположение клемм на старом аккумуляторе, а не ориентируйтесь на тип привода (LHD/RHD). Некоторые модели сохраняют идентичную полярность для обеих версий.
• Риски ошибки: Установка аккумулятора с неправильной полярностью вызовет короткое замыкание при подключении, повредит генератор или ЭБУ. Гарантированно несовместима с электросистемой автомобиля.
• Исключения: В современных автомобилях с выносными плюсовыми шинами (например, в багажнике или под сиденьем) полярность обычно унифицирована независимо от LHD/RHD.

Тип привода	Типичное расположение АКБ	Распространённая полярность
LHD (левый руль)	Справа по ходу движения	Прямая (плюс слева)
RHD (правый руль)	Слева по ходу движения	Обратная (плюс справа)

При подборе аккумулятора для праворульного автомобиля европейской марки обязательно сверяйтесь с технической документацией. Азиатские производители (например, Toyota, Nissan) чаще сохраняют единый стандарт полярности для LHD и RHD-конфигураций в рамках одной модели.

Расположение аккумуляторного отсека в автомобилях разных марок

Положение аккумулятора напрямую влияет на выбор полярности (прямой или обратной), так как определяет длину и трассировку силовых кабелей. В большинстве автомобилей АКБ размещается в моторном отсеке, но существуют исключения, особенно среди премиальных и электрифицированных моделей, где инженеры переносят батарею для оптимизации весового распределения или безопасности.

Конкретное расположение диктует требования к конструкции клемм: при фронтальной установке полярность обычно соответствует региональным стандартам (прямая для Азии/России, обратная для Европы), тогда как нестандартное размещение (в багажнике, под сиденьями) чаще требует индивидуальной проверки из-за вариативности подключения.

Примеры размещения по маркам

Марка	Типичное расположение	Особенности полярности
ВАЗ (Lada)	Правая сторона моторного отсека	Прямая полярность (99% моделей)
Volkswagen	Левая/центральная часть под капотом (Golf, Passat) или багажник (Audi A4/S4)	Обратная полярность (европейский стандарт)
BMW/Mercedes-Benz	Багажник (3-5 серии, E-Class) или под задним сиденьем	Требует ручной проверки клемм из-за индивидуальной компоновки
Toyota/Hyundai	Моторный отсек (левая/правая сторона)	Азиатские модели – прямая, европейская сборка – обратная
Ford	Под капотом (Focus), реже в багажнике (Mondeo)	Европейские версии – обратная, для рынка СНГ – прямая

Критические нюансы:

• При переносе АКБ в багажник используются удлиненные кабели, но полярность сохраняется согласно заводской схеме
• Гибриды/электромобили часто оснащаются дополнительным высоковольтным аккумулятором под полом, тогда как стандартная 12В батарея остаётся в моторном отсеке
• В американских пикапах (RAM, F-150) АКБ может располагаться в нише крыла или под сиденьем водителя

Ошибки при "прикуривании" и их предотвращение

Неправильное подключение проводов – критическая ошибка. Перепутанная полярность (плюс с минусом) при соединении донорского и реципиентного аккумуляторов вызывает короткое замыкание. Это приводит к мгновенному повреждению электронных блоков обоих автомобилей, оплавлению проводов и риску возгорания.

Игнорирование состояния батарей также опасно. Попытки "прикуривать" от аккумулятора с механическими повреждениями, вздутым корпусом или признаками утечки электролита чреваты взрывом и химическими ожогами. Запуск двигателя при полностью разряженном (ниже 10В) или замкнувшем аккумуляторе-реципиенте повреждает генератор донора.

Основные риски и меры безопасности

Типичные ошибки:

• Подключение "+" донора к "-" реципиента (обратная полярность)
• Контакт минусового провода с кузовом вместо клеммы при подключении к реципиенту
• Использование тонких или повреждённых проводов
• Запуск двигателя донора при отсоединённых клеммах

Предотвращение проблем:

1. Убедитесь в совпадении номинального напряжения (12В/12В)
2. Визуально проверьте аккумуляторы на дефекты перед подключением
3. Чётко соблюдайте последовательность:

   1. Красный (+) на донора	→	Красный (+) на реципиента
   2. Чёрный (-) на донора	→	Чистый металл мотора реципиента

4. Используйте провода сечением ≥16 мм² с защитными клеммами
5. Отключайте в обратной последовательности после запуска

Экстренные меры: При появлении искр, дыма или запаха гари – немедленно отсоедините минусовой провод. Запрещено двигать клеммы при работающем двигателе донора. Если полярность перепутана – не отсоединяйте провода до полного остывания.

Схемы подключения пусковых устройств

Подключение пускового устройства требует строгого соблюдения полярности аккумулятора. При прямой полярности (российский стандарт) положительная клемма (+) расположена слева, при обратной (европейский/азиатский стандарт) – справа. Ошибка в определении полярности приводит к короткому замыканию и выходу оборудования из строя.

Всегда сверяйте маркировку клемм АКБ («+»/«–») и пускового устройства (красный/чёрный кабель) перед подключением. Корректное соединение гарантирует безопасный запуск двигателя и защиту бортовой электроники. При работе с "бустером" или зарядным устройством принцип идентичен.

Алгоритм подключения

1. Определите полярность аккумулятора по расположению клемм:
   • Прямая: слева (+) / справа (–)
   • Обратная: слева (–) / справа (+)
2. Подсоедините красный зажим пускового устройства к (+) АКБ.
3. Подсоедините чёрный зажим к (–) АКБ или неокрашенной металлической части двигателя (при риске искрообразования).
4. Запустите пусковое устройство согласно инструкции.

Полярность АКБ	Клемма слева	Клемма справа
Прямая	+ (красный)	– (чёрный)
Обратная	– (чёрный)	+ (красный)

При использовании проводов для "прикуривания" от другого автомобиля соблюдайте последовательность: сначала соедините (+) клеммы обоих АКБ, затем (–) донорской батареи с массой реципиента. Отсоединение производите в обратном порядке.

Модели с реверсным расположением АКБ

Реверсная полярность обозначает обратное расположение клемм на аккумуляторе: плюсовая клемма справа, а минусовая слева при ориентации лицевой стороны батареи к пользователю. Такая компоновка характерна для ряда автомобилей, преимущественно азиатского, американского и части европейского производства. Она требует строгого соответствия при замене АКБ, так как ошибка в подключении проводов приводит к короткому замыканию и выходу электроники из строя.

Конструктивно реверсные АКБ идентичны прямым, но отличаются зеркальным расположением токовыводов. Это обусловлено компоновкой подкапотного пространства: длина силовых кабелей, позиция генератора и стартера диктуют расположение клемм. Использование батареи с несоответствующей полярностью физически невозможно без переделки креплений или наращивания проводов, что нарушает безопасность.

Распространённые модели с обратной полярностью

Автомобили с реверсным расположением АКБ часто встречаются у следующих марок:

• Азиатские производители: Kia Rio, Hyundai Solaris, Toyota Camry (для рынков США/Азии), Mitsubishi Lancer.
• Американские бренды: Chevrolet Cruze, Ford Focus (отдельные модификации), Dodge Ram.
• Европейские модели: Renault Logan, Volkswagen Polo Sedan, Skoda Rapid (для рынков СНГ).

Тип полярности	Расположение "+" клеммы	Примеры авто
Прямая (российская)	Слева	Lada Vesta, УАЗ Patriot
Обратная (европейская/азиатская)	Справа	Hyundai Creta, Kia Sportage

Для безошибочного определения полярности необходимо:

1. Развернуть АКБ этикеткой к себе.
2. Определить левую и правую клемму относительно этого положения.
3. Сверить маркировку: "+" всегда обозначает плюсовой вывод.

Важно: В документации к автомобилю полярность указывается в разделе технических характеристик. При покупке новой батареи следует уточнить тип в каталоге производителя или использовать визуальное сравнение со старым АКБ.

Гибридные и электромобили: особые требования

Электрические и гибридные транспортные средства используют сложные высоковольтные аккумуляторные системы (обычно 400-800В), кардинально отличающиеся от традиционных 12В свинцово-кислотных батарей. Эти литий-ионные или никель-металл-гидридные батареи требуют многоуровневой системы управления (BMS) для контроля состояния ячеек, балансировки заряда, температурного режима и защиты от глубокого разряда или перезаряда.

Безопасность при работе с высоковольтными цепями становится критической: требуется обязательное обесточивание системы перед любым обслуживанием, использование диэлектрического инструмента и средств индивидуальной защиты. Полярность подключения высоковольтных компонентов строго регламентирована производителем, ошибки недопустимы и могут вызвать катастрофические повреждения электроники, возгорание или поражение персонала током.

Ключевые аспекты эксплуатации

Специфические требования к зарядке:

• Использование специализированных зарядных станций с совместимыми протоколами связи (CAN, PLC) для управления током/напряжением.
• Жесткий контроль температуры элементов во время зарядки (особенно при быстрой DC-зарядке).
• Необходимость предварительного прогрева батареи при отрицательных температурах.

Особенности обслуживания:

1. Диагностика требует специализированного сканирующего оборудования, имеющего доступ к BMS.
2. Замена отдельных модулей (не всей батареи) возможна только при наличии заводских процедур калибровки и балансировки.
3. Утилизация отработавших батарей строго регламентирована из-за токсичных компонентов и пожарной опасности.

Системные отличия от 12В АКБ:

Параметр	Традиционный 12В АКБ	Тяговый аккумулятор EV/HEV
Рабочее напряжение	12В	300-800В (постоянный ток)
Тип элементов	Свинцово-кислотные	Литий-ионные/NiMH
Полярность при подключении	Критична для запуска	Абсолютно недопустима ошибка (риск уничтожения системы)
Роль "массы"	Кузов автомобиля	Изолированная высоковольтная шина (гальваническая развязка)

Кроссоверные таблицы совместимости батарей

Кроссоверные таблицы представляют собой матрицы соответствия, где вертикальные столбцы отражают модели оригинальных аккумуляторов, а горизонтальные строки – подходящие замены от альтернативных производителей. Ключевым параметром в таких таблицах является полярность, поскольку её несовпадение делает замену физически невозможной даже при идентичных габаритах и характеристиках.

При подборе аналога критически важно сверять тип полярности (прямую или обратную) между оригиналом и заменой, так как перепутанные клеммы потребуют переделки электропроводки автомобиля. Таблицы указывают совместимые модели с идентичной полярностью, исключая риски короткого замыкания или повреждения бортовой электроники.

Принципы использования таблиц

Оригинальная батарея	Полярность	Совместимый аналог	Проверка параметров
VARTA Silver Dynamic	Обратная	BOSCH S5	Ёмкость/ток/габариты
ACDelco Professional	Прямая	Topla Top Energy	Тип клемм/крепление
Mutlu Silver Evolution	Обратная	FB Start Master	Расположение газоотвода

Перед установкой проверяйте:

1. Физическое соответствие: длина проводов должна достигать клемм без натяжения
2. Технические параметры:
   • Пусковой ток ≥ оригинала
   • Ёмкость в пределах ±5%
3. Конструктивные особенности: тип газоотвода и крепёжных платформ

Покупка в интернете: как проверить параметры

При выборе аккумулятора в онлайн-магазине первым делом уточните физические размеры корпуса (длина/ширина/высота) и тип крепления. Сверьте эти параметры с характеристиками штатной батареи в вашем автомобиле, используя руководство по эксплуатации или VIN-код на специализированных сайтах. Несоответствие габаритов или крепежа сделает установку невозможной.

Обязательно проверьте электрические характеристики: емкость (А·ч) и пусковой ток (А). Эти значения должны соответствовать рекомендациям автопроизводителя. Превышение емкости допустимо на 5-10%, но требует согласования с бортовой электроникой. Пусковой ток должен быть не ниже заводского, особенно для дизельных двигателей или эксплуатации в холодном климате.

Критически важные параметры

Полярность – ключевой фактор при покупке. Определите расположение клемм:

• Прямая полярность: плюсовая клемма слева, минусовая справа (российские/азиатские авто)
• Обратная полярность: плюсовая клемма справа, минусовая слева (европейские авто)

Ошибка приведет к невозможности подключения и риску короткого замыкания. Для визуальной проверки:

1. Разверните изображение товара клеммами к себе
2. Сравните расположение знаков "+" и "-" с вашим старым аккумулятором
3. Используйте фильтры интернет-магазина по полярности

Дополнительные параметры для сверки:

Дата производства	Ищите маркировку на корпусе (обычно квартал/год). Не берите старше 6 месяцев
Тип клемм	"Евро" (конусные) или "Азия" (тонкие под болт), диаметр должен совпадать
Технология	Свинцово-кислотный (WET), AGM, EFB – зависит от наличия системы Start-Stop

Перед оплатой уточните гарантийные условия и возможность возврата при несовпадении параметров. Запросите у продавца фото реального товара с маркировкой, особенно если модель имеет модификации с разной полярностью.

Расшифровка этикетки и штрих-кодов

Этикетка автомобильного аккумулятора содержит ключевую информацию о его характеристиках. Обязательно изучите её перед покупкой или установкой, чтобы убедиться в соответствии параметров требованиям вашего транспортного средства.

Основные данные на этикетке включают номинальное напряжение (В), ёмкость (А·ч), ток холодной прокрутки (А), дату производства, полярность подключения и габариты. Полярность указывается графически (расположение клемм "+" и "–") или текстом ("прямая"/"обратная").

Ключевые элементы маркировки

Полярность: Определяет расположение клемм на корпусе:

• Прямая (1/R+): Клемма "+" слева, "–" справа (лицом к аккумулятору, клеммы ближе к вам).
• Обратная (0/L+): Клемма "+" справа, "–" слева (при аналогичном положении).

Штрих-коды: Выполняют несколько функций:

1. Уникальная идентификация модели и партии.
2. Кодирование даты производства (часто в формате год/месяц/число или номер недели).
3. Быстрая проверка при логистике и гарантийном обслуживании.

Дополнительные обозначения:

• Номинальная ёмкость (например, 60 А·ч) – усреднённый запас энергии.
• Ток холодной прокрутки (например, 540 А (EN)) – пусковая мощность при -18°C.
• Стандарты (DIN, EN, SAE, JIS) – методики тестирования ёмкости и тока.
• Иконки безопасности (предупреждение о кислоте, запрет на огонь).

Замеры посадочного места перед выбором АКБ

Точные замеры посадочного места критичны для корректного выбора аккумулятора. Несоответствие габаритов приведёт к невозможности установки или нарушению фиксации корпуса, что опасно при вибрациях.

Измерьте длину, ширину и высоту ниши штангенциркулем или рулеткой, учитывая выступы креплений. Особое внимание уделите высоте: некоторые модели имеют ограничения из-за капота или элементов конструкции.

Ключевые параметры для замера

• Длина/ширина: Замерьте между внутренними стенками лотка в самой широкой части.
• Высота: Учитывайте высоту до капота или ближайшей детали (не только глубину лотка).
• Тип крепления: Определите расположение фиксирующей планки (сверху или сбоку).

Параметр	Как замерять	Ошибки
Длина	От борта до борта по продольной оси	Игнорирование выступов лотка
Высота	От дна до капота при закрытии	Неучёт клемм или крышки АКБ
Полярность	Расположение "+" относительно лицевой стороны	Перепутывание сторон при замере

Полярность определяется после фиксации габаритов. Повернитесь лицом к аккумуляторному отсеку: если "+" справа – полярность прямая, слева – обратная. Ошибка потребует удлинения проводов или замены АКБ.

Особенности креплений для разных типов полярности

Основное отличие креплений для прямой и обратной полярности заключается в расположении фиксирующих элементов на корпусе аккумулятора. При прямой полярности (европейский стандарт) правая клемма является положительной, а левая – отрицательной, что требует соответствующего позиционирования крепежных планок и выступов на площадке автомобиля.

Для обратной полярности (азиатский стандарт) характерно зеркальное расположение клемм: положительная слева, отрицательная справа. Это напрямую влияет на конструкцию крепежных скоб и форму нижней части корпуса АКБ, так как монтажная площадка в подкапотном пространстве рассчитана на строго определенную ориентацию батареи.

Ключевые нюансы крепления

• Форма прижимных пластин: Скобы изготавливаются с учетом смещения ручки или выступов корпуса относительно центра, предотвращая поперечное смещение.
• Расположение монтажных выступов: Нижние выступы (обычно 2-4 штуки) отливаются в форме, соответствующей направляющим на площадке конкретного авто.
• Длина клеммных выводов: При обратной полярности "+" клемма часто длиннее для компенсации удаленности штатного кабеля.

Параметр	Прямая полярность (0)	Обратная полярность (R)
Ориентация при установке	Этикетка лицом к наблюдателю, "+" справа	Этикетка лицом к наблюдателю, "+" слева
Тип крепежной скобы	П-образная с асимметричным зацепом	Зеркальный вариант П-образной скобы
Риск ошибки	Невозможность закрепить АКБ при несовпадении выступов	Короткое замыкание при попытке установки "враспор"

Важно: Несоответствие полярности приводит не только к проблемам с фиксацией, но и к необходимости удлинения проводов, что нарушает требования безопасности. Штатные крепежи рассчитаны исключительно на "родную" конфигурацию батареи.

Полярность в грузовых аккумуляторах

В грузовом транспорте, где используются аккумуляторы увеличенной ёмкости и габаритов, правильное определение полярности критически важно для безопасного подключения к бортовой сети. Ошибка в соединении клемм приводит к короткому замыканию, повреждению электрооборудования или даже возгоранию.

Конструктивно грузовые АКБ отличаются расположением токовыводов: они всегда находятся на длинной стороне корпуса, но порядок "+" и "–" может варьироваться. Основные типы полярности соответствуют европейскому (прямая) и азиатскому (обратная) спецификациям, хотя встречаются и региональные вариации.

Ключевые особенности полярности

Определение типа выполняется визуально при ориентации АКБ клеммами ближе к наблюдателю (этикетка обращена к вам):

• Прямая ("0"): Слева расположена положительная клемма (+), справа – отрицательная (–). Стандарт для европейских и российских грузовиков (Scania, MAN, Volvo, КАМАЗ).
• Обратная ("1"): Слева находится отрицательная клемма (–), справа – положительная (+). Характерна для азиатской техники (Hino, Fuso, некоторые китайские производители).

Распространённые маркировки на корпусе или документации:

Тип полярности	Расположение "+" (слева направо)	Буквенное обозначение
Прямая	+ → –	L (Left Positive)
Обратная	– → +	R (Right Positive)

При выборе новой АКБ для грузовика строго соблюдайте:

1. Совпадение физического расположения клемм со штатными проводами.
2. Диаметр токовыводов (европейские – 19.5 мм, азиатские – 12.7 мм).
3. Наличие/отсутствие боковых креплений или прижимных планок.

Мотоциклетные АКБ: нюансы определения

В мотоциклетных аккумуляторах корректное определение полярности критически важно из-за ограниченного пространства для подключения и риска короткого замыкания. Конструкция клемм (часто типа "евро" с винтовым зажимом) и их расположение напрямую влияют на совместимость с электропроводкой конкретной модели мототехники.

Для идентификации разверните АКБ этикеткой к себе, направив клеммы в свою сторону. Прямая полярность (стандартная): слева "+" (плюсовая клемма), справа "–" (минусовая). Обратная полярность (реверсная): слева "–", справа "+". Маркировка на корпусе (символы "+" и "–" или цветовая: красный – плюс, черный/синий – минус) обязательна для визуальной проверки.

Сравнение прямой и обратной полярности

Критерий	Прямая полярность	Обратная полярность
Расположение "+" клеммы	Слева	Справа
Распространенность	Японские, американские модели	Европейские, некоторые современные спортивные
Риски при ошибке	Выход из строя реле-регулятора, ЭБУ, оплавление проводов

Важные уточнения:

• Длина проводов мотоцикла не позволяет перекинуть клеммы при несовпадении полярности – потребуется замена АКБ
• На аккумуляторах с жидкостным электролитом полярность дополнительно указывается на свинцовых выводах
• Используйте мультиметр для проверки: напряжение между "+" клеммой и корпусом должно быть +12В

Специфика морских и тяговых батарей

Морские аккумуляторы предназначены для эксплуатации в условиях повышенной влажности, вибрации и возможного контакта с солёной водой. Их корпуса герметичны и устойчивы к коррозии, а клеммы имеют защитные покрытия для предотвращения окисления. Полярность (прямая или обратная) определяется конструкцией судовой электросистемы и должна строго соблюдаться при установке.

Тяговые батареи рассчитаны на длительную подачу стабильного тока для электродвигателей погрузчиков, лодочных моторов или тележек. Они выдерживают глубокие циклы разряда (до 80%) без потери ёмкости. Расположение клемм (прямое/обратное) зависит от производителя техники и критично для совместимости с силовыми кабелями.

Ключевые отличия

Конструктивные особенности:

• Морские: Двойная изоляция пластин, виброустойчивые свинцовые решётки, клапаны для отвода газов
• Тяговые: Утолщённые электроды, гелевые или AGM-технологии, усиленные сепараторы

Параметры работы:

Характеристика	Морские	Тяговые
Цикл разряда	30-50% глубины	70-80% глубины
Ток нагрузки	Средний (пуск двигателей)	Постоянный высокий
Полярность	Европейская (обратная) чаще	Зависит от бренда ТС

Требования к полярности:

1. При замене необходимо сверять схему расположения клемм («+» слева/справа)
2. Обратная полярность распространена в импортной морской технике
3. Некорректное подключение вызывает короткое замыкание и выход из строя оборудования

Проверка полярности после подзарядки

После завершения подзарядки аккумулятора обязательной процедурой является проверка полярности клемм перед установкой в транспортное средство. Несоблюдение этого этапа может привести к критическим повреждениям электрооборудования автомобиля даже при корректном напряжении батареи.

Ошибочное подключение проводов при обратной полярности вызывает короткое замыкание, выход из строя бортовой электроники, генератора или возгорание проводки. Особенно опасны такие ошибки для современных автомобилей с цифровыми блоками управления.

Методы проверки полярности

Для определения расположения клемм используйте следующие способы:

1. Визуальная идентификация: Найдите маркировку "+" и "–" на корпусе АКБ. Плюсовая клемма всегда имеет больший диаметр (19.5 мм против 17.9 мм у минусовой в европейском стандарте).
2. Тестирование мультиметром:
   • Установите прибор в режим измерения постоянного напряжения (DCV)
   • Подсоедините красный щуп к предполагаемой плюсовой клемме
   • Черный щуп подключите к предполагаемой минусовой клемме
   • Корректная полярность: показания положительные (пример: +12.6V)
   • Обратная полярность: показания отрицательные (пример: -12.6V)

Параметр	Прямая полярность	Обратная полярность
Расположение "+" клеммы	Слева (при ориентации АКБ этикеткой к себе)	Справа (при ориентации АКБ этикеткой к себе)
Визуальный индикатор	Красная защитная крышка или метка	Синяя/черная защитная крышка или метка

Важное правило: При сомнениях в маркировке всегда перепроверяйте полярность мультиметром перед подключением к автомобилю. Убедитесь, что длина проводов позволяет корректно подключить АКБ без натяжения.

Восстановление системы после переполюсовки

Переполюсовка аккумулятора вызывает катастрофические последствия из-за протекания тока в обратном направлении. Первоочередная задача – немедленное отключение питания при обнаружении ошибки. Дальнейшие действия зависят от скорости реакции и степени повреждения компонентов электросистемы.

Последовательность восстановительных процедур начинается с визуального осмотра и диагностики. Требуется проверить предохранители, силовые провода, блок управления и чувствительную электронику. Замена расплавленных предохранителей без устранения первопричины недопустима – это приведет к повторному выходу из строя.

Ключевые этапы восстановления

Необходимые шаги после отключения АКБ:

1. Замена всех перегоревших предохранителей (основных и дополнительных)
2. Диагностика генератора:
   • Проверка диодного моста на пробой
   • Контроль обмоток статора на обрыв
   • Тест регулятора напряжения
3. Тестирование ЭБУ (сканирование на ошибки, проверка питания)
4. Инспекция проводки:
   • Поиск оплавленной изоляции
   • Замер сопротивления на участках цепи

Критичные компоненты для проверки:

Компонент	Типовые повреждения	Метод проверки
Генератор	Пробой диодов, КЗ обмоток	Стендовая диагностика
Стартер	Деформация щеток, замыкание	Визуальный осмотр + тест
Бортовая сеть	Расплавленные реле, провода	Поиск КЗ мультиметром

Восстановление работоспособности возможно только после замены всех поврежденных элементов. Особое внимание уделите защитным диодам в цепи генератора – их пробой часто остается незамеченным. Подключение исправного аккумулятора допустимо исключительно после полной сборки схемы и повторной проверки полярности.

Замена предохранителей после короткого замыкания

При коротком замыкании, особенно вызванном перепутыванием полярности аккумулятора (прямая/обратная), первым делом отключите питание и отсоедините клеммы. Визуально осмотрите плавкие вставки в монтажном блоке – перегоревший предохранитель легко определить по расплавленной проволоке или разорванному контакту внутри прозрачного корпуса.

Используйте только предохранители с идентичным номиналом силы тока (указан на корпусе или крышке блока). Применение "жучков" или вставок большего номинала недопустимо – это может привести к возгоранию электропроводки при повторной неисправности. Перед установкой убедитесь, что причина замыкания устранена.

Последовательность действий

1. Идентификация повреждений: Проверьте все цепи, защищаемые предохранителями. Особое внимание уделите системам:
   • Электронного блока управления (ЭБУ)
   • Зарядки генератора
   • Освещения
2. Правильный подбор: Сверьтесь со схемой на крышке монтажного блока. Убедитесь в соответствии:

   Параметр	Требование
   Амперраж	Точное совпадение (например, 10А, 15А)
   Тип корпуса	Micro2, Mini, Maxi, и т.д.
   Цветовая маркировка	Должен соответствовать оригиналу

3. Установка: Вставьте новый предохранитель в гнездо до характерного щелчка. Не прилагайте излишних усилий – несовпадение типа приведет к повреждению контактов.

После замены подключите аккумулятор, строго соблюдая полярность (прямая: "+" на "+", "-" на "-"; обратная: уточняйте в руководстве). Проверьте работоспособность всех потребителей электроэнергии. Если предохранитель мгновенно перегорает снова – ищите скрытое замыкание в цепи.

Диагностика скрытых повреждений электроники

Обратная полярность подключения аккумулятора вызывает мгновенные катастрофические отказы вроде перегорания предохранителей или вздутия конденсаторов, однако более опасны скрытые повреждения, не проявляющиеся сразу. Микротрещины в печатных платах, деградация полупроводниковых переходов или частичное нарушение межслойных соединений могут сохранять работоспособность устройства на начальном этапе, но резко снижают его ресурс.

Такие дефекты прогрессируют под нагрузкой: термические напряжения от циклов нагрева/охлаждения расширяют микротрещины, а ослабленные p-n-переходы диодов и транзисторов генерируют паразитные утечки тока. Это приводит к нестабильной работе, самопроизвольным перезагрузкам или внезапному отказу через недели/месяцы после инцидента с полярностью.

Методы выявления скрытых дефектов

Ключевой подход – стресс-тестирование компонентов под контролем параметров:

• Термографический анализ (FLIR-камерой): выявление локальных перегревов на микросхемах, указывающих на дефектные переходы.
• Измерение ESR (эквивалентного последовательного сопротивления): рост ESR электролитических конденсаторов >20% от номинала сигнализирует о старении электролита после переполюсовки.
• Вольтамперная характеристика (ВАХ): проверка диодов и транзисторов на отклонения от типовой кривой, особенно в области пробоя.

Дополнительные методики включают:

Микроскопия плат	Поиск микротрещин возле силовых разъемов и точек пайки BGA-чипов
LCR-метр	Замер индуктивности дросселей: снижение значения указывает на межвитковое КЗ после перегрузки
Стабилизация питания	Мониторинг пульсаций напряжения на шинах при нагрузочном тесте (>20% отклонения – критично)

Обязательный этап – проверка защитных компонентов: варисторы после срабатывания имеют сопротивление <100 Ом (вместо кОм), а TVS-диоды часто замыкаются накоротко, маскируя повреждения цепи.

Техника безопасности при работе с клеммами

При обслуживании аккумуляторной батареи всегда соблюдайте последовательность подключения и отключения клемм. Отсоединяйте первым НЕГАТИВНЫЙ контакт (обычно помечен знаком "-" или черным цветом), а затем ПОЗИТИВНЫЙ (знак "+" или красный цвет). При установке выполняйте обратный порядок: сначала подключайте плюсовую клемму, затем минусовую. Это предотвращает случайное короткое замыкание через инструмент при контакте металлических частей с кузовом автомобиля.

Избегайте одновременного прикосновения к обеим клеммам или контакта металлических предметов (ключей, инструментов) с полюсами батареи и элементами кузова. Случайное замыкание проводника между "+" и массой автомобиля (например, кузовом) вызовет мощную искру, оплавление металла и может привести к взрыву аккумулятора из-за воспламенения выделяющегося водорода.

Ключевые правила защиты

• Используйте изолированные инструменты – гаечные ключи с диэлектрическим покрытием.
• Снимайте металлические украшения (кольца, браслеты) перед началом работ.
• Надевайте защитные очки для предотвращения попадания кислоты или искр в глаза.
• Не кладите инструменты на аккумулятор – держите их в отведенном месте.

При очистке клемм от окислов применяйте специальные средства или раствор пищевой соды (1 ст. ложка на 200 мл воды). Избегайте механического соскабливания ножом – это повреждает свинцовые выводы и увеличивает сопротивление контакта.

Опасности при нарушении полярности

Ошибка	Последствие
Неправильное подключение ("+" на "-")	Выход из строя электронных блоков (ЭБУ, генератор), оплавление проводки
Короткое замыкание клемм	Пожар, разрушение АКБ, термические ожоги
Искрение при ослабленных контактах	Воспламенение паров электролита, взрыв батареи

Перед отсоединением клемм убедитесь, что зажигание и все потребители энергии выключены. Это исключает скачки напряжения и повреждение чувствительной электроники. При работе вблизи аккумулятора не курите и не допускайте открытого огня – выделяющийся при заряде гремучий газ взрывоопасен.

Список источников

• ГОСТ Р МЭК 60086-1-2020: Первичные элементы и батареи
• Руководства по эксплуатации автомобильных аккумуляторов Bosch, Varta, Tudor
• Учебник «Автомобильное электрооборудование» В.В. Набоких
• Статья «Типы полярности аккумуляторных батарей» в журнале «Автосервис»
• Технический стандарт SAE J537: Automotive Batteries
• Материалы курса «Основы электрохимических источников тока» МГТУ им. Баумана
• Справочник «Аккумуляторные батареи: эксплуатация и обслуживание» А.П. Кашкарова
• Протоколы испытаний аккумуляторов НИИ Автомобильной электроники

Видео: Полярность при сварке. Прямая или обратная. Урок 8


• Знаменитый "ушастый" ЗАЗ-968 - описание и характеристики

• Замена прокладки ГБЦ Нивы Шевроле - шаг за шагом своими руками

• Замена салонного фильтра Kia Rio своими руками
