Замена салонного фильтра Kia Rio своими руками

Статья обновлена: 18.08.2025

Салонный фильтр в Kia Rio защищает водителя и пассажиров от пыли, аллергенов и выхлопных газов.

Загрязненный фильтр ухудшает работу печки и кондиционера, вызывает неприятные запахи в салоне.

Регулярная замена каждые 10-15 тысяч км сохраняет чистоту воздуха и комфорт при поездках.

Следуйте инструкции ниже для самостоятельной установки нового фильтра без обращения в сервис.

Что такое салонный фильтр и зачем его менять

Салонный фильтр – это элемент системы вентиляции автомобиля, очищающий воздух, поступающий в салон через систему отопления, вентиляции и кондиционирования. Он задерживает твердые частицы (пыль, сажу, пыльцу), аллергены, споры грибков и вредные газы (оксиды азота, озон), используя многослойную структуру из специальных материалов, включая активированный уголь в угольных версиях.

Своевременная замена фильтра критична, так как со временем он засоряется, теряя эффективность. Забитый фильтр резко снижает поток воздуха через дефлекторы обдува, ухудшает работу печки и кондиционера, способствует запотеванию стекол и повышает нагрузку на вентилятор. Главная опасность – накопление бактерий и плесени в самом фильтре, превращающего его в источник неприятных запахов и потенциальную угрозу для здоровья пассажиров.

Последствия несвоевременной замены

Ухудшение качества воздуха в салоне: Проникновение аллергенов, выхлопных газов и пыли.
Снижение комфорта: Слабый обдув, плохое охлаждение/нагрев, постоянное запотевание окон.
Повреждение системы климат-контроля: Перегрузка моторчика вентилятора из-за повышенного сопротивления воздуха.
Риск для здоровья: Размножение бактерий и грибков в старом фильтре вызывает неприятные запахи и может провоцировать аллергию или респираторные заболевания.

Тип фильтра	Обычный (пылевой)	Угольный
Защита	Только от твердых частиц	От частиц + вредных газов и запахов
Рекомендуемая замена	Каждые 15 000–20 000 км или 1 раз в год (чаще в условиях запыленности)

Игнорирование замены приводит к постепенному ухудшению микроклимата в салоне и сокращению ресурса компонентов климатической установки. Регулярная установка нового фильтра – базовое требование для поддержания чистоты, безопасности и комфорта во время поездок.

Необходимые инструменты для замены

Для самостоятельной замены салонного фильтра на Kia Rio потребуется минимальный набор инструментов, большинство из которых есть в стандартном наборе автовладельца. Все операции выполняются в салоне автомобиля без необходимости использования ямы или подъемника.

Ключевой момент – правильный доступ к фильтру, расположенному за бардачком. Убедитесь, что автомобиль заглушен, а стояночный тормоз активирован перед началом работ.

Основные инструменты и материалы

Новый салонный фильтр (рекомендуется угольный тип для моделей после 2011 года)
Крестовая отвертка (PH2 для снятия винтов перчаточного ящика)
Плоскогубцы с узкими губками (для демонтажа ограничителя бардачка)
Фонарик (для подсветки узкого пространства за панелью)

Дополнительно может пригодиться

Пылесос для очистки посадочного места фильтра
Чистая ветошь для удаления пыли
Перчатки для защиты рук от загрязнений

Выбор нового фильтра: угольный или обычный

При подборе салонного фильтра для Kia Rio ключевое решение – между стандартным (противопылевым) и угольным вариантом. Оба типа соответствуют типоразмерам модели, но отличаются наполнителем и функциональностью. Стандартный фильтр эффективно задерживает крупную пыль, пыльцу растений и частицы сажи, обеспечивая базовую защиту от загрязнений.

Угольный фильтр содержит дополнительный слой активированного угля, который нейтрализует неприятные запахи (выхлопные газы, испарения от асфальта), вредные газы (озон, сернистые соединения) и летучие органические вещества. Этот слой работает по принципу адсорбции, но требует более частой замены из-за ограниченного ресурса поглощения.

Ключевые отличия

Защита от запахов/газов: Только угольный фильтр.
Фильтрация пыли/пыльцы: Оба типа справляются одинаково хорошо.
Срок службы: Стандартный служит дольше (ориентир – 15-20 тыс. км), угольный теряет эффективность против газов раньше (рекомендуется менять каждые 10-15 тыс. км).
Воздухопроницаемость: У стандартного немного выше, что может незначительно снижать нагрузку на вентилятор печки.

Критерий	Стандартный фильтр	Угольный фильтр
Основная функция	Механическая очистка (пыль, пыльца)	Механическая очистка + нейтрализация газов/запахов
Цена	Ниже (на 30-50%)	Выше
Рекомендация по применению	Загородные трассы, районы с чистым воздухом	Город, пробки, промышленные зоны, рядом с дорогами

Для городской эксплуатации Kia Rio, особенно в условиях пробок или промышленных районов, угольный фильтр предпочтительнее – он обеспечивает комплексную защиту. Водителям, преимущественно передвигающимся по чистым загородным трассам, достаточно стандартного варианта. Проверяйте соответствие артикула конкретному году выпуска и комплектации Rio, так как крепления могут отличаться.

Позиционирование фильтра в салоне Kia Rio

Салонный фильтр расположен за перчаточным ящиком (бардачком) со стороны переднего пассажира. Для доступа к нему требуется демонтировать бардачок, так как фильтр скрыт в специальном посадочном месте центральной консоли.

Точное местоположение – вертикальный пластиковый корпус прямоугольной формы, закрепленный за системой вентиляции. Ориентиром служит крышка корпуса размером ~20х15 см с боковыми фиксаторами, направленная в сторону сиденья пассажира.

Особенности расположения

Корпус фильтра установлен таким образом, что стрелка на его крышке (указывающая направление воздушного потока) всегда направлена вниз или к полу. Фильтр вставляется вертикально, при этом его ребра жесткости должны быть параллельны движению автомобиля.

Важные нюансы позиционирования:

Фильтр монтируется только в одном направлении – совмещение стрелок на фильтре и корпусе обязательно
Посадочное место имеет асимметричные пазы, исключающие обратную установку
Верхняя часть корпуса оснащена пластиковыми защелками, которые фиксируют крышку при закрытии

Подготовка перед началом работ

Убедитесь, что автомобиль припаркован на ровной поверхности с достаточным освещением. Затяните ручной тормоз, переведите коробку передач в нейтральное положение (для механической) или в режим "Паркинг" (для автоматической), заглушите двигатель и извлеките ключ из замка зажигания.

Подготовьте зону работы: удалите личные вещи из бардачка и области ног переднего пассажира. При необходимости наденьте перчатки для защиты рук от пыли и грязи, так как фильтр расположен в труднодоступном месте за перчаточным ящиком.

Необходимые инструменты и материалы

Новый салонный фильтр для Kia Rio (уточните модель в руководстве или по VIN)
Крестообразная отвертка (размер PH2)
Пылесос или влажные салфетки для очистки посадочного места
Фонарик для улучшения видимости

Важно: Сверьте артикул фильтра с рекомендациями производителя – неподходящий размер заблокирует установку. Стрелка на корпусе нового фильтра должна указывать направление воздушного потока (обычно вниз или к полу).

Освобождение перчаточного ящика

Полностью откройте перчаточный ящик до характерного щелчка, преодолев сопротивление фиксаторов. Убедитесь, что боковые стенки бардачка свободно перемещаются в направляющих пазах без перекосов.

Найдите пластиковые ограничители по бокам корпуса в глубине отсека – они имеют выступы, упирающиеся в кузов при закрытии. Сильно сожмите боковины перчаточного ящика внутрь, чтобы освободить эти выступы из посадочных гнёзд.

Последовательность демонтажа

Левой рукой сожмите левую стенку бардачка к центру, одновременно правой рукой потяните нижний край на себя.
Повторите действие для правой стороны, полностью высвобождая выступы ограничителей.
Осторожно опустите перчаточный ящик вниз до положения 90° относительно панели приборов.

Внимание! При наличии газлифта (амортизатора) аккуратно отсоедините его шарнирное крепление от задней стенки ящика пальцами, нажав на фиксатор. Не допускайте резких движений – элемент хрупкий.

Обнаружение боковых фиксаторов бардачка

После открытия бардачка найдите два пластиковых фиксатора по бокам корпуса. Они расположены симметрично в верхней части боковых стенок отсека, ближе к передней панели.

Фиксаторы представляют собой прямоугольные выступы с пружинным механизмом, утопленные в пазы. Для доступа к фильтру их необходимо одновременно отжать внутрь по направлению к центральной оси бардачка.

Порядок действий:

Встаньте перед открытым бардачком лицом к панели.
Положите большие пальцы обеих рук на наружные грани боковых фиксаторов.
Остальными пальцами обхватите заднюю стенку бардачка для упора.
Резко надавите большими пальцами по горизонтали к центру, пока не почувствуете щелчок.

Важно:

Давление должно быть строго горизонтальным – вертикальный нажим повредит крепления
Фиксаторы срабатывают только при синхронном нажатии
При правильном отжатии бардачок опустится на 5-7 см, открывая доступ к фильтру

Снятие ограничителя перчаточного ящика

Откройте перчаточный ящик до упора. На правой боковой стенке ящика найдите пластиковый ограничитель с фиксирующим штифтом. Он предотвращает полное опускание ящика и блокирует доступ к фильтру.

Зажмите пальцами гибкий держатель ограничителя с внутренней стороны. Одновременно потяните штифт наружу по направлению к центру салона до характерного щелчка. Деталь должна выйти из посадочного гнезда на корпусе ящика.

Ключевые моменты демонтажа

Не прикладывайте избыточное усилие – штифт снимается легким нажатием
Контролируйте положение пружинного фиксатора внутри держателя
При сопротивлении проверьте полное открытие ящика до характерного стука

Важно: после извлечения штифта удерживайте ограничитель – он свободно свисает на пластиковом тросике. Полностью снимать его не требуется.

Правильное отгибание фиксаторов

Фиксаторы корпуса салонного фильтра на Kia Rio расположены симметрично по краям пластиковой крышки в ногах переднего пассажира. Они выполнены из гибкого пластика, но требуют аккуратного обращения – резкое движение или чрезмерное усилие может привести к поломке креплений.

Для корректного доступа к фильтру необходимо одновременно освободить все фиксаторы. Расположитесь так, чтобы видеть крепления под прямым углом – это исключит перекос при отгибании. Используйте пальцы обеих рук, нажимая на центральные части фиксаторов, а не на кончики.

Техника отгибания

Определите тип фиксаторов:
- На моделях до рестайлинга (до 2017 г.) обычно 2-3 фиксатора-защелки с прямоугольными выступами
- На новых версиях – клипсы со стрелочными обозначениями направления нажатия

Синхронное нажатие:

Действие	Правильно	Неправильно
Вектор усилия	Перпендикулярно плоскости крышки	Под углом с боковым смещением
Точка приложения	Основание фиксатора	Крайний выступ

Контроль хода: При отгибании сопровождайте фиксаторы пальцами до характерного щелчка (1-2 мм хода). Если элемент не поддается – проверьте, не осталось ли скрытых креплений по периметру.

После снятия крышки зафиксируйте фиксаторы в отогнутом состоянии, подложив под них тонкий предмет (например, монету). Это предотвратит самопроизвольное защелкивание при установке нового фильтра.

Полное опускание бардачка

Откройте бардачок стандартным способом, потянув за ручку вниз до характерного щелчка фиксаторов. Убедитесь, что внутри нет тяжелых или хрупких предметов – при полном опускании содержимое может выпасть.

Возьмитесь обеими руками за боковые стенки бардачка. Сильно потяните его вниз, преодолевая сопротивление пластиковых ограничителей. Не бойтесь приложить умеренное усилие – механизм рассчитан на такое действие, но избегайте резких рывков.

Детали процесса

После открытия найдите по бокам два гибких фиксатора (белые или черные язычки)
Одновременно надавите большими пальцами на фиксаторы вовнутрь, освобождая их из пазов
Продолжая удерживать фиксаторы, опустите бардачок вертикально вниз до предела

Важно: Бардачок останется висеть на центральном шарнире. Не пытайтесь его оторвать – это повредит петли. Для возврата в исходное положение просто поднимите конструкцию вверх до щелчка.

Поиск крышки блока фильтра

Крышка блока салонного фильтра расположена в ногах переднего пассажира, скрыта за пластиковой обшивкой центральной консоли. Для доступа необходимо опустить голову вниз со стороны пассажирского сиденья и посмотреть в пространство за перчаточным ящиком (бардачком).

Ищите прямоугольный пластиковый корпус размером примерно 15х20 см, закрепленный вертикально на воздуховоде. Крышка фиксируется двумя боковыми защелками – они хорошо ощущаются пальцами при прощупывании верхней части блока. На некоторых модификациях корпус может быть частично скрыт жгутом проводки или кронштейнами, которые не мешают демонтажу.

Последовательность обнаружения

Полностью опустите бардачок, отстегнув боковые ограничители
Снимите нижнюю декоративную накладку под бардачком (фиксируется клипсами)
Проследите путь воздуховода вглубь консоли – блок крепится к нему

Визуальные признаки	Тактильные признаки
Матовый серый пластик	Выступы по бокам крышки
Стрелка направления воздушного потока	Упругие защелки в верхней части

Важно: На моделях с кондиционером блок может быть оснащен датчиком температуры – не отсоединяйте разъем при замене фильтра. Если крышка не видна после снятия бардачка, проверьте наличие съемной заглушки в задней стенке бардачка – она встречается на рестайлинговых версиях.

Определение типа крепления крышки

Перед демонтажем внимательно осмотрите крышку короба салонного фильтра. В зависимости от года выпуска и комплектации Kia Rio применяются различные крепления. Неправильное воздействие может повредить пластиковые элементы.

Основные варианты фиксации расположены по периметру крышки. Для точного определения типа сфотографируйте узел или подсветите фонариком. Обращайте внимание на наличие характерных выступов или точек крепления.

Распространенные типы креплений

Пластиковые защелки: фиксаторы в виде язычков по бокам крышки. Требуют аккуратного поддевания отверткой.
Винтовое соединение: саморезы по углам (обычно 2-4 шт). Определяются по шлицам под крестовую отвертку.
Комбинированный тип: сочетание боковых клипс и одного центрального винта. Часто встречается в рестайлинговых версиях.

Визуальный признак	Тип крепления
Щели по боковым граням	Защелки
Круглые углубления с крестообразными насечками	Винты
Сочетание боковых пазов и центрального углубления	Комбинированное

При наличии сомнений сверьтесь с руководством по эксплуатации конкретного года выпуска. На моделях после 2017 года чаще применяются защелкивающиеся клипсы, тогда как в ранних версиях преобладают винты.

Аккуратный демонтаж креплений крышки

Крышка корпуса фильтра удерживается пластиковыми защелками, расположенными по бокам и в верхней части. Определите количество и тип креплений – обычно их три: две боковые и одна верхняя фиксация. Убедитесь, что руки свободно помещаются в ограниченном пространстве педального узла, при необходимости временно снимите декоративную накладку снизу рулевой колонки для лучшего доступа.

Используйте плоскую тонкую отвертку с тупым концом или пластиковый монтажный ломик. Подведите инструмент под край крышки в зоне крепления, аккуратно надавите вниз, чтобы освободить язычок защелки. Не прикладывайте чрезмерных усилий – пластик корпуса хрупкий. Работайте последовательно, освобождая фиксаторы по одному, начиная с верхнего.

Пошаговый алгоритм действий

Визуально определите точки крепления: верхний фиксатор возле центральной консоли и два боковых возле торпедо.
Зафиксируйте крышку пальцем левой руки, предотвращая резкое падение при отщелкивании.
Инструмент вводите под углом 45° к плоскости крышки, избегая контакта с прилегающими проводами.
При отгибании защелки услышите характерный щелчок – сигнал расфиксации элемента.
Важно: При демонтаже боковых креплений не упирайтесь инструментом в радиатор печки – его трубки легко повредить.

После освобождения всех фиксаторов потяните крышку на себя вниз по направляющим. Если элемент не снимается – проверьте, все ли защелки расцеплены. Не пытайтесь вырвать крышку силой – перепроверьте верхний фиксатор, который часто остается незамеченным.

Снятие защитной крышки фильтра

Крышка расположена за бардачком в ножной зоне переднего пассажира, крепится на пластиковых защёлках по периметру. Для демонтажа не требуются инструменты – все операции выполняются вручную. Предварительно убедитесь, что перчатки отведённый вбок перчаточный ящик полностью опущен и зафиксирован в нижнем положении.

Будьте предельно аккуратны при работе с защёлками: пластиковые фиксаторы хрупкие и легко ломаются при чрезмерном усилии. Избегайте резких движений – крышка должна сниматься плавным равномерным давлением.

Левой рукой придерживайте корпус блока фильтра.
Правой рукой нажмите на центральный язычок верхней защёлки до характерного щелчка.
Потяните верхний край крышки на себя, освобождая 2 боковых фиксатора.
Сдвиньте крышку вниз на 1-2 см, чтобы вывести нижние крепления из пазов.
Извлеките элемент, удерживая его под углом 45 градусов.

Извлечение старого салонного фильтра

Салонный фильтр на Kia Rio расположен за перчаточным ящиком (бардачком) в районе центральной консоли. Для доступа необходимо полностью опустить бардачок, предварительно освободив его от содержимого.

При опускании ящика потребуется преодолеть фиксаторы по бокам: аккуратно сожмите боковые стенки бардачка внутрь, одновременно потянув его вниз до характерного щелчка. Это позволит снять ограничители и полностью откинуть ящик.

Пошаговая инструкция

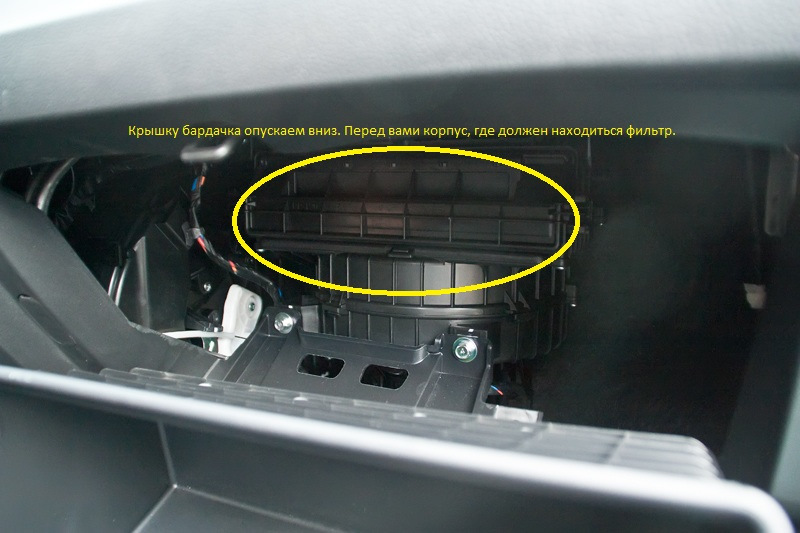

После снятия бардачка за ним будет виден прямоугольный пластиковый корпус фильтра (около 15×20 см) с защелками по бокам
Сожмите боковые фиксаторы корпуса одновременно и потяните крышку на себя
Извлеките старый фильтр, запомнив его ориентацию (стрелка на рамке фильтра должна указывать вниз)
Очистите посадочное место от мусора и пыли пылесосом или сухой тряпкой

Важные нюансы:

Не прикладывайте избыточное усилие к защелкам – они могут сломаться
Если фильтр застрял, вероятно он деформирован – подденьте его плоской отверткой через технологические пазы
При сильном загрязнении наденьте респиратор – при извлечении возможен выброс пыли

Тип крепления	Особенности демонтажа
Вертикальный корпус (до 2017 г.)	Крышка снимается вверх после отгибания 2 защелок
Горизонтальный корпус (после 2017 г.)	Защелки расположены сверху и снизу, требуют одновременного нажатия

Визуальная оценка состояния фильтра

Новый салонный фильтр для Kia Rio имеет равномерную светлую поверхность фильтрующего материала (чаще белого или светло-серого оттенка) без видимых деформаций. Воздушные каналы в гармошке чистые, без препятствий для прохождения воздуха.

Изнашиваемый фильтр проявляется выраженным потемнением, комкованием материала или неравномерным загрязнением. Часто наблюдаются скопления крупных частиц: тополиного пуха, листьев, насекомых или дорожной пыли в складках. В запущенных случаях видны следы плесени или влажные пятна.

Ключевые индикаторы износа

Цветовой контраст: Глубокое изменение цвета до тёмно-серого или чёрного по всей площади.
Механические загрязнения: Скопление органики (листва, пух) и неорганического мусора между рёбрами гармошки.
Структурные повреждения: Разрывы материала, вмятины или деформация каркаса.
Биологические факторы: Плесневые пятна, грибковые отложения или устойчивый затхлый запах при осмотре.

Очистка посадочного места пылесосом

Тщательно удалите крупный мусор и опавшие листья в районе посадочного гнезда фильтра руками или щеткой, чтобы избежать засора трубки пылесоса. Проведите визуальный осмотр на наличие крупных посторонних предметов, которые могут повредить фильтр при установке.

Используйте узкую насадку пылесоса для эффективной очистки труднодоступных уголков корпуса фильтра. Особое внимание уделите уплотнительным пазам и направляющим – остатки грязи в этих местах нарушат герметичность.

Порядок обработки пылесосом

Обработайте центральную часть гнезда круговыми движениями
Пройдитесь по периметру уплотнительного контура
Удалите пыль из защелок корпуса
Очистите прилегающие участки воздуховода

Контроль качества: после очистки проверьте отсутствие мусора с помощью фонарика. Убедитесь, что резиновый уплотнитель на корпусе фильтрационного отсека не имеет повреждений – при необходимости протрите его влажной салфеткой.

Проверка направления установки нового фильтра

На корпусе каждого салонного фильтра нанесена стрелка, указывающая требуемое направление воздушного потока. Эта маркировка обязательна для правильной работы системы вентиляции.

В Kia Rio воздух поступает через решетку под лобовым стеклом и движется сверху вниз. Стрелка на фильтре должна быть направлена строго в сторону салона автомобиля (к полу).

Порядок проверки

Извлеките старый фильтр, запомнив его ориентацию (если установлен правильно).
Сравните форму и размеры нового фильтра со старым – они должны совпадать.
Найдите на боковой или верхней кромке нового фильтра стрелку или надпись "AIR FLOW".
Перед установкой разверните фильтр так, чтобы маркировка указывала вниз (к ногам водителя).
Убедитесь, что стрелка не направлена в сторону лобового стекла или двигателя.

Ошибка в ориентации приведет к:

Ускоренному засорению фильтра
Снижению эффективности кондиционера и печки
Повышенной нагрузке на вентилятор

Проверяйте направление дважды – перед установкой и после фиксации фильтра в посадочном месте. Корпус должен закрываться без усилий.

Установка фильтра по стрелке воздушного потока

Перед установкой нового фильтра внимательно осмотрите его корпус – на боковой поверхности нанесена стрелка, указывающая направление движения воздуха. Эта маркировка критически важна для правильной работы системы вентиляции.

Расположите фильтр так, чтобы стрелка указывала в сторону салона автомобиля (кресла водителя). При неправильной ориентации фильтр будет работать менее эффективно, возможны повышенная нагрузка на вентилятор и ухудшение циркуляции воздуха.

Порядок действий

Визуально сопоставьте стрелку на фильтре с направлением воздушного потока (от двигателя к салону).
Аккуратно вставьте фильтр в отсек, не сгибая гофры и не прилагая чрезмерных усилий.
Убедитесь, что стрелка параллельна продольной оси автомобиля и направлена к рулевому колесу.
Проверьте плотное прилегание уплотнительных резинок по контуру корпуса фильтра.

Важно: Даже при визуальном совпадении контуров фильтра и посадочного места, неправильная ориентация стрелки приведет к некорректной работе системы. После установки закройте крышку фильтрующего отсека до характерного щелчка фиксаторов.

Правильная укладка уплотнителя фильтра

Плотное прилегание уплотнителя по всему периметру корпуса фильтра критически важно для предотвращения подсоса неочищенного воздуха. Даже минимальный зазор снижает эффективность очистки и позволяет пыли, аллергенам и запахам проникать в салон напрямую, минуя фильтрующий материал.

После размещения фильтра в посадочном гнезде убедитесь, что резиновый уплотнитель равномерно распределен по краям без перегибов или замятий. Особое внимание уделите углам – они чаще всего образуют щели при неправильной установке. Контролируйте, чтобы фильтр не смещался при закрытии крышки.

Пальцами прижмите уплотнительную кромку фильтра к стенкам корпуса воздуховода по всей длине
Проведите рукой по контуру для проверки выпуклостей или провалов
Убедитесь, что фильтр сидит строго параллельно корпусу без перекосов

Ключевые признаки правильной установки:

Отсутствие видимых зазоров между уплотнителем и посадочным местом
Равномерное сопротивление при нажатии на края фильтра
Фильтр не двигается при легком постукивании по корпусу

После закрытия крышки запустите вентиляцию на максимальную скорость – свист или гул свидетельствуют о нарушении герметичности. В этом случае немедленно переустановите фильтр, проверив целостность уплотнителя.

Возврат защитной крышки на место

Убедитесь, что новый фильтр установлен правильно – его рамка должна плотно прилегать к корпусу без перекосов. Проверьте отсутствие посторонних предметов или мусора в посадочной зоне крышки.

Аккуратно заведите верхние фиксаторы крышки под металлические крючки торпедо. Совместите нижние пластиковые защёлки с пазами на корпусе блока фильтра, затем равномерно надавите на них до характерного щелчка по всему периметру.

Контроль качества установки

Выполните визуальную проверку: крышка обязана прилегать к кузову без зазоров. Протестируйте фиксацию – попытайтесь слегка поддеть её пальцем у защёлок. Недопустимы:

Прогибы пластика
Щелчки при нажатии
Вибрации на холостом ходу

Подсоедините отключенные ранее провода к датчикам педали тормоза (при наличии). Запустите двигатель и включите вентиляцию на максимальную скорость – убедитесь в отсутствии посторонних шумов из зоны установки фильтра.

Фиксация крышки блока фильтра

Плотно вставьте новый фильтр в посадочное место, убедившись, что его края не перегибаются и уплотнители полностью прилегают к корпусу. Проверьте ориентацию фильтра – стрелка на рамке должна указывать вниз (по направлению к полу автомобиля).

Возьмите крышку блока фильтра и совместите ее верхние крепления с пазами на корпусе. Прижмите верхнюю часть крышки до характерного щелчка фиксаторов, затем равномерно надавите на нижнюю часть, пока все защелки не зайдут в соответствующие ответные части.

Ключевые моменты фиксации

Начинайте установку с верхних креплений
Контролируйте равномерное прилегание крышки по периметру
При фиксации защелок должен быть слышен четкий щелчок

Ошибка	Последствие
Перекос крышки	Негерметичность, подсос нефильтрованного воздуха
Неполная фиксация защелок	Дребезжание при движении
Избыточное усилие	Поломка пластиковых фиксаторов

Проверка качества установки: после фиксации проведите пальцем по стыку крышки и корпуса – зазор должен быть равномерным по всей длине. Попробуйте слегка поддеть крышку в нижней части – правильно закрепленный элемент не будет смещаться.

Подъем перчаточного ящика в рабочее положение

Обеими руками возьмитесь за боковые стенки перчаточного ящика. Нащупайте пластиковые ограничители хода, расположенные симметрично по краям верхней части бардачка. Эти выступы предотвращают чрезмерное опускание ящика в обычном режиме эксплуатации.

Сожмите левый ограничитель пальцами, приложив умеренное усилие по направлению к центру бардачка. Одновременно правой рукой повторите действие с противоположным ограничителем. Должен раздаться характерный щелчок с каждой стороны, свидетельствующий о снятии фиксации.

Алгоритм опускания бардачка

Удерживая защелки в утопленном состоянии, плавно потяните перчаточный ящик вниз под углом 45°
Контролируйте движение до полного освобождения креплений – ящик опустится ниже стандартного положения
Убедитесь, что трос привода подсветки не натянут и свободно провисает

Важно: не прикладывайте резких усилий при опускании – это может привести к поломке пластиковых фиксаторов или деформации направляющих. Если ящик не поддается, повторно проверьте положение ограничителей.

Фиксация боковых элементов бардачка

После демонтажа основного корпуса бардачка удерживайте его боковые элементы в отведенном положении, чтобы они не мешали доступу к фильтру. Левую и правую часть следует аккуратно завести за металлические кронштейны кузова, расположенные по бокам ниши.

Проверьте надежность фиксации: детали должны плотно прилегать к кузову без риска самопроизвольного соскальзывания. Особое внимание уделите пластиковым фиксаторам – они не должны испытывать нагрузку на излом во время дальнейших действий.

Последовательность операций

Сдвиньте левый элемент бардачка в сторону водительского сидения до характерного щелчка
Повторите действие с правой стороной, направляя элемент к пассажирской дверце
Убедитесь, что обе части зафиксированы параллельно друг другу

Критические моменты:

Не прикладывайте избыточное усилие при отгибании элементов
Контролируйте положение пластиковых защелок в зоне контакта с кузовом
При наличии резиновых демпферов проверьте их целостность

Установка ограничителя ящика

После замены салонного фильтра зафиксируйте ограничитель бардачка на штатное место. Деталь предотвращает полное вываливание ящика при открытии и регулирует угол наклона.

Совместите пластиковые крепления ограничителя с посадочными гнездами на боковине бардачка. Нажмите до характерного щелчка, подтверждающего зацепление фиксаторов.

Вставьте шарнирный штырь ограничителя в отверстие на торпедо со стороны пассажира
Натяните тросик, направив второй штырь в ответный паз на корпусе бардачка
Проверьте фиксацию: потяните ящик вниз – ограничитель должен натягиваться без провисания

Контрольный пункт: после установки откройте бардачок до упора. Если ящик опускается плавно без ударов и остается в горизонтальном положении – монтаж выполнен верно.

Проверка закрытия перглотного ящика

После установки нового фильтра и крепления крышки корпуса, аккуратно верните перчаточный ящик в исходное положение. Совместите боковые направляющие бардачка с пазами на торпедо, затем плавно задвиньте его до упора, следя за правильностью позиционирования.

Сильно надавите на центральную часть лицевой панели бардачка до характерного щелчка фиксатора. Убедитесь, что зазоры между перчаточным ящиком и торпедо равномерны по всему периметру, без перекосов.

Критерии корректной установки

Фиксация: При закрытии должен быть отчетливо слышен щелчок запорного механизма
Положение: Передняя панель бардачка должна находиться в одной плоскости с элементами торпедо
Функциональность: Проверьте открытие ручкой – ход должен быть плавным, без заеданий

Если бардачок не фиксируется:

Откройте его и проверьте правильность посадки боковых направляющих в пазах
Убедитесь, что фиксатор не поврежден и не заблокирован посторонними предметами
Повторно закройте, прилагая умеренное усилие по центру крышки

Важно: Никогда не хлопайте бардачком! Чрезмерное усилие может сломать пластиковые крепления или фиксатор. При сохранении проблем демонтируйте узел и перепроверьте сборку.

Тестирование работы вентиляции

После установки нового фильтра запустите двигатель автомобиля и включите систему вентиляции на максимальную скорость обдува. Убедитесь, что воздушный поток равномерно распределяется через все дефлекторы обдува: центральные, боковые и ножные воздуховоды.

Переключите режимы подачи воздуха (лобовое стекло, лицо/ноги, ноги) для проверки корректности работы заслонок. На каждом режиме оцените интенсивность потока и отсутствие посторонних шумов, которые могли возникнуть при некорректной сборке.

Ключевые параметры проверки

Контрольные точки:

Сравните силу потока до и после замены – улучшение минимум на 20% указывает на устранение засора
Проверьте отсутствие дребезжания пластиковых элементов корпуса фильтра
Удостоверьтесь в отсутствии запахов пыли или затхлости при включении рециркуляции

Важный этап – тестирование кондиционера: через 3-5 минут работы на минимальной температуре из воздуховодов должен поступать ощутимо холодный воздух. Если охлаждение слабое, возможна неправильная установка фильтра, перекрывающая путь воздушному потоку.

Особенности замены на рестайлинговых моделях

На рестайлинговых Kia Rio (после 2017 года) фильтр расположен за центральной консолью со стороны пассажира, но доступ к нему усложнён из-за конструктивных изменений. Основное отличие – необходимость демонтажа не только перчаточного ящика, но и дополнительной декоративной накладки под ним, которая крепится скрытыми клипсами.

Фильтр устанавливается вертикально в пластиковый корпус с защёлкой, при этом направление воздушного потока (стрелка на рамке фильтра) должно строго соответствовать маркировке на корпусе. Частая ошибка – попытка снять корпус полностью: это не требуется, достаточно отстегнуть верхнюю крышку после снятия бардачка и нижней панели.

Инструменты и этапы работ

Подготовка: крестообразная отвёртка, перчатки, новый фильтр (артикул 97133-D5000 или аналог).
Демонтаж бардачка:
- Откройте перчаточный ящик, выдвиньте ограничители с боковых стенок.
- Сожмите боковины бардачка и опустите его вниз до щелчка.
Снятие нижней панели:
- Выкрутите 2 самореза под бардачком.
- Потяните накладку на себя, отщёлкнув 5 клипс по периметру.
Замена фильтра:
- Найдите чёрный пластиковый корпус размером ~15х20 см.
- Отогните фиксаторы крышки, извлеките старый фильтр.
- Очистите посадочное место от мусора пылесосом.
- Вставьте новый фильтр по стрелке потока воздуха (к салону).

Критические нюансы: при установке нижней панели проверьте плотность прилегания к кузову – зазоры могут вызывать вибрации. Не применяйте силу при демонтаже клипс: если элемент не поддаётся, ищите скрытый крепёж. На моделях с климат-контролем после замены обязательно запустите систему вентиляции на 5 минут для распределения потока.

Условия эксплуатации	Оптимальный интервал
Городская среда (средняя загрузка)	15 000 км / 12 месяцев
Сельская местность (грунтовые дороги)	10 000 км / 6 месяцев
Приморский климат или период цветения	7 000–8 000 км / 6 месяцев

Типичные ошибки и как их избежать

Неправильное определение расположения корпуса фильтра – частая проблема. На Kia Rio (особенно модели до 2017 года) корпус часто скрыт за бардачком, а не под капотом, что сбивает с толку. Всегда сверяйтесь с руководством конкретного года выпуска: уточните, находится ли фильтр за перчаточным ящиком (салон) или возле воздухозаборника (моторный отсек).

При снятии старого фильтра многие игнорируют направление стрелки-указателя воздушного потока, нанесенной на его рамку. Установка нового элемента против стрелки резко снижает эффективность очистки и создает нагрузку на вентилятор. Перед извлечением старого фильтра зафиксируйте ориентацию маркировки фото или маркером.

Критические промахи при монтаже

Деформация фильтра: Попытки втиснуть элемент силой при несовпадении пазов. Решение: Аккуратно подрежьте пластиковые ребра корпуса ножом, если производитель допустил превышение габаритов.
Загрязнение системы: Пренебрежение очисткой посадочного места от листьев и песка перед установкой. Решение: Пропылесосьте отсек и протрите влажной салфеткой уплотнительные поверхности.
Неплотное закрытие крышки: Оставшиеся щели пропускают нефильтрованный воздух. Решение: Убедитесь, что фиксаторы корпуса полностью защелкнулись, приложив умеренное давление на центр крышки до характерного щелчка.

Последовательность предотвращения ошибок

Отключите вентиляцию печки перед работой (ключ зажигания – положение OFF).
При снятии перчаточного ящика не тяните его на себя до упора – освободите ограничители плавным нажатием на боковые фиксаторы.
Сравните габариты старого и нового фильтра до установки, даже если номер артикула совпадает.
Проверьте стрелку воздушного потока: на Kia Rio она обычно направлена вниз или к полу салона.

Ошибка	Последствие	Способ избежать
Установка угольного фильтра "решеткой" вверх	Расслоение фильтрующего материала, свист воздуха	Монтировать только стороной с мелкой сеткой вверх
Поломка пластиковых защелок корпуса	Негерметичность, вибрации при работе печки	Отжимать фиксаторы плоской отверткой через тканевую прокладку

Список источников

Официальное руководство по эксплуатации Kia Rio конкретного года выпуска.

Техническая документация от производителя по обслуживанию систем вентиляции.

Инструкции авторизованных сервисных центров Kia по плановому ТО
Видеоинструкции на YouTube от дилерских центров Kia
Форумы владельцев: Kia-club.ru, Drive2.ru (разделы Kia Rio III/IV поколений)
Автомобильные порталы: auto.ru, exist.ru (статьи по замене расходников)
Практические руководства от автомобильных блогеров на YouTube
Каталоги запчастей: оригинальные и аналоговые фильтры (MANN-FILTER, Bosch)
