Выхлопная система ВАЗ-2106 устройство назначение характеристики эксплуатация и ремонт
Статья обновлена: 18.08.2025
Выхлопная система автомобиля ВАЗ-2106 является критически важным компонентом силовой установки, отвечающим за эффективное и безопасное отведение отработавших газов.
Данная статья детально рассматривает конструкцию, функциональное назначение и ключевые технические параметры штатной системы выпуска "шестерки", а также анализирует характерные особенности ее повседневного использования.
Особое внимание уделено распространенным неисправностям, методикам диагностики и практическим аспектам ремонта элементов выпускного тракта с учетом специфики эксплуатации классических моделей ВАЗ.
Общая схема расположения элементов выхлопной системы ВАЗ-2106
Выхлопная система ВАЗ-2106 имеет последовательное линейное расположение компонентов вдоль днища автомобиля. Начинается она с выпускного коллектора двигателя, расположенного в подкапотном пространстве. От коллектора выхлопные газы поступают в приемную трубу, которая проходит вдоль картера двигателя и трансмиссии к центральной части кузова.
Все элементы системы крепятся к кузову через резиновые подвесы, обеспечивающие виброизоляцию. Металлические кронштейны с болтовыми соединениями фиксируют трубы и глушители. Система спроектирована с учетом термокомпенсации – соединения допускают небольшое смещение при нагреве.
Компоненты системы и их расположение
| Элемент | Расположение |
|---|---|
| Выпускной коллектор | Непосредственно на блоке цилиндров двигателя |
| Приемная труба (штаны) | Между коллектором и резонатором, под днищем в районе коробки передач |
| Резонатор (передний глушитель) | Под центральной частью кузова, перед задним мостом |
| Основной глушитель | В задней части автомобиля, за задним мостом |
| Соединительные трубы | Между резонатором и глушителем, проходят под задним пассажирским сиденьем |
Трассировка магистрали учитывает конструктивные особенности авто: огибает элементы подвески, топливные магистрали и карданный вал. Выхлопная труба основного глушителя выведена под углом за правый задний борт кузова для отвода газов от салона.
Материалы изготовления штатных элементов выхлопной системы ВАЗ-2106
Штатная выхлопная система ВАЗ-2106 преимущественно изготавливалась из углеродистых сталей. Основным материалом для труб, глушителя и резонатора являлась сталь марки 08кп или аналогичная, обладающая удовлетворительной пластичностью для формовки, но ограниченной стойкостью к коррозионному воздействию горячих выхлопных газов и внешней среды. Толщина листового металла составляла обычно 0.8-1.2 мм.
Для повышения ресурса внутренние поверхности некоторых элементов (особенно глушителя) могли покрываться алюминиевым напылением или термостойкими составами, создающими барьерный слой. Крепежные элементы (болты, гайки, шпильки), хомуты и кронштейны изготавливались из конструкционных сталей, часто с цинковым или кадмиевым покрытием для защиты от атмосферной коррозии. Прокладки (например, между выпускным коллектором и приемной трубой) использовались паронитные или металлографитовые.
Характеристики материалов по элементам
| Элемент системы | Основной материал | Особенности / Доп. обработка |
|---|---|---|
| Приемная труба ("штаны") | Сталь 08кп | Бесшовная труба, зона максимальных термических нагрузок |
| Основная труба | Сталь 08кп | Прямошовная сварная труба |
| Резонатор (передний глушитель) | Сталь 08кп | Корпус штампованный, возможна алюминизация внутренних полостей |
| Глушитель (задний) | Сталь 08кп | Сложная штамповка, часто с алюминиевым напылением внутри |
| Крепеж (болты, гайки, шпильки) | Сталь 35, 40Х | Цинковое или кадмиевое покрытие |
| Хомуты, кронштейны подвесок | Сталь 20, 25 | Оцинковка, резиновые демпферы подвесок |
| Прокладки | Паронит, металлографит | Термостойкие композиции |
Ключевые эксплуатационные следствия:
- Коррозионная уязвимость: Основная причина выхода из строя - сквозная коррозия труб и корпусов глушителей из-за агрессивного конденсата, дорожных реагентов и ограниченной коррозионной стойкости базовой стали.
- Термическое старение: Постоянные циклы нагрева/охлаждения приводят к "усталости" металла, особенно в зонах сварных швов и крепежа, провоцируя трещины.
- Крепежные проблемы: Прикипание стальных гаек/болтов из-за высоких температур и коррозии - частая сложность при демонтаже.
Технические параметры выпускного коллектора ВАЗ-2106
Выпускной коллектор ВАЗ-2106 изготавливается из серого чугуна марки СЧ20 методом литья. Конструкция представляет собой неразборный трубчатый блок с четырьмя отдельными каналами, сходящимися в общий приемный патрубок диаметром 36 мм. Крепление к головке блока цилиндров осуществляется через фланец с четырьмя отверстиями под болты М8.
Рабочая температура поверхности коллектора достигает 900°C при эксплуатации. Для соединения с приемной трубой глушителя используется фланцевое крепление на два болта М8 с применением термостойкой металлокерамической прокладки. Вес стандартного коллектора составляет 5,5 кг.
| Параметр | Значение |
|---|---|
| Материал | Серый чугун СЧ20 |
| Тип конструкции | Неразборная, трубчатая |
| Количество каналов | 4 (по числу цилиндров) |
| Диаметр выходного патрубка | 36 мм |
| Диаметр крепежных отверстий (ГБЦ) | 8 мм |
| Крепеж к ГБЦ | 4 болта М8 |
| Крепеж к приемной трубе | 2 болта М8 |
| Температурный режим | до 900°C |
| Масса | 5,5 кг |
Устройство и функции приемной трубы ВАЗ-2106
Приемная труба («штаны») представляет собой сварную конструкцию из жаропрочной стали, состоящую из двух изогнутых патрубков для цилиндров 1-4 и 2-3, объединенных в общий коллектор. Фланцы с отверстиями под шпильки обеспечивают герметичное соединение с выпускным коллектором двигателя, а выходной патрубок с уплотнительным кольцом соединяется с резонатором через хомут. Дополнительный кронштейн с резиновой подвеской фиксирует трубу к кузову для гашения вибраций.
Основная функция элемента – первичный прием и объединение раскаленных выхлопных газов из четырех цилиндров с последующей передачей потока в резонатор. Конструкция минимизирует сопротивление газовому потоку, снижает температуру ОГ за счет теплоотдачи в атмосферу и частично гасит низкочастотные шумы. Геометрия изгибов оптимизирована для компенсации вибраций двигателя и предотвращения контакта с элементами кузова.
Ключевые характеристики
| Параметр | Значение |
| Материал | Термостойкая сталь 08Х17Т |
| Диаметр входных патрубков | 38 мм |
| Диаметр выходного патрубка | 50 мм |
| Тип соединения с коллектором | Фланцевое (4 шпильки М8) |
Эксплуатационные особенности:
- Прогары чаще возникают на стыках патрубков из-за термических деформаций
- Коррозия ускоряется при повреждении термоизоляционного экрана
- Вибрации кузова при движении – признак износа подвесной втулки
Ремонтные операции:
- Замена прокладки фланца при утечках газов (момент затяжки 22-25 Н·м)
- Сварка сквозных трещин с предварительной зачисткой
- Обрезка деформированного участка выходного патрубка с установкой переходной муфты
Характеристики и особенности резонатора ВАЗ-2106
Резонатор ВАЗ-2106 выполняет функцию предварительного гашения звуковых колебаний и снижения температуры отработавших газов перед их поступлением в основной глушитель. Конструктивно представляет собой металлическую банку с перфорированной внутренней трубой, помещенной в корпус с шумопоглощающим наполнителем. Располагается под днищем автомобиля между приемной трубой и основным глушителем.
Корпус элемента изготавливается из тонколистовой стали, подверженной коррозии при повреждении защитного покрытия. Внутренняя камера разделена перегородками для создания многоступенчатой системы отражения звуковых волн. Соединение с другими компонентами системы осуществляется через фланцы с болтовыми креплениями или хомуты.
Технические параметры
| Наружный диаметр корпуса | Ø 110 мм |
| Длина | 350 мм |
| Толщина стенок трубы | 1.0-1.2 мм |
| Тип соединения | Фланцевое |
| Рабочая температура | до +700°C |
Эксплуатационные особенности
- Срок службы 3-5 лет в зависимости от условий эксплуатации
- Основные неисправности: прогар внутренних перегородок, коррозия корпуса
- Признаки неисправности: металлический дребезг при разгоне, повышенный шум выхлопа
- Требует периодической проверки целостности подвесов и герметичности соединений
Специфика ремонта
- Замена обязательна при сквозной коррозии или разрушении внутренних элементов
- Монтаж выполняется на подъемнике с обязательной заменой уплотнительных колец
- Рекомендуется одновременная замена прокладок фланцев крепления
- При установке требуется регулировка зазора до элементов кузова (мин. 15 мм)
- Сварные ремонтные работы нецелесообразны из-за сложности конструкции
Важно: Не допускается эксплуатация с поврежденными подвесами – вызывает вибрацию и ускоренный излом труб. При выборе замены предпочтительны оригинальные детали или аналоги из алюминизированной стали.

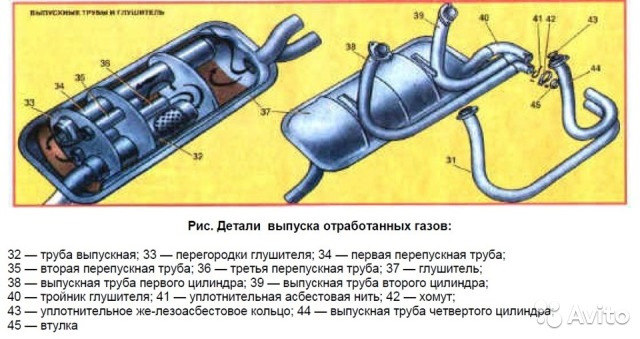

Конструкция и работа глушителя ВАЗ-2106
Глушитель ВАЗ-2106 представляет собой стальной сварной корпус, разделённый внутренними перегородками на 3 изолированные камеры. Через эти камеры последовательно проходит перфорированная труба, соединённая с резонатором. Входной патрубок глушителя крепится к промежуточной трубе через соединительный хомут, а выходной патрубок выведен под задний бампер автомобиля. Конструкция выполнена из низкоуглеродистой стали толщиной 0,8-1,0 мм с антикоррозионным алюминизированным покрытием.
Принцип работы основан на многократном изменении направления потока газов и их расширении. Выхлопные газы последовательно проходят через камеры разного объёма, где происходит:
- Отражение звуковых волн от перегородок
- Расширение и охлаждение газов
- Интерференция звуковых колебаний через перфорацию труб
- Снижение скорости потока
Технические параметры
| Масса | 3,8 кг |
| Диаметр входного патрубка | 48 мм |
| Объём камер | 8,5 л |
| Рабочая температура | до 700°C |
| Ресурс | 60-80 тыс. км |
Эксплуатационные особенности: корпус подвержен коррозии из-за конденсата и реагентов. Характерные неисправности - прогар сварных швов, разрушение перегородок и сквозная коррозия. При ремонте обязательна замена прокладок и подвесных резинок. Установка неоригинальных глушителей может вызывать повышенный резонанс на 3000-4000 об/мин.
Крепежные элементы выхлопной системы: хомуты и подвесы
Хомуты обеспечивают герметичное соединение труб и глушителей системы, компенсируя тепловое расширение металла при работе двигателя. На ВАЗ-2106 применяются преимущественно разрезные стальные хомуты с болтовой стяжкой, охватывающие места стыковки приемной трубы с резонатором и резонатора с глушителем. Их правильная затяжка исключает утечку отработанных газов и вибрации.
Подвесы выполняют функцию амортизации выхлопной системы, гася колебания от двигателя и препятствуя передаче вибраций на кузов. Они представляют собой эластичные элементы из термостойкой резины с металлическими втулками, которые крепятся к кронштейнам на днище автомобиля и специальным петлям на трубах/глушителях. Повреждение подвесов приводит к деформации трубопроводов из-за чрезмерной нагрузки.
Типы и характеристики креплений
- Хомуты:
- Разрезные с болтом М8 (основной тип)
- Диаметр охвата: 45-60 мм (зависит от сечения трубы)
- Материал: углеродистая сталь с цинковым покрытием
- Подвесы:
- Резиновые демпферы с двумя проушинами
- Количество на системе: 3-4 шт
- Рабочая температура: до +250°C
Особенности эксплуатации: Регулярно проверяйте затяжку хомутов (особенно после замены элементов) и состояние резины подвесов. Трещины на подвесах или коррозия металлических вставок требуют немедленной замены. При монтаже избегайте перекоса труб – это вызывает преждевременный износ креплений.
| Элемент | Ресурс | Признаки износа |
|---|---|---|
| Хомут | 80-120 тыс. км | Сорванная резьба, коррозия, ослабление соединения |
| Подвес | 60-100 тыс. км | Разрывы резины, отслоение металлических втулок |
Ремонтные нюансы: При замене хомутов используйте графитовую смазку на болтах для предотвращения прикипания. Устанавливайте подвесы без натяга – свободный ход в пределах 5-8 мм обязателен для компенсации вибраций. После ремонта запустите двигатель и проверьте отсутствие стуков при резком увеличении оборотов.
Соединения труб: способы герметизации и уплотнители
Выхлопная система ВАЗ-2106 содержит несколько соединений труб, подверженных воздействию высоких температур и вибраций. Основные точки соединения: коллектор с приемной трубой, приемная труба с резонатором, резонатор с глушителем. Надежная герметизация этих стыков критически важна для предотвращения прорыва выхлопных газов, снижения шума и поддержания оптимального противодавления.
Герметизация реализуется преимущественно через фланцевые соединения с использованием термостойких уплотнительных элементов. Применение сварных швов ограничено из-за необходимости демонтажа компонентов при ремонте и сложности компенсации теплового расширения.
Основные способы герметизации и уплотнители
Фланцевые соединения:
- Асбестовые прокладки: Классическое решение для соединения коллектора с приемной трубой. Требуют замены при каждом разборе из-за разрушения структуры.
- Металлокомпозитные термостойкие прокладки: Современная альтернатива асбесту (стальная основа с графитовым или керамическим наполнением). Отличаются повышенной долговечностью и стабильностью уплотнения.
- Графитовые кольца: Применяются в соединениях труб среднего участка системы. Устойчивы к температурам до +700°C.
Раструбные соединения (глушитель-резонатор):
- Металлические хомуты с термостойкими манжетами: Уплотнительные кольца из алюминизированной резины или силикона, зажимаемые стальным хомутом. Обеспечивают герметичность при сохранении подвижности стыка.
- Натяжные пружины: Дополнительно стягивают соединение, компенсируя вибрации и предотвращая самооткручивание.
Дополнительные материалы:
- Термостойкий герметик: Наносится на прокладки и фланцы перед сборкой (температурный предел не ниже +1000°C). Используется как вспомогательное средство, а не основной уплотнитель.
- Медная смазка: Обработка болтовых соединений для предотвращения прикипания и облегчения последующего демонтажа.
Особенности эксплуатации и ремонта
| Тип соединения | Критичные неисправности | Рекомендации по ремонту |
|---|---|---|
| Коллектор-приемная труба | Прогар прокладки, деформация фланца | Замена прокладки на металлокомпозитную, шлифовка фланцев, затяжка крепежа динамометрическим ключом |
| Средний и задний стыки | Износ манжет, коррозия труб в зоне хомутов | Замена уплотнительных колец и хомутов, обрезка прогнивших концов труб |
Обязательные правила: Замена всех уплотнителей при разборке, контроль состояния посадочных поверхностей (очистка от нагара и ржавчины), равномерная затяжка болтов крест-накрест, запрет на установку нештатных уплотнителей (пакля, цемент). Прогрев системы после ремонта с последующей проверкой и подтяжкой соединений.
Влияние выхлопной системы на мощность двигателя ВАЗ-2106
Сопротивление газовому потоку в выхлопной системе создаёт противодавление, заставляющее двигатель расходовать часть энергии на преодоление этого барьера. Чем выше сопротивление (засоры, деформации труб, забитые глушители), тем значительнее потери мощности. Оптимально спроектированная система минимизирует противодавление, позволяя цилиндрам эффективно освобождаться от отработавших газов.
Динамика выхлопных газов влияет на продувку цилиндров. Инерционный наддув, возникающий при резонансных явлениях в трубах, способствует лучшей очистке камеры сгорания и наполнению свежей топливно-воздушной смесью. Стандартный выпускной коллектор ВАЗ-2106 («штаны») с неравной длиной каналов ограничивает этот эффект, тогда как тюнинговые «пауки» (равнодлинные коллекторы) усиливают резонанс в определённом диапазоне оборотов.
Ключевые аспекты влияния
- Диаметр труб: Увеличение диаметра снижает сопротивление, но чрезмерное расширение замедляет поток газов, ухудшая продувку на низких оборотах.
- Состояние глушителя: Забитые базальтовой ватой или деформированные камеры глушителя создают критическое противодавление.
- Целостность системы: Прогоревшие прокладки, трещины в коллекторе или свищи в трубах нарушают герметичность, снижая эффективность выхлопа и резонансные свойства.
- Температурный режим: Перегрев системы (например, из-за позднего зажигания) повышает давление газов, усиливая нагрузку на двигатель.
| Параметр | Влияние на мощность | Оптимальное состояние |
|---|---|---|
| Противодавление | ↑ Сопротивление = ↓ Мощности (до 5-7%) | Минимальное сопротивление без потери скорости потока |
| Герметичность стыков | Утечки = ↓ Резонансный эффект | Плотное соединение всех элементов |
| Геометрия коллектора | Равнодлинные трубы = ↑ Инерционный наддуг | Тюнинговый «паук» для высоких оборотов |
Прямоточные модификации снижают сопротивление, но требуют корректировки топливной карты и повышают шум. Эксплуатация с повреждённым глушителем или прогоревшим коллектором не только снижает мощность, но и провоцирует попадание выхлопных газов в салон. Регулярная проверка подвесок, целостности труб и состояния прокладок обязательна для сохранения заводских характеристик.
Контроль токсичности выхлопных газов ВАЗ-2106
Контроль токсичности выхлопных газов ВАЗ-2106 осуществляется для соответствия экологическим нормам, действовавшим на момент производства автомобиля. Основное внимание уделяется снижению концентрации вредных компонентов: оксида углерода (CO), углеводородов (CH) и оксидов азота (NOx).
Система включает конструктивные элементы двигателя и выхлопной тракт, работающие совместно. Ключевую роль играет карбюратор с системами регулировки состава топливно-воздушной смеси, опережения зажигания, а также каталитический нейтрализатор (на части модификаций) и термореактор в выпускном коллекторе для дожигания несгоревших остатков.
Методы контроля и регулировки
- Газоанализатор: Основной инструмент для замера CO/CH на холостом ходу и повышенных оборотах через выхлопную трубу.
- Регулировка карбюратора: Корректировка качества смеси винтами (основной на холостом ходу, переходной системы), проверка уровня топлива в поплавковой камере.
- Проверка зажигания: Установка правильного угла опережения (трамблер), исправность вакуумного и центробежного регуляторов.
- Герметичность системы: Диагностика подсоса воздуха во впускном тракте, состояние прокладок выпускного коллектора и глушителя.
Технические характеристики (Нормы для моделей без катализатора)
| Компонент | Режим холостого хода (700-900 об/мин) | Режим 2500-3000 об/мин |
| Оксид углерода (CO) | 0.5-1.5% об. | Менее 1.0% об. |
| Углеводороды (CH) | До 600 ppm | До 400 ppm |
Эксплуатационные особенности: Превышение норм CO/CH часто вызвано неисправностями карбюратора (засорение жиклеров, износ диффузоров), поздним зажиганием, прогаром клапанов или износом цилиндропоршневой группы. Негерметичный глушитель не влияет на токсичность, но искажает замеры газоанализатора.
Ремонтные мероприятия: Включают чистку/регулировку карбюратора (Солекс 2107-1107010), замену воздушного фильтра, установку правильного зазора в контактах трамблера (или настройку бесконтактной системы), проверку компрессии. При наличии катализатора обязательна диагностика его целостности – разрушенный нейтрализатор требует замены. Для точной настройки обязательна прогретая до рабочей температуры (80-90°C) силовая установка.
Типовые признаки неисправностей выхлопной системы ВАЗ-2106
Повышенный уровень шума при работе двигателя является основным индикатором проблем. Громкий, дребезжащий, "металлический" или "прорванный" звук из-под днища автомобиля, особенно набирая обороты или при резком сбросе газа, указывает на нарушение герметичности системы. Это происходит из-за прогара элементов (труб, резонатора, глушителя), разрушения сварных швов, коррозии или ослабления креплений.
Появление в салоне или вокруг автомобиля запаха отработавших газов с характерным угарным запахом сигнализирует о разгерметизации системы до каталитического нейтрализатора (если установлен) или о повреждении приемной трубы, выпускного коллектора, прокладки между коллектором и головкой блока цилиндров. Это крайне опасно из-за риска отравления угарным газом.
Основные симптомы и их вероятные причины
Изменения в работе двигателя:
- Падение мощности и приемистости: Сильное засорение резонатора или глушителя нагаром, частичное разрушение набивки внутри них или критическое сужение труб из-за коррозии/деформации создают высокое противодавление.
- Неустойчивый холостой ход, "чихание" в карбюратор/впуск: Часто вызвано повреждением прокладки выпускного коллектора или трещинами в самом коллекторе, особенно вблизи фланца крепления к ГБЦ.
Визуальные признаки:
- Видимые следы прогаров, трещин или сквозной коррозии на трубах, резонаторе, глушителе, выпускном коллекторе.
- Наличие копоти вокруг мест возможной разгерметизации (фланцы, сварные швы, соединения).
- Видимые капли конденсата или следы вытекания воды из негерметичных мест при прогреве холодной системы.
- Сильная вибрация элементов выхлопной системы на ходу из-за разрушения подвесов (резинок) или деформации труб.
Дополнительные индикаторы:
- Характерный звон или вибрация кузова на определенных оборотах, вызванная касанием элементов выхлопной системы о кузов или элементы подвески из-за деформации или сломавшихся подвесов.
- Повышенный расход топлива как следствие падения мощности двигателя из-за высокого противодавления или подсоса воздуха через поврежденный коллектор.
Возможные причины появления посторонних звуков в выхлопной системе
Посторонние звуки в выхлопной системе ВАЗ-2106 обычно проявляются дребезжанием, грохотом или шипением, возникающими при работе двигателя. Эти шумы часто усиливаются при изменении оборотов или вибрации кузова во время движения.
Диагностика требует визуального осмотра и прослушивания системы на разных режимах работы силового агрегата. Наиболее уязвимыми местами являются соединения труб, зоны креплений и участки с высокой температурной нагрузкой.
Распространённые источники шумов
Нарушение герметичности:
- Прогорание трубок глушителя или резонатора
- Трещины в сварных швах и фланцах
- Разрушение прокладок выпускного коллектора
- Деформация соединений "штаны-приёмная труба"
Проблемы крепления:
- Разрушение резиновых подвесов (сайлент-блоков)
- Ослабление или поломка хомутов
- Коррозия кронштейнов крепления к кузову
- Контакт труб с элементами днища при вибрации
Внутренние дефекты компонентов:
- Разрушение перегородок резонатора
- Отслоение звукопоглощающего наполнителя в глушителе
- Попадание посторонних предметов в полости
- Коррозия перфорированных трубок внутри банок
| Характер звука | Локализация проблемы | Эксплуатационные признаки |
|---|---|---|
| Глухой стук | Крепления под кузовом | Проявляется при переезде неровностей |
| Металлический дребезг | Стыки труб, внутренности резонатора | Усиливается на холостых оборотах |
| Шипение | Фланцы коллектора, трещины в трубах | Сопровождается падением давления выхлопа |
Дополнительные факторы: Деформация системы после ударов о препятствия, использование нештатных компонентов, неравномерное тепловое расширение при резком охлаждении. При диагностике следует исключить схожие по звучанию неисправности подвески двигателя или элементов ходовой части.
Проверка герметичности выхлопной системы: методы и инструменты
Герметичность выхлопной системы ВАЗ-2106 критична для корректной работы двигателя, снижения токсичности газов и комфорта водителя. Нарушение целостности приводит к потере мощности, повышенному шуму, проникновению отработавших газов в салон.
Основные признаки негерметичности: характерное шипение или дребезжание под днищем, копоть на стыках труб/глушителя, вибрация кузова на холостых оборотах, запах выхлопных газов в салоне.
Методы диагностики
Визуальный осмотр:
- Заглушите двигатель, осмотрите трубы, резонатор, глушитель, прокладки и соединения на сквозные коррозийные отверстия
- Проверьте целостность хомутов и креплений к кузову
- Ищите следы сажи вокруг сварных швов и фланцев
Пальцевое перекрытие выхлопа:
- На прогретом двигателе кратковременно (1-2 сек) перекройте ладонью срез выхлопной трубы
- При герметичной системе двигатель должен заглохнуть, при утечках – продолжит работу
Мыльный раствор:
- Запустите двигатель на холостом ходу
- Нанесите мыльную воду кистью на подозрительные участки
- Образование пузырей укажет точное место разгерметизации
Инструменты для углубленной диагностики
| Дымогенератор | Подключается к выхлопной трубе, заполняет систему белым дымом. Утечки визуализируются струйками дыма. |
| Эндоскоп | Для осмотра скрытых полостей резонатора и глушителя через технологические отверстия или снятый датчик кислорода. |
| Акустический течеискатель | Фиксирует ультразвуковые колебания от выходящих под давлением газов. |
Важно! Проверку выполняйте на остывшей системе во избежание ожогов. Для точной локализации дефекта очистите элементы от грязи перед диагностикой. После ремонта (замена прокладок, сварка трещин, установка бандажей) обязательна повторная проверка герметичности.
Замена прокладки выпускного коллектора ВАЗ-2106: алгоритм действий
Процедура замены прокладки выпускного коллектора требует предварительной подготовки инструментов и расходных материалов. Потребуется набор гаечных ключей (рожковых и торцевых), отвертки, новая термостойкая прокладка коллектора (например, паронитовая), ветошь и металлическая щетка для очистки привалочных поверхностей.
Перед началом работ обеспечьте безопасные условия: двигатель должен полностью остыть, а автомобиль – стоять на ровной поверхности с затянутым ручным тормозом. Для удобства доступа к коллектору рекомендуется демонтировать воздушный фильтр и отсоединить мешающие шланги или провода.
Пошаговая инструкция
- Отсоединение приемной трубы глушителя:
- Обработайте резьбовые соединения коллектора и приемной трубы проникающей смазкой (WD-40 или аналогом).
- С помощью ключа на 13 мм открутите две гайки крепления приемной трубы к коллектору.
- Отсоедините трубу от кронштейна кузова (ключом на 17 мм), аккуратно отведите ее в сторону.
- Демонтаж выпускного коллектора:
- Поочередно выкрутите 8 гаек крепления коллектора к ГБЦ (ключ на 13 мм), начиная с крайних болтов.
- Снимите термоэкран (при наличии), аккуратно снимите коллектор с шпилек ГБЦ.
- Подготовка поверхностей:
- Удалите остатки старой прокладки с фланцев ГБЦ и коллектора металлической щеткой.
- Обезжирьте привалочные плоскости ветошью, смоченной в бензине или растворителе.
- Внимание: Проверьте коллектор на отсутствие трещин и деформации плоскости.
- Установка новой прокладки и сборка:
- Установите новую прокладку на шпильки ГБЦ металлическим бандажом наружу.
- Наденьте коллектор на шпильки, совместив отверстия.
- Наживите гайки крепления коллектора вручную.
- Затяжка креплений:
- Затяните гайки коллектора динамометрическим ключом в последовательности от центра к краям крест-накрест. Момент затяжки: 22-32 Н·м.
- Присоедините приемную трубу к коллектору, затяните гайки крепления (ключ на 13 мм).
- Зафиксируйте трубу в кронштейне кузова (ключ на 17 мм).
После сборки запустите двигатель и проверьте герметичность соединений на слух и с помощью мыльного раствора в местах стыков. При обнаружении шипения или пузырей – подтяните соответствующие крепления. Избегайте перетяжки гаек во избежание деформации фланцев.
Ремонт или замена приемной трубы: что выбрать?
Приемная труба (паук) ВАЗ-2106 – критичный элемент, подверженный прогоранию сварных швов и коррозии из-за постоянного воздействия раскаленных газов и агрессивной среды. Основные признаки неисправности: громкий рокот под капотом, запах выхлопных газов в салоне, следы копоти в местах повреждений и падение мощности двигателя. Чаще всего разрушаются стыки коллектора, участки возле фланца крепления к двигателю или резонатору.
Выбор между ремонтом и заменой зависит от степени повреждения и ресурса остальной системы. Ремонт методом сварки возможен при локальных сквозных прогарах или трещинах на прямых участках, если общее состояние металла удовлетворительное. Однако сварка нержавеющей стали (из которой изготавливаются трубы) требует аргонного оборудования и опыта, а заваренные тонкие участки часто быстро прогорают снова из-за остаточных напряжений.
Критерии выбора решения
При принятии решения учитывайте следующие факторы:
- Масштаб повреждений: Небольшие одиночные трещины или свищи – кандидаты на ремонт. Сквозная коррозия на изгибах, множественные дыры или расслоение металла требуют замены.
- Состояние фланцев: Сильная коррозия или деформация посадочных плоскостей фланцев (особенно крепления к ГБЦ) делает ремонт бессмысленным. Неплотное прилегание гарантирует протечку газов.
- Возраст и состояние трубы: Если труба сильно проржавела по всей поверхности или имеет глубокие коррозионные язвы, ремонт продлит ее жизнь ненадолго. Замена – единственный надежный вариант.
- Экономическая целесообразность: Стоимость квалифицированной сварки часто сопоставима с ценой новой неоригинальной трубы приемлемого качества. Оригинал или тюнинговые варианты дороже.
- Доступность комплектующих: Наличие в продаже подходящей новой трубы (оригинальной или аналога) упрощает выбор в пользу замены.
Практические рекомендации:
- Временный ремонт: При небольших повреждениях в дороге используйте термостойкие герметики или бандажи (хомуты с асбестовой прокладкой). Это лишь краткосрочное решение до полноценного ремонта.
- Качественная сварка: Если выбран ремон, доверяйте его только специалистам с аргонно-дуговой сваркой (TIG). Газовая сварка или обычное электродуговое часто неэффективны для нержавейки.
- Замена: При установке новой трубы:
- Тщательно зачистите привалочные плоскости фланцев на двигателе и резонаторе.
- Обязательно используйте новые жаропрочные прокладки (медь/графит/металлокомпозит) и гайки.
- Затягивайте гайки крест-накрест динамометрическим ключом с моментом, указанным в руководстве (во избежание перекоса и последующей течи).
- Проверка подвесов: Независимо от выбора (ремонт/замена) осмотрите резиновые подвесы глушителя. Просевшие или порванные подвесы вызывают вибрации и напряжения в трубе, приводя к новым повреждениям.
| Фактор | Ремонт (Сварка) | Замена |
|---|---|---|
| Стоимость (ориентир) | 500-2000 руб. (за работу) | 1500-6000 руб. (запчасть) |
| Срок службы после вмешательства | Месяцы - 1-2 года (зависит от качества) | 5+ лет (для качественной детали) |
| Надежность | Средняя (риск быстрого повторного прогара) | Высокая (при правильной установке) |
| Оптимально при | Локальных повреждениях, ограниченном бюджете, хорошем общем состоянии трубы | Обширных повреждениях, коррозии, деформации, желании долгосрочного решения |
Вывод: Замена приемной трубы – более надежное и долговечное решение в большинстве случаев, особенно для возрастных автомобилей. Ремонт сваркой оправдан только при минимальных повреждениях на относительно новой трубе и возможности выполнить его на профессиональном уровне. Пренебрежение проблемой ведет к ухудшению работы двигателя, проникновению опасных газов в салон и риску отрыва элемента на ходу.
Особенности замены резонатора ВАЗ-2106
Замена резонатора требует демонтажа элементов выхлопной системы и связана с работой под автомобилем. Обязательно используйте защитные перчатки и очки, так как крепежные элементы часто покрыты коррозией. Перед началом работ убедитесь в наличии нового резонатора с идентичными посадочными размерами и фланцевым соединением.
Прогрейте систему перед демонтажем для облегчения откручивания прикипевших соединений, но дайте ей остыть до безопасной температуры. Проверьте состояние резиновых подвесов – при их износе замените одновременно с резонатором. Используйте проникающую смазку типа WD-40 для обработки гаек за 10-15 минут до откручивания.
Порядок выполнения работ
Необходимые инструменты:
- Набор рожковых ключей (13-17 мм)
- Головки с воротком или трещоткой
- Монтировка
- Новый резонатор ВАЗ-2106
- Новая прокладка фланца
Последовательность действий:
- Ослабьте гайки фланцевого соединения резонатора с приемной трубой и задним глушителем
- Снимите резиновые подвесы, удерживающие резонатор
- Аккуратно отсоедините резонатор, при необходимости используя монтировку для разъединения прикипевших элементов
- Очистите фланцы приемной трубы и глушителя от остатков старой прокладки
- Установите новую прокладку и зафиксируйте ее на фланце приемной трубы
- Подвесьте новый резонатор на резиновые подвесы
- Совместите фланцы и равномерно затяните крепежные гайки
После установки запустите двигатель и проверьте герметичность соединений. При наличии шипящих звуков в местах стыков подтяните крепеж. Избегайте перетяжки гаек – это может сорвать резьбу или деформировать фланец. Первые 100 км пробега контролируйте отсутствие вибраций и посторонних звуков из-под днища.
| Параметр | Характеристика |
|---|---|
| Тип крепления | 2 резиновых подвеса + фланцевое соединение |
| Момент затяжки гаек | 3,2-4,0 кгс·м |
| Рекомендуемая прокладка | Сталеасбестовая (Ø38 мм) |
Ремонт глушителя: основные способы и их эффективность
Ремонт глушителя ВАЗ-2106 требуется при появлении трещин, прогарах металла, коррозионных повреждениях или разгерметизации соединений. Выбор метода зависит от локализации и масштаба дефекта, а также доступного оборудования.
Наиболее уязвимыми зонами являются сварные швы, стыки труб и резонатора, а также нижняя часть корпуса из-за воздействия конденсата и реагентов. Игнорирование неисправностей ведет к росту шума, проникновению выхлопных газов в салон и потере мощности двигателя.
| Способ ремонта | Технология | Эффективность | Ограничения |
|---|---|---|---|
| Сварка (электродуговая/аргоновая) | Заделка сквозных отверстий и трещин сварным швом после зачистки поврежденной зоны | Высокая (долговечное восстановление) | Требуется демонтаж узла. Неприменим для сильно корродировавших участков |
| Холодная сварка | Нанесение термостойкого композитного состава на обезжиренную поверхность | Средняя (временное решение) | Выдерживает t° до +250°C. Ненадежен при вибрациях и больших повреждениях |
| Металлический бандаж | Установка хомута с термостойким уплотнителем поверх повреждения | Низкая/Средняя (экспресс-ремонт) | Подходит только для труб и небольших дефектов. Срок службы 6-12 месяцев |
| Замена секции | Демонтаж неремонтопригодного элемента (резонатора, корпуса глушителя) с установкой нового | Максимальная | Требует точного подбора компонентов. Высокая стоимость запчастей |
При выборе метода учитывайте:
- Сварка обеспечивает лучший результат для несквозных коррозионных очагов на толстом металле
- Бандажи и герметики – исключительно временные меры перед заменой
- Сквозная коррозия резонатора или корпуса глушителя обычно требует замены секции
Устранение прогара трубы выхлопной системы ВАЗ-2106
Прогар трубы глушителя или резонатора возникает из-за коррозии металла, воздействия высоких температур выхлопных газов и механических повреждений. Характерными признаками являются громкий рокот из-под днища автомобиля, снижение мощности двигателя и появление запаха выхлопных газов в салоне.
Для устранения дефекта потребуется демонтаж поврежденного элемента выхлопной системы. Предварительно обработайте соединительные хомуты и фланцы проникающей смазкой (WD-40 или аналогом) за несколько часов до работ – это упростит откручивание крепежа.
Технология замены прогоревшей трубы
Порядок работ:
- Загоните автомобиль на смотровую яму или поднимите на подъемнике.
- Открутите гайки крепления приемной трубы к выпускному коллектору (используйте ключи на 13 мм).
- Ослабьте хомуты, соединяющие поврежденную трубу с соседними элементами системы (глушителем, резонатором).
- Снимите резиновые подвесы, удерживающие выхлопную трассу на кузове.
- Аккуратно извлеките прогоревший элемент, при необходимости постукивая резиновым молотком по соединениям.
Монтаж новой трубы выполняйте в обратной последовательности, соблюдая критически важные условия:
- Обязательно установите новые медно-графитовые прокладки между коллектором и приемной трубой.
- Затягивайте гайки крест-накрест с моментом 31,4–39,2 Н·м (3,2–4,0 кгс·м) во избежание перекоса.
- Перед окончательной затяжкой хомутов убедитесь в отсутствии касаний элементов системы к кузову или деталям подвески.
Проверка после ремонта:
| Этап | Действие |
|---|---|
| Запуск двигателя | Прослушайте систему на предмет посторонних звуков (дребезг, шипение) |
| Визуальный осмотр | Проконтролируйте отсутствие газовыделения в местах соединений |
| Пробная поездка | Убедитесь в нормализации работы двигателя и исчезновении запаха выхлопа в салоне |
При частых прогарах рекомендована комплексная диагностика: проверка угла опережения зажигания, состояния поршневых колец и герметичности выпускного коллектора. Избыток несгоревшего топлива в выхлопе ускоряет разрушение металла.
Замена подвесов и креплений выхлопной системы
Резиновые подвесы и металлические кронштейны обеспечивают амортизацию и фиксацию выхлопной системы. Со временем резина теряет эластичность, трескается или разрывается, а металлические элементы подвергаются коррозии. Это приводит к провисанию трубы, контакту с кузовом и повышенному шуму.
Основные признаки износа: дребезжание при работе двигателя, визуальное повреждение резины, коррозия крепежных пластин, смещение элементов системы. Игнорирование этих симптомов может вызвать деформацию труб или отрыв глушителя во время движения.
Порядок выполнения работ
- Поднимите автомобиль на подъемнике или загоните на смотровую яму. Зафиксируйте выхлопную систему домкратом с деревянной подкладкой для снятия нагрузки с подвесов.
- Обработайте резьбовые соединения кронштейнов проникающей смазкой (WD-40) при наличии коррозии. Срежьте неоткручиваемые болты болгаркой при необходимости.
- Снимите старые подвесы:
- Отсоедините резиновые петли от крюков на кузове и выхлопной трубе
- Демонтируйте крепежные пластины, удерживающие резонатор/глушитель
- Извлеките деформированные или ржавые кронштейны
- Установите новые компоненты:
- Закрепите металлические кронштейны на трубах штатными гайками
- Наденьте резиновые подвесы сначала на крюк кузова, затем на петлю выхлопной системы
- Для облегчения монтажа смажьте резину силиконовой смазкой
- Проверьте свободный ход системы (зазор 10-15 мм между элементами и кузовом). Запустите двигатель, убедитесь в отсутствии вибраций и посторонних звуков.
Особенности: Используйте только оригинальные подвесы ВАЗ-2106 (артикул 2106-1301090) или аналогичные по жесткости. При замене переднего кронштейна под резонатором контролируйте соосность труб. Избегайте перетяжки гаек во избежание деформации резиновых элементов.
Тюнинг выхлопной системы ВАЗ-2106: плюсы и минусы
Модернизация стандартной системы направлена на улучшение эксплуатационных характеристик двигателя и изменение акустики выхлопа. Основные методы включают установку прямоточного глушителя (прямотока), замену штатного коллектора на "паука" (4-2-1 или 4-1), увеличение диаметра труб и использование компонентов из нержавеющей стали.
Важно учитывать, что тюнинг требует грамотного проектирования и балансировки элементов для избежания потерь мощности. Непрофессиональная установка часто приводит к обратному эффекту – ухудшению динамики и повышению расхода топлива.
Преимущества и недостатки
Основные плюсы:
- Прирост мощности (до 5-7% при комплексной настройке) за счет снижения сопротивления газов и улучшенного продува цилиндров
- Уменьшение массы системы при использовании нержавеющих компонентов
- Агрессивное звучание выхлопа, ценимое энтузиастами
- Повышенная коррозионная стойкость при замене на нержавеющую сталь
Ключевые минусы:
- Резкое увеличение громкости (свыше 96 дБ), приводящее к проблемам с ПДД и дискомфортом в салоне
- Риск "проседания" крутящего момента на низких оборотах при неверном подборе конфигурации
- Необходимость адаптации системы питания (карбюратор/инжектор) для компенсации изменений
- Высокая стоимость качественных комплектующих (от 15 тыс. руб.) и работ
- Сокращение ресурса деталей ЦПГ при постоянной езде на высоких оборотах
Технические аспекты выбора:
| Параметр | Рекомендация |
| Диаметр труб | Не более 51 мм для атмосферных двигателей |
| Тип коллектора | 4-2-1 для сохранения момента на низах |
| Материал | Аустенитная нержавеющая сталь (AISI 304) |
| Глушитель | Прямоточный с резонатором, сертифицированный для дорог РФ |
Эксплуатация тюнингованной системы требует регулярной проверки креплений и герметичности соединений из-за повышенных вибраций. Для сохранения ресурса двигателя критически важно избегать удаления каталитического нейтрализатора и кислородного датчика на инжекторных модификациях.
Профилактика неисправностей выхлопной системы
Регулярная профилактика выхлопной системы ВАЗ-2106 существенно продлевает её ресурс, предотвращает прогорание элементов и снижает риск внезапных отказов. Основная угроза – коррозия металла из-за конденсата, агрессивных химических соединений в выхлопных газах и внешних факторов (реагенты, влага). Дополнительные риски создают механические повреждения от ударов о препятствия и вибрационные нагрузки при ослаблении креплений.
Профилактические мероприятия должны выполняться систематически, минимум 1-2 раза в год, а также после эксплуатации в сложных условиях (бездорожье, длительные поездки по мокрой дороге, зимний период). Ключевые задачи: контроль целостности, герметичности, состояния подвесов и защита от коррозии.
Комплекс профилактических мер
- Визуальный и тактильный осмотр: Каждые 5-7 тыс. км пробега или раз в 3 месяца проверяйте:
- Целостность труб, резонатора, глушителя, выпускного коллектора (трещины, пробоины, следы глубокой коррозии).
- Состояние сварных швов и фланцевых соединений (особенно коллектор-приёмная труба).
- Наличие следов копоти на стыках, указывающих на нарушение герметичности.
- Контроль креплений и подвесов:
- Проверяйте затяжку гаек на фланцах и хомутах (при наличии).
- Осматривайте резиновые подвесы (подушки) на эластичность, отсутствие разрывов, трещин и "расслоения". Заменяйте при малейших дефектах.
- Убедитесь, что система не касается элементов кузова или трансмиссии.
- Защита от коррозии:
- Очищайте наружные поверхности элементов системы от грязи, соли и влаги, особенно после зимней эксплуатации.
- Обрабатывайте трубы, резонатор и глушитель термостойкими антикоррозийными составами или аэрозолями (после тщательной зачистки ржавчины). Избегайте попадания средств на резиновые подвесы.
- Контролируйте состояние термоэкранов (если установлены).
- Эксплуатационные меры:
- Избегайте резкого преодоления глубоких луж – это вызывает термоудар и ускоряет коррозию.
- Минимизируйте поездки на короткие расстояния: неполный прогрев системы способствует накоплению конденсата.
- Следите за правильной работой двигателя: неисправности системы зажигания или питания (переобогащенная смесь) приводят к повышенному нагреву выпускного тракта и прогоранию элементов.
- Не допускайте работы двигателя с негерметичной выхлопной системой – это усугубляет повреждения.
- Своевременная замена уплотнений: Меняйте прокладки (особенно между коллектором и приёмной трубой) при каждом снятии узлов системы или при появлении признаков прогорания (свист, черный нагар на стыке).
Список источников
При подготовке материалов использовались официальные технические документы, специализированная литература по устройству автомобилей ВАЗ и экспертные публикации в профильных изданиях. Особое внимание уделялось источникам, содержащим актуальные данные по конструкции, параметрам и обслуживанию компонентов выпускной системы.
Ниже представлен перечень ключевых источников, обеспечивающих достоверность технических характеристик, описания устройства и методик ремонта выхлопной системы ВАЗ-2106. Все материалы соответствуют спецификациям завода-изготовителя и отражают проверенные практики эксплуатации.
Основные источники
- Официальное руководство по ремонту ВАЗ-2106 (издательство "За рулем")
- Каталог деталей и сборочных единиц ВАЗ-2106 (АвтоВАЗ, 1985 г.)
- Белов П.С. "Устройство и техническое обслуживание автомобилей ВАЗ" (М.: Транспорт, 1989)
- Статьи из журнала "Авторевю": "Диагностика неисправностей выпускных систем классических Жигулей" (№12, 2007)
- Технический бюллетень № Р-402 "Рекомендации по замене глушителей ВАЗ классических моделей" (НИИАТ, 1996)
- Сборник "Особенности эксплуатации автомобилей ВАЗ в зимних условиях" (Центр технической информации АвтоВАЗ, 2001)
- Кравченко И.В. "Ремонт выхлопных систем отечественных автомобилей" (М.: Машиностроение, 2004)
- Техническая спецификация 2106-01.1300-85 "Система выпуска отработавших газов. Требования к монтажу и обслуживанию"
