Рама УАЗ 469 - особенности сложного устройства

Статья обновлена: 18.08.2025

Рама – основа любого внедорожника, а для легендарного УАЗ 469 она становится настоящим хребтом, определяющим его выносливость и характер.

Конструкция рамы УАЗ 469 сочетает кажущуюся простоту с инженерной сложностью: открытые профили, клепаные соединения и специфичная геометрия создают уникально прочный, но уязвимый к коррозии и нагрузкам каркас.

Понимание особенностей этой рамы, её слабых мест и правил эксплуатации критично для долгой и надёжной службы автомобиля в тяжёлых условиях бездорожья.

Архитектура лестничной рамы: ключевая особенность

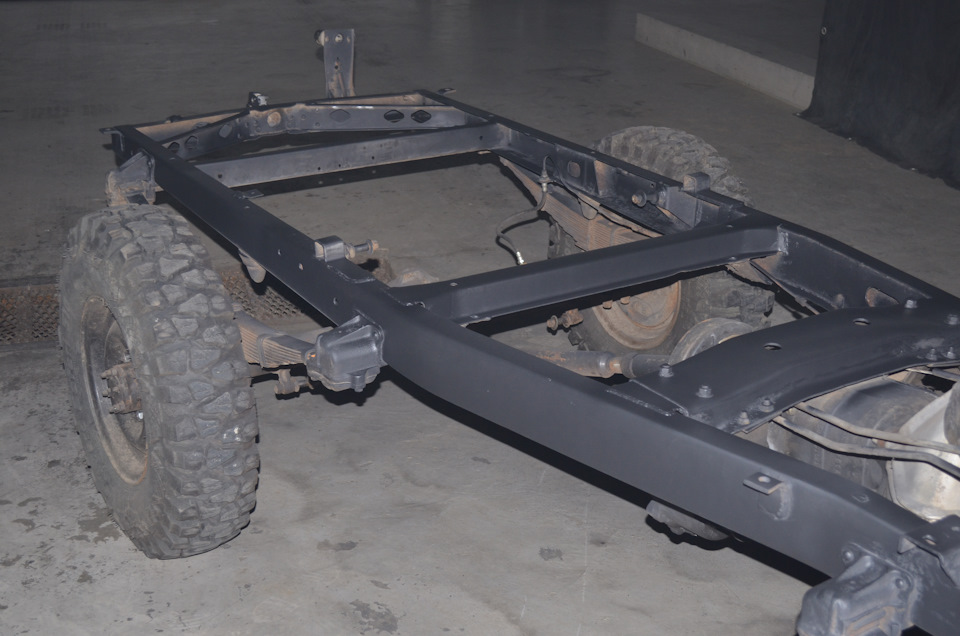

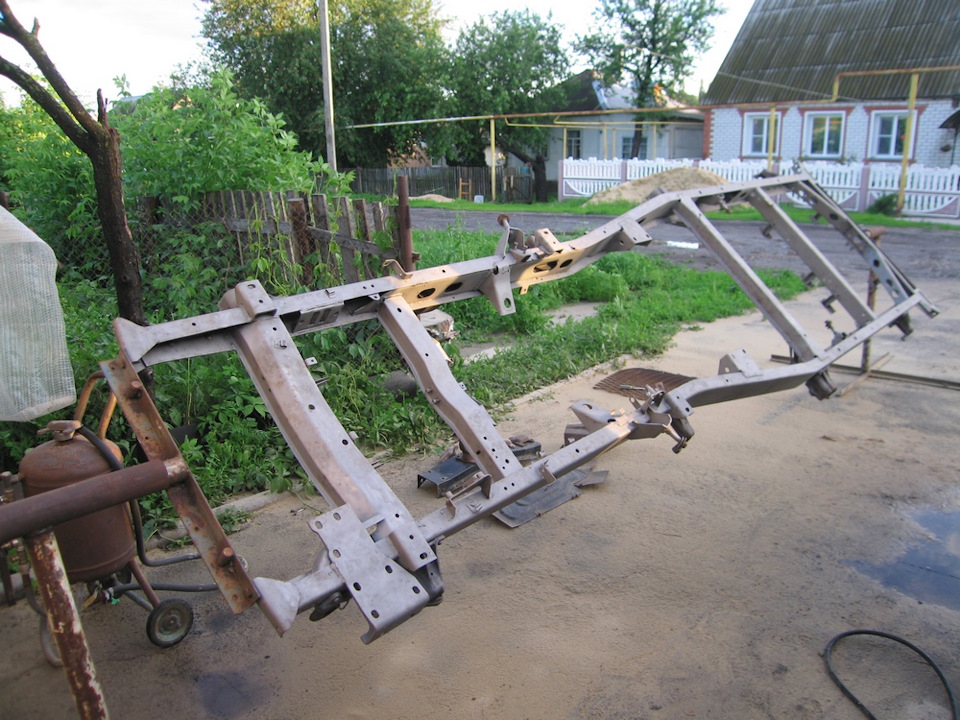

Конструктивной основой УАЗ-469 выступает классическая лестничная рама, образованная двумя параллельными лонжеронами замкнутого профиля и соединяющими их поперечинами. Эта схема визуально напоминает лестницу, что и дало название архитектуре. Лонжероны, изготовленные методом горячей штамповки из прочной низколегированной стали, воспринимают основные изгибающие и крутящие нагрузки.

Поперечины (траверсы), приклепанные или приваренные к лонжеронам, обеспечивают пространственную жесткость, препятствуя скручиванию и смещению продольных балок относительно друг друга. Количество, сечение и расположение траверс тщательно рассчитаны под специфические эксплуатационные нагрузки внедорожника, включая перекосы кузова, удары о препятствия и буксировку.

Характерные особенности конструкции

• Разнесенная компоновка: Лонжероны разведены по ширине, обеспечивая пространство для монтажа агрегатов (двигатель, КПП, раздатка) и элементов подвески непосредственно на раме.
• Закрытый профиль лонжеронов: Чаще всего П-образный швеллер, усиленный внутри или снаружи дополнительными накладками в зонах максимальных напряжений (передние кронштейны подвески, места крепления рессор).
• Дифференцированная толщина металла: Усиление в критических точках (передняя часть, места крепления силового агрегата) и облегчение там, где это допустимо по прочности.
• Клепаные соединения: Преобладание клепки над сваркой для повышения усталостной прочности и ремонтопригодности в полевых условиях.

Данная архитектура обеспечивает исключительную прочность на кручение и способность воспринимать знакопеременные ударные нагрузки, что критично для бездорожья. Однако она же определяет относительно высокую массу шасси и повышенную общую высоту автомобиля по сравнению с несущими кузовами.

Секции лонжеронов: продольные элементы конструкции

Лонжероны являются абсолютно ключевыми несущими элементами рамы УАЗ-469, представляя собой мощные продольные балки, на которые приходится основная нагрузка от кузова, агрегатов, пассажиров и груза. Изготовленные методом горячей штамповки из прочной конструкционной стали, они имеют характерное сечение в виде швеллера с развернутыми наружу полками. Именно к этим полкам крепятся поперечины и многочисленные кронштейны подвески, двигателя, кузова и дополнительного оборудования.

Конструкция лонжеронов неоднородна по длине – их высота и толщина стенок меняются в зависимости от предполагаемых нагрузок в конкретной зоне рамы. Наиболее массивными они сделаны в средней части, где нагрузки максимальны. Соединение отдельных секций лонжеронов между собой (если речь идет о ремонтных вставках или заводской сборке) и с поперечинами осуществляется исключительно с помощью заклепок. Этот метод обеспечивает необходимую прочность и, что важно, некоторую упругость соединений, работающих в условиях постоянных вибраций и кручения рамы.

Ключевые особенности и проблемные зоны секций лонжеронов

Понимание специфики разных участков лонжеронов критично для диагностики и ремонта:

• Передние секции: Испытывают высокие динамические нагрузки от двигателя, ударов передних колес и работы рулевого управления. Особенно уязвима передняя оконечность ("губа"), к которой крепится буксирная проушина или лебедка, и зоны крепления передних рессор. Часто страдают от коррозии внутри полок.
• Средние секции: Несут основную нагрузку от веса кузова, пассажиров и груза. Наиболее прочные, с максимальным сечением. Проблемы обычно связаны с усталостными трещинами в местах концентрации напряжений (у кронштейнов, возле заклепочных соединений) или с глубокой коррозией, особенно в местах скопления грязи и соли.
• Задние секции: Нагружены весом задней части кузова, груза и работают на кручение при преодолении неровностей. Критичны зоны крепления задних рессор, кронштейнов реактивных тяг (если установлены), фаркопа и буксирного устройства. Часто повреждаются при жестком буксировании или ударах сзади.
• Зоны крепления кронштейнов: Любые точки крепления (рессор, амортизаторов, реактивных тяг, баков, крыльев) являются концентраторами напряжений. Здесь наиболее вероятно появление усталостных трещин в металле лонжерона или "разлохмачивание" заклепочных отверстий.
• Внутренние полости: Полки швеллера образуют закрытые полости, где скапливается влага, грязь и соль, приводя к интенсивной скрытой коррозии изнутри, которая долго остается незамеченной.

Поперечины: роль в жесткости и типы креплений

Поперечины в раме УАЗ 469 выполняют критическую функцию пространственного связывания лонжеронов, предотвращая их относительное смещение под нагрузкой. Они воспринимают скручивающие и изгибающие усилия от неровностей дороги, веса кузова, груза и силового агрегата, обеспечивая геометрическую стабильность всей конструкции. Без них рама теряет необходимую жесткость, что приводит к ускоренной усталости металла и риску деформации.

Конструктивно поперечины делятся на три основных типа: прямые штампованные (усиливают центральную часть), Х-образные (устанавливаются в зоне моторного отсека для противостояния вибрациям) и К-образные (располагаются в задней секции, компенсируя нагрузки от подвески и груза). Каждый тип оптимизирован под специфические силовые воздействия в своей зоне рамы, образуя единый силовой каркас.

Типы креплений к лонжеронам

Надежность соединения поперечин с лонжеронами достигается тремя методами:

1. Болтовое крепление: Используется для съемных поперечин (например, в зоне КПП). Требует регулярной проверки затяжки из-за риска самооткручивания.
2. Клепаное соединение: Основной способ для неразборных узлов. Обеспечивает высокую виброустойчивость, но усложняет ремонт.
3. Комбинированная фиксация: Совмещает сварку по контуру с усиливающими косынками в критичных точках (стыки Х-образных элементов). Повышает локальную прочность.

К слабым местам креплений относятся зоны вокруг кронштейнов рессор и буксирных проушин, где концентрируются ударные нагрузки. Регулярный осмотр на предмет трещин в этих точках обязателен, особенно при эксплуатации в тяжелых дорожных условиях.

Штампованные vs гнутые профили: технология изготовления

Штампованные элементы создаются методом горячей или холодной деформации листового металла в пресс-формах под высоким давлением. Это позволяет формировать сложные трехмерные конструкции с рёбрами жёсткости, утолщениями и технологическими отверстиями в одной операции. Технология обеспечивает высокую повторяемость и точность геометрии при массовом производстве.

Гнутые профили производятся путём последовательной гибки стального листа на профилегибочных станках. Метод подразумевает создание открытых или замкнутых сечений (П-образных, коробчатых) через серию операций валковой гибки. Это даёт возможность оперативно менять конфигурацию профиля без дорогостоящей оснастки, но требует точного контроля углов и радиусов гибки.

Ключевые отличия и применение в раме УАЗ 469

Критерий	Штампованные профили	Гнутые профили
Типичные элементы рамы	Поперечины (траверсы), кронштейны креплений	Лонжероны (продольные балки)
Конструктивные особенности	Сложная форма с локальными усилениями, рёбрами жёсткости и отверстиями	Прямоугольные/П-образные сечения с равномерной толщиной стенок
Распределение нагрузок	Локальное усиление критических зон	Равномерное восприятие продольных нагрузок
Технологичность ремонта	Сложная замена из-за индивидуальной геометрии	Возможность восстановления гибкой или сваркой

В раме УАЗ 469 гнутые лонжероны обеспечивают основную продольную прочность, эффективно работая на изгиб, а штампованные поперечины создают жёсткие узлы крепления мостов и распределяют точечные нагрузки. Такая комбинация оптимизирует массу конструкции при сохранении необходимой прочности для внедорожной эксплуатации.

Точки крепления кузова: распределение нагрузки

Кузов УАЗ-469 фиксируется на лонжеронной раме через резинометаллические опоры, выполняющие роль демпферов. Эти точки воспринимают все динамические нагрузки: кручение на бездорожье, вибрации двигателя, удары от неровностей. Каждая опора работает как шарнир, частично компенсируя перекосы рамы относительно кузова при деформациях.

Расположение креплений строго рассчитано: четыре основные точки в передней части (две на лонжеронах под капотом, две под ногами водителя) и четыре в задней (на поперечинах под полом багажника). Такая схема обеспечивает равномерное распределение массы кузова по силовым элементам рамы, предотвращая локальные перегрузки и снижая усталостные напряжения металла.

Ключевые особенности крепежной системы

• Резиновые втулки гасят высокочастотные вибрации, но требуют регулярной замены из-за растрескивания и потери эластичности
• Стальные кронштейны кузова усилены ребрами жесткости в зонах максимальной нагрузки (передние крепления)
• Задние опоры имеют увеличенный ход для компенсации значительных угловых перемещений мостов
• Диагональное крепление радиатора создает дополнительную точку стабилизации передней части

Параметр	Передние крепления	Задние крепления
Количество	4 (парные)	4 (парные)
Диаметр шпилек	14 мм	12 мм
Особенности	Дополнительные подкосы	Удлиненные проушины

Критически важна геометрическая сохранность кронштейнов: деформация хотя бы одной проушины ведет к перекосу кузова, неравномерному распределению нагрузок и ускоренному разрушению остальных опор. Особое внимание при ремонте уделяют целостности зон крепления к полу – именно там возникают усталостные трещины при коррозии или перегрузках.

Соединение лонжеронов и поперечин: методы сварки

Прочность рамы УАЗ 469 напрямую зависит от качества соединения лонжеронов с поперечинами. Эти узлы воспринимают основные динамические и статические нагрузки, включая кручение, изгиб и сжатие. Некачественная сварка приводит к образованию трещин в швах, что критично для несущей конструкции.

Технология предусматривает использование толстостенных профилей из низколегированной стали 30Г2. Материал требует строгого соблюдения режимов сварки для сохранения прочностных характеристик. Особое внимание уделяется участкам возле кронштейнов рессор и буксирных устройств, где концентрируются максимальные напряжения.

Ключевые технологии сварки

В производстве применяются два основных метода:

• Ручная дуговая сварка покрытыми электродами (ММА) – традиционный способ для ремонтных работ. Требует высокой квалификации сварщика из-за риска непроваров и внутренних напряжений. Используются электроды УОНИ 13/55 с пределом прочности 550 МПа.
• Полуавтоматическая сварка в среде CO₂ (MAG) – основной метод заводской сборки. Обеспечивает глубокий провар и равномерное распределение тепла. Проволока СВ-08Г2С диаметром 1.2 мм гарантирует соответствие шва характеристикам базового металла.

Параметр	Ручная сварка (ММА)	Полуавтомат (MAG)
Скорость работ	Низкая	Высокая
Контроль качества	Визуальный + УЗД	Автоматизированный мониторинг
Термовлияние	Локальный перегрев	Равномерный прогрев

Обязательные этапы подготовки: торцевание кромок под 45°, зачистка стыков до металлического блеска, обезжиривание. Швы накладываются в несколько проходов с промежуточной очисткой от шлака. После сварки выполняется дробеструйная обработка для снятия остаточных напряжений.

Критические соединения усиливаются накладными косынками толщиной 4-6 мм. Контроль включает ультразвуковую дефектоскопию и испытание на статический изгиб. Отклонение геометрии рамы после сварки не должно превышать 3 мм по диагоналям.

Рессорные кронштейны переднего моста: параметры установки

Неправильная установка кронштейнов гарантированно приводит к перекосу моста, ускоренному износу рессор и резиновых втулок, а также критическому ухудшению управляемости. Погрешности всего в 2-3 мм провоцируют неравномерное распределение нагрузок, деформацию лонжеронов и преждевременное разрушение крепежных элементов.

Конструктивно кронштейны представляют сварные стальные профили Г-образной формы, жестко фиксируемые на лонжеронах рамы. Передние элементы воспринимают вертикальные усилия через резинометаллические шарниры, а задние (с проушинами) обеспечивают качание рессоры в продольной плоскости, компенсируя изменение длины при аркообразовании.

Ключевые параметры монтажа

Геометрическая точность контролируется по четырем основным критериям:

• Осевое расстояние между кронштейнами: 1320±1 мм для обеих сторон рамы
• База крепления: 1150±1.5 мм (от центра переднего до центра заднего кронштейна на одном лонжероне)
• Параллельность осей: несоосность не должна превышать 0.8 мм по контрольной оси рамы
• Угол установки проушин: 90°±0.5° к горизонтальной плоскости (проверяется инклинометром)

Параметр	Номинальное значение	Допустимое отклонение
Межцентровое расстояние (поперек рамы)	1320 мм	±1 мм
Длина базы (вдоль лонжерона)	1150 мм	±1.5 мм
Соосность проушин	0 мм	≤0.8 мм
Перпендикулярность монтажной плоскости	90°	±0.5°

Фиксация выполняется только прихватками с последующей полной проваркой швов электродом не ниже УОНИ-13/55. Обязателен пошаговый контроль после каждой точки прихвата: перекосы устраняются гидравлическим домкратом через силовые упоры до полного соответствия табличным значениям.

Задние кронштейны рессор: конструктивные отличия

Задние кронштейны рессор УАЗ-469 принципиально отличаются от передних усиленной конструкцией. Они рассчитаны на повышенные нагрузки из-за динамического воздействия при движении по бездорожью и необходимости компенсации крутящего момента моста.

Ключевая особенность – использование цельносварных кронштейнов коробчатого сечения вместо литых. Это повышает прочность на разрыв при сохранении гибкости, но усложняет ремонт. Внутренние полости подвержены коррозии из-за накопления грязи и влаги.

Специфика конструкции и модификации

Основные отличия задних кронштейнов:

• Фиксация верхнего рессорного листа: реализована через П-образный хомут с болтовым соединением вместо шпильки
• Наличие технологических отверстий: для стока воды и снижения веса
• Усиленные рёбра жёсткости: дополнительный пояс жесткости в зоне крепления к лонжерону рамы

Выделяют две основные модификации кронштейнов:

1. Ранняя версия: прямой угол крепления, толщина металла 5 мм
2. Поздняя версия: наклонная установка (10°), усиление до 6 мм, противокоррозионное фосфатирование

Параметр	Передние кронштейны	Задние кронштейны
Толщина металла	4 мм	5-6 мм
Тип крепления рессоры	Шпилька	Болтовой хомут
Ребра жесткости	2 продольных	4 (2 продольных + 2 поперечных)

Зоны концентрации напряжений: слабые места рамы

Конструкция лонжеронной рамы УАЗ 469 содержит участки с резким изменением геометрии или локальными повреждениями, где возникают пиковые механические нагрузки. Эти зоны становятся очагами усталостных трещин из-за циклических напряжений при эксплуатации на бездорожье.

Коррозия, усталость металла и остаточные напряжения после сварки многократно усиливают риск разрушения в критичных точках. Регулярный осмотр перечисленных ниже участков обязателен для предотвращения аварийных деформаций каркаса.

Ключевые проблемные участки

• Кронштейны крепления задних рессор: зона максимальных нагрузок при торможении и ударных воздействиях. Склонны к отрыву из-за коррозии монтажных отверстий.
• Переходы сечения лонжеронов: места ступенчатого уменьшения высоты профиля за передними колесами. Концентрация напряжений усугубляется технологическими отверстиями.
• Точки крепления двигателя и КПП: вибрационные нагрузки вызывают усталость металла вокруг кронштейнов. Особенно критичны задние опоры силового агрегата.
• Передние рессорные кронштейны: испытывают знакопеременные нагрузки при работе подвески. Часто трещины идут по сварным швам крепления усилителей.
• Зоны установки топливного бака и запаски: коррозионное поражение лонжеронов из-за скапливания грязи и влаги под кронштейнами.

Для продления ресурса рекомендовано усиление проблемных зон накладками из листовой стали, регулярная антикоррозийная обработка стыков и контроль состояния сварных швов после экстремальных нагрузок.

Конфигурация лонжеронов в моторном отсеке

Лонжероны в моторном отсеке УАЗ-469 выполнены в виде усиленных швеллеров переменного сечения, расходящихся в передней части под углом. Такая конфигурация образует V-образную зону, обеспечивающую пространство для установки двигателя и воспринимающую динамические нагрузки. Верхние полки лонжеронов имеют технологические отверстия для крепления силового агрегата и дополнительного оборудования.

Ключевой особенностью является наличие штампованных усилителей в зонах максимального напряжения – местах крепления передних рессор, кронштейнов двигателя и поперечных балок. Лонжероны соединены тремя поперечинами: передней буферной, центральной моторной и задней опорной, формируя жесткую "корзину" для силовой установки. Толщина металла достигает 5 мм в критичных точках.

Специфика конструкции

Эксплуатационные особенности напрямую связаны с конфигурацией:

• Развалы в передней части снижают вибрации двигателя, но усложняют юстировку после деформации
• Переменная высота профиля (максимальная под блоком цилиндров) обеспечивает дорожный просвет
• Внутренние полости подвержены коррозии из-за накопления грязи и влаги
• Крепления двигателя интегрированы непосредственно в тело лонжеронов через кованые кронштейны

Передний крюк: требования к крепежу и нагрузкам

Крепежные элементы переднего крюка УАЗ 469 должны соответствовать строгим требованиям из-за экстремальных нагрузок при эксплуатации. Болты обязаны иметь класс прочности не ниже 8.8 по ISO, а их диаметр – соответствовать заводским отверстиям в раме (обычно М12-М14). Категорически запрещено применение сварки для фиксации: только механический крепеж через штатные проушины лонжеронов.

Геометрия установки критична: крюк монтируется строго перпендикулярно продольной оси автомобиля без перекосов. Обязательна установка усиленных шайб и контргаек для предотвращения самоотвинчивания при вибрациях. Затяжка осуществляется динамометрическим ключом с моментом 90-110 Н·м в зависимости от диаметра болтов.

Нормы нагрузок и контроль состояния

Штатный крюк рассчитан на статическую нагрузку до 3 тонн и динамическую (рывковую) до 1.5 тонн. Превышение этих значений ведет к деформации лонжеронов или отрыву проушин. При визуальном осмотре обращайте внимание на:

• Трещины в зоне крепежных отверстий
• Деформацию крюка или его основания
• Коррозию металла толщиной более 30% сечения
• Люфты в соединениях

Параметр	Требование	Последствия нарушения
Класс болтов	8.8 или выше	Срез резьбы при нагрузках
Затяжка	90-110 Н·м	Самоотвинчивание на бездорожье
Динамическая нагрузка	max 1500 кг	Деформация рамы

Обязательно применяйте деформируемые стопорные шайбы вместо пружинных: они обеспечивают стабильность соединения при вибрациях. Каждые 5 000 км пробега проверяйте момент затяжки и состояние крепежа. При буксировке тяжелых грузов используйте дополнительные стропы-дублёры для распределения усилий.

Задняя поперечина: крепление фаркопа и буксировка

Задняя поперечина на РАМЕ УАЗ 469 выполняет критически важную роль как силовой элемент, воспринимающий нагрузки при буксировке. Её конструкция представляет собой усиленный профиль, интегрированный в лонжеронную систему рамы, что обеспечивает необходимую жёсткость в зоне крепления фаркопа.

Правильный монтаж фаркопа требует строгого соблюдения технологии крепления к поперечине. Отверстия под болты должны точно совпадать с заводскими точками усиления, так как самодельные отверстия или сварные соединения без дополнительных накладок провоцируют деформацию металла и ускоренную коррозию. Обязательно используется контровка резьбовых соединений и регулярная проверка их затяжки.

Ключевые требования для безопасной эксплуатации

Буксировочные характеристики: Максимальная масса прицепа не должна превышать 1200 кг для базовых модификаций. При установке усиленной поперечины (например, после ремонта или тюнинга) допустимая нагрузка уточняется индивидуально по результатам испытаний.

Типовые проблемы при эксплуатации:

• Трещины в зоне сварных швов между поперечиной и лонжеронами из-за усталости металла
• Деформация кронштейнов при ударах фаркопа о грунт
• Коррозионное разрушение внутренних полостей при отсутствии антикора

Контроль состояния перед буксировкой:

1. Визуальный осмотр на отсутствие трещин и глубокой коррозии
2. Проверка люфта в узлах сцепного устройства
3. Контроль целостности электропроводки

Параметр	Значение	Примечание
Диаметр крепёжных болтов	М14-М16	Класс прочности не ниже 8.8
Допустимый вылет фаркопа	≤ 50 см	От оси заднего моста
Рекомендуемая диагностика	Каждые 10 000 км	С применением дефектоскопии

При ремонте или замене поперечины категорически запрещено использование несертифицированных сталей. Толщина металла ремонтных накладок должна соответствовать оригиналу (≥ 5 мм), а сварные швы выполняться с полным проваром. Установка дополнительных рёбер жёсткости требует расчёта нагрузок во избежание перераспределения напряжений на соседние элементы рамы.

Толщина металла лонжеронов: стандартные значения

Лонжероны рамы УАЗ 469 изготавливаются из низколегированной стали толщиной 5 мм. Этот параметр является базовым для штатной конструкции и обеспечивает необходимую прочность при эксплуатации в тяжелых дорожных условиях.

Заводское исполнение предполагает использование цельнотянутых П-образных профилей с равномерной толщиной стенок по всей длине. Данный размер оптимален для баланса между жесткостью рамы, массой и устойчивостью к усталостным нагрузкам.

Ключевые характеристики

Элемент	Параметр	Значение
Основная стенка	Толщина	5 мм
Полки профиля	Толщина	5 мм
Материал	Марка стали	30ХГСА

Важные нюансы:

• Толщина не варьируется по длине лонжерона – сохраняется постоянной от переднего до заднего свеса
• При ремонте допускается усиление накладками из листа 4–6 мм, но базовая толщина остается эталонной
• Отклонение более чем на 0.5 мм свидетельствует о критичной коррозии или деформации

Защита днища: штатные решения и модификации

Штатная защита днища УАЗ 469 ограничена базовыми элементами конструкции рамы. Основную функцию выполняют поперечины из гнутого профиля, которые частично оберегают топливный бак и трансмиссию. Заводская стальная защита двигателя (толщиной 2-3 мм) крепится непосредственно к лонжеронам, но не рассчитана на сильные ударные нагрузки.

Уязвимость штатных узлов в условиях бездорожья вынуждает владельцев применять дополнительные решения. Наиболее критичными зонами являются картеры мостов, раздаточная коробка, топливные магистрали и элементы выхлопной системы, которые при отсутствии усиления часто повреждаются при контакте с препятствиями.

Типовые модификации для усиления защиты:

• Дополнительные стальные листы (4-6 мм) с ребрами жесткости для защиты раздатки и КПП
• Индивидуальные картеры мостов из высокопрочной стали
• Сварные конструкции "корзин" для топливного бака
• Локальные щитки на крепления рессор и рулевые тяги
• Антикоррозийное покрытие (битумная мастика или резиновые напыления)

Сравнение материалов для самодельной защиты:

Материал	Толщина (мм)	Преимущества	Недостатки
Обычная сталь	4-5	Низкая стоимость	Коррозия, большой вес
Алюминиевые сплавы	6-8	Малый вес	Высокая цена, низкая прочность
Бронесталь	3-4	Высокая прочность	Сложность обработки

Коррозия внутренних полостей: причины и профилактика

Скрытые полости в лонжеронах, усилителях и коробчатых сечениях рамы УАЗ 469 особенно уязвимы к коррозии из-за постоянного накопления влаги, грязи и дорожных реагентов. Отсутствие прямого визуального контроля усугубляет проблему – процесс часто обнаруживается на поздних стадиях, когда требуется серьёзный ремонт. Особенно страдают зоны сварных швов, технологические отверстия и стыки элементов, где задерживается влага.

Электрохимическая коррозия активно развивается при контакте разнородных металлов (например, после кустарного ремонта) или из-за блуждающих токов. Зимняя эксплуатация ускоряет разрушение: соль, смешанная с талым снегом, образует агрессивный электролит, проникающий в микротрещины заводского антикора. Низкое качество дренажных отверстий или их засорение листьями/грязью блокирует естественную вентиляцию и просушку полостей.

Методы профилактики и борьбы

• Регулярная мойка скрытых полостей высоким давлением после зимних поездок. Обязательная очистка дренажных отверстий тонкой проволокой.
• Нанесение ингибиторных составов:
  • Сезонная обработка текучими масляными антикорами (типа "Мовиль") через технологические отверстия.
  • Использование восковых спреев для создания барьерного слоя на сухих поверхностях.
• Установка заглушек/латунных втулок в неиспользуемые крепёжные отверстия для предотвращения затекания воды.
• Контроль состояния заводского покрытия: незамедлительное устранение сколов и царапин преобразователем ржавчины с последующей покраской.
• Модификация конструкции:
  1. Расширение стандартных дренажных отверстий (Ø 5-8 мм) для улучшения вентиляции.
  2. Добавление дополнительных отверстий в нижних точках замкнутых профилей.

Критичная зона	Рекомендуемая защита	Периодичность
Внутренние каналы лонжеронов	Инъекция антикора через технологические заглушки	Каждые 2 года
Пространство за усилителями передних кронштейнов	Снятие усилителей, механическая очистка, нанесение мастики	При каждом ремонте подвески
Карманы поперечин	Промывка и заполнение консервирующей смазкой	Ежегодно (осенью)

Антикоррозийная обработка: технологии и материалы

Рама УАЗ 469, как открытая несущая конструкция, постоянно подвергается агрессивному воздействию влаги, реагентов, песка и механическим повреждениям. Внутренние полости лонжеронов особенно уязвимы – там скапливается конденсат и грязь, запуская скрытые очаги коррозии, которые сложно вовремя обнаружить. Без эффективной защиты металл быстро теряет толщину, что угрожает целостности всей конструкции.

Качественная антикоррозийная обработка не просто продлевает срок службы рамы, но и предотвращает дорогостоящий ремонт или замену узла. Современные материалы создают барьерный слой, блокирующий доступ кислорода и влаги к металлу, а также нейтрализуют уже существующую ржавчину. Для УАЗа критически важно использовать составы, сохраняющие эластичность при перепадах температур и устойчивые к абразивному износу.

Технологии и материалы для защиты рамы

Для комплексной обработки применяют комбинацию средств, учитывающую специфику разных участков рамы:

• Мастики на битумной или каучуковой основе – для внешних поверхностей. Образуют толстое, стойкое к сколам покрытие. Наносятся кистью, валиком или напылением.
• Жидкие составы (антикоры-ингибиторы) – для скрытых полостей. Проникают в стыки и сварные швы, вытесняют влагу. Наносятся через технологические отверстия инжекторными пистолетами.
• Преобразователи ржавчины – химические составы (ортофосфаты), превращающие оксиды железа в инертный слой перед герметизацией.
• Эпоксидные грунты – обеспечивают адгезию и электрохимическую защиту. Обязательны для участков с зачисткой до металла.

Этапы профессиональной обработки:

1. Механическая очистка: удаление грязи, рыхлой ржавчины, старого покрытия (дрелью с корщеткой или пескоструем).
2. Обезжиривание растворителем или щелочным составом.
3. Нанесение преобразователя (при наличии активной коррозии).
4. Грунтование эпоксидным составом.
5. Заполнение скрытых полостей жидким антикором (типа Tectyl или Noxudol).
6. Покрытие внешних поверхностей мастикой (2-3 слоя).

Материал	Плюсы	Минусы	Срок службы
Битумная мастика	Низкая цена, водостойкость	Трескается на морозе, неэластична	2-3 года
Резинобитумная мастика	Устойчивость к вибрациям, эластичность	Долго сохнет, высокая стоимость	5-7 лет
Полимерно-восковый антикор	Проникает в микротрещины, "самозалечивание"	Слабая стойкость к механическим нагрузкам	4-6 лет

Периодичность обработки – каждые 2-3 года при эксплуатации в умеренном климате. Для машин, эксплуатируемых зимой на засоленных дорогах или в болотистой местности, процедуру повторяют ежегодно. Обязательно контролируют состояние покрытия после серьезного бездорожья или мойки высоким давлением.

Своевременное обнаружение трещин в сварных швах рамы УАЗ 469 критически важно для безопасности эксплуатации. Эти дефекты, часто возникающие в зонах высоких циклических нагрузок (крепления рессор, кронштейны, места соединения лонжеронов и поперечин), могут привести к внезапному и катастрофическому разрушению конструкции.

Пренебрежение диагностикой сварочных соединений чревато прогрессирующим развитием трещин, снижением общей жесткости рамы и риском аварии. Регулярный осмотр швов, особенно после экстремальных нагрузок или при появлении признаков усталости металла (скрипы, изменение геометрии), является обязательной процедурой для владельца.

Диагностика трещин в сварочных швах: методы выявления

Для выявления трещин в сварных швах рамы УАЗ применяется несколько основных методов, различающихся по сложности, доступности и точности:

• Визуально-оптический контроль (ВИК): Самый доступный и первый этап проверки. Требует тщательной очистки шва от грязи, краски, ржавчины и масла. Осмотр проводится при хорошем освещении (рекомендуется использовать лупу 4-7x) вдоль всего шва, уделяя особое внимание:
  • Зонам термического влияния (граница основного металла и шва).
  • Началу и концу швов.
  • Местам пересечения швов.
  • Участкам концентрации напряжений (около отверстий, резких переходов).

  Признаки трещины: тонкая, часто зигзагообразная темная линия, может быть поверхностной или иметь видимую глубину. Недостаток: выявляет только поверхностные и крупные дефекты.

• Капиллярный контроль (Пенетранты): Эффективный метод для обнаружения поверхностных микротрещин, невидимых глазу.
  1. Тщательная очистка и обезжиривание зоны контроля.
  2. Нанесение пенетранта (проникающей жидкости, обычно ярко окрашенной или флуоресцентной).
  3. Выдержка для проникновения в дефекты.
  4. Аккуратное удаление излишков пенетранта с поверхности.
  5. Нанесение проявителя (разработчика), который вытягивает пенетрант из дефектов наружу.

  Трещины четко визуализируются в виде ярких линий на фоне проявителя. Требует аккуратности и соблюдения инструкций к материалам.

• Магнитопорошковый контроль (МПК): Применяется для выявления поверхностных и неглубоких подповерхностных трещин в ферромагнитных сталях (как рама УАЗ).
  1. Намагничивание контролируемого участка шва.
  2. Нанесение магнитного порошка (сухого или в суспензии).
  3. Осмотр поверхности.

  В местах дефектов (трещин) магнитное поле искажается, образуя "полюса", и магнитный порошок скапливается вдоль них, формируя четкие индикаторные рисунки. Требует специального оборудования (магниты, порошки) и навыков. После контроля необходимо размагничивание.

• Ультразвуковой контроль (УЗК): Наиболее универсальный и точный метод для обнаружения как поверхностных, так и глубоко залегающих внутренних дефектов.

  Принцип: ультразвуковой преобразователь генерирует высокочастотные звуковые волны, которые направляются в металл. При встрече с дефектом (трещиной) часть волны отражается обратно к преобразователю. Анализируя время прихода и амплитуду отраженного сигнала (эхо), оператор определяет наличие, глубину и размер дефекта. Требует сложного оборудования и высокой квалификации дефектоскописта.

Метод	Тип дефектов	Сложность/Оборудование	Доступность для владельца
Визуальный (ВИК)	Крупные поверхностные	Низкая (Лупа, фонарь)	Высокая
Капиллярный (Пенетранты)	Поверхностные микротрещины	Средняя (Набор пенетрантов)	Средняя (Требует аккуратности)
Магнитопорошковый (МПК)	Поверхностные и подповерхностные	Высокая (Магниты, порошки)	Низкая (Требует оборудования и навыков)
Ультразвуковой (УЗК)	Поверхностные и внутренние	Очень высокая (Дефектоскоп, квалификация)	Очень низкая (Профессиональные услуги)

Оптимальный подход – комбинация методов: регулярный самостоятельный визуальный осмотр и периодическая проверка подозрительных мест с помощью пенетрантов. При серьезных опасениях или перед ответственными мероприятиями (дальняя поездка, повышенные нагрузки) целесообразно обратиться к специалистам для проведения МПК или УЗК.

Деформация рамы: признаки и способы проверки

Основные признаки деформации рамы УАЗ 469 включают визуальные отклонения и проблемы в поведении автомобиля. Нарушение геометрии проявляется неравномерным износом протектора шин, смещением рулевого колеса от центрального положения при прямолинейном движении, а также затрудненной установкой дверей, капота или бортов кузова. Характерным симптомом является увод автомобиля в сторону без воздействия на руль, особенно заметный при отпускании руля на ровной дороге.

Посторонние звуки в виде скрипов или щелчков при преодолении неровностей также могут указывать на перекосы силовых элементов. Нарушение работы подвески – чрезмерные крены, "пробои" амортизаторов или неестественное положение мостов – часто свидетельствует о критических изменениях в конструкции лонжеронов или поперечин.

Методы проверки геометрии

Для точной диагностики применяют несколько подходов:

1. Визуальный осмотр: поиск вмятин, гофры на лонжеронах, трещин в зонах сварных швов (особенно возле кронштейнов рессор) и коррозионных поражений.
2. Контроль симметрии:
   • Измерение диагоналей между крепежными точками рессор переднего и заднего мостов штангенциркулем
   • Сравнение расстояний от оси передних колес до лонжеронов с обеих сторон
3. Использование контрольных точек: проверка совпадения технологических отверстий в раме шаблоном или лазерным уровнем.

Параметр	Нормальное значение	Допустимое отклонение
Диагональ между передними и задними кронштейнами рессор	Одинакова с обеих сторон	≤ 3 мм
Расстояние от оси переднего колеса до лонжерона	Симметрично	≤ 2 мм
Параллельность лонжеронов	Строго параллельны	Видимый перекос недопустим

Важно: При обнаружении отклонений свыше 5 мм или локальных повреждений (трещины, разрывы металла) эксплуатация автомобиля запрещена до восстановления геометрии на стапеле. Простые правки молотком недопустимы – рама требует профессионального ремонта с термообработкой.

Ремонт лонжеронов: допустимые методы восстановления

Лонжероны воспринимают основные нагрузки рамы УАЗ 469, и их повреждения (трещины, коррозия, деформации) напрямую угрожают безопасности и управляемости. Восстановление требует строгого соблюдения технологии, так как ошибки критичны для жесткости конструкции.

Категорически запрещена "заварка" трещин без полноценной разделки металла или усиления. Недопустимо выпрямление силовым нагревом (газовой горелкой) – это нарушает структуру металла. Любой ремонт требует предварительной фиксации рамы на стапеле для контроля геометрии.

Разрешенные технологии ремонта

Замена поврежденного участка ("врезка"):

• Вырезается только дефектная зона с обязательным скосом кромок под сварку (V или X-образная разделка).
• Вставка изготавливается из металла аналогичной марки и толщины.
• Сварка ведется в защитной среде (аргон или углекислый газ) короткими швами с перерывами для охлаждения, чтобы избежать коробления.
• После сварки швы шлифуются, контролируется отсутствие пор и непроваров.

Усиление накладками:

• Применяется при локальных повреждениях (небольшие трещины, коррозионные поражения) или для подкрепления зоны ремонта.
• Накладки вырезаются из листовой стали толщиной не менее исходной толщины лонжерона.
• Форма накладки должна повторять профиль лонжерона и перекрывать повреждение с запасом минимум 50-70 мм во все стороны.
• Крепление – комбинированное: точечная сварка по контуру и болтовые соединения (минимум М10).

Критические правила:

1. Перед работой рама обязательно фиксируется на стенде или стапеле.
2. Замеры контрольных точек геометрии (диагонали, расстояния между креплениями) выполняются до, во время и после ремонта.
3. Усиливающие элементы не должны мешать монтажу агрегатов или кузовных элементов.
4. После ремонта обязательна антикоррозийная обработка всех восстановленных зон и внутренних полостей.

Метод	Применимость	Риски при нарушении технологии
Замена участка	Сквозная коррозия, разрывы, сильные деформации	Коробление рамы, остаточные напряжения, хрупкость швов
Усиление накладками	Локальные трещины, коррозия до 30% сечения, ремонтные зоны	Концентрация напряжений у краев накладки, скрытый коррозионный процесс

Любой ремонт лонжеронов – крайняя мера. При значительном износе (особенно в зонах крепления рессор или кронштейнов) или множественных повреждениях рекомендована полная замена рамы как единственный гарантированно безопасный вариант.

Усиление передней части рамы: готовые комплекты

Готовые комплекты для усиления передней части рамы УАЗ 469 предлагают комплексное решение для владельцев, сталкивающихся с трещинами металла, деформациями или желающих предотвратить эти проблемы при повышенных нагрузках. Они изготавливаются из качественной конструкционной стали, часто с дополнительным антикоррозионным покрытием, и рассчитаны на установку без серьезной переделки штатной конструкции.

Такие наборы обычно включают усиленные косынки для критических зон (передние лонжероны, места крепления рессор и рулевого механизма), накладные пластины и иногда дополнительные поперечины или усилители бампера. Их главное преимущество – точное соответствие геометрии заводской рамы и минимальная потребность в доработках, что существенно упрощает монтаж даже в гаражных условиях.

Ключевые особенности и аспекты применения

Основные компоненты типовых комплектов:

• Усилители лонжеронов: Накладные пластины на верхнюю и нижнюю полку лонжеронов в зоне передних рессорных кронштейнов.
• Косынки: Элементы треугольной или сложной формы для укрепления стыков, соединений и зон концентрации напряжений (например, места крепления рулевого механизма или передней поперечины).
• Усиление передней поперечины: Дополнительные накладки или дублирующие элементы для штатной поперечины рамы.
• Элементы крепежа: Болты, гайки, шайбы необходимого размера и прочности.

Преимущества использования готовых решений:

1. Сохранение геометрии: Правильно спроектированный комплект не нарушает заводские параметры рамы.
2. Повышение ресурса: Значительно увеличивает стойкость передней части к скручивающим и изгибающим нагрузкам, особенно при эксплуатации с тяжелым навесным оборудованием или по бездорожью.
3. Упрощение ремонта: Позволяет быстро и надежно залатать образовавшиеся трещины или предотвратить их появление.
4. Экономия времени: Избавляет от необходимости самостоятельно вымерять, чертить и вырезать сложные по форме детали из толстого металла.

Важные моменты при выборе и установке:

Критерий	Описание
Толщина металла	Должна быть равной или превышать толщину металла рамы (обычно от 3 мм). Слишком толстые элементы создают избыточный вес и могут быть неэффективны.
Качество изготовления	Четкость выкроек, ровные срезы, отсутствие острых заусенцев, качество сварки (если элементы сварные).
Комплектность	Наличие всех необходимых деталей и крепежа согласно спецификации производителя.
Подготовка поверхности	Обязательна тщательная зачистка рамы в местах установки элементов до чистого металла для обеспечения надежного контакта при сварке.
Технология монтажа	Большинство элементов требуют точечной или сплошной приварки. Крепление только на болтах недостаточно эффективно для силового усиления.

Правильно подобранный и профессионально установленный комплект усиления – это надежная инвестиция в долговечность передней части рамы УАЗ 469, особенно для автомобилей, подверженных экстремальным нагрузкам. Он восстанавливает или значительно повышает прочностные характеристики конструкции.

Замена участков лонжеронов: технология работ

Вырезание поврежденного участка требует точности и аккуратности. Используется болгарка с отрезным кругом или газовый резак, но последний требует особого внимания для предотвращения коробления соседних зон. Линия реза должна быть строго перпендикулярна оси лонжерона, обеспечивая ровную плоскость для последующей стыковки с вставкой. Обязательно зачистите кромки реза от заусенцев и окалины.

Изготовление ремонтной вставки (заплаты) – ключевой этап. Новый элемент должен соответствовать конфигурации и свойствам оригинального лонжерона. Используйте сталь аналогичной марки и толщины. Для точного повторения геометрии создайте шаблон по неповрежденной части лонжерона или используйте сохранившийся вырезанный фрагмент (если он не деформирован). Длина вставки должна перекрывать поврежденный участок с запасом не менее 50-70 мм в каждую сторону.

Сварка и контроль

Фиксация и сварка вставки требуют обеспечения идеального позиционирования и минимальных деформаций:

• Надежная фиксация: Жестко закрепите вставку с помощью струбцин, прихваток или специальных приспособлений. Контролируйте соосность всего лонжерона.
• Технология сварки: Применяйте дуговую сварку (MMA) электродами для низкоуглеродистых сталей или полуавтоматическую сварку (MIG/MAG) в среде защитного газа. Начинайте с прихваток по углам, затем ведите швы короткими участками (50-70 мм) вразброс, чередуя стороны, чтобы минимизировать тепловую деформацию. Проваривайте швы с обеих сторон.
• Контроль геометрии рамы: Постоянно проверяйте геометрию рамы в процессе сварки, используя контрольные точки (крепления мостов, рессор, кузова) и измерительные инструменты (рулетка, нивелир, диагонали). Любые отклонения необходимо корректировать немедленно.

После завершения сварки выполните заключительные операции:

1. Тщательно зачистите все сварные швы.
2. Проведите визуальный и, при возможности, неразрушающий контроль (магнитно-порошковый, капиллярный) швов на отсутствие трещин, непроваров и пор.
3. Обработайте отремонтированный участок и прилегающие области качественным антикоррозийным составом (грунт, антикор, мастика).

Параметр	Рекомендация
Толщина металла вставки	3.5-4.0 мм (как оригинал)
Минимальный нахлест вставки	50-70 мм с каждой стороны
Сварочный ток (MMA, электрод ~3мм)	90-110 А
Длина шва за один проход	50-70 мм (для снижения деформации)

Вставные втулки креплений: износ и замена

Втулки в раме УАЗ 469 выполняют роль демпферов в точках крепления рессор, реактивных тяг и амортизаторов. Изготавливаются из резинометаллических композитов для гашения вибраций и компенсации перекосов при работе подвески. Их целостность напрямую влияет на стабильность геометрии ходовой части.

Ресурс втулок сокращают перегрузки, агрессивная эксплуатация по бездорожью, контакт с техническими жидкостями и естественное старение резины. Критический износ вызывает люфты в соединениях, что провоцирует ускоренное разрушение смежных узлов – проушин рамы, пальцев рессор и крепежных болтов.

Диагностика износа

• Стук или скрип в подвеске при преодолении неровностей
• Видимая деформация, трещины или расслоение резинового слоя
• Следы коррозии на металлической обойме втулки
• Неравномерный износ шин из-за изменения развала колес

Тип крепления	Регламент замены	Критичный износ
Рессоры (перед/зад)	15-20 тыс. км	Раскачивание моста >3°
Реактивные тяги	10-15 тыс. км	Люфт пальца >1.5 мм
Амортизаторы	20-30 тыс. км	Смещение штока >2 мм

Технология замены

1. Вывесить колесо, снять крепежную гайку и шплинт
2. Выпрессовать палец крепления с помощью съемника
3. Извлечь деформированную втулку монтажной лопаткой
4. Очистить посадочное гнездо от коррозии и загрязнений
5. Нанести графитовую смазку, запрессовать новую втулку
6. Проверить соосность отверстий перед установкой пальца
7. Затянуть крепеж с моментом 70-80 Н·м + шплинт

Обязательна проверка углов установки колес после замены. Используйте только оригинальные втулки – нештатные размеры провоцируют перекосы и ускоренный износ рамы.

Рама и геометрия подвески: контроль параметров

Целостность рамы УАЗ 469 – критический фактор для корректной работы подвески. Деформации лонжеронов, перекосы поперечин или усталостные трещины напрямую влияют на углы установки колес. Регулярный контроль геометрии рамы (особенно после эксплуатации в тяжелых условиях) обязателен, так как даже незначительные отклонения нарушают баланс подвески.

Геометрия зависимой рессорной подвески УАЗ требует периодической проверки из-за характерных для этой конструкции сдвигов. Ключевые параметры – схождение передних колес и параллельность мостов относительно рамы. Пренебрежение контролем ведет к ускоренному износу резины, шкворней, рулевых тяг и ощутимому ухудшению курсовой устойчивости.

Ключевые параметры и методы контроля

Обязательные для проверки элементы:

• Схождение передних колес: Норма 1-5 мм (замеряется по внутренним или наружным поверхностям шин). Контролируется рулеткой или телескопической линейкой на вывешенных колесах.
• Параллельность мостов: Оси переднего и заднего мостов должны быть строго параллельны друг другу и перпендикулярны продольной оси рамы. Проверяется замером диагоналей между контрольными точками крепления рессор.
• Угол продольного наклона шкворня (кастер): Обеспечивает стабилизацию управляемых колес. Норма: +3°30' ± 30'. Требует специнструмента (оптический или электронный стенд).

Последствия нарушений:

1. Увод автомобиля в сторону при движении
2. "Пиление" или неравномерный "съеденный" износ протектора
3. Повышенная нагрузка на рулевой механизм и шаровые опоры
4. Снижение эффективности торможения

Параметр	Инструмент контроля	Периодичность
Схождение колес	Линейка, рулетка	Каждые 5-10 тыс. км
Параллельность мостов	Рулетка (замер диагоналей)	После ударов по подвеске/раме
Угол кастера	Стенд развал-схождения	При замене шкворней/осей

Влияние перегруза на деформацию поперечин

Превышение допустимой массы груза создаёт критическую нагрузку на раму УАЗ 469, особенно на поперечины. Эти элементы, являясь рёбрами жёсткости, принимают на себя львиную долю изгибающих и скручивающих усилий при движении по бездорожью. В нормальных условиях они эффективно распределяют напряжение, но перегруз резко меняет картину.

Постоянное воздействие избыточного веса провоцирует усталость металла в зонах крепления поперечин к лонжеронам. Концентрация напряжений возникает в точках сварных швов и вокруг кронштейнов. Со временем это приводит к микротрещинам и остаточной деформации – поперечины начинают "вести", теряя первоначальную геометрию. Последствия проявляются постепенно, усугубляясь с каждым новым перегрузом.

Ключевые последствия деформации

Деформированные поперечины перестают выполнять свои функции:

• Нарушение геометрии рамы: Искривление продольных лонжеронов, изменение углов установки мостов.
• Смещение узлов: Перекосы креплений двигателя, КПП, топливного бака, элементов подвески.
• Ускоренный износ: Повышенные нагрузки на резинометаллические сайлент-блоки и втулки подвески.
• Потеря жёсткости: Снижение устойчивости к скручиванию на пересечённой местности, риск усталостного разрушения металла.

Наиболее уязвимы задние поперечины, особенно под топливным баком и в зоне крепления рессор. Их деформация напрямую влияет на соосность мостов. Видимым признаком проблемы служит неравномерный износ протектора шин или самопроизвольное смещение кузова относительно рамы.

Уязвимая поперечина	Признаки деформации	Риски
Передняя (под двигателем)	Смещение силового агрегата, вибрации руля	Повреждение радиатора, КПП
Центральная (под кузовом)	Перекос дверных проёмов, щели в полу	Нарушение работы карданов
Задняя (под баком/рессорами)	"Увод" заднего моста, скрипы кузова	Разрушение кронштейнов рессор

Для предотвращения необратимых повреждений критичен регулярный контроль зазоров в точках крепления кузова и углов установки мостов. При длительной эксплуатации с перегрузом рекомендуется усиление рамы дополнительными поперечными вставками или замена деформированных элементов. Пренебрежение этим ведёт к лавинообразному нарастанию дефектов ходовой части и несущей системы в целом.

Установка лебедки: подготовка точек крепления

Основная сложность при установке лебедки на УАЗ 469 заключается в отсутствии штатных усиленных точек крепления на раме. Заводская конструкция передних лонжеронов не рассчитана на восприятие значительных осевых и вырывающих нагрузок, возникающих при работе лебедки. Попытка монтажа напрямую к стандартным отверстиям или тонкому металлу лонжеронов чревата деформацией рамы и созданием опасной аварийной ситуации.

Качественная подготовка точек крепления требует усиления зоны установки. Это достигается путем приварки специальных монтажных пластин (косынок) или установки сквозных проходных втулок (бурсов) через оба лонжерона. К этим усиленным элементам впоследствии будет крепиться либо опорная плита лебедки, либо силовой кронштейн (рамка). Критически важно обеспечить строгую параллельность пластин/втулок относительно друг друга и перпендикулярность оси рамы для правильной центровки механизма.

Ключевые этапы и требования

Подготовка включает несколько обязательных шагов:

1. Выбор места: Определение оптимальной позиции лебедки с учетом габаритов механизма, радиатора, элементов подвески и необходимости сохранения углов въезда.
2. Очистка и подготовка металла: Тщательная зачистка участков рамы в зоне крепления от грязи, ржавчины, старой краски и антикора до чистого металла.
3. Разметка: Точная разметка центров отверстий под крепеж и контуров усилительных пластин с использованием шаблонов (если применимо).
4. Сверление отверстий: Сверление отверстий в лонжеронах строго по разметке. Настоятельно рекомендуется использовать проходные втулки (бурсы) для распределения нагрузки и предотвращения смятия тонкого металла лонжерона при затяжке болтов.
5. Изготовление и установка усилителей:
   • Вырезка пластин (косынок) из стального листа толщиной не менее 5-6 мм.
   • Точная подгонка пластин к профилю лонжеронов и зоне крепления.
   • Приварка пластин по всему периметру к лонжеронам сплошным надежным швом. Обязательно обеспечивается плотное прилегание без зазоров.
6. Проверка геометрии: Контроль параллельности полученных монтажных плоскостей и перпендикулярности оси рамы перед окончательной фиксацией усилителей.

Игнорирование необходимости усиления точек крепления или некачественное выполнение работ (недостаточная толщина металла усилителей, плохой провар швов, отсутствие бурсов) неизбежно приводит к деформации рамы при нагрузке лебедкой, отрыву крепления и возможным травмам. Использование проходных втулок (бурсов) является обязательным для надежного и долговечного монтажа.

Тюнинг рамы для бездорожья: усиление критичных зон

Рама УАЗ 469, несмотря на репутацию прочной конструкции, имеет уязвимые участки, подверженные деформации при экстремальной эксплуатации: зоны крепления рессор, лонжероны в районе подвесок, места соединений поперечин и продольных балок. Без грамотного усиления эти элементы становятся очагами усталостных трещин, что грозит потерей геометрии и разрушением конструкции.

Ключевая задача при доработке – локальное наращивание металла в точках максимальных напряжений без значительного увеличения массы. Используется сталь толщиной 3-5 мм, вырезанная по шаблонам и повторяющая контуры усиливаемых зон. Обязательна тщательная зачистка поверхностей перед сваркой и антикоррозийная обработка швов после работ.

Основные методы усиления

• Накладки на лонжероны: П-образные пластины длиной 30-50 см, охватывающие балку в зонах за рессорными кронштейнами. Снижают риск "скручивания".
• Косынки в узлах крепления рессор: Треугольные вставки из листовой стали, дублирующие заводские кронштейны. Убирают люфты и перераспределяют нагрузки.
• Дополнительные поперечины: Усиление штатных или монтаж новых профилей (квадрат 60х60 мм) между лонжеронами позади передних колес и перед задним мостом. Повышает жесткость на кручение.

Важно: Сварка ведется короткими швами "вразбежку" для минимизации температурных деформаций. Запрещено "прихватывать" усилители точечно – это создает концентраторы напряжений.

Зона	Материал	Толщина (мм)
Накладки на лонжероны	Сталь Ст3	4-5
Косынки рессорных кронштейнов	Сталь 09Г2С	3-4
Дополнительные поперечины	Профильная труба	3

После модернизации обязательна проверка соосности мостов и контроль точек крепления кузова. Пренебрежение этим этапом приводит к ускоренному износу резинок и нарушению управляемости.

Лонжероны после ДТП: оценка ремонтопригодности

Лонжероны рамы УАЗ 469 выполняют роль силового каркаса, воспринимая основные динамические и статические нагрузки. Любое ДТП, особенно с боковым ударом или перекосом, неизбежно воздействует на эти элементы, вызывая деформации, которые критично влияют на геометрию всей конструкции.

Повреждения проявляются как видимыми изгибами, так и скрытыми внутренними напряжениями металла. Ключевая задача – определить степень деформации и возможность восстановления без потери прочностных характеристик рамы, поскольку ошибки при ремонте напрямую угрожают безопасности эксплуатации.

Критерии оценки повреждений

Ремонтопригодность лонжерона определяется тремя факторами:

• Локализация деформации: повреждения в зонах крепления рессор, рулевого механизма или кронштейнов критичнее, чем на прямых участках.
• Характер искривления: S-образные изгибы или скручивание сложнее править, чем простой прогиб в одной плоскости.
• Состояние металла: трещины, глубокие заломы или коррозия в зоне деформации часто делают ремонт нецелесообразным.

Обязательный этап – замер геометрии рамы на стапеле с контролем параметров:

Расстояние между лонжеронами (по осям креплений)	±3 мм от номинала
Разность диагоналей крестовых соединений	≤4 мм
Перекосы точек крепления рессор	≤2°

Ремонт допустим только при отклонениях в пределах 15-20% от табличных значений. Превышение требует замены лонжерона. Вытягивание на стенде применяют исключительно для прямых участков без технологических отверстий. Заломы у сварных швов или отверстий – прямое показание к вырезке деформированного фрагмента и вварке вставки из нового металла.

Важно: После правки обязателен контроль на наличие микротрещин магнитопорошковым методом. Усиление заплатками без устранения внутренних напряжений недопустимо – оно маскирует проблему, снижая усталостную прочность.

Роль рамы в пассивной безопасности конструкции

Лонжеронная рама УАЗ 469 выступает основным энергопоглощающим элементом при столкновениях. Её продольные лонжероны с зонами запрограммированной деформации в передней и задней части последовательно сминаются, рассеивая кинетическую энергию удара. Это замедляет процесс замещения и снижает перегрузки, действующие на пассажиров, предотвращая резкую остановку кузова.

Жёсткая центральная секция рамы образует защитную "клетку" вокруг салона, предотвращая критическую деформацию зоны размещения людей. При боковых ударах поперечины и усиленные лонжероны минимизируют смещение агрегатов в сторону пассажиров. Особое значение это имеет при опрокидывании – прочная рама принимает на себя вес автомобиля, сохраняя выживаемое пространство.

Ключевые аспекты безопасности рамы УАЗ 469

• Геометрия лонжеронов: Гнутый профиль и переменное сечение усиливают продольную жёсткость при сохранении управляемой деформации оконечностей
• Крепление кузова: Резинометаллические опоры частично демпфируют ударные нагрузки, передаваемые на салон
• Материалы: Использование низкоуглеродистых сталей (типа 09Г2С) сочетает высокую прочность с пластичностью при ударном воздействии
• Защита топливной системы: Расположение топливного бака между лонжеронами снижает риск повреждения при ударе сзади

База для спецтехники: требования к модификациям

Рама УАЗ 469 выступает основой для многочисленных спецверсий: от медицинских модулей до пожарных машин и военной техники. Для таких преобразований стандартная конструкция требует серьезных доработок, обеспечивающих не только повышенную грузоподъемность, но и безопасную интеграцию дополнительного оборудования. Без усиления базовых элементов и продуманных инженерных решений эксплуатация спецтехники становится невозможной.

Ключевые изменения касаются геометрии лонжеронов, схемы установки кронштейнов и общей жесткости каркаса. Модифицированная рама обязана выдерживать статические и динамические нагрузки от установленных надстроек, сохраняя целостность при работе в экстремальных условиях. Габариты и точки крепления должны строго соответствовать параметрам спецоборудования, исключая перекосы и вибрации.

Критические аспекты доработки рамы

Требование	Техническая реализация
Повышенная прочность	Утолщение металла лонжеронов, добавление усилительных накладок, сварка дополнительных поперечин
Усиленные крепления	Монтаж кронштейнов из легированной стали, дублирующих точек фиксации, противовибрационных проставок
Защита от коррозии	Горячее цинкование, нанесение эпоксидных грунтов, применение нержавеющих метизов
Геометрическая адаптация	Смещение поперечин, вырезы под коммуникации, усиление зон подъемных механизмов
Унификация узлов	Стандартизация посадочных мест под распространенные типы спецоборудования (КМУ, генераторы)

Особое внимание уделяется балансировке:

• Смещение центра тяжести при монтаже крановых установок требует противовесов
• Нагрузка на переднюю ось корректируется усилением подрамника двигателя
• Буксирные устройства интегрируются с лонжеронами через распределительные плиты

Тестирование включает:

1. Статические испытания с нагрузкой 150% от нормы
2. Пробег по бездорожью с имитацией рабочего цикла оборудования
3. Контроль усталостных деформаций в сварных швах

Вибрации на скорости: связь с состоянием рамы

Вибрации кузова или рулевого управления на скорости 80-100 км/ч и выше часто указывают на проблемы с рамой УАЗ 469. Эти колебания возникают из-за нарушения геометрии несущей конструкции или ослабления соединений, что провоцирует дисбаланс и резонанс.

Особенно опасны скрытые дефекты: трещины в зонах высоких нагрузок (крепления рессор, лонжероны за кабиной) или коррозия внутренних полостей. Они снижают жесткость рамы, усиливая амплитуду вибраций при нагрузках от трансмиссии и колес.

Критические точки для диагностики

Причины вибраций, связанные с рамой:

• Деформация лонжеронов – продольный изгиб от перегрузок нарушает соосность мостов.
• Разрушение заклепок – люфт в соединениях усиливает дисбаланс при вращении колес.
• Трещины в кронштейнах – крепления двигателя, рессор или рулевого механизма теряют жесткость.
• Коррозия поперечин – снижение прочности ведет к "скручиванию" рамы на неровностях.

Последствия игнорирования: Вибрации ускоряют усталостное разрушение металла. Микротрещины разрастаются, заклепочные соединения разбалтываются, а деформация усиливается. Без ремонта это грозит трещиной лонжерона или отрывом ответственных кронштейнов.

Симптом	Вероятная зона дефекта рамы
Биение руля на 70-90 км/ч	Деформация переднего траверса или кронштейнов рулевой трапеции
Дрожь кузова при разгоне	Ослабление заклепок центральных поперечин или трещины в районе КПП
Раскачивание на скорости	Коррозия задней части лонжеронов или кронштейнов рессор

Диагностика требует тщательного осмотра рамы на подъемнике: простукивание на предмет скрытой коррозии, проверка геометрии по контрольным точкам, мониторинг состояния заклепок. Особое внимание – стыкам лонжеронов и зонам возлива усилителей.

Лонжероны и водные преграды: дренажные отверстия

Лонжероны рамы УАЗ 469, будучи замкнутыми коробчатыми профилями, критически уязвимы к коррозии при попадании внутрь воды и грязи. Особенно это актуально при регулярном преодолении водных преград или эксплуатации в условиях высокой влажности. Без эффективного дренажа жидкость застаивается внутри, запуская интенсивное ржавление изнутри, что может привести к скрытому и опасному ослаблению силовой конструкции.

Завод-изготовитель предусмотрел эту угрозу, интегрировав в нижние полки лонжеронов специальные дренажные отверстия. Их ключевая задача – обеспечить самопроизвольный отвод случайно попавшей влаги и предотвратить её накопление. Однако расположение и размер этих отверстий не всегда оптимальны для экстремальной эксплуатации, а их состояние требует постоянного внимания.

Ключевые аспекты эксплуатации и обслуживания дренажных отверстий

Владельцу УАЗ 469 необходимо неукоснительно соблюдать следующие правила:

1. Регулярная проверка и очистка: Отверстия обязательно должны быть чистыми и полностью проходимыми. Забитые грязью, глиной, опавшей листвой или подсохшей грязью, они теряют функциональность. Проверяйте их после каждой поездки по грязи или воде, а также в рамках сезонного обслуживания.
2. Контроль целостности кромок: Ржавчина часто начинает "выедать" металл именно вокруг дренажных отверстий из-за постоянного контакта с влагой. Осматривайте края отверстий на предмет истончения металла и распространения коррозии.
3. Модернизация при необходимости: Если штатных отверстий недостаточно (например, при частых глубоких форсированиях), рекомендуется аккуратно добавить несколько дополнительных в самых нижних точках лонжеронов, особенно под силовыми агрегатами и в местах "мешков", где вода может застаиваться. Диаметр новых отверстий – 5-8 мм.

Важные предупреждения:

• Никогда не герметизируйте дренажные отверстия!
• Избегайте их сильного увеличения или грубого сверления – это ослабляет сечение лонжерона.
• После преодоления глубоких бродов обязательно дайте воде стечь, а при длительной стоянке ставьте автомобиль так, чтобы обеспечить максимальный сток (например, под уклон).

Проблема	Последствие	Профилактика
Забитые отверстия	Застой воды, ускоренная коррозия изнутри	Еженедельная очистка в грязный сезон
Коррозия краёв отверстий	Ослабление лонжерона, риск трещин	Антикор обработка краёв, контроль толщины металла
Недостаток дренажа	Скопление воды в "карманах" рамы	Добавление 2-3 доп. отверстий в низших точках

Гидравлические испытания рамы в сервисе

Гидравлические испытания рамы УАЗ 469 – обязательная процедура при диагностике скрытых повреждений. Метод основан на заполнении замкнутых секций рамы жидкостью под высоким давлением (10-15 атм) с последующей фиксацией деформаций или течей. Это позволяет выявить микротрещины, коррозионные очаги и усталостные изменения металла, невидимые при визуальном осмотре.

Процедура требует демонтажа кузова и подготовки рамы: зачистки внутренних полостей от грязи, ржавчины и технологических заглушек. Специалисты подключают насосное оборудование через адаптеры к штатным отверстиям рамы, после чего плавно нагнетают давление, контролируя манометром и визуально отслеживая поверхность на предмет вздутий или капель жидкости.

Критические нюансы для УАЗ 469

• Зоны риска: швы лонжеронов, участки крепления рессорных кронштейнов, изгибы за задними колесными арками.
• Оборудование: применяются масштабируемые адаптеры под оригинальные диаметры отверстий рамы (Ø 12-18 мм) и клапаны сброса избыточного давления.
• Безопасность: испытания проводятся в защитной камере из-за риска разрыва ослабленного металла.

Интерпретация результатов: падение давления на 0.5 атм/мин указывает на сквозную коррозию, локальные вздутия – на внутренние расслоения. Успешным считается тест, при котором рама сохраняет целостность под давлением 12 атм в течение 10 минут без отклонений.

Усталостные разрушения металла: ресурс конструкции

Ресурс рамы УАЗ 469 напрямую зависит от усталостной прочности металла – явления, при котором трещины развиваются под действием многократных переменных нагрузок ниже предела текучести материала. Микротрещины формируются в зонах концентраторов напряжений (сварные швы, технологические отверстия, острые переходы) даже при эксплуатации в штатных режимах, постепенно снижая несущую способность конструкции.

Циклические скручивающие и изгибающие нагрузки при движении по бездорожью создают опасные условия для накопления усталостных повреждений. Особенно критичны места крепления рессор, кронштейнов двигателя и элементов подвески, где сочетаются высокая местная жесткость, остаточные сварочные напряжения и воздействие коррозии, ускоряющей деградацию материала.

Факторы, определяющие ресурс рамы

Ключевые аспекты усталостного ресурса конструкции:

• Качество металлопроката: Включения шлака, дефекты прокатки снижают предел выносливости стали.
• Конструктивные концентраторы: Геометрия лонжеронов, отверстия под болты, непровары сварных соединений.
• Технология изготовления: Перегрев при сварке, остаточные напряжения после правки.
• Эксплуатационные воздействия:
  • Перегрузки (установка дополнительного оборудования, буксировка);
  • Вибрационные резонансы;
  • Агрессивные среды (грязь, реагенты, соль) – коррозия усталостных трещин.

Диагностика усталостных повреждений требует регулярного осмотра зон риска. Косвенные признаки:

1. Появление локальных коррозионных очагов, особенно вдоль сварных швов.
2. Деформации (искривление) лонжеронов в местах креплений.
3. Характерный "треск" при преодолении препятствий.

Методы повышения ресурса:

Способ	Принцип действия	Ограничения
Усиление накладками	Снижение напряжений в опасных сечениях	Риск создания новых концентраторов
Антикоррозионная обработка	Замедление химической деградации металла	Не влияет на механическую усталость
Демпфирование вибраций	Снижение амплитуды циклических нагрузок	Частичная эффективность

Критически важно избегать ударных нагрузок на изношенную раму – это провоцирует лавинообразное развитие трещин.

Сравнение рам гражданских и армейских версий УАЗ-469

Основное отличие заключается в назначении: армейская рама проектировалась для экстремальных нагрузок, минно-взрывной защиты и условий бездорожья, тогда как гражданская версия оптимизировалась под повседневную эксплуатацию с учетом экономии металла и стоимости. Это предопределило ключевые конструктивные различия в усилении, элементах защиты и функциональных деталях.

Армейские рамы получили дополнительные усилители по всей длине лонжеронов и поперечин, особенно в зонах крепления двигателя, раздаточной коробки и рессор. Гражданские аналоги используют стандартные профили без дополнительного армирования критичных участков. Толщина металла в военных версиях также часто превышала гражданские на 1-2 мм, особенно на нижних полках лонжеронов.

Конструктивные особенности

• Защита картера: Армейские рамы оснащались штатным мощным кронштейном для установки бронеплиты (толщиной 5-6 мм). В гражданских версиях крепления отсутствовали или были рассчитаны на легкий съемный лист.
• Крепления лебедки: На военных рамах интегрированы усиленные проушины спереди и площадка под лебедку. Гражданские требовали самостоятельной модернизации.
• Точки монтажа вооружения: Армейские имели предустановленные кронштейны под пулеметные турели на крыше и спецоборудование в кузове.
• Буксировочные узлы: Усиленные петли с двойными стенками на военных версиях против стандартных крюков у гражданских.

Параметр	Гражданская рама	Армейская рама
Толщина металла лонжеронов	3-4 мм	4-6 мм
Дополнительные косынки усилителей	Минимально	На всех стыках и узлах подвески
Защита топливного бака	Отсутствует	Стальной экран на кронштейнах
Крепления под спецоборудование	Базовые	Штатные усиленные (под радиостанции, ЗИП)

Навеска КМУ: требования к усилению основных узлов

Установка крано-манипуляторной установки на РАМУ УАЗ 469 требует радикального усиления конструкции из-за критических нагрузок. Без модификаций штатная рама деформируется или разрушается под действием крутящих моментов и вибраций, возникающих при работе КМУ.

Ключевые узлы для доработки включают зоны крепления опор крана, лонжероны в средней части и задние кронштейны рессор. Необходимо учитывать не только статическую массу оборудования, но и динамические ударные нагрузки при транспортировке грузов.

Обязательные элементы усиления

• Лонжероны: Усиление стальными накладками толщиной 4-6 мм по всей длине, с обязательным перекрытием зон крепления КМУ и рессорных подвесок.
• Поперечины: Замена штатных элементов на усиленные профили (швеллер/труба квадратного сечения) с дублирующими перемычками в местах монтажа опор крана.
• Точки крепления КМУ: Установка локальных косынок и диагональных распорок для распределения нагрузок на смежные элементы рамы.

Узел	Рекомендуемые материалы	Минимальная толщина (мм)
Накладки на лонжероны	Сталь 09Г2С	5
Поперечные усилители	Труба 60×60×4	4
Косынки опор КМУ	Сталь Ст3	6

Внимание! Все сварочные работы должны выполняться с полным проваром швов, а соединения дополнительно укрепляться болтами класса прочности 8.8. Обязательна антикоррозийная обработка модифицированных участков после механических работ.

Перед эксплуатацией требуется провести испытания под нагрузкой, превышающей рабочую на 25%, для контроля деформаций рамы. Пренебрежение этими требованиями приводит к трещинам в зонах сварки и критическому снижению ресурса конструкции.

Комплект болтовых соединений: класс прочности

Класс прочности болтов, гаек и шпилек на раме УАЗ 469 – критически важный параметр, определяющий надежность ответственных соединений. Он обозначается двумя цифрами на головке крепежа (например, 8.8, 10.9, 12.9), где первая цифра указывает на 1/100 предела прочности на разрыв (в МПа), а вторая – соотношение предела текучести к пределу прочности (в %).

Использование крепежа с несоответствующей маркировкой или скрытыми дефектами (коррозия, микротрещины) приводит к ослаблению затяжки, деформации резьбы, срезанию болтов под нагрузкой и разрушению узлов. Особенно опасно это в зонах высоких напряжений: креплении рессор, рулевого механизма, двигателя и элементов подвески.

Ключевые требования к крепежу рамы УАЗ 469

Основные классы прочности для ответственных соединений:

• 8.8 – Минимально допустимый для силовых узлов (крепление кронштейнов, траверс).
• 10.9 – Рекомендуемый стандарт для рессорных пальцев, стремянок, крепления двигателя и КПП.
• 12.9 – Применяется ограниченно, требует контроля момента затяжки из-за хрупкости.

Обязательные правила монтажа:

1. Замена крепежа при каждом разборе соединения (особенно после коррозии или перетяжки).
2. Использование штатных шайб (плоских, стопорных) для распределения нагрузки и предотвращения самооткручивания.
3. Применение динамометрического ключа с соблюдением моментов, указанных в руководстве по ремонту.

Узел рамы	Рекомендуемый класс прочности	Критичность нарушения
Стяжные болты лонжеронов	10.9	Высокая (риск разлома рамы)
Крепление рессор (ступицы, стремянки)	10.9	Критическая (потеря управления)
Кронштейны амортизаторов	8.8	Средняя (ускоренный износ подвески)

Несоответствие класса прочности или использование «невидимого» б/у крепежа с усталостью металла – частая причина аварийных ситуаций. Восстановительный ремонт рамы требует проверки каждого болта на соответствие оригинальным спецификациям.

Гальваническая коррозия: анализ точек риска

Гальваническая коррозия возникает при контакте разнородных металлов в присутствии электролита (вода, соль, грязь). На раме УАЗ 469 эта проблема особенно актуальна из-за сочетания стальной основы с алюминиевыми или оцинкованными элементами. Разность электрохимических потенциалов запускает процесс разрушения менее благородного металла, что критично для несущей конструкции.

Основные зоны риска сосредоточены в местах соединения разнородных материалов и участках с нарушенным защитным покрытием. Особое внимание требуют узлы, подверженные постоянному воздействию влаги и реагентов: крепления кузова, элементы подвески, точки установки навесного оборудования. Коррозия здесь развивается скрытно, снижая прочность рамы.

Ключевые проблемные узлы и профилактика

• Крепления кузова к лонжеронам: контакт стальных болтов с алюминиевыми кронштейнами. Требует диэлектрических прокладок и обработки консистентной смазкой.
• Сварные швы ремонтных вставок: использование электродов с другим составом металла. Необходима полная зачистка и нанесение трехслойного антикора (грунт-эпоксидка-мастика).
• Точки монтажа допоборудования (лебедки, кенгурятники): алюминиевые/оцинкованные крепежи на стальной раме. Обязательно применение изолирующих шайб и регулярная антикоррозийная обработка.

Зона риска	Парные металлы	Эксплуатационные факторы
Кронштейны рессор	Сталь + алюминиевые втулки	Постоянное трение, задержка грязи
Топливные баки	Оцинкованная сталь + стальные хомуты	Вибрация, повреждение цинкового слоя
Электропроводка массы	Медь + сталь рамы	Окисление контактов, влага

Для тормозных трубок и топливных магистралей критичен качественный крепеж со втулками: прямой контакт с рамой ускоряет коррозию. В зоне сварных швов заводского исполнения рекомендуется ежегодная проверка на отслоение покрытия. Главная превентивная мера – исключение контакта разнородных металлов через нейтральные прокладки и систематическое обновление антикоррозийного слоя в стыковых узлах.

Виброизоляция кузова: регулировка резинометаллических опор

Правильная регулировка резинометаллических опор напрямую влияет на комфорт и долговечность кузова УАЗ 469. Неверная установка или износ этих элементов приводят к передаче вибраций от рамы, дребезжанию панелей и ускоренной усталости металла. Контроль состояния опор обязателен при плановом обслуживании или после серьезного бездорожья.

Резинометаллические опоры выполняют двойную функцию: демпфируют удары от рамы и обеспечивают точное позиционирование кузова. Конструктивно они представляют собой стальные втулки с вулканизированными резиновыми вставками, рассчитанными на сжатие/сдвиг. На УАЗ 469 используются опоры двух типов – верхние (с болтовым креплением) и нижние (с резьбовой регулировкой), установленные в 6 точках.

Порядок регулировки и диагностики

Критерии необходимости регулировки:

• Видимая деформация или растрескивание резиновых элементов
• Зазор между опорными шайбами превышает 3 мм
• Посторонние стуки при преодолении неровностей
• Перекос дверей или капота

Этапы регулировки:

1. Поднять кузов домкратом, разгрузив опоры
2. Ослабить контргайки нижних опор
3. Вращением нижней втулки выставить зазор 1-2 мм между шайбами
4. Зафиксировать положение контргайкой с моментом 70-80 Н·м
5. Проверить соосность крепежных отверстий верхних опор

Важно: Все регулировки выполняются на ровной площадке с контрольным замером высоты кузова над рамой в точках крепления. Расхождение более 5 мм требует замены деформированных опор.

Параметр	Норма	Критическое отклонение
Высота кузова (от рамы до пола)	142±3 мм	>150 мм или <135 мм
Усилие сжатия опоры	400-500 кгс	<300 кгс

Трещины в зоне крепления радиатора: диагностика

Наиболее уязвимые участки – места крепления кронштейнов радиатора к переднему поперечному лонжерону рамы. Трещины возникают из-за циклических нагрузок, вибраций двигателя, коррозии металла и усталости конструкции, особенно при эксплуатации с дополнительным навесным оборудованием или жестком бездорожье. Концентрация напряжений усиливается в зонах сварных швов и технологических отверстий.

Первичные признаки включают видимые смещения радиатора, подтёки охлаждающей жидкости в районе кронштейнов, а также характерный стук или скрип при запуске двигателя или на неровностях. Не игнорируйте деформацию защитной решётки радиатора – это косвенный сигнал о нарушении геометрии креплений.

Методы выявления трещин

1. Визуальный осмотр:
   • Очистите зону креплений от грязи и антикора
   • Исследуйте сварные швы и прилегающие участки на наличие ржавых «дорожек» – это следы раскрытия трещин
   • Проверьте целостность лакокрасочного слоя: сетчатые сколы часто указывают на внутренние напряжения
2. Механическое тестирование:
   • Используйте щуп толщиной 0,2 мм для проверки подозрительных линий
   • Аккуратно поддомкратьте радиатор снизу монтировкой – движение кронштейна относительно рамы свидетельствует о нарушении целостности металла
3. Инструментальная диагностика:
   • Примените магнитопорошковый контроль для скрытых дефектов
   • Используйте ультразвуковой дефектоскоп при подозрении на внутренние трещины в многослойных элементах

Тип повреждения	Визуальный признак	Риск последствий
Поверхностная трещина (до 1 мм)	Тонкая ржавая полоса, не затрагивающая сварной шов	Потеря герметичности системы охлаждения
Сквозное растрескивание	Видимое расхождение краёв металла, капли ОЖ	Отрыв радиатора на ходу, перегрев двигателя
Деформация кронштейна	Искривление плоскости крепления, следы истирания	Разрушение патрубков радиатора, обрыв электровентилятора

Обязательно проверяйте оба кронштейна одновременно – нагрузка распределяется неравномерно. Особое внимание уделите нижним креплениям: на них приходится основной вес узла в сочетании с ударными нагрузками от дорожного полотна. Диагностику проводите каждые 15-20 тыс. км пробега или после экстремальной эксплуатации.

Рейлинги и силовой обвес: распределение нагрузки

Силовые рейлинги и элементы обвеса (лебедки, кенгурятники, защита днища) крепятся непосредственно к лонжеронам рамы УАЗ 469. Это создает точечные зоны повышенного напряжения, особенно при эксплуатации в тяжелых условиях или при динамических нагрузках (рывки лебедки, удары о препятствия). Неграмотная установка или превышение допустимой массы навесного оборудования провоцирует усталостные трещины металла в точках крепления.

Распределение нагрузки критически зависит от конструкции кронштейнов и их площади контакта с рамой. Усиленные пластины-"косынки", дублирующие штатные крепежные точки, снижают риск деформации лонжеронов. Особое внимание уделяется передней поперечине при монтаже лебедки: ее усиление стальной балкой или установка распорок между лонжеронами предотвращает "складывание" рамы при вертикальном рывке.

Ключевые аспекты монтажа

• Точки крепления: Обвес должен фиксироваться минимум в 4 точках на лонжерон с использованием штатных отверстий. Сверление новых ослабляет профиль.
• Демпфирование: Резиновые прокладки между кронштейном и рамой гасят вибрации, снижая усталость металла.
• Балансировка: Смещение центра тяжести (например, запасное колесо на задней двери) требует усиления задних лонжеронов распорками.

Элемент обвеса	Риск для рамы	Мера компенсации
Лебедка (передняя)	Деформация передней поперечины	Установка распорной балки между лонжеронами
Силовой бампер	Трещины в зоне крепления к лонжеронам	Монтаж на усиленные кронштейны с "косынками"
Защита картера/КПП	Концентрация ударных нагрузок на средней части рамы	Сквозное крепление к лонжеронам с демпферными втулками

Игнорирование правил распределения веса ведет к прогрессирующей деформации рамы: лонжероны "раскрываются" в виде лодочки, нарушается геометрия подвески, возникают некомпенсируемые напряжения в узлах крепления кузова. Регулярный осмотр мест установки обвеса на предмет трещин и коррозии обязателен для предотвращения критических повреждений.

Особенности хранения запаски под рамой

Крепление запаски под рамой УАЗ 469 – штатное решение, но его эксплуатация требует постоянного внимания. Запасное колесо фиксируется механическим кронштейном и болтами снизу рамы, что делает его крайне уязвимым к агрессивным внешним воздействиям. Постоянный контакт с грязью, водой, реагентами с дороги и механические удары создают экстремальные условия.

Проблема усугубляется тем, что колесо частично экранирует элементы рамы и самого крепежа от визуального контроля и обслуживания. Без регулярной профилактики критически важные узлы крепления и резьбовые соединения быстро приходят в негодность, а сама запаска может быть безнадежно испорчена или даже утеряна в движении.

Ключевые риски и требования к обслуживанию

• Коррозия крепежа: Болты, гайки и кронштейн интенсивно ржавеют. Обязательна периодическая разборка (хотя бы раз в сезон), очистка от грязи, обработка преобразователем ржавчины и смазка резьбы графитовой или медной смазкой.
• Заклинивание механизма: Грязь и ржавчина блокируют подвижные части кронштейна и резьбу. Перед демонтажем колеса всегда обрабатывайте соединения проникающей смазкой (WD-40 или аналогом) за несколько часов.
• Повреждение запаски: Покрышка и диск подвержены ударам камнями, контакту с химикатами и УФ-деградации. Регулярно проверяйте давление и состояние резины. Рекомендуется использовать чехол для колеса.
• Надежность фиксации: Ослабление крепления из-за вибрации – частая причина потери запаски. После установки колеса гарантированно затяните болты с требуемым моментом и перепроверяйте их натяг при каждом ТО.

Игнорирование этих правил почти гарантированно приведет к ситуации, когда запаска будет нужна, но извлечь ее окажется невозможно из-за закисшего крепежа, либо само колесо будет непригодно к использованию.

Рама и тюнинг двигателя: влияние на жесткость

Установка форсированного двигателя или массивных тюнинг-компонентов (турбин, интеркулеров) создает дополнительные статические и динамические нагрузки на лонжероны рамы УАЗ 469. Увеличенный крутящий момент и вибрации от мощного силового агрегата провоцируют скручивающие усилия, особенно заметные при резком старте или преодолении бездорожья. Штатная рама, рассчитанная под скромные характеристики заводского мотора, не всегда имеет достаточный запас прочности для таких изменений.

Локальные перегрузки в зонах крепления ДВС и КПП ускоряют усталость металла, что ведет к образованию микротрещин в сварных швах и местах сверлений. Деформация лонжеронов нарушает геометрию подвески и трансмиссии, вызывая ускоренный износ рессор, карданных валов и даже разрушение кузова. Особенно критично это для машин с "укороченным" задним свесом или после неграмотного вырезания поперечин ради тюнинга.

Минимизация рисков

• Динамический расчет – обязательная оценка нагрузок при выборе мотора: масса, момент, вибронагруженность.
• Локальное усиление – установка косынок на кронштейны двигателя, добавление закладных пластин в зонах сверловки.
• Дополнительные поперечины – монтаж усиленных траверс между лонжеронами под поддоном ДВС и в районе коробки передач.

Тип тюнинга	Риск для рамы	Меры компенсации
Замена на дизель (типа ЗМЗ-514)	Увеличение массы на 15-25%, вибрации	Боковые накладки на лонжероны, демпферы опор
Установка турбонаддува	Термодеформации, ударные нагрузки	Теплозащита металла, усиление передних кронштейнов
Монтаж лебедки/оборудования	Изгиб передних концов лонжеронов	Буферные балки, интеграция силового бампера

Категорически недопустимо игнорировать балансировку вращающихся узлов после замены двигателя – дисбаланс коленвала или шкивов многократно усиливает разрушающие вибрации. Регулярный контроль состояния рамы (особенно зон за топливным баком и перед задними рессорами) становится критически важным при эксплуатации тюнингованного УАЗа. При серьезном форсировании рекомендовано полное шпаклевание и покраска внутренних полостей лонжеронов для замедления коррозии, провоцируемой микротрещинами.

Список источников

Для глубокого анализа конструкции рамы УАЗ-469 использовались специализированные технические материалы и экспертные оценки. Основное внимание уделялось особенностям лонжеронной схемы, проблемным зонам и методам обслуживания.

Ключевые источники включают официальную документацию завода-изготовителя, инженерные исследования и практический опыт владельцев. Ниже представлен перечень материалов, обеспечивших достоверность информации в статье.

Официальная техническая документация

• Руководство по ремонту УАЗ-469 (издание Ульяновского автозавода)
• Каталог деталей и сборочных единиц УАЗ-469 (раздел "Рама и элементы кузова")
• Технические условия ТУ 37.003.040-85 "Рамы автомобилей. Методы испытаний"

Специализированная литература

• Гришкевич А.И. "Конструкция и расчет автомобиля УАЗ" (гл. "Несущая система")
• Сборник "Особенности эксплуатации внедорожников в экстремальных условиях" (раздел о коррозионной стойкости рам)

Экспертные материалы

• Отчеты НИИ Автопрома по испытаниям нагруженных рамных конструкций (1978-1982 гг.)
• Методические рекомендации по усилению рамы УАЗ от клуба внедорожников "Экспедиция"

Практические руководства

• Брошюра "Диагностика и ремонт лонжеронов" (изд. "Авторемонт")
• Архивные номера журнала "За рулем" с тестами УАЗ-469 (1972-1985 гг.)

Видео: УАЗ 469


• Проверка автомобильного реле мультиметром - пошаговый алгоритм

• Mercedes-Benz S-Класс Coupe - Абсолютная новинка

• Лучшая топливная экономичность среди малолитражек
