Расшифровка ET на дисках - Маркировка и размеры

Статья обновлена: 18.08.2025

Выбор колесных дисков – ответственная задача, напрямую влияющая на безопасность и управляемость автомобиля. Среди множества параметров, указанных в маркировке, особое значение имеет загадочный индекс ET.

Этот параметр определяет критически важную геометрическую характеристику диска – его вылет, то есть расстояние между плоскостью крепления диска к ступице и его центральной осью симметрии.

Понимание значения ET, правильная интерпретация всей маркировки диска (включающей диаметр, ширину, диаметр ступичного отверстия и другие параметры) и соблюдение рекомендованных производителем автомобиля размеров – обязательное условие для корректной установки колеса, сохранения ресурса подвески и обеспечения стабильного поведения машины на дороге.

Формула расчета вылета ET в миллиметрах

Вылет (ET) – критически важный параметр колесного диска, определяющий расстояние между его монтажной плоскостью (привалочной поверхностью к ступице) и центральной осью симметрии колеса. Неправильный ET вызывает проблемы с управляемостью, износ подвески и трение колеса об элементы кузова.

Для точного расчета вылета в миллиметрах необходимы два ключевых замера: общая ширина диска (обозначается буквой "J" в маркировке, например 7J) и расстояние от привалочной плоскости до задней кромки обода. Ширина диска всегда измеряется между внутренними поверхностями закраин (полок), а не по внешним краям.

Математическое выражение для вычисления ET

Формула расчета вылета:

ET = (A / 2) - B

где:

A – общая ширина диска в миллиметрах (например, для 7J: A = 7 × 25,4 = 177,8 мм)
B – расстояние от привалочной плоскости до задней кромки обода (замеряется линейкой)

Пример расчета: Для диска 7J (177.8 мм) с замером B = 110 мм:

ET = (177.8 / 2) - 110 = 88.9 - 110 = -21.1 мм (отрицательный вылет)

Обозначение в маркировке	Расшифровка
ET45	Положительный вылет: привалочная плоскость смещена наружу от центра
ET0	Нулевой вылет: привалочная плоскость совпадает с центральной осью
ET-15	Отрицательный вылет: привалочная плоскость смещена внутрь от центра

Важно: Замеры производятся при полностью демонтированном диске. Допустимое отклонение ET от штатного значения для авто обычно не превышает ±5 мм. Использование дисков с некорректным вылетом нарушает кинематику подвески и опасно!

Положительный вылет ET: особенности конструкции

Положительный вылет (обозначается как ET+число, например, ET45) означает, что монтажная плоскость диска (плоскость, которой диск прижимается к ступице) находится ближе к наружной стороне диска относительно его центральной линии (геометрического центра). Другими словами, основная часть обода "утоплена" внутрь относительно плоскости крепления.

Такой тип вылета характерен для штатных дисков большинства серийных автомобилей. Конструктивно это достигается за счет того, что обод смещен внутрь по отношению к центральной части диска (ступице). Основная цель положительного вылета – обеспечить правильное положение колеса в арке, оптимальное для рулевого управления, устойчивости и работы подвески.

Конструктивные особенности и следствия положительного ET

Установка диска с положительным вылетом приводит к следующим особенностям конструкции колесного узла и его поведению:

Положение колеса в арке: Колесо с положительным ET глубже "утапливается" внутрь арки колеса. Ступица и подшипники оказываются расположены ближе к центру масс колеса.
Устойчивость и управляемость: Увеличивается колесная база (расстояние между центрами колес на одной оси), что положительно сказывается на курсовой устойчивости автомобиля на прямой и в поворотах. Рулевое управление становится более четким и "информативным".
Нагрузка на подвеску: Уменьшается нагрузка на ступичные подшипники и рычаги подвески по сравнению с дисками с нулевым или отрицательным вылетом, так как точка приложения силы от колеса к ступице находится ближе к посадочному месту подшипника.
Ограничения по тормозам: Положительный вылет может ограничивать пространство внутри диска, что иногда создает сложности при установке крупногабаритных тормозных систем (особенно на спортивных версиях или при тюнинге).
Внешний вид: Колесо визуально кажется более "утопленным" в арку. Для достижения более агрессивного, "заполненного" вида арки часто требуется установка проставок (что уменьшает эффективный ET) или дисков с меньшим (но все еще положительным) вылетом, чем штатный.

Сравнение влияния вылета:

Параметр	Положительный вылет (ET+)	Отрицательный вылет (ET-)
Положение колеса	Глубже в арке	Выступает из арки
Устойчивость	Лучше	Хуже (при сильном минусе)
Нагрузка на подвеску	Меньше	Больше
Внешний вид	Стандартный, "утопленный"	Агрессивный, "широкий"

Отрицательный вылет ET: визуальный эффект

Отрицательный вылет (ET-, например ET-20) означает, что монтажная поверхность диска смещена внутрь относительно его центральной оси. Чем меньше числовое значение (включая знак "минус"), тем сильнее диск "утоплен" под арку автомобиля. Это заставляет колесо визуально "выпирать" наружу за пределы кузова, создавая агрессивный, спортивный силуэт.

Такой эффект достигается за счет уменьшения расстояния между плоскостью крепления диска к ступице и его центральной линией. Чем отрицательнее вылет, тем больше колесная база визуально расширяется, а сами диски кажутся массивнее. Однако критично важно учитывать технические ограничения: диск не должен цеплять элементы подвески, арки или кузов при повороте колес.

Визуальные и технические последствия ET-

Эффект "вывернутых" колес: профиль покрышки и обод заметно выступают за линию крыла.
Акцент на дизайне диска: глубокие спицы и сложный рельеф лучше просматриваются.
Увеличение нагрузки на ступичные подшипники и подвеску из-за смещения центра тяжести.
Риск повреждения резины или кузова при полном вывороте руля или проезде неровностей.

Сравнение ET	ET+ (положительный)	ET- (отрицательный)
Положение диска	Утоплен в арку	Выступает из арки
Визуальное восприятие	Стандартный, сдержанный	Широкий, агрессивный
Контроль зазоров	Минимальный риск касаний	Требует точного расчета

Перед установкой дисков с отрицательным вылетом обязательно проверьте:

Зазор между внутренней частью диска и элементами подвески (стойками, рычагами).
Отсутствие контакта покрышки с крылом при сжатии подвески.
Совместимость с параметрами шин (слишком широкая резина усугубит риски).

Нулевой вылет: когда встречается

Нулевой вылет диска (ET0) означает, что поверхность крепления колеса точно совпадает с его центральной осью симметрии. Это создает визуальный эффект "ухода" диска наружу автомобиля, увеличивая колею и придавая машине агрессивный стайлинг. Такой вылет часто применяется в тюнинге для заполнения колесных арок без использования проставок.

В штатной комплектации ET0 встречается редко, преимущественно на спецтехнике, внедорожниках с массивными покрышками или грузовых платформах, где требуется максимальная устойчивость. В серийных легковых авто производители почти всегда используют положительный вылет (ET>0) для оптимальной работы подвески и рулевого управления.

Особенности использования нулевого вылета

Тюнинг и офф-роуд: Для расширения колеи и улучшения проходимости на бездорожье.
Визуальный эффект: Диски "выпирают" из арок, подчеркивая рельеф покрышек.
Ограничения: Риск трения колеса о элементы подвески/кузова и повышенная нагрузка на ступичные подшипники.

Тип транспорта	Примеры применения ET0
Внедорожники	Nissan Patrol, Toyota Land Cruiser (при глубокой модернизации)
Грузовики	Unimog, военные платформы
Тюнинг	Спортивные версии хэтчбеков, дрифт-кары

Важно: Установка дисков с ET0 на авто, не рассчитанное на такой вылет, требует проверки зазоров и может нарушить работу ABS/ESP.

Влияние ET на плечо обкатки колеса

Плечо обкатки (Scrub Radius) – это расстояние между точкой пересечения оси поворота колеса с дорожным покрытием и центром пятна контакта шины. Этот параметр критичен для управляемости, стабильности рулевого управления и нагрузки на подвеску. ET диска (Einpress Tiefe) напрямую определяет положение колеса относительно ступицы, влияя на величину плеча обкатки.

Формула взаимосвязи: Плечо обкатки = (Ширина диска / 2) - ET, где ширина диска указывается в миллиметрах, а ET – вылет в миллиметрах. Например, для диска шириной 200 мм и ET 45 мм: (200/2) - 45 = 55 мм. Уменьшение ET смещает колесо наружу, увеличивая плечо обкатки, а увеличение ET – утапливает колесо, уменьшая его.

Ключевые эффекты изменения ET

Положительное плечо обкатки: Возникает при большом ET. Точка контакта смещена наружу относительно оси поворота. Увеличивает усилие на руле, но повышает стабильность на неровностях.
Отрицательное плечо обкатки: Формируется при малом ET. Точка контакта расположена ближе к внутренней части оси поворота. Снижает усилие на руле, улучшая комфорт, но может вызывать вибрации при торможении.
Нулевое плечо: Достигается при идеально подобранном ET. Ось поворота и центр контакта совпадают. Оптимально для равномерного износа подвески и предсказуемой управляемости.

Отклонение ET от заводских значений меняет плечо обкатки, что приводит к:

Повышенной нагрузке на ступичные подшипники и элементы подвески.
Изменению характера рулевого управления (избыточная чувствительность или «тяжесть» руля).
Риску контакта колеса с аркой или деталями шасси.

Изменение ET	Направление смещения колеса	Влияние на плечо обкатки
Уменьшение (e.g., ET45 → ET35)	Наружу	Увеличение (+)
Увеличение (e.g., ET45 → ET55)	Внутрь	Уменьшение (-)

Производители строго регламентируют ET для каждой модели автомобиля, так как несоответствие нарушает геометрию подвески, ускоряет износ шин и ухудшает безопасность. Корректировка ET допустима только в пределах технических допусков, указанных в документации ТС.

Как ET изменяет нагрузку на подвеску

Вылет диска (ET) напрямую влияет на положение колеса относительно ступицы и элементов подвески. Уменьшение значения ET (отрицательный вылет) смещает колесо наружу, увеличивая рычаг воздействия сил на подвеску. Увеличение ET (положительный вылет) сдвигает колесо внутрь, сокращая этот рычаг.

Изменение стандартного вылета перераспределяет нагрузки на компоненты ходовой части. Критичное отклонение от рекомендованного производителем ET создает дополнительные усилия на ступичный подшипник, шаровые опоры, рычаги и амортизаторы, ускоряя их износ. Нарушение геометрии подвески также может привести к ухудшению управляемости.

Последствия изменения вылета

Основные эффекты при отклонении от заводского ET:

Уменьшение ET:
- Увеличение нагрузки на внешний подшипник ступицы
- Повышенное усилие на рулевую рейку
- Риск контакта шины с арками при поворотах
Увеличение ET:
- Смещение нагрузки на внутренний подшипник
- Риск трения диска о элементы подвески или тормозов
- Возможная нестабильность в поворотах

Изменение ET	Нагрузка на подшипник	Риски для подвески
Уменьшение (колесо наружу)	↑ на внешний	Износ опор, деформация рычагов
Увеличение (колесо внутрь)	↑ на внутренний	Контакт с компонентами, перегрев тормозов

Допустимое отклонение обычно ограничено ±5 мм для сохранения ресурса подвески. Превышение этого значения требует профессиональной оценки совместимости и проведения тестовых замеров зазоров.

Последствия неправильного вылета для ступичного подшипника

Некорректный вылет диска (ET) смещает точку контакта колеса со ступицей относительно проектной позиции. Это изменяет рычаг приложения нагрузок на подшипниковый узел, провоцируя неравномерное распределение усилий по его телу качения и сепараторам.

При заниженном вылете колесо выдвигается наружу, увеличивая нагрузку на внешнюю часть подшипника. Завышенный ET, наоборот, смещает колесо к центру авто, перегружая внутреннюю область узла. Оба сценария нарушают баланс радиальных и осевых сил, предусмотренный инженерами.

Ключевые негативные эффекты

Ускоренный износ тел качения – локальные перегрузки вызывают микротрещины, выкрашивание и деформацию роликов/шариков
Перегрев смазочного материала – повышенное трение снижает вязкость смазки, ухудшая её защитные свойства
Деформация сепаратора – пластиковые или металлические держатели элементов качения разрушаются под асимметричным давлением

Длительная эксплуатация с отклонением ET более чем на 5-7% от штатного значения сокращает ресурс подшипника в 2-3 раза. Характерные признаки проблемы: гул при движении, люфт колеса при покачивании, локальный нагрев ступицы после поездки.

Допустимые отклонения ET для вашего автомобиля

Отклонение вылета диска (ET) от рекомендованного производителем значения напрямую влияет на кинематику подвески, нагрузку на ступичные подшипники и безопасность управления. Превышение допустимого отклонения вызывает ускоренный износ элементов ходовой части, ухудшение курсовой устойчивости и риск контакта шины с элементами кузова или подвески при повороте или движении по неровностям.

Допустимый диапазон варьируется в зависимости от марки и модели автомобиля, а также конструкции подвески. Для большинства легковых авто критическим считается отклонение более чем на ±5 мм от штатного ET, хотя некоторые производители допускают лишь ±3 мм. В спортивных моделях или авто со сложной многорычажной подвеской требования строже – часто не более ±2 мм.

Как определить допустимый ET

Руководство по эксплуатации: Основной источник точных данных. Раздел по колесам/шинам содержит заводские спецификации.
Официальный сайт автопроизводителя: Сервисы подбора дисков или технические бюллетени.
Специализированные онлайн-калькуляторы: Требуют ввода точной модели, года выпуска и параметров штатных колес.
Авторизованные дилерские центры: Располагают технической документацией и программами подбора.

Важно: Установка дисков с ET, выходящим за допустимые пределы, может быть основанием для отказа в гарантийном обслуживании ходовой части и аннулирования страховки при ДТП. Всегда проверяйте совместимость выбранных дисков с вашей моделью авто перед покупкой.

Диаметр диска: как обозначается (R15/R18)

Диаметр диска указывается в дюймах и обозначается буквой R в маркировке (например, R15 или R18). Этот параметр определяет посадочный размер для шины и напрямую влияет на совместимость колеса с автомобилем. Значение всегда соответствует внутреннему диаметру покрышки, которая должна строго соответствовать диску.

Маркировка с буквой R иногда ошибочно связывается только с радиальной конструкцией шин, но в контексте дисков она однозначно указывает на диаметр. Размер диска не включает высоту бортов (хампов) – он измеряется от крайних точек посадочных полок под шину. Ошибка в подборе диаметра делает монтаж покрышки невозможным или небезопасным.

Особенности обозначения и подбора

Стандартный формат: Обозначение R15 означает диск диаметром 15 дюймов. Цифра всегда идет после буквы R.
Критичность соответствия: Диаметр диска должен в точности совпадать с внутренним диаметром шины (указанным в её маркировке, например, 205/55R16).
Визуальное определение: Диаметр можно измерить как расстояние между противоположными краями обода (без учета закраин).
Допуски: Не существует допустимых отклонений диаметра диска от требуемого размера шины – значения обязаны быть идентичны.

Маркировка на диске	Диаметр (дюймы)	Пример шины
R14	14	175/70R14
R16	16	225/50R16
R18	18	245/40R18

Помимо диаметра, маркировка диска включает ширину обода (например, 7J) и вылет (ET). Выбор неправильного диаметра приведет к невозможности установки шины, повреждению диска или резины, а также нарушению работы систем ABS, ESP и спидометра.

Измерение ширины диска в дюймах

Ширина обода колесного диска (обозначается буквой J в маркировке, например 7J) измеряется в дюймах между внутренними закраинами бортовых полок. Эта величина определяет монтажную зону для покрышки и напрямую влияет на её контакт с дорожным покрытием.

Для точного замера используйте рулетку или линейку, фиксируя расстояние от края до края внутренней части обода. Важно учитывать, что внешняя ширина диска может отличаться из-за конструктивных особенностей (загибы бортов, форма фланцев). Полученное значение в сантиметрах переведите в дюймы (1 дюйм = 2.54 см), округляя до десятых долей.

Ключевые аспекты измерения

Контрольные точки: замер ведётся строго между внутренними поверхностями бортовых закраин (хампов).
Типовые значения: стандартная ширина легковых дисков варьируется от 4.5" до 12".
Погрешности: допускается отклонение ±0.5" от ширины, рекомендованной производителем шины.

Ширина диска (дюймы)	Минимальная ширина шины	Максимальная ширина шины
5.5	155 мм	185 мм
7.0	195 мм	225 мм
8.5	235 мм	265 мм

Неправильно подобранная ширина вызывает:

Деформацию протектора («ёлочку» на узком диске или «сплющивание» на широком)
Снижение курсовой устойчивости
Преждевременный износ плечевых зон покрышки

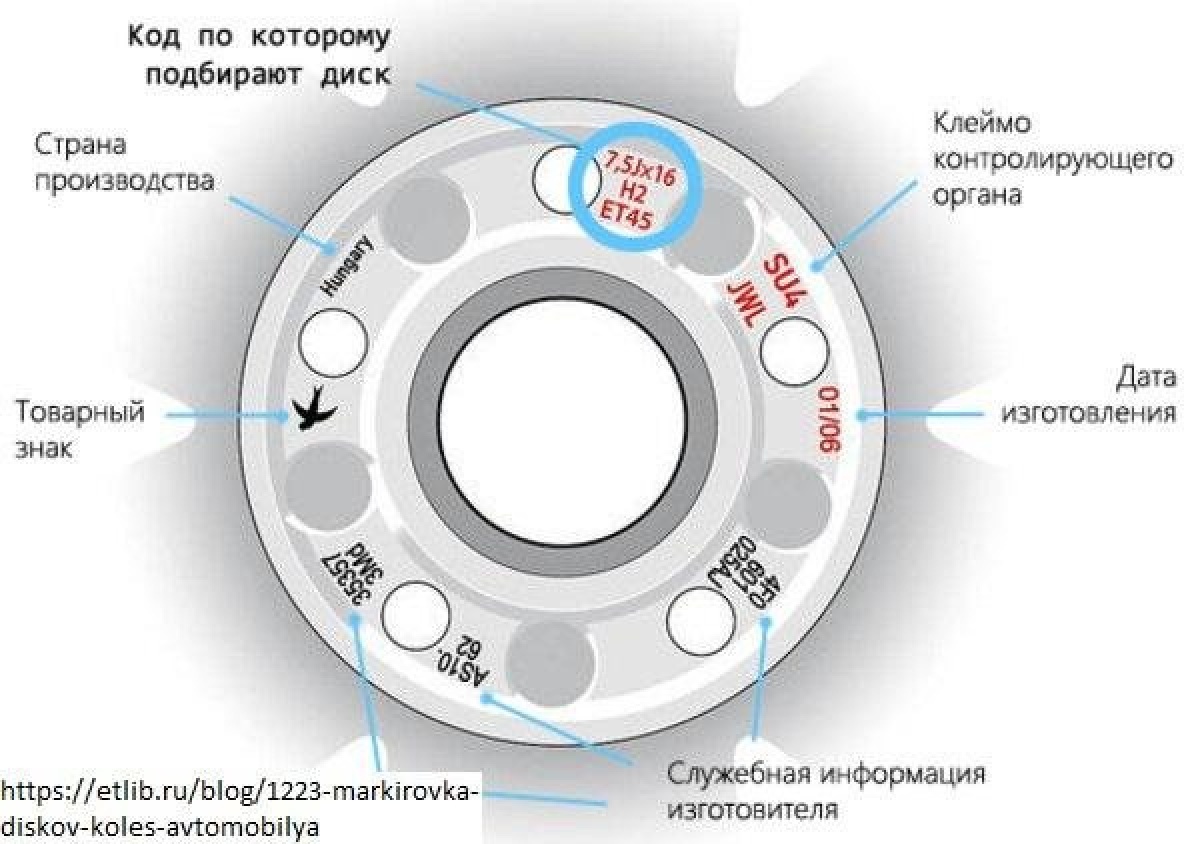

Расшифровка полной размерности (7.5Jx16)

7.5 обозначает ширину диска в дюймах. Это расстояние между внутренними поверхностями бортовых закраин (полок), на которые опирается шина. Ширина напрямую влияет на контактное пятно покрышки и управляемость.

Буква J указывает на форму и высоту бортовых закраин (полок) диска. Это критически важный параметр для правильной посадки шины и герметичности. Наиболее распространенный тип для легковых автомобилей – J, но существуют и другие (JJ, K, JK и т.д.), каждый из которых имеет строго определенные геометрические характеристики.

Диаметр и особенности маркировки

x16 означает, что диск является неразборным (литой или кованый) и имеет посадочный диаметр 16 дюймов. Буква "x" (икс) указывает на монолитную конструкцию обода. Для сравнения, знак "-" (дефис) используется в маркировке сборных дисков (например, для грузовиков).

Дополнительные параметры, которые могут присутствовать в маркировке рядом с базовой размерностью:

ET (Einpress Tiefe / вылет): Например, ET45. Определяет расстояние в мм между вертикальной плоскостью симметрии диска и плоскостью его крепления к ступице.
PCD (Pitch Circle Diameter / диаметр расположения болтов): Например, 5x112. Первая цифра – количество крепежных отверстий, вторая – диаметр окружности (в мм), на которой они расположены.
DIA (диаметр центрального отверстия / ЦО): Например, 57.1. Измеряется в мм, должен соответствовать посадочному цилиндру на ступице автомобиля.

Параметр	Пример	Значение
Ширина диска	7.5	7.5 дюймов
Форма бортовой закраины	J	Конкретный профиль полки (J-образный)
Конструкция и диаметр	x16	Неразборный диск, диаметр 16 дюймов

Параметр PCD: что такое разболтовка

PCD (Pitch Circle Diameter), или "разболтовка", обозначает диаметр воображаемой окружности, проходящей через центры крепежных отверстий на колесном диске. Этот параметр критически важен для совместимости диска со ступицей автомобиля, так как определяет геометрию расположения болтов или гаек.

Неправильный PCD сделает установку диска физически невозможной или крайне опасной. Даже минимальное несовпадение (1-2 мм) приведет к биению колеса, неравномерной затяжке крепежа, ускоренному износу подвески и риску отрыва колеса на ходу.

Особенности обозначения и измерения PCD

Разболтовка записывается в формате "количество отверстий × диаметр окружности в мм". Например:

5×112 – 5 отверстий на окружности диаметром 112 мм
4×100 – 4 отверстия на окружности диаметром 100 мм

Для точного замера PCD используйте:

Штангенциркуль – измеряйте расстояние между центрами соседних отверстий (L), затем применяйте формулы:
- Для 3 отверстий: PCD = L / 0.866
- Для 4 отверстий: PCD = L / 0.707
- Для 5 отверстий: PCD = L / 0.588
Шаблон или линейку – замерьте расстояние между дальними краями противоположных отверстий (D1) и ближними краями (D2), затем: PCD = (D1 + D2) / 2

Кол-во отверстий	Примеры PCD	Типовые марки авто
4	4×100, 4×114.3	VW Golf, Honda Civic, Kia Rio
5	5×112, 5×120	Audi A4, BMW 3-series, Mercedes C-class
6	6×139.7	Toyota Land Cruiser, Nissan Patrol

Важно: Использование дисков с несоответствующим PCD через переходники (проставки) требует профессионального расчета и увеличивает нагрузку на ступицу. Всегда сверяйтесь с руководством по эксплуатации автомобиля или данными производителя дисков.

Измерение расстояния между крепежными отверстиями

Расстояние между крепежными отверстиями (PCD – Pitch Circle Diameter) – это диаметр окружности, проходящей через центры болтов или гаек крепления колеса. Параметр критичен для корректной установки диска на ступицу автомобиля.

Некорректный PCD приводит к перекосу колеса и неравномерному распределению нагрузки. Это вызывает вибрации, ускоренный износ подвески и риск отрыва колеса при движении. Определение PCD требует точности, особенно при нестандартном количестве отверстий.

Способы измерения PCD

Для дисков с четным числом отверстий (4, 6, 8):

Измерьте расстояние между центрами противоположных отверстий (например, от 1-го до 3-го в 4-х болтовом креплении).
Полученное значение будет равно PCD.

Для дисков с нечетным числом отверстий (3, 5):

Измерьте расстояние (L) от центра одного отверстия до середины противоположной точки на окружности дальнего отверстия.
Используйте формулу: PCD = L / sin(180° / N), где N – количество отверстий.
Для 5 отверстий: PCD = L / sin(36°) ≈ L / 0.5878.

Кол-во отверстий	Пример PCD (мм)	Метод замера
4	98, 100, 114.3	Между центрами противоположных болтов
5	112, 120, 139.7	От центра до середины дальнего отверстия (L × 1.701)
6	139.7, 158	Между центрами противоположных болтов

Важно: Замеры выполняйте штангенциркулем с высокой точностью (±0.1 мм). При сомнениях используйте специальные калибровочные шаблоны или сверьтесь с маркировкой производителя на внутренней стороне диска (например, надпись "PCD: 5×114.3").

Количество крепежных болтов и варианты PCD

Количество крепежных отверстий (LZ - Lochzahl) напрямую зависит от конструкции ступицы автомобиля и варьируется от 3 до 8, хотя наиболее распространены 4, 5 или 6 отверстий. Этот параметр всегда должен строго соответствовать спецификации транспортного средства.

PCD (Pitch Circle Diameter), или "разболтовка", обозначает диаметр окружности, проходящей через центры крепежных отверстий. Измеряется в миллиметрах и является критически важным для точной посадки диска на ступицу. Даже незначительное отклонение в PCD делает монтаж невозможным или опасным.

Особенности измерения и распространенные стандарты

Для дисков с четным числом отверстий (4, 6, 8) PCD определяется как расстояние между центрами противоположных болтов. Для нечетного количества (3, 5) - это расстояние от центра отверстия до точки, расположенной строго напротив него между двумя противоположными отверстиями.

Типичные комбинации количества болтов и PCD:

4x98: ВАЗ (Lada), Fiat, старые Renault
4x100: Volkswagen Golf/Jetta (до 1998), Opel Astra F, BMW E30
5x98: Alfa Romeo, Fiat, Lancia
5x100: Volkswagen Golf IV, Audi A3, Subaru Impreza (до 2004)
5x112: Mercedes-Benz C-Class, Volkswagen Passat B6+, Audi A4/A6
5x114.3 (5x4.5 дюйма): Honda, Toyota, Nissan, Ford, Mazda
5x120: BMW 3/5/7 серии (кроме E39), Land Rover
6x139.7: Внедорожники (Nissan Patrol, Toyota Land Cruiser Prado)

Кол-во болтов	Пример PCD (мм)	Применяемость
4	98, 100, 108	Компактные автомобили, бюджетный сегмент
5	100, 105, 112, 114.3, 120	Средний и премиальный сегмент, кроссоверы
6	139.7, 170, 222.25	Внедорожники, коммерческий транспорт

Недопустима установка диска с несоответствующим PCD даже при совпадении количества болтов. Например, диск 5x112 не подойдет на ступицу 5x114.3. Использование переходных проставок (адаптеров) для коррекции PCD возможно только при строгом соблюдении нагрузочных характеристик и требует профессиональной оценки.

При подборе диска всегда сверяйте маркировку PCD с данными производителя авто. Обозначение указывается на ободе диска или в технической документации в формате "Количество отверстий x диаметр PCD" (пример: 5x114.3).

Диаметр центрального отверстия (DIA или ЦО)

Диаметр центрального отверстия (DIA или ЦО) – это параметр, определяющий размер посадочного отверстия в центре диска, которое надевается на ступицу автомобиля. Он должен точно соответствовать диаметру выступающей части ступицы транспортного средства для обеспечения правильной центровки колеса.

Некорректный подбор DIA приводит к биению колеса, вибрациям на руле и ускоренному износу подвески. Если ЦО диска меньше требуемого, монтаж физически невозможен. При большем диаметре используются переходные кольца (центровочные кольца), компенсирующие зазор и обеспечивающие точную посадку.

Ключевые аспекты DIA

Маркировка: Обозначается как DIA, ЦО или Hub Diameter (например: DIA 67.1 мм). Значение всегда указывается в миллиметрах на внутренней поверхности диска или в спецификациях.

Точность соответствия: Допустимое отклонение – не более ±0.1 мм. Даже незначительное несовпадение нарушает балансировку.

Последствия неправильного подбора

Вибрации на скорости: Дисбаланс из-за смещения оси вращения.
Деформация крепежа: Болты/гайки принимают нагрузку вместо ступицы, что ведет к обрыву шпилек.
Ускоренный износ: Повреждение ступичных подшипников и элементов подвески.

Проблема	Причина	Решение
Колесо не садится на ступицу	DIA диска меньше требуемого	Подбор диска с корректным ЦО
Биение колеса	DIA больше ступичного диаметра без центровочного кольца	Установка металлического переходного кольца

Важно: Центровочные кольца должны быть выполнены из алюминиевых сплавов или прочного пластика. Использование самодельных вставок (например, из бутылок) недопустимо из-за риска разрушения и аварии.

Последствия несоответствия ЦО ступице

Несоответствие центрального отверстия (ЦО) диска посадочному диаметру ступицы автомобиля приводит к некорректному монтажу колеса. Диск не садится плотно на конус ступицы, а опирается исключительно на крепежные болты или гайки. В результате вес автомобиля и динамические нагрузки при движении воспринимаются не всей поверхностью ступицы, а только шпильками или болтами крепления.

Это создает критическое напряжение в местах крепления. Болты/гайки и их посадочные отверстия в диске испытывают постоянные ударные и сдвигающие нагрузки, на которые они не рассчитаны. Даже незначительное отклонение в размерах ЦО способно вызвать серьезные проблемы, усугубляющиеся со временем и пробегом.

Основные негативные последствия

Биение колеса: Диск не центрируется на ступице, что вызывает сильную вибрацию руля и кузова на разных скоростях.
Деформация и разрушение крепежа: Болты/гайки и шпильки растягиваются, срезаются или ломаются из-за перегрузок.
Разрушение отверстий под крепеж: Отверстия в диске разбиваются, увеличиваясь в диаметре и теряя способность удерживать колесо.
Ускоренный износ подвески: Постоянные вибрации разрушают шаровые опоры, сайлентблоки, ступичные подшипники и элементы рулевого управления.
Откручивание колеса: Ослабление и поломка крепежа могут привести к самопроизвольному откручиванию колеса во время движения.
Деформация диска: Локальные перегрузки в зоне крепления могут вызвать искривление ("восьмерку") самого диска.

Для компенсации меньшего ЦО диска категорически запрещается растачивать отверстие – это нарушает геометрию и прочность. Единственно допустимое решение – использование качественных центровочных (ступичных) переходных колец, точно соответствующих разнице диаметров ЦО диска и ступицы. Кольца должны быть изготовлены из прочных материалов (алюминий, сталь, специальные полимеры) и плотно запрессовываться в ЦО диска перед установкой на ступицу.

Компенсация переходными кольцами

При установке дисков с несоответствующим параметром ET (вылета) возникают риски: колесо может задевать элементы подвески или кузова (при слишком низком ET) или, наоборот, упираться в тормозные суппорты (при высоком ET). Для корректировки вылета без замены дисков применяются переходные кольца (проставки).

Проставки представляют собой металлические пластины с отверстиями под шпильки, устанавливаемые между ступицей автомобиля и колесным диском. Их толщина варьируется (обычно от 3 до 25 мм) и подбирается индивидуально для достижения требуемого ET. Принцип работы прост: увеличение толщины проставки уменьшает итоговый вылет колеса.

Особенности использования проставок

Расчет итогового ET: Новый вылет = Исходный ET диска - Толщина проставки (в мм). Например, диск ET35 с проставкой 10 мм получит фактический вылет ET25.
Безопасность: Обязательны проставки с правильными посадочными диаметрами и центрирующими выступами/кольцами. Без центровки возникнет дисбаланс и вибрации.
Длина шпилек/болтов: Толщина проставки >5 мм требует замены штатных крепежных элементов на более длинные.
Юридические нормы: В некоторых странах/регионах существуют ограничения на максимально допустимую толщину проставок.

Ключевые риски некорректного применения:

Перегрузка ступичных подшипников из-за смещения центра колеса.
Потеря колеса из-за обрыва коротких штатных шпилек.
Дисбаланс и вибрации руля при движении.

Исходный ET диска	Толщина проставки	Фактический ET	Эффект
45	5 мм	40	Колесо выдвигается наружу
35	15 мм	20	Сильное выдвижение (+риск задеть арку)

Проставки – технически оправданное решение для точной подгонки вылета, но требуют грамотного подбора толщины, контроля длины крепежа и обязательной центровки. Пренебрежение этими правилами ведет к критическим последствиям для безопасности.

Хампы (Hump): назначение и типы (H, H2, FH)

Хампы (Hump) – это кольцевые выступы на посадочных полках обода колесного диска, расположенные ближе к его краям. Их основное назначение – предотвращение самопроизвольного разгерметизации бескамерной шины при потере давления. При резком повороте, ударе или проколе хампы удерживают борт шины от соскальзывания в центральную часть обода, сохраняя ее на посадочной полке.

Без хампа борт шины мог бы легко сместиться в углубление обода, что привело бы к мгновенной потере воздуха и потере управления. Таким образом, хампы критически важны для безопасности, обеспечивая временное удержание шины на диске даже при нулевом давлении, позволяя водителю контролировать автомобиль.

Основные типы хамов

H (Hump): Стандартный одинарный хамп. Располагается с одной стороны обода (чаще с внешней). Самый распространенный тип, обеспечивает базовую защиту от соскальзывания борта.
H2 (Double Hump): Двойной хамп. Имеет выступы с обеих сторон обода (внутренней и внешней). Обеспечивает максимальную защиту от смещения бортов шины внутрь обода, особенно критичен для высоконагруженных колес, внедорожников или спортивного применения.
FH (Flat Hump): Плоский или асимметричный хамп. Имеет более пологую форму с одной стороны (чаще внутренней) и стандартную - с другой (внешней). Позволяет улучшить балансировку колеса и используется, когда требуется особая точность посадки шины или при нестандартных конструкциях.

Тип хампа указывается в маркировке диска рядом с обозначением ширины обода и диаметра (например, 7Jx16 H2 ET45). Правильное соответствие типа хампа на диске рекомендациям производителя шины и условиям эксплуатации автомобиля гарантирует надежную фиксацию шины и безопасность.

Тип хампа	Расположение	Основное назначение	Типичное применение
H	Одна сторона (обычно внешняя)	Базовая защита от соскальзывания борта	Стандартные легковые автомобили
H2	Обе стороны (внутренняя и внешняя)	Максимальная защита при высоких нагрузках	Внедорожники, коммерческий транспорт, спортивные авто
FH	Асимметричное (пологий с одной стороны)	Точная посадка, улучшенная балансировка	Специальные диски, требовательные к балансировке

Назначение выступов (хампов) на дисках для бескамерных шин

Выступы (хампы) на колесных дисках представляют собой кольцевые возвышения, расположенные на полках обода. Их основная функция – предотвращение самопроизвольного разгерметизации и соскальзывания бортов шины с диска в экстремальных условиях, таких как резкие повороты, боковые нагрузки или снижение давления в шине.

При установке бескамерной шины её борта плотно прижимаются к хампам в процессе накачивания, создавая дополнительный механический замок. Это обеспечивает надежную фиксацию и герметичность, так как воздух под давлением удерживается за счет уплотнения между бортом шины и поверхностью диска, а хампы препятствуют смещению.

Типы выступов (хампов)

H (Hump): Стандартный кольцевой выступ, наиболее распространенный. Обеспечивает максимальную фиксацию борта шины.
FH (Flat Hump): Плоский выступ, который облегчает монтаж и демонтаж шины, но при этом сохраняет достаточную степень фиксации.
CH (Combi Hump): Комбинированный вариант, включающий участки с разной высотой или формой, что позволяет оптимизировать баланс между надежностью фиксации и удобством обслуживания.

Максимальная нагрузка (MAX LOAD) в кг

Параметр MAX LOAD (максимальная нагрузка), указываемый на колесных дисках в килограммах, обозначает предельно допустимую статическую нагрузку, которую может выдержать одно колесо в сборе с шиной. Это критически важный показатель безопасности, определяющий соответствие диска весу транспортного средства и его эксплуатационным условиям.

Превышение указанного значения ведет к деформации обода, разрушению конструкции или внезапной поломке диска при движении. Производители рассчитывают MAX LOAD с учетом запаса прочности, но регулярная перегрузка сокращает ресурс и нарушает управляемость автомобиля.

Ключевые аспекты MAX LOAD

Расчет и маркировка: Значение рассчитывается инженерами на основе:

Материала диска (сталь, алюминиевый сплав, магний)
Конструкции обода (количество спиц, форма ребер жесткости)
Технологии производства (литье, ковка, штамповка)

Числовое значение (например, MAX LOAD 690kg) наносится лазерной гравировкой или тиснением на внутренней поверхности диска, часто рядом с параметром ET.

Соотношение с характеристиками авто: Суммарная нагрузка на 4 диска должна покрывать:

Снаряженную массу автомобиля
Допустимую массу груза и пассажиров (указана в ПТС)
Динамические нагрузки (удары при преодолении неровностей)

Пример соответствия нагрузки:

Тип авто	Пример MAX LOAD (на диск)	Общая нагрузка (4 колеса)
Легковой седан	500–650 кг	2000–2600 кг
Кроссовер	700–850 кг	2800–3400 кг
Минивэн / Пикап	900–1200 кг	3600–4800 кг

Важно: При установке нештатных дисков их MAX LOAD должен быть не ниже значения, рекомендованного автопроизводителем. Для внедорожников, часто эксплуатируемых с грузом, выбирают диски с запасом нагрузки 15–20%.

Дата производства диска: где найти

Дата производства диска обычно выбита на его поверхности вместе с технической маркировкой. Искать её следует на внутренней стороне обода или спиц, так как эти зоны защищены от внешних повреждений и хорошо видны при демонтаже колеса.

Производители наносят дату в виде цифрового кода, реже – с добавлением букв. Стандартный формат включает неделю и год выпуска, например, 1523 (15-я неделя 2023 года) или 9•22 (9-я неделя 2022 года). Иногда код интегрирован в общий штамп бренда.

Ключевые зоны для поиска

Тыльная сторона спиц – чаще встречается на литых и кованых дисках.
Внутренний обод (ближе к хабу) – актуально для штампованных моделей.
Зона возле вентильного отверстия – иногда дублируется для удобства.

Если дата не обнаружена, проверьте ступичную область или скрытые участки за крепежными болтами. Учитывайте, что на некоторых репликах (копиях оригинальных дисков) маркировка может отсутствовать или быть неразборчивой.

Информация о производителе в маркировке

Маркировка колесного диска всегда включает идентификацию производителя, обычно представленную в виде фирменного логотипа, буквенного кода или полного названия компании. Эта информация наносится на лицевую сторону диска (часто на спицах), внутреннюю поверхность обода или в зоне хаба. Производители могут использовать как общепринятые обозначения (например, DOT для сертификации), так и уникальные внутренние коды.

Расшифровка данных о производителе помогает определить происхождение диска, проверить его подлинность и соответствие заявленным стандартам качества. В маркировке могут указываться не только бренд, но и страна производства, заводской номер партии, дата изготовления и знаки соответствия международным стандартам безопасности (ISO, TUV, JWL).

Ключевые элементы маркировки производителя:

Бренд/логотип – визуальное обозначение компании (OZ, BBS, ATS)
Код производителя – уникальная комбинация букв и цифр (например, RIAL для Rial Wheels)
Страна производства – сокращение (GER, ITA, JPN) или полное название
Сертификационные марки – символы стандартов качества (JWL-VIA, TÜV, DOT)
Дата выпуска – неделя и год изготовления (например, 3223 – 32-я неделя 2023 года)

Элемент маркировки	Пример	Назначение
Код бренда	ENKEI	Идентификация компании-изготовителя
Сертификация	JWL	Подтверждение соответствия японским стандартам
Дата производства	0522	5-я неделя 2022 года

Клеймо соответствия стандартам (TUV, ISO)

Клеймо TUV или ISO на колесных дисках подтверждает прохождение изделием независимых испытаний и соответствие строгим международным стандартам безопасности. Такая маркировка указывает, что диск изготовлен с соблюдением технических норм по прочности, геометрии и эксплуатационным характеристикам.

Наличие этих знаков особенно критично для рынков Европы и Северной Америки, где сертификация является обязательным требованием для допуска к продаже. Отсутствие клейма может свидетельствовать о рисках: деформации диска, преждевременном износе подвески или даже аварии из-за разрушения конструкции.

Ключевые особенности сертификации

Стандарт	Контролируемые параметры	Типы испытаний
TÜV (Technischer Überwachungsverein)	Точность геометрии (ET, PCD, диаметр) Соосность крепежных отверстий Толщина материала	Радиальная нагрузка (тест на усталость) Ударные тесты при экстремальных углах Коррозионная стойкость
ISO (International Organization for Standardization)	Допуски размеров (по ISO 3981) Маркировка (по ISO 4221) Балансировочные характеристики	Испытание на изгибающий момент Циклические нагрузки Термическое сопротивление

При выборе дисков обязательно проверяйте наличие актуальных клейм. Поддельная маркировка распознается по:

Нечеткому тиснению или наклейкам вместо гравировки
Отсутствию кода сертификационной лаборатории
Несоответствию стандартам региона эксплуатации (например, TUV для ЕС)

Пример полной расшифровки маркировки: 8Jx17 ET35 5x114.3 D70.1

Маркировка диска содержит ключевые параметры, определяющие его геометрию и совместимость с автомобилем. Каждый элемент в последовательности "8Jx17 ET35 5x114.3 D70.1" описывает конкретную техническую характеристику, влияющую на установку колеса.

Разберем каждый компонент маркировки для точного понимания:

Детализация параметров

8J:
- 8 - ширина диска в дюймах (расстояние между внутренними краями обода).
- J - форма закраины обода (конфигурация бортовой зоны для правильного монтажа шины). Буквенные обозначения варьируются (J, JJ, K и др.), где J - наиболее распространенный тип для легковых авто.
x17:
- x - обозначение неразборной конструкции (литой или кованый диск). Символ - указывал бы на разборный стальной диск.
- 17 - посадочный диаметр диска в дюймах, соответствующий высоте профиля шины (например, 225/45R17).
ET35:
- ET (нем. Einpresstiefe) - вылет диска в миллиметрах.
- 35 - расстояние от продольной плоскости симметрии диска до посадочной поверхности ступицы. ET35 означает, что поверхность крепления смещена наружу от центра на 35 мм. Меньшее значение ET увеличивает выступ колеса из арки, большее - утапливает его внутрь.
5x114.3:
- 5 - количество крепежных отверстий для болтов/гаек.
- x114.3 - диаметр окружности (в мм), на которой расположены центры этих отверстий (PCD - Pitch Circle Diameter). Критический параметр для совместимости со ступицей.
D70.1:
- D - диаметр центрального отверстия диска (DIA или Hub Bore).
- 70.1 - размер отверстия в миллиметрах. Должен точно соответствовать диаметру посадочного цилиндра на ступице автомобиля. При несовпадении используются переходные кольца.

Измерение реального ET штангенциркулем

Для замера фактического вылета диска (ET) потребуется штангенциркуль с глубиномером и ровная поверхность (например, верстак или бетонный пол). Установите диск лицевой стороной вниз, чтобы плоскость крепления была параллельна поверхности. Убедитесь в отсутствии перекосов – диск должен плотно прилегать к основанию всеми точками посадочного отверстия.

Зафиксируйте диск неподвижно. Штангенциркуль используется для двух ключевых измерений: общей ширины диска (A) и расстояния от привалочной плоскости до задней кромки обода (B). Точность замеров критична – погрешность даже в 1–2 мм исказит итоговый расчет ET.

Последовательность измерений

Определение ширины диска (A):
- Разведите губки штангенциркуля
- Замерьте расстояние между внутренними поверхностями бортовых закраин (хампов)
- Зафиксируйте значение в миллиметрах
Замер расстояния до привалочной плоскости (B):
- Выдвиньте глубиномер штангенциркуля
- Прижмите основную шкалу к задней кромке обода
- Опустите глубиномер до касания поверхности верстака
- Снимите показание

Расчет ET по формуле: ET = (A/2) – B. Например, при ширине диска A=152 мм и расстоянии B=100 мм, ET = (152/2) – 100 = 76 – 100 = -24 мм (отрицательный вылет).

Параметр	Описание	Важно
A	Внутренняя ширина между закраинами	Не путать с маркировкой "J" (внешняя ширина)
B	Дистанция от тыльной кромки до плоскости крепления	Глубиномер должен упираться строго в основание

Учитывайте: заводской ET наносится на внутреннюю поверхность диска, но реальное значение может отличаться из-за ремонта, деформации или нестандартной конструкции. Для дисков с двойным вылетом (например, ET45/ET35) метод определяет фактический параметр в зоне установки.

Проверка совместимости дисков по VIN-коду

VIN-код (Vehicle Identification Number) содержит полную информацию о технических характеристиках автомобиля, включая рекомендованные производителем параметры колёсных дисков. Использование VIN для подбора исключает ошибки, связанные с модификациями модели или региональными спецификациями.

Сервисы подбора по VIN (официальные порталы брендов, специализированные онлайн-базы) сопоставляют уникальный идентификатор с заводской картой комплектации. Это позволяет определить точные требования к дискам: не только ET (вылет), но и диаметр, ширину, тип крепления (PCD), диаметр центрального отверстия (DIA) и максимальную нагрузку.

Как проверить совместимость дисков через VIN

Найдите VIN в ПТС, на кузове (стойка двери водителя, лобовое стекло) или в моторном отсеке.
Введите код в поле поиска на сайте:
- Официального дилера марки авто
- Проверенных онлайн-каталогов (например: Wheel-Size.com, TireSize.com)
Система отобразит оригинальные параметры дисков и допустимые отклонения.

Параметр	Пример значения из VIN-отчёта	Важность для ET
Допустимый вылет (ET)	ET45 ± 3 мм	Прямое указание диапазона
Ширина диска (J)	7.0J	Влияет на расчётный ET
Диаметр (R)	R16	Определяет размер покрышки

Важно: Отклонение ET от нормы, указанной в VIN-отчёте, может вызвать трение диска о элементы подвески или кузова, а также ускоренный износ ступичного подшипника. Всегда сверяйте фактические параметры диска с заводскими требованиями перед установкой.

Влияние неправильной ширины диска на износ шин

Неправильно подобранная ширина диска относительно рекомендованных параметров шины провоцирует неравномерное распределение нагрузки на протектор. Слишком узкий диск заставляет боковины шины изгибаться внутрь, что усиливает давление на плечевые зоны покрышки. Напротив, чрезмерно широкий диск растягивает протектор, уплощая его центральную часть и уменьшая контакт с дорогой по краям.

Оба сценария нарушают проектный профиль шины, что немедленно отражается на характере износа. Вместо равномерного истирания протектора по всей поверхности возникают локальные зоны интенсивного износа. Это не только сокращает ресурс покрышки на 20-40%, но и ухудшает сцепные свойства, повышая риск аквапланирования и потери управляемости.

Ключевые последствия для шин

Износ плечевых зон: Узкий диск вызывает "задирание" внешних кромок протектора, формируя волнообразный рисунок износа ("гребенку").
Центральный износ: Широкий диск концентрирует нагрузку на середине покрышки, создавая продольную лысину.
Расслоение каркаса: Перегрузка боковин из-за деформации ускоряет разрушение корда.

Ширина диска	Тип повреждения шины	Визуальные признаки
Уже нормы	Двусторонний износ плеч	Стертые блоки по краям, "ступенчатость" рисунка
Шире нормы	Ускоренный износ центра	Лысое пятно по оси протектора, выпуклый профиль

Важно: Даже при совпадении посадочного диаметра отклонение ширины диска всего на 1 дюйм от допусков производителя шин (указаны в маркировке) критично влияет на безопасность. Например, шина 205/55 R16 требует диска шириной 6-7.5 дюймов – выход за эти пределы гарантированно вызовет аномальный износ.

Расчет измененного вылета через проставки

При установке колесных проставок изменяется исходный вылет диска (ET), что напрямую влияет на положение колеса относительно ступицы и элементов подвески. Проставка увеличивает расстояние между привалочной плоскостью диска и ступицей, эффективно уменьшая величину вылета. Для корректного подбора проставок и прогнозирования итогового положения колеса требуется точный расчет нового значения ET.

Формула для расчета скорректированного вылета (ET_новый) при использовании проставки выглядит следующим образом:

Формула расчета

ET_новый = ET_{оригинальный} - T

Где:

ET_{оригинальный} – заводской вылет диска (мм)
T – толщина проставки (мм)

Важные следствия из формулы:

Установка проставки всегда уменьшает исходный вылет
Колесо смещается наружу (от центра автомобиля) на величину толщины проставки
При подборе проставки критически важно учитывать:
1. Минимально допустимый ET для вашей модели авто
2. Ограничения по вылету в местных технических регламентах
3. Необходимость замены штатных болтов/шпилек на более длинные

Толщина проставки (мм)	Исходный ET (мм)	Новый ET (мм)	Смещение колеса (мм)
5	45	40	+5 наружу
15	35	20	+15 наружу
10	50	40	+10 наружу

Предупреждение: Чрезмерное уменьшение вылета может привести к:

Контакту шины с аркой при нагрузке
Ускоренному износу ступичных подшипников
Нарушению работы системы стабилизации
Юридическим проблемам при техосмотре

Юридические ограничения на изменение ET

Изменение вылета диска (ET) напрямую влияет на кинематику подвески и безопасность движения. Российские ПДД и Технический регламент Таможенного союза (ТР ТС 018/2011) строго запрещают эксплуатацию ТС с параметрами, не соответствующими заводской спецификации производителя. Установка дисков с нештатным ET считается конструктивным изменением, требующим официального согласования.

Без сертифицированного подтверждения безопасности такие модификации влекут юридические последствия: инспектор ГИБДД вправе оштрафовать владельца по ст. 12.5 КоАП РФ (500 руб.) за несоответствие конструкции нормам. Транспорт с неутверждённым ET не пройдёт техосмотр, что делает невозможным оформление полиса ОСАГО и эксплуатацию автомобиля.

Ключевые правовые аспекты

Допустимое отклонение ET: не превышает ±5% от заводского значения (например, ±3 мм для ET45). Большие отклонения требуют экспертизы и внесения изменений в ПТС.
Протокол испытаний: Для легализации изменений необходим акт испытаний от аккредитованной лаборатории, подтверждающий:
- Отсутствие контакта шин с элементами кузова/подвески
- Соответствие нагрузкам на ступичные подшипники
- Сохранение устойчивости и управляемости

Важно: Даже при технической возможности установки дисков с изменённым ET, ответственность за последствия (ДТП, повышенный износ узлов) полностью ложится на владельца транспортного средства.

Визуальная проверка диска при установке

Перед монтажом шины и установкой колеса на ступицу критически важно выполнить тщательный визуальный осмотр диска. Эта процедура позволяет выявить явные повреждения или несоответствия, которые могут привести к некорректной работе подвески, ускоренному износу резины или даже аварийной ситуации. Особое внимание уделяется параметрам, влияющим на геометрию установки колеса относительно элементов автомобиля.

Обязательно сверьте фактические характеристики диска с рекомендованными производителем транспортного средства. Используйте маркировку, нанесенную на внутреннюю поверхность (чаще всего на спицах или хампе обода), как первичный источник данных. Ключевые параметры для проверки включают диаметр, ширину обода, тип конструкции (например, "J" для легковых авто), диаметр центрального отверстия (DIA) и вылет (ET).

Основные этапы и параметры визуального контроля

Вылет (ET): Убедитесь, что диск имеет правильный вылет. Слишком маленький ET выдвинет колесо наружу, рискуя задеть крыло или подкрылок. Слишком большой ET утопит колесо глубоко внутрь арки, что может вызвать контакт с элементами подвески (амортизатором, рычагом) или тормозной системой при повороте.
Диаметр центрального отверстия (DIA): Проверьте плотность посадки диска на ступицу. Отверстие должно точно соответствовать диаметру посадочного цилиндра ступицы. Любой люфт недопустим – нагрузка должна передаваться через центр, а не только через болты/шпильки. При необходимости используйте переходные центрирующие кольца правильного размера.
Крепежные отверстия (PCD): Визуально оцените совпадение отверстий под болты/гайки на диске и шпилек на ступице. Количество отверстий и диаметр расположения (PCD, например, 5x112) должны строго совпадать. Малейшее несоответствие сделает установку невозможной или крайне опасной.
Механические повреждения: Тщательно осмотрите обод (особенно закраины и полку) и спицы на предмет:
- Глубоких царапин, сколов краски или лака (очаги коррозии)
- Вмятин, волнистости или деформации геометрии
- Трещин (даже микроскопических, особенно в местах соединения спиц с ободом или хаба)
Чистота посадочных поверхностей: Убедитесь, что посадочные плоскости диска (привалочная к ступице и полки обода под шину) чистые, без следов старой коррозии, грязи, засохшего герметика или деформаций. Коррозия или грязь нарушат балансировку и герметичность шины.

Проверка свободы вращения в арке колеса

После установки диска с новыми параметрами ET важно проверить отсутствие контакта колеса с элементами подвески и кузова при полном повороте руля и работе подвески. Для этого автомобиль поднимают на подъемнике или домкрате, снимают колесо и временно монтируют проверочный диск с шиной.

Далее проверяют зазоры в трех критических зонах: между внутренней поверхностью диска и стойкой амортизатора, между протектором и крылом арки, а также между боковиной шины и рычагами подвески. Особое внимание уделяют точкам максимального сближения при вывороте руля влево и вправо.

Порядок действий при проверке

Установите колесо с затяжкой гаек/болтов рекомендованным моментом
Попросите помощника плавно вращать руль от упора до упора
Контролируйте зазоры в следующих зонах:
- Между шиной и пластиковым подкрылком
- Между торцом протектора и брызговиком
- Между внутренней частью диска и шаровой опорой
Проведите замеры в критических точках щупом или штангенциркулем

Минимальный допустимый зазор	Контролируемая зона
5-6 мм	Между шиной и амортизационной стойкой
8-10 мм	Между протектором и аркой при сжатии подвески
3-4 мм	Между диском и суппортом тормоза

При обнаружении касаний категорически запрещается эксплуатация авто – потребуется корректировка параметров диска (ET или диаметр) либо установка проставок. Помните: даже минимальный контакт при динамических нагрузках приведет к разрушению узлов подвески и создаст аварийную ситуацию.

Область применения дисков Sport и Off-road

Диски категории Sport предназначены для динамичной езды на дорогах с качественным покрытием. Их конструкция ориентирована на минимизацию неподрессоренных масс и обеспечение максимальной жесткости при прохождении поворотов. Типичные характеристики включают уменьшенную ширину закраин, компактные вылеты (ET от 25 до 45) и крупные диаметры (17" и более), что улучшает управляемость и сцепление с асфальтом.

Off-road диски созданы для эксплуатации в экстремальных условиях бездорожья, грязи и каменистых поверхностей. Ключевые особенности – увеличенная прочность, малый вылет (ET от -25 до +15) и значительное расстояние между ободом и ступицей. Такая геометрия позволяет устанавливать шины большого сечения и обеспечивает зазор для хода подвески. Диаметры обычно варьируются от 15" до 18" при меньшей высоте профиля бортов.

Сравнительные характеристики

Параметр	Sport	Off-road
Вылет (ET)	25–45	-25–+15
Типовой диаметр	17"–22"	15"–18"
Конструкция	Низкопрофильные, тонкие спицы	Массивные, усиленные ребра
Ключевое свойство	Жесткость	Ударная стойкость
Поверхность	Асфальт	Бездорожье, пересеченная местность

Основные сферы использования Sport-дисков:

Спортивные автомобили и хот-роды
Тюнинг седанов и купе для трековых заездов
Городская эксплуатация с акцентом на управляемость

Типичные применения Off-road-дисков:

Внедорожники (джиппинг, ралли-рейды)
Пикапы и коммерческий транспорт
Спецтехника для сельской местности

Важно: Установка Off-road дисков на городские авто часто требует расширения арок из-за отрицательного ET, тогда как Sport-модели могут конфликтовать с элементами подвески при неверном подборе вылета.

Список источников

При подготовке статьи о маркировке колесных дисков, включая параметр ET, использовались следующие категории источников.

Они охватывают технические стандарты, руководства производителей и специализированные автомобильные ресурсы.

Официальные технические спецификации автопроизводителей (Volkswagen, Toyota, BMW)
ГОСТ Р и ISO нормы по маркировке автокомпонентов
Производственные каталоги компаний: Borbet, Ronal, ATS Wheels
Руководства по подбору дисков от дистрибьюторов: K&K, Rosava
Технические публикации SAE (Society of Automotive Engineers)
Отраслевые справочники: "Автомобильные колеса. Конструкция и расчет"
Методические материалы автосервисных центров: ШиномонтажPRO, FitService
Экспертные аналитические обзоры на порталах: AutoReview, Дром, За Рулём
