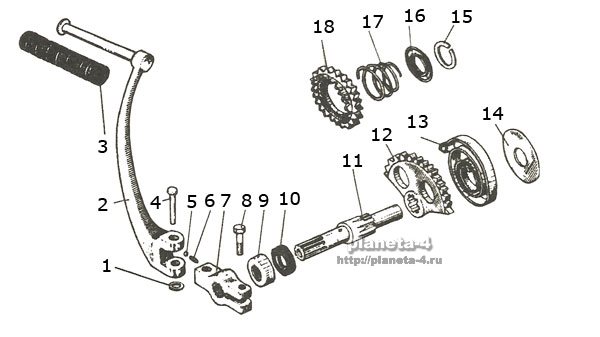

Разборка и сборка коробки передач Иж-Планета 5 - пошаговое руководство со схемой

Статья обновлена: 18.08.2025

Правильная сборка коробки передач – критически важный этап при ремонте или восстановлении мотоцикла Иж-Планета 5. Ошибки на этом этапе приводят к преждевременному износу деталей, шумам и полному выходу узла из строя.

Эта инструкция содержит детальное описание процесса сборки коробки передач с акцентом на сложные моменты и особенности конструкции. Вы найдете четкую последовательность действий, схему расположения шестерен и валов, а также практические рекомендации по подбору инструментов, проверке зазоров и предупреждению типичных ошибок.

Внимательное изучение материала и точное следование шагам гарантирует надежную и долговечную работу трансмиссии вашего мотоцикла.

Инструкция по промывке и дефектовке деталей перед сборкой

Перед сборкой коробки передач Иж-Планета 5 тщательно промойте все демонтированные детали в керосине или уайт-спирите. Используйте ёмкость с сетчатым дном для замачивания и чистую кисть с жёсткой щетиной для удаления остатков масла, металлической стружки и грязи из зубьев шестерён, пазов валов и шлицевых соединений. Особое внимание уделите каналам подачи масла и посадочным поверхностям подшипников.

После промывки просушите детали сжатым воздухом или чистой ветошью без ворса. Не допускайте контакта промытых элементов с загрязнёнными поверхностями. Разложите детали на чистой поверхности в порядке сборки для последующей дефектовки.

Порядок дефектовки компонентов

Шестерни и валы:
- Проверьте зубья на сколы, выкрашивание и чрезмерный износ (допустимо не более 20% площади зуба)
- Контролируйте осевой люфт шестерён на валах (макс. 0.3 мм)
- Осмотрите шлицы на отсутствие задиров и деформаций
Подшипники:
- Проверьте плавность вращения без заеданий и стука
- Убедитесь в отсутствии радиального люфта (допуск < 0.05 мм)
- Осмотрите сепараторы на предмет трещин
Кулачки переключения и вилки:
- Замерьте толщину рабочих выступов (мин. 4.5 мм)
- Проверьте пазы на отсутствие заусенцев

Деталь	Критический дефект	Решение
Сальники	Потеря эластичности, трещины	Замена без исключений
Стопорные кольца	Деформация, ослабление усиков	Обязательная замена
Валы первичный/вторичный	Биение свыше 0.1 мм	Проточка или замена

Важно: Все детали с механическими повреждениями или износом сверх допустимых пределов подлежат замене. Особенно критична дефектовка подшипников – установка изношенных элементов гарантированно приведёт к преждевременному выходу коробки из строя. Используйте штангенциркуль и микрометр для точных замеров ответственных пар.

Перед установкой повторно протрите посадочные места спирто-бензиновой смесью. Соблюдение этих этапов обеспечит корректную работу собранной коробки передач и отсутствие посторонних шумов при эксплуатации мотоцикла.

Установка первичного вала и подбора шестерен в корпус

Перед монтажом первичного вала тщательно очистите посадочные места в картере двигателя от остатков старого герметика и загрязнений. Проверьте состояние сальника коленвала – при малейших сомнениях замените его. Нанесите тонкий слой моторного масла на шлицы вала и посадочную поверхность подшипника.

Аккуратно запрессуйте подшипник первичного вала в картер с помощью оправки, контролируя отсутствие перекоса. Убедитесь, что наружное кольцо подшипника полностью село в посадочное гнездо. Наденьте на вал регулировочные шайбы согласно исходной конфигурации – их толщина критична для правильного зацепления шестерен.

Процедура подбора и установки шестерен

При сборке зубчатых пар соблюдайте исходную схему расположения:

Шестерня 3-й передачи – монтируется первой на шлицы вала
Шестерня 4-й передачи – устанавливается следом с ориентацией по заводской метке
Распорная втулка – размещается между шестернями 2-й и 3-й передачи

Контролируйте осевой люфт каждой шестерни щупом – допустимое значение 0.1-0.3 мм. При превышении нормы подберите распорные кольца другой толщины из ремонтного набора. Проверьте плавность вращения в сбосе – шестерни должны проворачиваться без заеданий.

Параметр	Нормальное значение
Осевой люфт шестерен	0.1-0.3 мм
Радиальный зазор подшипника	не более 0.05 мм
Усилие проворачивания	1.5-2.5 Н·м

Важно: После установки блока шестерен нанесите на стык картера герметик Loctite 574 или аналог. Стягивайте половинки корпуса равномерно крест-накрест, соблюдая момент затяжки 24 Н·м. Проверните вал несколько раз до застывания герметика для распределения смазки.

Сборка и монтаж вторичного вала согласно схеме передач

Перед сборкой тщательно очистите все детали вала и шестерни от загрязнений, проверьте состояние шлицов, зубьев и посадочных поверхностей. Убедитесь в отсутствии задиров, сколов и критического износа. Подготовьте необходимый инструмент: съемник шестерен, оправку для запрессовки подшипников, динамометрический ключ и набор монтажных лопаток.

Смажьте трансмиссионным маслом внутренние поверхности подшипников, стопорные кольца и шлицевые соединения. Разложите компоненты в порядке установки согласно схеме КПП: стопорные кольца, регулировочные шайбы, шестерни с синхронизаторами и подшипники. Особое внимание уделите правильной ориентации зубчатых венцов и фрикционных муфт синхронизаторов.

Порядок сборки компонентов

Напрессовать подшипник качения на торец вала со стороны крепления звездочки привода
Установить стопорное кольцо в канавку подшипника до характерного щелчка
Собрать пакет шестерен в последовательности:
- Шестерня 4-й передачи (маркировка к фланцу вала)
- Блок синхронизатора 3-4 передач с шариковым фиксатором
- Шестерня 3-й передачи с сухарными пазами наружу
- Разделительная бронзовая шайба
Запрессовать ведомую шестерню 2-й передачи с предустановленным стопорным кольцом
Смонтировать синхронизатор 1-2 передач с ориентацией замкового кольца по шлицам

Критические требования: Зазор между торцами шестерен должен составлять 0.15-0.35 мм, проверяется щупом после фиксации стопорными кольцами. Момент затяжки гайки крепления звездочки – 80-85 Н·м с обязательной последующей отгибкой стопорной шайбы. При монтаже подшипников запрещается ударное воздействие на сепараторы.

Компонент	Тип фиксации	Контрольный параметр
Ведомая шестерня 2-й передачи	Стопорное кольцо DIN 471	Осевой люфт ≤0.1 мм
Синхронизатор 3-4 передач	Сухари с пружинами	Ход муфты 3-5 мм
Корпус подшипника	Термоусадочная посадка	Натяг 0.03-0.05 мм

После сборки прокрутите вал вручную – шестерни должны вращаться без заеданий с равномерным шумом. Проверьте включение передач монтажом вилки переключения: ход должен быть четким с ощутимыми щелчками фиксаторов. Обязательно выполните промывку собранного узла в керосине перед установкой в картер для удаления абразивных частиц.

Монтаж механизма переключения передач и вилок включения

Установите вилки включения передач в продольные пазы картера коробки передач, соблюдая их исходное позиционирование относительно кулачковой шайбы. Следите за совпадением фиксирующих выступов вилок с канавками на муфтах переключения – вилка первой-второй передачи располагается ближе к первичному валу, третьей-четвертой – ближе к вторичному. Проверьте свободный ход вилок в пазах без перекосов.

Смонтируйте кулачковую шайбу на ось селектора, предварительно нанеся консистентную смазку ЛИТОЛ-24 на трущиеся поверхности. Совместите направляющие пальцы шайбы с центральными отверстиями вилок переключения. Зафиксируйте ось стопорным кольцом, убедившись в отсутствии осевого люфта шайбы.

Сборка селекторного механизма

Выполните монтаж в следующей последовательности:

Наденьте возвратную пружину на ось рычага селектора
Установите рычаг в картер, совместив его шлицы с пазом кулачковой шайбы
Зафиксируйте ось стопорным винтом с контргайкой
Проверьте работоспособность пружинного фиксатора (сухаря) в гнезде картера

Критические моменты регулировки:

Ход рычага между нейтралью и передачами должен составлять 30-35 мм
Пружина сухаря обязана надежно удерживать шайбу в положениях передач
При включении любой передачи кулачковая шайба не должна касаться стенок картера

Параметр	Значение
Осевой люфт вилок	0,1-0,3 мм
Усилие пружины сухаря	1,5-2,0 кгс
Ход рычага селектора	30±2 мм

После сборки прокрутите валы рукой, поочередно включая передачи – переключения должны происходить четко без заеданий и посторонних шумов. Проверьте наличие нейтрали между первой и второй передачами по характерному щелчку.

Установка подшипников и сальников валов в крышки корпуса

Очистите посадочные гнезда подшипников и сальников в обеих крышках корпуса от загрязнений и остатков старой смазки. Проверьте отсутствие забоин, рисок и деформаций на рабочих поверхностях. Подготовьте новые подшипники (номера 180503 и 180205) и сальники (12х22х7 и 20х32х7), убедившись в их соответствии спецификации.

Смажьте наружные поверхности подшипников и сальников тонким слоем моторного масла перед установкой. Для запрессовки используйте специальные оправки или подходящие металлические втулки, диаметр которых соответствует наружному кольцу подшипника или корпусу сальника.

Порядок монтажа

Запрессовка подшипников:
- Установите подшипник №180503 в крышку первичного вала
- Запрессуйте подшипник №180205 в крышку вторичного вала
- Контролируйте параллельность оправки к плоскости крышки
Установка сальников:
- В крышку первичного вала запрессуйте сальник 12х22х7 (пружиной внутрь корпуса)
- В крышку вторичного вала установите сальник 20х32х7 (пружиной к картеру)
- Добейтесь полной посадки заподлицо без перекосов
Контроль качества:
- Проверьте свободное вращение подшипников
- Убедитесь в отсутствии видимых повреждений кромок сальников
- Проконтролируйте глубину посадки щупом

Критически важно при установке сальников не допустить повреждения рабочей кромки. Используйте защитные проставки из мягкого металла или пластика при запрессовке. После монтажа заполните полость между кромкой сальника и пружиной консистентной смазкой.

Проверьте соосность посадочных мест после установки всех деталей. Перекос более 0,05 мм может привести к ускоренному износу и течи масла. Убедитесь, что стопорные кольца подшипников плотно сели в канавки.

Запрессовка и центровка картера коробки передач Иж-Планета 5

Процесс запрессовки картера требует точной установки валов и шестерён в обе половины (левую и правую) перед их соединением. Необходимо убедиться в правильности зацепления шестерён, отсутствии перекосов и плавном проворачивании первичного и вторичного валов руками. Все подшипники должны быть предварительно установлены в свои посадочные места с соблюдением направления сепараторов.

Перед окончательной сборкой тщательно очистите поверхности картера от остатков старой прокладки и обезжирьте их. Нанесите тонкий равномерный слой герметика (например, Loctite 574) на привалочные плоскости обеих половин, исключая области вокруг масляных каналов и подшипников. Установите новую прокладку, совместив все отверстия.

Сборка и центровка

Соедините половинки картера, аккуратно совмещая валы и подшипники. Запрессовку выполняйте равномерно, поочерёдно затягивая крепёжные болты диагональной схемой в несколько этапов (предварительная затяжка моментом 5-7 Н·м, окончательная – 12-15 Н·м). Избегайте перекосов и ударов.

Центровка картера обязательна для предотвращения биения валов и утечек:

Затяните все болты крест-накрест с указанным моментом.
Установите картер вертикально (сцеплением вверх).
С помощью центровочных оправок (Ø15 мм для валов) или старых валов проверьте соосность отверстий под подшипники:
- Вставьте оправки с обеих сторон картера.
- Они должны входить свободно, без усилий и перекосов по всей длине.
При смещении осей аккуратно простучите корпус через медную или деревянную проставку в нужном направлении.
Повторяйте проверку и коррекцию до достижения идеальной соосности.

После центровки проконтролируйте:

Параметр	Требование
Вращение валов	Абсолютно свободное, без заеданий и люфта
Зазор между полукартерами	Равномерный по всему периметру (0.1-0.3 мм)
Герметичность стыка	Отсутствие выдавливания герметика внутрь картера

Дайте герметику полностью полимеризоваться (согласно инструкции производителя) перед заливкой масла и установкой коробки на двигатель.

Регулировка свободного хода штока переключения передач

Свободный ход штока переключателя передач – это небольшой люфт (обычно 0.5-1.5 мм), который шток должен иметь возможность перемещаться вдоль своей оси *до* начала фактического воздействия на вилки переключения внутри коробки передач. Этот ход необходим для компенсации тепловых расширений, износа деталей привода и гарантирует, что механизм не находится в постоянном напряжении, что может привести к преждевременному износу или затрудненному включению нейтрали.

Неправильно отрегулированный свободный ход – частая причина проблем с переключением передач на Иж Планета 5. Недостаточный ход приводит к неполному включению передач, самопроизвольному выбиванию скорости, трудностям с поиском нейтрали и повышенному износу кулачков муфт и вилок. Избыточный ход вызывает нечеткое, "размазанное" переключение, необходимость большего хода рычага КПП и также может затруднять включение нейтрали.

Пошаговая процедура регулировки

Необходимые инструменты: гаечные ключи на 10 мм (рожковый и накидной), щуп 0.5-1.5 мм (или отрезок проволоки соответствующего диаметра), чистая ветошь.

Обеспечьте доступ: Снимите левую крышку картера двигателя ("клапанную крышку"), чтобы получить доступ к штоку переключения передач и регулировочному узлу.
Локализуйте регулировочный узел: Найдите шток переключения, выходящий из картера КПП. На его резьбовую часть накручена контргайка и регулировочная гайка (иногда бронзовая втулка).
Ослабьте контргайку: Удерживая регулировочную гайку (втулку) от проворачивания ключом на 10 мм, ослабьте контргайку другим ключом на 10 мм.
Установите требуемый зазор:
- Потяните шток на себя (вдоль оси от двигателя) до упора, выбрав имеющийся люфт в обратную сторону.
- Вставьте щуп (проволоку) толщиной 0.5 мм в зазор между упорной шайбой на штоке (или буртиком штока) и корпусом картера КПП. Щуп должен входить с небольшим ощутимым сопротивлением.
- Медленно вращайте регулировочную гайку (втулку). Вращение по часовой стрелке (закручивание) будет уменьшать свободный ход, против часовой (откручивание) – увеличивать.
- Добейтесь такого положения регулировочной гайки, чтобы щуп 0.5 мм входил в зазор с легким сопротивлением (плотно, но без закусывания), а щуп 1.0 мм уже не входил или входил с очень большим усилием. Это соответствует свободному ходу примерно 0.5-0.8 мм. (Некоторые руководства допускают до 1.5 мм, но практика показывает, что 0.5-0.8 мм – оптимальное значение).
Зафиксируйте регулировку: Крепко удерживая регулировочную гайку (втулку) ключом, чтобы она не сдвинулась, с усилием затяните контргайку. Момент затяжки контргайки: 15-20 Н·м. Избегайте чрезмерного усилия, чтобы не сорвать резьбу.
Проверьте результат:
- Уберите щуп.
- Вручную, пальцами, несколько раз подвиньте шток вдоль его оси внутрь картера и наружу. Вы должны явно ощущать небольшой свободный ход до начала сопротивления (этот ход и есть отрегулированный зазор). Ход должен быть плавным, без заеданий.
- Проверните заднее колесо (при поднятом колесе или на нейтрали) и убедитесь, что шток легко перемещается в обоих направлениях на величину свободного хода.
Окончательная проверка в движении: Установите крышку картера на место (с новой прокладкой). Запустите двигатель. Проверьте четкость включения всех передач (особенно с 1 на 2 и со 2 на 3) и легкость нахождения нейтрали как при переключении с первой, так и со второй передачи. При необходимости регулировку можно слегка подкорректировать.

Критические рекомендации:

Всегда начинайте с минимального зазора ~0.5 мм. Лучше небольшой недобор хода, чем перебор.
Категорически недопустим НУЛЕВОЙ свободный ход. Это приведет к постоянному поджатию вилок переключения, быстрому износу, перегреву КПП и гарантированному выходу ее из строя.
Если после регулировки не удается добиться четкого переключения, проблема может быть не в свободном ходе штока, а в износе вилок переключения, кулачков муфт, шестерен КПП или тяг привода.
После затяжки контргайки обязательно перепроверьте величину свободного хода, так как гайка может немного сдвинуть регулировочный элемент.

Симптом	Возможная причина (связанная со свободным ходом)
Трудно найти нейтраль	Недостаточный свободный ход
Самопроизвольное выбивание передачи	Недостаточный свободный ход
Нечеткое, "вялое" переключение	Избыточный свободный ход
Необходимость большого хода рычага КПП	Избыточный свободный ход
Шум/хрут в КПП после регулировки	Нулевой или критически малый свободный ход (немедленно заглушить двигатель!)

Проверка работы коробки на "холодную" перед установкой

После сборки коробки передач Иж-Планета 5, но до её монтажа в двигатель, критически важно проверить переключение передач "на холодную". Это позволяет выявить и устранить возможные дефекты сборки, такие как заедание шестерён, нечёткое включение ступеней или посторонние заклинивания, которые при работе под нагрузкой приведут к серьёзным поломкам. Экономия времени на этом этапе чревата необходимостью полного демонтажа двигателя в случае проблем.

Для проверки потребуется зафиксировать коробку в устойчивом положении (например, в тисках с мягкими накладками), чтобы исключить её смещение. Основные элементы контроля – это первичный вал (со стороны сцепления) и вторичный вал (со стороны звёздочки главной передачи), которые необходимо вращать вручную, имитируя работу трансмиссии. Проверку выполняют в строгой последовательности, контролируя поведение валов на каждой передаче.

Порядок проверки

Фиксация валов: Наденьте подходящий инструмент (ключ, головку) на квадрат первичного вала. Вторичный вал вращают, удерживая зубья ведомой шестерни или установив звёздочку/маховик (временно закрепив гайкой).
Проверка нейтрали:
- Переведите селектор в нейтральное положение.
- Проверните первичный вал – вторичный вал не должен вращаться.
- Попытайтесь провернуть вторичный вал – он должен вращаться свободно, без зацепления с первичным.
Последовательное включение передач:
- Поочерёдно включайте каждую передачу (с 1-й по 4-ю), плавно перемещая кулису переключения.
- При включённой передаче: вращение первичного вала должно жёстко передаваться на вторичный вал. Любой проворот или проскальзывание – дефект.
- Попробуйте провернуть валы в обратную сторону – должен ощущаться заметный, но плавный сопротивления (работа косозубых шестерён). Полная блокировка или отсутствие сопротивления – признак проблемы.
Контроль чёткости и фиксации:
- Переключения должны происходить чётко, с характерным щелчком фиксатора сухаря в пазу шестерни.
- После включения передачи кулиса не должна самопроизвольно сдвигаться под нагрузкой ручного проворота.
- Проверьте возврат селектора в нейтраль из любого положения – движение должно быть лёгким, без заеданий.

Критические признаки неисправности

Признак	Возможная причина
Невозможно включить одну или несколько передач	Деформация вилок, неправильная установка сухарей, задиры на шестернях или на кулачках вала переключения
Самопроизвольное выключение передачи	Износ или поломка фиксирующего сухаря, слабая пружина фиксатора, износ зубьев шестерён или пазов под сухарь
Заедание, тугое переключение	Загрязнение, дефект поверхности вала переключения, перекос вилок, недостаточная смазка, неправильная сборка
Посторонний стук или скрежет при провороте	Попадание стружки/инородного тела, отсутствие зазоров, разрушение подшипника, контакт шестерни с корпусом
Вращение вторичного вала на нейтрали	"Недовыключение" передачи, износ или заедание муфт сцепления шестерён

При обнаружении любых отклонений от нормы коробку передач необходимо разобрать для устранения неисправности. Установка непроверенной или дефектной коробки гарантированно приведёт к её разрушению в первые минуты работы двигателя и потребует дорогостоящего ремонта.
