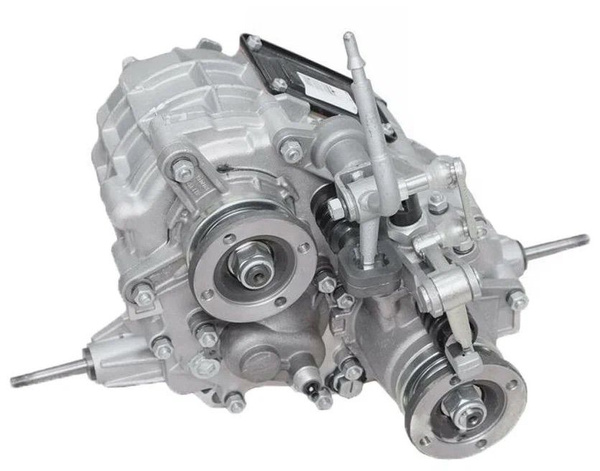

Раздаточная коробка Нива Шевроле - внутреннее устройство

Статья обновлена: 18.08.2025

Раздаточная коробка служит ключевым элементом трансмиссии полноприводных автомобилей Нива-Шевроле.

Данный узел обеспечивает распределение крутящего момента между осями и включает понижающую передачу.

Конструкция раздатки Нивы-Шевроле отличается постоянным полным приводом с блокируемым межосевым дифференциалом.

Механизм оснащён двухступенчатым редуктором для изменения передаточного числа.

Расположение агрегата под кузовом влияет на компоновку узлов шасси.

Особенности устройства напрямую определяют внедорожные характеристики автомобиля.

Назначение раздаточной коробки в трансмиссии Нива-Шевроле

Раздаточная коробка выполняет ключевую функцию распределения крутящего момента от двигателя одновременно на переднюю и заднюю оси. Она обеспечивает постоянный полный привод, что принципиально отличает трансмиссию Нивы-Шевроле от подключаемых систем.

Конструкция агрегата включает межосевой дифференциал, который позволяет колесам вращаться с разной скоростью при поворотах. Это предотвращает возникновение циркуляционной мощности и избыточную нагрузку на узлы трансмиссии во время движения по твердым покрытиям.

Дополнительные функции

Основные технические возможности:

Принудительная блокировка межосевого дифференциала принудительно распределяет момент в пропорции 50:50 между осями независимо от сцепления колес
Понижающий ряд («понижайка») увеличивает крутящий момент на 40-50% для преодоления бездорожья на малой скорости

Режим работы	Назначение
Дифференциал разблокирован	Штатное движение по дорогам с твердым покрытием
Дифференциал заблокирован	Бездорожье, грязь, снег, крутые подъемы
Включена понижающая передача	Экстремальные условия (глубокая грязь, камни, буксировка)

Переключение режимов осуществляется водителем механически через рычаги в салоне. Конструкция раздатки обеспечивает Ниве-Шевроле повышенную проходимость при сохранении устойчивости на асфальте за счет автоматического перераспределения момента между осями в штатном режиме.

Компоновка и расположение раздатки в автомобиле

Раздаточная коробка (раздатка) на Ниве Шевроле интегрирована в трансмиссионную линию как отдельный агрегат, соединенный напрямую с коробкой передач. Она закреплена на силовом каркасе кузова через резинометаллические опоры (подушки), гасящие вибрации. Такое размещение обеспечивает жесткую кинематическую связь между КПП и раздаткой при сохранении необходимой демпфирующей способности для снижения шумов и нагрузок.

Отличительная особенность компоновки – продольное расположение раздатки вдоль оси автомобиля за коробкой передач. Выходные валы раздаточной коробки ориентированы: передний – в сторону переднего редуктора, задний – к заднему карданному валу. Центральная ось агрегата смещена вправо относительно продольной оси симметрии автомобиля для оптимального распределения масс и согласования с геометрией карданных передач.

Ключевые конструктивные особенности размещения

Трехопорное крепление – две опоры в передней части (ближе к КПП) и одна в задней зоне (у хвостовика заднего вала) обеспечивают стабильность позиционирования.
Смещение вправо – необходимо для минимизации углов работы карданов и снижения вибраций, вызванных дисбалансом.
Нижняя защита – стальной штампованный кожух, интегрированный в конструкцию подрамника, предохраняет корпус раздатки от ударов о грунт.
Эргономика обслуживания – расположение сливной/заливной пробок и сапуна обеспечивает доступ без демонтажа агрегата.

Параметр компоновки	Особенности на Ниве Шевроле
Тип соединения с КПП	Фланцевое, через промежуточный вал с эластичной муфтой
Ориентация выходов	Передний выход – под углом 3° вниз, задний – соосно с карданом
Зазоры относительно кузова	Минимальный клиренс – 205 мм; зазор до тоннеля салона ≥ 35 мм

Синхронизация с трансмиссией – раздатка получает крутящий момент последовательно от КПП через короткий соосный вал. Привод переднего моста активируется электромагнитной муфтой, интегрированной в корпус, что исключает механические рычаги в салоне. Управление режимами (2H, 4H, 4L) осуществляется электронным селектором на центральной консоли через блок управления трансмиссией.

Материалы корпуса раздаточной коробки

Корпус раздаточной коробки Нива-Шевроле изготавливается из серого чугуна методом литья. Данный материал обеспечивает высокую жесткость конструкции, необходимую для восприятия значительных крутящих моментов и ударных нагрузок при эксплуатации в тяжелых дорожных условиях. Толстостенная чугунная конструкция эффективно гасит вибрации от трансмиссии, снижая общий шумовой фон.

Чугун обладает высокой износостойкостью и устойчивостью к деформациям, что критично для сохранения соосности валов и шестерен внутри корпуса. Однако материал подвержен коррозии, поэтому наружные поверхности защищаются грунтовкой и краской. Литейная технология позволяет создавать сложные внутренние каналы для подвода смазки к трущимся парам, а также формировать точные посадочные места для подшипников.

Эксплуатационные характеристики и особенности

Теплоемкость: Чугунный корпус эффективно отводит тепло от работающих шестерен, предотвращая локальный перегрев
Ремонтопригодность: Допускает многократную разборку/сборку без потери геометрии, резьбовые соединения менее склонны к срыву
Весогабаритные показатели: Значительная масса (около 35 кг) повышает общий центр тяжести, но усиливает демпфирование

Параметр	Чугун СЧ20	Последствия нарушения целостности
Предел прочности	200 МПа	Трещины в зонах крепления кронштейнов
Твердость	HB 170-240	Износ посадочных гнезд подшипников
Ударная вязкость	100 кДж/м²	Раскол корпуса при гидроударе (преодоление брода)

Конструкция первичного вала: особенности крепления

Первичный вал раздаточной коробки Нива Шевроле передает крутящий момент от коробки передач к шестерням раздатки. Его передний конец устанавливается в подшипник картера раздаточной коробки, обеспечивая радиальную фиксацию и восприятие нагрузок.

Задняя часть вала жестко соединяется с ведущей шестерней понижающей передачи посредством шлицевого соединения. Фиксация от осевых смещений осуществляется стопорным кольцом, установленным в канавку вала за подшипником. Данная конструкция гарантирует соосность с вторичным валом и точное зацепление шестерен.

Ключевые элементы крепления

Передний шариковый подшипник: Установлен в картер, воспринимает радиальные нагрузки. Наружное кольцо запрессовано в посадочное место, внутреннее – фиксируется на валу.
Шлицевое соединение: Обеспечивает передачу момента на ведущую шестерню понижающей передачи. Шлицы вала и втулки шестерни имеют угловую фаску для облегчения сборки.
Стопорное кольцо: Расположено в канавке вала между подшипником и шестерней, предотвращает осевое смещение узла в сторону коробки передач.
Регулировочные шайбы: Устанавливаются под наружное кольцо переднего подшипника для точной регулировки осевого зазора вала и предварительного натяга.

Элемент крепления	Тип фиксации	Назначение
Передний подшипник	Радиальный, запрессовка	Восприятие нагрузок, центровка
Шлицевое соединение	Подвижное зацепление	Передача момента на шестерню
Стопорное кольцо	Пружинное, в канавке	Осевая фиксация
Регулировочные шайбы	Подбор толщины	Устранение осевого люфта

Крепление вала дополняется сальником в передней части картера, предотвращающим утечку масла в сторону коробки передач. Монтаж узла требует контроля усилия при затяжке гайки крепления фланца вторичного вала, так как это влияет на затяжку подшипников первичного вала через систему шестерен.

Устройство вторичного вала заднего моста

Вторичный вал заднего моста Нивы Шевроле выполняет ключевую роль в передаче крутящего момента от раздаточной коробки к задним колесам. Он представляет собой составной элемент главной передачи, непосредственно взаимодействующий с ведомой шестерней главной пары и дифференциалом. Конструктивно размещается параллельно полуосям внутри картера моста.

Основу вала образует кованый стальной стержень, на котором жестко закреплена коническая шестерня главной пары. Шестерня имеет спиральные зубья для плавного зацепления с ведущей шестерней. Противоположный конец вала оснащается фланцем, соединяемым через эластичную муфту с карданным валом раздаточной коробки.

Конструктивные элементы и узлы

Коническая шестерня – изготавливается из легированной стали, фиксируется на валу горячей посадкой с последующей запрессовкой
Роликовые конические подшипники – пара подшипников (передний и задний), воспринимающих радиальные и осевые нагрузки
Регулировочные шайбы – устанавливаются под наружные обоймы подшипников для точной настройки зацепления шестерен
Сальник – резинотехническое уплотнение фланца для предотвращения утечки масла
Стопорная гайка – фиксирует подшипниковый узел на валу

Сборка вала требует прецизионной регулировки зазоров в подшипниках и контакта зубьев главной пары. Неверная настройка приводит к повышенному шуму, перегреву и преждевременному износу.

Параметр	Значение
Диаметр посадочного места шестерни	35 мм
Тип подшипников	Конические роликовые 7607 и 7608
Угол спирали зубьев	35°
Регламент замены сальника	60 000 км

Промежуточный вал и его роль в системе

Промежуточный вал раздаточной коробки Нива Шевроле выполняет критически важную функцию распределения крутящего момента между осями. Он напрямую связан с дифференциалом через конические шестерни и обеспечивает синхронную передачу усилия на передний и задний карданные валы. Конструктивно вал монтируется на подшипниках качения в картере раздатки и оснащен фиксированной ведомой шестерней главной передачи.

Особенностью вала является его взаимодействие с муфтой блокировки дифференциала. При активации блокировки кулачковая муфта жестко соединяет вал с корпусом дифференциала, исключая проскальзывание шестерен. Это обеспечивает принудительное равномерное распределение момента по осям независимо от условий сцепления колес, что принципиально важно для внедорожной эксплуатации.

Конструктивные и функциональные аспекты

Характеристика	Описание
Тип соединения	Шлицевое соединение с дифференциалом
Материал	Легированная сталь с цементацией поверхности
Смазка	Общая масляная ванна раздаточной коробки
Критический узел	Зубчатое зацепление с шестерней привода переднего моста

Ключевые эксплуатационные требования к промежуточному валу включают:

Жесткость на кручение: предотвращение деформации под нагрузкой
Точность позиционирования шестерен: минимизация люфтов в зацеплении
Термостойкость: сохранение геометрии при температурных расширениях

Износ шлицев или рабочих поверхностей шестерен ведет к появлению вибраций, шума при переключении передач и преждевременному выходу из строя дифференциала. Регламентная замена масла в раздатке – обязательное условие для поддержания ресурса вала и сопряженных элементов.

Ведущая шестерня понижающей передачи

Ведущая шестерня понижающей передачи (ПП) в раздаточной коробке Нива-Шевроле служит ключевым элементом для активации пониженного ряда. Она жестко закреплена на валу привода заднего моста и находится в постоянном зацеплении с ведомой шестерней ПП. При включении пониженной передачи подвижная каретка муфты блокировки перемещается и соединяет ведущую шестерню ПП с валом-шестерней главной передачи, передавая на нее крутящий момент.

Шестерня изготавливается из высоколегированной стали с последующей термообработкой (цементацией и закалкой) для обеспечения высокой износостойкости рабочих поверхностей зубьев. Ее точная геометрия зубьев (эвольвентное зацепление) и качество шлифовки критичны для минимизации шумов и вибраций при работе раздатки под нагрузкой. Нарушение контакта зубьев или износ приводят к характерному вою на пониженной передаче.

Конструкция и взаимодействие

Ведущая шестерня интегрирована в систему валов раздатки:

Крепление: Посажена на шлицы вала привода заднего моста через натяжную втулку, обеспечивающую фиксацию без люфтов.
Зацепление: Постоянно сцеплена с ведомой шестерней ПП, установленной на отдельной оси с подшипниками скольжения.
Активация пониженного ряда: Муфта блокировки синхронизирует вращение ведущей шестерни ПП с валом-шестерней главной передачи (при включении понижайки).

Параметр	Значение/Описание
Материал	Сталь 25ХГМ, цементованная
Число зубьев	21 (для стандартной ПП)
Тип зацепления	Эвольвентное, косозубое
Распространенные неисправности	Выкрашивание зубьев, износ шлицев, нарушение прилегания к втулке

Эксплуатационные требования: Качественное масло (класс GL-5, вязкость 75W-90) и отсутствие ударных нагрузок при переключении продлевают ресурс шестерни. Замена требует полной разборки раздаточной коробки и контроля зацепления с ведомой шестерней по пятну контакта.

Ведомая шестерня понижающего ряда

Ведомая шестерня понижающего ряда – ключевой компонент раздаточной коробки Нива-Шевроле, обеспечивающий передачу крутящего момента на выходные валы при активации пониженной передачи. Она находится в постоянном зацеплении с ведущей шестернёй понижающего ряда и жёстко зафиксирована на промежуточном валу раздатки. Её вращение активируется перемещением муфты включения понижающего ряда через вилку переключения.

Шестерня изготавливается из высокопрочной легированной стали с упрочнённой поверхностью зубьев (цементация или нитроцементация), что критично для сопротивления ударным нагрузкам при езде по бездорожью. Точность обработки зубьев обеспечивает минимальный шум и вибрации в работе. Крепится на шлицах вала стопорным кольцом или гайкой, что исключает проворачивание под нагрузкой.

Технические особенности и взаимодействие

Принцип работы основан на изменении передаточного числа: ведомая шестерня имеет большее количество зубьев, чем ведущая (например, 31:19), обеспечивая увеличение крутящего момента до ~1.2-2.1 раз. Для корректной работы необходимы:

Строгая соосность с ведущей шестернёй
Зазор в зацеплении 0.1-0.2 мм (регулируется прокладками)
Смазка трансмиссионным маслом класса GL-5

Типовые проблемы и требования к обслуживанию:

Износ зубьев или выкрашивание при недостатке масла
Появление люфта на шлицах вала из-за механических перегрузок
Обязательная замена при обнаружении сколов, глубоких задиров
Контроль зазора при сборке раздатки после ремонта

Параметр	Значение	Примечание
Материал	Сталь 20ХНМ, 18ХГТ	Твёрдость зубьев 58-62 HRC
Передаточное число	1.94:1	Стандарт для Нива-Шевроле
Диаметр посадочного отверстия	30 мм	Количество шлицов: 21

Важно: При замене шестерни обязательна установка нового стопорного кольца и проверка биения вала (допуск – не более 0.05 мм). Несоосность ведёт к ускоренному разрушению подшипников и зубчатых пар.

Шестерня привода переднего моста

Шестерня привода переднего моста – ключевой элемент раздаточной коробки Нива Шевроле, непосредственно передающий крутящий момент на переднюю ось. Она установлена на промежуточном валу раздатки и находится в постоянном зацеплении с ведомой шестерней главной передачи. Конструктивно выполнена как косозубая передача для обеспечения плавности работы и снижения шумности.

Данная деталь активируется через механизм блокировки межосевого дифференциала. При включении блокировки специальная муфта с зубчатым венцом перемещается вдоль вала и жёстко соединяется с шестерней привода переднего моста, синхронизируя вращение передней и задней осей. В режиме "автоматической" блокировки (режим 4х4 AUTO) муфта частично разгружена, позволяя дифференциалу перераспределять момент.

Технические особенности и требования

Шестерня изготавливается из высоколегированной стали 18ХГТ с последующей цементацией и закалкой поверхности зубьев до твёрдости 58-62 HRC. Глубина упрочнённого слоя составляет 0.7-1.2 мм для обеспечения износостойкости при высоких контактных нагрузках. Основные эксплуатационные требования:

Точность класса 7-8 по ГОСТ 1643-81
Радиальное биение посадочного отверстия ≤ 0.03 мм
Минимальный зазор в зацеплении с ведомой шестернёй: 0.15 мм

Параметр	Значение
Число зубьев	25
Модуль зацепления	3.57 мм
Угол наклона зубьев	22°
Направление зубьев	Левое

Критически важна правильная регулировка осевого зазора шестерни (допуск 0.05-0.12 мм), контролируемая набором регулировочных шайб. Превышение зазора приводит к ударным нагрузкам и разрушению зубьев, недостаток – к перегреву и заклиниванию. Износ проявляется характерным воем на разгоне и вибрацией при выключенной блокировке.

Цепная передача: тип и параметры цепи

В раздаточной коробке Нивы Шевроле цепь передает крутящий момент от ведущего вала к ведомому валу переднего моста. Её ключевая функция – обеспечение синхронной работы валов при компенсации возможных несоосностей и вибраций.

Конструктивно цепь работает в масляной ванне, снижающей износ и шум. Натяжение регулируется автоматически гидравлическим натяжителем или вручную (в зависимости от модификации РК), предотвращая провисания и перегрузки.

Технические характеристики цепи

Основные параметры цепи раздаточной коробки:

Тип: Однорядная роликовая (DIN 8187, ISO 606)
Шаг звена: 15,875 мм (стандарт 5/8")
Количество звеньев: 88–92 (зависит от года выпуска и завода-изготовителя)
Ширина цепи: 11–13 мм (внутреннее расстояние между пластинами)
Прочность на разрыв: Не менее 60 кН (6 тонн)

Критичные требования к эксплуатации: Запрещено использование изношенной цепи (удлинение более 2% от номинала). При замене обязательна установка нового комплекта: цепь, ведущая и ведомая звёздочки.

Параметр	Значение	Допуск
Макс. удлинение	1,5%	±0,2%
Диаметр ролика	10,16 мм	±0,05 мм
Толщина пластины	2,0–2,3 мм	Без ремонта

Цепной механизм привода передних колес

В раздаточной коробке Нива-Шевроле цепная передача отвечает за синхронизацию крутящего момента между передним мостом и межосевым дифференциалом. Она состоит из двух звездочек (ведущей и ведомой), соединенных роликовой цепью. Ведущая звездочка жестко зафиксирована на валу привода переднего моста, а ведомая установлена на промежуточном вале раздатки. Такая конструкция обеспечивает постоянное зацепление без возможности отключения переднего привода.

Цепь работает в масляной ванне картера раздаточной коробки, что требует строгого контроля уровня и качества трансмиссионного масла. Для компенсации износа и предотвращения проскакивания звеньев используется автоматический натяжитель плунжерного типа с пружинным механизмом. Натяжитель прижимает башмак к цепи, поддерживая оптимальное усилие на протяжении всего срока службы.

Ключевые технические параметры

Тип цепи	Роликовая однорядная (08B-1)
Шаг цепи	15,875 мм
Количество звеньев	94
Ресурс до замены	100-150 тыс. км (при условии регулярной замены масла)

Эксплуатационные особенности:

Износ цепи диагностируется по характерному металлическому лязгу при разгоне/торможении
Критичный провис цепи приводит к проскакиванию зубьев звездочек и ударным нагрузкам
Обрыв цепи полностью отключает привод передних колес

Для продления ресурса механизма рекомендуется использовать масла класса GL-4/GL-5 вязкостью 75W-90 и заменять их каждые 30-40 тыс. км. Проверка состояния натяжителя обязательна при каждом ТО.

Межосевой дифференциал конического типа

Межосевой дифференциал конического типа является центральным элементом раздаточной коробки Нивы Шевроле, ответственным за распределение крутящего момента между передней и задней осями. Его основное назначение – позволять колесам переднего и заднего мостов вращаться с разными скоростями при движении автомобиля по неровностям или в поворотах, предотвращая возникновение паразитных напряжений в трансмиссии и улучшая управляемость.

Конструктивно дифференциал состоит из корпуса (чашки), внутри которого на оси установлены сателлиты конической формы. С сателлитами находятся в постоянном зацеплении две конические шестерни (солнечные шестерни), жестко соединенные с валами привода переднего и заднего мостов. При прямолинейном движении по ровной поверхности с равным сцеплением колес сателлиты не вращаются вокруг своих осей, а передают момент поровну на оба вала.

Принудительная блокировка

Ключевая особенность межосевого дифференциала на Ниве Шевроле – наличие функции принудительной блокировки. Активация блокировки (обычно с помощью рычага или кнопки в салоне) жестко соединяет между собой корпус дифференциала и один из валов (чаще всего вал привода заднего моста), либо блокирует вращение сателлитов. Это приводит к тому, что дифференциал перестает выполнять свою основную функцию распределения момента с возможностью разницы в скоростях вращения осей.

Преимущества конического дифференциала в раздатке Нивы:

Компактность и относительная простота конструкции.
Высокая надежность при правильной эксплуатации.
Эффективное распределение момента в разблокированном состоянии.
Наличие штатной принудительной блокировки для тяжелых условий.

Режимы работы межосевого дифференциала:

Режим	Распределение момента	Скорости вращения осей	Применение
Разблокирован	~50/50 (может перераспределяться при пробуксовке)	Могут отличаться	Асфальт, грунтовки, плавные повороты
Заблокирован	Жестко 50/50	Одинаковы	Бездорожье, грязь, снег, лед, крутые подъемы (на малой скорости!)

Важно помнить, что движение с заблокированным межосевым дифференциалом на твердых покрытиях с хорошим сцеплением (асфальт, сухой бетон) строго запрещено. Это приводит к повышенному износу шин, трансмиссии, ухудшению управляемости и риску поломки. Блокировку следует использовать только при преодолении сложных участков бездорожья и обязательно выключать сразу после выезда на твердое покрытие.

Принцип блокировки межосевого дифференциала

Блокировка межосевого дифференциала (МОД) на автомобилях Нива Шевроле представляет собой механизм принудительного соединения между собой переднего и заднего приводных валов раздаточной коробки. В обычном режиме дифференциал позволяет валам вращаться с разными угловыми скоростями, что необходимо для нормального движения по твердым покрытиям и в поворотах. При включении блокировки зубчатая муфта внутри раздаточной коробки жестко сцепляет валы переднего и заднего мостов, лишая дифференциал возможности перераспределять крутящий момент.

В результате блокировки крутящий момент от двигателя начинает передаваться на оба моста строго в равной пропорции (50/50), независимо от сцепления колес с дорогой. Это заставляет передние и задние колеса вращаться с одинаковой скоростью, что критически важно для преодоления сложных участков бездорожья, где одно или несколько колес могут терять сцепление.

Типы блокировки и управление

На Ниве Шевроле применяются два основных типа привода блокировки МОД:

Механический (рычажный): Самый распространенный тип. Водитель переводит отдельный рычаг (обычно расположенный рядом с рычагом переключения передач раздатки) в положение "Блокировка". Это через систему тяг или тросов напрямую воздействует на муфту блокировки внутри раздаточной коробки.
Пневматический (кнопочный): Встречается на части комплектаций. Водитель нажимает кнопку на панели приборов. Электрический сигнал активирует компрессор, который подает сжатый воздух по трубкам к пневмокамере на раздатке. Поршень камеры через вилку перемещает муфту блокировки.

Тип привода	Управление	Особенности
Механический	Рычаг	Прямое воздействие, простота, надежность, требует физического усилия
Пневматический	Кнопка	Удобство включения, может потребовать исправности компрессора и герметичности системы

Важнейшее правило эксплуатации: Блокировку МОД следует включать только при движении по участкам со слабым сцеплением (грязь, песок, снег, лед, крутые подъемы) или на очень малой скорости/остановившись. Категорически запрещено включать и двигаться с заблокированным МОД на сухом асфальте или других покрытиях с хорошим сцеплением. Это приводит к возникновению сильных напряжений в трансмиссии ("циркуляции мощности"), повышенному износу шин, ускоренному износу элементов раздатки и главных передач, ухудшению управляемости и может вызвать поломку.

После преодоления сложного участка блокировку необходимо немедленно выключить. На Ниве Шевроле блокировка межосевого дифференциала является полной, принудительной и управляемой исключительно водителем, в отличие от автоматических систем (вискомуфт, многодифференциалов) на многих кроссоверах.

Механизм дистанционного включения блокировки

Система обеспечивает активацию межосевого дифференциала без выхода водителя из автомобиля. Управление осуществляется через кнопку в салоне, передающую сигнал на электропривод раздаточной коробки. Это решение повышает удобство эксплуатации в условиях переменного рельефа.

Конструктивно механизм интегрирован в корпус раздатки и взаимодействует с вилкой переключения блокировки. При подаче напряжения электродвигатель через червячную передачу перемещает шток, жестко фиксируя шестерни дифференциала. Система исключает случайное выключение при нагрузках.

Ключевые компоненты и алгоритм работы

Основные элементы системы:

Кнопка активации в салоне с индикатором включения
Блок управления, обрабатывающий сигнал
Электромеханический привод (мотор-редуктор)
Позиционный датчик, передающий положение вилки
Защитная муфта, предотвращающая поломку при неполном включении

Этапы срабатывания:

Нажатие кнопки в салоне
Активация электродвигателя блока управления
Преобразование вращения в поступательное движение червячной передачей
Перемещение вилки блокировки (ход ≈15 мм)
Фиксация шестерен дифференциала шлицевым соединением
Подтверждение включения световым индикатором

Параметр	Характеристика
Тип привода	Электрический, 12V
Время срабатывания	1.5-2 секунды
Усилие блокировки	~80 кгс
Защита от перегрузки	Автоматическое отключение при заклинивании

Важно: Включение допустимо только при остановке или движении по прямой со скоростью до 5 км/ч. Эксплуатация с активированной блокировкой на твердом покрытии вызывает ускоренный износ трансмиссии.

Муфта переключения режимов (2H/4H/4L)

Муфта переключения режимов на Ниве-Шевроле обеспечивает выбор между тремя вариантами трансмиссии: задний привод (2H), полный привод с автоматическим распределением крутящего момента (4H) и пониженная передача с блокированным межосевым дифференциалом (4L). Управление осуществляется механическим рычагом в салоне, соединённым с раздаточной коробкой через тяги. Принцип работы основан на перемещении зубчатых муфт внутри раздатки, которые физически замыкают или размыкают цепи передачи момента.

Конструктивно муфта включает ведущий вал, ведомые валы передней/задней осей, зубчатые синхронизаторы и вилки переключения. При переходе между режимами водитель должен учитывать состояние покрытия: 2H используется на сухом асфальте для экономии топлива, 4H – на скользких/рыхлых поверхностях, а 4L – для преодоления экстремальных препятствий с увеличенным моментом. Переключение в 4L требует полной остановки и включения нейтрали в АКПП (или выжатого сцепления в МКПП).

Ключевые особенности и требования к эксплуатации

Механическая блокировка: В режиме 4L муфта жёстко соединяет валы, исключая проскальзывание.
Отсутствие синхронизаторов: Переход в 4L/4H сопровождается характерным щелчком; при затруднённом включении рекомендуется слегка сдвинуть автомобиль вперед/назад.
Запрет использования 4H/4L на твёрдом покрытии: Вызывает «циркуляцию мощности», ускоренный износ шин и компонентов трансмиссии.

Режим	Назначение	Ограничения скорости
2H (Rear Drive)	Повседневная эксплуатация	Без ограничений
4H (4WD High)	Бездорожье, снег, грязь	До 100 км/ч
4L (4WD Low)	Крутые подъёмы, буксировка, глубокая грязь	До 40 км/ч

Регулярное обслуживание включает контроль уровня масла в раздатке (замена каждые 60 тыс. км) и проверку люфтов рычага. Износ зубьев муфты проявляется хрустом или самопроизвольным выключением режимов. Эксплуатация с повреждённой муфтой приводит к разрушению шестерён раздаточной коробки и карданных валов.

Вилка переключения понижающей передачи

Вилка переключения понижающей передачи – ключевой элемент механизма управления раздаточной коробкой Нивы Шевроле. Она напрямую воздействует на муфту включения пониженного ряда, физически перемещая её вдоль вала при активации рычага в салоне. Конструктивно выполнена как литая деталь из стали, с пазами для фиксации в корпусе раздатки и проушиной для соединения с тягой привода.

Рабочий ход вилки строго ограничен стопорными кольцами или регулировочными шайбами в корпусе раздатки. Это обеспечивает чёткое позиционирование муфты в положениях «нейтраль», «повышенная» или «пониженная» передача. Износ направляющих пазов или деформация самой вилки приводят к неполному включению понижающего ряда и ускоренному износу синхронизаторов.

Конструктивные и функциональные особенности

Фиксация штока: Вилка жёстко закреплена на ползуне (штоке), который перемещается под действием кулисного механизма рычага через внешнюю тягу.
Система блокировки: Оснащена шариковым фиксатором с пружиной для предотвращения самопроизвольного выключения передачи при вибрациях.
Совместимость: Взаимозаменяема с вилками стандартных ВАЗовских раздаток, но требует индивидуальной регулировки при установке.

Характеристика	Значение/Описание
Материал	Сталь 40Х (термообработанная)
Тип износа	Выработка посадочных мест под шток и фиксатор
Регулировка	Путем подбора толщины стопорных колец на штоке

Критически важно контролировать состояние вилки при ТО раздатки: деформация даже на 1-2 мм нарушает синхронизацию работы муфты и ведёт к пробуксовкам или хрусту при переключении. При замене обязательна смазка графитной смазкой ШРУС-4 пазов штока и точек контакта с муфтой.

Подшипники раздатки: типы и расположение

В раздаточной коробке Нива-Шевроле применяются подшипники качения двух основных категорий: шариковые радиальные и роликовые конические. Шариковые подшипники обеспечивают вращение валов при умеренных нагрузках, тогда как конические роликовые предназначены для узлов с высокими радиальными и осевыми усилиями. Конструкция предполагает их установку в картере раздатки и на крышках валов.

Точное расположение подшипников критично для корректной работы зубчатых зацеплений и минимизации паразитных нагрузок. Каждый подшипник фиксируется стопорными кольцами, регулировочными шайбами или крышками с заданным натягом. Неверная установка приводит к перегреву, повышенному шуму и преждевременному износу шестерен.

Конфигурация подшипникового узла

Ключевые типы подшипников в раздаточной коробке:

Шариковые радиальные (закрытые) – для поддержки концов валов без значительных осевых смещений
Роликовые конические – устанавливаются парами «тарелка-чашка» для компенсации разнонаправленных осевых нагрузок

Расположение	Тип подшипника	Назначение
Ведущий вал (передняя опора)	Роликовый конический	Восприятие осевых сил от косозубой шестерни
Ведущий вал (задняя опора)	Шариковый радиальный	Фиксация вала в радиальном направлении
Промежуточный вал	Роликовые конические (пара)	Компенсация разнонаправленных осевых нагрузок
Вал привода заднего моста	Роликовые конические (пара)	Стабилизация при крутящем моменте и вибрациях
Вал привода переднего моста	Шариковый радиальный	Обеспечение вращения без осевого смещения

Роликовые конические подшипники требуют обязательной регулировки затяжки для создания предварительного натяга 0.1-0.15 мм. Шариковые радиальные подшипники устанавливаются с минимальным тепловым зазором 0.02-0.05 мм. Все подшипники смазываются трансмиссионным маслом, циркулирующим в картере раздатки.

Сальники и уплотнители валов раздаточной коробки

Сальники раздаточной коробки Нива-Шевроле выполняют критическую функцию герметизации вращающихся валов. Они предотвращают утечку трансмиссионного масла из картера и защищают внутренние узлы от проникновения абразивных частиц и влаги. Основное рабочее усилие направлено на удержание смазки под давлением в условиях вибраций и температурных перепадов.

Ключевые точки установки включают сальники ведущего вала (вход от КПП), выходных валов переднего и заднего мостов, а также промежуточного вала. Эксплуатация происходит в экстремальных условиях: контакт с маслом при температуре до +120°C, механические нагрузки от крутящего момента, воздействие дорожных реагентов и грязи. Резиновые уплотнители дополнительно компенсируют вибрации и микро-смещения валов.

Конструкция и обслуживание

Применяются сальники двух типов:

Основные валы: армированные сальники с пружинным кольцом (графитовые или фторкаучуковые), где рабочая кромка прижимается к шейке вала.
Вспомогательные уплотнения: резиновые кольца круглого сечения для фиксации подшипников и заглушек.

Место установки	Характеристики	Ресурс
Ведущий вал (входной)	Двойная кромка, термостойкая резина	60-80 тыс. км
Выход переднего моста	Усиленное армирование, пылезащитная кромка	50-70 тыс. км
Выход заднего моста	Аналогичен переднему, но меньший диаметр	50-70 тыс. км

Признаки износа: масляные подтёки на картере раздатки, снижение уровня масла, свист при работе. Замена требует демонтажа карданных валов и фланцев. Обязательно проверяют посадочные места на валах: задиры или выработка приводят к повторной течи даже с новым сальником. При установке используют спецоправку для равномерной запрессовки без перекоса.

Система смазки: тип масла и объем

Раздаточная коробка Нива-Шевроле использует циркуляционную систему смазки погружного типа. Масло подается к трущимся поверхностям шестерен и подшипников через канавки и зазоры вращающимися деталями трансмиссии.

Требования к смазочному материалу обусловлены высокими ударными нагрузками и давлением в зубчатых зацеплениях. Несоответствие характеристик масла приводит к ускоренному износу пар трения и повышенному шуму.

Параметр	Значение
Объем системы	0.8 л
Допустимое отклонение при заливке	±0.05 л

Датчик блокировки дифференциала: расположение и функция

Датчик блокировки межосевого дифференциала на раздаточной коробке автомобилей Нива Шевроле расположен на ее корпусе, обычно в верхней или боковой части крышки раздатки. Конкретное место установки зависит от года выпуска и модификации, но он всегда находится в зоне, связанной с механизмом привода переднего моста и вилкой включения блокировки.

Основная функция этого датчика заключается в контроле текущего состояния блокировки межосевого дифференциала. Он не управляет процессом блокировки, а служит исключительно для информирования водителя и электронных систем автомобиля о том, включена ли блокировка в данный момент или выключена.

Принцип работы и важность

Датчик является датчиком положения контактного типа (иногда используется геркон). Он отслеживает положение подвижной муфты (каретки) включения блокировки. Когда водитель перемещает рычаг блокировки в салоне, механическая связь через тяги и вилку сдвигает эту муфту внутри раздатки.

При включении блокировки муфта занимает положение, при котором она воздействует на датчик (либо магнитное кольцо на муфте приближается к геркону). Это замыкает электрическую цепь датчика. Сигнал от датчика поступает на комбинацию приборов, где загорается соответствующая контрольная лампа (жёлтая пиктограмма с изображением автомобиля и замка), сигнализируя водителю о включенной блокировке дифференциала.

Корректная работа датчика критически важна по нескольким причинам:

Информирование водителя: Лампа на панели приборов – единственный прямой способ для водителя визуально убедиться, что блокировка действительно включена или выключена после перемещения рычага.
Предотвращение поломок: Использование блокировки на твердом покрытии (асфальт) приводит к повышенным нагрузкам в трансмиссии и ускоренному износу шин. Отсутствие сигнала от датчика может привести к тому, что водитель забудет выключить блокировку.
Работа электронных систем: На некоторых моделях или при установке дополнительного оборудования (например, системы курсовой устойчивости ESP) сигнал датчика может использоваться электронным блоком управления для корректировки работы ABS, EBD или ESP при включенной блокировке.

Неисправность датчика (обрыв, замыкание, окисление контактов, механическое повреждение) проявляется либо постоянным горением контрольной лампы блокировки (независимо от положения рычага), либо, что гораздо опаснее, ее отсутствием при реально включенной блокировке. Последний случай особенно критичен, так как водитель лишается важной информации о состоянии трансмиссии.

Сальник первичного вала: замена и ресурс

Сальник первичного вала раздаточной коробки (РК) Нива Шевроле предотвращает утечку трансмиссионного масла в месте выхода вала из корпуса. Он герметизирует зону соединения вала с картером раздатки, защищая от попадания грязи и пыли внутрь узла. Исправность этого элемента критична для сохранения необходимого уровня смазки и предотвращения повреждения подшипников и шестерен.

Основным признаком износа сальника является появление масляных подтеков на нижней части РК, картере коробки передач или защите двигателя. Иногда возникает характерный запах горелого масла из-под капота при попадании вытекающей жидкости на горячие элементы. Игнорирование течи ведет к падению уровня масла в раздатке, что провоцирует повышенный износ деталей и риск заклинивания.

Ресурс и факторы влияния

Средний ресурс оригинального сальника первичного вала составляет 60-100 тыс. км. На долговечность напрямую влияют:

Качество детали – неоригинальные или дешевые аналоги выходят из строя в 2-3 раза быстрее.
Состояние вала – задиры или биение поверхности сокращают срок службы уплотнения.
Режим эксплуатации – частые перепады температур, езда по глубокой грязи/воде, перегрузки.
Своевременность замены масла – загрязненная смазка ускоряет износ кромки сальника.

Процедура замены

Замена требует снятия раздаточной коробки с автомобиля. Последовательность работ:

Демонтаж РК (отсоединение карданных валов, рычага переключения, электропроводки, креплений).
Слив трансмиссионного масла из раздатки.
Откручивание задней крышки картера РК.
Аккуратное извлечение старого сальника специальным съемником или отверткой (без повреждения посадочного места).
Очистка и обезжиривание посадочной поверхности.
Аккуратная запрессовка нового сальника заподлицо с корпусом (ударные нагрузки недопустимы).
Сборка РК, установка на автомобиль, заправка свежим маслом.

Ключевые нюансы:

Поверхность вала	Обязательно проверяется на отсутствие задиров и выработки. При повреждении – шлифовка или замена вала.
Посадочное место	Не должно иметь сколов или деформаций. Нарушение геометрии приводит к негерметичности.
Установка сальника	Запрессовывается строго равномерно. Перекос при монтаже гарантирует быструю повторную течь.
Материал уплотнения	Рекомендуются сальники с армирующей вставкой из качественной стали и термостойкой резиной (NOK, Corteco).

После замены обязателен контроль уровня масла в РК и отсутствия течей в первые 500-1000 км пробега. Своевременная замена изношенного сальника предотвращает дорогостоящий ремонт раздаточной коробки.

Карданные валы: крепление к раздаточной коробке

На автомобилях Нива Шевроле карданные валы передают крутящий момент от раздаточной коробки (раздатки) к переднему и заднему мостам. Крепление валов к выходным фланцам раздатки осуществляется через эластичную муфту (передний вал) и непосредственно через фланец (задний вал), что обеспечивает надежное соединение и компенсацию незначительных угловых и линейных смещений.

Основным элементом соединения карданного вала с фланцем раздатки является крестовина карданного шарнира (кардана). Её игольчатые подшипники запрессованы в проушины вилки вала и фиксируются стопорными кольцами. Фланец раздатки имеет ответные проушины, в которые вставляется вторая пара цапф крестовины, образуя шарнирное соединение. Герметичность подшипников обеспечивается сальниками.

Ключевые особенности крепления

Передний карданный вал:

Использует эластичную резино-металлическую муфту (сайлент-блок) между фланцем раздатки и вилкой кардана.
Муфта гасит вибрации и ударные нагрузки, компенсирует большие углы работы шарнира при повороте колес.
Крепится к фланцу раздатки четырьмя болтами через резиновый демпфер.

Задний карданный вал:

Соединяется с фланцем раздатки напрямую через карданный шарнир (крестовину).
Вилы кардана и фланца раздатки стягиваются четырьмя крепежными гайками с контргайками через проушины крестовины.
Требует точной центровки и балансировки вала для минимизации биений.

Общие требования к крепежу и обслуживанию:

Болты/гайки крепления фланцев должны быть надежно затянуты с моментом, указанным производителем.
Обязательна периодическая проверка состояния крестовин (люфт, заедание, смазка).
Шлицевое соединение вала (со стороны моста) смазывается через пресс-масленку.

Параметр	Передний вал	Задний вал
Тип соединения с раздаткой	Эластичная муфта (сайлент-блок)	Прямое (через крестовину)
Количество крепежных элементов	4 болта	4 гайки
Основная функция соединения	Демпфирование ударов, компенсация углов	Жесткая передача момента

Подвесной подшипник промежуточного вала

Подвесной подшипник является критически важным элементом карданной передачи полноприводных автомобилей Нива Шевроле. Он выполняет функцию опоры для промежуточного вала раздаточной коробки ("раздатки"), обеспечивая его стабильное положение и вращение при передаче крутящего момента от коробки передач к заднему мосту. Конструктивно расположен в средней части карданного вала, крепится к кузову или раме через кронштейн.

Основная задача подшипника – компенсировать вибрации и биения вала при работе, минимизируя нагрузку на шлицевые соединения и другие узлы трансмиссии. Его исправность напрямую влияет на уровень шумов, вибраций на кузове ("дрожь руля", гулы при разгоне) и долговечность карданной передачи. Неисправность проявляется характерным воем или гудением на определенных скоростях, усиливающимся при нагрузке.

Ключевые особенности и признаки износа

Конструкция подшипника на Ниве Шевроле включает:

Закрытый шариковый подшипник – защищен от грязи сальником, не обслуживается (не требует смазки)
Резиновый демпфер – гасит колебания, снижает вибрации
Металлический корпус с крепежными ушами – для жесткой фиксации на кронштейне

Типичные причины выхода из строя:

Разрушение резинового демпфера от старения или масляных пятен
Износ сепаратора или шариков подшипника из-за попадания абразива/влаги
Деформация посадочного места или кронштейна после ударов

Диагностика: Проверяется покачиванием кардана вверх-вниз при поднятом автомобиле, прослушиванием стетоскопом на работающем двигателе (характерный гул), визуальным контролем трещин в резине и люфтов.

Симптом	Возможная причина
Гул на скорости 60-80 км/ч	Начальная стадия износа подшипника
Вибрация при разгоне	Разрушение демпфера, дисбаланс вала
Стук при трогании/торможении	Критический люфт в подшипнике

Замена выполняется в сборе с карданным валом или отдельно при наличии разборной конструкции. Обязательна последующая балансировка вала. Использование неоригинальных аналогов часто приводит к сокращению ресурса и повторным вибрациям.

Лабиринтные уплотнения: предотвращение утечек

Лабиринтное уплотнение в раздаточной коробке (раздатке) Нива Шевроле представляет собой неконтактный тип уплотнения вращающихся валов. Его основная задача – предотвратить утечку трансмиссионного масла из картера раздатки вдоль выходных валов (переднего и заднего приводов) и входного вала (со стороны коробки передач), а также защитить внутренние полости от попадания воды, грязи и пыли снаружи.

Принцип действия основан на создании сложного, многоступенчатого пути (лабиринта) для масла или загрязнений. Этот путь формируется системой чередующихся кольцевых канавок на валу и выступов (буртиков) на внутренней поверхности неподвижного корпуса уплотнения (сальника), или наоборот. Масло, стремящееся вытечь наружу под действием центробежной силы и давления, попадает в эти канавки.

Конструкция и работа лабиринта

На валах раздатки Нива Шевроле (переднем, заднем, первичном) выполнены прецизионные спиральные канавки специального профиля. Неподвижная часть уплотнения, запрессованная в корпус раздатки, имеет гладкую цилиндрическую поверхность, образующую с валом небольшой радиальный зазор (десятые доли миллиметра). Спиральные канавки на валу направлены таким образом, что при его вращении создается эффект "выкачивания" масла обратно внутрь картера раздатки. Вода и грязь, пытающиеся проникнуть снаружи, отбрасываются центробежной силой и также задерживаются лабиринтом.

Ключевые особенности лабиринтных уплотнений в раздатке Нива Шевроле:

Отсутствие трения: Нет контакта трущихся поверхностей, что исключает износ самого уплотнения и вала, обеспечивает долгий срок службы.
Надежность: Устойчивость к перепадам температур, вибрациям, загрязнениям по сравнению с резиновыми сальниками.
Самовосстанавливающийся эффект: Способность сохранять уплотняющие свойства даже при небольшом износе или биении вала благодаря зазору.
Зависимость от зазора: Эффективность напрямую определяется точностью изготовления и сохранением оптимального радиального зазора между валом и корпусом уплотнения.
Требовательность к чистоте масла: Попадание крупных абразивных частиц в зазор может привести к ускоренному износу поверхностей и увеличению зазора, снижающему эффективность уплотнения.

Основные параметры лабиринтных уплотнений раздатки:

Параметр	Значение/Описание
Тип канавок	Спиральные (левозаходные или правозаходные в зависимости от направления вращения вала)
Радиальный зазор	0.1 - 0.3 мм (критичен, увеличение ведет к течи)
Материал вала	Сталь (поверхность канавок должна быть чистой, без задиров)
Материал корпуса уплотнения	Алюминиевый сплав или сталь

Состояние лабиринтных уплотнений напрямую влияет на герметичность раздаточной коробки. Увеличение зазора из-за естественного износа, повреждения канавок или биения вала приводит к появлению течей масла на соответствующих валах. Контроль зазора и состояния поверхностей – важный аспект диагностики и ремонта раздатки Нива Шевроле.

Типичные шумы раздатки при работе

Раздаточная коробка (РК) Нивы-Шевроле в исправном состоянии работает с ровным, умеренным гулом. Появление посторонних звуков – прямой индикатор износа или неисправности компонентов.

Характер шума зависит от типа повреждения, режима движения (разгон, торможение, постоянная скорость) и нагрузки. Игнорирование акустических сигналов приводит к прогрессирующим поломкам и дорогостоящему ремонту.

Распространенные шумы и их причины

Постоянный гул/вой: Износ подшипников (особенно первичного вала), недостаток масла или его низкое качество. Интенсивность меняется со скоростью.
Стук/лязг при переключении передач: Люфт в шлицевых соединениях валов, износ муфт или подшипников промежуточного вала.
Рычание/скрежет при включении полного привода: Проблемы с синхронизатором муфты блокировки межосевого дифференциала, износ зубьев шестерен.
Металлический стук на холостом ходу: Критический износ подшипников вторичного вала или дифференциала, ослабление крепления РК к кузову.
Хруст/вибрация при разгоне: Деформация карданного вала, воздействующая на РК, разрушение подвесного подшипника.

Важно: Шум часто сопровождается вибрацией на кузове или рычаге КПП. Для точной диагностики проверьте уровень и состояние масла, люфты карданов, крепежные элементы перед разборкой РК.

Люфт валов: допустимые значения

Осевой люфт валов раздаточной коробки (РК) Нива Шевроле – критический параметр, напрямую влияющий на ресурс узла и уровень вибраций. Чрезмерный зазор приводит к ускоренному износу подшипников, сальников и шестерён, а также к появлению гула при движении. Контроль люфта обязателен при диагностике или после ремонта РК.

Допустимые значения регламентированы производителем и зависят от направления измерения. Осевой люфт (вдоль оси вала) должен укладываться в строгие пределы, в то время как радиальный (перпендикулярно оси) практически недопустим. Пренебрежение нормативами провоцирует разрушение зубчатых зацеплений и потерю герметичности.

Нормативные показатели

Для основных валов РК действуют следующие стандарты:

Ведущий вал (первичный): Осевой люфт – 0,05–0,15 мм. Радиальный люфт – не допускается (максимум 0,01 мм как следствие теплового расширения).
Промежуточный вал: Осевой люфт – 0,05–0,15 мм. Радиальный люфт – строго 0 мм.
Вал привода заднего моста: Осевой люфт – 0,05–0,15 мм. Радиальный люфт – 0,01–0,03 мм (контролируется регулировкой подшипников).

Проверка выполняется индикаторным нутромером или часового типа при снятой РК или крышке. Валы фиксируются, а усилие прилагается попеременно в обоих направлениях. Превышение значений требует регулировки (установка/замена прокладок под фланцы, подбор распорных колец) или замены изношенных деталей (подшипники, втулки, шестерни).

Вал	Осевой люфт (мм)	Радиальный люфт (мм)	Метод регулировки
Ведущий (первичный)	0,05–0,15	0 (не допускается)	Замена прокладок под фланец
Промежуточный	0,05–0,15	0	Подбор распорной втулки/колец
Привода заднего моста	0,05–0,15	0,01–0,03	Регулировка гайки подшипников

Важно: Замеры проводятся на чистом, сухом узле без следов масла. После регулировки обязательна проверка плавности вращения валов рукой – вращение должно происходить без заеданий и ощутимых ступенчатых усилий. Игнорирование допустимых люфтов гарантированно приводит к дорогостоящему ремонту РК и смежных агрегатов трансмиссии.

Течь масла из-под сальников раздаточной коробки

Основные причины течи масла связаны с износом или повреждением сальниковых уплотнений. Резиновые элементы со временем теряют эластичность, покрываются микротрещинами и перестают обеспечивать герметичность. Повышенный износ ускоряется при попадании грязи, песка или эксплуатации с несоответствующим типом масла.

Критичными точками являются сальники приводных валов (переднего и заднего), а также уплотнение рычага переключения режимов. Дополнительным фактором становится износ посадочных мест под сальники на валах или корпусе раздатки, что приводит к люфту и нарушению прилегания уплотнителя.

Диагностика и устранение

Для локализации проблемы очистите корпус раздатки от загрязнений и запустите двигатель на нейтральной передаче. Вращайте карданные валы вручную, отслеживая место утечки. Обязательно проверьте уровень масла в раздатке – его превышение вызывает рост давления и выдавливание через сальники.

Порядок замены сальника:

Демонтируйте карданный вал соответствующей оси
Снимите стопорное кольцо и фланец крестовины
Извлеките дефектный сальник монтажным крюком
Очистите посадочное место от остатков масла и грязи
Смажьте кромку нового сальника маслом и запрессуйте его оправкой
Установите фланец, затяните гайку с рекомендованным моментом

При замене сальника рычага переключения потребуется демонтаж раздаточной коробки. Используйте только оригинальные сальники – несоответствие размеров или материала приведет к повторной течи. После ремонта контролируйте отсутствие подтеканий первые 500-700 км пробега.

Тип сальника	Расположение	Характерные признаки износа
Сальник переднего вала	Вывод к переднему кардану	Масляные пятна на картере КПП
Сальник заднего вала	Вывод к заднему кардану	Замасливание днища и топливного бака
Уплотнение рычага	Верхняя крышка раздатки	Масло на корпусе раздатки под рычагом

Заедание механизма переключения

Заедание механизма переключения раздаточной коробки на Ниве-Шевроле чаще всего возникает из-за нарушения взаимодействия тяг привода или внутренних компонентов. Основной симптом – невозможность перевести рычаг в нужное положение либо его фиксация в нейтрали, сопровождающаяся характерным металлическим скрежетом или полным отсутствием движения. Игнорирование проблемы приводит к ускоренному износу вилок переключения, шестерен и подшипников валов.

Критически важно исключить попытки силового переключения – это провоцирует деформацию тяг, поломку пластиковых втулок кулисы или срез зубьев на муфтах. Первичная диагностика всегда начинается с проверки люфта и целостности внешних элементов привода под автомобилем, так как коррозия, механические повреждения или ослабление крепежа встречаются чаще, чем внутренние неисправности.

Типичные причины заедания

Деформация тяг привода: Удар о препятствие, коррозия или физический изгиб нарушают геометрию системы.
Износ пластиковых втулок кулисы: Разрушение втулок увеличивает люфт, смещая точки фиксации рычага.
Заклинивание штока выбора режима: Загрязнение, отсутствие смазки или коррозия на штоке под защитным чехлом.
Повреждение вилок переключения: Искривление или износ рабочих поверхностей вилок, удерживающих муфты.
Неполное выключение сцепления: "Ведущая" передача в КПП блокирует первичный вал раздатки.

Последовательность проверок

Визуальный осмотр тяг, рычагов и мест крепления на предмет деформаций и трещин.
Проверка состояния втулок кулисы в салоне (под резиновым чехлом рычага).
Контроль уровня и качества масла в раздаточной коробке (металлическая стружка – тревожный признак).
Оценка хода штока выбора режимов (требуется снятие пластиковой крышки на корпусе раздатки).
Проверка корректности работы сцепления (ход педали, отсутствие воздуха в системе).

Признак	Вероятная причина	Действие
Рычаг перемещается туго по всем направлениям	Коррозия штока, закисание втулок кулисы	Очистка, смазка штока, замена втулок
Заедание только в одном положении (например, "пониженная")	Деформация тяги, износ вилки, сколы на муфте	Регулировка привода, разборка раздатки
Рычаг не фиксируется, выскакивает из положения	Поломка пружины фиксатора, износ шарика стопора	Замена пружины, шарика, проверка посадочных гнезд

Важно: После устранения внешних причин заедания (привод, кулиса) и сохранении симптомов обязательна разборка раздаточной коробки. Диагностика внутренних компонентов (вилки, муфты, валы) требует специального оборудования и навыков.

Стуки при включении понижающей передачи на раздатке Нива Шевроле

Характерный стук или удар при активации понижающей передачи в раздаточной коробке Нива Шевроле обычно связан с люфтами в трансмиссии. Основная причина – нарушение синхронизации вращения валов из-за износа компонентов при переключении без полной остановки автомобиля.

Переключение должно осуществляться строго на стоящем авто с выжатым сцеплением. Попытки включения "на ходу" даже при небольшой скорости провоцируют ударные нагрузки на шестерни и валы, ускоряя износ ответственных узлов.

Ключевые источники стука

Износ шлицевого соединения между раздаткой и карданным валом
Зазоры в подшипниках первичного/вторичного валов раздатки
Деформация или выработка вилки переключения понижающей передачи
Ослабление крепления раздаточной коробки к кузову

Симптом	Вероятная причина	Способ диагностики
Единичный удар при включении	Выработка шлицов кардана	Проверка люфта соединения вручную
Многократные стуки после переключения	Разрушение подшипников валов	Анализ шума на подъемнике под нагрузкой
Вибрация + стук	Ослабленные крепежные болты	Контрольный момент затяжки (75-95 Н·м)

Критические последствия игнорирования: усиление ударных нагрузок приводит к сколам зубьев шестерен, разрушению подшипников и деформации валов. Требуется немедленная диагностика при появлении стука – дальнейшая эксплуатация усугубляет повреждения.

Проверить состояние карданных валов (люфт не более 0.5 мм)
Контролировать уровень масла в раздатке (объем 0.8 л, допуск GL-5)
Запретить переключение на скорости свыше 5 км/ч

Диагностика состояния цепи привода

Проверка состояния цепи привода раздаточной коробки Нива-Шевроле требует комплексного подхода. Основные симптомы износа включают характерный металлический лязг при переключении передач, вибрацию на скорости свыше 60 км/ч и нестабильную работу полного привода.

Первичная диагностика начинается с визуального осмотра через смотровое окно раздатки (расположено на задней крышке). Цепь с критическим износом провисает более чем на 6-8 мм, а звенья имеют выраженные следы выработки. Обязательно проверяется уровень масла и отсутствие металлической стружки на магнитной пробке.

Методы контроля натяжения цепи

Замер прогиба: Штангенциркулем измеряют отклонение цепи от прямой линии между звездами при повороте фланца
Диагностика люфтов: Фиксация карданного вала и проверка угла свободного хода выходного вала раздатки
Акустический тест: Прослушивание стуков при резком сбросе газа на 3-4 передаче

Параметр	Норма	Требует замены
Прогиб цепи	5-6 мм	>8 мм
Угол люфта	до 15°	>20°
Толщина звена	7.0-7.2 мм	<6.8 мм

Важно: При замене цепи обязательна установка новых ведущей и ведомой звезд, а также проверка состояния натяжителя и сальников. Игнорирование сопряженных деталей приводит к ускоренному износу новой цепи.

Регулировка привода переключения режимов

Регулировка привода необходима для четкого включения режимов раздаточной коробки и предотвращения самопроизвольного выключения передач. Точная настройка устраняет хруст при переключении, снижает износ вилок и муфт, а также обеспечивает полное зацепление шестерен. Процедура выполняется при замене тяг или карданных валов, после ремонта раздатки, либо при появлении проблем с переключением.

Основные регулировочные элементы привода – тяга переднего моста и центральная тяга. Работы требуют доступа к раздатке снизу автомобиля, предварительной очистки узла от грязи и проверки целостности втулок, пальцев и пружин тяг. Регулировку проводят на подъемнике или эстакаде при нейтральном положении основной КПП и стояночном тормозе.

Последовательность регулировки

Центральная тяга (режимы 2WD/4WD):
- Переведите рычаг в положение «4WD повышенная» (крайнее переднее)
- Ослабьте контргайки на регулировочной муфте тяги
- Вращайте муфту, добиваясь совпадения отверстий в рычаге раздатки и вилке тяги без усилий
- Зафиксируйте муфту контргайками
Тяга переднего моста (режимы повышенная/пониженная):
- Установите рычаг в «4WD повышенная»
- Ослабьте контргайки на регулировочной муфте тяги переднего моста
- Вращайте муфту до совпадения отверстий в рычаге включения пониженной передачи и вилке тяги
- Затяните контргайки, сохраняя положение

Контроль корректности: Проверьте включение всех режимов при работающем двигателе на стоящем автомобиле (с выжатым сцеплением). Ход рычага должен быть плавным, без заеданий и недожатий. Движение вперед в каждом режиме (включая блокировку дифференциала при наличии) не должно сопровождаться посторонними шумами.

Режим раздатки	Положение рычага	Регулируемая тяга
2WD	Крайнее заднее	Центральная
4WD повышенная	Крайнее переднее	Центральная и тяга ПМ
4WD пониженная	Крайнее переднее + влево	Тяга ПМ

Замена масла в раздаточной коробке Нива Шевроле

Замена масла в раздаточной коробке (РК) Нива Шевроле – обязательная процедура для поддержания работоспособности трансмиссии. Проводится согласно регламенту ТО (обычно каждые 45-60 тыс. км) или при визуальном ухудшении качества смазки.

Необходимо использовать только рекомендованные типы трансмиссионных масел, соответствующие спецификациям производителя. Объем масла в РК составляет примерно 0,8 литра.

Необходимые материалы и инструменты

Трансмиссионное масло GL-4 или GL-5 75W-90, 80W-85, 80W-90 (объем 1 литр)
Шприц для закачки масла (ручной или механический)
Ключи: рожковый на "12", головка на "19"
Емкость для слива отработанного масла (не менее 1 л)
Чистая ветошь
Новые медные шайбы для сливной и заливной пробок

Пошаговая процедура замены

Прогреть трансмиссию, совершив поездку 10-15 км.
Установить автомобиль на ровную площадку/эстакаду.
Очистить зону сливной (нижней) и заливной (верхней) пробок РК от грязи.
Подставить емкость под сливное отверстие.
Открутить сливную пробку (ключ на "19") и полностью слить старое масло.
Завернуть сливную пробку с новой шайбой, затянуть с усилием 30-50 Нм.
Открутить заливную пробку (ключ на "12").
Залить новое масло через шприц до уровня нижней кромки заливного отверстия.
Завернуть заливную пробку с новой шайбой, затянуть с усилием 20-30 Нм.
Удалить потеки масла с корпуса РК ветошью.

Контрольные точки

Параметр	Значение
Объем масла	~0.8 л
Момент затяжки сливной пробки	30-50 Нм
Момент затяжки заливной пробки	20-30 Нм
Рекомендуемый класс вязкости	75W-90, 80W-85, 80W-90

После замены проверьте герметичность пробок в течение первых 100 км пробега. Использование масла GL-5 допустимо только при отсутствии GL-4, но требует более частой замены из-за агрессивных присадок к синхронизаторам.

Процедура проверки уровня масла

Проверка осуществляется на прогретом двигателе после 5-10 минут стоянки на идеально ровной поверхности. Заглушите мотор, откройте капот и найдите контрольный щуп раздаточной коробки в задней части моторного отсека, рядом с корпусом раздатки.

Щуп имеет желтое пластиковое кольцо для удобного захвата. Извлеките его полностью, используя салфетку для защиты рук от горячих элементов. Тщательно протрите наконечник ветошью без ворсовых волокон.

Вставьте чистый щуп обратно в горловину до фиксации
Снова извлеките щуп, удерживая вертикально
Визуально определите уровень масла по отметкам на наконечнике

Нормальный уровень находится строго между рисками MIN и MAX. Если масляная пленка ниже минимальной отметки – требуется долив. При уровне вблизи MAX доливка не нужна. Всегда используйте масло 75W-90 GL-4/GL-5.

Критические требования

Запрещено: проверка на холодном двигателе, использование несоответствующей смазки, превышение уровня MAX. Низкий уровень вызывает перегрев и ускоренный износ шестерен, избыточный – вспенивание и течи через сальники.

Снятие и установка раздатки: ключевые этапы

Перед началом работ подготовьте необходимый инструмент: набор головок, трещотку, съемник стопорных колец, домкрат, подставки под кузов. Убедитесь в наличии новой прокладки картера раздатки и герметика. Автомобиль должен стоять на ровной площадке с надежно зафиксированными колесами.

Обязательно слейте масло из раздаточной коробки через сливное отверстие. Отсоедините клеммы аккумулятора во избежание замыканий. Демонтируйте элементы, мешающие доступу: защиту картера, выхлопную систему в районе промежуточного вала, рычаги подвески (при необходимости).

Последовательность демонтажа

Отсоедините карданные валы:
- Пометьте взаимное положение фланцев маркером
- Снимите стопорные кольца крестовин
- Открутите гайки крепления карданов к фланцам
Отсоедините коммуникации:
- Тросы привода блокировки дифференциала
- Электропроводку датчиков (если установлены)
- Шланг сапуна
Установите домкрат под картер раздатки с деревянной проставкой
Открутите крепежные болты:

Тип крепления Количество Размер

К коробке передач 6 шт М13

Кронштейн к кузову 4 шт М12
Аккуратно сдвиньте раздатку назад по направляющим шпилькам
Плавно опустите домкрат и извлеките агрегат из-под автомобиля

Монтажные работы

Перед установкой тщательно очистите привалочные поверхности коробки передач и раздатки от старой прокладки. Нанесите тонкий слой герметика на новую прокладку (кроме моделей с резиновым уплотнителем). Совместите первичный вал раздатки со шлицами вторичного вала КПП.

Поднимите раздатку домкратом до соосности с коробкой передач. Введите монтажные шпильки в технологические отверстия для облегчения центровки. Затяните крепежные болты в три этапа крест-накрест с моментом 75-80 Нм. Подсоедините карданные валы в соответствии с ранее нанесенными метками.

Замена подшипников раздатки без снятия коробки

Основная сложность процедуры заключается в ограниченном пространстве для демонтажа крышки подшипника промежуточного вала и последующего извлечения самого подшипника. Требуется аккуратно приподнять раздаточную коробку, используя домкрат или монтажную подставку под опоры двигателя, чтобы создать минимально необходимый зазор между корпусом раздатки и тоннелем кузова. Это обеспечит доступ к крепежным элементам задней крышки.

Ключевым этапом является правильная фиксация валов раздаточной коробки для предотвращения их проворачивания при откручивании стопорной гайки хвостовика заднего моста. Необходимо использовать специальный съемник для демонтажа подшипника с вала, избегая ударных воздействий, которые могут повредить посадочные места или сместить сальники. Монтаж нового подшипника выполняется с применением оправки для равномерного запрессовывания.

Порядок действий и контрольные точки

Обязательные этапы работы включают:

Демонтаж карданных валов и защитного кожуха
Снятие фланца заднего моста (отвернуть стопорную гайку с фиксатором)
Откручивание 6 болтов крепления задней крышки подшипника
Аккуратное выбивание крышки при помощи монтажной лопатки
Извлечение стопорного кольца подшипника съемником
Нагрев нового подшипника до 80-90°C перед установкой

Критические моменты: После сборки необходимо проверить осевой люфт промежуточного вала (допуск 0,05-0,1 мм) и усилие вращения. Обязательна замена сальника фланца и герметика на привалочной плоскости крышки. Использование оригинальных подшипников (например, SKF VKBA 3530) гарантирует корректную посадку и ресурс.

Параметр	Значение
Момент затяжки гайки фланца	120-140 Н·м
Момент затяжки болтов крышки	24-30 Н·м
Тип герметика	Loctite 574 / ABRO 599

Особое внимание уделите чистоте посадочных поверхностей – попадание абразивных частиц при сборке вызывает ускоренный износ. Проверка уровня масла в раздатке после пробега 200-300 км обязательна.

Технология ремонта цепи привода раздаточной коробки Нива-Шевроле

Ремонт цепи привода требует последовательного выполнения операций с обязательной очисткой и дефектовкой компонентов. Критически важно соблюдать чистоту рабочей зоны во избежание попадания абразивных частиц в механизмы.

Предварительно необходимо демонтировать раздаточную коробку с автомобиля, предварительно слив масло. Работы выполняются на чистом верстаке с применением динамометрического ключа и специнструмента для фиксации валов.

Последовательность операций

Разборка РК:
- Снять заднюю крышку корпуса, отсоединить датчики
- Извлечь вилку включения переднего моста и ось сателлитов
- Демонтировать вал привода переднего моста с шестерней
Замена цепи:
- Фиксация ведущего и ведомого валов стопорными пластинами
- Снятие стопорных колец и демонтаж звездочек с валов
- Установка новой цепи марки Iwis или BF Goodrich (оригинальные аналоги)
Контроль параметров:
- Проверка совпадения меток на звездочках
- Измерение натяга цепи (прогиб 6-8 мм при усилии 50 Н)
- Контроль осевого люфта валов (не более 0,1 мм)

Компонент	Критерий износа	Допуск замены
Цепь	Удлинение более 3% от номинала	Обязательно
Звездочки	Заострение зубьев, трещины	Парная замена с цепью
Натяжитель	Износ пятки, заклинивание плунжера	При наличии дефектов

После сборки выполняется регулировка положения вилок переключения и заполнение маслом (SAE 75W-90 GL-5). Обкатка после ремонта: первые 500 км без экстремальных нагрузок с контролем температуры корпуса РК и уровня масла.

Восстановление посадочных мест под подшипники

Износ посадочных гнёзд под подшипники в картере раздаточной коробки Нива Шевроле возникает из-за вибраций, ударных нагрузок и естественного старения металла. Нарушение геометрии приводит к радиальным люфтам подшипниковых узлов, ускоренному разрушению роликовых элементов и масляному голоданию. Критичными являются посадочные места первичного вала, межосевого дифференциала и приводов передней/задней осей.

Основные методы восстановления включают расточку под ремонтные втулки, наплавку с последующей механической обработкой и применение эпоксидных композитов. Выбор технологии зависит от глубины выработки, доступности оборудования и требуемой ресурсоёмкости работ. При превышении износа 0.5 мм обязательна механическая обработка.

Технологии ремонта

Последовательность работ при разных способах восстановления:

Расточка с установкой бронзовых втулок:
- Развертка отверстия на 3-5 мм с обеспечением соосности
- Изготовление втулки с натягом 0.03-0.05 мм
- Запрессовка с фиксацией стопорным винтом
Аргонодуговая наплавка:
- Предварительный нагрев картера до 200°C
- Послойное нанесение присадочного металла
- Отжиг для снятия внутренних напряжений
Холодное восстановление полимерами:
- Фрезеровка канавок глубиной 1-2 мм
- Обезжиривание поверхности ацетоном
- Нанесение металлополимерного состава (Loctite 660)

Метод	Допустимый износ	Требуемое оборудование	Ресурс (тыс. км)
Ремонтные втулки	до 3.0 мм	Токарный станок, пресс	60-80
Наплавка	до 5.0 мм	Сварочный аппарат TIG, печь	100+
Полимерные составы	до 0.3 мм	Ручной инструмент	20-30

После механической обработки обязательна финишная хонинговка поверхности для обеспечения равномерного прилегания наружных обойм подшипников. При использовании втулок необходимо обеспечить смазочные канавки, совпадающие с заводскими масляными каналами. Для наплавленных поверхностей применяют упрочняющую обработку дробью.

Модификации раздаток для разных годов выпуска

Раздаточные коробки Нивы Шевроле претерпели несколько ключевых модификаций за время производства, направленных на повышение надежности и адаптацию к меняющимся техническим требованиям. Основные изменения касались конструкции валов, подшипниковых узлов и системы привода спидометра.

Наиболее значимые доработки связаны с переходом от механического тросового привода спидометра к электронным датчикам скорости, а также усилением ответственных узлов для снижения характерных шумов и вибраций. Эти изменения напрямую зависели от года выпуска автомобиля.

Эволюция конструкции

Период выпуска	Ключевые особенности	Отличия от предыдущих версий
2002–2009	Червячный привод механического спидометра Конические подшипники первичного вала Фланец крепления кардана на 6 болтах	Базовый вариант без датчиков ABS
2009–2014	Замена червячного привода на электронный датчик скорости Усиленные роликовые подшипники Модифицированные сальники валов	Появилась площадка под датчик ABS, изменена форма картера
2015–н.в.	Усиленные шестерни с улучшенной термообработкой Двухрядный подшипник вторичного вала Унифицированный фланец на 4 болта	Снижен уровень шума, повышена нагрузочная способность

Важно отметить, что все модификации сохранили совместимость по посадочным местам и кинематической схеме. Главное визуальное отличие – наличие/отсутствие резьбового отверстия под датчик скорости на задней крышке картера. При замене требуется учитывать тип привода спидометра и конфигурацию фланцев.

Тюнинг: установка пониженных передач

Основная цель установки пониженных передач в раздаточной коробке Нива Шевроле – радикальное улучшение внедорожных характеристик. Снижение передаточного числа на 15-40% обеспечивает многократный рост крутящего момента на колёсах, что критично для преодоления сложных препятствий, движения по глубокой грязи или песку, а также уверенной работы на крутых подъёмах. Это минимизирует риск заглохнуть двигателю и снижает нагрузку на сцепление.

Существуют два основных типа решений: замена штатных шестерён главной пары на пониженные (например, от 4.44 до 5.38) или установка дополнительного понижающего редуктора (демультипликатора) перед основным редуктором раздатки. Первый вариант дешевле и проще, но требует точного подбора совместимых деталей и квалифицированной сборки. Второй предоставляет возможность выбора между несколькими ступенями понижения прямо на ходу.

Ключевые аспекты модернизации

Технология замены главной пары: Процесс требует полной разборки раздаточной коробки. После демонтажа штатных шестерён дифференциала устанавливается новая пара с увеличенным передаточным числом. Критически важны точная регулировка зацепления шестерён (контроль пятна контакта) и зазоров подшипников для исключения преждевременного износа или заклинивания. Обязательна замена всех уплотнений и сальников.

Особенности установки демультипликатора: Узел монтируется между коробкой передач и раздаткой, что удлиняет карданный вал. Требуется:

Изготовление или покупка переходной плиты для крепления
Корректировка длины заднего кардана
Организация дополнительного рычага управления в салоне
Проверка зазоров на помятость днища или элементов выхлопа

Эксплуатационные последствия:

Плюсы	Минусы
Резкий рост проходимости на бездорожье	Повышенный шум и вибрации на высоких скоростях
Снижение нагрузки на двигатель и трансмиссию	Падение максимальной скорости на пониженном ряду
Возможность использовать более крупные колёса	Увеличенный расход топлива при активном использовании понижения

Важно: После установки обязательна обкатка (500-1000 км без экстремальных нагрузок) и контроль уровня масла в раздатке. Для компенсации возросших нагрузок рекомендуется усиление полуосей и ШРУСов. Регулярная замена трансмиссионного масла становится критичной.

Усиленные сальники для бездорожья

Стандартные сальники раздаточной коробки Нива-Шевроле не рассчитаны на экстремальные нагрузки при преодолении бездорожья. Постоянный контакт с грязью, водой, песком и ударные воздействия приводят к преждевременному износу уплотнений, утечкам масла и риску выхода из строя ответственных узлов трансмиссии.

Усиленные сальники разработаны специально для эксплуатации в тяжелых условиях. Они изготавливаются из термостойкой резины (чаще фторкаучука Viton), устойчивой к агрессивным средам и перепадам температур. Конструктивно дополняются многослойными пыльниками, армирующими кольцами и антивырывными манжетами, предотвращающими деформацию при механических воздействиях.

Ключевые особенности и преимущества

Основные отличия от штатных аналогов включают:

Повышенная герметичность за счет двух- или трехконтурной системы уплотнения, блокирующей проникновение абразивных частиц.
Армирование стальной пружиной для постоянного прижима к валу даже при биениях и вибрациях.
Усиленные губы сальника с канавками для отвода грязи и самоочистки в процессе вращения.

Критичные точки установки в раздатке:

Сальник ведущего вала – защищает входной вал от засорения и потери смазки.
Сальники дифференциалов – предотвращают утечки масла из межосевого и межколесных дифференциалов.
Уплотнения штока переключения – исключают попадание влаги в механизм управления.

Параметр	Штатный сальник	Усиленный сальник
Материал	Бутадиен-нитрильный каучук	Фторкаучук (Viton)
Рабочая температура	до -40...+100°C	до -30...+200°C
Защита от абразива	Одноступенчатая	Многоступенчатая с пыльником

Список источников

Официальная техническая документация от производителя содержит детализированные схемы и спецификации компонентов раздаточной коробки Нива Шевроле. Эти материалы включают руководства по эксплуатации, каталоги запчастей и сервисные бюллетени.

Специализированная автомобильная литература и экспертные публикации предоставляют анализ конструктивных особенностей, слабых мест и модификаций раздатки. Отдельное внимание уделяется сравнительным обзорам с аналогами других производителей.

Руководство по ремонту и техническому обслуживанию Chevrolet Niva (ВАЗ-2123)
Каталог деталей раздаточной коробки ВАЗ-2123
Технические отчеты испытательных полигонов АвтоВАЗа
Статьи в профильных изданиях: За рулем, Авторевю, 4х4 Club
Материалы отраслевых конференций по внедорожным трансмиссиям
Инженерные публикации о эволюции конструкции постоянного полного привода
Стенограммы технических вебинаров для дилерских сервисных центров

Тип крепления	Количество	Размер
К коробке передач	6 шт	М13
Кронштейн к кузову	4 шт	М12
