Разветвитель предохранителя - конструкция, подбор, монтаж и правила эксплуатации

Статья обновлена: 18.08.2025

Современный автомобиль насыщен электронными системами и дополнительными устройствами, питание которых требует подключения к бортовой сети.

Штатные блоки предохранителей часто не имеют свободных слотов для новых потребителей, а прямое подключение к проводке чревато перегрузками и возгораниями.

Разветвитель предохранителя – ключевое решение для безопасного и корректного добавления электрооборудования в автомобиль. Понимание его устройства, грамотный выбор, правильная установка и соблюдение рекомендаций по эксплуатации критически важны для надежности электросистемы и предотвращения аварийных ситуаций.

Что такое автомобильный разветвитель предохранителей?

Автомобильный разветвитель предохранителей (Fuse Tap) – это компактное электротехническое устройство, предназначенное для подключения дополнительного электрооборудования к штатному блоку предохранителей машины. Его конструкция позволяет задействовать существующие цепи без вмешательства в заводскую проводку, обеспечивая безопасное распределение тока.

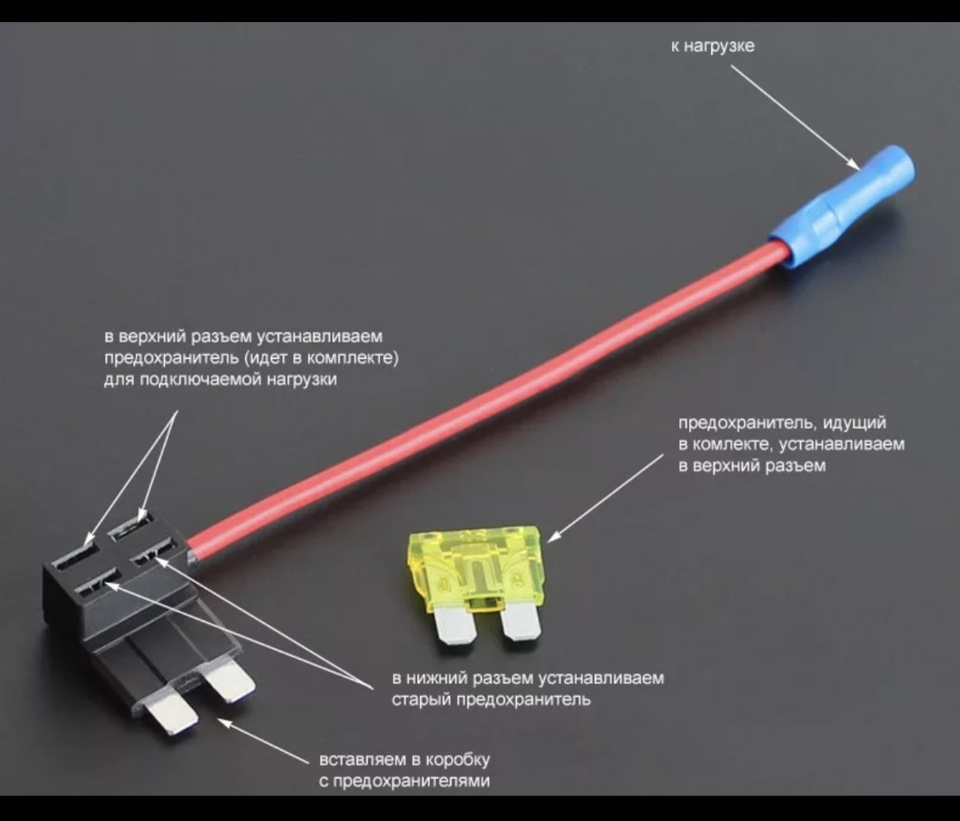

Устройство выполнено в виде пластикового корпуса с контактными ножками, повторяющими форму оригинального предохранителя. Внутри расположены две параллельные цепи: одна для штатной системы автомобиля, другая – для нового оборудования, каждая со своим предохранителем. Это исключает перегрузку основной цепи при добавлении потребителей.

Ключевые особенности устройства

Конструкция разветвителя включает:

• Два посадочных гнезда для предохранителей: штатного (оригинального) и дополнительного.
• Выходной провод с клеммой для подключения нового оборудования (например, видеорегистратора или сабвуфера).
• Поляризованные контакты, предотвращающие обратное подключение. Ножка для "плюса" питания обычно длиннее "нулевой".

Компонент	Назначение
Верхний предохранитель	Защита нового оборудования (номинал подбирается под нагрузку)
Нижний предохранитель	Защита штатной цепи автомобиля (дублирует оригинальный номинал)
Красный провод (+12V)	Подача напряжения на дополнительное устройство

Принцип работы основан на параллельном подключении: разветвитель вставляется вместо штатного предохранителя, забирая напряжение с его контактов. При этом:

- Основная цепь автомобиля защищена нижним предохранителем.

- Новая цепь изолирована верхним предохранителем.

При перегрузке любого контура срабатывает соответствующий предохранитель, не затрагивая соседние системы.

Основные конструктивные элементы разветвителя

Разветвитель предохранителей представляет собой компактное электротехническое устройство, состоящее из нескольких ключевых компонентов, обеспечивающих безопасное распределение питания в бортовой сети автомобиля. Его конструкция разработана для простой интеграции в штатные блоки предохранителей без необходимости модификации проводки.

Физическая основа устройства – литой корпус из термостойкого пластика, устойчивого к вибрациям и перепадам температур. Корпус содержит точные посадочные места для всех функциональных элементов и обеспечивает их защиту от влаги и короткого замыкания.

Функциональные компоненты

• Входной штекер – металлические контакты стандарта ISO/BLADE, повторяющие форму штатного предохранителя для надёжного соединения с гнездом блока
• Выходные клеммы – парные гнёзда для установки дополнительных предохранителей (обычно стандартов Mini, Micro или ATO)
• Силовые шины – медные проводники внутри корпуса, передающие ток от входного контакта к выходным клеммам
• Индикаторные цепи – светодиоды с токоограничивающими резисторами для визуального контроля исправности каждого контура (в модифицированных моделях)

Элемент	Материал	Функция
Корпус	Полиамид (PA66)	Механическая защита и изоляция компонентов
Контакты	Лужёная медь	Передача тока с минимальным сопротивлением
Предохранительные колодки	Никелированная сталь	Надёжный зажим плавких вставок

Критически важным элементом является разделительная перегородка между клеммами, предотвращающая перегрев и электрическую дугу. Толщина токоведущих шин рассчитывается исходя из максимального тока нагрузки – обычно от 1.0 до 2.0 мм² для обеспечения запаса по мощности.

Защитная пластиковая крышка модуля: назначение

Основная задача пластиковой крышки на разветвителе – обеспечить физическую защиту внутренних компонентов модуля. Она служит барьером, предохраняющим контакты предохранителей, проводники и точки подключения от прямого контакта с посторонними предметами, пылью, влагой и грязью, неизбежно присутствующими в условиях эксплуатации автомобиля.

Крышка предотвращает случайное короткое замыкание, которое может возникнуть при контакте токоведущих частей с металлическими элементами кузова или инструментами во время обслуживания. Она также минимизирует риск окисления контактов из-за воздействия влаги и агрессивных сред, поддерживая надежность электрического соединения.

Ключевые функции защитной крышки:

• Изоляция токоведущих частей: Исключает опасность случайного касания и короткого замыкания на массу.
• Защита от загрязнений: Препятствует проникновению пыли, грязи, брызг воды и технических жидкостей.
• Предотвращение окисления: Снижает воздействие влаги и коррозионно-активных веществ на контакты.
• Фиксирование предохранителей: Помогает удерживать предохранители в гнездах, предотвращая их вибрационное выпадение.
• Защита от механических повреждений: Оберегает пластиковый корпус и элементы разветвителя от сколов и ударов.

Электрическая схема стандартного разветвителя цепи

Стандартный разветвитель имеет трехточечную схему подключения, повторяющую конфигурацию штатного гнезда предохранителя. Основные элементы включают входной контакт (Input), два выходных контакта (Output 1 и Output 2), а также два независимых предохранительных слота. Конструкция выполнена в виде литого пластикового корпуса с интегрированными токопроводящими шинами.

Электрическая цепь организована по параллельному принципу: входное напряжение одновременно подается на оба предохранителя через общую шину питания. Первый предохранитель (F1) защищает исходную цепь автомобиля, второй (F2) – дополнительное оборудование. Гальванической развязки между цепями нет, что требует строгого соблюдения токовой нагрузки.

Распределение контактов

Контакт	Назначение	Тип защиты
Центральный	Вход питания (12V)	Без предохранителя
Левый/правый	Выход на штатное оборудование	Предохранитель F1
Противоположный	Выход на дополнительное оборудование	Предохранитель F2

Критические особенности схемы:

• Параллельное питание цепей без взаимного отключения
• Общая точка отказа при КЗ на входном контакте
• Отсутствие диодной изоляции между Output 1 и Output 2
• Риск перегрузки шины питания при некорректном подборе номиналов F1/F2

Виды разветвителей предохранителей: параллельные и последовательные

Разветвители предохранителей классифицируются по схеме подключения дополнительных цепей к штатной проводке автомобиля. Два основных типа – параллельные и последовательные – принципиально отличаются алгоритмом интеграции в электросистему и функциональными возможностями. Правильный выбор конструкции напрямую влияет на безопасность эксплуатации и корректную работу потребителей.

Ключевое различие между типами заключается в методе подключения нагрузки: параллельные разветвители создают независимые цепи, тогда как последовательные встраивают новые устройства в существующую линию. Эта особенность определяет сферу применения, допустимую нагрузку и требования к установке каждого варианта.

Характеристики типов разветвителей

• Параллельные (шунтирующие) разветвители:
  • Подключают дополнительную цепь непосредственно к источнику питания, минуя штатный предохранитель
  • Имеют отдельный плавкий элемент для новой линии
  • Не увеличивают нагрузку на заводскую электропроводку
• Последовательные (проходные) разветвители:
  • Встраиваются в разрыв существующей цепи после штатного предохранителя
  • Запитывают новые устройства через оригинальный плавкий элемент
  • Суммарный ток нагрузки не должен превышать номинал основного предохранителя

Критерий	Параллельный	Последовательный
Схема подключения	Прямое соединение с АКБ/блоком предохранителей	Врезка в штатную защищенную цепь
Защита новой цепи	Индивидуальный предохранитель	Зависит от основного предохранителя
Максимальная нагрузка	Определяется сечением проводника разветвителя	Ограничена номиналом штатного предохранителя
Типичное применение	Мощные потребители (инверторы, лебедки)	Маломощные устройства (гаджеты, подсветка)

При выборе типа разветвителя критически важно учитывать суммарную мощность подключаемого оборудования. Параллельные конструкции обязательны для энергоемких устройств (более 10А), тогда как последовательные подойдут только для маломощных дополнений. Нарушение этого правила ведет к перегреву проводки и риску возгорания.

Обслуживание требует регулярной проверки контактов на окисление и контроля соответствия номиналов предохранителей нагрузке. Запрещено устанавливать предохранители большего номинала "для надежности" – это провоцирует повреждение электропроводки вместо своевременного срабатывания защиты.

Материал корпуса и контактов: влияние на надежность и безопасность

Корпус разветвителя выполняет критически важные функции: защищает внутренние цепи от влаги, пыли и механических повреждений, предотвращает короткие замыкания и обеспечивает пожаробезопасность. Наиболее распространены два типа материалов:

Термостойкий пластик (полиамид, ABS-пластик) – отличается легкостью, хорошими диэлектрическими свойствами и стойкостью к вибрациям. Качественный пластик не поддерживает горение и сохраняет форму при нагреве. Дешевые варианты из низкосортного пластика могут деформироваться от высокой температуры, становиться хрупкими на морозе и растрескиваться, создавая риски замыкания.

Ключевые требования к материалам контактов

Контакты испытывают наибольшие электрические и термические нагрузки. Их материал определяет:

• Электропроводность – влияет на потери энергии и нагрев.
• Механическую прочность – сопротивляемость деформации при установке/снятии предохранителей.
• Коррозионную стойкость – предотвращает окисление, ведущее к росту сопротивления и перегреву.

Надежные производители используют:

1. Луженую медь – оптимальное сочетание высокой проводимости, пластичности и защиты от окисления. Покрытие оловом (лужение) значительно замедляет коррозию.
2. Фосфорную бронзу – прочнее меди, обладает пружинящими свойствами для надежного удержания предохранителя, устойчива к усталости металла.

Дешевые аналоги из стали, покрытой тонким слоем цинка или никеля, имеют существенные недостатки:

Материал	Недостатки	Риски
Сталь (оцинкованная/никелированная)	Высокое сопротивление, склонность к коррозии под покрытием, хрупкость	Сильный нагрев, искрение, оплавление корпуса, потеря контакта
Алюминиевые сплавы	Окисление поверхности, гальваническая коррозия при контакте с медью, ползучесть	Перегрев, нарушение электрического соединения, возгорание

Важно: Использование материалов, не соответствующих нагрузке (например, стальных контактов в цепях с током свыше 10А) или нестойких к высоким температурам (дешевый пластик), неизбежно ведет к перегреву, оплавлению, короткому замыканию и потенциальному возгоранию. Видимые признаки некачественных материалов – легкий вес разветвителя, магнитность контактов (указывает на сталь), мутный или хрупкий пластик корпуса.

Выбор правильного аккумуляторного модуля под гнездо в блоке предохранителей

Определите тип гнезда в блоке предохранителей вашего автомобиля – распространены стандарты ATO (прямоугольные, прозрачные), мини (ATM), микро (APM) или низкопрофильные варианты. Совпадение геометрии корпуса модуля с посадочным местом критично для надежной фиксации и контакта.

Сверьте номинальный ток нового модуля с характеристиками заменяемого предохранителя и требованиями защищаемой цепи. Превышение номинала вызовет перегрев проводки, а занижение – ложные срабатывания защиты. Учитывайте пусковые токи оборудования (например, для аудиосистем).

Ключевые параметры выбора

• Количество выходных разъемов: Соответствие числу подключаемых устройств с запасом 1-2 порта для будущих апгрейдов
• Качество контактов: Медные или латунные элементы с никелевым/оловянным покрытием, плотно удерживающие клеммы проводов
• Сечение подводящего кабеля: Минимум 4-6 мм² для токов до 20А с термоусадкой на соединениях
• Встроенная защита: Наличие диодной изоляции между портами для предотвращения обратных токов

Тип нагрузки	Рекомендуемый запас по току	Примеры оборудования
Постоянная	20-30% от рабочего тока	Видеорегистраторы, GPS-трекеры
Импульсная	40-50% от пикового тока	Компрессоры, мощные аудиоусилители

Отдавайте предпочтение модулям с прозрачной крышкой для визуального контроля целостности плавких элементов и цветовой маркировкой номиналов. Избегайте изделий с хрупким пластиком или размыкающимися при вибрации защелками.

1. Проверьте сертификацию – соответствие стандартам ISO 8820 или SAE J1284 гарантирует стабильность характеристик
2. Протестируйте посадку в штатное гнездо до фиксации – модуль не должен шататься или выступать над крышкой блока
3. Рассчитайте суммарную нагрузку всех потребителей – она не должна превышать 80% номинала основного предохранителя цепи

Определение необходимой силы тока добавленной цепи

Расчёт требуемой силы тока для новой цепи – критический этап при подключении оборудования через разветвитель предохранителей. Недостаточный номинал приведёт к постоянному перегоранию предохранителя, а завышенный создаст риск повреждения электропроводки или возгорания. Точное определение нагрузки гарантирует безопасную и стабильную работу всех потребителей.

Для вычислений необходимо проанализировать технические характеристики подключаемого устройства. Основным ориентиром служит мощность потребления (в ваттах), указанная производителем в документации или на корпусе. Если данные недоступны, потребуются прямые замеры мультиметром при максимальной нагрузке устройства.

Формула расчёта и практические шаги

Сила тока (в амперах) рассчитывается по формуле:

I = P / U

где:
I – сила тока (А),
P – мощность устройства (Вт),
U – напряжение бортовой сети (стандартно 12В или 13,8В при работающем двигателе).

Последовательность действий:

1. Зафиксируйте паспортную мощность устройства (например, 60 Вт).
2. Разделите мощность на напряжение сети (60 Вт / 12 В = 5 А).
3. Добавьте 20-30% запаса: 5 А × 1,3 = 6,5 А.
4. Выберите ближайший стандартный номинал предохранителя (в данном случае 7,5 А или 10 А).

Важные нюансы:

• Для импульсных потребителей (компрессоры, двигатели) учитывайте пусковой ток, превышающий номинальный в 2-3 раза.
• При подключении нескольких устройств к одному разветвителю суммируйте их токи.
• Всегда используйте предохранитель с номиналом ниже допустимого тока проводки.

Пример устройства	Мощность (Вт)	Расчётный ток (А)	Рекомендуемый предохранитель (А)
LED-подсветка салона	24	24/12=2 → 2.6 (с запасом)	3
Автомагнитола	120	120/12=10 → 13	15
Портативный холодильник	80	80/12=6.7 → 8.7	10

Проверьте соответствие сечения проводников расчётному току. Для медных проводов при 12В:
• 3 А → 0.5 мм²
• 10 А → 1.5 мм²
• 20 А → 2.5 мм². Убедитесь, что разветвитель и гнездо штатного блока предохранителей поддерживают выбранный номинал.

Расчет суммарной нагрузки при использовании разветвителя

Определение суммарной потребляемой мощности всех устройств, подключенных через разветвитель, является критически важным этапом перед установкой. Невыполнение этого расчета ведет к перегреву проводки, расплавлению пластика корпуса разветвителя и выходу из строя штатного предохранителя автомобиля.

Для корректного расчета необходимо выяснить два ключевых параметра: номинальный ток цепи, в которую устанавливается разветвитель (указывается на штатном предохранителе), и общее энергопотребление подключаемых устройств. Суммарная нагрузка всех потребителей на разветвителе должна быть существенно ниже максимально допустимой для данной цепи.

Процедура расчета и ключевые принципы

Последовательность действий:

1. Определите номинал цепи: Найдите штатный предохранитель цепи (например, прикуриватель), куда будет устанавливаться разветвитель. Его номинал (в Амперах, А) – это максимально допустимый ток для этой цепи (например, 15А).
2. Суммируйте мощность устройств: Сложите мощность (в Ваттах, Вт) всех приборов, которые будут одновременно работать от разветвителя. Данные указываются на корпусе устройства или в инструкции.
3. Рассчитайте потребляемый ток: Преобразуйте суммарную мощность (P) в ток (I) по формуле: I = P / U, где U – напряжение бортовой сети (обычно 12В для легковых авто при выключенном двигателе, 13.5-14.5В при работающем). Для расчета используйте минимальное напряжение 12В для запаса прочности.
4. Сравните значения: Полученный суммарный ток потребления (I) должен быть меньше номинала штатного предохранителя (желательно не более 80% от номинала).

Пример расчета:

Устройство	Мощность (Вт)
Видеорегистратор	10
Зарядка смартфона	15
USB-освещение	5
Суммарная мощность (P):	30 Вт

Расчет тока (I): I = P / U = 30 Вт / 12 В = 2.5 А.

Проверка: Если номинал штатного предохранителя цепи 15А, то 2.5А < 15А. Запас значительный, подключение безопасно.

Критические правила безопасности:

• Никогда не превышайте номинал: Суммарный ток через разветвитель должен быть строго меньше тока штатного предохранителя цепи.
• Учитывайте пиковую нагрузку: Некоторые приборы (холодильники, компрессоры) имеют пусковой ток, значительно превышающий номинальный. Используйте пиковое значение в расчетах для таких устройств.
• Запас мощности обязателен: Рекомендуется оставлять запас не менее 20-30% от номинала предохранителя. Для цепи 15А безопасная постоянная нагрузка – до 10-12А.
• Мощность разветвителя: Выбирайте разветвитель, чьи собственные компоненты (провода, контакты, встроенные предохранители) рассчитаны на суммарную мощность, превышающую вашу расчетную нагрузку.

Оригинальные vs неоригинальные разветвители: риски дешевых аналогов

Оригинальные разветвители проектируются с учетом специфики электросистемы конкретного автомобиля, включая номиналы силы тока, температурный режим работы и вибростойкость. Они проходят обязательные испытания на соответствие стандартам безопасности (ISO, SAE), а материалы корпуса и контактов обеспечивают надежное соединение и защиту от перегрева.

Дешевые аналоги часто изготавливаются из низкосортных материалов: тонкий пластик, склонный к деформации при нагреве, и контакты с малым содержанием меди. Это приводит к критическим проблемам: повышению переходного сопротивления, искрению, оплавлению корпуса и риску возгорания. Гарантия производителя на такие изделия обычно отсутствует.

Ключевые риски неоригинальных разветвителей

• Пожарная опасность: Перегрев из-за плохого контакта или использования сплавов с высоким сопротивлением.
• Коррозия контактов: Использование неоцинкованных металлов ускоряет окисление.
• Неплотная посадка в блок: Вибрации вызывают расшатывание, что нарушает целостность цепи.
• Ложные срабатывания предохранителей: Скачки сопротивления провоцируют перегрузки.

Параметр	Оригинал	Дешевый аналог
Материал контактов	Луженая медь/латунь	Сталь/алюминий с медным покрытием
Толщина проводников	Соответствует нагрузке	Занижена на 20-40%
Защита от коррозии	Гальваническое покрытие	Отсутствует или некачественное

При выборе обращайте внимание на полное соответствие номиналам предохранителей, наличие сертификатов и отзывов. Установка несертифицированных аналогов может аннулировать гарантию на электропроводку автомобиля. Для ответственных цепей (ЭБУ, топливная система) использование оригинальных компонентов обязательно.

Комплектация разветвителя: кабель включения, провода, крепеж

Стандартная комплектация автомобильного разветвителя предохранителей включает три ключевых элемента: кабель включения для подключения к источнику питания, набор проводов для соединения с потребителями и крепежные компоненты для фиксации устройства. Каждый элемент выполняет критическую роль в обеспечении безопасной и стабильной работы электросистемы транспортного средства.

Качество материалов и соответствие компонентов нагрузочным характеристикам напрямую влияет на надежность всей конструкции. Провода должны иметь термостойкую изоляцию и корректное сечение, кабель включения обязан обеспечивать плотный контакт с гнездом предохранителя, а крепеж – гарантировать виброустойчивость разветвителя при эксплуатации в условиях тряски.

Детализация компонентов

• Кабель включения: Медный провод в негорючей изоляции с коннектором-колодкой для подключения к штатному гнезду предохранителя. Длина обычно составляет 15-30 см, сечение соответствует номиналу цепи (чаще 1.5-4 мм²).
• Провода: Набор цветных проводов (сечение 0.5-2.5 мм²) с предустановленными клеммами или разъемами для подключения оборудования. Оснащаются двойной изоляцией и маркировкой для упрощения монтажа.
• Крепеж: Пластиковые клипсы, двухсторонний термостойкий скотч или винтовые зажимы для фиксации корпуса разветвителя в монтажном блоке. Предотвращает смещение при вибрациях.

Поиск свободного гнезда предохранителя в бортовой сети

Определение незанятого слота критично для безопасного подключения нового оборудования без перегрузки существующих цепей. Свободные гнезда физически присутствуют в блоке предохранителей, но не задействованы в текущей схеме электропитания автомобиля.

Их поиск требует визуального осмотра и анализа схемы, так как внешне они могут быть неотличимы от рабочих гнезд. Важно убедиться, что выбранный разъем действительно не подключен к бортовой сети и рассчитан на требуемую нагрузку.

Порядок идентификации свободного гнезда

Выполняйте проверку поэтапно с соблюдением мер безопасности:

1. Отключите зажигание и снимите клеммы с аккумулятора перед началом работ
2. Изучите штатную схему блока предохранителей в руководстве по эксплуатации авто
3. Визуально сравните расположение элементов:
   • Наличие/отсутствие металлических контактов внутри гнезда
   • Цветовую маркировку или символы на корпусе блока
4. Используйте мультиметр в режиме прозвонки цепи:

   Проверка	Ожидаемый результат
   Напряжение относительно массы	0V при выключенном зажигании
   Сопротивление между контактами	∞ Ω (обрыв цепи)

Критические рекомендации: Никогда не используйте гнездо с установленными контактами, но без предохранителя – оно может быть запитано от шины. Предварительно проверьте напряжение на разъеме при включенных потребителях (фары, магнитола).

Идентификация назначения штатного предохранителя перед подключением

Определение функции существующего предохранителя в блоке – обязательный этап перед монтажом разветвителя. Подключение к неподходящей цепи вызовет перегрузку, повреждение оборудования или возгорание проводки. Штатные предохранители защищают конкретные потребители (фары, магнитолу, датчики), и их номинал строго соответствует мощности нагрузки.

Для идентификации используйте техническую документацию автомобиля: руководство по эксплуатации или электрическую схему конкретной модели. Если документация утеряна, найдите маркировку на крышке блока предохранителей – часто там нанесена схема с обозначением цепей и номиналов.

Методы точного определения

1. Визуальная проверка:
   • Сравните расположение предохранителя с официальной схемой блока
   • Найдите цифровое обозначение на корпусе предохранителя (например, "F23") и сопоставьте с легендой
2. Практическая проверка:
   • Извлеките предохранитель и проверьте работу систем (например: изъятие предохранителя стеклоочистителей отключит дворники)
   • Используйте мультиметр в режиме прозвонки для определения цепи при отключенном АКБ
3. Анализ характеристик:
   • Номинал силы тока (А) указывает на тип нагрузки: малые токи (5-10А) – датчики/освещение салона, высокие (15-30А) – мощные потребители (обогрев стекол, фары)
   • Цвет корпуса предохранителя соответствует стандартной цветовой маркировке номинала

Цвет корпуса	Номинал (А)	Типовые потребители
Коричневый	7.5	Датчики, подсветка
Красный	10	Звуковой сигнал, габариты
Синий	15	Стеклоподъемники, прикуриватель
Желтый	20	Обогрев зеркал, стоп-сигналы
Прозрачный/Белый	25-30	Обогрев стекол, вентилятор печки

Критические правила: Никогда не подключайтесь к цепям систем безопасности (ABS, подушек) и управления двигателем (ECU). Выбирайте для разветвителя цепи с периодическим или кратковременным потреблением энергии (прикуриватель, USB-зарядка, регистратор). Проверьте соответствие суммарной нагрузки нового оборудования номиналу штатного предохранителя.

Модуль выбора точки подключения цепи питания (+12В)

Выбор правильной точки подключения +12В для разветвителя предохранителей является критически важным шагом, определяющим безопасность и корректную работу как штатных систем автомобиля, так и подключаемых через разветвитель потребителей. Неверный выбор может привести к перегрузке цепи, повреждению оборудования, возгоранию или некорректному поведению электронных систем автомобиля.

Перед подключением необходимо четко определить требования подключаемого устройства к питанию (постоянное +12В или включение только при зажигании/ACC), его потребляемый ток, а также тщательно изучить схему электропроводки автомобиля или руководство по эксплуатации для идентификации назначения штатных цепей и номиналов их предохранителей.

Критерии и Рекомендации по Выбору Точки Подключения

Ключевые факторы при выборе цепи:

• Тип питания устройства:
  • Постоянное +12В (BATT/MEM): Требуется для устройств, которым необходимо питание при выключенном зажигании (часы, сигнализация, память магнитолы).
  • Зажигание (IGN/IG): Питание появляется только в положении ключа "Зажигание" или "Старт". Для устройств, работающих только во время поездки (радар-детектор, видеорегистратор, навигация).
  • Аксессуары (ACC): Питание появляется в первом положении ключа (ACC). Для потребителей, которые должны работать при "включенном радио" (мультимедиа, зарядки).
• Ток потребления: Суммарный ток (штатной цепи + подключаемого устройства) ни в коем случае не должен превышать номинал штатного предохранителя этой цепи. Всегда проверяйте номинал!
• Назначение штатной цепи: Избегайте подключения к цепям, критичным для безопасности (ABS, ESP, SRS (подушки безопасности), управление двигателем (ECU), топливный насос, фары). Используйте цепи неответственных потребителей (прикуриватель, магнитола, обогрев сидений, стеклоподъемники, стоп-сигналы).
• Доступность и Удобство монтажа: Выбранный монтажный блок и конкретный штекер предохранителя должны позволять удобно и надежно установить разветвитель.

Рекомендуемые и Запрещенные Точки:

Тип Цепи	Рекомендуется для	Цвета проводов (примерно)	Статус
Прикуриватель / 12V Socket	ACC или IGN (часто)	Желтый, Красный, Оранжевый	Рекомендуется (проверьте тип питания!)
Магнитола (Radio)	ACC (питание) + BATT (память)	ACC: Красный; BATT: Желтый	Рекомендуется (для ACC или BATT)
Пепельница (Ashtray Lamp)	ILL (подсветка) или ACC	Зеленый, Синий, Серый	Возможно (проверьте тип)
Стоп-сигналы (Stop Lamp)	IGN или постоянное (зависит от авто)	Красный, Красно-Черный	Возможно (проверьте номинал!)
ABS / ESP / SRS (Airbag)	Критичные системы безопасности	Разные (часто Желтые/Оранжевые)	Запрещено!
ECU (Engine Control Unit)	Управление двигателем	Разные	Запрещено!
Топливный насос (Fuel Pump)	Подача топлива	Разные (часто Черный/Красный)	Запрещено!
Фары (Headlights)	Основной свет	Белый, Синий, Желтый	Не рекомендуется (высокая нагрузка)

Важнейшие шаги перед подключением:

1. Отключите минусовую клемму АКБ. Обязательная мера безопасности.
2. Идентифицируйте цепь: Используйте тестер (мультиметр) для точного определения:
   • Напряжение при выключенном зажигании (должно быть ~0В для ACC/IGN, ~12.6В для BATT).
   • Напряжение в положении ключа ACC и IGN.
   • Напряжение при работающем двигателе (проверка стабильности).
3. Проверьте номинал штатного предохранителя выбранной цепи и убедитесь, что суммарный ток (штатный потребитель + новый) не превышает этот номинал.
4. Убедитесь в отсутствии CAN-шины на выбранной цепи (подключение посторонней нагрузки может нарушить цифровую коммуникацию). Если есть сомнения - выберите другую цепь.

Итог: Всегда подключайте разветвитель только к тем цепям, назначение и параметры которых вам точно известны и которые соответствуют требованиям подключаемого устройства по типу питания и току. Приоритет - цепи прикуривателя и магнитолы. Проверка мультиметром - обязательна.

Доведение провода до массы кузова: правильное место подключения

Качество подключения провода к массе кузова автомобиля является критически важным фактором для стабильной работы электрооборудования и предотвращения проблем. Неправильно выбранная или подготовленная точка подключения приводит к высокому переходному сопротивлению, что вызывает падение напряжения, нагрев соединения, нестабильную работу приборов и даже возгорание.

Цель подключения дополнительного провода массы – создать надежный электрический контакт с металлической частью кузова, которая служит общим "обратным" проводником для электрической цепи автомобиля. Кузов должен обладать достаточной проводимостью в выбранной точке.

Критерии выбора точки подключения массы

Абсолютно непригодные места:

• Окрашенные поверхности: Лакокрасочное покрытие – изолятор. Контакт через краску бесполезен.
• Элементы из пластика или композитов: Не проводят ток.
• Подвижные детали (двери, капот, крышка багажника): Вибрация разрушает соединение, гибкие перемычки ненадежны для основного контакта.
• Тонкостенные элементы или элементы с ржавчиной: Низкая механическая прочность, плохая проводимость.
• Вблизи источников тепла (выхлопная система, двигатель): Высокие температуры ускоряют окисление и разрушение контакта.
• В зонах прямого воздействия воды, грязи, реагентов: Ускоренная коррозия.

Идеальные точки подключения:

• Штатные точки массы кузова: Существующие болты/шпильки, к которым уже подключены другие провода массы от АКБ или основного жгута. Это заводские точки, гарантированно контактирующие с металлом кузова.
• Неокрашенные металлические поверхности кузова: Голый металл (часто под защитным покрытием или грунтом). Обязательно требуется тщательная очистка до блеска!
• Массивные силовые элементы: Лонжероны, поперечины, усилители – обеспечивают лучшую проводимость по сравнению с тонким листом.
• Стационарные, неподвижные части кузова: Пол моторного отсека, стойки, перегородка салона/багажника (при наличии доступа к металлу).

Алгоритм правильного подключения

1. Выбор точки: Определите подходящее место по критериям выше. Штатная точка – лучший вариант.
2. Подготовка поверхности:
   • Снимите защитное покрытие (если есть).
   • Тщательно зачистите место контакта до чистого металла (наждачная бумага, щетка по металлу, шабер). Удалите ВСЮ ржавчину, краску, грязь, окислы. Площадь контакта должна быть не меньше сечения подключаемого провода.
   • Обезжирьте поверхность (спирт, уайт-спирит).
3. Подготовка провода:
   • Используйте провод достаточного сечения (обычно не меньше сечения основного силового провода к устройству).
   • Обожмите наконечник (лучше медный луженый) под выбранный крепеж (обычно кольцевой или вилочный).
   • Наденьте термоусадку на провод у основания наконечника для защиты от перегиба и коррозии.
4. Монтаж:
   • Приложите наконечник провода к подготовленной точке.
   • Используйте стальную оцинкованную или латунную шайбу под головку болта/гайки.
   • По возможности нанесите токопроводящую смазку (на основе меди или графита) на контактирующие поверхности перед затяжкой для защиты от окисления.
   • Надежно затяните крепеж (болт, винт). Соединение должно быть механически прочным.
5. Защита:
   • Обработайте соединение и область вокруг него антикоррозийным составом (например, Литол, солидол) или специальным защитным лаком для электроконтактов, чтобы предотвратить попадание влаги и окисление. Избегайте попадания смазки *внутрь* самого контактного соединения, если не использовалась токопроводящая паста.

Проверка качества соединения

После подключения проверьте качество контакта:

1. Измерение напряжения: При работающем потребителе замерьте напряжение между "+" клеммой потребителя и чистой точкой на корпусе потребителя, а затем между этой точкой на корпусе потребителя и основной массой кузова (например, минусовой клеммой АКБ). Падение напряжения между корпусом устройства и массой кузова должно быть близко к нулю (менее 0.1-0.2 В при нагрузке).
2. Измерение сопротивления: При выключенном зажигании измерьте сопротивление между наконечником установленного провода массы и надежной точкой на кузове (минус АКБ). Сопротивление должно быть близко к нулю Ом (доли Ома).

Последствия неправильного подключения: Повышенное сопротивление массы приводит к падению напряжения на соединении. Это проявляется как: тусклый свет фар, медленная работа стеклоподъемников или стартера, нестабильная работа двигателя (особенно инжектора и датчиков), сбои в работе аудиосистемы, нагрев места соединения, искрение, оплавление изоляции и высокий риск возгорания. Надежный контакт с массой кузова – основа безопасности и стабильности автомобильной электросети.

Надежная фиксация и защита новых проводов от повреждения

Жестко закрепите все добавленные кабели пластиковыми хомутами или клипсами вдоль штатной проводки автомобиля, исключая провисание и контакт с подвижными элементами (рулевая колонка, педали), острыми кромками кузова или горячими поверхностями (двигатель, выхлопная система). Избегайте натяжения проводов в местах изгиба.

Обязательно используйте термостойкую гофру или тканую оплетку для изоляции всей длины нового провода, особенно на участках возле силового агрегатора или в подкапотном пространстве. Это предотвратит перетирание обшивкой, защитит от вибрации, брызг, высоких температур и случайного замыкания на кузов.

Ключевые методы защиты

• Точки крепления: Фиксируйте провод каждые 15-20 см, используя штатные отверстия в кузове или пластиковые кронштейны.
• Уязвимые зоны: При проходе через металлические перегородки применяйте резиновые или пластиковые втулки для защиты изоляции от перерезания.
• Соединения: Изолируйте скрутки или клеммы термоусадкой с клеевым слоем, избегайте изоленты из-за риска разматывания.

Угроза	Способ защиты	Материалы
Механическое трение/вибрация	Гофрированная трубка + хомуты	ПВХ-гофра, нейлоновые стяжки
Высокая температура	Термостойкая оплетка	Стекловолокно, силикон
Влага/химвоздействия	Герметизация соединений	Термоусадка с клеем, диэлектрическая смазка

1. Проверяйте целостность изоляции и надежность креплений при каждом ТО.
2. Не допускайте пересечения силовых и сигнальных проводов – размещайте их параллельно на расстоянии или под углом 90°.
3. Используйте провода с сечением, соответствующим нагрузке (с запасом 20-30%), и цветной маркировкой согласно схеме.

Герметизация места установки разветвителя от влаги и пыли

Надёжная изоляция контактов разветвителя от внешних воздействий критична для предотвращения окисления, коротких замыканий и некорректной работы электрооборудования. Влага и пыль, проникая в зону соединения, ускоряют коррозию металлических элементов, увеличивают переходное сопротивление и создают риски перегрева.

Герметизация требует комплексного подхода, учитывающего конструкцию конкретного разветвителя, особенности места монтажа в салоне или подкапотном пространстве, а также доступные материалы. Основные усилия направляются на защиту точек контакта между разветвителем и гнездами штатного блока предохранителей.

Методы и материалы для эффективной герметизации

• Специализированные диэлектрические смазки: Нанесение тонкого слоя токонепроводящей смазки (на основе силикона или вазелина) на контакты разветвителя перед установкой. Создаёт водоотталкивающий барьер, заполняет микронеровности.
• Термоусадочные трубки с клеевым слоем: Использование для изоляции проводов и мест их входа в корпус разветвителя. При нагреве трубка плотно обжимает провод, а внутренний клей расплавляется, обеспечивая герметизацию.
• Герметизирующие колпачки (при наличии): Установка штатных или совместимых резиновых/силиконовых колпачков поверх установленного разветвителя, если они предусмотрены конструкцией блока предохранителей.
• Диэлектрическая лента: Дополнительная обмотка мест соединений и оголённых участков контактов качественной изолентой с хорошей адгезией и стойкостью к температурам.

Ключевые рекомендации по обслуживанию:

1. Регулярно проверяйте состояние места установки, особенно после эксплуатации в условиях высокой влажности или запылённости.
2. При обнаружении следов влаги, конденсата или загрязнений внутри блока или на разветвителе немедленно обесточьте цепь, демонтируйте устройство, тщательно просушите контакты и нанесите защитную смазку заново.
3. Избегайте использования агрессивных моющих средств при очистке блока предохранителей. Применяйте только специальные контактные очистители, не оставляющие плёнки.
4. Убедитесь, что применяемые герметизирующие материалы (смазки, ленты) рассчитаны на температурный диапазон, характерный для места установки (особенно актуально для подкапотного монтажа).

Тестирование работы новой цепи после установки

После монтажа разветвителя и подключения нагрузки включите зажигание автомобиля без запуска двигателя. Проверьте наличие напряжения на выходе нового предохранителя в разветвителе с помощью мультиметра. Убедитесь, что показания соответствуют бортовому напряжению (12В или 24В) без просадок.

Активируйте подключенное устройство (например, видеорегистратор или дополнительную подсветку) и наблюдайте за его работой минимум 5-10 минут. Контролируйте температуру проводов и корпуса разветвителя рукой – допустимо лишь небольшое нагревание. Отсутствие искрения, запаха гари и стабильная работа оборудования свидетельствуют о корректном подключении.

Ключевые этапы проверки

• Визуальный осмотр: Проверьте отсутствие расплавления пластика разветвителя и оплавления изоляции проводов
• Измерение потребления: Замерьте ток цепи токоизмерительными клещами и сравните с номиналом предохранителя
• Тест на утечку тока: При выключенном зажигании убедитесь в отсутствии паразитного потребления энергии новой цепью

Параметр	Норма	Отклонение
Напряжение на клеммах	11.8-14.4В	Падение >0.5В
Температура корпуса	<50°C	Локальный перегрев
Потребление в режиме ожидания	<0.01А	Значительная утечка

1. Проведите тестовую поездку с включенным оборудованием, обращая внимание на стабильность работы при вибрациях
2. Повторно замерьте температуру компонентов после 20 минут эксплуатации
3. Документируйте номиналы предохранителей и подключенные устройства для будущего обслуживания

Критически важно: При обнаружении перегрева, срабатывании штатных предохранителей или нестабильной работе оборудования немедленно отключите цепь и проведите диагностику ошибок монтажа. Повторное включение неисправной системы может вызвать повреждение электропроводки автомобиля.

Контроль отсутствия короткого замыкания и перегрева

Перед установкой разветвителя обязательно убедитесь в отсутствии короткого замыкания в целевой цепи. Для этого временно подключите мультиметр в режиме измерения сопротивления между плюсовой клеммой предохранителя и "массой" автомобиля при отключенном аккумуляторе. Показания прибора должны стремиться к бесконечности – любое низкое сопротивление указывает на КЗ, требующее устранения до монтажа.

Регулярно проверяйте температурный режим работы разветвителя и проводов через 10-15 минут после включения максимальной нагрузки. Категорически недопустим нагрев корпуса, контактов или кабелей выше 60°C. Используйте термоленту или инфракрасный пирометр для объективного контроля. Перегрев свидетельствует о превышении допустимой мощности, недостаточном сечении проводки или плохом контакте.

Ключевые меры безопасности

• Визуальный осмотр: Ежеквартально проверяйте целостность корпуса, отсутствие оплавлений и потемнений пластика
• Контроль номиналов: Устанавливайте предохранители строго соответствующие потребляемой мощности устройств
• Профилактика окисления: Обрабатывайте контакты токопроводящей смазкой для предотвращения роста переходного сопротивления

Симптом	Причина	Действия
Мгновенное перегорание предохранителя	Короткое замыкание в цепи	Диагностика проводки, отключение потребителей
Плавление корпуса разветвителя	Перегрузка или плохой контакт	Проверка нагрузки, зачистка клемм
Постоянный нагрев без КЗ	Несоответствие сечения проводов	Замена кабеля на толстый (минимум 2.5 мм²)

1. При замене предохранителей используйте только оригинальные компоненты с заявленным током срабатывания
2. Избегайте каскадного подключения нескольких разветвителей – это увеличивает риски перегрева
3. При длительной стоянке отключайте питание от дополнительных устройств через разветвитель

Общий мониторинг напряжения бортовой сети автомобиля

Регулярный контроль напряжения бортовой сети (стандартно 12 В или 24 В) – обязательная практика для диагностики состояния аккумуляторной батареи (АКБ), генератора и электрооборудования. Отклонения от нормы (ниже 11.8 В или выше 14.8 В для 12В систем при работающем двигателе) сигнализируют о критических неисправностях: глубоком разряде АКБ, пробое банок, неисправностях регулятора генератора, окислении контактов или перегрузке цепи. Игнорирование таких отклонений ведет к выходу из строя АКБ, отказу электронных блоков управления (ЭБУ), потере связи с датчиками и некорректной работе потребителей.

Мониторинг осуществляется как визуально (по штатному вольтметру, сигнальной лампе), так и с помощью специализированных инструментов: мультиметра, диагностического сканера, OBD-II адаптера или бортовых компьютеров с функцией вольтметра. Особую ценность представляют устройства непрерывного контроля: встраиваемые вольтметры в разветвитель предохранителей или прикуривателя, системы телеметрии, GSM-мониторы АКБ. Они фиксируют не только текущее значение, но и динамику (падение при пуске, скачки при работе генератора), что невозможно при разовых замерах.

Ключевые аспекты мониторинга и реагирования

Типичные сценарии отклонений и действия:

• Напряжение ниже 12.4 В на заглушенном двигателе: Недостаточный заряд АКБ. Проверить плотность электролита (для обслуживаемых АКБ), клеммы, утечки тока. Зарядить батарею.
• Падение ниже 9.6 В при пуске двигателя: Износ АКБ, слабая пусковая мощность. Требуется диагностика АКБ и стартера.
• Напряжение выше 14.8 В при работе двигателя: Перезаряд. Неисправен регулятор генератора. Немедленно заглушить двигатель! Риск выхода из строя АКБ и электроники.
• Напряжение ниже 13.5 В при работе двигателя: Недозаряд. Причины: ослаблен ремень генератора, неисправен диодный мост, перегрузка сети, окисление контактов массы.

Рекомендации по периодичности:

1. Ежедневно: Визуальная проверка сигнальной лампы АКБ на панели при запуске.
2. Ежемесячно: Замер мультиметром на клеммах АКБ при заглушенном и работающем двигателе.
3. Постоянно: Использование устройств непрерывного мониторинга с оповещением о критичных отклонениях.
4. При установке нового энергоемкого оборудования: Обязательный контроль под нагрузкой.

Параметр	Норма (12В система)	Критичное значение	Вероятная причина
Заглушенный двигатель	12.6 - 12.8 В	< 12.2 В	Разряд АКБ, утечка
При пуске двигателя	> 9.6 В	< 9.6 В	Износ АКБ, стартера
Работающий двигатель (х.х.)	13.8 - 14.8 В	> 14.8 В или < 13.5 В	Неисправность генератора/регулятора
Под нагрузкой (фары, обогрев)	13.5 - 14.5 В	< 13.0 В	Перегрузка, слабый генератор

Периодическая визуальная проверка контактов модуля и состояния корпуса

Регулярный осмотр контактов разветвителя и его корпуса – обязательная процедура для предотвращения сбоев в электросистеме автомобиля. Пренебрежение визуальным контролем может привести к ухудшению проводимости, локальному перегреву и даже возгоранию.

Проводите проверку при выключенном зажигании, используя фонарик для детального изучения труднодоступных мест. Особое внимание уделяйте областям подключения к штатному блоку предохранителей и точкам ввода/вывода проводов.

Ключевые аспекты проверки

Контроль контактных групп:

• Окисление и коррозия: Ищите белый или зеленоватый налет на металлических поверхностях
• Нагар и оплавление: Проверяйте наличие темных пятен, деформации или следов термического воздействия
• Плотность прилегания: Убедитесь в отсутствии люфта в местах соединения клемм

Диагностика корпуса:

1. Трещины и сколы – особенно опасны в зоне креплений
2. Деформации от перегрева – изменение геометрии пластика
3. Цветовые изменения – пожелтение или почернение материала
4. Целостность уплотнителей – при наличии влагозащиты

Проблема	Последствия	Действия
Окисление контактов	Снижение проводимости, рост сопротивления	Очистка ластиком или спецсредствами
Оплавление пластика	Риск КЗ, разрушение корпуса	Немедленная замена модуля
Трещины в корпусе	Попадание влаги, загрязнений	Герметизация или замена

Рекомендуемая периодичность: Проводите осмотр каждые 5-7 тыс. км пробега или при плановом ТО. После экстремальных условий (бездорожье, ливни, длительные поездки) выполняйте внеочередную проверку.

При обнаружении дефектов прекратите эксплуатацию устройства. Контакты с умеренным окислением допустимо очищать, но любые термические повреждения требуют обязательной замены разветвителя. Используйте только рекомендованные производителем средства для очистки электроразъемов.

Предотвращение превышения номинальной нагрузки разветвителя

Превышение допустимой нагрузки на разветвитель автомобильных предохранителей вызывает перегрев контактов, оплавление пластикового корпуса и риск возгорания электропроводки. Неконтролируемая перегрузка приводит к выходу из строя самого разветвителя, повреждению штатных предохранителей и подключенного электрооборудования.

Главный принцип безопасности – суммарный ток всех потребителей, подключенных через разветвитель, должен быть строго ниже номинального тока самого устройства и штатного предохранителя гнезда прикуривателя. Игнорирование этого правила создает прямую угрозу целостности бортовой сети автомобиля.

Ключевые меры безопасности

Основные способы предотвращения перегрузки:

1. Расчет мощности перед подключением:
   • Определите потребляемый ток каждого устройства (I = P / U, где P – мощность в ваттах, U – напряжение бортовой сети ≈12В).
   • Просуммируйте токи всех одновременно работающих устройств.
   • Убедитесь, что суммарный ток минимум на 20-30% меньше номинала разветвителя и предохранителя прикуривателя.
2. Приоритет использования встроенных предохранителей: Подключайте каждое устройство в гнездо разветвителя, защищенное отдельным предохранителем с номиналом, соответствующим потреблению этого устройства.
3. Учет номинала штатной защиты: Номинал предохранителя разветвителя (обычно 10-20А) всегда должен быть меньше или равен номиналу предохранителя цепи прикуривателя (стандартно 15-25А).

Мощность устройства (Вт)	Примерный ток (А) при 12В	Рекомендуемый номинал предохранителя в гнезде разветвителя (А)
До 60 Вт	≤ 5	5
60-120 Вт	5-10	10
120-180 Вт	10-15	15
180 Вт и более	>15	Не подключать! Риск перегрузки цепи

Избегайте одновременного включения энергоемких приборов (компрессоры, обогреватели, мощные инверторы). Регулярно проверяйте целостность и соответствие номиналов всех предохранителей – в разветвителе и штатной цепи. При частом срабатывании защиты немедленно снижайте нагрузку и проводите диагностику.

Обработка контактов водоотталкивающими смазками для защиты

Обработка контактных групп разветвителя водоотталкивающими смазками – ключевая процедура для предотвращения окисления и коррозии металлических поверхностей. Влага, дорожные реагенты и перепады температур провоцируют деградацию контактов, что ведёт к потере проводимости, локальному перегреву и выходу оборудования из строя. Нанесение специализированных составов создаёт барьерный слой, блокирующий доступ агрессивных сред к токоведущим элементам.

Используйте только диэлектрические смазки на силиконовой или тефлоновой основе, предназначенные для электротехнических применений. Консистентные составы (типа Liqui Melly Kontakt Spray, Molykote 111) обеспечивают долговременную защиту благодаря устойчивости к вымыванию и температурному диапазону от -40°C до +200°C. Аэрозольные варианты удобны для обработки труднодоступных зон, но требуют аккуратности при нанесении во избежание попадания на пластиковые корпуса.

Порядок обработки и обслуживания

1. Подготовка контактов: Обесточьте бортовую сеть, извлеките разветвитель. Очистите контакты от грязи и окислов ластиком, стекловолоконной щёткой или спецрастворителем (например, Kontakt Chemie Kontakt 60).
2. Нанесение смазки: Нанесите минимальное количество состава тонким слоем на металлические поверхности вилок и розеток. Избегайте избытка – смазка не должна попадать в посадочные гнёзда предохранителей.
3. Контроль и обновление: Проверяйте состояние покрытия при каждом ТО (рекомендуется раз в год). Обновляйте смазку при обнаружении трещин, выцветания или следов электролитической коррозии вокруг контактов.

Тип смазки	Преимущества	Ограничения
Силиконовая (пастообразная)	Высокая адгезия, стойкость к давлению	Сложность нанесения в узкие зазоры
Аэрозольная тефлоновая	Проникает в микрополости, быстрое применение	Риск перерасхода, требует маскировки смежных деталей
Гелевая	Удобная дозировка, стабильность при вибрациях	Может притягивать пыль при избытке

Критические ошибки: Применение токопроводящих графитовых или медных смазок – вызывает КЗ! Использование WD-40 как постоянной защиты – состав вымывается за 2-3 месяца, оставляя контакты уязвимыми. Игнорирование регулярного контроля – даже качественные покрытия деградируют из-за термических циклов и вибраций.

Эффект от обработки: Снижение переходного сопротивления на 30-50%, увеличение срока службы разветвителя до 7-10 лет, предотвращение "плавающих" неисправностей электросистемы. Особенно критично для автомобилей, эксплуатируемых в условиях высокой влажности или на морском побережье.

Поиск и устранение неисправностей в цепи разветвителя

При отказе оборудования, подключенного через разветвитель, первым шагом является проверка питания. Убедитесь, что гнездо прикуривателя или штатный предохранитель, от которого запитан разветвитель, функционируют. Отключите все потребители от разветвителя перед диагностикой.

Используйте мультиметр для измерения напряжения на выходных клеммах разветвителя при включенном зажигании. Отсутствие напряжения указывает на проблему в самом устройстве или цепи питания. Проверьте целостность предохранителей разветвителя – они часто перегорают при перегрузке или коротком замыкании.

Методы диагностики

• Визуальный осмотр: Ищите расплавленный пластик, потемнение контактов, деформацию корпуса или характерный запах гари.
• Проверка мультиметром:
  1. Замерьте напряжение на входных клеммах разветвителя (должно соответствовать бортовой сети – 12В/24В).
  2. Проверьте сопротивление между выходными контактами и массой авто (при отключенной нагрузке). Нулевое сопротивление сигнализирует о КЗ.
• Тестирование под нагрузкой: Подключите исправный потребитель малой мощности (например, светодиодный фонарь) к каждому выходу разветвителя.

Типичные проблемы и решения:

Не работает один выход	Замените соответствующий предохранитель в блоке разветвителя, проверьте целостность контактов гнезда
Не работают все выходы	Замените основной предохранитель разветвителя, проверьте входное напряжение и целостность кабеля
Прерывистая работа	Очистите контакты прикуривателя/разветвителя, проверьте надежность соединения с массой авто
Перегрев корпуса	Немедленно отключите устройство! Проверьте суммарную мощность подключенных приборов (не должна превышать номинал разветвителя)

Критические рекомендации: Никогда не устанавливайте предохранители с превышением номинального тока. При частом перегорании предохранителей ищите короткое замыкание в проводке подключенных устройств. Используйте только термостойкие разветвители с индивидуальной защитой каждого выхода. После ремонта цепи проверяйте отсутствие КЗ перед установкой новых предохранителей.

Последствия некачественного монтажа или перегрузки цепи

Некорректная установка разветвителя или превышение допустимой нагрузки цепи провоцирует локальный перегрев контактов и проводки. Это ведет к оплавлению изоляции, корпуса разветвителя и гнезд предохранителей, создавая прямой риск короткого замыкания. Температура в зоне контакта может достигать критических значений за считанные минуты.

Постоянная эксплуатация в условиях перегруза ускоряет деградацию металлических элементов: клеммы окисляются, пружинные зажимы теряют упругость, возрастает переходное сопротивление. Результатом становится нестабильная работа подключенных устройств, хаотичные срабатывания защиты или, наоборот, отказ цепи предохранителей при аварии.

Ключевые риски:

• Возгорание электропроводки из-за дугового разряда или тления изоляции
• Выход из строя оборудования: отказ бортовой электроники, датчиков, осветительных приборов
• Разрушение разветвителя: деформация корпуса, расплавление посадочных мест предохранителей

Типичные ошибки монтажа и их последствия:

Ненадежная фиксация клемм	Искрение, эрозия контактов, перегрев
Использование жил не по сечению	Плавление проводов, запах гари
Загрязнение контактных групп	Рост сопротивления, просадки напряжения

Критически важно: перегрузка цепи даже на 20% от номинала разветвителя вызывает необратимое повреждение компонентов за 15-30 минут непрерывной работы. Использование предохранителей с несоответствующим током срабатывания (например, замена на "жучок") полностью нивелирует защитную функцию системы.

Обеспечение пожарной безопасности при эксплуатации дополнительных цепей

Главная угроза при подключении дополнительного оборудования через разветвитель – риск возгорания из-за перегрузки цепи, короткого замыкания или некачественных компонентов. Несоответствие сечения проводки потребляемому току вызывает нагрев изоляции вплоть до её воспламенения. Особенно опасны скрытые дефекты монтажа, которые проявляются только при длительной эксплуатации или вибрациях.

Критически важно использовать только предохранители, строго соответствующие номиналу, указанному в инструкции к разветвителю и защищаемой цепи. Установка "жучка" или предохранителя с завышенным номиналом лишает систему защиты, превращая перегрузку или КЗ в источник открытого пламени. Не менее опасен контакт оголённых проводов с металлическими элементами кузова.

Ключевые меры безопасности

• Контроль нагрузки: Суммарный ток потребителей на разветвителе не должен превышать его максимальную нагрузку и номинал штатного предохранителя в блоке.
• Качество соединений: Обязательная изоляция всех скруток/клемм термоусадкой или изолентой. Фиксация жгутов для исключения перетирания об острые кромки.
• Защита проводки: Использование гофротрубок или пластиковых каналов в зонах риска (двигательный отсек, педальный узел).

Параметр	Небезопасная практика	Безопасное решение
Сечение проводов	Провода тоньше 1.5 мм² для нагрузки >10А	Медные провода сечением от 2.5 мм² для силовых цепей
Крепление разветвителя	Свободное болтание в блоке предохранителей	Жёсткая фиксация без натяжения проводов

1. Регулярная диагностика: Проверяйте раз в полгода:
   • Нагрев проводов и корпуса разветвителя рукой (при выключенных потребителях)
   • Целостность изоляции и надёжность контактов
   • Отсутствие окислов на предохранителях и клеммах
2. Аварийные признаки: Немедленно отключите цепь при:
   • Появлении запаха гари или плавленой пластмассы
   • Частом перегорании предохранителя
   • Мигании света или сбоях в работе оборудования

Важно: Не оставляйте включенными энергоёмкие устройства (обогреватели, инверторы) при стоянке без контроля. Используйте для них цепи с отдельным выключателем или реле, отключающим питание при снятии с охраны.

Порядок замены модуля при его механическом повреждении

При выявлении трещин корпуса, сломанных креплений или деформированных контактов модуль подлежит немедленной замене. Эксплуатация поврежденного устройства может привести к короткому замыканию, перегреву проводки или отказу электрооборудования.

Подберите идентичный по номиналам и типоразмеру модуль, учитывая количество и расположение цепей. Убедитесь в совпадении шага контактов и способа крепления. Использование неоригинальных аналогов допустимо только при полном соответствии электрических и механических характеристик.

Последовательность работ

Выполняйте замену при выключенном зажигании и отсоединенном минусовом проводе АКБ:

1. Демонтаж старого модуля
   • Аккуратно отсоедините питающие провода, фиксируя их положение маркировкой или фотографией
   • Отожмите пластиковые фиксаторы крепления к кузову
   • Извлеките корпус, избегая чрезмерных усилий при заклинивании
2. Подготовка места установки
   • Очистите контактную площадку от окислов и грязи
   • Проверьте целостность колодки подключения и состояние проводов
3. Монтаж нового модуля
   • Установите корпус в посадочное место до характерного щелчка фиксаторов
   • Подключите провода в соответствии с зафиксированной схемой
   • Допустимое усилие затяжки клемм – 0.6–1.2 Н·м

Контрольные операции после замены: Визуально убедитесь в отсутствии перекосов корпуса. Подайте питание АКБ и последовательно проверьте работу всех потребителей цепи. При использовании модуля со световой индикацией удостоверьтесь в исправности светодиодов.

Эксплуатационные ограничения: Запрещается модифицировать корпус или контакты для установки нештатного модуля. Механическая нагрузка на подключенные провода не должна превышать 3 кгс. При частых повреждениях узла установите дополнительный кронштейн для виброзащиты.

Список источников

• ГОСТ Р 41.48-2004 (Правила ЕЭК ООН № 48) - Единообразные предписания, касающиеся сертификации транспортных средств в отношении установки устройств освещения и световой сигнализации
• Руководства по эксплуатации и техническому обслуживанию автомобилей различных марок (общие принципы электрооборудования)
• Техническая документация производителей разветвителей предохранителей (Lumision, Bussmann, ATO)
• Специализированные издания: "Автоэлектроника", "За рулём" (разделы по тюнингу электрооборудования)
• Профессиональные ресурсы: SAE International (SAE J554, SAE J1284 - стандарты предохранителей)
• Монографии: "Автомобильное электрооборудование" под ред. А.Г. Пузанкова (разделы о защитных системах)
• Инструкции по установке аксессуаров от производителей (Pioneer, Garmin - требования к подключению)
• Материалы технических форумов: Drive2, AutoClub (практический опыт установки и диагностики)
• ISO 8820: Основные стандарты на плавкие предохранители дорожных транспортных средств

Видео: Гарри Поттер и философский камень (фильм, 2001, 1 часть)


• Масло Elf Evolution SXR 900 5w30 - свойства и мнения

• Салон ВАЗ-2107 - детали, свет, отопление

• Диск тормозной на Солярис - выбор и правильная установка
