Редукторный стартер - принцип работы и критерии выбора
Статья обновлена: 18.08.2025
Стартер редукторный – ключевой компонент системы запуска двигателя, отличающийся от классических моделей наличием планетарного редуктора. Этот механизм повышает крутящий момент, передаваемый от электромотора к маховику ДВС, обеспечивая уверенный пуск даже в сложных условиях.
Правильный выбор редукторного стартера напрямую влияет на надежность запуска и долговечность системы. Рассмотрим ключевые критерии подбора устройства для конкретного двигателя и условий эксплуатации.
Конструкция редукторного стартера: основные компоненты
Редукторный стартер отличается от классического наличием планетарной передачи, увеличивающей крутящий момент при снижении скорости вращения якоря. Это позволяет использовать более компактный и легкий электродвигатель при сохранении высокой мощности пуска.
Конструктивно устройство объединяет несколько ключевых узлов, обеспечивающих преобразование электрической энергии в механическое вращение коленвала двигателя. Каждый компонент выполняет строго определенную функцию в процессе запуска.
Основные элементы конструкции
| Компонент | Назначение и особенности |
|---|---|
| Электродвигатель постоянного тока | Создает начальное вращение. Состоит из статора с обмотками возбуждения (или постоянными магнитами), якоря с коллектором и вала. |
| Планетарный редуктор | Увеличивает крутящий момент. Включает солнечную шестерню (на валу двигателя), сателлиты, водило и кольцевую шестерню (связанную с приводом). Передаточное число обычно 3:1-5:1. |
| Тяговое (втягивающее) реле | Синхронизирует работу: подает ток на электродвигатель и через рычаг (вилку) выдвигает бендикс. Содержит силовые контакты и электромагнит с двумя обмотками. |
| Приводной механизм (Бендикс) | Обеспечивает сцепление с венцом маховика. Включает обгонную муфту, предотвращающую передачу обратного вращения от двигателя на стартер после запуска, и шестерню привода. |
| Щеточный узел | Передает ток на коллектор якоря. Состоит из графитовых щеток, держателей и пружин. Требует периодической замены из-за износа. |
| Корпус и крышки | Защищают внутренние компоненты от загрязнений и механических повреждений. Изготавливаются из металла, обеспечивают жесткость конструкции. |
Как работает планетарная передача внутри стартера
Планетарная передача в редукторном стартере состоит из трёх основных элементов: центральной солнечной шестерни, планетарных шестерён-сателлитов и внешнего зубчатого венца (эпицикла). Солнечная шестерня жёстко соединена с валом электродвигателя стартера и передаёт вращение сателлитам, которые установлены на водиле. Сателлиты одновременно зацеплены как с солнечной шестернёй, так и с неподвижным эпициклом, зафиксированным в корпусе стартера.
При запуске двигателя вращение вала электромотора приводит в движение солнечную шестерню. Сателлиты, обкатываясь по внутренним зубьям эпицикла, вынуждены вращаться вокруг своей оси и одновременно перемещаться по кругу. Это движение заставляет водило, на котором закреплены сателлиты, вращаться с меньшей скоростью, но с увеличенным крутящим моментом. Водило напрямую соединено с выходным валом, передающим усилие на бендикс и маховик ДВС.
Принцип преобразования усилия
- Солнечная шестерня → Получает вращение от электродвигателя (высокие обороты, низкий момент).
- Сателлиты → Преобразуют входное вращение за счёт обкатки по эпициклу.
- Водило → Выходной элемент (низкие обороты, высокий момент).
| Элемент передачи | Функция | Скорость вращения |
|---|---|---|
| Солнечная шестерня | Вход от электромотора | Максимальная |
| Эпицикл | Неподвижный корпус | Отсутствует |
| Водило | Выход на бендикс | Сниженная в 3-5 раз |
Ключевое преимущество: Компактность конструкции при значительном повышении крутящего момента (в 3-5 раз) без увеличения габаритов стартера. Это позволяет использовать менее мощные, лёгкие и энергоэффективные электродвигатели, сохраняя высокую стартовую мощность.

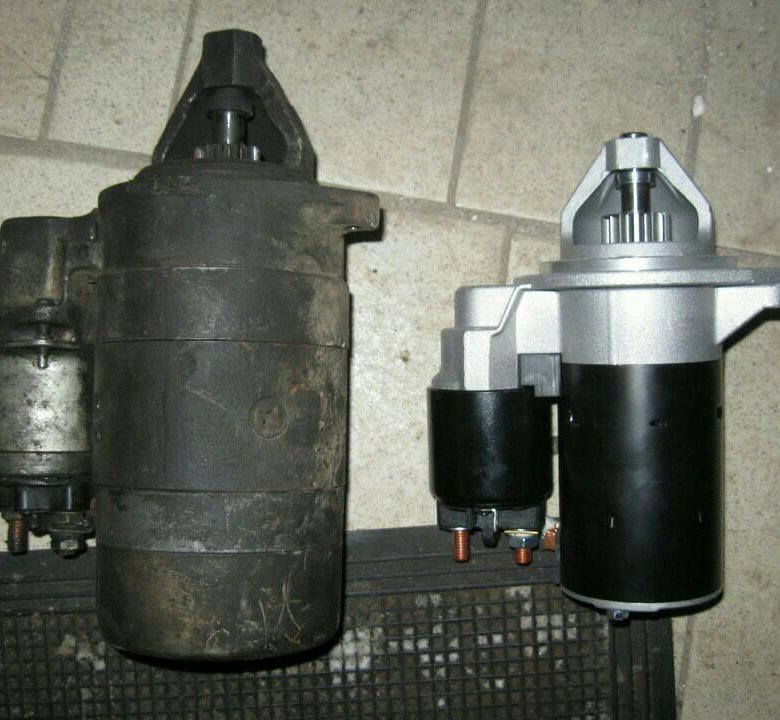

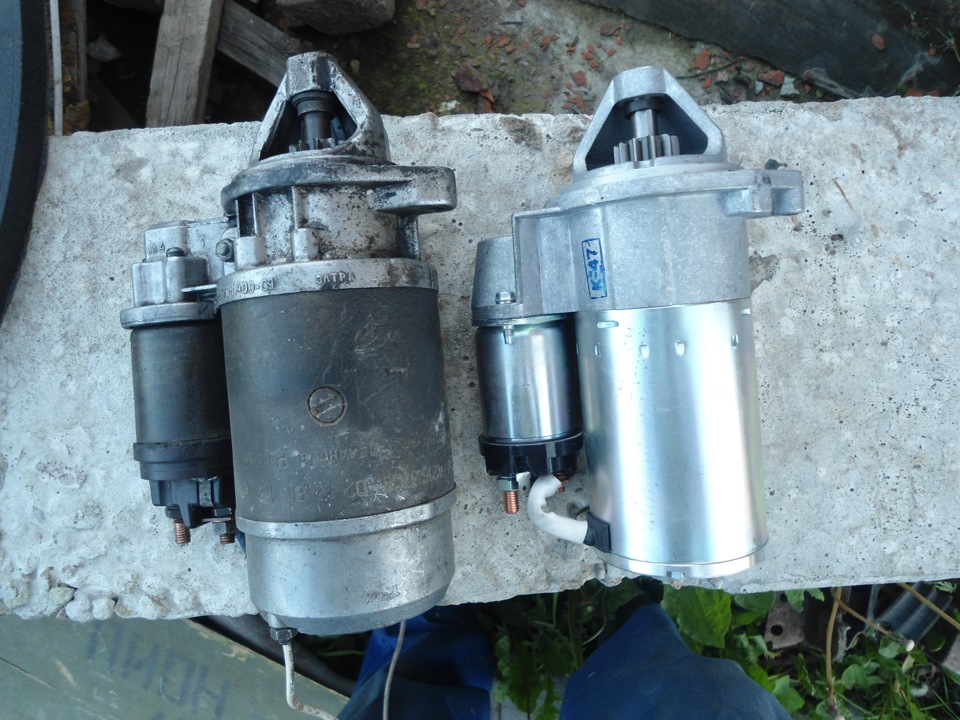

Отличие редукторного стартера от обычного: ключевая разница
Основное конструктивное отличие заключается в наличии планетарного редуктора между якорем электродвигателя и бендиксом. В редукторных стартерах вращение от электромотора передается на венец маховика через зубчатую передачу, увеличивающую крутящий момент. Обычные (прямые) стартеры передают усилие напрямую без промежуточных механизмов.
Такая конструкция позволяет редукторным моделям работать при более низком токе и выдавать высокий крутящий момент даже при разряженном аккумуляторе. Обычные стартеры требуют большей мощности от АКБ для запуска, особенно в холодное время года.
Сравнительные характеристики
| Параметр | Редукторный стартер | Обычный стартер |
|---|---|---|
| Устройство | Мотор + планетарный редуктор | Прямой привод без редукции |
| Крутящий момент | Выше на 40-50% при равной мощности | Прямо пропорционален мощности мотора |
| Потребляемый ток | Ниже на 30-40% | Выше |
| Вес и габариты | Компактнее при аналогичной производительности | Крупнее и тяжелее |
| Ресурс | Выше за счет снижения нагрузки на щетки | Средний |
Преимущества редукторных стартеров:
- Запуск двигателя при низком заряде АКБ
- Меньшая нагрузка на аккумулятор и проводку
- Повышенная износостойкость
- Эффективная работа в мороз
Недостатки:
- Сложность конструкции (больше компонентов)
- Чувствительность к попаданию влаги в редуктор
- Высокая стоимость ремонта
Преимущества редукторных стартеров для холодного пуска
Редукторные стартеры оснащаются планетарной передачей, увеличивающей крутящий момент при меньшем потреблении тока от аккумулятора. Эта конструктивная особенность становится критически важной при запуске двигателя в условиях низких температур, когда масло густеет, а химические процессы в АКБ замедляются.
Повышенное передаточное число редуктора позволяет якорю стартера вращаться с высокой скоростью, преобразуя её в мощное усилие на маховике ДВС. Одновременно снижается пиковая нагрузка на электрическую цепь, что сохраняет заряд батареи для повторных попыток запуска.
Ключевые выгоды при холодной прокрутке
- Высокий крутящий момент: Способность преодолевать сопротивление загустевшего моторного масла и компрессии даже при частично разряженном аккумуляторе.
- Энергоэффективность: Снижение пускового тока на 30-40% по сравнению с классическими стартерами благодаря редуктору. Уменьшение риска глубокого разряда АКБ.
- Быстрая раскрутка коленвала: Оптимальное соотношение скорости вращения и усилия обеспечивает необходимые для воспламенения топлива обороты.
- Повышенный ресурс: Меньший ток снижает тепловую нагрузку на обмотки, а распределение усилий через шестерни уменьшает износ бендикса и венца маховика.
| Параметр | Обычный стартер | Редукторный стартер |
| Потребляемый ток (холодный пуск) | 300-600 А | 180-350 А |
| Обороты бендикса | 2000-3000 об/мин | 3000-4500 об/мин |
| Крутящий момент на маховике | Низкий/Средний | Высокий |
Важно: Для максимальной эффективности при зимней эксплуатации редукторный стартер должен сочетаться с АКБ соответствующей ёмкости и маслом с низкотемпературной вязкостью. Несоответствие этих компонентов нивелирует преимущества конструкции.
Недостатки редукторной конструкции: когда она проигрывает
Редукторный стартер, несмотря на эффективность, имеет конструктивные уязвимости. Наличие дополнительных механических компонентов (шестерни, валы, подшипники) повышает риск поломок по сравнению с классическими безредукторными моделями.
Эксплуатация в экстремальных условиях усиливает эти недостатки. Низкие температуры, вибрации, загрязнения или частые длительные пуски двигателя быстрее выводят из строя редукторный узел.
Ключевые ограничения редукторных стартеров
- Сложность и стоимость ремонта: Разборка редуктора требует специализированного оборудования и навыков. Замена изношенных шестерен или подшипников часто нерентабельна.
- Чувствительность к перегрузкам: При заклинивании двигателя или частых безуспешных пусках шестерни редуктора подвержены сколам и деформации.
- Температурные ограничения: Загустевание смазки в редукторе при -30°C и ниже увеличивает сопротивление, снижая пусковую мощность.
- Вибрационная нагрузка: Длительное воздействие вибраций (особенно на дизельных двигателях) расшатывает оси шестерен, вызывая люфт и шум.
- Ограниченная совместимость: Требует точного расчета передаточного числа под конкретный двигатель. Ошибка выбора ведет к недостаточному крутящему моменту или перегреву.
| Ситуация | Проблема | Последствие |
|---|---|---|
| Регулярный запуск в мороз (-25°C и ниже) | Застывание смазки в редукторе | Медленная прокрутка коленвала, повышенный износ |
| Эксплуатация в пыльной среде (бездорожье, стройплощадки) | Попадание абразива в редуктор | Ускоренный износ шестерен, заклинивание |
| Частые попытки запуска «на горячую» | Перегрев обмоток и редуктора | Деформация компонентов, снижение ресурса |
Вывод: Редукторная конструкция проигрывает безредукторной при работе в условиях критических температур, высоких вибраций или загрязнений. Её выбор нецелесообразен для техники с риском гидрозапора или при ограниченном бюджете на обслуживание.
Типы редукторов в стартерах: планетарный vs другие системы
Планетарный редуктор доминирует в современных стартерах благодаря компактной конструкции. Он состоит из центральной солнечной шестерни, вращающихся вокруг неё сателлитов, коронной шестерни и водила. Такая схема обеспечивает высокое передаточное число (до 5:1 на одной ступени), равномерное распределение нагрузки и минимальный осевой размер. Это позволяет размещать стартер в стеснённых подкапотных пространствах при сохранении высокого крутящего момента.
Альтернативные системы включают цилиндрические редукторы с параллельными осями шестерён. Они проще в производстве, но требуют больше места для достижения сопоставимого передаточного числа из-за ограниченной величины зацепления на одной ступени. Для повышения эффективности в них часто применяют каскад из 2-3 пар шестерён, что увеличивает длину и массу узла. Такие решения встречаются в устаревших или специализированных моделях, но уступают планетарным в универсальности.
Сравнительные характеристики
| Тип редуктора | Ключевые преимущества | Основные недостатки |
|---|---|---|
| Планетарный | Максимальная компактность, высокий КПД (до 98%), сниженная вибрация, нагрузка распределяется между сателлитами | Сложнее в ремонте, дороже в производстве из-за точной подгонки компонентов |
| Цилиндрический (параллельные оси) | Простота конструкции, низкая стоимость изготовления, ремонтопригодность | Большие габариты, ограниченное передаточное число на ступень, повышенный шум при работе |
При выборе типа редуктора учитывают:
- Требования к размерам: планетарные незаменимы для малогабаритных отсеков
- Необходимый крутящий момент: сателлиты планетарного механизма снижают точечные нагрузки
- Эксплуатационные условия: цилиндрические редукторы устойчивее к перекосам валов
- Экономические факторы: параллельные оси дешевле при крупносерийном производстве.
На что влияет передаточное число редуктора
Передаточное число определяет соотношение скоростей вращения входного и выходного валов редуктора. Чем выше этот показатель, тем значительнее преобразуются характеристики крутящего момента и скорости. Это критически влияет на способность стартера преодолевать компрессию двигателя, особенно при низких температурах или высоком сопротивлении.
Оптимальное значение подбирается под конкретные параметры двигателя: объем цилиндров, степень сжатия и вязкость масла. Неправильный выбор приводит либо к недостаточному моменту для проворачивания коленвала, либо к перегрузке электродвигателя и преждевременному износу.
Ключевые аспекты влияния
- Крутящий момент: Увеличение передаточного числа пропорционально усиливает выходной момент. Это позволяет проворачивать дизельные двигатели или моторы с высокой компрессией.
- Скорость вращения: Рост передаточного отношения снижает обороты бендикса. Чрезмерное снижение затрудняет запуск, недостаточное – не создает нужного усилия.
- Нагрузка на электродвигатель: Высокие значения уменьшают токовую нагрузку на обмотки, продлевая ресурс стартера и снижая риск перегрева.
| Передаточное число | Выходной момент | Скорость бендикса | Применение |
|---|---|---|---|
| 1:3–1:4 | Умеренный | Высокая | Бензиновые двигатели до 2.0 л |
| 1:4–1:5 | Высокий | Средняя | Дизели 1.5–3.0 л, бензиновые моторы с турбонаддувом |
| 1:5+ | Экстремальный | Низкая | Крупнообъемные дизели (грузовики, спецтехника) |
- Энергоэффективность: Правильно подобранное число снижает пиковый ток при запуске на 20–30%, уменьшая нагрузку на АКБ.
- Температурная устойчивость: Высокие значения (от 1:4) обеспечивают стабильный пуск при -25°C и ниже за счет повышенного момента.
- Совместимость: Требует точного соответствия количеству зубьев маховика и венца бендикса во избежание заклинивания.
Как подобрать стартер под параметры двигателя
Ключевой критерий выбора редукторного стартера – соответствие мощности и крутящего момента характеристикам двигателя. Объем цилиндров напрямую определяет требуемое усилие для прокрутки коленвала: чем он выше, тем мощнее нужен стартер. Для малолитражных бензиновых моторов (до 1.6 л) подойдут компактные модели с умеренной мощностью, тогда как для дизельных или крупнолитражных двигателей (от 2.0 л и выше) потребуются усиленные версии с высоким крутящим моментом.
Тип топлива критически влияет на выбор: дизели из-за высокой степени сжатия (18-24 единицы против 9-12 у бензиновых) создают значительное сопротивление при пуске. Это требует стартеров с увеличенной мощностью (обычно от 2 кВт и выше) и специальной конструкцией шестерни бендикса. Бензиновые агрегаты менее требовательны – достаточно устройств мощностью 1-1.4 кВт.
Параметры подбора и рекомендации
Основные технические характеристики стартера, требующие согласования:
- Мощность (кВт): 1.0-1.4 кВт для бензиновых ДВС до 2.0 л; 1.6-2.5 кВт для дизелей и моторов свыше 2.5 л
- Крутящий момент (Нм): от 40 Нм для малолитражек до 70+ Нм для турбодизелей
- Количество зубьев бендикса: должно точно соответствовать венцу маховика (9-11 зубьев для легковых авто)
| Объем двигателя | Тип топлива | Рекомендуемая мощность стартера |
|---|---|---|
| до 1.6 л | Бензин | 1.0 - 1.2 кВт |
| 1.6 - 2.5 л | Бензин | 1.3 - 1.6 кВт |
| до 2.0 л | Дизель | 1.8 - 2.0 кВт |
| от 2.0 л | Дизель | 2.2 - 3.0 кВт |
Дополнительные факторы:
- Температурный режим эксплуатации: для северных регионов выбирайте модели с усиленной изоляцией обмоток
- Совместимость посадочных мест и тип крепления (фланец/болты)
- Направление вращения (правое/левое) – определяется расположением стартера в моторном отсеке
Важно: всегда сверяйте каталожный номер оригинального стартера или используйте электронные каталоги производителей (Bosch, Denso, Valeo) с фильтрацией по модели авто, году выпуска и коду двигателя.
Проверка совместимости: крепление и положение венца маховика
Тип крепления стартера к картеру двигателя должен точно соответствовать посадочным отверстиям и расстоянию между ними на вашем двигателе. Распространенные варианты включают фланцевое крепление с 2, 3 или 4 болтами, а также радиальное с различными углами установки. Несовпадение хотя бы одного отверстия сделает монтаж невозможным или ненадежным.
Диаметр и количество зубьев на венце маховика обязаны строго соответствовать характеристикам шестерни бендикса стартера. Критически важны модуль зацепления (размер зуба), наружный диаметр венца и общее количество зубьев. Несоответствие приведет к ускоренному износу, поломке зубьев или невозможности запуска.
Ключевые параметры для проверки
- Тип крепления: сравните количество болтов, их расположение (угловое или линейное) и диаметр посадочного фланца с документацией двигателя
- Посадочные размеры: измерьте межцентровое расстояние между крепежными отверстиями и диаметр отверстий под болты
- Венец маховика:
- Количество зубьев (Z)
- Наружный диаметр (Da)
- Модуль зацепления (m)
- Вылет шестерни бендикса: расстояние от посадочного фланца до венца при зацеплении должно обеспечивать полный контакт без перекоса
| Параметр | Где найти информацию | Последствия несовпадения |
|---|---|---|
| Схема крепления | Каталоги производителей, руководство по ремонту ДВС | Невозможность установки, разрушение картера |
| Характеристики венца | Штамповка на маховике, спецификации двигателя | Пробуксовка, срезание зубьев, заклинивание |
| Угол установки | Маркировка на стартере, чертежи моторного отсека | Перекос привода, задевание за корпус |
Обязательно снимите размеры со старого стартера или используйте оригинальные каталожные номера. При замене венца маховика убедитесь, что новый комплектующий имеет идентичные старым параметры зубчатого венца. Межосевое расстояние между осью стартера и осью коленвала – критическая величина, определяющая правильность зацепления.
Расчет требуемой мощности и крутящего момента
Определение необходимой мощности и крутящего момента стартера – критический этап выбора. Недостаточные параметры приведут к невозможности запуска двигателя, особенно в зимних условиях, а завышение – к избыточной стоимости, весу и нагрузке на аккумулятор.
Исходными данными для расчета являются характеристики двигателя: рабочий объем, степень сжатия, минимальная пусковая частота вращения коленвала (зависит от типа ДВС), а также вязкость моторного масла при рабочих температурах. Сопротивление проворачиванию возрастает при низких температурах.
Ключевые шаги расчета
1. Определение пускового момента (Mпуск):
- Рассчитывается по формуле: Mпуск = K * Vh * Pmax
- Где K – коэффициент, зависящий от типа ДВС (0.12-0.17 для бензиновых, 0.17-0.22 для дизельных)
- Vh – рабочий объем в литрах
- Pmax – максимальное давление сжатия в цилиндрах (МПа)
2. Расчет мощности (P):
- Мощность вычисляется через угловую скорость: P = Mпуск * n * π / 30
- Где n – минимальная пусковая частота вращения коленвала (об/мин):
- Бензиновые ДВС: 60-100 об/мин
- Дизельные ДВС: 100-200 об/мин
3. Учет поправочных коэффициентов:
| Фактор | Коэффициент | Влияние |
|---|---|---|
| Температура ниже -20°C | 1.3-1.8 | Увеличение вязкости масла |
| Высокая степень сжатия (>10) | 1.1-1.3 | Рост давления в цилиндрах |
| Дизельное топливо | 1.2-1.5 | Повышенное сопротивление сжатию |
Итоговый выбор: Номинальные параметры стартера должны превышать расчетные значения на 15-25% для компенсации производственных допусков и износа. Для дизельных двигателей всегда требуется стартер с повышенным крутящим моментом.
Влагозащита и температурный диапазон эксплуатации
Степень защиты от влаги и пыли обозначается индексом IP (Ingress Protection). Для стартеров, работающих в подкапотном пространстве, критичен минимум IP54, где "5" гарантирует защиту от струй воды со всех направлений, а "4" – от частиц пыли размером >1 мм. Внедорожникам и спецтехнике рекомендуется IP65/IP67, полностью исключающий проникновение пыли и выдерживающий кратковременное погружение в воду.
Температурный диапазон определяет сохранение работоспособности при экстремальных условиях. Базовый стандарт: -40°C до +85°C. Для арктических регионов выбирайте модели с нижней границей -50°C (специальные смазки и материалы). В жарком климате или при установке рядом с выхлопным коллектором верхний предел должен достигать +125°C – это требует термостойкой изоляции обмоток.
Ключевые критерии выбора
- Климатическая зона: Учитывайте типичные зимние минимумы и летние максимумы температуры.
- Расположение двигателя: Близость к дорожному полотну (риск контакта с водой/снегом) или источникам тепла.
- Условия эксплуатации:
- Городской транспорт: IP54, -40°C...+85°C
- Строительная техника: IP65/67, -45°C...+110°C
- Морские суда: IP68, -30°C...+105°C + коррозионная стойкость
| Параметр | Стандарт | Премиум | Экстрим |
|---|---|---|---|
| Класс IP | IP54 | IP65 | IP67/IP68 |
| Температурный min | -30°C | -40°C | -50°C |
| Температурный max | +85°C | +110°C | +125°C |
Важно: При частом контакте с реагентами (соль, химикаты) дополнительно проверяйте материал корпуса – алюминиевые сплавы с покрытием предпочтительнее стали. Герметичные модели (IP67+) требуют клапана выравнивания давления для предотвращения конденсата внутри корпуса.
Как определить качество редуктора при визуальном осмотре
Оцените качество литья корпуса: поверхность должна быть гладкой, без раковин, трещин или неровностей. Наличие сколов, грубых следов обработки или неоднородной структуры металла указывает на брак.
Проверьте точность сборки: все стыковочные швы должны быть плотными, без зазоров и перекосов. Обратите внимание на соосность валов и плотность прилегания крышек – люфты или щели недопустимы.
Ключевые параметры для визуальной оценки
- Маркировка – четкая лазерная гравировка с указанием модели, бренда и технических параметров. Стертые или нанесенные краской обозначения – признак контрафакта.
- Крепежные элементы – шпильки и болты без следов деформации, с ровной резьбой и антикоррозийным покрытием.
- Защитное покрытие – равномерное напыление без подтеков, отслоений или ржавых пятен на внутренних поверхностях.
- Состояние шестерен (при частичной разборке) – зубья без сколов, заусенцев и неравномерного износа. Качественная термообработка дает темно-серый равномерный оттенок металла.
| Элемент | Признак качества | Признак брака |
|---|---|---|
| Корпус | Матово-серая поверхность, отсутствие пор | Раковины, песчаные включения, цветные пятна |
| Сальники | Ровная запрессовка без перекосов | Выступы резины за посадочное место, следы герметика |
| Клеммы | Медные контакты с никелевым покрытием | Окисление, магнитность (признак стального сплава) |
Тестирование стартера перед покупкой: практические методы
Проверка стартера перед приобретением критически важна для исключения скрытых дефектов и подтверждения его работоспособности. Визуальный осмотр и базальное тестирование позволяют выявить очевидные проблемы, избежав преждевременного выхода из строя и дорогостоящего ремонта.
Основное внимание уделите механическим и электрическим параметрам, а также соответствию характеристик вашей модели двигателя. Даже при отсутствии профессионального оборудования ряд проверок можно выполнить непосредственно в магазине или у продавца.
Ключевые этапы проверки
Визуальный осмотр:
- Корпус: Ищите трещины, сколы или следы перегрева (потемнение металла).
- Венец бендикса: Проверьте зубья на отсутствие сколов, заусенцев и равномерность износа.
- Электрические контакты: Убедитесь в отсутствии окисления или деформации клемм.
- Маркировка: Сверьте каталожный номер и технические параметры (мощность, напряжение) с требованиями вашего авто.
Проверка втягивающего реле:
- Подайте напряжение 12В напрямую с АКБ на управляющий контакт реле («S» или «50»).
- Четкий металлический щелчок подтверждает срабатывание механизма.
- Отсутствие щелчка или слабый звук указывают на неисправность реле.
Тестирование работы бендикса и якоря:
| Действие | Нормальная реакция | Признак неисправности |
|---|---|---|
| Подать напряжение 12В на контакт втягивающего реле и силовую клемму («В+» или «30») | Бендикс резко выдвигается вперед с характерным жужжанием вращения якоря | Бендикс не выдвигается, якорь не вращается или вращается рывками/свистом |
| Заблокировать бендикс рукой (кратковременно!) после выдвижения | Стартер уверенно преодолевает сопротивление, не останавливаясь | Стартер останавливается при легком сопротивлении, слышен запах гари |
Дополнительные рекомендации:
Используйте заряженный АКБ и провода достаточного сечения для теста. Проверьте свободное вращение бендикса в обе стороны – он должен крутиться только в направлении запуска, а в обратную – блокироваться. Обратите внимание на отсутствие люфтов вала и посторонних звуков (скрежет, стук) при работе.
Бюджетные vs премиальные бренды: сравнение ресурса и надежности
Бюджетные редукторные стартеры, преимущественно азиатского производства, привлекают низкой ценой. Однако их ресурс редко превышает 30-50 тыс. запусков из-за упрощенной конструкции, использования более мягких сплавов в шестернях и менее стойких материалов щеточного узла. Гарантийный срок обычно ограничен 1 годом, а риск заводского брака статистически выше.
Премиальные бренды (Bosch, Denso, Valeo, Mitsubishi Electric) отличаются применением высоколегированных сталей, точной обработкой компонентов и усиленной изоляцией обмоток. Их ресурс достигает 100-150 тыс. запусков за счет технологических решений: например, термостойких коллекторов и оптимизированных редукторов с КПД выше 90%. Гарантия часто составляет 2-3 года, а тестирование каждой единицы снижает вероятность дефектов.
Ключевые отличия
| Параметр | Бюджетные стартеры | Премиальные стартеры |
|---|---|---|
| Ресурс (циклы запуска) | 30 000 - 50 000 | 100 000 - 150 000+ |
| Материал шестерен | Углеродистая сталь | Хромомолибденовые сплавы |
| Защита от перегрева | Базовая | Термостойкая изоляция, вентиляционные каналы |
| Контроль качества | Выборочный | 100% тестирование |
Критичные факторы выбора:
- Режим эксплуатации: для коммерческого транспорта или северных регионов премиальный сегмент экономически выгоднее
- Стоимость ремонта: частые замены бюджетных стартеров могут превысить цену премиального аналога
- Риски: деградация обмоток или заклинивание редуктора у дешевых моделей способно повредить венец маховика
Распространенные поломки и их профилактика
Редукторные стартеры подвержены характерным неисправностям из-за сложной конструкции и высоких нагрузок при запуске двигателя. Основные проблемы возникают в механической и электрической компонентах, включая редукторные шестерни, обгонную муфту, щеточный узел и тяговое реле.
Регулярное обслуживание и соблюдение правил эксплуатации существенно снижают риск поломок. Профилактические меры включают визуальный осмотр, контроль состояния контактов и своевременную замену расходных компонентов.
Типичные неисправности и способы их предотвращения
| Поломка | Профилактические меры |
|---|---|
| Износ шестерен редуктора | Замена редукторной смазки каждые 80-100 тыс. км, избегание длительного прокручивания стартера (более 10 секунд) |
| Проскальзывание бендикса | Очистка посадочных шлицев на валу якоря, проверка пружины муфты при плановом ТО |
| Обгорание контактов реле | Зачистка силовых клемм, контроль напряжения АКБ (не ниже 10.5V при запуске) |
| Износ щеток и коллектора | Замена щеток при остаточной длине менее 5 мм, протирка коллектора спиртом |
| Клин планетарной передачи | Защита от попадания грязи, применение морозостойкой смазки в зимний период |
Дополнительные рекомендации:
- Очистка корпуса от масла и дорожных реагентов раз в 6 месяцев
- Проверка крепления стартера при каждом ТО (момент затяжки 40-60 Нм)
- Использование только оригинальных запчастей при замене изношенных элементов
Часто задаваемые вопросы по установке и замене
При монтаже редукторного стартера важно учитывать особенности конкретной модели двигателя и соблюдать технические требования производителя. Неправильная установка может привести к преждевременному выходу устройства из строя или повреждению венца маховика.
Перед заменой обязательно проверьте совместимость нового стартера с вашим автомобилем по каталожным номерам, мощности и посадочным размерам. Убедитесь в отсутствии проблем с аккумулятором и электропроводкой, которые могут имитировать неисправность стартера.
Популярные вопросы
- Как определить неисправность редукторного стартера?
Основные признаки: щелчки без вращения коленвала, медленная прокрутка двигателя даже при заряженном аккумуляторе, посторонние шумы (скрежет, визг) при запуске, полное отсутствие реакции при повороте ключа.
- Можно ли заменить обычный стартер на редукторный без доработок?
В 90% случаев – да, если модель подобрана по каталогу для вашего авто. Проверьте совпадение: количества зубьев бендикса, посадочного фланца, положения силового контакта и длины корпуса.
- Почему новый редукторный стартер сильно шумит?
Возможные причины: несовпадение числа зубьев шестерни с венцом маховика (ошибка подбора), неправильный зазор между шестерней и маховиком (должен быть 1-4 мм), заводской брак или повреждение при установке.
- Нужно ли регулировать зацепление после установки?
Да, используйте регулировочные шайбы между корпусом стартера и блоком двигателя. Контролируйте зазор щупом или пластилином: приложите пластилин к зубьям маховика, после прокрутки измерьте отпечаток.
- Требует ли редукторный стартер особого обслуживания?
Нет, в отличие от классических моделей, он не нуждается в периодической смазке. Единственное требование – защита от влаги и грязи: проверяйте целостность пыльника на втягивающем реле.
- Что проверить, если стартер не срабатывает после замены?
- Напряжение на силовом контакте при повороте ключа (минимум 10В)
- Целостность "массы" между кузовом и двигателем
- Корректность подключения управляющего провода к реле
- Состояние контактов на аккумуляторе
| Проблема | Вероятная причина | Решение |
|---|---|---|
| Стартер вращается, но не крутит двигатель | Износ шестерни бендикса, срезанные зубья маховика | Замена бендикса или маховика |
| Щелчки при запуске | Разряженный аккумулятор, окисленные клеммы, неисправное втягивающее реле | Зарядка АКБ, зачистка контактов, проверка реле |
| Запах гари после запуска | Заедание бендикса, короткое замыкание в обмотках | Немедленная диагностика у специалиста |
Список источников
При подготовке статьи о редукторных стартерах и критериях их выбора использовались авторитетные технические материалы, обеспечивающие достоверность информации. Основное внимание уделялось источникам с актуальными данными по устройству, принципам работы и сравнительным характеристикам.
Ниже представлен перечень ключевых ресурсов, включая специализированную литературу, документацию производителей и отраслевые исследования. Эти материалы позволяют систематизировать требования к подбору стартеров для различных типов двигателей.
Техническая литература и нормативы
- ГОСТ Р 54364-2011 "Стартеры для автотракторных двигателей. Общие технические условия"
- Учебное пособие "Электрооборудование автомобилей" (В.В. Кисуленко, 2020 г.)
- Справочник "Системы запуска ДВС" под редакцией А.П. Капустина
Производственная документация
- Технические каталоги Bosch "Стартеры и компоненты пусковых систем"
- Руководства по подбору Denso для коммерческого транспорта
- Сравнительные таблицы Valeo для редукторных/прямых стартеров
Отраслевые исследования
- Материалы международной конференции "Современные автомобильные электросистемы" (2023)
- Аналитические отчеты исследовательского центра ZF Aftermarket
- Публикации в журнале "Автосервис: практика и инновации"
