Регулировка рулевого редуктора УАЗ Патриот своими руками - пошаговый процесс и фото

Статья обновлена: 18.08.2025

Люфт рулевого колеса и ухудшение реакции на повороты – частые признаки необходимости регулировки рулевого редуктора УАЗ Патриот.

Своевременная настройка устраняет свободный ход руля, повышает безопасность и управляемость автомобиля на бездорожье и трассе.

Самостоятельная регулировка экономит средства и требует лишь базовых навыков, специального инструмента и внимания к деталям процесса.

Выбор места для безопасного проведения работ

Поверхность должна быть абсолютно ровной и твердой (асфальт, бетон), чтобы исключить риск случайного перемещения автомобиля. Обязательно убедитесь в отсутствии даже минимального уклона – это критично для предотвращения самопроизвольного скатывания УАЗ Патриота во время регулировки.

Требуется хорошо освещенная зона с достаточным пространством для свободного доступа к рулевому редуктору со стороны двигателя и передней подвески. Исключите помехи в виде посторонних предметов, движения других машин или людей в радиусе 2-3 метров вокруг автомобиля.

Стабилизация авто: Затяните ручной тормоз, установите противооткатные башмаки под задние колеса
Рабочая зона: Обеспечьте пространство для размещения инструментов (ключи, домкрат) и свободного перемещения механика
Защита от внешних факторов: Работы запрещены в дождь, на скользком покрытии или при сильном ветре
Экстренный доступ: Убедитесь, что водительское место остается свободным для экстренного торможения при необходимости

Фиксация автомобиля перед началом работ

Гарантированная неподвижность автомобиля – критически важное условие безопасности при регулировке рулевого редуктора УАЗ Патриот. Любое случайное движение машины во время работ под ней создает прямой риск получения тяжелых травм. Недостаточно полагаться только на стояночный тормоз или включенную передачу.

Выберите ровную, твердую поверхность для установки автомобиля – асфальт или бетон. Песок, грунт или уклон категорически недопустимы. Убедитесь, что в радиусе выполнения работ отсутствуют посторонние предметы, мешающие свободному перемещению.

Порядок действий по фиксации

Заглушите двигатель и включите стояночный тормоз ("ручник") до упора.
Включите первую передачу (для механической КПП) или положение "P" (Паркинг) (для автоматической КПП).
Установите не менее двух противооткатных упоров (башмаков):
- Один упор надежно зафиксируйте под задним колесом с одной стороны.
- Второй упор расположите под задним колесом с противоположной стороны.
Перед подъемом передней части дополнительно подложите упоры под задние колеса для страховки.

Элемент фиксации	Назначение	Важно!
Стояночный тормоз	Блокировка задних колес	Проверить силу натяжения
Передача (1/"P")	Блокировка трансмиссии	Не заменяет упоры!
Противооткатные упоры (2 шт)	Физическая преграда откату	Располагать строго под колесами

Перед тем как залезть под автомобиль, обязательно проверьте устойчивость: энергично покачайте кузов руками в продольном направлении. Убедитесь, что машина стоит прочно, упоры плотно прижаты к колесам, а домкрат (если используется) надежно зафиксирован подставкой.

Снятие пластиковой защиты рулевого вала

Отсоедините аккумуляторную клемму «минус» для предотвращения случайного замыкания электропроводки. Подготовьте набор ключей (включая головки на 10 и 13 мм) и крестовую отвертку для работы с крепежными элементами защиты.

Обеспечьте доступ к рулевому валу, отодвинув кресло водителя назад и сняв декоративные накладки в районе педального узла при необходимости. Убедитесь в наличии свободного пространства для манипуляций руками и инструментами.

Пошаговая процедура демонтажа

Левый крепеж: Найдите пластиковую заглушку на торцевой части защиты со стороны водителя. Подденьте ее плоской отверткой и извлеките.
Верхние крепления: Отверните два самореза крестового типа, расположенные под рулевой колонкой рядом с замком зажигания, используя крестовую отвертку.
Нижнее крепление: С помощью головки на 10 мм открутите гайку, фиксирующую нижнюю часть защиты к кронштейну кузова. Придерживайте защиту от падения.
Разъемы проводки: Отсоедините разъемы датчиков поворота руля (при наличии), нажав на фиксаторы. Аккуратно отведите жгуты в сторону.

Важно: При демонтаже не прикладывайте излишних усилий – пластиковые клипсы защиты хрупкие. Если элемент «заклинил», проверьте наличие скрытых креплений или зацепов в верхней части около рулевого колеса.

Крепежный элемент	Тип инструмента	Количество
Саморезы под колонкой	Крестовая отвертка	2 шт
Нижняя гайка	Головка 10 мм	1 шт
Клипса-заглушка	Плоская отвертка	1 шт

После откручивания всех элементов, потяните защиту на себя и вверх, освобождая ее из направляющих пазов. Приложите умеренное усилие в районе замка зажигания, где расположены основные фиксаторы. Уберите деталь в сторону, избегая контакта с педалями.

Проверка текущего люфта рулевого колеса

Установите автомобиль на ровную поверхность, зафиксируйте стояночный тормоз и запустите двигатель. Поверните рулевое колесо до момента начала поворота передних колес, запомнив начальную точку на ободе. Медленно вращайте руль в противоположном направлении, отмечая положение, когда колеса снова начинают реагировать.

Измерьте расстояние между начальной и конечной точками на ободе руля с помощью линейки или рулетки. Для точности закрепите на руле метки мелом или маркером. Сравните полученное значение с допустимой нормой люфта для УАЗ Патриот – не более 10° или 35 мм при диаметре руля 400 мм.

Порядок действий для замера

Посадите помощника в водительское кресло
Расположитесь перед автомобилем, контролируя момент начала поворота колес
Синхронно давайте команды помощнику:
- "Старт" – при начале движения руля
- "Стоп" – при начале поворота колес

Параметр	Допустимое значение
Угол люфта	≤ 10 градусов
Люфт на ободе (400 мм)	≤ 35 мм

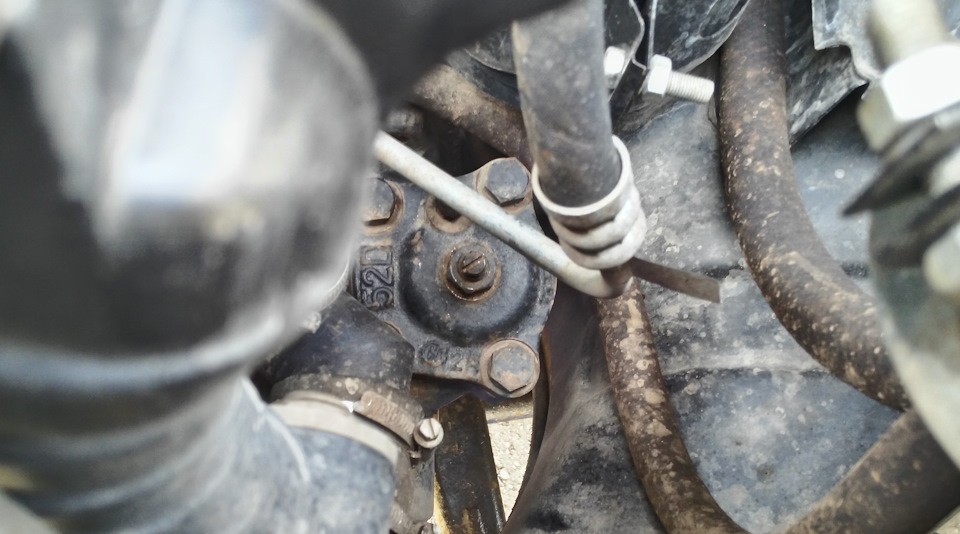

Определение местоположения регулировочного винта

Регулировочный узел расположен на верхней части корпуса рулевого редуктора со стороны салона автомобиля. Конструктивно он представляет собой крупный винт с шестигранной головкой под ключ на 13 мм, утопленный в посадочное гнездо и зафиксированный контргайкой.

Для точной идентификации необходимо визуально найти плоскую металлическую крышку редуктора, закрепленную четырьмя болтами. Регулятор находится в центральной зоне этой крышки, ближе к ее заднему краю (ориентированному к рулевой колонке), и часто прикрыт резиновым или пластиковым пыльником.

Алгоритм обнаружения

Откройте капот и зафиксируйте его упором
Очистите верхнюю плоскость редуктора ветошью от грязи и масляных пятен
Проведите пальцем по центральной оси крышки от рулевой колонки вперед
Нащупайте выступающий резиновый колпачок диаметром 20-25 мм (при наличии)
Снимите защитный колпачок – под ним расположен регулировочный винт

Ориентир	Расположение
Рулевая колонка	Винт находится в 10-15 см от места входа вала в редуктор
Крепежные болты крышки	Между задней парой болтов, ближе к лобовому стеклу

Важно: не путайте с болтом крепления крышки – регулировочный узел имеет меньший размер и расположен отдельно от крепежных точек. При отсутствии колпачка ищите шлицы под ключ с параллельной гайкой-фиксатором.

Очистка регулировочного узла от загрязнений

Перед регулировкой рулевого редуктора УАЗ Патриот тщательно очистите регулировочный узел от грязи, масляных отложений и пыли. Скопление загрязнений в резьбовых соединениях и на контргайке затрудняет точную настройку и может привести к повреждению компонентов при демонтаже. Используйте металлическую щетку для удаления крупных частиц и засохших отложений с наружных поверхностей корпуса редуктора, уделяя особое внимание зоне регулировочного винта.

Обработайте резьбу регулировочного винта и посадочное место под контргайку очистителем карбюратора или WD-40. Распылите состав обильно, дайте ему растворить загрязнения 5-7 минут, после чего удалите размягченные отложения ветошью без ворса. Повторяйте процедуру до полного удаления следов масла и абразивных частиц. Проверьте чистоту шлицов на торце винта – их повреждение осложнит последующую регулировку.

Ключевые этапы очистки

Механическая обработка щеткой
Нанесение растворителя
Удаление остатков чистой ветошью
Контроль состояния резьбы и шлицов

Зона очистки	Инструмент	Примечание
Резьба винта	Щетка + ветошь	Не допускать попадания стружки внутрь редуктора
Поверхность под ключ	Мягкая проволочная щетка	Очистить грани контргайки
Корпус вокруг узла	Сжатый воздух	Продуть после основной очистки

Важно: Избегайте попадания абразивных частиц и химических очистителей в сальники и резиновые уплотнения. Используйте защитные очки и перчатки при работе с агрессивными составами. После очистки убедитесь в отсутствии остатков ветоши или щетины щетки на регулировочных поверхностях.

Ослабление контргайки регулировочного болта

Перед началом регулировки необходимо обеспечить свободный доступ к регулировочному узлу рулевого редуктора. Очистите резьбу регулировочного болта и контргайки от грязи, масла и ржавчины с помощью ветоши и очистителя. Это предотвратит повреждение граней при откручивании и обеспечит точность последующих действий.

Зафиксируйте регулировочный болт от проворачивания, используя подходящий ключ (обычно на 14 мм). Удерживая болт, другим ключом (чаще на 17 мм) ослабьте контргайку, вращая её против часовой стрелки на 1/4-1/2 оборота. Избегайте резких движений, чтобы не сорвать резьбу.

Ключевые моменты при ослаблении

Фиксация болта обязательна - предотвращает случайное изменение предварительной натяжки червячной пары
Момент ослабления контргайки: 10-15 Н·м (проверяется динамометрическим ключом при последующей затяжке)
При закисании резьбы: обработать проникающей смазкой WD-40, выждать 10-15 минут

После ослабления контргайки проверьте легкость вращения регулировочного болта пальцами. Если движение затруднено, аккуратно покачайте болт ключом вправо-влево для восстановления свободного хода. Не допускайте полного выкручивания болта или контргайки!

Правильное положение регулировочного винта до начала изменений

Перед любыми манипуляциями с регулировочным винтом рулевого редуктора УАЗ Патриот критически важно зафиксировать его исходное положение. Этот винт, расположенный в верхней части крышки редуктора и обычно закрытый резиновым колпачком, отвечает за выставление оптимального зазора в зацеплении червячной пары. Неправильный стартовый отсчет приведет к некорректной настройке.

Для точной фиксации исходного состояния выполните следующие действия: очистите верхнюю часть редуктора от грязи, снимите защитный колпачок с регулировочного винта. Тщательно зачистите область вокруг винта и его шлицев. Используя маркер или краску, нанесите четкую метку на головку винта, продолжая линию на корпус крышки редуктора. Эта метка станет вашим нулевым ориентиром.

Контрольные параметры перед регулировкой

Убедитесь, что перед началом работ выполнены следующие условия:

Автомобиль стоит на ровной поверхности, передние колеса ориентированы строго прямо
Рулевая колонка разблокирована (ключ в замке зажигания повернут в положение ACC)
Усилитель руля (при наличии) выключен или двигатель не запущен

Важно: Замерьте и запишите текущий люфт рулевого колеса с помощью люфтомера. Это позволит объективно оценить эффект от последующей регулировки. Любое вращение винта до завершения этих подготовительных шагов недопустимо.

Техника закручивания регулировочного болта

Закручивание регулировочного болта выполняется строго на снятом рулевом редукторе или при полностью разобщенной рулевой колонке для исключения нагрузки на червячную пару. Предварительно очистите резьбу от грязи и обработайте графитовой смазкой для плавного хода. Убедитесь, что контрольная гайка ослаблена минимум на 5 мм от корпуса.

Вращайте болт только по часовой стрелке короткими движениями (максимум 15-20° за раз), постоянно проверяя сопротивление червячного вала. Применяйте динамометрический ключ с предельным усилием не более 0,5 Н·м – усилие должно соответствовать вращению вала одним пальцем.

Контрольные этапы

Затяните болт до момента легкого трения вала
Проверните вал на 180° и повторите замер
Отверните болт на 5-7° при неравномерном сопротивлении
Зафиксируйте положение стопорной гайкой без перетяга

Параметр	Значение
Шаг подтяжки	15-20°
Макс. усилие затяжки	0,5 Н·м
Допустимый люфт вала	0,02-0,05 мм

После фиксации гайкой проверьте вал на отсутствие заклинивания во всем диапазоне вращения. Любой провал усилия или резкий подъем момента сигнализируют о неправильной регулировке. Обязательно повторите процедуру после 500 км пробега.

Контроль усилия вращения рулевого вала

Проверка усилия вращения рулевого вала – обязательный этап после регулировки редуктора. Эта процедура определяет корректность натяга червячной пары и исключает риск закусывания или избыточного люфта. Замер выполняется при полностью снятом рулевом колесе для доступа к шлицам вала.

Неправильное усилие приводит либо к ускоренному износу деталей редуктора (при перетяжке), либо к возникновению опасного люфта в рулевом управлении (при недотяжке). Контроль проводят при температуре масла в редукторе +20°C±5°C для точности измерений.

Порядок замера и нормативные значения

Для измерения потребуется динамометрический ключ с диапазоном 0-2 Н·м (или 0-0.2 кгс·м) и переходная головка под шлицы вала. Последовательность действий:

Зафиксируйте передние колеса автомобиля упорами
Установите динамометрический ключ на вал редуктора
Плавно вращайте вал в обе стороны
Снимите показания ключа в момент начала движения вала
Повторите замер 3 раза в каждом направлении

Нормативные значения усилия для УАЗ Патриот:

Параметр	Минимум	Максимум	Единицы
Усилие вращения	0.3	0.8	кгс·м
Усилие вращения	2.94	7.85	Н·м

Важно: при отклонении от норм требуется повторная регулировка редуктора. Показания снимаются только в момент начала движения вала после состояния покоя. Равномерность усилия в обоих направлениях – признак правильной центровки червячной пары.

Критерии правильного натяга при регулировке

Главный индикатор корректной регулировки – отсутствие осевого люфта червячного вала при сохранении плавного вращения рулевого вала без заеданий. Контролируйте зазор между червяком и роликом, проворачивая вал сошки рукой: люфт недопустим, но усилие проворачивания должно оставаться равномерным на всем диапазоне.

Критически важно соблюдать момент затяжки регулировочного винта. Превышение усилия приводит к перетяжке – руль становится тугим, возникает перегрев редуктора и ускоренный износ пар трения. Недостаточная затяжка провоцирует стук и рост люфта в рулевом управлении.

Параметры для объективной оценки

Используйте проверочные методы:

Диагностика динамометрическим ключом: момент проворачивания вала сошки должен составлять 0,3–0,8 Н·м (уточните в мануале для вашей модификации).
Контроль нагрева: после 5–7 полных оборотов руля на месте подвешенного автомобиля корпус редуктора не должен нагреваться выше 40–50°C.
Тест "на слух": вращение руля при отключенном двигателе – посторонние шумы (скрежет, щелчки) указывают на перетяжку или дефекты.

Финишная проверка выполняется только на установленных рулевых тягах под нагрузкой. Совершите пробную поездку: самопроизвольное отклонение от курса или повышенное усилие на руле сигнализируют о необходимости повторной регулировки.

Опасность перетягивания регулировочного винта

Чрезмерное затягивание регулировочного винта создает критическое давление в червячной паре редуктора. Это вызывает неестественно плотный контакт червяка с роликом, многократно увеличивающий силу трения. Поверхности деталей перегреваются, а смазка теряет защитные свойства из-за высоких температур.

Появляется эффект "зажатого" руля: вращение требует значительных физических усилий, особенно на низких скоростях. Руль перестает самостоятельно возвращаться в нейтральное положение после поворотов, что нарушает курсовую устойчивость. Возрастает риск деформации вала червяка или выкрашивания зубьев ролика.

Критические последствия перетяжки:

Ускоренный износ: Поверхности червяка и ролика истираются в 3-4 раза быстрее нормы
Залипание механизма: Локальный перегрев вызывает микросварку металла в точках контакта
Разрушение подшипников: Радиальные нагрузки превышают расчетные, разрушая сепараторы
Появление люфта: После начального закусывания происходит резкий износ с образованием зазора
Полный отказ: Заклинивание рулевого вала при движении с потерей управления

Признаки перетяжки проявляются сразу: характерный гул при вращении руля, повышенная температура редуктора (корпус обжигает руку), масляные подтеки через сальники из-за расширения смазки. Регулировку прекращают при первом ощущении сопротивления при проворачивании вала.

Фиксация положения винта контргайкой

После достижения оптимального усилия проворачивания рулевого вала и устранения люфта, необходимо надёжно зафиксировать регулировочный винт контргайкой. Эта операция предотвращает самопроизвольное выкручивание или смещение винта в процессе эксплуатации, что критично для сохранения заданных параметров зацепления червячной пары.

Главная сложность заключается в том, чтобы при затяжке контргайки не допустить проворота самого регулировочного винта. Даже минимальное смещение (в пределах 1-2 градусов) способно нарушить выставленные зазоры и привести к ухудшению характеристик рулевого управления – появлению заеданий или увеличенного свободного хода руля.

Порядок выполнения фиксации

Для корректной фиксации потребуются два ключа на 19 мм:

Установите первый ключ на грани регулировочного винта, надёжно удерживая его в статичном положении.
Вторым ключом равномерно затягивайте контргайку с моментом 50-70 Н·м, постоянно контролируя неподвижность винта.
После затяжки немедленно проверьте качество регулировки:
- Прокрутите рулевой вал на несколько оборотов в обе стороны
- Убедитесь в отсутствии заеданий и повышенного сопротивления
- Проверьте люфт руля на стоящем автомобиле

Если при затяжке контргайки винт всё же сдвинулся (это определяется по изменению усилия вращения вала), ослабьте контргайку и повторите процедуру регулировки с последующей фиксацией. Для точного контроля момента затяжки используйте динамометрический ключ.

Правильный момент затяжки контргайки

После выставления оптимального зазора в зацеплении червяка и ролика рулевого редуктора критически важно надежно зафиксировать регулировочный винт. Именно эту функцию выполняет контргайка, предотвращая самопроизвольное ослабление винта во время эксплуатации автомобиля. Неправильная затяжка приведет либо к люфту руля из-за ослабления, либо к перетяжке подшипников и быстрому износу.

Затягивать контргайку необходимо с определенным моментом силы, указанным производителем. Использование динамометрического ключа – обязательное условие для точного соблюдения этого параметра. Пренебрежение инструментом или попытки затянуть "на глаз" гарантированно приведут к некорректной работе узла и потенциально опасным последствиям на дороге.

Порядок затяжки контргайки

Выполняйте следующие действия строго по порядку:

Надежно зафиксируйте регулировочный винт от проворачивания. Для этого используйте специальный шлицевой ключ (часто входит в комплект инструмента для редуктора) или аккуратно удерживайте его через отверстие в крышке редуктора подходящим стержнем.
Установите на динамометрический ключ головку или накидной ключ нужного размера (как правило, на 27 мм для стандартной контргайки УАЗ Патриот).
Плавно, без рывков, затягивайте контргайку, контролируя показания динамометрического ключа.
Прекратите затяжку сразу после достижения требуемого момента: 80-100 Н·м (Ньютон-метров). Это основной и общепринятый диапазон для большинства редукторов УАЗ Патриот.
После затяжки обязательно перепроверьте усилие на рулевой колонке (оно должно остаться плавным, без заеданий) и отсутствие люфта рулевого вала.

Важные замечания:

Точное значение: Всегда сверяйтесь с официальным руководством по ремонту (РЭ) именно для вашей модели года выпуска. В редких случаях момент может незначительно отличаться.
Перетяжка: Превышение момента категорически недопустимо. Это создаст избыточную нагрузку на подшипники и резьбу регулировочного винта, приведет к их деформации или разрушению, резкому увеличению усилия на руле и ускоренному износу всего редуктора.
Недотяжка: Слабая затяжка не обеспечит надежной фиксации винта. В процессе работы вибрации приведут к его отворачиванию, увеличению зазора, появлению опасного люфта руля и ударных нагрузок на детали редуктора.
Контроль после пробега: Через 500-1000 км пробега после регулировки настоятельно рекомендуется повторно проверить момент затяжки контргайки, так как возможна небольшая усадка.

Параметр	Значение	Последствия отклонения
Рекомендуемый момент затяжки	80-100 Н·м	Строго соблюдать (уточнить по РЭ)
Перетяжка (>100 Н·м)	Опасна!	Закусывание руля, износ подшипников, разрушение резьбы
Недотяжка (<80 Н·м)	Опасна!	Самоотворачивание винта, увеличение люфта, ударные нагрузки
Инструмент	Динамометрический ключ	Без него точная регулировка невозможна

Проверка плавности хода рулевого вала после регулировки

После завершения регулировки зацепления червяка и ролика рулевого редуктора УАЗ Патриот критически важно проверить плавность вращения рулевого вала. Эта операция подтверждает отсутствие перетяжки или неравномерного контакта деталей, которые могут привести к ускоренному износу или заклиниванию.

Для корректной оценки отсоедините кардан рулевой колонки от входного вала редуктора. Это исключит влияние рулевого колеса и колонки на ощущения при проверке. Убедитесь, что передние колеса находятся в положении, соответствующем прямолинейному движению.

Последовательность действий

Зафиксируйте корпус редуктора – предотвратите его смещение при проверке.
Возьмитесь за фланец вала редуктора (место крепления кардана).
Поворачивайте вал плавными движениями в обе стороны от нейтрали (≈30-45° в каждую).
Контролируйте усилие:
- Ход должен быть равномерным во всем диапазоне
- Запрещены: рывки, заедания, провалы или зоны заметно повышенного сопротивления
- Допустимо минимальное увеличение усилия строго в центральном положении (следствие конструкции)

Результат проверки:

Наблюдаемый эффект	Причина	Действие
Легкий ход везде, люфт	Недотяжка регулировочного винта	Повторить регулировку, уменьшив зазор
Тугое вращение/заедания	Перетяжка или перекос	Ослабить регулировку, проверить соосность
Рывки, неравномерное усилие	Износ ролика/червяка, деформация вала	Диагностика, замена деталей

Важно: При обнаружении дефектов вращения запрещена эксплуатация автомобиля! Повторите регулировку или устраните неисправность. Успешная проверка гарантирует безопасное управление и ресурс редуктора.

Контроль отсутствия подклиниваний в крайних положениях

После регулировки зацепления червяка и ролика необходимо убедиться в отсутствии заеданий рулевого вала при повороте колес до упора в обе стороны. Подклинивания в крайних положениях создают опасные нагрузки на детали редуктора и рулевые тяги, что может привести к их ускоренному износу или внезапному отказу во время движения.

Проверка выполняется при полностью собранном рулевом механизме с подключенными сошками и тягами (на установленных на место колесах). Обязательно обеспечьте свободное пространство для поворота передних колес – снимите автомобиль с домкратов, если регулировка проводилась на весу.

Попросите помощника плавно поворачивать руль от упора до упора в обе стороны.
Контролируйте руками вращение вала червяка в месте выхода из картера редуктора. Движение должно быть равномерным без рывков.
Обратите особое внимание на начальный момент поворота из крайних положений: усилие должно возрастать постепенно, без "залипаний".
Проверьте усилие на руле в зонах ±30° от упоров – здесь подклинивания проявляются чаще всего.

При обнаружении заеданий или неравномерного хода немедленно прекратите проверку. Повторите регулировку зацепления, уменьшитя зазор между червяком и роликом на 1/8-1/4 оборота регулировочного винта. После корректировки снова проведите тест. Допустимо лишь незначительное увеличение усилия в крайних точках по сравнению с центральным положением руля.

Тестирование системы на заведённом двигателе

Заведите двигатель и дайте ему поработать на холостых оборотах. Двумя руками плавно вращайте рулевое колесо влево-вправо по максимальной амплитуде, наблюдая за реакцией механизмов. Особое внимание уделите отсутствию заеданий или провалов усилия в крайних положениях руля.

Попросите помощника визуально контролировать состояние сошки редуктора и тяг во время вращения руля. Все элементы должны перемещаться плавно, без рывков и перекосов. Одновременно прислушивайтесь к посторонним звукам из области редуктора – скрипы, стуки или металлический скрежет недопустимы.

Критерии корректной работы

Усилие на руле: равномерное во всём диапазоне, без резких изменений
Люфт рулевого колеса: не более 5° при покачивании в нейтральном положении
Возврат руля: после поворота руль должен самостоятельно стремиться к нулевой отметке
Герметичность: отсутствие подтёков масла на корпусе редуктора и сальниках

При выявлении отклонений заглушите двигатель и повторно проверьте регулировочные параметры. Тестирование на ходу допускается только после успешной проверки всех пунктов на неподвижном автомобиле.

Измерение люфта рулевого колеса после регулировки

После завершения регулировки рулевого редуктора необходимо проверить величину суммарного люфта рулевого колеса. Этот параметр критичен для безопасности и управляемости, его значение должно строго соответствовать требованиям завода-изготовителя.

Для точного замера подготовьте линейку или штангенциркуль. Установите передние колеса автомобиля на твердой ровной поверхности параллельно направлению движения. Убедитесь, что двигатель работает (чтобы учесть усилитель руля), а колеса не касаются препятствий.

Последовательность измерений

Выполните следующие действия для определения люфта:

Закрепите линейку горизонтально у обода руля так, чтобы ее шкала была параллельна плоскости колеса.
Медленно поворачивайте руль влево до момента начала поворота передних колес (отметьте начальное положение).
Поверните руль вправо до момента начала обратного поворота колес (фиксируйте конечное положение).
Замерьте расстояние между отметками по линейке. Это значение – суммарный люфт в миллиметрах.

Важно: Полученный результат в миллиметрах переведите в градусы для сравнения с нормативами. Для стандартного руля УАЗ Патриот диаметром 380-400 мм используйте соотношение:

Люфт на ободе	Угол поворота
16-17 мм	≈ 5°
20 мм	≈ 6°
25 мм	≈ 7°

Сравните измеренный люфт с допустимым значением для УАЗ Патриот: не более 10° (или 35-40 мм на ободе руля). Если показатель превышен:

Проверьте затяжку регулировочного винта редуктора
Исключите износ шарниров рулевых тяг или карданчика рулевого вала
Убедитесь в отсутствии зазоров в подшипниках ступиц

Повторную регулировку редуктора выполняйте только после устранения всех выявленных неисправностей! Измерение люфта – обязательный этап проверки качества выполненных работ.

Допустимые значения люфта для УАЗ Патриот

Суммарный люфт в рулевом управлении УАЗ Патриот регламентирован техническими требованиями завода-изготовителя. Превышение установленных значений указывает на необходимость регулировки редуктора или замены изношенных компонентов.

Нормативным документом для измерения является ГОСТ Р 51709-2001, устанавливающий верхний предел люфта для внедорожников. Контроль выполняется на неподвижном автомобиле при работающем двигателе в режиме холостого хода.

Ключевые параметры

Максимально допустимый люфт:

Основной критерий: Не более 10° (десяти градусов) поворота рулевого колеса.
Проверка на рулевом колесе: Люфт не должен превышать 35 мм по хорде (дуге) обода руля (для стандартного рулевого колеса диаметром ~400 мм).

Важно: Измерение проводится по всей системе рулевого управления. Значительная часть люфта может возникать не только в редукторе, но и в рулевых тягах, наконечниках, шарнирах карданного вала рулевой колонки или подшипниках ступиц.

Порядок действий при превышении нормы:

Определите источник люфта, попросив помощника покачивать руль, наблюдая за элементами системы.
Если люфт ощущается в редукторе (вал сошки имеет заметный свободный ход), выполните регулировку зацепления ролика с червяком.
Если люфт в наконечниках или тягах – замените изношенные детали.

Последствия игнорирования люфта:

Ухудшение курсовой устойчивости и точности управления.
"Ватость" руля, необходимость постоянного подруливания.
Ускоренный износ шин.
Повышенная опасность при движении на высокой скорости или в экстренной ситуации.

Возврат защитной пластиковой накладки на место

Перед окончательной сборкой убедитесь, что все манипуляции с рулевым редуктором завершены, регулировочные гайки зафиксированы контргайками, а следы старого герметика полностью удалены с посадочной поверхности редуктора и кузова. Проверьте отсутствие забытых инструментов или крепежей в моторном отсеке.

Тщательно очистите саму защитную накладку от грязи, масла и пыли, особенно в местах прилегания к кузову и вокруг монтажных отверстий. Осмотрите пластиковые клипсы или резиновые втулки на предмет трещин или деформации – поврежденные элементы подлежат обязательной замене для предотвращения дребезжания.

Порядок установки накладки

Совместите накладку с посадочным местом на кузове, аккуратно подводя ее снизу. Убедитесь, что все технологические выступы и ребра жесткости накладки совпадают с пазами и привалочными плоскостями кузова.
Вставьте крепежные клипсы в соответствующие отверстия кузова. Нажимайте строго перпендикулярно плоскости крепления до характерного щелчка, подтверждающего фиксацию. При наличии болтовых соединений (например, по краям), предварительно вставьте болты в отверстия накладки, наживите гайки вручную на 2-3 оборота.
Затяните болтовые соединения (если применимо) крестообразной или диагональной последовательностью. Используйте динамометрический ключ с моментом не более 8-10 Н·м во избежание срыва резьбы или деформации пластика. Избегайте перекоса накладки!
Проверьте плотность прилегания по всему периметру. Недопустимы зазоры более 1-2 мм или выступающие края. Легким нажатием руки убедитесь в отсутствии люфтов и дребезжания конструкции.

Проверка работоспособности рулевого управления

После регулировки редуктора критически важно проверить корректность работы всего рулевого механизма перед началом эксплуатации автомобиля. Эта процедура исключит опасные ситуации, связанные с потерей управления.

Проверка включает несколько этапов, выполняемых на неподвижном авто и в движении. Не пренебрегайте ни одним пунктом для обеспечения безопасности.

Порядок проверки:

Визуальный осмотр: Убедитесь в отсутствии подтёков жидкости ГУР на корпусе редуктора, тягах и шлангах. Проверьте надёжность затяжки всех крепёжных элементов (гаек маятника, сошки, картера редуктора).
Контроль люфтов (на стоящем автомобиле):
- Попросите помощника покачать руль влево-вправо с небольшой амплитудой (примерно ±5° от центра).
- Визуально и на ощупь контролируйте отсутствие недопустимых зазоров в шарнирах тяг, маятниковом рычаге, шаровых опорах и рулевых наконечниках.
- Особое внимание уделите сошке – её качание должно строго соответствовать движению рулевого вала без ощутимого мертвого хода.
Проверка усилия на руле (двигатель запущен):
- Запустите двигатель, дайте ГУР выйти на рабочий режим (покрутите руль от упора до упора 2-3 раза).
- Проверьте плавность хода руля по всему диапазону. Усилие должно быть равномерным, без рывков, заеданий или неожиданно "лёгких" или "тяжёлых" зон.
- Убедитесь, что руль самостоятельно (без помощи водителя) возвращается в нейтральное положение после плавного поворота и отпускания.
Тестовый заезд (на безопасной площадке):
- Начинайте движение с малой скорости. Проверьте реакцию автомобиля на небольшие повороты руля.
- Выполните несколько плавных поворотов налево и направо на скорости 20-40 км/ч. Автомобиль должен чётко следовать заданной траектории.
- Обратите внимание на отсутствие стуков, скрипов или вибраций на руле, особенно при проезде неровностей.
- Проверьте стабильность прямолинейного движения – машина не должна самопроизвольно уводить в сторону при отпущенном руле.
- ВАЖНО: При первых признаках некорректной работы (тугой ход, закусывание, самопроизвольный поворот руля, стуки) немедленно прекратите движение и проведите повторную диагностику.

Тест-драйв для оценки качества регулировки

После выполнения регулировки рулевого редуктора обязателен контрольный выезд для проверки работоспособности узла в динамике. Тест-драйв позволяет выявить скрытые дефекты, которые не проявляются на стоящем автомобиле, и оценить точность выполненных регулировок.

Проводите тест-драйв на безопасном участке дороги с разным покрытием (асфальт, грунт). Начните с движения на малой скорости (20-30 км/ч), постепенно увеличивая ее до 60-70 км/ч. Выполняйте маневры: прямолинейное движение, плавные и резкие повороты руля, объезд неровностей.

Ключевые параметры для оценки

Люфт рулевого колеса
Руль должен реагировать мгновенно без свободного хода. Проверьте отсутствие зазора при легком покачивании руками во время движения прямо.
Возврат руля в нулевое положение
После поворота руль должен плавно и полностью самостоятельно возвращаться в нейтраль при отпускании рук (на безопасной скорости).
Стуки и посторонние шумы
При проезде неровностей или резких маневрах не должно быть слышно глухих ударов, скрежета или лязга в передней части авто.
Тяжесть хода руля
Усилие при повороте должно быть равномерным, без заеданий или ощутимых "провалов". Сравните с поведением до регулировки.
Курсовая устойчивость
Автомобиль не должно уводить в сторону при движении по прямой, а колеса не должны самопроизвольно менять угол при отпускании руля.

При обнаружении проблем (затрудненный возврат руля, биение, стуки или чрезмерный люфт) немедленно прекратите тест-драйв. Повторно проверьте затяжку креплений редуктора и тяг, убедитесь в отсутствии перетяжки регулировочного винта – это требует корректировки настроек или диагностики смежных узлов подвески.

Обработка резьбовых соединений антикором

После затяжки регулировочного винта и контргайки редуктора УАЗ Патриот согласно требуемым моментам, обработайте резьбу антикоррозийным составом. Эта процедура предотвращает закисание соединений из-за воздействия влаги, реагентов и температурных перепадов, что критично для элементов рулевого управления.

Нанесите тонкий слой антикора (например, медной смазки, графитовой пасты или специализированного состава) на очищенную резьбу регулировочного винта и контргайки. Избегайте попадания состава на резиновые пыльники и уплотнения – некоторые вещества могут разрушать резину.

Порядок действий и ключевые моменты

Очистка резьбы: Удалите металлической щеткой грязь, ржавчину и остатки старой смазки. Протрите ветошью.
Выбор антикора: Используйте термостойкие составы (медная смазка выдерживает до +1100°C). Избегайте солидола – он теряет свойства при нагреве.
Нанесение: Кистью или шприцем покройте витки резьбы тонким слоем. Для болтов/гаек состав наносится перед затяжкой.
Контроль: Убедитесь, что антикор не попал на тормозные диски, приводы или ремень ГУР – это опасно!

Важно: Регулярно проверяйте состояние покрытия (особенно после зимы) и обновляйте его при признаках износа. Это упростит будущие регулировки и продлит срок службы узла.

Проверка уровня жидкости в гидроусилителе

Убедитесь, что автомобиль стоит на ровной поверхности, а рулевое колесо расположено строго прямо. Запустите двигатель и дайте ему поработать 1-2 минуты для прогрева гидроусилителя руля (ГУР) и равномерного распределения жидкости. Поверните руль до упора в обе стороны по 2-3 раза, чтобы удалить воздушные пробки из системы.

Заглушите мотор и откройте капот. Найдите бачок ГУР – обычно белый пластиковый резервуар с черной крышкой, расположенный возле радиатора или блока цилиндров. Протрите поверхность бачка ветошью для исключения попадания грязи внутрь.

Определение уровня

Снимите крышку бачка, повернув ее против часовой стрелки. На внутренней стороне крышки расположен щуп с метками:

MIN/COLD – минимальный уровень для холодной системы
MAX/HOT – максимальный уровень для прогретой системы

Важно: Если проверка проводится после остановки двигателя, ориентируйтесь на метку HOT. Уровень жидкости должен находиться между отметками MIN и MAX. Допустимое превышение – не более 5 мм над MAX.

Оценка состояния жидкости

Цвет жидкости	Состояние	Рекомендация
Прозрачный красный	Норма	Долив не требуется
Темно-коричневый	Старая/перегретая	Требуется замена
Молочный оттенок	Признак воды в системе	Срочная замена

При необходимости долейте жидкость Dexron III до требуемого уровня. Используйте воронку с мелкой сеткой для предотвращения попадания примесей. Затяните крышку до щелчка после завершения процедуры.

Осмотр на предмет утечек гидравлической жидкости

Внимательно обследуйте корпус рулевого редуктора, особенно места соединений: входной и выходной валы, крышку регулировочного винта, прокладки между секторами и корпусом, а также трубки высокого давления и штуцеры гидравлических магистралей. Ищите следы свежей жидкости (обычно прозрачной или желтоватой) или застарелые маслянистые потёки с налипшей грязью.

Обязательно проверьте состояние пыльников на сошках и наконечниках рулевых тяг – повреждения здесь часто приводят к попаданию грязи внутрь механизма и ускоренному износу сальников. Осмотрите бачок ГУРа и его шланги на предмет трещин или подтёков, уровень жидкости в бачке должен соответствовать норме.

Ключевые зоны контроля

Сальники валов: Сосредоточьтесь на области вокруг входного (от рулевой колонки) и выходных (сошки) валов. Малейшая влага или капли указывают на износ сальников.
Регулировочная крышка: Убедитесь в сухости поверхности под шестигранной заглушкой и вокруг неё. Протечки тут часто связаны с износом уплотнительного кольца под крышкой.
Прокладки разъема секторов: Осмотрите линию сопряжения верхней и нижней частей корпуса редуктора. Масляные следы по шву требуют замены прокладки.
Гидравлические линии: Проверьте целостность металлических трубок и резиновых шлангов по всей длине, уделяя внимание местам их входа в редуктор и насос, а также фиксации хомутами.

Признак утечки	Возможная причина	Действие
Мокрые сальники валов	Износ сальников	Замена сальников
Подтёки у регулировочной крышки	Износ уплотнительного кольца, ослабление крышки	Замена кольца, протяжка крышки
Масло по стыку корпуса	Повреждение прокладки секторов	Замена прокладки, протяжка болтов
Влажность на штуцерах/трубках	Ослабление гаек, повреждение трубок/шлангов	Подтяжка, замена элементов

Важно: Перед осмотром тщательно очистите редуктор и прилегающие узлы от грязи и старой смазки. Для точного выявления источника небольших утечек можно завести двигатель и покрутить руль в разные стороны при помощнике, наблюдая за подозрительными местами.

Типичные ошибки при самостоятельной регулировке рулевого редуктора УАЗ Патриот

Регулировка рулевого редуктора – ответственная процедура, требующая аккуратности и понимания принципа работы. Ошибки, допущенные на этом этапе, могут привести не только к ухудшению управляемости, но и к серьезным последствиям для безопасности и дорогостоящему ремонту.

Многие автовладельцы, стремясь устранить люфт руля или его тяжелый ход, прибегают к регулировке, не обладая достаточным опытом или не соблюдая технологию. Это часто усугубляет проблему или создает новые, более серьезные неисправности.

Основные ошибки и их последствия

Наиболее распространенные промахи при самостоятельной работе:

Слишком сильная затяжка регулировочного винта: Это самая частая и опасная ошибка. Чрезмерное подтягивание винта создает избыточное трение в паре "червяк-ролик", приводя к:
- Быстрому износу рабочих поверхностей червяка и ролика.
- Заеданию руля при повороте, особенно на месте или на малой скорости ("тугой" руль).
- Перегреву редуктора и закипанию масла в нем.
- Риску заклинивания рулевого управления на ходу.
Попытка регулировки без предварительной центровки редуктора: Червяк имеет участок с минимальным износом (обычно в положении прямолинейного движения). Регулировку обязательно нужно проводить именно в этом положении. Если колеса не стоят прямо или редуктор не центрирован, регулировка будет некорректной – люфт может уйти на краях, но появиться в центре, или наоборот.
Игнорирование необходимости фиксации червяка: При затяжке контргайки регулировочного винта червяк должен быть надежно зафиксирован от проворачивания (например, ключом за шлицы вала сошки). Если этого не сделать, червяк может провернуться вместе с винтом, сведя на нет все регулировки и повредив шлицы.
Регулировка изношенного редуктора без ремонта: Если рабочие поверхности червяка или ролика имеют значительный износ (выработку, задиры), регулировка путем подтяжки винта лишь временно скроет люфт ценой ускоренного износа и риска заклинивания. В таких случаях требуется разборка, дефектовка и замена изношенных деталей (ролика, втулок, червяка).
Несоблюдение момента затяжки контргайки: Слабая затяжка приведет к самоотворачиванию регулировочного винта и потере регулировки. Чрезмерная затяжка может сорвать резьбу или деформировать детали.
Игнорирование проверки люфта в сошке: Люфт рулевого управления может быть вызван не только редуктором, но и износом шарниров рулевых тяг, маятникового рычага или втулок сошки. Перед регулировкой редуктора необходимо точно определить источник люфта.
Отсутствие контроля "мертвого хода": После регулировки обязательно нужно проверить, не появился ли "мертвый ход" – участок, при повороте руля на котором колеса не реагируют. Это прямой признак перетяжки.
Спешка и невнимательность: Пропуск шагов (центровка, фиксация), неточное измерение люфта, использование неисправного инструмента.

Последствия некорректной регулировки:

Ошибка	Непосредственное последствие	Потенциальный риск
Перетяжка регулировочного винта	Тугой ход руля, нагрев редуктора	Ускоренный износ, заклинивание руля
Регулировка без центровки	Неравномерный люфт, ухудшение управляемости	Снижение безопасности, вибрации
Нефиксация червяка	Сбитая регулировка, повреждение шлицов	Необходимость замены вала червяка
Регулировка изношенного редуктора	Временное устранение люфта	Быстрый выход из строя, заклинивание

Признаки неправильно выполненной регулировки

После регулировки рулевого редуктора УАЗ Патриот могут наблюдаться нетипичные реакции рулевого управления. Эти симптомы указывают на ошибки в настройке зацепления червячной пары или осевых зазоров.

Игнорирование признаков ведет к ускоренному износу деталей и снижению безопасности. Контрольная проверка обязательна после любых регулировочных работ.

Ключевые симптомы

Заедание или тугое вращение руля - особенно заметно при поворотах из крайнего положения
Чрезмерный люфт рулевого колеса (более 10-15° свободного хода)
Неравномерное усилие при вращении руля в разные стороны
Стук или скрежет в редукторе при проезде неровностей
Самопроизвольный увод автомобиля в сторону при движении прямо
Вибрация руля, усиливающаяся с ростом скорости
Подтекание масла из-под регулировочных гаек

Признак	Возможная причина ошибки
Тугой руль	Чрезмерное затягивание регулировочного винта
Увеличенный люфт	Недостаточное поджатие червячной пары
Неравномерное усилие	Перекос вала сошки или деформация картера
Посторонние звуки	Критический износ деталей или неправильная центровка

Когда требуется полная замена редуктора

Регулировка рулевого редуктора УАЗ Патриот эффективна только при умеренном износе деталей и появлении люфта в червячной паре. Если после нескольких регулировок свободный ход руля быстро возвращается или сопровождается стуками, это сигнализирует о критическом износе основных компонентов. Дальнейшие попытки подтяжки лишь временно маскируют проблему и ускоряют окончательный выход узла из строя.

Полная замена редуктора становится неизбежной при физическом повреждении его корпуса (трещины от ударов, глубокие сколы), необратимой деформации валов или неремонтопригодном разрушении элементов червячной передачи. Также замена необходима при катастрофическом износе посадочных мест под подшипники или шестерни, когда детали не фиксируются с требуемым натягом даже после регулировочных шайб.

Критические признаки, требующие замены

Неустранимый люфт рулевого вала: ощутимое биение или вертикальный/горизонтальный ход вала при покачивании, сохраняющийся после регулировки.
Заклинивание руля: периодическое или постоянное сопротивление вращению, особенно в крайних положениях, указывающее на деформацию валов или разрушение подшипников.
Течь масла через основной сальник: если замена сальника не устраняет протечку из-за износа посадочной поверхности вала.
Хруст или скрежет при повороте: характерные звуки, сигнализирующие о выкрашивании зубьев червячной пары или разрушении подшипников.

Последствия игнорирования неисправности

Потеря управления: полное заклинивание редуктора на ходу приведет к блокировке рулевых тяг.
Ускоренный износ шин: неконтролируемый люфт вызывает неравномерное истирание протектора.
Повреждение смежных узлов: вибрации и ударные нагрузки разрушают рулевые наконечники и кардан рулевой колонки.

Регулировка винта при изношенных деталях редуктора

При износе червячной пары или подшипников редуктора стандартная регулировка не устраняет люфт полностью. В таких условиях подтяжка регулировочного винта становится компромиссным решением для временного уменьшения свободного хода руля, но требует предельной аккуратности.

Чрезмерное затягивание винта на изношенном механизме вызывает перегрев редуктора, закусывание рулевого вала в крайних положениях и ускоренное разрушение деталей. Риск заклинивания рулевого управления особенно высок при эксплуатации в мороз или после длительного простоя.

Алгоритм безопасной регулировки

Необходимые инструменты:

Ключ на 13 мм
Плоская отвертка
Смотровая яма/эстакада

Последовательность работ:

Зафиксируйте передние колеса в прямом положении
Ослабьте контргайку регулировочного винта
Поворачивайте винт по часовой стрелке с шагом 5-10°
После каждого подтягивания проверяйте:
- Отсутствие заеданий при полном обороте руля
- Температуру картера редуктора (рука не должна ощущать нагрев)
Допустимый люфт - не более 10° на рулевом колесе

Критические признаки перетяжки:

Тугое вращение руля при парковке
Самопроизвольный возврат в нейтраль медленнее 3 секунд
Появление гула на виражах

При возникновении любого из симптомов немедленно ослабьте винт на 15-20°. Помните: эта регулировка - временная мера до замены редуктора или ремонта червячной пары.

Повторная регулировка через пробег 500 км

После первичной регулировки рулевого редуктора УАЗ Патриот обязательна повторная проверка через 500–1000 км пробега. Это связано с приработкой новых деталей и возможным изменением зазора в червячной паре из-за усадки уплотнителей или смещения регулировочных элементов.

Порядок действий полностью идентичен первоначальной регулировке, но требует особого внимания к состоянию крепежных элементов и отсутствию люфтов. Предварительно проверьте отсутствие подтекания масла из редуктора и надежность фиксации сошки.

Ключевые этапы повторной регулировки

Демонтаж защитного колпака: Снимите пластиковую заглушку регулировочного винта на верхней крышке редуктора.
Контроль затяжки гайки: Проверьте момент затяжки контргайки (19–22 Н·м) при ослабленном регулировочном винте.
Определение момента подклинивания: Затягивайте регулировочный винт (ключом на 8 мм) до появления легкого сопротивления при вращении руля на поднятых колесах.
Фиксация положения: Удерживая винт от проворота, затяните контргайку с указанным моментом.

Критически важные моменты:

Проверка рулевого управления на работающем двигателе после регулировки – отсутствие заеданий и плавный возврат руля в НЗ.
Контроль температуры редуктора после пробега 15–20 км – перетяжка вызывает локальный перегрев корпуса.

Параметр	Норма	Опасные признаки
Усилие на руле	Равномерное без рывков	Тугое вращение, заклинивание
Свободный ход руля	Не более 10°	Люфт более 15°, стук
Температура редуктора	≈ Температура двигателя	Горячие точки на корпусе

Контроль температуры редуктора после пробега

После регулировки рулевого редуктора УАЗ Патриот обязателен контроль температуры узла в реальных дорожных условиях. Совершите пробег 15-20 км с активным рулением (повороты, развороты), чтобы обеспечить полноценную нагрузку на механизм.

По завершении тестового заезда сразу проверьте нагрев корпуса редуктора рукой в области червячной пары и подшипников. Категорически избегайте касания движущихся частей при работающем двигателе! Используйте тыльную сторону ладони для безопасности.

Оценка результатов

Нормальные показатели:

Допустимый нагрев: Корпус теплый (40-60°C), терпимо для ладони 5-7 секунд
Тревожные признаки:
- Невозможно удержать руку >2 секунд (70°C+)
- Появление запаха горелой смазки
- Локальный перегрев в зоне подшипников

Состояние	Температура	Действия
Норма	40-60°C	Регулировка успешна
Перегрев	70°C+	Требуется ослабление затяжки

При превышении температурной нормы немедленно прекратите эксплуатацию. Перегрев свидетельствует о чрезмерной затяжке регулировочных гаек или неправильном зацеплении червячной пары. Повторная разборка и осмотр деталей на выработку обязательны!

Для точной диагностики используйте пирометр. Направляйте луч на центральную часть картера и зоны подшипников. Разница температур между секциями >15°C указывает на локальную проблему.

Особенности регулировки после ремонта ГУР

После замены компонентов гидроусилителя (насоса, шлангов, сальников) регулировка рулевого редуктора требует особого внимания из-за изменения давления в системе. Необходимо убедиться в полном удалении воздуха из контура и стабильной работе насоса перед корректировкой зацепления червячной пары.

Обязательно проверьте герметичность всех соединений ГУР под нагрузкой, так как утечки жидкости приведут к "провалам" руля и некорректным результатам регулировки. Температура рабочей жидкости должна соответствовать норме (60-80°C) для точной настройки.

Ключевые этапы регулировки

Предварительная прокачка системы:
- Запустите двигатель на холостом ходу
- Поворачивайте руль от упора до упора 5-7 раз
- Контролируйте исчезновение пены в расширительном бачке
Регулировка затяжки червячной пары:
- Ослабьте контргайку регулировочного винта на корпусе редуктора
- Затягивайте винт с моментом не более 1.2 Н·м до легкого сопротивления
- Проверьте усилие на руле: должно составлять 20-30 Н в обе стороны от нейтрали
Финишная проверка:
- Зафиксируйте контргайку с моментом 50-60 Н·м
- Проведите тест-драйв: руль должен возвращаться в ноль без закусываний
- Допустимый люфт рулевого колеса - не более 10°

Критические параметры после регулировки:

Параметр	Нормальное значение	Опасное отклонение
Давление в системе ГУР	85-95 бар	Менее 80 бар
Температура жидкости	60-80°C	Свыше 100°C
Усилие на руле (на месте)	20-40 Н	Свыше 60 Н

Фотографии расположения регулировочного узла

На представленных фото четко виден регулировочный винт рулевого редуктора УАЗ Патриот. Он расположен в верхней части картера редуктора, ближе к кабине водителя, и закрыт защитным резиновым колпачком черного цвета. Винт имеет шестигранную головку под ключ на 13 мм, что хорошо различимо при съемке сверху или сбоку.

На втором снимке показан доступ к узлу после частичной разборки: снят пластиковый кожух рулевой колонки и воздуховод печки для улучшения обзора. Виден зазор между винтом и кронштейном крепления редуктора к раме – это критичная зона для контроля во время регулировки.

Ключевые точки на фото

Фото 1: Общий план с указанием стрелкой на регулировочный колпачок под капотом (вид со стороны радиатора)
Фото 2: Крупный план головки винта после снятия резинового колпачка
Фото 3: Положение контргайки (17 мм) относительно регулировочного винта при съемке с фонариком
Фото 4: Расположение контрольной метки на кронштейне для измерения зазора штангенциркулем

Иллюстрации этапов ослабления контргайки

Контргайка фиксирует регулировочный винт редуктора, предотвращая самопроизвольное изменение настроек зазора в зацеплении. Её ослабление требует аккуратности для сохранения текущей регулировки и защиты деталей от повреждения. Правильная последовательность действий исключит смещение вала сошки при последующей настройке.

На фотографиях запечатлены ключевые моменты: позиционирование инструмента, углы воздействия на грани контргайки и регулировочного винта. Особое внимание уделено способам блокировки вращения винта при откручивании гайки для сохранения заводской калибровки до начала регулировочных работ.

Пояснения к визуальным материалам

Фиксация регулировочного винта: На фото показано применение зубила и молотка для блокировки шлица винта. Инструмент упирается в выемку головки под углом 60-70°, предотвращая проворот.
Позиция ключей: Снимок демонстрирует расположение рожковых ключей:
- Накидной ключ 22 мм на контргайке
- Торцевая головка 19 мм на регулировочном винте
Направление усилия: Иллюстрация отображает правильный вектор приложения силы – против часовой стрелки при виде со стороны редуктора. Чётко видны риски взаимного положения гайки и корпуса.
Контроль смещения: Фотофиксация положения метки на винте до и после ослабления. Визуализирован замер смещения мелом или маркером (допуск – не более 1-2 мм).

Фото правильного положения регулировочного болта

На фотографии чётко видно расположение регулировочного болта рулевого редуктора УАЗ Патриот после корректной настройки зацепления червячной пары. Болт зафиксирован строго по центру технологического паза корпуса редуктора, без перекосов вверх или вниз. Его контргайка надёжно затянута, исключая самопроизвольное проворачивание во время эксплуатации.

Важно отметить, что шлицовая головка болта ориентирована параллельно продольной оси редуктора, что соответствует заводской рекомендации. На снимке также визуально подтверждается отсутствие деформаций резьбовой части и следов механических повреждений на гранях. Расстояние от торца болта до плоскости прилегания контргайки составляет примерно 3-5 мм – это ключевой визуальный маркер правильной регулировки.

Критерии корректной установки на фото

Совпадение с пазом: Ось болта перпендикулярна плоскости корпуса, тело болта не выступает за крата направляющего паза.
Положение контргайки: Гайка плотно прижата к корпусу, без зазоров, с чётко видимой линией контакта.
Отсутствие следов перетяжки: Нет сколов краски на корпусе вокруг паза или сорванных граней болта/гайки.

Параметр	Норма на фото	Ошибка
Выступ болта из паза	Равномерный по окружности	Смещение вверх/вниз
Зазор под контргайкой	Отсутствует	Видимая щель
Маркировка	Риска на головке параллельна оси редуктора	Произвольный угол

Важно: После фиксации контргайки болт не должен проворачиваться от усилия руки – это отчётливо видно по статичному положению шлицов на увеличенном фото. Нарушение этого правила ведёт к быстрому износу червячной пары и люфту руля.

Изображение критических мест при затяжке

Четкая визуализация критических точек затяжки исключает ошибки при сборке рулевого редуктора. Фотографии должны акцентировать зоны, где перетяжка или недостаточное усилие моментально приводят к деформации деталей, утечке масла или люфту рулевого вала. Отсутствие таких изображений многократно повышает риски критических поломок при самостоятельной регулировке.

Ключевые точки, требующие детального фотоотображения: регулировочная гайка червяка (с указанием положения стопорной шайбы), контргайка фиксации винта, посадочная поверхность сошки на шлицах вала, а также последовательность затяжки болтов крышки редуктора. Особое внимание уделяется маркировке положения гайки-ограничителя до и после регулировки зазора.

Точки контроля на фотоматериалах

Деталь	Визуальный признак правильной затяжки	Риск при нарушении
Контргайка регулировочного винта	Отсутствие смещения меток на гайке и корпусе после фиксации	Самопроизвольное ослабление, увеличение зазора в зацеплении
Гайка крепления рулевой сошки	Совпадение паза под шплинт с отверстием в валу	Проворачивание сошки на шлицах, разрушение вала
Болты крышки редуктора	Равномерный прижим прокладки по всему периметру	Деформация крышки, течь масла

Обязательные ракурсы съемки: вид на стопорение контргайки через технологическое окно, положение фланца сошки относительно меток на валу, состояние уплотнительных поверхностей после затяжки. Каждый этап должен сопровождаться фотофиксацией показаний динамометрического ключа.

Визуальная проверка зацепления червячной пары – обязательный этап регулировки рулевого редуктора УАЗ Патриот. Она позволяет оценить качество контакта между червяком и роликом, выявить смещение или неравномерность износа.

Для корректной оценки снимите верхнюю крышку редуктора и обеспечьте хорошее освещение рабочей зоны. Вращайте рулевой вал, наблюдая за характером взаимодействия зубьев ролика с витками червяка в разных положениях.

Визуализация зацепления червячной пары

Основным индикатором служит контактное пятно на рабочей поверхности ролика. При правильной регулировке оно должно располагаться строго по центру зубьев ролика по всей длине контакта. Смещение пятна к краям свидетельствует о необходимости корректировки.

Критерии оценки зацепления

Обращайте внимание на следующие визуальные признаки:

Равномерность контакта: следы износа должны распределяться симметрично без локальных задиров
Ширина зоны контакта: оптимально 60-70% ширины зуба ролика
Отсутствие зазоров: витки червяка должны плотно прилегать к зубьям без видимых просветов

Состояние	Внешние признаки	Требуемое действие
Норма	Пятно контакта по центру, равномерный блеск	Регулировка не требуется
Смещение внутрь	Концентрация следов у основания зубьев	Уменьшение зазора
Смещение наружу	Износ на вершинах зубьев ролика	Увеличение зазора

После регулировки повторно проверьте характер зацепления при крайних положениях руля. Категорически недопустимо образование клина или закусывания в любом положении червячной пары.

Сравнение до и после регулировки рулевого редуктора УАЗ Патриот

До регулировки рулевого редуктора характерны выраженные негативные симптомы: чрезмерный свободный ход руля (более 10-15°), стук в передней части при движении по неровностям, "ватное" поведение автомобиля на трассе. Наблюдается ухудшение курсовой устойчивости, требующее постоянного подруливания, а также возможны рывки или заедания при повороте руля из-за износа червячной пары.

После правильной регулировки исчезает люфт рулевого колеса (остаётся допустимый зазор до 5°), пропадают посторонние стуки в редукторе. Управление становится точным и предсказуемым - автомобиль чётко реагирует на маневры, улучшается стабильность на скорости. Усилие на руле распределяется равномерно без заклиниваний в крайних положениях, что подтверждает оптимальный контакт червяка и ролика.

Основные различия в параметрах

Параметр	До регулировки	После регулировки
Люфт руля	15-30°	3-5°
Реакция на поворот	Запаздывание, "рыскание"	Мгновенная, точная
Шумы при езде	Стуки в передней оси	Тихая работа
Усилие вращения	Неравномерное (свободно/туго)	Плавное по всему диапазону
Износ деталей	Прогрессирующий	Стабилизированный

Важные нюансы: Результат напрямую зависит от правильности выполнения этапов регулировки - перетяжка винта вызывает перегрев и ускоренный износ редуктора, а недостаточное усилие оставляет люфт. Контроль зацепления осуществляется пробной поездкой с проверкой нагрева корпуса.

Фото инструмента для измерения люфта руля

Основным прибором для точного замера люфта рулевого колеса является механический люфтомер. На фото отчетливо видна его конструкция: зажимное устройство с регулировочным винтом для крепления на ободе руля, шкала с градуировкой в миллиметрах и градусах, а также стрелка-указатель, фиксирующая отклонение.

На изображении демонстрируется процесс установки люфтомера на руль УАЗ Патриот. Зажим плотно охватывает обод в положении "прямо", стрелка выставляется на нулевую отметку. Дополнительно в кадре виден штангенциркуль, используемый для предварительной оценки зазоров в тягах перед основным замером.

Комплектация набора для диагностики

Люфтомер К-524 (классический механический с диапазоном 0-40°).
Динамометрический ключ с пределом 25 Н·м (для проверки моментов затяжки).
Набор щупов толщиной 0.05-1.0 мм (для контроля зазоров в сошке).

Инструмент	Назначение	Критичность
Люфтомер	Замер суммарного люфта руля	Обязателен
Штангенциркуль	Предварительная оценка зазоров	Рекомендован
Щупы	Проверка контакта червячной пары	Обязателен

На втором фото показан электронный люфтомер с цифровым дисплеем. Его преимущество – автоматическая фиксация максимального значения люфта при покачивании руля, что упрощает замер для новичков. Однако механические аналоги надежнее в полевых условиях.

Важно: перед замером убедитесь, что колеса вывешены или автомобиль стоит на ровной площадке с прямым положением руля. Погрешность измерений без люфтомера (линейкой/маркером) может достигать 30-40%, что недопустимо при регулировке редуктора.

Температурный режим для точной регулировки

Точность регулировки рулевого редуктора УАЗ Патриот критически зависит от температуры самого механизма. Металлические детали редуктора (шестерни, валы, корпус) значительно расширяются при нагреве и сжимаются при охлаждении. Это напрямую влияет на величину зазора между червяком и роликом, который является ключевым параметром регулировки.

Проводить все регулировочные операции необходимо исключительно на холодном рулевом редукторе. Это означает, что автомобиль должен простоять не менее 4-6 часов после последней поездки, чтобы температура редуктора сравнялась с температурой окружающего воздуха в помещении (гараже) или на улице.

Почему важен холодный редуктор?

Нагретый редуктор приводит к следующим проблемам при регулировке:

Ложный зазор: При нагреве детали расширяются. Если регулировать зазор на горячем редукторе, когда детали "разогнаны", то после остывания металл сожмется, и реальный зазор станет больше отрегулированного. Это вызовет увеличенный люфт рулевого колеса на холодном автомобиле.
Риск заедания: И наоборот, регулировка на очень холодном редукторе (ниже +10°C) в теплом помещении может привести к тому, что при прогреве до рабочей температуры зазор уменьшится сильнее расчетного, повысив усилие на руле и риск подклинивания.
Нестабильность параметра: Показания момента проворачивания вала сошки или усилия на руле, измеряемые при регулировке, будут некорректны на редукторе, температура которого отличается от стандартной для измерений (обычно +20°C).

Идеальные условия:

Температура редуктора и окружающего воздуха в пределах +15°C до +25°C.
Автомобиль простоял не менее 4 часов в помещении с этой температурой.
Двигатель не запускался в течение этого времени.

Состояние редуктора	Риск неправильной регулировки	Результат на холодном авто	Результат на прогретом авто
Горячий (только что с поездки)	Очень высокий	Увеличенный люфт руля	Возможна норма или слегка увеличенный люфт
Холодный (комнатная температура)	Минимальный	Нормальный люфт	Нормальный люфт, нормальное усилие
Очень холодный (ниже +10°C)	Высокий	Возможно тяжелое вращение	Риск заедания или тяжелого руля

Помните: регулировка на холодном редукторе в правильном температурном диапазоне - залог точной установки зазора и безопасной, комфортной работы рулевого управления на всех режимах эксплуатации УАЗ Патриот.

Дополнительные ресурсы: чертежи и схемы редуктора

Чертежи и схемы рулевого редуктора УАЗ Патриот критически важны для точной регулировки. Они позволяют визуально идентифицировать компоненты, понять их взаимодействие и проверить корректность сборки. Без этих материалов высок риск ошибок при установке зазоров или сборке узла после обслуживания.

Доступ к технической документации существенно упрощает диагностику неисправностей и контроль износа деталей. Качественные схемы должны отображать конструкцию редуктора в разрезе, нумерацию элементов, точки регулировки и рекомендуемые параметры затяжки резьбовых соединений.

Официальные источники: Руководства по ремонту УАЗ Патриот (раздел рулевого управления), каталоги запчастей на сайтах дилеров.
Форумы владельцев: Тематические разделы на uazbuka.ru, drive2.ru/patriot – пользователи часто выкладывают сканы схем и 3D-модели.
Спецлитература: Книги типа "Устройство и ремонт УАЗ Патриот" с деталировкой узлов.
Видеоинструкции: На YouTube (поиск по запросу "разборка редуктора Патриот чертеж") – в описании часто есть ссылки на схемы.

Ключевые параметры на схемах

Элемент	Обозначение на чертеже	Значение
Зазор червяк-ролик	Буква "A" или стрелка	0.15-0.25 мм (регулируется прокладками)
Осевой люфт вала	Двойная стрелка на валу	Не более 0.05 мм (регулируется гайкой)
Момент затяжки крышки	Цифра в кружке	50-70 Н·м

Важно: Сверяйтесь с годом выпуска авто – конструкция редуктора могла меняться. Для моделей после 2015 года используйте актуальные схемы с обозначением ZF (производитель редуктора).

Видеоинструкции по процедуре регулировки

Наглядные видеоинструкции существенно упрощают понимание процесса регулировки рулевого редуктора УАЗ Патриот. Они демонстрируют ключевые этапы работы в реальном времени, что помогает избежать распространённых ошибок при самостоятельном выполнении процедуры.

При выборе руководства ориентируйтесь на актуальность материала (год выпуска авто), чёткость съёмки и наличие крупных планов ответственных узлов. Обращайте внимание на комментарии автора о специфике контроля люфта и усилия затяжки регулировочного винта.

Ключевые моменты в видеоинструкциях

Подготовка: Снятие защитного кожуха, очистка редуктора от грязи, отметка исходного положения регулировочного винта мелом.
Процесс регулировки: Последовательность ослабления контргайки, вращения винта (обычно на 10-15°), фиксации положения и контролевой затяжки.
Проверка результата: Методика тестирования люфта руля на стоящем автомобиле и в движении на малой скорости.

Тип ошибки	Последствие	Как избежать
Слишком сильная затяжка	Закусывание руля, ускоренный износ червячной пары	Проверка лёгкости вращения руля после каждого подтягивания
Нефиксированная контргайка	Самоотвинчивание регулировочного винта в движении	Использование двух ключей для жёсткой фиксации

Важно: После регулировки обязательна проверка схождения колес. Изменение положения вала редуктора может повлиять на углы установки передней подвески.

Список источников

Информация для статьи основана на технической документации и практическом опыте.

Ключевые источники знаний по регулировке рулевого редуктора УАЗ Патриот:

Официальное руководство по ремонту УАЗ Патриот
Технические спецификации завода-изготовителя рулевых редукторов
Профильные форумы владельцев УАЗ (UAZ Patriot Club, 4x4 Forum)
Видеоинструкции от автомехаников по обслуживанию рулевого управления
Методические пособия по регулировке червячных передач
Фотоматериалы с пошаговыми работами пользователей

Ситуация вне графика	Действие
Появление стука в передней подвеске	Немедленная проверка крестовины сошки и зацепления редуктора
Увеличение усилия при повороте руля	Контроль уровня масла и износа подшипников
Вибрации на скорости	Проверка центровки и состояния карданного вала рулевой колонки
