Регулируем сцепление ВАЗ 2109 самостоятельно - шаг за шагом

Статья обновлена: 18.08.2025

Правильная регулировка сцепления на ВАЗ 2109 критически важна для комфортной и безопасной эксплуатации автомобиля.

Неотрегулированный привод приводит к пробуксовке, неполному выключению передачи, ускоренному износу дисков и повышенным нагрузкам на коробку передач.

Самостоятельная регулировка свободного хода педали сцепления – доступная процедура, не требующая специального оборудования или сложных навыков.

Следуя приведенным ниже шагам, вы сможете точно настроить привод сцепления и восстановить его корректную работу.

Определение безопасного места для проведения работ

Правильный выбор площадки напрямую влияет на безопасность и удобство регулировки. Работать под автомобилем с поднятыми колесами категорически запрещено без надежной фиксации.

Идеальное место должно быть ровным, горизонтальным и твердым (асфальт, бетон), исключающим случайное скатывание. Убедитесь в отсутствии уклонов, рыхлого грунта или скользких поверхностей.

Критерии безопасной площадки

• Стабильная опора: Автомобиль должен стоять на ручнике и передаче, дополненно противооткатными упорами (башмаками) под колесами задней оси.
• Достаточное пространство: Обеспечьте свободный доступ к моторному отсеку и зоне под днищем возле коробки передач. Уберите посторонние предметы.
• Хорошая освещенность: Необходим яркий свет для визуального контроля состояния троса и вилки сцепления.
• Отсутствие помех: Избегайте мест вблизи проезжей части, работающих механизмов или источников открытого огня.

Важно: Никогда не используйте для подъема домкрат как единственную опору! Применяйте только промышленные подставки ("козелки") или эстакаду/подъемник, прошедшие проверку на надежность. Перед началом работ убедитесь в устойчивости автомобиля.

Освобождение педального узла от загрязнений

Снимите педаль сцепления с кронштейна, открутив гайку крепления оси и выбив палец молотком через выколотку. Отсоедините тягу привода от вилки выжимного подшипника, сняв стопорную шайбу и выпрессовав палец съемником. Извлеките возвратную пружину, запомнив точное положение ее крепления.

Тщательно очистите все детали узла: ось педали, втулки, вилку, тягу и место установки в кузове. Используйте металлическую щетку для удаления грубых загрязнений и ржавчины. Обезжирьте поверхности уайт-спиритом или бензином. Особое внимание уделите посадочным отверстиям втулок и контактным площадкам пружины.

Критичные зоны очистки

• Втулки оси педали - задиры нарушают свободный ход
• Пазы крепления возвратной пружины - грязь вызывает заедание
• Шарнир тяги привода - отложения блокируют соосность
• Поверхность упорного поршня главного цилиндра - нагар препятствует полному возврату

Проверьте состояние пластиковых втулок и металлических втулок оси. При обнаружении трещин, выработки или деформации – замените детали. После очистки нанесите графитовую смазку на оси и шарниры перед сборкой. Убедитесь в отсутствии остатков абразива в механизмах.

Снятие защитных пластиковых элементов салона

Доступ к регулировочному механизму сцепления требует демонтажа пластиковых накладок в районе педального узла. Работу выполняйте при выключенном зажигании и поднятом ручном тормозе для предотвращения случайного запуска двигателя.

Обеспечьте достаточное рабочее пространство у водительского сиденья, отодвинув его максимально назад. Приготовьте крестовую отвертку среднего размера и пластиковый монтажный лопатку для аккуратного снятия элементов без повреждения крепежа.

Порядок демонтажа

1. Снимите заглушку крепления рулевой колонки:
   • Найдите резиновую пробку в нижней части кожуха колонки
   • Подденьте её отверткой и извлеките пальцами
2. Открутите крепежные винты:
   • Выверните два самореза под рулевой колонкой через открывшееся отверстие
   • Извлеките три винта по периметру нижней панели (два сверху, один снизу)
3. Демонтируйте нижнюю панель торпедо:
   • Потялите панель на себя, освобождая фиксаторы по краям
   • Отведите элемент в сторону от педального узла
4. Снимите боковой декоративный кожух:
   • Подденьте монтажной лопаткой место соединения с центральной консолью
   • Плавно потяните вверх и наружу, отсоединяя клипсы

Элемент	Тип крепежа	Количество
Заглушка рулевой колонки	Резиновая вставка	1 шт
Нижняя панель торпедо	Саморезы + клипсы	5 шт (2+3)
Боковой кожух	Пластиковые фиксаторы	4 шт

Отложите снятые детали в сторону, избегая их деформации. Проверьте сохранность всех пластиковых клипс - при обнаружении поврежденных элементов замените их перед обратной сборкой. Теперь педальный узел и тяга сцепления полностью доступны для регулировочных работ.

Измерение исходного свободного хода педали сцепления

Свободный ход педали сцепления – это расстояние, которое она перемещается без воздействия на рабочий механизм. Он необходим для предотвращения преждевременного износа выжимного подшипника и гарантирует полное включение сцепления при отпущенной педали. Отсутствие или недостаток свободного хода приводит к пробуксовке дисков, а избыток – к неполному выключению сцепления и сложностям переключения передач.

Точное измерение исходного значения выполняется перед регулировкой для определения степени отклонения от нормы. Процедура требует минимального набора инструментов: линейки или штангенциркуля с миллиметровой шкалой. Замеры производятся при холодном двигателе на ровной поверхности с затянутым ручным тормозом.

Порядок выполнения замера

1. Установите линейку вертикально рядом с педалью сцепления, уперев её торец в пол салона.
2. Зафиксируйте начальное положение педали: приложите линейку к площадке педали и запишите значение (например, 180 мм от пола).
3. Медленно нажимайте педаль пальцем до момента появления ощутимого сопротивления. Это точка начала рабочего хода.
4. Считайте новое значение по линейке без изменения её позиции (например, 160 мм).
5. Рассчитайте свободный ход: вычтите второе значение из первого (180 мм – 160 мм = 20 мм).

Параметр	Норма для ВАЗ 2109
Свободный ход педали	25-35 мм

Сравните полученный результат с табличным значением. Отклонение за пределы 25-35 мм требует регулировки привода сцепления. Повторите замер трижды для исключения ошибки, используя одинаковое усилие при нажатии.

Локализация регулировочной гайки троса под капотом

Регулировочный узел троса сцепления расположен в подкапотном пространстве в районе моторного щита. Для доступа необходимо открыть капот и зафиксировать его на опоре.

Сместитесь к левой стороне моторного отсека (со стороны водителя). Взгляните на область между корпусом воздушного фильтра и тормозным цилиндром – здесь проходит стальной трос сцепления в защитной оболочке.

Поиск и идентификация узла

Найдите пластиковую фиксирующую втулку троса, закреплённую в кронштейне на щите передка. От неё отходит оголённый участок троса длиной 5-7 см с резьбой, на котором последовательно расположены:

1. Контргайка (14 мм) – ближе к втулке
2. Регулировочная гайка (17 мм) – основная для настройки
3. Упорная шайба – прижимает возвратную пружину

Визуальный ориентир	Описание
Возвратная пружина	Ярко-жёлтая или оранжевая, расположена после гаек
Форма гаек	Шестигранные, регулировочная крупнее контрольной

Важно! Не путайте с тросом привода дросселя – узел сцепления находится ниже и крепится к металлическому кронштейну, а не к корпусу дроссельного узла.

Ослабление контргайки регулировочного механизма

Перед началом манипуляций убедитесь, что рычаг коробки передач находится в нейтральном положении, а автомобиль зафиксирован стояночным тормозом. Подготовьте необходимый инструмент: рожковый ключ на 13 мм и торцовую головку такого же размера с воротком.

Определите местоположение регулировочного узла – он находится на конце троса сцепления в подкапотном пространстве, закреплён на кронштейне коробки передач. Очистите резьбовую часть механизма от загрязнений металлической щёткой для предотвращения повреждения граней.

Порядок ослабления контргайки

Выполните следующие действия строго по шагам:

1. Зафиксируйте регулировочную гайку рожковым ключом на 13 мм, предотвращая её проворачивание.
2. Накрутите торцовую головку на контргайку, используя вороток для создания рычага.
3. Поверните контргайку против часовой стрелки с усилием 15-20 Н·м, удерживая регулировочную гайку неподвижно.
4. Контролируйте положение – гайка должна сдвинуться на 1-2 оборота до появления свободного хода в резьбе.

Важно: избегайте полного выкручивания контргайки! После ослабления проверьте плавность перемещения регулировочной гайки вдоль резьбы троса пальцами. При обнаружении заеданий обработайте резьбу графитовой смазкой.

Корректировка положения регулировочной гайки

Ослабьте контргайку на рабочем цилиндре сцепления, используя рожковый ключ на 13 мм. Удерживайте регулировочную гайку вторым ключом, чтобы предотвратить её самопроизвольное вращение при ослаблении контргайки.

Проворачивайте регулировочную гайку по часовой стрелке для уменьшения свободного хода педали или против часовой стрелки для его увеличения. Контролируйте зазор между толкателем и поршнем рабочего цилиндра – он должен составлять 0.1-0.5 мм.

Контроль и фиксация

После каждой корректировки проверяйте свободный ход педали сцепления: норма составляет 25-35 мм от верхнего положения до начала сопротивления. Измеряйте линейкой у края площадки педали.

1. Убедитесь в отсутствии зазора между вилкой выключения сцепления и толкателем
2. Нажмите педаль 3-5 раз для стабилизации положения элементов
3. Повторно замерьте свободный ход при необходимости

Положение гайки	Влияние на педаль
Вращение по часовой стрелке	Уменьшение свободного хода
Вращение против часовой стрелки	Увеличение свободного хода

Зафиксируйте положение: крепко затяните контргайку при удержании регулировочной гайки. Перепроверьте зазор и свободный ход после фиксации – они не должны измениться. Убедитесь в плавном ходе вилки выключения сцепления и отсутствии заеданий.

Контроль величины свободного хода троса при настройке

Свободный ход троса сцепления напрямую влияет на четкость включения передач и отсутствие пробуксовки. Контроль этого параметра выполняется после предварительной регулировки положения вилки выключения сцепления и установки педали в нормальное положение.

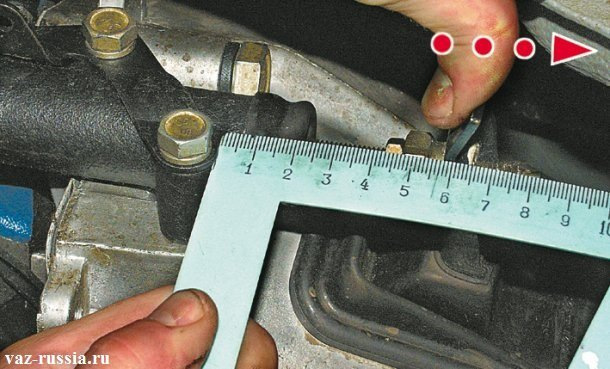

Для замера свободного хода троса потребуется линейка или штангенциркуль. Замер проводится на участке между пластиковой фиксирующей клипсой троса и металлическим упором на конце защитного кожуха возле педали сцепления.

Порядок замера и корректировки

1. Найдите пластиковую клипсу-фиксатор троса на кронштейне педали сцепления.
2. Измерьте расстояние между задним торцом клипсы и металлическим ограничителем на конце чехла троса. Норма для ВАЗ 2109: 4-6 мм.
3. Если замер не соответствует норме:
   • Ослабьте контргайку на регулировочной гайке троса (расположена возле коробки передач).
   • Поворачивайте основную регулировочную гайку:
     • По часовой стрелке – для уменьшения свободного хода
     • Против часовой стрелки – для увеличения свободного хода
   • Проверяйте результат после каждого поворота гайки на 0.5-1 оборот.
4. Зафиксируйте положение: затяните контргайку ключом на 13 мм, удерживая регулировочную гайку от проворачивания.
5. Проверьте работу сцепления:
   • Запустите двигатель
   • Выжмите педаль – передачи должны включаться без хруста
   • Плавно отпустите педаль – автомобиль должен трогаться без рывков и пробуксовки

При корректировке избегайте крайних значений: слишком малый ход (<3 мм) вызывает неполное выключение сцепления, а избыточный (>7 мм) – преждевременный износ диска из-за неполного включения.

Фиксация контргайки после достижения нужного зазора

Надежно зафиксируйте регулировочную гайку гаечным ключом, предотвращая её проворачивание. Удерживайте шток вилки сцепления в стабильном положении, чтобы исключить смещение выставленного зазора.

Плотно затяните контргайку против основной регулировочной гайки с усилием 15-20 Н·м. Контролируйте сохранение зазора между штоком и толкателем (0.1-0.5 мм) при помощи щупа во время фиксации.

Проверка и завершение

1. Проверьте плавность хода вилки сцепления рукой
2. Убедитесь в отсутствии люфта штока после затяжки
3. Повторно измерьте зазор щупом на предмет изменений

Окончательная проверка: Нажмите педаль сцепления 3-5 раз и повторно замерьте зазор. При отклонении от нормы повторите регулировку. Игнорирование этого этапа приводит к преждевременному износу.

Параметр	Значение
Усилие затяжки контргайки	15-20 Н·м
Допустимое отклонение зазора	±0.05 мм

Проверка свободного хода педали после первичной регулировки

Свободный ход педали сцепления – это расстояние между верхним положением педали и моментом начала сопротивления при нажатии. Корректность этого параметра напрямую влияет на четкость включения передач и предотвращает преждевременный износ дисков.

Проверка выполняется после выполнения регулировочных работ на тросике сцепления и механизме под капотом. Игнорирование этого этапа может привести к неполному выключению сцепления или пробуксовке.

Порядок измерения свободного хода

1. Установите линейку вертикально рядом с педалью сцепления, совместив нулевую отметку с полом салона.
2. Пальцем медленно нажмите на педаль до появления ощутимого сопротивления (момент касания выжимного подшипника).
3. Зафиксируйте значение на линейке, соответствующее пройденному расстоянию – это свободный ход.

Нормативные параметры для ВАЗ 2109: допустимый диапазон составляет 25–35 мм. Отклонение в любую сторону требует повторной регулировки.

Результат замера	Рекомендуемое действие
Менее 25 мм	Увеличить свободный ход регулировочной гайкой
Более 35 мм	Уменьшить свободный ход регулировочной гайкой
25–35 мм	Регулировка успешна, продолжить сборку

Важно: проверку выполняйте при выключенном двигателе. Если после повторной регулировки параметр не нормализуется, осмотрите трос на повреждения и вилку выжимного подшипника на деформацию.

Демонтаж троса сцепления при обнаружении дефектов

После выявления повреждений троса (обрыв нитей, заедание, трещины наконечников или нарушение плавности хода) требуется его замена. Работы выполняются из моторного отсека и салона автомобиля.

Предварительно снимите воздушный фильтр для удобного доступа к верхнему креплению троса на картере сцепления. Обеспечьте свободное пространство вокруг педального узла.

Порядок отсоединения

1. Ослабьте контргайку регулировочной муфты на наконечнике троса возле вилки выжимного подшипника.
2. Снимите верхний наконечник с ушка вилки сцепления, аккуратно отжав стопорную пластину отверткой.
3. Выдавите фиксатор крепления нижней оболочки троса к кронштейну на картере сцепления, используя плоскую отвертку.
4. Отсоедините трос от педали в салоне:
   • Снимите стопорную шайбу с пальца педали
   • Отогните усики фиксатора пластиковой втулки
   • Выдавите втулку из проушины педали
5. Освободите верхнюю оболочку троса от крепления на щитке передка кузова, отогнув металлический фиксатор.

Аккуратно извлеките трос из моторного отсека, направляя его через технологическое отверстие в перегородке моторного щита. Избегайте резких перегибов нового троса при установке – это сократит срок его службы.

Осмотр состояния вилки выжимного подшипника

Вилка выжимного подшипника расположена в картере сцепления и напрямую взаимодействует с муфтой подшипника. Её визуальная диагностика обязательна при любом вмешательстве в механизм сцепления для исключения скрытых дефектов.

Конструкция подвержена механическим нагрузкам, вызывающим деформации, трещины и износ контактных зон. Невыявленные повреждения приведут к некорректной работе выжимного подшипника, пробуксовкам или неполному выключению сцепления после регулировки.

Процедура диагностики

1. Очистите вилку от грязи и остатков смазки ветошью
2. Проверьте целостность конструкции:
   • Отсутствие трещин в основании и плечах
   • Ровность геометрии (отсутствие изгибов)
   • Целостность пружинного фиксатора
3. Осмотрите рабочие поверхности:
   • Глубину выработки в зоне контакта с подшипником
   • Износ шарового гнезда (места соединения с тягой)
   • Наличие задиров или коррозии
4. Проверьте люфты:
   • Раскачиванием в посадочных отверстиях картера
   • Перемещением в месте крепления тяги

Дефект	Критичность	Решение
Глубина выработки >2мм	Высокая	Замена вилки
Видимая деформация	Высокая	Замена вилки
Люфт в посадочных втулках	Средняя	Замена втулок или вилки

При обнаружении трещин, глубоких выбоин или критической деформации вилка подлежит обязательной замене. Установка повреждённого узла приведёт к ускоренному износу выжимного подшипника и сбоям в работе сцепления.

Смазка шарниров и посадочных мест троса

Обильно обработайте шарнир вилки выключения сцепления универсальной пластичной смазкой (типа Литол-24 или ШРУС). Нанесите состав на ось вращения вилки и точки контакта с подшипником, обеспечив равномерное распределение по трущимся поверхностям. Удалите излишки ветошью, чтобы предотвратить налипание пыли.

Проложите трос сцепления через моторный щит и проверьте свободу хода в оболочке. Нанесите тонкий слой графитной смазки на концевые наконечники троса в местах соединения с вилкой и педалью. Особое внимание уделите посадочным втулкам в кронштейнах – при наличии задиров замените их.

Порядок обработки узлов

1. Вилка выключения сцепления:
   • Очистите шарнир от старой смазки и грязи
   • Заполните полость поворотного узла смазкой шприцем
   • Проверьте легкость хода после нанесения состава
2. Трос управления:
   • Смажьте металлический наконечник у педали
   • Обработайте регулировочную гайку и резьбу
   • Протрите оболочку троса силиконовым спреем
3. Проверка результатов:
   • Убедитесь в отсутствии перекосов при движении троса
   • Проверьте плавность возврата педали в исходное положение
   • Удалите выступившие излишки смазки

Узел	Тип смазки	Критерий качества
Шарнир вилки	Пластичная (Литол-24)	Равномерный слой без комков
Наконечники троса	Графитная	Отсутствие скрипа при нажатии
Оболочка троса	Силиконовый спрей	Свободное скольжение сердечника

Важно: Не используйте масляные составы – они вымывают пластичные смазки и притягивают абразивные частицы. Контролируйте отсутствие заеданий после сборки – педаль должна возвращаться без усилий.

Проверка плавности хода троса в оболочке

Убедитесь в отсутствии заеданий и рывков при перемещении троса внутри оболочки. Заедания нарушают точность регулировки и ускоряют износ деталей.

Проверку выполняйте при выключенном двигателе на нейтральной передаче КПП. Визуально осмотрите трос на предмет перегибов и повреждений защитной оплетки.

Порядок действий

1. Нажмите педаль сцепления до упора 3-5 раз для снятия остаточного напряжения.
2. Зафиксируйте трос пальцем в месте выхода из оболочки возле вилки выжимного подшипника.
3. Медленно выжимайте педаль сцепления рукой, контролируя движение троса на ощупь:
   • Норма: трос двигается плавно, без рывков
   • Неисправность: ощущаются задиры, трос "залипает" или перемещается ступенчато
4. Проверьте свободный ход конца троса в точке крепления к вилке – люфт должен составлять 1-2 мм.

Важно: При обнаружении заеданий или повреждений оплетки трос подлежит замене. Регулировка с неисправным тросом не имеет смысла.

Установка троса сцепления в штатное положение

Проденьте внутренний трос через отверстие в кузовном щите со стороны моторного отсека, направляя его конец к кронштейну коробки передач. Убедитесь, что защитная пластиковая втулка на тросе плотно зафиксирована в металлическом щите, исключая перекосы и заломы при монтаже.

Заведите наконечник троса в проушину вилки выжимного подшипника. Зафиксируйте его стопорной пластиной или скобой, проверив надежность крепления – деталь должна встать в паз с характерным щелчком, без люфта. Следите, чтобы резьбовая часть регулировочной гайки оставалась доступной для последующей настройки.

Ключевые этапы фиксации

1. Крепление оболочки: Установите внешнюю оболочку троса в кронштейн КПП. Затяните крепежную гайку на кронштейне моментом 12-16 Н·м, избегая перетяжки.
2. Проверка хода: Вручную подвиньте вилку сцепления вперед до упора. Зазор между штоком вилки и подшипником должен составлять 4-6 мм – при необходимости ослабьте гайку кронштейна для коррекции положения.

В салоне пропустите трос через технологическое отверстие в педальном узле. Соедините наконечник троса с проушиной педали сцепления, используя шплинт или стопорное кольцо. Проверьте отсутствие перегибов на всем протяжении троса от педали до коробки передач.

Контрольный параметр	Нормальное значение
Свободный ход педали	15-25 мм (до сопротивления)
Ход вилки выжимного подшипника	Не менее 25 мм

После фиксации прокачайте педаль сцепления 3-5 раз для самовыравнивания троса. Убедитесь, что возвратная пружина вилки обеспечивает плавный отвод подшипника – заеданий или посторонних звуков быть не должно. При необходимости выполните регулировку свободного хода педали гайкой на наконечнике троса.

Повторная регулировка сцепления после замены троса

После установки нового троса сцепления выполните повторную регулировку свободного хода педали. Прокачайте систему гидропривода (если предусмотрена), затем запустите двигатель и проверьте включение передач на холостом ходу.

Убедитесь в отсутствии воздуха в гидросистеме (для моделей с гидроприводом) и плавном ходе троса. Подготовьте гаечные ключи на "13" и "17", а также линейку для замера хода педали.

Порядок регулировки

1. Найдите регулировочную гайку на конце троса возле вилки выжимного подшипника
2. Ослабьте контргайку ключом на "13", удерживая регулировочную гайку ключом на "17"
3. Поворачивайте регулировочную гайку для достижения нормы свободного хода педали:
   • Оптимальный показатель: 25-35 мм от верхнего положения
   • Признак правильной настройки: педаль перемещается без усилия первые 1/3 хода
4. Затяните контргайку при удержании регулировочной
5. Проверьте работу сцепления в движении:

   Проблема	Решение
   Передачи включаются туго	Увеличить свободный ход
   Сцепление "ведёт"	Уменьшить свободный ход

Тестовый запуск двигателя для проверки включения передач

Заведите двигатель, полностью выжмите педаль сцепления и подождите 10-15 секунд для стабилизации работы силового агрегата. Убедитесь, что в салоне отсутствуют посторонние вибрации или дребезжащие звуки при выжатой педали. Плавно отпустите сцепление до момента начала схватывания – обороты двигателя должны снижаться, а автомобиль пытаться тронуться с места при включенной первой передаче.

Последовательно проверьте включение всех передач на работающем двигателе, особое внимание уделите задней передаче. Переключения должны происходить без усилий и характерного хруста. Проверьте свободный ход педали сцепления: при отпускании на ⅓ хода автомобиль должен начинать движение, а полное отпускание не вызывать пробуксовки.

Критерии корректной работы

Признаки правильно отрегулированного сцепления:

• Плавный старт без рывков при трогании
• Полное отключение передачи при выжатой педали
• Отсутствие вибрации на ручке КПП

Если возникают проблемы, проверьте:

Симптом	Возможная причина
Передачи включаются с усилием	Недостаточный ход педали
Сцепление "ведёт"	Износ дисков или воздух в системе
Пробуксовка при нагрузке	Слишком большой свободный ход

Оценка работы сцепления во время пробной поездки

Проведите тестовую поездку на прогретом двигателе по ровному участку дороги с минимальным трафиком. Включите все передачи последовательно, уделяя особое внимание переключению с первой на вторую и с третьей на четвертую.

Обращайте внимание на плавность хода педали сцепления, отсутствие посторонних шумов (скрежет, свист) при выжиме и характерный запах гари при агрессивном старте. Контролируйте реакцию автомобиля на резкое добавление газа на высших передачах (4-5) при скорости 60-80 км/ч.

Критерии оценки

• Нормальная работа:
  • Отсутствие рывков при трогании с места
  • Плавное переключение без хруста шестерен
  • Полное отсутствие пробуксовки при резком ускорении
  • Четкое срабатывание "точки схватывания" в середине хода педали
• Типичные проблемы:

  Пробуксовка	Рост оборотов без увеличения скорости при резком газе на 4-5 передаче
  Неполное выключение	Хруст при включении передачи, сложность переключения на "нейтраль"
  Рывки	Подергивание при плавном отпускании педали на старте
  Вибрация	Дрожание педали/кузова в момент схватывания

Проверьте два критичных сценария: трогание в гору без ручного тормоза (должен уверенно держать уклон) и экстренное торможение двигателем при переключении с 5 на 3 передачу (без проскальзывания). Заглушите двигатель после поездки и визуально осмотрите область коробки передач на предмет подтеков тормозной жидкости или масла.

Установка снятых элементов и уборка рабочего места

После завершения регулировки сцепления установите все демонтированные компоненты в обратной последовательности. Наденьте защитный чехол троса сцепления, закрепив его фиксатором. Подсоедините пружину вилки выключения сцепления к кронштейну на коробке передач, обеспечив ее правильное натяжение.

Верните на место воздушный фильтр и его корпус, затяните крепежные гайки ключом на 10 мм. Подключите минусовую клемму аккумуляторной батареи. Перед запуском двигателя дважды проверьте надежность всех соединений и отсутствие посторонних предметов в моторном отсеке.

Финишные проверки и очистка

1. Проверка работоспособности:
   • Запустите двигатель, выжмите педаль сцепления – ход должен быть плавным без скрипов
   • Проверьте включение передач на заведенном авто – не должно быть хруста или затруднений
   • Убедитесь в отсутствии самопроизвольного движения при включенной передаче и отпущенной педали
2. Уборка инструментов:
   • Протрите инструменты ветошью и разложите по местам в ящике
   • Осмотрите рабочую зону на предмет забытых деталей или крепежей
3. Утилизация отходов:
   • Соберите ветошь с остатками масла в герметичный контейнер
   • Утилизируйте использованные салфетки и упаковочные материалы

Протрите следы масла и грязи с коробки передач и подкапотного пространства с помощью обезжиривателя. Убедитесь, что регулировочные гайки на тросе смазаны и защищены от коррозии. Соблюдение порядка уборки предотвратит возгорание и обеспечит безопасность дальнейшей эксплуатации автомобиля.

Список источников

Для подготовки пошаговой инструкции по регулировке сцепления ВАЗ 2109 использовались технические материалы и экспертные руководства, содержащие детальные схемы и спецификации.

Ниже представлены ключевые источники информации, на основе которых разрабатывалось руководство для самостоятельного выполнения работ.

• Официальное руководство по ремонту ВАЗ 2108-21099 - Издательство "Третий Рим"
• Специализированные автофорумы (обсуждения владельцев ВАЗ 2109, архивные технические треды)
• Методическое пособие "Устройство и регулировка трансмиссии переднеприводных ВАЗ" - НИИ Автопрома
• Видеоинструкции от сертифицированных автомехаников по обслуживанию классических моделей ВАЗ
• Технический справочник "Клиновые механизмы сцепления" (раздел 4.2 "Регулировка привода")
• Рабочая тетрадь по курсу "Трансмиссия легковых автомобилей" - МГТУ "МАМИ"
• Журнал "За рулём" - архивные выпуски (1992-1998 гг.) с практическими советами по обслуживанию ВАЗ 2109

Видео: "Как заменить и отрегулировать тросик сцепления на ВАЗ 2114 своими руками: пошаговая инструкция"


• Установка светодиодной ленты в автомобиль своими руками

• Люфт - свобода, а не дефект

• Распорная втулка - функции и сферы применения
