Реле поворотов ВАЗ 2109 - выбор и установка

Статья обновлена: 18.08.2025

Исправная работа указателей поворота критична для безопасности и соответствует требованиям ПДД. На автомобилях ВАЗ 2109 эту функцию обеспечивает специальное реле-прерыватель.

При выходе из строя штатного реле или желании модернизировать систему владельцы сталкиваются с выбором: купить оригинальную деталь или аналог, установить классическое электромеханическое или современное электронное реле.

Эта статья поможет разобраться в типах реле поворотов для "девятки", их отличиях и ключевых характеристиках. Вы узнаете, на что обратить внимание при покупке, как правильно подключить новое реле своими руками и устранить частые неисправности цепи указателей поворота.

Конструкция и принцип работы реле-прерывателя

Реле-прерыватель поворотов ВАЗ 2109 представляет собой компактное электромеханическое устройство, заключенное в пластиковый корпус. Основные компоненты включают электромагнитную катушку, подвижный якорь с контактной группой, биметаллическую пластину и нагревательный элемент. Внутри корпуса также размещены выводы для подключения к автомобильной электросети: общий провод (+12В), выход на лампы указателей поворота и масса.

Принцип работы основан на цикличном замыкании/размыкании контактов под воздействием тепла. При подаче напряжения ток проходит через нагревательный элемент и биметаллическую пластину. Нагрев вызывает изгиб пластины, что приводит к размыканию контактов цепи. После остывания пластина возвращается в исходное положение, замыкая контакты – этот процесс повторяется с частотой 60-120 раз в минуту.

Ключевые особенности функционирования

Рабочий цикл обеспечивает характерное мигание ламп поворотников. Частота прерываний зависит от:

• Сопротивления нагревательного элемента
• Толщины биметаллической пластины
• Температуры окружающей среды

Важно: при перегорании одной из ламп цепь разрывается, что нарушает тепловой баланс – реле прекращает прерывание, и оставшиеся лампы горят постоянно. Это служит индикатором неисправности.

Где располагается блок реле поворотов в салоне ВАЗ 2109

Блок реле поворотов (прерыватель указателей поворота и аварийной сигнализации) на ВАЗ 2109 находится внутри салона, в районе панели приборов. Он закреплён на специальном кронштейне под "торпедой", ближе к водительской стороне.

Для доступа к реле необходимо снять защитный кожух под рулевой колонкой. Сам блок расположен горизонтально над педалью сцепления, рядом с монтажным блоком предохранителей. Он представляет собой прямоугольный чёрный пластиковый корпус с разъёмом на 6 контактов.

Пошаговое расположение:

1. Открутите два самореза в нижней части пластиковой накладки под рулём.
2. Аккуратно снимите декоративный кожух, потянув его на себя.
3. Найдите корпус реле (размер ~7×5 см) на металлической скобе слева от рулевой колонки.
4. Ориентир – характерный щелкающий звук при включении поворотников.

При замене отожмите фиксатор разъёма и установите новое реле марки 23.3747 или аналог в аналогичное положение. Убедитесь в надёжной фиксации корпуса на кронштейне во избежание вибраций.

Типичные симптомы неисправного реле поворотов

Отказ реле поворотов на ВАЗ 2109 проявляется характерными признаками, мешающими безопасной эксплуатации автомобиля. Игнорирование этих симптомов может привести к полной потере сигнализации маневров и штрафам.

Основные признаки неполадок часто связаны с нарушением цикличности работы или отсутствием сигнала. Ниже перечислены ключевые индикаторы проблем с реле.

Распространенные проявления неисправности

• Ускоренное мигание поворотников (частота выше нормы 60-120 раз/мин)
• Постоянное горение ламп без мигания при активации поворотов или аварийки
• Полное отсутствие реакции при включении подрулевого переключателя
• Несинхронная работа ламп (например, передние горят, задние нет)
• Самопроизвольное отключение сигнала во время работы
• Щелчки разной громкости из-под приборной панели при включении

Дополнительные признаки

Сопутствующий симптом	Возможная причина
Отказ только одного поворотника	Проблема с лампой/проводкой, а не реле
Работа аварийки при неработающих поворотах	Неисправность переключателя на рулевой колонке
Характерное жужжание из реле	Износ контактов или механическое залипание

Важно: Перед заменой реле исключите перегоревшие лампы, окисление патронов и повреждение предохранителя №2 (7.5А) в монтажном блоке.

Непрерывное горение ламп без мигания как признак поломки

Постоянное свечение ламп поворотников вместо положенного мигания сигнализирует о неисправности в цепи указателей поворота. Это не только нарушает ПДД, но и дезориентирует других участников движения, создавая аварийную ситуацию.

Основной причиной такой неполадки является выход из строя реле-прерывателя (так называемого "поворотника" или "мигалки"). Этот компактный блок отвечает за цикличное размыкание цепи, обеспечивающее мигающий режим работы ламп.

Возможные неисправности и методы диагностики

Помимо отказа реле, к непрерывному горению могут привести:

• Обрыв или плохой контакт в цепи "массы" – проверьте надежность крепления черных проводов к кузову в моторном отсеке и под панелью приборов.
• Окисление контактов в монтажном блоке – осмотрите колодку реле и гнезда предохранителей F2 (10А) и F7 (20А), отвечающих за повороты.
• Перегорание нити накала в одной из ламп – при выходе из строя даже одной лампочки (особенно в заднем фонаре) реле может перестать работать корректно.
• Короткое замыкание в проводке – "прозвоните" мультиметром провода от монтажного блока к фонарям.

Для локализации проблемы выполните следующие действия:

1. Включите аварийную сигнализацию – если мигание отсутствует во всех лампах, виновато реле или предохранитель.
2. Если не работает только один поворотник – проверьте соответствующую лампу, патрон и проводку до фонаря.
3. Постучите по корпусу реле – временное восстановление мигания укажет на его неисправность.

Важно: Установка светодиодных ламп без доработки цепи часто вызывает подобную проблему из-за недостаточной нагрузки – требуется замена реле на электронное (LED-совместимое) или добавление балластных резисторов.

Полное отсутствие реакции при включении поворотов

При активации подрулевого переключателя поворотов могут полностью отсутствовать какие-либо признаки работы: не горят лампы на приборной панели и корпусе автомобиля, не слышно щелчков реле, стоп-сигналы функционируют нормально. Такая неисправность требует последовательной проверки цепи.

Основные причины обычно связаны с обрывом питания, неисправностью реле или механическим повреждением элементов системы. Диагностику следует начинать с наиболее вероятных точек отказа, двигаясь от простого к сложному.

Диагностика и устранение неполадок

Выполняйте проверку в следующем порядке:

1. Проверка предохранителя
   Маркировка: F7 (15А) в монтажном блоке
   Замените перегоревший элемент, при повторном срабатывании ищите КЗ в цепи.
2. Тестирование реле поворотов

   • Найдите реле К4 (обычно синее/черное) в монтажном блоке
   • Снимите и установите заведомо исправное реле (номер 23.3747)
   • При отсутствии замены проверьте контакты реле на окисление
3. Контроль напряжения на переключателе
   С помощью тестера проверьте наличие 12В на клемме №49 переключателя при включенном зажигании. Отсутствие напряжения указывает на обрыв провода от монтажного блока.
4. Осмотр подрулевого переключателя


   Признак неисправности	Действие
   Окисление контактов	Очистить спиртом или WD-40
   Механический износ	Заменить переключатель
   Обрыв проводов в гофре	Прозвонить мультиметром

Важно: При замене реле покупайте изделия с маркировкой ОАО "РЗПП" или Bosch – дешевые аналоги часто не соответствуют нагрузочным характеристикам. После ремонта обязательно проверьте работу аварийной сигнализации – если она функционирует, значит проблема локализована в цепи переключателя.

Неравномерная частота мигания левой/правой стороны

Неравномерное мигание указателей поворота – распространённая проблема, вызванная разницей в нагрузке на левый и правый контуры. Электронный реле-прерыватель ВАЗ 2109 регулирует частоту мигания в зависимости от суммарного сопротивления цепи. Если одна сторона моргает реже или чаще другой – это прямое указание на дисбаланс в системе.

Основной источник проблемы – неисправность ламп или окисление контактов на проблемной стороне. Перегоревшая лампа увеличивает общее сопротивление цепи, заставляя реле замедлять мигание. Коррозия в патронах, разъёмах или массе создаёт аналогичный эффект, нарушая стабильность контакта и меняя параметры тока.

Диагностика и устранение неисправности

Последовательно проверьте компоненты цепи:

1. Состояние ламп: замените все лампы указателей проблемной стороны (передние, задние, боковые) даже если часть из них светится. Используйте лампы одинаковой мощности (обычно P21W).
2. Контакты патронов: осмотрите металлические язычки, очистите их от окислов и слегка подогните для плотного прилегания к цоколю.
3. Разъёмы и "масса":
   • Проверьте колодки подключения фар и задних фонарей – зачистите контакты от зелёного окисла.
   • Найдите точки заземления кузова (обычно под передними крыльями и в районе задних фонарей), открутите болты, зачистите контакты до металла.

Признак	Вероятная причина
Левая сторона мигает медленнее правой	Перегорела лампа в левом переднем указателе или плохой контакт в патроне
Правая сторона не мигает, а горит постоянно	Окисление "массы" правого заднего фонаря
Частота хаотично меняется	Нестабильный контакт в разъёме реле или подрулевом переключателе

Важно: После ремонта проверьте работу всех ламп одновременно (аварийная сигнализация). Если проблема сохраняется – протестируйте реле-прерыватель заменой на заведомо исправное. Использование светодиодных ламп без дополнительных резисторов – частая причина сбоев из-за малой нагрузки.

Самостоятельная проверка целостности предохранителей

Первым шагом при неработающих поворотниках ВАЗ 2109 всегда является проверка соответствующих предохранителей. На "девятке" за повороты и аварийную сигнализацию отвечают два предохранителя: F3 (10 А) и F7 (7.5 А), расположенные в основном монтажном блоке под капотом автомобиля.

Для доступа к блоку необходимо открыть капот и отщелкнуть защелки его защитной крышки. Перед извлечением предохранителей настоятельно рекомендуется отключить минусовую клемму аккумулятора для предотвращения короткого замыкания.

Процесс визуальной проверки

Целостность плавкой вставки внутри предохранителя легко определяется визуально:

1. Извлеките подозрительные предохранители (F3 и F7) из гнезд монтажного блока, используя специальные пластиковые щипцы, часто расположенные на крышке блока, или аккуратно поддев их отверткой с тонким жалом.
2. Внимательно осмотрите предохранитель на просвет. Целая плавкая вставка представляет собой тонкую проволочку или металлическую полоску, соединяющую оба контактных лепестка предохранителя.
3. Обнаружение обрыва или оплавления, почернения внутренней полости предохранителя явно указывает на его перегорание.

Не ограничивайтесь проверкой только F3 и F7. Иногда проблема может быть связана с другими цепями, косвенно влияющими на работу реле или ламп. Обязательно осмотрите контакты в гнездах монтажного блока на предмет окисления или подгорания - это частая причина плохого контакта даже с исправным предохранителем.

Номер предохранителя	Номинал (А)	Защищаемая цепь (ВАЗ 2109)
F3	10	Указатели поворота (реле поворотов), реле-прерыватель аварийной сигнализации, лампа сигнализатора включения поворотов в комбинации приборов.
F7	7.5	Аварийная сигнализация, звонок (звуковой сигнал).

Особенности поиска реле для карбюраторных модификаций

Карбюраторные версии ВАЗ 2109 используют реле старого образца с уникальной распиновкой и конструкцией, отличающейся от инжекторных аналогов. Ключевая особенность – наличие механического реле поворотов (категория 494.3747 или 23.3747), устанавливаемого в монтажный блок под капотом, а не электронного контроллера в салоне.

При подборе учитывайте специфику разъёма: классический четырёхконтактный корпус прямоугольной формы с креплением "лапками". Современные универсальные реле типа 90.3747-10 требуют переделки проводки из-за иного расположения контактов, поэтому для штатной установки подходят только оригинальные или прямые аналоги.

Критерии выбора

• Маркировка: Ищите артикулы 2109-3747010, 494.3747, 23.3747 или аналоги (например, Bosch 0332014150).
• Распиновка: Контакты должны соответствовать схеме:
  • 49 – питание от выключателя зажигания
  • 49a – выход на аварийную кнопку
  • C – сигнал с подрулевого переключателя
  • L – выход на лампы поворотов
• Параметры: Нагрузочная способность 8-10А, напряжение 12В.

Внимание! При установке проверяйте надёжность контакта в колодке – окисление часто вызывает сбои в работе. Для диагностики старого реле встряхните его: дребезг внутри свидетельствует об износе механизма.

Нюансы подбора реле для инжекторных ВАЗ 2109

При выборе реле поворотов для инжекторной "девятки" критично учитывать совместимость с электронным блоком управления. Модели с карбюраторным двигателем оснащались реле 495.3747, но для инжектора с 2000 года выпуска требуется электронное реле RSG 0806B (или аналог 495.3787). Установка неподходящего типа вызывает сбои в работе "аварийки", хаотичное мигание либо полный отказ указателей.

Обратите внимание на разъем подключения: ранние инжекторные версии (до 2003 г.) используют колодку с тремя плоскими контактами, а более поздние – с тремя квадратными. Перед покупкой проверьте маркировку старого реле и визуально сравните форму штекера. Использование переходников не рекомендовано из-за риска окисления контактов и перегрева.

Ключевые критерии выбора

Тип реле:

• Только электронные версии (полупроводниковые)
• Запрещены устаревшие термобиметаллические модели

Совместимые артикулы:

1. Оригинал: RSG 0806B
2. Аналоги:
   • 495.3787
   • ELKAR 233.3787
   • FENOX TRS-117

Особенности подключения:

Год выпуска	Тип разъема	Цвета проводов
1998-2003	Плоские контакты	Красный, Синий, Черный
2003-2006	Квадратные контакты	Красный, Зеленый, Черный

Проверяйте работоспособность сразу после установки: включите левый/правый поворот и аварийную сигнализацию. Нормальная частота мигания – 60-120 циклов в минуту. Превышение указывает на неисправность ламп или плохой контакт массы.

Маркировка оригинального реле ВАЗ (российские каталожные номера)

Оригинальные реле поворотов для ВАЗ 2109 выпускались под каталожными номерами 495.3747 и 644.3747. Эти номера наносились непосредственно на корпус устройства либо указывались на заводской упаковке. Реле соответствует техническим стандартам АО "АвтоВАЗ" и обеспечивает корректную частоту мигания ламп (90±30 циклов/мин) при напряжении 12В.

На корпусе реле присутствует дополнительная маркировка: буквенно-цифровой код завода-изготовителя (например, КЭТЗ или АВАР) и дата производства. Важно проверять наличие голографической наклейки с логотипом производителя на упаковке – её отсутствие может указывать на подделку. Габаритные размеры оригинального реле: 40×30×25 мм.

Ключевые характеристики по каталожным номерам

Каталожный номер	Тип подключения	Ток нагрузки	Особенности
495.3747	Штекерное (3 контакта)	до 8А	Чёрный прямоугольный корпус
644.3747	Штекерное (3 контакта)	до 10А	Усиленные контакты, серый корпус

При выборе обращайте внимание на:

• Совпадение каталожного номера на корпусе и упаковке
• Чёткость штамповки технических параметров (12V, 10А)
• Наличие резинового уплотнителя вокруг контактных ножек

Расшифровка цифровых обозначений на корпусе реле

Цифровые маркировки на корпусе реле поворотов ВАЗ 2109 стандартизированы и указывают на ключевые технические параметры. Понимание этих обозначений критично для правильного выбора совместимой детали и диагностики неисправностей в цепи указателей поворота.

Наиболее распространенная маркировка включает комбинацию из двух цифр, разделенных тире (например, 49.3747 или 23.3747). Первые две цифры указывают на тип реле и его функциональное назначение в электросистеме автомобиля, а последующие – на модификацию и производителя.

Основные элементы маркировки

• Первые две цифры: Определяют тип устройства:
  • 49 – Реле прерывателя указателей поворотов и аварийной сигнализации
  • 23 – Реле контроля исправности ламп (может совмещаться с прерывателем в одном корпусе)
• Цифры после точки: Указывают на конструктивные особенности и производителя:
  • 3747 – Базовая модель для ВАЗ 2108/2109
  • 3777 – Модернизированная версия с измененной частотой мигания

Пример маркировки	Тип реле	Особенности
49.3747	Прерыватель поворотов	Стандартная частота ~60-120 Гц
23.3747	Реле контроля ламп	Совмещен с прерывателем
49.3777	Прерыватель поворотов	Ускоренное мигание при перегорании лампы

Важно: Реле с маркировкой 49.3747-10 или 49.3777-01 обозначают модификации с улучшенной влагозащитой или термостойкостью. При замене обязательно сверяйте полную маркировку со старой деталью.

Как отличить константиновское реле от дешевых аналогов

Основным визуальным признаком Константиновского реле поворотов (маркировка 495.3747 или 231.3747) является характерный корпус из полупрозрачного белого термостойкого пластика. Через него отчетливо просматривается внутренняя плата с аккуратными дорожками и аккуратными пайками крупных элементов. Корпус имеет четкую литьевую маркировку с датой производства и логотипом завода-изготовителя.

Дешевые аналоги обычно выполнены из непрозрачного пластика низкого качества (часто серого, черного или грязно-белого цвета) либо из прозрачного, но очень тонкого и хрупкого. Маркировка на них либо отсутствует вовсе, либо нанесена криво, мелким нечитаемым шрифтом, либо представлена лишь невнятными цифрами. При вскрытии видны мелкие компоненты, неровные пайки, следы флюса и минимальное количество припоя.

Ключевые отличия оригинального реле Константиновск

• Качество пластика: Оригинал - матовый, полупрозрачный, прочный белый пластик. Аналог - непрозрачный или полностью прозрачный, ломкий, часто с облоем по шву.
• Маркировка: Оригинал - четкая, глубокая, с указанием номера по каталогу (495.3747 / 231.3747), даты, кода завода. Аналог - слабая, нечеткая, мелкая или отсутствует.
• Вес: Оригинал ощутимо тяжелее аналога из-за полноразмерных компонентов и качественного пластика.
• Ножки разъема: У оригинала - матовые, прочные, хорошо держат форму. У аналога - часто глянцевые, тонкие, могут легко гнуться.
• Звук: Оригинальное реле издает громкий, четкий, стабильный щелчок. Аналог - тихий, дребезжащий, с плавающей частотой.

Характеристика	Константиновское реле (Оригинал)	Дешевый аналог
Пластик корпуса	Полупрозрачный белый, прочный, термостойкий	Непрозрачный/прозрачный, тонкий, хрупкий
Маркировка	Четкая, глубокая, с номером (495.3747), датой, кодом завода	Слабая, нечеткая, мелкая, отсутствует или нечитаема
Внутренности (при вскрытии)	Крупные компоненты, аккуратные пайки, чистая плата	Мелкие компоненты, неровные пайки, следы флюса
Рабочий звук	Громкий, четкий, стабильный щелчок	Тихий, дребезжащий, нестабильный

Проверка работоспособности перед покупкой крайне важна. Подключите реле к штатному разъему в машине. Оригинал обеспечит стабильную и ровную частоту мигания указателей поворота и аварийной сигнализации без задержек или "залипаний". Аналог часто срабатывает с задержкой, мигает неравномерно или изначально не работает.

Обращайте внимание на упаковку. Оригинальные реле Константиновск обычно поставляются в плотных картонных коробках с четкой типографской печатью, штрих-кодом и полной информацией. Дешевые аналоги чаще продаются в блистерах низкого качества или вовсе без упаковки.

Определение качества сборки по весу и пластику

Один из самых простых и наглядных способов предварительной оценки качества реле поворотов для ВАЗ 2109 – это его физический осмотр и ощущения от материала. Первое, что бросается в глаза и чувствуется в руке – это вес изделия и характеристики пластика корпуса.

Качественное реле, особенно оригинальное или от проверенных производителей, обладает ощутимо большим весом по сравнению с дешевыми аналогами. Этот вес обусловлен использованием более плотного, качественного пластика для корпуса и, что критично важно, наличием металлического сердечника или радиатора внутри, необходимого для эффективного отвода тепла от работающей электроники.

Ключевые аспекты оценки пластика и конструкции

При оценке пластика корпуса обратите внимание на следующие моменты:

• Плотность и жесткость: Сожмите корпус пальцами. У качественного реле пластик будет плотным и жестким, он не должен легко прогибаться или деформироваться под умеренным усилием.
• Поверхность и цвет: Поверхность должна быть ровной, без наплывов, вмятин, неоднородностей цвета или мутных участков. Цвет обычно глубокий и равномерный.
• Звук при сжатии: Попробуйте слегка согнуть корпус. Хороший пластик будет издавать глухой звук или не издавать его вовсе. Резкий треск или скрип – верный признак хрупкого, некачественного материала (часто вторичного пластика), который может треснуть от вибрации или перепадов температуры.
• Толщина стенок: Визуально и на ощупь оцените толщину стенок корпуса. У добротных реле стенки достаточно толстые для обеспечения прочности и защиты внутренних компонентов.
• Качество литья и замков: Осмотрите места соединения половинок корпуса. Линия разъема должна быть ровной, без зазоров и перекосов. Замки (защелки), удерживающие половинки вместе, должны быть четко отлиты, не иметь заусенцев и надежно фиксироваться.
• Уплотнители разъемов: Обратите внимание на резиновые уплотнители в местах входа проводов (разъемах). Они должны быть эластичными, плотно прилегать и не иметь повреждений – это гарантия защиты от влаги и пыли.

Сравнение ключевых признаков:

Признак	Качественное реле	Дешевый аналог (подделка)
Вес	Ощутимо тяжелее	Значительно легче
Пластик корпуса	Плотный, жесткий, не скрипит, глухой звук при сжатии	Тонкий, гибкий, хлипкий, скрипит/трещит при сжатии
Толщина стенок	Заметно толще	Тонкие
Поверхность	Ровная, гладкая, однородный цвет	Может быть шероховатой, с наплывами, неоднородным цветом
Замки корпуса	Четкие, прочные, хорошо фиксируют	Хлипкие, могут ломаться, плохо фиксируют
Уплотнители разъемов	Эластичная резина, плотное прилегание	Жесткая резина/пластик, плохое прилегание или отсутствие

Хотя оценка по весу и пластику не дает 100% гарантии, она позволяет быстро отсеять явно некачественные изделия. Легкий вес в сочетании с тонким, скрипучим пластиком – это почти всегда признак низкого качества сборки, использования дешевых материалов и, как следствие, высокого риска преждевременного выхода реле из строя.

Популярные производители: сравниваем надежность и стоимость

На рынке реле поворотов для ВАЗ 2109 выделяются несколько ключевых брендов, предлагающих решения в разных ценовых сегментах. Качество исполнения и долговечность варьируются в зависимости от производителя, что напрямую влияет на стоимость изделий. Ниже представлен анализ наиболее востребованных вариантов.

При выборе важно учитывать не только цену, но и соответствие техническим характеристикам оригинальных деталей, устойчивость к перепадам напряжения и отзывы о ресурсе работы. Некоторые бюджетные аналоги быстро выходят из строя при активной эксплуатации или в условиях высокой влажности.

Сравнительная таблица производителей

Производитель	Средняя цена (руб)	Ресурс работы	Особенности
Оригинал (АвтоВАЗ)	250-400	3-5 лет	Гарантированная совместимость, умеренная износостойкость
Bosch	500-800	7+ лет	Усиленная защита от влаги, стабильная работа при перепадах напряжения
ERA	200-350	2-4 года	Частично совместимые контакты, возможны сбои в мороз
Fenox	180-300	1.5-3 года	Быстрый износ пластиковых элементов, требует защиты от влаги

Критерии надежности:

• Корпус: Герметичные модели Bosch устойчивы к окислению контактов
• Реле времени: Оригинальные и Bosch сохраняют точный интервал мигания
• Контакты: Толщина металла у Fenox/ERA тоньше на 15-20%

Рекомендации по выбору:

1. Для ежедневной эксплуатации: Bosch (премиум) или АвтоВАЗ (оптимально)
2. Временная замена: ERA при условии обработки контактов водоотталкивающим спреем
3. Экономичный вариант: Fenox только для сухого климата с минимальной нагрузкой

Преимущества новых электронных реле перед аналогами

Электронные реле поворотов полностью исключают механические контакты, заменяя их полупроводниковыми элементами. Это принципиально устраняет главный недостаток классических термобиметаллических реле – постепенное подгорание и окисление контактных групп, ведущее к отказу работы указателей поворота.

Микропроцессорное управление обеспечивает строго стабильную частоту мигания ламп независимо от нагрузки (количества перегоревших лампочек или установки светодиодов). Встроенная защита от короткого замыкания предотвращает перегрев и выход устройства из строя при случайных замыканиях в проводке.

Ключевые выгоды электронных реле:

• Сверхдолгий срок службы – отсутствие изнашиваемых деталей гарантирует работу на весь срок эксплуатации автомобиля
• Адаптивность к нагрузке – корректно функционируют как с лампами накаливания, так и со светодиодными повторителями без дополнительных резисторов
• Точная частота мигания – строгое соблюдение ритма (1-2 Гц) даже при частично неработающих лампах
• Повышенная безопасность – мгновенное срабатывание и звуковая индикация неисправности цепи
• Компактность и унификация – современные модели имеют стандартизированные разъемы для прямой замены устаревших аналогов

Параметр	Электронное реле	Термобиметаллическое реле
Ресурс работы	> 500 000 циклов	~ 100 000 циклов
Стабильность частоты	±0.2 Гц при любой нагрузке	Зависит от исправности ламп
Защита от КЗ	Автоматическое отключение	Отсутствует
Совместимость со светодиодами	Полная (без доработок)	Требует установки балластных резисторов

Дополнительным преимуществом является бесшумность работы – вместо характерных щелчков водитель слышит только тихий звуковой сигнал. Современные электронные блоки для ВАЗ 2109 выпускаются в корпусах с оригинальными креплениями, что обеспечивает простой монтаж в штатное место без модификации проводки.

Необходимый набор инструментов для замены

Помимо базовой отвертки и фонарика, подготовьте дополнительные приспособления для безопасного демонтажа старого реле и корректной установки нового. Убедитесь в наличии свободного доступа к монтажному блоку под рулевой колонкой – возможно потребуется снять декоративную панель.

Минимальный комплект должен включать инструменты для работы с хрупкими пластиковыми элементами салона и электроразъемами. Запаситесь сухой ветошью для очистки посадочного гнезда от пыли, а также фонариком с узким лучом для точной визуализации труднодоступной зоны.

Рекомендуемый набор

• Крестовая отвертка – для снятия панели монтажного блока
• Фонарик с крюком – для фиксации на капоте/руле при работе
• Плоскогубцы с изолированными ручками – аккуратное извлечение реле из разъема
• Пластиковый монтажный лопатка – предотвращает царапины при демонтаже обшивки
• Контактный очиститель – обработка разъемов перед установкой нового реле

Инструмент	Назначение
Тестер напряжения	Проверка питания в разъеме при неисправностях
Баллончик со сжатым воздухом	Удаление мусора из монтажного блока

Важно: перед установкой нового реле визуально сравните расположение контактов со старым образцом – несовпадение выводов приведет к короткому замыканию. Фиксируйте устройство в разъеме до характерного щелчка.

Обязательное отключение минусовой клеммы аккумулятора

Перед началом любых работ с электрооборудованием, включая замену реле поворотов на ВАЗ 2109, всегда отсоединяйте минусовую клемму аккумулятора. Данное действие разрывает цепь питания бортовой сети, исключая риск короткого замыкания при случайном контакте инструмента с токопроводящими элементами.

Игнорирование этого правила может привести к выходу из строя не только устанавливаемого реле, но и других дорогостоящих компонентов: блока управления, предохранителей или проводки. Возгорание автомобиля в результате искрения – крайний, но возможный сценарий при работе под напряжением.

Порядок безопасного отключения

1. Заглушите двигатель и извлеките ключ из замка зажигания.
2. Ослабьте гайку крепления на минусовой клемме АКБ (чёрный провод, маркировка «–»).
3. Снимите клемму с токовывода аккумулятора.
4. Отведите провод в сторону, зафиксировав его для предотвращения случайного касания клеммы.

Важно! Минусовая клемма выбрана не случайно: её отключение исключает образование замкнутого контура через массу кузова. Снятие плюсовой клеммы первым повышает риск короткого замыкания при касании кузова инструментом.

Контрольные действия после установки реле

• Убедитесь в правильности расположения контактов реле в блоке предохранителей.
• Надёжно закрепите минусовую клемму на АКБ, затянув гайку.
• Проверьте работу поворотников на всех режимах (включение, аварийная сигнализация).
• Контролируйте отсутствие искрения или нагрева в зоне монтажа.

Помните: повторное подключение аккумулятора допустимо только после завершения монтажа реле и визуальной проверки соединений. Короткое замыкание при установленной клемме происходит мгновенно и не оставляет времени на реакцию.

Как аккуратно снять пластиковую накладку рулевой колонки

Перед началом работ убедитесь, что ключ зажигания извлечен, а рулевое колесо зафиксировано в нейтральном положении. Подготовьте тонкую пластиковую монтажку или плоскую отвертку с защитой на жалах, чтобы избежать царапин на деталях.

Снизу накладки найдите два технологических отверстия овальной формы – они скрывают крепежные винты. Через эти отверстия филигранно открутите винты крестовой отверткой, удерживая инструмент строго перпендикулярно, чтобы не сорвать шлицы.

Последовательность разборки

1. Отсоедините нижнюю часть кожуха:
   • Заведите монтажку в щель между нижней и верхней половинками накладки
   • Аккуратно подденьте в трех точках: по бокам и в центре
2. Освободите фиксаторы верхней секции:
   1. Потяните нижнюю половину на себя до щелчка
   2. Проверьте отсутствие сопротивления в зонах крепления замков
3. Снимите верхнюю накладку:
   • Обхватите кожух двумя руками с боков
   • Плавно потяните вверх и к себе без перекоса

При обнаружении заклинивания немедленно прекратите усилие и проверьте пропущенные крепления. Особое внимание уделите хрупким ушкам возле замка зажигания – их повреждение потребует замены всего кожуха.

Поиск блока реле за панелью приборов: визуальное ориентирование

После снятия панели приборов взгляду откроется пространство за ней. Основной ориентир для поиска блока реле указателей поворота и аварийной сигнализации – педальный узел. Необходимо сместить взгляд вверх и вправо относительно места расположения педалей газа и тормоза.

Именно в этой зоне, на металлическом кронштейне или непосредственно на кузовной панели, закреплен искомый блок. Он представляет собой пластиковый корпус прямоугольной формы, к которому подходят несколько жгутов проводов с разъемами.

Ключевые отличительные признаки

Среди нескольких реле, которые могут находиться в этой области, нужный блок имеет наиболее характерные черты:

• Цвет разъемов: Самый верный признак – наличие одного или двух зеленых разъемов. Именно зеленый цвет чаще всего используется для подключения реле поворотов/аварийки на ВАЗ 2109.
• Количество контактов: Основное реле поворотов (обычно К3) в этом блоке имеет 5 контактов (ножек).
• Маркировка на корпусе: На самом пластиковом корпусе блока обычно присутствует четкая маркировка, указывающая на его функцию. Ищите обозначения типа "Повороты", "Аварийная сигнализация", "RS 495.3747" или "494.3747".
• Форма и размер: Блок реле поворотов/аварийки обычно немного крупнее стандартных отдельных реле и имеет характерную прямоугольную форму с выступами под разъемы.

Важно: Перед любыми манипуляциями с блоком реле или проводкой обязательно отключите минусовую клемму аккумуляторной батареи. Это предотвратит возможное короткое замыкание и защитит электрооборудование автомобиля.

Идентификация нужного реле среди других в монтажном блоке

Монтажный блок ВАЗ 2109 расположен в подкапотном пространстве у лобового стекла со стороны водителя и содержит несколько однотипных реле. Ключевым ориентиром служит схема на внутренней стороне крышки блока, где каждому реле присвоено буквенно-цифровое обозначение.

Реле указателей поворота и аварийной сигнализации (одно устройство) маркируется как K2 на схеме. В стандартной компоновке 17.3722 оно занимает позицию во втором ряду сверху, третье по счету слева. При отсутствии схемы включите аварийку – искомое реле издаст характерные ритмичные щелчки.

Практические методы распознавания

Для точной идентификации выполните следующие действия:

1. Снимите крышку монтажного блока, отщелкнув фиксаторы.
2. Сверитесь со схемой на внутренней поверхности крышки, найдите обозначение K2.
3. При поврежденной схеме:
   • Включите аварийную сигнализацию
   • Последовательно прикасайтесь пальцем к каждому реле
   • Рабочее реле поворотов ощутимо вибрирует при срабатывании

Важно: Не путайте с реле K1 (очистители стекла) или K5 (ближний свет). Оригинальное реле имеет маркировку 23.3747 или 231.3747 на корпусе.

Правильный способ вытягивания реле из посадочного гнезда

Перед извлечением реле поворотов обязательно отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Убедитесь, что зажигание автомобиля выключено, а ключ извлечён из замка.

Определите местоположение реле в монтажном блоке – на ВАЗ 2109 оно обычно находится в левой части панели предохранителей под рулевой колонкой. На корпусе реле ищете маркировку с символом поворотника (часто буквы "П" или "ПР").

Пошаговая процедура извлечения

1. Освободите пространство вокруг монтажного блока, отогнув защитные резиновые заглушки или снятив пластиковую крышку (при наличии)
2. Зафиксируйте пальцами корпус реле с двух сторон – большим и указательным пальцем
3. Приложите вертикальное усилие строго вверх без перекоса и раскачивания
4. Если реле не поддаётся, используйте плоскогубцы с резиновыми накладками на губках для предотвращения повреждения корпуса
5. Извлекайте деталь медленно, контролируя усилие, чтобы не сорвать контакты из колодки

Критические ошибки: Нельзя тянуть за провода или применять рычажные инструменты без фиксации корпуса! Резкие боковые движения часто ломают пластиковые крепления гнезда, что потребует замены всего блока предохранителей.

Ситуация	Решение
Реле "прикипело" к контактам	Обработайте основание WD-40, выждите 5 минут перед повторной попыткой
Повреждены монтажные уши	Используйте монтажную лопатку для аккуратного поддевания с двух сторон

Очистка контактов гнезда от окислов

Окисление контактов в гнезде реле поворотов – частая причина неисправности указателей поворотов на ВАЗ 2109. Образующийся налет ухудшает электропроводность, вызывая сбои в работе системы.

При сильном окислении водитель сталкивается с хаотичным миганием ламп, полным отказом поворотов или ложными срабатываниями. Зачистка контактов перед монтажом нового реле – обязательный этап для стабильной работы.

Процедура очистки

Необходимые инструменты и материалы:

• Наждачная бумага (мелкозернистая 600-800) или ластик
• Отвертка с плоским жалом
• Кисточка или щетка для удаления пыли
• Обезжириватель (изопропиловый спирт) и ватные палочки

Пошаговая инструкция:

1. Снимите минусовую клемму с аккумулятора
2. Извлеките старое реле из блока предохранителей
3. Визуально оцените состояние контактов: окислы проявляются белесым, зеленоватым или темно-серым налетом
4. Аккуратно обработайте контактные площадки в гнезде:
   • Наждачной бумагой – легкими поступательными движениями
   • Ластиком – интенсивным трением до блеска металла
5. Удалите абразивную пыль кисточкой
6. Обезжирьте контакты спиртом с помощью ватной палочки
7. Дождитесь полного испарения жидкости
8. Установите новое реле до характерного щелчка фиксатора

Важно: Не используйте грубые абразивы или металлические щетки – они повреждают токопроводящий слой. При сильной коррозии контактов потребуется замена гнезда.

Контрольное тестирование контактов мультиметром

После демонтажа старого реле поворотов и перед установкой нового элемента, обязательной процедурой является проверка целостности цепи питания и исправности контактной группы. Использование мультиметра в режиме прозвонки позволяет выявить обрывы проводов, окисление клемм или короткое замыкание, способные привести к некорректной работе системы указателей поворота.

Переведите мультиметр в режим измерения сопротивления (Ω) или звуковой прозвонки. Отсоедините фишку жгута проводов от гнезда реле поворотов – это исключит ложные показания из-за параллельных соединений в бортовой сети автомобиля. Внимательно осмотрите колодку подключения на предмет механических повреждений или следов коррозии.

Порядок проверки контактов

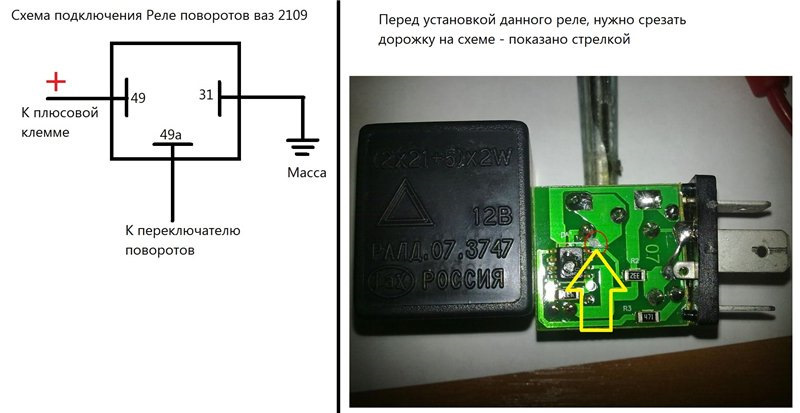

Определите назначение выводов колодки по схеме (типовая распиновка для ВАЗ 2109):

• Контакт 49 – управляющий сигнал от подрулевого переключателя
• Контакт 49a – выход на лампы повторителей и приборной панели
• Контакт 31 – "масса" (корпус)
• Контакт 15 – питание +12В

Проведите измерения в следующей последовательности:

1. Подсоедините черный щуп мультиметра к кузову автомобиля (чистая металлическая поверхность)
2. Красным щупом коснитесь контакта 31 в фишке – исправная "масса" покажет сопротивление 0–0.5 Ом
3. Проверьте контакт 15 при включенном зажигании: напряжение должно соответствовать 12.5–14.2В
4. Активируйте левый/правый поворот, измерьте напряжение на контакте 49 – значение должно кратковременно появляться/исчезать

Контакт	Режим теста	Норма
31	Сопротивление	≈0 Ом
15	Напряжение (зажигание ВКЛ)	12.5–14.2В
49	Напряжение (поворотник ВКЛ)	Импульсы 12В
49a	Сопротивление на массу	∞ (обрыв при откл. нагрузке)

Отсутствие показаний на контакте 15 свидетельствует о проблемах с предохранителем F2 (7.5А) или обрыве цепи от АКБ. Если контакт 49 не активируется при включении поворота – проверьте исправность подрулевого переключателя и проводки до реле. При обнаружении замыкания на массу контакта 49a выполните диагностику ламп указателей и проводки к ним.

Технология установки нового реле: совпадение ключей

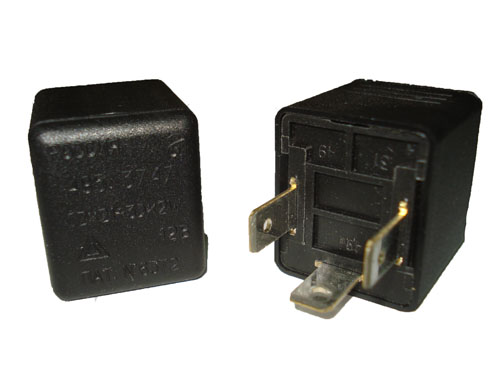

Перед подключением нового реле поворотов критически важно проверить совпадение распиновки колодки проводов и контактов устройства. На ВАЗ 2109 штатное реле имеет фиксированную ориентацию: его корпус оснащен направляющим выступом-"ключом", который должен совпасть с пазом на разъеме монтажного блока. Неправильная установка приведет к неработоспособности указателей поворота или короткому замыканию.

Снимите защитную крышку блока предохранителей в салоне автомобиля, расположенного под рулевой колонкой. Найдите посадочное гнездо реле поворотов (обычно обозначено символом "↔" или надписью "Повороты"). Аккуратно извлеките старое реле, нажав на фиксатор и потянув его строго вертикально вверх. Запомните ориентацию элемента – контакты должны смотреть вниз, а маркировка на корпусе – быть читаемой.

Последовательность подключения

1. Сверьте распиновку: сравните форму и расположение штырьков на новом реле со старым. Особое внимание уделите:
   • Диаметру и шагу контактов
   • Наличию/отсутствию "пустых" гнезд в колодке
   • Расположению фиксирующего выступа
2. Выполните тестовую примерку: поднесите новое реле к разъему без усилия. Контакты должны идеально совпадать с отверстиями колодки, а направляющий ключ – входить в паз без перекоса.
3. Зафиксируйте реле: при правильном совпадении плавно надавите на корпус до щелчка фиксатора. Убедитесь, что устройство сидит плотно, без люфтов.

Типичная ошибка	Последствия
Переворот реле на 180°	Неработоспособность поворотов, оплавление контактов
Применение реле нештатной распиновки	Короткое замыкание, выход из строя предохранителя F2 (10А)
Неполная посадка в разъем	Прерывистая работа, нагрев колодки

Важно: если ключ не совпадает с пазом, не пытайтесь силой вставить реле или подгибать контакты. Убедитесь, что приобретено устройство именно для ВАЗ 2108/2109 (каталожный номер 23.3747 или аналог). После установки проверьте работу световой сигнализации во всех режимах – повороты, аварийка, лампа контроля на приборной панели.

Важный момент: надежная фиксация реле в разъеме

Плотное крепление реле в гнезде блокирует вибрации при движении, исключая случайное отсоединение контактов. Это предотвращает внезапное прекращение работы поворотников или аварийной сигнализации, что критично для безопасности.

Ненадежная посадка вызывает искрение и перегрев контактов из-за микроразрывов цепи. Постепенно это приводит к оплавлению пластика разъема, окислению металлических элементов и полному выходу узла из строя.

Проверка и усиление фиксации

1. Визуальный осмотр
   • Убедитесь, что фиксатор-защелка на корпусе реле не сломан
   • Проверьте пружинные «усики» в гнезде блока предохранителей – они должны быть загнуты внутрь
2. Тактильная проверка
   • При установке должен ощущаться четкий щелчок
   • Попробуйте вытянуть реле без нажатия на фиксатор – движение должно быть невозможно

При ослаблении крепления:

1. Аккуратно подогните контактные лепестки в разъеме тонкой отверткой
2. Если пластик гнезда оплавлен – замените колодку целиком
3. Для временной фиксации используйте термостойкий силикон (не закрывая вентиляционные отверстия реле)

Важно: никогда не фиксируйте реле изолентой – это нарушает теплоотвод и повышает риск перегрева.

Порядок обратной сборки панели управления

Перед установкой панели убедитесь, что все разъемы реле поворотов и приборов полностью исправны, контакты очищены от окислов, а провода аккуратно уложены вдоль штатных каналов. Проверьте фиксацию монтажного блока и отсутствие посторонних предметов в нише.

Начните с размещения комбинации приборов в посадочное гнездо, совместив крепежные уши с направляющими пазами на торпедо. Придерживайте жгут проводов левой рукой, чтобы избежать перегибов и защемления при посадке узла.

1. Закрепите панель управления штатными саморезами в последовательности:
   • Верхние углы (возле дефлекторов)
   • Центральные точки под рулевой колонкой
   • Нижние крепления в районе бардачка
2. Подключите разъемы в строгом порядке:

   Цвет жгута	Назначение
   Белый	Спидометр, тахометр
   Синий	Указатели давления, топлива
   Черный	Подсветка, лампы сигналов

3. Установите защитный кожух рулевой колонки, защелкнув фиксаторы по периметру
4. Вставьте на место магнитолу и блоки управления печкой, закрепив их боковыми скобами
5. Проверьте работу всех элементов:
   • Включите зажигание
   • Протестируйте поворотники на обе стороны
   • Убедитесь в исправности подсветки и контрольных ламп

Подключение аккумулятора и первичная проверка работы

Перед подключением аккумулятора убедитесь, что зажигание автомобиля выключено, а ключ извлечён из замка. Очистите клеммы аккумулятора и контактные площадки на проводах от окислов металлической щёткой, при необходимости обработайте их специальной антикоррозийной смазкой.

Сначала подключите положительную клемму (+), затянув крепление ключом с усилием 5–9 Н·м. Затем присоедините отрицательную клемму (-) с аналогичным усилием затяжки. Избегайте контакта металлических инструментов с кузовом авто при работе с «плюсом» во избежание короткого замыкания.

Последовательность проверки реле поворотов

После подключения аккумулятора выполните следующие действия для тестирования:

1. Включите зажигание поворотом ключа в положение «I» (приборная панель активирована)
2. Поднимите рычаг указателя поворота вверх для активации правого поворота
3. Контролируйте:
   • Ритмичность мигания ламп на приборной панели (стандартная частота – 60–120 циклов/мин)
   • Синхронную работу передних и задних указателей поворота
   • Звуковое сопровождение щелчков реле
4. Повторите проверку для левого поворота, опустив рычаг вниз
5. Протестируйте аварийную сигнализацию кнопкой «треугольник»

При обнаружении неисправностей (постоянное горение ламп, отсутствие мигания, разная частота для сторон) проверьте:

• Надёжность соединения реле с колодкой предохранителей
• Соответствие номинала реле спецификации ВАЗ 2109 (обычно 12V, 3–4 контакта)
• Целостность предохранителя F2 (7.5А) в монтажном блоке

Типовая проблема	Вероятная причина
Лампы горят без мигания	Неисправно реле, ошибка подключения контактов
Отсутствует работа поворотов	Перегорел предохранитель, обрыв цепи питания
Разная скорость мигания слева/справа	Несовпадение мощности ламп, плохой контакт в патроне

Прозвонка цепи поворотов при отсутствии результата после замены

Если после установки новых реле поворотов ВАЗ 2109 указатели не работают, требуется последовательная проверка цепи мультиметром. Начните с измерения напряжения на контактах реле при включенном зажигании и активированном поворотнике. Отсутствие 12V на контакте "85" (управление) указывает на проблему с подрулевым переключателем или проводкой до реле.

При наличии управляющего напряжения проверяйте "+12V" на контакте "30" (питание от предохранителя). Если питание есть, но реле не щелкает, убедитесь в надежности массы на контакте "86". Исправное срабатывание реле при подаче напряжения требует диагностики выходного контакта "87" и целостности проводки к лампам.

Алгоритм прозвонки цепи после реле

1. Проверка выходного сигнала: Подключите мультиметр к контакту "87" реле и массе. Активация поворотника должна показывать пульсацию 12V.
2. Диагностика участка до ламп:
   • При отсутствии пульсации – замените реле
   • При наличии – проверьте целостность провода от "87" до колодки предохранителей
3. Контроль на разъемах ламп:
   1. Снимите разъем с неработающего фонаря
   2. Измерьте напряжение на контакте сигнального провода (обычно синий/голубой)
   3. Отсутствие импульсов 12V – обрыв в проводке между блоком предохранителей и фонарем

Важные нюансы: Обязательно проверяйте коррозию в колодках и качество массы кузова (точки крепления проводов заземления в багажнике и под передними крыльями). Используйте таблицу для локализации типовых неисправностей:

Симптом	Вероятная причина	Проверка
Работает только одна сторона	Обрыв провода к фонарям, окисление в разъеме	Прозвонка участка от реле до ламп
Мигают все лампы одновременно	Короткое замыкание в цепи	Поиск закорачивающих участков тестером
Лампы горят без мигания	Неисправность реле, плохой контакт массы	Замена реле, зачистка контактов заземления

Проверка массы кузова на участке цепи указателей

Плохой контакт массы кузова – частая причина некорректной работы поворотников ВАЗ 2109. Нарушение цепи "масса-лампа" приводит к тусклому свечению, мерцанию или полному отказу сигнала. Особое внимание уделите точкам крепления минусовых проводов к кузову в зоне установки фар и задних фонарей.

Начинайте диагностику с визуального осмотра клемм массы на предмет окисления, коррозии или механических повреждений. Проверьте надежность фиксации болтовых соединений – ослабление крепежа нарушает электрический контакт. Используйте мультиметр для замера сопротивления между массовой клеммой светового прибора и "чистым" металлом кузова.

Порядок проверки массы

Выполните следующие шаги для локализации проблемы:

1. Отключите аккумулятор во избежание короткого замыкания
2. Найдите точки крепления массы:
   • Для передних поворотников – возле аккумуляторной батареи и на лонжеронах
   • Для задних фонарей – под обшивкой багажника у мест крепления ламп
3. Зачистите контактные площадки кузова металлической щеткой от грязи и ржавчины
4. Измерьте сопротивление мультиметром в режиме Ω:
   • Щуп №1 – на массовый вывод лампы
   • Щуп №2 – на зачищенный металл кузова

Интерпретация показаний мультиметра:

Показания (Ом)	Диагностика	Действия
0.0 - 0.5	Нормальный контакт	Масса исправна
0.6 - 3.0	Слабое соединение	Зачистить контакты, протянуть болты
>3.0 / OL	Обрыв цепи	Искать повреждение провода, восстановить соединение

Важно: после ремонта обработайте контакты токопроводящей смазкой и защитите термоусадкой. Проверку проводите при включенных поворотниках – падение напряжения на массовом проводе не должно превышать 0.2В. Если проблема сохраняется, прозвоните цепь от блока предохранителей до световых приборов.

Диагностика исправности лампочек во всех указателях

Проверку начинайте с визуального осмотра всех лампочек указателей поворота: передних, задних и боковых повторителей на кузове. Включите аварийную сигнализацию или поочерёдно левый/правый поворот, обойдите автомобиль и убедитесь в работе каждой точки. Неисправная лампа не подаст признаков свечения либо будет мигать аномально быстро.

Если визуальный метод не выявил проблему, используйте мультиметр для точной диагностики. Снимите плафон неработающего указателя, извлеките лампу и прозвоните нить накаливания тестером в режиме сопротивления (Ω). Значение, близкое к нулю, говорит об исправности, обрыв цепи (бесконечность) или высокое сопротивление подтверждает перегорание.

Порядок действий при обнаружении неисправности

1. Замена лампы: Установите новую лампу с идентичными параметрами (тип цоколя, напряжение 12V, мощность – обычно 21W для основных указателей).
2. Проверка патрона: Осмотрите контакты в патроне на предмет окисления, коррозии или деформации. Зачистите их мелкой наждачной бумагой при необходимости.
3. Контроль напряжения: При работающей аварийке измерьте мультиметром напряжение на контактах патрона (относится к «массе»). Отсутствие 12V указывает на проблемы в проводке или реле.

Тип указателя	Распространённые лампы	Особенности проверки
Передний	PY21W (оранжевый)	Доступ через капот, часто требует снятия фары
Задний	P21W	Доступ из багажника через плафон
Боковой повторитель	W5W (T10)	Аккуратный демонтаж корпуса отвёрткой

Важно! При замене избегайте касания колбы стеклянных ламп пальцами – жировые следы приводят к локальному перегреву и сокращению ресурса. Используйте чистые перчатки или салфетку. После установки повторно активируйте поворотники для проверки корректности работы.

Возможно ли отремонтировать старое реле распайкой контактов

Ремонт реле поворотов ВАЗ 2109 распайкой контактов технически возможен, но требует навыков в электронике и пайке. Основная проблема старых реле – нарушение соединений в цепи из-за окисления или микротрещин на плате.

Для диагностики аккуратно вскройте корпус реле, осмотрите дорожки и места пайки под увеличительным стеклом. Чаще всего неисправность локализуется в зонах:

• Крепления разъема к плате
• Контактов электромагнитного механизма
• Точек присоединения радиодеталей (резисторов, транзисторов)

Последовательность ремонта:

1. Зачистите окисленные контакты ластиком или спиртом
2. Пропаяйте проблемные точки маломощным паяльником (25-40Вт)
3. Удалите остатки флюса изопропиловым спиртом
4. Проверьте целостность дорожек мультиметром

Важно: При перегреве легко повредить полупроводниковые элементы! Используйте термофен или демонтируйте чувствительные компоненты перед пайкой. После сборки протестируйте реле на стенде перед установкой в авто.

Что делать если мигание происходит беззвучно

Отсутствие характерного щелчка при включении поворотов указывает на неисправность реле-прерывателя К5 или проблему в его цепи питания. Звук генерируется биметаллической пластиной внутри реле при размыкании контактов, поэтому тихое мигание свидетельствует о нарушении этого механизма.

Сначала проверьте целостность предохранителя F2 (10А) в монтажном блоке. Если он исправен, снимите само реле поворотов (обычно обозначено как К5, расположено в блоке предохранителей) и выполните диагностику контактов и питания.

Пошаговая диагностика

1. Проверка контактов реле
   • Извлеките реле К5 из монтажного блока
   • Осмотрите контактные ножки и гнезда на предмет окисления или деформации
   • Зачистите контакты мелкой наждачной бумагой при необходимости
2. Тестирование питания
   • Включите зажигание и поворотники
   • Мультиметром проверьте напряжение на контактах гнезда реле:

     Контакт 85	→	Масса (должна быть 0 Ом на кузов)
     Контакт 86	→	+12В при включенных поворотниках

3. Проверка нагрузки
   • Убедитесь в исправности лампочек поворотов во всех режимах
   • Подсчитайте суммарную мощность ламп: штатное реле рассчитано на 84Вт (21Вт × 4 лампы)
   • При установке светодиодов возможна недостаточная нагрузка для срабатывания биметалла

Если питание и контакты в норме, замените реле К5 на заведомо исправное. При использовании светодиодных ламп установите специальное реле для LED с пониженной нагрузкой или добавьте балластные резисторы.

Установка регулируемого реле для изменения частоты мигания

Отключите минусовую клемму аккумулятора перед началом работ. Снимите декоративную крышку монтажного блока предохранителей ВАЗ 2109, расположенного под панелью приборов со стороны водителя. Найдите штатное реле поворотов (обычно позиция К3) и демонтируйте его, аккуратно поддев плоской отверткой.

Подготовьте регулируемое реле к установке. Убедитесь, что распиновка контактов нового реле соответствует оригиналу: контакт "49" – управление, "49а" – выход на лампы, "31" – масса, "L" и "R" – сигналы от подрулевого переключателя. При необходимости используйте переходную колодку для совместимости с разъемом.

Процесс подключения и настройки

Аккуратно вставьте регулируемое реле в посадочное гнездо до характерного щелчка фиксаторов. Подключите аккумулятор и выполните первичную проверку: включите аварийную сигнализацию или поворотники для подтверждения работоспособности базовой схемы.

1. Найдите регулировочный винт (потенциометр) на корпусе реле – обычно обозначен значком "Hz" или символом частоты
2. Включите поворотники при работающем зажигании
3. Медленно вращайте винт отверткой до достижения требуемой частоты мигания (рекомендуемый диапазон: 60-120 циклов/минуту)
4. Проверьте синхронность работы всех указателей поворота

Важно: При замене ламп на светодиоды (LED) обязательно уменьшите частоту мигания, так как низкое энергопотребление диодов вызывает гипермигание без корректировки.

Тип нагрузки	Рекомендуемая частота	Особенности регулировки
Штатные лампы (21W)	70-90 миг/мин	Стандартная настройка
Светодиоды (LED)	80-100 миг/мин	Требуется увеличение частоты на 15-20%
Комбинированная схема	75-95 миг/мин	При частичной замене ламп на диоды

После завершения регулировки зафиксируйте положение винта каплей термостойкого лака для предотвращения самопроизвольного смещения. Установите крышку монтажного блока и проведите контрольный тест во всех режимах: левый/правый поворот, аварийная сигнализация.

Схема подключения нештатного реле с дополнительными функциями

Для монтажа реле с расширенным функционалом (аварийная сигнализация, звуковое оповещение) потребуется доступ к штатной электропроводке рулевой колонки ВАЗ 2109. Основные этапы включают снятие панели приборов, идентификацию проводов цепи поворотов и подключение контактов реле согласно схеме. Обязательно проверьте комплектацию реле: современные модели часто имеют 6-7 выводов вместо стандартных трех.

Перед началом работ отключите минусовую клемму аккумулятора! Убедитесь, что цвета проводов на вашем авто соответствуют схеме. Для реле с функцией диагностики перегоревших ламп потребуется дополнительное соединение с контрольной лампой на приборной панели. Все соединения изолируйте термоусадкой.

Распиновка и подключение контактов

Контакт реле	Назначение	Цвет провода ВАЗ 2109	Подключение
49	Питание +12V	Красный	Через предохранитель к замку зажигания
49a	Выход на лампы	Черный	К штатному разъему цепи поворотов
L	Левый поворот	Синий	К выключателю под рулем
R	Правый поворот	Зеленый	К выключателю под рулем
31	Масса	Коричневый	К кузову (точка заземления)
C2	Аварийный режим	Желтый	К кнопке аварийной сигнализации
B	Звуковой сигнал	Белый	К пищалке (при наличии)

Важные нюансы:

• Для реле с режимом "тёплого старта" подключите отдельный провод от кнопки аварийки к контакту C1
• При установке реле-хамелеона (сменный режим работы) контакт 15 соедините с ACC+
• Проверьте работу всех функций до сборки панели: частоту мигания, синхронность ламп, реакцию на аварийку

Ошибки при подключении: последствия переполюсовки

Переполюсовка при подключении реле поворотов ВАЗ 2109 возникает, когда провода питания (+12V) и массы меняются местами. Это критическая ошибка, характерная для невнимательной установки или замены реле.

Неправильная полярность приводит к мгновенному выходу из строя электронных компонентов реле. Внутренняя схема устройства не рассчитана на обратное напряжение, что вызывает пробой полупроводниковых элементов и термическое разрушение дорожек платы.

Основные последствия

• Полный отказ реле: Сгорание микросхемы или транзисторов, после чего устройство перестаёт подавать сигнал на лампы поворотов.
• Повреждение предохранителей: Короткое замыкание в цепи вызывает перегорание предохранителя F2 (10А) в монтажном блоке.
• Сбои в работе световой сигнализации: Мигание указателей становится хаотичным или пропадает полностью, включая аварийную сигнализацию.
• Окисление контактов: Искрение в разъёмах из-за КЗ приводит к подгоранию и ухудшению проводимости.

Как избежать переполюсовки

1. Всегда сверяйтесь со схемой электропроводки ВАЗ 2109 перед подключением.
2. Проверяйте маркировку на реле:
   • Клемма 85 – масса (чёрный провод).
   • Клемма 86 – питание +12V (серый провод с красной полосой).
3. Используйте тестер для прозвонки цепи при сомнениях в распиновке.

Симптом после установки	Вероятная причина
Поворотники не работают, аварийка отключена	Сгоревшее реле из-за переполюсовки
Не работает только один указатель	Проблема с лампой или контактом (не связано с реле)
Поворотники горят постоянно без мигания	Неисправность реле или ошибка подключения ламп

Важно: После устранения переполюсовки замените реле и предохранитель. Повторное использование повреждённого реле недопустимо – это может вызвать перегрев проводки.

Риск повреждения колодки при неаккуратном монтаже

Электрическая колодка реле поворотов ВАЗ 2109 содержит тонкие контактные группы и пластиковый корпус, критично уязвимые к механическому воздействию. Неправильное обращение при установке или демонтаже часто приводит к деформации фиксаторов, поломке ушек крепления или микротрещинам в местах пайки проводов.

Особенно опасен перекос при соединении разъёма – это вызывает загибание или сминание штекерных контактов. Использование грубой силы для отсоединения колодки провоцирует отрыв клемм от платы, нарушение изоляции и необратимые повреждения фиксирующих защёлок, что влечёт нестабильный контакт в дальнейшем.

Распространённые ошибки и их последствия

• Вырывание колодки без отжатия фиксатора – поломка язычка-затвора и последующее самопроизвольное отсоединение реле на ходу
• Приложение чрезмерного усилия к проводам – отрыв контактов от печатной платы, требующий пайки
• Загрязнение или попадание смазки в разъём – ухудшение проводимости и окисление металлических элементов

Тип повреждения	Симптомы неисправности
Деформация контактов	Прерывистая работа поворотов, хаотичное мигание ламп
Трещина в корпусе	Попадание влаги, короткое замыкание, оплавление пластика
Нарушение изоляции проводов	Перегорание предохранителя, отказ всех сигналов поворота

Для минимизации рисков всегда отжимайте фиксатор до упора перед извлечением реле, держитесь исключительно за корпус колодки (не за провода!), и очищайте контакты от окислов перед установкой. Проверяйте лёгкость хода разъёма – правильное соединение происходит с характерным щелчком без дополнительных усилий.

Защита контактов от влаги: применение спрея-диэлектрика

Регулярная обработка контактов реле поворотов ВАЗ 2109 спреем-диэлектриком предотвращает окисление и коррозию металлических поверхностей. Влага, дорожные реагенты и температурные перепады провоцируют образование токонепроводящего налета, что ведет к нарушению работы цепи и миганию фар.

Нанесение состава создает тонкий водоотталкивающий барьер, сохраняя электрическую проводимость. Особенно критична защита разъемов колодки реле и контактных групп подрулевого переключателя, подверженных воздействию конденсата при перепадах температур.

Правила применения диэлектрика

Последовательность обработки:

1. Обесточьте цепь, сняв клемму «–» с аккумулятора
2. Извлеките реле из блока предохранителей
3. Очистите контакты колодки и ножки реле от загрязнений щеткой
4. Распылите состав с расстояния 15-20 см на все металлические поверхности
5. Дайте просохнуть 5-7 минут перед установкой деталей

Ключевые преимущества:

• Не нарушает проводимость тока
• Устойчив к температурам от -40°C до +150°C
• Вытесняет остатки влаги из микротрещин

Параметр	Рекомендация
Периодичность	Каждые 6 месяцев или после мойки авто
Марки спрея	Liqui Moly Electronic-Spray, Hi-Gear HG40
Область нанесения	Разъемы, клеммы, контакты переключателя

Избегайте попадания состава на пластиковые фиксаторы и резиновые уплотнители – некоторые растворители в составе могут повредить полимеры. Контролируйте равномерность покрытия: пропущенные участки сведут эффективность защиты к нулю.

Влияние установки светодиодных ламп на работу реле поворотов ВАЗ 2109

Замена штатных ламп накаливания в поворотниках ВАЗ 2109 на светодиодные приводит к нарушению нормальной работы реле-прерывателя типа РС950. Это реле рассчитано на контроль тока в цепях с лампами накаливания, и снижение нагрузки из-за малого энергопотребления светодиодов вызывает сбой в работе термического механизма прерывания.

Основным симптомом становится аномально высокая частота мигания поворотников (более 120 раз в минуту вместо нормы 60-90), либо полное отсутствие прерывания – лампы горят постоянно. Это происходит потому, что биметаллическая пластина в классическом реле не успевает нагреваться и остывать при слабом токе, протекающем через светодиодные лампы.

Способы решения проблемы

Для корректной работы системы после установки светодиодов требуется:

• Замена реле на электронное (LED-совместимое): Устройства типа РС950-G или аналогов с маркировкой "LED" используют микросхемы вместо биметалла. Они не зависят от нагрузки и обеспечивают стабильную частоту мигания.
• Установка балластных резисторов: Если сохранение штатного реле принципиально, параллельно каждому светодиодному поворотнику подключается резистор (обычно 6-8 Ом, 25-50W). Он имитирует нагрузку лампы накаливания, но вызывает перегрев и требует изоляции от легкоплавких элементов.

Сравнение методов:

Метод	Преимущества	Недостатки
Электронное реле	Простая установка, долговечность, отсутствие лишнего нагрева	Более высокая стоимость, замена штатного реле
Балластные резисторы	Низкая цена, сохранение родного реле	Риск перегрева и пожара, необходимость сложного монтажа, снижение энергоэффективности

Важно! При использовании резисторов их запрещено крепить на пластиковые детали кузова или проводку. Обязательна термоизоляция асбестовыми прокладками и металлическое основание для теплоотвода. Применение электронного реле – более безопасная и рекомендуемая практика.

Необходимость дополнительного резистора при LED-лампах

При замене стандартных ламп накаливания в поворотниках ВАЗ 2109 на светодиодные (LED) возникает проблема: реле поворотов перестаёт работать корректно. Это происходит из-за разницы в электрических характеристиках – LED-лампы потребляют значительно меньший ток (10-20% от лампы накаливания), что нарушает тепловой режим работы биметаллической пластины внутри реле.

Реле поворотов ВАЗ 2109 рассчитано на определённую нагрузку (около 50 Вт для двух ламп). Недостаточный ток при установке LED не нагревает биметаллическую пластину достаточно для её изгиба. В результате реле не срабатывает в штатном ритме, что проявляется как ускоренное мигание («гиперфлеш») или полное отсутствие работы указателей поворота.

Решение: подключение балластного резистора

Чтобы восстановить нормальную работу реле, параллельно светодиодной лампе подключают дополнительный резистор. Он искусственно увеличивает нагрузку цепи, имитируя потребление тока лампой накаливания. Это обеспечивает необходимый нагрев биметаллической пластины и правильную частоту мигания.

Критерии выбора резистора:

• Сопротивление: 6-8 Ом (для имитации одной лампы 21 Вт)
• Мощность: не менее 25 Вт (рекомендуется 50 Вт для предотвращения перегрева)
• Тип: керамические или алюминиевые проволочные резисторы с защитным покрытием

Важные нюансы установки:

1. Резистор монтируется строго параллельно LED-лампе в цепи каждого поворотника.
2. Обязательна термоизоляция: резистор крепится к металлическим частям кузова (радиатору, шасси) для отвода тепла.
3. Избегайте контакта резистора с пластиковыми элементами или проводами из-за сильного нагрева при работе.
4. Места соединений изолируются термоусадкой или защитными коробами.

Параметр	Лампа накаливания	LED без резистора	LED с резистором
Потребляемый ток	~3.5 А	~0.2 А	~3.5 А
Нагрузка на реле	Нормальная	Недостаточная	Нормальная
Работа поворотников	Штатная	Сбой	Штатная

Альтернатива: Замена штатного реле на электронное (LED-совместимое) исключает необходимость резисторов, но требует переделки схемы подключения.

Как снизить нагрузку на реле при тюнинге оптики

Основная проблема при установке светодиодных ламп вместо штатных "галогенок" – резкое падение потребляемого тока. Штатное реле поворотов рассчитано на работу с лампами накаливания (21W), а светодиоды потребляют в 5-10 раз меньше. Это приводит к некорректному срабатыванию реле: мигание становится слишком частым или вообще пропадает.

Низкая нагрузка нарушает тепловой режим работы биметаллической пластины внутри реле, отвечающей за цикличность мигания. Без дополнительных мер реле быстро выйдет из строя или будет работать нестабильно, особенно при использовании LED-лент или мощных тюнинг-блоков фар.

Способы снижения нагрузки

1. Установка резисторов (шунтов):

• Принцип: Параллельное подключение к светодиодной цепи резистора, имитирующего нагрузку лампы накаливания.
• Расчет: Сопротивление (Ом) = (Напряжение сети²) / (Требуемая мощность нагрузки). Для имитации лампы 21W: (12В * 12В) / 21W ≈ 6.8 Ом. Мощность резистора – не менее 25W.
• Монтаж: Обязательно на металлическую поверхность для теплоотвода (радиатор) и изоляцию от горючих материалов.

2. Замена реле поворотов:

• Специализированное LED-реле: Автоматически адаптируется под низкую нагрузку без дополнительных резисторов.
• Электронное реле с регулировкой: Позволяет точно настроить частоту мигания под любую нагрузку.

3. Использование CAN-декодера (для сложного тюнинга):

• Необходим при интеграции "умных" светодиодных модулей или динамических поворотов.
• Анализирует сигналы штатной проводки и корректно управляет LED-элементами, снимая нагрузку с реле.

Важные нюансы:

Метод	Плюсы	Минусы
Резисторы	Низкая цена, простота установки	Сильный нагрев, риск пожара при ошибке монтажа, снижение КПД
LED-реле	Надежность, безопасность, компактность	Высокая стоимость (качественные модели)
CAN-декодер	Максимальная функциональность	Сложная установка и настройка, высокая цена

Заключительные рекомендации: При выборе резисторов отдавайте предпочтение керамическим моделям в алюминиевом корпусе с креплением на радиатор. Для большинства тюнинговых задач на ВАЗ 2109 оптимальна замена штатного реле на совместимое со светодиодами (номенклатура: 23.3747 или аналог с пометкой "LED"). Все соединения должны быть надежно заизолированы и защищены от влаги.

Причины быстрого выхода из строя новых реле

Даже качественные новые реле поворотов ВАЗ 2109 могут преждевременно выйти из строя из-за скрытых проблем в бортовой сети автомобиля. Часто виновником является не сам компонент, а внешние факторы, создающие экстремальные условия работы.

Основные причины включают в себя:

• Повышенное напряжение в сети: Неисправность генератора или регулятора напряжения вызывает скачки выше 14.5В, что перегревает обмотку реле и прожигает контакты.
• Короткое замыкание в цепи указателей поворота: Повреждение проводки, патронов ламп или окисление контактов в фарах/повторителях создает токи, многократно превышающие номинальные для реле.
• Использование нештатных ламп: Установка ламп повышенной мощности (например, 25W вместо 21W) или светодиодных ламп без корректных обманок/дополнительных резисторов увеличивает нагрузку на контактную группу реле.
• Окисление разъёмов и клемм: Плохой контакт в колодке подключения реле или "массовых" проводах вызывает местный нагрев и увеличение переходного сопротивления.
• Некачественные компоненты: Использование дешёвых реле неизвестных производителей с тонкими обмотками, слабыми контактами и негерметичным корпусом.
• Вибрация: Плохо закрепленное реле подвергается постоянной тряске, разрушающей внутренние соединения и контакты.
• Влага: Попадание воды в монтажный блок или на контакты реле (часто из-за трещин в крышке блока предохранителей) приводит к коррозии.

Профилактический контроль чистоты контактов раз в год

Систематическая проверка контактных групп реле поворотов предотвращает окисление и коррозию токопроводящих элементов. Загрязнённые поверхности приводят к нарушению проводимости тока, что проявляется в хаотичном мерцании указателей поворота или полном отказе системы.

Процедуру рекомендуется проводить в сухом помещении перед началом зимнего сезона, когда повышенная влажность ускоряет окислительные процессы. Для работы потребуется набор отвёрток, мелкозернистая наждачная бумага (маркировка 800-1000), технический спирт и контактная смазка.

Порядок выполнения работ

1. Отключите минусовую клемму аккумулятора
2. Извлеките реле из монтажного блока (расположен под панелью приборов)
3. Аккуратно разберите корпус реле, отжав фиксаторы
4. Визуально оцените состояние контактов на наличие:
   • Тёмных окисных плёнок
   • Зеленоватых следов коррозии
   • Механических повреждений
5. Обработайте контакты последовательно:
   1. Протрите спиртом
   2. Аккуратно зачистите наждачной бумагой
   3. Удалите абразивную пыль кисточкой
6. Нанесите тонкий слой токопроводящей смазки
7. Соберите реле и установите на штатное место

Важно: избегайте применения грубых абразивов и агрессивных растворителей – они повреждают защитное покрытие контактов. После профилактики проверьте работу поворотов при включенных фарах и сигнализации, создавая максимальную нагрузку на электросеть.

Признак загрязнения	Последствие	Способ устранения
Черный налет	Прерывистое замыкание цепи	Зачистка + смазка
Зеленый окисел	Полная потеря контакта	Механическая очистка
Металлические заусенцы	Залипание контактов	Выравнивание поверхности

Рекомендации по эксплуатации в зимний период

Зимние условия критичны для электрооборудования автомобиля, включая реле поворотов. Низкие температуры, влажность и реагенты ускоряют коррозию контактов и повышают риск отказа системы указателей поворота.

Особое внимание уделите защите реле от влаги и солевых отложений. Проверяйте герметичность монтажного блока и состояние разъемов перед наступлением холодов, так как окисление нарушает передачу тока и приводит к хаотичному миганию ламп или полному отказу повторителей.

Обслуживание и профилактика

Контроль контактных групп: Регулярно обрабатывайте разъемы реле и колодки жгута аэрозольным очистителем контактов (например, Liqui Moly Kontakt Spray). Это предотвратит окисление и обеспечит стабильное сопротивление цепи.

Диагностика ламп: При частых сбоях в морозы (-15°C и ниже) проверьте:

• Соответствие мощности лампочек в повторителях (P21W)
• Целостность нитей накаливания – перегоревшая лампа увеличивает нагрузку на реле
• Отсутствие влаги в плафонах фар

Альтернатива электромеханическим реле: При замене устанавливайте твердотельные реле (например, 23.3747 или аналог от Bosch). Они устойчивы к вибрации и перепадам температур, но требуют проверки совместимости с генератором.

Проблема	Причина	Решение
Учащенное мигание поворотников	Окисление контактов, неисправная лампа	Чистка разъемов, замена лампы
Отсутствие сигнала поворота	Замёрзшая влага в реле, обрыв "массы"	Прогрев монтажного блока, проверка заземления кузова

Защита монтажного блока: Наносите силиконовую смазку на резиновые заглушки блока предохранителей. Это исключит попадание талого снега с солью на реле и проводку.

Важность использования только проверенных брендов

Дешевые аналоги реле поворотов для ВАЗ 2109 часто производятся с нарушением технических норм: тонкие контакты, некачественный пластик корпуса и низкосортная электронная начинка. Это приводит к перегреву, залипанию контактов и преждевременному выходу из строя. В результате вместо экономии владелец получает частые замены и риск внезапного отказа сигнализации.

Ненадежное реле напрямую влияет на безопасность – нестабильная работа поворотников или их полное отключение в движении может спровоцировать ДТП. Несоответствие параметров (например, сопротивления или силы тока) создает нагрузку на проводку, вызывая окисление разъемов или оплавление изоляции. Длительное использование таких деталей способно вывести из строя подрулевой переключатель или блок предохранителей.

Ключевые аргументы в пользу оригинальных комплектующих

Гарантированная совместимость: Реле от проверенных производителей (Bosch, ERA, «СтартВОЛЬТ») точно соответствуют заводским требованиям ВАЗ 2109 по:

• Напряжению срабатывания (12В ±10%)
• Частоте мигания (60-120 циклов/мин)
• Токовой нагрузке (до 10А)

Защита от подделок: Покупайте только у официальных дилеров или в крупных автомагазинах. Оригиналы имеют:

1. Четкую маркировку с логотипом бренда
2. Герметичный корпус без заусенцев
3. Паспорт с указанием ГОСТ/ТУ

Сравнение характеристик:

Параметр	Проверенный бренд	Дешевый аналог
Срок службы	3-5 лет	3-12 месяцев
Защита от влаги	Полная герметизация	Частичная
Температурный режим	-40°C...+85°C	-20°C...+70°C

Важно: При установке даже качественного реле проверьте чистоту контактов в монтажном блоке – окислы нарушают теплоотвод и снижают ресурс детали. Используйте токопроводящую смазку для клемм.

Когда стоит обратиться на СТО вместо самостоятельного ремонта

Самостоятельная замена реле поворотов на ВАЗ 2109 часто выполнима, но существуют ситуации, когда вмешательство без должной квалификации приведет к усугублению неисправности или создаст риски для безопасности. Ошибки в работе с электросистемой автомобиля могут спровоцировать короткое замыкание, повреждение блока предохранителей или даже возгорание.

Особенно критично доверить работу профессионалам, если стандартные методы диагностики (визуальный осмотр, замена реле на заведомо исправное) не дали результата, или проблема проявляется комплексно – например, одновременно отказывают поворотники, аварийная сигнализация и другие потребители тока. Игнорирование этих признаков часто ведет к более дорогостоящему ремонту.

Конкретные случаи для обращения в сервис

• Подозрение на проблемы с проводкой: Обнаружение оплавленных проводов, следов окисления в колодках реле/предохранителей, характерного запаха гари. Поиск обрывов или коротких замыканий в жгутах требует специального оборудования (тестер, мультиметр) и опыта.
• Неустановленная причина сгорания реле/предохранителей: Если новое реле или предохранитель моментально выходит из строя после установки. Это явный признак серьезной перегрузки или КЗ в цепи, требующий профессиональной диагностики.
• Сложная диагностика неисправности: Когда замена реле не устранила проблему (поворотники не работают, мигают слишком быстро/медленно, не горят лампы на одной стороне), а визуальный осмотр ламп, патронов и контактов не выявил причину. Необходим поиск неочевидных обрывов или "пробоев" на массу.
• Вовлечение других систем: Неполадки с поворотниками сопровождаются сбоями в работе габаритов, стоп-сигналов, подсветки панели приборов или указателей уровня топлива. Это указывает на возможные проблемы в общих цепях питания или заземления.
• Отсутствие инструментов/навыков: Если нет мультиметра для прозвонки цепей, понимания принципа работы электрооборудования ВАЗ 2109 или уверенности в правильности выполняемых действий. Неверная коммутация проводов опасна.

Итоговый чек-лист успешной замены реле поворотов

Перед запуском системы убедитесь, что все этапы замены выполнены корректно. Проверка исключит риски короткого замыкания и некорректной работы световой сигнализации.

Сверьте результаты работ по следующим критически важным пунктам. Это гарантирует безопасность и долговечность установленного реле.

1. Отключение питания
   • Аккумулятор отсоединён (минусовая клемма снята)
2. Демонтаж старого реле
   • Корпус блока предохранителей открыт
   • Старое реле извлечено без повреждения разъёмов
3. Подбор нового компонента
   • Модель реле соответствует каталогу ВАЗ 2109 (23.3747 или аналог)
   • Контакты чистые, без деформации
4. Установка
   • Реле чётко зафиксировано в посадочном гнезде
   • Направление ключа (прорезь) совпадает со старым экземпляром
5. Финальная диагностика
   • Клемма аккумулятора надёжно закреплена
   • Повороты работают в обоих направлениях с равной частотой мигания
   • Аварийная сигнализация активируется без сбоев
   • Отсутствие посторонних щелчков в салоне

Список источников

При подготовке материалов о реле поворотов ВАЗ 2109 использовалась информация из проверенных технических источников. Они обеспечивают достоверные данные по выбору и монтажу компонентов.

Основой для рекомендаций послужили специализированные ресурсы, посвященные ремонту и обслуживанию автомобилей отечественного производства. Анализ этих материалов позволяет дать точные советы автовладельцам.

• Официальные руководства по эксплуатации и ремонту ВАЗ 2109
• Технические форумы автомобилистов (Drive2, Автоклуб ВАЗ 2109)
• Специализированные сайты по автозапчастям (каталоги и описания)
• Видеоинструкции по установке реле на YouTube-каналах автоэлектриков
• Производители автокомпонентов (каталоги и технические спецификации)
• Электронные базы электросхем автомобилей ВАЗ

Видео: Предохранители и реле ВАЗ 2108 2109 21099 со схемами и обозначением


• Ксенон H27 - как поставить своими руками

• Как самому заменить ремень ГРМ на Оке

• Варианты подключения к интернету
