Ремень безопасности - замена своими руками

Статья обновлена: 18.08.2025

Ремень безопасности – критически важный элемент пассивной защиты водителя и пассажиров. Его исправность напрямую влияет на жизнь и здоровье людей при аварии.

Механизм ремня подвержен естественному износу, повреждениям от перетирания или резких рывков. Коррозия, заклинивание катушки или видимые дефекты лямки требуют немедленного вмешательства.

Игнорирование неисправности смертельно опасно. Правильная замена гарантирует корректную работу системы и сохранение защитных свойств.

Снятие обшивки стойки и крепежных пластиковых заглушек

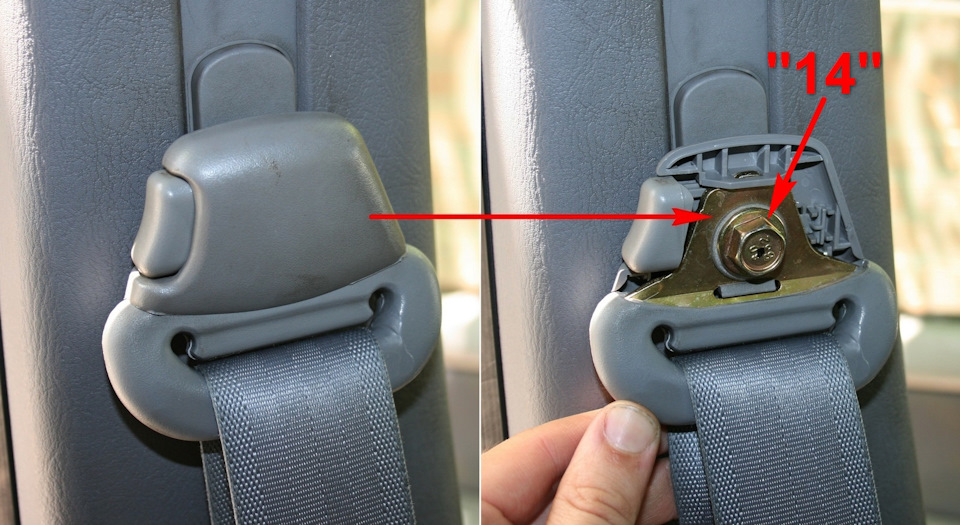

Начните с верхней части стойки: найдите пластиковую заглушку, прикрывающую болт крепления ремня безопасности. Аккуратно подденьте её тонкой плоской отвёрткой или триммером, избегая царапин на пластике. Если заглушка фиксируется клипсами, прикладывайте равномерное усилие для её извлечения, не ломая удерживающие лепестки.

После снятия заглушки вы увидите крепёжный болт – открутите его подходящим торцевым ключом или головкой. Осмотрите нижнюю часть стойки возле порога: аналогичные заглушки могут скрывать крепления обшивки. Снимите их тем же способом, запоминая расположение каждой для обратной сборки.

Демонтаж обшивки стойки

Важные шаги:

Потяните обшивку вдоль стойки по направлению к салону – она держится на пластиковых клипсах.
При сопротивлении проверьте, все ли крепёжные элементы (болты, заглушки) удалены.
Отсоедините разъёмы датчиков подушки безопасности (если они закреплены на стойке), нажав на фиксатор.

Тип крепления	Инструмент	Риски
Пластиковые клипсы	Триммер для панелей	Поломка "усов" клипсы
Болты под заглушками	Торцевой ключ 10-14мм	Срыв резьбы

Уложите снятую обшивку в безопасное место, чтобы не повредить крепления. Проверьте целостность клипс – треснувшие потребуют замены. Если обшивка соединена с уплотнителем двери, аккуратно отсоедините его без деформации резины.

Демонтаж нижнего крепления ремня безопасности

Обеспечьте доступ к крепежному узлу: сдвиньте сиденье максимально вперед или назад, при необходимости демонтируйте пластиковые заглушки или декоративные накладки вокруг точки фиксации. Убедитесь в отсутствии препятствий для инструмента – иногда требуется частичный разбор обшивки порога.

Определите тип крепления: чаще всего используется болт с шестигранной головкой (размером 14–17 мм) или TORX (T40–T50). В редких случаях встречаются крепежи под внутренний многогранник. Подготовьте соответствующий инструмент – торцевую головку с воротком или трещоткой, учитывая ограниченное пространство.

Последовательность откручивания

Фиксация ремня: предотвратите вращение скобы крепления при откручивании, удерживая её плоскогубцами через мягкую ткань.
Откручивание болта: установите инструмент строго перпендикулярно головке крепежа. Прилагайте усилие плавно – резкие рывки могут повредить грани. Если болт закис, обработайте резьбу проникающей смазкой WD-40.
Извлечение скобы: после полного выкручивания аккуратно снимите металлическую скобу с кузовной шпильки. Проверьте состояние шайб и стопорных пластин – они подлежат замене при деформации.

Осмотрите посадочное отверстие в кузове: убедитесь в отсутствии коррозии или повреждений резьбы. При необходимости очистите резьбу метчиком. Важно: не допускайте попадания масла или смазки на ленту ремня безопасности.

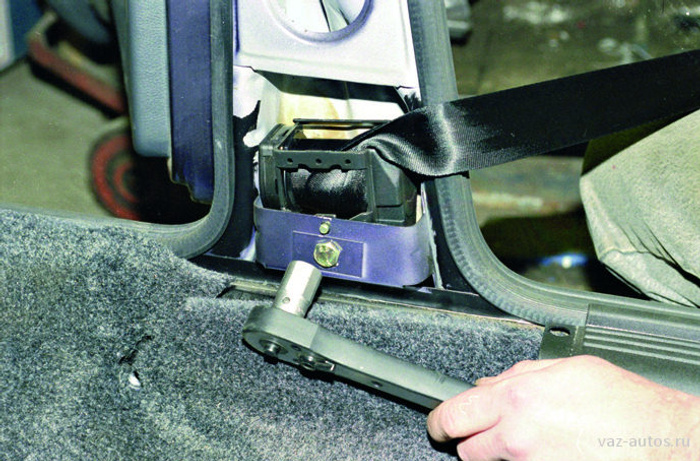

Отсоединение катушки инерционного механизма

После демонтажа обшивки стойки и снятия крепежных болтов ремня безопасности, обеспечьте свободный доступ к катушке инерционного механизма. Проверьте отсутствие натяжения ремня – он должен свободно вытягиваться и втягиваться. При наличии блокировки аккуратно верните катушку в нейтральное положение, плавно вытягивая ленту до щелчка.

Отключите разъем электропроводки (если предусмотрена система датчиков), нажав на фиксатор. Зафиксируйте катушку рукой, предотвращая её резкое вращение при откручивании креплений. Используйте торцевые ключи или головки подходящего размера для болтов крепления к кузову, обычно расположенных в нижней части узла.

Ключевые этапы отсоединения

Ослабление крепежных болтов: Выкручивайте болты равномерно (2-4 шт. в зависимости от модели), сохраняя положение катушки.
Извлечение механизма: Снимите крепежные шайбы/пластины, затем аккуратно выведите корпус катушки из посадочного гнезда.
Контроль положения: Держите механизм строго горизонтально – переворот может вызвать срабатывание блокировки.

Тип крепления	Особенности	Инструмент
Болты Torx	Требуют точного совпадения биты	T30-T50
Шестигранник	Часто со стопорной резьбой	Головка 10-13 мм
Комбинированное	Болты + направляющие штифты	Ключ + плоскогубцы

Важно: Не допускайте контакта катушки с водой или маслом. Избегайте ударов – внутренний маятниковый механизм чувствителен к деформациям. При замене обязательно сверяйте маркировку старой и новой детали.

Извлечение верхнего якорного крепежа в области стойки

После демонтажа обшивки стойки и снятия декоративных заглушек необходимо визуально определить местоположение верхнего крепежного узла ремня безопасности. Обычно он фиксируется к кузову мощным болтом с шестигранной головкой (часто на 17-19 мм), скрытым за технологическим отверстием в металлическом каркасе. Обратите внимание на возможное наличие защитного кожуха или резиновой прокладки вокруг основания анкера.

Перед откручиванием тщательно очистите зону крепежа от пыли и грязи щеткой или сжатым воздухом – это предотвратит попадание абразивных частиц в резьбовое соединение. Убедитесь, что торцевой ключ или головка плотно садятся на грани болта без перекоса, так как сорванные грани значительно осложнят демонтаж. При необходимости используйте переходник с карданным шарниром для доступа под углом.

Ключевые этапы откручивания

Фиксация ремня: Удерживайте язычок ремня рукой, чтобы предотвратить его вращение вместе с болтом
Приложение усилия: Плавно надавите на ключ рычагом (трубой) при заклинивании крепежа
Контроль положения: Следите за сохранением перпендикулярности инструмента к плоскости болта

Тип крепежа	Рекомендуемый инструмент	Особенности
Болт с внутренним шестигранником	TORX T50/T55	Требует точного позиционирования во избежание срыва шлицов
Внешний шестигранник	Головка 17-19 мм	Применяйте трещотку с удлинителем для плавного хода

После ослабления крепежа выкручивайте болт полностью, одновременно придерживая металлическую пластину якоря. Внимание: не допускайте падения болта или шайб внутрь стойки – используйте магнитный держатель или предварительно подложите ветошь. Извлеките анкер вместе с прикрепленным ремнем через технологическое окно, отсоединив при необходимости проводку датчика присутствия пассажира (если он интегрирован в узел).

Освобождение направляющей петли ремня безопасности

Направляющая петля обеспечивает корректное положение плечевого участка ремня и обычно крепится к стойке кузова. Для её демонтажа необходимо снять пластиковую накладку стойки, скрывающую крепёжные элементы. Аккуратно подденьте обшивку по периметру специальным монтажным инструментом или плоской отвёрткой с защитой поверхности, избегая резких движений.

После снятия декоративной панели станет доступен механизм фиксации направляющей. В зависимости от модели авто крепление может быть выполнено через:

Способы крепления и демонтажа

Болтовое соединение: Используйте торцевой ключ подходящего размера (чаще 10-13 мм).
Пластиковые клипсы: Отожмите фиксаторы отвёрткой, придерживая петлю.
Металлический крюк: Сдвиньте петлю вверх по пазу до выхода из зацепления.

Придерживайте направляющую рукой при откручивании последнего болта, чтобы избежать падения. Проверьте состояние демонтированной петли: трещины, деформации или коррозия требуют замены. Если деталь исправна – очистите её от пыли и подготовьте к установке нового ремня.

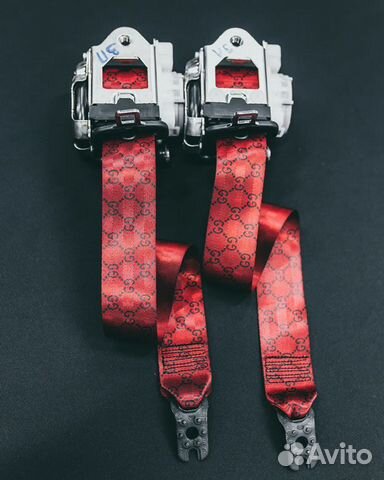

Проверка совместимости и распаковка нового ремня

Перед покупкой нового ремня безопасности сверьте каталожный номер оригинальной детали с маркировкой на упаковке замены. Убедитесь, что модель ремня соответствует году выпуска, марке и конкретной модификации вашего автомобиля – различия в креплениях или длине могут сделать деталь непригодной.

Доставая ремень из упаковки, избегайте контакта с острыми предметами и проверьте целостность пластиковых направляющих, язычка замка и механизма инерционной катушки. Все защитные пленки и транспортировочные фиксаторы снимайте непосредственно перед установкой.

Ключевые этапы проверки

Сравнение крепежных элементов: убедитесь, что форма кронштейнов и отверстий полностью совпадает со старым ремнем
Тест подвижности: плавно вытяните ленту на полную длину – она должна равномерно сматываться без заеданий
Контроль даты изготовления: срок годности указывается на бирке (обычно 10-15 лет)

Элемент	Признак брака
Тканевая лента	Перекосы плетения, жесткие участки
Металлический язычок	Коррозия, трещины возле отверстия
Пиропатрон (если есть)	Поврежденные провода, вмятины на корпусе

Никогда не храните распакованный ремень в сжатом состоянии или под прямыми солнечными лучами – это нарушит структуру волокон и снизит прочность. При малейших сомнениях в качестве детали требуйте замену у продавца.

Установка инерционной катушки в штатное положение

Правильная ориентация инерционной катушки критически важна для корректной работы системы безопасности. Механизм блокировки должен располагаться строго в соответствии со схемой производителя – обычно стрелка на корпусе указывает направление установки относительно вертикальной оси автомобиля. Несоблюдение этого требования приведет к некорректному срабатыванию блокировки при резком торможении или ударе.

Перед монтажом очистите посадочное место от грязи и ржавчины, проверьте целостность крепежных отверстий. Убедитесь, что фиксатор язычка ремня не мешает свободному перемещению ленты. Подготовьте новые крепежные болты с классом прочности не ниже оригинальных – обычно это 8.8 или 10.9.

Пошаговая процедура монтажа

Совместите крепежные проушины катушки с отверстиями в кузове, соблюдая маркировку положения
Вставьте болты через демпферные шайбы и закрутите их вручную на 2-3 оборота
Попеременно затяните болты крест-накрест динамометрическим ключом с усилием, указанным в руководстве
Проверьте отсутствие перекосов корпуса – зазор между катушкой и кузовом должен быть равномерным

Тип крепежа	Рекомендуемый момент затяжки (Нм)
M8x1.25	20-25
M10x1.5	35-45

После установки плавно вытяните ремень на полную длину и отпустите – лента должна равномерно сматываться без заеданий. Проверьте блокировку: резко дерните ремень вперед – должен раздаться характерный щелчок фиксатора. Убедитесь, что при наклоне автомобиля на 15° катушка сохраняет работоспособность.

Важно: Не допускайте контакта корпуса катушки с проводкой или подвижными элементами кузова. При замене на автомобилях с датчиками занятости места (например, системы ремня безопасности) подключите разъемы до финальной сборки обшивки.

Фиксация верхнего и нижнего креплений с необходимым моментом затяжки

Установите нижний кронштейн ремня безопасности в штатное место на кузове автомобиля, совместив монтажное отверстие с резьбовым креплением. Временно наживите крепежный болт вручную, избегая перекоса детали, после чего затяните его динамометрическим ключом с усилием, указанным производителем транспортного средства (обычно 40-60 Н·м). Проверьте отсутствие люфта и плотное прилегание пластины кронштейна к кузову.

Зафиксируйте верхний анкер ремня на стойке кузова, совместив крепежные отверстия. Вставьте штатный болт через направляющую втулку и осторожно затяните его предварительно на несколько оборотов. Окончательную затяжку выполните динамометрическим ключом строго до регламентированного момента (чаще 25-35 Н·м), контролируя перпендикулярность положения болта во избежание срыва резьбы.

Критические требования к затяжке

Обязательно соблюдайте заводские параметры момента, указанные в руководстве по ремонту вашей модели. Превышение усилия приводит к деформации крепежных точек кузова, а недостаточное усилие создает риск самопроизвольного откручивания при аварии.

Используйте только сертифицированный динамометрический ключ с актуальной поверкой
Применяйте оригинальные болты – их прочность рассчитана под специфические нагрузки
Заменяйте деформированные или корродированные крепежные втулки

Тип крепления	Типовой момент затяжки (Н·м)	Риск нарушения
Нижнее (инерционная катушка)	45-60	Деформация тонкого металла кузова
Верхнее (анкерное)	25-35	Срыв резьбы в сварной гайке

После фиксации обоих узлов проведите визуальный контроль: кронштейны не должны иметь зазоров с кузовом, а болты – следов повреждения граней. Резким рывком проверьте надежность фиксации ремня, имитируя нагрузку при столкновении.

Проверка плавности вытягивания и блокировки ремня после сборки

Резко дёрните ремень на себя из полностью убранного положения, имитируя экстренное торможение. Ремень должен мгновенно заблокироваться, предотвращая дальнейшее вытягивание. При отсутствии блокировки немедленно прекратите эксплуатацию автомобиля – система неисправна.

Медленно вытяните ремень на всю длину, контролируя равномерность хода. Любые заедания, рывки или посторонние звуки указывают на неправильную установку механизма или дефект компонентов. Повторите проверку при разной скорости вытягивания 3-4 раза.

Ключевые критерии корректной работы

Плавность хода: движение ленты без сопротивления до момента срабатывания блокиратора
Чувствительность инерционного механизма: блокировка при резком рывке (>2 м/с)
Автоматическое сматывание: полное возвращение языка в исходное положение после отстёгивания

Параметр	Норма	Отклонение
Усилие вытягивания	≤5 Н (плавное движение)	Рывки, заклинивание
Угол срабатывания блокировки	15°-25° от вертикали	Блокировка в статике

Проверьте фиксацию катушки: при наклоне авто вбок (>12°) ремень должен блокироваться
Убедитесь в отсутствии перекручивания ленты – метки на ремне должны быть читаемы
Протестируйте работу язычка в замке: характерный щелчок при защёлкивании

Важно: после замены дайте механизму 3-5 минут для стабилизации пружин перед проверкой. При несоответствии любого параметра – проведите диагностику узла крепления и траектории прокладки ремня.
