Ремень вариатора - выбор и замена

Статья обновлена: 18.08.2025

Ремень вариатора – ключевой элемент бесступенчатой трансмиссии, напрямую влияющий на передачу крутящего момента от двигателя к ведущим колёсам. Его целостность определяет плавность хода, динамику и общую работоспособность автомобиля.

Со временем ремень изнашивается: стачиваются грани клиньев, растягивается основа, разрушаются кордные нити. Игнорирование своевременной замены приводит к проскальзыванию, рывкам при движении и полному обрыву с остановкой автомобиля.

На рынке представлены различные типы ремней – металлические толкающие (из стальных тросов и пластин), резинотросовые клиновые и поликлиновые (из армированной резины). Правильный подбор типа критически важен для корректной работы конкретной модели вариатора.

Клиноременный и клиномерноцепной тип: ключевые различия в работе

Клиноременный вариатор использует гибкий ремень из композитных материалов (чаще резина с металлическими тросами), который передаёт усилие за счёт трения между боковыми поверхностями клина и конусами шкивов. Подвижные половинки шкивов сдвигаются или раздвигаются под давлением, изменяя рабочий диаметр и обеспечивая плавное изменение передаточного отношения. Эластичность ремня позволяет ему изгибаться вокруг шкивов, но требует строго рассчитанного натяжения для предотвращения проскальзывания.

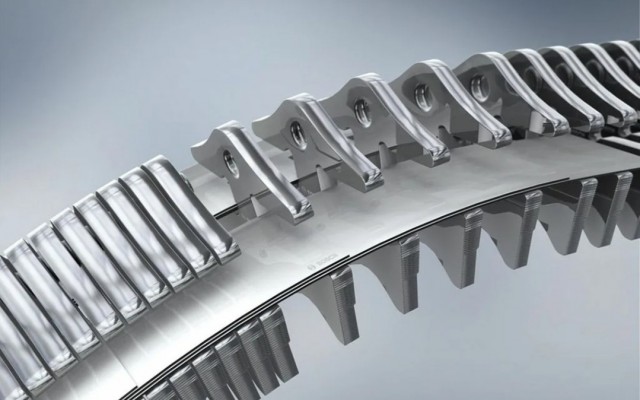

Клиномерноцепной механизм вместо резинового ремня применяет металлическую цепь из множества пластин, соединённых стальными пальцами. Передача крутящего момента здесь происходит через точечный контакт торцов звеньев цепи с коническими поверхностями шкивов. Жёсткая конструкция цепи обеспечивает минимальное радиальное растяжение, а усилие передаётся не трением, а давлением в зоне контакта "пирамидальных" звеньев с подвижными щеками шкивов.

Сравнительные характеристики

Критерий	Клиноременный	Клиномерноцепной
Конструкция передачи	Гибкий резино-металлический ремень	Многослойная стальная цепь (пластины + оси)
Принцип передачи усилия	Трение боковых поверхностей	Давление торцов звеньев
Максимальный крутящий момент	Ограничен риском проскальзывания	Выше за счёт жёсткости цепи
Реакция на нагрузки	Чувствителен к резким ускорениям	Устойчивее к пиковым нагрузкам
Шумность	Выше на высоких оборотах	Ниже благодаря точечному контакту

Эксплуатационные особенности:

Клиноременные системы дешевле в производстве, но чаще требуют замены (средний ресурс 100-150 тыс. км)
Цепные вариаторы компактнее, выдерживают больший момент (например, в Audi Multitronic, Subaru Lineartronic), но чувствительны к качеству масла
В цепи применяется предварительное натяжение, а не прижим для предотвращения проскальзывания как у ремня

Металлические звенья vs композитные материалы: сравнение износостойкости

Металлические звенья традиционно изготавливаются из высокоуглеродистой стали с термообработкой, что обеспечивает исключительную твёрдость поверхности. Такая конструкция демонстрирует выдающуюся устойчивость к абразивному износу при контакте со шкивами, особенно в условиях высоких контактных давлений. Однако микроскопические деформации в местах соединения пластин со временем провоцируют усталостные трещины.

Композитные ремни используют армирующие элементы из углеволокна или арамида, залитые эластомерной матрицей на основе резины или полиуретана. Ключевое преимущество – равномерное распределение нагрузки по всей длине благодаря монолитной структуре, снижающее локальные пиковые напряжения. Но поверхностный слой подвержен истиранию абразивными частицами, проникающими в зону контакта со шкивами.

Критерии долговечности в эксплуатации

Сравнительный анализ факторов износа:

Фактор	Металлические звенья	Композитные материалы
Абразивный износ	★★★★★	★★☆☆☆
Усталостная прочность	★★☆☆☆	★★★★☆
Ударные нагрузки	★★★☆☆	★★★★★
Коррозионная стойкость	★☆☆☆☆	★★★★★

Критические слабые места:

У металлических цепей – шарнирные соединения, где смазка вымывается, ускоряя износ
У композитных ремней – края ленты, где отслаивание армирующих нитей провоцирует расслоение

На ресурс сильно влияют эксплуатационные условия:

Металл превосходит в чистой среде при стабильных нагрузках
Композиты выигрывают при вибрациях, перепадах температур и агрессивных средах

Типовые повреждения: трещины, расслоение, деформация ребер

Трещины на поверхности ремня – распространенный дефект, возникающий из-за естественного старения резины, перегрузок или экстремальных температур. Они концентрируются на рабочей стороне и боковинах, постепенно углубляясь и снижая прочность конструкции. Особенно опасны поперечные трещины, способные привести к внезапному разрыву при нагрузке.

Расслоение проявляется как отслоение элементов ремня друг от друга: разделение несущего слоя (корда) от резиновой основы или расхождение зубчатых сегментов. Причинами выступают брак, некачественный ремонт, попадание масла или агрессивных жидкостей на поверхность, а также превышение расчетного ресурса эксплуатации.

Деформация ребер жесткости

Волнистые или "замятые" ребра на внутренней поверхности клиновидных ремней – следствие механических повреждений:

Перескок через шкив: При резкой смене оборотов ремень деформируется, ударяясь о металлический обод.
Неправильная установка: Перекос или чрезмерное натяжение вызывает неравномерную нагрузку на ребра.
Износ шкивов: Задиры или коррозия на поверхностях шкивов царапают и сминают резину.

Повреждение	Визуальные признаки	Основные риски
Трещины	Сетка или одиночные разрывы на поверхности	Потеря гибкости, внезапный обрыв
Расслоение	Расхождение слоев, "вздутия", отслоение зубцов	Проскальзывание, вибрация, разрушение корда
Деформация ребер	Волнистость, вмятины, сколы на внутренних гранях	Снижение КПД, шум, ускоренный износ шкивов

Любое из этих повреждений критично: ремень подлежит немедленной замене, даже если сохраняет работоспособность. Эксплуатация дефектного элемента провоцирует разрушение шкивов, потерю передачи момента и полный отказ трансмиссии.

Диагностика износа по посторонним шумам при разгоне

Посторонние звуки при ускорении – ключевой индикатор проблем с вариаторным ремнем. Во время разгона ремень испытывает максимальные нагрузки и проскальзывание, что усиливает аномальные шумы из-за деформации, расслоения или нарушения контакта со шкивами.

Характерный свист или гул нарастает пропорционально оборотам двигателя и часто сопровождается рывками. Важно дифференцировать эти шумы от подшипниковых или цепных: звуки изношенного ремня локализуются в районе вариатора и проявляются исключительно при динамичном наборе скорости.

Типовые шумы и их причины

Протяжный свист: масляное загрязнение ремня или шкивов, снижающее трение
Ритмичный стук: расслоение армирующих элементов или трещины на ребрах
Визг при резком нажатии педали: критичный износ контактных поверхностей, провоцирующий проскальзывание
Металлический скрежет: разрушение демпферов или контакт ремня с корпусом вариатора

Стадия износа	Звуковая характеристика	Рекомендуемое действие
Начальная	Кратковременный свист (1-2 сек при старте)	Проверка уровня масла, диагностика шкивов
Прогрессирующая	Постоянный гул на разгоне выше 40 км/ч	Срочная замена ремня, очистка шкивов
Критическая	Хлопки/скрежет при любом ускорении	Немедленная остановка авто, буксировка в сервис

Для точной диагностики выполняют тест-драйв с имитацией условий: разгон на подъеме, резкие старты. Совпадение шумов с изменением положения шкивов подтверждает износ ремня. Игнорирование звуков при разгоне приводит к обрыву ремня и повреждению шкивов.

Проверка состояния через сервисный разъем бортового компьютера

Современные вариаторные трансмиссии оснащаются системой самодиагностики, позволяющей оценить износ ремня и общее состояние коробки через сервисный разъем OBD-II. Для доступа к данным требуется совместимый диагностический сканер, подключаемый к порту под рулевой колонкой или в зоне панели приборов.

После подключения оборудования активируется режим чтения параметров вариатора. Ключевые данные отображаются в виде цифровых кодов и числовых значений, отражающих реальную работу узла в процессе эксплуатации автомобиля.

Критические параметры для оценки состояния ремня

Коэффициент износа (TAPER): значение выше 1.0 сигнализирует о критичном истирании конусов и поверхности ремня.
Скольжение (SLIP): превышение порога в 500 об/мин указывает на проскальзывание элементов.
Давление в магистралях (LINE PRESSURE): отклонение от нормы (обычно 5-7 МПа) свидетельствует о проблемах с гидроблоком или натяжителем.

Важно! Интерпретация данных требует понимания специфики модели вариатора. Например:

Производитель	Допустимый уровень SLIP	Норма TAPER
Jatco (Nissan)	до 300 об/мин	0.95-1.05
Aisin (Toyota)	до 400 об/мин	0.98-1.02

Ошибки, косвенно указывающие на проблемы с ремнем:

P0740 - неисправность гидротрансформатора или проскальзывание
P0841 - аномалии давления в гидросистеме
P1709 - сбой датчиков положения шкивов

Регулярная диагностика (рекомендуется каждые 30 000 км) позволяет прогнозировать остаточный ресурс ремня и избежать внезапного выхода вариатора из строя.

Специфика подбора ремня для японских, корейских и европейских авто

Подбор вариаторного ремня для автомобилей разных регионов требует учета инженерных особенностей трансмиссии. Производители используют уникальные стандарты материалов, углов наклона зубьев и ширины профиля, что исключает универсальные решения.

Критически важно соблюдать оригинальные параметры: отклонение в длине даже на 0,5% или несоответствие состава армирующих волокон провоцирует проскальзывание, перегрев и ускоренный износ шкивов. Использование неподходящих аналогов сокращает ресурс вариатора на 30-50%.

Ключевые различия по регионам

Регион	Характеристики ремней	Особенности замены
Японские авто (Toyota, Nissan)	Мелкозубчатый профиль, армирование кевларом, акцент на плавность хода. Требуют точного соответствия OEM-спецификациям (например, Aisin)	Обязательна калибровка шкивов сканером после замены. Часто нужен комплект с датчиками износа
Корейские авто (Kia, Hyundai)	Гибридные композиции (стекловолокно+арамид), усиленные боковины. Широкое применение ремней с асимметричным зубом	Требуется одновременная замена масла и фильтра вариатора. Критичен момент затяжки натяжителя
Европейские авто (VW, Audi, Renault)	Укороченная база ремня, термостойкая резина (+15°C к рабочей температуре). Преобладание многоручьевых конструкций	Необходима адаптация ЭБУ через диагностическое оборудование. Частые требования к замене гидроблока

Важно: При выборе аналога проверяйте соответствие техническим параметрам:

Допустимая нагрузка на разрыв (не менее 6000 Н для европейских моделей)
Температурный диапазон (особенно для турбированных двигателей)
Совместимость с типом масла CVT (синтетика/минералка)

Обязательная замена роликов и натяжителя при установке нового ремня

При замене вариаторного ремня категорически рекомендуется одновременно устанавливать новые ролики и натяжитель. Это требование обусловлено их тесным функциональным взаимодействием и синхронным износом в процессе эксплуатации. Игнорирование данной процедуры резко снижает ресурс нового ремня и повышает риск преждевременного выхода из строя всего вариатора.

Ролики (опорные, обгонной муфты) и натяжитель подвергаются значительным механическим нагрузкам, что приводит к изменению их геометрии, появлению выработки на рабочих поверхностях и ухудшению характеристик демпфирования. Установка нового ремня на изношенные компоненты вызывает дисбаланс в системе натяжения, нарушение траектории движения ремня и локальные перегрузки, провоцирующие ускоренный износ или обрыв.

Причины комплексной замены

Синхронный износ: Ролики и натяжитель вырабатывают ресурс одновременно с ремнём. Зазоры и деформации старых деталей не соответствуют параметрам нового ремня.
Нарушение натяжения: Изношенный натяжитель не обеспечивает стабильного давления, что вызывает проскальзывание или перетяжку ремня.
Риск повреждения: Дефекты на поверхности старых роликов (трещины, сколы, выработка) действуют как абразив, разрушая структуру нового ремня.
Гарантия на работу Большинство производителей вариаторов аннулируют гарантию при несоблюдении требования о комплексной замене.

Последствия пренебрежения заменой

Сокращение срока службы нового ремня на 40-60%.
Появление посторонних шумов (визг, стук) при работе вариатора.
Рывки при переключении передач, потеря плавности хода.
Деформация конусов шкивов из-за некорректного хода ремня.
Полный отказ трансмиссии с необходимостью дорогостоящего ремонта.

Компонент	Функция	Риск при повторном использовании
Опорные ролики	Направление ремня, снижение вибраций	Биение ремня, расслоение корда
Ролик обгонной муфты	Обеспечение одностороннего движения	Проскальзывание, закусывание ремня
Натяжитель (пружина/гидравлика)	Поддержка оптимального натяжения	Снижение КПД, перегрев, обрыв

Промывка системы охлаждения вариатора перед разборкой

Промывка системы охлаждения вариатора обязательна при замене ремня. Загрязнения (стружка, нагар, деградировавшая жидкость) нарушают теплообмен, ускоряют износ новой детали. Игнорирование этапа приводит к перегреву, проскальзыванию ремня и преждевременному выходу из строя обновленного узла.

Процедура удаляет отложения из радиатора, магистралей и теплообменника. Используются только спецжидкости, совместимые с материалами уплотнений и алюминиевыми компонентами. Агрессивные составы или вода недопустимы – вызывают коррозию и повреждение каналов.

Технология промывки

Прогреть вариатор до рабочей температуры для снижения вязкости отложений.
Слить отработанную жидкость через штатный сливной порт, утилизировать согласно экологическим нормам.
Залить промывочный состав через заливную горловину до отметки MIN.
Запустить двигатель на 10-15 минут, циклически переключая режимы трансмиссии (P-R-N-D) для прокачки жидкости по всем каналам.
Повторить слив до полного удаления промывки. При сильном загрязнении – выполнить цикл повторно.

Критерии выбора промывочной жидкости:

Специализация для CVT-трансмиссий (например, Liqui Moly CVT Cleaner или Hi-Gear HG3350).
Отсутствие абразивных частиц и кислот в составе.
Совместимость с оригинальной жидкостью вариатора (тип указан в сервисной книжке).

Тип загрязнения	Рекомендуемая промывка
Легкие отложения (до 60 000 км)	Однокомпонентные жидкости быстрого действия
Застарелые отложения, металлическая стружка	Двухэтапные системы с нейтрализатором

Важно: после промывки сразу приступайте к разборке. Контакт очищенных поверхностей с воздухом без рабочей жидкости ускоряет окисление.

Точная регулировка положения шкивов специальным калибром

Точность установки шкивов вариатора напрямую влияет на плавность переключения передаточных чисел, ресурс ремня и топливную экономичность. Любое отклонение от нормы провоцирует проскальзывание, перекосы и ускоренный износ компонентов трансмиссии.

Специальный калибр (например, выставляющая оправка) обеспечивает фиксацию подвижного и неподвижного дисков в строго параллельных плоскостях. Этот инструмент исключает визуальные ошибки при ручной настройке, гарантируя идеальное совпадение геометрических осей шкивов перед фиксацией крепежных болтов.

Порядок выполнения регулировки

Демонтировать вариаторную передачу, очистить посадочные места шкивов от грязи и следов коррозии
Установить подвижный шкив на вал, закрепить его без полной затяжки регулировочных болтов
Ввести калибр в пазы обоих шкивов, провернув коленвал до полного контакта инструмента с рабочими поверхностями
Отрегулировать положение подвижного диска до достижения нулевого зазора между калибром и металлом по всей окружности

Параметр	Нормальное значение	Последствия нарушения
Зазор между калибром и шкивом	0 мм по всему периметру	Вибрации, рывки при разгоне
Угол отклонения осей	не более 0.05°	Клиновидный износ ремня

После выставления положения выполняется поэтапная затяжка болтов крест-накрест с контролем момента. Финишная проверка включает повторную установку калибра – отсутствие сопротивления при проворачивании подтверждает точность центровки. Пренебрежение этой операцией сокращает срок службы ремня на 30-40% даже при использовании оригинальных запчастей.

Контроль параллельности валов после монтажа нового ремня

Проверка параллельности валов обязательна при замене ремня, так как перекос даже в 1° вызывает ускоренный износ кромок и подклинивание. Несоосность увеличивает шум, вибрацию и снижает КПД передачи, сокращая ресурс нового ремня на 30-50%.

Используйте лазерную центровку или струну с микрометром для точных измерений. Допустимое отклонение – не более 0,5 мм на метр длины межосевого расстояния. Проверяйте положение в горизонтальной и вертикальной плоскостях минимум в трёх точках по длине валов.

Порядок действий

Очистите валы от загрязнений, проверьте отсутствие деформаций шкивов
Закрепите измерительную струну или лазерные мишени на ведущем валу
Снимите показания на ведомом валу через каждые 15-20 см длины
Рассчитайте угловое и параллельное смещение по формуле:
Δ = (a_макс - a_мин) / L, где L – расстояние между точками замера

Тип передачи	Допуск (мм/м)
Тяжёлые промышленные	0,3
Автомобильные вариаторы	0,4
Станки средней мощности	0,6

При превышении норм отрегулируйте положение двигателя или натяжных роликов. После коррекции проведите контрольный замер. Регулярная проверка (каждые 500 моточасов) предотвратит внеплановый износ.

Адаптация электронного блока управления после замены

Адаптация ЭБУ вариатора – обязательная процедура после установки нового ремня, так как электроника "запоминает" износ предыдущего элемента. Без корректировки блок управления продолжает использовать старые параметры давления и положения шкивов, что приводит к некорректной работе трансмиссии.

Процесс переобучения позволяет ЭБУ определить новые характеристики ремня (жесткость, длину) и адаптировать алгоритмы управления. Это предотвращает проскальзывание, рывки при переключении и преждевременный износ компонентов. Отсутствие адаптации может спровоцировать аварийный режим работы КПП с потерей динамики.

Этапы и методы адаптации

Основные способы инициализации ЭБУ:

Автоматическая адаптация

Выполняется во время тестовой поездки:
- Прогрев вариатора до 60-80°C
- Плавное ускорение до 60 км/ч с фиксацией педали газа на 30 секунд
- Торможение двигателем до 20 км/ч (повтор 5-10 циклов)
Принудительная калибровка

Требует спецоборудования:
- Сброс старых коэффициентов через диагностический сканер
- Ручная установка давления в гидроблоке
- Калибровка датчиков положения шкивов

Критерии успешной адаптации:

Отсутствие ошибок в памяти ЭБУ	Плавный разгон без вибраций
Стабильные обороты при движении	Отсутствие задержек при смене передаточного числа

Периодичность замены при различных стилях вождения

Регламент замены ремня вариатора напрямую коррелирует с интенсивностью нагрузок и характером эксплуатации. Агрессивная манера вождения с резкими стартами, экстренными торможениями и постоянной ездой на высоких оборотах вызывает перегрев и ускоренный износ резинотехнических компонентов.

При спокойной, размеренной езде по трассам с плавным набором скорости ресурс ремня приближается к верхней границе интервала, рекомендованного производителем. Городской цикл "старт-стоп" с частыми короткими поездками занимает промежуточное положение по воздействию на трансмиссию.

Стиль вождения	Средний пробег до замены	Ключевые факторы влияния
Спокойный (трассовый)	120 000 - 150 000 км	Минимальные перепады температур, стабильные обороты
Умеренный (смешанный)	90 000 - 120 000 км	Периодические ускорения, средняя загрузка авто
Агрессивный (спортивный)	60 000 - 80 000 км	Постоянные динамические нагрузки, экстремальный перегрев
Экстремальный (бездорожье/буксировка)	40 000 - 60 000 км	Пробуксовки, перегруз, работа на пределе мощности

Опасности использования восстановленных ремней

Восстановленные ремни проходят процесс ремонта и повторной шлифовки изношенной поверхности, что неизбежно уменьшает толщину резинового слоя и нарушает геометрию зубьев. Это приводит к снижению прочности конструкции и ухудшению сцепления со шкивами.

Деградация резиновой смеси в процессе эксплуатации и восстановления ускоряет старение материала. Такие ремни теряют эластичность, становятся хрупкими и склонными к расслоению, особенно при высоких нагрузках и температурах, характерных для вариатора.

Ключевые риски

Разрыв при нагрузке: Истончённая основа и микротрещины резко повышают вероятность внезапного разрушения.
Проскальзывание: Нарушенная геометрия зубьев и гладкость поверхности снижают трение, провоцируя буксование.
Ускоренный износ шкивов: Абразивные частицы изношенной резины царапают металл, деформируя конусы.
Непредсказуемый ресурс: Отсутствие гарантий по пробегу из-за скрытых дефектов и неоднородности материала.

Последствие	Причина
Полный отказ трансмиссии	Обрыв ремня во время движения
Перегрев вариатора	Постоянное проскальзывание
Дорогостоящий ремонт шкивов	Абразивное повреждение поверхностей

Экономия на замене часто оборачивается затратами в 3-5 раз выше из-за сопутствующих поломок. Гарантии от производителей восстановленных изделий обычно не покрывают ущерб смежным компонентам.

Список источников

При подготовке материала использовались специализированные технические руководства и документация от производителей автомобилей и компонентов трансмиссии. Особое внимание уделено официальным сервисным инструкциям и рекомендациям инженерных отделов.

Дополнительно проанализированы экспертные публикации в отраслевых изданиях, материалы авторитетных авторемонтных порталов и технические обзоры независимых специалистов по вариаторным трансмиссиям.

Технические руководства производителей CVT (Aisin, Jatco, Bosch)
Сервисные мануалы автомобильных концернов (Nissan, Toyota, Subaru)
Каталоги запчастей Gates и Contitech (разделы по клиновым ремням)
Учебные пособия по трансмиссиям CVT (издательство "За Рулем")
Статья "Диагностика и обслуживание вариаторов" (журнал "Автосервис")
Технические отчеты SAE International (по материалам конференций)
Инженерные исследования ресурса ремней CVT (технический университет МАДИ)
Экспертные материалы портала "Автоданные" (раздел трансмиссий)
Практические руководства по замене ремней вариатора (профессиональные СТО)
Сравнительные тесты стальных и композитных ремней (лаборатория ZF Friedrichshafen)
