Ремонт и обслуживание коробки передач Москвич 412

Статья обновлена: 18.08.2025

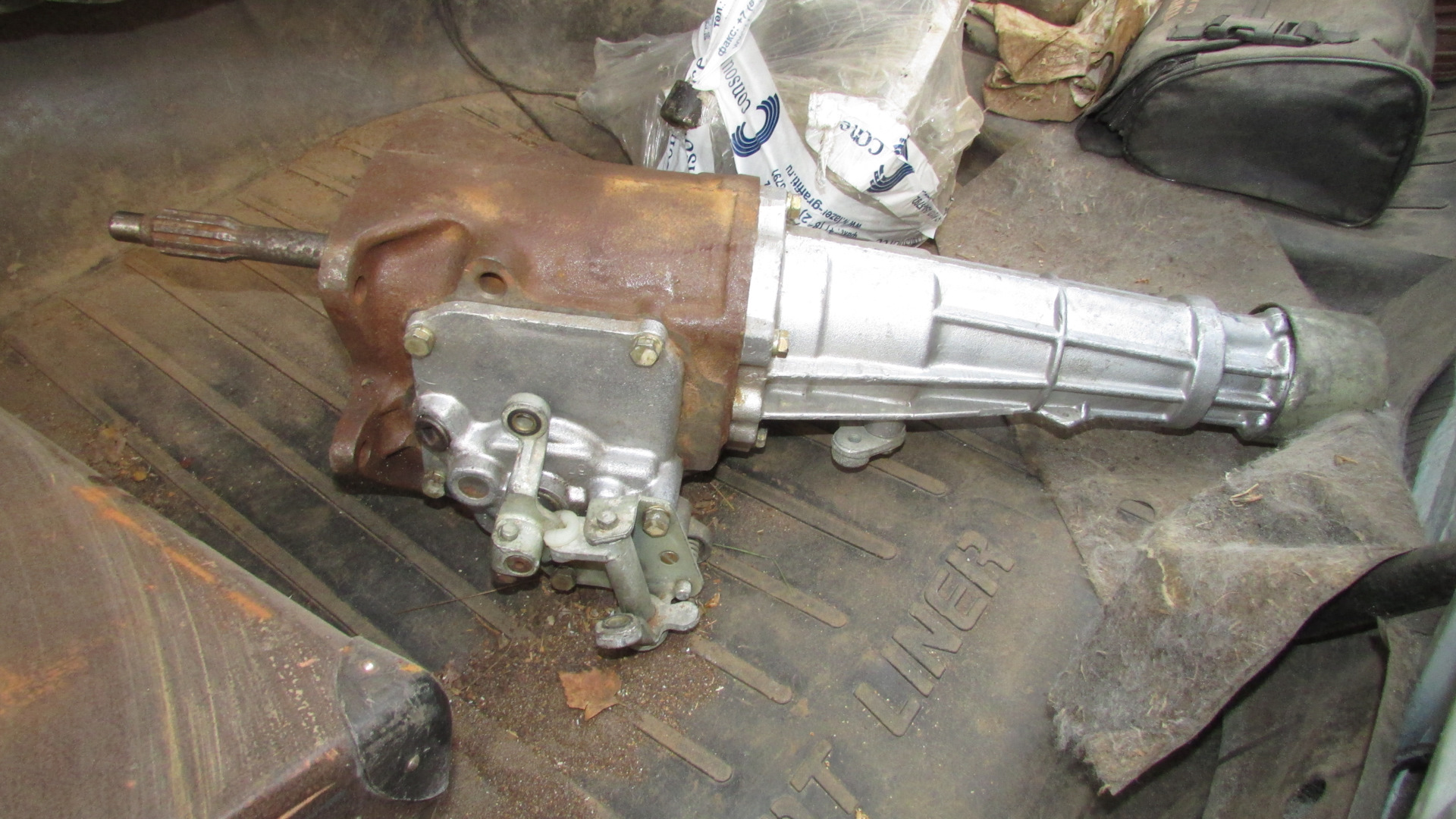

Коробка переключения передач Москвич 412 – критически важный узел трансмиссии. Ее исправность напрямую влияет на безопасность и управляемость автомобиля.

Регулярное обслуживание КПП предотвращает преждевременный износ синхронизаторов, шестерен и подшипников. Пренебрежение регламентными работами ведет к дорогостоящему ремонту.

Конструкция механической КПП Москвич 412 требует специфических знаний при диагностике и восстановлении. Понимание особенностей механизма переключения и валов обязательно для качественного ремонта.

Подготовка автомобиля к демонтажу КПП

Автомобиль устанавливается на эстакаду, смотровую канаву или поднимается на подъемнике для обеспечения безопасного доступа к нижней части. Обязательно зафиксируйте транспортное средство стояночным тормозом и противооткатными башмаками под колесами. Отключите минусовую клемму аккумуляторной батареи для предотвращения короткого замыкания.

Демонтируйте элементы, ограничивающие доступ к коробке передач: воздушный фильтр в сборе с корпусом, тяги привода дроссельной заслонки и стартер. Ослабьте хомуты и снимите патрубки системы охлаждения, мешающие работе. Проверьте наличие подтеков технологических жидкостей – при обнаружении установите емкости для сбора.

Последовательность подготовительных операций

1. Дренаж рабочих жидкостей:
   • Открутите пробку сливного отверстия картера КПП
   • Слейте трансмиссионное масло в чистую тару
   • Удалите остатки жидкости из картера сжатым воздухом
2. Отсоединение трансмиссии:
   • Снимите защиту картера сцепления
   • Открутите гайки крепления задней опоры двигателя
   • Расшплинтуйте и отсоедините трос спидометра
3. Демонтаж рычага переключения:
   • Снимите облицовку рычага КПП в салоне
   • Выбейте пальцы тяги кулисы из штока селектора
   • Отсоедините пружины фиксатора от корпуса КПП

Проверьте готовность инструментов – потребуются головки на 13-17 мм, трещотка с удлинителем, молоток и монтажная лопатка. Подготовьте тележку или домкрат для поддержки агрегата при откручивании последних болтов крепления к блоку цилиндров.

Симптомы неисправностей синхронизаторов

Основным признаком износа синхронизаторов становится затрудненное включение передач при работающем двигателе. Водитель ощущает заметное сопротивление рычага КПП или необходимость приложения повышенного усилия для переключения. Особенно ярко это проявляется при переходе на высшие передачи (3-4) и попытках быстрого переключения.

Характерный металлический скрежет или хруст во время переключения указывает на полную потерю синхронизатором работоспособности. Звук возникает из-за невозможности выровнять скорости вращения шестерен перед вводом в зацепление. Симптом усиливается при холодном запуске и активном переключении без выжима сцепления до упора.

Конкретные проявления неисправности

• Самопроизвольное выбивание передачи под нагрузкой (особенно на 2-й и 3-й скоростях)
• Задержка включения после перемещения рычага (требуется несколько секунд для срабатывания)
• Разный уровень сложности включения для отдельных передач (например, 3-я включается свободно, а 2-я – со скрежетом)
• Необходимость "двойного выжима" сцепления для включения передачи

Износ чаще поражает синхронизаторы 2-й и 3-й передач, испытывающих максимальные нагрузки. Критическое состояние проявляется полной блокировкой включения определенной передачи без выключения двигателя.

Замена масла в КПП: нюансы выбора смазки

Для механической коробки передач Москвич 412 требуется трансмиссионное масло с классификацией вязкости по SAE 80W-90 или 85W-90. Минимально допустимый стандарт качества – API GL-4, причем категорически не рекомендуется использование масел GL-5 из-за агрессивных присадок, повреждающих синхронизаторы.

Объем заливаемой смазки составляет 1,3–1,4 литра. Обязательно проверяйте совместимость масла с желтыми металлами (латунь, бронза), так как элементы синхронизаторов в КПП 412 изготовлены из этих материалов. Продукты без специальных ингибиторов коррозии могут вызвать ускоренный износ.

Критерии выбора и рекомендации

Ключевые параметры:

• Состав присадок: Требуются противоизносные и противозадирные компоненты, адаптированные под латунные синхронизаторы.
• Вязкостные свойства: Масло должно сохранять текучесть при -25°C для уверенного холодного старта.
• Спецификации производителей: Соответствие требованиям ZF или MAN – дополнительный плюс.

Популярные марки:

1. Lukoil TM-4 85W-90 (отечественный, оптимален по цене/качеству)
2. Ravenol MTF-2 75W-80 (полусинтетика, улучшает четкость переключений)
3. Castrol Syntrans Transaxle 75W-90 (синтетика для экстремальных нагрузок)

Тип масла	Преимущества	Ограничения
Минеральное (SAE 80W-90)	Бюджетность, проверенная совместимость	Требует частой замены (30–40 тыс. км)
Полусинтетика (SAE 75W-85)	Стабильность в мороз, снижение шумности	Цена выше минерального на 40–60%

Важно: При переходе на синтетику промывайте КПП керосином для удаления остатков старого масла. Контролируйте уровень через заливное отверстие (масло должно быть на нижней кромке резьбы при стоящей на ровной поверхности машине).

Снятие коробки передач своими руками

Перед началом работ установите автомобиль на смотровую яму или подъемник, зафиксируйте противооткатными упорами и снимите клеммы с аккумулятора. Демонтируйте воздушный фильтр, защиту картера двигателя (при наличии) и элементы выхлопной системы, мешающие доступу к КПП.

Учитывайте значительный вес агрегата (около 30 кг) – потребуется помощник или монтажная тележка. Подготовьте набор головок 12-17 мм, трещотку, удлинители, молоток, монтажные лопатки и проволочные крючки для фиксации навесных элементов.

Пошаговая процедура демонтажа

1. Отсоединение рычага переключения и навесных элементов:
   • Открутите гайку крепления кулисы в салоне, снимите пыльник
   • Отсоедините трос спидометра от привода и тягу задней передачи
   • Расшплинтуйте и снимите вилку троса сцепления с рычага коробки
   • Отсоедините разъем датчика заднего хода
2. Демонтаж карданного вала и стартера:
   • Пометьте взаимное положение фланцев маркером
   • Открутите 4 гайки крепления кардана к фланцу вторичного вала КПП
   • Отведите вал в сторону и зафиксируйте проволокой
   • Снимите стартер (3 болта крепления), предварительно отсоединив питающие провода
3. Поддержка двигателя и откручивание креплений:
   • Установите деревянный брусок на домкрат под поддон двигателя
   • Открутите болты задней опоры КПП к подрамнику (2 шт.)
   • Выкрутите 4 болта крепления картера сцепления к блоку цилиндров
   • Снимите кронштейн крепления тяги переключения передач
4. Снятие коробки передач:
   • Подставьте тележку под КПП, зафиксируйте стропами
   • Аккуратно сдвиньте агрегат назад для выхода первичного вала из диска сцепления
   • Контролируйте положение сцепления монтажными лопатками
   • Опустите коробку вниз и выкатите из-под автомобиля

Критические моменты: Не допускайте провиса двигателя при снятии опоры – используйте страховочные подпорки. Защитите фланец первичного вала от ударов при демонтаже. При закисании болтов обработайте резьбу проникающей смазкой WD-40 за 15 минут до откручивания.

Методы диагностики подшипников первичного вала

Подшипник первичного вала напрямую влияет на плавность работы коробки передач и отсутствие посторонних шумов. Его неисправности проявляются характерными звуками и вибрациями, которые усиливаются под нагрузкой.

Основные методы выявления износа включают комплексный анализ акустических признаков и механических люфтов. Для точной локализации дефекта требуются последовательные проверки на разных режимах работы трансмиссии.

Практические способы проверки

Для диагностики применяют следующие методы:

• Акустический контроль:


  На нейтрали – при работающем двигателе прослушивают зону КПП металлическим стетоскопом. Цельный подшипник издает ровный гул, изношенный – прерывистый треск или хруст.


  Под нагрузкой – выжимают сцепление. Исчезновение шума указывает на дефект подшипника (при отпускании педали звук возвращается).
• Проверка осевого люфта:
  Снимают корзину сцепления, фиксируют вторичный вал. Пальцами раскачивают первичный вал вдоль оси. Допустимый люфт – до 0,3 мм. Увеличенный ход или стуки свидетельствуют о разрушении сепаратора или дорожек качения.
• Анализ вибраций:


  На прогретой КПП при движении на 3-4 передаче (скорость 50-60 км/ч) отмечают:


  • Низкочастотное гудение в районе рычага переключения – признак начальной стадии износа.
  • Локальную вибрацию педали сцепления при разгоне – симптом разрушения тел качения.

Важно! Диагностику проводят после исключения неисправностей сцепления, шестерен вторичного вала и подушек двигателя. Окончательное подтверждение дефекта возможно только после снятия коробки и визуального осмотра посадочных мест и состояния сепаратора.

Демонтаж вилки сцепления с вала

Перед началом работ убедитесь, что коробка передач снята с автомобиля и очищена от загрязнений. Подготовьте рабочее место с достаточным освещением и набор необходимых инструментов: съемник стопорных колец, молоток с мягким бойком, отвертки, ветошь и очиститель.

Обязательно зафиксируйте КПП в устойчивом положении на верстаке или специальной подставке. Проверьте отсутствие деформаций и механических повреждений на вале вилки сцепления перед демонтажем – это критично для последующей сборки.

Порядок выполнения работ

1. Снимите стопорное кольцо:
   • Зафиксируйте вилку рукой
   • Специальным съемником подденьте и снимите стопорное кольцо с канавки вала
   • Используйте магнит для предотвращения потери кольца
2. Снимите вилку с вала:
   • Плавно потяните вилку вдоль оси вала к себе
   • При затрудненном перемещении легко постучите молотком через медную или деревянную проставку
   • Избегайте перекоса вилки относительно оси вала
3. Осмотрите детали:
   • Проверьте состояние шлицев вала и внутренней поверхности вилки
   • Убедитесь в отсутствии задиров и выработки
   • Проверьте целостность пружинного механизма вилки

Компонент	Контроль при демонтаже
Вал вилки	Отсутствие биения, сколов шлицов
Стопорное кольцо	Эластичность, целостность замка
Посадочное место	Чистота канавки под кольцо

Разборка картера КПП Москвич 412

Перед началом разборки тщательно очистите наружные поверхности картера от грязи и масляных отложений. Убедитесь в наличии маркировочных меток на картере и крышке подшипников, при их отсутствии нанесите риски для сохранения ориентации при сборке.

Подготовьте чистую рабочую зону с мягкой подкладкой для исключения повреждения деталей. Проверьте комплектность инструмента: торцевые головки на 12-17 мм, динамометрический ключ, съемник стопорных колец, монтажные лопатки и молоток из мягкого металла.

Последовательность операций

1. Откручивание крепежа:
   • Снимите 14 болтов крепления задней крышки картера
   • Выверните 8 болтов крепления переднего кожуха сцепления
   • Открутите 4 болта фиксации крышки подшипника первичного вала
2. Разъединение половин:
   • Легкими ударами резиновой киянки осадите заднюю крышку
   • Монтажными лопатками аккуратно разъедините плоскости стыка
   • Снимите заднюю часть картера вместе с крышкой подшипника
3. Демонтаж внутренних компонентов:
   • Извлеките блок шестерен в сборе с валами
   • Снимите стопорное кольцо сателлитов дифференциала
   • Выбейте конические роликовые подшипники съемником

Узел	Особенности демонтажа
Первичный вал	Требует предварительного снятия стопорной гайки
Вторичный вал	Фиксируется распорной втулкой - маркировать положение
Дифференциал	Запрессованные шестерни - не разбирать без необходимости

Очистка деталей от металлической стружки

Металлическая стружка, оставшаяся после разборки или износа КПП, вызывает ускоренное разрушение шестерён, подшипников и синхронизаторов. Её полное удаление – обязательный этап перед диагностикой и сборкой трансмиссии. Пренебрежение процедурой гарантированно приведёт к заклиниванию валов, задирам поверхностей и преждевременному выходу агрегата из строя.

Для качественной очистки используйте комбинацию механических и химических методов. Все операции проводите в защитных очках и перчатках, избегая вдыхания аэрозолей. Особое внимание уделите труднодоступным полостям картера, зубьям шестерён, канавкам стопорных колец и посадочным местам подшипников.

Этапы и методы очистки

Предварительная обработка:

• Удалите крупные фрагменты стружки щёткой с жёсткой металлической щетиной
• Промойте детали в керосине для растворения загрязнений
• Замочите сильно загрязнённые элементы на 2-3 часа в ультразвуковой ванне со специальным раствором

Основная очистка:

1. Обработайте детали сжатым воздухом под давлением 6-8 атм (направляйте струю под углом к поверхностям)
2. Повторно промойте узлы в чистом бензине «Калоша» или дизельном топливе
3. Просушите компрессором, избегая контакта с тканью (оставляет волокна)

Контроль чистоты	Критерий
Визуальный	Отсутствие блестящих частиц на поверхности
Тактильный	Гладкость шеек валов, отверстий подшипников
Бумажный тест	Чистая белая салфетка после протирки пазов

Важно: Не используйте абразивы для удаления стружки – это нарушит точность сопрягаемых поверхностей. После очистки сразу нанесите на детали трансмиссионное масло для защиты от коррозии.

Проверка состояния зубьев шестерен

Визуальный осмотр зубьев всех шестерен обязателен при разборке КПП. Используйте яркое освещение и лупу для выявления микротрещин, сколов и неравномерного износа. Особое внимание уделите торцевым поверхностям зубьев и зонам контакта синхронизаторов.

Проверяйте люфт в зацеплении шестерен пар валов: зафиксируйте одну шестерню и покачайте вторую. Чрезмерный зазор указывает на критический износ зубьев или подшипников. Обязательно вращайте валы вручную, слушая на предмет посторонних шумов (хруст, скрежет).

Ключевые критерии оценки

Недопустимые дефекты (требуют замены шестерни):

• Сколы или отломанные фрагменты зубьев (даже единичные)
• Глубокие выработки ("ступеньки") на рабочих поверхностях
• Трещины, расходящиеся от основания зуба к вершине
• Задиры или признаки перегрева (изменение цвета металла)

Допустимые отклонения (при условии отсутствия шумов):

• Равномерный матовый износ по всей поверхности зуба
• Незначительные заусенцы (устраняются мелким надфилем)
• Мелкие риски без углублений в металле

Тип шестерни	Особенности проверки
Ведущая (первичного вала)	Контроль износа зубьев синхронизатора и шлицевого соединения
Ведомые (вторичного вала)	Проверка бочкообразного износа зубьев и состояния ступиц
Шестерни заднего хода	Осмотр прямых зубьев на отсутствие деформации
Шестерни постоянного зацепления	Анализ косозубых поверхностей на равномерность контакта

Важно: Шестерни с поврежденными зубьями подлежат только замене парой с шестерней-партнером по зацеплению. Установка одной новой шестерни к изношенной приведет к ускоренному выходу из строя.

Дефектовка сальников и уплотнений

Проверка сальников и уплотнений обязательна при разборке КПП: их износ приводит к утечкам масла, загрязнению сцепления и выходу из строя подшипников. Игнорирование дефектов этой группы гарантирует повторный ремонт через короткий промежуток времени.

Основные проверяемые элементы включают сальник первичного вала, сальник вторичного вала, уплотнения штоков переключения передач, прокладки картера и крышек подшипников. Каждый компонент требует визуального и тактильного контроля на предмет потери эластичности или механических повреждений.

Критерии оценки и типичные дефекты

При дефектовке обращайте внимание на следующие признаки износа:

• Трещины и затвердение – резина теряет гибкость, появляются разрывы при изгибе
• Деформация рабочих кромок – нарушение геометрии уплотняющей губы
• Выработка посадочных мест – наличие борозд на валах в зоне контакта с сальником
• Расплющивание прокладок – снижение компрессии вследствие остаточной деформации

Элемент	Критичный дефект	Решение
Сальник первичного вала	Задиры на отражателе, затвердение резины	Замена независимо от состояния
Уплотнения штоков КПП	Растянутые пружинки под губой	Обязательная замена комплекта
Прокладка картера	Пересыхание, следы выдавливания герметика	Утилизация, установка новой с чисткой плоскостей

Важно: Сальники вторичного вала проверяйте на биение посадочного места – даже новый сальник не устранит течь при деформации вала. Все уплотнения, демонтированные при разборке, подлежат замене вне зависимости от видимого износа.

Замена подшипников вторичного вала КПП Москвич 412

Перед началом работ демонтируйте коробку передач с автомобиля, слейте трансмиссионное масло и разберите КПП, обеспечив доступ к вторичному валу. Тщательно очистите все детали от загрязнений и остатков старой смазки. Проведите дефектовку вала и смежных компонентов на предмет задиров, выработки или повреждений шестерён.

Извлеките старые подшипники с применением съёмника, фиксируя вал от проворачивания. Запрессовку новых подшипников (номиналы: передний – №6-180603К1, задний – №6-180106) выполняйте на оправке с усилием строго на наружные кольца, контролируя отсутствие перекоса. Смажьте сепараторы трансмиссионным маслом ТАД-17И перед установкой.

Ключевые этапы сборки

Обязательные процедуры после замены:

• Проверка осевого люфта вала (допуск – не более 0,1 мм)
• Регулировка зазоров шестерён включением всех передач вручную
• Контроль плавности вращения без заеданий и шумов

Таблица применяемых подшипников:

Расположение	Обозначение	Тип
Передний	6-180603К1	Роликовый конический
Задний	6-180106	Шариковый радиальный

При сборке синхронизаторов соблюдайте исходную ориентацию стопорных колец и сухарей. Заполните картер свежим маслом (объём 1,35 л) через отверстие сапуна после монтажа КПП на двигатель. Проверьте работу коробки на всех передачах при незаведённом моторе выжимом сцепления.

Регулировка люфта ведомого вала

Люфт ведомого вала напрямую влияет на корректность зацепления шестерён и долговечность трансмиссии. Чрезмерный зазор вызывает ударные нагрузки при переключении передач, повышенный шум и ускоренный износ синхронизаторов. Недостаточный зазор приводит к заклиниванию вала, перегреву и разрушению подшипников.

Контроль осуществляется измерением суммарного осевого перемещения вала индикаторной головкой (штангенциркулем). Норма для Москвич 412 составляет 0,1–0,4 мм. Регулировка выполняется подбором металлических регулировочных шайб, устанавливаемых под крышку подшипника.

Порядок регулировки

1. Демонтируйте карданный вал, рычаг КПП и короб воздухозаборника.
2. Снимите задний туннель пола салона и защитный кожух КПП.
3. Открутите 6 болтов крепления задней крышки подшипника вала (ключ на 14 мм).
4. Извлеките крышку с регулировочной шайбой, предварительно измерив толщину штангенциркулем.
5. Установите индикаторную головку на торец вала, зафиксировав магнитную стойку на картере КПП.
6. Измерьте осевой люфт, покачивая вал монтировкой через прорезь под хвостовик.

Для изменения зазора подберите новую шайбу по формуле: Т_новая = Т_старая + (Ф_изм - Ф_норм), где Т – толщина шайбы, Ф_изм – фактический люфт, Ф_норм – требуемый люфт (0,1–0,4 мм). При увеличенном зазоре толщину шайбы повышают, при недостаточном – уменьшают.

Критические ошибки

• Использование деформированных или повреждённых шайб
• Затяжка болтов крышки с перекосом (приводит к биению вала)
• Загрязнение посадочных поверхностей стружкой
• Попытка регулировки без полного снятия нагрузки с вала

Состояние люфта	Последствия	Решение
Более 0,6 мм	Хруст при переключении, вибрация на скорости	Увеличить толщину шайбы на 0,2–0,3 мм
Менее 0,05 мм	Гул на 3–4 передачах, нагрев картера	Уменьшить толщину шайбы на 0,1–0,15 мм

После установки новой шайбы и сборки обязательно проверьте плавность вращения вала от руки через отверстие под хвостовик. Соблюдайте момент затяжки болтов крышки – 35–40 Н·м.

Сборка механизма переключения передач

Перед сборкой убедитесь в чистоте всех деталей и наличии необходимых крепежных элементов. Проверьте состояние шариковых подшипников, пружин фиксаторов и вилок переключения – отсутствие сколов, трещин и критического износа обязательно.

Нанесите тонкий слой смазки Литол-24 на трущиеся поверхности штоков, фиксаторов и шариков. Это обеспечит плавность работы и защиту от коррозии на этапе обкатки.

Последовательность сборки

1. Установите штоки вилок переключения в корпус КПП, совместив пазы с сухарями вилок.
2. Смонтируйте фиксаторы передач:
   • Вверните пружины в соответствующие каналы крышки.
   • Вставьте шарики фиксаторов, прижав их отверткой для компрессии пружин.
3. Накройте корпус крышкой механизма переключения, контролируя совпадение шариков с лунками на штоках.
4. Затяните болты крепления крышки крест-накрест с моментом 22-27 Н·м.
5. Соберите рычаг переключения:
   • Наденьте резиновый пыльник на основание рычага.
   • Вставьте сферическую шайбу и пружину в чашку рычага.
   • Закрепите шарнир штифтом с последующей раскерновкой.
6. Установите рычаг в крышку, зафиксируйте стопорной пластиной и болтами (момент затяжки 15-20 Н·м).

Компонент	Критерий контроля
Ход штоков	Свободное перемещение без заеданий
Фиксация передач	Четкое ощущение "щелчка" при переходе между положениями
Резиновый пыльник	Отсутствие трещин, плотное прилегание

Важно: После сборки проверьте включение всех передач вручную, перемещая рычаг через карданный шарнир. Недопустимы двойной ход рычага или неполное зацепление шестерен.

Рекомендуется выполнить регулировку приводов управления перед установкой КПП на автомобиль. Убедитесь, что нейтральное положение соответствует среднему свободному ходу рычага.

Юстировка кулисы КПП

Юстировка кулисы КПП Москвич 412 устраняет люфты рычага переключения и неточное включение передач. Процедура регулирует длину тяг, синхронизируя положение наружного рычага с внутренним механизмом коробки. Необходима после замены сцепления, ремонта КПП или при возникновении проблем с выбором скорости.

Для работы потребуются: рожковые ключи на 13 мм и 17 мм, плоскогубцы, ветошь. Автомобиль устанавливается на смотровую яму или эстакаду. Двигатель должен быть заглушен, рычаг КПП – в нейтральном положении.

Порядок регулировки

1. Ослабьте контргайки на передней и задней тягах кулисы ключом на 17 мм.
2. Переведите наружный рычаг КПП строго в нейтраль (среднее положение между III и IV передачами).
3. Проверьте совпадение отверстий в кронштейнах тяг с фиксирующими штифтами на картере КПП:
   • При несовпадении вращайте регулировочные муфты тяг плоскогубцами
   • Добейтесь свободного вхождения штифтов в отверстия без перекоса
4. Зафиксируйте муфты, затяните контргайки моментом 20-25 Н·м.
5. Проверьте ход рычага: включите все передачи последовательно, убедитесь в отсутствии затруднений или нечеткой фиксации.

Контрольные параметры	Норма
Ход рычага в нейтрали	Не более 10-15 мм
Усилие переключения	Ровное, без заеданий
Самовыключение передач	Полностью отсутствует

Важно: При сохранении проблем после регулировки проверьте износ втулок рычага, шаровых опор кулисы и шарниров тяг. Изношенные детали подлежат замене.

Восстановление синхронизатора второй передачи

Синхронизатор второй передачи на МКПП Москвич 412 подвержен повышенному износу из-за частых переключений. Характерные признаки неисправности – хруст при включении передачи, самопроизвольное выбивание скорости или тугое перемещение рычага. Диагностика требует разборки коробки передач с последующей дефектовкой узла.

Основные компоненты синхронизатора: стопорные кольца, блокирующее кольцо, муфта включения и сухари. При восстановлении проверяют состояние зубьев муфты и блокирующего кольца на отсутствие задиров, сколов и критического истирания конусной поверхности. Измеряют зазор между блокирующим кольцом и шестерней – допустимое значение 0,5-0,8 мм.

Этапы ремонта

1. Демонтаж стопорных колец и сухарей
2. Извлечение муфты синхронизатора
3. Дефектовка деталей:
   • Замена блокирующего кольца при задирах на конусе
   • Контроль состояния сухарей (допускается переворот на 180°)
   • Проверка пружин под сухарями
4. Притирка конусов нового кольца абразивной пастой
5. Сборка с установкой новых стопорных колец

Критические требования: Муфта должна перемещаться без заеданий, сухари – свободно утапливаться под усилием 3-5 кгс. При сборке КПП обязательна регулировка осевых зазоров шестерен. После ремонта необходима обкатка 500 км с плавным переключением передач.

Деталь	Параметр износа	Норматив
Блокирующее кольцо	Зазор с шестерней	0,5-0,8 мм
Зубья муфты	Скос кромок	Не более 0,3 мм
Сухари	Высота выступа	≥ 5,0 мм

Важно: Использование неоригинальных синхронизаторов требует проверки толщины муфты – несоответствие вызывает неполное включение передачи. При критическом износе шестерни второй передачи восстановление синхронизатора неэффективно.

Установка новых стопорных колец

Стопорные кольца обеспечивают точную фиксацию подшипников первичного и вторичного валов, предотвращая их осевое смещение при работе КПП. Замена изношенных или деформированных колец обязательна при каждой разборке коробки передач, так как их неисправность приводит к нарушению зацепления шестерён и ускоренному износу синхронизаторов.

Используйте только оригинальные или сертифицированные аналоги колец, соответствующие заводским размерам Москвич 412. Неправильный подбор приведёт к люфтам валов или затруднённому вращению. Перед установкой очистите посадочные канавки на валах от грязи и заусенцев металлической щёткой.

Необходимые инструменты

• Специальные плоскогубцы для стопорных колец (внутренних и наружных)
• Набор новых стопорных колец для КПП М-412
• Монтажная лопатка или тонкая отвёртка
• Чистая ветошь и очиститель

Порядок установки:

1. Наденьте кольцо на вал и совместите с канавкой, используя лопатку для предварительной фиксации.
2. Для наружных колец: разведите усики плоскогубцами, аккуратно вдавите кольцо в канавку до характерного щелчка. Отпустите усики – кольцо должно плотно обжать вал.
3. Для внутренних колец: сожмите усики плоскогубцами, вставьте кольцо в канавку корпуса подшипника, плавно отпустите инструмент.

Контролируйте положение кольца визуально и на ощупь – оно должно полностью утопиться в канавку без перекосов. Проверьте осевой люфт вала: допустимый зазор не превышает 0,1 мм. При чрезмерном люфте замените кольцо на более толстое.

Техника запрессовки подшипников без повреждений

Запрессовка подшипников вторичного вала и главной передачи коробки передач Москвич 412 – критически важная операция, требующая аккуратности и использования правильных инструментов. Неправильная установка неизбежно ведет к повреждению сепаратора, тел качения или дорожек, преждевременному износу и выходу узла из строя. Основная задача – обеспечить строго осевое усилие, передаваемое только на то кольцо (наружное или внутреннее), которое создает натяг в посадочном месте.

Использование подручных средств типа выколотки или обычной трубы недопустимо из-за высокого риска перекоса и ударных нагрузок. Для корректной запрессовки необходимы специальные оправки или съемники с гидравлическим/механическим прессом. Работа ведется на чистом, хорошо освещенном верстаке, все посадочные поверхности валов и в картере КПП должны быть тщательно очищены от стружки, грязи и остатков старого масла.

Методы запрессовки

Существует два основных корректных подхода:

1. Запрессовка через запрессовочную трубку:
   • Используется для установки подшипника, когда натяг создается по наружному кольцу (например, в картер КПП).
   • Подбирается толстостенная стальная трубка с наружным диаметром, максимально близким к диаметру наружного кольца подшипника, но гарантированно меньшим диаметра посадочного места в картере.
   • Трубка должна упираться только в наружное кольцо, ни в коем случае не касаясь сепаратора или внутреннего кольца.
   • Усилие пресса прикладывается строго по оси трубки.
2. Запрессовка с помощью оправки:
   • Применяется, когда натяг создается по внутреннему кольцу (например, подшипник напрессовывается на вал).
   • Используется оправка с внутренним диаметром, чуть большим диаметра вала, и наружным диаметром, равным или чуть меньшим диаметра внутреннего кольца подшипника.
   • Оправка должна передавать усилие пресса исключительно на торец внутреннего кольца.

Ключевые моменты для всех методов:

• Недопустимость перекоса: Малейший перекос при начале запрессовки ведет к заклиниванию и разрушению подшипника. Начальное позиционирование и первые миллиметры хода – самые ответственные. Оправка/трубка должна быть установлена строго перпендикулярно плоскости посадочного места.
• Запрет прямых ударов: Категорически запрещено наносить удары молотком непосредственно по кольцам подшипника. Допустимо использование только пресса или специального съемника с силовым винтом.
• Контроль усилия и хода: Подшипник должен входить в посадочное место с постоянным, ощутимым усилием. Резкое увеличение усилия или необходимость чрезмерной силы – сигнал остановиться и проверить позиционирование и чистоту посадочного места. Запрессовка ведется до полного упора заплечика или до совпадения с контрольной риской.
• Смазка: Перед установкой посадочные поверхности (вал, отверстие в картере) и само кольцо подшипника, создающее натяг, рекомендуется смазать тонким слоем чистого моторного масла.

Тип подшипника (Пример для МКПП 412)	Натяг по кольцу	Рекомендуемый метод запрессовки
Подшипник вторичного вала (со стороны главной пары)	Наружное	Трубка (в картер)
Подшипник ведущей шестерни главной пары (на валу)	Внутреннее	Оправка (на вал)
Подшипник дифференциала (в картере)	Наружное	Трубка (в картер)

Тестирование первичного вала на искривление

Искривление первичного вала вызывает вибрации КПП, ускоряет износ подшипников и шестерён, приводит к утечке масла через сальники. Даже минимальное отклонение (свыше 0,05 мм) критично для ресурса трансмиссии Москвич 412, поэтому проверка обязательна при любом ремонте коробки передач.

Основной метод контроля – измерение биения с помощью индикатора часового типа. Вал устанавливают на призмы или центры токарного станка, обеспечивая свободное вращение без люфтов. Измерения проводят в трёх контрольных точках: у торцов шлицевого участка и в центральной части вала.

Порядок измерений и требования

1. Зафиксируйте индикатор на стойке, направив измерительный штифт перпендикулярно оси вала в зоне проверки
2. Плавно проворачивайте вал за шлицевую часть, отслеживая показания индикатора
3. Запишите максимальное отклонение стрелки в каждой точке
4. Повторите замеры для всех контрольных сечений

Параметр	Норма	Требуется замена
Биение по центру вала	≤ 0,03 мм	> 0,03 мм
Биение у шлицев	≤ 0,05 мм	> 0,05 мм

Важно: При превышении норм вал заменяют – правка не допускается из-за риска изменения структуры металла. Параллельно проверяют шлицы на повреждения и износ зубьев синхронизаторов.

Замена втулок рычага переключения КПП Москвич 412

Износ резинометаллических втулок рычага переключения передач приводит к люфтам и нечёткому включению скоростей. Основные симптомы: рычаг "ходит" с большим свободным ходом, требуется приложение дополнительных усилий для поиска передачи, возможны посторонние стуки при движении по неровностям. Проверка осуществляется покачиванием рычага в поперечном направлении при выключенном двигателе – ощутимый люфт (более 5-10 мм) указывает на необходимость замены.

Для работы потребуются новые втулки (оригинальные или аналоги, например 412-1701130), набор гаечных ключей (на 13, 17), съёмник шаровых опор или универсальный съёмник типа "лягушка", молоток, монтажная лопатка, ветошь и WD-40. Машина должна быть надёжно зафиксирована на подъёмнике или эстакаде, коробка передач – остывшей.

Последовательность работ

1. Демонтаж защитного кожуха: Открутите четыре гайки крепления пластикового кожуха рычага в салоне, снимите его.
2. Отсоединение тяг:
   • Ослабьте контргайку на пальце сферического шарнира тяги переключения под днищем автомобиля.
   • Сбрызните резьбовое соединение WD-40, выбейте палец из проушины кулисы съёмником или молотком через медную проставку.
   • Аналогично отсоедините реактивную тягу (при наличии).
3. Снятие рычага:
   • Открутите гайку крепления оси рычага к кронштейну КПП (ключ на 17).
   • Снимите шайбу и стопорное кольцо с оси (при необходимости используйте плоскую отвёртку).
   • Выбейте ось молотком через выколотку из алюминия или меди, извлеките рычаг в сборе.
4. Замена втулок:
   • Зажмите рычаг в тисках с мягкими губками.
   • Выпрессуйте старые втулки, аккуратно постукивая по их краям бортиком или используя оправку подходящего диаметра.
   • Очистите посадочные места в рычаге от грязи и коррозии.
   • Смажьте новые втулки мыльным раствором или силиконовой смазкой, запрессуйте их заподлицо с поверхностью рычага ударами молотка через деревянную проставку.
5. Установка рычага:
   • Смажьте ось и внутренние поверхности втулок Литолом-24.
   • Вставьте ось в рычаг, совместите её с кронштейном на КПП.
   • Наденьте стопорное кольцо, шайбу, затяните гайку моментом 35-40 Н·м.
6. Сборка: Присоедините тяги к кулисе КПП, затяните пальцы с новыми шплинтами или контргайками. Установите кожух в салоне. Проверьте ход рычага – свободный ход должен отсутствовать, включение всех передач – чёткое, без заеданий.

Типовые неисправности при сборке

Проблема	Причина	Решение
Рычаг туго перемещается	Перетянута гайка оси, отсутствие смазки	Отрегулировать затяжку, смазать шарниры
Люфт остался после замены	Износ посадочных мест рычага, деформация оси	Замена рычага/оси, установка ремонтных втулок увеличенного размера
Стук при переключении	Неправильная установка стопорного кольца, износ шарнира тяги	Проверить фиксацию оси, заменить шарнир тяги

Важно: После замены избегайте резких нагрузок на рычаг в течение первых 100-200 км пробега для приработки втулок. Регулярно контролируйте состояние шарниров тяг и уровень масла в КПП – их неисправность ускоряет износ новых втулок.

Сборка картера КПП с герметиком

Перед установкой картера тщательно очистите привалочные поверхности коробки передач и самого картера от старого герметика, масляных загрязнений и пыли с помощью металлической щетки и обезжиривателя. Убедитесь в отсутствии забоин, заусенцев и глубоких царапин на плоскостях, при необходимости обработайте их мелкозернистой шкуркой.

Нанесите тонкий непрерывный слой анаэробного герметика (рекомендуются составы типа Loctite 574, ABRO или аналоги) на чистую привалочную поверхность картера КПП. Избегайте разрывов валика герметика и его попадания внутрь картера или на подшипники. Сразу после нанесения герметика совместите картер с корпусом коробки передач.

Ключевые этапы сборки

Установка картера:

1. Аккуратно наденьте картер на валы КПП, контролируя положение шестерен и синхронизаторов.
2. Наживите несколько болтов крепления крест-накрест для предварительной фиксации.
3. Затяните все болты крепления динамометрическим ключом в указанной последовательности (обычно от центра к краям) с моментом 22-25 Н·м.

Контроль и завершение:

• Удалите выступившие излишки герметика ветошью до его полимеризации.
• Дайте узлу выстояться согласно инструкции к герметику (обычно 1-2 часа) перед заливкой масла.
• Проверьте отсутствие течей после запуска двигателя и прогрева КПП.

Параметр	Значение
Рекомендуемый герметик	Анаэробный (Loctite 574, ABRO GP660)
Толщина слоя	0.5-1 мм (непрерывный валик)
Момент затяжки болтов	22-25 Н·м
Время полимеризации	60-120 минут

Важно: Применение силиконовых герметиков недопустимо – их частицы могут засорить масляные каналы. Используйте только составы, рекомендованные для силовых агрегатов.

Замена сальника приводного вала

Сальник приводного вала предотвращает утечку трансмиссионного масла из картера коробки передач в месте выхода вала. Его износ приводит к появлению масляных подтёков на нижней части КПП и картере сцепления, а при критической потере смазки – к повреждению подшипников и шестерён.

Для замены потребуется снять коробку передач с автомобиля, так как доступ к сальнику возможен только после демонтажа картера сцепления и вилки переключения. Обязательно подготовьте новый сальник (ориентировочный размер 35x55x12 мм для Москвич 412), чистую ветошь, отвёртку, съёмник или подходящую оправку для запрессовки.

Порядок выполнения работ

1. Демонтаж КПП: Отсоедините карданный вал, тросы управления, кронштейны и электропроводку. Выкрутите болты крепления коробки к двигателю, поддерживая её снизу. Аккуратно снимите агрегат.
2. Разборка:
   • Снимите картер сцепления, открутив все крепёжные болты.
   • Извлеките вилку переключения передач, вынув стопорный шплинт и ось крепления.
   • Очистите посадочное место сальника от грязи ветошью.
3. Извлечение старого сальника: Подденьте отвёрткой (осторожно, чтобы не поцарапать вал или посадочное отверстие) и выбейте сальник наружу. Удалите все следы старой смазки и грязи.
4. Установка нового сальника:
   • Смажьте густой смазкой рабочую кромку нового сальника и наружную поверхность.
   • Аккуратно запрессуйте его в посадочное отверстие строго параллельно с помощью оправки подходящего диаметра (например, головки ключа) лёгкими ударами молотка до полного прилегания.
5. Сборка и установка: Смонтируйте вилку переключения и картер сцепления на место. Установите КПП на автомобиль в обратной последовательности. Залейте свежее трансмиссионное масло (ТАД-17И или аналог) до контрольного отверстия.

Ключевые моменты: При запрессовке избегайте перекоса – это повредит сальник. Проверьте состояние приводного вала на предмет задиров в зоне контакта с кромкой сальника. После запуска двигателя и пробной поездки осмотрите узел на отсутствие течи – небольшая пропитка смазкой новой кромки в первые минуты работы допустима.

Установка КПП на двигатель: проблемы при посадке

Основная сложность при монтаже коробки передач на двигатель Москвич 412 заключается в необходимости точного совмещения первичного вала КПП со шлицами ведомого диска сцепления и одновременной стыковки посадочных плоскостей. Несоосность даже на 1-2 мм приводит к блокировке процесса, создавая ощущение "заклинивания". Это требует ювелирной точности при поддержке агрегата на весу, особенно при работе без специального подъемного оборудования.

Критическим фактором является состояние шлицевого соединения и правильность центровки сцепления. Задиры на первичном валу, деформация шлицов ведомого диска или ошибки при установке корзины сцепления (например, смещение нажимного диска) гарантированно вызывают проблемы. Даже незначительный перекос при подтягивании КПП болтами крепления к блоку цилиндров способен спровоцировать повреждение подшипников или деформацию картера.

Типичные ошибки и методы решения

При возникновении сопротивления запрещается прилагать чрезмерное усилие или использовать монтажные ломики. Требуется:

1. Проверить совпадение меток на маховике и корзине сцепления – смещение на 1 зуб блокирует вход вала.
2. Убедиться в правильной установке выжимного подшипника и целостности пластиковой направляющей втулки на коленвале.
3. Проконтролировать параллельность плоскостей блока цилиндров и привалочной поверхности КПП при помощи щупа 0,1 мм (допустимый зазор – не более 0,05 мм по периметру).

Обязательные подготовительные этапы:

• Очистка шлицев первичного вала от коррозии и обработка графитовой смазкой.
• Проверка соосности отверстий под направляющие штифты в блоке и картере КПП.
• Использование монтажных шпилек M10x1.5 (ввернутых вместо двух верхних болтов крепления) для корректной ориентации коробки.

Признак проблемы	Возможная причина
КПП встает с зазором 5-10 мм	Перекос корзины сцепления, зацепление шлицов только с одной стороны
Заклинивание при последних 3-5 мм	Деформация кожуха сцепления, повреждение штифтов центровки
Вращение первичного вала не устраняет заклинивание	Несовпадение углового положения шлицов маховика и вала КПП

Важно: При повторяющихся неудачах демонтировать коробку и провести диагностику сцепления на стенде. Установка новых деталей без предварительной проверки соосности часто усугубляет проблему.

Подключение тросика сцепления к КПП

Перед началом работ установите автомобиль на смотровую яму или поднимите на подъемнике. Снимите защиту картера двигателя для доступа к зоне крепления тросика на картере коробки передач. Очистите посадочные места и резьбовые соединения от загрязнений.

Подготовьте новый тросик сцепления, проверьте целостность оболочки и наконечников. Сравните длину старого и нового тросика – отклонения недопустимы. Смажьте подвижные точки графитовой смазкой: вилку выжимного подшипника и шарнир рычага.

Последовательность установки

1. Проденьте тросик через технологическое отверстие в моторном щите кузова, направляя его к кронштейну на картере КПП
2. Зафиксируйте внешнюю оболочку троса в резиновом демпфере кронштейна, убедившись в отсутствии перегибов
3. Соедините стальной наконечник троса с проушиной рычага вилки сцепления:
   • Вставьте ось наконечника в проушину
   • Зафиксируйте стопорным кольцом или шплинтом (в зависимости от модификации)
4. Наденьте регулировочную гайку на резьбовую часть кронштейна, оставив ее ослабленной

Регулировка свободного хода:

1. Вращайте регулировочную гайку до получения свободного хода педали 10-15 мм
2. Затяните контргайку моментом 15-20 Н∙м, удерживая регулировочную гайку от проворота
3. Проверьте полный ход вилки выжимного подшипника – он должен составлять 22-25 мм

После подключения обязательно проверьте работу сцепления при запущенном двигателе. Выжим должен происходить без усилий на первой передаче при выжатой педали. При возникновении шумов или неполного выключения повторите регулировку.

Проверка хода штока выжимного подшипника

Ход штока напрямую влияет на полноту выключения сцепления при нажатии педали. Недостаточный ход вызывает неполный отвод диска, приводя к пробуксовке и затрудненному переключению передач. Избыточный ход ускоряет износ подшипника и вилки сцепления.

Для проверки потребуется обычная линейка или штангенциркуль. Автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом, коробка передач – в нейтральном положении.

Порядок выполнения проверки

Подготовка:

• Обеспечьте доступ к картеру сцепления, сняв защитный кожух (при наличии)
• Очистите вилку сцепления и шток выжимного подшипника от грязи

Измерение:

1. Визуально найдите шток выжимного подшипника, соединенный с вилкой сцепления
2. Зафиксируйте линейку параллельно оси движения штока
3. Попросите помощника плавно выжать педаль сцепления до упора
4. Измерьте расстояние между крайними положениями штока (от исходного до полностью выжатого)

Оценка результата:

Значение (мм)	Состояние
18-22	Норма для Москвич 412
Менее 18	Недостаточный ход – риск неполного выключения сцепления
Более 22	Избыточный ход – ускоренный износ деталей

Действия при отклонениях: Требуется регулировка длины тяги привода сцепления. Корректировка выполняется изменением положения контргайки на резьбовом наконечнике тяги под педалью. После регулировки обязателен повторный замер хода штока.

Регулировка привода КПП после установки

После монтажа коробки передач на Москвич 412 выполните регулировку привода переключения. Это гарантирует четкое включение всех скоростей и предотвращает самопроизвольное выключение передач. Основное внимание уделите положению кулисы и тяг.

Перед началом убедитесь в целостности шарниров тяг и отсутствии деформации элементов привода. Подготовьте гаечные ключи на 10 и 13 мм, плоскую отвертку и смазку Литол-24. Автомобиль должен стоять на ровной площадке с выключенным двигателем.

Пошаговая процедура регулировки

Соблюдайте последовательность операций:

1. Установите рычаг переключения в нейтральное положение строго посередине хода.
2. Ослабьте контргайки на регулировочной муфте средней тяги (расположена под днищем).
3. Попросите помощника плавно перевести рычаг в положение полного включения III передачи.
4. Проворачивайте муфту тяги до совпадения отверстий в кулисе и штоке КПП. Вставьте монтажную лопатку или сверло ∅8 мм как фиксатор.
5. Повторите операцию для I передачи, контролируя отсутствие перекоса тяг.
6. Затяните контргайки муфты с усилием 25-30 Н·м, сохраняя положение регулировки.

После регулировки проверьте ход рычага по схеме:

Параметр	Нормальное значение
Свободный ход рычага в нейтрали	2-4 мм
Ход до включения I/II передач	18-22 мм
Ход до включения III/IV передач	15-18 мм

Контрольные проверки:

• Включите последовательно все передачи при заглушенном двигателе
• Убедитесь в отсутствии скрежета и плавности хода рычага
• Проверьте фиксацию передач без самовыключения

При неудовлетворительном результате повторите регулировку. Если проблемы сохраняются, осмотрите шарниры тяг на износ и втулки кулисы на деформацию.

Замена опорных подушек коробки передач

Опорные подушки коробки передач Москвич 412 гасят вибрации и обеспечивают стабильное положение агрегата относительно кузова. Износ проявляется повышенной вибрацией на руле и кузове при работе двигателя, стуками при переключении передач или трогании.

Замена требует частичного демонтажа КПП для доступа к креплениям. Обязательно проверяйте состояние металлических скоб и болтов крепления – деформированные или корродированные элементы подлежат замене.

Необходимые инструменты и материалы

• Домкрат и подставки под кузов
• Набор гаечных ключей (17, 19 мм)
• Монтажная лопатка или монтировка
• Новые опорные подушки (2 шт., артикул 412-1701090)
• Смазка графитовая или медная

Порядок работ

1. Зафиксируйте автомобиль на ручнике и подставках, снимите минусовую клемму АКБ.
2. Подоприте картер КПП деревянным бруском через домкрат для снятия нагрузки с подушек.
3. Открутите верхнюю гайку крепления скобы к кузову (ключ 17 мм), затем нижнюю гайку крепления к КПП (ключ 19 мм).
4. Снимите металлическую скобу вместе с изношенной подушкой. Повторите для второй опоры.
5. Очистите посадочные места на кузове и КПП от грязи, обработайте болты смазкой.
6. Установите новые подушки в скобы, закрепите сначала к коробке (момент 55-65 Н·м), затем к кузову (момент 35-42 Н·м).
7. Плавно опустите домкрат, запустите двигатель и проверьте отсутствие вибраций на всех режимах работы.

Устранение вибраций при работе КПП Москвич 412

Вибрации в КПП Москвич 412 возникают из-за дисбаланса вращающихся элементов, износа деталей или нарушений соосности узлов. Основные источники: первичный/вторичный валы, шестерни, подшипники и сцепление. Диагностика требует проверки креплений коробки к кузову, состояния опор двигателя и карданного вала перед углублением в разборку агрегата.

Проверьте уровень масла в КПП и его состояние – металлическая стружка или густая загрязненная смазка указывают на внутренние проблемы. Убедитесь в отсутствии деформации картера сцепления и правильной работе вилки выключения. Шумы, меняющиеся при нажатии педали сцепления, часто свидетельствуют о неисправностях корзины или выжимного подшипника.

Ключевые этапы устранения

1. Диагностика без снятия КПП:

• Контроль затяжки болтов крепления коробки (момент 35-40 Н·м)
• Осмотр подушек двигателя на растрескивание и проседание
• Проверка люфтов карданного вала (радиальный – не более 0.5 мм, осевой – до 1 мм)

2. Работы при снятой коробке:

1. Дефектовка валов: Замер биения первичного вала (допуск до 0.03 мм), оценка состояния шлицев и зубьев синхронизаторов
2. Подшипники: Замена при осевом люфте или шуме вращения (номера 6-2007111, 6-2007106)
3. Шестерни: Контроль сколов на зубьях и износа венцов синхронизаторов
4. Сальники: Обязательная замена всех уплотнений (первичного/вторичного валов, штока переключения)

3. Сборка и установка:

Параметр	Требование
Момент затяжки гайки первичного вала	120-140 Н·м с контролем шплинтовки
Регулировка штока сцепления	Свободный ход педали 25-30 мм
Масло для КПП	ТАД-17И (1.3 л) или GL-4 80W-90

После сборки проверьте плавность включения передач на заглушенном двигателе. При запуске мотора избегайте резких нагрузок – первые 50 км эксплуатируйте авто в щадящем режиме для притирки деталей. Устойчивые вибрации на скорости свыше 60 км/ч требуют повторной проверки карданного узла и углов установки редуктора заднего моста.

Причины шума на холостом ходу

Шум в коробке переключения передач (КПП) Москвич 412 на холостом ходу чаще всего указывает на износ внутренних компонентов. Он проявляется при работе двигателя на нейтральной передаче и исчезает при выжиме сцепления или во время движения.

Основные источники шума связаны с механическими повреждениями деталей трансмиссии. Диагностика требует последовательной проверки ключевых узлов КПП для точного определения причины.

Распространенные неисправности

• Износ подшипников первичного вала
  Характерно: Гул усиливается на холостом ходу и пропадает при выжиме педали сцепления. Причина – разрушение роликов или сепаратора подшипника.
• Дефект подшипников промежуточного вала
  Характерно: Постоянный грохочущий звук, не зависящий от положения сцепления. Возникает из-за выработки или задиров на беговых дорожках.
• Люфт шестерен или валов
  Характерно: Металлический стук или вибрация. Вызвано критическим износом шлицев, втулок или посадочных мест подшипников.
• Низкий уровень масла
  Характерно: Шипящий или воющий звук. Недостаток смазки приводит к перегреву и повышенному трению деталей КПП.
• Ослабление крепления КПП
  Характерно: Дребезжание, усиливающееся при вибрации двигателя. Проверяется затяжкой болтов крепления коробки к картеру сцепления.

Трудности включения задней передачи

Основной причиной проблем с включением задней передачи на Москвич 412 часто становится износ синхронизаторов или вилки переключения. Эти детали испытывают повышенные нагрузки из-за отсутствия синхронизатора на задней скорости в конструкции КПП. Дополнительно влияет состояние тросового привода, который со временем растягивается, снижая точность перемещения штока коробки.

Значительную роль играет уровень трансмиссионного масла: недостаточная смазка усиливает трение между шестернями, а загрязнённая жидкость ускоряет износ деталей. Неисправности проявляются характерным хрустом, необходимостью многократных попыток или полным блокированием включения передачи даже при выжатом сцеплении.

Диагностика и устранение неполадок

Проверку начинают с контроля уровня масла в КПП и оценки его состояния на предмет металлической стружки. Обязательно регулируют привод:

1. Отсоединяют тягу от рычага КПП в салоне
2. Устанавливают рычаг в нейтральное положение
3. Фиксируют шток КПП строго по центру (соответствует нейтрали)
4. Затягивают крепления тяги без люфта

Если регулировки недостаточно, потребуется разборка коробки для детальной диагностики:

• Вилка переключения – проверка на деформации и износ посадочных мест
• Штоки КПП – оценка целостности фиксирующих шариков и пружин
• Шестерни заднего хода – осмотр зубьев на сколы и задиры
• Муфта включения – замер выступающих частей (допуск износа не более 0.5 мм)

Деталь	Признак неисправности	Решение
Сальник штока	Подтёки масла на корпусе КПП	Замена сальника с демонтажем штока
Подшипник первичного вала	Гул при работе, вибрация рычага	Запрессовка нового подшипника
Демпфер рычага КПП	Чрезмерный свободный ход рычага	Замена резиновых втулок демпфера

Важно: После ремонта обязательна регулировка хода штока задней передачи – расстояние от края штока до картера КПП должно составлять 65±1 мм. Несоответствие этого параметра приводит к неполному включению передачи или самопроизвольному выбиванию скорости.

Что делать при самопроизвольном выбивании передач

Самопроизвольное выбивание передач во время движения Москвича 412 – опасная неисправность, требующая немедленной диагностики. Основные причины кроются в износе деталей КПП, нарушении регулировок или дефектах крепления агрегата. Игнорирование проблемы ведет к ускоренному разрушению трансмиссии и потере контроля над автомобилем.

Проведите первичную проверку без снятия коробки: осмотрите крепления двигателя и КПП, проверьте уровень масла, оцените люфт кулисы и ход рычага переключения. Если простые методы не выявили причину, потребуется глубокая диагностика со снятием агрегата.

Диагностика и устранение неисправностей

При выявлении характерных симптомов выполните следующие действия:

1. Проверка креплений:
   • Затяните болты крепления КПП к двигателю (момент 32-40 Н·м)
   • Убедитесь в целостности подушек двигателя
2. Диагностика механизма переключения:
   • Отрегулируйте тяги кулисы (ход рычага не должен превышать 25 мм)
   • Проверьте износ штока вилки и фиксаторов
3. Осмотр синхронизаторов:

   Передача	Характерный признак износа
   3-4	Выбивание при разгоне/торможении
   1-2	Вылет при работе "внатяг"

4. Контроль валов и шестерен:
   • Измерьте осевой люфт первичного вала (допуск до 0.1 мм)
   • Проверьте выработку на зубьях ведомой шестерни

Важно: При замене синхронизаторов обязательно устанавливайте комплект на обе шестерни одной передачи. Используйте оригинальные запчасти или качественные аналоги (например, производства ЗАЗ или КЗАТЭ). После ремонта отрегулируйте сцепление – неправильный рабочий ход педали (норма 25-30 мм) провоцирует выбивание передач.

Обкатка КПП после капитального ремонта

Правильная обкатка коробки переключения передач Москвич 412 после капитального ремонта критически важна для притирки новых деталей и долговечности агрегата. Нарушение этого этапа приводит к преждевременному износу синхронизаторов, подшипников и шестерен, сводя на нет результаты ремонта.

Процесс длится минимум 500-700 км пробега, в течение которых исключаются экстремальные нагрузки. Основная цель – обеспечить плавное формирование рабочих поверхностей трущихся элементов без перегрева и задиров под контролируемым усилием.

Правила обкатки

Соблюдайте следующие условия:

• Плавное переключение: Все манипуляции рычагом выполняйте без резких движений, с выдержкой паузы в нейтрали.
• Ограничение скоростей:
  • 1-я передача – до 20 км/ч
  • 2-я передача – до 40 км/ч
  • 3-я передача – до 60 км/ч
  • 4-я передача – до 80 км/ч
• Запрещено:
  • Буксировка прицепов или других ТС
  • Длительные подъемы в крутую гору
  • Резкие старты с пробуксовкой
  • Торможение двигателем (особенно на 1-й и 2-й передачах)

Контрольные точки: Через каждые 100-150 км проверяйте уровень масла в КПП и отсутствие течей. Слушайте работу коробки – посторонние стуки, хруст или затрудненное включение передач требуют немедленной диагностики.

После завершения обкатки (700-1000 км) обязательно замените трансмиссионное масло для удаления продуктов приработки. Используйте только рекомендованные сорта (ТАД-17И или аналог по SAE 80W-90 GL-4).

Контроль уровня масла под нагрузкой

Для точной проверки уровня масла в КПП Москвич 412 двигатель должен работать на холостом ходу, а автомобиль – стоять на горизонтальной поверхности. Предварительно прогрейте коробку передач, совершив поездку протяженностью 10-15 км для достижения рабочей температуры масла. Остановите автомобиль, не заглушая двигатель, и включите нейтральную передачу.

Открутите контрольную пробку заливного отверстия на левой стороне картера КПП ключом на 17 мм. При правильном уровне масло должно начать вытекать тонкой струей или каплями сразу после удаления пробки. Если вытекания не происходит – уровень недостаточен. Избыток масла проявляется активным вытеканием жидкости сразу после откручивания пробки.

Ключевые особенности процедуры

Критичные требования для корректного замера:

• Обязательная работа двигателя (создает давление в системе смазки)
• Включенная нейтральная передача (обеспечивает разбрызгивание масла шестернями)
• Горизонтальное положение автомобиля (проверяется по строительному уровню на порогах)
• Температура масла 60-80°C (определяется рукой по теплу картера КПП)

Используйте только рекомендованные сорта масла: трансмиссионные жидкости ТАД-17И, ТМ-5-18 или их современные аналоги класса GL-4. Долив производите через заливное отверстие шприцем или лейкой с гибким носиком до момента появления вытекания. После процедуры плотно заверните пробку с медной шайбой для исключения течей.

Типичные ошибки при ремонте КПП новичками

Одна из частых проблем – пренебрежение очисткой деталей перед сборкой. Грязь или металлическая стружка, оставшиеся на шестернях или подшипниках, быстро выводят узлы из строя, вызывая заклинивание или ускоренный износ. Особенно критично это для синхронизаторов, чувствительных к загрязнениям.

Неправильная регулировка подшипников валов – серьёзный просчёт. Слишком сильная затяжка создаёт избыточное трение и перегрев, а слабая приводит к люфтам и шуму. Для Москвича 412 важно соблюдать момент затяжки согласно мануалу и контролировать осевой зазор щупом.

Распространённые технические ошибки

• Путаница с ориентацией шестерён – установка синхронизаторов или блокирующих колец не той стороной нарушает работу переключения.
• Игнорирование состояния шлицов – изношенные шлицы полуосей или вилок провоцируют выбивание передач.
• Некорректный подбор запчастей – применение неоригинальных подшипников или сальников снижает ресурс.

Ошибка	Последствие	Решение
Перетяжка сальников	Деформация посадочных мест, течь масла	Запрессовка заподлицо без усилия
Несоблюдение порядка затяжки болтов картера	Перекос корпуса, утечка масла	Крест-накрест с усилием 3-4 кгс·м

1. Отсутствие проверки зазоров: Игнорирование замеров торцевого зазора шестерён или зазора в подшипниках ведёт к преждевременному разрушению узлов.
2. Неправильная установка стопоров: Недостаточная фиксация стопорных колец вызывает их вылет при вибрации.
3. Экономия на промывке: Заливка свежего масла в грязный картер без промывки растворителем сокращает срок службы КПП.

Техническое обслуживание каждые 10 000 км

Проведение планового ТО КПП Москвич 412 каждые 10 000 км направлено на контроль состояния узла и предотвращение преждевременного износа. Основное внимание уделяется проверке уровня и качества масла, герметичности соединений и выявлению посторонних шумов при работе трансмиссии.

Регулярные процедуры позволяют своевременно обнаружить утечки, износ сальников или повреждения корпуса коробки. Это минимизирует риск критических поломок и обеспечивает стабильную работу механизма переключения передач в различных режимах эксплуатации.

Перечень обязательных операций

• Контроль уровня масла: через заливную горловину (норма – до нижней кромки отверстия)
• Проверка состояния масла: визуальная оценка на отсутствие металлической стружки и воды
• Диагностика герметичности: осмотр сальников первичного/вторичного валов, картера КПП и прокладок
• Проверка шумов: прослушивание работы на нейтрали и под нагрузкой при движении
• Тест включения передач: оценка четкости срабатывания без хруста и усилий
• Ревизия креплений: затяжка болтов картера и кронштейнов (момент 32-40 Н·м)

Долив масла производится при отклонении уровня, используя трансмиссионное масло GL-4 SAE 80W-90. При обнаружении металлической стружки, эмульсии или следов течи выполняется углубленная диагностика. Замена масла по регламенту требуется каждые 40 000 км, но может проводиться досрочно при выявлении загрязнений.

Список источников

При подготовке материалов по ремонту и обслуживанию коробки переключения передач Москвич 412 использовались специализированные технические документы и проверенные практические руководства. Акцент сделан на официальные данные заводов-изготовителей и опыт профильных автомехаников.

Ниже приведены ключевые источники, содержащие детальные схемы, спецификации и методики работ для КПП модели 412. Все материалы соответствуют конструктивным особенностям данного агрегата и учитывают типовые неисправности.

• Официальное руководство по ремонту АЗЛК для Москвич-412
• Каталог деталей и сборочных единиц КПП Москвич-412 (издание Ижмаш)
• Технический бюллетень №Р-412/75 "Регулировка механизма переключения передач"
• Методическое пособие "Типовые неисправности агрегатов М-412" (НИИАТ)
• Архивные номера журнала "За рулём" с разбором кейсов по ремонту КПП
• Workshop manual Moskvich 412 (англоязычное издание для экспортных модификаций)
• Ведомственные нормативы ТО-412 по обслуживанию трансмиссии

Видео: Как правильно собрать КПП Москвич 412, часть 2.


• Замена цепи ГРМ на Ниве Шевроле - пошаговый разбор с фото

• Насос ГУР МАЗ - технические характеристики

• Shell Helix Ultra 5w40 - разбор характеристик и мнения пользователей
