Ремонт ключа Форд Фокус 2 - инструкция и полезные советы своими руками

Статья обновлена: 18.08.2025

Ключ Ford Focus 2 содержит сложную электронику, требующую осторожного обращения при разборке. Неправильные действия могут повредить чип иммобилайзера или корпус устройства.

Эта инструкция поможет безопасно вскрыть корпус для замены батарейки, ремонта кнопок или дублирования ключа. Соблюдайте этапы аккуратно – от этого зависит работоспособность вашего ключа после сборки.

Идентификация типа ключа: с системой PATS или без

Определение наличия системы PATS (Passive Anti-Theft System) критично перед разборкой ключа Ford Focus 2. Эта электронная иммобилайзерная система блокирует запуск двигателя при использовании неавторизованного ключа. От типа ключа зависит сложность процедуры разбора и необходимость перепрограммирования компонентов.

Ключи Focus 2 выпускались в двух основных вариантах: классические механические (без PATS) и чипованные (с PATS). Визуально они могут быть схожи, но имеют принципиальные отличия в конструкции и функционале. Для корректного разбора необходимо точно установить тип вашего ключа.

Способы идентификации

Визуальный осмотр:

Ключ с PATS: Имеет пластиковый корпус с логотипом Ford (синий овал) и встроенную кнопку для дистанционного открытия дверей. Внутри расположен чип-транспондер.
Ключ без PATS: Более простой металлический ключ без пластикового корпуса или с минималистичным колпачком. Отсутствует кнопка дистанционного управления.

Поведение автомобиля:

Вставьте ключ в замок зажигания
Обратите внимание на индикатор иммобилайзера (иконка ключа) на приборной панели:
- Мигает/горит 1-3 секунды и гаснет – система PATS присутствует
- Индикатор отсутствует или не активируется – ключ без PATS

Характеристика	Ключ с PATS	Ключ без PATS
Наличие чипа	Да (в пластиковой головке)	Нет
Дистанционное управление	Есть (кнопка на корпусе)	Отсутствует
Реакция при запуске	Двигатель глохнет через 2-3 сек при неисправном чипе	Запуск происходит стандартно

Поиск и извлечение механического ключа из корпуса

Найдите на корпусе брелока Ford Focus 2 небольшой прямоугольный выступ или паз, расположенный обычно сбоку или на нижнем торце устройства. Это декоративная пластиковая крышка, скрывающая механический ключ. Она может быть выполнена в цвет корпуса или иметь контрастный оттенок.

Проверьте, есть ли на этой крышке небольшая кнопка или углубление для ногтя. Если кнопка присутствует, нажмите на нее пальцем. Одновременно с нажатием или сразу после него аккуратно подденьте и сдвиньте крышку в сторону (чаще всего вверх или вбок относительно корпуса брелока), используя ноготь или тонкий, но не острый предмет.

Два основных способа извлечения

Если кнопка есть:

Нажмите и удерживайте кнопку на крышке.
Не отпуская кнопку, сдвиньте крышку пальцем в указанном на ней направлении (обычно вверх или вбок).
После сдвига крышка должна освободиться, и вы сможете ее снять.
Достаньте металлический ключ из открывшегося паза.

Если кнопки нет:

Найдите зазор между крышкой и основным корпусом брелока.
Аккуратно вставьте кончик ногтя или тонкую плоскую отвертку/монету в этот зазор.
Подденьте крышку и плавно сдвиньте ее в сторону (чаще всего вверх относительно корпуса).
Снимите крышку и извлеките механический ключ.

Важно: Действуйте осторожно. Пластик крышки и защелки могут быть хрупкими. Прикладывайте усилие плавно, чтобы не сломать крепления или не поцарапать корпус. Не используйте чрезмерную силу.

После извлечения ключа крышку можно установить обратно, аккуратно защелкнув ее на место до характерного клика.

Тип крышки	Действие	Направление сдвига
С кнопкой	Нажать кнопку + сдвинуть	Чаще вверх
Без кнопки	Поддеть + сдвинуть	Чаще вверх

Локализация крепежных элементов на корпусе

Основные винты, удерживающие половинки корпуса брелока Ford Focus 2, скрыты под декоративными или функциональными элементами. Их визуальное обнаружение невозможно без предварительного снятия определенных накладок. Тщательный осмотр корпуса по периметру позволяет выявить потенциальные места маскировки крепежа.

Особое внимание уделите зонам с резиновыми вставками и подвижными частями – именно там чаще всего расположены технические заглушки. Применение чрезмерного усилия для разделения корпуса без обнаружения всех винтов гарантированно приведет к повреждению пластиковых защелок или внутренних компонентов ключа.

Типовые места размещения крепежа

Под резиновыми кнопками: Аккуратно подденьте края кнопок "открыть/закрыть" и "багажник" тонкой пластиковой картой или медиатором. Под ними расположены углубления с винтами типа T6 или T8.
В отсеке механического ключа: Выдвиньте металлическую часть ключа до упора. В углублении возле поворотного механизма (иногда под миниатюрной пластиковой заглушкой) находится один винт.
Под задней крышкой батарейного отсека: Сдвиньте крышку в сторону, извлеките батарейку CR2032. На дне отсека может располагаться дополнительный винт, фиксирующий плату.

Элемент корпуса	Тип крепежа	Примечание
Резиновая кнопка "замок"	Винт T6 Torx	Требует полного снятия кнопки
Шарнир механического ключа	Винт T6/T8 Torx	Доступен только при выдвинутом ключе
Дно батарейного отсека	Винт T5 Torx	Присутствует не во всех модификациях

Аккуратное разделение половинок корпуса

После извлечения батарейки и откручивания всех винтов, возьмите корпус ключа в руки. Положите его на мягкую ткань лицевой стороной вверх, чтобы не поцарапать поверхность. Найдите тонкую щель по периметру соединения двух половинок – это место стыковки.

Вставьте тонкую пластиковую карту (или медиатор) в щель со стороны короткого торца ключа, где расположена металлическая петля для кольца. Прикладывайте равномерное, плавное усилие, слегка проворачивая инструмент, чтобы разъединить первые защелки. Не используйте металлические предметы – они повредят пластик.

Последовательность действий

Начните с петли для кольца: Аккуратно подденьте картой место крепления металлической петли. Это самая прочная зона.
Продвигайтесь вдоль длинных сторон: После открытия первых защелок, медленно двигайте инструмент по периметру, последовательно освобождая замки. Чередуйте стороны для равномерного раскрытия.
Осторожно с кнопками: При подходе к области кнопок (открытия/закрытия и багажника) действуйте особенно деликатно – под ними расположены резиновые толкатели, которые легко потерять.
Отделите верхнюю часть: Когда все защелки расцеплены, аккуратно приподнимите переднюю половинку корпуса (с кнопками) вверх от задней (где был чип и батарейка).

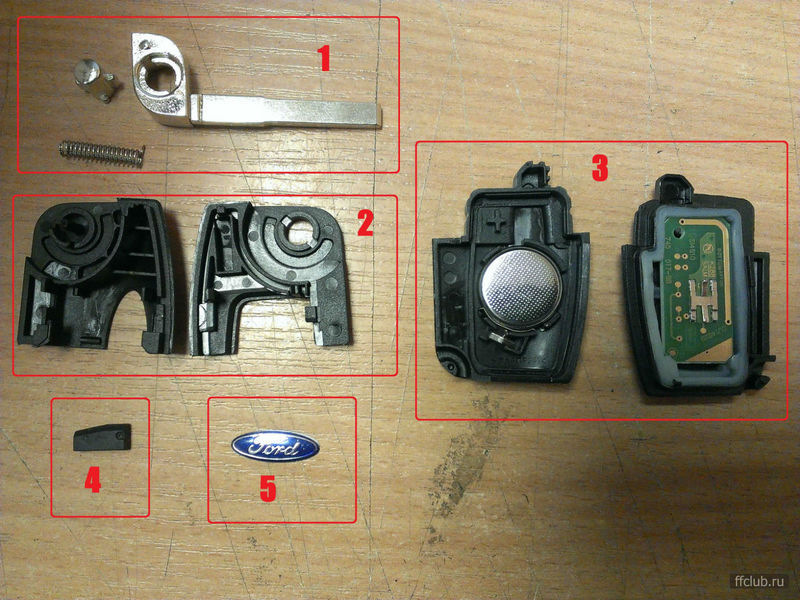

Важно: Не тяните половинки резко в стороны! Внутри корпуса находятся:

Плата электронного чипа
Резиновые контактные мембраны под кнопками
Металлическая петля
Пружинка механического ключа (если он не извлечен заранее)

Поднимите верхнюю крышку строго вертикально, чтобы не сломать пластиковые направляющие или штырьки платы. Если половинки не поддаются, проверьте, все ли винты выкручены и все ли защелки обработаны – не применяйте грубую силу.

Работа с защелками: техника безопасного вскрытия

Перед разборкой тщательно осмотрите корпус ключа, определив количество и расположение защелок. Обычно они скрыты в стыках корпуса по периметру устройства. Используйте яркое освещение и увеличительное стекло для точной идентификации точек фиксации.

Применяйте исключительно неметаллические инструменты во избежание царапин и деформации пластика. Подойдут медиаторы, пластиковые карты или специализированные монтажные лопатки. Начинайте вскрытие с наиболее доступной защелки, где виден минимальный зазор между половинками корпуса.

Алгоритм действий

Вставьте инструмент под углом 45° в щель рядом с защелкой
Плавно проворачивайте лопатку, создавая минимальный зазор (1-2 мм)
Нащупав фиксатор, слегка надавите вглубь корпуса до щелчка
Фиксируйте открытую защелку вторым клином перед переходом к следующей

Критические ошибки: Не применяйте отвертки без изоляции наконечника. Избегайте рычагового воздействия – это ведет к поломке креплений. При сопротивлении защелки проверьте направление давления: большинство фиксаторов требуют нажатия вдоль корпуса, а не поперек.

Извлечение элемента питания из отсека

После вскрытия корпуса ключа взгляду откроется прямоугольный отсек с круглой литиевой батарейкой типа CR2032. Элемент удерживается пластиковыми фиксаторами по краям и плотно прилегает к контактным пластинам. Важно запомнить ориентацию батарейки: сторона с маркировкой (+ / техническими данными) должна быть обращена вверх.

Пальцами аккуратно нажмите на металлический край батарейки со стороны, противоположной контактам. Сдвиньте элемент вбок, чтобы освободить его от фиксаторов – при правильном усилии он приподнимется над посадочным местом под углом 30-45 градусов. Избегайте резких движений или использования металлических инструментов, чтобы не повредить токопроводящие дорожки.

Пошаговое извлечение

Зафиксируйте корпус ключа в левой руке тыльной стороной вверх
Указательным пальцем правой руки надавите на верхний край батарейки (ближний к кнопкам)
Сдвиньте элемент к центру корпуса до характерного щелчка
Подденьте приподнявшийся край ногтем или пластиковой картой
Извлеките батарейку, удерживая её за боковые грани

Критические предостережения:

Категорически запрещено использовать отвертки/ножи – высок риск повреждения контактов
Не касайтесь пальцами контактных площадок – жировые следы ухудшают проводимость
При наличии коррозии на элементах питания протрите контакты ватной палочкой с изопропиловым спиртом

Отсоединение клавиатуры платы от основания

После снятия задней крышки ключа и извлечения батарейки, клавиатура остаётся зафиксированной на пластиковом основании. Она соединена гибким шлейфом с основной платой, требующим предельной аккуратности при манипуляциях.

Перед отсоединением убедитесь в отсутствии механических защёлок или клеевого слоя по периметру клавиатуры. Любое чрезмерное усилие может повредить контакты или порвать шлейф, что выведет устройство из строя.

Пошаговый процесс отсоединения

Подденьте клавиатуру тонкой пластиковой картой или медиатором по краям, начиная с верхней части. Двигайтесь медленно, освобождая защёлки (если есть).
Приподнимите клавиатуру под углом 30-45°, не отрывая полностью. Найдите место соединения шлейфа с разъёмом на плате.
Зафиксируйте разъём пальцем. Аккуратно потяните за фиксатор (обычно чёрного цвета) вверх или в сторону, используя пинцет.

Тип крепления	Действия
Защёлкивающийся фиксатор	Отогните боковые «ушки» наружу
Сдвижной замок	Потяните фиксатор параллельно плате

Извлеките шлейф строго перпендикулярно разъёму без перекосов. Не касайтесь контактов пальцами – возможны окисления. Если клавиатура приклеена, прогрейте стык феном (50-60°C) для ослабления адгезии.

Правильный демонтаж микросхемы транспондера

Перед началом демонтажа убедитесь, что у вас есть необходимые инструменты: паяльная станция с термофеном или тонкопрофильный паяльник (до 1-2 мм), пинцет с острыми изолированными кончиками, флюс (желательно безотмывочный), медная оплетка для удаления припоя и увеличительное стекло. Рабочее место должно быть хорошо освещено и очищено от посторонних предметов.

Тщательно зафиксируйте плату транспондера в держателе или тисках с мягкими губками, исключив смещение. Если микросхема залита компаундом, аккуратно удалите его скальпелем или иглой, обнажив контакты. Нанесите минимальное количество флюса по периметру чипа для улучшения теплопередачи и предотвращения окисления.

Пошаговый процесс демонтажа

Прогрев контактов:
- При использовании термофена: установите температуру 300-350°C, держите сопло на расстоянии 1-2 см от чипа, равномерно перемещая поток воздуха по краям корпуса микросхемы (время прогрева: 20-40 сек).
- При работе паяльником: последовательно разогревайте каждый вывод, касаясь жалом одновременно ножки чипа и контактной площадки.
Подъем микросхемы: после равномерного расплавления припоя на всех выводах аккуратно подденьте чип пинцетом за противоположные углы. Избегайте перекоса и резких движений!
Очистка площадок: удалите остатки припоя с контактных площадок платы медной оплеткой, смоченной в флюсе. Протрите область спиртом для удаления остатков флюса.

Критичные моменты: Не допускайте перегрева корпуса микросхемы (риск повреждения кристалла) и механического давления на кристалл. При наличии термозащитной точки на чипе (обычно обозначена точкой/полосой) – минимизируйте воздействие тепла на эту зону.

Ошибка	Последствие	Профилактика
Локальный перегрев	Отслоение дорожек платы	Равномерный прогрев + контроль температуры
Резкий подъем чипа	Обрыв выводов	Плавное поднятие без усилия
Загрязнение флюсом	Короткое замыкание	Тщательная очистка оплеткой и спиртом

После извлечения микросхемы немедленно поместите ее в антистатический контейнер. Проверьте целостность контактных площадок на плате под увеличением. При наличии повреждений потребуется восстановление дорожек токопроводящим лаком перед установкой нового транспондера.

Особенности извлечения разъема механического ключа

Разъем механического ключа в замке зажигания Ford Focus 2 фиксируется стопорным штифтом, требующим аккуратного подхода для демонтажа. Расположен он на тыльной стороне цилиндра замка, доступ к которому возможен только после снятия пластиковых кожухов рулевой колонки. Для работы потребуется тонкая отвертка с плоским шлицем или специализированный инструмент для разблокировки штифтов.

Перед извлечением убедитесь, что ключ переведен в положение «I» (зажигание включено) – это освобождает внутренние фиксаторы. Не прилагайте чрезмерных усилий, чтобы не повредить хрупкий пластиковый корпус разъема или контактные группы, отвечающие за передачу сигнала иммобилайзеру.

Пошаговая последовательность действий

Снимите декоративные накладки рулевой колонки, открутив крепежные винты Torx T20 снизу и по бокам.
Найдите прямоугольный разъем с 6-8 контактами, подключенный к задней части личинки замка зажигания.
Нажмите отверткой на фиксатор-защелку (расположен сверху или сбоку корпуса разъема), одновременно потянув блок проводки от замка.
Проверьте состояние контактов – окислы или загрязнения очистите изопропиловым спиртом.

Типовая проблема	Решение
Заедает фиксатор	Обработайте защелку WD-40, выждите 5 минут
Контактная группа шатается	Загните усики крепления разъема пассатижами

Важно: При установке нового разъема совместите метки на корпусе с пазами на замке до характерного щелчка. Проверните ключ в положение «0» для тестирования фиксации перед сборкой кожухов.

Разборка кнопочного блока: последовательность действий

Кнопочный блок содержит электронные компоненты и крепежные защелки. Разборка требует аккуратности для предотвращения повреждения корпуса или внутренней платы. Подготовьте тонкую плоскую отвертку и чистую рабочую поверхность перед началом работ.

Убедитесь, что металлическая часть ключа извлечена из корпуса. Проверьте наличие всех необходимых инструментов: для успешной разборки понадобится только тонкая отвертка с плоским жалом шириной 2-3 мм. Избегайте использования чрезмерной силы на всех этапах.

Определите расположение защелок
Осмотрите боковые грани корпуса. Защелки находятся в трех точках: по бокам в верхней части и в центре нижнего торца.
Вскрытие первой защелки
Вставьте отвертку в щель между верхней и нижней половинками корпуса сбоку. Аккуратным поворотом инструмента отожмите пластиковый фиксатор до характерного щелчка.
Отсоединение остальных креплений
Повторите процедуру для второй боковой защелки. Последней освобождайте центральную защелку на нижнем торце, придерживая уже открытую часть корпуса.
Разделение половинок
После расстегивания всех фиксаторов плавно разъедините корпус. Внутри расположена плата с кнопками, контактная группа и отсек для батарейки типа CR2032.

Критические моменты при разборке

Не вставляйте отвертку глубже 3 мм – риск повреждения внутренней платы
При заклинивании защелки проверьте направление усилия: фиксаторы срабатывают только при движении перпендикулярно плоскости корпуса
Избегайте контакта металлических частей отвертки с контактами батарейного отсека

Элемент	Особенности демонтажа
Плата с кнопками	Фиксируется пазами, извлекается легким подъемом вверх
Батарейный держатель	Не требует отсоединения, замена элемента питания выполняется на месте
Резиновые прокладки	Остаются в крышке, запрещено смазывать или мочить

Чистка контактов батарейного отсека после разборки

После снятия корпуса ключа осмотрите металлические контакты батарейного отсека. Окислы, грязь или следы коррозии часто становятся причиной нестабильной работы брелока. Используйте лупу для тщательной проверки всех точек соприкосновения с элементами питания.

Аккуратно обработайте контакты ватной палочкой, смоченной в изопропиловом спирте. Двигайтесь от центра к краям, удаляя загрязнения без сильного нажима. Избегайте ацетона или агрессивных растворителей – они могут повредить пластиковые детали отсека.

Инструкция по восстановлению контактов

Подготовьте материалы:
- Изопропиловый спирт (90%+)
- Ушные палочки/ватные диски
- Ластик с абразивной стороной
- Салфетка из микрофибры
Удалите рыхлую коррозию: пройдитесь сухой ватной палочкой по контактам, собирая крупные частицы.
Обезжирьте поверхности: смочите новую палочку спиртом, обработайте контакты круговыми движениями.
Восстановите проводимость: при сильном окислении аккуратно потрите контакты абразивной стороной ластика.
Проведите финальную очистку: протрите зону сухой микрофиброй, удаляя остатки загрязнений.

Важно: перед сборкой удостоверьтесь, что контакты полностью сухие и не имеют ворсинок от ваты. Проверьте упругость металлических пластин – они должны плотно прижимать батарейку при закрытии крышки.

Проверка целостности токопроводящих дорожек платы

Визуально осмотрите плату ключа при ярком освещении, используя лупу при необходимости. Ищите микротрещины, потертости, следы коррозии или вздутия в местах пайки компонентов. Особое внимание уделите зонам вокруг кнопок и контактной площадки батареи – эти участки подвержены механическим нагрузкам.

Для точной диагностики потребуется мультиметр в режиме прозвонки или измерения сопротивления. Снимите показания между критическими точками цепи: контактами микросхемы, выводами кварцевого резонатора, ножками кнопок. Сравните сопротивление соседних дорожек – значительные отклонения указывают на повреждение.

Методика тестирования

Выполняйте проверку по алгоритму:

Отключите элемент питания для исключения ложных замыканий
Очистите плату от загрязнений изопропиловым спиртом
Зафиксируйте щупы мультиметра на начальной и конечной точке дорожки
При обрыве (бесконечное сопротивление) или частичном повреждении (показания выше 10 Ом) отметьте участок маркером

Типичные проблемные зоны на плате:

Компонент	Контрольные точки	Норма сопротивления (Ω)
Кнопка открытия багажника	Выводы 1-2	0-2 (при нажатии)
Тактовая кнопка	Площадка - резистор	≤5
Конденсатор фильтра	Общий провод - +3V	>100k

При обнаружении обрыва:

Зачистите дорожку скальпелем до медного слоя
Нанесите флюс и припаяйте медную перемычку (∅ 0.1 мм)
Покройте ремонтный участок лаком для защиты от окисления

Очистка внутренних поверхностей корпуса от загрязнений

После разборки ключа тщательно осмотрите внутренние полости корпуса на наличие пыли, грязи или следов окисления контактов. Используйте баллончик со сжатым воздухом для удаления крупных частиц из труднодоступных мест, уделяя особое внимание зоне вокруг кнопок и электронной платы.

Для обезжиривания и удаления стойких загрязнений подготовьте ватные палочки, смоченные в изопропиловом спирте. Аккуратно протрите все внутренние поверхности корпуса, избегая излишнего давления на пластиковые крепления. Контакты батарейного отсека очистите ластиком или спиртом для восстановления проводимости.

Пошаговая инструкция

Обработка контактов:
- Проверьте металлические площадки батарейного отсека на окисление
- Аккуратно потрите контакты ластиком для карандашей
- Протрите спиртом для удаления остатков графита
Чистка пазов:
- Удалите засохшую грязь из пазов под кнопки зубочисткой
- Смажьте пазы силиконовой смазкой после высыхания спирта

Контроль качества:

Элемент	Признак чистоты
Плата	Отсутствие пятен и разводов
Контакты	Металлический блеск без темных пятен
Корпус	Чистые пазы, отсутствие ворсинок

Важно: Не используйте воду или абразивные материалы. Дождитесь полного испарения спирта (5-7 минут) перед сборкой. Проверьте отсутствие влаги на плате с помощью лупы – микроскопические капли могут вызвать короткое замыкание.

Замена изношенных резиновых прокладок кнопок

После разборки корпуса ключа внимательно осмотрите резиновые прокладки под кнопками. Со временем они теряют эластичность, трескаются или рвутся, что приводит к неработоспособности клавиш.

Аккуратно извлеките старые прокладки пинцетом или тонкой отверткой, очистите посадочные места от пыли и остатков резины. Убедитесь, что контакты на плате не повреждены и не окислены.

Этапы установки новых прокладок

Подберите идентичные по форме и размеру прокладки (оригинальные или совместимые аналоги)
Установите каждую прокладку в соответствующий паз на плате, совместив выступы с контактными площадками
Проверьте плотность прилегания – резина не должна смещаться при сборке
Аккуратно соберите корпус ключа, избегая перекоса прокладок

Важно: перед окончательной сборкой протестируйте работоспособность всех кнопок, нажимая на них через верхнюю крышку. Если реакции нет – разберите ключ и проверьте правильность позиционирования прокладок.

Для продления срока службы новых элементов избегайте попадания влаги внутрь корпуса и периодически очищайте кнопки спиртовыми салфетками без разборки.

Установка новой батарейки необходимого типа

Перед установкой батарейки CR2032 убедитесь в отсутствии пыли и загрязнений в отсеке ключа. Очистите контакты ватной палочкой, смоченной в изопропиловом спирте, избегая попадания жидкости на пластиковые детали. Проверьте полярность старой батарейки – сторона с маркировкой (+) должна быть обращена к крышке.

Используйте только литиевые элементы питания типа CR2032 напряжением 3V от проверенных производителей (Panasonic, Duracell, Varta). Поддельные батарейки могут привести к сбоям в работе иммобилайзера. Не прикасайтесь к контактам пальцами – кожный жир вызывает окисление.

Пошаговая замена элемента питания

Вставьте новую батарейку в гнездо, совместив знак "+" на элементе с символом "+" на корпусе ключа
Легко надавите на край батарейки до щелчка, обеспечивая плотный контакт с клеммами
Убедитесь, что элемент не смещается и не выступает за плоскость корпуса

Ошибка	Последствие	Решение
Перевёрнутая установка	Неработоспособность ключа	Проверить маркировку перед монтажом
Использование батареек LR44/AG13	Быстрый разряд	Применять только CR2032

После установки немедленно соберите корпус ключа, избегая перекоса половинок. Нажмите кнопки открытия багажника и центрального замка для проверки работоспособности. При отсутствии реакции:

Повторно разберите ключ и проверьте контакт батарейки с клеммами
Убедитесь в отсутствии заводского защитного покрытия на элементах питания
Протестируйте батарейку мультиметром (напряжение ≥3V)

Сборка платы: правильная ориентация компонентов

Перед установкой элементов на плату ключа внимательно изучите их маркировку и расположение контактов. Микросхемы, транзисторы и диоды имеют строгую полярность – неправильная установка выведет их из строя при первом включении. Найдите ключ-метку на корпусе (точку, треугольник или фаску) и соотнесите с обозначением на печатной плате.

Особенно критична ориентация для электролитических конденсаторов: длинная ножка соответствует плюсовому контакту, а на корпусе отрицательный полюс помечен светлой полосой. На самой плате "+" обычно обозначен квадратной контактной площадкой или символом "+". Светодиоды также монтируются с учетом полярности: катод (короткая ножка/срез на корпусе) должен совпадать с минусовой зоной.

Порядок действий и контрольные точки

Соблюдайте последовательность монтажа, рекомендованную в технической документации к чипу immobilizer:

Сначала установите плоские компоненты без полярности: резисторы, керамические конденсаторы
Затем монтируйте кварцевый резонатор (обычно обозначен "X1") – его ориентация не принципиальна
Аккуратно впаяйте микросхему, совместив метку на корпусе с шелкографией на плате
Установите электролитические конденсаторы, контролируя соответствие полярности
В последнюю очередь вмонтируйте батарейный отсек, проверив "+/-" разъемов

После пайки обязателен визуальный контроль:

Отсутствие перемычек между контактами микросхем
Правильность расположения диодов и транзисторов
Отсутствие перегрева компонентов (потемнение корпусов)
Качество пайки (ровный блеск припоя без шариков)

Компонент	Метка полярности	Обозначение на плате
Микросхема	Точка у 1-го пина / фаска	Белый квадрат или "1"
Электроконденсатор	Серая полоса (минус)	"+" или заштрихованная область
Диод	Кольцо на катоде	Вертикальная линия на символе
Светодиод	Срез корпуса / короткая ножка	Плоская грань на круге

Важно: при установке батарейного отсека перепроверьте соответствие "+" на контактах и элементе питания. Окончательную проверку работоспособности выполняйте только после полной сборки корпуса ключа.

Установка механического ключа в посадочное место

После снятия декоративной заглушки аккуратно очистите посадочное место от пыли и мусора, используя сжатый воздух или мягкую кисть. Убедитесь, что фиксирующие пазы внутри замка свободны от посторонних частиц.

Возьмите механический ключ и совместите его бороздки с направляющими элементами в скважине замка. Держите ключ строго перпендикулярно плоскости замка зажигания, избегая перекосов.

Порядок действий

Введите ключ в скважину до первого тактильного упора
Плавно надавите до характерного щелчка фиксатора
Проверьте глубину посадки: ключ не должен выступать более чем на 2-3 мм

Критические моменты:

Не прилагайте чрезмерных усилий при установке
При сопротивлении проверьте совпадение меток на ключе и замке
Избегайте покачиваний из стороны в сторону

Проблема	Решение
Ключ не входит до конца	Извлеките и повторно совместите шлицы
Отсутствует щелчок фиксатора	Проверьте целостность пружинного механизма

После успешной установки проверните ключ в положение «ACC» для тестирования контактов. Убедитесь в отсутствии люфта и плавности хода.

Соединение половинок корпуса без перекосов

Плотно прижмите обе части корпуса, совместив крепежные столбики и пазы. Убедитесь, что электронная плата и металлический ключ не выступают за посадочные места. Фиксируйте пальцами корпус по периметру, контролируя отсутствие щелей между половинками.

Начинайте защелкивание с угла, противоположного штырьку батарейки. Последовательно продвигайтесь по контуру, нажимая до характерного щелчка каждого фиксатора. Особое внимание уделите зоне возле кнопок – перекос здесь приводит к залипанию клавиш.

Критические моменты сборки

При соединении категорически запрещено:

Прикладывать силу молотком или стучать корпусом о твердые поверхности
Сдавливать корпус в районе ЖК-экрана (риск трещин)
Оставлять провисание пластика между защелками

Признаки правильной сборки:

Равномерный зазор 0.2-0.3 мм по всему шву
Отсутствие скрипа при нажатии на корпус
Кнопки срабатывают без усилия и возвращаются в исходное положение

Ошибка	Последствие
Перекос крепежных штифтов	Невозможность полной сборки, поломка фиксаторов
Смещение резиновых прокладок	Проникновение влаги, залипание кнопок
Зажатие шлейфа дисплея	Отсутствие подсветки, мерцание экрана

Если половинки не соединяются даже при легком нажатии – немедленно прекратите сборку. Разберите корпус и проверьте позиционирование внутренних компонентов. Частая причина – батарейный отсек, сместившийся при установке элемента питания.

Контроль защелкивания всех фиксаторов при сборке

После установки всех компонентов ключа в корпус, последовательно проверьте каждый фиксатор на характерный щелчок. Особое внимание уделите креплению батарейки, фиксаторам платы электронного чипа и механическим защелкам корпуса. Пропуск даже одного фиксатора приведет к неработоспособности ключа или его самопроизвольному разбору.

Используйте тонкую пластиковую карту или неметаллический пинцет для точечного нажатия на каждый фиксатор через технологические пазы корпуса. Убедитесь, что все элементы плотно прилегают к посадочным местам без перекосов и зазоров. Проверку выполняйте при хорошем освещении, медленно поворачивая корпус для визуального контроля со всех сторон.

Критические точки фиксации

Батарейный отсек: нажмите на край батарейки до щелчка, проверьте отсутствие люфта
Электронная плата: убедитесь, что монтажные усики полностью вошли в пазы корпуса
Механические защелки корпуса: при соединении половинок должен раздаться четкий двойной щелчок
Кнопки: проверьте равномерный ход без залипания после фиксации платы

Тип фиксатора	Признак корректной установки
Боковые защелки корпуса	Отсутствие видимой линии стыка между половинками
Крепление чипа	Неподвижность платы при легком покачивании
Фиксатор батарейки	Плотное прилегание металлической контактной пластины

После сборки встряхните ключ рядом с ухом – посторонние звуки (стук, дребезжание) указывают на ненадежную фиксацию компонентов. Дополнительно проверьте работоспособность всех кнопок до окончательной установки батарейки.

Проверка работоспособности кнопок после сборки

После полной сборки корпуса ключа, но до установки аккумумулятора, плотно зажмите корпус руками, обеспечивая равномерное прилегание всех частей. Это гарантирует корректный контакт между кнопками, платой и резиновыми мембранами, которые могли сместиться в процессе сборки.

Вставьте батарейку в отсек, соблюдая полярность, и закройте крышку до щелчка. Убедитесь, что корпус не имеет зазоров и все крепежные элементы полностью зафиксированы. Любой перекос может блокировать работу кнопок.

Последовательность тестирования функций

Нажмите каждую кнопку поочередно, контролируя результат:

Открытие/закрытие дверей (значок замка):
Проверьте реакцию автомобиля на расстоянии 5–10 метров
Багажник (иконка открытого чемодана):
Удерживайте 2 секунды – крышка багажника должна разблокироваться
Паника (тревожная сирена):
Должен сработать звуковой сигнал и мигание фар

При отсутствии реакции:

Снова разберите ключ и проверьте положение контактных площадок на плате
Убедитесь, что резиновые прокладки не деформированы и лежат строго над кнопками
Протрите контакты батареи и платы спиртовой салфеткой

Тестирование электромеханических функций ключа

Проверьте состояние батарейки мультиметром: напряжение должно быть не менее 2,8-3V. При показателях ниже 2,7V элемент питания требует замены. Используйте только литиевые батарейки типа CR2032 для корректной работы.

Протестируйте кнопки дистанционного управления на расстоянии 5-10 метров от автомобиля. Нажимайте последовательно все клавиши (открытие/закрытие дверей, багажник), наблюдая за синхронным срабатыванием световой индикации на ключе и реакцией замков.

Этапы диагностики механических компонентов

Выкидной ключ: извлеките механическую часть из корпуса, проверьте плавность хода пружинного механизма. Резкие заедания свидетельствуют о загрязнении или поломке штифтов.
Фиксация в замке: вставьте металлический ключ в дверной замок, проверьте свободное проворачивание без перекосов. Тугое вращение требует очистки контактов WD-40.
Электромеханический блок: при нажатии кнопки открытия багажника должен четко слышаться щелчок реле внутри корпуса брелока.

Для проверки чипа иммобилайзера выполните тестовый запуск двигателя: вставьте ключ в замок зажигания, удерживая его в положении "ON" 3-5 секунд. Мигание лампы иммобилайзера на приборной панели указывает на сбой синхронизации.

Признак неисправности	Возможная причина
Ключ не реагирует на кнопки	Разряжена батарея, повреждена плата
Двери открываются только с 3-й попытки	Износ контактов кнопок, помехи радиосигнала
Двигатель глохнет через 2 секунды	Ошибка чипа иммобилайзера

Сравните работу тестируемого ключа с запасным. Разница в дистанции срабатывания или скорости отклика авто подтверждает неисправность. При отсутствии резервного экземпляра обратитесь к официальному дилеру для аппаратной диагностики сигнальных кодов.

Проверка распознавания ключа системой автомобиля

После завершения сборки ключа необходимо убедиться, что автомобиль корректно распознает его. Для этого поднесите восстановленный ключ к кнопке "Старт/Стоп" на рулевой колонке или центральной консоли, даже если батарейка еще не установлена. Удерживайте ключ непосредственно возле этой зоны в течение 5-10 секунд.

При исправной работе системы иммобилайзера на приборной панели должны погаснуть предупреждающие индикаторы (обычно значок ключа или замка). Одновременно с этим раздастся характерный щелчок блокировки рулевой колонки. Если вместо этого сигнализация продолжает мигать или стартер не реагирует, потребуется дополнительная диагностика.

Типичные проблемы и решения

Ключ не определяется: Повторно проверьте ориентацию чипа в корпусе (меткой к кнопкам). Убедитесь в отсутствии повреждений антенны иммобилайзера вокруг замка зажигания.
Индикатор иммобилайзера мигает: Возможно, чип неплотно прилегает к считывающей катушке. Попробуйте перезапустить процедуру, вынув ключ из автомобиля на 2 минуты.
Запуск происходит, но сигнализация срабатывает: Требуется перепрограммирование ключа через диагностический сканер (например, Forscan) или у официального дилера.

Симптом	Вероятная причина	Действие
Постоянный красный значок ключа	Сбой синхронизации	Повторите прикладывание 3-4 раза с интервалом в 10 секунд
Двигатель глохнет через 2-3 секунды	Ошибка идентификации	Проверьте целостность чипа (трещины, сколы)

Важно: Если автомобиль оснащен системой "Ford PATS", для активации нового ключа может потребоваться наличие двух рабочих запрограммированных ключей. При их отсутствии обратитесь в сервис.

Обработка стыков корпуса для влагозащиты

После разборки корпуса ключа тщательно осмотрите уплотнительные резинки и посадочные места под них. Удалите старую засохшую смазку, пыль и мусор ватной палочкой, смоченной в изопропиловом спирте. Проверьте целостность резиновых элементов – трещины или деформация требуют замены.

Нанесите тонкий слой диэлектрической силиконовой смазки (например, Liqui Melly Silicone Fett) на уплотнители и стыковочные канавки корпуса. Излишки удалите салфеткой – избыток состава может препятствовать плотному прилеганию половинок. Избегайте контакта смазки с электронными компонентами и контактами батареи.

Критические этапы герметизации

Соберите корпус без платы для проверки плотности прилегания – зазоры недопустимы
Нанесите каплю герметика (Loctite 577 или аналог) в места примыкания кнопок к корпусу
Обработайте стык половинок корпуса по периметру прозрачным силиконовым герметиком для электроники
Сразу после нанесения состава плотно сожмите детали на 30 секунд

Материал	Назначение	Важно!
Силиконовая смазка	Защита резиновых уплотнителей	Только диэлектрические составы
Силиконовый герметик	Гидроизоляция швов	Без кислотных компонентов

Не используйте термоклей или эпоксидные смолы – они разрушают пластик и делают невозможным повторную разборку. Контролируйте количество герметика: выступившие излишки сразу удаляйте зубочисткой. Собранный ключ оставьте на 12 часов для полимеризации состава перед эксплуатацией.

Регулировка жесткости хода механического ключа

Жесткость поворота ключа в замке зажигания Ford Focus 2 обычно связана с износом штифтов или недостатком смазки в личинке. Проблема проявляется затрудненным проворотом между позициями ACC/ON/START. Для регулировки потребуется частичная разборка рулевой колонки и доступ к механизму замка.

Перед началом работ отключите минусовую клемму аккумулятора. Подготовьте набор Torx-бит (T10-T20), пластиковый монтажный инструмент, графитовую смазку в спрее и ватные палочки. Избегайте использования жидких масел – они притягивают пыль.

Процедура регулировки механизма

Снимите нижний кожух рулевой колонки, открутив 4 винта Torx. Аккуратно подденьте пластиковые клипсы верхнего кожуха отверткой с защитой. После демонтажа вы получите доступ к личинке замка зажигания.

Вставьте ключ в положение "ON"
Нажмите скрытый фиксатор через технологическое отверстие справа от личинки
Извлеките личинку вместе с ключом плавным движением вперед

Этапы обслуживания:

Очистите штифты от загрязнений ватной палочкой с WD-40
Нанесите графитовую смазку на движущиеся элементы через замочную скважину
Проверните ключ 10-15 раз для распределения смазки

Проблема	Решение
Ключ туго поворачивается в START	Усиленная смазка пружинного механизма
Заклинивание в положении ACC	Чистка фиксаторных шариков
Скрежет при повороте	Замена деформированных штифтов

После обработки установите личинку обратно до щелчка фиксатора. Проверьте ход ключа до сборки кожухов. Если жесткость сохраняется – возможен износ направляющих или поломка пружины секретки. В этом случае потребуется замена личинки с перекодировкой под оригинальный ключ.

Особенности повторной синхронизации ключа с авто

Процедура повторной синхронизации иммобилайзера необходима при замене батарейки в ключе или после сбоя сигнала. Важно выполнять действия строго в указанной последовательности, иначе система безопасности может заблокировать запуск двигателя.

Убедитесь, что используете оригинальный ключ с исправным чипом. Проверьте заряд батареи авто – напряжение ниже 12В часто вызывает ошибки синхронизации. Все манипуляции необходимо начинать не позднее 10 секунд после извлечения ключа из замка зажигания.

Пошаговая процедура синхронизации

Вставьте ключ в замок зажигания и поверните в положение I (зажигание включено).
Нажмите и удерживайте кнопку открытия багажника на ключе в течение 4-5 секунд.
Быстро вытащите ключ из замка зажигания.
Нажмите любую кнопку на брелоке – должен сработать центральный замок.
Запустите двигатель для подтверждения синхронизации.

При неудачной попытке выждите 2 минуты перед повторением действий. Если синхронизация не удалась после 3-х циклов:

Проверьте батарейку в ключе (номинал 3В CR2032)
Исключите помехи от электронных устройств рядом с замком зажигания
Протестируйте резервный ключ

Ситуация	Рекомендация
Ключ не программируется	Диагностика иммобилайзера через Ford IDS
Срабатывает сигнализация	Отключите АКБ на 15 минут перед повторной попыткой

Для ключей с функцией keyless go процедура требует подключения диагностического оборудования. При замене ключа целиком синхронизацию выполняют только в сервисном центре – потребуется PIN-код иммобилайзера из карты владельца.

Список источников

При подготовке материала использовались технические ресурсы и практические руководства.

Основные источники информации перечислены ниже.

Официальное руководство по эксплуатации Ford Focus 2 (русскоязычная версия)
Форумы владельцев Ford Focus (Focus2.ru, Drive2.ru/Ford/Focus)
Видеоинструкции на платформах YouTube и RuTube по разборке брелоков
Технические мануалы Autodata и Haynes Manuals
Статьи на автомобильных порталах: AutoVzlet, AutoRelease, Иксора
Специализированные блоги по ремонту автоэлектроники
Опыт мастеров автосервисов, специализирующихся на Ford
