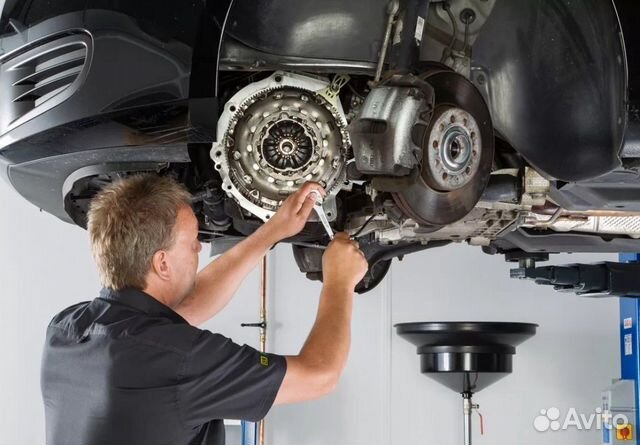

Ремонт трансмиссии и сцепления - замена диска и другие работы

Статья обновлена: 18.08.2025

Трансмиссия – критически важная система любого автомобиля с механической или роботизированной коробкой передач. Её исправность напрямую влияет на безопасность движения, динамику и комфорт управления транспортным средством.

Со временем диск сцепления подвергается естественному износу фрикционных накладок. Появление специфических признаков – проскальзывания, рывков при старте, вибраций педали или посторонних шумов – сигнализирует о необходимости диагностики.

Своевременный ремонт сцепления, включающий профессиональную замену изношенных компонентов (диска, корзины, выжимного подшипника), восстановит чёткость переключения передач и предотвратит дорогостоящий ремонт маховика или коробки передач. Пренебрежение этими работами ведёт к полной потере управляемости автомобилем.

Проверка уровня и состояния трансмиссионного масла

Проверка уровня трансмиссионного масла выполняется на холодном или прогретом агрегате в зависимости от требований производителя автомобиля. Для доступа к контрольной пробке или щупу коробки передач может потребоваться снять элементы защиты двигателя или поднять машину на подъемнике. Уровень должен находиться между метками MIN и MAX на щупе либо соответствовать нижнему краю заливного отверстия при снятой пробке.

Оценка состояния масла проводится визуально и по запаху после забора образца щупом или через сливное отверстие. Основные признаки деградации: потемнение до черного цвета, наличие металлической стружки, ощутимые посторонние запахи (гари, горелого), изменение консистенции (излишняя густота или водянистость). Наличие эмульсии (белесой пены) свидетельствует о попадании влаги или охлаждающей жидкости в систему.

Критерии оценки и последствия использования некондиционного масла

• Цвет: Свежее масло – прозрачное с янтарным/зеленоватым оттенком. Эксплуатационное старение вызывает потемнение, но черный цвет указывает на критичный износ.
• Запах: Резкий запах гари сигнализирует о перегреве компонентов сцепления или подшипников.
• Примеси: Крупная металлическая стружка – признак разрушения шестерен или подшипников, мелкая взвесь (на магните пробки) – норма при пробеге свыше 50 тыс. км.

Игнорирование низкого уровня или неудовлетворительного состояния масла приводит к ускоренному износу синхронизаторов, подшипников качения, шестерен и вилок переключения. Возникают трудности с включением передач, посторонние шумы (вой, гул), возможно блокирование трансмиссии.

Параметр	Нормальное состояние	Требует замены
Уровень	Между MIN/MAX на щупе	Ниже MIN, выше MAX
Цвет	Прозрачный, без помутнений	Непрозрачный черный/коричневый
Консистенция	Однородная, без сгустков	Наличие эмульсии, инородных включений

Тест свободного хода педали сцепления

Свободный ход педали сцепления – это расстояние, которое педаль проходит без сопротивления до момента начала выключения сцепления. Неправильная регулировка приводит к пробуксовке или неполному включению дисков, вызывая ускоренный износ.

Для проверки установите линейку рядом с педалью: зафиксируйте начальную позицию в состоянии покоя, затем нажмите рукой до появления ощутимого сопротивления. Разница между точками – величина свободного хода. Сравните результат с нормой производителя (обычно 10–20 мм).

Порядок регулировки

При отклонениях выполните коррекцию:

1. Ослабьте контргайку на тяге или тросе сцепления.
2. Вращайте регулировочную гайку для изменения длины привода.
3. Затяните контргайку после достижения нужного значения.
4. Проверьте работу сцепления при запущенном двигателе.

Проблема	Признак	Риски
Малый ход	Пробуксовка под нагрузкой	Перегрев диска
Большой ход	Сцепление "ведёт", затруднённое переключение	Износ вилки выжима

Важно: После замены диска всегда проверяйте свободный ход – новая деталь меняет геометрию узла. Игнорирование теста сокращает ресурс корзины и выжимного подшипника.

Выявление посторонних звуков при работе коробки передач

Диагностика посторонних шумов требует последовательной проверки узлов трансмиссии при работающем двигателе и во время движения. Важно определить условия возникновения звука: на холостом ходу, при переключении передач, под нагрузкой или накатом, что сужает круг возможных причин.

Использование стетоскопа помогает локализовать источник вибраций. Предварительно исключают шумы от смежных систем: выжимного подшипника сцепления, ШРУСов, ступичных подшипников и карданного вала. Проверка уровня и состояния масла в КПП обязательна перед углубленной диагностикой.

Характерные звуки и их причины

Тип звука	Возможные причины	Условия проявления
Гул, вой	Износ подшипников валов, недостаток масла	Усиливается с ростом скорости
Скрежет	Повреждение синхронизаторов, деформация вилки сцепления	При переключении передач
Щелчки, стук	Люфт шестерен, износ шлицов, трещины в картере	На холостом ходу или при сбросе газа
Визг	Проблемы с подшипником первичного вала	При выжатом сцеплении

Для точной диагностики выполняют:

1. Тест на разных скоростях: фиксация изменений тональности при разгоне/торможении
2. Проверку под нагрузкой: удержание передачи в горку при 2000-3000 об/мин
3. Анализ шума в нейтрали: исчезновение гула при выжиме сцепления указывает на износ подшипника первичного вала

Важно! Продолжительный гул при движении накатом чаще свидетельствует о неисправности подшипников вторичного вала или дифференциала. Визуальный осмотр внутренних компонентов обязателен после слива масла – наличие металлической стружки подтверждает механические повреждения шестерен.

Подготовка инструментов для демонтажа коробки передач

Перед началом работ соберите полный комплект оборудования для безопасного и эффективного снятия КПП. Отсутствие даже одного ключа потребует прерывания процесса и поиска недостающего инструмента, что увеличит время ремонта. Убедитесь в исправности подъёмных устройств и надёжности креплений перед подъёмом тяжёлых узлов.

Расположите инструменты в зоне доступности возле смотровой ямы или подъёмника. Сгруппируйте их по назначению: крепёжные элементы в отдельные контейнеры, измерительные приборы защитите от падений. Проверьте наличие всех позиций по заранее составленному чек-листу для исключения форс-мажоров во время демонтажа.

Обязательный набор инструментов

• Головки и трещотки: комплект на 8-19 мм, удлинители 150-300 мм, карданный шарнир
• Ключи: рожковые (10-22 мм), накидные (13-17 мм), Torx T40-T55
• Демонтажные приспособления: съёмник шаровых опор, съёмник ШРУС, стяжки пружин сцепления
• Крепёжные элементы: проставки для защиты вала, контейнеры для болтов с маркировкой посадочных мест

Дополнительное оборудование

1. Гидравлическая тележка или домкрат с грузоподъёмностью от 300 кг
2. Опорная станина с регулируемыми лапами для фиксации КПП
3. Диагностический сканер для сброса ошибок ЭБУ после отсоединения разъёмов
4. Металлическая щётка и аэрозольный очиститель контактов

Тип защиты	Инструменты	Назначение
Персональная	Очки, перчатки, бахилы	Защита от технических жидкостей
Техническая	Защитные колпачки на шлицы, малярная лента	Предотвращение повреждения валов и разъёмов

Снятие аккумулятора и защитного кожуха двигателя

Отключите массу автомобиля, ослабив ключом на 10 мм гайку клеммы «минус» на аккумуляторе и сняв провод с токовывода. Повторите операцию для плюсовой клеммы, соблюдая осторожность для исключения короткого замыкания. Извлеките аккумуляторную батарею, предварительно демонтировав фиксирующую планку или рамку крепления.

Удалите защитный кожух двигателя, расположенный под капотом в нижней части моторного отсека. Для этого последовательно выкрутите все крепежные элементы (болты, винты или пластиковые клипсы) по периметру конструкции. При работе с клипсами используйте плоскую отвертку или специальный съемник для аккуратного выведения фиксаторов без повреждения.

Ключевые этапы работ

• Отсоединение клемм АКБ: сначала «минус», затем «плюс»
• Демонтаж крепежа аккумулятора: планок, скоб или рамок
• Извлечение батареи с контролем положения для исключения пролива электролита
• Идентификация типа крепления кожуха: болты (ключи на 8-10 мм), клипсы (съемник) или комбинированный вариант
• Последовательное удаление крепежа по диагонали для равномерного снятия нагрузки

Уложите снятый кожух на ровную чистую поверхность во избежание деформации. Проверьте состояние уплотнителей и крепежных втулок – при наличии трещин или разрушений детали подлежат замене. Важно: перед дальнейшими работами очистите прилегающие к двигателю поверхности от загрязнений.

Отсоединение стартера и проводов от трансмиссии

Перед демонтажем трансмиссии необходимо обесточить систему, отсоединив клеммы аккумулятора. Убедитесь, что ключ зажигания извлечён, а стояночный тормоз активирован для предотвращения случайного движения автомобиля.

Тщательно осмотрите зону вокруг стартера на предмет возможных препятствий: шланги охлаждения, топливные магистрали или элементы проводки. При наличии загрязнений очистите корпус стартера и разъёмы от масляных потёков или пыли для удобства работы.

Порядок демонтажа

1. Отсоедините силовой кабель (+12В) от втягивающего реле:
   • Ослабьте гайку крепления ключом на 13 мм
   • Снимите клемму с контактного болта
2. Отключите управляющий разъём:
   • Нажмите фиксатор пластикового коннектора
   • Плавно потяните разъём вдоль оси штекера
3. Выкрутите крепёжные болты стартера:

   Тип двигателя	Количество болтов	Размер головки
   Бензиновый	2-3	15-17 мм
   Дизельный	3-4	17-19 мм

4. Извлеките стартер, поддерживая корпус снизу:
   • При застревании аккуратно расшатайте узел без рывков
   • Проверьте отсутствие скрытых кронштейнов

После демонтажа закройте отверстие в картере сцепления чистой ветошью для защиты от попадания посторонних предметов. Монтажные болты стартера и клеммы сложите в отдельную маркированную ёмкость во избежание потерь.

Демонтаж приводных валов из КПП

Отсоединение приводных валов от коробки переключения передач (КПП) – обязательный этап перед снятием трансмиссии для ремонта сцепления или замены диска. Работу начинают после установки автомобиля на подъёмник или эстакаду, снятия колёс и отключения АКБ. Предварительно подготовьте ёмкость для слива трансмиссионного масла, если его уровень высок или требует замены.

Ключевые риски при демонтаже – повреждение пыльников ШРУСа или сальников КПП. Убедитесь в наличии новых стопорных колец и сальников перед началом работ. Фиксацию валов в ступицах колеса обычно снимают после отсоединения от КПП, но последовательность может зависеть от конструкции авто.

Пошаговая процедура демонтажа

1. Выкрутите сливную пробку КПП для удаления масла (при необходимости).
2. Отсоедините шаровые опоры или наконечники рулевых тяг для увеличения хода ступицы.
3. Снимите стопорную гайку ШРУСа в ступице колеса:
   • Зафиксируйте тормоз, сорвите гайку ключом при опущенном авто
   • Окончательно выкрутите после подъёма и снятия колеса
4. Выпрессуйте ШРУС из ступицы съёмником, не допуская ударов по валу.
5. Отсоедините вал от КПП:
   • Подденьте монтировкой внутренний ШРУС в месте контакта с фланцем КПП
   • Примените равномерное усилие, пока вал не выйдет из шлицев
6. Извлеките вал из полости КПП, избегая перекоса.

Критические моменты:

Фиксация вала в КПП	Стопорное кольцо на шлицах ШРУСа. Не прикладывать резкую нагрузку
Защита сальника	Закройте отверстие КПП чистой ветошью сразу после извлечения вала
Ориентация	Пометьте левый/правый вал и положение фланцев для корректной сборки

После демонтажа проверьте состояние шлицев вала, сальников КПП и пыльников ШРУСов. Повреждённые уплотнители подлежат замене для предотвращения течи масла. Установку новых валов выполняйте с обязательной заменой стопорных колец.

Отключение тросов и тяг управления сцеплением

Перед демонтажом узла сцепления необходимо полностью отсоединить элементы управления, передающие усилие от педали к вилке выключения. Это обеспечивает свободный доступ к корзине сцепления и исключает повреждение тяг или тросов при снятии коробки передач.

Начинайте с визуального определения типа привода: тросовый или гидравлический с механической тягой. Осмотрите точки крепления на КПП и кузове, отметив фиксаторы и регулировочные гайки. Очистите резьбовые соединения от загрязнений проникающей жидкостью для облегчения откручивания.

Процедура демонтажа

Для тросовых систем:

1. Ослабьте контргайку регулировочной муфты на наконечнике троса возле вилки сцепления.
2. Снимите стопорную шайбу или разжимную пружинную скобу, фиксирующую внешнюю оболочку троса в кронштейне КПП.
3. Отсоедините внутренний трос от рычага (вилки) выжимного подшипника, сжав фиксатор типа "усы" или выкрутив шплинт.
4. Выдавите поворотный пластиковый держатель из отверстия в кузовном кронштейне, освобождая трос для извлечения.

Для тяг (рычажных систем):

• Отсоедините нижний шарнир тяги от вилки сцепления, сняв стопорное кольцо и выбив палец съемником.
• Открутите верхний крепеж кронштейна тяги к кузову, предварительно отметив положение регулировочных прокладок.
• Извлеките промежуточный вал или реактивную тягу, отсоединив её от педального узла в салоне через технологическое отверстие.

Тип привода	Критичные моменты	Инструмент
Тросовый	Не перегибать трос при хранении	Плоскогубцы, съемник шплинтов
Рычажный	Маркировать регулировочные шайбы	Молоток, пробойник, шестигранники

Проверьте состояние отсоединенных компонентов: износ втулок шарниров, коррозию тяг, повреждение оплетки троса. Замените дефектные детали при сборке. Установку производите в обратной последовательности с обязательной последующей регулировкой свободного хода педали.

Фиксация двигателя перед снятием коробки передач

Перед демонтажом коробки передач необходимо надёжно зафиксировать двигатель для предотвращения его смещения или опрокидывания. Вес силового агрегата при отсоединении коробки создаёт критическую нагрузку на точки крепления, что без дополнительной поддержки может привести к деформации подушек или падению двигателя.

Для безопасного выполнения работ требуется обеспечить статичное положение двигателя с помощью специализированных приспособлений. Игнорирование этого этапа значительно повышает риск повреждения компонентов подкапотного пространства, топливных магистралей, проводки или радиатора, а также создаёт угрозу травмирования персонала.

Способы фиксации двигателя

1. Использование опорной стойки: Установка телескопической опоры с регулируемой высотой под масляный поддон (с деревянной проставкой для защиты). Требует контроля центра тяжести.
2. Подвес на монтажной балке: Крепление двигателя цепями или ремнями к поперечной балке, зафиксированной на стойках смотровой ямы/подъёмника.
3. Кронштейны на раме: Применение штатных резьбовых отверстиц в блоке цилиндров для монтажа стабилизирующих кронштейнов, соединённых с элементами кузова.

Материал защиты	Область контакта	Назначение
Резиновая прокладка	Опорная стойка / поддон	Предотвращение соскальзывания
Деревянный брусок	Гидравлический домкрат	Распределение нагрузки
Тканевая обмотка	Цепи/ремни	Защита поверхностей от царапин

Контрольные действия после фиксации: Проверить отсутствие нагрузки на шланги/провода, убедиться в свободном ходе подвески, раскачать двигатель рукой для теста устойчивости. Запрещено использовать для подпорки случайные предметы (кирпичи, металлические обрезки) – они не гарантируют стабильность.

Техника демонтажа опор КПП и карданного вала

Демонтаж опор коробки переключения передач и карданного вала требует строгого соблюдения последовательности действий для предотвращения повреждений смежных узлов. Необходимо обеспечить стабильную фиксацию трансмиссии и двигателя перед началом работ, так как неправильное положение агрегатов создаст опасную нагрузку на кузовные элементы.

Обязательно подготовьте подходящие подставки или домкраты с резиновыми прокладками для поддержки КПП после снятия опор. Проверьте доступ к крепежным элементам: при необходимости демонтируйте выхлопную систему, элементы защиты днища или теплоизоляционные экраны, мешающие свободному доступу к карданному валу и кронштейнам.

Последовательность операций

1. Демонтаж карданного вала:
   • Очистите фланцы и крепеж от грязи
   • Отметьте взаимное положение вала и редуктора метками
   • Открутите гайки крепления фланцев крест-накрест
   • Сдвиньте вал вдоль шлицев для разъединения
2. Снятие опор КПП:
   • Ослабьте болты крепления кронштейнов к кузову
   • Плавно опустите коробку на подготовленную подставку
   • Полностью выкрутите крепежные элементы
   • Извлеките опоры вместе с демпфирующими втулками

Элемент	Тип крепежа	Момент затяжки (Нм)
Фланец кардана	Болты M12	75-90
Кронштейн опоры КПП	Болты M14	90-110
Кузовная часть опоры	Гайки M10	45-60

При установке новых опор контролируйте соосность коробки передач и двигателя с помощью монтажной линейки. Запрещается использование ударного инструмента при затяжке втулок с резинометаллическими элементами – это вызывает деформацию демпферов. Обязательно проверьте отсутствие перекоса КПП перед финальной затяжкой крепежа.

Извлечение коробки передач из подкапотного пространства

Перед началом работ убедитесь в наличии необходимого оборудования: домкрата, подставок под автомобиль, комплекта головок и воротков, съёмника ступиц, а также помощника для страховки. Отключите аккумулятор и слейте трансмиссионную жидкость через сливное отверстие коробки передач, предварительно подставив ёмкость.

Отсоедините все компоненты, препятствующие демонтажу: стартер, датчики скорости и заднего хода, трос сцепления или гидравлическую магистраль, кронштейны проводов. Снимите приводные валы – выпрессуйте ШРУСы из ступиц колес, затем аккуратно вытащите их из КПП, избегая повреждения сальников.

Ключевые этапы демонтажа

Фиксация двигателя: Установите поддерживающую скобу на силовой агрегат через проушины ГБЦ или специальные точки крепления. Используйте цепную стяжку или регулируемую опору для предотвращения перекоса при снятии КПП.

Поддержка коробки: Подведите трансмиссионный домкрат или тележку под картер коробки передач. Зафиксируйте КПП ремнями во избежание соскальзывания. При отсутствии оборудования потребуется физическая поддержка узла помощником.

1. Выкрутите болты крепления КПП к двигателю:
   • Верхние болты – через капотное пространство
   • Нижние и боковые – из смотровой ямы
2. Сдвиньте коробку передач по направляющим шпилькам
3. Отведите узел от двигателя на 5-7 см для разъединения первичного вала
4. Опустите коробку передач домкратом на 15-20 см
5. Наклоните агрегат назад для освобождения пространства
6. Извлеките КПП из-под автомобиля

Важно: Контролируйте положение сцепления – выпавший диск или корзина потребуют повторной центровки. При закисании шпилек используйте проникающую смазку и съёмник. Избегайте перегиба тросов и проводов при перемещении агрегата.

Риск	Мера предосторожности
Повреждение маховика	Фиксируйте КПП строго параллельно двигателю
Обрыв проводов	Проверьте отключение всех разъёмов
Деформация валов	Не допускайте провисания КПП на первичном валу

Визуальный осмотр корпуса трансмиссии на трещины

Тщательно очистите корпус трансмиссии от грязи, масляных подтеков и дорожных отложений с помощью щетки и растворителя. Уделите особое внимание стыкам фланцев, местам крепления подушек двигателя и зонам вокруг сливных/заливных пробок. Обеспечьте хорошее освещение рабочей зоны, используя переносную лампу или фонарь для выявления малозаметных дефектов.

Визуально сканируйте всю поверхность корпуса, включая труднодоступные участки возле приводных валов и картера сцепления. Проверяйте как наружные, так и внутренние поверхности (при наличии доступа через технологические отверстия). Обращайте внимание на характерные зоны риска: точки крепления к кузову, участки возле кронштейнов и ребер жесткости, а также зоны вокруг подшипниковых опор.

Ключевые этапы и признаки повреждений

При осмотре ищите следующие типы дефектов:

• Явные сквозные трещины с видимым раскрытием
• Сетку паутинкообразных микротрещин (часто возле болтовых соединений)
• Масляные потёки, не связанные с уплотнениями
• Деформации плоскостей прилегания к двигателю или картеру сцепления

Для подтверждения сомнительных дефектов используйте методы:

1. Нанесение проникающей жидкости (дефектоскопия)
2. Аккуратное простукивание молотком (звонкий звук указывает на трещину)
3. Применение увеличительного стекла для микротрещин

Локализация дефекта	Вероятная причина	Рекомендуемое действие
По периметру фланца крепления к ДВС	Перетяжка болтов, вибрационные нагрузки	Замена корпуса, проверка соосности
Район крепления реактивной тяги	Ударные нагрузки (наезд на препятствие)	Аргонодуговая сварка с предварительным нагревом
Верхняя часть картера над шестернями	Термические напряжения, коррозия	Оценка глубины повреждения, заварка

Важно: Любая трещина в корпусе требует обязательного устранения! Эксплуатация с повреждениями приводит к утечке масла, нарушению геометрии валов и разрушению подшипников. При сварке алюминиевых корпусов используйте только аргоновую сварку с предварительным нагревом во избежание термических деформаций.

Оценка износа зубьев шестерён и синхронизаторов

Тщательный осмотр зубьев шестерён начинается с проверки состояния рабочих поверхностей. Каждая шестерня подвергается визуальному и тактильному контролю на предмет сколов, задиров, выкрашивания металла и деформации венцов. Особое внимание уделяется зонам контакта зубьев и участкам у основания, где часто возникают трещины из-за усталостных нагрузок. Использование увеличительного стекла или микроскопа помогает выявить микротрещины, невидимые невооружённым глазом.

Износ синхронизаторов оценивается по трём ключевым компонентам: блокирующему кольцу, муфте и ступице. Блокирующие кольца проверяются на толщину фрикционного слоя и износ внутренних шлицев – критичным считается уменьшение высоты зубцов более чем на 0,5 мм. Муфты синхронизаторов осматриваются на предмет заострения или скругления шлицев, что указывает на потерю точности зацепления. Ступицы анализируются на свободу хода относительно вала и состояние шлицевых соединений.

Критерии замены компонентов

• Шестерни: Автоматическая замена при обнаружении: сколов более 30% площади зуба, трещин любой глубины, видимой деформации венца.
• Блокирующие кольца: Требуют замены при: истирании конусной поверхности до металла, износе шлицев на 0,8 мм и более, потере упругости стопорных фиксаторов.
• Муфты и ступицы: Утилизируются при: закруглении углов шлицев свыше 45°, наличии заусенцев, ослаблении пружин фиксаторов.

Параметр	Допустимый износ	Критичный износ
Высота зуба шестерни	До 10% от исходной	Более 15%
Зазор в шлицах муфты	До 0,3 мм	От 0,5 мм
Толщина фрикционного слоя кольца	Не менее 0,7 мм	Менее 0,5 мм

Измерение зазоров выполняется нутромерами и щупами при разобранном синхронизаторе. Проверка осевого люфа шестерён на валу обязательна – превышение 0,1 мм свидетельствует о износе подшипников или посадочных мест. Для комплексной диагностики рекомендуется сравнивать износ сопряжённых пар: выработка на муфте всегда соответствует повреждениям на зубьях ступицы.

Проверка рабочего цилиндра сцепления на утечки

Видимые следы тормозной жидкости на корпусе цилиндра или в месте соединения трубопровода – явный признак негерметичности. Особое внимание уделите области вокруг толкателя и штуцера прокачки.

При нажатии на педаль сцепления осмотрите пыльник толкателя: выступление капель жидкости или мокрые потёки указывают на износ манжет. Убедитесь в отсутствии пузырей воздуха в бачке тормозной жидкости при работе педалью – это косвенно свидетельствует о подсосе воздуха через повреждённые уплотнения.

Методы диагностики

Используйте следующие способы для точного определения утечки:

• Визуальный осмотр под давлением: Попросите помощника выжать педаль сцепления и удерживать её. Проверьте все соединения и корпус цилиндра под нагрузкой.
• Контроль уровня жидкости: Зафиксируйте уровень в бачке, затем выполните 15-20 интенсивных нажатий на педаль. Падение уровня подтверждает утечку.
• Тест с бумажной салфеткой: Оберните места соединений и толкатель белой бумагой. После нескольких нажатий педали пятна жидкости укажут точку протекания.

Признак неисправности	Возможная причина
Маслянистые потёки на корпусе	Повреждение основного уплотнителя поршня
Капли у толкателя	Износ манжеты штока или деформация пыльника
Подтёки на штуцере	Негерметичность резьбового соединения или трещина в трубке

Важно! Даже незначительные утечки требуют замены цилиндра или ремкомплекта – потеря жидкости приводит к воздушным пробкам и полному отказу привода.

Контроль состояния выжимного подшипника

Выжимной подшипник обеспечивает передачу усилия от вилки сцепления на лепестки диафрагменной пружины корзины. Его неисправность проявляется характерным гулом или скрежетом при нажатии педали сцепления, который исчезает после отпускания. Игнорирование этих симптомов приводит к разрушению подшипника и повреждению лепестков корзины.

Диагностика выполняется при выключенном двигателе: многократное нажатие педали позволяет локализовать источник шума. Дополнительно проверяется свободный ход педали и отсутствие люфтов в приводе. Подтвержденная неисправность требует незамедлительной замены подшипника совместно с диском сцепления и корзиной из-за взаимного влияния этих компонентов.

Ключевые аспекты контроля и замены

• Визуальный осмотр: Трещины, сколы, выкрашивание тел качения, задиры на рабочей поверхности.
• Проверка вращения: Плавность хода без заеданий и ощутимого радиального люфта.
• Оценка посадочного места: Деформации направляющей втулки первичного вала КПП исключаются.
• Смазка направляющей: Обязательное нанесение термостойкой смазки (например, Molykote CU-7439) перед установкой нового подшипника.

Признак неисправности	Последствия игнорирования	Рекомендуемые действия
Шум при нажатии педали	Залипание подшипника, повреждение корзины	Немедленная диагностика
Вибрация педали	Разрушение сепаратора подшипника	Замена комплекта сцепления
Подтёки смазки на корпусе	Загрязнение диска, пробуксовка	Проверка сальников КПП

Важно: Использование неоригинальных подшипников часто приводит к сокращению ресурса. Совместная замена всей системы сцепления (диск-корзина-подшипник) экономит трудозатраты и гарантирует корректную работу узла.

Измерение толщины ведомого диска микрометром

Точное определение износа фрикционных накладок требует замеров толщины ведомого диска микрометром в нескольких контрольных точках. Замеры производятся на чистой поверхности диска после его демонтажа из корзины сцепления и удаления загрязнений. Игнорирование этого этапа приводит к некорректной оценке остаточного ресурса и риску преждевременного повторного ремонта.

Микрометр обеспечивает высокую точность измерений (до 0,01 мм), что критично для сравнения полученных значений с допусками производителя. Замеры выполняются на каждом фрикционном сегменте в зоне контакта с маховиком и нажимным диском, исключая участки с выработкой или механическими повреждениями. Среднее арифметическое всех замеров является итоговым показателем износа.

Порядок выполнения замеров

1. Очистить диск от масляных пятен и абразивной пыли мягкой щёткой
2. Установить микрометр в "0" калибровочным эталоном перед началом работ
3. Выполнить замеры в 8 точках (каждые 45° по окружности диска)
4. Фиксировать показания в протоколе, отмечая минимальное значение

Параметр	Норма для нового диска (мм)	Критический износ (мм)
Толщина накладок (легковые авто)	8.0 ± 0.2	< 6.8
Толщина накладок (грузовые авто)	10.5 ± 0.3	< 9.0

Важно: Диск подлежит замене при достижении минимальной толщины, указанной производителем, или при обнаружении разницы более 0.3 мм между замерами в противоположных секторах. Замер заклёпочных головок выполняется отдельно штангенциркулем – их утопление ниже поверхности накладки на 0.2 мм означает недопустимый износ независимо от толщины фрикционного слоя.

Анализ деформации корзины сцепления

Деформация корзины сцепления критически влияет на функциональность всей трансмиссии. Основными причинами искривления металлических элементов являются термические перегрузки при длительном буксовании и ударные нагрузки при резких включениях сцепления. Даже минимальное отклонение от плоскостности (превышающее 0.3-0.5 мм, согласно техническим допускам большинства производителей) нарушает равномерность прилегания диска.

Визуально деформация проявляется неравномерным износом рабочей поверхности лепестков диафрагменной пружины или корпуса корзины. Трещины в зонах крепления лепестков к основанию также свидетельствуют о структурных повреждениях. Для точной диагностики обязателен контроль микрометром или на поверочной плите с применением щупов.

Ключевые последствия деформации

• Вибрации при старте: биение передаётся на педаль сцепления и кузов
• Неполное выключение сцепления: сложности переключения передач из-за остаточного контакта диска
• Ускоренный износ выжимного подшипника: перекос увеличивает радиальную нагрузку
• Локальный перегрев: снижение теплоотвода в деформированных зонах

Метод контроля	Критерий браковки
Замер микрометром в 6 точках	Разница показаний >0.4 мм
Проверка на плите со щупом	Зазор под щупом 0.05 мм
Осмотр диафрагменных лепестков	Визуальная волнистость или трещины

Важно: попытки правки деформированной корзины запрещены – термообработанный металл теряет прочностные характеристики. При выявлении отклонений корзина подлежит замене в сборе с нажимным диском. Параллельно проверяют состояние маховика – его деформация может спровоцировать рецидив даже с новой деталью.

Замена маховика при наличии дефектов поверхности

Маховик подвержен износу и повреждениям: термическим трещинам, глубоким задирам, выработке поверхности, короблению. Эти дефекты препятствуют правильной работе сцепления, вызывая вибрации, пробуксовку, рывки при старте и шумы даже после замены диска и корзины.

Решение проблемы требует обязательного снятия коробки передач и демонтажа старого маховика. Перед установкой нового компонента критически важно очистить посадочную поверхность на коленчатом валу от загрязнений и остатков старой фиксации резьбы, проверить состояние крепежных отверстий.

Ключевые этапы замены

• Контроль состояния коленвала: проверка биения посадочной плоскости и целостности резьбы под болты.
• Выбор типа маховика: сплошной (одномассовый) или двухмассовый (демпферный) – строго в соответствии с конструкцией авто.
• Предварительная подготовка: нанесение рекомендованного производителем герметика/фиксатора резьбы на болты крепления (если требуется).
• Точная установка: центровка маховика с помощью монтажной оправки для исключения перекоса, последовательная затяжка болтов крест-накрест с указанным моментом.
• Обязательная замена крепежа: использование только новых болтов, так как старые теряют прочность после вытяжки.

Тип дефекта	Последствия	Решение
Глубокие задиры	Вибрации, рывки, шум	Замена маховика
Термические трещины	Риск разрушения	Замена маховика
Выработка поверхности	Пробуксовка сцепления	Замена маховика
Коробление	Биение, вибрации	Замена маховика

После монтажа нового маховика обязательна установка нового комплекта сцепления (диск, корзина, выжимной подшипник). Пренебрежение заменой маховика при критических дефектах неизбежно приведет к преждевременному выходу из строя нового сцепления и повторному ремонту.

Установка нового комплекта сцепления: диск + корзина

Перед монтажом тщательно очистите посадочные поверхности маховика и направляющего подшипника от загрязнений, проверьте состояние шлицев первичного вала коробки передач. Убедитесь в отсутствии задиров или коррозии на контактных плоскостях. Промажьте шлицы ведомого диска графитовой смазкой (например, Molykote CU-7439), избегая попадания состава на фрикционные накладки.

Совместите монтажные метки на корзине и маховике, если они предусмотрены производителем. Зафиксируйте корзину стяжными болтами крест-накрест в три этапа: предварительная затяжка моментом 25-30 Н∙м, затем доворот до 50-60 Н∙м, окончательный момент указывается в спецификации ТС (обычно 80-120 Н∙м). Используйте динамометрический ключ для соблюдения точных параметров.

Критические этапы установки

При установке ведомого диска применяйте монтажную оправку для центровки:

1. Вставьте инструмент в направляющий подшипник через отверстие диска
2. Добейтесь соосности диска со ступицей маховика с зазором 0.5-1 мм по периметру
3. Наденьте корзину на оправку перед затяжкой болтов

Контрольные параметры после монтажа:

Выжим подшипника	Свободный ход 3-5 мм
Переключение передач	Без усилия при заглушенном моторе
Педаль сцепления	Ход 120-140 мм от пола

Проведите адаптационную обкатку 500 км без резких стартов и пробуксовок. Избегайте длительного удержания педали в полувыжатом положении. Проверьте момент затяжки болтов корзины после первых 200 км пробега. При появлении вибрации или шумов немедленно прекратите эксплуатацию для диагностики.

Смазка шлицев первичного вала и направляющей подшипника

При замене сцепления или диска критически важно обработать смазкой шлицевое соединение первичного вала коробки передач. Сухая поверхность шлицов вызывает жесткое включение передач, вибрации при отпускании педали и преждевременный износ вилки выключения сцепления. Используйте исключительно рекомендованные производителем составы – чаще всего это консистентные смазки с высоким содержанием дисульфида молибдена (например, Molykote CU-7439 или аналог).

Нанесение выполняется тонким равномерным слоем только на внутренние шлицы ведомого диска и наружные шлицы вала. Избыток смазки приводит к ее попаданию на фрикционные поверхности диска или маховика, что вызывает пробуксовку сцепления. Параллельно обрабатывается посадочное отверстие в коленчатом валу под направляющий подшипник/втулку – здесь также используется термостойкая смазка для снижения трения и предотвращения заклинивания.

Ключевые этапы процедуры

• Очистка поверхностей: Удаление старой смазки и загрязнений с шлицов вала и ступицы диска ветошью без ворса.
• Выбор материала: Применение специализированной смазки для высоких нагрузок и температур (температура каплепадения >200°C).
• Дозированное нанесение: Равномерное покрытие шлицов тонким слоем смазки (1-2 мм) без заполнения зазоров.
• Обработка направляющего подшипника: Заполнение 1/3 полости подшипника/втулки смазкой перед запрессовкой в маховик.

Элемент	Тип смазки	Последствия ошибки
Шлицы первичного вала	Молибденовая консистентная	Стук при включении, износ вилки
Направляющий подшипник	Термостойкая консистентная	Заклинивание вала, перегрев

Игнорирование смазки или использование неподходящих материалов (литол, графитка) приводит к деформации лепестков демпфера диска сцепления, разрушению подшипника и необходимости повторного демонтажа коробки передач. Контролируйте усилие при установке коробки – вал должен входить в шлицы диска свободно, без перекосов.

Регулировка гидропривода перед сборкой трансмиссии

Точная регулировка гидропривода сцепления обязательна для корректной работы системы после замены диска и корзины. Неправильный зазор или наличие воздуха в магистрали вызовут неполное включение/выключение сцепления, ускоренный износ компонентов и рывки при переключении передач. Все операции выполняются до монтажа коробки передач на двигатель для обеспечения свободного доступа к узлам.

Основные этапы включают настройку свободного хода педали, проверку уровня жидкости и удаление воздушных пробок из гидросистемы. Точные параметры регулировки (зазоры, ход штока) всегда сверяются с технической документацией конкретной модели автомобиля.

Пошаговая процедура регулировки

1. Проверка уровня жидкости:
   • Долейте тормозную жидкость в бачок ГТЦ до отметки MAX
   • Убедитесь в отсутствии подтёков на магистралях и соединениях
2. Регулировка свободного хода педали:
   • Измерьте линейкой ход педали до момента сопротивления (стандартно 5-15 мм)
   • Отрегулируйте длину толкателя ГТЦ контргайкой и шестигранником
   • При уменьшении длины толкателя – свободный ход увеличивается
3. Прокачка гидросистемы:
   1. Наденьте прозрачный шланг на штуцер рабочего цилиндра
   2. Погрузите второй конец шланга в ёмкость с тормозной жидкостью
   3. Попросите помощника 3-4 раза резко нажать на педаль сцепления
   4. Удерживая педаль в нижнем положении, отверните штуцер на ½ оборота
   5. Затяните штуцер после прекращения выхода пузырьков воздуха
   6. Повторяйте процедуру до полного удаления воздуха из системы
4. Контрольные замеры:
   • Повторно проверьте свободный ход педали после прокачки
   • Убедитесь в плавном ходе педали без "провалов"
   • Проверьте реакцию вилки выключения сцепления на движение педали

Критические ошибки: Использование загрязнённой жидкости, перетяжка резьбовых соединений штуцеров, недостаточный уровень в бачке во время прокачки. Несоблюдение параметров свободного хода гарантированно потребует повторного снятия трансмиссии.

Предварительная центровка диска сцепления при монтаже

Точная центровка ведомого диска относительно маховика и нажимного диска перед сборкой узла критична для корректного монтажа сцепления. Невыполнение этого этапа приводит к перекосу и повреждению деталей при фиксации коробки передач.

Для центровки используется специальный оправка, имитирующий вал КПП, который вставляется в шлицевое отверстие диска и направляющий подшипник коленчатого вала. Диск фиксируется нажимным диском через штатные болты без полной затяжки, позволяя регулировать положение.

Порядок выполнения центровки

1. Установите ведомый диск на маховик, совместив метки (при наличии)
2. Вставьте центрирующую оправку через шлицы диска в направляющий подшипник
3. Накройте узел нажимным диском, совместив монтажные отверстия с резьбой маховика
4. Затяните болты крест-накрест в 2-3 этапа с моментом 15-20 Нм (без окончательной затяжки)
5. Проверьте свободное вращение оправки рукой – отсутствие биения подтверждает соосность

Критерии корректной центровки:

• Оправка перемещается без усилий по всей длине контакта со шлицами
• Зазор между фрикционными накладками и нажимным диском равномерен по всей окружности
• Отсутствие видимого эксцентриситета при визуальном контроле

Ошибка центровки	Последствия
Смещение диска >0.5 мм	Вибрация при включении сцепления, ускоренный износ
Угловой перекос	Заедание вилки выключения, неполное отсоединение двигателя от КПП
Неравномерный зазор	Перегрев нажимного диска, коробление поверхностей

После подтверждения соосности выполните финальную затяжку болтов сцепления с регламентным моментом в указанной производителем последовательности. Только затем извлеките центровочную оправку для последующего монтажа коробки передач.

Технология сборки коробки передач на двигатель

После ремонта трансмиссии и замены диска сцепления выполняется подготовка двигателя и коробки передач к сочленению. Поверхности поддона картера двигателя и привалочной плоскости коробки передач тщательно очищаются от загрязнений, остатков старого герметика и следов масла. Проверяется состояние штифтов центровки и резьбовых отверстий на обоих агрегатах, поврежденные элементы заменяются.

На маховик двигателя устанавливается новый ведомый диск сцепления с использованием центрирующей оправки, обеспечивающей соосность с коленчатым валом. Корзина сцепления крепится к маховику строго по схеме затяжки болтов крест-накрест с применением динамометрического ключа. Оправка извлекается после фиксации корзины для освобождения фрикционных накладок диска.

Основные этапы установки КПП

Коробка передач поднимается на подъемнике или с помощью трансмиссионной тележки, после чего выполняется совмещение первичного вала КПП со шлицами ведомого диска сцепления. Для облегчения процесса используют регулируемые опоры:

1. Плавное перемещение КПП к двигателю до контакта с центровочными штифтами.
2. Постепенная затяжка болтов крепления коробки по диагонали в несколько подходов.
3. Контроль параллельности стыковочных плоскостей щупом.

Критические моменты: Запрещается использовать болты крепления для притягивания коробки при заметном перекосе – это вызывает деформацию первичного вала. После установки монтируются стартер, тяги привода переключения передач, кулиса и опорные подушки. Полости первичного вала и шлицы маховика обрабатываются графитовой смазкой перед сборкой.

Контрольный параметр	Норматив
Зазор между кожухом сцепления и диском	1.0-1.5 мм по окружности
Момент затяжки болтов корзины	25-30 Н·м (согласно ТУ производителя)
Допустимое биение маховика	не более 0.1 мм

Финишные операции включают подключение троса сцепления или гидропривода с прокачкой системы, установку ШРУСов и заполнение агрегата трансмиссионным маслом. Обязательно проверяется ход педали сцепления (свободный ход 10-15 мм) и включаемость передач на заглушенном двигателе перед пробным запуском.

Затяжка крепежей трансмиссии с рекомендуемым моментом

Правильная затяжка всех крепежных элементов трансмиссии после ремонта критически важна для безопасности и долговечности узла. Недостаточный момент приводит к самоотвинчиванию болтов из-за вибраций, а чрезмерный – к деформации деталей, срыву резьбы или поломке шпилек.

Используйте динамометрический ключ с предустановленным значением, указанным производителем автомобиля в технической документации. Категорически запрещается применять ударные инструменты (пневмогайковёрты) для финальной затяжки – только для предварительной сборки.

Ключевые этапы и правила

• Подготовка резьбы: Очистите болты и отверстия от грязи/старой смазки. Нанесите только рекомендованный фиксатор резьбы (если указан), избегая избытка.
• Порядок затяжки: Соблюдайте схему (крест-накрест или от центра к краям) для корпусов КПП, маховика, корзины сцепления. Это обеспечивает равномерное прилегание.
• Ступенчатая затяжка: Для ответственных соединений (опоры двигателя, фланец вала):
  1. Затяните все болты в правильном порядке моментом ~30% от конечного.
  2. Повторите процесс с моментом ~70%.
  3. Выполните финальную затяжку до полного значения.
• Контроль: После пробега 500-1000 км повторно проверьте момент ключом на доступных крепежах.

Тип соединения	Последствия недостаточного момента	Последствия избыточного момента
Крепление коробки передач к двигателю	Течь масла, вибрации, перекос валов	Деформация картера КПП, разрушение болтов
Болты маховика	Отказ сцепления, биение маховика	Раскол маховика, повреждение коленвала
Крепление корзины сцепления	Проскальзывание сцепления, шум	Деформация диафрагменной пружины, поломка язычков

Важно: Для болтов, требующих замены по регламенту (одноразовые, например, некоторые болты маховика или фланцев) – всегда используйте новые оригинальные детали. Их момент затяжки может отличаться от стандартного.

Проверка включения передач после сборки

После установки коробки передач и подключения троса/гидравлики сцепления выполните ручную проверку переключения скоростей. Последовательно включайте каждую передачу при заглушенном двигателе, перемещая рычаг КПП. Убедитесь в отсутствии посторонних шумов, заеданий или излишнего усилия при переключении. Ход рычага должен быть плавным с четкой фиксацией в положении каждой передачи.

Запустите двигатель, выжмите сцепление и включите первую передачу. Автомобиль не должен двигаться с выжатым сцеплением. Плавно отпускайте педаль – машина должна тронуться без рывков. Повторите процедуру для задней передачи и всех остальных скоростей, проверяя отсутствие скрежета и корректность работы синхронизаторов.

Критерии успешной проверки

• Холостой ход: Отсутствие движения при выжатом сцеплении и включенной передаче
• Четкость фиксации: Рычаг КПП входит в пазы без усилий с характерным щелчком
• Отсутствие шумов: Нет скрежета или вибрации при переключении на работающем двигателе
• Полный ход сцепления: Плавное начало движения без рывков при отпускании педали

Проблема	Возможная причина
Шум при выключенном сцеплении	Неполное выжимание, воздух в гидросистеме
Рычаг не фиксируется в положении	Деформация тяг, износ штока выбора передач
Скрежет при включении	Неотрегулированный привод, износ вилки сцепления

Прокачка гидравлической системы сцепления

Прокачка гидравлической системы сцепления – обязательная процедура после замены главного или рабочего цилиндра, шлангов, либо при попадании воздуха в контур. Воздух в системе приводит к неполному выключению сцепления ("ведет"), затрудненному переключению передач и ускоренному износу дисков.

Для выполнения работы потребуются: свежая тормозная жидкость (рекомендованная производителем), прозрачная трубка, подходящая по диаметру к штуцеру прокачки, емкость для старой жидкости, ключ для откручивания штуцера, помощник. Работу проводят при холодном двигателе.

Последовательность операций

1. Проверка уровня жидкости: Откройте капот, убедитесь, что бачок ГТЦ заполнен жидкостью до отметки MAX. В процессе прокачки постоянно контролируйте уровень, не допуская опустошения бачка.
2. Подготовка штуцера: Наденьте прозрачную трубку на штуцер прокачки рабочего цилиндра. Второй конец трубки опустите в емкость с небольшим количеством жидкости.
3. Прокачка:
   • Попросите помощника 3-4 раза плавно выжать педаль сцепления и удерживать ее в нижнем положении.
   • Открутите штуцер на 1/4-1/2 оборота ключом – через трубку пойдет жидкость с пузырьками воздуха.
   • Затяните штуцер до момента прекращения выхода пузырьков.
   • Попросите помощника плавно отпустить педаль.
   Повторяйте цикл (педаль вниз → открутить штуцер → закрутить штуцер → педаль вверх) до полного исчезновения пузырьков в трубке.
4. Завершение: Затяните штуцер с рекомендованным моментом. Долейте жидкость в бачок до уровня MAX. Проверьте ход педали – он должен быть плавным, без провалов. Убедитесь в четком включении/выключении сцепления на запущенном двигателе.

Ключевые моменты: Используйте только свежую жидкость из герметичной тары. Не допускайте контакта жидкости с лакокрасочным покрытием. Если пузырьки не прекращаются – проверьте герметичность соединений и целостность манжет цилиндров. При длительном простое или сильном загрязнении системы может потребоваться полная замена жидкости.

Тестовая поездка для оценки работы узлов

После сборки трансмиссии выполняется обязательная тестовая поездка для проверки качества ремонта. Она позволяет выявить скрытые дефекты и оценить корректность взаимодействия всех компонентов под реальной нагрузкой.

Поездка должна включать различные режимы движения: старт с места, плавное ускорение, движение на пониженных передачах, торможение двигателем. Особое внимание уделяется поведению автомобиля при переключении передач и работе сцепления на подъемах.

Ключевые параметры для контроля

• Плавность включения сцепления при трогании и переключениях
• Отсутствие вибраций педали сцепления и рычага КПП
• Четкость переключения передач без посторонних шумов
• Полное выключение сцепления (отсутствие хруста при включении передачи)
• Равномерность разгона без рывков и пробуксовок

При выявлении отклонений (запах гари, нехарактерные звуки, биение педали) немедленно прекратите тест. Обязательно проверьте рабочую жидкость на утечки и уровень после поездки.

Список источников

При подготовке материалов по ремонту трансмиссии и сцепления использовались специализированные технические документы и проверенные методические рекомендации. Точность процедур критична для безопасности и долговечности узлов.

Основой послужили официальные данные производителей комплектующих, инженерные руководства и отраслевые стандарты. Все источники прошли перекрестную верификацию.

• Руководства по ремонту OEM-производителей (Volkswagen, Toyota, Kia)
• Технические бюллетени Valeo, LUK, Sachs по сцеплениям
• ГОСТ Р 54120-2010 "Трансмиссии автомобильные. Требования безопасности"
• Учебник П.А. Денисова "Конструкция и ремонт сцеплений легковых автомобилей"
• Workshop Manuals ATSG по коробкам передач
• Журнал "Автомеханик": архивные выпуски 2018-2023 гг.
• Протоколы испытаний дисков сцепления НАМИ

Видео: Центровка диска сцепления подручными средствами. Установка диска сцепления без оправки.


• Как поставить сигнализацию на мотоцикл самому

• Mitsubishi Airtrek - параметры и мнения хозяев

• Мерцает сердечко на тонометре? Ваши действия
