Резино-жгутовая подвеска - конструкция, использование, обслуживание

Статья обновлена: 18.08.2025

Резино-жгутовая подвеска остается одним из ключевых элементов упругой связи ходовой части с кузовом в грузовом транспорте и спецтехнике.

Её конструктивная простота и высокая надёжность обеспечивают стабильную работу в тяжёлых условиях эксплуатации при значительных нагрузках.

Понимание принципа действия, особенностей монтажа и обслуживания критически важно для поддержания безопасности и эффективности транспортных средств.

Данный материал детально рассматривает устройство системы, сферы её применения, а также практические аспекты замены и восстановления узла.

Конструкция и основные элементы узла

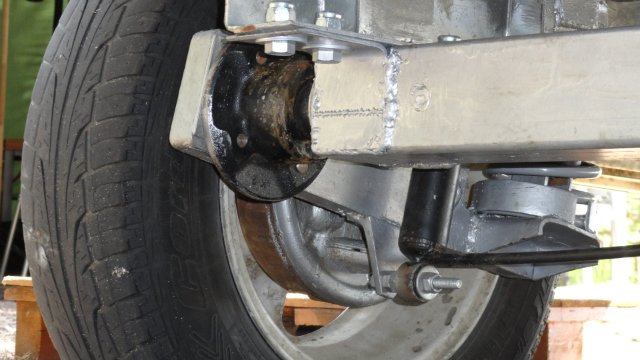

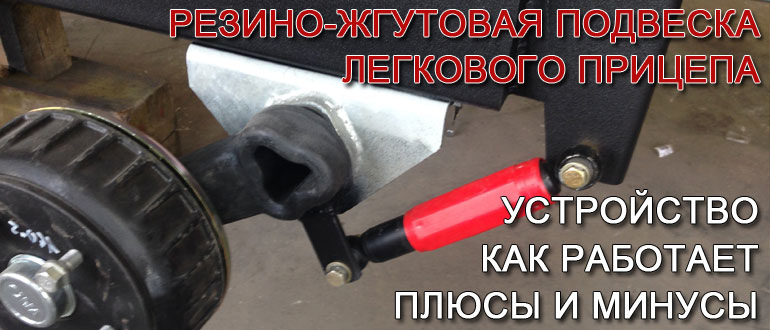

Резино-жгутовая подвеска представляет собой упругий элемент торсионного типа, где основную нагрузку воспринимают эластичные резиновые жгуты. Ключевыми компонентами системы являются стальные опорные кронштейны, зафиксированные на раме транспортного средства, и подвижные рычаги, соединённые с мостом или осью.

Жгуты из специальной высокопрочной резины размещаются в жёлобе верхнего кронштейна и прижимаются ответным профилем нижнего рычага. При вертикальном перемещении оси происходит скручивание резиновых элементов, обеспечивающее упругую деформацию и гашение колебаний.

Составные части подвески

Резиновые жгуты - многослойные пакеты из вулканизированной резины, работающие на кручение
Опорный кронштейн - литая или штампованная стальная конструкция, жёстко крепящаяся к раме
Подвижный рычаг - силовой элемент, передающий нагрузку от оси на жгуты
Прижимная плита - регулируемый узел для создания рабочего предварительного натяга
Стальные пальцы - оси шарнирного соединения рычага с балкой моста

Элемент	Материал	Функция
Жгутовый пакет	Морозостойкая резина	Поглощение ударных нагрузок
Стяжные болты	Легированная сталь 40Х	Регулировка силы прижатия жгутов
Буферы сжатия	Пористый полиуретан	Ограничение хода отбоя

Конструкция предусматривает возможность изменения жёсткости подвески путём добавления или удаления резиновых слоёв в пакете, а также регулировку клиренса транспортного средства смещением прижимной плиты.

Типы техники с резино-жгутовой амортизацией

Резино-жгутовая подвеска преимущественно применяется в легкой и средней технике, где требуется простая, дешевая и ремонтопригодная система амортизации. Её конструкция основана на упругой деформации резиновых жгутов при скручивании или растяжении, что обеспечивает гашение колебаний без сложных механических узлов.

Данный тип амортизации широко используется в агрегатах, подверженных ударным нагрузкам и вибрациям, благодаря устойчивости к загрязнениям и способности работать без смазки. Отсутствие трущихся металлических деталей минимизирует износ и упрощает обслуживание в полевых условиях.

Основные категории техники:

Сельскохозяйственные орудия:
- Бороны дисковые и зубовые
- Культиваторы и катки
- Сеялки точного высева
Строительно-дорожная техника:
- Легкие прицепы-самосвалы
- Вибрационные катки
- Дорожные грабли
Коммунальное оборудование:
- Косилки роторные
- Подметальные машины
- Измельчители пней

Тип оборудования	Конкретные примеры	Назначение амортизации
Почвообрабатывающие машины	Дискаторы, чизели	Компенсация неровностей рельефа
Транспортные платформы	Самосвальные прицепы до 3 т	Смягчение ударов при движении
Навесное оборудование	Косилки-измельчители	Защита режущего аппарата

Применение ограничено техникой с умеренными нагрузками из-за прогрессирующей потери эластичности резины при длительном воздействии масел и УФ-излучения.

Преимущества использования резиновых жгутов

Конструкция на основе резиновых жгутов обеспечивает высокую энергоемкость подвески при минимальном количестве деталей. Отсутствие шарниров и трущихся металлических элементов принципиально снижает риск заклинивания и износа.

Упруго-демпфирующие характеристики резины позволяют эффективно гасить колебания от неровностей дороги. Материал устойчив к агрессивным средам: влаге, грязи, химическим реагентам, что критично для спецтехники.

Ключевые эксплуатационные достоинства

Высокая ремонтопригодность – замена жгутов выполняется без спецоборудования за 30-60 минут
Прогрессирующая жесткость – сопротивление возрастает при сжатии, предотвращая «пробой» подвески
Независимость колес – каждое колесо перемещается автономно, улучшая сцепление
Бесшумность работы – отсутствие металлического скрипа в сравнении с рессорами

Снижение массы	На 15-30% легче пружинных аналогов
Стойкость к перегрузкам	Выдерживают деформации до 200% без разрушения
Защита от коррозии	Не требуют консервации в зимний период

Ограничения и типичные слабые места

Резино-жгутовая подвеска демонстрирует заметную деградацию характеристик при экстремальных температурах. В условиях сильных морозов (ниже -30°C) резиновые элементы дубеют, теряя эластичность, что резко увеличивает жесткость хода и снижает энергопоглощение. При длительном воздействии высоких температур (свыше +70°C) происходит ускоренное "старение" резины – материал теряет пластификаторы, трескается и расслаивается, особенно в точках концентрации напряжений.

Критическим недостатком конструкции является подверженность коррозии металлических компонентов крепления жгутов. Соль, реагенты и влага вызывают интенсивное ржавление крюков, скоб и опорных пластин, приводя к ослаблению фиксации или обрыву жгутов. Особенно уязвимы зоны креплений в колесных арках и необработанные сварные швы на раме. Проблема усугубляется при повреждении заводского антикора и отсутствии регулярной обработки.

Типичные эксплуатационные проблемы

Разрыв резиновых жгутов – чаще всего в зоне контакта с металлическими крюками из-за перетирания или усталостных трещин.
Проседание подвески – вызвано остаточной деформацией жгутов при хронических перегрузках или естественной потерей упругости.
Скрипы и стуки – возникают при износе резиновых втулок в узлах крепления, коррозии сопрягаемых деталей или ослаблении затяжки болтов.
Неравномерный износ шин – следствие перекоса моста из-за разницы в жесткости или степени растяжения жгутов с разных сторон.

Слабое место	Последствия	Профилактика
Торцы жгутов (контакт с крюками)	Расслоение, надрывы, истирание	Регулярная очистка от грязи, обработка силиконовой смазкой
Крепежные кронштейны	Коррозия, трещины сварных швов	Антикоррозийное покрытие, контроль целостности
Резиновые демпферы внутри жгутов	Растрескивание, выпадение фрагментов	Замена при потере эластичности (каждые 50-60 тыс. км)

Важно: Проблемы усугубляются при систематическом превышении грузоподъемности – жгуты растягиваются необратимо, теряя до 40% упругих свойств. Диагностика требует обязательной разгрузки платформы для оценки реального остаточного просвета между мостом и ограничителем.

Подготовка к замене резино-жгутовой подвески

Тщательная подготовка обеспечивает безопасность и эффективность работ. Необходимо проверить наличие всех инструментов и расходных материалов перед началом демонтажа.

Автомобиль должен быть установлен на ровной площадке с твердым покрытием. Обязательно наденьте защитные очки и перчатки для предотвращения травм.

Необходимый инструмент и материалы:

Комплект новых резино-жгутовых элементов
Домкрат гидравлический или механический
Стационарные опоры (козлы)
Набор гаечных ключей и головок
Монтировка и съемник шаровых опор
Молоток и зубило
WD-40 или аналогичная проникающая смазка

Последовательность подготовительных операций:

Зафиксируйте автомобиль стояночным тормозом и противооткатными башмаками
Обработайте крепежные элементы проникающей смазкой за 15-20 минут до работ
Поднимите домкратом нужную часть авто и установите на опоры
Снимите колесо для обеспечения доступа к подвеске
Очистите узлы крепления от грязи металлической щеткой
Проверьте совместимость новых элементов с моделью авто

Ключевые аспекты безопасности

Запрещается работать только с домкратом без страховочных опор. Убедитесь в отсутствии напряжения в подвеске перед демонтажем. При коррозии крепежа заранее подготовьте набор новых болтов и гаек.

Снятие старых резиновых жгутов: пошаговая процедура

Перед началом работ убедитесь, что автомобиль стоит на ровной поверхности с включенным ручным тормозом. Подготовьте необходимые инструменты: набор ключей, домкрат, страховочные подставки, монтировку, перчатки и защитные очки. Зафиксируйте противооткатными башмаками колеса, противоположные зоне ремонта.

Демонтаж требует строгой последовательности действий для предотвращения повреждений смежных узлов. Учитывайте конструктивные особенности подвески вашего автомобиля – расположение точек крепления может отличаться в зависимости от модели и производителя.

Порядок выполнения работ

Разгрузка подвески
Поднимите автомобиль домкратом в штатных точках, установите страховочные подставки под лонжероны или раму. Опустите домкрат до полного контакта подвески с подставками – жгуты должны быть свободны от эксплуатационной нагрузки.
Демонтаж крепежа
Определите точки фиксации жгутов (обычно – кронштейны на кузове и мосте). Обработайте резьбовые соединения проникающей смазкой при наличии коррозии. С помощью ключей снимите:
- Стяжные болты, проходящие через пакет жгутов
- Гайки крепления опорных пластин
- Фиксирующие шпильки на реактивных тягах
Извлечение жгутов
Расшатайте монтировкой пакет жгутов в кронштейнах, не прилагая ударных усилий к кузовным элементам. При закисании:
- Нагрейте кронштейн строительным феном (не допуская покраснения металла)
- Обработайте контактные зоны силиконовой смазкой
- Извлекайте жгуты последовательно, начиная с верхнего элемента
Контроль посадочных зон
Тщательно очистите кронштейны от грязи, остатков резины и коррозии металлической щеткой. Проверьте:
- Отсутствие трещин в сварных швах
- Геометрию крепежных отверстий
- Состояние направляющих втулок (при их наличии)

Монтаж новых жгутов: техника правильной установки

Перед установкой тщательно очистите посадочные поверхности кронштейнов рамы и моста от грязи, ржавчины и остатков старой резины. Проверьте состояние пальцев крепления и кронштейнов на отсутствие трещин, деформаций и коррозии. Убедитесь в соответствии новых жгутов техническим параметрам транспортного средства.

Нанесите тонкий слой специальной силиконовой смазки на внутренние поверхности кронштейнов для облегчения скольжения. Никогда не используйте нефтесодержащие составы – они разрушают резину. Установите фиксирующие пластины и центрирующие втулки согласно схеме производителя.

Последовательность операций

Начинайте монтаж с нижних жгутов: заведите концы жгута в кронштейны рамы, затем приподнимите мост домкратом для создания предварительного натяжения. Применяйте монтажную лопатку или специальный съёмник, избегая перекоса и повреждения резины. Контролируйте положение жгута относительно продольной оси транспортного средства.

Установите первый слой жгутов с базовым натяжением
Закрепите фиксирующие пальцы без полной затяжки
Смонтируйте верхние жгуты с равномерным распределением усилия
Проверьте соосность всех слоёв и отсутствие перехлёстов

После монтажа всех слоёв опустите транспортное средство на грунт для самоцентрировки подвески. Только после этого окончательно затяните крепёжные гайки динамометрическим ключом с усилием, указанным в технической документации. Избегайте перетяжки – это вызывает преждевременное разрушение резины.

Регулировка натяжения подвески после замены

После установки новых резино-жгутовых элементов критически важна точная регулировка натяжения. Неправильное усилие приводит к ускоренному износу, снижению грузоподъемности, ухудшению устойчивости и комфорта. Натяжение проверяют при полной разгрузке техники на ровной площадке с опущенным подъемным оборудованием.

Процедура требует последовательного контроля положения моста и параллельности жгутов относительно рамы. Используйте специальный динамометрический ключ и шаблон для замера прогиба. Корректировка осуществляется путем изменения количества втулок на натяжных болтах или регулировочных шпильках в зависимости от конструкции.

Ключевые этапы регулировки

Предварительная проверка: Убедитесь в правильности сборки всех кронштейнов, отсутствии перекоса моста и свободном ходе жгутов без защемлений.
Замер прогиба:
- Измерьте расстояние между осью моста и нижней кромкой рамы
- Сравните с нормой производителя (обычно 80-120 мм для легкой техники)

Корректировка натяжения:

Симптом	Действие
Прогиб превышает норму	Добавьте регулировочные втулки
Прогиб меньше нормы	Удалите лишние втулки

Фиксация и контроль: Затяните контргайки с указанным моментом (60-100 Н·м), затем проведите тестовый заезд с нагрузкой 50-70% от номинала и повторно замерьте прогиб.

Важно: Регулировку выполняйте равномерно с обеих сторон. Разница в натяжении более 5% вызывает перекос рамы. После 500 км пробега обязателен повторный контроль и подтяжка крепежа из-за естественной усадки жгутов.

Диагностика износа резиновых жгутов

Регулярная проверка состояния резиновых жгутов критически важна для безопасности эксплуатации техники. Пренебрежение диагностикой приводит к внезапным обрывам подвески, деформации рамы и ускоренному износу смежных узлов.

Основные признаки износа проявляются как визуально, так и через изменение поведения машины. Контроль рекомендуется проводить каждые 200 моточасов или перед началом сезонных работ, уделяя особое внимание точкам крепления и зонам контакта с металлическими элементами.

Методы выявления дефектов

Визуальный осмотр:
- Глубокие поперечные трещины (>5 мм), особенно в местах изгиба
- Расслоение резины, отслоение армирующих нитей корда
- Выкрашивание материала, масляные пятна или вздутия
Тактильная проверка:
- Потеря эластичности (жгут не восстанавливает форму после сжатия)
- Чрезмерная мягкость или рыхлость структуры
- Наличие сквозных разрывов при растяжении на 20-30% от длины

Характер повреждения	Допустимость эксплуатации
Поверхностные трещины (до 2 мм глубиной)	Разрешена с контролем каждые 50 часов
Оголение корда на участке до 15% длины	Требует замены в течение 2 недель
Расслоение более 30% сечения	Немедленный запрет эксплуатации

Эксплуатационные симптомы:

Вибрация рамы при движении, неравномерный износ шин, самопроизвольное смещение оси относительно рамы, характерные щелчки в зоне крепления жгутов при нагрузке.

Восстановление лопнувших резиновых жгутов

Восстановление лопнувших резиновых жгутов возможно только при незначительных повреждениях и носит временный характер. Полноценный ремонт с сохранением эксплуатационных характеристик невозможен из-за высоких динамических нагрузок и требований к безопасности. Критичные повреждения (разрывы более 30% сечения, расслоение, множественные трещины) требуют обязательной замены узла.

Для частичного восстановления мелких трещин (до 5 мм) применяют специализированные ремонтные составы: двухкомпонентные полиуретановые клеи или резиновые герметики с механической прочностью не ниже 5 МПа. Предварительная подготовка включает обезжиривание растворителем, расширение трещин шлифмашинкой и нанесение адгезионного грунта. После полимеризации состава необходима проверка геометрии жгута.

Технология временного ремонта

Очистка поверхности: Удаление грязи металлической щёткой и обезжиривание уайт-спиритом
Механическая обработка:
- Расширение трещины под углом 45° (глубина 2-3 мм)
- Создание насечек шабером для улучшения адгезии
Нанесение ремонтного состава:
1. Нанесение грунта-активатора кистью
2. Заполнение дефекта ремонтной смесью шпателем
3. Избыток удаляется ветошью
Полимеризация: Выдержка при +20°C не менее 24 часов

Критерий	Допустимый ремонт	Требуется замена
Глубина трещины	До 3 мм	Более 5 мм
Протяжённость	Менее 15% окружности	Свыше 30% окружности
Количество дефектов	1-2 изолированных	3 и более

Важно: Восстановленные жгуты запрещается устанавливать на управляемые оси и эксплуатировать при температурах ниже -10°C. После ремонта обязательны стендовые испытания на растяжение с нагрузкой 1.5 кН и визуальный контроль каждые 500 км пробега.

Обслуживание кронштейнов и креплений подвески

Регулярная проверка кронштейнов и точек крепления резино-жгутовой подвески критична для безопасности. Основное внимание уделяют поиску трещин, деформаций металла, коррозии и следов усталостного разрушения в зонах сварки. Обязательно осматривают отверстия под болты на предмет эллипсности или разрыва краёв.

Все резьбовые соединения (стяжные болты, гайки фиксации жгутов, крепления амортизаторов) требуют контроля момента затяжки согласно спецификации производителя. Ослабленные соединения немедленно подтягивают, а повреждённые болты или гайки с сорванной резьбой подлежат замене. Параллельно проверяют состояние резиновых втулок и проставок на предмет расслоения, разрывов или потери эластичности.

Порядок работ при обнаружении дефектов

При выявлении повреждений кронштейнов выполняют следующие действия:

Демонтаж жгутов и снятие нагрузки с узла.
Зачистку проблемной зоны до чистого металла для точной оценки масштабов повреждения.
Усиление деформированных участков методом наплавки или установкой накладок (для незначительных трещин).
Полную замену кронштейна при сквозной коррозии, глубоких разрывах или изменении геометрии.

Монтаж новых элементов требует точного позиционирования по заводским разметочным точкам. После сварки швы обрабатывают антикоррозийным составом. Установку резиновых жгутов производят только на окончательно затянутые с рекомендованным моментом крепёжные элементы.

Контроль состояния креплений выполняют каждые 10-15 тыс. км пробега или после экстремальных нагрузок (езда по бездорожью, перевозка тяжелых грузов). Особое внимание уделяют точкам крепления:

К раме или кузову автомобиля.
К осям и рессорным лапам.
К амортизаторам и стабилизаторам.

Тип крепежа	Периодичность контроля	Критичные дефекты
Болты стяжки жгутов	Каждое ТО (10-15 тыс. км)	Вытягивание резьбы, деформация шпильки
Кронштейны крепления к раме	20-30 тыс. км / сезонно	Трещины сварных швов, коррозия монтажных платформ
Втулки и вкладыши	Каждое ТО	Расслоение резины, осевое смещение

Защитная обработка от преждевременного старения резины

Резиновые элементы подвески подвержены деградации под воздействием ультрафиолета, озона, экстремальных температур и химических реагентов (масла, топливо, антифриз). Профилактическая обработка замедляет окисление, сохраняет эластичность и предотвращает растрескивание, увеличивая межсервисный интервал.

Специализированные составы (силиконовые спреи, консервирующие пасты) создают защитную пленку, блокирующую агрессивные факторы. Обработку проводят только на чистой сухой поверхности после демонтажа колес или на снятых деталях – загрязнения снижают адгезию препаратов.

Ключевые методы и средства

Оптимальный результат достигается комбинацией подходов:

Силиконовые спреи: Равномерное покрытие без белых следов. Требуют обезжиривания поверхности изопропиловым спиртом.
Резиновые консерванты (например, на основе касторового масла): Глубоко проникают в структуру, восстанавливают микротрещины.
Антиозонантные составы: Обязательны для авто в регионах с высокой концентрацией озона или промышленными выбросами.

Важно: Категорически исключить:

Средства на основе вазелина или минеральных масел – разрушают резину.
Агрессивные растворители (бензин, ацетон) для очистки.
Нанесение препаратов на пыльные или влажные детали.

Периодичность	Каждые 3-6 месяцев или после контакта с реагентами
Критерии выбора средства	Устойчивость к смыву, термостойкость (+120°C и выше), антистатические свойства
Контроль эффективности	Отсутствие высолов, сохранение матовости резины, неизменная эластичность

Систематическая обработка в сочетании с визуальным осмотром на предмет микротрещин или вздутий – базис продления ресурса жгутов. Игнорирование защиты ведет к потере демпфирующих свойств и внеплановой замене узла.

Критерии выбора качественных жгутов для замены

Правильный подбор жгутов напрямую влияет на долговечность подвески, безопасность движения и комфорт. Некачественные изделия быстро теряют эластичность, деформируются или рвутся, что приводит к ускоренному износу других компонентов ходовой части.

При выборе учитывайте несколько ключевых параметров, гарантирующих соответствие жгутов нагрузкам и условиям эксплуатации конкретного транспортного средства. Визуальный осмотр и проверка документации обязательны перед покупкой.

Основные параметры оценки

Материал изготовления: Высококачественная износостойкая резина (EPDM, натуральный каучук) или современные полиуретановые составы. Проверьте устойчивость к маслам, топливу, озону и перепадам температур (-40°C до +100°C).
Конструкция и точность размеров: Полное соответствие геометрии, диаметра, длины и количества резиновых нитей оригиналу. Жгуты должны плотно заполнять посадочные места без зазоров.
Производитель и сертификация: Предпочтение проверенным брендам с положительной репутацией. Наличие сертификатов качества (ISO, ГОСТ) подтверждает соответствие стандартам.
Визуальный контроль: Отсутствие трещин, расслоений, пузырей воздуха, неровностей поверхности и следов брака. Концы жгутов должны быть ровно обрезаны.
Условия эксплуатации: Учет максимальных нагрузок, климатической зоны (особенно для спецтехники или внедорожников) и специфики использования (дорожная/строительная техника).

Критерий	Проверка	Риски при несоблюдении
Эластичность	Жгут должен восстанавливать форму после сжатия	Проседание подвески, удары в крайних положениях
Плотность плетения	Однородная структура без разрывов нитей	Ускоренный износ, потеря демпфирующих свойств
Совместимость	Соответствие каталожному номеру ТС	Неправильная работа подвески, повреждение кронштейнов

Дополнительно оцените наличие гарантии от производителя и условия хранения продукции у продавца. Жгуты должны храниться в сухом, защищенном от УФ-лучей месте при умеренной температуре.

При сомнениях сравните несколько вариантов от разных брендов, изучите независимые тесты и отзывы. Избегайте покупки безымянных изделий без маркировки и упаковки – это основной признак контрафакта.

Меры безопасности при работе с натянутой подвеской

Работа с натянутыми резино-жгутами требует особой осторожности из-за высокого уровня накопленной энергии. Внезапный разрыв или соскальзывание элементов может привести к травмам от удара деталями подвески.

Перед любыми манипуляциями убедитесь в отсутствии людей и животных в зоне возможного поражения (траектории отскока жгутов). Запрещено находиться в плоскости натяжения резиновых элементов при ослаблении креплений.

Ключевые правила безопасности

Используйте СИЗ: защитные очки, перчатки с усиленным покрытием, одежду из плотной ткани
Применяйте специальный инструмент: съёмники для безопасного снятия натяжения, динамометрические ключи
Ослабляйте натяжение постепенно и равномерно со всех точек крепления
Контролируйте состояние элементов: трещины, расслоения или деформация жгутов требуют немедленного прекращения работ
Фиксируйте компоненты стопорными шпильками перед демонтажем

При замене изношенных жгутов всегда устанавливайте новые крепёжные элементы. Никогда не пытайтесь ремонтировать повреждённые резиновые тяги натяжением – это провоцирует внезапное разрушение. Работы выполняйте минимум в двоём для страховки на критичных операциях.

Список источников

При подготовке статьи о резино-жгутовой подвеске использовались технические материалы и документация, обеспечивающие достоверность приведенной информации. Основное внимание уделялось принципам работы, типовым неисправностям и методам обслуживания системы.

Источники включают специализированную литературу по конструкции автомобилей, официальные руководства производителей и экспертные публикации в отраслевых изданиях. Особое значение имели практические руководства по ремонту конкретных моделей транспортных средств.

Гришкевич А.И. Конструкция и расчет автомобильных подвесок. Машиностроение
Ротенберг В.А. Устройство ходовой части грузовых автомобилей. Транспорт
Официальные руководства по ремонту УАЗ, ГАЗ (разделы по передней подвеске)
Технические бюллетени НИИ автомобильного транспорта: №4/2018 "Диагностика упругих элементов"
Журнал "Грузовик Пресс": статья "Эволюция подвесок легких коммерческих автомобилей" (2021)
Производственные стандарты ГОСТ 7373-85 "Жгуты резиновые для подвесок"
Методические пособия по ТО спецтехники (разделы по восстановлению шарниров)
