Рулевая сошка - конструкция и правила ухода

Статья обновлена: 18.08.2025

Рулевая сошка – критически важный элемент рулевого управления автомобиля, выполняющий функцию преобразования вращательного движения рулевого вала в возвратно-поступательное перемещение тяг.

Этот компонент испытывает значительные механические нагрузки при эксплуатации, что предъявляет жесткие требования к его конструкции и состоянию.

Понимание устройства сошки и соблюдение правил ее обслуживания напрямую влияет на безопасность управления транспортным средством и ресурс рулевого механизма.

Место установки рулевой сошки в рулевом механизме

Рулевая сошка выполняет функцию преобразования вращательного движения вала рулевого механизма в возвратно-поступательное перемещение тяг. Она устанавливается строго на выходном валу рулевого редуктора (червячного, реечного или иного типа), являясь связующим звеном между рулевым валом и рулевой трапецией. Монтаж осуществляется через коническое шлицевое соединение с последующей фиксацией гайкой большого усилия, что обеспечивает жесткую передачу усилия от шестерни редуктора.

Ключевой особенностью позиционирования является ориентация рычага сошки: в нейтральном положении рулевого колеса она располагается перпендикулярно продольной оси автомобиля. Это обеспечивает симметричный ход тяг влево и вправо при повороте. Точное положение предварительно регулируется при сборке рулевого механизма для соответствия углам поворота колес и исключения люфтов.

Особенности крепления и взаимодействия

Конструктивно сошка интегрируется в систему следующим образом:

Вал сошки вращается в подшипниках картера редуктора, воспринимая радиальные и осевые нагрузки
Шлицевое соединение имеет метку для совмещения с пазом вала – ошибка монтажа приведет к нарушению углов установки колес
Шаровой палец на внешнем конце рычага соединяется с рулевой тягой через резьбовую втулку для регулировки схождения

Элемент крепления	Назначение	Последствия ослабления
Коническая гайка вала	Фиксация сошки на шлицах	Вибрация руля, стук, нарушение угла поворота
Стопорная шайба	Предотвращение самооткручивания гайки	Потеря фиксации, риск аварии
Чехол шарового пальца	Защита шарнира от грязи и влаги	Коррозия, износ шарнира, люфт в рулевом управлении

Эксплуатационные нагрузки концентрируются в зоне основания рычага и шарового шарнира, что требует регулярного контроля затяжки крепежа и целостности пыльников. Повреждение посадочных шлицов или трещины в металле рычага недопустимы – такие дефекты требуют немедленной замены узла.

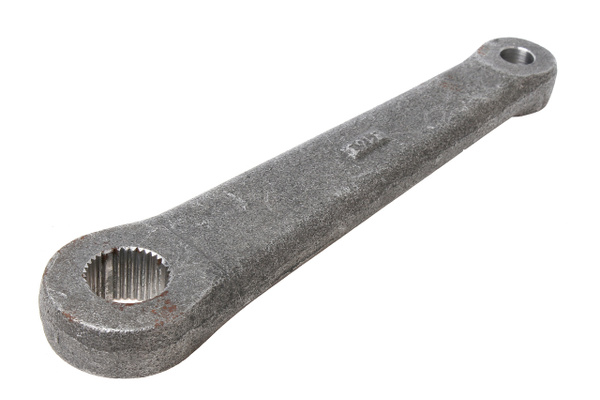

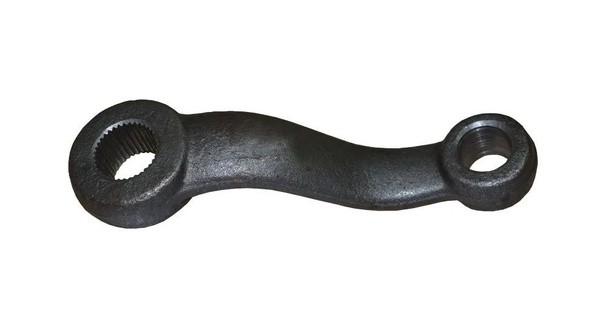

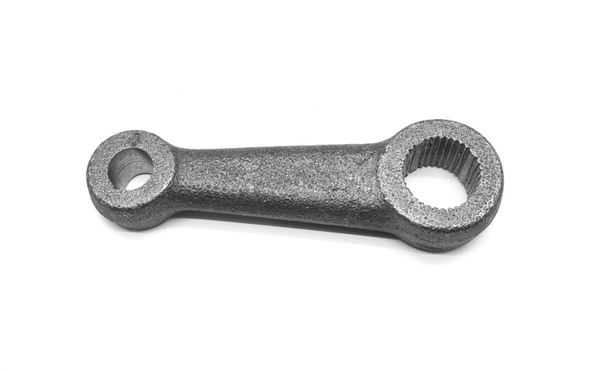

Конструкция сошки: основание, рычаг и шлицевое соединение

Основание сошки представляет собой литую или кованую деталь сложной геометрии, обеспечивающую жесткую фиксацию на выходном валу рулевого механизма. Оно оснащено цилиндрическим посадочным отверстием с внутренними шлицами, точно соответствующими профилю вала. Материалом служит высокопрочная сталь, обработанная для устойчивости к крутящим моментам и вибрациям.

Рычаг интегрирован в основание как единая конструкция либо соединен посредством прессовой посадки с последующей сваркой. Его длина и угол изгиба определяют передаточное отношение и ход тяг. Точка крепления рулевой тяги (шаровой палец или резьбовая втулка) располагается на конце рычага и подвергается термоупрочнению для сопротивления ударным нагрузкам.

Ключевые элементы шлицевого соединения

Конический профиль шлицов – обеспечивает самозатягивание при нагрузке и исключает люфт
Натяжная гайка – фиксирует сошку на валу через стопорную шайбу (контрящая пластина или шплинт)
Контроль момента затяжки – критичный параметр (60-120 Нм), нарушение ведет к деформации шлицов
Смазочный канал – присутствует в некоторых моделях для подачи Литола через пресс-масленку

Шлицевое соединение требует периодической проверки затяжки гайки, особенно после ремонтных работ. Признаком износа являются стуки в рулевой колонке при движении по неровностям и увеличение свободного хода руля. Замена сошки обязательна при выработке шлицов более чем на 15% глубины или наличии трещин в зоне рычага.

Параметр контроля	Норма	Последствия нарушения
Люфт в шлицах	≤ 0.1 мм	Ударные нагрузки на рейку, разрушение вала
Угол качания рычага	±25° от нейтрали	Ограничение хода колес, повышенное усилие на руле

Материалы изготовления рулевых сошек: сталь vs алюминий

Рулевые сошки производятся преимущественно из двух материалов: легированных сталей или алюминиевых сплавов. Оба варианта широко применяются в автопроме, но обладают принципиально разными физико-механическими свойствами. Выбор материала напрямую влияет на долговечность узла, поведение автомобиля и специфику обслуживания.

Стальные сошки традиционно считаются эталоном надежности благодаря высокой прочности на излом и усталостную выносливость. Алюминиевые аналоги привлекают сниженной массой и технологичностью литья сложных форм. Критически важным фактором становится устойчивость к коррозии, где алюминий демонстрирует преимущество, но требует конструктивных компенсаций для жесткости.

Сравнительная характеристика

Критерий	Сталь	Алюминий
Предел прочности	500-1200 МПа	250-400 МПа
Удельный вес	7.8 г/см³	2.7 г/см³
Коррозионная стойкость	Требует покрытий	Естественная пассивация
Усталостная выносливость	Высокая (10⁶ циклов)	Средняя (10⁵ циклов)
Чувствительность к ударам	Устойчива к сколам	Риск трещин при точечных нагрузках

Ключевые особенности эксплуатации:

Стальные сошки критичны к защите от ржавчины: обязательны регулярный осмотр лакокрасочного покрытия и обработка преобразователем при появлении очагов коррозии.
Алюминиевые сошки чувствительны к затяжке крепежа – превышение момента вызывает пластическую деформацию резьбовых отверстий и потерю предварительного натяга.

При обслуживании учитывайте:

Для стали запрещена пескоструйная очистка, повреждающая защитные слои
Алюминий требует специальных смазок для контакта со стальным крепежом во избежание гальванической коррозии
Диагностика люфтов на алюминиевых сошках должна проводиться в 2 раза чаще из-за ускоренного износа шлицевого соединения

Принцип преобразования вращения вала в продольное движение

Рулевая сошка выполняет ключевую роль в трансформации вращательного движения вала рулевого механизма в линейное перемещение тяг. Её нижняя часть жёстко зафиксирована на выходном валу редуктора или рулевого рейки через шлицевое соединение. При повороте руля вал синхронно проворачивается, заставляя сошку совершать возвратно-качательные движения в горизонтальной плоскости.

К верхней части сошки через шаровой шарнир крепится продольная рулевая тяга. Качание рычага вызывает втягивание или выталкивание тяги, создавая поступательное усилие. Это усилие передаётся далее к поворотным кулакам колёс через рулевые наконечники и рычаги подвески, обеспечивая синхронный разворот управляемых колёс в заданном направлении.

Ключевые элементы преобразования

Входной шлицевый узел: Обеспечивает жёсткую передачу вращения с вала на тело сошки.
Рычаг переменной длины: Плечо сошки действует как радиус, увеличивающий усилие при удалении от оси вращения.
Шаровая опора тяги: Позволяет сошке свободно менять угол наклона при работе без потери передачи усилия.

Параметр	Влияние на преобразование
Длина рычага сошки	Определяет ход тяги и усилие: длинное плечо даёт больший ход при меньшем усилии
Угол качания	Ограничивает максимальный разворот колёс (обычно 70-90 градусов)

Эффективность преобразования напрямую зависит от состояния шарниров и отсутствия люфтов. Износ шаровой втулки или деформация рычага нарушают геометрию рулевого управления, приводя к снижению точности реакции колёс на движение руля и вибрациям.

Типы соединений сошки с рулевыми тягами: шарниры и втулки

Соединение сошки с продольной рулевой тягой обеспечивает передачу усилия от рулевого механизма к управляемым колесам. Надежность этого узла напрямую влияет на безопасность управления автомобилем. Существует два основных типа соединений: шаровые шарниры и резинометаллические втулки, каждый из которых обладает характерными особенностями конструкции и эксплуатации.

Выбор конкретного типа соединения зависит от конструкции рулевого управления, нагрузок и требований производителя транспортного средства. Оба варианта имеют свои преимущества и недостатки в плане износостойкости, восприятия ударных нагрузок, необходимости обслуживания и стоимости замены. Понимание этих различий помогает в диагностике неисправностей и правильном обслуживании системы.

Шаровые шарниры

Конструкция: Состоит из металлического пальца со сферическим наконечником, запрессованного в корпус с полимерным или металлокерамическим вкладышем. Защитный чехол (пыльник) удерживает смазку и предотвращает попадание грязи.

Особенности:

Обеспечивает подвижность во всех плоскостях
Требует регулярной проверки целостности пыльника и наличия смазки
Признаки износа: стук при движении по неровностям, люфт рулевого колеса

Резинометаллические втулки

Конструкция: Представляет собой металлическую втулку с запрессованной резиновой или полиуретановой вставкой. Фиксируется болтовым соединением через проушины сошки и тяги.

Особенности:

Демпфирует вибрации и удары
Не требует обслуживания в течение всего срока службы
Признаки износа: трещины в резине, разрывы вставки, повышенный люфт узла

Параметр	Шарнир	Втулка
Подвижность	Многоосевая	Ограниченная (компенсирует угловые смещения)
Обслуживание	Требует замены смазки	Необслуживаемое
Ресурс	Зависит от состояния пыльника	Определяется старением резины

При замене элементов соединения обязательно проводится регулировка углов установки колес. Использование некондиционных запчастей или нарушение момента затяжки крепежа приводит к ускоренному износу и потере управляемости. Особое внимание уделяют состоянию защитных чехлов шаровых шарниров – даже небольшие повреждения вызывают попадание абразива и быстрый выход узла из строя.

Особенности крепления к секторному валу реечного механизма

Рулевая сошка жестко фиксируется на конусном шлицевом хвостовике секторного вала через высокоточное шлицевое соединение. Шлицы имеют трапециевидный профиль с определенным углом конусности, что исключает радиальное биение и обеспечивает синхронное движение элементов. Посадочное место проектируется с минимальными допусками для предотвращения критического люфта.

Силовое крепление реализуется через контргайку большого диаметра, затягиваемую с регламентированным моментом (обычно 120-200 Н·м в зависимости от модели). Фиксация от самооткручивания обеспечивается корончатой гайкой со шплинтом или стопорной шайбой, проходящей через сквозное отверстие в валу. Посадочная поверхность сошки и торец вала должны иметь идеальную чистоту для равномерного прилегания.

Ключевые требования при обслуживании

Контроль момента затяжки: использование динамометрического ключа при установке с обязательной заменой деформируемой стопорной шайбы
Защита шлицев: нанесение молибденовой смазки при сборке для предотвращения фреттинг-коррозии
Диагностика износа: проверка осевого люфта при каждом ТО путем покачивания сошки рукой

Параметр	Норма	Критичное значение
Осевой люфт вала	0-0.1 мм	>0.3 мм
Угловой люфт сошки	≤5°	>8°
Глубина шлицов	паспортная ±0.05 мм	выработка >0.2 мм

Деформация или срыв хотя бы одного шлица требует замены всего узла. При повторной сборке запрещается использование ударного инструмента – затяжка выполняется плавно с поэтапным увеличением момента. После 50-100 км пробега обязательна проверка затяжки гайки из-за возможной усадки деталей.

Диагностика люфта рулевой сошки на подъемнике

Для точного определения люфта рулевой сошки автомобиль фиксируется на подъемнике, обеспечивая свободный доступ к рулевому механизму. Перед началом диагностики колеса выставляются в положение прямолинейного движения, руль блокируется противоугонным устройством или удерживается помощником для исключения вращения вала.

Основной акцент делается на проверке осевого и радиального зазоров в узле крепления сошки к рулевой тяге. Механик визуально контролирует соединение, одновременно раскачивая тягу в вертикальной и горизонтальной плоскостях для выявления стуков или недопустимого смещения.

Процедура выявления люфта

Контроль осевого смещения: Монтажной лопаткой или динамометрическим рычагом создается усилие в направлении оси сошки. Превышение допустимого зазора (обычно >0.8 мм) определяется по характерному перемещению вала или стуку. Для точной оценки используется индикатор часового типа, фиксируемый на картере рулевого механизма.

Проверка радиального зазора: Рулевая тяга резко подергивается вверх-вниз перпендикулярно плоскости крепления. Наличие люфта свидетельствует об износе:

Втулок или подшипников вала сошки
Резьбового соединения тяги
Посадочного места шарового шарнира

Тип люфта	Инструмент для проверки	Критическое значение
Осевой	Индикатор часового типа	≥ 0.8 мм
Радиальный	Диагностический рычаг	Видимое смещение ≥ 1.5 мм

Важно: Одновременно проверяется состояние пыльников и наличие течей смазки. Поврежденный защитный чехол ускоряет износ шарниров, приводя к увеличению зазоров. При выявлении люфта узел демонтируется для детальной дефектовки.

Проверка состояния защитных пыльников: визуальный осмотр

Очистите поверхность пыльников от грязи и масляных отложений для точной оценки. Осмотрите резиновый чехол при повернутых колесах или на подъемнике, обеспечив доступ к рулевой сошке.

Сфокусируйтесь на целостности материала: проверьте пыльник по всей окружности, особое внимание уделяя зонам изгиба и местам крепления хомутами. Используйте фонарь для выявления малозаметных дефектов.

Ключевые признаки износа:

Трещины и расслоения: сетчатые повреждения поверхности, особенно в гофрированных участках.
Разрывы и порезы: сквозные повреждения от механического воздействия.
Деформация: сплющивание, вздутие или потеря эластичности материала.
Следы смазки: масляные подтеки на пыльнике указывают на нарушение герметичности узла.

Элемент проверки	Критичные дефекты
Хомуты крепления	Коррозия, ослабление фиксации, смещение
Прилегание к деталям	Отслоение от рычага или вала сошки

Характерные стуки при износе шарнирного соединения

Износ шарового шарнира рулевой сошки проявляется четкими металлическими стуками, возникающими при проезде неровностей. Звук отчетливо передается на рулевую колонку и кузов, усиливаясь на малой скорости или при резком перекладывании руля. Характерно, что стук слышен преимущественно при вертикальной нагрузке колеса (например, наезде на кочку), а не в поворотах.

Источником шума служит увеличенный зазор между шаровым пальцем и втулками корпуса шарнира. Люфт провоцирует ударные нагрузки при изменении вектора усилий, что дополнительно разрушает полимерные вкладыши и антифрикционное покрытие. Без вмешательства зазор прогрессирует, вызывая биение колес и нарушение углов установки.

Диагностика и риски

Проверка люфта: Требуется помощник – один раскачивает руль влево-вправо (при заглушенном двигателе), второй контролирует рукой сошку и тяги. Четкий вертикальный или горизонтальный люфт у шарнира подтверждает износ.
Критические последствия: Разрушение шарнира приводит к потере связи колеса с рулевым механизмом. Возможен срыв пальца с посадочного места, блокировка рулевого управления или самопроизвольное изменение угла поворота колеса.

Сопутствующие симптомы	Механизм возникновения
Вибрация руля на скорости	Дисбаланс из-за переменного угла схождения колес
"Плавающий" курс авто	Нестабильность положения колес при движении прямо
Ускоренный износ шин	Локальный перегрев резины от постоянного проскальзывания

Эксплуатация с неисправным шарниром недопустима из-за риска аварии. При первых стуках требуется срочная диагностика и замена узла в сборе (ремонт не предусмотрен). Для профилактики регулярно проверяйте пыльники – трещины на них приводят к вымыванию смазки и попаданию абразива.

Последствия деформации рычага после ударов

Деформация рулевой сошки даже на несколько миллиметров нарушает геометрию рулевого управления. Искривлённый рычаг изменяет угол передачи усилия от рулевого механизма к тягам, что приводит к неправильному положению колёс относительно продольной оси автомобиля. Это провоцирует увод машины в сторону при движении по прямой и ускоренный износ резины.

Нарушение параллельности между сошкой и маятниковым рычагом создаёт избыточное сопротивление в рулевой системе. Водитель ощущает это как "тяжёлый" руль или люфт. Длительная эксплуатация с деформированной сошкой вызывает перегрузку шаровых шарниров тяг и втулок маятника, что ведёт к их преждевременному разрушению и риску полного отказа рулевого управления.

Критические последствия деформации

Потера курсовой устойчивости: автомобиль требует постоянного подруливания, особенно на высоких скоростях
Вибрация рулевого колеса: усиливается при разгоне или торможении из-за нарушения углов установки колёс
Неравномерный износ протектора шин по краям беговой дорожки ("пилообразный" износ)

Тип повреждения	Визуальный признак	Эксплуатационный риск
Изгиб плеча сошки	Асимметрия положения тяг	Заклинивание рулевого рейки
Скручивание вала	Смещение резьбовых наконечников	Обрыв рулевых тяг при маневрировании

Прогрессирующая деформация вызывает перекос рулевого редуктора или рейки, что сопровождается течью сальников и потерей смазки. В конечном итоге это приводит к заеданию червячной пары или зубчатого сектора, делая поворот руля физически невозможным без применения критических усилий.

Коррозия шлицевого соединения: причины и профилактика

Коррозия шлицевого соединения рулевой сошки возникает при проникновении влаги и реагентов в зону контакта вала рулевого механизма с ответной частью сошки. Основными катализаторами выступают повреждённые пыльники, трещины в защитных покрытиях, эксплуатация в условиях повышенной влажности или зимней обработки дорог солями. Отсутствие консервационной смазки ускоряет процесс окисления металла.

Разрушение шлицев ведёт к образованию люфта, нарушению геометрии соединения и появлению ударных нагрузок. Это проявляется стуками в рулевом управлении, ухудшением точности реагирования на поворот руля, прогрессирующим износом деталей. В критических случаях возможна деформация или полная потеря фиксации сошки.

Профилактические меры

Регулярная обработка: Нанесение тугоплавкой консистентной смазки (типа ШРУС) на шлицы при каждом ТО или сезонном обслуживании.
Защита от влаги: Контроль целостности резиновых пыльников и чехлов, немедленная замена при трещинах или разрывах.
Очистка соединения: Удаление грязи и следов коррозии металлической щёткой перед нанесением свежей смазки.
Антикоррозийная обработка: Нанесение ингибиторов коррозии или мовиля на внешние поверхности соединения после сборки.
Мойка под давлением: Избегание прямого воздействия струи воды на зону шлицев во время очистки днища.

Регламент проверки крепежных болтов на момент затяжки

Периодичность контроля определяется производителем транспортного средства и регламентом ТО, но обязательна после вмешательства в рулевой механизм или при появлении стуков в передней подвеске. Проверка выполняется на эстакаде, подъемнике или смотровой яме при вывешенных передних колесах после предварительной очистки резьбовых соединений от загрязнений.

Используйте динамометрический ключ с диапазоном, соответствующим значению момента для конкретного болта/гайки (указано в сервисной документации). Затяжку производят плавным усилием без рывков, контролируя угол поворота ключа. Заменяйте деформированные или корродированные болты, а также шайбы и стопорные элементы при каждом демонтаже.

Ключевые этапы процедуры

Очистите резьбу и контактные поверхности крепежа и кронштейна щеткой
Проверьте состояние резьбы и отсутствие деформаций на болтах
Установите на ключ значение момента согласно спецификации (примеры в таблице)
Прогните ключ до характерного щелчка при контроле затянутых соединений
Дотяните ослабленные болты с соблюдением последовательности (если применимо)

Тип крепежа	Стандартный момент (Н∙м)	Критичное отклонение
Болт крепления сошки к рейке	90-110	±15%
Гайка вала сошки	120-150	±10%
Крепление картера руля	75-95	±20%

Внимание! Не применяйте ударные инструменты – они искажают реальное значение усилия. При превышении допустимого момента затяжки болт подлежит обязательной замене из-за риска потери прочности. После контроля обработайте соединения антикоррозийным составом.

Технология замены поврежденных пыльников без снятия сошки

Перед началом работ подготовьте новый пыльник, хомуты, плоскую отвертку, ветошь, шприц для смазки и специальный съемник шаровых шарниров. Зафиксируйте автомобиль на подъемнике или эстакаде, установите противооткатные упоры и снимите колесо со стороны ремонтируемого узла для беспрепятственного доступа к рулевой тяге.

Тщательно очистите грязь вокруг сошки и пыльника ветошью, чтобы предотвратить попадание абразивных частиц в механизм при разборке. Проверьте целостность посадочных канавок на корпусе сошки и рулевой тяге – наличие коррозии или деформаций потребует дополнительных восстановительных операций.

Последовательность операций

Срежьте старые крепежные хомуты пыльника бокорезами, аккуратно подденьте поврежденный чехол отверткой и снимите его с рулевой тяги.
Нанесите консистентную смазку ШРУС (например, Liqui Moly LM47) через монтажное отверстие в корпусе сошки, заполнив полость на 40-50% для защиты шарнира от износа.
Растяните новый пыльник в кипятке на 3-5 минут для придания эластичности, затем наденьте его широкой частью на фланец сошки до полного захода в посадочный паз.
С помощью съемника частично выпрессуйте шаровой палец тяги из сошки, оставив его в подвешенном состоянии для освобождения места под монтаж узкой части пыльника.
Натяните края чехла на коническую часть рулевой тяги, контролируя отсутствие перекосов и равномерность посадки по всей окружности.

Зафиксируйте пыльник металлическими хомутами типа "усик", используя пассатижи для равномерной затяжки – сначала на стороне сошки, затем на тяге. Проверьте свободу хода шарнира, покачивая тягу рукой: пыльник не должен создавать сопротивление при перемещениях пальца. Установите колесо, проведите пробную поездку с контролем отсутствия стуков в рулевом управлении.

Критические ошибки:

Использование пластиковых хомутов вместо металлических – приводит к сползанию пыльника при вибрациях
Перетяжка крепежа – вызывает деформацию резины и преждевременный разрыв
Недостаточная смазка шарнира – увеличивает трение и износ сопрягаемых поверхностей

Контрольный параметр	Норма	Несоответствие
Зазор между пыльником и тягой	0.5-1 мм	Контакт резины с металлом
Свободный ход шарнира	5-8° без усилия	Заедание или люфт
Расположение гофр	Параллельно оси тяги	Смещение/скручивание

После пробега 200-300 км повторно проверьте затяжку хомутов и состояние пыльника – резина не должна иметь масляных подтеков или локальных растяжений. При обнаружении смещения чехла немедленно проведите регулировку крепежа, так как нарушение герметичности приведет к вымыванию смазки и коррозии шарнира.

Методы устранения люфта в шарнирных соединениях

Люфт в шарнирных соединениях рулевой сошки возникает из-за естественного износа трущихся поверхностей, деформации втулок или ослабления крепежа. Его игнорирование приводит к ухудшению управляемости, вибрациям на руле и ускоренному разрушению смежных узлов. Своевременное устранение зазоров критично для безопасности и точности рулевого управления.

Диагностика выполняется путем покачивания сошки вручную или с помощью монтажки при вывешенных передних колесах, контролируя амплитуду свободного хода. Точное определение изношенного элемента требует визуального осмотра и замера зазоров щупом. Основные методы восстановления работоспособности шарниров зависят от конструкции конкретного узла.

Способы устранения зазоров

Для разных типов соединений применяются следующие решения:

Регулируемые шарниры (например, червячная пара): Ослабьте контргайку, вращайте регулировочный винт до устранения зазора с сохранением легкого проворачивания, затяните контргайку с рекомендованным моментом.
Шарниры с запрессованными втулками: Замените изношенные втулки на новые, используя оправку и пресс. Обязательно обработайте посадочные поверхности смазкой перед запрессовкой.
Соединения с подшипниками качения: Проверьте состояние сепаратора и тел качения. Замените подшипник в сборе при наличии выработки, задиров или повышенного шума.
Резьбовые соединения (палец сошки): Проверьте затяжку гайки пальца. При стуке или видимом смещении замените разрезную шайбу и затяните гайку до момента, указанного производителем, законтрив ее.

Важные нюансы: После регулировки или замены деталей обязательно проверьте легкость хода руля – отсутствие заеданий и излишнего усилия. Используйте только рекомендованные смазки для шарниров. При значительном износе посадочных мест в корпусе сошки требуется замена всего узла. Регулярная очистка соединений от грязи и своевременная смазка (если предусмотрена конструкцией) – ключевые факторы предотвращения люфта.

Процедура демонтажа рулевой сошки на СТО

Перед началом работ автомобиль устанавливается на подъемник, колеса фиксируются в прямолинейном положении. Мастер выполняет визуальный осмотр узла для выявления коррозии или деформаций, препятствующих демонтажу. Отключается АКБ для предотвращения срабатывания подушек безопасности при случайных замыканиях.

Далее снимаются защитные элементы: пыльник тяги и декоративные щитки (при наличии). Очищаются резьбовые соединения от грязи и обрабатываются проникающей смазкой. Ключевым этапом является маркировка положения сошки относительно вала рулевого механизма мелом или керном для сохранения угла установки при сборке.

Этапы демонтажа

Ослабление контргайки наконечника рулевой тяги специальным ключом.
Выпрессовка пальца тяги съемником без ударных воздействий на вал рейки.
Откручивание гайки крепления сошки к валу (требует динамометрического ключа).
Снятие сошки съемником: лапы инструмента фиксируются на основании детали, центральный винт упирается в торец вала.

При затрудненном демонтаже из-за прикипания:

Прогревание фланца горелкой с контролем температуры
Использование ударного съемника с протектором резьбы
Применение ультразвуковой ванны для коррозийных соединений

Риск при нарушении технологии	Последствие
Удары по валу рейки	Деформация шестерен, течь сальников
Перетяжка крепежа	Срыв резьбы, разрушение шлицов
Несоосность при установке	Вибрации руля, ускоренный износ шин

Особенности установки новой сошки: центровка и регулировка

Установка новой рулевой сошки – критически важная операция, напрямую влияющая на безопасность и управляемость автомобиля. Ее выполнение требует строгого соблюдения технологии, особенно в части центровки относительно среднего положения рулевого колеса и последующей регулировки люфтов. Неправильная установка неизбежно приведет к уводу автомобиля с прямой траектории, ускоренному износу шин и элементов рулевого управления.

Ключевой момент установки – позиционирование сошки на валу рулевого механизма. Новую деталь необходимо насадить строго по меткам, нанесенным на вал и внутреннее отверстие сошки. Эти метки гарантируют, что рычаг сошки будет находиться в правильном положении относительно плоскости вращения рулевого колеса при движении по прямой. Отсутствие или игнорирование этих меток делает последующую центровку крайне затруднительной.

Этапы установки и центровки

Перед началом монтажа новой сошки убедитесь в чистоте посадочных поверхностей вала и отверстия сошки. Протрите их от грязи и старой смазки. Нанесите тонкий слой консистентной смазки на шлицы вала для облегчения посадки и предотвращения коррозии.

Предварительная установка: Совместите установочные метки на валу рулевого механизма и внутренней втулке новой сошки. Аккуратно наденьте сошку на вал, следя за совпадением меток.
Фиксация гайкой: Наживите и затяните крепежную гайку (или болт) моментом, указанным производителем транспортного средства. Не затягивайте окончательно на этом этапе.
Проверка среднего положения руля: Убедитесь, что передние колеса установлены строго прямо (можно использовать стенд развала-схождения как ориентир). Рулевое колесо должно находиться в строго горизонтальном (среднем) положении. Если руль перекошен, значит, сошка установлена неправильно относительно среднего положения вала.
Окончательная затяжка: Если руль в среднем положении, а колеса стоят прямо, окончательно затяните крепежную гайку/болт сошки строго с требуемым моментом затяжки. Зафиксируйте гайку шплинтом или контргайкой (если предусмотрено конструкцией).

Регулировка после установки

Сразу после установки новой сошки и затяжки ее крепления необходимо проверить и при необходимости отрегулировать следующие параметры:

Свободный ход (люфт) рулевого колеса: Измерьте суммарный люфт руля. Он не должен превышать значений, указанных в руководстве по ремонту автомобиля (обычно 10-15 мм на ободе руля).
Усилие поворота руля: Проверьте, нет ли заеданий или чрезмерно тугого хода руля во всем диапазоне поворота.
Углы установки колес: Обязательно выполните регулировку углов установки передних колес (развал, схождение) на специализированном стенде. Установка новой сошки неизбежно сбивает схождение. Неправильное схождение приведет к мгновенному и сильному износу шин.

Контрольный люфт в тягах после установки:

Точка проверки	Допустимый люфт	Метод проверки
Шаровые шарниры тяг	Отсутствие ощутимого люфта	Покачивание монтировкой при вывешенном колесе
Осевой люфт вала сошки	Менее 0.1-0.3 мм	Покачивание сошки вверх-вниз
Суммарный люфт руля	10-15 мм (уточнить для модели)	Люфтомер на ободе руля

Помните, что корректная установка новой рулевой сошки с обязательной центровкой по меткам и последующей регулировкой углов установки колес – это гарантия безопасности, предсказуемой управляемости и долговечности шин вашего автомобиля. Пренебрежение этими операциями недопустимо.

Смазка шарниров и шлицевого соединения при ТО

Регулярная смазка шарнирных соединений сошки и шлицевого вала критична для предотвращения люфтов, скрипов и преждевременного износа деталей. Отсутствие обслуживания приводит к увеличению усилия на руле, ударным нагрузкам на рейку и снижению точности управления.

Работы проводятся на поднятом автомобиле при снятых защитных чехлах после очистки узлов от старой смазки и загрязнений. Используйте только рекомендованные автопроизводителем типы консистентных смазок – обычно литиевые (№158) или специализированные составы для ШРУСов.

Порядок обработки соединений

Шлицевое соединение вала сошки: нанесите слой смазки толщиной 1-2 мм на шлицы перед сборкой, излишки удалите ветошью.
Шаровой палец рулевой тяги: заполните полость шарового шарнира через пресс-маслёнку до выхода свежего состава.
Ось сошки: обработайте внутреннюю поверхность втулки и цапфу при переборке механизма.

Узел	Периодичность смазки	Объём смазки
Шлицевое соединение	Каждые 50-60 тыс. км	5-7 г
Шарнир тяги	Каждые 15-20 тыс. км	До заполнения полости

Контролируйте отсутствие подтёков смазки после сборки. Избыток состава привлекает пыль, образуя абразивную пасту. Обязательно заменяйте повреждённые пыльники – их герметичность защищает смазочный материал от вымывания и загрязнения.

Подбор смазочных материалов для узлов сошки

Ключевыми точками обслуживания рулевой сошки являются шарнир тяги, подшипник вала и зубчатое зацепление с валом рулевой рейки. Для каждой зоны требуется специфичная смазка, обеспечивающая защиту от износа, коррозии и потери герметичности сальников.

Использование неподходящих материалов ведет к заклиниванию шарниров, ускоренному износу зубьев и разгерметизации узла. Приоритет отдаётся составам с высокой адгезией, водостойкостью и стойкостью к вымыванию, особенно для элементов, контактирующих с агрессивной средой.

Параметр	Требование	Последствия нарушения
Температурный диапазон	Стабильность при -40°C до +120°C	Загустевание зимой или вытекание летом
Совместимость с резиной	Инертность к EPDM/NBR сальников	Разбухание или разрушение пыльников
Антикоррозийные свойства	Защита от влаги и реагентов	Заклинивание шаровых наконечников

Обработка антикоррозийными составами металлических частей

Регулярная антикоррозийная обработка рулевой сошки предотвращает окисление металла, вызванное влагой, реагентами и механическими повреждениями. Без защиты на поверхности образуются очаги ржавчины, ослабляющие структуру детали и нарушающие геометрию соединений.

Технология включает три этапа: тщательную очистку поверхности от загрязнений и отслоившейся ржавчины, обезжиривание для улучшения адгезии состава, и нанесение защитного слоя. Особое внимание уделяется скрытым полостям, резьбовым соединениям и местам контакта с другими элементами подвески.

Ключевые аспекты обработки

Типы составов:

Жидкие преобразователи ржавчины – химически нейтрализуют окислы перед нанесением защиты.
Эпоксидные грунты – создают изолирующую основу под финишные покрытия.
Битумные мастики – устойчивы к вибрациям, заполняют микротрещины.
Восковые спреи – проникают в труднодоступные зоны, образуют эластичную пленку.

Контрольные параметры

Толщина слоя	80-120 мкм
Температура нанесения	+5°C до +35°C
Время сушки	24 часа (без нагрузки)

Составы наносятся кистью, валиком или распылением в 2-3 тонких слоя с межслойной просушкой. Качество покрытия проверяется визуально – отсутствие пузырей, наплывов и непрокрасов. Повторную обработку выполняют при обнаружении сколов или через каждые 2 года эксплуатации.

Очистка узла от дорожной грязи и реагентов

Систематическое удаление загрязнений с рулевой сошки критически важно для предотвращения коррозии металлических деталей и повреждения резиновых пыльников. Реагенты и абразивные частицы ускоряют износ шарнирных соединений, что может привести к люфту и нарушению управляемости автомобиля.

Очистку выполняйте при каждом сезонном ТО или после эксплуатации в условиях сильного загрязнения (снег, грязь, химически обработанные дороги). Для работы потребуется: автошампунь, щетка с мягкой щетиной, вода под умеренным давлением, ветошь, защитная смазка на силиконовой основе.

Пошаговая процедура очистки

Обеспечьте доступ к узлу: поднимите автомобиль на подъемнике или загнав на смотровую яму, снимите защитные кожухи при их наличии.
Сухую очистку проведите щеткой для удаления крупных частиц песка и грязи с корпуса сошки и тяг.
Обработайте поверхности автошампунем, растворенным в воде согласно инструкции. Избегайте агрессивных растворителей!
Смойте пену водой под давлением не выше 80-100 Бар, направляя струю под углом 45° к деталям, чтобы не повредить пыльники.
Тщательно просушите узел сжатым воздухом или чистой ветошью, уделяя внимание скрытым полостям.
Нанесите на металлические поверхности тонкий слой силиконовой смазки для защиты от коррозии.

Ключевые предостережения:

Запрещено использовать пароочистители и мойки высокого давления свыше 120 Бар – это деформирует пыльники.
Избегайте контакта кислотных составов и WD-40 с резиновыми элементами – они вызывают растрескивание.
Контролируйте состояние пыльников после очистки: трещины или разрывы требуют немедленной замены.

Элемент узла	Рекомендуемый метод очистки
Шарнирный механизм	Мягкая кисть + автошампунь, точечная обработка
Резьбовые соединения	Щетка по металлу (без усилий), продувка воздухом
Пыльники	Влажная ветошь, силиконовый спрей-очиститель

После процедуры проверьте отсутствие остаточной грязи в зоне крепления сошки к редуктору – ее скопление нарушает центровку механизма. Регулярность очистки напрямую влияет на ресурс рулевого управления.

Влияние неправильного угла установки колес на износ сошки

Некорректные углы установки колес, особенно нарушения схождения, создают постоянное боковое усилие на рулевые тяги при движении автомобиля. Это усилие напрямую передается на сошку, вынуждая ее работать под повышенной нагрузкой в нерасчетном режиме.

Сошка вынуждена компенсировать неправильное положение колес, что провоцирует неравномерное распределение давления в шарнирных соединениях. Возникает эффект "вытягивания" или "поджимания" рулевых тяг, вызывающий циклические перегрузки в оси вала сошки и ее паре трения.

Ключевые механизмы износа

Основные последствия:

Ускоренный износ втулки/игольчатого подшипника вала из-за крутящих моментов, возникающих при компенсации неправильного схождения
Деформация резьбовых соединений шарового пальца тяги из-за постоянного напряжения
Появление усталостных трещин в зоне крепления тяги к сошке

Критичные параметры углов:

Схождение	Провоцирует "растягивающее" усилие на шарниры
Развал	Создает переменную радиальную нагрузку на вал
Поперечный угол наклона оси поворота	Увеличивает сопротивление повороту колес

Результирующие вибрации от дисбаланса колес при нарушенных углах многократно усиливают ударные нагрузки на сошку. Это ускоряет развитие люфтов в шлицевом соединении вала и корпуса, а также разрушение защитных пыльников.

Признаки критического износа требующие замены детали

Критический износ рулевой сошки напрямую угрожает безопасности управления автомобилем. Несвоевременная замена приводит к частичной или полной потере контроля над направлением движения.

Обязательная замена требуется при выявлении следующих признаков:

Видимые механические повреждения: глубокие трещины на корпусе, сколы металла, деформация вала или рычага от удара.
Чрезмерный осевой люфт: ощутимое биение или вертикальное/горизонтальное качание вала сошки при приложении усилия руками.
Заклинивание при повороте: подёргивание руля, неравномерное усилие при вращении или заедание в крайних положениях.
Неустранимый стук: отчётливые металлические удары из зоны крепления сошки при проезде неровностей или резком повороте руля на месте.
Разрушение зубьев сектора: визуально обнаруженные сколы, задиры или вмятины на зубчатом секторе при демонтаже.
Критическая коррозия: глубокое ржавление в местах крепления тяг или на посадочных поверхностях, приводящее к потере прочности.

Сравнение оригинальных и неоригинальных запчастей для рулевой сошки

Оригинальные запчасти производятся компанией-изготовителем автомобиля или её официальными партнёрами по строго регламентированным стандартам. Они гарантируют полную совместимость геометрии, материалов и рабочих характеристик с конкретной моделью транспортного средства. Неоригинальные (альтернативные) компоненты выпускаются сторонними производителями, которые могут копировать конструкцию оригиналов или предлагать собственные решения.

Ключевое различие заключается в уровне контроля качества и применяемых материалах. Оригиналы проходят многоступенчатое тестирование на соответствие требованиям безопасности и долговечности в условиях, максимально приближенных к реальной эксплуатации автомобиля. Альтернативные производители часто оптимизируют производство для снижения себестоимости, что может отражаться на качестве сырья и точности изготовления.

Критерии выбора

Надёжность и срок службы: Оригиналы рассчитаны на полный ресурс узла. Качественные аналоги (OEM-эквивалент) могут приближаться к этому уровню, тогда как дешёвые аналоги изнашиваются быстрее.
Безопасность: Оригинальная сошка обеспечивает точную передачу усилия и предсказуемость рулевого управления. Некачественный аналог может деформироваться или разрушиться под нагрузкой.
Гарантия: Установка оригинальной детали обычно сохраняет гарантию на весь автомобиль. Для аналогов гарантия ограничена самим компонентом.
Стоимость: Оригиналы значительно дороже. Качественные аналоги предлагают баланс цены и надёжности, бюджетные варианты – минимальную цену при высоких рисках.

Параметр	Оригинальная запчасть	Качественный аналог (OEM)	Бюджетный аналог
Соответствие спецификациям	100%	Высокое (95-99%)	Низкое (риск отклонений)
Используемые материалы	Сертифицированные сплавы, термообработка	Схожие сплавы, обработка может отличаться	Дешёвые сплавы, отсутствие термообработки
Ресурс	Соответствует заводскому	До 80-90% от оригинала	Непредсказуемый (высокий риск поломки)
Влияние на управляемость	Без изменений	Минимальные отклонения	Риск люфтов, вибраций, увода авто

Приоритет безопасности: Для критичных узлов рулевого управления оригинал предпочтителен.
Проверка аналогов: Выбирайте только аналоги с сертификатами ISO/TS 16949 и отзывами независимых экспертов.
Контроль состояния: Независимо от типа детали, регулярно проверяйте люфт в сошке и целостность пыльников после замены.

Ресурс рулевой сошки в зависимости от условий эксплуатации

Средний ресурс рулевой сошки составляет 80-150 тыс. км пробега, однако этот показатель критически зависит от условий эксплуатации. Основными факторами влияния выступают качество дорожного покрытия, стиль вождения и климатические воздействия.

Агрессивная езда по неровным поверхностям многократно увеличивает ударные нагрузки на шарниры и вал сошки, провоцируя преждевременный износ. Коррозия, вызванная реагентами и влагой, разрушает защитные пленки в трущихся узлах, сокращая срок службы механизма на 30-40% даже при нормальных нагрузках.

Факторы сокращения ресурса

Ключевые риски для рулевой сошки:

Дорожные условия:

Грунтовки и бездорожье - до 50% сокращения ресурса

"Лежачие полицейские" - ударные деформации вала
Ямы и колдобины - критичные нагрузки на шарниры
Эксплуатационные факторы:

Резкие старты/торможения

Высокоскоростной проезд препятствий
Систематическая перегрузка автомобиля
Климатическое воздействие:

Солевые реагенты - ускоренная коррозия вала

Перепады температур - разрушение сальников
Высокая влажность - вымывание смазки

Условия эксплуатации	Средний ресурс	Рекомендуемая диагностика
Город (ровные дороги)	120-150 тыс.км	Каждые 15 тыс.км
Пригород (среднее качество покрытия)	90-110 тыс.км	Каждые 10 тыс.км
Бездорожье/перегрузы	50-70 тыс.км	Каждые 5 тыс.км

Признаки критичного износа проявляются через стуки в передней подвеске при переезде неровностей, увеличение свободного хода руля и "рыскание" автомобиля на скорости. Игнорирование этих симптомов приводит к разрушению посадочных мест сошки и полной потере управления.

Для максимального продления ресурса обязательна регулярная очистка механизма от грязи, контроль состояния пыльников и применение консистентных смазок при обслуживании. После экстремальных поездок по бездорожью требуется внеплановая диагностика люфтов в шарнирных соединениях.

Хранение запасной сошки: условия и сроки

Запасная сошка требует строгого соблюдения условий хранения для сохранения геометрии и функциональности. Основные риски при некорректном хранении включают коррозию шарнирных соединений, деформацию рычага и разрушение защитных покрытий.

Деталь должна храниться исключительно в заводской упаковке или герметичной таре для предотвращения контакта с агрессивными средами. Обязательна предварительная обработка резьбовых частей и шарниров консервирующей смазкой.

Ключевые требования к хранению

Температурный режим: от -15°C до +35°C без резких перепадов
Влажность: не выше 60%, обязательное отсутствие конденсата
Положение: горизонтально на ровной поверхности без нагрузки
Защита: от прямого УФ-излучения, масел, кислот и растворителей

Фактор	Критическое воздействие	Меры защиты
Коррозия	Заклинивание шарнира, разрушение резьбы	Силикагель в упаковке, смазка ВНИИНП-232
Деформация	Нарушение угла монтажа	Запрет штабелирования, хранение на стеллажах

Максимальный срок хранения: 4 года при соблюдении всех условий. Ежегодно выполняется визуальный контроль: проверка целостности смазочного слоя, отсутствие очагов коррозии и механических повреждений. После трёх лет хранения обязательна повторная консервация.

Запрещается монтаж сошки с истекшим сроком хранения без проведения поверки геометрии и теста на усилие вращения. Повреждённая упаковка сокращает допустимый период хранения до 6 месяцев.

Особенности обслуживания на бездорожье и в сложных условиях

Эксплуатация на бездорожье создает экстремальные нагрузки на рулевую сошку: постоянные удары о неровности, вибрации, контакт с водой, грязью и абразивами ускоряют износ шарниров и деформацию тяг. Пыль и грязь проникают в пыльники, вымывая смазку и провоцируя коррозию, а глубокие лужи приводят к гидроударам при резком охлаждении разогретых деталей.

После каждой поездки по сложному рельефу необходим визуальный осмотр сошки на предмет трещин, люфтов и повреждений пыльников. Обязательна очистка узла от грязи струей воды под низким давлением, избегая прямого попадания на уплотнения. Особое внимание уделите проверке затяжки крепежных болтов и состоянию шплинтов.

Критичные процедуры для бездорожья

Усиленная защита: Установка металлических пыльников-чехлов или дополнительных резиновых гофр поверх штатных.
Контроль смазки: Шприцевание шаровых пальцев после глубоких водных преград или активной пыльной эксплуатации.
Экстренная проверка люфта:
1. Зафиксируйте руль в прямом положении.
2. Покачайте сошку рукой вверх-вниз (допустимый люфт – до 1-2 мм).
3. При превышении нормы – срочная диагностика шаровых и тяг.

Условие	Риск для сошки	Действия
Глубокая грязь/болото	Забивание пыльников, коррозия	Промывка узла, замена смазки
Каменные гряды, "гребенка"	Деформация тяг, срыв резьбы	Визуальный осмотр на искривления
Резкие перепады температур (вода/грязь)	Трещины металла, износ шарниров	Контроль герметичности пыльников

При длительных поездках по бездорожью возите запасные пыльники и стопорные шайбы. При выявлении даже незначительной деформации сошки или тяг запрещена дальнейшая эксплуатация – деталь подлежит замене из-за риска внезапного разрушения.

Инструменты для самостоятельного контроля состояния сошки

Минимальный комплект включает гаечные ключи (чаще всего на 13-17 мм), домкрат с опорными подставками для безопасного подъема авто, фонарик для детального осмотра узла в труднодоступных местах и монтировку. Дополнительно потребуется помощник для точной диагностики люфтов при повороте руля.

Критически важен измерительный инструмент: штангенциркуль для замера диаметра вала сошки и толщины пальцев тяг, щуп для проверки зазоров в шарнирных соединениях. Для оценки герметичности гидроусилителя подготовьте чистую ветошь и зеркальце на удлинителе.

Ключевые инструменты и методика их применения

Инструмент	Назначение	Особенности использования
Монтировка	Выявление люфтов шарниров	Установите между тягами и рычагами, покачивайте для определения стука/зазора
Щуп	Замер зазора в шлицевом соединении	Вставляйте между валом рулевого механизма и посадочным гнездом сошки
Штангенциркуль	Контроль износа пальцев тяг	Измеряйте диаметр в 3 точках – признаки конусности указывают на выработку
Зеркальце на телескопической ручке	Осмотр сальников и пыльников	Выявляет трещины резины, подтеки жидкости ГУР, разрыв защитных чехлов

Обязательные этапы контроля:

Фиксация авто на ровной площадке с затянутым ручным тормозом
Вывешивание передних колес для разгрузки рулевых тяг
Визуальный осмотр на наличие:
- Коррозии вала сошки
- Деформации рычага
- Масляных пятен в зоне сальника
Проверка момента затяжки крепежной гайки (данные из техпаспорта авто)

Проверка правильности работы после ремонтных вмешательств

После замены рулевой сошки или регулировки её узлов выполните комплексную проверку корректности работы рулевого управления. Убедитесь в отсутствии видимых повреждений деталей, правильности затяжки резьбовых соединений (особенно крепления сошки к рейке и тягам), а также целостности пыльников.

Запустите двигатель для создания давления в гидравлической системе (при её наличии) и проведите тестирование на неподвижном автомобиле. Плавно поворачивайте рулевое колесо в обоих направлениях, контролируя синхронность перемещения тяг и отсутствие заеданий.

Этапы дорожного тестирования

Проверка на прямолинейном участке: Движение по ровной дороге без удержания руля – автомобиль не должно уводить в сторону.
Реакция на повороты: Оцените чёткость отклика при входе в виражи, исключите люфты или запаздывание.
Контроль стабильности: При разгоне до 60-70 км/ч руль не должен вибрировать или самопроизвольно менять положение.
Тест на парковке: Выверните колёса до упора в обе стороны – движение должно быть плавным, без скрипов или толчков.

Обязательно проверьте уровень рабочей жидкости ГУР (если установлен) и герметичность магистралей. Появление течи или посторонних шумов (вой, стук) при работе требует немедленной диагностики.

Параметр	Норма	Отклонение
Свободный ход руля	≤ 10°	Требует регулировки
Усилие на руле	Равномерное в обе стороны	Разная жесткость
Возврат в нейтраль	Плавный, без заклиниваний	Неполное возвращение

После пробега 200-300 км повторно проверьте момент затяжки крепёжных элементов и состояние узла на предмет подтёков смазки. Игнорирование постремонтного контроля может привести к ускоренному износу деталей или потере управления.

Список источников

При подготовке материалов о технических компонентах транспортных средств критически важно опираться на проверенную информацию от авторитетных производителей и специализированных изданий. Это гарантирует точность описания конструкции, принципов работы и процедур обслуживания узлов.

Следующие категории источников были использованы для сбора технических данных и рекомендаций по эксплуатации рулевой сошки. Они включают официальную документацию, учебные пособия и отраслевые стандарты, релевантные современным автомобильным системам.

Официальные сервисные руководства и каталоги запчастей автопроизводителей
Учебники по устройству автомобиля для профильных образовательных учреждений
Технические бюллетени и рекомендации ASTM/SAE по обслуживанию рулевого управления
Инженерные справочники по ремонту грузового и легкового транспорта
Протоколы испытаний компонентов рулевых механизмов от независимых лабораторий
Методические материалы производителей автокомпонентов (TRW, ZF, Delphi и др.)
