Самостоятельный тюнинг Volkswagen Golf 3 - Своими руками

Статья обновлена: 18.08.2025

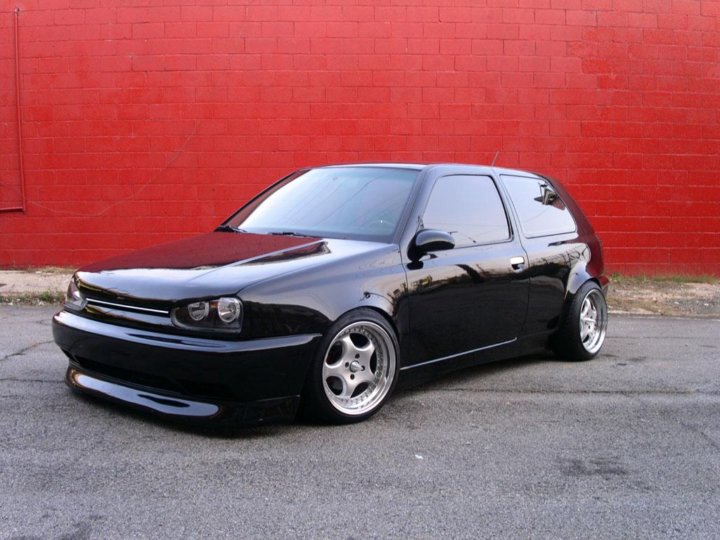

Volkswagen Golf 3 остается культовым автомобилем для энтузиастов. Его надежная платформа и доступность запчастей открывают широкие возможности для кастомизации.

Самостоятельный тюнинг – способ не только сэкономить, но и глубоко понять свой автомобиль. Правильный подход превращает доработки в инвестицию в удовольствие от вождения.

Эта статья – практическое руководство по ключевым направлениям модернизации. От визуальных изменений до технических улучшений: каждый этап доступен в гаражных условиях при грамотной подготовке.

Подбор инструментов для самостоятельных работ в гараже

Базовый набор инструментов для тюнинга Golf 3 должен покрывать демонтаж штатных деталей, установку новых компонентов и решение нештатных задач. Без правильно подобранного оборудования даже простая замена подвески или установка спортивного руля превратится в многочасовую борьбу с крепежом и риском повреждения элементов кузова.

Ключевой принцип – универсальность и качество: дешевые инструменты часто ломаются под нагрузкой, а узкоспециализированный инвентарь увеличивает бюджет. Основной упор делается на механику (ключи, головки), электроинструмент для ускорения процессов и измерительные приборы для контроля.

Обязательный ручной инструмент

• Трещоточные ключи с храповым механизмом: наборы на 1/4", 3/8" и 1/2" дюйма
• Шестигранники (имбусовые ключи): метрические размеры 4-10 мм
• Торцевые головки: глубокие и стандартные (диапазон 8-19 мм + 21, 22 мм для ходовой)
• Динамометрический ключ: диапазон 20-200 Н·м для критичных соединений (ГБЦ, ступицы)
• Набор отверток: крестовые (PH1, PH2), шлицевые, Torx (T15-T45)
• Пассатижи и кусачки: узкогубцы, бокорезы, клещи для стопорных колец

Электроинструмент и спецоборудование

1. Аккумуляторный шуруповерт/дрель (18V+) с комплектом сверел по металлу
2. Ударный гайковерт (1/2") для колесных болтов и закисшего крепежа
3. Компрессор (минимум 50 л) с пневмоинструментом (шлифмашинка, краскопульт)
4. Домкрат гидравлический (3 тонны) + страховочные подставки
5. Съемники: шаровых опор, тормозных суппортов, ступичных подшипников

Измерительные приборы и расходники

Прибор	Назначение
Мультиметр	Диагностика проводки, проверка датчиков
Манометр шинный	Контроль давления после установки колес
Щуп для зазоров	Регулировка клапанов, замер люфтов

Расходные материалы: WD-40, медная смазка, герметики (аналог Loctite), тормозная жидкость DOT4, набор хомутов и стяжек.

Демонтаж бамперов для установки обвесов

Перед началом работ убедитесь в наличии необходимого инструмента: крестовой и плоской отвертки, головки Torx T25 (часто требуется для Golf 3), ключей на 10 и 13, а также пластиковых монтажок для аккуратного снятия клипс. Зафиксируйте автомобиль на ровной площадке, затяните ручной тормоз и, при возможности, подложите противооткатные упоры под колеса. Отключение минусовой клеммы аккумулятора предотвратит случайные замыкания при работе с электропроводкой противотуманных фар или датчиков.

Внимательно осмотрите периметр бампера – все крепления на Golf 3 скрыты. Основные точки фиксации: болты в колесных арках (иногда прикрыты пластиковыми накладками), саморезы под порогами, клипсы на радиаторной решетке и в районе фар, а также гайки за фарами. Отсоедините разъемы противотуманок и датчиков температуры (если установлены), аккуратно нажав на фиксатор колодки. Не тяните за провода!

Пошаговый процесс снятия

1. Колесные арки: Отверните пластиковые винты или гайки (ключ на 10) в передней части арок. Снимите пластиковые подкрылки для доступа к боковым болтам бампера.
2. Нижняя кромка: Выкрутите саморезы (обычно 5-7 шт.), крепящие бампер к металлическому усилителю или поперечине под двигателем и к порогам.
3. Верхнее крепление:
   • Откройте капот, найдите крепления у фар (часто Torx T25) и радиаторной решетки.
   • Снимите решетку (если мешает), отщелкнув пластиковые фиксаторы отверткой.
   • Выкрутите болты/гайки (ключ 10 или 13) за блоком фар с каждой стороны.
4. Фиксаторы: Подденьте монтажкой оставшиеся пластиковые клипсы по верху бампера (возле капота) и по бокам (у фар).

После откручивания всех элементов возьмитесь за края бампера возле арок и равномерно потяните его на себя. Избегайте резких рывков – пластик старый и хрупкий. Если бампер "заклинило", проверьте, не пропущено ли крепление. Снятый бампер уложите на мягкую поверхность во избежание царапин. Повторите процедуру для заднего бампера (крепления аналогичны, но проще – основные точки в арках и под задним фартуком).

Зона крепления	Тип крепежа	Инструмент
Колесные арки	Пластиковые гайки/винты, болты	Ключ 10, отвертка
Нижняя кромка (под двигателем/пороги)	Саморезы	Крестовая отвертка
Зона фар/радиаторной решетки	Болты Torx, клипсы	Torx T25, монтажка

Установка спортивного переднего бампера GTI

Снимите старый бампер, открутив крепежные болты в колесных арках и под капотом. Отсоедините противотуманные фары и датчики температуры при их наличии, аккуратно сохраняя разъемы.

Очистите посадочные места кузова от грязи. Примерьте новый бампер GTI, проверяя совпадение отверстий креплений и зазоры с крыльями. При необходимости подкорректируйте крепежные ушки бампера ножом или надфилем для точной посадки.

Крепление и финальная регулировка

Закрепите бампер штатными болтами, начиная с центральной части и двигаясь к крыльям. Убедитесь в отсутствии перекосов – зазоры с крыльями должны быть равномерными по всей длине. При установке используйте оригинальные клипсы и метизы для надежной фиксации.

1. Подключите противотуманные фары (если предусмотрены комплектацией)
2. Установите декоративную решетку радиатора и молдинги
3. Проверьте работу всех подключенных элементов

Важно:

• Для моделей без противотуманок заранее приобретите заглушки или сетки
• При значительных расхождениях в геометрии потребуется замена кронштейнов
• Покраску бампера выполняйте до монтажа на автомобиль

Монтаж заднего диффузора и спойлера багажника

Установка заднего диффузора требует демонтажа штатного бампера или его нижней секции в зависимости от модели обвеса. Предварительно тщательно выровняйте деталь относительно колесных арок и центральной оси автомобиля, используя малярный скотч для временной фиксации. Обязательно зачистите и обезжирьте зоны контакта с кузовом, особенно если применяется клеевой метод крепления совместно с механическим.

Спойлер багажника монтируется через сквозные отверстия или на двухсторонний скотч повышенной прочности. При сверлении крышки багажника критически важно использовать уплотнительные прокладки и антикоррозийную обработку кромок. Проверьте зазор между спойлером и стеклом – минимальное расстояние 5-7 мм для предотвращения вибраций и повреждений при открывании.

Ключевые этапы и материалы

• Инструменты: дрель с ограничителем глубины, сверла 4-6 мм, крестовая отвертка, уровень, термофен (для гибки диффузора)
• Расходники: полиуретановый клей, герметик для автостекол, антикоррозийный спрей, саморезы с резиновыми шайбами (обычно 4х16 мм)
• Контрольные точки: замер расстояния до выхлопной трубы (мин. 30 мм), тест на интерференцию при полном открытии багажника

Элемент	Способ крепления	Кол-во точек фиксации
Диффузор	Клей + саморезы	8-12
Спойлер	Скотч 3М VHB + сквозные болты	4-6

После монтажа обязательно обработайте стыки силиконовым герметиком для гидроизоляции. Проведите тест-драйв на скорости 80-100 км/ч для выявления посторонних шумов. Помните: некачественная установка спойлера может привести к затоплению багажника через технологические отверстия в дождь.

Покраска кузовных элементов тюнинга в цвет автомобиля

Качественная покраска деталей в заводской цвет кузова – ключевой этап визуального тюнинга Volkswagen Golf 3. Без точного цветового соответствия даже дорогие элементы (спойлеры, пороги, зеркала) будут выглядеть дешёвым дополнением. Совпадение оттенка особенно критично для металликов и перламутров, где отклонение в тоне заметно даже при разном освещении.

Процесс требует тщательной подготовки поверхности и соблюдения технологии нанесения слоёв. Пренебрежение этапами грунтования или шлифовки приведёт к отслаиванию краски, «апельсиновой корке» или потере блеска уже через несколько месяцев эксплуатации. Работы проводятся в чистом, сухом помещении при температуре 18-25°C.

Технология покраски деталей

Этап	Инструменты/материалы	Важные нюансы
Подготовка	Орбитальная шлифмашина (P800-P1000), антисиликон, обезжириватель	Удаление заводского воска с новых деталей, заматование глянца
Грунтование	Акриловый грунт, пистолет 1.4 мм	Нанесение 2-3 слоёв с межслойной сушкой 15 мин
Колеровка	Компьютерный подбор по VIN, базовая краска, растворитель	Проверка образца на совпадение при дневном свете
Нанесение цвета	Краскопульт 1.3 мм, 2-2.5 атм	Тонкие слои «мокрый по мокрому» без подтёков
Лакировка	2K лак, респиратор	Финишный слой наносится через 10-15 мин после базы
Полировка	Полировальная машинка, паста 3M	Выполняется через 24-48 часов после покраски

Критические ошибки при самостоятельной работе:

• Покраска при влажности выше 70% или температуре ниже +10°C
• Игнорирование промежуточной шлифовки грунта P1200-P1500
• Смешивание красок разных производителей в слоях
• Нанесение толстых слоёв за один проход

Рекомендуемые материалы для Golf 3:

1. Грунт: Novol Protect 340
2. Краска: Standox Standohyd Basecoat
3. Лак: Mobihel 2K High Solid
4. Растворитель: R12M (для температуры 18-20°C)

Замена решётки радиатора на кастомизированный вариант

Процедура начинается с демонтажа штатной решётки радиатора: открывается капот, после чего аккуратно отщёлкиваются пластиковые фиксаторы по периметру детали. Важно не прикладывать излишнее усилие во избежание поломки креплений или бампера. При наличии противотуманных фар или датчиков предварительно отсоедините электрические разъёмы.

Кастомизированная решётка предварительно проверяется на соответствие геометрии кузова и посадочных отверстий. Рекомендуется временно примерить элемент перед фиксацией – это позволяет скорректировать позиционирование и убедиться в отсутствии зазоров. Для моделей с изменённой формой ячеек или вентиляционными каналами оцените влияние на воздушный поток к радиатору.

Ключевые этапы установки

• Подготовка поверхности: очистка посадочного места от грязи, обработка антистатиком
• Фиксация новой решётки: совмещение клипс с ответными пазами кузова, последовательное защёлкивание от центра к краям
• Проверка функциональности: тестирование работы фар (если интегрированы), свободного хода замка капота

Обязательно обработайте стыки герметиком при использовании нештатных креплений. Для решёток с сетчатыми вставками предусмотрите защиту от вибраций – установите резиновые прокладки в местах контакта с кузовом. После монтажа проверьте отсутствие дребезжания на неровностях дороги.

Установка светодиодной оптики и противотуманных фар

Замена штатной оптики на светодиодную значительно улучшает освещенность дороги и придает Golf 3 современный вид. Противотуманные фары повышают безопасность в условиях плохой видимости, обеспечивая широкий луч света под слоем тумана или дождя. Важно подобрать сертифицированные компоненты, соответствующие ГОСТ, чтобы избежать ослепления встречного транспорта.

Перед началом работ подготовьте комплект светодиодных фар, противотуманные фары, проводку с реле и предохранителем, термоусадку, изоленту и базовый набор инструментов (ключи, отвертки, кусачки). Обязательно обесточьте бортовую сеть, отсоединив клеммы АКБ.

1. Демонтаж старой оптики:
   • Снимите решетку радиатора, открутив крепежные винты
   • Отсоедините разъемы питания штатных фар
   • Выкрутите регулировочные болты и извлеките блок-фары
2. Монтаж светодиодных фар:
   • Установите LED-блоки в посадочные места, зафиксировав регулировочными болтами
   • Подключите разъемы питания через переходники (при необходимости)
   • Проверьте герметичность соединений
3. Интеграция противотуманных фар:
   • Закрепите ПТФ в бампере, используя штатные крепления или металлические кронштейны
   • Проложите проводку от фар в моторный отсек через резиновые заглушки
   • Подключите к реле и предохранителю (15-20А) согласно схеме

Подключение к бортовой сети: Силовой провод от АКБ пустите через технологическое отверстие в моторном щите. Соедините реле с кнопкой включения в салоне, используя термоусадку для контактов. Обязательно установите отдельный предохранитель в разрыв силового провода не дальше 30 см от аккумулятора.

Финишная регулировка: Включите фары на ровной поверхности перед стеной. Отрегулируйте вертикальный угол так, чтобы световой пучок ПТФ находился на 10-15 см ниже основной оптики на расстоянии 5 метров. Проверьте работу всех режимов: ближний свет, дальний, противотуманки.

Типичные ошибки	Последствия	Решение
Неправильная полярность	Выход из строя LED-драйверов	Проверка тестером перед подключением
Отсутствие реле	Перегрев штатной проводки	Обязательное использование силового реле
Плохая герметизация	Конденсат внутри фары	Обработка стыков силиконовым герметиком

Важно: При замене задних фонарей на светодиодные обязательно установите реле защиты поворотников, иначе возникнет ошибка прерывистого сигнала. Для фар головного света с функцией cornering light потребуется перепрошивка блока управления.

Тонировка фар и задних фонарей своими руками

Тонировка световых приборов Volkswagen Golf 3 требует тщательной подготовки поверхности и выбора подходящего материала. Пленка должна быть термостойкой, эластичной и специально предназначенной для оптики, сохраняя достаточную светопропускаемость согласно ПДД. Наиболее распространены варианты в дымчатом оттенке или легком хамелеоне.

Перед началом работ фары и фонари необходимо демонтировать с автомобиля, тщательно вымыть и обезжирить спиртосодержащим составом. Любые царапины или сколы на пластике требуют предварительной полировки, иначе дефекты проявятся под пленкой. Крайне важно работать в чистом, безпыльном помещении при температуре 18-25°C.

Технология оклейки пленкой

1. Раскрой материала: Приложите пленку к фаре, оставляя запас 3-5 см по краям. Обведите контур маркером.
2. Нанесение монтажного раствора: Смочите поверхность фары и клейкий слой пленки мыльной водой (10 мл шампуня на 1 л воды).
3. Наклейка: Сняв подложку, аккуратно распределите материал от центра к краям, выгоняя пузыри пластиковым ракелем.
4. Сушка феном: Прогрейте сложные рельефы строительным феном (до 150°C) для лучшего прилегания.
5. Обрезка излишков: Острыим ножом срежьте лишнюю пленку, оставляя 1-2 мм для подворота на торцы.

Альтернативный метод – нанесение жидкого тонировочного состава (лака) распылением в 3-4 тонких слоя с межслойной сушкой. Требует профессионального оборудования и навыков.

Критические нюансы

• Светопропускание передних фар должно составлять не менее 70%.
• Запрещено тонировать красные секции стоп-сигналов и указателей поворота.
• Используйте только наружные пленки – внутренняя обработка приводит к перегреву оптики.

Тип тонировки	Срок службы	Сложность
Пленка	3-5 лет	Средняя
Жидкий лак	5+ лет	Высокая
Напыление	7+ лет	Профессиональная

После завершения работ проверьте равномерность освещения и отсутствие бликов. Установите оптику на автомобиль и отрегулируйте световой пучок фар. Помните: некорректная тонировка может привести к штрафам и снижению безопасности ночью.

Модернизация аудиосистемы: замена динамиков

Заводские динамики Volkswagen Golf 3 часто не соответствуют требованиям качественного звучания из-за устаревших материалов и ограниченного частотного диапазона. Установка современных компонентов значительно улучшает детализацию музыки, повышает громкость без искажений и раскрывает потенциал головного устройства.

Для корректной замены потребуется снятие дверных карт и заводских подиумов, где установлены штатные динамики размером 13 см спереди и 10 см сзади. Обязательно проверьте соответствие посадочной глубины новых компонентов во избежание конфликта с механизмами стеклоподъемников.

Ключевые этапы замены

Подготовка материалов:

• Динамики 16-17 см коаксиальные/компонентные (рекомендуемая мощность 25-80 Вт RMS)
• Адаптерные кольца из МДФ или пластика
• Фазирующие втулки для звукоизоляции
• Провода с клеммами и термоусадкой

Последовательность работ:

1. Демонтируйте дверные карты, открутив крепежные винты и сняв клипсы по периметру
2. Извлеките штатные динамики, отсоединив клеммы питания
3. Установите звукоизоляцию на металлическую основу двери
4. Закрепите адаптерные кольца на штатные отверстия саморезами
5. Подсоедините новые динамики через переходные клеммы с соблюдением полярности
6. Проверьте отсутствие вибраций при максимальной громкости

Важно: При установке компонентных систем потребуется монтаж кроссоверов в защищённом от влаги месте. Для твитеров используйте штатные места в углах зеркал или изготовьте подиумы на стойках.

Параметр	Штатные динамики	Рекомендуемая замена
Мощность (RMS)	15-20 Вт	40-60 Вт
Чувствительность	86-89 дБ	90-93 дБ
Частотный диапазон	80-18 000 Гц	60-22 000 Гц

После установки выполните "прокачку" динамиков на средней громкости 20-30 часов для стабилизации характеристик гибких элементов. Избегайте перегрузки усилителя в первый месяц эксплуатации – это предотвратит повреждение подвесов.

Установка мультимедийной головного устройства с CarPlay в Volkswagen Golf 3

Подготовка начинается с демонтажа штатной магнитолы: тонкой пластиковой лопаткой или специальным ключом аккуратно поддеваются декоративные заглушки по бокам панели, после чего извлекается заводское устройство. Важно отсоединить клеммы аккумулятора во избежание короткого замыкания.

Стандартные разъёмы ISO в Golf 3 несовместимы с современными мультимедийными системами. Придётся приобрести переходник-адаптер (например, Connects2 или PAC), подключить его к штатной электропроводке, а также докупить переходную рамку для корректного монтажа новой 2DIN-головы в оригинальный проём.

Этапы подключения и настройки

После распаковки устройства проверьте комплектацию:

• Головное устройство с поддержкой CarPlay (Pioneer, Alpine, Sony)
• ISO-адаптер для VW Group
• Переходная рамка DIN
• Камера заднего вида (опционально)
• Антенный переходник FAKRA

Схема подключения:

1. Соедините провода адаптера с разъёмом новой магнитолы по цветам (жёлтый – постоянный +12V, красный – ACC, чёрный – масса)
2. Подключите антенный адаптер к усилителю сигнала
3. Установите GPS-антенну под торпедой у лобового стекла
4. Проложите USB-кабель для CarPlay в перчаточный ящик или на панель

Проблема	Решение
Нет питания	Проверить предохранитель F38 (15А) в монтажном блоке
Пропадает подсветка	Подключить оранжевый провод адаптера к габаритам
Шумы в динамиках	Заземлить корпус магнитолы на кузов

Финишная сборка требует аккуратности: сначала закрепите металлическую клету в переходной рамке винтами, затем вставьте магнитолу до щелчка фиксаторов. Проверьте работу CarPlay с iPhone – на экране должен появиться интерфейс с картами, музыкой и вызовами. Для Android-аналога активируйте Android Auto в настройках устройства.

Перетяжка руля кожей: пошаговое руководство

Старый потёртый руль Golf 3 портит впечатление от салона и снижает комфорт вождения. Замена оригинального руля дорога, а универсальные чехлы часто выглядят неряшливо и сползают. Перетяжка кожей – оптимальное решение: она восстанавливает эстетику, улучшает эргономику и продлевает жизнь руля.

Работа требует терпения и аккуратности, но доступна даже новичкам с базовыми навыками шитья. Используйте качественную натуральную кожу толщиной 1.2–1.4 мм – она долговечна и приятна на ощупь. Из инструментов понадобятся: острый нож или ножницы, шило, прочные нейлоновые нити, иглы для кожи, двусторонний скотч и маркер.

Подготовка и снятие руля

Важно! Отключите АКБ перед демонтажем подушки безопасности (если руль оснащён ею).

1. Отсоедините минусовую клемму аккумулятора и подождите 15 минут.
2. Снимите декоративные заглушки на боковинах руля, открутите болты крепления подушки безопасности (TORX T30), аккуратно отсоедините разъёмы и уберите модуль.
3. Открутите центральную гайку руля (обычно на 24 мм), нанесите метки взаимного положения руля и вала, снимите руль, потянув его на себя.

Раскрой кожи и подготовка швов

Разберите старую оплётку (если есть), используя её как шаблон, но добавьте 8–10 мм на припуски. На изнаночной стороне кожи маркером разметьте:

• 3 основные секции по периметру обода
• 2–3 секции для спиц (в зависимости от модификации руля)
• Дополнительные элементы для боковых граней

Вырежьте заготовки. Края секций для спиц обработайте шилом (пробивка отверстий под шов "ёлочка" с шагом 4–5 мм).

Процесс обтяжки и сшивания

1. Обезжирьте поверхность руля спиртом.
2. Наклейте двусторонний скотч на места стыков заготовок.
3. Начните с центра верхней части обода: снимите защитный слой скотча, плотно прижмите кожу, разглаживая от середины к краям.
4. Поочерёдно фиксируйте боковины, избегая перекосов. Особое внимание – зонам возле спиц.
5. Сшейте секции вручную через подготовленные отверстия, используя двойную нить и шов "иглой вперёд". Усиливайте стежки в точках нагрузки (основания спиц).

Тип шва	Применение	Особенности
"Ёлочка"	Стыки на ободе	Декоративный, маскирует стыки
"Потайной"	Края у спиц	Обеспечивает гладкость

После сшивания проверьте равномерность натяжения. Прогрейте кожу феном (60–70°C) для лучшей усадки и фиксации. Соберите руль в обратном порядке: установите на вал по меткам, затяните гайку с моментом 50 Нм, подключите подушку безопасности, подсоедините АКБ. Проверьте работу клаксона и мультифункционала.

Замена сидений на спортивные ковши с креплениями

Первым этапом демонтируйте штатные сидения: отключите аккумулятор, снимите пластиковые накладки крепежных болтов и открутите четыре гайки (13мм ключ) на каждой направляющей. Аккуратно отсоедините разъемы подогрева и датчиков ремней безопасности, предварительно сняв клеммы с АКБ для исключения ошибок AIRBAG.

Подготовьте новые ковши: проверьте совместимость креплений с платформой Golf 3. Универсальные спортивные сидения требуют установки адаптеров (например, от производителей Cobra или OMP), которые крепятся к заводским точкам кузова болтами М10×1.5. Убедитесь, что боковые каркасы не блокируют доступ к заднему ряду и ручному тормозу.

Инструменты и монтаж

• Необходимый инструмент: торцевой ключ 13мм, динамометрический ключ (22-25 Н·м), съемник стопорных колец, кусачки для тросов ручника
• Адаптация креплений: при несовпадении отверстий просверлите новые в адаптерах (сталь 3мм), обработав кромки антикором
• Электрика: для подключения подогрева используйте переходники с распиновкой ISO; датчики ремней перенесите со старых сидений или заглушите контакты резисторами 2.2 Ом

Параметр	Штатные сиденья	Спортивные ковши
Вес (передняя пара)	32-38 кг	18-24 кг
Высота посадки	Регулируемая	Фиксированная (-5 см)
Боковая поддержка	Слабая	Агрессивная (+200%)

После установки проверьте: отсутствие люфта в креслах, свободный ход ремней безопасности и корректную работу ручного тормоза. При первом запуске авто просканируйте ошибки через VAG-COM, уделяя внимание модулю подушек безопасности. Для легализации тюнинга в техпаспорте требуется внесение изменений в ГИБДД.

Установка педалей из алюминиевого сплава на Volkswagen Golf 3

Подготовьте необходимые инструменты: торцевые ключи (включая накидные на 13-17 мм), отвертки (крестовую и плоскую), пассатижи, а также новую комплектацию педалей. Обязательно снимите клемму с аккумулятора для предотвращения короткого замыкания в электроцепях. Очистите штатные педали от грязи и остатков резиновых накладок – это упростит демонтаж и улучшит адгезию новых элементов.

Начните с самой сложной – педали сцепления. Открутите гайку крепления на оси (обычно 13 мм), снимите стопорное кольцо пассатижами. Педаль тормоза фиксируется аналогично, но дополнительно потребуется отсоединить толкатель вакуумного усилителя, аккуратно выкрутив шплинт. Для акселератора сначала демонтируйте пластиковый кожух, отщелкнув зажимы, затем отсоедините трос или электронный разъем (в зависимости от года выпуска), после чего снимите педаль с оси.

Особенности монтажа

Ключевые этапы установки:

1. Нанесите графитовую смазку на оси вращения перед монтажом алюминиевых педалей
2. Установите новые педали в обратном демонтажу порядке, начиная с акселератора
3. Затяните крепежные гайки моментом 25-30 Н·м, избегая перекоса

Проверьте свободный ход педали сцепления (10-15 мм) и отсутствие заеданий при нажатии тормоза. Для электронного акселератора обязательно выполните адаптацию дроссельной заслонки диагностическим сканером. Резиновые противоскользящие вставки на алюминиевых педалях требуют периодической замены (раз в 2-3 года) из-за истирания.

Элемент	Тип крепления	Особенности
Сцепление	Гайка + стопорное кольцо	Проверьте возвратную пружину
Тормоз	Гайка + шплинт	Контролируйте зазор толкателя
Акселератор	Защелки + ось	Требует калибровки для инжекторных модификаций

Избегайте дешевых силуминовых сплавов – они склонны к растрескиванию под нагрузкой. Оптимальны изделия из авиационного алюминия АД-31 с анодным оксидированием. При корректной установке ресурс превышает 7 лет даже в агрессивной среде.

Монтаж короткоходной кулисы КПП для точного переключения

Подготовьте автомобиль к работе: установите на ручник, отключите минусовую клемму АКБ, снимите декоративную накладку рычага КПП и освободите доступ к кулисе. Очистите зону вокруг штатного механизма от грязи – это предотвратит попадание абразивных частиц в новые узлы при сборке.

Демонтируйте старую кулису: отсоедините тяги привода КПП, открутите крепежные болты к коробке передач и кузову. Аккуратно извлеките узел, запоминая положение пружин и фиксаторов – это упростит обратную сборку. Проверьте состояние сальников и втулок на приводных валах – при износе замените их.

Установка короткоходного комплекта

Ключевые этапы монтажа:

1. Смажьте игольчатые подшипники новой кулисы высокотемпературной смазкой (например, Liqui Moly LM50).
2. Установите основание короткоходного механизма на штатные посадочные отверстия КПП, соблюдая ориентацию по заводским меткам.
3. Наденьте пыльник на приводные тяги, зафиксируйте их в рычаге селектора с помощью новых стопорных шплинтов из комплекта.
4. Отрегулируйте длину тяг согласно инструкции производителя (обычно на 15-20% короче заводской).

Важно! После сборки проверьте ход рычага на незаведенном двигателе: включение всех передач должно происходить без усилий. При затрудненном включении задней скорости или 1-й передачи ослабьте крепления и повторите регулировку тяг.

Элемент	Типовая неисправность	Способ устранения
Тяги привода	Люфт в шарнирах	Затянуть контргайки или заменить втулки
Пружина селектора	Смещение нейтрали	Корректировка положения ограничителя
Основание кулисы	Вибрации на ручке КПП	Проверить целостность демпферных втулок

Финишная регулировка выполняется на прогретом авто: при работающем двигателе убедитесь в отсутствии самопроизвольного выключения передач и посторонних шумов. Для полной адаптации механизма избегайте агрессивного переключения первые 500-700 км пробега.

Замена штатных амортизаторов на спортивные стойки

Установка спортивных стоек кардинально меняет поведение Golf 3 на дороге: увеличивается жёсткость подвески, снижается крен в поворотах и улучшается отзывчивость рулевого управления. Важно подобрать комплект, совместимый с вашей модификацией кузова (седан/хэтчбек) и типом привода, а также учесть необходимость замены опорных подшипников и проверки состояния сайлент-блоков рычагов.

При выборе спортивных амортизаторов обращайте внимание на регулировки (если предусмотрены): возможность изменения высоты клиренса и демпфирования позволит адаптировать авто под конкретные условия эксплуатации. Помните: чрезмерное снижение дорожного просвета без коррекции углов развала/схождения приведёт к ускоренному износу покрышек и ухудшению управляемости.

Инструменты и материалы:

• Спортивные стойки (комплект 4 шт)
• Специальная стяжка пружин
• Головки на 16, 17, 19 мм, трещоточный ключ
• Динамический ключ с динамометром
• Проникающая смазка (WD-40)
• Новые гайки крепления стоек

Порядок работ:

1. Зафиксируйте автомобиль на подъёмнике или домкратных стойках, снимите колёса
2. Обработайте резьбовые соединения штатных амортизаторов проникающей смазкой
3. Открутите гайку штока передней стойки под капотом (предварительно придерживая шестигранник)
4. Снимите крепления стабилизатора поперечной устойчивости и поворотного кулака
5. Используя стяжку, аккуратно сожмите пружину, демонтируйте опорный подшипник
6. Перенесите пружины и опоры на новые спортивные стойки, соблюдая ориентацию элементов
7. Установите собранный узел в обратной последовательности, затягивая крепления с рекомендованным моментом

После замены обязательна регулировка углов установки колёс. Тест-драйв сначала проведите на умеренной скорости, проверяя отсутствие стуков и корректность работы подвески. Спортивные стойки требуют периодической диагностики резьбовых соединений (каждые 5 000 км).

Элемент	Момент затяжки (Нм)
Гайка штока передней стойки	60±5
Болт крепления к поворотному кулаку	90±10
Крепление стабилизатора	40±5

Установка понижающих пружин: подготовка и процесс

Подготовьте необходимые инструменты: домкрат, набор торцевых головок, ключи, стяжки для пружин, WD-40, динамометрический ключ. Убедитесь в наличии новых опорных подшипников и резинок пружин – их замена обязательна при установке понижающих комплектов. Работы проводите на ровной площадке с противооткатными упорами под колёсами противоположной оси.

Обработайте резьбовые соединения (гайки стоек, крепления тормозных шлангов, шаровые опоры) проникающей смазкой за 30 минут до начала работ. Снимите декоративные колпаки с амортизационных стоек в моторном отсеке и багажнике. Проверьте состояние сайлент-блоков рычагов и пыльников ШРУСов – доступ к ним упростит работу.

Последовательность установки

Демонтаж штатной стойки:

1. Ослабьте болты крепления колеса, поднимите автомобиль домкратом и снимите колесо
2. Отсоедините тормозной суппорт и зафиксируйте его на рычаге проволокой (не допускайте провисания на шланге!)
3. Снимите датчик АБС и тормозную магистраль с кронштейна на стойке
4. Открутите гайку верхнего крепления стойки в подкапотном пространстве
5. Выбейте болт нижнего крепления стойки к поворотному кулаку с помощью молотка и выколотки

Замена пружины:

1. Сожмите пружину стяжками в 3-х точках (обязательно наденьте защитные очки!)
2. Открутите гайку штока амортизатора, снимите опорный подшипник и старую пружину
3. Установите новую понижающую пружину чашками в правильной ориентации (согласно инструкции производителя)
4. Замените резиновый отбойник и установите новый опорный подшипник
5. Постепенно ослабляйте стяжки, контролируя посадку пружины в чашки

Монтаж и завершение:

Действие	Требование
Установка стойки в поворотный кулак	Совместите монтажные отверстия без перекоса
Затяжка нижнего болта крепления	Момент 90-110 Н∙м + угол 45°
Фиксация верхней опоры	Момент 20-25 Н∙м с удержанием штока шестигранником
Повторная сборка узлов	Подключите тормоза, датчики АБС, наденьте колесо

После установки всех стоек опустите автомобиль и прокатитесь 5-10 км для притирки элементов. Обязательно посетите стенд развала-схождения – угол наклона колёс требует коррекции после изменения клиренса.

Монтаж стабилизаторов поперечной устойчивости

Поднимите автомобиль на подъемнике или установите на надежные опоры, предварительно сняв колеса для доступа к подвеске. Осмотрите посадочные места на кузове и рычагах, очистите их от грязи и коррозии. Подготовьте новые стабилизаторы, втулки, крепежные скобы и стойки ("косточки"), убедившись в совместимости диаметров и геометрии с вашей моделью Golf 3.

Демонтируйте старые компоненты: открутите гайки крепления стоек к рычагам подвески и стабилизатору, снимите скобы, фиксирующие втулки на кузове. Обратите внимание на расположение всех элементов – рекомендуется фотографировать этапы разборки. При наличии коррозии на резьбовых соединениях используйте проникающую смазку, избегайте среза болтов.

Порядок установки

1. Нанесите силиконовую смазку на внутренние поверхности новых втулок для исключения скрипов.
2. Установите стабилизатор в штатное положение, временно зафиксировав его руками. Наденьте втулки на стабилизатор в местах крепления к кузову согласно меткам производителя.
3. Прикрутите металлические скобы с втулками к кузову, используя новый крепеж. Не затягивайте гайки полностью на этом этапе.
4. Соедините стойки стабилизатора с рычагами подвески и концами стабилизатора. Шарнирные соединения должны двигаться без заеданий.

Опустите автомобиль так, чтобы колеса частично приняли нагрузку (можно использовать рампы). Затяните все соединения с рекомендованным моментом, используя динамометрический ключ. Критические точки:

Скобы втулок к кузову	25–30 Н·м
Гайки стоек к рычагам	40–45 Н·м
Гайки стоек к стабилизатору	20–25 Н·м

Проверьте отсутствие контакта стабилизатора с другими элементами подвески при полном ходе колес вверх-вниз. Совершите тестовую поездку на малой скорости, обращая внимание на стуки и скрипы. При необходимости дотяните крепеж после 100–200 км пробега.

Замена тормозных колодок на высокотемпературные

Стандартные тормозные колодки Volkswagen Golf 3 склонны к перегреву при агрессивной езде или частом торможении на горных трассах, что проявляется вибрацией педали и снижением эффективности. Высокотемпературные колодки содержат усиленные композитные материалы и металлическую стружку в фрикционном слое, что повышает их устойчивость к термическому воздействию до 600–700°C.

При установке таких колодок критически важно использовать высокотемпературную тормозную жидкость (класса DOT 5.1 или Racing), так как обычная DOT 4 закипит под нагрузкой. Дополнительно проверьте состояние тормозных дисков: минимальная толщина для Golf 3 указана на краю диска (обычно 20–22 мм) – изношенные диски ускорят деградацию новых колодок.

Инструкция по замене

Необходимые инструменты:

• Домкрат, противооткатные упоры
• Головка на 17 мм, трещотка
• Монтировка или С-образный зажим
• Медная смазка для направляющих
• Щетка по металлу

Порядок работ для передних тормозов:

1. Зафиксируйте задние колеса упорами, ослабьте болты передних колес.
2. Поднимите домкратом переднюю часть авто, снимите колесо.
3. Открутите два болта крепления суппорта (17 мм), подвесьте суппорт на проволоке.
4. Извлеките старые колодки, очистите посадочные места щеткой.
5. Сожмите поршень суппорта монтировкой или зажимом.
6. Нанесите медную смазку на тыльные пластины новых колодок и направляющие пальцы.
7. Установите колодки в скобы, закрепите суппорт с моментом 25–30 Н∙м.
8. Повторите процедуру для второго колеса.

Особенности притирки:

Этап	Действия	Дистанция
1	Плавные торможения со скорости 50 км/ч	50 км
2	Средние торможения (40→10 км/ч)	100 км
3	Полное восстановление эффективности	200 км

Избегайте резких остановок в первые 200 км – фрикционный слой формирует рабочий слой только после прогрева. При появлении скрипа очистите контактные площадки колодок и нанесите противоскрипную пасту. Проверяйте уровень тормозной жидкости после замены: вытеснение избытка объема при вдавливании поршней может привести к переливу через бачок.

Установка перфорированных тормозных дисков на Volkswagen Golf 3

Замена стандартных тормозных дисков на перфорированные требует тщательной подготовки и соблюдения последовательности действий. Необходимо убедиться в совместимости выбранных дисков с моделью Golf 3 (1H1), учитывая диаметр, толщину и конструкцию ступицы. Предварительно приобретите новые тормозные колодки и тормозную жидкость DOT 4, так как их замена выполняется одновременно.

Перед началом работ подготовьте инструменты: домкрат, набор торцевых головок, динамометрический ключ, монтировку, проволочную щетку и стяжки для суппорта. Обязательно заглушите двигатель, поставьте автомобиль на ручной тормоз и подложите противооткатные упоры под задние колеса. Снимите колпачок с расширительного бачка тормозной жидкости для снижения давления в системе.

Пошаговая процедура монтажа

1. Ослабьте колесные болты, поднимите автомобиль домкратом и зафиксируйте на подставках. Снимите колесо.
2. Удалите стопорные шплинты направляющих суппорта. Открутите два болта крепления суппорта (обычно 13-15мм) с помощью торцевой головки.
3. Аккуратно подвесьте суппорт на проволочный крюк к пружине подвески, не допуская провисания тормозного шланга.
4. Извлеките старые тормозные колодки, запомнив их расположение. Снимите скобы-держатели.
5. Открутите болты крепления скобы суппорта (2 шт.) и снимите ее с поворотного кулака.
6. Снимите старый диск со ступицы. При прикипании аккуратно обработайте посадочное место WD-40 и постучите резиновым молотком.

Сборка и прокачка

• Тщательно очистите ступицу металлической щеткой от коррозии. Нанесите тонкий слой медной смазки на посадочную плоскость.
• Установите перфорированный диск, совместив отверстия со шпильками ступицы. Монтажное направление перфорации обычно указано стрелкой на диске.
• Соберите скобу суппорта, затянув крепежные болты моментом 90-110 Н·м. Вставьте новые колодки и закрепите держатели.
• Нанесите высокотемпературную смазку на направляющие пальцы. Установите суппорт, затяните болты с усилием 30-35 Н·м и замените шплинты.
• Прокачайте тормозную систему, начиная с дальнего от ГТЦ колеса (ПП-ЛП-ПЗ-ЛЗ). Доведите уровень жидкости до MAX.

После сборки сделайте 5-10 плавных торможений на скорости 40-50 км/ч для притирки поверхностей. Избегайте резких остановок первые 200 км. Проверьте отсутствие подтеков жидкости и равномерность торможения перед эксплуатацией. Перфорированные диски требуют регулярной очистки отверстий от грязи металлической щеткой.

Замена воздушного фильтра на нулевое сопротивление

Замена штатного бумажного фильтра на нулевое сопротивление («нулевик») – популярный метод улучшения подачи воздуха в двигатель Volkswagen Golf 3. Основная цель – снижение аэродинамического сопротивления на впуске, что теоретически позволяет мотору «дышать» свободнее. «Нулевик» использует многослойную хлопковую или поролоновую прокладку, пропитанную специальным маслом, которая задерживает загрязнения, но создает меньше препятствий воздушному потоку по сравнению с плотной бумажной структурой заводского элемента.

Важно понимать, что максимальный эффект достигается только в комплексе с другими доработками (прямоточный выхлоп, чип-тюнинг) и на хорошо обслуживаемом двигателе. Без должного ухода «нулевик» может стать источником проблем: пропиточное масло со временем теряет свойства, а загрязненный фильтр резко теряет эффективность очистки и пропускную способность.

Пошаговая инструкция по замене

1. Подготовка: Обеспечьте чистоту вокруг воздушного короба. Приобретите качественный «нулевик» (например, K&N, Pipercross, BMC), совместимый с Golf 3, и очиститель для моторного отсека.
2. Демонтаж старого фильтра: Откройте капот. Ослабьте хомуты или отщелкните клипсы, фиксирующие крышку воздушного короба. Аккуратно снимите крышку. Извлеките старый бумажный фильтр.
3. Очистка короба: Тщательно пропылесосьте внутреннюю полость короба воздушного фильтра и гофру впускного патрубка. Удалите все загрязнения ветошью или мягкой кистью.
4. Установка «нулевика»: Вставьте фильтр нулевого сопротивления в корпус, соблюдая ориентацию (обычно указана стрелкой направления потока). Убедитесь, что уплотнительные края фильтра плотно и равномерно прилегают к посадочной поверхности короба по всему периметру.
5. Сборка: Установите крышку короба на место. Затяните хомуты или защелкните клипсы с рекомендованным усилием (не перетягивайте). Проверьте надежность фиксации всех элементов и отсутствие перегибов патрубков.

Особенности эксплуатации и обслуживания «нулевика»:

• Обслуживание: Требует регулярной чистки специальным раствором и пропитки масляным составом каждые 5 000 – 10 000 км (или по мере сильного загрязнения). Использование неподходящих средств разрушает материал.
• Эффективность очистки: При правильном уходе сопоставима с оригиналом, но крайне зависима от своевременного обслуживания. Пропущенная чистка резко увеличивает риск попадания абразивной пыли в цилиндры.
• Прирост мощности: На стандартном двигателе 1.4-2.0 л – минимален (1-3 л.с.), ощущается преимущественно как улучшение отзывчивости на высоких оборотах.

Преимущества	Недостатки
Снижение сопротивления впуска	Необходимость частого обслуживания
Возможность многоразового использования	Высокая стоимость комплекта (фильтр + очиститель + масло)
Легкий спортивный звук всасывания	Риск повреждения ДВС при несвоевременной чистке/пропитке
	Минимальный эффект без комплексного тюнинга

Установка прямоточной выхлопной системы 4-2-1

Подготовьте необходимые инструменты: набор гаечных ключей, домкрат с подставками, WD-40, новые хомуты и прокладки. Обязательно проверьте комплектность коллектора 4-2-1 – он должен включать приемные трубы, соединительные элементы и крепеж. Убедитесь, что конструкция совместима с кузовом Golf 3 и не контактирует с элементами рулевого управления или топливными магистралями.

Демонтируйте старую выпускную систему: обработайте резьбовые соединения проникающей смазкой, отсоедините датчик кислорода, снимите теплоизоляционные щитки. Аккуратно расцепите подвесы глушителя и извлеките штатный коллектор – часто требуется временно отвести в сторону промежуточную секцию. Очистите привалочную плоскость головки блока от остатков старой прокладки металлической щеткой.

Пошаговый монтаж

1. Установите новую прокладку выпускного коллектора, нанеся на обе стороны термостойкий герметик
2. Приложите "паук" 4-2-1 к головке блока, наживив болты крепления без затяжки
3. Совместите фланцы приемных труб с катализатором/резонатором, используя регулировочные прокладки при необходимости
4. Постепенно затягивайте гайки коллектора крест-накрест с моментом 22-25 Н∙м
5. Зафиксируйте остальные соединения хомутами, сохраняя зазор 15-20 мм до кузовных элементов

Критические нюансы: После запуска двигателя прогрейте систему до рабочей температуры, затем повторно протяните все соединения – термическое расширение металла ослабляет первоначальную затяжку. Обязательно проверьте отсутствие утечек отработавших газов в салоне и герметичность соединения с гофрой. Изменившееся звучание мотора не должно сопровождаться дребезжанием о кузовные детали.

Параметр	Штатная система	4-2-1
Диаметр труб (мм)	42-45	48-51
Материал коллектора	Чугун/сталь	Нерж. сталь 409/304
Температура выхлопа (°C)	500-600	650-750

Важно: Для корректной работы двигателя после установки потребуется адаптация ЭБУ – "обучение" холостого хода и регулировка УОЗ. При появлении ошибки P0420 (эффективность катализатора) рассмотрите вариант прошивки или установки механического обманки лямбда-зонда.

Доработка впускного тракта для улучшения дыхания двигателя

Основная задача – снизить сопротивление воздушного потока на пути к цилиндрам. Стандартная система сконструирована с учетом компромиссов между стоимостью, уровнем шума и экологическими нормами, что ограничивает ее потенциал.

Устранение узких мест и турбулентности позволяет двигателю эффективнее наполняться воздухом, особенно на высоких оборотах. Это напрямую влияет на отзывчивость и прирост мощности без вмешательства в программное обеспечение.

Ключевые направления модернизации

Воздушный фильтр:

• Замена фильтрующего элемента: Установка нулевого сопротивления вместо штатного бумажного. Важно регулярно чистить и промасливать спортивный фильтр.
• Корпус воздушного фильтра: Доработка или замена штатного "бокса". Цель – обеспечить приток холодного воздуха откуда-то из-за предела подкапотного пространства (например, из зоны крыла или бампера) и исключить подсос горячего воздуха от двигателя.

Дроссельный узел:

• Буратино: Замена стандартной заслонки на узел большего диаметра (например, от VR6 или Audi) требует адаптации креплений и перепрошивки ЭБУ.
• Полировка: Тщательная обработка внутренних каналов дросселя для сглаживания поверхности и уменьшения завихрений потока.

Впускной коллектор:

• Полировка каналов: Удаление литейного брака и неровностей во внутренних полостях коллектора. Особое внимание уделяется стыкам и изменению сечения.
• Замена коллектора: Установка спортивного ресивера с оптимизированной геометрией и длиной каналов (короткие – для верхов, длинные – для низов). Требует серьезных доработок системы крепления и впуска.
• Дросселирование: Уменьшение сечения впускных каналов перед клапанами для увеличения скорости потока на низких оборотах (меняет характер тяги).

Прочие элементы:

• РХХ и ДМРВ: Очистка или замена датчика массового расхода воздуха и регулятора холостого хода. Убедиться в отсутствии подсосов неучтенного воздуха после всех манипуляций.
• Трубопроводы: Замена гофрированных или резиновых патрубков на гладкие силиконовые аналоги большего диаметра с надежными хомутами.

Элемент	Сложность	Ожидаемый эффект
Фильтр "нулевик"	Низкая	+2-5% к мощности, звук впуска
Холодный впуск	Средняя	Стабильность мощности, +3-7%
Полировка коллектора/дросселя	Высокая	Улучшение отзывчивости, +5-8%
Коллектор спортивный	Очень высокая	+10-15% (зависит от мотора и настройки)

Любые изменения впуска, особенно затрагивающие сечение тракта или объем воздуха, требуют последующей корректировки топливных карт и угла опережения зажигания через чип-тюнинг. Без адаптации ЭБУ возможны провалы, детонация или потеря мощности.

Чип-тюнинг ECU: прошивка своими руками через OBD

Для самостоятельной прошивки блока управления (ECU) Golf 3 через OBD-II порт потребуются: кабель KKL/VAG-COM (с чипом FT232RL), ноутбук с ОС Windows, специализированное ПО (например, WinOLS, KWP Commander+), оригинальная прошивка (чип-файл) и файл с модификациями. Обязательно сделайте бэкап штатной прошивки перед началом работ. Убедитесь в стабильном напряжении бортовой сети (12В) и отключите все потребители энергии.

Подключите диагностический кабель к OBD-разъёму (расположен под рулевой колонкой) и ноутбуку. Запустите программу для чтения ECU, правильно выбрав тип контроллера (например, Bosch M1.5.5 или Simos 2P). Процесс считывания может занять 15-40 минут – запрещено прерывать питание или отсоединять кабель! Сохраните оригинальный файл в нескольких экземплярах.

Этапы модификации и записи прошивки

1. Анализ бэкапа: Откройте сохранённый файл в WinOLS. Изучите карты впрыска, зажигания, турбо-давления (для GTI) и ограничители оборотов.
2. Внесение изменений:
   • Корректировка топливных карт (Fuel Maps) для обогащения смеси на высоких оборотах
   • Оптимизация углов опережения зажигания (Ignition Timing)
   • Снятие ограничения скорости (при наличии)
   • Калибровка регулятора холостого хода для стабильной работы
3. Проверка целостности: Используйте Checksum-корректор для избежания ошибок контрольных сумм после правок.
4. Запись прошивки: В программе записи (например, EVC) загрузите модифицированный файл. Запустите процесс – длительность 10-25 минут. Не допускайте колебаний напряжения!

Параметр	Сток	После чип-тюнинга
Мощность (1.8 GTI)	112 л.с.	125-130 л.с.
Крутящий момент	160 Нм	180-190 Нм
Отсечка оборотов	6500 об/мин	7200 об/мин

Важно: После прошивки выполните процедуру адаптации ECU – снимите клемму АКБ на 10 минут, затем проведите обучение дросселя и ХХ. Тестируйте автомобиль на детонацию! Для VR6 и дизельных модификаций алгоритм сложнее – часто требуется снятие ECU и пайка программатора.

Монтаж дополнительного масляного радиатора

Основная задача установки дополнительного масляного радиатора – обеспечить эффективный отвод тепла от моторного масла при повышенных нагрузках, характерных для тюнинга двигателя Golf 3. Это критически важно для предотвращения перегрева масла, потери его смазывающих свойств, закоксовывания и преждевременного износа деталей силового агрегата.

Наиболее распространенная схема подключения предполагает врезку радиатора в контур масляного фильтра. Для этого используются специальные переходные пластины (адаптеры), устанавливаемые между блоком двигателя и штатным масляным фильтром. Такая пластина имеет входной и выходной штуцеры для подключения магистралей к дополнительному радиатору.

Этапы установки

Монтаж требует внимательности к деталям и соблюдения чистоты:

1. Подготовка: Выберите место установки радиатора. Оптимально – перед основным радиатором охлаждения или в переднем бампере, где обеспечен хороший поток набегающего воздуха. Убедитесь в отсутствии помех для других агрегатов, траектории движения элементов подвески или рулевого управления.
2. Слив масла: Полностью слейте моторное масло из двигателя.
3. Установка адаптера: Снимите штатный масляный фильтр. Тщательно очистите посадочную поверхность на блоке двигателя. Установите переходную пластину-адаптер, используя новое уплотнительное кольцо (обычно входит в комплект). Затяните с рекомендованным моментом.
4. Монтаж радиатора: Надежно закрепите дополнительный масляный радиатор в выбранном месте с помощью идущих в комплекте кронштейнов или изготовленных самостоятельно. Избегайте контакта с острыми кромками и вибрирующими деталями.
5. Прокладка магистралей: Соедините штуцеры адаптера и радиатора маслостойкими шлангами высокого давления (AN-фитинги или качественные армированные шланги с надежными хомутами). Проложите магистрали максимально прямо, без резких перегибов, избегая участков с высокой температурой (выпускной коллектор) и подвижными элементами. Закрепите шланги хомутами через равные промежутки.
6. Заправка маслом: Установите новый масляный фильтр на адаптер. Залейте свежее моторное масло в двигатель, учитывая увеличенный объем системы (объем самого радиатора и магистралей).

После монтажа обязательно выполните проверку:

• Визуальный осмотр: Убедитесь в отсутствии подтеков масла на всех соединениях (адаптер, штуцеры, хомуты) перед запуском и сразу после него.
• Контроль давления: Запустите двигатель и проверьте показания штатного или установленного дополнительно манометра давления масла. Убедитесь, что давление находится в пределах нормы для вашего двигателя на холостом ходу и под нагрузкой.
• Пробная поездка: Совершите короткую поездку, внимательно следя за температурой масла (если есть датчик) и давлением. Затем тщательно осмотрите всю систему на предмет утечек.

Материалы/Инструменты	Назначение
Комплект радиатора с адаптером	Основной элемент системы, адаптер для врезки
Маслостойкие шланги/фитинги AN	Магистрали для циркуляции масла
Надежные хомуты (лучше червячные или тороидальные)	Фиксация шлангов на штуцерах
Моторное масло	Замена с учетом увеличенного объема системы
Новый масляный фильтр	Обязательная замена
Ключи, отвертки, домкрат, стеллажи	Базовый инструмент для демонтажа/монтажа
Чистая ветошь, обезжириватель	Очистка поверхностей

Помните, что надежность соединений и правильный выбор места для радиатора напрямую влияют на эффективность работы системы и безопасность эксплуатации. Регулярно проверяйте состояние шлангов и отсутствие утечек масла.

Установка турбо-таймера для защиты турбины

Турбо-таймер обеспечивает продолжение работы двигателя на холостых оборотах после выключения зажигания, охлаждая турбину маслом и предотвращая коксование подшипников из-за резкой остановки вращения ротора. Это критично для продления ресурса турбокомпрессора, особенно после активной езды.

Установка требует базовых навыков работы с автоэлектрикой и аккуратности. Основные этапы включают поиск сигнальных цепей зажигания и стартера, монтаж модуля в салоне, подключение к штатной проводке. Неправильное соединение может нарушить работу иммобилайзера или противоугонной системы.

Процесс монтажа и подключения

Необходимые компоненты:

• Турбо-таймер с инструкцией
• Медные провода сечением 1.5-2.5 мм²
• Изолента, термоусадка
• Тестер для поиска цепей

Этапы подключения:

1. Отключите минусовую клемму АКБ перед началом работ
2. Снимите пластиковые накладки рулевой колонки для доступа к замку зажигания
3. Определите тестером провода:
   • +12V при включенном зажигании (обычно синий с черной полосой)
   • Цепь стартера (толстый желто-черный)
   • Постоянный +12V (красный)
4. Подключите провода турбо-таймера к найденным цепям через разъемы без нарушения изоляции
5. Закрепите модуль в районе рулевой колонки или под торпедой
6. Проверьте корректность работы: после выключения ключа двигатель должен работать заданное время

Рекомендуемые настройки таймера:

Режим езды	Время работы (сек)
Городской цикл	30-45
Активный разгон	60-90
Экспресс-магистраль	120-180

Важно! Не устанавливайте таймер на время менее 20 секунд – этого недостаточно для охлаждения турбины. При наличии штатного иммобилайзера может потребоваться установка обходчика. Регулярно проверяйте целостность соединений.

Замена ремня ГРМ с установкой усиленного комплекта

Своевременная замена ремня ГРМ на Volkswagen Golf 3 критически важна для предотвращения серьезных повреждений двигателя при обрыве. Усиленный комплект включает ремень с улучшенной кордной основой, ролики на усиленных подшипниках и металлическую помпу повышенной износостойкости, что повышает общую надежность узла.

Использование стандартных компонентов может привести к преждевременному износу и риску "встречи" клапанов с поршнями, тогда как усиленные аналоги выдерживают большие нагрузки, особенно при тюнинге двигателя. Качественный комплект сокращает частоту замен и минимизирует риски для модифицированных моторов.

Подготовка и порядок работ

Необходимые инструменты:

• Комплект ГРМ (усиленный ремень, ролики, помпа)
• Спецключ для натяжителя (VAG-профиль)
• Динамометрический ключ
• Съемник шкива коленвала
• Набор шестигранников и торцевых головок

Ключевые этапы замены:

1. Фиксация ВМТ: Совместить метки на коленвале и распредвале, заблокировать маховик
2. Демонтаж защиты ГРМ, генератора и приводных ремней
3. Снятие шкива коленвала съемником
4. Ослабление натяжителя и аккуратное снятие старого ремня
5. Замена помпы и роликов с очисткой посадочных мест
6. Установка усиленного ремня по меткам без перекрутов
7. Регулировка натяжения по индикатору спецключом
8. Проверка совпадения меток после двух оборотов коленвала

Контрольные параметры:

Момент затяжки болтов роликов	20-25 Н·м
Допустимое отклонение меток	±1 зуб
Рекомендуемый пробег усиленного комплекта	90-100 тыс. км

После запуска двигателя обязательно проверьте отсутствие посторонних шумов из зоны ГРМ в течение первых 10-15 минут работы. Усиленные компоненты требуют той же периодичности контроля, но обеспечивают больший запас прочности при форсировании мотора.

Монтаж контроллера давления турбины и вольтметра

Установка контроллера давления турбины (буст-контроллера) позволяет точно регулировать и мониторить наддув, предотвращая опасные скачки давления. Вольтметр необходим для контроля напряжения в бортовой сети, особенно при использовании дополнительного электрооборудования, чтобы избежать просадок и перегрузок генератора.

Перед началом работ подготовьте инструменты: набор ключей, кусачки, изоленту, термоусадку, дрель и монтажные хомуты. Отключите минусовую клемму аккумулятора для безопасности. Определите места установки компонентов – буст-контроллер обычно монтируется в подкапотном пространстве, вольтметр на центральной консоли или приборной панели.

Пошаговая установка компонентов

Контроллер давления турбины:

1. Найдите вакуумный шланг, идущий от турбины к актуатору вестгейта. Аккуратно разрежьте его.
2. Соедините порт «Turbine» контроллера с отрезком шланга от турбокомпрессора, порт «Actuator» – с отрезком к актуатору.
3. Порт «Source» подключите к впускному коллектору через тройник (для снятия референсного давления).
4. Закрепите контроллер на свободном кронштейне в подкапотном пространстве, избегая контакта с подвижными деталями.
5. Электрический разъем блока управления подключите к источнику +12V (например, к предохранителю зажигания) и массе на кузове.

Монтаж вольтметра:

Этап	Действие
1	Проделайте отверстие под циферблат в выбранном месте панели (используя дрель и коронку).
2	Заведите питающий провод (красный) через заглушки в моторный отсек к плюсовой клемме аккумулятора через предохранитель.
3	Черный провод подключите к ближайшей надежной массе (болт на кузове).
4	Установите корпус вольтметра в отверстие, зафиксировав штатными зажимами.
5	Изолируйте соединения термоусадкой и закрепите провода хомутами.

После подключения обоих устройств проверьте работу: запустите двигатель, убедитесь в отсутствии подсоса воздуха в вакуумных линиях, проконтролируйте показания вольтметра (норма: 13.5-14.5V при работающем моторе). Для калибровки буст-контроллера используйте манометр и руководство производителя.

Прокладка проводки для дополнительного оборудования

Определите точное расположение новых потребителей энергии (сабвуфер, усилители, противотуманные фары) и рассчитайте сечение проводов. Используйте медный многожильный провод в термостойкой изоляции, избегая алюминиевых аналогов из-за риска окисления и перегрева. Минимальное сечение для силовых линий – 2,5 мм², для слаботочных сигнальных кабелей – 0,75–1,5 мм².

Проложите силовой кабель от аккумулятора через технологическое отверстие в моторном щите, используя резиновые втулки для защиты от перетирания. Обязательно установите предохранитель (на расстоянии 10–30 см от "+" клеммы АКБ) с номиналом, превышающим суммарную нагрузку оборудования. Трассу ведите вдоль штатной проводки, фиксируя пластиковыми хомутами каждые 20–30 см.

Ключевые этапы монтажа

1. Разделение цепей: Силовые и сигнальные провода прокладывайте по разным сторонам салона (например, силовые – вдоль порогов, аудиосигнал – через тоннель) для исключения помех.
2. Подключение массы: Точки заземления очищайте от краски до металла болтом М6. Сечение масса-провода должно соответствовать плюсовому кабелю.
3. Коммутация: Для управляющих цепей (включение усилителя, подсветка) используйте реле. Запитку берите с клавиш приборной панели или блока предохранителей через разъемы-«папа» без нарушения изоляции штатных проводов.

Важно: При проходе через металлические перегородки применяйте текстолитовые или резиновые втулки. Все соединения изолируйте термоусадкой, а не изолентой. Проверяйте работу системы мультиметром до финальной сборки обшивок.

Тип кабеля	Рекомендуемое сечение	Цвет маркировки
Питание +12В	≥2.5 мм²	Красный
Масса	≥2.5 мм²	Черный
Сигнал RCA	–	Раздельный (белый/красный)
Управление REM	0.75 мм²	Синий

• Запрещено: Фиксировать провода на подвижных элементах (рулевая колонка, тяги КПП), использовать скрутки вместо клемм, оставлять кабели внатяг.
• Рекомендуется: Дублировать предохранители возле потребителей, маркировать группы проводов бирками, оставлять запас длины 10–15 см у оборудования.

Установка спортивного ручного тормоза

Замена штатного ручника на спортивный вариант решает две ключевые проблемы: устраняет люфт рычага и обеспечивает мгновенную блокировку задних колёс даже при экстремальных нагрузках. Это критически важно для дрифта или трековых заездов, где точность и скорость срабатывания напрямую влияют на управляемость.

Основное отличие спортивных моделей – использование тросов с минимальным растяжением и усиленных механизмов фиксации. Перед началом работ убедитесь в совместимости выбранного комплекта с креплениями кузова Golf 3 и типом задних тормозов (барабаны или диски).

Необходимые материалы и инструменты

• Спортивный ручной тормоз с кронштейном
• Комплект укороченных тросов (лево/право)
• Набор рожковых ключей (10-17 мм)
• Торцевые головки с трещоткой
• Пассатижи и кусачки
• Медная смазка для шарниров

Пошаговая процедура монтажа

1. Демонтаж старого механизма: Снимите пластиковую консоль вокруг ручника, открутите крепёж штатного рычага (2 болта 13 мм). Отсоедините тросы от уравнителя, сжав фиксаторы пассатижами.
2. Подготовка тросов: Проложите новые тросы вдоль заводских направляющих на днище, избегая перегибов. Зафиксируйте хомутами в местах пересечения с топливными магистралями.
3. Установка спортивного рычага: Совместите монтажные отверстия кронштейна с точками крепления кузова. Затяните болты моментом 25 Н·м. Наденьте тросы на уравнитель нового ручника, закрепите стопорными шайбами.
4. Регулировка: Поднимите зад автомобиля, ослабьте контргайки натяжения у суппортов/барабанов. Добейтесь провисания тросов 2-3 мм при опущенном рычаге. Затяните гайки и проверьте полную блокировку колёс после 3-4 щелчков.

Параметр	Штатный ручник	Спортивный ручник
Ход рычага	7-9 щелчков	3-4 щелчка
Усилие фиксации	~15 кг	~8 кг
Регулировка натяжения	Центральная гайка	Индивидуально по колёсам

Важно: После установки проверьте отсутствие контакта рычага с каркасом кресла водителя. При частом использовании смазывайте шарнир рычага раз в 5000 км.

Балансировка колёс после установки дисков R17

После монтажа колёс R17 на Volkswagen Golf 3 балансировка становится обязательным этапом. Увеличенный диаметр дисков и низкопрофильные шины сильнее реагируют на дисбаланс массы, что при движении проявляется вибрациями руля и кузова. Это не только снижает комфорт, но и ускоряет износ элементов подвески, рулевого управления и самих покрышек.

Процедура выполняется на специальном стенде с фиксацией колеса на адаптере, имитирующем ступицу. Мастер определяет места дисбаланса и крепит компенсирующие грузики на внутреннюю и внешнюю часть обода. Для литых дисков используют наклеивающиеся грузы, сохраняющие эстетику, а для стальных – забивные.

Особенности балансировки для R17 на Golf 3

• Точность калибровки: Требуется стенд с режимом "фланг" для точного позиционирования и минимальной погрешности (<0-5 г)
• Дополнительные параметры: При шиномонтаже обязательно проверять радиальное биение диска и покрышки
• Контроль центровки: После балансировки проверьте развал-схождение – широкие R17 чувствительны к углам установки

Тип дисбаланса	Признаки на Golf 3	Решение
Статический (вертикальный)	Подергивание на скорости 40-60 км/ч	Грузы на внутреннюю сторону диска
Динамический (горизонтальный)	Биение руля свыше 80 км/ч	Парные грузы по обеим сторонам обода

Повторяйте балансировку каждые 10-15 тыс. км или после ударных нагрузок (например, попадания в яму). Нарушенный баланс R17 на Golf 3 может вызывать характерный гул в салоне и неравномерный "съеденный" рисунок протектора.

Компьютерная диагностика после завершения тюнинга

Обязательно подключите диагностический сканер к разъему OBD-II (расположен под рулевой колонкой или в районе бардачка) сразу после завершения всех работ. Это позволит проверить реакцию штатных систем управления на внесенные изменения и выявить скрытые конфликты. Особое внимание уделите кодам ошибок, связанным с топливоподачей, зажиганием и датчиками кислорода – они часто возникают при доработках впуска/выпуска или чип-тюнинге.

Проанализируйте не только текущие ошибки, но и параметры в реальном времени: напряжение датчиков массового расхода воздуха (ДМРВ) и положения дроссельной заслонки (ДПДЗ), корректировки топливных коррекций (Long Term Fuel Trim и Short Term Fuel Trim), показания лямбда-зондов. Сравните полученные данные с заводскими спецификаками – значительные отклонения укажут на необходимость калибровки электронного блока управления (ЭБУ) или механической доработки узлов.

Ключевые этапы проверки

• Сканирование кодов неисправностей: Расшифровка всех сохраненных и активных ошибок в памяти ЭБУ двигателя, АБС и других модулей.
• Контроль рабочих параметров: Проверка сигналов с новых датчиков (если устанавливались), давления топлива, угла опережения зажигания под нагрузкой.
• Анализ адаптаций: Сброс и повторное обучение блока управления после замены компонентов (например, ДПДЗ или РХХ).
• Проверка совместимости: Тестирование работы обновленного ПО ЭБУ (прошивки) с установленным оборудованием (турбокомпрессором, форсунками).

При обнаружении критичных отклонений (например, постоянное переобогащение смеси или детонация) немедленно остановите эксплуатацию авто. Устраните механические недочеты (утечки воздуха во впускном тракте, некорректный монтаж датчиков) или выполните коррекцию прошивки. Для сложных случаев (кастомные турбины, установка ГБО) используйте специализированное ПО (VAG-COM/VCDS, ChipLoader) для глубокой адаптации карт топливоподачи и зажигания.

Техника безопасности при самостоятельном выполнении работ

Несоблюдение правил безопасности при тюнинге Volkswagen Golf 3 может привести к серьезным травмам или повреждению автомобиля. Всегда учитывайте физические риски работы с тяжелыми компонентами, электросистемой и химическими веществами.

Помните, что даже незначительная ошибка во время модификаций способна нарушить работоспособность критических систем автомобиля, таких как тормоза или рулевое управление. Тщательная подготовка и дисциплина – обязательные условия для любых работ.

Основные правила безопасности

Подготовка рабочего места:

• Обеспечьте устойчивое положение автомобиля на ровной поверхности с использованием противооткатных упоров
• При работе под авто применяйте только сертифицированные домкратные стойки, никогда не полагайтесь на один домкрат
• Организуйте зону с хорошим освещением и вентиляцией, особенно при работе с горючими материалами

Персональная защита:

1. Используйте защитные очки при сверлении, шлифовке или работе с жидкостями
2. Надевайте плотные перчатки при монтаже выхлопной системы или обработке металла
3. Применяйте респиратор при покраске, работе с аэрозолями или стекловолокном

Тип работ	Ключевые меры предосторожности
Электротехнические (установка аудио, подсветки)	Отсоединение клеммы аккумулятора, проверка схемы электропроводки
Работа с подвеской/тормозами	Контрольный прокачка тормозов, проверка моментов затяжки
Покрасочные работы	Исключение источников открытого огня, заземление оборудования

Электробезопасность: При любых вмешательствах в проводку всегда отключайте минусовую клемму аккумулятора. Проверяйте изоляцию проводов после модификаций и перед подачей питания. Используйте только предохранители номинала, соответствующего нагрузке цепи.

Работа с ГСМ и химикатами: Избегайте контакта технических жидкостей с кожей. Слитые масла и антифризы утилизируйте специальным образом – их попадание в почву или канализацию запрещено. Храните легковоспламеняющиеся материалы в металлических закрытых контейнерах вдали от рабочих зон.

Список источников

При подготовке материалов по самостоятельному тюнингу Volkswagen Golf 3 использовались проверенные технические ресурсы и сообщества энтузиастов. Критически важно сверять данные из разных источников и учитывать особенности конкретного экземпляра автомобиля.

Основой для рекомендаций послужили следующие типы материалов:

• Официальное руководство по ремонту и обслуживанию Volkswagen Golf 3 (VAG)
• Тематические разделы на специализированных форумах: Drive2.ru, Golf3club.ru, VWTS
• Технические бюллетени производителей тюнинговых запчастей (H&R, Koni, Pipercross)
• Практические руководства по доработке подвески от автомобильных инженеров (Хорст Ульрих)
• Видеоинструкции по установке компонентов на каналах VAG DIY
• Архивы журналов Тюнинг автомобилей и AutoBild за 2005-2010 гг.
• Электрические схемы бортовой системы Golf 3 в справочнике Bentley Publishers

Видео: Volkswagen Golf-3 Tuning ? Тюнинг Фольксваген Гольф 3 поколение


• Багажник Киа Рио - виды и размеры, популярные модели

• Hyundai Santa Fe 2.2 CRDi - что думают водители

• Где производят PRASCO и как получить автозапчасти
