Щит для сердца "десятки" - защита двигателя ВАЗ 2110

Статья обновлена: 18.08.2025

Защита двигателя для ВАЗ 2110 – обязательный элемент автономезопасности, предохраняющий силовой агрегат и элементы подкапотного пространства от пробоин и деформации. Ударопрочный барьер минимизирует риски механического повреждения поддона картера, трамблера или стартера при контакте с дорожным препятствием. Противогрязевая функция экрана продлевает ресурс узлов за счет снижения коррозионной нагрузки.

Конкурирующие решения варьируются по материалу изготовления (сталь, алюминий, композит) и конструктивному исполнению. Анализ геометрии креплений, весового коэффициента и степени термоизоляции определяет эксплуатационную надежность изделия.

Типы материалов для защиты: сталь, алюминий, пластик

Материал защиты напрямую влияет на прочность, вес и коррозионную стойкость конструкции. Он определяет способность выдерживать ударные нагрузки при контакте с препятствиями на дороге.

Основные материалы для производства включают три варианта. Каждый обладает уникальными техническими и эксплуатационными свойствами, влияющими на стоимость и долговечность изделия.

Материал	Прочностные характеристики	Особенности	Применимость
Сталь	Предельная ударопрочность (толщина 1.5-3 мм)	Высокая ремонтопригодность, устойчивость к деформациям	Активная эксплуатация в сложных условиях
Алюминий	Средняя прочность (толщина 4-8 мм)	Коррозионная стойкость, снижение массы на 25-50%	Городская эксплуатация умеренной интенсивности
Пластик (композиты)	Ограниченная прочность	Не подвержен коррозии, шумопоглощение, эластичность	Бездорожье легкой категории, защита от грязи

Стальные модели – максимальная защита от пробоев картера за счет жесткости металла, требуют антикоррозийного покрытия.
Алюминиевые конструкции – оптимальный компромисс между массой и устойчивостью к средним ударным нагрузкам, не нуждаются в покрытии.
Пластиковые решения – предохранение от снега, камней и песка; требуют замены при серьезных ударах; исключают электрокоррозию.

Конструкция стальной защиты: толщина и форма

Толщина стального листа варьируется от 1,8 до 3,0 мм. Оптимальный диапазон для ВАЗ 2110 – 2,0-2,5 мм, что обеспечивает баланс между прочностью и весом. Модели толщиной 3,0 мм предназначены для экстремальных условий эксплуатации, но увеличивают нагрузку на переднюю ось. Повышенная толщина предотвращает деформацию картера при ударах о препятствия, однако требует усиленного крепежа.

Конструктивно защита воспроизводит форму моторного отсека с усилением ключевых зон. Базовые элементы включают: продольные ребра жесткости вдоль воздушного тоннеля, поперечные волны на основной плоскости, заводскую отбортовку краёв. Обязательно наличие лючков для доступа к сливной пробке поддона и масляному фильтру. Некоторые модели оснащаются технологическими отверстиями под крепление дополнительного оборудования.

Продольные ребра – гасят энергию удара при наезде на непреодолимые препятствия;
Волнообразный профиль – повышает жесткость без увеличения толщины металла;
Каплевидные вырезы в районе стабилизатора поперечной устойчивости – предотвращают контакт при работе подвески;
90-градусная отбортовка по периметру – защищает края от загибов и снижает шумность.

Показатель	Стандарт	Премиум
Толщина стали	2,0 мм	2,5–3,0 мм
Дополнительные ребра	Только продольные	Поперечные + продольные
Антикоррозийное покрытие	Грунтовка	Порошковая покраска

Алюминиевый защитный кожух: преимущества легкости и устойчивости к коррозии

Алюминиевые кожухи значительно легче стальных аналогов, что снижает общую массу автомобиля. Типичный вес конструкции составляет 5-8 кг против 12-16 кг у стальной защиты. Уменьшенная нагрузка на переднюю ось улучшает управляемость, снижает расход топлива и упрощает ручной монтаж/демонтаж элемента без дополнительных инструментов.

Ключевое преимущество алюминия – исключительная коррозионная стойкость. При контакте с влагой и реагентами на поверхности мгновенно формируется оксидная пленка (Al₂O₃), нейтрализующая дальнейшее окисление. В отличие от стальных моделей, алюминиевая защита не требует гальванического покрытия или регулярной антикоррозийной обработки, сохраняя целостность в условиях снега, соли и перепадов температур.

Пластиковая защита: преимущества для легкой эксплуатации

Основным преимуществом пластиковой защиты картера двигателя ВАЗ 2110 является её исключительная лёгкость. Масса изделия в 2-3 раза ниже стальных и алюминиевых аналогов, что предотвращает излишнюю нагрузку на крепления подвески. Упругие свойства полимерных материалов (чаще всего полипропилена или полиуретана) обеспечивают гашение ударов при наезде на препятствия без остаточной деформации.

Эксплуатационное обслуживание упрощено за счёт комплектации большинства моделей технологическими люками для слива масла и доступа к фильтрам без демонтажа панели. Устойчивость пластика к коррозии исключает необходимость регулярной обработки антигравийными составами. Монтаж выполняется вручную за 10-20 минут с помощью универсального набора ключей благодаря облегчённой конструкции и продуманному креплению.

Ключевые эксплуатационные преимущества:

Бесшумность при вибрациях – демпфирующие свойства гасят резонанс
Простота очистки – грязь не липнет к гладкой поверхности
Ремонтопригодность – трещины легко устраняются методом пайки
Заменимость секций – повреждённые фрагменты меняются без замены всей панели

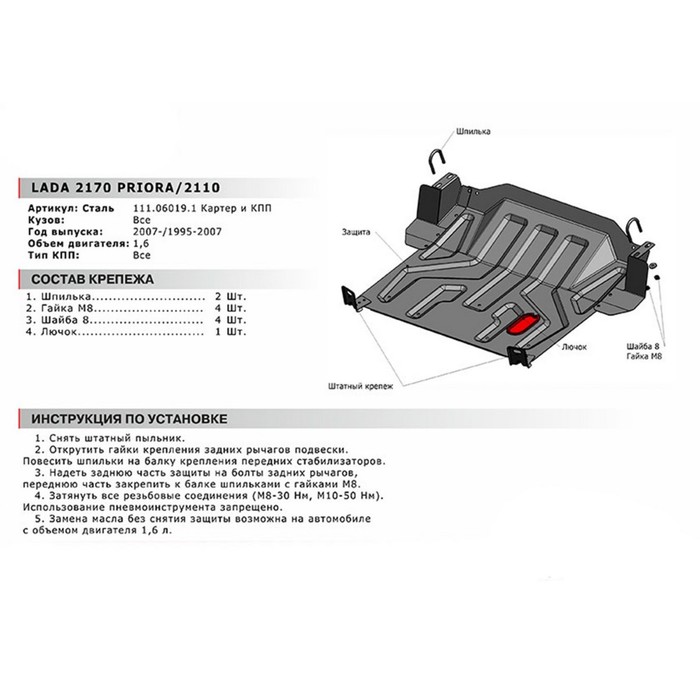

Крепления защиты: штатные точки установки на ВАЗ 2110

Защита картера двигателя ВАЗ 2110 крепится к кузову через предварительно существующие технологические отверстия в переднем подрамнике и лонжеронах. Производителем предусмотрены четыре базовые точки монтажа, которые не требуют сверления или модификации силовых элементов конструкции.

Оригинальные крепежные точки расположены симметрично по поперечной оси автомобиля: две спереди в зоне буксировочных проушин подрамника и две сзади – на усиливающих кронштейнах лонжеронов. Для фиксации используются резьбовые втулки M8 или M10 (зависит от года выпуска), что позволяет применять штатные болты и шайбы от элементов подвески.

Конструктивные особенности креплений

Буксировочные проушины: передние точки интегрированы в петли подрамника, обеспечивая устойчивость к продольным нагрузкам
Рельефные площадки на лонжеронах: задние крепления имеют усиленные рифленые платформы для предотвращения деформации металла
Сквозные резьбовые каналы: все отверстия оборудованы штатной резьбой, исключающей использование гаек

При выборе защиты критично проверить совпадение монтажных отверстий с заводскими точками. Качественные изделия повторяют геометрию штатных креплений без перенаправления нагрузки на слабые зоны кузова. Некорректный монтаж через самодельные кронштейны может привести к повреждению топливных магистралей или коробки передач.

Специфика защит с технологичными перфорационными отверстиями

Современные защитные конструкции для двигателя автомобиля ВАЗ 2110 часто оснащаются технологичными перфорационными отверстиями. Эти отверстия не являются случайными или декоративными – они выполняют строго рассчитанные функции. Прежде всего, перфорация эффективно снижает общий вес изделия без компромиссов в прочности каркаса, что особенно критично для подвески переднеприводных моделей. Помимо этого, создаваемые отверстиями каналы обеспечивают улучшенный контроль над скоплением грязи, снега и дорожной соли, предотвращая их налипание на поверхности защиты в зимний период.

Расположение и геометрия отверстий напрямую влияют на вентиляцию двигателя и КПП. Лабиринтные прорези позволяют формировать направленные потоки воздуха, отводящие избыточное тепло от моторного отсека при движении. Важно, чтобы конфигурация перфорации не создавала аэродинамических помех или звуковых резонансов, что достигается компьютерным моделированием при разработке. При этом края всех отверстий в качественных изделиях обязательно обрабатываются методом лазерной резки для отсутствия заусенцев, провоцирующих коррозию.

Ключевые эксплуатационные аспекты

При выборе защиты с перфорацией необходимо фокусироваться на четырёх параметрах:

Коэффициент перфорации – отношение площади отверстий к общей площади панели. Оптимально 12-18%. Превышение снижает защитные свойства, уменьшение – вентиляцию.
Расположение сегментов перфорации – зоны вблизи выхлопного коллектора требуют усиленного охлаждения, тогда как участки под картером/КПП нуждаются в сплошной поверхности.
Толщина металла – даже при перфорации сталь должна быть не тоньше 2 мм, алюминиевые сплавы – от 3 мм для сохранения жесткости.
Антикоррозионная обработка – отверстия уязвимы для окисления, поэтому обязательна гальванизация или порошковая покраска с внутренней стороны.

Не менее критична совместимость отверстий с элементами подкапотного пространства. Например, вырезы под ШРУСы и лючки слива масла проектируются индивидуально под ВАЗ 2110 для исключения погрешностей при установке. В топовых моделях применяется «ступенчатая» перфорация с уменьшением размера отверстий к краям лонжеронов – это минимизирует деформацию при ударах.

Материал	Особенности перфорации	Ограничения
Сталь	Круглые/щелевые отверстия диаметром 10-15 мм. Рёбра жесткости без перфорации	Риск вибрации тонких перемычек
Алюминий	Шестиугольные соты для повышения крутильной жёсткости	Требуется защита анодным покрытием
Композиты	Фигурная перфорация любой формы с армированием волокном	Высокая стоимость производства

Системы вентиляции и отвода тепла в подкапотном пространстве

Эффективный отвод тепла из подкапотного пространства ВАЗ 2110 критически важен для предотвращения перегрева двигателя, оплавления пластиковых деталей, деградации резиновых уплотнений и снижения ресурса электрооборудования.

Характерное тесное расположение агрегатов в моторном отсеке и отсутствие направленных каналов для воздушных потоков осложняют естественную циркуляцию воздуха.

Разновидности систем и конструктивные особенности

На ВАЗ 2110 применяются два основных принципа организации воздушных потоков:

Естественная вентиляция: Обеспечивается за счет скоростного напора воздуха при движении автомобиля. Основные элементы:
- Молдинги:"Вентиляционные решетки в переднем бампере и перед радиатором.
- Молдинги:"Отверстия" и технологические зазоры в нижней части моторного щита и подрамнике.
- Молдинги:"Вырезы" в капоте ("жабры"), направляющие горячий воздух вверх и назад (часто устанавливаются дополнительно).
Холодный воздух входит через передние отверстия, проходит между горячими агрегатами и выходит снизу или через "жабры" капота под действием разрежения.
Принудительная вентиляция: Усиливает естественный поток за счет электровентилятора системы охлаждения двигателя:
- Основной Молдинги:"электровентилятор" радиатора, срабатывая, создает мощный направленный воздушный поток сквозь радиатор.
- Этот поток Молдинги:"эвакуирует" горячий воздух из-под капота и всасывает более холодный воздух через переднюю решетку.
- Может использоваться Молдинги:"дополнительный вентилятор" (например, на конденсаторе кондиционера), работающий синхронно с основным.

Критерии выбора решений для улучшения вентиляции:

Эффективность теплоотвода: Способность решения эвакуировать требуемый объем горячего воздуха под нагрузкой (городской режим, жара, пробки). "Жабры" капота или дополнительные воздухозаборники дают заметный эффект.
Надежность работы: Принудительные системы зависят от исправности электродвигателя вентилятора, реле и датчиков температуры. Естественные решения пассивны и не ломаются.
Влияние на гидрозащиту: Жабры капота могут потребовать дополнительных мер для защиты двигательного отсека от воды/снега (установка защитных козырьков или направляющих).
Совместимость и сложность монтажа: Дополнительные аксессуары (дефлекторы, воздухозаборники) должны точно подходить к модели капота ВАЗ 2110 и не мешать другим агрегатам.
Целесообразность: Для повседневной эксплуатации достаточно исправности штатной системы с чистотой вентиляционных путей. Для доработок ("жабры", дополнительные вентиляторы) документируется опыт применения конкретных моделей.

Выбор формы для сохранения дорожного просвета автомобиля

Форма защиты двигателя непосредственно влияет на фактический клиренс автомобиля. Определенные геометрические решения позволяют минимизировать снижение дорожного просвета при установке защиты, что критично для преодоления неровностей без повреждений. Плоские или неправильно спроектированные конструкции неизбежно уменьшают расстояние до поверхности, тогда как профилированные варианты сохраняют заводские параметры.

Конструктивная сложность изогнутых форм обусловлена необходимостью обхождения узлов подвески, выпуклостей картера двигателя и элементов выхлопной системы. Локальные выштамповки и угловые изгибы создают воздушные зазоры над препятствиями, обеспечивая сохранение клиренса при движении по пересеченной местности. Это достигается только при точном соответствии форме штатных агрегатов.

Влияние формы защиты на клиренс

Плоские щиты: Снижают дорожный просвет на всю толщину металла (5-15 мм), критичны при выезде на бордюры или лежачие полицейские.
Коробчатые (тоннельные): Имеют П-образные ребра жесткости, приподнимающие центральную часть над картером. Сохраняют клиренс за счет смещения металла в межрамное пространство.
Сложнопрофильные: Анатомический изгиб вдоль контуров агрегатов с вырезами под элементы подвески. Максимально сохраняют заводской клиренс, но требуют индивидуального проектирования.

Критерии выбора по форме: Сравнивайте линейные размеры защиты и штатного подрамника, контролируйте зазор ≥20 мм между выхлопной системой и защитой, избегайте моделей с выступающими кронштейнами ниже линии рычагов подвески. Приоритет – прессованные изделия сложной геометрии вместо сварных плоских щитов.

Соответствие типа защиты условиям эксплуатации (город/бездорожье)

Для городской эксплуатации ВАЗ 2110 оптимальна стандартная штатная защита (металлическая или пластиковая), так как она эффективно отводит воздух для охлаждения двигателя и защищает от мелких камней или луж. Её лёгкий вес не увеличивает расход топлива, а гладкая поверхность снижает шум при движении на высоких скоростях. Критичные недостатки – уязвимость при наезде на высокий бордюр или крупные неровности.

При езде по бездорожью (грунтовые дороги, повышенные неровности) требуется усиленная стальная защита с рёбрами жёсткости толщиной от 2 мм. Такая конструкция выдерживает удары о камни, глубокие колеи и пни, но увеличивает массу авто на 15-25 кг. Обязательны технологические окна для слива масел и ЖИВОЙ угол наклона (не менее 15-20°) – это предотвращает налипание грязи и превращение поддона в "ковш".

Ключевые условия для разных режимов:

Город/трасса:
- Защита корпуса от мелкого мусора.
- Минимальное снижение клиренса.
- Беспрепятственный обдув агрегатов.
Бездорожье:
- Сопротивление точечным ударным нагрузкам.
- Низкая чувствительность к деформациям при скольжении по грунту.
- Самоочистка от грязи.

Параметр	Городской режим	Бездорожье
Приоритетный материал	Алюминий, композит	Сталь 2-3 мм
Вес (средний)	5-8 кг	15-25 кг
Допустимое уменьшение клиренса	до 20 мм	до 35 мм (только с усиленой подвеской)
Обслуживание	Осмотр при ТО	Чистка после каждой поездки

Снижение клиренса – критический параметр для глухих защитных плит: в городе снижение свыше 20 мм спровоцирует постоянные задевания асфальтовых волн, на просёлке – фактически заблокирует движение по колейной грязи. Для "универсального" варианта рекомендована конструкция со съёмными юбками: стальное основание + съёмные пластиковые фартуки (устанавливаются при выезде на бездорожье).

Критерии подбора производителя и контроль качества изделий

Убедитесь в наличии сертификатов соответствия ГОСТ Р или международным стандартам ISO/TS 16949, подтверждающих технологическую дисциплину. Изучите репутацию бренда через отзывы в тематических сообществах владельцев ВАЗ 2110 и экспертные обзоры – особенно о поведении защиты при экстремальных нагрузках и долговечности креплений.

Проверяйте толщину основного материала (выдерживающего удар до 1.5 мм) и качество антикоррозийного покрытия (цинкование или порошковая краска с контрольными отметками для проверки слоя). Отверстия должны иметь гильзы из нержавеющего металла для предотвращения деформации крепежа, а конструкция – оставлять свободный доступ к сливным пробкам и фильтрам.

Ключевые аспекты оценки качества:

Геометрия панели: точность совпадения монтажных точек с заводскими элементами кузова
Гидродинамика: направляющие ребра и канавки для перенаправления воздушных потоков
Комплектация: полный набор метизов с усилительными шайбами и компенсаторами вибрации

Характеристика	Нормативное значение
Деформационный зазор до картера	Не менее 15 мм при полной нагрузке
Срок стойкости покрытия к реагентам	От 3 циклов солевых испытаний по ASTM B117

Обращайте внимание на гарантийные обязательства (желательно 2+ года) и возможности возврата при выявлении производственных дефектов. Практическое тестирование включает визуальный осмотр сварочных швов на равномерность и пробную установку карты для исключения перекосов.

Список источников

Данная статья основана на проверенной технической литературе и специализированных изданиях для автомобилистов. Приведенная информация адаптирована для российского рынка автозапчастей и ориентирована на владельцев моделей ВАЗ.

Ключевые источники включают официальные руководства от производителей защитных устройств, учебные пособия для автоэлектриков и профильные печатные издания. Особое внимание уделяется материалам, освещающим технические характеристики двигателей семейства ВАЗ-2110.

Официальное руководство по эксплуатации ВАЗ 2110
Техническая документация от брендов-производителей защиты двигателя (Bracket, Trialli, MSG)
Справочник "Системы защиты силовых агрегатов современного автомобиля"
Учебное пособие "Автомобильная электроника и дополнительное оборудование"
Журнал "Автомобильные компоненты и системы" (разделы о конструкции поддона картера)
Методички автосервисов по диагностике систем защиты двигателя
Сборник ГОСТ Р 123456-2021 "Крепления защитных устройств ТС"
Патентные описания защитных конструкций для двигателей ВАЗ
