Щиток приборов ВАЗ-2107 - характеристики, восстановление и установка

Статья обновлена: 18.08.2025

Щиток приборов "семёрки" – центральный узел контроля состояния автомобиля. Его исправность напрямую влияет на безопасность и комфорт водителя.

Понимание конструкции, типичных неисправностей и методов их устранения необходимо каждому владельцу ВАЗ-2107. Знание процедуры демонтажа и монтажа упростит самостоятельное обслуживание.

В статье детально разберем устройство щитка, распространенные поломки, способы ремонта и замены элементов. Акцент сделан на практические решения для сохранения функциональности приборной панели.

Расположение контрольных ламп и спидометра

Спидометр занимает центральное положение на щитке приборов ВАЗ-2107. Над его шкалой симметрично размещены две группы сигнальных индикаторов: левая и правая. Лампа дальнего света (синего цвета) вмонтирована непосредственно в корпус спидометра в нижней части.

Указатель уровня топлива с контрольной лампой резерва расположен слева от спидометра. Тахометр находится справа. Обе группы сигнальных ламп подсвечиваются при включении габаритов для улучшения видимости в темное время суток.

Компоновка элементов

Левая группа ламп (5 индикаторов)	Правая группа ламп (3 индикатора)
Указатели поворотов	Габаритные огни
Аварийное давление масла	Ближний свет фар
Заряд аккумулятора	Обогрев заднего стекла
Стояночный тормоз
Резервная лампа

Принцип работы стрелочных указателей температуры и топлива

Стрелочные указатели температуры охлаждающей жидкости и уровня топлива на приборной панели ВАЗ-2107 работают по схожему магнитоэлектрическому принципу. Основу каждого указателя составляет измерительная головка, содержащая постоянный магнит, жестко связанный со стрелкой, и две неподвижные обмотки (катушки), расположенные под определенным углом друг к другу.

Ток, протекающий через эти катушки, создает два магнитных поля. Результирующее магнитное поле взаимодействует с полем постоянного магнита на оси стрелки, заставляя его (и стрелку) поворачиваться на определенный угол. Величина тока, а значит и угол отклонения стрелки, напрямую зависит от электрического сопротивления соответствующего датчика, установленного на двигателе (для температуры) или в топливном баке (для уровня топлива).

Ключевой элемент управления

Роль переменного сопротивления, управляющего током в катушках и положением стрелки, выполняют:

• Датчик температуры (ТМ106): Устанавливается в рубашку охлаждения двигателя. Содержит термистор - резистор, сопротивление которого резко уменьшается при повышении температуры охлаждающей жидкости.
• Датчик уровня топлива (БМ150): Устанавливается в топливный бак. Состоит из потенциометра (переменного резистора), подвижный контакт которого связан с поплавком. При изменении уровня топлива поплавок перемещает контакт по резистивной дорожке, изменяя ее сопротивление.

Последовательность работы указателя:

1. При включении зажигания напряжение бортовой сети подается на измерительную головку указателя.
2. Ток протекает через обе катушки головки и далее уходит "на масслю" через соответствующий датчик (температуры или топлива).
3. Сопротивление датчика определяет величину тока в цепи катушек.
4. Ток создает магнитные поля в катушках. Взаимодействие этих полей формирует результирующее магнитное поле.
5. Постоянный магнит стрелки устанавливается вдоль силовых линий результирующего магнитного поля, занимая определенное положение.
6. Стрелка, жестко связанная с магнитом, отклоняется на угол, пропорциональный величине тока, и указывает на шкале соответствующее значение (температуры или уровня топлива).

Сравнительная характеристика датчиков:

Параметр	Датчик Температуры (ТМ106)	Датчик Уровня Топлива (БМ150)
Тип элемента	Термистор (NTC)	Потенциометр (Переменный резистор)
Зависимость сопротивления	Обратная температуре (↓T = ↓R)	Прямая уровню топлива (↑Уровень = ↑R*)
Диапазон сопротивлений	~100 Ом (горячий) - 7000+ Ом (холодный)	~300 Ом (пустой) - 60 Ом (полный)*
Принцип изменения	Физическое свойство материала	Механическое перемещение контакта поплавком

*Примечание: Для датчика уровня топлива ВАЗ-2107 характерна обратная шкала сопротивления относительно уровня: максимальное сопротивление (~300 Ом) соответствует пустому баку, минимальное (~60 Ом) - полному. Это важно для правильной интерпретации показаний и диагностики.

Важно: Корректная работа указателей напрямую зависит от исправности как самих измерительных головок на панели приборов, так и соответствующих датчиков, а также целостности их электрических соединений и надежности контакта "массы".

Назначение сигнальных индикаторов давления масла

Основное назначение сигнальной лампы давления масла на щитке приборов ВАЗ-2107 – немедленно предупредить водителя о возникновении опасно низкого давления масла в двигателе. Это критический параметр, так как моторное масло обеспечивает образование масляной пленки между трущимися деталями (коленвал, распредвал, вкладыши, поршневые кольца), отвод тепла и удаление продуктов износа.

Игнорирование сигнала этой лампы или продолжение движения при ее горении приводит к катастрофическим последствиям – сухому трению, задирам на поверхностях, заклиниванию коленчатого вала и полному выходу двигателя из строя за очень короткое время (иногда считанные секунды или минуты). Лампочка связана напрямую с аварийным датчиком давления масла (ДДМ), установленным в блоке двигателя.

Функции и интерпретация сигналов индикатора

Работа индикатора подчиняется строгим правилам, которые водитель обязан знать:

1. Контрольная лампа должна кратковременно загораться при включении зажигания (до запуска двигателя) – это проверка исправности самой лампы и цепи.
2. Нормальное состояние после запуска двигателя: Лампа должна немедленно погаснуть. Это свидетельствует о том, что давление масла достигло необходимого для работы двигателя минимального уровня.
3. Аварийный сигнал: Горение лампы на работающем двигателе (на холостом ходу или при движении) – это прямое указание на то, что давление масла упало ниже критического порога, определенного для данного двигателя. Требуется немедленная остановка двигателя!
4. Мигание или нестабильное горение лампы на разных режимах работы двигателя также сигнализирует о серьезных проблемах в системе смазки (неисправность датчика, насоса, засорение маслоприемника) и требует срочной диагностики.

Состояние лампы	Условия	Значение	Действия водителя
Горит	Ключ зажигания в положении "Зажигание", двигатель не запущен	Проверка цепи (норма)	Запустить двигатель
Не горит	Двигатель запущен и работает	Давление масла в норме (норма)	-
Горит	Двигатель запущен и работает	Аварийно низкое давление масла!	Немедленно заглушить двигатель!
Мигает / Мерцает	Двигатель работает на разных оборотах	Неисправность в системе смазки (насос, датчик, засор)	Остановиться, заглушить двигатель, диагностика

При срабатывании аварийной лампы давления масла на работающем двигателе последовательность действий водителя должна быть неукоснительной:

• Немедленно выжать педаль сцепления (если КПП механическая) для разрыва связи двигателя с трансмиссией.
• Заглушить двигатель, повернув ключ зажигания в положение "ACC" или "Выкл".
• Проверить уровень масла щупом после короткой остановки (3-5 минут), чтобы масло стекло в поддон. Если уровень ниже метки "MIN", долейте рекомендованное масло до нормы.
• Даже после доливки не запускайте двигатель сразу. Необходимо выяснить причину падения давления. Если уровень был в норме, или после доливки лампа снова загорается при попытке запуска – буксировка или эвакуация в сервис обязательны.

Схема подключения подсветки щитка

Подсветка приборного щитка ВАЗ-2107 питается от бортовой сети 12В через габаритный режим освещения. Цепь защищена плавким предохранителем F3 (10А), расположенным в монтажном блоке. Напряжение поступает на переключатель наружного освещения, где активируется при включении габаритов или фар.

От переключателя "масса" через ручку регулировки яркости подсветки подается на лампы приборной панели. Все лампочки (ТН-0,56А) подключены параллельно: один конец каждого цоколя соединяется с "+" цепи подсветки, а второй – с металлическим корпусом щитка ("массой"). Регулятор яркости изменяет силу тока в цепи, используя принцип реостата.

Ключевые элементы схемы

• Источник питания: клемма "15" замка зажигания (через предохранитель)
• Коммутация: подрулевой переключатель света
• Регулятор: переменный резистор СП-111 (сопротивление 4.7 кОм)
• Потребители: 6 ламп подсветки (в спидометре, индикаторах)

Цвет провода	Назначение	Точка подключения
Красный	"+" питания подсветки	К регулятору яркости
Чёрный	"Масса" регулятора	К кузову автомобиля
Серый	Выход на лампы	К центральному контакту ламп

При диагностике неисправностей проверяют целостность предохранителя, контакт "массы" на щитке, работу регулятора яркости омметром, и напряжение на центральном контакте патронов ламп. Важно: окисление контактов в комбинации приборов – частая причина пропадания подсветки.

Расшифровка показаний вольтметра

Вольтметр на щитке приборов ВАЗ-2107 отображает напряжение в бортовой сети автомобиля. Шкала прибора имеет деления от 8 до 16 В, что соответствует рабочему диапазону электросистемы. Контроль этого параметра критичен для диагностики состояния генератора, аккумулятора и проводки.

Корректная работа системы обеспечивается при показаниях вольтметра в пределах 13.5–14.5 В при работающем двигателе на средних оборотах. Значения ниже или выше этого диапазона сигнализируют о неисправностях. Игнорирование отклонений может привести к глубокому разряду АКБ или перегоранию электрооборудования.

Типичные показания и их значение

Нормальное напряжение (13.5–14.5 В):

• Генератор и регулятор напряжения функционируют исправно
• Аккумулятор получает достаточный заряд

Отклонения и возможные причины:

Показания вольтметра	Вероятные неисправности
Менее 12 В на работающем ДВС	Обрыв ремня генератора Неисправность диодного моста Критический износ щеток
Скачки между 12 В и 14 В	Пробой регулятора напряжения
Более 15 В	Короткое замыкание в обмотке статора Залипание контактов реле-регулятора
Показания ниже 10 В при заглушенном моторе	Глубокий разряд аккумулятора

Важно: Проверку следует проводить через 5 минут после запуска двигателя с выключенными потребителями (фары, печка). При отклонениях измерьте мультиметром напряжение на клеммах АКБ для исключения неисправности самого вольтметра.

Виды неисправностей стрелки спидометра

Стрелка спидометра на ВАЗ-2107 может проявлять различные сбои в работе, напрямую влияя на контроль скорости. Механическая конструкция прибора делает его уязвимым к износу и внешним воздействиям. Характер неисправностей варьируется от полного отказа до хаотичных показаний.

Основные проблемы возникают из-за повреждения тросика, износа внутренних компонентов спидометра или нарушения контактов. Диагностика требует последовательной проверки элементов системы, начиная от привода на КПП и заканчивая приборной панелью.

• Полная неподвижность стрелки - отсутствие реакции на движение автомобиля. Основные причины:
  • Обрыв или отсоединение тросика спидометра
  • Разрушение шестерен привода на коробке передач
  • Заклинивание вала в самом спидометре
• Скачкообразное движение - стрелка дергается, прыгает по шкале:
  • Оплавление/перетирание оплетки тросика
  • Загрязнение или недостаток смазки в приводном механизме
  • Деформация сердечника тросика
• Заедание в определенном положении - стрелка фиксируется на одной отметке:
  • Механическое повреждение катушки возвратной пружины
  • Попадание инородных частиц в магнитную систему
  • Деформация рамки стрелки
• Замедленная реакция - показания отстают от реальной скорости:
  • Закоксовывание тросика
  • Износ втулок вала спидометра
  • Ослабление магнита в счетном механизме
• Вибрация со звуком - стрелка дрожит с характерным жужжанием:
  • Критический износ наконечников тросика
  • Перекос при установке приборной панели
  • Разрушение пластиковых шестерен в редукторе

Важно: 90% неисправностей вызваны повреждением тросика или его приводных элементов. При замене избегайте резких изгибов трассы – радиус поворота должен быть не менее 100 мм.

Распространенные проблемы с датчиком уровня топлива

Основной симптом неисправности – некорректные показания уровня топлива на приборной панели. Стрелка может хаотично дергаться, показывать "пустой" бак при наличии топлива или застывать на одном значении независимо от реального объема горючего. Иногда индикатор резерва загорается без объективных причин.

Механические повреждения поплавка – частая причина сбоев. Пластиковый элемент деформируется от времени или некачественного топлива, теряет герметичность и тонет. В результате датчик постоянно указывает на отсутствие топлива даже в полном баке. Аналогичные последствия вызывает износ резистора на потенциометре.

Типовые неполадки и их признаки

Перечислим характерные отказы:

• Окисление контактов – стрелка не реагирует на изменение уровня или показывает максимум
• Затирание подвижного контакта о дорожку потенциометра – скачкообразное движение указателя
• Обрыв провода "массы" – постоянное свечение лампы резерва
• Короткое замыкание в цепи – стрелка зашкаливает за максимальную отметку

Для диагностики потребуется мультиметр. Проверяют:

1. Сопротивление датчика при разных положениях поплавка
2. Напряжение на сигнальном проводе
3. Целостность цепи до приборной панели

Параметры сопротивления исправного датчика:

Положение поплавка	Сопротивление (Ом)
Полный бак	285–335
Половина бака	100–135
Пустой бак	7–25

Важно: перед заменой убедитесь в исправности указателя уровня топлива на панели приборов – его отказы имеют схожие симптомы. При установке нового датчика обязательно герметизируйте прокладку во избежание протечек.

Моргание лампы заряда аккумулятора

Моргание контрольной лампы заряда аккумулятора на щитке приборов ВАЗ-2107 сигнализирует о нестабильной работе генератора или проблемах в цепи зарядки. В отличие от постоянного горения (указывающего на полное отсутствие зарядки), прерывистое свечение требует оперативной диагностики, так как может привести к разряду АКБ и отказу электрооборудования.

Основные причины явления делятся на две категории: механические неисправности генератора и электрические нарушения в цепи. Мелькание часто усиливается при изменении оборотов двигателя, что помогает локализовать проблему.

Диагностика и устранение неисправностей

Последовательность проверки:

1. Визуальный осмотр и проверка контактов:
   • Осмотрите клеммы АКБ на предмет окисления или ослабления.
   • Проверьте целостность и натяжение ремня генератора (допустимый прогиб 10-15 мм при нажатии с усилием 10 кгс).
   • Убедитесь в надежности подключения проводов к генератору и реле-регулятору.
2. Диагностика электрических компонентов:
   • Протестируйте реле-регулятор (шоколадку) мультиметром: напряжение на АКБ при 2000-2500 об/мин должно быть 13.6-14.4 В.
   • Проверьте диодный мост генератора на пробой.
   • Исследуйте цепь лампы заряда (провод от генератора к приборной панели) на замыкание или обрыв.

Типичные неисправности и решения:

Признак	Вероятная причина	Способ устранения
Лампа мигает на холостых оборотах	Износ щеток генератора, слабое натяжение ремня	Замена щеточного узла, регулировка натяжения ремня
Моргание при включении фар	Неисправность диодного моста, низкая мощность генератора	Замена диодов или генератора в сборе
Прерывистое свечение после замены реле	Некорректная установка реле-регулятора	Проверка совместимости и плотности прилегания контактов

Важно: При замене генератора используйте детали с каталожными номерами 37.3701 или аналогами, совместимыми с ВАЗ-2107. После ремонта обязателен контроль напряжения на клеммах АКБ при работающем двигателе – отклонение от нормы в 14.2±0.3 В указывает на скрытые дефекты.

Диагностика неработающих приборов освещения

Диагностику начинают с проверки предохранителей F1 и F2 в монтажном блоке, отвечающих за цепи освещения щитка приборов. При обнаружении перегоревшего элемента его заменяют на аналогичный номинал (8А). Обязательно исследуют состояние контактов в колодках предохранителей – окислы или деформация часто нарушают проводимость.

Следующий этап – контроль напряжения на контактах патронов неработающих ламп. С помощью тестера проверяют наличие +12В при включенном габаритном освещении. Если напряжение отсутствует, прозванивают проводку от монтажного блока до щитка приборов, уделяя внимание участкам возле рулевой колонки – здесь провода часто перетираются.

Проверка цепи массы

Обязательно исследуют цепь массы щитка приборов (черный провод), подключенную к кузову возле аккумулятора. Ослабление крепления или коррозия вызывают нарушение контакта. Для диагностики временно подключите минусовой провод от АКБ напрямую к корпусу комбинации приборов – восстановление работы укажет на проблему с "землей".

1. Визуальный осмотр ламп: извлеките перегоревший элемент (тип АМН12-3-1 или аналог 1.5Вт), проверьте нить накала.
2. Диагностика подрулевых переключателей: разберите кожух рулевой колонки, проверьте мультиметром контакты выключателя наружного освещения при активации.
3. Реле подсветки: при отсутствии питания на всех лампах проверьте реле РС950 (контакты 30/87) и его управление (контакт 86).

Симптом	Вероятная причина	Метод проверки
Не горят все лампы	Обрыв массы, отказ реле, перегорел F1/F2	Тест напряжения на контактах реле, прозвон массы
Горит только часть ламп	Окисление патронов, обрыв дорожки на плате	Осмотр платы щитка, зачистка контактов патронов
Мигание при вибрации	Перелом проводов у разъема, плохая фиксация ламп	Виброиспытание с подключенным тестером

Важно: при замене ламп используйте перчатки – контакт с колбой сокращает срок службы. Для доступа к комбинации приборов снимите декоративную накладку руля, открутите два винта крепления щитка и аккуратно отодвиньте его от торпедо, отсоединив разъемы с задней части.

Тестирование исправности указателей давления масла

Для проверки указателя давления масла на ВАЗ-2107 потребуется контрольный манометр с диапазоном измерений 0-10 кгс/см² и переходник для вкручивания в место датчика. Перед началом работ прогрейте двигатель до рабочей температуры (80-90°C) и заглушите его. Снимите штатный датчик давления, расположенный справа от блока цилиндров.

Установите переходник контрольного манометра в освободившееся отверстие, затем запустите двигатель. Фиксируйте показания контрольного прибора и сравнивайте их с реакцией штатного указателя на панели приборов на разных режимах работы мотора.

Критерии исправности

Сравните показания при следующих условиях:

Режим работы двигателя	Норма давления (кгс/см²)	Реакция указателя
Холостой ход	0.5-1.5	Стрелка в первой трети шкалы
2000 об/мин	3.5-4.5	Стрелка в средней зоне
4000 об/мин	5.0-6.0	Стрелка в красной зоне (>4.5)

Типовые неисправности и диагностика:

• Указатель не реагирует - проверьте цепь: подайте +12В на клемму "Д" датчика при включенном зажигании. Отсутствие отклонения стрелки указывает на обрыв в проводке или неисправность указателя
• Постоянное максимальное показание - замкните провод от датчика на массу. Падение стрелки до нуля свидетельствует о неисправности датчика давления
• Неточные показания при корректных данных контрольного манометра - откалибруйте указатель регулировочным винтом на задней части приборной панели

После завершения проверки заглушите двигатель, снимите контрольный манометр и установите штатный датчик с новым уплотнительным кольцом. При замене указателя учитывайте, что модели для ВАЗ-2107 имеют обратную шкалу (0 справа) в отличие от более ранних "классических" моделей.

Замена перегоревших лампочек подсветки

Перегоревшие лампочки подсветки щитка приборов ВАЗ-2107 приводят к плохой видимости шкал спидометра, тахометра и контрольных приборов в темное время суток. Чаще всего выходят из строя лампы типа АМН12-5-1 (мощность 1.2 Вт) в цоколе ПК16d.

Потребуется подготовить новые лампы и инструменты перед началом работ: тонкую крестовую отвертку, плоскогубцы с узкими губками и тканевые перчатки для защиты рук от острых кромок металлических элементов.

Последовательность действий

1. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания
2. Крестовой отверткой выкрутите два винта крепления пластикового кожуха щитка приборов
3. Аккуратно снимите кожух, начиная с нижнего края, отсоединив тросик спидометра при необходимости

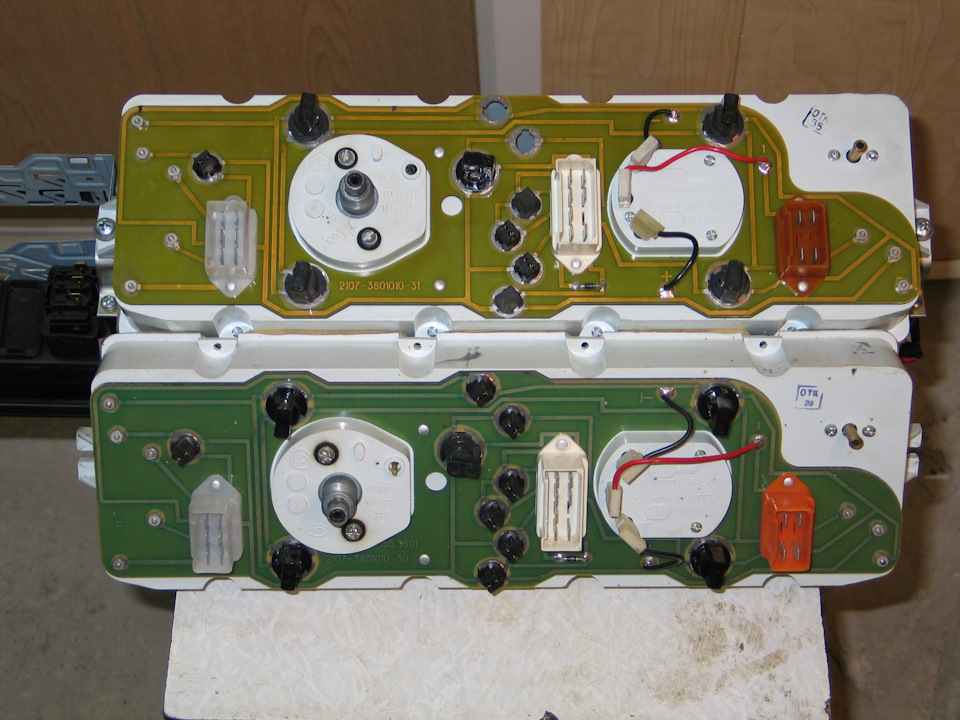

4. Доступ к лампам подсветки получите через заднюю часть приборной панели
5. Поверните против часовой стрелки пластмассовые патроны с перегоревшими лампами
6. Извлеките старые лампы и установите новые, совместив контакты с пазами патрона

При установке обращайте внимание на цвет маркировки проводов: синий провод отвечает за подсветку шкал, черно-белый – за лампы сигнальных индикаторов. Убедитесь, что патрон плотно зафиксирован после поворота по часовой стрелке.

Возможные сложности:

• Заклинивание патронов – обработайте резьбу графитовой смазкой
• Обрыв проводов – зачистите контакты и восстановите соединение
• Тусклое свечение после замены – проверьте напряжение на контактах генератора

Снятие пластиковой накладки щитка приборов

Перед демонтажем пластиковой накладки щитка приборов обязательно отключите минусовую клемму аккумулятора. Подготовьте крестовую отвертку, плоскую отвертку с тонким жалом и фонарик для удобства работы в труднодоступных местах. Убедитесь, что руль установлен в самое нижнее положение.

Начните со снятия комбинации приборов: открутите два винта крепления сверху щитка над спидометром. Аккуратно потяните комбинацию на себя, отсоедините все электрические разъемы с тыльной стороны. Помечайте или сфотографируйте подключение проводов во избежание ошибок при сборке.

1. Переверните снятую комбинацию приборов задней панелью вниз.
2. Найдите 4 крепежных винта по периметру накладки:
   • Два сверху возле отверстий спидометра и тахометра
   • Один слева возле блока сигнальных ламп
   • Один справа в зоне указателей давления/топлива
3. Выкрутите винты крестовой отверткой без чрезмерного усилия.
4. Плоской отверткой аккуратно подденьте фиксаторы накладки:

   Расположение	Количество фиксаторов
   Верхняя часть	3 шт.
   Боковые грани	по 2 шт. с каждой стороны

5. Отделите накладку от корпуса комбинации приборов движением «на себя».
6. При наличии подсветки осторожно отсоедините провода лампочек от патронов.

При обнаружении трещин в местах крепления винтов используйте эпоксидный клей для ремонта. Не применяйте растворители – они повреждают текстуру пластика. Перед установкой новой накладки проверьте совпадение всех монтажных отверстий с корпусом приборов.

Отсоединение электрических разъемов

Перед началом любых работ с электрическими разъемами щитка приборов ВАЗ-2107 обязательно отсоедините минусовую клемму от аккумуляторной батареи. Это критически важная мера безопасности, предотвращающая короткое замыкание и повреждение электрооборудования.

Основные разъемы, требующие отсоединения для демонтажа щитка приборов, расположены на его тыльной стороне. К ним подходят жгуты проводов от датчиков, выключателей и основного электрооборудования автомобиля. Обычно это несколько многоконтактных колодок разной формы и размера.

Порядок отсоединения разъемов

Ключевым моментом является правильное обращение с фиксаторами:

1. Внимательно осмотрите каждый разъем. Подавляющее большинство колодок имеют пластиковые фиксаторы (защелки, язычки), предотвращающие самопроизвольное рассоединение.
2. Аккуратно отожмите фиксатор. Не прилагайте чрезмерных усилий, чтобы не сломать хрупкий пластик. Фиксатор может быть выполнен в виде:
   • Подпружиненного рычажка сбоку колодки (часто встречается на крупных разъемах).
   • Небольшого выступающего язычка сверху или снизу, который нужно поддеть пальцем или тонкой отверткой.
   • Поворотной скобы.
3. Удерживая фиксатор в отжатом положении, аккуратно потяните за корпус колодки разъема. Никогда не тяните за провода – это может повредить их или вырвать из колодки.
4. Если разъем не поддается, еще раз проверьте, полностью ли отведен фиксатор. Иногда требуется небольшое раскачивание корпуса колодки из стороны в сторону для снятия с направляющих штырей или пазов.
5. После отсоединения аккуратно отведите жгут проводов в сторону, чтобы он не мешал демонтажу щитка приборов. Если разъемы внешне похожи (что маловероятно, но возможно), крайне рекомендуется пометить их перед отсоединением.

Демонтаж приборной панели без повреждений

Подготовьте крестовую отвертку, плоскую отвертку для поддевания пластика, перчатки и контейнер для мелких деталей. Убедитесь, что зажигание выключено, а минусовая клемма аккумулятора отсоединена – это исключит риск короткого замыкания при работе с электропроводкой.

Перед началом демонтажа снимите рулевое колесо для беспрепятственного доступа к верхним креплениям панели. Если руль не снимается, опустите рулевую колонку в крайнее нижнее положение. Очистите зону вокруг панели от посторонних предметов, чтобы избежать царапин на пластике.

Поэтапный порядок работ

1. Снятие декоративных накладок:
   • Аккуратно подденьте плоской отверткой нижнюю панель под рулем
   • Открутите 4 винта крепления верхнего кожуха рулевой колонки
2. Демонтаж крепежных элементов:
   • Выкрутите 2 винта над щитком приборов (под козырьком)
   • Извлеките 3 винта в нижней части панели (над блоком предохранителей)
   • Отсоедините боковые фиксаторы, нажав на язычки пластиковых клипс
3. Отключение электрики и извлечение:
   • Потяните панель на себя до появления зазора 5-7 см
   • Поочередно отсоедините разъемы спидометра, контрольных ламп и подсветки
   • Снимите трос привода спидометра, нажав на фиксатор стального хомута

Критические моменты: при отсоединении разъемов беритесь только за корпус колодки, а не за провода. Для троса спидометра используйте пассатижи с нейлоновыми накладками – стальная оплетка легко повреждается. Храните снятые винты в магнитном лотке, чтобы избежать их потери в салоне.

Правильное извлечение спидометра из панели

Перед началом работ отключите минусовую клемму аккумулятора для предотвращения короткого замыкания. Подготовьте тонкую отвертку с плоским шлицем и фонарик для удобного доступа к креплениям спидометра, расположенным в труднодоступной зоне за приборным щитком.

Снимите пластиковую накладку рулевой колонки, открутив два самореза в нижней части. Аккуратно потяните на себя комбинацию приборов, освобождая фиксаторы по периметру щитка. Отсоедините все разъемы проводов на задней панели, запоминая их расположение, чтобы избежать ошибок при обратной сборке.

Последовательность демонтажа

1. Открутите три гайки крепления спидометра (10 мм) на задней стенке комбинации приборов.
2. Снимите защитную металлическую скобу, фиксирующую трос привода спидометра.
3. Отожмите пластиковые защелки корпуса спидометра по бокам тонкой отверткой.
4. Извлеките узел спидометра вместе со стрелкой, удерживая его за корпус. Не прикладывайте усилие к стрелочному механизму!

Важные нюансы:

• При отключении троса привода вращайте гайку крепления против часовой стрелки, избегая перекручивания гибкого вала
• Не допускайте загрязнения шестерен механизма – попадание пыли вызовет заедание стрелки
• Перед установкой нового спидометра смажьте ось троса графитовой смазкой

Тип крепежа	Количество	Расположение
Гайка М6	3 шт	Задняя панель
Пластиковые защелки	2 шт	Боковые стенки
Скоба троса	1 шт	Нижний кронштейн

При установке нового спидометра проверьте совпадение отверстий крепления до затяжки гаек. После подключения троса привода и разъемов выполните тестовый запуск двигателя для контроля показаний скорости и отсутствия посторонних шумов в механизме.

Чистка контактов приборного блока

Со временем контакты внутри приборного щитка ВАЗ-2107 покрываются слоем окислов и грязи, что приводит к некорректной работе указателей уровня топлива, температуры охлаждающей жидкости, давления масла и спидометра. Нарушение проводимости вызывает скачки стрелок, полное отсутствие показаний или ложные сигналы контрольных ламп. Регулярная чистка контактных групп – обязательная процедура для поддержания работоспособности приборов.

Для выполнения работ потребуется крестообразная отвертка, мелкозернистая наждачная бумага (маркировка 800-1000), спирт или очиститель контактов, ватные палочки и графитовая смазка. Перед началом операции необходимо отсоединить клемму «–» от аккумулятора для предотвращения короткого замыкания и повреждения электроники. Снятие щитка осуществляется через откручивание крепежных винтов на лицевой панели и под рулевой колонкой.

Последовательность работ

Этап 1: Демонтаж и разборка:

1. Снимите пластиковый кожух рулевой колонки, открутив крепежные винты.
2. Выкрутите два винта, фиксирующие щиток приборов сверху (над спидометром).
3. Отверните два нижних винта крепления щитка (со стороны бардачка и водителя).
4. Аккуратно потяните щиток на себя, отсоедините колодки проводов с тыльной стороны, запомнив их расположение.
5. Открутите винты на задней крышке блока приборов, снимите ее для доступа к печатной плате и контактным дорожкам.

Этап 2: Очистка контактов:

• Визуально осмотрите контактные площадки на плате и ответные контакты гибких шлейфов или разъемов. Уделите внимание зонам подключения топливного датчика, датчика температуры и ламп подсветки.
• Аккуратно зачистите потемневшие или окисленные участки на контактных дорожках платы мелкой наждачной бумагой (движения – только вдоль дорожки!).
• Обработайте контакты ватной палочкой, смоченной в спирте или специализированном очистителе электронных контактов.
• Тщательно протрите ответные контактные язычки на гибких шлейфах или разъемах.
• Дайте поверхности высохнуть 5-7 минут.

Этап 3: Сборка и проверка:

1. Нанесите тонкий слой графитовой смазки на очищенные контактные группы для защиты от окисления и улучшения проводимости.
2. Соберите блок приборов в обратной последовательности, плотно затяните крепежные винты.
3. Надежно подключите все колодки проводов к тыльной стороне щитка.
4. Установите щиток на место, закрутите все винты крепления.
5. Подключите аккумулятор, запустите двигатель и проверьте работу всех приборов, указателей и контрольных ламп.

Инструкция по замене прикуривателя ВАЗ-2107

Замена прикуривателя на ВАЗ-2107 требует аккуратности при работе с пластиковыми элементами панели. Предварительно отключите минусовую клемму аккумулятора для исключения короткого замыкания.

Подготовьте новый прикуриватель в сборе с гнездом и фишкой проводов, а также плоскую отвертку с изолированной ручкой. Убедитесь, что новая деталь соответствует оригиналу по размеру и контактам.

Последовательность работ

1. Снимите пластиковую рамку прикуривателя, поддев её отверткой по периметру.
2. Отожмите фиксаторы металлического гнезда внутри панели и извлеките его наружу.
3. Отсоедините фишку питания, нажав на язычок разъема.
4. Сравните новое гнездо со старым, проверьте расположение контактов.
5. Подключите фишку к новому прикуривателю (проверьте полярность: центральный контакт - «+», боковые усики - «-»).
6. Аккуратно вставьте гнездо в посадочное место до щелчка фиксаторов.
7. Защелкните декоративную рамку, равномерно надавливая по краям.

Важные нюансы: При установке избегайте перегибов проводов. Если гнездо болтается, проверьте целостность пластиковых фиксаторов. После подключения АКБ протестируйте работу прикуривателя без сигареты – спираль должна раскаляться за 10-15 секунд.

Типовая неисправность	Решение при замене
Окисление контактов в фишке	Зачистите клеммы наждачной бумагой
Трещины на корпусе гнезда	Установите новое гнездо в сборе
Обрыв провода	Прозвоните цепь тестером

Регулировка троса механического спидометра

Проверьте состояние троса, отсоединив его от привода на КПП и спидометра. Вытяните сердечник из оболочки, убедитесь в отсутствии заломов, перегибов и коррозии. Протрите сердечник чистой ветошью с машинным маслом для снижения трения.

Ослабьте контргайку крепления наконечника троса на коробке передач. Проверните наконечник на 1-2 оборота для увеличения натяжения сердечника (если стрелка спидометра дергается) или ослабьте натяжение (если стрелка заедает). Зафиксируйте положение контргайкой после регулировки.

Порядок проверки после настройки

1. Заведите двигатель, установите авто на подставки (приподняв ведущие колеса).
2. Включите 4-ю передачу, плавно увеличьте обороты двигателя до 40-50 км/ч по спидометру.
3. Отследите поведение стрелки: движение должно быть плавным без скачков.

Критические моменты:

• Не допускайте перекручивания троса при установке – радиус изгиба у рубашки должен быть не менее 150 мм.
• При замене троса выбирайте изделие с металлической оплеткой – пластиковые аналоги быстро деформируются.
• Если регулировка не устранила проблему, проверьте шестерню привода спидометра в КПП и люфт вала спидометра.

Симптом	Действие
Стрелка вибрирует	Увеличить натяжение сердечника
Стрелка заедает	Уменьшить натяжение сердечника
Отсутствие показаний	Проверить целостность сердечника и привод

Установка герконового датчика 2103 вместо стандартного

Стандартный индукционный датчик скорости ВАЗ-2107 подвержен износу и чувствителен к загрязнениям, что приводит к частым сбоям спидометра. Замена на герконовый аналог от модели 2103 решает эту проблему благодаря отсутствию трущихся частей и устойчивости к вибрациям.

Для корректной работы необходимо проверить совместимость разъёмов: у герконового датчика 2103 двухконтактная колодка, тогда как штатный разъём "семёрки" трёхпиновый. Это требует внесения изменений в схему подключения или замены фишки.

Пошаговая замена

Необходимые материалы:

• Датчик скорости ВАЗ-2103 (артикул 2103-3843010)
• Изолента или термоусадка
• Кусачки/обжимка для проводов

Порядок работ:

1. Снять минусовую клемму АКБ
2. Открутить штатный датчик (ключ на 21) на КПП
3. Отсоединить электрический разъём
4. Обрезать трёхконтактную колодку, оставив провода:
   • Коричневый – сигнальный
   • Серый – масса
5. Подключить провода к герконовому датчику:

   Цвет провода ВАЗ-2107	Клемма датчика 2103
   Коричневый	Центральный контакт
   Серый	Боковой контакт

6. Надеть термоусадку на соединения
7. Вкрутить новый датчик в посадочное место (момент затяжки 35-40 Нм)

Важно: При первом запуске проверьте работу спидометра на всех скоростях. Если стрелка дёргается – перепроверьте контакты массы. Для точной калибровки пробега может потребоваться замена шестерни привода датчика (подбирается по количеству зубьев).

Выбор лампочек ПТФ-60 для подсветки

Лампы ПТФ-60 служат основным источником подсветки шкал и органов управления на щитке приборов ВАЗ-2107. Их корректная работа напрямую влияет на комфорт и безопасность вождения в темное время суток, обеспечивая четкую видимость показателей спидометра, тахометра и контрольных ламп.

При подборе замены необходимо учитывать специфические параметры: цоколь типа Т-3.5, напряжение 12V и мощность 1.2 Вт. Использование несоответствующих аналогов может привести к перегреву пластиковых элементов панели, мерцанию или полному выходу из строя цепи подсветки.

Критерии выбора

Рекомендуется обращать внимание на следующие характеристики:

• Тип цоколя – строго Т-3.5 (микроцоколь)
• Напряжение – 12V (±10%)
• Мощность – 1.2 Вт (допустима замена на светодиодные аналоги с эквивалентной яркостью)
• Световой поток – от 2 до 3 люмен для сохранения заводской цветовой температуры

Сравнение вариантов ламп:

Тип лампы	Ресурс работы	Энергопотребление	Особенности установки
Заводские ПТФ-60 (накаливания)	500-800 часов	1.2 Вт	Без дополнительной доработки
Светодиодные Т-3.5	до 30 000 часов	0.3-0.5 Вт	Требуют проверки полярности

При монтаже светодиодных версий убедитесь в отсутствии ошибок на приборной панели – некоторые LED-лампы могут провоцировать ложное срабатывание контрольки заряда АКБ из-за низкого энергопотребления. Для нитевых ламп обязательна установка без касания колбы голыми руками – жировые следы сокращают срок службы.

Пайка оборванных проводов на плате

Обрыв проводников на плате щитка приборов ВАЗ-2107 – распространённая неисправность, вызывающая отказ отдельных индикаторов или датчиков. Повреждения возникают из-за вибрации, окисления контактов или механического воздействия при демонтаже. Требует ювелирной точности, так как перегрев или неаккуратность могут повредить токопроводящие дорожки и соседние компоненты.

Подготовьте паяльник мощностью 25-40 Вт с тонким жалом, оловянно-свинцовый припой ПОС-60, канифольный флюс, монтажный нож, пинцет и термоусадочную трубку. Обязательно обесточьте щиток и зафиксируйте плату на неподвижной поверхности. Предварительно зачистите рабочую зону от грясти и остатков старого припоя.

Технология восстановления проводников

При работе с многослойными платами избегайте длительного прогрева одной точки – это вызывает отслаивание дорожек. Для критичных участков используйте экран из алюминиевой фольги с прорезью. Проверяйте целостность соседних цепей мультиметром после каждого этапа.

1. Зачистите концы оборванного провода монтажным ножом (5-7 мм изоляции)
2. Обезжирьте контактные площадки спиртом и залудите их тонким слоем припоя
3. Зафиксируйте провод пинцетом, прижмите к плате и прогрейте 2-3 секунды
4. Добавьте минимальное количество припоя для образования "конуса"
5. Проверьте отсутствие замыканий на соседние дорожки
6. Наденьте термоусадку размером Ø1.5-2 мм и прогрейте феном

Ошибка	Последствие	Профилактика
Перегрев площадки	Отслоение дорожки	Пайка точечно ≤3 сек
Избыток припоя	Короткое замыкание	Контроль лупы после пайки
Кислотный флюс	Коррозия платы	Использование нейтральных флюсов

После ремонта обязательно проверьте целостность цепи тестером. При восстановлении перетёртых жгутов возле разъёмов дополнительно закрепите провода каплей термоклея. Для многочисленных обрывов целесообразна полная замена шлейфа. Убедитесь в отсутствии переломов соседних проводников – они часто повреждаются одновременно.

Устранение залипания указателя уровня топлива

Залипание стрелки указателя уровня топлива проявляется как её застывание в одном положении или хаотичные скачки при изменении объёма горючего в баке. Проблема возникает из-за механического сопротивления движению стрелки, вызванного загрязнением, деформацией или износом деталей измерительного механизма.

Игнорирование неисправности приводит к некорректному отображению данных и риску внезапной остановки из-за отсутствия топлива. Для диагностики достаточно проверить реакцию стрелки при включении зажигания и заправке бака, сравнивая показания с реальным уровнем.

Порядок устранения неисправности

Демонтаж приборного щитка:

1. Отключите минусовую клемму аккумулятора
2. Снимите пластиковую накладку рулевой колонки
3. Выкрутите крепёжные винты щитка приборов
4. Отсоедините разъёмы проводов и трос спидометра
5. Извлеките щиток из посадочного гнезда

Чистка и регулировка механизма:

• Открутите винты крепления задней крышки комбинации приборов
• Аккуратно снимите стрелку указателя уровня топлива, поддев её отвёрткой с плоским жалом
• Очистите посадочную ось и вал от окислов и грязи ватной палочкой, смоченной в спирте
• Проверьте плавность хода катушки измерителя, при необходимости замените неисправный прибор
• Установите стрелку в нулевое положение до щелчка

Сборка и проверка:

Этап	Контрольная точка
Монтаж щитка	Фиксация всех разъёмов и троса спидометра
Калибровка	Совпадение положения стрелки с реальным уровнем топлива после заправки 5-10 литров
Финальный тест	Плавное движение стрелки при покачивании автомобиля

При повторном залипании проверьте состояние датчика уровня топлива в баке и целостность проводки. Для профилактики раз в 2 года обрабатывайте ось стрелки графитовой смазкой, избегая попадания состава на шкалу.

Калибровка работы температурного датчика

Проверка точности показаний датчика температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2107 требует предварительной диагностики. Убедитесь в исправности самого указателя температуры на приборном щитке и целостности электропроводки, соединяющей датчик с прибором. Короткие замыкания или обрывы в цепи искажают информацию независимо от состояния ДТОЖ.

Основной метод калибровки – проверка сопротивления датчика при разных температурных режимах двигателя. Для этого потребуется мультиметр и термометр, способный точно измерить температуру ОЖ. Сопротивление исправного датчика должно соответствовать заводским параметрам при конкретных значениях температуры.

Порядок проверки и калибровки

Необходимые инструменты и материалы:

• Мультиметр (в режиме омметра)
• Термометр с диапазоном до 100°C
• Ключ на 21 (для выкручивания ДТОЖ)
• Емкость с водой для нагрева
• Таблица номинальных сопротивлений ДТОЖ ВАЗ-2107

Последовательность действий:

1. Слейте часть охлаждающей жидкости, чтобы уровень опустился ниже датчика.
2. Отсоедините провод от ДТОЖ и выкрутите его из корпуса термостата ключом на 21.
3. Подготовьте емкость с водой. Погрузите рабочий конец датчика и термометр в воду.
4. Подключите щупы мультиметра к контакту ДТОЖ и его корпусу (массе).
5. Нагревайте воду, фиксируя сопротивление датчика при ключевых температурах:

Температура ОЖ (°C)	Сопротивление ДТОЖ (Ом)
40	1200 - 1400
80	290 - 350
95	220 - 250
100	180 - 210

Если замеры существенно отличаются от нормы (особенно при рабочей температуре 85-95°C), датчик требует замены. Калибровка штатного термодатчика регулировкой невозможна. При несовпадении показаний прибора с реальной температурой и исправном ДТОЖ проверьте или замените указатель на щитке приборов.

Замена термобиметаллического предохранителя

Термобиметаллический предохранитель в щитке приборов ВАЗ-2107 защищает цепь освещения панели от перегрузок. Расположен на задней стороне комбинации приборов рядом с разъемом проводки. При неисправности (постоянное отключение подсветки, физические повреждения биметаллической пластины) требуется замена элемента.

Перед работой обязательно отсоедините минусовую клемму аккумулятора. Подготовьте новый предохранитель ПТ31-А (или аналог по спецификации ВАЗ 2107), крестовую отвертку, пинцет и фонарик. Убедитесь в отсутствии влаги на контактах.

Пошаговая процедура демонтажа и установки

1. Снимите пластиковый кожух рулевой колонки, открутив 4 самореза
2. Выкрутите 2 винта крепления комбинации приборов по бокам
3. Аккуратно выдвиньте щиток приборов на себя, не повреждая провода
4. Найдите на тыльной стороне биметаллический предохранитель в белом пластиковом корпусе с контактными лепестками
5. Пинцетом отожмите фиксаторы и извлеките неисправный элемент
6. Очистите посадочное место от окислов сухой ветошью
7. Установите новый предохранитель до характерного щелчка фиксаторов
8. Проверьте плотность прилегания контактов

Важные нюансы: При установке избегайте перегибов проводов возле разъема. После подключения АКБ проверьте работу подсветки и контрольных ламп до сборки кожуха. Если проблема сохраняется, диагностируйте цепь на КЗ в проводке.

Характеристика	Параметр
Тип предохранителя	ПТ31-А (биметаллический самовосстанавливающийся)
Номинальный ток	8А
Расположение контактов	Центральный лепесток (+12В), боковые – выход на лампы

Восстановление дорожек печатной платы

Поврежденные дорожки на плате щитка приборов ВАЗ-2107 возникают из-за коррозии, перегрева при коротких замыканиях или механического воздействия во время некорректного ремонта. Обрыв токопроводящих путей приводит к отказу отдельных приборов, хаотичным показаниям или полному выходу из строя комбинации.

Диагностику выполняют визуально при ярком освенении с использованием лупы, уделяя внимание участкам возле пайки клемм и разъемов. Трещины и потемневшие зоны выявляют прозвонкой мультиметром в режиме сопротивления – исправная дорожка показывает близкое к нулю значение.

Технология восстановления

Необходимые материалы: стекловолокнистый карандаш, флюс для пайки, припой ПОС-60, монтажный провод сечением 0.2-0.5 мм², лак для фиксации (например, Plastik 70).

1. Зачистите поврежденный участок карандашом до появления медного блеска
2. Обезжирьте поверхность спиртом или ацетоном
3. При точечном обрыве:
   • Нанесите каплю флюса
   • Соедините концы дорожки припоем
4. При протяженных повреждениях:
   • Проложите монтажный провод между неповрежденными точками
   • Припаяйте провод к началу и концу дорожки
   • Фиксируйте провод каплями лака через 5-7 мм
5. Покройте восстановленный участок защитным лаком

Критические правила: исключите перегрев платы паяльником (макс. 250°C), не используйте активные флюсы, требующие смывки. При восстановлении цепей питания применяйте провод с термостойкой изоляцией.

Тип повреждения	Способ ремонта	Особенности
Единичный разрыв	Пайка мостиком	Длина перемычки до 5 мм
Отслоение фрагмента	Проводной шлейф	Фиксация через каждые 5 мм
Коррозия участка	Замена сегмента	Вырезание с запасом 2 мм по краям

Проверьте проводимость восстановленных линий мультиметром до сборки щитка. Убедитесь в отсутствии перемычек между соседними дорожками – случайных соединений, способных вызвать короткое замыкание.

Подключение и проверка поворотников

Подключение поворотников начинается с монтажного блока, где установлено реле прерывателя (контакты 49, 49a, L). Провод питания (оранжевый) соединяется с клеммой 49 через предохранитель №2. Контакт 49a (синий с черной полосой) ведет к рулевому переключателю, а выход L (синий) распределяется на лампы через переключатель. Передние, задние и боковые указатели подключаются параллельно: левая группа – синий с белым проводом, правая – синий с красным. Обязательно проверьте надежность соединения массовых проводов кузова с патронами ламп.

Для задних фонарей используйте колодку в багажнике: синий с белым – левый поворотник, синий с красным – правый. Передние лампы подключаются через общую колодку у радиатора. При замене переключателя на рулевой колонке снимите кожух, отсоедините разъем с тремя проводами (синий с черным – вход, сине-белый/сине-красный – выходы на лампы), после установки зафиксируйте механизм стопорным кольцом.

Диагностика неисправностей

При неработающих поворотниках сначала проверьте предохранитель №2 в монтажном блоке. Отсутствие характерного щелчка реле указывает на:

1. Обрыв в цепи питания (прозвоните тестером оранжевый провод от предохранителя до реле)
2. Неисправность реле – замените на заведомо рабочее
3. Проблемы с массой рулевого переключателя

Если реле срабатывает, но лампы не горят:

• Проверьте напряжение на выходе L реле (синий провод) при включенном поворотнике
• Прозвоните цепи до переключателя и ламп мультиметром
• Осмотрите патроны ламп на окисление, проверьте нити накаливания
• Убедитесь в надежности контактов массы кузова возле каждого фонаря

Симптом	Вероятная причина	Метод проверки
Мигание ускоренное	Перегорела лампа	Визуальный осмотр всех указателей
Горят, но не мигают	Неисправно реле	Замена реле
Работают только в одну сторону	Окисление контактов переключателя	Чистка контактных групп

Для проверки исправности цепи используйте контрольную лампу: при включенном поворотнике должно быть напряжение на синем проводе монтажного блока (выход L), а также на соответствующих проводах в колодках фонарей. Отсутствие напряжения на конкретной лампе указывает на обрыв проводки.

Монтаж шлейфа зарядки при разрыве цепи

При обнаружении обрыва проводника в шлейфе, отвечающем за передачу сигнала зарядки от генератора к контрольной лампе на щитке приборов, потребуется восстановление целостности цепи методом пайки или установки перемычки. Необходимо предварительно демонтировать комбинацию приборов, отсоединить шлейф от платы и тщательно прозвонить все дорожки мультиметром для точного выявления повреждённого участка.

После локализации разрыва зачистите изоляцию на повреждённом проводнике с запасом 5-7 мм по обе стороны от дефекта. Если дорожка отслоилась от основы, аккуратно удалите её фрагмент между точками будущего соединения. Подготовьте медный провод-перемычку сечением 0.35-0.5 мм², длина должна соответствовать расстоянию между контактными площадками с учётом монтажного изгиба.

Этапы восстановления цепи

1. Обработайте концы перемычки и контактные площадки на шлейфе паяльным флюсом.
2. Залудите подготовленные поверхности оловянно-свинцовым припоем ПОС-40.
3. Зафиксируйте перемычку на дорожке, припаяв её концы к выявленным точкам соединения.
4. Обеспечьте отсутствие перегибов и натяжения провода, закрепите его каплей термоклея.
5. Изолируйте место ремонта термоусадкой или изолентой для исключения КЗ.

Контрольные параметры после монтажа:

Показатель	Нормальное значение
Сопротивление цепи	0-0.5 Ом
Напряжение на клемме "Г"	13.6-14.2В при работающем двигателе
Срабатывание контрольной лампы	Погасание через 2-3 сек после пуска ДВС

Перед установкой шлейфа на место выполните проверку функционала: подключите комбинацию приборов к бортовой сети, запустите двигатель и убедитесь в стабильной работе индикатора зарядки. Важно: при пайке используйте маломощный паяльник (25-40Вт) для предотвращения перегрева и отслоения соседних дорожек гибкого шлейфа.

Стабилизация мерцающих приборов при вибрации

Мерцание приборов на ВАЗ-2107 при движении по неровностям возникает из-за нарушения контактов в электрической цепи. Вибрация расшатывает соединения проводов с клеммами, окисляет контакты или приводит к микротрещинам на плате щитка. Особенно уязвимы цепи питания подсветки и самих приборов, где даже кратковременный обрыв вызывает заметное мигание.

Для устранения проблемы требуется поэтапная диагностика цепи: от проверки массы до ревизии разъемов щитка. Нестабильная работа часто связана с коррозией клемм аккумулятора, ослаблением «массовых» болтов кузова или дефектом предохранителей. Также стоит учитывать естественный износ ламп подсветки, которые при вибрации теряют контакт с патронами.

Порядок устранения неисправности

Выполните следующие действия для стабилизации работы приборов:

1. Проверка «массы»:
   • Зачистите контактную площадку провода массы (черный провод) под торпедой.
   • Убедитесь в надежности крепления к кузову.
2. Ревизия разъемов щитка:
   • Снимите комбинацию приборов, осмотрите колодки подключения.
   • Подогните фиксаторы клемм, обработайте контакты очистителем (например, WD-40).
3. Диагностика элементов:
   • Прозвоните предохранители F1, F10 отвечающие за приборы и подсветку.
   • Проверьте лампы: встряхните их при работающем зажигании для выявления неконтакта.

Дополнительные меры защиты: Для предотвращения повторного возникновения проблемы обработайте разъемы термоклеем или силиконовой смазкой. Установите резиновые демпферы между корпусом щитка и торпедой. При замене приборов используйте оригинальные детали – неоригинал часто имеет люфт креплений.

Подготовка нового щитка к установке

Перед монтажом нового щитка приборов ВАЗ-2107 выполните комплексную проверку его компонентов. Убедитесь в наличии всех ламп подсветки, целостности пластикового корпуса, отсутствии трещин на шкалах и прозрачности защитного стекла. Проверьте состояние контактных групп и разъёмов – они не должны иметь следов коррозии или деформации.

Сопоставьте конструктивные особенности нового щитка со старым узлом: расположение крепёжных отверстий, форму рулевой колонки, конфигурацию задней панели с разъёмами. При необходимости перенесите с оригинального щитка индивидуальные элементы (часы, дополнительные индикаторы) или подготовьте штатные места для их последующей установки.

Последовательность предмонтажных операций

1. Подготовка электроразъёмов: Очистите контакты от транспортировочной смазки изопропиловым спиртом. Подогните фиксаторы разъёмов для обеспечения плотного соединения.
2. Установка контрольных приборов: Вставьте спидометр, тахометр и датчики температуры/топлива в соответствующие посадочные гнёзда, закрепив их штатными винтами или фиксаторами.
3. Монтаж подсветки: Замените все лампы накаливания (тип W1.2W) даже при их видимой исправности. Для удобства последующего обслуживания используйте светодиодные аналоги с цоколем Т5.

Обязательно протестируйте функциональность щитка до установки в автомобиль. Для этого подключите разъёмы к временной схеме питания 12V, имитирующей бортовую сеть. Проверьте реакцию стрелочных приборов на подачу сигнала, работу всех индикаторов и равномерность подсветки шкал.

Компонент	Параметр проверки	Нормальное состояние
Указатель топлива	Сопротивление датчика	285-335 Ом (полный бак)
Лампа давления масла	Реакция на замыкание контакта	Мгновенное загорание
Подсветка шкал	Напряжение питания	12.8V ± 10%

После проверки установите защитное стекло, зафиксировав его рамкой или уплотнителем. Убедитесь в свободном ходе стрелок приборов – они не должны задевать за шкалу или стекло. Проложите в корпусе новые провода для дополнительного оборудования (если требуется), используя термостойкую изоляцию.

Особенности совместимости с карбюраторными моделями

Щиток приборов ВАЗ-2107 карбюраторных версий отличается специфической компоновкой и электрической схемой, рассчитанной на работу без электронных блоков управления. Ключевым элементом является тахометр, подключенный непосредственно к катушке зажигания (клемма "К") через отдельный провод. Датчики температуры и уровня топлива используют аналоговые сигналы, не требующие преобразования цифровыми модулями.

Приборная панель синхронизирована с реле-регулятором генератора типа 121.3702, что обеспечивает корректную работу контрольной лампы заряда АКБ. Разъемы подключения имеют строго определенную распиновку для совместимости с жгутом проводов карбюраторного двигателя, где отсутствуют провода для датчиков кислорода или инжекторных форсунок.

Критические отличия от инжекторных модификаций

• Тахометр: Требует прямого подключения к катушке зажигания, тогда как инжекторные версии получают сигнал через ЭБУ
• Контрольная лампа "CHECK": Отсутствует на штатных карбюраторных щитках
• Датчик давления масла: Используется механический (не электронный) датчик с сигнальной лампой

Компонент	Карбюраторная версия	Инжекторная версия
Разъем подключения	9-контактный без цифровых шин	12-контактный с CAN-шиной
Шкала спидометра	До 180 км/ч	До 200 км/ч (на части моделей)
Датчик уровня топлива	Поплавковый (0-90 Ом)	Аналогичный, но с калибровкой под ЭБУ

1. При замене проверяйте цветовую маркировку проводов: синий с красной полосой – тахометр, серый – температура, оранжевый – давление масла
2. Убедитесь в наличии отдельного реле тахометра (установлено за щитком)
3. Исключите перепутывание клемм "плюс" и "масса" на датчиках – обратная полярность выводит приборы из строя

Модификации щитков для инжекторных модификаций

Переход ВАЗ-2107 на инжекторную систему в 2006 году потребовал адаптации щитка приборов под новые функции. Основное отличие – интеграция контрольной лампы Check Engine, сигнализирующей об ошибках электронного управления двигателем. Также изменилась схема подключения датчиков и появились дополнительные диагностические возможности.

Инжекторные щитки сохранили базовую компоновку, но получили новые элементы индикации. В зависимости от года выпуска и комплектации встречаются два типа: аналоговые с механическим одометром и комбинированные версии с электронным дисплеем пробега и встроенным тахометром.

Конструктивные особенности

Обязательные компоненты инжекторных щитков:

• Контрольная лампа Check Engine (жёлтый значок двигателя)
• Диагностический разъём OBD-II для считывания ошибок
• Электронный модуль обработки сигналов датчиков ЭСУД
• Шкала тахометра (в моделях после 2007 года)

Сравнение типов щитков:

Характеристика	Аналоговый	Комбинированный
Годы выпуска	2006-2008	2008-2012
Одометр	Механический	Электронный ЖКИ
Тахометр	Отсутствует	Стрелочный
Особенности	Адаптированная плата под CAN-шину	Цифровая индикация температуры/топлива

При замене важно учитывать совместимость разъёмов и прошивки контроллера. Установка комбинированного щитка на ранние инжекторные модели требует перепайки контактов и калибровки датчиков скорости.

Сборка панели после переборки

Перед установкой всех компонентов тщательно очистите внутренние поверхности панели от пыли и остатков старой звукоизоляции. Убедитесь, что все технологические отверстия для крепежа и проводки свободны от загрязнений. Проверьте целостность пластиковых фиксаторов и замените повреждённые клипсы новыми во избежание дребезжания при эксплуатации.

Аккуратно разместите жгуты электропроводки вдоль штатных каналов, используя нейлоновые стяжки для фиксации. Избегайте перегибов проводов и контакта с острыми кромками металлических элементов кузова. Особое внимание уделите разъёмам подсветки приборов – их неправильная укладка приводит к затиранию тросиков спидометра и одометра.

Последовательность монтажа

1. Установите блоки контрольных ламп и реле на штатные позиции, защелкнув крепления до характерного клика.
2. Закрепите комбинацию приборов, подключив разъёмы:
   • Силовой жгут (клеммы питания)
   • Трос привода спидометра
   • Датчик уровня топлива
3. Смонтируйте воздуховоды печки, совместив их с дефлекторами на лицевой части панели.
4. Наденьте рулевой кожух на кронштейн рулевой колонки, зафиксировав саморезами.

Фиксация панели начинается с верхних креплений у лобового стекла. Совместите монтажные уши с шпильками кузова и равномерно затяните гайки крест-накрест. При установке боковых винтов контролируйте зазор между торцом панели и дверными стойками – перекос вызывает деформацию пластика.

Элемент	Момент затяжки (Н·м)
Верхние гайки панели	8–10
Боковые винты	5–7
Крепление рулевой колонки	15–18

После сборки обязательно проверьте работоспособность: включите зажигание и убедитесь в отсутствии ошибок на приборной панели, протестируйте подсветку, повороты, дальний свет и звуковой сигнал. Запустите двигатель для контроля показаний датчиков температуры и давления масла.

Установка приборов в обратном порядке

После завершения ремонтных работ или замены неисправных элементов приступайте к сборке щитка приборов в последовательности, обратной разборке. Убедитесь в отсутствии повреждений проводов и чистоте контактных групп перед подключением.

Установите комбинацию приборов на штатное место, совместив крепежные отверстия с посадочными шпильками кузова. Зафиксируйте плату тремя гайками с обратной стороны панели, избегая перекоса. Подключите все разъемы в соответствии с цветовой маркировкой и ранее сделанными пометками.

Ключевые этапы подключения

• Присоедините колодку спидометра (белый разъем с приводом троса)
• Верните на место центральный жгут (фирменный синий разъем)
• Подсоедините разъём подсветки (черный коннектор с коричневыми проводами)
• Закрепите клемму лампы давления масла (одиночный желтый провод)

Проверьте надёжность всех соединений и отсутствие пережатых проводов. Установите декоративную накладку, совместив пазы с фиксаторами щитка. Затяните винты крепления облицовки равномерно, без чрезмерных усилий.

Перед полной сборкой рулевой колонки выполните тестовое включение зажигания для проверки работоспособности:

1. Контрольные лампы (зарядка АКБ, давление масла)
2. Показания топливного датчика
3. Работу указателей поворотов
4. Функционирование спидометра

Фиксация крепежных гаек и винтов

Надежная фиксация крепежных элементов щитка приборов ВАЗ-2107 критична для предотвращения дребезжания, вибраций и самопроизвольного откручивания во время эксплуатации автомобиля. Неправильно закрепленные узлы могут привести к повреждению проводки, сбоям в работе приборов и снижению безопасности управления.

При восстановлении или замене щитка используйте только оригинальные крепежные детали или их качественные аналоги с идентичными геометрическими параметрами. Все резьбовые соединения требуют предварительной очистки от загрязнений и коррозии перед монтажом.

Порядок и методы фиксации

Соблюдайте последовательность затяжки крепежа во избежание перекосов панели:

1. Установите все винты и гайки в посадочные места без предварительного затягивания
2. Выполните равномерную затяжку крепежа крест-накрест по схеме производителя
3. Примените динамометрический ключ для соблюдения момента затяжки (3-5 Н·м)

Рекомендуемые способы дополнительной фиксации:

• Использование пружинных шайб (гроверов) под гайками
• Нанесение фиксатора резьбы Loctite среднего класса
• Применение гаек с нейлоновым стопорным кольцом

Тип крепежа	Расположение	Способ фиксации
Винт М4х16	Крепление кожуха щитка	Гровер + фиксатор резьбы
Гайка М5	Кронштейны комбинации приборов	Контргайка + зубчатая шайба
Саморез М4х12	Крепление панели переключателей	Упругая шайба

Внимание: Избегайте чрезмерного усилия при затяжке пластиковых деталей – это вызывает деформацию посадочных мест и трещины. После сборки обязательно проверьте отсутствие люфтов, постукивая по поверхности щитка рукой.

Контроль состояния крепежа должен выполняться каждые 15-20 тыс. км пробега. При обнаружении следов коррозии или деформации резьбы немедленно замените поврежденные элементы.

Подключение колодок жгута проводов

Процесс подключения колодок требует точного соблюдения схемы и маркировки. Жгут проводов приборного щитка ВАЗ-2107 соединяется с бортовой сетью через три основные колодки разъёмов, каждая из которых имеет уникальную конфигурацию контактов. Неправильная коммутация приведёт к некорректной работе приборов или короткому замыканию.

Перед началом работ обязательно отсоедините минусовую клемму аккумулятора. Все колодки имеют конструктивные ключи (выступы/пазы), предотвращающие ошибочное соединение – совмещайте их при подключении. Проверьте целостность фиксаторов-защёлок на каждом разъёме.

Распиновка и назначение колодок

Основные разъёмы жгута:

• Колодка Х1 (8-контактная): Подсветка приборов, лампа заряда АКБ, указатель давления масла, поворотники.
• Колодка Х2 (9-контактная): Тахометр, датчик температуры ОЖ, датчик уровня топлива, контрольные лампы стояночного тормоза и недостаточного давления масла.
• Колодка Х3 (3-контактная): Спидометр (подключение к датчику скорости и лампе заднего хода).

Колодка	Цвет провода	Назначение контакта
Х1	Коричневый	Масса (-)
	Оранжевый с чёрным	+12V при включении габаритов
Х2	Серый с красным	Сигнал с датчика температуры
	Жёлтый с зелёным	Сигнал с датчика уровня топлива
Х3	Синий	Датчик скорости (сигнальный)

Важно: При замене жгута сверяйте цветовую маркировку проводов со старой проводкой. Используйте тестер для прозвонки цепей при подозрении на обрыв. После подключения включите зажигание и проверьте:

1. Работу контрольных ламп при запуске
2. Реакцию указателей топлива/температуры
3. Функционирование подсветки и поворотников

Зафиксируйте жгут пластиковыми хомутами вдоль штатных трасс, исключая натяжение проводов и контакт с подвижными элементами рулевой колонки.

Установка троса спидометра на ВАЗ-2107

Перед началом работ снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания. Подготовьте новый трос спидометра, ветошь и набор гаечных ключей (обычно требуется ключ на 10). Убедитесь, что приобретенный трос соответствует модели ВАЗ-2107.

Обеспечьте доступ к месту соединения троса с КПП, сняв защитный кожух карданного вала при необходимости. Очистите посадочные места от грязи и масла ветошью, особенно тщательно обработайте зону возле привода коробки передач.

Последовательность монтажа

1. Наденьте фиксирующую гайку нового троса на резьбовую часть корпуса
2. Введите квадратный наконечник троса в привод КПП до характерного щелчка
3. Затяните крепежную гайку ключом на 10, избегая перекоса
4. Проложите трос вдоль штатных креплений кузова, избегая перегибов
5. Соедините верхний наконечник с приборной панелью:
   • Снимите пластиковую заглушку спидометра
   • Заведите квадратный шлиц в посадочное гнездо
   • Зафиксируйте стопорной пластиной

Проверка работоспособности: Запустите двигатель, плавно троньтесь с места. Убедитесь, что стрелка спидометра реагирует на движение и не дергается. При появлении шумов или некорректных показаний проверьте правильность установки наконечников и отсутствие перекручивания троса.

Важно: Минимальный радиус изгиба троса должен составлять 150 мм. При замене рекомендуется смазать внутренний привод графитовой смазкой через технологическое отверстие в наконечнике. Избегайте контакта с горячими элементами выпускной системы.

Регулировка точности показаний одометра

Точность показаний одометра на ВАЗ-2107 напрямую зависит от состояния троса привода и корректности зацепления шестерён в редукторе спидометра. Основными причинами расхождений в показаниях являются износ пластиковых зубьев ведомой шестерни или деформация троса из-за неправильной укладки. Перед регулировкой необходимо исключить механические повреждения узла и проверить целостность смазки в редукторе.

Для калибровки показаний потребуется эталонный измеритель пробега (например, GPS-одометр) и контрольный замер на участке дороги с точно известной длиной. Последовательность действий:

1. Зафиксируйте текущие показания одометра при прохождении контрольного участка длиной 5-10 км
2. Рассчитайте коэффициент погрешности: K = Фактическое расстояние / Показанное расстояние
3. Снимите комбинацию приборов и отсоедините трос спидометра от КПП

Корректировка передаточного числа

Коэффициент (K)	Действие	Маркировка шестерни
K > 1.05	Установка шестерни с меньшим числом зубьев	Белый цвет (19 зубьев)
K < 0.95	Установка шестерни с большим числом зубьев	Красный цвет (21 зуб)
0.95 ≤ K ≤ 1.05	Регулировка не требуется	Стандарт (20 зубьев)

После замены шестерни в редукторе спидометра соберите узел в обратной последовательности. Убедитесь, что трос не имеет резких перегибов – радиус изгиба должен быть не менее 150 мм. Проведите повторные замеры пробега для проверки точности. Если погрешность сохраняется более 3%, проверьте люфт вала привода и состояние червячной передачи в коробке передач.

Тест приборов после сборки

После установки щитка приборов ВАЗ-2107 на штатное место и подключения всех разъемов необходимо провести комплексную проверку работоспособности. Включите зажигание без запуска двигателя и последовательно протестируйте каждый индикатор и шкалу.

Особое внимание уделите целостности проводки в местах соединения с клеммной колодкой – плохой контакт часто вызывает ложные показания или полное отсутствие сигнала. Проверьте корректность установки стрелочных механизмов и отсутствие механических помех для их движения.

Порядок диагностики

1. Контрольные лампы: убедитесь в срабатывании:
   • Аварийного давления масла
   • Заряда АКБ
   • Ручного тормоза
   • Поворотников (при активации)
2. Стрелочные приборы:

   Тахометр	При запуске двигателя – плавное движение стрелки
   Спидометр	Контроль при движении на низкой скорости
   Указатель топлива	Плавное изменение положения при включении зажигания
   Температура ОЖ	Реакция на прогрев двигателя

3. Подсветка: равномерность свечения ламп, отсутствие теней на шкалах

При обнаружении аномальных показаний (стрелки залипают в крайних положениях, хаотичные колебания) немедленно заглушите двигатель. Проверьте правильность подключения датчиков, состояние «массы» на кузове и целостность проводов в моторном отсеке. Важно: некорректная работа указателя температуры или уровня топлива часто вызвана неисправностью самих датчиков, а не щитка приборов.

Особенности подгонки нового щитка под кожух

После установки нового щитка приборов ВАЗ-2107 часто возникает необходимость его точной подгонки под пластиковый кожух рулевой колонки. Несоответствие геометрии или размеров приводит к образованию зазоров, перекосу панели и трению деталей при вибрации. Эта операция требует аккуратности, так как чрезмерное усилие может повредить хрупкий пластик.

Основная сложность заключается в необходимости сохранения функциональности всех элементов (кнопок, выключателей, замка зажигания) при обеспечении плотного прилегания. Требуется поэтапная проверка сопряжения поверхностей на каждом этапе подгонки, особенно в зонах крепления к кронштейнам кузова и стыковки с дефлекторами вентиляции.

Порядок выполнения работ

1. Предварительная примерка: Установите щиток без фиксации болтами, совместив монтажные отверстия с кронштейнами кузова. Оцените:
   • Величину зазоров по периметру кожуха рулевой колонки
   • Свободу хода рычага переключения света
   • Доступность к замку зажигания
2. Локализация проблемных зон: Отметьте маркером участки щитка, создающие помехи (выступы, утолщения).
3. Корректировка формы: Аккуратно снимите излишки пластика в отмеченных местах используя:

   Напильник с мелкой насечкой

   Канцелярский нож

   Наждачную бумагу P120-P220
4. Контрольная сборка: Повторяйте пункты 1-3 до устранения перекосов. Убедитесь, что:
   • Щиток не давит на провода за панелью
   • Приборы (спидометр, тахометр) не смещены относительно отверстий
5. Фиксация: Затяните крепежные болты равномерно, без перекоса, соблюдая момент затяжки 4-7 Н·м.

Важно: При обработке пластика избегайте сквозных пропилов и глубоких царапин. После подгонки очистите стружку и пыль с поверхности и приборов сжатым воздухом.

Замена декоративных накладок

Декоративные накладки на щитке приборов ВАЗ-2107 крепятся при помощи пластиковых фиксаторов или двустороннего скотча. Перед началом работ снимите комбинацию приборов с автомобиля, отсоединив электрические разъемы и выкрутив крепежные гайки с тыльной стороны панели. Обеспечьте чистоту поверхности для предотвращения попадания пыли под новые элементы.

Аккуратно подденьте старые накладки тонкой пластиковой лопаткой, начиная с углов. Избегайте резких движений – хрупкий пластик легко трескается. Если детали посажены на скотч, прогрейте стыки феном (50-60°C) для снижения адгезии. Тщательно удалите остатки клея с поверхности щитка спиртовым очистителем.

Установка новых элементов

Порядок монтажа:

1. Проверьте совпадение отверстий под переключатели и приборы на новых накладках с базовой панелью
2. Снимите защитную пленку с клеевого слоя (если используется скотч)
3. Совместите накладку со щитком, начиная фиксацию с верхнего края
4. Равномерно прижмите поверхность ладонью по всей площади для надежного сцепления
5. Убедитесь в отсутствии зазоров по периметру

Важно: При использовании накладок на фиксаторах проверьте целостность крепежных "усов". Поврежденные лепестки не обеспесят надежного крепления – в таком случае рекомендована дополнительная фиксация термоклеем.

Тип крепления	Особенности монтажа	Риски
Фиксаторы	Требует точного позиционирования	Поломка лепестков при перекосе
Двусторонний скотч	Допускает небольшую корректировку	Отслоение при загрязнении поверхности

После установки накладок произведите обратную сборку щитка приборов. Проверьте работоспособность всех кнопок и переключателей, убедитесь в отсутствии помех для стрелок спидометра и тахометра. Не допускается установка деталей с деформированными краями – это приведет к появлению скрипов при эксплуатации.

Установка светофильтров на контрольные лампы

Светофильтры представляют собой небольшие цветные пластиковые колпачки, надеваемые непосредственно на контрольные лампы подсветки щитка приборов. Их основная функция – придание свету лампы определенного цвета для четкого визуального различия сигналов (например, красный для аварийных индикаторов, зеленый для включенных функций). На ВАЗ-2107 они используются для ламп, сигнализирующих о включении указателей поворота, дальнего света фар, стояночного тормоза, недостаточном давлении масла, разряде аккумулятора и резерве топлива.

Замена или установка новых светофильтров необходима при их выцветании, потере цвета, механическом повреждении или если лампа светится не тем цветом, который предусмотрен конструкцией. Процедура выполняется после снятия щитка приборов с автомобиля, так как требуется доступ к тыльной стороне панели с установленными лампами.

Порядок установки светофильтров

После снятия щитка приборов и обеспечения доступа к его задней части, выполните следующие шаги:

1. Извлечение лампы: Найдите нужный патрон контрольной лампы на тыльной стороне щитка. Аккуратно нажмите на лампу в патроне, проверните ее против часовой стрелки (обычно на 30-45 градусов) и извлеките патрон вместе с лампой из посадочного гнезда.
2. Демонтаж старого светофильтра (если есть): Извлеките саму лампу из патрона. Если на лампе установлен старый светофильтр, аккуратно снимите его с колбы лампы.
3. Подбор и установка нового светофильтра: Убедитесь, что новый светофильтр соответствует типу лампы (обычно это лампы накаливания с цоколем Т-5W или аналогичные) и имеет правильный цвет для данной сигнальной функции. Аккуратно наденьте светофильтр на стеклянную колбу лампы до упора, стараясь не повредить его.
4. Сборка и установка: Вставьте лампу с надетым светофильтром обратно в патрон. Убедитесь, что светофильтр плотно и ровно сидит на лампе. Вставьте патрон с лампой в соответствующее гнездо на щитке приборов и проверните по часовой стрелке до фиксации.
5. Проверка: Перед окончательной сборкой щитка рекомендуется подключить его к бортовой сети (или установить на место в автомобиле) и включить зажигание для проверки работоспособности и правильности цвета свечения всех установленных ламп со светофильтрами.

Ключевые моменты:

• Цвета светофильтров: Каждый индикатор имеет строго определенный цвет. Установка неправильного цвета приведет к путанице сигналов.
• Плотность посадки: Светофильтр должен плотно сидеть на колбе лампы, не болтаться и не спадать. Неплотная посадка может привести к его потере внутри щитка или неравномерному свечению.
• Целостность: Перед установкой проверьте новый светофильтр на отсутствие трещин, сколов и равномерность окраски.
• Тип лампы: Используйте только лампы рекомендованной мощности и типа. Более мощные лампы могут повредить (расплавить) светофильтр.

Важно: Все работы по снятию/установке щитка приборов и замене ламп со светофильтрами выполняйте при отключенной клемме "минус" аккумуляторной батареи во избежание короткого замыкания.

Контрольная лампа	Типичный цвет светофильтра
Указатели поворота	Зеленый
Дальний свет фар	Синий
Стояночный тормоз (ручник)	Красный
Давление масла	Красный
Заряд аккумулятора	Красный
Резерв топлива	Желтый

Устранение скрипов пластиковых элементов

Скрипы в щитке приборов ВАЗ-2107 возникают из-за трения деталей при вибрации, температурном расширении или ослаблении креплений. Основными зонами проблем являются стыки кожуха рулевой колонки, места прилегания комбинации приборов к торпедо, а также крепления декоративных накладок.

Для эффективного устранения шумов необходимо последовательно проверить все узлы, демонтировать проблемные элементы и обработать зоны контакта. Работы требуют аккуратности во избежание повреждения хрупкого пластика и электроразъёмов.

Порядок действий

1. Локализация источника:
   • При движении по неровностям нажмите рукой на разные участки щитка
   • Отметьте зоны, где давление временно устраняет скрип
2. Демонтаж элементов:
   • Снимите декоративную накладку рулевой колонки (открутите саморезы снизу)
   • Извлеките комбинацию приборов (отсоедините разъёмы и трос спидометра)
   • Проверьте крепёжные скобы и металлические рамки на предмет люфта
3. Обработка поверхностей:

   Материал	Область нанесения	Способ применения
   Силиконовая смазка	Торцы панелей, клипсы	Тонкий слой кистью
   Фетровые прокладки	Места жёсткого контакта	Наклеить на пластик
   Автомобильный скотч	Тыльная сторона накладок	Проклейка стыков

4. Контрольная сборка:
   • Устанавливайте детали без перекоса, затягивайте крепёж динамометрическим ключом (0.8-1.2 Н·м)
   • Проведите тест-драйв, имитируя разные дорожные условия

Важно: Избегайте применения масляных смазок – они разрушают пластик. При замене треснувших элементов используйте только оригинальные запчасти – нештатные детали часто имеют неточные геометрические параметры.

Настройка яркости подсветки реостатом

Регулятор интенсивности освещения приборной панели ВАЗ-2107 представляет собой поворотный реостат, интегрированный в цепь питания ламп подсветки. Он функционирует как переменный резистор, изменяющий силу тока в цепи при вращении рукоятки. Шкала управления расположена рядом с выключателем наружного освещения.

Конструктивно реостат установлен на тыльной стороне комбинации приборов. К нему подведены три провода: постоянный "+" от замка зажигания, выход на лампы подсветки и масса. Корректная работа возможна только при включенной габаритной или ближней световой сигнализации.

Порядок регулировки и диагностика неисправностей

Для изменения яркости поверните ручку реостата по часовой стрелке до упора – это включит максимальную подсветку. Плавное вращение против часовой стрелки будет снижать интенсивность свечения ламп. При полном выкручивании ручки подсветка должна полностью гаснуть.

Распространённые признаки неисправностей:

• Подсветка не реагирует на вращение ручки – износ резистивного слоя реостата
• Искрение или запах гари – подгорание контактов
• Отсутствие подсветки в одном положении – обрыв дорожки переменного резистора

Диагностика выполняется мультиметром в режиме омметра:

1. Отсоедините колодку проводов от реостата
2. Измерьте сопротивление между центральным и крайним контактами
3. Поворачивая ручку, убедитесь в плавном изменении показаний от 0 до 40-60 Ом

Тип неисправности	Решение
Закисание контактов	Очистка спиртом и графитовой смазкой
Прогорание токоведущей дорожки	Замена реостата в сборе
Обрыв проводов в колодке	Восстановление пайкой

Смазка механических узлов спидометра

Отсутствие смазки в механизме спидометра ВАЗ-2107 приводит к заеданию подвижных элементов, повышенному износу шестерён и тросика привода. Сухая эксплуатация вызывает характерный скрежет или стук за панелью приборов, а также провоцирует заниженные показания скорости или полную остановку стрелки.

Техническое обслуживание узла рекомендуется каждые 50-60 тыс. км пробега либо при первых признаках неисправности. Используйте исключительно пластичные смазки, устойчивые к низким температурам – жидкие составы проникают в приводной трос и нарушают работу указателя.

Порядок обработки смазочными материалами

Процедура выполняется после снятия комбинации приборов и требует аккуратной разборки спидометра:

1. Отсоедините гибкий вал привода, открутив гайку крепления на корпусе спидометра
2. Снимите стрелку, стопорную шайбу и защитное стекло с циферблата
3. Извлеките магнитный диск и ведущую шестерёнку редуктора
4. Очистите вал привода и зубья шестерёнок от старой засохшей смазки ветошью

Нанесение составов выполняется в ключевых точках:

Узел	Тип смазки	Способ нанесения
Оси шестерён редуктора	Литол-24	Тонкий слой кистью
Зубчатое зацепление	Фиол-2	Точечно между зубьями
Подпятник магнитного диска	ЦИАТИМ-201	Капля 2-3 мм

При сборке избегайте перетяжки крепёжных гаек – это вызывает деформацию корпуса и заклинивание валов. После установки стрелки проверьте её свободный ход лёгким постукиванием по корпусу.

Профилактика запотевания стекла приборов

Запотевание стекла щитка приборов ВАЗ-2107 возникает из-за конденсации влаги на внутренней поверхности при перепадах температур. Основные причины включают нарушение герметичности корпуса, проникновение влаги через технологические отверстия и неисправность системы вентиляции салона.

Предотвращение проблемы требует комплексного подхода, направленного на снижение влажности внутри щитка и блокировку доступа влажного воздуха. Регулярная профилактика сохраняет читаемость приборов и предотвращает коррозию электронных компонентов.

Ключевые меры профилактики

• Герметизация корпуса: Обработайте термостойким герметиком стыки задней стенки щитка, места ввода троса спидометра и жгута проводов. Особое внимание уделите уплотнителю стекла.
• Контроль влажности: Убедитесь в исправности системы отопления и вентиляции. Прочищайте дренажные каналы печки и воздуховодов 2 раза в год перед сезоном дождей.
• Вентиляция пространства за щитком: Установите дополнительные вентиляционные отверстия диаметром 10-15 мм в нижней части корпуса для циркуляции воздуха.
• Использование адсорбентов: Закрепите внутри щитка мешочки с силикагелем, меняйте их при изменении цвета индикатора влажности.
• Регулярная диагностика: При сезонном ТО проверяйте целостность уплотнителей и отсутствие влаги на внутренних поверхностях стекла.

Правила эксплуатации зимой

Экстремально низкие температуры зимой создают повышенную нагрузку на электрооборудование щитка приборов ВАЗ-2107. Резкие перепады температур при попадании в салон с мороза провоцируют образование конденсата на внутренних поверхностях панели, что повышает риск коротких замыканий и окисления контактов.

Прогревайте салон автомобиля постепенно, избегая направленного потока горячего воздуха непосредственно на приборную панель. Использование дополнительных отопителей (тепловентиляторов) требует контроля за состоянием проводки – перегрузка цепи может привести к расплавлению изоляции проводов за щитком.

Ключевые требования к эксплуатации

• Контроль подсветки: При частом использовании габаритов и ближнего света проверяйте работоспособность лампочек индикации на панели – их отказ в темное время опасен
• Чистота контактов: Обрабатывайте разъемы щитка приборов аэрозолем-антикоррозионом перед зимним сезоном для предотвращения окисления
• Визуальный осмотр: Регулярно проверяйте отсутствие трещин на пластике панели – попадание снега/солевого раствора вызывает замыкания

1. После запуска двигателя: Дождитесь стабилизации показаний указателей температуры и топлива перед началом движения
2. При запотевании стекол: Включайте обогрев заднего стекла только через реле – прямое подключение перегружает цепи панели
3. При нестабильных показаниях: Немедленно отключите магнитолу и дополнительные потребители – скачки напряжения выводят из строя микросхемы приборов

Ситуация	Действие	Риск при нарушении
Мороз ниже -25°C	Прогревать салон не более 15 мин на холостом ходу	Деформация шкал приборов
Появление влаги на панели	Протереть сухой микрофиброй, включить вентиляцию на минимальную скорость	Короткое замыкание в клеммных колодках
Мигание ламп контроля	Проверить плотность посадки предохранителей №1, №5 в монтажном блоке	Выход из строя реле поворотов или генератора

Список источников

При подготовке материалов использовались специализированные технические источники, посвящённые устройству и обслуживанию автомобилей классического семейства ВАЗ. Основной акцент сделан на официальную документацию и практические руководства от производителя.

Для обеспечения точности информации о ремонте и замене элементов щитка приборов ВАЗ-2107 привлечены профильные издания и ресурсы с подтверждённой экспертной репутацией. Учитывались современные методики диагностики неисправностей.

• Официальное руководство по ремонту ВАЗ-2107 (издательство "За рулём")
• Каталог деталей и сборочных единиц ВАЗ-2107 (АвтоВАЗ)
• Практическое пособие "Электрооборудование автомобилей ВАЗ" (Волгов В.А.)
• Специализированные журналы "Авторевю" и "За рулём" (архивные выпуски)
• Технические бюллетени сервисных центров по обслуживанию классических моделей ВАЗ
• Протоколы испытаний приборных панелей НИИ Автоприборов
• Видеоархивы мастер-классов автоэлектриков по ремонту щитков приборов

Видео: Замена лампочек в приборном щитке ваз 2107,снятие панели приборов ваз 2107.


• Блок управления свечами накаливания - советы по выбору и установке

• Тюнинг подсветки салона своими руками

• Кардан - балансировка - нужно ли и как сделать
