Сепараторы для дизельного топлива - их параметры

Статья обновлена: 18.08.2025

Эффективная очистка дизельного топлива – критически важная задача для бесперебойной работы двигателей и топливных систем. Сепараторы выполняют эту функцию, удаляя опасные примеси и воду.

Основные характеристики этих устройств определяют их производительность и надежность. Ключевыми параметрами являются: производительность, тонкость фильтрации, материал корпуса, тип фильтрующего элемента и конструктивные особенности.

Понимание технических параметров позволяет выбрать оптимальный сепаратор под конкретные условия эксплуатации и требования двигателя.

Типы сепараторов по конструкции корпуса

Конструкция корпуса сепаратора напрямую влияет на его производительность, удобство обслуживания и область применения. Различия в исполнении обеспечивают оптимальные решения для различных условий эксплуатации и требований к чистоте топлива.

Основные варианты корпусов позволяют классифицировать сепараторы по способу размещения фильтрующих элементов и особенностям разборки. Правильный выбор конструкции определяет эффективность водоотделения и фильтрации механических примесей.

Основные конструктивные группы

В зависимости от расположения фильтрующего модуля и метода доступа к нему выделяют:

• Разборные (разборно-сборные)
  • Состоят из металлического основания (чаши) и съемной крышки, соединенных болтами или резьбой.
  • Позволяют многократно заменять фильтрующий элемент и уплотнения.
  • Требуют ручной разборки для обслуживания.

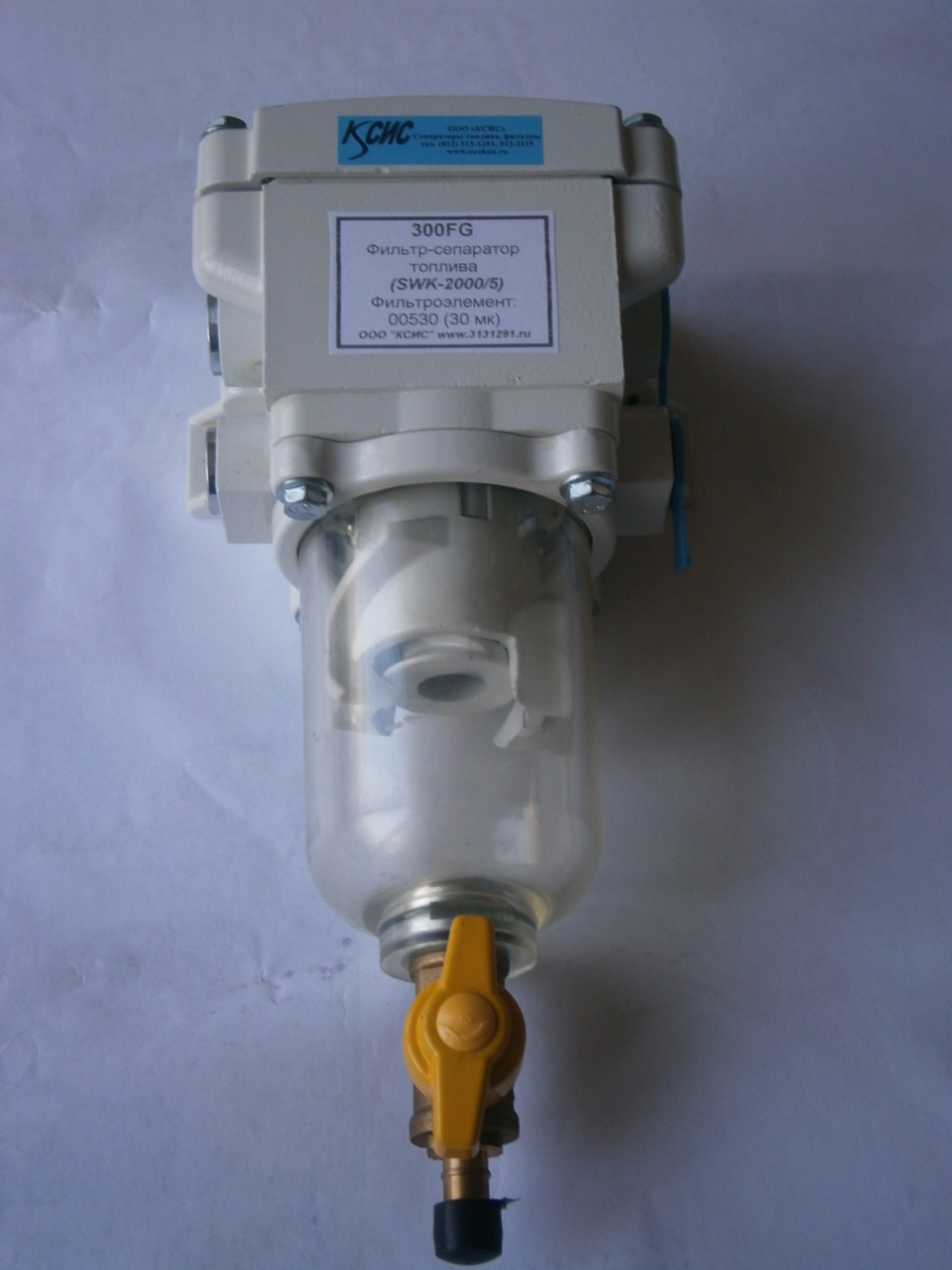

• Неразборные (spin-on)
  • Представляют собой единый герметичный металлический или композитный корпус со встроенным фильтрующим элементом.
  • Обслуживаются путем полной замены корпуса как расходной единицы.
  • Отличаются простотой и скоростью установки (накручиваются на штатное посадочное место).
• Модульные (кассетные)
  • Имеют стационарный корпус с крышкой, внутри которого устанавливается сменная кассета (фильтрующий модуль).
  • Сочетают преимущества разборных моделей (замена только кассеты) с удобством обслуживания без полной разборки болтовых соединений.

Дополнительные конструктивные особенности включают наличие прозрачных смотровых окон для визуального контроля уровня воды, сливных кранов или клапанов для ручного или автоматического удаления отстоя, а также датчиков воды.

Материалы уплотнений и их ресурс

Качество уплотнительных элементов напрямую влияет на герметичность сепаратора и защиту от утечек топлива. Основные требования к материалам включают стойкость к углеводородам, температурным перепадам (от -40°C до +100°C), механическому износу и деформациям под давлением. Несоответствие характеристик приводит к преждевременному выходу узла из строя.

Ресурс уплотнений варьируется от 500 до 5000 моточасов и зависит от трёх ключевых факторов: агрессивности примесей в топливе (вода, сера), частоты температурных циклов и давления в системе. Регулярное воздействие абразивных частиц ускоряет износ на 30-40% даже при использовании устойчивых материалов.

Распространённые материалы и их свойства

Материал	Стойкость к ДТ	Диапазон температур	Средний ресурс	Ограничения
NBR (нитрил)	Хорошая	-30°C...+100°C	1000-1500 ч	Чувствителен к окислению
FKM (фторкаучук)	Отличная	-40°C...+200°C	3000-5000 ч	Высокая стоимость
EPDM (этилен-пропилен)	Удовлетворительная	-50°C...+150°C	800-1200 ч	Набухает в минеральных маслах
PTFE (тефлон)	Идеальная	-70°C...+260°C	4000+ ч	Низкая эластичность

Критические факторы снижения ресурса:

• Присутствие биодизельных компонентов (выше B20) – вызывает деградацию NBR
• Эксплуатация при пиковых температурах – сокращает срок службы FKM на 25%
• Вибрационные нагрузки – приводят к микротрещинам в зоне контакта

Для продления срока эксплуатации рекомендуется: визуальный контроль уплотнений при ТО (подтёки, деформации), применение стабилизаторов топлива при длительном хранении и обязательная замена комплекта при ремонте сепаратора. Комбинированные решения (например, тефлоновые кромки на FKM-основе) увеличивают межсервисный интервал на 40%.

Производительность в литрах в час

Производительность сепаратора для дизельного топлива измеряется в литрах, обрабатываемых за час работы (л/ч), и напрямую влияет на скорость фильтрации. Этот параметр указывает, какой объём топлива устройство способно эффективно очистить от воды, механических примесей и абразивных частиц при сохранении требуемого качества очистки.

Выбор модели по производительности определяется характеристиками топливной системы и интенсивностью эксплуатации техники. Недостаточная мощность приведёт к снижению эффективности очистки и перегрузке оборудования, а избыточная – к неоправданным затратам на приобретение и обслуживание.

Ключевые аспекты производительности

Факторы, влияющие на рабочие показатели:

• Вязкость топлива: зимние сорта дизеля требуют снижения номинальной производительности на 15-20%
• Температура среды: при работе ниже +5°C производительность падает на 8-10% на каждые 5°C снижения
• Степень загрязнения: содержание воды >1% или твердых частиц >100 мг/л снижает скорость обработки на 25-40%

Тип техники	Рекомендуемая производительность (л/ч)	Примеры моделей

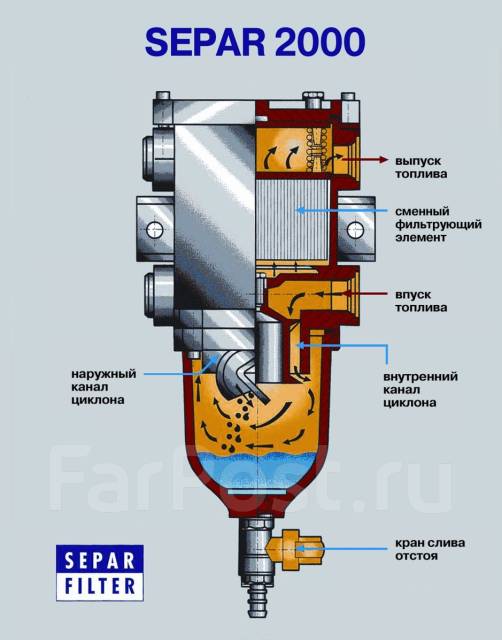

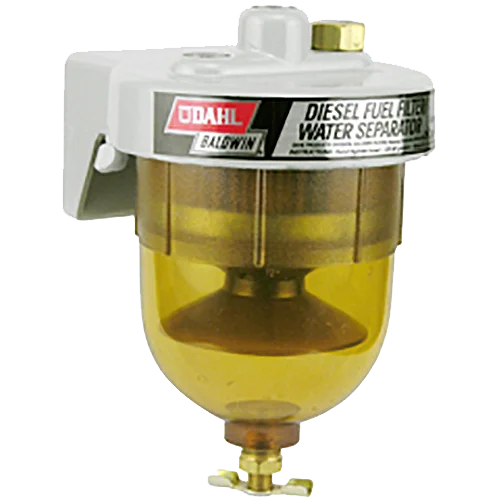

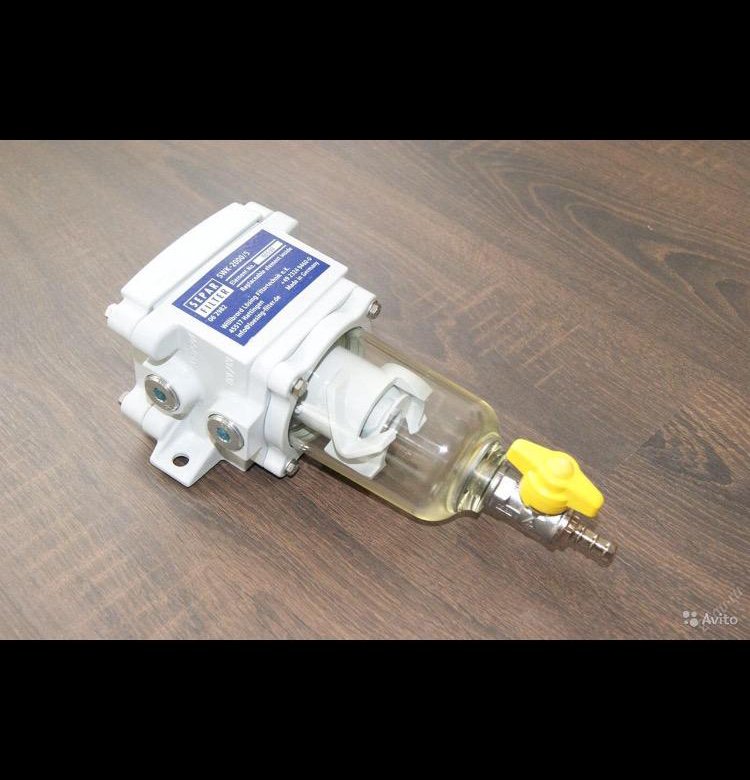

Лековые автомобили	50-100	Separ 2000, Dahl 100
С/х и строительная техника	150-300	FS 290, Alfa Laval MIB 303
Судовые двигатели	500-2000+	MOPX 507, RWO 1000

Расчётные параметры: Номинальную производительность выбирают с запасом 20-25% от максимального потребления топлива двигателем. Для дизель-генератора мощностью 150 кВт (расход 40 л/ч) минимально допустимый показатель сепаратора – 50 л/ч.

Минимальный размер улавливаемых частиц

Минимальный размер частиц, которые способен эффективно удалять сепаратор, является его ключевой эксплуатационной характеристикой. Этот параметр напрямую определяет степень очистки дизельного топлива и, как следствие, уровень защиты топливной аппаратуры двигателя от абразивного износа и других повреждений, вызываемых твердыми примесями.

Современные дизельные двигатели, особенно с системами Common Rail или насос-форсунками, крайне чувствительны к чистоте топлива. Загрязнения размером даже в несколько микрон могут привести к задирам прецизионных пар топливных насосов высокого давления (ТНВД), засорению форсунок, нарушению распыла топлива и, в итоге, к снижению мощности, увеличению расхода топлива, дымлению и дорогостоящему ремонту. Поэтому способность сепаратора улавливать мельчайшие частицы критически важна.

Факторы, влияющие на минимальный размер улавливаемых частиц

Эффективность удаления частиц определенного размера зависит от нескольких факторов:

• Принцип действия: Центробежные сепараторы используют центробежную силу для отделения более плотных частиц (как твердых, так и воды) от менее плотного топлива. Эффективность центробежной сепарации существенно выше для более крупных и тяжелых частиц. Удаление самых мелких частиц (менее 10 мкм) требует высокой скорости вращения ротора или дополнительных ступеней очистки.
• Конструкция ротора и тарелок: Скорость вращения ротора, геометрия и количество тарелок внутри него напрямую влияют на создаваемую центробежную силу и, соответственно, на способность отделять мельчайшие частицы. Сепараторы с высокой частотой вращения (например, 7000-8000 об/мин) обычно эффективнее удаляют мелкие фракции, чем низкооборотистые модели.
• Свойства топлива: Вязкость и плотность топлива влияют на скорость осаждения частиц под действием центробежной силы. Более вязкое топливо (например, зимой) может несколько снижать эффективность удаления самых мелких частиц.
• Наличие воды: Сепараторы эффективно удаляют свободную воду. Однако мельчайшие капли эмульгированной воды (размером в единицы микрон) могут оставаться в топливе и проходить дальше, если сепаратор не рассчитан на их коалесценцию (слияние) и отделение.

Типичные диапазоны минимального размера улавливаемых частиц для современных центробежных сепараторов:

Тип загрязнения	Размер частиц	Эффективность удаления
Крупные загрязнения (песок, окалина)	> 30 мкм	Очень высокая (~100%)
Твердые частицы (износ, пыль)	10 - 30 мкм	Высокая (> 90-95%)
Мелкие твердые частицы	5 - 10 мкм	Хорошая (80-90% и выше)
Очень мелкие частицы / Капли воды	2 - 5 мкм	Умеренная до высокой (зависит от модели и скорости)
Эмульгированная вода	< 2 мкм	Низкая (требуются специальные решения)

Практическое значение: Сепаратор, способный уверенно удалять частицы размером менее 10 мкм (а лучшие модели эффективно работают с частицами вплоть до 2-5 мкм), обеспечивает максимальную защиту для чувствительной топливной аппаратуры современных дизелей. Это позволяет значительно увеличить интервалы замены штатных топливных фильтров тонкой очистки и ресурс двигателя в целом. Выбор сепаратора должен основываться на требуемом уровне очистки, определяемом типом двигателя и условиями эксплуатации.

Допустимое содержание воды на выходе

Нормативы предельного содержания воды в очищенном дизельном топливе строго регламентированы международными и национальными стандартами. Для современных топливных систем Common Rail, чувствительных к примесям, критическим показателем является значение ≤ 0,05% (500 ppm) по объему после обработки сепаратором. Превышение этого порога провоцирует коррозию, гидроудары и ускоренный износ прецизионных компонентов.

Точный допустимый уровень определяется конструкцией сепаратора, его классом очистки и спецификацией производителя двигателя. Высокоэффективные модели с коалесцентными элементами и датчиками контроля обеспечивают остаточную влажность ≤ 0,02% (200 ppm), что соответствует требованиям стандартов ISO 4020 и DIN EN 590. При выборе оборудования необходимо сверяться с технической документацией на силовой агрегат.

Факторы, влияющие на остаточную влажность

• Тип фильтрующего элемента: коалесцентные вкладыши эффективнее разделяют эмульсии
• Производительность сепаратора: соответствие объёма обрабатываемого топлива
• Качество сырья: исходный уровень воды и наличие поверхностно-активных веществ
• Температурный режим: нагрев топлива улучшает сепарацию

Класс сепаратора	Макс. содержание воды	Соответствие стандартам
Базовый (механический)	0,08% (800 ppm)	ГОСТ 32511-2013
Турбокоалесцентный	0,03% (300 ppm)	ISO 16332
Многоступенчатый (с подогревом)	0,01% (100 ppm)	MAN 3249, Caterpillar 1U-5470

Контроль показателя осуществляется через визуальные индикаторы воды в отстойнике или электронные сенсоры, передающие данные на бортовую систему диагностики. Регламентная замена фильтрующих элементов – обязательное условие поддержания заявленных характеристик влагоотделения.

Степень очистки при разных оборотах

Эффективность сепарации дизельного топлива напрямую зависит от частоты вращения ротора центрифуги. При минимальных оборотах (ниже 3000 об/мин) центробежная сила недостаточна для полноценного разделения фаз, что приводит к снижению качества очистки и повышенному содержанию эмульгированной воды/механических примесей в выходном потоке.

Оптимальная степень очистки (до 99,9% для частиц размером от 2-5 мкм) достигается при номинальных оборотах, указанных производителем (обычно 5000-8000 об/мин). В этом режиме центробежное ускорение обеспечивает максимальное осаждение загрязнений на стенках барабана при сохранении стабильного потока топлива через сепаратор.

Ключевые зависимости

Обороты (об/мин)	Степень очистки	Примечания
< 3000	< 85%	Неудовлетворительное разделение фаз, риск повреждения ТНВД
3000-5000	85-95%	Допустимо для предварительной очистки
5000-8000	> 99%	Номинальный режим для тонкой очистки
> 8000	~99,9%	Предельные значения с риском кавитации и износа подшипников

Критически важные аспекты:

• Падение оборотов на 15-20% ниже номинала сокращает эффективность сепарации на 30-50%
• Превышение оборотов вызывает вспенивание топлива и снижение пропускной способности
• Стабильность вращения влияет на равномерность удаления шлама из грязевой камеры

Напряжение питания электродвигателя

Электродвигатель сепаратора для дизельного топлива требует строго определенного напряжения питания для обеспечения стабильной работы центробежного модуля. Отклонение от номинальных параметров приводит к нарушению частоты вращения барабана, что критично для эффективности очистки топлива от воды и механических примесей.

Большинство промышленных сепараторов оснащены двигателями, рассчитанными на стандартные трехфазные сети 380В переменного тока (50Гц). Для мобильных установок или судовых систем встречаются модификации на 220В, 24В или 12В постоянного тока. Точные значения всегда указываются в техническом паспорте устройства и на заводской табличке двигателя.

Ключевые аспекты

При выборе и эксплуатации учитывают:

• Допустимый диапазон отклонений: обычно ±5% от номинала. Превышение вызывает перегрев обмоток, снижение вызывает падение мощности и вибрацию.
• Защитные системы: автоматические выключатели и стабилизаторы обязательны для предотвращения повреждений при скачках напряжения.
• Согласование с источником: при использовании преобразователей частоты или генераторов требуется точное соответствие выходных параметров.

Тип двигателя	Номинальное напряжение	Типовые применения
Асинхронный 3-фазный	380В AC	Стационарные промышленные установки
Коллекторный постоянного тока	24В DC	Автотранспорт, спецтехника
Бесколлекторный (BLDC)	12В/24В DC	Морские суда, мобильные комплексы

Важно: подключение к сети с несоответствующим напряжением без трансформатора или инвертора приводит к необратимому выходу двигателя из строя и аннулирует гарантию. Для моделей с регулируемой скоростью соблюдение электрических характеристик особенно критично для корректной работы системы управления.

Номинальное рабочее давление в системе

Номинальное рабочее давление определяет оптимальный диапазон для эффективной работы сепаратора в топливной магистрали. Этот параметр указывается производителем и обычно составляет от 0.2 до 6 бар для стандартных моделей, что соответствует характеристикам большинства дизельных систем. Сепаратор проектируется с учетом гидравлического сопротивления, обеспечивая стабильную сепарацию воды и твердых частиц без нарушения потока топлива.

Превышение номинального давления вызывает риски деформации фильтрующих элементов, разгерметизации корпуса и преждевременного выхода из строя. Недостаточное давление снижает скорость прохождения топлива через коалесцентные модули, ухудшая качество очистки. Для защиты от скачков давления современные сепараторы оснащаются встроенным перепускным клапаном, автоматически активирующимся при критических отклонениях.

Критические параметры контроля

Показатель	Оптимальный диапазон	Последствия нарушений
Минимальное давление	0.2–0.5 бар	Недоочистка топлива, завоздушивание
Пиковое давление	≤ 8 бар	Разрыв уплотнений, деформация фильтра

Для корректной интеграции сепаратора в топливную систему необходимо:

• Сверять паспортное значение давления сепаратора с параметрами ТНВД
• Устанавливать предохранительный клапан при риске гидроударов
• Контролировать манометром давление на входе/выходе устройства

Максимальная вязкость перекачиваемого топлива

Данный параметр определяет предельно допустимую густоту дизельного топлива, при которой сепаратор сохраняет номинальную производительность и эффективность очистки. Превышение указанного значения приводит к критическому росту гидравлического сопротивления в системе, нарушению ламинарного потока внутри барабана и снижению центробежной силы.

Типовое значение для большинства промышленных сепараторов лежит в диапазоне 20–25 сСт (сантистокс) при 20°C, что соответствует зимней солярке марки ДТ-З-К5 по ГОСТ 32511-2013. Для арктического топлива (до -44°C) требуются специализированные модели с подогревом и усиленным насосом.

Ключевые аспекты вязкостных ограничений

• Влияние на сепарацию: Повышенная вязкость увеличивает время осаждения твердых частиц, снижая КПД очистки на 15–40%.
• Риск кавитации: Загустевшее топливо провоцирует образование воздушных пробок в подающем насосе.
• Температурная зависимость: При эксплуатации ниже -10°C даже летнее ДТ может превысить допустимый порог.

Тип топлива	Вязкость при 20°C (сСт)	Рекомендуемые сепараторы
Летнее (ДТ-Л-К5)	3.0–6.0	Стандартные
Межсезонное (ДТ-Е-К5)	2.5–5.5	Стандартные
Зимнее (ДТ-З-К5)	1.8–4.0	С подогревом
Арктическое (ДТ-А-К5)	1.5–4.0	Усиленные с подогревом

Компенсационные меры: При работе с вязким топливом применяют предварительный подогрев до 40–60°C и снижают пропускную способность сепаратора на 20–30%. Игнорирование ограничений ведет к преждевременному износу уплотнений, деформации тарелок и выходу из строя приводного двигателя.

Тип привода: механический или электрический

Выбор типа привода напрямую влияет на эффективность, автономность и сферу применения сепаратора. Механические модели используют энергию двигателя транспортного средства, тогда как электрические работают от бортовой сети или аккумулятора.

Ключевое отличие заключается в зависимости от внешних условий: механические приводы активны только при работающем двигателе, а электрические функционируют независимо, включая режим стоянки. Это определяет их применимость в стационарных установках или спецтехнике.

Сравнительные характеристики

Критерий	Механический привод	Электрический привод
Источник энергии	Ременная передача от ДВС	Бортовая сеть 12/24В
Автономность работы	Только при запущенном двигателе	Независимая (через АКБ)
Типичная установка	Грузовики, сельхозтехника	Яхты, стационарные резервуары

Преимущества механических систем:

• Не потребляет заряд аккумулятора
• Высокая надежность в условиях вибрации
• Простая конструкция без электроники

Сильные стороны электрических моделей:

1. Возможность предпусковой очистки топлива
2. Точное поддержание оборотов центрифуги
3. Автоматизация через контроллеры (датчики воды)

Важно: Гибридные решения с ручным насосом применяются редко – лишь для аварийной прокачки топлива в полевых условиях из-за низкой производительности.

Температурный диапазон эксплуатации

Температурный диапазон эксплуатации определяет минимальные и максимальные значения температуры окружающей среды и топлива, при которых сепаратор сохраняет работоспособность и эффективность очистки. Этот параметр напрямую влияет на целостность материалов уплотнений, вязкость топлива и скорость отделения примесей.

Стандартный диапазон для большинства современных сепараторов составляет от -40°C до +80°C. Нижний предел обеспечивает защиту от замерзания воды в отстойнике и растрескивания корпуса, а верхний – предотвращает деформацию пластиковых компонентов и термическую деградацию фильтрующих элементов.

Ключевые аспекты влияния температуры

• Низкие температуры: Повышение вязкости дизтоплива снижает пропускную способность фильтров. При -20°C и ниже требуется предварительный подогрев топливной магистрали или использование сепараторов с интегрированными нагревателями.
• Высокие температуры: Превышение +80°C вызывает размягчение полимерных деталей, ускоренное старение мембран и снижение эффективности коалесценции воды.

Критический параметр	Минимум (°C)	Максимум (°C)
Окружающая среда	-40	+60
Топливо на входе	-30	+80

Для арктических условий применяются спецмодели с расширенным диапазоном до -60°C, где используются морозостойкие эластомеры и усиленная термоизоляция. Контроль температуры обязателен: при выходе за допустимые пределы возникает риск гидроудара из-за кристаллизации парафинов или катастрофического нарушения герметичности.

Система сброса скопившегося шлама

Система сброса шлама обеспечивает удаление накопленных загрязнений (воды, твердых частиц, органических отложений) из отстойной камеры сепаратора без его разборки. Эта функция критически важна для поддержания номинальной производительности и качества фильтрации, предотвращает переполнение камеры и выдавливание шлама в очищенное топливо.

Частота сброса зависит от степени загрязнения топлива и интенсивности эксплуатации, контролируется визуально (через прозрачный стакан) или датчиками уровня. Игнорирование сброса приводит к резкому росту гидравлического сопротивления, снижению пропускной способности и риску повреждения фильтрующего элемента.

Ключевые характеристики системы

Тип привода:

• Ручной: Сливная пробка или клапан, активируемый оператором. Требует периодического контроля.
• Полуавтоматический: Кнопка/рычаг для дистанционного открытия клапана (механически или электрически).
• Автоматический: Электромагнитный клапан, срабатывающий по сигналу датчика уровня шлама.

Конструктивные особенности:

• Сливной клапан/пробка: Изготавливается из коррозионностойких материалов (латунь, нерж. сталь). Оснащается уплотнениями, стойкими к дизтопливу.
• Дренажный патрубок: Обеспечивает направленный слив шлама в безопасное место (емкость, дренажную систему).
• Защита от несанкционированного открытия: Фиксаторы или крышки для ручных систем.

Параметры эффективности:

Скорость сброса	Объем шлама, удаляемый за единицу времени
Герметичность	Отсутствие подтеканий топлива в закрытом состоянии
Удобство обслуживания	Доступность узла, простота активации, легкость очистки

Эффективность при холодном запуске

При низких температурах дизельное топливо склонно к парафинизации, когда тяжелые фракции кристаллизуются и образуют гелеобразную массу. Это затрудняет прохождение горючего через топливную систему, вызывая проблемы с запуском двигателя.

Сепаратор играет критическую роль в предотвращении закупорки фильтров, отделяя кристаллы парафина и воду до их попадания в двигатель. Качественные модели сохраняют работоспособность при -30°C и ниже благодаря конструктивным решениям.

Ключевые факторы эффективности

Надежность сепаратора при холодном запуске определяется:

• Система подогрева – электрические или топливные нагреватели плавят парафин перед фильтрацией
• Материал корпуса – алюминий или композиты с низкой теплопроводностью замедляют замерзание
• Площадь фильтрующего элемента – увеличенная поверхность снижает скорость забивания

Параметр	Влияние на запуск
Температурный диапазон	Модели с маркировкой "-40°C" гарантируют фильтрацию в экстремальных условиях
Скорость отвода воды	Автоматические клапаны предотвращают ледообразование в корпусе

Правильно подобранный сепаратор сокращает время прогрева двигателя на 15-20%, снижая износ стартера и аккумулятора. Регулярная замена фильтрующих элементов перед зимой – обязательное условие для сохранения эффективности.

Фильтрующие элементы и их совместимость

Основной задачей фильтрующих элементов в сепараторах является тонкая очистка дизельного топлива от механических примесей, воды и парафиновых соединений после предварительной грубой фильтрации. Конструктивно они представляют собой сменные картриджи из специальных материалов (целлюлоза, синтетические волокна, стеклоткань), обеспечивающие высокую степень фильтрации – от 2 до 30 микрон в зависимости от модели.

Совместимость элементов критична для эффективной работы системы: использование неоригинальных или неподходящих по параметрам картриджей приводит к снижению пропускной способности, повышению противодавления в топливной магистрали и риску повреждения ТНВД. Ключевыми критериями совместимости выступают геометрические размеры (высота, диаметр, форма уплотнений), номинальная тонкость фильтрации и рабочее давление, указанные производителем сепаратора.

Критерии выбора и эксплуатации

При подборе фильтрующих элементов учитывают:

• Тип топлива: для зимней солярки требуются картриджи с подогревом или повышенной стойкостью к парафинизации
• Ресурс работы: варьируется от 15 000 до 40 000 км пробега в зависимости от качества топлива
• Система водоотделения: совместимость с датчиками воды и дренажными клапанами конкретного сепаратора

Параметр	Стандартное значение	Последствия несовместимости
Тонкость фильтрации (мкм)	2-10 (евростандарт)	Забивание форсунок, потеря мощности
Резьба подключения	M12x1.5 / M14x1.5	Утечки топлива, подсос воздуха
Рабочее давление (бар)	4-8	Деформация картриджа, разрыв материала

Важно: гибридные фильтры с коалесцирующими слоями обеспечивают комплексную очистку, но требуют точного соответствия оригинальным спецификациям сепаратора. Регулярная замена элементов по регламенту предотвращает кристаллизацию парафинов и коррозию компонентов топливной системы.

Предельный срок непрерывной работы

Предельный срок непрерывной работы сепаратора для дизельного топлива определяет максимально допустимое время его функционирования без остановки для технического обслуживания или регенерации. Этот параметр напрямую влияет на ресурс оборудования и эффективность очистки топлива. Превышение установленного производителем периода ведет к критическому загрязнению фильтрующих элементов, падению производительности и риску повреждения внутренних компонентов.

На значение предела влияют конструктивные особенности сепаратора, качество топлива и условия эксплуатации. Высокая концентрация механических примесей, воды или парафинов в солярке сокращает допустимую продолжительность цикла. Электронные модели с датчиками скопления отложений могут динамически корректировать этот интервал, но базовый лимит остается ключевым эксплуатационным ограничением.

Ключевые факторы влияния

• Конструкция сепарирующего элемента: центрифуги выдерживают более длительные циклы (до 500 часов) по сравнению с фильтрами-отстойниками (обычно 200-300 часов).
• Качество топлива: использование топлива с ГОСТ-нормами примесей позволяет достигать паспортных значений, при загрязненной солярке срок сокращается на 30-50%.
• Температурный режим: работа при температурах ниже +5°C провоцирует кристаллизацию парафинов, требующую частых остановок.

Рекомендации по эксплуатации

1. Соблюдать регламент производителя, указанный в технической документации (например: не более 8 часов/сутки для компактных моделей).
2. Контролировать состояние фильтров через смотровые окна или датчики давления.
3. Останавливать оборудование при срабатывании аварийного индикатора уровня воды или перепада давления.

Тип сепаратора	Средний предел работы	Критерий остановки
Гравитационный (отстойник)	200-250 часов	Заполнение водяной камеры на 80%
Центробежный	400-500 часов	Падение скорости вращения ротора на 15%
Коалесцентный	300-350 часов	Рост перепада давления до 0.5 бар

Эксплуатация сепаратора близко к пределу требует усиленного мониторинга. Для систем непрерывной подачи топлива (электростанции, суда) предусматривают резервирование: параллельную установку двух агрегатов с поочередным включением. Техническое обслуживание после достижения лимита включает обязательную промывку, замену расходников и проверку герметичности.

Виброустойчивость и защита от гидроударов

Конструкция сепаратора включает демпфирующие элементы и усиленные крепления, обеспечивающие стабильную работу при постоянной вибрации двигателя. Корпус из ударопрочных материалов (алюминиевые сплавы, композиты) предотвращает деформацию и микротрещины от резонансных колебаний. Это критично для мобильной техники, где вибрации достигают высоких амплитуд.

Для защиты от гидроударов применяются двухступенчатые системы: впускные клапаны с пружинным демпфером и эластичные мембраны в камерах. Они поглощают скачки давления до 15 атм, вызванные резким закрытием топливных форсунок или неисправностью ТНВД. Дополнительную безопасность обеспечивает перепускной канал, экстренно стравливающий избыточное давление в обратную магистраль.

Ключевые инженерные решения

• Антивибрационные опоры – гасят низкочастотные колебания от двигателя
• Бесшовные камеры – исключают точечные нагрузки на сварные швы
• Двухслойные мембраны из NBR-резины – выдерживают многократные гидроудары без потери эластичности

Параметр	Значение	Эффект
Диапазон вибронагрузок	5–200 Гц	Стабильность работы на любых оборотах
Пиковое давление	15 атм	Защита фильтрующих элементов от разрыва
Скорость срабатывания клапана	< 0.1 сек	Предотвращение волнового удара в топливопроводе

Встроенные байпасные каналы с калиброванными жиклерами минимизируют потерю давления при аварийном сбросе. Комбинация этих технологий увеличивает ресурс сепаратора на 40% в сравнении с базовыми моделями, особенно в условиях бездорожья или морских судов.

Масса и габариты установки

Масса и габаритные размеры сепаратора напрямую влияют на сложность монтажа, требования к месту установки и возможность интеграции в существующие топливные системы. Компактные модели предназначены для мобильного применения или стеснённых условий, тогда как крупногабаритные промышленные установки требуют стационарного размещения с учётом нагрузок на несущие конструкции.

Производители стремятся минимизировать массу корпуса без ущерба прочности, используя алюминиевые сплавы или композитные материалы. Высота устройства часто определяется требованиями к седиментации частиц, а площадь основания – объёмом обрабатываемого топлива и количеством фильтрующих элементов. Точные параметры всегда указываются в техническом паспорте конкретной модели.

Ключевые аспекты

• Диапазон масс: От 5–15 кг (мобильные версии) до 150–500 кг (промышленные установки)
• Габаритные ограничения: Высота – 400–1200 мм, ширина – 200–600 мм, глубина – 200–800 мм
• Факторы влияния:
  • Производительность (л/ч)
  • Количество ступеней очистки
  • Материал корпуса
  • Объём отстойника

Тип сепаратора	Средняя масса (кг)	Типовые габариты (В×Ш×Г, мм)
Предварительной очистки (грубый отстой)	8–25	450×250×250
Тонкой очистки (финальный фильтр)	5–15	300×200×200
Комбинированный (2–3 ступени)	35–90	800×400×400
Промышленный (высокопроизводительный)	120–500+	1200×600×800

При выборе учитывают не только массу самого устройства, но и вес заполненного топливом сепаратора, а также крепёжных элементов. Для судовых или автомобильных систем критична виброустойчивость конструкции при минимальных габаритах.

Специфика установки на двигателе

Монтаж сепаратора требует точного позиционирования относительно топливной магистрали между баком и ТНВД. Критически важен выбор места с минимальной вибрацией и доступом для обслуживания, учитывая температурные условия подкапотного пространства. Нарушение этих условий ведет к ускоренному износу фильтрующих элементов и риску разгерметизации.

Обязательным этапом является врезка в штатную топливную систему с соблюдением направления потока (маркировка IN/OUT на корпусе). Для дизельных двигателей с системой Common Rail предварительная калибровка давления обязательна – ошибка вызывает срабатывание аварийного режима ЭБУ. После установки выполняется ручная подкачка топлива для удаления воздуха через дренажный клапан.

Ключевые требования при интеграции

• Гидравлическая герметичность: применение топливных фитингов с двойным уплотнением (DIN/SAE)
• Защита от электрокоррозии: изолирующие прокладки при креплении к кузову
• Термостойкость шлангов: использование материалов, сохраняющих эластичность при -40°C...+120°C

Параметр	Рекомендация	Риск нарушения
Диаметр подводящих линий	Не менее 8 мм (для двигателей до 200 л.с.)	Падение давления, кавитация ТНВД
Длина магистрали	Макс. 1.5 м от насоса до сепаратора	Задержка срабатывания датчика воды
Наклон корпуса	Сливная пробка строго внизу (±5°)	Накопление осадка в рабочей зоне

Для турбированных модификаций обязательна установка обратного клапана перед сепаратором – это предотвращает опорожнение системы при остановке двигателя. В системах с рециркуляцией "обратки" требуется дополнительный контур байпаса, иначе возникает избыточное сопротивление потоку.

Способы визуального контроля загрязнения

Визуальный осмотр дизельного топлива – базовый метод оценки качества перед заправкой или после сепарации. Он требует минимальных ресурсов и выполняется оперативно для выявления явных признаков загрязнения.

Основное внимание уделяется физическим характеристикам: прозрачности, цвету и наличию посторонних включений. Результаты позволяют принять решение о необходимости дополнительной очистки или замены топлива.

Распространённые методы контроля

Метод	Процедура	Индикаторы загрязнения
Анализ прозрачности	Поместить пробу в стеклянную колбу, поднести к источнику света	Помутнение, наличие взвесей, «молочный» оттенок (вода)
Оценка цвета	Сравнение с эталоном чистого топлива в идентичных условиях освещения	Тёмно-жёлтый или коричневый оттенок (окисление, примеси)
Обнаружение осадка	Отстаивание пробы 30-60 минут в прозрачной ёмкости	Слой воды на дне, твёрдые частицы, гелеобразные отложения
Тест на расслоение	Встряхивание сосуда с топливом с последующим наблюдением	Медленное исчезновение пузырьков (высокая вязкость из-за загрязнений)

Важно: визуальный контроль не заменяет лабораторный анализ. Он эффективен только для грубых примесей – микрочастицы и растворённая вода требуют инструментальных методов.

Наличие подогрева в холодном климате

При эксплуатации дизельных двигателей в условиях низких температур парафиновые соединения в топливе кристаллизуются, образуя взвесь, которая забивает фильтрующие элементы сепаратора. Это приводит к резкому падению пропускной способности системы очистки, нарушению подачи топлива и риску остановки двигателя.

Подогрев сепаратора предотвращает образование парафиновых отложений, поддерживая оптимальную вязкость топлива. Термоэлементы интегрируются в корпус устройства или фильтрующий модуль, обеспечивая нагрев до 10–40°C в зависимости от модели, что гарантирует бесперебойную работу при экстремальных морозах до -40°C.

Ключевые особенности систем подогрева

• Автономная работа: подключаются к бортовой сети (12В/24В) через термореле, активирующее нагрев при 3–7°C
• Типы нагревателей:
  • Керамические PTC-элементы (саморегулирующиеся)
  • Термопленочные покрытия
  • Проточные электродные блоки
• Защитные функции: автоматическое отключение при перегреве (>70°C) или падении напряжения

Параметр	Без подогрева	С подогревом
Рабочий диапазон	До -15°C	До -40°C
Ресурс фильтра	Сокращается на 40–60%	Соответствует норме
Риск обледенения	Высокий	Исключен

Важно: эффективность подогрева зависит от качества топлива – при содержании воды >0.05% возможны коррозия нагревателей и гидроудары. Рекомендуется комбинировать с сепараторами-водоотделителями.

Требования к техническому обслуживанию

Регулярное техническое обслуживание сепаратора дизельного топлива – обязательное условие для поддержания его эффективности и продления срока службы. Пренебрежение процедурами приводит к снижению качества очистки, повышению износа топливной системы и риску выхода оборудования из строя.

Периодичность обслуживания определяется интенсивностью эксплуатации, качеством топлива и рекомендациями производителя, но базовые операции остаются неизменными. Строгое соблюдение регламента минимизирует эксплуатационные риски и гарантирует стабильную работу двигателя.

Ключевые процедуры и их особенности

• Очистка чаши отстойника: Выполняется при каждом ТО или при заполнении отсека на 80%. Требует остановки агрегата, отключения от топливной магистрали и демонтажа чаши для ручной промывки в дизельном топливе или спецрастворе.
• Замена фильтрующих элементов: Основной расходник. Интервал замены – от 250 моточасов (для тяжелых условий) до 1000 моточасов. Используются только оригинальные комплектующие, соответствующие модели сепаратора.
• Проверка датчиков воды и давления: Контроль исправности визуальных/электрических индикаторов уровня воды и перепада давления. Калибровка или замена при несоответствии показаний.
• Удаление воздуха из системы: Обязательная процедура после замены фильтров или разгерметизации. Осуществляется через ручной насос или клапан стравливания до прекращения выхода пузырей.

Параметр контроля	Метод проверки	Нормативное значение
Герметичность соединений	Визуальный осмотр, опрессовка	Отсутствие подтеков топлива
Производительность	Замер времени заполнения тары	Соответствие паспортным данным (±5%)
Степень очистки	Лабораторный анализ топлива до/после сепаратора	≥ 96% для частиц > 5 мкм

Дополнительные требования включают использование только рекомендованных производителем смазок для уплотнительных колец при сборке, проверку целостности дренажных трубок и немедленную замену деформированных или потрескавшихся деталей корпуса. Работы проводятся в чистых условиях для исключения попадания абразивных частиц.

Класс защиты электрических компонентов

Электрические компоненты сепараторов для дизельного топлива работают в условиях повышенной влажности, риска контакта с горючими жидкостями и механическими частицами. Их надежность напрямую влияет на безопасность и бесперебойность процесса очистки топлива, исключая риск коротких замыканий или поломок.

Класс защиты корпуса электрооборудования обозначается международным кодом IP (Ingress Protection), сопровождаемым двумя цифрами. Первая цифра указывает на защиту от твердых объектов (пыль, грязь), вторая – на устойчивость к проникновению влаги и жидкостей под давлением.

Ключевые аспекты защиты

Для сепараторов дизельного топлива критичны следующие параметры:

• Защита от влаги (вторая цифра IP): Требуется минимум IPX4 (брызги воды с любого направления). Оптимально – IPX5 (защита от струй воды) или IPX6 (мощные струи/волны), особенно для судовых или наружных установок.
• Защита от твердых тел (первая цифра IP): Минимум IP5X (частичная защита от пыли). Предпочтительно IP6X (полная пыленепроницаемость) для работы в запыленных цехах или карьерах.
• Искробезопасность: Компоненты в зоне возможного контакта с парами топлива должны соответствовать стандартам взрывозащиты (например, Ex d, Ex e по МЭК 60079), предотвращая воспламенение.

Типичные классы IP для сепараторов:

Класс IP	Защита от твердых тел	Защита от жидкостей	Применение в сепараторах
IP44	>1 мм предметы	Брызги воды	Помещения с контролируемой влажностью
IP54	Частичная пылезащита	Брызги воды	Стандартные промышленные условия
IP55/IP65	Полная пылезащита	Струи воды/мощные струи	Судовые установки, наружный монтаж, экстремальные среды

Выбор класса IP определяется условиями эксплуатации: для морских судов обязателен IP56 или выше, в машинных отделениях – IP55, для стационарных установок в укрытии допустим IP44. Несоответствие защиты реальным условиям ведет к коррозии, замыканиям и преждевременному выходу оборудования из строя.

Автоматизация процессов слива отстоя

Автоматизированный слив отстоя в сепараторах дизельного топлива реализуется через электромагнитные клапаны, управляемые контроллером на основе сигналов от датчиков уровня или таймерных модулей. Система обеспечивает своевременное удаление воды и механических примесей без прерывания работы оборудования, исключая необходимость ручного контроля и снижая риск переполнения отстойной камеры.

Ключевым элементом является поплавковый или емкостной датчик, фиксирующий критический объем отстоя в грязесборнике. При достижении заданного уровня контроллер активирует сливной клапан на строго дозированный интервал, после чего автоматически возобновляет сепарацию. Для аварийных ситуаций предусматривается дублирующая сигнализация и блокировка процесса при сбоях.

Технико-эксплуатационные характеристики

Основные параметры автоматизированных систем включают:

Параметр	Типовое значение	Назначение
Диапазон срабатывания датчика	50-500 мл	Регулировка частоты слива в зависимости от загрязненности топлива
Время открытия клапана	2-15 секунд	Предотвращение потери топлива при сливе отстоя
Рабочее давление	до 1.0 МПа	Совместимость с напорными системами подачи топлива
Защита от сухого хода	Обязательная	Предохранение клапана от повреждения при отсутствии отстоя

Критические преимущества автоматизации:

• Сокращение обслуживания на 70% за счет устранения ручных операций
• Минимизация человеческого фактора: исключение ошибок слива
• Стабильность очистки топлива при колебаниях загрязненности
• Интеграция с системами мониторинга через аналоговые/цифровые выходы

Эксплуатационные ограничения связаны с вязкостью среды: при температуре ниже -20°C требуется подогрев отстойной камеры или применение клапанов с усиленным электроприводом. Для агрессивных сред используют нержавеющие сплавы AISI 316L в конструкциях датчиков и сливных патрубков.

Испытания на герметичность под давлением

Проверка герметичности корпуса и соединений сепаратора осуществляется методом гидравлического или пневматического испытания с контролируемым избыточным давлением. Данная процедура подтверждает целостность сварных швов, уплотнительных элементов и резьбовых интерфейсов при эксплуатационных нагрузках.

Испытательное давление превышает рабочее на 25-50% согласно требованиям ГОСТ 356-80 или спецификациям производителя. Типовое значение для сепараторов дизельного топлива составляет 6-12 бар в зависимости от модели. Длительность выдержки под давлением – не менее 10 минут с обязательной визуальной инспекцией и фиксацией параметров манометром.

Ключевые аспекты испытаний

Оборудование и методика:

• Использование калиброванных манометров класса точности 1.5
• Поэтапное повышение давления со скоростью не более 1 бар/сек
• Контроль температуры тестовой среды (вода/воздух) – 15-25°C

Критерии соответствия:

1. Отсутствие видимых течей, "запотевания" сварных швов
2. Стабильность показаний манометра (±0.1 бар за период выдержки)
3. Исключение деформации корпуса (проверяется шаблоном после теста)

Параметр	Норматив	Допуск
Падение давления	0 бар	≤ 0.05 бар/мин
Время стабилизации	2 мин	+0.5 мин

Важно: После гидравлических испытаний обязательна сушка корпуса сжатым азотом для предотвращения коррозии. При обнаружении дефектов проводится повторное тестирование после устранения неполадок с увеличением давления на 10%.

Комплектация монтажным крепежом

Сепаратор поставляется с набором специализированного крепежа, необходимого для надежной и корректной установки на транспортное средство или стационарную платформу. Стандартная комплектация включает универсальные элементы, рассчитанные на типовые точки фиксации рамы или кузова.

Конкретный состав крепежного набора варьируется в зависимости от модели сепаратора и производителя, но всегда обеспечивает жесткую фиксацию корпуса без вибраций и перекосов. Отсутствие необходимости докупать дополнительные детали ускоряет процесс монтажа.

Типовые компоненты комплекта

• Хомуты металлические: Предназначены для обхвата корпуса сепаратора и плотного притягивания к опорной поверхности.
• Скобы П-образные (хомут-кронштейны): Обеспечивают точное позиционирование агрегата и принимают основную нагрузку.
• Болты, гайки и шайбы (оцинкованные): Стандартные метизы с антикоррозионным покрытием для сборки крепежных узлов.
• Резиновые прокладки и демпферы: Гасят вибрации, предотвращают повреждение корпуса и снижают шум.
• Инструкция по монтажу: Схема сборки крепежной системы с указанием моментов затяжки.

Важно: Для нестандартных мест установки (спецтехника, катера) производители предлагают адаптивные кронштейны под индивидуальный заказ. Использование комплектного крепежа гарантирует соответствие нагрузкам, указанным в технических характеристиках сепаратора.

Список источников

Представленные источники содержат технические спецификации, принципы работы и нормативные требования к сепараторам дизельного топлива. Они включают официальную документацию производителей, отраслевые стандарты и профильные исследования.

Отбор материалов осуществлялся по критериям актуальности, технологической достоверности и соответствия современным экологическим нормам. Все источники прошли проверку на соответствие тематике характеристик сепарационного оборудования.

• ГОСТ Р 55475-2013. Топливо дизельное зимнее и арктическое. Технические условия
• Технические каталоги производителей: Mann+Hummel, Fleetguard, Separ
• Руководства по эксплуатации сепараторов дизельного топлива серии Diesel Pro (2023)
• Исследование "Фильтрация дизельных топлив" (НИИ Транспортных систем, 2022)
• ISO 16332:2018. Дизельные двигатели. Топливные сепараторы. Методы испытаний
• Сборник технических статей "Современные системы очистки топлива" (изд. Автосервис-Пресс)
• Отчеты испытаний центробежных сепараторов (лаборатория "Топливные системы", 2021-2023)
• Монография "Технологии очистки жидкого топлива" (В.П. Гусев, Машиностроение)

Видео: Фильтр сепаратор тонкой очистки дизельного топлива в двох вариантах 5 и 120 микрон


• Проблемы с запуском ВАЗ на холодную - причины и способы устранения

• Автомобильный герметик для швов - как выбрать и использовать для надежной защиты

• Технические данные УАЗ Патриот
