Шаровые опоры - ремонт, восстановление или замена?
Статья обновлена: 18.08.2025
Шаровая опора – критически важный элемент подвески автомобиля, соединяющий ступицу управляемого колеса с рычагом и обеспечивающий его подвижность при поворотах и вертикальных ходах. Неисправность этой детали напрямую влияет на управляемость, безопасность движения и износ смежных узлов.
Со временем защитный пыльник разрушается, смазка вымывается, а сам шарнир изнашивается, появляется стук и люфт. Игнорирование этих признаков ведет к серьезным последствиям, вплоть до потери контроля над автомобилем.
Понимание методов диагностики, вариантов ремонта и правил замены шаровых опор – необходимое знание для каждого автовладельца, желающего поддерживать ходовую часть в исправном состоянии и избежать неоправданных рисков на дороге.
Необходимые инструменты для диагностики шаровой опоры
Точная диагностика состояния шаровой опоры требует применения специализированных инструментов и методов. Визуальный осмотр и механические проверки помогают выявить люфты, износ и повреждения элементов.
Основные инструменты для диагностики включают в себя следующее оборудование и приспособления, обеспечивающие безопасность и точность оценки.
Основные инструменты и оборудование
- Монтировка (монтажная лопатка) – для создания рычажного усилия при проверке люфта в соединениях.
- Подъёмник или домкрат с подставками – для вывешивания колеса и снятия нагрузки с подвески.
- Диагностическая канава или эстакада – обеспечивает доступ к нижней части автомобиля.
- Фонарь – для детального осмотра пыльника и корпуса опоры на предмет трещин и утечек смазки.
Дополнительные приспособления
- Динамометрический ключ – контроль момента затяжки резьбовых соединений после манипуляций.
- Люфтомер (индикаторная стойка) – точное измерение величины радиального и осевого зазора.
- Струбцина или съёмник – фиксация элементов подвески при проверке (в отдельных методиках).
Инструмент | Назначение |
---|---|
Монтировка | Выявление люфта путём раскачивания узла |
Подъёмник | Снятие нагрузки для проверки опоры в рабочем положении |
Люфтомер | Количественная оценка износа |
Важно! Диагностика выполняется только на разгруженной подвеске – иначе износ может быть не обнаружен.
Проверка люфта рычагом: пошаговое руководство
Обнаружение вертикального люфта монтировкой – ключевой метод диагностики шаровых опор без демонтажа. Этот способ позволяет выявить критический износ шарнира, влияющий на устойчивость автомобиля и равномерность износа шин. Точность проверки зависит от правильной фиксации узла и приложения усилия в нужном направлении.
Процедура требует соблюдения мер безопасности: автомобиль должен стоять на ровной поверхности с затянутым ручным тормозом, а под колёса установлены противооткатные упоры. Диагностика проводится на вывешенном передке с разгруженной подвеской – для доступа к шаровой опоре потребуется подъёмник или домкрат с подставками.
Порядок выполнения проверки
- Поднимите автомобиль и снимите колесо с проверяемой стороны для доступа к шаровой опоре
- Зафиксируйте рычаг подвески: одной рукой плотно прижмите нижний рычаг вверх, исключая его свободный ход
- Установите монтировку: упорный конец разместите между проушиной поворотного кулака и монтажной площадкой шаровой опоры
- Создайте рычажное усилие: плавно надавите вниз на рукоять монтировки, приподнимая поворотный кулак относительно рычага
- Контролируйте зазор: визуально отслеживайте величину перемещения пальца опоры в корпусе шарнира
- Проверьте реакцию: при наличии люфта вы ощутите характерный стук и увидите смещение деталей
- Повторите на противоположной стороне для сравнительного анализа
Критерии оценки результатов:
Наблюдаемый признак | Состояние узла |
---|---|
Отсутствие перемещения | Шаровая опора исправна |
Вертикальный люфт более 1-2 мм | Критический износ, требуется замена |
Горизонтальное смещение | Возможен износ рулевых тяг или сайлентблоков |
При выявлении люфта проверьте состояние защитного пыльника – трещины или разрывы ускоряют износ шарнира. Помните: диагностика монтировкой эффективна только при значительном износе; для раннего выявления неисправности используйте динамометрический стенд.
Осмотр пыльника на целостность
Пыльник шаровой опоры – резиновый или полиуретановый чехол, герметизирующий шарнирное соединение. Его основная функция – защита внутренней полости опоры от попадания абразивных частиц, грязи и влаги, а также удержание смазочного материала. Нарушение целостности пыльника приводит к ускоренному износу шарнира.
Даже микротрещины или минимальные разрывы становятся причиной вымывания смазки и проникновения загрязнений. Это провоцирует коррозию, заклинивание шарового пальца или критический люфт, что напрямую влияет на безопасность управления и требует немедленного вмешательства.
Процедура и критерии оценки
- Тщательно очистите поверхность пыльника от грязи и дорожных реагентов для точной визуальной оценки.
- Проверьте резину на отсутствие:
- Продольных или поперечных трещин, особенно в зоне гофр
- Сквозных разрывов и порезов
- Деформаций (вздутий или вмятин)
- Отслоений от металлических поверхностей опоры
- Убедитесь в надежности фиксации хомутами на корпусе опоры и шаровом пальце.
- Осмотрите область вокруг пыльника на предмет масляных пятен или выдавленной смазки – это явный признак разгерметизации.
Визуальный признак | Рекомендуемое действие |
---|---|
Микротрещины, сухость резины | Замена пыльника с промывкой узла |
Сквозные разрывы, отсутствие смазки | Диагностика опоры на люфт, замена узла |
Следы смазки на поверхности | Обязательная замена пыльника и пополнение смазки |
Щелчки при повороте руля: причины
Щелчки при повороте руля – опасный симптом, сигнализирующий о критическом износе или поломке компонентов подвески. Игнорирование приводит к ускоренному разрушению деталей, ухудшению управляемости и риску аварии из-за потери контроля над колесом.
Основной источник щелчков – изношенные шаровые опоры. При повороте шарнир теряет фиксацию, а его палец начинает хаотично перемещаться внутри разбитого корпуса, вызывая металлический стук. Звук проявляется на низкой скорости при резком вывороте руля или наезде на неровность.
Распространенные причины щелчков
- Разрушение пыльника шаровой опоры: Попадание грязи и влаги вымывает смазку, провоцируя сухое трение и ускоренный износ шарнира.
- Выработка втулок или сферической поверхности: Появление зазора между пальцем и корпусом приводит к ударным нагрузкам при изменении направления колеса.
- Трещина или деформация корпуса опоры: Механические повреждения нарушают геометрию шарнира, вызывая люфт и характерный стук.
- Отслоение антифрикционного покрытия: Отколовшиеся фрагменты вкладыша блокируют движение пальца, создавая резкие щелчки.
Другие возможные источники звука включают износ рулевых наконечников, поломку опорного подшипника стойки или ослабление крепления рулевой рейки. Для точной диагностики проверьте люфт шаровой, поддомкратив колесо и покачивая его в вертикальной плоскости монтировкой.
Методы проверки шаровой без снятия
Признаки износа шаровой опоры проявляются характерными симптомами: стуки на неровностях, скрипы при повороте руля, неравномерный износ шин или увод автомобиля в сторону при движении. Своевременная диагностика позволяет избежать критических последствий, таких как разрыв соединения и потеря управления.
Проверка без демонтажа возможна несколькими способами, требующими помощника, домкрата и монтировки. Основное внимание уделяется люфтам в шарнире, изменению усилия при повороте и визуальным признакам повреждений.
Основные способы диагностики
Проверка люфта:
- Вывесить колесо домкратом (подвеска должна быть разгружена)
- Помощник раскачивает руль влево-вправо
- Контролировать рукой зазор между пальцем опоры и корпусом
Тест монтировкой:
- Установить лом между поворотным кулаком и рычагом
- Создать рычажное усилие вверх-вниз
- Чрезмерный ход или стуки указывают на износ
Контроль при повороте руля:
- Нагрузить подвеску (колеса на земле)
- Поворачивать руль до упора в обе стороны
- Скрежет или заедание подтверждают неисправность
Критерий | Исправная опора | Изношенная опора |
---|---|---|
Вертикальный люфт | 0-0.8 мм | Более 1.5 мм |
Усилие при повороте | Плавное без заеданий | Рывки, провалы |
Пыльник | Целый, без трещин | Порван, следы смазки |
Важно! Диагностику проводят для обеих опор одновременно. Разница в усилии или люфте между левой и правой сторонами – явный признак неисправности одного из узлов.
Демонтаж колеса для доступа к опоре
Установите автомобиль на ровную твердую поверхность, зафиксировав его стояночным тормозом. Подложите противооткатные упоры под колеса, противоположные демонтируемому. Ослабьте затяжку болтов крепления колеса на ¼-½ оборота, пока автомобиль стоит на земле.
Приподнимите машину домкратом согласно заводским точкам подъема, указанным в руководстве. Полностью вывесите колесо, после чего снимите все крепежные болты или гайки. Аккуратно снимите колесо с шпилек, избегая резких движений, чтобы не повредить датчики ABS или балансировочные грузики.
Подготовка рабочей зоны
Очистите тормозной механизм и прилегающие узлы от грязи перед началом работ. Установите снятое колесо под порог автомобиля – это создаст дополнительную страховку на случай соскальзывания домкрата.
- Проверьте устойчивость: Убедитесь, что домкрат и страховочная подставка надежно зафиксированы
- Защитите компоненты: Накройте тормозной суппорт и ступицу чистой ветошью
- Организуйте инструмент: Подготовьте ключи, съемники и молоток в зоне доступа
Ошибка | Последствие | Профилактика |
---|---|---|
Отсутствие страховки | Падение автомобиля | Обязательное использование подставок |
Загрязнение рабочей зоны | Усложнение демонтажа опоры | Предварительная мойка узла |
После снятия колеса немедленно уберите его из рабочей зоны – это предотвратит случайное опрокидывание и освободит пространство для манипуляций с шаровой опорой. Проверьте состояние пыльников рулевых наконечников и СВП во время визуального доступа к узлу подвески.
Как открутить прикипевший палец шаровой
Откручивание прикипевшего шарового пальца – сложная задача из-за коррозии и задиров между резьбой пальца и поворотным кулаком. Сильное сжатие металлов в сочетании с влагой и грязью создает прочное соединение, требующее агрессивных методов разъединения.
Недостаточное усилие или неправильные инструменты могут привести к срыву резьбы или поломке деталей. Применение грубой силы без предварительной обработки увеличивает риск повреждения поворотного кулака, что влечет дорогостоящий ремонт.
Основные методы демонтажа
Используйте комбинацию подходов для повышения эффективности:
- Проникающая смазка:
- Обильно нанесите WD-40, "жидкий ключ" или керосин на резьбовую часть.
- Выждите 2-3 часа (лучше – ночь), повторяя обработку каждые 30 минут.
- Легко постукивайте молотком по корпусу кулака для вибрации.
- Термическое воздействие:
Прогрейте поворотный кулак газовой горелкой до появления малинового свечения (избегайте перегрева сайлентблоков и ШРУСа!). Резкое охлаждение пальца мокрой тряпкой создаст температурный перепад, разрушающий коррозию.
- Механическое усилие:
- Используйте усиленный накидной ключ или головку с длинным рычагом (трубой).
- Примените ударный гайковерт с высоким крутящим моментом.
- Наденьте съемник шаровых опор на палец и затяните центральный болт для создания давления.
Критические правила:
Действие | Риск при нарушении |
---|---|
Фиксируйте палец шестигранником под ключ | Срыв граней, деформация пальца |
Удары наносите только по торцу пальца через медную прокладку | Искривление пальца, повреждение резьбы |
Не нагревайте палец напрямую | Потеря закалки металла, разрушение узла при нагрузке |
Если методы не помогают – аккуратно срежьте палец болгаркой, оставив 2-3 мм резьбы в кулаке. Прогрейте кулак и выбейте остаток зубилом или выточите на токарном станке.
Снятие стопорных колец и фиксаторов
Перед демонтажем шаровой опоры необходимо удалить удерживающие элементы: стопорные кольца, шплинты или фиксирующие пластины. Эти компоненты предотвращают самопроизвольное откручивание гайки пальца опоры во время эксплуатации. Без их снятия дальнейший ремонт невозможен.
Работу выполняйте на очищенных от грязи узлах, используя специальный инструмент. Неправильное удаление приводит к повреждению резьбы, срыву граней или травмам от разлетающихся деталей. Убедитесь в надёжной фиксации узла перед началом.
- Шплинты:
- Разогните усики шплинта пассатижами
- Захватите головку шплинта круглогубцами
- Плавно вытяните из отверстия штока поворотного кулака
- Стопорные кольца:
- Подберите съёмник по типу кольца (внутреннее/внешнее)
- Введите лапки съёмника в монтажные отверстия кольца
- Сожмите рукоятки инструмента до выхода кольца из канавки
- Фиксирующие пластины:
- Выбейте пробойником загнутые края пластины
- Открутите крепёжные болты (при наличии)
- Снимите пластину с посадочной поверхности
Инструменты для снятия
Тип фиксатора | Инструмент | Особенности применения |
---|---|---|
Шплинт | Круглогубцы, пассатижи | Запрещено выбивать молотком |
Внутреннее стопорное кольцо | Съёмник с конусными лапками | Контролируйте направление вылета |
Внешнее стопорное кольцо | Съёмник с шариковыми наконечниками | Фиксируйте инструмент перпендикулярно |
Фиксирующая пластина | Пробойник, рожковый ключ | Очистите резьбу перед откручиванием |
После демонтажа обязательно проверьте состояние резьбы на пальце опоры и в гнезде поворотного кулака. Зачистите забоины трёхгранным напильником. Повреждённые стопорные элементы подлежат замене – повторное использование недопустимо.
Демонтаж поворотного кулака
Отсоедините рулевую тягу от поворотного кулака, используя съемник шаровых опор. Ослабьте контргайку тяги и выбейте палец тяги из посадочного гнезда молотком через проставку из мягкого металла.
Снимите тормозной суппорт, предварительно зафиксировав его проволокой на кузове или подвеске. Открутите крепежные болты суппорта, избегая провисания тормозного шланга. Извлеките тормозной диск, сняв стопорный винт (при наличии).
Последовательность отключения элементов
- Отсоедините датчик ABS: разожмите фиксатор и снимите разъем.
- Открутите гайку крепления шаровой опоры: удерживайте палец опоры шестигранником.
- Расшплинтуйте и открутите гайку стойки стабилизатора.
- Предупреждение: Не повреждайте пыльник ШРУС при демонтаже
- Контроль: Проверьте состояние резьбы на пальцах перед снятием
Элемент | Инструмент | Тип крепежа |
---|---|---|
Суппорт | Торцовый ключ 17мм | 2 болта |
Рулевая тяга | Съемник + молоток | Контрящая гайка |
Шаровая опора | Головка 19мм + шестигранник | Коническое соединение |
Извлеките поворотный кулак, ударив молотком по корпусу через деревянную проставку. При закисании соединения используйте жидкость WD-40 и съемник для шаровых пальцев. Проверьте посадочные места на отсутствие деформаций перед дальнейшим ремонтом.
Извлечение старой шаровой опоры прессом
Извлечение шаровой опоры из рычага подвески требует применения гидравлического пресса из-за плотной запрессовки детали. Механическое выбивание молотком недопустимо – это деформирует посадочное гнездо и повреждает резьбовые элементы. Пресс обеспечивает контролируемое усилие по оси, минимизируя риски разрушения рычага.
Перед установкой в пресс рычаг тщательно очищается от грязи, удаляются стопорное кольцо и пыльник. Обязательно проверяется направление запрессовки опоры – усилие прикладывается строго к корпусу опоры, а не к шаровому пальцу. Неправильная ориентация приводит к заклиниванию и порче прессового инструмента.
Технология прессования
- Подбор оснастки: Используются переходные втулки и оправки, соответствующие диаметрам корпуса опоры и посадочного отверстия рычага. Оправка должна упираться в край корпуса опоры, а приемная втулка – поддерживать рычаг без перекоса.
- Фиксация рычага: Рычаг жестко закрепляется на платформе пресса, обеспечивая соосность с рабочим штоком. Место контакта с втулками смазывается графитовой смазкой для снижения трения.
- Приложение усилия: Прессование выполняется плавным увеличением давления. Резкие удары гидроцилиндром недопустимы. При возникновении чрезмерного сопротивления проверяется позиционирование оснастки.
- Контроль процесса: Корпус опоры должен выходить равномерно, без перекосов. Характерный щелчок сигнализирует о сходе стопорной канавки с фиксирующего выступа.
Критические ошибки:
- Перекос рычага в прессе – вызывает заклинивание и смятие посадочного места.
- Давление на шаровой палец вместо корпуса – приводит к разрушению опоры и выбросу обломков.
- Использование самодельной оснастки без каленых поверхностей – деформирует кромки гнезда.
Тип рычага | Особенности извлечения | Рекомендуемое усилие пресса (тонн) |
---|---|---|
Стальной штампованный | Риск деформации ушек. Требуется полная опора контура гнезда. | 8-12 |
Алюминиевый литой | Высокая хрупкость. Запрещен нагрев. Давление – строго дозированное. | 5-8 |
Кованая сталь | Минимальный риск деформации. Допустимо усилие до 20 тонн. | 12-20 |
После извлечения посадочное гнездо зачищается от ржавчины и забоин шабером или мелким абразивом. Задиры глубиной свыше 0,5 мм требуют расточки под ремонтную втулку. Обязательна проверка геометрии отверстия калибром перед запрессовкой новой опоры.
Очистка посадочного места перед установкой
Тщательная очистка посадочного гнезда в рычаге подвески – обязательный этап перед монтажом новой шаровой опоры. Остатки коррозии, грязи или старой смазки нарушат правильную посадку детали, приведут к ее перекосу и преждевременному выходу из строя.
Игнорирование этой процедуры провоцирует биение руля, неравномерный износ резинотехнических элементов опоры и ускоренную деформацию посадочного места. Качество очистки напрямую влияет на точность центровки и долговечность соединения.
Порядок выполнения работ
- Механическая обработка:
- Жёсткой щёткой по металлу удалите рыхлую ржавчину и крупные загрязнения.
- Мелкой наждачной бумагой (P180-P240) или абразивным кругом аккуратно зачистите конусную поверхность гнезда до чистого металла, избегая скругления кромок.
- Обезжиривание:
- Обильно промойте посадочное место специальным обезжиривателем (бензин "Калоша", уайт-спирит, ацетон).
- Используйте ветошь без ворса для удаления остатков чистящего состава и абразивной пыли.
- Контроль состояния:
- Убедитесь в отсутствии задиров, глубоких раковин и деформации конуса.
- Проверьте целостность резьбы в отверстиях под стопорные болты/шурупы.
Материал обработки | Инструмент | Критичные ошибки |
---|---|---|
Наждачная бумага | Щётка металлическая | Использование грубых абразивов |
Обезжириватель | Чистая ветошь | Остатки масла/смазки |
- | Сжатый воздух | Попадание абразива в резьбу |
Важно: Перед установкой новой опоры нанесите тонкий слой монтажной смазки (например, графитовой) ТОЛЬКО на конусный участок пальца опоры. Попадание смазки на резьбу крепежа недопустимо – это нарушит момент затяжки.
Критерии выбора новой шаровой опоры
Приобретение новой шаровой опоры требует тщательной оценки нескольких ключевых параметров, напрямую влияющих на надежность, долговечность и безопасность работы подвески. Неправильный выбор может привести к преждевременному выходу узла из строя, ухудшению управляемости и дорогостоящему повторному ремонту.
Основное внимание уделяется конструктивным особенностям, качеству материалов и совместимости с конкретным автомобилем. Игнорирование этих факторов существенно увеличивает риски аварийных ситуаций и дополнительных затрат.
Основные параметры для оценки
При подборе обязательно учитывайте следующие аспекты:
- Тип корпуса: Цельный (неразборный) или разборный (с резьбовой пробкой). Разборные проще обслуживать, но цельные часто считаются более надежными при равном качестве.
- Материалы изготовления:
- Палец: Высокопрочная легированная сталь с обязательной цементацией или закалкой поверхности.
- Корпус и вкладыш: Прочный металл (сталь, алюминиевый сплав), устойчивый к коррозии. Качество полимерного вкладыша (если используется) критично для износостойкости.
- Защита от загрязнений и влаги:
- Наличие и состояние пыльника (резинового или полиуретанового) – главный барьер. Полиуретан обычно долговечнее резины.
- Качество уплотнений и смазки внутри узла.
- Конструкция крепления: Точное соответствие оригиналу по:
- Размерам посадочных мест (диаметр, высота, форма фланца).
- Конфигурации и углу наклона пальца.
- Типу резьбы на пальце (если есть).
- Бренд и гарантия: Репутация производителя, наличие сертификатов качества и гарантийных обязательств. Остерегайтесь подделок.
Таблица: Сравнение типов шаровых опор
Критерий | Неразборная (цельная) | Разборная (с пробкой) |
---|---|---|
Надежность | Высокая (цельный корпус) | Зависит от качества резьбы и пробки |
Ремонтопригодность | Нулевая (только замена) | Возможно обслуживание (замена вкладыша, смазки) |
Стоимость | Часто ниже | Обычно выше |
Распространенность | Широко распространена | Чаще на старых моделях/грузовиках |
Порядок действий при выборе:
- Снимите старую опору (или сверьтесь с каталогом) для точного определения типа и параметров.
- Проверьте физическое состояние: целостность пыльника, люфт пальца, коррозию корпуса.
- Сравните геометрию новой детали со старой (особенно критично для пальца и посадочных поверхностей).
- Отдавайте предпочтение проверенным производителям с хорошей репутацией в сфере автокомпонентов.
- Убедитесь в наличии защиты от подделки (голограммы, уникальные коды на упаковке).
Проверка качества запчасти перед монтажом
Тщательный визуальный осмотр – первый обязательный этап. Ищите следы коррозии, механические повреждения корпуса, трещины или деформации на металлических поверхностях. Особое внимание уделите состоянию резинового или полиуретанового пыльника: он должен быть абсолютно целым, без надрывов, трещин или потертостей, обеспечивая герметичность узла.
Проверьте подвижность шарнира вручную. Шаровой палец должен вращаться в корпусе плавно, без заеданий и люфта, но с ощутимым усилием. Слишком легкое проворачивание или, наоборот, заклинивание указывает на брак или некондиционность. При наличии люфта в вертикальной плоскости (покачивание пальца) деталь непригодна к установке.
Ключевые критерии проверки
- Маркировка и упаковка: Свериться с каталожным номером на упаковке и самой детали. Отсутствие или несоответствие маркировки, поврежденная или неоригинальная упаковка – повод для сомнений.
- Качество резьбы и граней: Резьба шпильки должна быть чистой, без забоин, а грани под ключ – без повреждений и следов монтажного инструмента.
- Пыльник: Убедиться в отсутствии микротрещин, эластичности материала и надежной фиксации пыльника в канавках корпуса и пальца.
- Смазка: Наличие достаточного количества смазки внутри узла через монтажное отверстие (если применимо).
Параметр | Норма | Признак брака |
---|---|---|
Подвижность шарнира | Плавный ход с равномерным усилием | Заклинивание, люфт, слишком легкое вращение |
Состояние пыльника | Целостность, эластичность | Надрывы, трещины, расслоения |
Геометрия | Соответствие образцу/чертежу | Деформация корпуса, погнутый палец |
Покрытие | Равномерное, без сколов | Глубокая коррозия, сколы краски/цинка |
Важно: Откажитесь от монтажа при малейших сомнениях в качестве. Установка дефектной шаровой опоры не только сократит срок ее службы, но и создаст угрозу безопасности из-за возможного внезапного разрушения узла в движении.
Смазка резьбы перед установкой
Нанесение смазки на резьбовые соединения шаровой опоры является обязательным этапом монтажа. Специальная консистентная смазка снижает трение при затяжке, обеспечивая равномерное приложение усилия и точное достижение требуемого момента. Это минимизирует риск повреждения резьбы из-за сухого трения или перекоса.
Игнорирование смазки резьбы приводит к критическим последствиям: завышенные показания динамометрического ключа из-за паразитного трения, неравномерное распределение нагрузки в соединении и ускоренный износ. В худшем случае возможны срыв резьбы при затяжке или самопроизвольное откручивание узла в процессе эксплуатации из-за недотяга.
Правила нанесения смазки
- Используйте только рекомендованные производителем составы (медные, графитовые или молибденовые пасты).
- Равномерно покрывайте всю длину резьбы тонким слоем с помощью кисти или пальца.
- Избегайте попадания смазки на конус посадочного места и торцевые поверхности.
- Контролируйте момент затяжки динамометрическим ключом с поправкой на смазку (уточняйте в спецификации).
Тип соединения | Рекомендуемая смазка | Эффект |
---|---|---|
Резьба шпильки опоры | Медная паста | Защита от коррозии и капсулирования |
Гайки крепления | Молибденовый дисульфид | Стабильность трения при высоких нагрузках |
Правильная запрессовка шаровой в рычаг
Качество запрессовки напрямую влияет на безопасность и ресурс шаровой опоры. Неправильная установка приводит к люфтам, ускоренному износу и отрыву шара от рычага при движении. Процесс требует строгого соблюдения технологии и применения специализированного инструмента.
Работу выполняют только в условиях мастерской с использованием гидравлического пресса. Попытки запрессовать опору кувалдой или самодельными приспособлениями категорически недопустимы – это деформирует посадочное место и нарушает геометрию детали.
Технология запрессовки
Критические этапы:
- Подготовка посадочного отверстия:
- Зачистить гнездо в рычаге от грязи, ржавчины и заусенцев металлической щеткой.
- Обезжирить поверхности растворителем (уайт-спирит, ацетон).
- Нанести тонкий слой консистентной смазки (например, Литол-24) на внутреннюю стенку отверстия.
- Позиционирование опоры:
- Убедиться, что шаровая опора и рычаг соответствуют друг другу по типоразмеру.
- Проверить направление установки: резьбовой палец должен выходить с тыльной стороны рычага.
- Запрессовка на прессе:
- Использовать переходные оправки под диаметр корпуса опоры и отверстия.
- Следить за равномерностью хода штока пресса – перекосы недопустимы.
- Прилагать усилие строго по оси шарнира.
- Контроль результата:
- Проверить отсутствие зазора между фланцем корпуса и рычагом.
- Убедиться в плавности хода шарового пальца без заеданий.
- Зафиксировать стопорное кольцо (если предусмотрено конструкцией).
Важно: После запрессовки запрещается наносить удары по корпусу опоры – это нарушает посадку. При замене неремонтопригодного рычага предпочтительна установка узла в сборе с уже запрессованной сертифицированной шаровой.
Установка стопорного кольца: важные нюансы
Правильная установка стопорного кольца – критический этап сборки шаровой опоры, напрямую влияющий на безопасность эксплуатации. Кольцо фиксирует палец в корпусе опоры, предотвращая его самопроизвольное выпадение под нагрузкой.
Недостаточная или неправильная посадка кольца приводит к люфтам, ускоренному износу деталей и риску полного разрушения узла. Требуется строгое соблюдение технологии монтажа и контроль качества фиксации.
Ключевые этапы и рекомендации
Подготовка посадочного места:
- Очистите канавку под стопорное кольцо от грязи, ржавчины и забоин металлической щеткой
- Убедитесь в отсутствии деформаций канавки – неровности препятствуют плотной посадке кольца
- Смажьте палец и канавку консистентной смазкой для облегчения монтажа
Выбор и проверка кольца:
- Используйте только новое кольцо строго соответствующего типоразмера
- Проверьте целостность кольца – трещины, следы коррозии или растяжения недопустимы
- Убедитесь, что тип кольца (внутреннее/наружное) соответствует конструкции опоры
Технология установки:
- Заведите концы кольца в канавку пальца с помощью специальных щипцов
- Равномерно распределяйте усилие, избегая перекоса и чрезмерного растяжения
- Проверните кольцо в канавке – оно должно свободно вращаться без заеданий
- Убедитесь, что кольцо полностью село по всей окружности канавки
Контроль качества:
Визуальный осмотр | Кольцо должно быть утоплено в канавку по всей окружности |
Проверка люфта | Отсутствие осевого смещения пальца при приложении усилия |
Тест на вращение | Плавное вращение шарнира без заклинивания |
Типичные ошибки:
- Повторное использование старого кольца (потеря упругости)
- Монтаж без специнструмента (повреждение кромок отверткой)
- Чрезмерное растяжение кольца щипцами (необратимая деформация)
- Игнорирование контроля посадки после установки
Монтаж поворотного кулака на новую опору
После запрессовки новой шаровой опоры в рычаг подвески поворотный кулак устанавливается на шпильку опоры. Шпилька должна пройти через крепежное отверстие кулака без перекосов, для чего положение деталей корректируется монтажной лопаткой или домкратом. На резьбу шпильки накручивается гайка с обязательной установкой нового стопорного кольца или шплинта согласно конструкции.
Ось поворотного кулака совмещается с посадочным местом ступичного подшипника, после чего ступица колеса фиксируется гайкой с предписанным моментом затяжки. Параллельно присоединяются тяги рулевых наконечников, тормозной суппорт и датчик ABS (при наличии), проверяется отсутствие перетяжки тормозных шланков и проводки.
Ключевые этапы и контроль
- Фиксация соединения: Затяжка гайки шаровой опоры динамометрическим ключом с усилием, указанным производителем.
- Сборка ступичного узла: Монтаж ступицы, тормозного диска и колеса с контролем соосности.
- Проверка шплинтовки: Контроль надежности фиксации всех резьбовых соединений (шаровой опоры, ступичной гайки).
Компонент | Требование к затяжке | Метод контроля |
---|---|---|
Гайка шаровой опоры | 60-120 Н·м* | Динамометрический ключ + шплинт |
Ступичная гайка | 180-300 Н·м* | Моментный ключ + стопорное кольцо |
Рулевой наконечник | 40-80 Н·м* | Затяжка с последующей шплинтовкой |
*Конкретные значения указываются в руководстве ТС
После монтажа выполняется проверка хода подвески: кулак должен вращаться свободно без заклиниваний. Обязательна регулировка углов установки колес для компенсации изменений геометрии подвески. Тестовый заезд выявляет посторонние стуки или вибрации, требующие повторной диагностики узла.
Регулировка положения пальца шаровой опоры
Регулировка положения пальца шаровой опоры требуется при восстановлении изношенных элементов конструкции, когда возникает продольный люфт в сочленении. Данная операция позволяет компенсировать зазор между втулками корпуса и шарнирным пальцем без полной замены узла.
Процедура выполняется только на разборных опорах, конструкция которых предусматривает регулировочную гайку или резьбовую крышку. Цель – обеспечить плотное прилегание вкладышей к шаровому пальцу с минимальным сопротивлением вращению при полном отсутствии осевого смещения.
Технология регулировки
- Демонтаж защиты – снятие пыльника для доступа к регулировочным элементам.
- Ослабление стопорного кольца – срез контроллера или откручивание фиксирующих шпилек.
- Корректировка затяжки – вращение регулировочной гайки/крышки:
- Затяжка производится до устранения вертикального люфта
- Контроль момента проворачивания пальца рукой (должен вращаться без заеданий)
- Фиксация положения – установка новых стопорных элементов и завальцовка краёв корпуса.
Критерии правильной регулировки: Палец перемещается от руки с усилием 1-5 кгс∙м при полном отсутствии качания. Перетяжка приводит к закусыванию шарнира и ускоренному износу, недостаточная затяжка – к возобновлению люфта.
Параметр | Норма | Опасное отклонение |
---|---|---|
Осевой люфт | 0 мм | >0.2 мм |
Усилие проворачивания | 0.3-1.2 Н∙м | >5 Н∙м |
Температура узла | Равномерная | Локальный перегрев |
Важно: Регулировке подлежат только опоры с неизношенными полимерными втулками. При выработке металлических поверхностей пальца или корпуса процедура неэффективна – требуется замена вкладышей или всего узла.
Затяжка крепежных болтов с правильным моментом
Точное соблюдение момента затяжки резьбовых соединений критически важно для безопасности и долговечности шаровой опоры. Недостаточное усилие приводит к самоотвинчиванию болтов из-за вибраций, а чрезмерная затяжка вызывает деформацию втулок, разрушение резьбы или срыв граней крепежа. Производители указывают конкретные значения момента для каждой модели опоры в технической документации.
Используйте только откалиброванный динамометрический ключ с подходящим диапазоном измерений. Перед затяжкой убедитесь, что резьба и посадочные поверхности чистые, без следов коррозии или старой герметизирующей пасты. Всегда затягивайте крепеж в несколько этапов, применяя крестообразную схему для равномерного распределения нагрузки.
Порядок действий при затяжке
- Предварительно затяните все болты на 30% от номинального момента
- Повторите операцию с усилием в 70% от требуемого значения
- Выполните финишную затяжку со 100% моментом по схеме "звезда"
Тип соединения | Диапазон момента (Нм) | Риски при нарушении |
---|---|---|
Стяжной болт опоры | 80-140 | Смещение пальца, люфт |
Крепление к рычагу | 90-160 | Деформация втулок, ускоренный износ |
Гайка шарового пальца | 120-220 | Разрушение сферического вкладыша |
После пробега 200-300 км повторно проверьте момент затяжки – усадка уплотнительных колец и полимерных втулок может потребовать коррекции. Никогда не используйте ударные инструменты для финальной затяжки. Если болт проворачивается при достижении номинального момента, замените крепеж и проверьте состояние резьбовых отверстий.
Восстановление пыльника без замены опоры
Повреждённый пыльник шаровой опоры – критический дефект, приводящий к вымыванию смазки и попаданию абразивных частиц внутрь шарнира. Это неизбежно провоцирует ускоренный износ и выход узла из строя. Ремонт без демонтажа опоры возможен при условии целостности пальца и посадочного места пыльника, а также отсутствия люфтов в шарнире.
Процедура восстановления направлена на герметизацию соединения и защиту внутренней полости. Она актуальна как временное решение при отсутствии новой детали или невозможности немедленной замены опоры, но требует постоянного контроля состояния узла после ремонта.
Технология восстановления
Основные этапы работ:
- Очистка и обезжиривание: Тщательно удалить старую смазку, грязь и остатки изношенного пыльника с корпуса опоры и шарового пальца. Использовать ветошь и специальные обезжириватели.
- Оценка состояния: Проверить отсутствие люфта шарового пальца в корпусе. Убедиться в сохранности посадочной канавки под пыльник на корпусе опоры и отсутствии глубоких царапин на пальце.
- Установка ремонтного пыльника:
- Разрезной пыльник: Специальная конструкция с продольным разрезом и замком. Надевается на палец без демонтажа опоры, фиксируется в канавке корпуса. Место разреза герметизируется термоусадочной трубкой или спецклеем.
- Хомуты-стяжки: Используются при монтаже цельного пыльника (требует частичного демонтажа или снятия нагрузки с опоры для растягивания). Фиксируются сверхпрочными нейлоновыми или металлическими хомутами с обязательной прокруткой пальца для центровки.
- Заправка смазкой: Через технологическое отверстие (при наличии) или после частичного отворачивания пыльника шприцевать свежую консистентную смазку до заполнения полости на 50-70%. Избыток выдавится при сборке.
Риски и ограничения:
- Низкая долговечность: Ремонтные пыльники уступают оригинальным в ресурсе.
- Сложность герметизации: Риск неплотной посадки, особенно при повреждении посадочных поверхностей.
- Ограниченная применимость: Невозможна при износе шарнира или глубоких повреждениях корпуса.
Контроль после ремонта: Обязательна проверка на отсутствие течи смазки и посторонних шумов при повороте руля через 100-200 км пробега. Регулярный осмотр пыльника при ТО – обязательное условие.

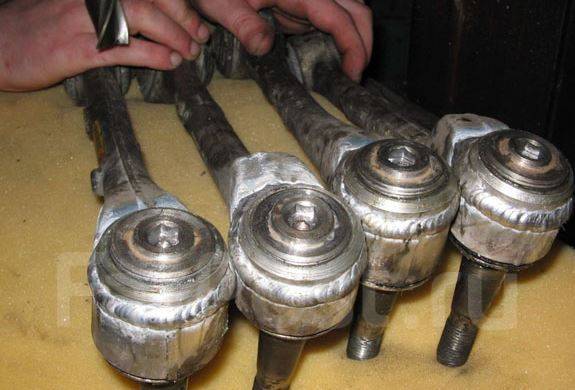

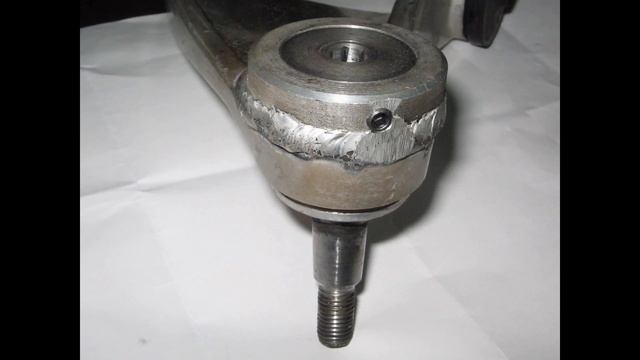

Ремонт шаровых опор методом втулки
Метод восстановления шаровой опоры с помощью запрессовки ремонтной втулки применяется при износе посадочного отверстия в корпусе опоры. Технология заключается в механической обработке старого гнезда под увеличенный диаметр и установке специальной стальной втулки с новым сферическим седлом.
Ремонтная втулка фиксируется в корпусе методом горячей или холодной запрессовки, после чего в неё устанавливается новый шарнирный палец стандартного размера. Процедура требует точного оборудования и соблюдения геометрии, исключающей перекосы.
Технологические этапы восстановления
- Демонтаж шаровой опоры и удаление остатков старого седла
- Расточка корпуса на токарном станке до ремонтного размера
- Изготовление втулки из легированной стали с учетом требуемого натяга
- Запрессовка втулки в корпус с контролем положения
- Фрезеровка технологических пазов под стопорные кольца
- Установка нового шарнирного пальца и полимерного вкладыша
- Обжатие краёв корпуса для фиксации конструкции
Преимущества метода:
- Снижение стоимости ремонта на 40-60% относительно замены
- Сохранение оригинального корпуса опоры
- Возможность многократного восстановления узла
Ограничения технологии:
- Неприменим при трещинах или деформации корпуса
- Требует профессионального оборудования (токарный станок, пресс)
- Снижение ресурса по сравнению с новой оригинальной опорой
Критически важным является контроль качества обработки посадочных поверхностей и точное соблюдение размеров втулки. После сборки обязательна проверка усилия поворота пальца динамометром и тестирование на герметичность пыльника.
Развальцовка корпуса шаровой опоры
Развальцовка корпуса – технологическая операция при восстановлении неразборных шаровых опор, заключающаяся в пластической деформации краёв корпуса для надёжной фиксации вставленного полимерного вкладыша и шара. Данный метод позволяет восстановить геометрию посадочного места после выпрессовки изношенных элементов без замены всего корпуса.
Процедура требует строгого контроля усилия деформации: недостаточная развальцовка не устранит люфт, а чрезмерная – разрушит корпус или деформирует вкладыш. Операция выполняется после запрессовки нового шарнира и заполнения полости смазкой, предшествуя установке защитного чехла.
Технология и ключевые аспекты
Для качественной развальцовки применяется специальный конический инструмент (дорн) и гидравлический пресс. Этапы операции:
- Фиксация корпуса в прессовой оснастке строго перпендикулярно оси приложения усилия
- Центрирование дорна в отверстии корпуса
- Плавное вдавливание инструмента на расчётную глубину
- Визуальный контроль равномерности загиба кромки по всей окружности
Критические параметры процесса:
Параметр | Диапазон значений | Последствия нарушения |
---|---|---|
Угол развальцовки | 45°-60° | Раскрытие кромки или закусывание шара |
Глубина деформации | 0.8-1.2 мм | Осевой люфт/заклинивание |
Радиус загиба | ≥ 0.3 мм | Надрыв металла |
Важно: запрещается повторная развальцовка после выявления дефектов – необратимое изменение структуры металла снижает предел прочности. После операции обязательны:
- Контроль усилия проворачивания шара динамометром
- Проверка отсутствия осевого люфта индикаторной стойкой
- Тест на герметичность чехла под давлением 0.5 атм
Замена вкладыша в старом корпусе
Данный метод восстановления шаровой опоры применяется, когда корпус опоры находится в удовлетворительном состоянии: не имеет значительных деформаций, трещин, глубоких рисок или критического износа посадочного места под вкладыш. Он заключается в замене изношенного пластикового или полимерного вкладыша на новый ремонтный комплект.
Процедура требует высокой точности и аккуратности, так как ресурс восстановленной опоры напрямую зависит от качества установки нового вкладыша и чистоты поверхностей. Неправильная запрессовка или наличие загрязнений приводят к ускоренному износу и выходу узла из строя.
Технология замены вкладыша
1. Демонтаж и разборка:
- Шаровая опора демонтируется с автомобиля вместе с рычагом подвески или съемником (в зависимости от конструкции).
- Специальным съемником или прессом выпрессовывается палец шаровой опоры из корпуса.
- Изношенный старый вкладыш аккуратно извлекается из корпуса. Иногда для этого требуется его предварительное разрушение или вырубка.
2. Подготовка корпуса:
- Корпус шаровой опоры тщательно очищается от всех загрязнений, остатков старого вкладыша и смазки.
- Проводится визуальный и инструментальный контроль состояния посадочной поверхности в корпусе. Не допускаются задиры, глубокие риски, бочкообразность или овальность отверстия.
- Посадочное место аккуратно зачищается (при необходимости) и обезжиривается.
3. Подготовка и установка нового вкладыша:
- Новый ремонтный вкладыш из комплекта проверяется на соответствие посадочным размерам корпуса.
- Рабочая поверхность вкладыша и сферическая поверхность пальца очищаются и смазываются специальной пластичной смазкой, рекомендованной производителем ремкомплекта (часто входит в набор).
- Вкладыш аккуратно устанавливается в корпус. Крайне важно обеспечить его правильную ориентацию (если она предусмотрена конструкцией) и отсутствие перекосов.
- Вкладыш запрессовывается в корпус с помощью специальной оправки и пресса. Запрещено использовать ударные инструменты (молоток)!
Параметр | Значение/Требование | Примечание |
---|---|---|
Усилие запрессовки | Строго по спецификации ремкомплекта | Обычно 0.5-2.5 тонны |
Контроль посадки | Вкладыш должен сидеть плотно, без перекоса | Проверка визуально и калибрами |
Завальцовка (если предусмотрена) | Надежная фиксация вкладыша в корпусе | Выполняется специнструментом |
4. Сборка и проверка:
- Палец шаровой опоры, смазанный той же специальной смазкой, аккуратно вставляется в новый вкладыш.
- Палец запрессовывается в корпус с вкладышем на прессе с контролем усилия (по спецификации).
- Устанавливается новое стопорное кольцо (если предусмотрено конструкцией).
- Обязательно проверяется свободный ход (люфт) пальца в корпусе. Он должен отсутствовать, при этом палец должен вращаться с небольшим равномерным усилием от руки.
Важно: Метод замены вкладыша применим только при использовании специальных ремонтных комплектов, предназначенных для конкретной модели шаровой опоры, и требует наличия специального прессового оборудования и точных оправок. Неправильно установленный вкладыш гарантированно приведет к быстрому выходу опоры из строя.
Самостоятельное изготовление ремкомплекта шаровой опоры
Изготовление ремонтного комплекта требует точного подбора материалов и понимания конструкции опоры. Основой служит полимерный вкладыш (как правило, из фторопласта или капролона), заменяющий изношенный пластиковый компонент. Необходимо обеспечить соответствие геометрических параметров оригинала – внутреннего диаметра, толщины и конфигурации посадочных поверхностей.
Критически важно использовать материалы с низким коэффициентом трения и высокой износостойкостью. Ошибки в подборе сырья или отклонения в размерах приведут к ускоренному разрушению узла, вибрациям рулевого управления или полному отказу опоры. Обязательна последующая проверка зазоров и свободного хода шара после запрессовки вкладыша.
Ключевые этапы и компоненты
- Демонтаж и замеры: Аккуратно извлеките старый вкладыш, очистите корпус опоры от загрязнений. Штангенциркулем зафиксируйте:
- Внутренний диаметр корпуса опоры
- Толщину стенок старого вкладыша
- Диаметр шарового пальца
- Изготовление вкладыша: Выточите заготовку из полимерного прутка на токарном станке по снятым размерам. Учтите:
- Припуск 0.1-0.2 мм на запрессовку
- Формирование смазочных канавок (копируйте старый образец)
- Снятие заусенцев абразивной бумагой
- Запрессовка и фиксация: Установите новый вкладыш в корпус с помощью оправки и тисков/пресса. Проверьте:
- Отсутствие перекоса
- Плавность вращения пальца без заеданий
- Наличие защитного пыльника без повреждений
Инструмент | Назначение |
---|---|
Токарный станок | Точение вкладыша по заданным размерам |
Штангенциркуль/микрометр | Точные замеры деталей |
Пресс/тиски с оправкой | Равномерная запрессовка вкладыша |
Надфили/абразив | Чистовая обработка поверхностей |
Особенности смазки после восстановления
Правильная смазка – критически важный этап после восстановления шаровой опоры, напрямую влияющий на её ресурс и работоспособность. Недостаточное количество или неподходящий тип смазки приводят к ускоренному износу трущихся поверхностей, появлению стуков и преждевременному выходу узла из строя.
Основная сложность заключается в обеспечении полного заполнения внутренней полости опоры новой смазкой и вытеснении воздуха. Это требует использования специальных инструментов (шприцев, адаптеров) и строгого соблюдения рекомендованной производителем процедуры заправки.
Ключевые правила и нюансы
Выбор смазочного материала:
- Используйте только рекомендованные типы: Как правило, это тугоплавкие литиевые или молибденовые пластичные смазки (например, ШРУС-4, Molykote, Loctite LB 8012). Они сохраняют свойства при высоких температурах и нагрузках.
- Запрещены: Графитовые смазки, солидол, ЦИАТИМ-201. Они не обеспечивают необходимого давления и защиты восстановленных поверхностей.
Процесс набивки смазкой:
- Тщательная очистка: Удалите остатки старой смазки и загрязнений из полости корпуса и с резьбы пресс-масленки.
- Правильный инструмент: Применяйте ручной или пневматический шприц с подходящим наконечником для пресс-масленки. Шприц должен создавать высокое давление.
- Последовательность заправки:
- Нанесите тонкий слой смазки на полимерный вкладыш и шаровую головку перед сборкой.
- После запрессовки в корпус и установки пыльника заполняйте опору через пресс-масленку до момента появления чистой смазки из контрольного отверстия (если оно есть) или из-под края пыльника. Это гарантирует вытеснение воздуха.
- Избегайте чрезмерного давления, способного повредить новый пыльник.
Параметр | Важность | Рекомендация |
---|---|---|
Тип смазки | Высокая | Только специализированные высоконагруженные смазки для ШРУСов/шаровых опор |
Полнота заполнения | Критическая | Заполнять до выхода смазки из контрольных точек, исключая воздушные карманы |
Состояние пыльника | Высокая | Проверить герметичность после набивки. Малейшая трещина или разрыв требуют замены пыльника |
Периодичность обслуживания | Обязательно | Регулярно проверять состояние пыльников и дозаправлять смазку через пресс-масленку (если предусмотрено конструкцией) по регламенту ТО |
Контроль после заправки: Убедитесь, что пыльник равномерно расправился без перекосов или вздутий, свидетельствующих о воздушной пробке. Протрите излишки смазки. Первые несколько километров пробега внимательно прислушивайтесь к работе подвески на предмет посторонних шумов.
Термообработка корпуса при ремонте
Термообработка корпуса шаровой опоры применяется при восстановлении изношенного посадочного гнезда под палец. Нагрев позволяет временно снизить твёрдость металла, облегчая запрессовку ремонтного вкладыша или развальцовку деформированных участков. Технология актуальна при ремонте кованых или литых корпусов, где механическая обработка затруднена.
Процесс требует строгого контроля температуры (обычно 200-300°C) во избежание структурных изменений стали. Перегрев выше критических точек приводит к отпускной хрупкости, снижению усталостной прочности и ускоренному износу. Используются индукционные нагреватели или печи с термопарами для локального воздействия только на зону ремонта.
Ключевые параметры термообработки
Материал корпуса | Температурный диапазон | Макс. длительность | Охлаждение |
---|---|---|---|
Углеродистая сталь (Ст45) | 220-250°C | 15 мин | Естественное |
Легированная сталь (40Х) | 180-220°C | 10 мин | Воздушное |
Ковкий чугун | 250-280°C | 8 мин | Медленное |
Обязательные этапы после термообработки:
- Контроль твёрдости поверхности в зоне нагрева
- Визуальный осмотр на предмет окалины или трещин
- Проверка геометрии посадочного места микрометром
- Немедленная запрессовка вкладыша до остывания корпуса
Важно: Технология не применяется для штампованных корпусов с толщиной стенок менее 5 мм из-за риска коробления. После ремонта обязательна проверка на герметичность пыльника и люфтомером.
Когда восстановление нецелесообразно
Восстановление шаровой опоры методом развальцовки или установки ремкомплекта экономически оправдано лишь при незначительном износе и сохранении целостности корпуса. Однако существуют критические случаи, когда ремонт становится бесполезной тратой ресурсов.
Категорически не рекомендуется восстанавливать опору, если диагностированы следующие повреждения:
- Глубокие выработки на поверхности пальца – износ превышает допустимые 0.8-1 мм, что приводит к мгновенному люфту после сборки
- Деформация корпуса (вмятины, трещины, следы коррозии) – нарушает геометрию и герметичность узла
- Разрушение посадочных мест под запрессовку в рычаг или поворотный кулак
- Критический износ полимерного вкладыша с оголением металлических элементов
В таких ситуациях даже профессиональный ремонт не обеспечит:
Параметр | Последствия игнорирования |
Соосность деталей | Ускоренный износ, вибрации руля |
Герметичность | Вымывание смазки, попадание абразива |
Прочность соединения | Риск вырыва опоры при нагрузке |
Эксплуатация восстановленной опоры с критическими дефектами провоцирует внезапный отказ подвески с риском потери управления. Стоимость ремонта в подобных случаях многократно превышает цену новой оригинальной или качественной аналоговой детали при нулевой гарантии результата.
Замена нижней шаровой опоры ВАЗ классика
Процедура замены нижней шаровой опоры на автомобилях ВАЗ классической серии (2101–2107) требует базовых навыков слесарных работ и соблюдения техники безопасности. Неисправная опора вызывает стуки в подвеске, неравномерный износ шин и ухудшение управляемости, поэтому затягивать с ремонтом не рекомендуется.
Перед началом работ подготовьте необходимые инструменты, установите автомобиль на ровную площадку, зафиксируйте колёса противооткатными упорами и снимите минусовую клемму с аккумулятора. Обязательно используйте защитные очки – при демонтаже возможны удары молотком и разлетающиеся частицы ржавчины.
Необходимые инструменты и материалы
- Новая шаровая опора с пыльником
- Домкрат и страховочные подставки
- Набор гаечных ключей (на 13, 17, 19, 22)
- Монтировка и молоток
- Съёмник шаровых опор (типа «лопатка»)
- WD-40 или аналогичная проникающая смазка
- Динамометрический ключ
Последовательность демонтажа
- Вывесите переднее колесо домкратом, снимите колесо и установите под рычаг страховочную подставку.
- Обработайте резьбовые соединения ступицы и рычага проникающей смазкой.
- Открутите гайку пальца шаровой опоры (ключ на 19) и снимите шплинт с гайки крепления поворотного кулака.
- С помощью съёмника выпрессуйте палец опоры из поворотного кулака. При отсутствии съёмника аккуратно наносите удары молотком по ушку кулака.
- Открутите три болта крепления опоры к рычагу (ключ на 13) и извлеките старую деталь.
Монтаж новой шаровой опоры
- Очистите посадочное место на рычаге от грязи и ржавчины.
- Установите новую опору, закрепив её тремя болтами без предварительной затяжки.
- Вставьте палец опоры в поворотный кулак и наживите гайку пальца.
- Отрегулируйте положение опоры так, чтобы метка на её корпусе совпадала с меткой на рычаге (ориентир по заводской установке).
- Затяните болты крепления к рычагу с моментом, указанным в таблице.
Завершающие действия
- Затяните гайку пальца динамометрическим ключом до указанного момента, установите новый шплинт.
- Проверьте отсутствие перекоса опоры и свободу хода шарнира рукой.
- Установите колесо, опустите автомобиль и проведите пробную поездку.
- Через 100 км проверьте затяжку резьбовых соединений.
Элемент | Момент затяжки (Н•м) |
---|---|
Болты крепления к рычагу (3 шт.) | 50–60 |
Гайка пальца шаровой опоры | 70–90 |
Гайка крепления поворотного кулака | 120–160 |
Важно: запрещается развальцовывать или деформировать гнёзда опоры при установке – это приведёт к её преждевременному разрушению. Если палец новой детали не входит в поворотный кулак, аккуратно обработайте посадочное место круглым надфилем.
Особенности замены верхней шаровой ВАЗ
Замена верхней шаровой опоры на классических моделях ВАЗ (например, 2101-2107) требует демонтажа стойки амортизатора и отсоединения рулевой тяги. Ключевая сложность – доступ к креплению опоры внутри поворотного кулака, где часто возникают проблемы с прикипанием пальца из-за коррозии. Необходимо использовать съемник шаровых опор или ударный инструмент, избегая деформации узла.
При установке новой опоры критически важно соблюсти угол развала. Для этого на корпусе опоры предусмотрены регулировочные шайбы разной толщины. После замены обязательна проверка углов установки колес на стенде, так как даже незначительное смещение шайб приводит к нарушению параметров развала.
Пошаговая последовательность работ
- Вывесить переднее колесо, снять его и отсоединить рулевую тягу от поворотного кулака
- Открутить гайку крепления шаровой опоры к рычагу и болты стойки амортизатора
- Извлечь стойку в сборе с поворотным кулаком
- Выпрессовать палец опоры из кулака съемником (при закисании – обработать проникающей смазкой)
- Открутить три болта крепления опоры к кузову
- Установить новую опору с сохранением количества/расположения регулировочных шайб
- Собрать узел в обратной последовательности
Критические моменты:
- Запрещено нагревать палец опоры газовой горелкой – разрушается полимерный вкладыш
- Резьбу пальца перед сборкой защищать графитовой смазкой
- Момент затяжки гайки пальца: 60-80 Н·м + доворот на 60°-90°
- Обязательна замена контрольной шайбы гайки пальца
Тип крепления | Особенность | Инструмент |
---|---|---|
К кузову (3 болта) | Регулировочные шайбы под опорой | Головка на 13 мм |
К рычагу (1 палец) | Коническое соединение | Съемник шаровых |
К кулаку (палец) | Прикипание в посадочном месте | Молоток + выколотка |
Алгоритм замены шаровой опоры на подвеске МакФерсон
Замена шаровой опоры в подвеске МакФерсон требует демонтажа поворотного кулака для доступа к креплению. Шаровая обычно фиксируется болтами к кулаку и соединена пальцем с нижним рычагом. В некоторых конструкциях опора интегрирована в рычаг, что предусматривает его полную замену.
Перед началом работ подготовьте инструменты: домкрат, подставки, набор ключей, съемник шаровых опор, молоток и монтировку. Обязательно зафиксируйте автомобиль на ровной площадке противооткатными башмаками, обесточьте систему SRS при работе рядом с подушками безопасности.
Последовательность работ
- Демонтаж колеса: Поднимите автомобиль домкратом, установите на подставку. Снимите колесо, открутив болты крепления.
- Отсоединение тормозной системы:
- Открутите суппорт, подвесьте его на проволоке без натяжения тормозного шланга
- Снимите тормозной диск при необходимости доступа
- Разборка рулевого привода: Используя съемник, отсоедините рулевой наконечник от поворотного кулака. Ослабьте контргайку перед съемником.
- Снятие поворотного кулака:
- Открутите гайку крепления амортизаторной стойки к кулаку
- Выпрессуйте палец шаровой опоры из рычага молотком и съемником
- Снимите кулак со шпильки стойки
- Замена шаровой опоры:
Тип крепления Действия Болтовое Открутите крепежные болты, извлеките опору Запрессовка Выпрессуйте опору гидравлическим прессом Установите новую опору, соблюдая ориентацию. Затяните болты/запрессуйте с усилием по мануалу.
- Сборка: Установите кулак на стойку, затяните гайку крепления. Наденьте палец шаровой на рычаг, затяните новую гайку с фиксатором. Присоедините рулевой наконечник и тормозные компоненты.
- Финишные операции: Установите колесо, опустите автомобиль. Обязательно проверьте сход-развал и затяните все соединения под нагрузкой.
Нюансы работы с многорычажной подвеской
Конструктивная сложность многорычажной подвески требует особого подхода при замене шаровых опор. Наличие нескольких поперечных рычагов, реактивных тяг и сайлент-блоков создаёт взаимозависимость элементов: демонтаж одного компонента часто влияет на геометрию соседних узлов. Неправильная последовательность действий приводит к перекосу рычагов и повреждению резинометаллических шарниров.
Ограниченное рабочее пространство между рычагами усложняет доступ к креплениям шаровой опоры. Применение универсального съёмника часто невозможно из-за плотной компоновки, что вынуждает использовать специализированный инструмент с тонкими губами или рассчитанный на работу под углом. Мешающие элементы (например, стабилизатор поперечной устойчивости или кронштейны ABS) требуют частичной разборки перед извлечением опоры.
Критичные аспекты замены
Обязательные этапы после установки новой опоры:
- Контроль момента затяжки всех болтов под нагрузкой (автомобиль должен стоять колёсами на земле)
- Проверка углов установки колёс: изменение положения рычагов неизбежно сбивает развал-схождение
- Тестирование работы новых шарниров на вибростенде для выявления скрытых дефектов
Распространённые ошибки:
- Игнорирование замены фиксаторов (штифтов, стопорных колец)
- Применение ударного инструмента при запрессовке, ведущее к деформации посадочного места
- Нарушение ориентации опоры (некоторые модели имеют асимметричную конструкцию)
Типовая проблема | Последствия | Метод профилактики |
---|---|---|
Смещение оси поворотного кулака | Ускоренный износ протектора, увод руля | Предварительная разметка положения перед демонтажем |
Повреждение пыльника при установке | Короткий срок службы новой опоры | Использование монтажной смазки и защитных чехлов |
Важно: В многорычажных системах шаровые часто интегрированы в рычаг. При повреждении посадочного гнезда восстановление бессмысленно – требуется замена всего узла в сборе. Ресурс отремонтированного рычага с заменённой опорой сокращается на 30-40% из-за потери жёсткости конструкции.
Последствия несвоевременной замены шаровой опоры
Несвоевременная замена изношенной шаровой опоры приводит к критическому увеличению люфта в соединении. Это нарушает геометрию подвески, вызывая неравномерный и ускоренный износ резиновых элементов (сайлентблоков, втулок стабилизатора) и шин. Нарушается параллельность колес, что провоцирует увод автомобиля в сторону при движении.
Возникают стуки и вибрации на неровностях, передающиеся на рулевое колесо и кузов. Ухудшается обратная связь при управлении: руль становится "ватным" или излишне тугим. Потеря точности рулевого контроля особенно опасна при экстренных маневрах или на высокой скорости, увеличивая риск аварии.
Основные риски
- Разрыв опоры при движении
Полное разрушение узла приводит к потере контакта рычага с поворотным кулаком. Колесо складывается под кузов, блокируя управление и вызывая неконтролируемый занос. - Деформация смежных деталей
Чрезмерные ударные нагрузки повреждают ступичные подшипники, рулевые наконечники и тяги. Возможен изгиб рычагов подвески или поворотного кулака. - Критический износ шин
"Съедание" протектора происходит за 500-1000 км. Характерные признаки – "пилообразный" износ по краям или пятнами по всей поверхности.
Стадия износа | Симптомы | Потенциальный ущерб |
---|---|---|
Начальная | Единичные стуки на кочках | Ускоренный износ покрышек |
Прогрессирующая | Вибрация руля, увод авто | Деформация рычагов, выход из строя сайлентблоков |
Критическая | Хруст при повороте руля, сильные удары | Обрыв опоры, разрушение ступичного подшипника, ДТП |
- Проверяйте состояние опор каждые 20 000 км – подъем авто и покачивание монтировкой.
- Немедленно заменяйте деталь при обнаружении вертикального люфта более 1-2 мм.
- Используйте оригинальные или сертифицированные аналоги – дешевые опоры часто не соответствуют допускам по нагрузке.
Повторный контроль люфта после ремонта
После завершения монтажа шаровой опоры обязателен финальный контроль люфта. Процедура проводится на подвеске с полной нагрузкой (автомобиль стоит на колесах) для имитации рабочих условий.
Используйте динамометрический ключ для проверки момента затяжки резьбовых соединений согласно спецификации производителя. Неправильная затяжка грозит ускоренным износом или разрушением узла.
Технология контроля
Последовательность действий:
- Поддомкратьте авто, снимите колесо для доступа к опоре
- Установите монтажку между рычагом и поворотным кулаком
- Покачивайте рычаг в вертикальной плоскости, наблюдая за шарниром
- Фиксируйте величину зазора индикатором часового типа (допуск: ≤ 0.8 мм)
Критичные ошибки:
- Проверка "на весу" без нагрузки на подвеску
- Использование ломика вместо сертифицированного инструмента
- Игнорирование температурного расширения (контроль на холодном узле)
Состояние | Вертикальный люфт | Действие |
---|---|---|
Норма | 0.3-0.5 мм | Допуск в эксплуатацию |
Предельное | 0.6-0.8 мм | Повторный контроль через 500 км |
Аварийное | >0.8 мм | Немедленная замена узла |
Важно: После пробега 200-300 км выполните внеочередную проверку для выявления возможной усадки полимерных втулок и осадки металлоконструкций.
Проверка углов развала-схождения
После замены шаровых опор обязательная проверка углов установки колес критична, так как нарушение геометрии подвески неизбежно приводит к изменению параметров развала и схождения. Игнорирование этой процедуры вызывает ускоренный износ новых деталей, резины и ухудшает управляемость автомобиля.
Процедура выполняется на компьютерном стенде с лазерными датчиками, фиксирующими отклонения от нормы в десятые доли градуса. Мастер регулирует углы положения колес через резьбовые соединения рулевых тяг (схождение) и болты крепления амортизаторов/стоек (развал), сверяясь с заводскими допусками для конкретной модели.
Ключевые последствия неправильной регулировки
- «Выгрызание» резины: Пилообразный износ протектора при некорректном схождении.
- Увод руля: Автомобиль тянет в сторону, требуется постоянное подруливание.
- Снижение курсовой устойчивости: Машина «плавает» на трассе, реакция на повороты замедлена.
- Перегрузка рулевого механизма: Усилитель руля работает на пределе, возрастает риск поломки.
Параметр | Регулируемый элемент | Риски при нарушении |
---|---|---|
Схождение (Toe) | Рулевые тяги | Боковой износ шин, вибрация руля |
Развал (Camber) | Болты крепления стойки/амортизатора | Износ внутренней/внешней кромки покрышки |
Продольный наклон (Caster) | Резьбовые муфты или пластины (не на всех авто) | Тяжелое/чрезмерно легкое рулевое управление |
Проверку рекомендуется проводить даже при визуально корректной установке опор, а повторный контроль через 500-1000 км обязателен для выявления скрытых дефектов смежных узлов. Результат корректной регулировки – стабильная прямая езда без усилий, равномерный износ шин и прогнозируемая реакция на маневры.
Первая обкатка после замены шаровой опоры
Первая поездка после установки новой шаровой опоры является критически важным этапом, обеспечивающим правильную приработку детали и выявление возможных дефектов монтажа на ранней стадии. Несоблюдение правил обкатки может привести к преждевременному износу опоры, повреждению смежных узлов подвески или даже к аварийной ситуации на дороге.
Сразу после замены и сборки узла подвески, перед началом движения, необходимо выполнить визуальный контроль качества установки и затяжки всех резьбовых соединений (пальца, стремянок, гайки стойки). Начните движение очень плавно, избегая резких ускорений и торможений, двигайтесь на малой скорости (не более 40-50 км/ч) первые 3-5 километров по ровной дороге.
Этапы и ключевые моменты обкатки
После начального участка плавно переходите к следующим этапам, внимательно прислушиваясь к поведению автомобиля:
- Проверка на маневренность: На безопасном, свободном участке дороги (парковка, тихая улица) выполните несколько очень плавных поворотов руля влево и вправо на малой скорости. Цель – проверить отсутствие стуков, скрипов или заеданий.
- Тестовое торможение: На прямом участке с хорошим покрытием и безопасной дистанцией выполните несколько последовательных плавных торможений с небольшой интенсивностью. Обратите внимание, нет ли биения руля или увода автомобиля в сторону.
- Постепенное увеличение нагрузки: В течение следующих 50-100 километров избегайте:
- Резких стартов и экстренного торможения.
- Высоких скоростей (более 80 км/ч).
- Проезда глубоких выбоин, лежачих полицейских на скорости.
- Буксировки прицепов или перевозки тяжелых грузов.
- Агрессивного вождения, резких маневров.
Дистанция обкатки | Рекомендуемая скорость | Допустимые действия |
0-5 км | До 40-50 км/ч | Плавное движение прямо, легкое руление на месте |
5-100 км | До 80 км/ч | Плавные повороты, плавное торможение, движение по ровным дорогам |
100+ км | Нормальный режим | Постепенное возвращение к обычной эксплуатации, после контрольного осмотра |
Обязательно выполните повторную подтяжку! После пробега первых 100-200 километров (точный интервал уточняйте в инструкции к опоре или рекомендациях производителя авто) необходимо заехать на сервис или самостоятельно (если есть навыки и инструмент) проверить и подтянуть гайку крепления шарового пальца к поворотному кулаку. Эта гайка часто требует подтяжки после начальной приработки деталей.
На протяжении всей обкатки и особенно после нее внимательно прислушивайтесь к подвеске. Появление любых посторонних звуков (стуков, скрипов, щелчков в районе замененной опоры при проезде неровностей или повороте руля), увод автомобиля в сторону при движении или торможении, ощущение люфта в рулевом управлении – это поводы для немедленного прекращения эксплуатации и диагностики. Никогда не игнорируйте эти признаки.
Список источников
При подготовке материалов использовались специализированные технические ресурсы и практические руководства.
Ключевые источники включают документацию производителей и экспертные материалы по ремонту подвески.
- Официальные сервисные мануалы автопроизводителей
- Руководства по ремонту транспортных средств (Haynes, Chilton)
- Технические бюллетени и отраслевые стандарты ГОСТ
- Видеоинструкции от сертифицированных автомехаников
- Профильные автомобильные форумы (Drive2, специализированные сообщества)
- Учебные пособия по устройству автомобилей
- Каталоги запасных частей ведущих производителей (TRW, Lemförder)
