Схема подключения ДХО от генератора или через реле своими руками

Статья обновлена: 18.08.2025

Дневные ходовые огни стали обязательным элементом безопасности современного автомобиля. Их правильная установка гарантирует видимость ТС в светлое время суток без необходимости использования фар.

Подключение ДХО требует понимания принципов работы электрооборудования машины. Основные методы: непосредственно от генератора или через управляющее реле. Каждый вариант имеет особенности монтажа и условия срабатывания.

Самостоятельная установка возможна при наличии базовых навыков электромонтажа. Точное следование схеме исключит ошибки и обеспечит корректную работу световых приборов.

Требования ПДД к дневным ходовым огням

Согласно ПДД РФ (п. 19.5), использование ДХО или ближнего света фар обязательно при движении в светлое время суток на всех механических транспортных средствах. Это требование направлено на повышение видимости ТС для других участников дорожного движения.

ДХО должны автоматически включаться при запуске двигателя и гаснуть при активации головного света (ближнего или дальнего). Разрешается применение противотуманных фар вместо ДХО в условиях недостаточной видимости, но не в качестве их постоянной замены днём.

Технические параметры и правила установки

Основные требования к характеристикам и монтажу ДХО регламентированы Техническим регламентом Таможенного союза (ТР ТС 018/2011):

• Цвет излучения: исключительно белый (допускается оттенок, близкий к дневному свету).
• Расположение:
  • По ширине: не далее 400 мм от края габарита ТС.
  • По высоте: от 250 мм до 1500 мм от дорожного покрытия.
• Углы видимости:
  • Горизонтальный: ≥20° внутрь и ≥20° наружу от оси ТС.
  • Вертикальный: ≥10° вверх и ≥5° вниз от горизонтали.
• Сила света: от 400 до 1200 кд (кандел) для каждой фары.

Параметр	Требование
Минимальное расстояние между фарами	600 мм (если ширина ТС > 1300 мм)
Асимметричность света	Запрещена
Совмещение с габаритными огнями	Допустимо в одном блоке

Важно: Самодельные схемы подключения должны обеспечивать автоматическое отключение ДХО при включении головного света. Нарушение требований к установке или режиму работы влечёт штраф по ст. 12.5 КоАП РФ (500 руб.).

Выбор ДХО: светодиодные ленты или блоки

Основное различие между лентами и блоками заключается в конструктивном исполнении. Светодиодные ленты представляют собой гибкую печатную плату с равномерно распределёнными чипами, требующую защиты от внешних воздействий. Блоки (модули) – это готовые герметичные корпуса с линзами, радиаторами и встроенной оптикой, рассчитанные на жёсткую установку в штатные места автомобиля.

Ключевым параметром выбора является световой поток, который должен соответствовать ГОСТ Р 41.48-2004 (не менее 400 кд, но не ослепляющий водителей). Независимо от типа, ДХО обязаны автоматически включаться при запуске двигателя и отключаться при активации ближнего света, что обеспечивается схемой подключения через реле или генератор.

Сравнительные характеристики

Критерий	Ленты	Блоки
Установка	Требуют адаптации под форму бампера, дополнительного монтажного профиля и герметизации	Проще в креплении благодаря готовым кронштейнам и стандартным размерам
Защита	IP54-IP65 (нуждаются в кожухах от грязи/камней)	IP67-IP68 (полностью защищённый корпус)
Светораспределение	Равномерная засветка без чёткой границы пучка	Формированный луч с углом рассеивания 20°-40°
Надёжность	Риск повреждения отрезков при вибрации	Устойчивая конструкция с пассивным охлаждением

Важные нюансы при подборе:

• Ленты дешевле, но требуют дополнительных работ по влагозащите и монтажу.
• Блоки дороже, но обеспечивают стабильную работу при перепадах температур (-40°C...+80°C).
• Для лент критично наличие добротного стабилизатора тока (драйвера), иначе диоды быстро деградируют.

При самостоятельной установке блоки предпочтительнее из-за простоты интеграции и соответствия нормам по силе света. Ленты целесообразны для нестандартного дизайна, но нуждаются в тщательном расчёте длины и яркости секций.

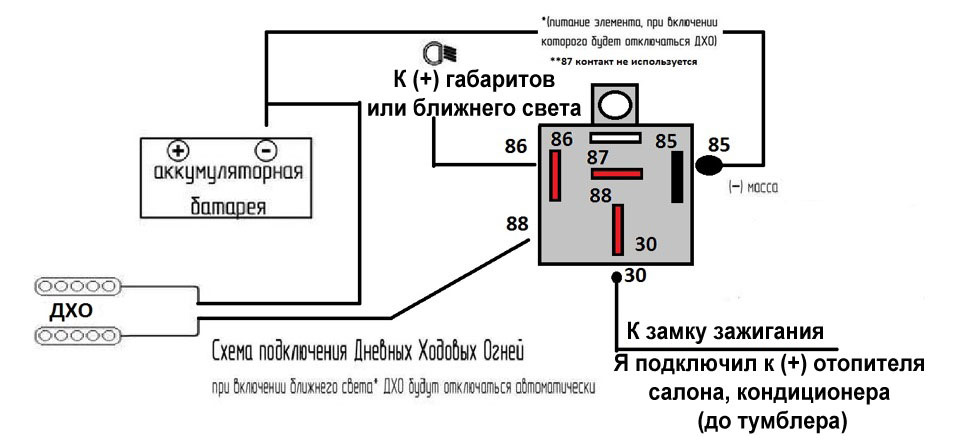

Принцип работы схемы подключения через реле

Схема использует реле как электронный выключатель, управляемый сигналом от генератора или зажигания. При запуске двигателя на управляющую катушку реле подается напряжение, что замыкает силовые контакты. Это позволяет току от аккумулятора поступать на ДХО без прямой нагрузки на цепи генератора.

При остановке мотора управляющий сигнал пропадает – катушка реле обесточивается, размыкая контакты и отключая питание фар. Такая логика исключает разряд аккумулятора при стоянке и гарантирует автоматическую работу ДХО согласно ПДД.

Ключевые компоненты и их функции

• Реле 12V (4-контактное):
  • Катушка (контакты 85-86) – получает сигнал включения
  • Силовые контакты (30-87) – коммутируют ток на ДХО
• Источник управляющего сигнала:
  • Вариант 1: провод "IND" генератора (контрольная лампа заряда)
  • Вариант 2: цепь зажигания (ACC/IGN)
• Предохранитель: защищает цепь ДХО от КЗ (5-10А)

Контакт реле	Назначение	Подключение
30	Плюсовой вход	Через предохранитель к АКБ
87	Выход на ДХО	К плюсовым проводам фар
86	Управляющий "+"	К генератору/зажиганию
85	Управляющий "-"	На массу кузова

Как ДХО связаны с работой генератора

Связь ДХО с генератором автомобиля является ключевой для их безопасной и корректной работы. Генератор, как основной источник электроэнергии при работающем двигателе, обеспечивает питание всех бортовых систем, включая дневные ходовые огни. Напряжение, вырабатываемое генератором, служит индикатором того, что двигатель запущен и автомобиль движется.

Правильная работа ДХО требует их автоматического включения только при работающем двигателе, чтобы исключить разряд аккумулятора при стоянке. Для этого в схемах подключения используется сигнал с генератора, который появляется при достижении им определенного выходного напряжения (обычно 13.5–14 В). Это напряжение свидетельствует, что двигатель запущен, а генератор начал заряжать аккумулятор.

Принципы взаимодействия и реализации

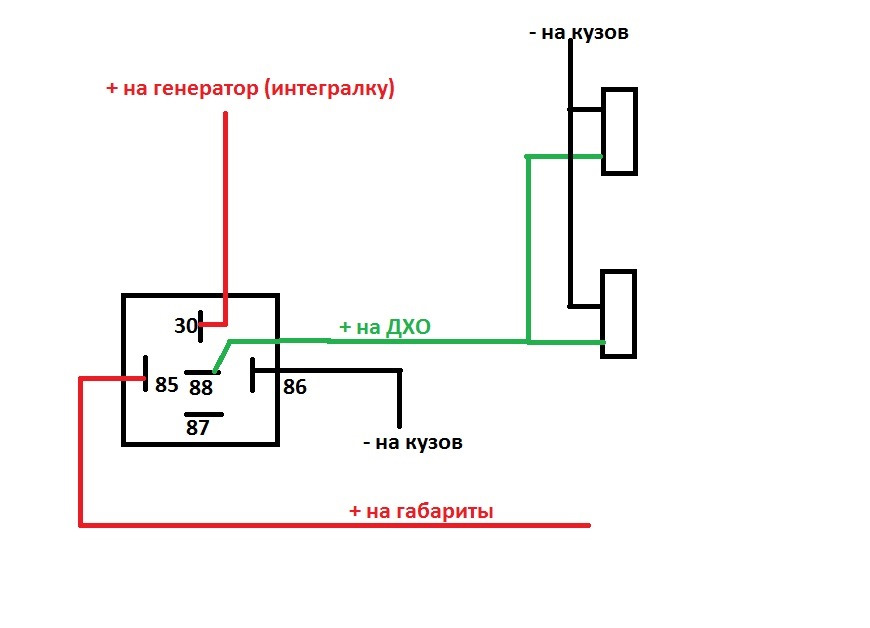

Существует два основных подхода к подключению ДХО с использованием сигнала от генератора:

1. Прямое подключение к обмотке возбуждения: Напряжение с вывода "W" или "D+" генератора подается на управляющий контакт реле ДХО. Этот вывод активируется одновременно с началом выработки тока генератором.
2. Контроль выходного напряжения генератора: Специальное реле или модуль ДХО подключается к плюсовой клемме генератора через предохранитель. Устройство срабатывает при превышении порогового напряжения (например, 13.2 В), что гарантирует включение фар только при работающем двигателе.

Критические аспекты подключения:

• Использование предохранителя в цепи питания для защиты проводки.
• Обязательное применение реле для управления нагрузкой ДХО, так как ток генератора может достигать десятков ампер.
• Изоляция цепи ДХО от АКБ при заглушенном двигателе для предотвращения утечки тока.

Приведенная ниже таблица суммирует ключевые параметры:

Тип сигнала	Точка подключения	Порог срабатывания
Обмотка возбуждения (D+/W)	Управляющий контакт реле	~12.7 В (запуск генератора)
Выходное напряжение	Плюсовая клемма генератора	13.2–14 В (рабочий режим)

Таким образом, использование сигнала генератора гарантирует, что ДХО будут работать исключительно при движении автомобиля, не создавая нагрузки на аккумулятор в остальное время.

Инструменты для самостоятельного монтажа

Для установки ДХО потребуется базовый набор электромонтажных инструментов, обеспечивающий безопасное и надежное подключение к цепи генератора или через реле. Отсутствие профессионального оборудования компенсируется тщательной подготовкой и соблюдением техники безопасности.

Минимальный комплект включает изолированные инструменты для работы с автомобильной проводкой и средства защиты от короткого замыкания. Все устройства должны соответствовать требованиям к работе с электрооборудованием транспортного средства напряжением 12В.

Обязательный набор инструментов

• Мультиметр – для проверки напряжения в цепи генератора, идентификации проводов и диагностики
• Кримпер (обжимные клещи) – для надежного соединения контактов разъемов и клемм
• Набор изолированных отверток (крестовых и плоских)
• Автомобильный тестер-индикатор 12В со щупом

Дополнительные материалы

1. Термоусадка или изолента для изоляции соединений
2. Медные провода сечением 1.5-2.5 мм² с цветовой маркировкой
3. Предохранители номиналом 10-15А (в зависимости от мощности ДХО)
4. Комплект изоляционных клемм "мама-папа"

Защитные средства	Диэлектрические перчатки, защитные очки
Для фиксации	Пластиковые хомуты, двухсторонний скотч 3M

Важно: перед началом работ обязательно отсоедините отрицательную клемму аккумулятора! Используйте только провода с цветовой маркировкой для исключения ошибок в схеме подключения.

Необходимые материалы и комплектующие

Конкретный набор компонентов зависит от выбранной схемы подключения (от генератора или через реле управления), но базовый комплект остается неизменным. Качество материалов напрямую влияет на надежность и безопасность эксплуатации ДХО.

Обязательно используйте провода с подходящим сечением (не менее 1.5 мм²) и комплектующие с хорошей изоляцией. Убедитесь в наличии всех элементов перед началом монтажа во избежание прерывания работ.

Основные компоненты

• Комплект ДХО (с кронштейнами, проводами и инструкцией)
• Автомобильное реле (4-х или 5-ти контактное, 12V) – только для релейной схемы
• Предохранитель (номинал согласно мощности ДХО, обычно 5-15А)
• Провода:
  • Сечением 1.5-2.5 мм² (основные силовые линии)
  • Сечением 0.75-1.0 мм² (управляющие сигналы)
  • Цвета: красный (+), черный/синий (-), дополнительный цвет для управления
• Клеммные соединители:
  • "Мама"/"Папа" разъемы
  • Обжимные гильзы, кольцевые или вилочные наконечники
  • Колодки реле (при необходимости)
• Изоляционные материалы: термоусадка, изолента ПВХ
• Держатель предохранителя с ножом для монтажа в цепь

Инструменты

Инструмент	Назначение
Автомобильный тестер (мультиметр)	Поиск +12V, проверка цепей
Кримпер (обжимник)	Обжим клемм на проводах
Клещи для снятия изоляции	Зачистка проводов
Набор отверток	Крепление клемм, демонтаж панелей
Гаечные ключи	Фиксация кронштейнов ДХО

Важно! Для подключения к генератору потребуется найти контрольный вывод "W" или "D+". Для релейной схемы – доступ к цепи зажигания или габаритов (для автоматического отключения ДХО).

Техника безопасности при работах с электропроводкой

Перед началом любых работ с электросистемой автомобиля обесточьте цепь, отсоединив минусовую клемму от аккумулятора. Дождитесь 5-10 минут для разрядки конденсаторов в электронных блоках.

Используйте инструменты с изолированными ручками и диэлектрические перчатки. Убедитесь в отсутствии влаги в зоне работ и исключите контакт металлических предметов с клеммами АКБ.

Ключевые правила безопасности

• Всегда сверяйтесь с электросхемой конкретной модели авто перед подключением ДХО
• Применяйте только предохранители номиналом, указанным в инструкции к комплекту ДХО
• Запрещено соединять провода "скрутками" – используйте клеммные колодки или пайку с термоусадкой

1. Проверяйте отсутствие напряжения на проводах тестером перед подключением
2. Надежно фиксируйте проводку вдали от движущихся деталей и нагревающихся элементов
3. Изолируйте все соединения минимум двумя слоями термоусадочной трубки

Особое внимание уделите: выбору точки подключения к генератору – используйте только специальный диагностический разъем или штатные точки подключения, указанные в сервисной документации.

Опасность	Меры предотвращения
Короткое замыкание	Установка предохранителя в 10-15 см от точки подключения к источнику
Перегрев проводки	Использование проводов с сечением не менее 1,5 мм² для ДХО
Повреждение изоляции	Защита гофротрубкой в местах прохода через кузовные элементы

После монтажа проверьте отсутствие искрения и нагрев проводов под нагрузкой. При срабатывании предохранителя запрещено устанавливать жучки – ищите причину замыкания.

Поиск места установки ДХО на автомобиле

Основное правило при выборе локации – ДХО должны быть отчетливо видны спереди в светлое время суток и не ослеплять других участников движения. Ориентируйтесь на требования ПДД: высота установки от земли – от 25 см до 150 см, расстояние от внешнего контура авто – не более 40 см, горизонтальное расположение максимально близко к краям (в пределах 600 мм от боковой плоскости).

Исключите зоны, подверженные сильному загрязнению (колесные арки), вибрации (некрепкие пластиковые элементы), перегреву (ближе 20 см от выхлопной трубы, глушителя) или прямому попаданию воды (нижняя часть бампера без защиты). Учитывайте конструктивные особенности авто – наличие решеток радиатора, ниш, штатных мест под противотуманки.

Ключевые критерии выбора точки монтажа

• Бампер: Наиболее популярный вариант. Ищите плоские участки в верхней части, внутри решетки радиатора или в специальных нишах. Убедитесь в свободном пространстве за точкой крепления.
• Решетка радиатора: Обеспечивает хороший обзор. Проверьте надежность крепления модуля ДХО к пластиковым перемычкам и отсутствие препятствий для воздушного потока.
• Зеркала заднего вида (на кронштейнах): Актуально для внедорожников и некоторых седанов. Требует аккуратной прокладки проводов в гофре через дверной рукав.
• Подфарники: Использование штатных мест или креплений рядом с головной оптикой. Удостоверьтесь, что ДХО не выступают за габариты фары.

Важно: Перед окончательным монтажом сделайте "примерку" модулей ДХО, оцените видимость с разных углов и убедитесь, что корпус не контактирует с подвижными элементами (амортизаторы, тросы ручного тормоза, элементы подвески).

Подготовка поверхности для крепления светодиодов

Очистите зону установки ДХО от грязи, пыли и следов масла с помощью обезжиривателя (уайт-спирит, изопропиловый спирт). Тщательно протрите место сухой безворсовой салфеткой до полного исчезновения разводов. Поверхность должна быть идеально чистой для надежной адгезии клея или герметика.

Обезжиренный участок обработайте мелкозернистой наждачной бумагой (P400-P600) для создания шероховатости. Это значительно увеличит площадь контакта и улучшит сцепление двухстороннего скотча или клеевого состава. После шлифовки повторно удалите образовавшуюся пыль обезжиривателем.

Ключевые этапы подготовки

• Выравнивание поверхности: Убедитесь, что зона монтажа не имеет вогнутостей/выпуклостей. При необходимости используйте пластиковую подложку для компенсации неровностей кузова.
• Разметка позиций: Нанесите метки маркером по заранее подготовленному шаблону, соблюдая симметрию относительно оси автомобиля.
• Предварительная примерка: Приложите корпус ДХО к размеченной области, проверьте плотность прилегания и отсутствие перекосов.

Важно: При установке в бампер избегайте мест с сильными вибрациями (возле колесных арок) и зон нагрева (радиатор, выхлопная система). Для защиты контактов от коррозии нанесите на клеммы токопроводящую смазку после фиксации светодиодов.

Варианты фиксации ДХО: клей, саморезы, хомуты

После определения оптимальной точки установки ДХО на бампере или решетке радиатора вашего автомобиля, надежная фиксация блока фонарей становится следующей важной задачей. От выбранного метода крепления зависит не только эстетичность, но и долговечность работы ДХО, а также защита кузова от повреждений.

Существует несколько основных способов закрепить корпус ДХО, каждый из которых имеет свои особенности, преимущества и недостатки. Выбор зависит от конструкции фонарей, места установки, материала кузова и ваших предпочтений относительно возможности демонтажа или регулировки.

Методы крепления и их особенности

Рассмотрим три наиболее распространенных варианта фиксации дневных ходовых огней:

• Двусторонний скотч или клей:
  • Преимущества: Самый быстрый и простой монтаж. Не требует сверления, минимальный риск повредить кузов или проводку. Хорошо подходит для гладких поверхностей.
  • Недостатки: Надежность сильно зависит от качества клеящего состава и подготовки поверхности (обезжиривание!). Может отклеиться в мороз, жару или при попадании воды/химии. Сложность демонтажа без повреждений. Невозможность точной регулировки после приклеивания.
  • Рекомендации: Используйте только специализированный автомобильный 3М VHB скотч или термостойкий клей. Тщательно обезжирьте место установки.
• Саморезы:
  • Преимущества: Максимально надежное и прочное крепление. Позволяет точно позиционировать ДХО.
  • Недостатки: Требует сверления отверстий в бампере/кузове, что необратимо. Высокий риск коррозии металла кузова или самих саморезов, если не принять мер. Риск повредить проводку или элементы за бампером при сверлении.
  • Рекомендации: Обязательно обработайте края отверстий антикором. Используйте оцинкованные или нержавеющие саморезы с уплотнительными шайбами. Тщательно выбирайте место сверления, убедившись в отсутствии препятствий сзади.
• Пластиковые хомуты (стяжки):
  • Преимущества: Не требуют сверления. Быстрый и простой монтаж/демонтаж. Возможность крепления к различным конструктивным элементам за решеткой радиатора (ребрам жесткости, трубкам).
  • Недостатки: Может выглядеть менее эстетично (хомуты видны). Надежность зависит от прочности хомута и точки крепления. Возможна вибрация ДХО, если крепление недостаточно жесткое. Требует наличия подходящих элементов для фиксации хомута за облицовкой.
  • Рекомендации: Используйте качественные нейлоновые хомуты с металлическим замком, устойчивые к УФ и температуре. Выбирайте точки крепления, обеспечивающие надежную фиксацию без люфта.

Как снять клеммы с аккумулятора правильно

При работе с электрооборудованием автомобиля, включая подключение ДХО, первым шагом всегда является безопасное отключение аккумулятора. Это предотвращает короткие замыкания и защищает бортовую сеть от скачков напряжения. Несоблюдение правил может привести к повреждению ЭБУ, генератора или других дорогостоящих компонентов.

Всегда начинайте с отрицательной клеммы (маркируется «–» или черным цветом), а затем отсоединяйте положительную («+» или красный цвет). Такая последовательность исключает случайное замыкание через инструмент при откручивании минусового контакта, так как масса кузова уже будет разорвана.

Пошаговая инструкция

1. Заглушите двигатель и извлеките ключ зажигания.
2. Наденьте защитные перчатки (резиновые или диэлектрические).
3. Ослабьте гайку крепления отрицательной клеммы ключом на 10 мм (чаще всего).
4. Аккуратно снимите клемму с вывода АКБ и отведите провод в сторону, исключив контакт с батареей.
5. Повторите действия для положительной клеммы.
6. Закрепите провода в неподвижном состоянии (при необходимости используйте изоленту).

Важные предупреждения

• Не допускайте одновременного касания металлическим инструментом обеих клемм или плюсового контакта и кузова.
• Избегайте контакта клемм с металлическими предметами (ключами, инструментами).
• При замене АКБ сначала подсоединяйте плюсовую клемму, затем минусовую.

Определение плюсового провода генератора

Плюсовой провод генератора, используемый для подключения ДХО, должен активироваться только при работающем двигателе. Он отвечает за сигнал "зарядки" и обычно обозначается как "L", "DFM", "IND" или "S" на разъеме генератора. Точная маркировка зависит от модели автомобиля и типа генератора.

Для точного определения выполните следующие действия с помощью мультиметра в режиме измерения постоянного напряжения (DCV 20V):

1. Заглушите двигатель и откройте капот автомобиля
2. Найдите разъем генератора и снимите защитный колпачок
3. Подключите черный щуп мультиметра к "массе" (кузов или минус АКБ)
4. Заведите двигатель и поддерживайте обороты 1500-2000 об/мин
5. Красным щупом последовательно проверьте контакты разъема генератора

Искомый провод должен показывать напряжение 12-14В только при работающем двигателе. При заглушенном моторе напряжение на этом контакте должно отсутствовать или быть ниже 1В.

Дополнительные рекомендации:

• Используйте контрольную лампу как альтернативу мультиметру: она загорится только при работающем двигателе
• Избегайте проводов с постоянным "+12В" (идут напрямую от АКБ)
• Остерегайтесь тонких сигнальных проводов к бортовому компьютеру

После обнаружения нужного провода:

1. Пометьте его изолентой
2. Подключите через реле (рекомендуется)
3. Обязательно установите предохранитель в цепь

Схема подключения ДХО напрямую к генератору

Прямое подключение ДХО к клеммам генератора обеспечивает автоматическую активацию огней при запуске двигателя. Этот метод исключает необходимость использования дополнительных реле или датчиков, но требует строгого соблюдения параметров сети автомобиля.

Для реализации схемы необходимо найти на генераторе клемму "B+" или "30" (основной выход постоянного тока) и подключить к ней плюсовой провод ДХО через предохранитель. Минусовой провод крепится к кузову авто в точке с хорошим контактом.

Пошаговая инструкция монтажа

1. Отсоедините минусовую клемму аккумулятора.
2. Определите клемму генератора с маркировкой "B+" или "30" (провод большого сечения).
3. Установите в разрыв плюсового провода ДХО предохранитель (номинал согласно техпаспорту ДХО).
4. Подключите плюсовой провод ДХО к выбранной клемме через обжимной разъем.
5. Закрепите минусовой провод на очищенную от краски/коррозии точку кузова.
6. Проложите провода, избегая подвижных частей и горячих поверхностей.
7. Восстановите подключение АКБ, проверьте работу ДХО при запуске двигателя.

Критические требования: Сечение провода – не менее 1.5 мм², обязательная установка предохранителя в 15-20 см от точки подключения к генератору. Напряжение на ДХО должно соответствовать паспортным значениям (обычно 12V).

Преимущества	Недостатки
Автоматическое включение/выключение	Риск перегрузки генератора
Минимум компонентов	Нет задержки отключения
Простота установки	Ограничение по мощности ДХО

Важно: Суммарная мощность ДХО не должна превышать 10% от тока генератора. При мощности ДХО свыше 60W рекомендуется использовать реле, запитанное от генератора.

Подбор сечения проводов для силовой линии

Расчет сечения проводки для ДХО критичен для безопасности и долговечности системы. Недостаточное сечение вызывает перегрев, плавление изоляции и риск возгорания, особенно при длительной работе огней.

Ключевой параметр – максимальный ток нагрузки цепи. Для стандартных светодиодных ДХО (мощностью 10-15 Вт на модуль) общий ток редко превышает 2-3 А даже при подключении 2 пар. Точное значение рассчитывайте по формуле: I = P / U, где P – общая мощность всех ДХО в ваттах, U – напряжение бортовой сети (12-14В).

Рекомендуемые сечения

Исходя из типовых нагрузок и требований ПУЭ (Правила Устройства Электроустановок):

• 0,5 мм² – для одиночных ДХО мощностью до 15 Вт (ток ≤ 1,5 А). Минимально допустимое для низкоточных цепей.
• 0,75–1,0 мм² – оптимально для большинства комплектов (2 модуля, 20-30 Вт, ток 2-3 А). Обеспечивает запас прочности.
• 1,5 мм² – для мощных ДХО (свыше 40 Вт) или при длине трассы более 3 метров. Гарантирует минимальные потери напряжения.

Важные нюансы:

1. Используйте медные провода в термостойкой изоляции (марки ПВС, ШВВП или автоспецифичные). Алюминий не применяйте!
2. Учитывайте длину линии: при протяженности от генератора/АКБ свыше 2 м берите сечение на ступень больше расчетного.
3. Обязательно устанавливайте предохранитель на силовую линию. Номинал: на 20-30% выше рабочего тока ДХО. Для цепи 3А подойдет предохранитель на 5А.

Мощность ДХО (Вт)	Примерный ток (А)	Минимальное сечение (мм²)	Рекомендуемое сечение (мм²)
10-15	0,8-1,2	0,5	0,75
20-30	1,7-2,5	0,75	1,0
40-50	3,3-4,2	1,0	1,5

Прокладывайте проводку вдали от подвижных элементов, выхлопной системы и острых кромок. Фиксируйте пластиковыми хомутами через каждые 20-30 см. Обязательно проверяйте мультиметром отсутствие КЗ после монтажа!

Установка предохранителя в цепь ДХО

Предохранитель является обязательным элементом защиты любой электрической цепи транспортного средства, включая систему дневных ходовых огней. Он предотвращает возгорание проводки и выход из строя оборудования при коротком замыкании или перегрузке. Отсутствие предохранителя создаёт прямой риск повреждения генератора, реле или самих светодиодных модулей.

Номинал предохранителя подбирается исходя из максимальной потребляемой мощности ДХО с запасом 20-30%. Для стандартных светодиодных огней обычно достаточно предохранителя на 5-10А. Точное значение указывается в технической документации к конкретным ДХО. Используйте только автомобильные предохранители ножевого типа (ATO, mini-ATO).

Порядок подключения предохранителя

1. Определите место установки: в разрыв плюсового провода между источником питания (реле/генератор) и ДХО. Максимально близко к точке запитки.
2. Подготовьте провод нужного сечения (обычно 1.0-1.5 мм²) с запасом длины.
3. Разрежьте «+» кабель, идущий к ДХО. Зачистите концы на 8-10 мм.
4. Подключите один конец провода к входному контакту держателя предохранителя, второй – к выходному.
5. Надёжно зафиксируйте держатель предохранителя на кузове пластиковыми хомутами, исключая вибрации и контакт с движущимися частями.
6. Вставьте предохранитель соответствующего номинала в держатель.

Типовые ошибки монтажа

• Установка в «минусовую» цепь – предохранитель всегда ставится только в разрыв плюсового провода.
• Завышение номинала – приводит к отсутствию защиты при перегрузке.
• Соединение скрутками – используйте обжимные клеммы или пайку с термоусадкой.
• Размещение в зоне повышенной температуры (возле двигателя, выхлопной системы) – вызывает оплавление держателя.

После установки проверьте работу ДХО при включённом зажигании. Убедитесь в отсутствии нагрева проводов и держателя предохранителя. Регулярно контролируйте состояние предохранителя в процессе эксплуатации автомобиля.

Прокладка проводки через моторный отсек

Основная задача – безопасно провести кабель от источника питания (генератора или реле) к месту установки ДХО в передней части авто. Используйте медный многожильный провод сечением не менее 1,5 мм² с термостойкой изоляцией для защиты от высоких температур и вибраций. Обязательно отключите минусовую клемму АКБ перед началом работ.

Проложите проводку вдоль штатных жгутов, используя пластиковые хомуты или клипсы для фиксации. Избегайте участков с острыми кромками, подвижными элементами (ремень ГРМ, вентилятор) и нагревающимися поверхностями (выпускной коллектор, патрубки). При пересечении металлических частей применяйте резиновые гофры или текстолитовые втулки.

Ключевые этапы и требования

• Трассировка маршрута: Наметьте путь от аккумулятора/генератора к ДХО через существующие технологические отверстия в кузове (например, рядом с главным жгутом).
• Защита проводов:
  • Обязательно используйте термоусадочную трубку на местах соединений.
  • На участках риска (перегибы, трение) наденьте дополнительную гофру.
• Фиксация: Крепите провод каждые 20–30 см пластиковыми хомутами, не допуская провисания. Не используйте металлические скобы!
• Ввод в салон: Для подключения к реле или выключателю применяйте штатные уплотнители в моторном щите. После прокладки обработайте отверстия герметиком.

Опасные зоны моторного отсека

Зона	Риск	Меры защиты
Вентилятор радиатора	Обрыв провода	Прокладка за радиатором с фиксацией стяжками
Ремень ГРМ/генератора	Перетирание	Минимальное расстояние 10 см + металлический экран
Выпускной коллектор	Плавление изоляции	Термостойкая гофра + алюминиевая лента

После завершения протяжки обязательно проверьте отсутствие контакта с вращающимися/нагретыми деталями при работающем двигателе. Убедитесь, что проводка не натянута и не перекручена. Только после этого подключайте ДХО к цепи питания.

Защита проводов от перетирания и нагрева

Качественная изоляция и механическая защита проводников критически важны при подключении ДХО. Перетирание об острые кромки кузова или подвижные элементы (капот, радиаторная решетка) приводит к короткому замыканию, повреждению генератора или возгоранию. Аналогично, постоянный перегрев проводов снижает их срок службы, увеличивает сопротивление и создает риск оплавления изоляции.

Для предотвращения проблем используйте гофрированные пластиковые трубки (гофру) или специальные тканые чехлы при прокладке кабелей через перегородки моторного отсека. Обязательно применяйте термостойкую изоляционную ленту на участках, где проводка проходит рядом с нагревающимися элементами (выпускной коллектор, блок двигателя).

Ключевые методы защиты

• Через металлические отверстия: Устанавливайте пластиковые или резиновые втулки (пистоны) в местах контакта провода с кузовными деталями. Это исключит перетирание об острые края.
• Крепление к неподвижным частям: Фиксируйте проводку пластиковыми хомутами к стационарным элементам (рамкам радиатора, стаканам амортизаторов). Избегайте натяжения и провисаний.
• Защита от тепла: На участках вблизи источников тепла (>80°C) используйте:
  1. Термостойкую гофру (маркировка «до 150°C»).
  2. Алюминиевые термоэкраны или стеклотканевые оплетки.
  3. Дополнительную термоизоляционную ленту на разъемах.

Важно: Все соединения (особенно «плюсовые» клеммы на генераторе или реле) должны быть плотными и защищенными от окисления термоусадкой или корпусной изолентой. Регулярно проверяйте целостность изоляции в зонах риска при сезонном ТО.

Подключение ДХО через 4-контактное реле

Для реализации схемы потребуется стандартное 4-контактное реле (например, 90.3747), провода сечением 1-1.5 мм², колодки для соединений, предохранитель на 5-10А и изоляционные материалы. ДХО подключаются к реле, которое управляется сигналом от зажигания, обеспечивая автоматическое включение/выключение при запуске двигателя.

Ключевое преимущество релейной схемы – защита бортовой сети от перегрузки и исключение работы ДХО при заглушенном двигателе. Важно использовать отдельный предохранитель на линии питания ДХО и тщательно изолировать соединения.

Пошаговая инструкция подключения

1. Подготовка контактов реле:
   • Контакт 85: Подключите к "массе" (кузову)
   • Контакт 86: Подключите к "+" зажигания (цепь, активируемая ключом)
   • Контакт 30: Подключите к "+" аккумулятора через предохранитель
   • Контакт 87: Подключите к "+" ДХО
2. Сборка цепи ДХО:
   1. Минусовой провод от ДХО соедините с "массой"
   2. Плюсовой провод от ДХО подключите к контакту 87 реле
3. Подача питания:
   • Установите предохранитель (5А) на проводе между "+" аккумулятора и контактом 30
   • Проверьте включение ДХО только при работающем двигателе

Контакты реле	Назначение подключения
85	Масса (GND)
86	Управление (зажигание +)
30	Питание от аккумулятора
87	Выход на ДХО

Важно! Используйте тестер для проверки напряжения на контакте 86 – оно должно появляться только в положении ключа "Зажигание" или "Старт". Сечение проводов от аккумулятора к реле и ДХО должно соответствовать мощности светодиодов.

Распиновка контактов реле управления

Стандартное 5-контактное реле имеет универсальную маркировку пинов, критичную для корректной работы ДХО. Каждый контакт выполняет строго определенную функцию в цепи управления питанием.

Основные обозначения нанесены на корпус реле или колодку подключения. Ниже приведена расшифровка распиновки с пояснением назначения каждого вывода.

Обозначение	Функция	Назначение в схеме ДХО
85	Минус катушки управления	Подключение к массе автомобиля
86	Плюс катушки управления	Питание от управляющего сигнала (зажигание/габариты)
30	Общий силовой вход	Постоянный +12В от АКБ через предохранитель
87	Нормально разомкнутый контакт	Выход на плюсовой провод ДХО (активен при срабатывании)
87a	Нормально замкнутый контакт	Не используется в типовой схеме ДХО

Принцип работы: При подаче напряжения на катушку (пины 85-86) происходит переключение силового контакта 30 с 87a на 87. Для ДХО используется только пара 30-87, замыкающая цепь при включении зажигания.

Важно: В 4-контактных релях отсутствует пин 87a. Полярность подключения катушки (85/86) не имеет значения, но стандартом считается 86(+) и 85(-). Все соединения защищаются предохранителем номиналом 5-10А.

Врезаемся в цепь габаритов для управления реле

Подключение управляющего сигнала реле к цепи габаритных огней обеспечивает автоматическое отключение ДХО при активации головного света, что соответствует требованиям ПДД. Этот этап критичен для синхронизации работы световых приборов без ручного вмешательства.

Перед врезкой убедитесь в исправности габаритов и отключите минусовую клемму АКБ. Для работы потребуется тестер (мультиметр), набор изоленты/термоусадки, монтажные клипсы ("скотчлоки") или паяльник, а также медный провод сечением 0.75–1.5 мм².

1. Определите рабочий провод габаритов:
   • Включите зажигание и габаритные огни
   • Тестером найдите в моторном щитке или жгуте провод с напряжением +12V (обычно синий, желтый или черный с полосой)
   • Перепроверьте: напряжение должно пропадать при выключении габаритов
2. Врезка в провод:
   • Зачистите 1–1.5 см изоляции на найденном проводе
   • Соедините через клипсу/пайку подготовленный управляющий провод (длиной до реле)
   • Надёжно заизолируйте соединение термоусадкой или изолентой
3. Подключение к реле:
   • Проложите провод до блока реле, закрепив стяжками
   • Подсоедините его к контакту 86 (управляющий "+") пятиконтактного реле
   • Контакт 85 подключите к "массе" кузова (болт с чистой металлической поверхностью)

Важные нюансы: Используйте только нормально-замкнутое реле (NC-типа), где контакты 30 и 87А размыкаются при подаче напряжения на катушку. При включении габаритов реле получит +12V, разорвёт цепь ДХО и предотвратит одновременную работу. Тестируйте систему: ДХО должны гаснуть при любом включении штатного света.

Использование замка зажигания для активации ДХО

Подключение ДХО через замок зажигания обеспечивает автоматическую активацию огней при запуске двигателя без необходимости установки дополнительных датчиков. Этот метод исключает риск разряда АКБ, так как питание подаётся только после поворота ключа в рабочее положение. Для реализации потребуется подключить силовой провод ДХО к контакту замка, на котором появляется напряжение при включении зажигания.

Наиболее безопасный вариант – использовать реле, управляемое от замка зажигания, чтобы избежать перегрузки штатной электропроводки. Силовые контакты реле запитывают ДХО напрямую от аккумулятора через предохранитель, а управляющая катушка подключается к выбранной линии замка. Это гарантирует стабильную работу системы даже при установке мощных светодиодных модулей.

Пошаговая схема подключения

1. Определите контакт зажигания: с помощью мультиметра найдите на разъёме замка провод, где появляется +12V только в положении «Ignition ON» (обычно синий или чёрно-жёлтый провод).
2. Подключите реле:
   • Контакт 85 реле → найденный провод зажигания.
   • Контакт 86 → масса кузова.
   • Контакт 30 → плюс АКБ через предохранитель (10-15А).
   • Контакт 87 → плюсовой провод ДХО.
3. Защитите цепь: установите предохранитель как можно ближе к АКБ (макс. 30 см) на проводе между батареей и контактом 30 реле.
4. Соедините массы: минусовой провод ДХО подключите к неокрашенной металлической части кузова болтовым соединением.

Элемент цепи	Рекомендуемое сечение провода
Питание ДХО (контакт 30→87)	1.5–2.5 мм²
Управление реле (контакт 85)	0.75–1.0 мм²
Масса (контакт 86)	0.75–1.5 мм²

Важно: перед подключением обесточьте цепь снятием клеммы с АКБ. Проверяйте надёжность изоляции всех соединений и фиксацию клемм реле. После монтажа протестируйте работу ДХО – огни должны загораться при включении зажигания и гаснуть при остановке двигателя или переводе ключа в положение «ACC».

Схема с автоматическим отключением при включении фар

Для реализации автоматического отключения ДХО при активации головного света потребуется 5-контактное реле (например, 90.3747) и стандартные инструменты для электромонтажа. Принцип основан на переключении питания ДХО через цепь управления габаритными огнями или фарами, что исключает одновременную работу двух систем.

Ключевым элементом является подача управляющего напряжения на обмотку реле от штатной цепи освещения: при включении фар реле разрывает цепь питания ДХО. Такая схема гарантирует корректную работу согласно ПДД и предотвращает разряд АКБ.

Пошаговая реализация

Необходимые компоненты:

• 5-контактное реле (номинал 30-40А)
• Предохранитель (10-15А)
• Провода сечением 1.5-2.5 мм²
• Клеммные колодки
• Диод 1N4007 (для защиты от ЭДС)

Схема подключения:

1. Питание ДХО (через предохранитель) → Контакт 30 реле
2. Выход на ДХО → Контакт 87A реле
3. Масса → Контакт 86
4. Плюс от габаритов/фар → Контакт 85 (через диод)
5. Контакт 87 остаётся свободным

Режим	Состояние реле	Цепь ДХО
Фары выключены	Неактивно	Замкнута (87A-30)
Фары включены	Активно	Разомкнута

Важно: Диод устанавливается катодом к реле между контактом 85 и проводом от фар для подавления обратных скачков напряжения. Проводка должна быть тщательно изолирована, а предохранитель расположен вблизи АКБ.

Подключение ДХО через кнопку ручного управления

Данная схема позволяет включать и выключать дневные ходовые огни вручную по желанию водителя, минуя автоматические системы автомобиля. Для реализации потребуется кнопка с фиксацией положения (включено/выключено), рассчитанная на ток нагрузки ДХО, и стандартный набор монтажных инструментов.

Принцип работы основан на разрыве цепи питания ДХО кнопкой: при нажатии контакты замыкаются, подавая напряжение на фары, при повторном нажатии – цепь размыкается. Важно подобрать кнопку с номиналом тока, превышающим суммарное потребление ДХО (обычно 5–15А).

Пошаговая инструкция

1. Подготовка материалов:
   • Кнопка включения с фиксацией
   • Реле 12В (30–40А)
   • Провода сечением 1.5–2.5 мм²
   • Автомат защиты (5–10А)
   • Клеммы, изолента, термоусадка
2. Сборка схемы:
   1. Подключите плюсовой провод от АКБ через автомат защиты к контакту 30 реле.
   2. Соедините контакт 87 реле с плюсовой клеммой ДХО.
   3. Подведите минус ДХО к кузову авто (масса).
   4. Подключите контакт 86 реле через кнопку к +12В (от замка зажигания или АКБ).
   5. Соедините контакт 85 реле с массой авто.
3. Установка кнопки:
   • Выведите провода управления реле (контакты 85 и 86) к кнопке.
   • Закрепите кнопку в салоне (на панели или в блоке предохранителей).
4. Проверка работы:
   • При включенном зажигании нажмите кнопку – ДХО должны загореться.
   • Повторное нажатие – огни гаснут.
   • Убедитесь в отсутствии нагрева проводов.

Особенности подключения

Элемент	Требования
Кнопка	Номинал: +20% от тока ДХО, влагозащищенный корпус
Провода	Медные, в гофре, сечение ≥1.5 мм²
Предохранитель	На 1–2А больше тока ДХО, установить у АКБ

Важно! При отключенном зажигании кнопка не должна подавать напряжение на ДХО (риск разряда АКБ). Для защиты используйте питание кнопки только после замка зажигания (например, от ACC).

Проверка работы ДХО на всех режимах авто

После подключения дневных ходовых огней критически важно проверить их функционирование во всех возможных режимах работы автомобиля. Это гарантирует безопасность и соответствие требованиям ПДД.

Поэтапная проверка должна охватывать все электрические состояния авто: от запуска двигателя до активации основных световых приборов и систем сигнализации.

Последовательность тестирования

1. Запуск двигателя: ДХО должны автоматически включиться сразу после старта мотора (или через 1-2 секунды).
2. Активация габаритов: При включении габаритных огней ДХО обязаны снизить яркость на 50% или полностью погаснуть (зависит от модели).
3. Включение ближнего света: Основные фары должны принудительно отключать ДХО для предотвращения ослепления.
4. Сигнализация поворотов: При использовании поворотников соответствующий ДХО должен мигать в противофазе или временно отключаться.
5. Работа АКБ: При падении напряжения ниже 11.8V ДХО обязаны отключаться для сохранения заряда.
6. Задний ход: Проверьте отсутствие реакции ДХО на включение передачи реверса.

Критерии корректной работы

Режим авто	Требуемое состояние ДХО
Двигатель заглушен	Неактивны
Холостой ход	Горят на полную яркость
Габариты включены	Потускнение/отключение
Ближний свет активен	Полное отключение
Аварийная сигнализация	Синхронное мигание

Важно! При обнаружении отклонений (постоянное горение при выключенном зажигании, отсутствие реакции на фары, перегрев проводки) немедленно прекратите эксплуатацию и проверьте схему подключения.

Измерение напряжения на клеммах ДХО

Проверка напряжения выполняется мультиметром в режиме вольтметра постоянного тока с диапазоном 0-20V. Красный щуп прикладывается к положительной клемме ДХО, черный – к отрицательной или массе автомобиля. Замеры проводятся при работающем двигателе на холостых оборотах, включенной передаче (если ДХО активируются от генератора) и выключенных внешних световых приборах.

Нормативное значение для большинства светодиодных ДХО – 12-14.5V. Показания ниже 11V свидетельствуют о проблемах: недостаточном заряде АКБ, неисправности генератора, окислении контактов или падении напряжения на реле. Превышение 15V указывает на неполадки регулятора генератора.

Порядок диагностики

1. Подготовка: Заглушить двигатель, снять клемму с АКБ (-), отсоединить разъем ДХО.
2. Проверка цепей:
   • «Масса»: установить мультиметр в режим прозвонки. Один щуп – на минусовой провод ДХО, второй – на кузов авто. Звуковой сигнал подтвердит целостность.
   • «Плюс»: подключить красный щуп к питающему проводу ДХО, черный – к массе. Запустить двигатель. Отсутствие напряжения требует проверки реле, предохранителя и цепи до генератора.
3. Анализ результатов:

   Напряжение (V)	Диагностика
   0	Обрыв в цепи «+», неисправное реле, перегоревший предохранитель
   11-12	Слабая зарядка АКБ, окисление клемм генератора
   12-14.5	Нормальная работа системы
   >15	Неисправность регулятора напряжения генератора

Важно: При низких показателях выполните замер напряжения на выходе генератора (клемма «30» или «B+»). Разница более 0.5V между клеммой ДХО и генератором указывает на потери в проводке или контактах реле.

Диагностика возможных коротких замыканий

При подключении ДХО к генератору или через реле критически важно исключить короткие замыкания (КЗ) в цепи – они могут повредить генератор, реле, предохранители или проводку. Основным признаком КЗ является мгновенное перегорание предохранителя при подаче напряжения или искрение в местах соединений. Также косвенно указывает на проблему отсутствие напряжения на выходе реле при исправном управляющем сигнале.

Для выявления КЗ последовательно проверьте цепь ДХО мультиметром в режиме прозвонки или измерения сопротивления (Ω). Отсоедините АКБ! Проверка проводится при полностью отключенной от бортовой сети схеме ДХО.

Этапы проверки

1. Изоляция проводов:
   • Прозвоните каждый провод ДХО относительно массы автомобиля ("минус" АКБ).
   • Исправный провод покажет обрыв (бесконечное сопротивление). Ненулевое сопротивление или звуковой сигнал мультиметра – признак пробоя изоляции.
2. Проверка нагрузки:
   • Отсоедините провода от ламп ДХО/светодиодных модулей.
   • Прозвоните контакты подключения лампы/модуля: между "+" и "-" должно быть сопротивление, соответствующее характеристикам лампы (например, 5-10 Ом для светодиодного модуля). Сопротивление близкое к 0 Ом – признак КЗ в самой лампе/модуле.
3. Проверка выходов реле/генератора:
   • При подключении через реле: прозвоните силовой выход реле (контакт, идущий к ДХО) на массу. Должен быть обрыв.
   • При подключении к генератору (через отдельный провод): прозвоните этот провод на массу. Должен быть обрыв.

Тип неисправности	Показания мультиметра (Ω)	Действие
КЗ провода на массу	0 (или низкое сопротивление)	Поиск повреждения изоляции, замена провода
КЗ в лампе/модуле ДХО	~0 между "+" и "-" контактами лампы	Замена лампы/модуля
Норма	Обрыв (∞) на массу / Сопротивление лампы в норме	Цепь исправна

Обнаружив КЗ, устраните его причину: замените перебитый провод, восстановите изоляцию, замените неисправный световой модуль. Только после успешной диагностики и устранения КЗ подключайте схему к АКБ и проверяйте работоспособность ДХО под нагрузкой.

Устранение проблем с миганием светодиодов

Мигание светодиодов в ДХО часто возникает из-за несовместимости их электронных драйверов с сигналом генератора или алгоритмом работы реле. Основная причина – недостаточный минимальный порог напряжения/тока для стабильной работы LED-модулей при низких оборотах двигателя или особенностях импульсного питания.

Проблема усугубляется при использовании дешевых китайских модулей без встроенной стабилизации и в автомобилях с "умными" реле заряда, которые отключают возбуждение генератора на холостом ходу. Это приводит к скачкообразному изменению напряжения в бортовой сети.

Методы решения

Установка буферного конденсатора:

• Параллельно цепи питания ДХО подключите электролитический конденсатор 470-2200 мкФ (25В)
• Полярность строго соблюдать: "+" конденсатора к "+" ДХО
• Монтировать максимально близко к светодиодному модулю

Применение стабилизирующего реле:

1. Используйте 5-контактное реле (40А)
2. Подключите обмотку реле к ACC (зажигание)
3. Подайте питание на ДХО через нормально-разомкнутые контакты
4. Добавьте диод 1N4007 параллельно обмотке реле (катод к "+")

Дополнительные меры:

Проблема	Решение	Эффективность
Мигание при запуске двигателя	Диодная развязка от генератора	Высокая
Пульсация на холостом ходу	DC-DC стабилизатор (12В→12В)	Максимальная
Срабатывание ошибки CAN-шины	Резистор 50Ω 5Вт параллельно ДХО	Средняя

Важно: При подключении через генератор избегайте прямого соединения с клеммой "W" (импульс датчика оборотов) – это вызывает хаотичное мигание. Для диагностики используйте мультиметр: допустимая пульсация напряжения – не более 0.5В на холостом ходу.

Герметизация соединений в подкапотном пространстве

При подключении ДХО через генератор или реле все контактные группы и места скруток, расположенные под капотом, подвержены агрессивному воздействию влаги, пыли и перепадов температур. Негерметичные соединения быстро окисляются, приводя к потере контакта, перегреву проводки и риску короткого замыкания. Особенно критично это для точек подключения к генератору и реле, где протекают высокие токи.

Используйте термоусадку с клеевым слоем для изоляции скруток и клемм: при нагреве феном или зажигалкой такой материал плотно обжимает соединение, а расплавленный клей заполняет микрощели. Для разъёмов применяйте пластиковые колпачки-клеммники с силиконовым герметиком внутри либо специальные диэлектрические смазки, вытесняющие влагу из контактной зоны.

Ключевые методы защиты

• Обжимные гильзы вместо скруток + двойной слой термоусадки (нижний слой – с клеем)
• Силиконовые заполнители для разъёмов (например, Liqui Melly Kontakt Spray)
• Влагозащищенные боксы для реле и предохранителей
• Пластиковые хомуты для фиксации жгутов вдали от подвижных деталей и нагретых поверхностей

Материал	Применение	Особенности
Термоусадка с клеем	Скрутки, клеммы	Образует водонепроницаемый барьер
Диэлектрическая смазка	Разъёмы, колодки	Предотвращает коррозию контактов
Герметик на силиконовой основе	Корпуса реле, места ввода проводов	Остаётся эластичным после застывания

Важно: избегайте обычной изоленты – она разматывается при нагреве. Проверяйте целостность изоляции через 500-700 км пробега, особенно после мойки или дождя. При обнаружении конденсата внутри термоусадки немедленно переделайте соединение.

Фиксация проводов пластиковыми стяжками

Надежная фиксация проводки при установке ДХО предотвращает повреждение изоляции о подвижные детали подкапотного пространства и исключает провисание кабелей. Пластиковые стяжки (хомуты) обеспечивают быстрый монтаж и долговечное крепление без коррозии.

Используйте стяжки с замком, устойчивые к перепадам температур и моторным жидкостям. Минимальный диаметр затяжки должен соответствовать толщине пучка проводов с запасом 20%, а длина – охвату точки крепежа с фиксацией.

Порядок монтажа

1. Подготовка трассы: проложите проводку вдоль штатных жгутов, избегая зон вращения шкивов и нагрева (>80°C).
2. Крепление хомутов:
   • Закрепите стяжки на неподвижных элементах (рама аккумулятора, кронштейны фар, болты кузова)
   • Пропустите провода через хомут до щелчка замка
3. Контроль натяжения: после затяжки пальцем проверьте отсутствие пережима изоляции и свободный ход провода внутри стяжки.

Важно: оставляйте технологический провис 3-5 см возле клемм генератора и реле для компенсации вибрации. Излишки стяжек обрезайте кусачками заподлицо с головкой замка.

Восстановление защитных кожухов проводки

Защитные кожуха предотвращают перетирание, перелом жил и замыкания проводки ДХО при вибрациях и температурных перепадах. Повреждённая изоляция или треснувшие трубки оголяют провода, создавая риски короткого замыкания и коррозии контактов, особенно в зоне генератора.

При выявлении дефектов (надрывы, потеря эластичности, следы оплавления) необходимо незамедлительно восстановить защитный слой. Игнорирование приводит к обрыву цепи ДХО, некорректной работе системы зажигания или выходу из строя реле.

Порядок восстановления защитных элементов

1. Демонтаж повреждённого кожуха: снимите гофру/трубку, аккуратно разрезав её вдоль провода канцелярским ножом.
2. Оценка состояния проводки: проверьте целостность изоляции жил. При обнаружении порезов или перегибов замените проблемный участок кабеля.
3. Подбор материала:
   • Термоусадочная трубка – для точечной защиты соединений и изгибов
   • Пластиковая гофра – для протяжённых участков в подкапотном пространстве
   • Самовулканизирующаяся лента – для ремонта сложных узлов
4. Монтаж нового кожуха: наденьте цельный отрезок гофры на провод ДХО до подключения к реле/генератору. Фиксируйте стяжками с шагом 15-20 см.

Материал	Область применения	Темп. диапазон
Силиконовая трубка	Зоны возле двигателя	-60°C до +200°C
ПВХ-гофра	Салон, трассы вдоль кузова	-40°C до +105°C
Термоусадка с клеем	Соединения, клеммы	-50°C до +125°C

Обязательно проверяйте отсутствие натяжения проводов после установки кожуха. Закрепите жгут пластиковыми хомутами в штатных точках крепления, исключив контакт с подвижными деталями или острыми кромками кузова.

Особенности подключения ДХО на дизельных авто

Основная сложность заключается в особенностях работы генератора и системы управления дизельных двигателей. В отличие от бензиновых авто, генератор на дизелях часто активируется только после запуска двигателя и достижения определенных оборотов, что может привести к некорректной работе ДХО при стандартных схемах подключения.

Система старт-стоп, распространенная на современных дизелях, создает дополнительные трудности: при кратковременной остановке двигателя генератор прекращает подачу напряжения, что вызывает ложное срабатывание ДХО и их отключение. Требуется специальная адаптация схемы для игнорирования таких пауз.

Ключевые аспекты подключения

• Использование реле зажигания вместо сигнала генератора. Подключайтесь к цепи, которая активируется только при работающем двигателе (например, к свечам накала или датчику давления масла).
• Задержка отключения (таймер). Обязательно интегрируйте модуль задержки 3-5 секунд для предотвращения мигания ДХО во время старт-стоп циклов.
• Контроль напряжения генератора. При прямом подключении к "B+" генератора используйте пороговое реле напряжения, срабатывающее только при >13.2V.

Метод подключения	Преимущества	Риски для дизеля
Через реле генератора (B+)	Простота монтажа	Ложные срабатывания при старт-стопе
Через реле зажигания	Стабильная работа	Ошибки при выборе контрольной точки

Избегайте подключения к CAN-шине без декодера – это может вызвать сбои в работе ЭБУ. Для автомобилей с системой AdBlue предварительно проверьте электрическую схему в сервисной документации, так как цепи управления часто пересекаются с критическими узлами.

Схема для автомобилей с CAN-шиной

В автомобилях с CAN-шиной прямое подключение ДХО к генератору или через стандартное реле недопустимо из-за риска конфликтов с бортовой электроникой. Штатные системы контроля диагностируют несанкционированное потребление тока как неисправность, что приводит к появлению ошибок на приборной панели и возможному отказу функций.

Для корректной интеграции ДХО требуется использование специального CAN-модуля (адаптера). Это устройство взаимодействует с цифровой шиной автомобиля, получая данные о статусе двигателя, напряжении бортовой сети и положении световых переключателей напрямую от ЭБУ.

Принципиальная схема подключения через CAN-адаптер

Компоненты системы:

• CAN-модуль для ДХО (марка-специфичный или универсальный)
• Предохранитель 5-10А
• Комплект проводов (сечение 0,75–1,5 мм²)
• Изоляционные материалы

Последовательность монтажа:

1. Подключение к источнику питания: Плюсовой провод от АКБ → предохранитель → вход питания CAN-модуля. Минус → кузовная масса.
2. Интеграция с CAN-шиной: Подключение к диагностическому разъёму OBD-II или прямая коммутация с проводами CAN-H (оранжевый/чёрный) и CAN-L (оранжевый/коричневый) через обжимные коннекторы без нарушения изоляции.
3. Коммутация ДХО: Выходные клеммы модуля → плюсовые провода фонарей ДХО. Минусовые контакты ДХО → кузов авто.
4. Активация и настройка: Программирование модуля через мобильное приложение или кнопки на корпусе (режимы работы, затемнение при включении фар).

Ключевые особенности работы:

• Автоматическое включение при запуске двигателя
• Отключение при активации габаритов/фар (опционально)
• Функция "Coming Home" (подсветка при выходе)
• Динамическое затемнение для поворотников

Преимущества	Риски при нарушении
Отсутствие ошибок ЭБУ	Блокировка иммобилайзера
Адаптация под режимы освещения	Повреждение CAN-контроллеров
Юридическая корректность	Некорректная работа АКП/старт-стопа

Обязательно: Проверка совместимости модуля с конкретной моделью авто перед покупкой. При отсутствии опыта работы с CAN-шиной рекомендуется профессиональный монтаж во избежание критичных сбоев.

Интеграция ДХО со штатной электропроводкой

Для безопасной интеграции ДХО со штатной проводкой автомобиля необходимо идентифицировать ключевые точки подключения в монтажном блоке предохранителей или жгутах проводов. Основная задача – обеспечить автоматическую активацию огней при запуске двигателя и деактивацию при включении головного света, не нарушая штатные цепи.

Используйте мультиметр для поиска управляющих сигналов: контакта "15" (зажигание) для подачи напряжения при работающем двигателе и контакта управления габаритами/ближним светом (обычно маркируется "55" или "56b"). Подключение напрямую к генератору (клемма "D+") также допустимо, но требует защиты цепи предохранителем.

Схемы синхронизации с бортовой сетью

• Через пятиконтактное реле:
  • Контакт 85 – масса
  • Контакт 86 – сигнал зажигания (или "D+" генератора)
  • Контакт 87 – +12В через предохранитель от АКБ
  • Контакт 87а – выход на ДХО
  • Контакт 30 – сигнал от выключателя габаритов
• С автоматическим отключением при включении света:
  • Подключите разрыв питания ДХО к реле фар через диод
  • Используйте дополнительное реле для переключения на пониженную яркость

Тип подключения	Преимущества	Риски
К генератору (D+)	Простота, гарантированная работа только при запущенном моторе	Перегрузка цепи генератора без предохранителя
Через реле зажигания	Стабильная работа, защита цепей	Ошибки в подключении контактов реле
Со встроенным контроллером ДХО	Автоматическое затемнение при включении фар	Высокая стоимость комплекта

Обязательные меры предосторожности: установите отдельный предохранитель (3-5А) в разрыв цепи +12В от АКБ, используйте термостойкую изоляцию вблизи двигателя, проверьте отсутствие КЗ перед финальной сборкой. Избегайте подключения к датчикам ЭБУ или цепям стартера.

Регулярная проверка надежности контактов

Постоянный контроль состояния всех электрических соединений в цепи ДХО критически важен для долговечной и безопасной работы системы. Вибрации, перепады температур и воздействие влаги постепенно ослабляют контакты, что приводит к окислению, повышению сопротивления и возможному искрению.

Плановый осмотр проводят минимум дважды в год – перед началом зимнего и летнего сезонов эксплуатации. Особое внимание уделяют точкам подключения к генератору (вывод «+» или сигнальная клемма «L»), клеммам реле, массовым контактам на кузове и местам соединения проводов с блоками ДХО.

Процедура проверки и обслуживания

1. Визуальный осмотр: Ищите следы:
   • Окисления (белый или зеленый налет)
   • Оплавления изоляции
   • Коррозии на клеммах
   • Механических повреждений проводов
2. Механическая проверка:
   • Попробуйте рукой аккуратно пошевелить каждый подключенный проводник в колодках и клеммах
   • Убедитесь в отсутствии люфта и надежности фиксации
3. Чистка и восстановление:
   • Зачистите окисленные контакты мелкой наждачкой или специнструментом
   • Обработайте клеммы антикоррозийной смазкой (например, Литол-24 или медной пастой)
   • Надежно затяните ослабшие соединения
4. Контроль нагрева:
   • После поездки осторожно проверьте рукой температуру реле, колодок и клемм
   • Сильный нагрев указывает на плохой контакт или перегрузку цепи

Важно: Все работы выполняйте при отключенном аккумуляторе! Используйте защитные перчатки и очки. При обнаружении поврежденной изоляции или оплавленных деталей немедленно замените неисправные компоненты.

Чистка ДХО от грязи и дорожных реагентов

Регулярная очистка ДХО критически важна для поддержания их светопропускания и эффективности. Дорожные реагенты, грязь, солевые отложения и насекомые образуют плотный слой на поверхности, который снижает яркость света и ухудшает видимость для других участников движения.

Загрязнённые огни теряют до 50% светоотдачи, что нарушает требования ПДД и повышает риск ДТП. Особенно опасны зимние реагенты: химически активные составы вызывают помутнение пластика и коррозию металлических элементов крепления.

Правильная технология очистки

Для безопасной очистки выполняйте действия в строгой последовательности:

1. Подготовка поверхности:
   • Обильно промойте ДХО водой комнатной температуры
   • Удалите крупные частицы грязи струёй без механического контакта
2. Обработка химией:
   • Нанесите автошампунь мягкой губкой без абразивных частиц
   • Для устойчивых загрязнений используйте специализированный очиститель фар
   • Запрещено: бензин, ацетон, средства для стёкол
3. Удаление реагентов:
   • Протрите линзы раствором пищевой соды (1 ст.л. на 0.5 л воды)
   • Для солевых отложений примените 5% уксусный раствор
4. Сушка и защита:
   • Вытрите насухо микрофибровой салфеткой
   • Нанесите полироль с УФ-фильтром для пластика

При наличии трещин или глубоких царапин на линзах незамедлительно замените рассеиватель. Помутневшие ДХО восстановите полировкой специальной пастой с последующей герметизацией защитным лаком.

Ответы на частые вопросы по установке ДХО

Можно ли подключить ДХО напрямую к генератору без реле? Технически это возможно, но крайне не рекомендуется. При таком подключении огни будут работать постоянно при работающем двигателе, даже при включении фар, что нарушает ПДД и быстро выведет светодиоды из строя из-за перегрева.

Почему ДХО отключаются при запуске двигателя? Это происходит при неправильном подключении к цепи стартера. Необходимо подключать реле управления ДХО к контакту замка зажигания, который подает напряжение только после пуска двигателя (обычно метка ACC/ON), а не к стартерной цепи.

• Как избежать разряда аккумулятора? Используйте реле с током утечки не более 0.01А и подключайте его через контакт зажигания. Обязательно установите предохранитель как можно ближе к точке подключения к АКБ.
• Почему мигают ДХО при работе двигателя? Причина в плохом контакте или недостаточном напряжении. Проверьте:
  • Надежность соединения "массы" с кузовом
  • Состояние клемм АКБ
  • Напряжение на выходе генератора (должно быть 13.8-14.4В)
• Обязательно ли использовать блок управления? Для простых схем достаточно качественного 4-контактного реле. Блок управления необходим только для моделей ДХО с функцией затемнения при включении поворотников или сложными алгоритмами работы.
• Можно ли подключить ДХО через датчик масла? Категорически нет! Это создаст опасную нагрузку на критически важный датчик и может привести к его отказу, что спровоцирует аварийную остановку двигателя.

Список источников

При подготовке материала использовались специализированные технические источники, гарантирующие корректность схем подключения дневных ходовых огней. Все рекомендации прошли проверку на соответствие требованиям ПДД и стандартам безопасности.

Ниже представлен перечень авторитетных ресурсов, содержащих детальные инструкции по самостоятельной установке ДХО с использованием генератора или реле. При выполнении работ сверяйтесь с официальной документацией вашего автомобиля.

Техническая литература и веб-ресурсы

• Руководства по ремонту конкретных моделей авто (раздел "Электрооборудование")
• ГОСТ Р 41.48-2004 "Единообразные предписания по сертификации транспортных средств"
• Специализированные форумы автомобильных электриков (Drive2, AutoClub)
• Учебные пособия по автоэлектрике ("Электрооборудование автомобилей" В.В. Головин)
• Видеоинструкции от сертифицированных автоэлектриков на видеоплатформах
• Производители реле и блоков управления ДХО (технические спецификации и мануалы)
• Энциклопедии схемотехники автомобильных осветительных систем

Видео: Как Подключить Дневные Ходовые Огни Через Реле Без Кнопки.


• Создание, конструкция и возможности комплекса «Скорпион 2М»

• Peugeot 2008, 3008, 4008 2008 года - модели, технические данные и стоимость (фото)

• Отзывы о независимой экспертизе авто после аварии - оценка ущерба
