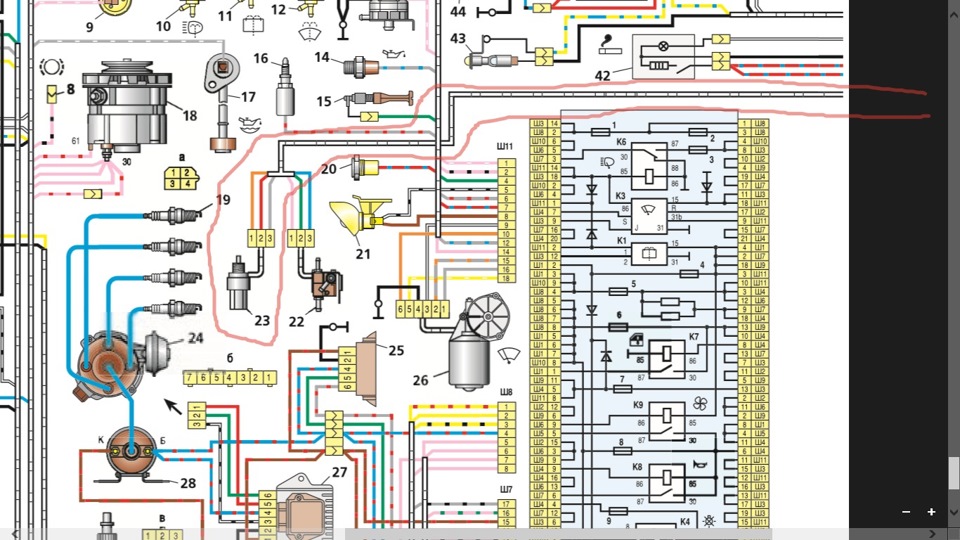

Схема проводки ВАЗ 2109 - монтаж и советы
Статья обновлена: 18.08.2025
Понимание электросхемы автомобиля ВАЗ 2109 является критически важным для безопасной эксплуатации, самостоятельного ремонта или модернизации электрооборудования.
Данная статья детально разберет ключевые особенности монтажа проводки "девятки", выделит типичные проблемные узлы и предоставит практические рекомендации по диагностике и правильной установке элементов.
Необходимые материалы и инструменты для замены проводки
Замена штатной электропроводки ВАЗ 2109 требует тщательного подбора комплектующих и специализированных инструментов. Использование некачественных материалов или неподходящего оборудования может привести к нестабильной работе электросистемы и риску возгорания.
Полный комплект проводов с заводской цветовой маркировкой обязателен для корректного монтажа. Дополнительные расходные элементы обеспечивают защиту соединений и надежную фиксацию жгутов.
Материалы:
- Готовый комплект проводки для ВАЗ 2109 (соответствующий году выпуска авто)
- Медные провода для ремонта/удлинения (сечение 0.75-4 мм²)
- Термоусадочные трубки (разных диаметров)
- Изолента ПВХ и хлопчатобумажная
- Набор автомобильных предохранителей
- Нейлоновые стяжки и пластиковые клипсы для крепления
- Клеммы типа "мама"/"папа", колодки, обжимные гильзы
- Диэлектрическая смазка для контактов
Инструменты:
- Набор отверток (шлицевые, крестовые, индикаторная)
- Кусачки-бокорезы, стриппер для снятия изоляции
- Кримпер для обжима клемм
- Мультиметр с режимом прозвонки
- Паяльник с припоем и флюсом
- Фен для термоусадки
- Гаечные ключи (набор рожковых и торцевых)
- Перчатки и защитные очки
Порядок прокладки силовых кабелей в салоне автомобиля
Перед началом работ обесточьте бортовую сеть, отсоединив клемму «минус» от аккумулятора. Демонтируйте элементы салонной обшивки (панели приборов, пороги, облицовку тоннеля) для доступа к штатным кабель-каналам и точкам крепления. Очистите посадочные места от грязи и оцените состояние заводской проводки.
Используйте только медные провода с сечением, соответствующим нагрузке потребителя (минимально 1.5 мм² для цепи зажигания, 2.5–4 мм² для силовых агрегатов). Проложите новые линии параллельно штатным жгутам, избегая пересечений и контакта с подвижными элементами. Фиксируйте кабели пластиковыми хомутами через каждые 15–20 см, исключая провисание.
Ключевые этапы монтажа
- Трассировка питания:
- От аккумулятора к салону – через штатное отверстие в моторном щите с установкой резинового уплотнителя.
- По левому порогу – к блоку предохранителей и замку зажигания.
- Под панелью приборов – к прикуривателю, магнитоле, контроллерам.
- Подключение потребителей:
- Через отдельные предохранители номиналом на 15–20% выше тока нагрузки.
- С обязательной герметизацией точек соединения термоусадкой.
- Заземление:
- Кузовные точки – очищенные от краски болты на центральном тоннеле или стойках.
- Сечение «массы» – равно силовому проводу.
| Контрольная точка | Параметры проверки |
|---|---|
| Изоляция | Отсутствие перегибов, задиров, контакта с острыми кромками |
| Крепление | Хомуты без перетяжки, расстояние до горячих узлов ≥10 см |
| Защита | Установка гофротрубок в зонах трения |
После монтажа подключите АКБ и проверьте цепи мультиметром на КЗ. Убедитесь в работе всех потребителей перед установкой обшивки. Избегайте прокладки кабелей под ковровым покрытием – это повышает риск повреждения и затрудняет диагностику.
Особенности подключения блоков фар и подкапотного оборудования
Подключение передних фар на ВАЗ 2109 требует внимания к распиновке колодок и соответствию проводов. Каждая фара соединяется отдельным разъемом с маркированными проводами: желтый отвечает за ближний свет, белый – за дальний, а черный – за массу. Клеммы должны быть очищены от окислов и плотно зафиксированы во избежание перегрева.
Подкапотное оборудование (генератор, стартер, датчики) подключается через жгут с обязательной защитой цепей предохранителями. Ключевые точки – клемма "30" генератора (толстый провод на АКБ), "масса" двигателя к кузову и герметизация разъемов датчиков. Нарушение изоляции вблизи выпускного коллектора недопустимо.
Критические нюансы монтажа
- Распределение нагрузок: Фары запитываются через реле (4 контактные, 12В), установленные в монтажном блоке. Прямое подключение к выключателю приведет к его перегоранию.
- Сечение проводов: Для фар – минимум 1.5 мм² (ближний) и 2.5 мм² (дальний). Питание стартера – 16 мм² без повреждений изоляции.
- Заземление: Обязательна дополнительная "коса" массы между кузовом и двигателем (сечение 6 мм²).
| Элемент | Цвет провода | Назначение |
|---|---|---|
| Ближний свет (левая фара) | Желтый | +12В после реле |
| Дальний свет (правая фара) | Белый | +12В после реле |
| Датчик температуры | Зеленый с черным | Сигнал на приборную панель |
| Генератор (вывод "В+") | Красный | Питание АКБ |
- Проверьте целостность колодок фар – трещины вызывают замыкание при попадании воды.
- Используйте термоусадку на соединениях возле двигателя.
- Фиксируйте жгуты пластиковыми хомутами, избегая контакта с подвижными частями.
