Схема распиновки щитка приборов ВАЗ-2110 - подробное описание

Статья обновлена: 18.08.2025

Понимание распиновки щитка приборов ВАЗ-2110 критически важно для диагностики неисправностей, замены датчиков или самостоятельного ремонта электрооборудования автомобиля.

Данное руководство содержит детальную схему подключения контактов приборной панели, расшифровку назначения каждого провода разъёма и цветовую маркировку цепей для точной идентификации.

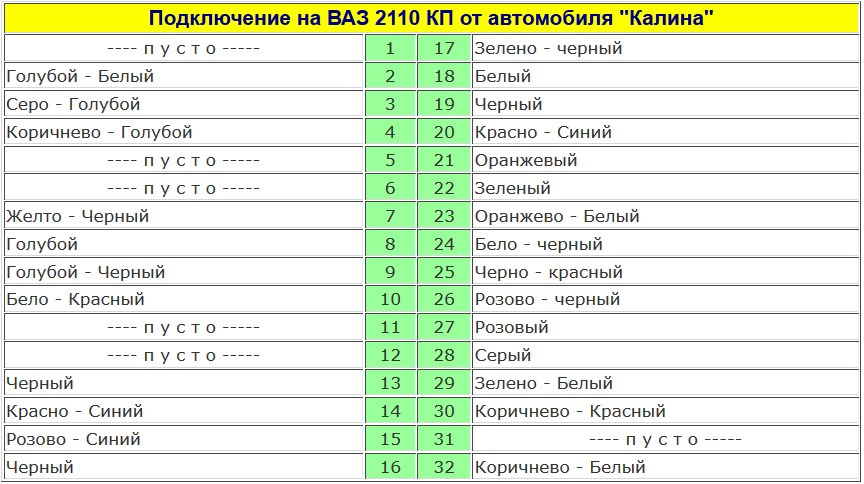

Распиновка колодки Х2: контакты управления дворниками

Колодка Х2 отвечает за управление стеклоочистителями и омывателем лобового стекла. Она содержит 8 контактов, из которых задействованы только первые пять для функций дворников. Остальные контакты (6-8) в данной цепи не используются.

Основные цепи включают питание, управление скоростями стеклоочистителей, активацию омывателя и общую массу. Ниже приведена детализация назначения каждого контакта.

Назначение контактов

Контакт	Цвет провода	Назначение
1	Красный	+12В постоянное питание (через предохранитель F4)
2	Голубой	Управление мотором омывателя (+12В при активации)
3	Серый	Включение 1-й скорости (масса при активации)
4	Синий	Включение 2-й скорости (масса при активации)
5	Чёрный	Масса (общий провод)
6-8	-	Не задействованы

Принцип работы: Подача массы на контакт 3 включает медленный режим дворников, на контакт 4 – быстрый режим. Активация контакта 2 напряжением +12В запускает мотор омывателя. Питание электродвигателя стеклоочистителя осуществляется через отдельную цепь.

Важно: При диагностике проверяйте целостность проводов и надёжность соединений на контактах 1 (питание) и 5 (масса) – их неисправность парализует всю систему. Коррозия контактов – частая причина сбоев в работе дворников.

Цветовая маркировка проводов для спидометра

Электрическая схема спидометра ВАЗ-2110 использует строгую цветовую маркировку проводов для идентификации их функций. Каждый провод отвечает за передачу конкретного сигнала или питания к узлу.

Правильное распознавание цветов критически важно при диагностике неисправностей, замене датчика скорости или ремонте проводки. Ошибки в подключении приведут к некорректным показаниям или полному отказу спидометра и одометра.

Расшифровка основных проводов

Стандартная маркировка для комбинации приборов ВАЗ-2110 включает следующие цвета:

• Красный провод: Постоянное питание +12В (подключается к замку зажигания).
• Черный провод: Масса ("минус") – обеспечивает заземление цепи.
• Синий провод: Сигнальный вход от датчика скорости (ДС). Передает импульсы для расчета скорости и пробега.
• Желтый провод: Питание +12В для подсветки шкалы спидометра (активируется вместе с габаритными огнями).

Цвет провода	Назначение	Куда подключается
Красный	Основное питание	Зажигание (ACC+)
Черный	Масса	Кузов автомобиля
Синий	Сигнал ДС	Датчик скорости (выход)
Желтый	Подсветка	Выключатель освещения

Важно! Цвета могут незначительно отличаться в зависимости от года выпуска авто или замены жгута. Всегда проверяйте схему конкретного автомобиля тестером перед подключением.

Подключение тахометра: схемы и диагностика

Подключение тахометра на ВАЗ-2110 требует точного соблюдения схемы, так как некорректное соединение проводов приводит к ложным показаниям или полному отказу устройства. Основной сигнал берется с катушки зажигания, а питание и подсветка интегрируются в общую электросеть щитка приборов через колодку распиновки.

Обязательно проверьте целостность проводки перед монтажом: обрыв цепи, окисление контактов или короткое замыкание – частые причины сбоев. Убедитесь, что модель тахометра совместима с системой зажигания автомобиля (для ВАЗ-2110 актуальны аналоговые приборы с импульсным входом).

Схемы подключения

Стандартное соединение через колодку щитка приборов:

• Сигнальный провод (вход импульсов): Подключается к контакту "К" катушки зажигания (вывод первичной обмотки). Цвет провода на штатной колодке – коричневый.
• Питание +12В: Вывод "+" тахометра соединяется с колодкой приборной панели (контакт А12, питание при включенном зажигании, оранжевый провод).
• Масса: Черный провод на корпус (контакт А11 колодки, черный провод).
• Подсветка: Подключение к цепи габаритов через контакт А10 колодки (серый провод).

Функция	Контакт колодки щитка	Цвет провода
Сигнал (от катушки)	Нестандартный (прямая коммутация)	Коричневый
Питание +12V (зажигание)	A12	Оранжевый
Масса	A11	Черный
Подсветка	A10	Серый

Диагностика неисправностей

Если тахометр не работает или показывает некорректно:

1. Проверка сигнального провода: Тестером убедитесь в наличии импульсов (переменное напряжение 5-20В) на контакте "К" катушки при вращении стартера.
2. Контроль питания: Замерьте напряжение на контакте А12 колодки щитка при включенном зажигании. Отсутствие +12В указывает на обрыв или перегорание предохранителя F1 (7.5А).
3. Проверка массы: Прозвоните цепь между контактом А11 и кузовом автомобиля (сопротивление должно быть близко к 0 Ом).
4. Диагностика подсветки: Убедитесь в наличии +12В на контакте А10 при включенных габаритах.
5. Калибровка: При скачках стрелки или завышенных показателях проверьте надежность контакта на катушке зажигания и отсутствие наводок от ВВ-проводов.

При отсутствии импульсов с катушки диагностируйте модуль зажигания и датчик положения коленвала. Механические повреждения шкалы или обмотки стрелки требуют замены тахометра.

Контакты указателя уровня топлива: распиновка

Указатель уровня топлива на ВАЗ-2110 подключается через основной разъем приборной панели. Ключевые контакты отвечают за передачу сигнала от датчика в баке и управление лампой резерва.

Цепи проходят через 12-пиновый разъем Х1 (со стороны жгута проводов). Распиновка контактов, связанных с топливной индикацией, имеет строгое соответствие цветам проводов и функциональному назначению.

Номер контакта	Цвет провода	Назначение
1	Желтый	Лампа аварийного уровня топлива (резерв 5-7 литров)
2	Коричневый	Сигнальный провод от датчика уровня топлива

Примечания:

• Контакт №2 изменяет сопротивление в зависимости от положения поплавка датчика (90-100 Ом при полном баке, 280-290 Ом при пустом).
• Контакт №1 получает минус через датчик при активации лампы резерва.
• Общее питание приборной панели (+12V) и масса подводятся отдельно (контакты 10 и 12 разъема Х1).

Проводка датчика температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости (ДТОЖ) на ВАЗ-2110 подключён к комбинации приборов через два провода. Основная цепь проходит от контакта датчика до контактной группы щитка, обеспечивая передачу сигнала на указатель температуры. Параллельно сигнал дублируется в электронный блок управления (ЭБУ) для корректировки топливоподачи и управления вентилятором радиатора.

Центральный провод ДТОЖ маркирован коричнево-красным цветом (обозначение в схемах – КР) и соединён с контактом «12» на задней колодке приборной панели. Массовый провод – чёрный (Ч), подключается к кузову через ближайший болт крепления двигателя или ГБЦ. Обрыв или окисление в цепи приводят к некорректным показаниям указателя, ошибке Р0115/Р0116 в ЭБУ и нарушению работы системы охлаждения.

Распиновка и диагностика

Элемент цепи	Цвет провода	Контакт/привязка
Сигнальный выход ДТОЖ	Коричнево-красный (КР)	Колодка приборки: контакт «12»
Масса ДТОЖ	Чёрный (Ч)	Болт крепления ГБЦ/двигателя
Сигнал для ЭБУ	Серый (С)	Отпайка от провода КР, контакт «25» ЭБУ

Типовые неисправности проводки:

• Обрыв коричнево-красного провода – стрелка указателя лежит на нуле, ЭБУ фиксирует ошибку.
• Короткое замыкание на массу – стрелка зашкаливает в красную зону.
• Окисление контактов – плавающие показания указателя, ложные включения вентилятора.

Проверка цепи:

1. Отсоединить колодку от ДТОЖ и приборной панели.
2. Прозвонить мультиметром провод КР (ДТОЖ → контакт «12» приборки), сопротивление должно быть ~0 Ом.
3. Убедиться в отсутствии КЗ провода КР на кузов (сопротивление → ∞ при замере «провод–масса»).
4. Проверить целостность чёрного провода («масса» ДТОЖ → кузов).

Подсветка приборов: распиновка и замена ламп

Цепь подсветки щитка приборов ВАЗ-2110 запитана от габаритных огней через предохранитель F7 (7,5 А) и управляется ручкой освещения. Напряжение поступает на контакты колодок спидометра и приборной панели, распределяясь по лампам через токопроводящие дорожки.

При замене перегоревших лампочек W1,2W (тип T5) учитывайте цветовую маркировку проводов на разъемах. Для доступа к лампам необходимо демонтировать комбинацию приборов, отсоединив три колодки разъемов – синюю (Х1), белую (Х2) и черную (Х3).

Распиновка контактов подсветки

• Колодка Х1 (синяя):
  • Контакт 10 – +12В при включении габаритов (розовый провод)
  • Контакт 8 – Масса подсветки (черный провод)
• Колодка Х2 (белая):
  • Контакт 9 – Питание подсветки часов (розовый провод)

Позиция лампы	Назначение	Тип лампы
S1-S4	Подсветка шкал спидометра/тахометра	T5 1,2W
S5	Подсветка указателей давления/топлива	T5 1,2W
S6	Подсветка часов	T5 1,2W
S7-S10	Подсветка контрольных ламп	T5 1,2W

Порядок замены ламп:

1. Снимите минусовую клемму АКБ
2. Демонтируйте пластиковый кожух рулевой колонки
3. Открутите два винта крепления комбинации приборов
4. Аккуратно вытяните панель, отсоедините колодки Х1, Х2, Х3
5. С обратной стороны платы поверните ламподержатели против часовой стрелки
6. Установите новые лампы T5 (номинал 1,2W)

При установке проверяйте плотность прилегания токопроводящих контактов платы к ламподержателям. Не применяйте лампы повышенной мощности – это приводит к оплавлению пластика. После сборки включите габариты для проверки работоспособности всех секций подсветки.

Контакты для контрольных ламп давления масла

Контрольная лампа давления масла подключена к приборному щитку через разъем Х1 (черная колодка). Основные контакты расположены на шестой позиции разъема, отвечающей за сигнал от датчика аварийного давления.

Для корректной работы цепи требуется подключение к замку зажигания через предохранитель F3 (7.5 А), обеспечивающий питание лампы при включенном зажигании. Сигнальный провод от датчика замыкает цепь на массу при падении давления, активируя свечение лампы.

Распиновка контактов

Разъем	Контакт	Цвет провода	Назначение
Х1 (черный)	6	Коричневый	Сигнал от датчика давления масла
	10	Красно-черный	Питание +12V через замок зажигания

Ключевые элементы цепи:

• Датчик давления (установлен в блоке двигателя): замыкает контакт на массу при давлении ниже 0.4-0.8 кгс/см²
• Проводка: коричневый провод между Х1-6 и датчиком не должен иметь повреждений изоляции
• Массовый контакт: осуществляется через корпус датчика к блоку двигателя

Разъём сигнальной лампы аккумулятора

Данный разъём обеспечивает подключение контрольной лампы зарядки аккумуляторной батареи на приборной панели ВАЗ-2110. Он передает сигнал от генератора, информируя о наличии или отсутствии зарядного тока. Корректная работа этой цепи критична для своевременного обнаружения неисправностей в системе электрооборудования.

Разъём расположен на тыльной стороне комбинации приборов и состоит из двух контактов. При включении зажигания лампа должна кратковременно загораться, а после запуска двигателя – гаснуть при нормальном напряжении генератора. Нарушения в соединении вызывают постоянное свечение индикатора или его полное нерабочее состояние.

Распиновка контактов

Номер контакта	Назначение	Цвет провода
1	+12В от замка зажигания	Серый
2	Сигнальный провод к клемме "D" генератора	Коричневый

Для диагностики цепи выполните замеры мультиметром: при включенном зажигании на контакте 1 должно быть +12В относительно массы. Контакт 2 при работающем двигателе показывает напряжение ниже 1В при исправном генераторе. Проверьте целостность проводов и отсутствие окислов в разъёме.

Основные неисправности включают:

• Обрыв коричневого провода к генератору – лампа не загорается при включении зажигания
• Короткое замыкание на массу – постоянное свечение индикатора
• Окисление контактов – хаотичное срабатывание лампы

Схема подключения индикатора заряда

Индикатор заряда аккумулятора на панели приборов ВАЗ-2110 связан с работой реле-регулятора и генератора. Принцип его функционирования основан на разнице потенциалов между клеммами генератора и аккумуляторной батареи. Контрольная лампа загорается при включении зажигания и гаснет после запуска двигателя, сигнализируя о начале зарядки АКБ.

При возникновении неисправности в цепи зарядки (обрыв ремня генератора, поломка диодного моста или регулятора напряжения) индикатор активируется повторно. Это требует немедленной диагностики системы, так как дальнейшая эксплуатация автомобиля приведет к разряду аккумулятора. Для проверки цепи потребуется мультиметр и схема подключения.

Распиновка и подключение

Контактная группа индикатора заряда на приборном щитке ВАЗ-2110 включает:

• Клемма "Генератор" – соединяется с выводом "D+" реле-регулятора через синий провод
• Клемма "Масса" – подключается к кузову автомобиля черным проводом
• Клемма "Питание" – запитывается от замка зажигания через предохранитель F3 (15А) оранжевым проводом

Цвет провода	Назначение	Куда подключается
Синий	Сигнальный	Клемма "D+" генератора
Черный	Масса	Кузов автомобиля
Оранжевый	Питание +12V	Замок зажигания (через предохранитель)

Последовательность проверки при неисправности:

1. Измерить напряжение на клеммах АКБ при работающем двигателе (норма: 13.6–14.2V)
2. Проверить целостность предохранителя F3 в монтажном блоке
3. Протестировать сопротивление между выводом "D+" генератора и контактом индикатора
4. Убедиться в отсутствии окисления на клеммах аккумулятора и массовых точках

Важно: Постоянное горение лампы при работающем двигателе указывает на отсутствие зарядки, а ее мигание – на нестабильную работу генератора. В обоих случаях требуется проверка диодного моста и реле-регулятора.

Распиновка для контрольной лампы «CHECK ENGINE»

Лампа «CHECK ENGINE» активируется электронным блоком управления (ЭБУ) при обнаружении неисправностей в системах двигателя. Её управляющий сигнал поступает с контроллера через отдельный проводник, подключенный к щитку приборов. При включении зажигания лампа должна кратковременно загореться для проверки исправности цепи.

На ВАЗ-2110 провод управления лампой подключается к 9-контактной колодке (Х1) щитка приборов. Целевой контакт имеет фиксированное расположение и цветовую маркировку провода, что упрощает диагностику и ремонт цепи.

Схема подключения

Локация	Номер контакта	Цвет провода
Колодка Х1 щитка приборов	9	Серо-красный
Колодка ЭБУ	13	Серо-красный

Особенности подключения:

• Провод идёт напрямую от контакта №9 колодки Х1 к контакту №13 колодки ЭБУ
• При замене ЭБУ необходимо сверять распиновку: конфигурация может отличаться у контроллеров Январь 5.1, Bosch M7.9.7 и GM ISFI-2S
• Отсутствие свечения при включении зажигания указывает на:
  • Обрыв серо-красного провода
  • Перегорание лампы
  • Окисление контактов в колодках

Подключение индикатора ручного тормоза

Индикатор ручного тормоза на панели приборов ВАЗ-2110 активируется при замыкании контактов датчика, расположенного на кронштейне рычага стояночного тормоза. Цепь питания лампы проходит через контактную группу щитка приборов и замыкается на "массу" при поднятии ручника. Отсутствие свечения при включенном тормозе указывает на обрыв в цепи или неисправность датчика.

Перед началом работ обязательно снимите клемму с аккумулятора для предотвращения короткого замыкания. Подготовьте мультиметр для прозвонки цепи, отвертку с крестовым наконечником и схему электропроводки вашей модификации автомобиля. Убедитесь в исправности лампы подсветки (тип W1.2W) в гнезде панели приборов.

Порядок подключения

1. Отсоедините разъем Х1 (20-контактный) от задней части комбинации приборов
2. Найдите контакт №18 в колодке разъема (ориентируйтесь по нумерации на корпусе)
3. Проверьте соответствие цвета провода: стандартно – коричневый
4. Прозвоните цепь: один щуп мультиметра – на контакт №18, второй – на клемму датчика ручника
5. При поднятом рычаге тормоза прибор должен показать сопротивление 0-2 Ом
6. Зафиксируйте провод в разъеме до характерного щелчка фиксатора
7. Подключите АКБ и выполните тест: лампа загорается только при активированном ручнике

Элемент цепи	Параметры	Примечание
Контакт щитка приборов	№18 (X1)	20-пиновый разъем
Цвет провода	Коричневый	От датчика до панели
Датчик ручника	Контактный	На кронштейне под торпедо
Напряжение в цепи	12V	Через предохранитель F1 (10А)

Критично: При замене датчика ручника отрегулируйте его положение – контакты должны замыкаться исключительно при полностью поднятом рычаге. Проверьте отсутствие окислов на клеммах датчика и надежность крепления его корпуса к кузову (обязателен контакт с "массой").

Если индикатор горит постоянно независимо от положения ручника, диагностируйте залипание контактов датчика или КЗ коричневого провода на кузов. При отсутствии свечения проверьте целостность предохранителя F1, исправность лампы и отсутствие обрыва между контактом №18 и датчиком.

Контакты сигнала поворота на щитке приборов

На комбинации приборов ВАЗ-2110 сигналы поворота отображаются через отдельные лампы (ЛС-1 и ЛС-2), подключенные к монтажному блоку. Контакты для управления индикацией расположены на задней части щитка в разъёме Х1.

Электрическая схема использует следующие ключевые точки подключения: провод питания (+12V при активации поворота) подводится к клемме "Габариты", а управляющие сигналы от реле поворотов поступают через конкретные пины разъёма.

Распиновка разъёма Х1

Контакты, отвечающие за индикацию поворотов:

• Контакт Х1/11 (Зелёный провод) – правый поворот
• Контакт Х1/12 (Синий провод) – левый поворот

При включении поворота соответствующая клемма получает +12V от реле-прерывателя через монтажный блок. Масса ламп обеспечивается через общий провод (чёрный), подключённый к кузову.

Диагностика неисправностей

Проблема	Возможная причина
Индикатор не мигает	Обрыв провода (Х1/11 или Х1/12), перегоревшая лампа, неисправное реле
Мигает слишком быстро	Перегорела одна из ламп в цепи (самого индикатора или внешних повторителей)
Горит постоянно	Короткое замыкание на +12V, неисправность реле-прерывателя

Для проверки цепи используйте мультиметр: наличие +12V на контактах Х1/11 или Х1/12 при активированном повороте подтверждает исправность проводки до щитка.

Распиновка лампы габаритного света

Лампы габаритного света в щитке приборов ВАЗ-2110 расположены на спидометре и тахометре. Они обеспечивают подсветку шкал при включении наружных габаритных огней. Каждая лампа оснащена двумя контактами для подключения к электросети автомобиля.

Центральный контакт лампы является плюсовым (+12V), а боковой контакт (цоколь) соединён с массой. Питание подаётся через монтажный блок при активации подрулевым переключателем.

Цвета проводов и назначение

Контакт лампы	Назначение	Цвет провода
Центральный	Плюс (+12V)	Коричневый
Боковой (цоколь)	Масса (GND)	Чёрный

Порядок диагностики неисправности:

1. Проверьте целостность нити накала лампы мультиметром
2. Убедитесь в наличии +12V на коричневом проводе при включённых габаритах
3. Прозвоните чёрный провод на отсутствие обрыва до кузова
4. Осмотрите патрон на предмет окисления контактов

При замене используйте лампы типа АМН12-5-1 (12V, 5W). Устанавливайте колбу до характерного щелчка, контролируя совмещение центрального контакта с плюсовым проводом.

Цепь подключения индикатора дальнего света

Индикатор дальнего света на приборной панели ВАЗ-2110 активируется при включении соответствующего режима фар. Основной управляющий сигнал поступает от подрулевого переключателя света через монтажный блок. Лампа индикатора запитана напрямую от цепи габаритных огней, а второй контакт подключен к управляющему проводу, который при активации дальнего света замыкается на массу.

Ключевым элементом цепи является сине-красный провод (обозначение в схеме – синий с красной полосой), идущий от разъема панели приборов к монтажному блоку и далее к переключателю света. При срабатывании реле дальнего света этот провод соединяется с кузовом, создавая замкнутую цепь для индикатора через предохранитель F7 (10А), защищающий общую цепь освещения.

Компоненты цепи

1. Лампа индикатора HL1 на щитке приборов (мощность 1.5 Вт)
2. Предохранитель F7 (10А) в монтажном блоке
3. Реле дальнего света (реле K5 в монтажном блоке)
4. Подрулевой переключатель света (контактная группа X1)
5. Разъем Х1 приборной панели (контакт 10)

Распиновка контактов для диагностики:

Элемент	Контакт/Обозначение	Цвет провода	Назначение
Разъем панели (Х1)	10	Синий с красной полосой	Управление индикатором (масса)
Монтажный блок	Гнездо реле K5	Синий с красной полосой	Сигнал от переключателя
Переключатель света	Клемма "Дальний свет"	Синий с красной полосой	Замыкание на массу при активации

Сигнальные лампы ремня безопасности: схема

Сигнальная лампа ремня безопасности на приборной панели ВАЗ-2110 активируется при включении зажигания и гаснет после пристегивания водительского ремня. Основной функцией является напоминание о необходимости фиксации ремня, что напрямую связано с системой безопасности автомобиля.

Управление лампой осуществляется через контактную группу замка ремня безопасности. При разомкнутом замке цепь замыкается на массу, что приводит к свечению индикатора. Датчик представляет собой простой механический переключатель, встроенный в язычок замка ремня.

Электрическая схема подключения

Цепь сигнальной лампы (обозначение на щитке приборов: □ Человек с ремнём) работает по следующему принципу:

1. Питание +12В подается через предохранитель F3 (7.5А) в монтажном блоке.
2. Напряжение поступает на лампу КМ в комбинации приборов.
3. Выход с лампы подключен проводом (чёрный с красной полосой) к контакту 1 замка ремня безопасности.
4. Контакты 2 и 3 замка соединены с кузовом (массой).

Элемент цепи	Цвет провода	Куда подключен
Питание лампы	Оранжевый	Предохранитель F3 (монтажный блок)
Выход с лампы	Чёрный с красной полосой	Контакт 1 замка ремня
Масса	Чёрный	Кузов (через контакты 2/3 замка)

Важно: При постоянно горящей или неработающей лампе проверяйте:

• Целостность предохранителя F3
• Окисление контактов в колодке замка ремня
• Механическую поломку язычка замка
• Короткое замыкание/обрыв провода массы

Разъёмы для звукового сигнала предупреждений

На щитке приборов ВАЗ-2110 звуковой сигнализатор предупреждений интегрирован в комбинацию приборов и подключается через колодки жгута проводов. Основная задача элемента – подача прерывистого звукового сигнала при активации критических предупреждений (низкий уровень тормозной жидкости, включенный стояночный тормоз при движении, неисправность генератора). Источником звука служит пьезоэлектрический излучатель, установленный на печатной плате приборной панели.

Подключение сигнализатора осуществляется через фиксированные контакты на задней части комбинации приборов. Питание и управление сигналом реализованы по двум независимым цепям: постоянное напряжение +12В подается через защитный предохранитель, а управляющий импульс поступает от соответствующих датчиков или контроллеров через транзисторные ключи. Замыкание цепи управления на массу активирует звуковое оповещение.

Распиновка и назначение контактов

Для подключения используются контакты в колодке Х1 (основной разъем комбинации приборов):

• Контакт 11 (Желтый провод) – Постоянное питание +12В от предохранителя F7 (10А) монтажного блока. Обеспечивает работу звукового модуля.
• Контакт 10 (Черно-белый провод) – Управляющий сигнал от контроллера стояночного тормоза. При замыкании на массу (ручник поднят) активирует звук.
• Контакт 4 (Оранжевый провод) – Сигнал от датчика уровня тормозной жидкости. Замыкание на массу (низкий уровень) включает сигнализацию.
• Контакт 5 (Серый провод) – Управление от контрольной лампы заряда АКБ. Активирует звук при падении напряжения в бортовой сети (неисправность генератора).

Общая масса для цепей управления обеспечивается через:

Контакт 9

Черный провод

Постоянное соединение с кузовом (масса)

Важно: Непрерывный сигнал или его отсутствие при срабатывании предупреждений указывает на обрыв цепи, окисление контактов, выход из строя пьезоизлучателя или неисправность реле контроля (для генератора). Проверку начинают с тестирования напряжения на контакте 11 колодки Х1 и целостности массового соединения.

Подключение электронного одометра

Электронный одометр на ВАЗ-2110 подключается к комбинации приборов через отдельный разъем или группу контактов на задней панели щитка. Требует подачи питания, заземления и соединения с датчиком скорости для корректного отображения пробега. Распиновка варьируется в зависимости от года выпуска и модификации панели.

Обязательно сверяйтесь со схемой конкретной приборной панели перед подключением. Неправильная коммутация может вызвать сбои в работе одометра, повреждение электронных компонентов или ошибки в показаниях спидометра. Провода прокладываются в жгуте вдоль рулевой колонки с фиксацией стяжками.

Порядок подключения проводов

1. Отключите минусовую клемму аккумулятора для обесточивания системы.
2. Снимите защитную крышку рулевой колонки и декоративный кожух приборной панели.
3. Найдите на задней стенке щитка приборов разъем для электронного одометра (обычно обозначен как "ODO" или "Спидометр-одометр").
4. Соедините провода согласно распиновке:

   Контакт разъема	Назначение	Цвет провода
   1	+12V (питание)	Желтый
   2	Сигнал датчика скорости	Черно-белый
   3	Земля (GND)	Черный
   4	Контроль лампы подсветки	Серо-красный

5. Подключите сигнальный провод к датчику скорости на КПП (провод черно-белого цвета).
6. Зафиксируйте разъем в посадочном гнезде до щелчка.
7. Подайте питание на АКБ и проверьте работу:
   • Показания пробега при включении зажигания
   • Синхронность изменения данных при движении
   • Работу подсветки дисплея

При отсутствии сигнала от датчика скорости проверьте целостность провода от КПП до щитка и сопротивление датчика (номинал 200-250 Ом). Убедитесь в отсутствии окисления на клеммах разъема и колодке датчика. Для калибровки показаний может потребоваться корректор одометра.

Контакты часов и бортового компьютера

Электронные часы и бортовой компьютер (БК) подключены к щитку приборов через единый разъем, обеспечивающий питание, обмен данными с датчиками и управление подсветкой. Неправильное соединение контактов вызывает сбои в отображении информации, произвольное отключение устройств или некорректную работу кнопок управления.

При диагностике проблем в первую очередь проверяйте целостность проводов на участке между разъемом щитка приборов и колодкой БК/часов, уделяя внимание качеству пайки и отсутствию окислов. Используйте мультиметр для прозвонки цепи "массы" и напряжения +12V при включенном зажигании.

Распиновка колодки подключения (типовая схема)

Номер контакта	Цвет провода	Назначение
1	Чёрный	Масса (GND)
2	Красный	+12V после зажигания (через предохранитель F3)
3	Коричневый	Сигнал датчика уровня топлива
4	Серый	Управление подсветкой (через реостат)
5	Синий	Данные CAN-шины (для БК с CAN-интерфейсом)

Важные особенности распиновки:

• Контакты 1 и 2 критичны для базовой работоспособности: при их обрыве устройства полностью не включаются.
• Провод подсветки (контакт 4) использует ШИМ-сигнал: низкое напряжение вызывает тусклое свечение дисплея.
• Для моделей без CAN-шины контакт 5 может быть задействован под аналоговый сигнал (например, тахометра).

Типовые неисправности и проверка:

1. При отсутствии питания на контакте 2 проверьте предохранитель F3 (15А) в монтажном блоке.
2. Плавающие показания БК/часов свидетельствуют о плохой "массе" (контакт 1): зачистите точку заземления кузова.
3. Отсутствие реакции на кнопки управления часто вызвано обрывом в шлейфе между БК и часами.

Распиновка системы аварийной сигнализации

Система аварийной сигнализации на ВАЗ-2110 управляется реле типа 494.3747, расположенным в монтажном блоке предохранителей. Основные компоненты включают кнопку активации на приборной панели, реле-прерыватель и проводку, соединяющую систему с указателями поворотов, питанием и массой.

Принцип работы основан на замыкании цепи через кнопку, что активирует реле. Реле попеременно подает напряжение на левую и правую группы ламп поворотников через отдельные выходы. Ниже приведена детализированная распиновка контактов.

Распиновка реле и кнопки аварийки

Компонент	Контакт	Назначение	Цвет провода
Реле (494.3747)	1	+12В постоянного питания (от предохранителя F16)	Красно-белый
	2	Управляющий сигнал (масса от кнопки)	Сине-черный
	3	Выход на левые поворотники (передний/задний/боковой)	Желтый
	4	Выход на правые поворотники (передний/задний/боковой)	Зеленый
	5	Масса кузова	Черный
Кнопка	1	+12В (питание подсветки)	Красно-белый
	2	Управление реле (масса при нажатии)	Сине-черный
	3	Масса подсветки	Черный

При активации аварийной сигнализации кнопка замыкает контакт 2 реле на массу, запуская прерыватель. Реле коммутирует напряжение с контакта 1 на выходы 3 (левая группа) и 4 (правая группа) с частотой ~1.5 Гц. Подсветка кнопки питается через отдельную цепь с контактов 1 (+12В) и 3 (масса).

Контакт массы приборной панели на кузов

Контакт массы приборной панели на кузове автомобиля ВАЗ-2110 обеспечивает электрическое заземление для корректной работы всех электронных компонентов щитка приборов. Этот элемент критически важен для стабильности цепи, предотвращения сбоев в показаниях приборов и устранения помех.

На ВАЗ-2110 основной контакт массы панели расположен под торпедой со стороны водителя. Он крепится к кузову болтом М6 через специальную площадку с резьбовым отверстием, обеспечивая надежное соединение. Фиксатор провода массы выполнен в виде кольцевой клеммы (маркировка "31" на схемах), которая монтируется под болт.

Особенности подключения и диагностики

Типичные проблемы: Окисление контактной площадки, ослабление крепежного болта или обрыв провода приводят к:

• Самопроизвольному затуханию подсветки приборов
• Скачкам показаний тахометра/указателя температуры
• Отказу отдельных индикаторов (например, лампы давления масла)
• Некорректной работе стрелочных приборов

Порядок обслуживания:

1. Снять декоративный кожух под рулевой колонкой
2. Найти точку крепления (металлический "лепесток" на кузове за блоком предохранителей)
3. Очистить контактные поверхности от коррозии металлической щеткой
4. Обработать площадку и клемму токопроводящей смазкой
5. Затянуть болт с моментом 8-10 Н·м

Параметр	Значение
Сечение провода массы	1.5-2.5 мм²
Цвет изоляции	Черный (иногда черно-белый)
Дополнительные точки заземления	Крепление панели к кузову (2 болта по краям)

Важно: При установке нештатной аудиосистемы или дополнительного оборудования избегайте подключения к этой точке массы – используйте отдельный провод к кузову. Нарушение целостности контакта может вызвать паразитные токи в цепи приборов.

Проводка датчика уровня тормозной жидкости

Датчик уровня тормозной жидкости расположен в бачке главного тормозного цилиндра. Он представляет собой поплавковый выключатель, который замыкает контакты при падении уровня жидкости ниже критической отметки.

Электрическая цепь датчика включает два провода: один подключен к контрольной лампе на приборной панели, второй – к "массе". При замыкании контактов внутри бачка цепь замыкается, и лампа-индикатор загорается.

Схема подключения и распиновка

Проводка к датчику состоит из двух контактов:

• Коричневый провод – подключается к клемме "31" (масса)
• Оранжевый с чёрной полосой – сигнальный провод, ведущий к индикатору на щитке приборов

Цвет провода	Назначение	Куда подключается
Коричневый	Масса	Кузов автомобиля
Оранжево-чёрный	Сигнальный	Контакт "5" колодки щитка приборов

Для диагностики неисправностей:

1. Отсоедините колодку от датчика и замкните контакты перемычкой
2. При включенном зажигании индикатор должен загореться
3. Если лампа не реагирует – проверьте целостность проводов и контакты в колодке щитка приборов

Короткое замыкание в оранжево-чёрном проводе вызывает постоянное свечение индикатора, даже при нормальном уровне жидкости. Обрыв цепи приводит к отсутствию сигнала при критическом падении уровня.

Схема подключения ручного тормоза

Датчик включения стояночного тормоза на ВАЗ-2110 расположен на кронштейне ручника под центральным тоннелем. Он представляет собой механический выключатель, активируемый при поднятии рычага. При замыкании контактов сигнал передается на комбинацию приборов для включения контрольной лампы.

Электрическая цепь датчика работает по принципу замыкания на массу. При поднятом рычаге контакты датчика соединяются с кузовом автомобиля, замыкая цепь лампы ручного тормоза на приборной панели. При опускании рычага контакты размыкаются, и лампа гаснет.

Распиновка и подключение

Контакт датчика	Цвет провода	Назначение
1	Черный	Постоянное соединение с массой кузова
2	Серый с красной полосой	Сигнальный провод к лампе (контакт 9 колодки щитка приборов)

Особенности цепи: Лампа ручного тормоза питается через предохранитель F1 (5А) и одновременно подключена к датчику уровня тормозной жидкости. Это объясняет срабатывание индикатора при двух условиях:

• Активация ручного тормоза
• Падение уровня тормозной жидкости ниже минимума

Типовые неисправности:

1. Обрыв черного провода на массу
2. Окисление контактов датчика
3. Механический износ кнопки выключателя
4. Перегорание лампы в щитке приборов

Контакты передних противотуманных фар

Управление передними противотуманными фарами (ПТФ) на ВАЗ-2110 осуществляется через колодку Х2 щитка приборов. Ключевой контакт отвечает за подачу сигнала на реле ПТФ и активацию контрольной лампы на панели. Электрическая цепь защищена предохранителем F7 (15А) в монтажном блоке.

Цветовая маркировка проводов строго стандартизирована. Нарушение схемы подключения может привести к выходу из строя реле, перегоранию предохранителя или ложному срабатыванию контрольной лампы. Проверяйте целостность изоляции и плотность посадки клемм.

Распиновка контактов

Колодка	Контакт	Назначение	Цвет провода
Х2 (16-pin)	5	Управляющий сигнал для реле ПТФ и индикатора	Синий с чёрной полосой (СЧ)

Особенности подключения:

• Контакт Х2/5 получает +12В при активации подрулевым переключателем
• Напряжение проходит через контрольную лампу щитка приборов (мощность 1.5W)
• Цепь замыкается на массу через кузов автомобиля (точка G1.3 возле аккумулятора)

Индикаторы задних противотуманных фонарей

Данный индикатор на щитке приборов ВАЗ-2110 загорается оранжевым или красным светом при активации задних противотуманных фар. Он напрямую связан с кнопкой включения ПТФ в салоне и позволяет визуально контролировать работу осветительного прибора без необходимости выхода из автомобиля. Светодиод или лампа индикатора расположены на печатной плате комбинации приборов в секторе предупреждающих сигналов.

Электрически цепь управления индикатором подключена параллельно цепи питания самих противотуманных фонарей. При подаче напряжения на лампы ПТФ через реле и предохранитель F12 (10А), ток поступает и на контактную площадку индикатора. Распиновка разъема комбинации приборов для данного сигнала:

Цвет провода	Контакт на разъеме	Назначение
Коричневый	X1/8	Масса индикатора
Синий с черным	X1/11	Питание +12В при включении ПТФ

Диагностика неисправностей

Типичные проблемы, связанные с индикатором:

• Индикатор не загорается при работающих ПТФ: перегорание светодиода/лампы, обрыв провода между контактом X1/11 и реле ПТФ, окисление разъемов
• Постоянное свечение при выключенных фонарях: замыкание сине-черного провода на "+", неисправность кнопки или реле
• Слабая яркость: плохой контакт в колодке X1, повышенное сопротивление на участке цепи

Для проверки цепи индикатора необходимо тестером замерить напряжение между контактом X1/11 и массой автомобиля при включенных ПТФ. Отсутствие напряжения указывает на проблему в цепи питания до комбинации приборов. Наличие напряжения 12В при неработающем индикаторе подтверждает неисправность самой панели.

Лампа уровня омывающей жидкости: схема

Контроль уровня омывающей жидкости на ВАЗ-2110 осуществляется через датчик, установленный в бачке омывателя. При снижении объема жидкости ниже минимальной отметки замыкается контактная группа датчика, что активирует сигнальную лампу на приборной панели. Основные компоненты цепи: сам датчик, контрольная лампа (обозначенная символом лобового стекла с каплей), предохранитель и блок управления.

Электрическая схема подключения лампы включает последовательное соединение элементов. Напряжение от замка зажигания поступает через предохранитель F7 (10А) на контакт «54» блока управления приборной панели. При срабатывании датчика цепь замыкается – ток проходит через лампу, обеспечивая ее свечение. Неисправности чаще всего вызваны окислением контактов датчика, перегоранием предохранителя или повреждением проводки.

Ключевые элементы схемы:

• Датчик уровня: Поплавковый механизм в бачке омывателя (коричневый провод на массу, синий – к приборной панели).
• Лампа сигнализатора: Установлена в комбинации приборов (маркировка «㊉❖»).
• Предохранитель F7: Защищает цепь (10А, расположен в монтажном блоке салона).
• Блок управления щитком приборов: Обрабатывает сигнал датчика через контакт «54» разъема.

Цвет провода	Назначение	Точка подключения
Синий	Сигнальный от датчика	Контакт «54» блока приборов
Коричневый	Масса датчика	Кузов автомобиля
Красный/белый	Питание +12V	Через F7 к замку зажигания

Примечание: При ложном срабатывании лампы проверьте чистоту контактов датчика – загрязнения могут создавать ложную цепь. Для диагностики цепи отсоедините разъем датчика при включенном зажигании: если лампа гаснет – причина в датчике или бачке.

Подключение внештатных сигнальных ламп

Для интеграции дополнительных индикаторов (например, сигнализации ГУР, блокировки дифференциала или предпускового подогрева) используйте свободные позиции на комбинации приборов. Подготовьте миниатюрные лампы типа Т5 (12В, 1.5-2Вт) с цоколем W2.1x9.5, совместимые с посадочными гнёздами панели.

Перед работами отключите минусовую клемму АКБ. Определите назначение лампы и оптимальное расположение на щитке – стандартные заглушки снимаются пинцетом. Обязательно включите в цепь предохранитель номиналом 5-7.5А.

Алгоритм подключения

1. Поиск управляющего сигнала:
   • Для ламп активации (включенный усилитель руля) используйте сигнал +12V с управляющего устройства
   • Для ламп аварии (перегрев, низкое давление) подключитесь к выходу датчика, размыкающему массу
2. Коммутация проводки:
   • Плюсовой провод лампы – к предохранителю, подключенному к ACC замка зажигания
   • Минусовой провод – к управляющему устройству или датчику (в зависимости от типа сигнализации)
3. Распиновка разъёмов: Используйте свободные контакты на колодках панели:

   Разъём	Свободный контакт	Тип сигнала
   X1 (зелёный)	11 (Бело-коричневый)	Масса
   X2 (синий)	9 (Оранжево-чёрный)	+12V

Важно: избегайте параллельного подключения к штатным лампам! Изолируйте провода термоусадкой, проверьте отсутствие КЗ перед подачей напряжения. Для индикаторов критичных систем (масло, тормоза) рекомендуется установка через реле.

Модификации разъёмов для рестайлинговых моделей

Рестайлинговые модели ВАЗ-2110 получили обновлённые разъёмы щитка приборов, адаптированные под новые электронные системы. Основные изменения коснулись конфигурации контактов, добавления дополнительных сигнальных линий и интеграции с иммобилайзером APS-6. Это потребовало пересмотра распиновки для совместимости с обновлённой бортовой электроникой.

Главное отличие – появление 20-контактного разъёма X2 вместо 16-контактного в базовых версиях. Разъём X1 сохранил 16-пиновую компоновку, но изменил назначение отдельных контактов. Добавлены цепи для контроля давления масла, диагностики иммобилайзера и управления подсветкой приборов через CAN-шину.

Основные изменения в конфигурации разъёмов

Ключевые модификации распиновки:

• В разъёме X1 (16-pin):
  • Контакт 2: +12V при включённом зажигании (вместо резерва)
  • Контакт 8: Датчик давления масла (новый сигнал)
  • Контакт 10: Сигнал тахометра (прямое подключение к ЭБУ)
• В разъёме X2 (20-pin):
  • Контакты 18-20: Интеграция с APS-6 (импульсный обмен данными)
  • Контакт 15: Управление подсветкой (ШИМ-регулировка)
  • Контакт 17: CAN-L (диагностическая шина)

Сравнение изменённых сигналов:

Разъём	Контакт	Дорестайлинг	Рестайлинг
X1	2	Резерв	IGN +12V
	8	─	Датчик масла
	10	Лампа CHECK	Тахометр
X2	15	Масса подсветки	ШИМ подсветки
	18	─	Immobilizer DATA
	20	─	Immobilizer STATUS

Дополнительно введён отдельный 4-пиновый диагностический разъём для иммобилайзера, расположенный за панелью приборов. Все модификации требуют проверки цветовой маркировки проводов, так как в ранних и поздних рестайлинговых партиях встречаются вариации.

Диагностика обрыва цепи через распиновку

Распиновка щитка приборов ВАЗ-2110 служит картой для отслеживания проводки. Она точно указывает назначение каждого контакта разъемов, что критично при поиске обрыва. Без этой информации диагностика превращается в хаотичную прозвонку проводов.

Обрыв цепи проявляется как отказ конкретного узла (например, неработающие указатели поворотов или спидометр). Используя распиновку, вы локализуете проверку до конкретных проводов и точек подключения, экономя время. Процесс требует мультиметра в режиме прозвонки/сопротивления.

Пошаговая методика проверки

Алгоритм выявления обрыва:

1. Определите проблемную цепь (например, не горит лампа давления масла) и найдите её контакты в схемах распиновки.
2. Подготовьте мультиметр: установите режим прозвонки (значок зуммера) или измерения сопротивления (Ω).
3. Отсоедините разъем щитка приборов и колодку датчика/исполнительного устройства (например, датчика давления масла).
4. Прозвоните цепь:
   • Один щуп мультиметра подключите к контакту на разъеме щитка приборов согласно распиновке.
   • Второй щуп – к соответствующему контакту разъема датчика/лампы/реле.
5. Оцените результат:
   • Зуммер звучит / сопротивление близко к 0 Ом: цепь цела – проверяйте датчики, предохранители, лампы.
   • Зуммер молчит / сопротивление "∞" (разрыв): обрыв в проводе между точками.
6. Локализуйте обрыв методом "промежуточных точек": проверяйте отрезки цепи (от щитка до промежуточного разъема, от разъема до датчика).

Пример цепи	Контакт на разъеме щитка (X1)	Куда ведет провод
Указатель уровня топлива	X1/8 (Желтый)	Датчик в топливном модуле
Сигнал тахометра	X1/11 (Коричневый)	Колодка ЭБУ двигателя (контакт 3)
Лампа заряда АКБ	X1/3 (Серый)	Вывод "IND" генератора

Критические нюансы: Всегда проверяйте обе линии цепи – "+" и "массу" (GND). Обрыв "массы" (часто контакт X2/1 или X2/2) вызывает те же симптомы, что и обрыв силового провода. Используйте эталонную "массу" кузова для проверки заземляющих цепей.

Проверка КЗ в контактах приборного щитка

Поиск короткого замыкания (КЗ) в проводке щитка приборов – критически важная процедура для предотвращения перегорания предохранителей, выхода из строя датчиков или даже возгорания. Локализация проблемы требует системного подхода и точного понимания распиновки разъемов.

Начинайте проверку только после снятия минусовой клеммы с АКБ и демонтажа щитка приборов. Вам потребуется мультиметр в режиме прозвонки или измерения сопротивления (Ом), схема распиновки контактов для вашей комплектации ВАЗ-2110, а также игольчатые щупы для доступа к разъемам.

Методика проверки на короткое замыкание

Выполняйте проверку поэтапно для каждого подозрительного участка цепи:

1. Отсоедините разъемы щитка приборов от штатной колодки автомобиля.
2. Снимите защитные крышки с тыльной стороны разъемов щитка для доступа к контактам.
3. Изучите схему распиновки, определите проверяемые контакты (например, цепь подсветки или датчика уровня топлива).
4. Подключите один щуп мультиметра к проверяемому контакту в разъеме щитка.
5. Второй щуп поочередно прикладывайте к:
   • Соседним контактам того же разъема
   • Кузову автомобиля (масса)
   • Контактам соседних разъемов (при подозрении на перемычку)

Интерпретация показаний мультиметра:

Показания	Значение	Рекомендуемые действия
Бесконечность (OL)	КЗ отсутствует	Цепь исправна
Нулевое сопротивление (0 Ом)	Прямое КЗ	Поиск перетертой изоляции или закорачивающего предмета
Низкое сопротивление (1-100 Ом)	Паразитная утечка	Проверка состояния изоляции, контактов

Ключевые точки для проверки:

• Цепи питания (+12V): контакты А4, А5, А9 (по стандартной распиновке)
• Цепи массы: А1, А2, А3, А6, А10
• Места пересечения жгутов за металлическими кронштейнами
• Зоны контакта с острыми кромками кузова
• Участки возле креплений педального узла

Обнаружив КЗ, осмотрите проводку на предмет оплавления изоляции, следов окисления или механических повреждений. Особое внимание уделите участкам, где жгут проходит через технологические отверстия в кузове. При отсутствии видимых дефектов потребуется пошаговое разъединение колодок и "прозвон" отдельных сегментов цепи.

Особенности распиновки щитка с иммобилайзером

Главное отличие щитка с иммобилайзером (АПС-4) – наличие дополнительной колодки Х2 и модифицированной схемы подключения. Эта колодка обеспечивает связь между приборным щитком, блоком управления иммобилайзера и электронным блоком управления двигателем (ЭБУ). Без корректной коммутации через Х2 система противоугона не распознает ключ и блокирует запуск двигателя.

Иммобилайзер требует интеграции в цепи управления критическими системами: топливным насосом, зажиганием и диагностическим каналом (K-Line). Провода, идущие от ЭБУ к исполнительным устройствам, разрываются и прокладываются через блок АПС-4, который выполняет функцию реле-размыкателя при неавторизованном доступе. Это напрямую влияет на распиновку основной колодки Х1 щитка приборов.

Ключевые изменения в распиновке

Основные отличия в колодке Х1 (9-контактная):

• Контакт 9: вместо прямого подключения к лампочке «CHECK ENGINE» теперь соединяется с блоком иммобилайзера (сигнал диагностики).
• Контакт 4: отвечает за обмен данными с ЭБУ по шине K-Line (зеленый провод).
• Контакт 7: управление топливным насосом (розово-черный провод) – сигнал от ЭБУ перенаправляется через иммобилайзер.

Назначение контактов колодки Х2 (6-контактная):

Контакт	Цвет провода	Функция
1	Красный	+12V после зажигания (питание)
2	Коричневый	Масса (GND)
3	Синий	Данные от антенны иммобилайзера
4	Желтый	Сигнал на лампу «Иммобилайзер» в щитке
5	Зеленый	K-Line (диагностика)
6	Черный	Шина L-Line (управление блокировками)

Важно: При замене щитка или иммобилайзера требуется перепрограммирование блоков ЭБУ и АПС-4. Несовпадение кодов приведет к постоянной блокировке двигателя. Проверяйте целостность проводов в колодках Х1 и Х2 при проблемах с запуском или индикацией.

Сравнение распиновки ВАЗ-2110 и 2111/2112

Главное отличие кроется в количестве разъемов: ВАЗ-2110 использует два штекера (красный и белый), тогда как 2111/2112 добавлен третий синий разъем для новых функций. Это связано с расширением электронных систем в более поздних моделях, включая контроль подушек безопасности и датчика тормозных колодок.

Цветовая маркировка проводов частично унифицирована, но назначение контактов на аналогичных разъемах имеет существенные расхождения. Особенно заметны изменения в цепях управления освещением, сигнализации неисправностей и взаимодействии с бортовым компьютером, где 2111/2112 получили обновленную логику работы.

Ключевые отличия в распиновке

Функция	ВАЗ-2110	ВАЗ-2111/2112
Подушки безопасности (AIRBAG)	Отсутствует	Контакт 10 белого разъема
Датчик износа тормозов	Не предусмотрен	Контакт 15 белого разъема
Задние противотуманки	Контакт 11 красного разъема	Контакт 9 красного разъема
Сигнал тахометра	Контакт 6 белого разъема	Контакт 7 белого разъема

• Дополнительные цепи: В синем разъеме 2111/2112 реализованы:
  1. Диагностическая линия K-Line
  2. Сигнал активации омывателя фар
  3. Управление электропакетом (для люксовых комплектаций)
• Общие изменения:
  • Цепь габаритов перенесена с контакта 5 на контакт 4 красного разъема
  • Лампа ручника на 2111/2112 совмещена с индикатором износа колодок
  • Разная полярность сигналов датчика уровня топлива

ВАЖНО: Прямая замена комбинаций приборов между моделями невозможна без перекоммутации проводов. Отличия в распиновке требуют обязательной сверки с мануалом конкретного автомобиля при ремонте.

Список источников

При подготовке руководства по распиновке щитка приборов ВАЗ-2110 использовались технические материалы, документация производителя и экспертные данные. Это обеспечивает точность представленной информации по цветовой маркировке проводов, назначению разъемов и особенностям монтажа.

Ниже перечислены ключевые источники, содержащие схемы подключения, параметры электрооборудования и практические рекомендации по диагностике приборной панели. Все материалы относятся к официальным техническим изданиям или проверенным специализированным ресурсам.

• Официальное руководство по ремонту ВАЗ-2110 (раздел "Электрооборудование")
• Каталог электросхем легковых автомобилей LADA 1995-2007 гг.
• Справочник "Электрооборудование автомобилей ВАЗ-2110, 2111, 2112" (изд. "Третий Рим")
• Технический отчет НИИ АвтоВАЗ "Диагностика приборных панелей 2110 серии"
• Методическое пособие "Типовые неисправности щитка приборов ВАЗ-2110" (автор С. Петров)
• Экспертные материалы с профильных форумов: Lada-Online, ВАЗ Ремонт, Электрик-Профи
• Видеоинструкции по распиновке от сертифицированных СТО АвтоВАЗ
