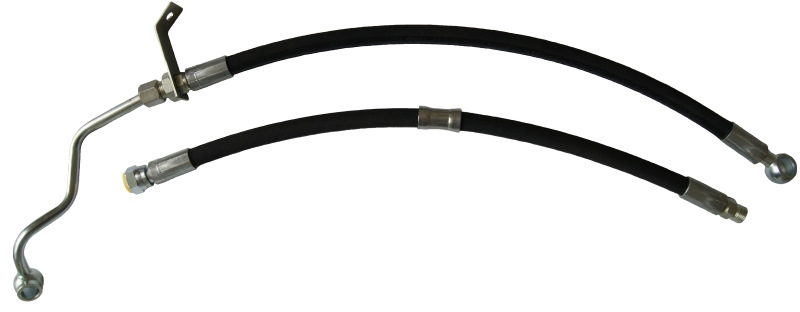

Шланг ГУР высокого давления - как выбрать и поставить правильно

Статья обновлена: 18.08.2025

Исправная работа гидроусилителя руля напрямую зависит от состояния его магистралей высокого давления.

Протечки шланга ГУР приводят к резкому ухудшению управляемости и риску полного отказа системы.

Правильный подбор и профессиональный монтаж этого компонента критически важны для безопасности и долговечности рулевого механизма.

Типичные признаки износа или повреждения шланга ГУР

Обнаружение проблем на ранней стадии предотвращает отказ гидроусилителя и дорогостоящий ремонт. Своевременная диагностика сохраняет управляемость автомобиля и безопасность движения.

Игнорирование симптомов приводит к полной потере жидкости, завоздушиванию системы и резкому увеличению усилия на руле. Контролируйте состояние шлангов при каждом ТО или при появлении подозрительных признаков.

Характерные симптомы неисправности

Масляные пятна под автомобилем – явный индикатор утечки жидкости ГУР в зоне крепления шланга или соединений.
Падение уровня жидкости в бачке ГУР без видимых подтёков (указывает на скрытую течь).
Воющий звук при повороте руля – вызван подсосом воздуха через микротрещины или неплотные соединения.
«Тяжёлый» руль или рывки при вращении – следствие потери давления из-за деформации, расслоения шланга или утечек.
Вибрирующий руль на малых скоростях – признак кавитации из-за разгерметизации системы.
Запах горелого масла в моторном отсеке – жидкость ГУР попадает на горячие детали двигателя.
Визуальные дефекты: вздутия, потёртости, трещины, коррозия фитингов или следы длительного контакта с ГСМ.

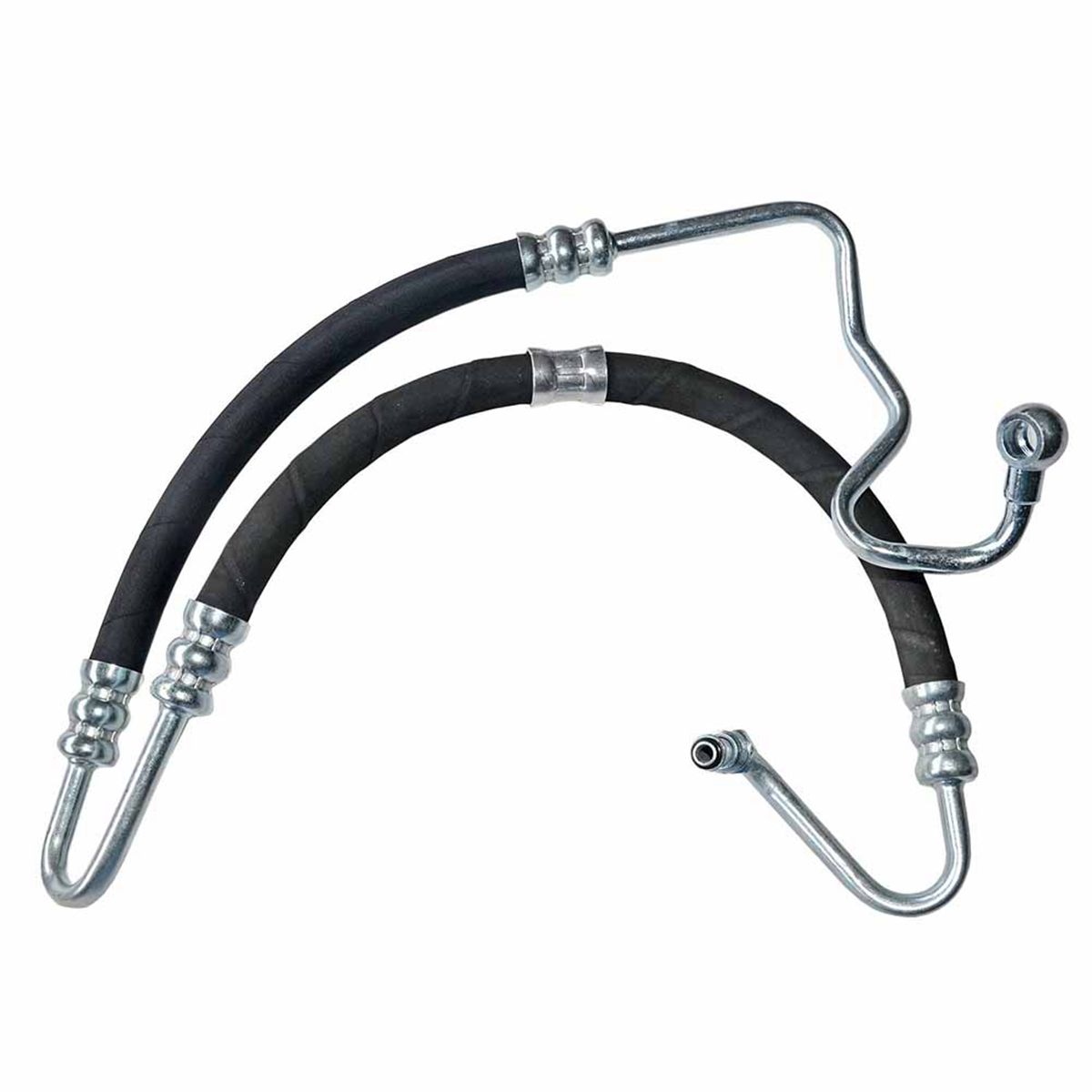

Определение совместимости: параметры оригинального шланга для вашей модели

Точное соответствие геометрических характеристик шланга критично для безопасной работы гидроусилителя. Замерьте длину между фитингами при снятой детали, учитывая радиусы изгибов и отсутствие натяжения при установке. Ошибка даже в 2-3 см может вызвать перетирание или повреждение магистрали.

Идентифицируйте тип соединений: фланцевые (с болтовым креплением), резьбовые (JIC, метрические, BSP) или быстросъёмные клипсы. Сфотографируйте фитинги с разных ракурсов и сверьте угол входа, количество граней, шаг резьбы. Использование несовместимого стандарта приведёт к утечкам масла под высоким давлением.

Ключевые параметры для сверки

Диаметр шланга: внутренний (ID) и наружный (OD), влияет на пропускную способность и устойчивость к скачкам давления.
Рабочее давление: должно соответствовать или превышать характеристики оригинала (обычно 100-150 бар для легковых авто).
Тип оплётки: количество слоёв (1-2 для стандартных систем, 4-6 для внедорожников), материал (термостойкая резина, нейлон).

Параметр	Метод проверки	Риски несоответствия
Угол фитинга	Сравнение со старой деталью или тех. схемой	Перекрут магистрали, трещины
Тип уплотнения	Визуальный анализ (конусное, шайба, O-ring)	Протечки в соединениях

Обязательно сверьте маркировку на старом шланге: производители указывают модель ТС, допустимое давление (напр., 2500 PSI) и дату выпуска. При отсутствии этикеток используйте VIN-код для поиска эталонных характеристик в электронных каталогах (ETKA, TecDoc).

Выбор материала: резина, тефлон или армированные оплетки

Основные варианты материалов для шлангов высокого давления гидроусилителя руля включают традиционную резину, тефлон (PTFE) и композитные решения с армирующими оплетками. Каждый тип обладает специфическими эксплуатационными характеристиками, напрямую влияющими на долговечность, стоимость и область применения.

Критичными параметрами при выборе являются устойчивость к давлению (рабочее и пиковое), температурному диапазону, агрессивным средам (масла, дорожные реагенты), а также гибкость и стойкость к истиранию. Несоответствие материала условиям эксплуатации приводит к преждевременному износу и разгерметизации системы.

Сравнительные характеристики материалов

Рассмотрим ключевые особенности каждого варианта:

Резина (RAT)
- + Низкая стоимость и высокая эластичность
- - Чувствительность к перепадам температур и окислению
- - Склонность к растрескиванию при контакте с солями и маслами
Тефлон (PTFE)
- + Идеальная химическая инертность и гладкость внутренней поверхности
- + Стабильность в диапазоне -50°C до +200°C
- - Требует обязательного армирования стальной оплеткой для прочности
Армированные оплетки
- Стальная проволока: + Максимальная стойкость к скачкам давления (до 300+ бар)
- Синтетические волокна: + Снижение веса и подавление вибраций
- Комбинированные слои: + Компенсация недостатков базовых материалов

Критерий	Резина	Тефлон + Оплетка	Многослойное армирование
Срок службы	2-4 года	7-10 лет	5-8 лет
Рабочее давление	До 150 бар	До 350 бар	До 250 бар
Ценовой сегмент	Бюджетный	Премиум	Средний

Ключевая рекомендация: Для современных автомобилей с электронно-управляемыми ГУР оптимальны тефлоновые шланги в стальной оплетке – они гарантируют герметичность при высоких нагрузках. В бюджетных решениях для старых моделей допустима качественная резина с дополнительной защитной оплеткой против истирания. Всегда сверяйтесь с требованиями производителя авто к давлению в системе.

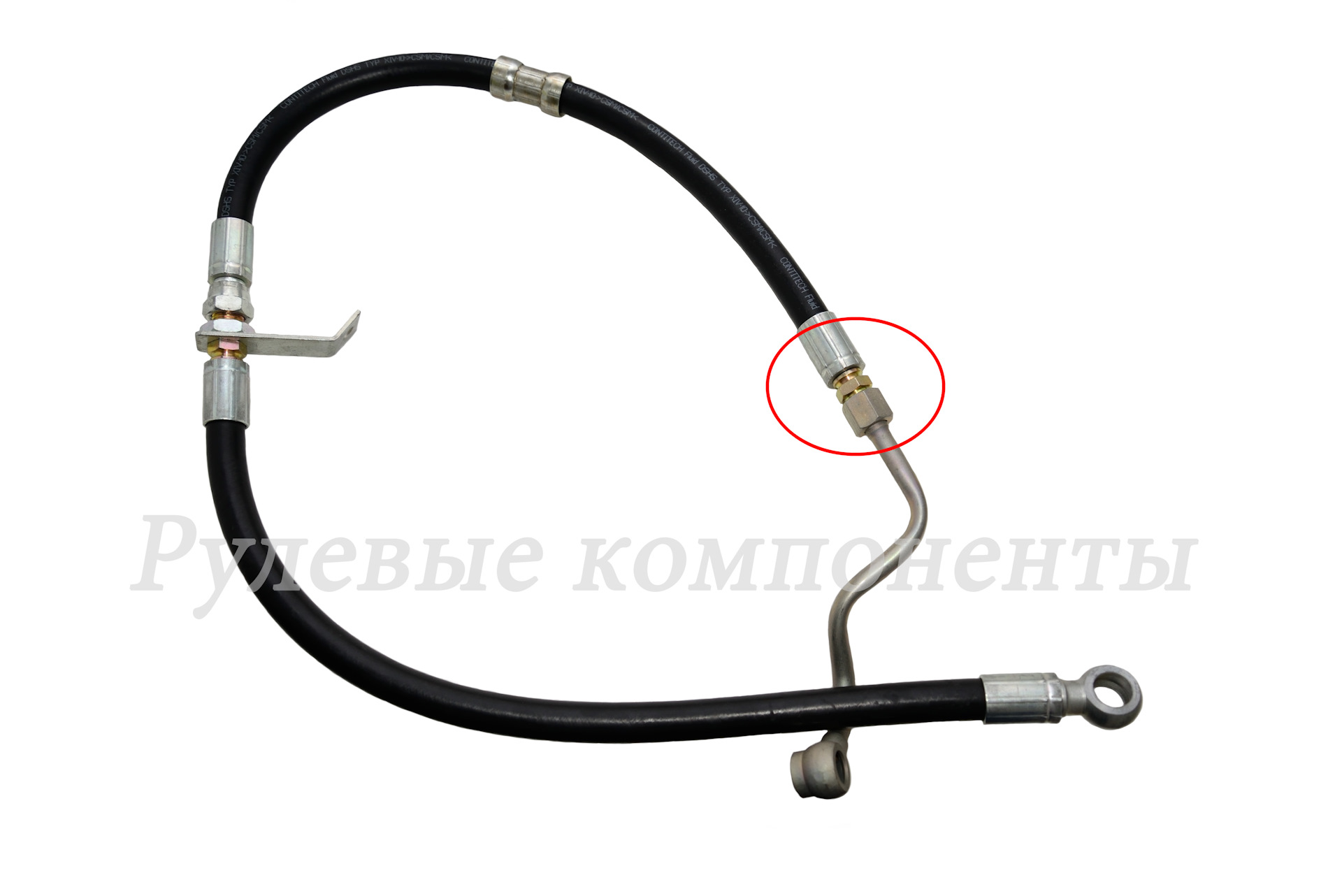

Оценка качества фитингов и соединений шланга

Визуально проверяйте фитинги на отсутствие заусенцев, трещин и следов коррозии – даже микроскопические дефекты спровоцируют утечку масла под экстремальным давлением (до 150 бар). Обращайте внимание на качество обработки металлических поверхностей: конусные седла должны быть идеально гладкими, а резьба – чистой и ровной без перекосов.

Сопоставляйте материал фитингов с характеристиками шланга: стальные обжимные гильзы должны плотно охватывать наружный слой рукава без зазоров, а алюминиевые или латунные резьбовые элементы – соответствовать по классу прочности (не ниже DIN 2353/ISO 8434). Отклонение от этого правила ведет к расслоению соединения при вибрациях.

Критерии выбора и контроля

Ключевые аспекты при монтаже:

Закручивание резьбы – исключительно динамометрическим ключом с усилием, указанным производителем. Превышение момента деформирует уплотнительные конусы.
Соосность патрубков – перекос даже на 3-5° создает точечные нагрузки, ускоряющие износ.
Защита от перетирания – фиксация шланга вдали от подвижных элементов хомутами через каждые 25-30 см.

Тип соединения	Риски при некачественной сборке	Метод проверки
Резьбовое (JIC, ORFS)	Срыв резьбы, выдавливание уплотнительного кольца	Контроль глубины закручивания по метке на фитинге
Обжимное (crimping)	Расслоение слоев шланга, микроподтеки масла	Замер наружного диаметра гильзы калибром после обжима

Обязательная опрессовка системы после установки – подача давления, в 1.5 раза превышающего рабочее (например, 225 бар вместо 150 бар). Индикатором надежности служит отсутствие падения давления на манометре в течение 3-5 минут и видимых протечек в зоне фитингов.

Сравнение оригинальных запчастей и проверенных аналогов

При выборе шланга ГУР высокого давления встает вопрос: отдать предпочтение оригинальным комплектующим от производителя автомобиля или рассмотреть качественные аналоги от известных специализированных брендов. Оба варианта имеют право на существование, но обладают принципиально разными характеристиками по цене, доступности и эксплуатационным параметрам.

Оригинальные шланги гарантированно соответствуют заводским спецификациям по размерам, материалу и давлению, проходят строгий контроль на конвейере. Однако их стоимость зачастую значительно выше, а поставки могут затягиваться. Аналоги от проверенных производителей (например, Lemas, Triscan, Hutchinson) предлагают более доступную цену и быструю доступность, но требуют тщательного подбора по каталогам и изучения отзывов.

Критерии выбора

При сравнении обращайте внимание на следующие ключевые аспекты:

Совместимость: Оригинал – 100% соответствие модели. Аналог – требует сверки по VIN или каталогу производителя
Ресурс эксплуатации: Оригинальные шланги рассчитаны на весь срок службы узла. Качественные аналоги служат 3-5 лет
Защита от внешних воздействий: Проверяйте наличие армирования и антикоррозионного покрытия оплетки

Параметр	Оригинал	Проверенный аналог
Цена	Высокая (+40-70%)	Средняя
Гарантия	Официальная от автопроизводителя	От поставщика (1-2 года)
Риск подделки	Высокий	Средний (при покупке у дистрибьютора)

Для ответственных узлов (спортивные авто, коммерческий транспорт) рекомендуются оригинальные решения. В стандартных условиях эксплуатации надежные аналоги от проверенных брендов – оптимальный баланс цены и качества. Всегда требуйте сертификаты соответствия и проверяйте маркировку штуцеров.

Подготовка инструмента для замены шланга: минимальный набор

Соберите ключи: шестигранники (обычно 5–6 мм), рожковые или накидные ключи размером 12–19 мм (зависит от модели авто), а также торцовую головку для хомута штуцера. Добавьте пассатижи для фиксации резьбовых соединений и съёмник стопорных колец, если конструкция шланга их включает.

Приготовьте ёмкость для слива жидкости ГУР (0,5–1 л), чистую ветошь, перчатки и защитные очки. Для герметизации соединений потребуется фум-лента или уплотнительная паста. Убедитесь в наличии новой ОЖ ГУР для последующей заправки системы.

Дополнительные рекомендации

Специнструмент: Для труднодоступных гаек используйте карданный шарнир или гибкую удлинительную головку
Очистка: Жёсткая кисть и WD-40 помогут обработать прикипевшие соединения
Контроль утечек: После монтажа проверьте герметичность мыльным раствором

Инструмент	Назначение
Ключ 17 мм	Основные соединения шланга
Шестигранник 5 мм	Крепление кронштейнов
Плоская отвёртка	Демонтаж хомутов

Снижение давления в системе перед демонтажем

Перед отсоединением шланга гидроусилителя руля необходимо полностью сбросить остаточное давление в системе. Игнорирование этого этапа приведет к резкому выбросу гидравлической жидкости под экстремальным давлением (до 100-150 бар), что чревато тяжелыми травмами глаз и открытых участков кожи, а также повреждением узлов автомобиля.

Давление сохраняется в замкнутом контуре даже после остановки двигателя. Для безопасного демонтажа выполните следующую последовательность действий:

Заглушите двигатель и дайте системе остыть 15-20 минут (горячая жидкость усиливает риски).
Снимите крышку бачка ГУР, обернув её ветошью для впитывания возможных брызг.
Медленно поворачивайте рулевое колесо от левого до правого упора 5-7 раз. При этом слышится характерное шипение – признак стравливания давления.
Убедитесь в отсутствии напряжения, проверив руль на сопротивление (движение должно быть плавным, без пневматических шумов).

Критические требования безопасности:

Обязательно используйте защитные очки и перчатки
Исключите открытый огонь в зоне работ (гидравлическое масло горюче)
Не допускайте контакта жидкости с лакокрасочным покрытием

Только после полного отсутствия шипения и сопротивления в рулевом колесе приступайте к ослаблению фитингов. Начинайте демонтаж с верхнего соединения для минимизации утечек.

Правильная последовательность отсоединения старого шланга

Перед началом работ убедитесь, что двигатель остыл, а рулевое колесо зафиксировано в нейтральном положении. Подготовьте ёмкости для слива рабочей жидкости и ветошь для оперативного удаления подтёков.

Снимите пластиковые защитные кожухи или элементы, ограничивающие доступ к узлу ГУР. Визуально определите точки крепления старого шланга к насосу, рулевой рейке и кузову, отметив расположение хомутов и кронштейнов.

Ключевые этапы демонтажа

Снижение давления в системе
- Откройте крышку бачка ГУР и медленно проворачивайте руль от упора до упора 5-7 раз при заглушенном двигателе.
- Удалите излишки жидкости ареометром или шприцем для минимизации утечек.
Отсоединение магистралей
- Ослабьте хомуты крепления шланга к бачку с помощью отвёртки или торцевого ключа.
- Снимите защитные колпачки с металлических штуцеров насоса/рейки.
- Открутите накидные гайки ключом точного размера (обычно 17-22 мм), удерживая ответную часть вторым ключом.
Извлечение шланга
- Аккуратно снимите шланг с фиксирующих кронштейнов, отогнув стопорные лепестки.
- Плавно извлеките трубку, избегая деформации соседних компонентов.
- Заглушите открытые отверстия насоса и рейки чистыми пробками.

Немедленно удалите пролитую жидкость с деталей двигателя – она агрессивна к резине и лако-красочным покрытиям. Загерметизируйте торцы демонтированного шланга для транспортировки на утилизацию.

Чистка посадочных мест соединений перед установкой

Тщательно удалите все следы старой уплотнительной пасты, грязи, масла и коррозии с резьбы штуцера и внутренней поверхности шланга. Используйте металлическую щетку подходящего размера или специальный ершик для обработки резьбовых соединений. Убедитесь, что на посадочных поверхностях не осталось заусенцев и механических повреждений.

Обработайте соединения очистителем тормозов или обезжиривателем. Нанесите средство на чистую безворсовую салфетку и протрите резьбу, конус штуцера и внутреннюю часть гайки шланга. Избегайте попадания очистителя на резиновые или полимерные элементы рулевого механизма. Дождитесь полного испарения состава перед монтажом.

Ключевые этапы обработки:

Механическая очистка:
- Снятие затвердевших остатков герметика скребком
- Шлифовка мелкой наждачной бумагой (P400-600) забоин
Химическое обезжиривание:
- Промывка аэрозольным очистителем карбюратора
- Повторная протирка салфеткой, смоченной в уайт-спирите
Контроль качества:
- Проверка гладкости поверхности пальцем в перчатке
- Осмотр под яркой лампой на отсутствие ворсинок

Важно: Не используйте для чистки абразивные материалы на алюминиевых соединениях. Применяйте только пластиковые щетки и не агрессивные растворители, чтобы не повредить мягкий металл.

Установка крепежных хомутов: сила затяжки и позиция

Правильное позиционирование хомутов – критический фактор для герметичности соединения. Хомут должен располагаться строго на участке шланга с металлической армировкой, не съезжая на резиновую часть. Оптимальное расстояние от края штуцера составляет 3-5 мм: слишком близкая установка провоцирует перегиб, а смещение вглубь снижает эффективность фиксации.

Сила затяжки напрямую влияет на долговечность соединения и целостность шланга. Используйте динамометрический ключ и соблюдайте значение, указанное производителем авто или хомута. Типовой диапазон для червячных хомутов составляет 5-7 Н·м. Превышение момента вызывает:

Деформацию шланга и нарушение герметичности
Повреждение оплетки
Срез винта червячного механизма

Ключевые шаги при монтаже

Очистите штуцер и посадочную зону шланга от грязи и старой резины
Наденьте хомут до посадки шланга на штуцер
Совместите шланг со штуцером без перекоса
Сдвиньте хомут на 3-5 мм от края соединения
Равномерно затяните винт динамометрическим ключом

Тип хомута	Рекомендуемый момент затяжки (Н·м)	Особенности контроля
Червячный (стандартный)	5-7	Равномерная деформация по окружности
Пружинный (Constant-Tension)	Не требуется	Автоматическая компенсация температурных расширений

После запуска двигателя и 2-3 циклов поворота руля обязательно проверьте соединение на предмет течи. При обнаружении следов жидкости – немедленно заглушите мотор и произведите повторную затяжку с контролем момента. Повторная перетяжка недопустима при использовании одноразовых хомутов или пружинных фиксаторов.

Обязательная замена уплотнительных колец на штуцерах

Старые уплотнительные кольца на штуцерах при замене шланга ГУР категорически запрещено повторно использовать. Даже при визуально хорошем состоянии они теряют эластичность и неспособны обеспечить герметичность в условиях высокого давления системы гидроусилителя. Несоблюдение этого правила гарантированно приведёт к протечкам рабочей жидкости.

Игнорирование замены колец провоцирует попадание воздуха в гидравлический контур, что вызывает кавитацию насоса, шум при повороте руля и ускоренный износ дорогостоящих компонентов системы. Утечка масла не только загрязняет подкапотное пространство, но и создаёт риск полного отказа рулевого управления при критическом падении уровня жидкости.

Ключевые правила замены уплотнительных колец

Используйте только оригинальные кольца или сертифицированные аналоги, совместимые с маслом ГУР и рабочим давлением системы.
Правильно подбирайте размер – кольца должны плотно прилегать к канавкам штуцера без провисания или деформации.
Обязательно смазывайте кольца чистым маслом ГУР перед установкой для защиты от перекоса и повреждения при соединении.
Контролируйте состояние посадочных мест – заусенцы, коррозия или царапины на штуцерах требуют шлифовки или замены детали.
Избегайте острых инструментов – монтаж производите вручную или специальным съёмником для исключения надрезов резины.

После сборки соединения запустите двигатель и проверьте штуцеры на отсутствие течей при максимальном давлении (удерживая руль в крайнем положении 3-5 секунд). Регулярно контролируйте уровень жидкости в бачке в течение первых 100 км пробега.

Заправка системы ГУР жидкостью после установки шланга

Перед заливкой жидкости убедитесь в герметичности всех соединений нового шланга и отсутствии перегибов. Очистите горловину бачка ГУР от загрязнений, чтобы исключить попадание инородных частиц в систему. Проверьте маркировку старой жидкости или рекомендации производителя авто для выбора совместимого состава.

Снимите фильтр-сетку бачка (при наличии) и медленно заливайте жидкость до отметки «MIN». Избегайте использования дешевых аналогов или тормозной жидкости – это приведет к повреждению уплотнителей и насоса. Для сложных систем (например, с электроусилителем) может потребоваться специфическая жидкость – сверьтесь с мануалом.

Процедура прокачки системы

Выполните следующие действия для удаления воздушных пробок:

Приподнимите переднюю часть авто на домкрате для разгрузки подвески
Запустите двигатель на 2-3 секунды и заглушите – повторите 5-7 раз
Медленно вращайте руль от упора до упора при работающем моторе
Контролируйте уровень жидкости, доливая при падении ниже «MIN»

Критические признаки успешной прокачки:

Исчезновение шума (воя, гула) при повороте руля
Отсутствие пены в бачке и пузырьков в жидкости
Плавное усилие на руле без рывков

Проблема	Причина	Решение
Жидкость темнеет за 1-2 дня	Неполное удаление старой жидкости	Многократная промывка до прозрачного состояния
Посторонние звуки после прокачки	Воздух в насосе или негерметичность	Повторная прокачка, проверка затяжки хомутов

После первой поездки прогрейте систему, выполнив 10-15 циклов поворота руля на месте, затем обязательно проверьте уровень и состояние шлангов на предмет подтеканий. Контролируйте уровень жидкости ежедневно первую неделю – падение указывает на негерметичность соединений.

Метод прокачки системы гидроусилителя для удаления воздуха

Прокачка системы ГУР – критически важная процедура после замены шлангов или компонентов, предотвращающая пенообразование жидкости и выход насоса из строя. Воздух в контуре вызывает шум, жесткость руля и ускоренный издор деталей. Соблюдение последовательности обеспечит эффективное удаление пузырьков без риска повреждения узлов.

Подготовьте чистую ветошь, емкость для старой жидкости и рекомендованный производителем тип масла. Убедитесь, что все соединения шлангов затянуты согласно спецификации, а бачок ГУР очищен от загрязнений. Процедура выполняется на заглушенном двигателе с предварительным подъемом передней оси на домкратах для разгрузки подвески.

Пошаговая последовательность прокачки

Заполнение бачка: Добавьте жидкость до метки «MAX», оставив 20-30 мм до края.
Первичная прокачка:
- Поворачивайте руль от упора до упора 10-15 раз медленными движениями
- Контролируйте уровень масла, доливая при падении ниже «MIN»
Запуск двигателя:
- Заведите мотор на 10-15 секунд при крайнем положении руля (левое/правое)
- Заглушите, проверьте уровень и повторите цикл 3-4 раза
Динамическая прокачка:
- Запустите двигатель, вращайте руль с амплитудой 90° влево-вправо
- Плавно увеличивайте амплитуду до полных оборотов за 2-3 минуты

Контроль качества: Жидкость не должна содержать пузырьков или пены. Признак успешной прокачки – тихая работа насоса и плавное усилие на руле во всем диапазоне. Если шум сохраняется, повторите процедуру после 30-минутной остановки для осаждения воздуха.

Ошибка	Последствие	Решение
Резкие повороты руля	Кавитация насоса, вспенивание жидкости	Уменьшить амплитуду, замедлить вращение
Недолив жидкости	Завоздушивание магистралей	Контролировать уровень каждые 3 цикла
Загрязнение бачка	Закупорка фильтра, перегрев	Промыть резервуар перед заправкой

Тест-драйв и проверка на утечки после монтажа

Перед запуском двигателя визуально осмотрите все соединения шланга гидроусилителя на предмет правильности установки и отсутствия перегибов. Убедитесь, что крепежные хомуты затянуты с рекомендованным моментом, а трубки не контактируют с подвижными элементами или острыми кромками кузова. Проверьте уровень рабочей жидкости в бачке ГУР и долейте ее при необходимости до отметки "MAX".

Заведите мотор и дайте ему поработать на холостых оборотах 2-3 минуты. Медленно поворачивайте рулевое колесо от упора до упора несколько раз, чтобы удалить воздух из системы. Внимательно следите за соединениями шланга, местами обжима фитингов и корпусом насоса – появление капель или мокрых пятен указывает на утечку. Особое внимание уделите новым участкам соединений и зонам, где шланг проходит рядом с горячими деталями.

Порядок контрольной поездки и финальной диагностики

Выполните тестовый заезд на расстояние 10-15 км, сочетая разные режимы движения:

Медленный маневрирование – парковка, развороты с вывернутыми до предела колесами
Средние скорости – повороты с плавным и резким вращением руля
Высокоскоростные участки – стабилизация авто в прямолинейном движении

После поездки повторно осмотрите шланг при работающем двигателе. Признаки проблем:

Шипение или свист	Указывает на подсос воздуха
Пена в бачке ГУР	Подтверждает наличие воздуха в системе
Масляные подтеки	Требуют немедленной перетяжки хомутов

Давление в системе проверяется манометром через переходник на линии подачи. Отклонение от норм производителя (обычно 80-100 бар) свидетельствует о неполадках насоса или засорении гидросистемы. При отсутствии утечек и стабильной работе рулевого управления на всех режимах монтаж считается успешным. Обязательно проверьте уровень жидкости повторно после остывания агрегатов.

Список источников

Технические руководства по ремонту автомобилей от OEM-производителей
Каталоги запчастей ведущих производителей шлангов (Gates, Continental, Bosch)
Инструкции по установке гидроусилителя руля от производителей комплектующих
Специализированные справочники по гидравлическим системам транспортных средств
Методические материалы автосервисов по обслуживанию ГУР
Технические стандарты SAE J517 для гидравлических шлангов высокого давления
Видеоинструкции по замене шлангов ГУР от сертифицированных автомехаников
Отраслевые исследования по долговечности материалов рукавов высокого давления
