Шланги ГУРа - конструкция и ремонт

Статья обновлена: 18.08.2025

Гидроусилитель руля – критически важный узел современного автомобиля, обеспечивающий комфортное управление. Центральным элементом этой системы являются шланги высокого давления, передающие рабочую жидкость между насосом, рулевой рейкой и бачком.

Понимание конструкции рулевых шлангов, признаков их износа и методов восстановления необходимо для безопасной эксплуатации транспортного средства. Отказ этих компонентов ведет к полной потере усилия руля и создает аварийную ситуацию.

В статье детально разберем внутреннее устройство шлангов ГУР, типовые причины их повреждений и практические способы ремонта. Знание этих аспектов позволит своевременно диагностировать неисправность и принять верное техническое решение.

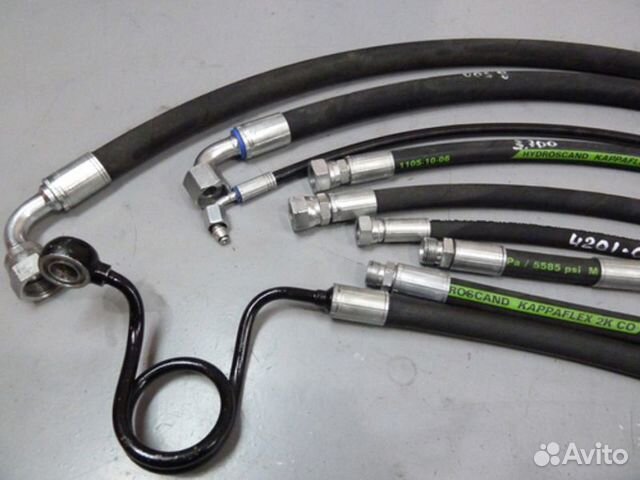

Конструкция напорного шланга ГУР

Напорный шланг гидроусилителя руля представляет собой многослойный армированный рукав, рассчитанный на постоянный контакт с рабочей жидкостью под высоким давлением (до 150 бар и выше). Его основная функция – транспортировка масла от насоса ГУР к золотниковому распределителю или непосредственно к исполнительному механизму (реечному механизму или гидроцилиндру).

Эксплуатационные условия предъявляют к шлангу жесткие требования: устойчивость к давлению, вибрациям, перепадам температур (-40°C до +120°C), агрессивному воздействию гидравлической жидкости и механическим повреждениям. Нарушение целостности любого слоя приводит к утечкам масла и отказу системы.

Основные компоненты конструкции

Современный напорный шланг ГУР имеет сложную слоистую структуру:

• Внутренний слой (трубка): Изготавливается из синтетического маслостойкого каучука (чаще всего бутадиен-нитрильного - NBR). Обеспечивает герметичность, гладкий внутренний канал для потока жидкости и химическую стойкость.
• Силовой каркас:
  • 1-й слой армирования: Текстильный корд (вискоза, полиэстер) – придает гибкость и стойкость к пульсациям давления.
  • 2-й слой армирования: Стальная оплетка (один или два слоя из высокопрочной оцинкованной проволоки) – воспринимает основную нагрузку от внутреннего давления, предотвращая раздутие и разрыв шланга.
• Наружный слой (оболочка): Выполняется из атмосферостойкого, маслобензостойкого и абразивоустойчивого каучука (обычно хлоропренового - CR, реже EPDM или CSM). Защищает силовые слои от влаги, грязи, УФ-излучения, перетирания и механических повреждений.

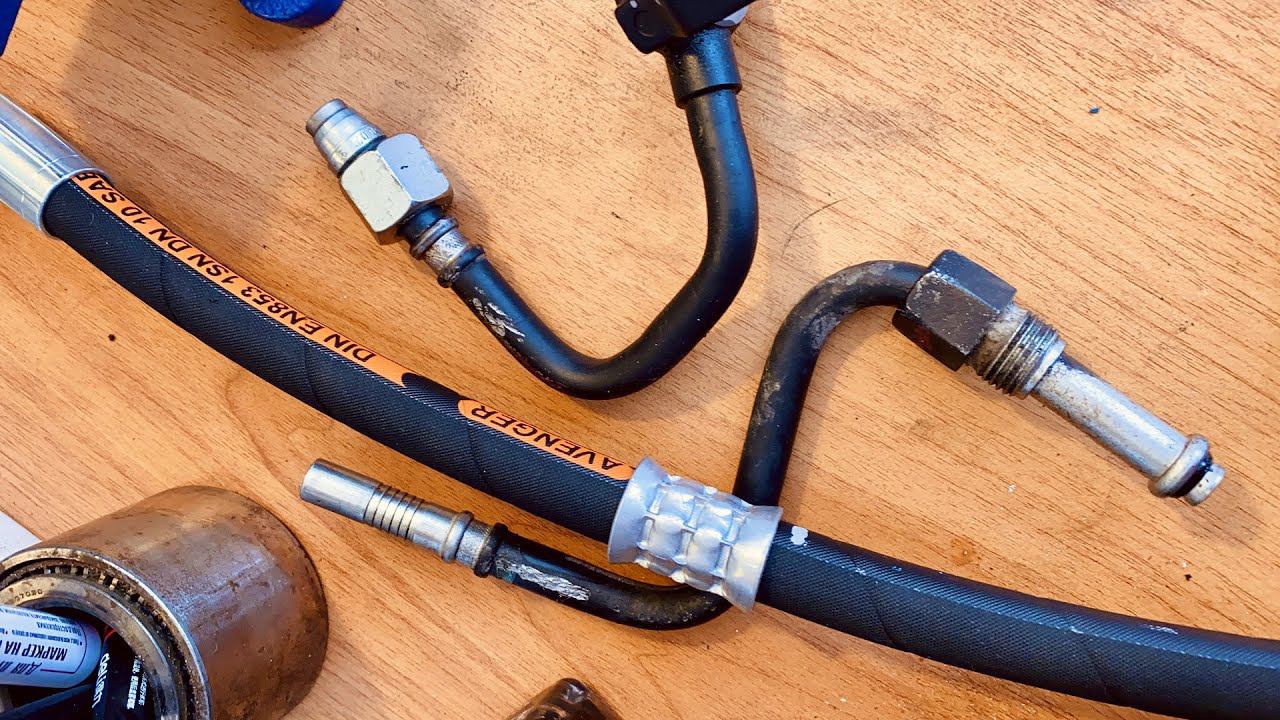

Фитинги (наконечники): Представляют собой стальные резьбовые штуцеры (часто никелированные или оцинкованные), запрессованные или обжатые на концах шланга. Обеспечивают герметичное и надежное соединение с компонентами гидросистемы. Типы соединений:

1. Бандажное (обжимное): Фитинг обжимается стальной втулкой (манжетой) поверх наружного слоя шланга.
2. Вулканизированное: Соединение шланга с фитингом осуществляется путем вулканизации резины под давлением и температурой, создавая монолитную конструкцию.

Особенности конструкции:

• Диаметр внутреннего канала подбирается для обеспечения необходимого расхода жидкости с минимальными потерями давления.
• Длина шланга строго регламентирована для конкретной модели автомобиля во избежание перегибов или натяжения.
• Наружная оболочка может иметь рельефный рисунок или цветовую маркировку (часто синюю или черную с синими полосами) для отличия от обратного (сливного) шланга низкого давления.

Устройство обратного шланга гидроусилителя

Обратный шланг ГУРа обеспечивает возврат отработавшей рабочей жидкости из рулевого механизма (рейки или коробки) в бачок гидроусилителя. В отличие от напорного шланга, он функционирует в условиях относительно низкого давления, редко превышающего 5-7 бар, что определяет особенности его конструкции.

Шланг напрямую соединяет выпускной порт рулевого механизма с заборным патрубком бачка. Его ключевая задача – беспрепятственный отвод жидкости без создания избыточного противодавления в системе. Герметичность соединений критична для предотвращения подсоса воздуха и утечек масла.

Конструкция и материалы

• Внутренний слой: Маслостойкая резина (чаще всего синтетический каучук EPDM или NBR), устойчивая к температуре до +110°C и химическому воздействию рабочей жидкости ATF.
• Армирующий каркас: Один или несколько слоев текстильной корда (полиэстер, нейлон) для повышения прочности на разрыв и стабилизации формы шланга под вакуумом.
• Наружная оболочка: Резиновое покрытие с повышенной стойкостью к истиранию, озону, УФ-излучению и воздействию дорожных реагентов.
• Фитинги: Стальные или латунные штуцеры с резьбовым соединением (чаще всего под гайку типа "штуцер-шланг") или быстросъемными зажимами ("ерши"). Уплотнение достигается конусными поверхностями штуцеров или резиновыми кольцами.

Различия высокого и низкого давления в магистралях

Магистраль высокого давления (ВД) транспортирует рабочую жидкость от насоса ГУР к рулевому механизму под экстремальными нагрузками. Давление в ней достигает 50-150 бар, что требует применения усиленных шлангов с многослойной металлической оплеткой, резиновым герметизирующим слоем и наружной защитой. Любая деформация или разрыв этой линии мгновенно лишает систему работоспособности.

Магистраль низкого давления (НД) обеспечивает возврат жидкости из рулевой рейки в бачок и подпитку насоса. Рабочее давление здесь редко превышает 5-10 бар, поэтому шланги имеют более простую конструкцию: однослойную резину с текстильным армированием или без него. Основная угроза для НД-магистралей – перегибы и заломы, блокирующие циркуляцию.

Критические отличия

Параметр	Магистраль ВД	Магистраль НД
Рабочее давление	50-150 бар	3-10 бар
Конструкция шланга	3-5 слоев: резина, стальная оплетка, защитное покрытие	1-2 слоя: резина + нейлоновая оплетка
Типовые неисправности	Вздутие, расслоение оплетки, разрыв	Перетирание, перекручивание, засоры
Последствия повреждения	Резкая потеря усиления, выброс жидкости	Завоздушивание, шум, пена в бачке

Ошибки при ремонте: Установка НД-шланга на линию высокого давления вызывает взрывной разрыв. Применение ВД-шланга в НД-магистрали ведет к перерасходу средств и ухудшению гибкости. Определить назначение шланга можно по маркировке: HP (High Pressure) или LP (Low Pressure).

Диагностика магистралей требует проверки на:

• Выпотевание жидкости через микротрещины
• Вздутие резины под нагрузкой
• Контакты с острыми кромками кузова
• Коррозию металлических фитингов

Материалы внутреннего армирующего слоя

Внутренний армирующий слой шланга ГУР обеспечивает прочность конструкции, сопротивляясь высокому давлению гидравлической жидкости и предотвращая деформацию. Требования к материалам включают устойчивость к механическим нагрузкам, температурным перепадам (от -40°C до +120°C) и химическую инертность к маслам и присадкам.

Ключевые функции слоя – минимизация радиального расширения шланга под давлением и сохранение стабильности геометрии канала. От его характеристик напрямую зависят герметичность системы, точность передачи усилия на рулевой механизм и общий ресурс детали.

Типы материалов и их особенности

Материал	Свойства	Применение
Текстильная кордовая нить (полиэстер, нейлон)	Высокая гибкость, устойчивость к усталостным нагрузкам, умеренная термостойкость	Базовые модели шлангов для легковых авто
Стальная проволока (оцинкованная или нержавеющая)	Максимальная прочность на разрыв, сопротивление давлению до 300 атм, износостойкость	Грузовой транспорт, внедорожники, системы с экстремальными нагрузками
Арамидные волокна (кевлар)	Сочетание малого веса с прочностью стали, стойкость к вибрациям	Высокопроизводительные и спортивные автомобили

При выборе материала учитывают:

• Стальная проволока – оптимальна для критических нагрузок, но увеличивает массу шланга.
• Арамиды – снижают вес на 40-60% vs сталь при сопоставимой прочности, но дороже.
• Полимерные нити – дешевле, но требуют увеличения толщины слоя для высоких давлений.

Деградация армирующего слоя проявляется вздутиями, потерей гибкости или течью масла. При ремонте обязательна полная замена шланга – локальное восстановление недопустимо из-за риска внезапного разрушения под нагрузкой.

Защитная оплетка: металл vs синтетика

Основная задача оплетки – предотвратить разрушение резинового слоя шланга под воздействием внешних факторов: трения о кузовные элементы, перетирания, ударов камней или высокого давления рабочей жидкости. Без защиты резина быстро теряет герметичность, что приводит к утечкам масла ГУР и отказу системы.

Конструктивно оплетка вплетается между внутренним резиновым слоем и наружной оболочкой шланга, создавая армирующий каркас. Выбор материала напрямую влияет на эксплуатационные характеристики и ремонтопригодность магистрали.

Сравнительный анализ материалов

Металлическая оплетка (обычно нержавеющая сталь):

• Плюсы: Максимальная стойкость к механическим повреждениям и скачкам давления (до 200+ бар). Не разрушается под воздействием масел, топлива, озона. Срок службы – 7-10 лет.
• Минусы: Жесткость конструкции ограничивает гибкость шланга. Подвержена коррозии при повреждении внешнего слоя. Требует сложного оборудования для ремонта (запрессовка фитингов).

Синтетическая оплетка (арамид, нейлон):

• Плюсы: Высокая гибкость облегчает монтаж в стесненных условиях. Устойчива к вибрациям. Не корродирует. Ремонт возможен методом холодной вулканизации.
• Минусы: Чувствительна к контакту с топливом и агрессивными химреагентами. Менее устойчива к абразивному износу и точечным ударам. Максимальное давление – до 150 бар.

Критерий	Металл	Синтетика
Стойкость к давлению	★★★★★	★★★☆☆
Гибкость	★★☆☆☆	★★★★★
Ремонтопригодность	★★☆☆☆	★★★★☆
Устойчивость к химвоздействию	★★★★☆	★★★☆☆

При выборе учитывайте условия эксплуатации: металл предпочтителен для трасс с высоким давлением (гидроусилитель руля грузовиков, спецтехники), синтетика – для легковых авто с сложной геометрией моторного отсека. Повреждение металлической оплетки требует полной замены шланга, тогда как синтетическую иногда удается восстановить локальным ремонтом.

Термостойкие покрытия для шлангов ГУРа

Термостойкие покрытия защищают наружный слой рулевых шлангов от деформации и растрескивания при постоянном контакте с горячими элементами двигателя. Они наносятся поверх резиновой или синтетической основы, формируя барьер, выдерживающий температуры свыше +150°C в подкапотном пространстве.

Без такого слоя резина быстро дубеет, теряет эластичность и покрывается микротрещинами, что приводит к разгерметизации магистрали, утечке гидравлической жидкости и отказу усилителя руля. Особенно критична защита для напорных шлангов высокого давления, работающих в зонах непосредственного теплового воздействия.

Ключевые материалы и особенности

Основные типы термозащитных покрытий включают:

• Синтетические термопласты (PVC, PPA) – легкие, гибкие, устойчивые к маслам и окислению. Наносятся экструзией.
• Силиконовые композиции – сохраняют эластичность при экстремальных температурах (-60°C...+250°C), но требуют армирования для механической прочности.
• Фторопластовые оболочки – для особо агрессивных сред. Отличаются низким коэффициентом трения и химической инертностью.

Критические требования к покрытиям:

1. Адгезия к резиновой основе без отслоений.
2. Сопротивление истиранию о кузовные детали.
3. Устойчивость к УФ-излучению и автомобильным реагентам.

Параметр	Минимальное значение	Испытательный стандарт
Термостойкость	+180°C (кратковременно +220°C)	ISO 1817
Гибкость при -40°C	Отсутствие трещин	DIN 53521
Сопротивление раздиру	>15 Н/мм	ISO 34-1

При ремонте поврежденных участков запрещено использовать неспециализированные герметики – только термостойкие ремонтные муфты с идентичными характеристиками оригинальному покрытию. Перегрев защитного слоя свыше +250°C вызывает необратимую кристаллизацию материала.

Формакиты: готовые комплекты шлангов

Формакиты представляют собой готовые комплекты шлангов гидроусилителя руля, объединяющие все необходимые элементы для конкретной модели автомобиля. В набор входят высоко- и низконапорные магистрали, патрубки, фитинги и крепежные детали, точно соответствующие оригинальным параметрам.

Комплекты изготавливаются из армированных резино-технических материалов с многослойной оплеткой, обеспечивающей стойкость к давлению до 150 бар и агрессивным средам. Соединительные элементы проходят гальваническую обработку для защиты от коррозии, а торцы шлангов герметизируются заводскими заглушками.

Преимущества использования формакитов

• Гарантия совместимости – геометрия и параметры полностью соответствуют спецификациям производителя ТС
• Сокращение времени ремонта – исключается подбор и адаптация отдельных компонентов
• Герметичность соединений – точное соответствие фланцев и уплотнительных колец
• Заводская балансировка – равномерное распределение давления в контуре ГУР

Критерий выбора	Рекомендации
Армирование	4-слойная оплетка из синтетических нитей для легковых авто, стальная спираль – для коммерческого транспорта
Температурный диапазон	-40°C до +120°C с сохранением эластичности
Маркировка	Обязательное наличие клейма производителя и даты изготовления

При монтаже формакитов требуется контроль изгибов – радиус не должен быть меньше 6 диаметров шланга. Обязательна проверка отсутствия перекручивания магистралей после установки и тестовая прокачка системы перед запуском двигателя.

Симптомы износа напорной магистрали

Видимые подтёки гидравлической жидкости в зоне соединений шланга или на его поверхности – первый тревожный признак. Утечки возникают из-за растрескивания резинового слоя, повреждения оплётки или коррозии металлических фитингов, особенно в местах изгибов.

Снижение уровня жидкости в бачке ГУР без явных внешних протечек указывает на скрытые дефекты. Микротрещины в резине могут пропускать масло только под высоким давлением во время работы системы, что затрудняет визуальную диагностику места утечки.

Характерные признаки неисправности

Акустические проявления:

• Гул или вой насоса ГУР при повороте руля – результат подсоса воздуха через микротрещины
• Щелчки в рулевой рейке из-за недостаточного давления жидкости

Изменения в работе рулевого управления:

1. Повышенное усилие на руле, особенно на малой скорости
2. Рывки или "закусывание" руля при плавном вращении
3. Вибрация рулевого колеса в определённых положениях

Критические последствия игнорирования симптомов: полный разрыв магистрали при пиковых нагрузках приводит к мгновенной потере усиления руля и резкому увеличению усилия для поворота колёс, создавая аварийную ситуацию.

Признаки повреждения обратного шланга

Течь гидравлической жидкости в районе соединений или по длине шланга – основной симптом. Масляные пятна под автомобилем или на элементах подкапотного пространства указывают на нарушение герметичности магистрали.

Повышенный шум работы насоса ГУРа, напоминающий вой или гудение, возникает из-за подсоса воздуха через трещины или неплотности. Это сопровождается ухудшением работы рулевого управления.

Дополнительные индикаторы неисправности

• Пенистое масло в бачке – воздух попадает в систему через поврежденный участок шланга.
• Тугой руль на малых оборотах – недостаточное давление из-за утечек или завоздушивания.
• Вибрация рулевого колеса при поворотах из-за неравномерного потока жидкости.
• Снижение уровня жидкости в бачке без видимых внешних подтеков (трещины могут втягивать воздух только при работе системы).

Утечки масла возле насоса ГУР

Основными причинами утечек масла в зоне насоса гидроусилителя руля являются повреждения уплотнительных элементов, ослабление креплений или дефекты металлических трубок. Чаще всего проблема локализуется в следующих точках:

Наиболее уязвимы сальник вала насоса и соединения шлангов с корпусом. Резиновые уплотнители теряют эластичность из-за температурных перепадов, агрессивного воздействия технических жидкостей и естественного старения. Трещины в местах изгиба металлических трубок также провоцируют просачивание масла.

Диагностика и устранение

Для точного определения источника утечки выполните:

1. Очистку зоны насоса от загрязнений специальным раствором
2. Визуальный осмотр при работающем двигателе (вращайте руль до упора)
3. Проверку момента затяжки хомутов и фланцевых соединений

Тип повреждения	Способ ремонта	Особенности
Износ сальника вала	Замена сальника с демонтажем шкива	Требуется специальный съемник
Трещины в трубках	Замена поврежденного участка	Запрещается запаивать медью!
Деформация фланцев	Шлифовка прилегающих поверхностей	Контроль плоскостности

Критичные ошибки при ремонте:

• Использование герметиков вместо замены уплотнений
• Перетяжка резьбовых соединений (риск срыва резьбы)
• Установка неоригинальных сальников с неподходящей термостойкостью

После замены элементов обязательно прокачайте систему: при вывешенных передних колесах 5-7 раз поверните руль от упора до упора на заведенном двигателе. Контролируйте уровень масла и отсутствие пузырей в бачке.

Пузырение шланга при высоких нагрузках

Пузырение шланга ГУРа проявляется как вздутие наружного слоя или локальное расширение резиновой оболочки при резком повышении давления в системе. Это происходит из-за нарушения структурной целостности армирующего слоя (обычно текстильной или металлической оплетки), который теряет способность сдерживать давление гидравлической жидкости.

Основная опасность явления – критическое снижение прочности шланга, ведущее к разрыву при пиковых нагрузках (например, при полном вывороте руля на стоящем автомобиле). Трещины во внешнем резиновом слое ускоряют коррозию оплетки, а микроразрывы внутреннего слоя провоцируют утечки масла и подсос воздуха.

Причины и методы диагностики

Ключевые факторы, провоцирующие пузырение:

• Деградация резины – старение материала под воздействием температурных перепадов, агрессивных сред (соль, масла, ОЖ)
• Механические повреждения – перетирание о кузовные элементы, заломы при некорректной установке
• Превышение рабочего давления – неисправность клапана ГУРа, использование неподходящей жидкости

Диагностика проводится визуально (вздутия, трещины, масляные пятна) и функционально: помощник вращает руль при заглушенном двигателе, а оператор отслеживает деформацию шланга.

Ремонт и профилактика

Пузырящийся шланг ремонту не подлежит – требуется замена в сборе. Критерии выбора нового изделия:

1. Соответствие спецификациям авто по давлению, диаметру, форме
2. Наличие сертификации SAE/DIN
3. Армирование металлической оплеткой (для зон высокого давления)

Для продления срока службы:

• Регулярно проверяйте крепления и целостность защитных кожухов
• Используйте только рекомендованную производителем жидкость ГУР
• Избегайте длительного удержания руля в крайних положениях (>5 секунд)

Посторонние шумы при повороте руля

Появление посторонних шумов (скрип, стон, вой, бульканье) при вращении рулевого колеса часто указывает на проблемы в гидравлической системе усилителя руля (ГУР), где шланги играют ключевую роль как проводники рабочей жидкости под высоким давлением. Неисправности шлангов или связанных с ними элементов напрямую влияют на циркуляцию жидкости и работу насоса, приводя к характерным звукам.

Основные причины шумов, связанные со шлангами и гидравликой ГУР:

Основные причины шумов, связанные со шлангами и гидравликой ГУР

1. Воздух в системе (аэрация):
   • Негерметичность соединений шлангов: Изношенные или неплотно затянутые хомуты, поврежденные штуцеры на насосе, рейке/рулевом механизме или бачке позволяют воздуху подсасываться в систему, особенно на всасывающей магистрали.
   • Низкий уровень жидкости в бачке: Приводит к "завоздушиванию" насоса и магистралей.
   • Повреждение всасывающего шланга: Трещины, перегибы или внутреннее расслоение на участке от бачка к насосу препятствуют нормальному всасыванию жидкости, провоцируя кавитацию и булькающие/хлюпающие звуки.

   Симптомы: Гул или вой насоса, бульканье в бачке, "провалы" или резкое увеличение усилия на руле, пенистая жидкость в бачке.

2. Проблемы с насосом ГУР:
   • Износ насоса: Часто является следствием длительной работы с загрязненной жидкостью или из-за аэрации, вызванной негерметичностью шлангов/соединений. Проявляется воем, который усиливается при повороте руля до упора.
   • Загрязнение жидкости: Продукты износа шлангов (резиновая крошка), уплотнений или самого насоса, попавшие через негерметичные магистрали или из-за несвоевременной замены, забивают каналы насоса и клапаны, увеличивая нагрузку и шум.
3. Механические повреждения или износ шлангов высокого давления:
   • Вздутие, расслоение, "елочка": Нарушение целостности армирующего слоя (металлической оплетки) под постоянным воздействием высокого давления. Шланг может локально раздуваться, образуя "пузырь" или проявлять сеть мелких вздутий ("елочка"). Это крайне опасно (риск разрыва и пожара) и сопровождается громким гулом/воем насоса при нагрузке.
   • Перетирание, перегиб, залом: Физическое повреждение шланга о кузовные элементы или из-за неправильной прокладки создает сопротивление потоку жидкости, нагружая насос.

Тип Шума	Вероятная Причина	Связано со шлангами?
Бульканье, Хлюпанье	Воздух в системе (аэрация)	Да (всасывающая магистраль, соединения)
Вой, Гул (усиливается на упорах)	Износ насоса ГУР, Загрязнение, Вздутый шланг ВД	Часто (как причина износа насоса или напрямую)
Скрип, Писк (не гидравлический)	Ремень ГУР, Рулевая рейка, ШРУСы, Подшипники	Нет (обычно)

При появлении шумов при повороте руля необходимо немедленно проверить уровень и состояние жидкости ГУР (наличие пены, загрязнений), осмотреть все шланги (особенно высокого давления) по всей длине на предмет вздутий, трещин, следов течи, перегибов и перетираний, проверить герметичность всех соединений (насос, рейка, бачок). Игнорирование этих симптомов, особенно вздутия шланга ВД, может привести к внезапному отказу усилителя, резкому увеличению усилия на руле и опасной аварийной ситуации. Замена поврежденных шлангов обязательна, при этом часто требуется промывка системы и замена жидкости.

Трещины на внешней оболочке

Трещины на внешней резиновой оболочке шланга ГУРа – распространённый дефект, возникающий из-за старения материала, воздействия агрессивных сред или механических повреждений. Поверхностные микротрещины не всегда приводят к немедленной утечке, но служат индикатором износа и требуют контроля.

Глубокие продольные или кольцевые разрывы оболочки опасны: они оголяют армирующий слой, который под давлением масла разбухает и деформируется. Это провоцирует расслоение стенок шланга и резко увеличивает риск внезапного разрыва магистрали с полной потерей рабочей жидкости и отказом рулевого управления.

Диагностика и последствия

Методы выявления:

• Визуальный осмотр на предмет растрескивания, отслоений резины
• Пальпация для обнаружения вздутий под оболочкой
• Тестирование под нагрузкой (выявление протечек при повороте руля)

Риски эксплуатации повреждённых шлангов:

1. Проникновение грязи и влаги в текстильный/металлический армирующий слой
2. Коррозия оплётки и потеря прочности конструкции
3. Разрыв магистрали при пиковых давлениях (до 150 бар)
4. Выход из строя насоса ГУР из-за масляного голодания

Тип трещины	Допустимость	Действия
Поверхностные микротрещины (паутинка)	Временная эксплуатация с контролем	Замена при углублении или увеличении площади
Глубокие одиночные трещины (более 2 мм)	Недопустимы	Немедленная замена шланга
Расслоение оболочки со вздутием	Критично	Срочная остановка и замена

Важно: Ремонт трещин оболочки путём обмотки изолентой, наложения хомутов или вулканизации недопустим – такие методы не восстанавливают герметичность армированных слоёв и не гарантируют безопасность. Единственное решение – замена шланга в сборе.

Провисание соединений на патрубках

Провисание соединений шлангов гидроусилителя руля нарушает герметичность системы, вызывая утечки рабочей жидкости. Это приводит к падению давления в контуре ГУРа, пенообразованию жидкости и снижению эффективности рулевого управления. Длительная эксплуатация с такой неисправностью провоцирует ускоренный износ насоса и рулевой рейки.

Основными причинами провисания являются ослабление или коррозия хомутов, деформация патрубков из-за перегрева, а также естественное старение резины в местах соединений. Неправильный подбор диаметра шланга относительно штуцера или использование неоригинальных комплектующих также способствуют потере плотности прилегания.

Диагностика и устранение

Для выявления проблемных участков выполните проверку:

1. Визуально оцените степень провисания шлангов при работающем двигателе
2. Проверьте следы течи масла в зонах соединений
3. Проконтролируйте усилие затяжки хомутов динамометрическим ключом

Тип дефекта	Способ ремонта
Ослабление хомута	Затяжка до номинального момента (обычно 8-12 Н·м)
Деформация патрубка	Замена шланга в сборе
Износ посадочной поверхности	Установка ремонтной втулки или полная замена узла

Важно! При замене хомутов используйте только специализированные винтовые или самозатягивающиеся модели. Запрещается применять проволочные стяжки – они не обеспечивают равномерного обжима.

Для профилактики провисаний:

• Регулярно очищайте патрубки от грязи и масляных отложений
• Контролируйте положение шлангов относительно подвижных элементов подвески
• Каждые 50 000 км заменяйте уплотнительные кольца и хомуты

Диагностика течей УФ-краской

Добавьте специальную ультрафиолетовую (УФ) краску-маркер в бачок гидроусилителя руля. Концентрация и тип красителя должны строго соответствовать рекомендациям производителя и быть совместимыми с гидравлической жидкостью ГУРа. Тщательно перемешайте жидкость в бачке для равномерного распределения красителя по системе. Прогрейте двигатель до рабочей температуры и несколько раз повращайте руль от упора до упора, создавая рабочее давление в системе и обеспечивая циркуляцию "помеченной" жидкости по всем шлангам и компонентам.

После циркуляции жидкости тщательно очистите все подозрительные места соединений шлангов (наконечники, штуцеры насоса, рейки, бачка), а также сами шланги по всей длине от возможных следов масла и грязи с помощью специального обезжиривателя. Это критически важно, так как старые масляные пятна могут светиться под УФ-лампой и давать ложные указания. Дайте поверхности высохнуть.

Процесс выявления течи

В затемненном помещении (гараж, бокс) используйте мощную ультрафиолетовую (УФ) лампу для осмотра всей трассы гидроусилителя руля. Сфокусируйтесь на следующих ключевых зонах:

• Соединения шлангов: Места обжима фитингов на шлангах высокого и низкого давления.
• Резьбовые соединения: Штуцеры насоса ГУР, гидравлической рейки, бачка, металлических трубок.
• Поверхность шлангов: По всей длине, особенно на перегибах и участках, подверженных трению или нагреву.
• Защитные оплетки: Под оплеткой часто скапливается вытекшая жидкость.

УФ-краситель, смешанный с гидравлической жидкостью и вытекающий наружу, будет ярко светиться (обычно желто-зеленым или оранжевым светом) под воздействием УФ-лучей. Свечение четко локализует точное место утечки, даже если сама жидкость еще не успела образовать видимую каплю или пятно, или если течь очень мала.

Наиболее типичные места обнаружения течей на шлангах ГУРа при УФ-диагностике:

Тип шланга	Типичные точки течей
Шланг высокого давления	Обжимы наконечников; Трещины резины у наконечников; Повреждения резинового слоя по длине; Износ от вибрации/трения.
Шланг низкого давления (возвратный)	Обжимы наконечников; Трещины резины у наконечников; Потеря эластичности, растрескивание резины по длине; Плохая посадка на штуцер бачка или рейки.
Металлические трубки	Коррозия; Механические повреждения; Течь по резьбе соединений.

Обнаруженные с помощью УФ-краски поврежденные участки шлангов ГУРа подлежат замене. Ремонт шлангов высокого давления (наварка, обжимка в кустарных условиях) не допускается из соображений безопасности. Шланги низкого давления иногда можно обрезать и переустановить, если позволяет длина и тип соединения, но чаще также требуется замена.

Замер давления в системе ГУР манометром

Для замера давления в системе гидроусилителя руля используется манометр, рассчитанный на диапазон до 100-150 бар, который подключается в разрыв напорной магистрали между насосом ГУР и рулевой рейкой (или распределителем). Требуется предварительно слить рабочую жидкость из системы, отсоединить штатный шланг от выхода насоса и установить переходники манометра вместо него, обеспечив герметичность соединений.

Измерения проводятся при прогретой жидкости (50-60°C) на работающем двигателе в разных режимах: холостом ходу, при плавном повороте руля до упора в обе стороны и удержании его в крайнем положении 3-5 секунд. Кратковременное превышение давления при достижении упора допустимо, но постоянное значение при удержании руля не должно опускаться ниже нормы, указанной производителем (обычно 80-110 бар).

Критические отклонения и их причины

Результаты замеров интерпретируются следующим образом:

• Давление ниже нормы: Износ насоса ГУР, засорение фильтра, утечки в магистралях, неисправность перепускного клапана.
• Давление выше нормы: Засорение гидравлических каналов рейки/распределителя, деформация рулевых шлангов, неисправность клапана управления давлением.
• Скачки давления: Попадание воздуха в систему (пена в бачке), критический износ насоса.

Важно! Удерживать руль в крайнем положении более 5 секунд запрещено – это приводит к перегреву жидкости и выходу насоса из строя. После замера систему необходимо прокачать, проверить уровень жидкости и отсутствие течей.

Визуальный осмотр на подъемнике

Подъем автомобиля обеспечивает полный доступ к шлангам гидроусилителя руля, включая скрытые участки под днищем и в моторном отсеке. Это позволяет выявить дефекты, незаметные при наземной диагностике, такие как микротрещины на внутренних поверхностях изгибов или следы контакта с подвижными элементами подвески.

Осмотр начинается с идентификации всех контуров ГУРа: напорной магистрали высокого давления (толстостенный металлорукав), обратки низкого давления (гибкий шланг) и патрубков бачка. Проверяется маршрут прокладки – шланги не должны касаться острых кромок кузова, вращающихся деталей или выхлопной системы.

Ключевые параметры для оценки

Критические признаки неисправности:

• Масляные подтёки: следы жидкости ГУР на поверхности шлангов, фитингах или соседних узлах. Особое внимание – зонам соединений и заводским обжимным гильзам.
• Вздутия и расслоения: локальные "шишки" на поверхности, отслоение резинового слоя от армирующей оплётки (характерно для шлангов высокого давления).
• Глубокие трещины и порезы: особенно опасны на участках динамического изгиба у рулевой рейки или насоса.

Дополнительные факторы риска:

1. Потертости и перегибы: следы трения о кузовные элементы, неестественные заломы, снижающие пропускную способность (особенно актуально для обратки).
2. Коррозия металлических фитингов: окисление гаек, штуцеров, нарушающее герметичность соединений.
3. Состояние хомутов: сдвиги, ослабление крепежа, ржавчина на ленте или винтах (типично для контура низкого давления).
4. Отсутствие защитных кожухов: повреждение или потеря гофры на участках риска абразивного износа.

Элемент	Норма	Дефект
Поверхность шланга	Ровная, без вздутий, гибкая	Масляные пятна, трещины, "пузыри", затвердение
Соединения	Сухие, без люфта	Подтёки жидкости, коррозия штуцера
Трассировка	Зазор 10-15 мм до горячих/острых деталей	Контакт с выхлопом, натяжение при повороте руля

Обнаружение любого критического дефекта требует замены шланга. Потертости без нарушения целостности могут быть устранены установкой защитной гофры или корректировкой крепления. Ослабленные хомуты подтягиваются, проржавевшие – заменяются на нержавеющие аналоги.

Оценка гибкости шланга на холодную

Проверка гибкости шланга ГУРа при низких температурах критична для диагностики старения резины. Затвердевание материала на морозе указывает на потерю пластификаторов и начало деструкции внутренних слоев. Тест выполняется при температуре ниже +5°C: исправный шланг должен сохранять умеренную податливость при сгибании руками без хруста или трещин.

Резкое снижение эластичности – признак необходимости замены, даже при отсутствии видимых повреждений. Жесткий шланг провоцирует утечки в местах соединений из-за недостаточной компенсации вибраций, а микротрещины на внутренней поверхности ускоряют износ уплотнителей и насоса. Игнорирование этого параметра ведет к отказу рулевого управления в зимний период.

Ключевые критерии оценки

• Угол свободного изгиба: На холоде новый шланг сгибается на 90-120° без усилия. Угол менее 60° сигнализирует о критичном износе.
• Равномерность сопротивления: Появление "жестких точек" по длине свидетельствует о расслоении армирующих слоев.
• Восстановление формы: После деформации качественный шланг возвращается в исходное состояние за 2-3 секунды.

Последствия низкой гибкости

Симптом	Риск	Решение
Треск при изгибе	Разрыв оплетки	Немедленная замена
Остаточная деформация	Перетирание о кузов	Проверка креплений + замена
Локальное вздутие	Внезапный разрыв	Экстренная замена

Важно: Тестирование проводят на сухом шланге до запуска двигателя. Прогрев жидкости маскирует проблему за счет временного размягчения резины.

Инструменты для замены шланга ГУР

Для замены шланга гидроусилителя руля потребуется базовый набор механика и несколько специализированных приспособлений. Отсутствие нужных инструментов приведет к сложностям при демонтаже старых элементов и герметичной установке новых патрубков.

Ключевой задачей является обеспечение доступа к узлам в подкапотном пространстве и минимизация риска повреждения резьбовых соединений. Работа с гидравлическими магистралями также требует соблюдения чистоты и контроля давления в системе.

Основной комплект

• Торцевые головки (10-19 мм) и трещотка – для фитингов крепления
• Набор рожковых ключей – дублирующий доступ к гайкам в стесненных условиях
• Спецключ для хомутов (пассатижи-распорки) – для снятия пружинных и винтовых хомутов
• Плоскогубцы с длинными губками – манипуляции со штуцерами

Вспомогательные инструменты

1. Емкость для слива жидкости ГУР (1-2 л)
2. Шприц или воронка – заливка новой рабочей жидкости
3. Чистые ветошь и щетка – удаление загрязнений с посадочных мест
4. Фонарик – подсветка монтажных зон

Тип соединения	Рекомендуемый инструмент
Бандажные хомуты	Клещи для хомутов или бокорезы
Резьбовые штуцера	Торцевая головка + удлинитель
Фланцевые крепления	Набор шестигранников

Демонтаж старых хомутов и креплений

Перед началом работ убедитесь в наличии необходимого инструмента: набор отверток (крестовых и шлицевых), пассатижи, бокорезы, торцевой ключ (чаще 10 мм) и ветошь. Отключите аккумуляторную батарею для предотвращения случайного запуска двигателя и снижения давления в системе ГУРа. Осмотрите зону вокруг креплений, очистите грязь вокруг хомутов и штуцеров для лучшего доступа и предотвращения попадания частиц в систему.

Определите тип крепежа: червячные хомуты с винтом, фиксирующие скобы с язычком или фланцевые соединения. На червячных хомутах ослабьте затяжку отверткой или торцевым ключом, провернув винт против часовой стрелки. Для фиксирующих скоб сожмите пассатижами ушки язычка и аккуратно вытяните его из паза. Не прилагайте чрезмерных усилий во избежание поломки пластиковых элементов или деформации металла.

Последовательность операций

1. Ослабление хомутов: Для металлических червячных хомутов используйте отвертку/ключ. Пластиковые хомуты типа "zip-tie" аккуратно срежьте бокорезами.
2. Демонтаж крепежных скоб:
   • Металлические П-образные скобы: выкрутите крепежные болты торцевым ключом.
   • Пластиковые защелки: отожмите фиксаторы отверткой и извлеките из посадочных мест.
3. Извлечение шланга: Проверните шланг вокруг штуцера для разрушения коррозионного слоя, затем аккуратно стяните его. При закисании используйте съемник или аккуратно подрежьте хомутовой участок ножом.

Тип крепления	Инструмент	Риски
Червячный хомут	Отвертка, ключ	Срыв шлица винта
Фиксирующая скоба	Пассатижи	Поломка язычка
Болтовая скоба	Торцевой ключ 10мм	Обрыв болта

Осмотрите снятые хомуты и скобы на предмет трещин, коррозии или деформации. Повторное использование старых креплений недопустимо – установите новые комплектующие. Очистите посадочные места на штуцерах и кузове от грязи и остатков резины перед монтажом новых элементов.

Откручивание штуцеров без повреждений

Прикипевшие или заржавевшие штуцеры шлангов ГУРа требуют особого подхода для демонтажа. Грубая сила приводит к срыву граней, деформации трубок или повреждению портов рейки/насоса, что влечёт дорогостоящий ремонт.

Обязательно очистите зону соединения металлической щёткой от грязи и окалины. Обработайте резьбовое соединение проникающей смазкой (WD-40, Liquid Wrench) за 10-15 минут до работ, при необходимости повторите обработку. Для алюминиевых элементов избегайте агрессивных химикатов, вызывающих коррозию.

Инструменты и методы:

• Набор накидных ключей точного размера (не рожковых!) – обеспечивает полный контакт с гранями
• Торцовые головки с трещоткой и удлинителем – для равномерного усилия в стеснённых условиях
• Нагрев горелкой (локально!): расширение металла разрушает коррозию (запрещено для резиновых элементов)
• Ударный инструмент: аккуратные постукивания молотком по ключу через медную прокладку

Технология отворачивания:

1. Зафиксируйте корпус штуцера вторым ключом для исключения скручивания трубки
2. Плавно увеличивайте усилие без рывков, контролируя параллельность ключа
3. При сопротивлении – чередуйте направления (влево/вправо) для "срыва" коррозионного слоя
4. Для глубоко "прихваченных" соединений используйте специализированные съёмники

Ошибка	Последствие	Профилактика
Перекос ключа	Срыв граней	Контроль позиционирования инструмента
Чрезмерный нагрев	Деформация седла штуцера	Краткосрочный прогрев + теплоотводящая паста
Резкий рывок	Обрыв трубки ГУРа	Плавное наращивание усилия с простукиванием

Обрезка шлангов по форме оригинала

Точное повторение геометрии оригинального шланга – обязательное условие при замене. Малейшие отклонения в длине или изгибах создают напряжения в трубках, ведут к перетиранию об кузовные элементы, а главное – провоцируют утечки рабочей жидкости в местах соединений. Несоответствие формы также может вызвать заломы при монтаже, блокирующие циркуляцию масла в системе ГУРа.

Для разметки используйте демонтированный оригинальный шланг как шаблон. Совместите новый шланг строго параллельно образцу, фиксируя их струбцинами на ровной поверхности. Особое внимание уделите углам изгибов возле фитингов и промежуточным креплениям – эти зоны маркируйте первыми, используя несмываемый маркер или керн.

Технология обрезки и контроль качества

Резку выполняйте специализированным инструментом:

• Труборез для гидрошлангов – гарантирует перпендикулярный срез без деформации армирующего слоя
• Торцовочный нож – для удаления внутренней фаски после резки
• Углошлифовальная машинка с отрезным диском – допустима только при отсутствии трубореза, требует последующей зачистки заусенцев

Критические этапы контроля:

1. Сверить длину всех сегментов между контрольными точками после резки
2. Проверить совпадение углов изгибов шаблоном на ровной плитке
3. Убедиться в отсутствии скручивания шланга вокруг оси (риск пережатия при установке)

Ошибка	Последствие	Метод профилактики
Срез под углом	Негерметичность обжима фитинга	Применение направляющих для трубореза
Отклонение по длине ±5 см	Натяжение или провисание трассы	Трехточечная фиксация при разметке
Игнорирование радиусов изгиба	Залом внутреннего армирования	Использование монтажных копир

Важно: запрещено компенсировать неточность резки подтяжкой крепежных хомутов или смещением кронштейнов – это создает остаточные напряжения в магистрали. После установки проверьте отсутствие контакта шланга с подвижными элементами рулевого механизма при полном ходе руля в обе стороны.

Установка новых уплотнительных колец

Правильная установка уплотнительных колец критична для герметичности соединений гидроусилителя руля. Небрежный монтаж может привести к утечкам рабочей жидкости и выходу из строя системы.

Перед установкой новых колец необходимо тщательно очистить посадочные канавки от грязи и остатков старого уплотнения. Поверхности штуцера и шланга должны быть смазаны чистой жидкостью ГУР или специальной смазкой для резиновых уплотнений.

Процесс установки выполняется в следующем порядке:

1. Осмотрите новые уплотнительные кольца на предмет отсутствия механических повреждений и деформаций.
2. Нанесите тонкий слой жидкости ГУР на поверхность колец для облегчения монтажа и защиты от повреждений.
3. Аккуратно разместите кольца в предназначенные канавки, избегая перекручивания и растяжения.
4. Убедитесь, что кольцо равномерно размещено по всей окружности канавки без перегибов.
5. При соединении шланга с фитингом действуйте плавно, без резких движений, чтобы не повредить уплотнение.

Распространенные ошибки при установке:

• Использование поврежденных или некондиционных уплотнительных колец
• Применение неподходящих смазочных материалов (на нефтяной основе)
• Перетяжка резьбовых соединений или хомутов
• Попадание грязи или абразивных частиц на уплотняющие поверхности

Последствия ошибок	Профилактика
Протечки жидкости ГУР	Контроль чистоты соединений
Разрушение резины уплотнения	Использование только рекомендованных смазок
Попадание воздуха в систему	Визуальная проверка положения кольца после монтажа

После монтажа запустите двигатель и проверьте герметичность соединений при повороте руля в крайние положения. При обнаружении течей немедленно заглушите двигатель и устраните проблему.

Замена стопорных шайб на разъемах

Стопорные шайбы обеспечивают герметичность соединений гидравлических линий рулевого управления. Они устанавливаются между фланцем шланга/трубки и ответной частью узла (рейка, насос, радиатор), предотвращая утечки рабочей жидкости под высоким давлением. Шайбы подвержены деформации, усталости металла и механическим повреждениям при каждом демонтаже, что требует их обязательной замены при любом разъединении контура ГУРа.

Игнорирование замены изношенных шайб неизбежно приводит к течам гидравлической жидкости, падению давления в системе, ухудшению работы рулевого управления, повышенному износу насоса и загрязнению подкапотного пространства. Использование старых или несоответствующих спецификациям шайб недопустимо даже при видимом отсутствии дефектов.

Технология замены

Для выполнения работы потребуется:

• Новый комплект стопорных шайб (строго рекомендованного производителем типоразмера и материала)
• Торцевой ключ под гайку/болт соединения
• Чистая ветошь и ёмкость для слива жидкости
• Специальный съемник для фиксаторов (при наличии)

Последовательность действий:

1. Обесточить автомобиль, снять защиту двигателя (при необходимости).
2. Подставить емкость под разъем, осторожно открутить крепежную гайку/болт соединения на 1-2 оборота для сброса давления.
3. Полностью отсоединить шланг, извлечь старые шайбы из посадочных мест на штуцере и ответной части. Внимательно удалить все фрагменты поврежденных шайб.
4. Очистить контактные поверхности ветошью от грязи, окислов и остатков старой жидкости. Запрещено использовать абразивы!
5. Установить новые шайбы на штуцер (обычно одна или две штуки согласно схеме соединения). Убедиться в правильной ориентации конических поверхностей.
6. Соединить элементы, затянуть крепеж с моментом, указанным в сервисной документации автомобиля (перетяжка вызывает деформацию шайб).

Типичные ошибки при замене:

Ошибка	Последствие
Повторное использование старых шайб	Течь в месте соединения
Затяжка без динамометрического ключа	Разрушение шайбы или резьбы
Использование шайб нештатного размера	Негерметичность соединения
Загрязнение посадочных поверхностей	Повреждение уплотняющего контура

После сборки обязательно выполните прокачку системы ГУРа для удаления воздуха, проверьте уровень жидкости и отсутствие течей в зоне ремонта при работающем двигателе на максимальных оборотах холостого хода. Контролируйте герметичность первые 100-200 км пробега.

Маршрутизация шлангов без перегибов

Правильная прокладка шлангов гидроусилителя руля предотвращает перетирание, заломы и преждевременный износ. Трассировка должна учитывать естественные точки крепления кузова, подвижные элементы подвески и температурные зоны двигателя.

Перегибы создают локальное сопротивление потоку гидравлической жидкости, повышая давление в системе. Это приводит к перегреву масла, вздутию шлангов, ускоренному разрушению армирующего слоя и риску внезапного разрыва магистрали.

Ключевые правила монтажа

• Соблюдайте минимальный радиус изгиба: не менее 100 мм для резиновых шлангов и 150 мм для армированных металлической оплеткой
• Фиксируйте шланги пластиковыми хомутами через каждые 30-40 см, избегая перетяжки и деформации
• Обеспечьте зазор 15-20 мм от горячих деталей (выпускной коллектор, турбина)
• Исключите контакт с острыми кромками кузова, используя защитные гофры в зонах риска
• Оставьте технологическую слабину длиной 50-70 мм возле насоса ГУР и рейки для компенсации вибраций

Тип шланга	Допустимый угол изгиба	Критичный дефект
Высокого давления	Не более 45° на участке	Спиральные заломы оплетки
Низкого давления	До 90° при радиусе от 80 мм	Растрескивание резины в складках
Возвратный	Плавные дуги без углов	Пережим стенок на сгибах

При подключении к рулевой рейке проверьте отсутствие натяга при полном ходе руля от упора до упора. Контролируйте отсутствие пересечений с электропроводкой и топливными магистралями.

Заправка системы гидравлической жидкостью

Полностью слейте отработанную жидкость из бачка ГУРа и магистралей, отсоединив обратную линию или используя спецоборудование. Тщательно очистите сетку фильтра в расширительном бачке от металлической стружки и загрязнений. Убедитесь в отсутствии утечек на соединениях перед заливкой нового состава.

Используйте только жидкость, указанную производителем (ATF Dexron, Pentosin или аналог). Несоблюдение спецификации вызывает вспенивание, ускоренный износ уплотнений и выход насоса из строя. Залейте состав через воронку до метки «MAX» на бачке, избегая попадания пыли.

Прокачка системы

1. При выключенном двигателе 3-5 раз плавно поверните руль от упора до упора для вытеснения воздуха.
2. Запустите мотор на 5-10 секунд. Долейте жидкость до нормы при падении уровня.
3. Повторите пункты 1-2 до исчезновения воздушных пузырей в бачке и шума при работе ГУРа.

Критические ошибки:

• Использование неподходящей жидкости или смешивание типов
• Неполное удаление воздуха (приводит к «вою» насоса и жесткому рулю)
• Превышение уровня жидкости (риск выдавливания сальников)

Симптом после заправки	Вероятная причина
Пена в бачке	Воздух в системе, несовместимая жидкость
Стук при повороте руля	Низкий уровень, завоздушивание
Подтекания на соединениях	Повреждение уплотнений шлангов

Прокачка ГУР для удаления воздуха

Прокачка гидроусилителя руля – обязательная процедура после замены шлангов, насоса или рейки, а также при появлении признаков завоздушивания системы. Воздух в контуре ГУР вызывает пенирование жидкости, снижение эффективности усилителя и характерный шум при повороте руля.

Для успешной прокачки необходимо обеспечить герметичность всех соединений и использовать только рекомендованную производителем жидкость. Игнорирование процедуры или нарушение технологии приведет к ускоренному износу деталей гидросистемы и повторному появлению воздуха в магистралях.

Порядок выполнения прокачки

1. Заполните бачок ГУР жидкостью до отметки MAX, оставив свободным ~20% объема для расширения.
2. При вывешенных передних колесах медленно вращайте руль от упора до упора 10-15 раз. Не удерживайте руль в крайних положениях более 3 секунд!
3. Запустите двигатель на 1-2 минуты. Дайте жидкости прогреться до 50-60°C (рука терпит касание к металлу бачка).
4. Повторите вращение рулем при работающем моторе 5-7 циклов. Контролируйте уровень жидкости, доливая при необходимости.

Признак успешной прокачки	Симптом завоздушивания
Ровный гул насоса без вибраций	Рычание или вой при повороте
Плавное усилие на руле	Провалы или "жесткие" точки в рулении
Отсутствие пузырей в бачке	Пена на щупе или поверхности жидкости

При сохранении проблем после 2-3 циклов прокачки проверьте: герметичность всасывающего патрубка (подсос воздуха), целостность уплотнительных колец, соответствие вязкости жидкости климатическим условиям. В сложных случаях используйте вакуумную прокачку через адаптер на бачке.

Временный ремонт порванного шланга ГУРа

При обнаружении разрыва шланга гидроусилителя руля необходимо немедленно остановить автомобиль. Поврежденный участок очистите от грязи и масла бензином или растворителем, затем просушите. Обезжиривание критично для адгезии ремонтных материалов.

Учтите, что временные меры рассчитаны только на краткосрочное использование под низким давлением. Избегайте резких поворотов руля и минимизируйте нагрузку на систему. При первой возможности замените шланг полностью – временный ремонт не обеспечивает долговечной герметизации.

Способы аварийного восстановления

• Изолента + хомуты: Плотно обмотайте повреждение 8-10 слоями влагостойкой изоленты (например, армированной), перекрывая края разрыва на 5 см с каждой стороны. Зафиксируйте стальными хомутами по краям и центру.
• Холодная сварка: Нанесите двухкомпонентный эпоксидный состав на сухую поверхность, укрепив место разрыва тканевой или металлической заплаткой. Выдержите время полимеризации (указано на упаковке) перед запуском двигателя.
• Ремонтная муфта: Разрежьте шланг в месте повреждения, наденьте на концы металлическую муфту с внутренними конусами и затяните винтовые зажимы. Требует точного подбора диаметра.

После ремонта запустите двигатель на 2-3 минуты без вращения руля, проверьте герметичность на холостых оборотах. При появлении подтеков масла или шипения – заглушите мотор. Двигайтесь к месту ремонта на скорости не выше 60 км/ч, избегая полного выворота руля.

Использование хомутов для аварийного ремонта

При повреждении шланга ГУРа (трещина, разрыв или отслоение наконечника) хомуты позволяют временно восстановить герметичность системы. Для этого поврежденный участок обматывают резиновой полосой (например, от камеры) или используют готовый ремонтный бандаж, плотно стягивая конструкцию металлическими хомутами. Важно перекрыть зону дефекта с запасом 2-3 см в каждую сторону.

Используйте червячные или проволочные хомуты с усилием затяжки не менее 0.7 Н·м. Пружинные модели менее надежны для высокого давления (до 150 бар). После установки запустите двигатель на холостом ходу, проверьте отсутствие течи рулевой жидкости и убедитесь в нормальном усилии на руле. Помните: это исключительно временное решение для доезда до сервиса.

Порядок действий

1. Очистите поврежденный участок шланга от грязи и обезжирьте
2. Наложите резиновую заплатку, полностью закрывая дефект
3. Установите минимум 2 хомута по краям заплатки
4. Затяните крепеж равномерно без перекоса

Тип хомута	Макс. давление	Рекомендации
Червячный	120-150 бар	Лучший выбор, контролируемая затяжка
Проволочный	до 100 бар	Требует специнструмента для установки
Пружинный	до 60 бар	Только для очень мелких повреждений

Важно: При малейшем подозрении на нарушение герметичности немедленно прекратите эксплуатацию. Утечка жидкости ГУР приводит к выходу из строя насоса и риску потери управления.

Ограничения при ремонте оплетки

Ремонт металлической оплетки гидравлических шлангов ГУРа возможен только при локальных повреждениях, не затрагивающих целостность внутренних слоев рукава. Восстановление оправдано исключительно при сохранении герметичности резинового слоя и отсутствии деформации сердечника.

Любое нарушение структуры оплетки (обрыв проволоки, расслоение, коррозионные очаги) критично снижает рабочее давление системы. Попытки восстановления путем пайки, обмотки или установки хомутов не обеспечивают равномерного распределения нагрузок и создают уязвимые точки.

Основные ограничения и риски

Недопустимые методы ремонта:

• Сварка или пайка – нарушает термообработку проволоки, снижая предел прочности.
• Механическая обвязка – не компенсирует разницу в коэффициентах расширения материалов.
• Эпоксидные составы – не выдерживают вибрационных нагрузок и давления свыше 50 бар.

Критерии полной замены шланга:

1. Обрыв более 10% проволок в одном сечении оплетки
2. Видимая деформация (сплющивание, перекручивание)
3. Коррозия, охватывающая свыше 30% поверхности
4. Наличие масляных пятен на оплетке (признак повреждения внутренних слоев)

Тип повреждения	Допустимый ремонт	Требуемая замена
Единичный разрыв проволоки	Зачистка и антикоррозийная обработка	Нет
Расплетение на торцах	Обрезка и перепрессовка фитинга	Да (если длина шланга не позволяет)
Глубокие царапины на оплетке	Нет	Да (риск коррозионного разрушения)

Повторное использование фитингов после аварийного разрыва оплетки запрещено – усталость металла приводит к катастрофическому износу. Герметичность восстановленного участка невозможно проверить без гидравлических испытаний, что экономически нецелесообразно для единичного ремонта.

Запрессовка новых наконечников на шланг

Для замены повреждённых фитингов гидроусилителя требуется специальное оборудование: гидравлический пресс с матрицами, калиброванными под диаметр шланга и тип наконечника. Предварительно старый наконечник аккуратно срезается болгаркой или ножовкой, избегая деформации армирующего слоя шланга. Торец очищается от заусенцев и обезжиривается растворителем.

Новый фитинг подбирается строго по параметрам оригинала (угол изгиба, тип резьбы, длина). На шланг надевается гайка и уплотнительная втулка (если предусмотрена конструкцией). Наконечник устанавливается в прессовочную матрицу, после чего шланг вставляется в него до упора. Давление пресса прикладывается строго перпендикулярно оси соединения.

Технология процесса

Операция выполняется в три этапа:

1. Предварительная обжимка – фиксация наконечника на шланге при давлении 50-100 бар
2. Основная запрессовка – создание рабочего давления 400-600 бар для формирования герметичного соединения
3. Контроль качества – визуальная проверка равномерности обжима по всей окружности

Критические параметры запрессовки:

Тип шланга	Давление (бар)	Допуск смещения (мм)
Однослойный (низкого давления)	300-400	≤0.5
Многослойный (высокого давления)	500-700	≤0.3

Важно: после запрессовки обязательна проверка на тестовом стенде – подача масла под давлением, превышающим рабочее на 25%. При появлении течи соединение утилизируется – повторная запрессовка недопустима.

Распространённые ошибки:

• Использование матриц с изношенными посадочными поверхностями
• Несоосность шланга и наконечника при приложении давления
• Нарушение глубины посадки (определяется по монтажной метке на фитинге)
• Применение несоответствующих уплотнительных колец или втулок

Подбор штуцера при ремонте фитингов

При замене повреждённых фитингов гидроусилителя руля критически важно точно подобрать штуцер, обеспечивающий герметичное соединение между шлангом и узлами ГУР. Несоответствие геометрии или типа резьбы приводит к утечкам рабочей жидкости, падению давления в системе и выходу из строя насоса.

Основные параметры выбора включают тип резьбы (метрическая, дюймовая, коническая), шаг и диаметр, угол конусности уплотнительной поверхности, а также материал изготовления. Использование неоригинальных комплектующих без верификации размеров недопустимо.

Ключевые критерии подбора

• Идентификация резьбы:
  • Метрическая (М10х1, М12х1.5)
  • Дюймовая UNF/JIC (7/16"-20, 1/2"-20)
  • Коническая BSPT (R1/8, R1/4)
• Угол уплотнения: 24° (JIC), 37° (DIN), 45° (SAE)
• Наружный диаметр: замер микрометром в трёх точках

Тип системы	Стандарт штуцера	Усилие затяжки (Нм)
Европейские авто	DIN 2353 / метрическая	40-60
Американские авто	JIC 37° / SAE 45°	35-50
Азиатские авто	BSPT / JIS 30°	25-40

Практическая процедура: демонтированный штуцер сравнивается с калибровочными образцами или эталонными таблицами. При отсутствии оригинала параметры считываются с корпуса рейки/насоса. Для комбинированных фитингов обязательна проверка угла конуса уплотнительного кольца профильным шаблоном.

После установки нового штуцера выполняется опрессовка системы при двойном рабочем давлении (до 150 бар) для контроля герметичности соединения перед вводом в эксплуатацию.

Правила замены поврежденных штуцеров

Перед началом работ убедитесь в наличии новых штуцеров, соответствующих спецификациям производителя по размеру, материалу и углу конусности. Проверьте состояние резьбовых соединений на рейке/насосе/бачке – сколы или деформация требуют замены узла. Очистите зону работ от грязи ветошью, исключив попадание абразива в систему.

Сбросьте давление в гидросистеме, запустив двигатель на 10 секунд при вывернутых колесах. Заглушите мотор, выполните несколько полных оборотов руля влево-вправо для остаточной разгрузки. Подготовьте емкости для слива рабочей жидкости (минимум 1 литр).

Технология демонтажа и установки

1. Ослабьте хомут крепления шланга, снимите защитный колпачок со штуцера.
2. Используйте торцевой ключ с «проскальзывающей» трещоткой для откручивания накидной гайки. Не применяйте газовый ключ – это гарантированно повредит грани.
3. Аккуратно выньте старый штуцер, сразу закройте отверстия чистыми заглушками.
4. Нанесите тонкий слой консистентной смазки на уплотнительное кольцо нового штуцера.
5. Вручную наживите гайку до упора, затем дотяните динамометрическим ключом с усилием, указанным в мануале (обычно 15-40 Н·м).

Критические ошибки: перетяжка (ведет к срыву резьбы), перекос при установке (деформирует конус), использование герметиков вместо штатных колец (вызывает засорение клапанов). После замены прокачайте систему согласно регламенту производителя.

Тип соединения	Рекомендуемый момент затяжки	Особенности контроля
Метрическая резьба (M12-M16)	25-35 Н·м	Проверка на отсутствие капель под давлением 100+ бар
Дюймовая резьба (JIC 37°)	30-40 Н·м	Контроль угла расположения штуцера относительно шланга

Важно: тестовый запуск проводите при вывешенных передних колесах. Резкие рывки руля на месте недопустимы – это провоцирует скачки давления. При появлении пузырей в бачке или шипения повторите прокачку.

Сварка металлических частей магистрали

При ремонте стальных трубопроводов ГУРа сварка применяется для устранения трещин, пробоин или замены деформированных участков. Технология требует тщательной подготовки: поврежденный сектор вырезается, торцы зачищаются до чистого металла шлифованием, обезжириваются растворителем. Используется аргонодуговая сварка (TIG) с присадочной проволокой из аналогичной стали для сохранения коррозионной стойкости и прочности.

Сварной шов формируется без пропусков и пор, с полным проваром кромок. Перегрев запрещен – он меняет структуру металла, снижая устойчивость к вибрациям и гидроударам. После сварки выполняется визуальный контроль на отсутствие трещин и проверка герметичности под давлением, превышающим рабочее в 1.5 раза. Обязательна последующая антикоррозийная обработка зоны соединения.

Критические требования к сварочным работам

• Точное совпадение толщины стенок соединяемых труб
• Защитная газовая среда (аргон) для предотвращения окисления
• Отсутствие перепадов по внутреннему диаметру в зоне шва

Параметр	Норматив	Последствия нарушения
Температура нагрева	не выше 200°C	Потеря прочности металла
Ширина усиления шва	1-2 мм	Концентрация напряжений

Некачественный шов провоцирует течь гидравлической жидкости при вибрационных нагрузках. Альтернативой сварке служит замена всего участка трубопровода или применение резьбовых фитингов, но для прямых отрезков бесшовных труб сварное соединение остается наиболее надежным методом восстановления.

Особенности ремонта контакта "шланг-радиатор"

Утечки в зоне соединения шланга ГУР с радиатором чаще всего вызваны повреждением уплотнительных элементов или деформацией посадочных поверхностей. Герметичность нарушается при износе резиновых колец, коррозии металлических штуцеров радиатора, микротрещинах в пластиковых патрубках или ослаблении стяжных хомутов. Диагностика требует визуального осмотра на предмет следов жидкости и проверки затяжки крепежа.

Критически важно определить точную причину неисправности перед ремонтом: использование герметиков без замены изношенных деталей даст временный эффект. При работе с алюминиевыми радиаторами избегайте чрезмерных усилий – резьбовые соединения легко повредить. Обязательно сливайте жидкость ГУР перед демонтажем для предотвращения попадания воздуха в систему.

Ключевые этапы восстановления

1. Демонтаж: Ослабьте хомут, аккуратно снимите шланг. Проверьте штуцер радиатора на сколы, коррозию, овальность.
2. Подготовка поверхностей:
   • Зачистите штуцер радиатора от грязи и окислов мягкой щёткой
   • Удалите остатки старого герметика с патрубка шланга
   • Промойте детали чистой гидравлической жидкостью
3. Замена уплотнений:
   • Установите новые резиновые кольца (O-ring)
   • Нанесите тонкий слой жидкости ГУР на уплотнители перед сборкой
4. Сборка:
   • Плотно наденьте шланг на штуцер до упора
   • Затяните хомут с моментом 1.5-2.5 Н·м (уточняйте в спецификации авто)

Проверка результата: После заполнения системы жидкостью запустите двигатель, повращайте руль от упора до упора 3-5 раз. Осмотрите соединение под давлением – не допускается образование капель. Контролируйте уровень жидкости в бачке в течение первых 100 км пробега.

Предотвращение перетирания шлангов ГУРа о кузов

Перетирание шлангов гидроусилителя руля о элементы кузова или подвески – частая причина утечек жидкости и выхода системы из строя. Возникает оно из-за вибраций двигателя, естественного смещения агрегатов при движении или некорректной первоначальной установки. Постоянное трение резиновой оболочки о металл приводит к истиранию верхнего слоя, повреждению армирования и разгерметизации магистрали.

Последствия игнорирования этой проблемы критичны: потеря управляемости из-за резкого увеличения усилия на руле, загрязнение подкапотного пространства техническими жидкостями, риск возгорания при попадании масла на горячие узлы. Повреждение чаще всего происходит в зонах контакта с кронштейнами, кузовными усилителями, опорой двигателя или краями технологических отверстий.

Ключевые методы защиты

• Правильная фиксация: Использование штатных хомутов и кронштейнов для жесткой фиксации шланга в предусмотренных точках. Запрещено оставлять участки провисания или натяжения.
• Демпфирующие материалы: Установка защитных элементов в местах потенциального контакта:
  • Пружинные или гофрированные пластиковые кожухи (защитная спираль).
  • Двухкомпонентные текстильные или резиновые чехлы (например, из термостойкого силикона).
  • Наклейка демпферной ленты из вспененного полиуретана на кузовной элемент.
• Прокладка трасс: Трассировка строго по заводскому маршруту, с соблюдением зазоров (минимум 10-15 мм от неподвижных деталей). Избегать пересечений с жгутами проводов, тросами.
• Регулярный контроль: Визуальный осмотр состояния шлангов, защитных кожухов и точек крепления при каждом ТО. Особое внимание – зонам возле опоры двигателя и мест ввода в кузов.

Симптом перетирания	Действие при обнаружении
Потертости, трещины на резине	Немедленная замена шланга + установка защиты
Масляные пятна возле точек крепления	Тщательная очистка, поиск точного места трения, устранение причины
Свист или скрип при повороте руля	Проверка натяжения и траектории шланга, целостности защиты

При замене изношенного шланга обязательно устанавливайте новые заводские хомуты соответствующего диаметра и типа (часто используются торцевые "зубчатые" или силовые червячные). Старые хомуты могут не обеспечить герметичность и правильную фиксацию. После монтажа проверьте отсутствие контакта шланга с кузовом на всех режимах работы двигателя (холодный запуск, прогрев, работа с нагрузкой), попросив помощника повращать руль при заглушенном и работающем моторе.

Защита от коррозии металлических фитингов

Коррозия фитингов гидроусилителя руля возникает из-за воздействия влаги, дорожных реагентов и электролитических процессов. Окисление нарушает геометрию соединений, приводит к задирам резьбы и образованию микротрещин. Наиболее уязвимы участки крепления шлангов к насосу и рейке, где скапливается грязь.

Негерметичность корродированных фитингов проявляется течью рабочей жидкости, падением давления в системе и характерным воем насоса. Особенно опасна межкристаллитная коррозия алюминиевых сплавов, которая визуально незаметна до момента разрушения детали.

Методы защиты и обслуживания

• Гальванические покрытия: Цинкование или кадмирование стальных элементов создаёт барьерный слой. Требует контроля целостности при замене шлангов.
• Консервационные смазки: Нанесение термостойкого состава (типа Molykote HSC Plus) на резьбу и торцевые поверхности перед сборкой.
• Электрохимическая защита: Установка жертвенных анодов из магниевых сплавов на раме вблизи узла ГУР.

При ремонте обязательно:

1. Зачищать контактные зоны фитингов нейлоновой щёткой
2. Удалять остатки старого герметика химическим смывками
3. Применять медные или графитовые антифрикционные пасты вместо минеральных масел

Материал фитинга	Рекомендуемая защита
Сталь	Цинкование + консервационная смазка
Алюминиевый сплав	Анодное оксидирование + силиконовый герметик
Латунь	Пассивирование поверхности + тефлоновая смазка

Регулярная мойка подкапотного пространства зимой с обязательной сушкой компрессором снижает скорость коррозии. При замене шлангов используйте оригинальные фитинги с заводским покрытием – дешёвые аналоги часто имеют неполную гальванизацию.

Контроль зазора с выпускным коллектором

Недостаточный зазор между шлангами гидроусилителя руля и выпускным коллектором приводит к критическому перегреву резиновых элементов. Тепловое воздействие вызывает расслоение армирующих слоев, растрескивание резины и разгерметизацию системы с утечкой рабочей жидкости.

Визуальный контроль выполняется при холодном двигателе: проверяется расстояние от всех участков шлангов до горячих частей выпускной системы. Минимально допустимый зазор составляет 50 мм – для точного измерения используется щуп или штангенциркуль. Особое внимание уделяется участкам перегибов и креплений.

Методы устранения недостаточного зазора

• Установка термоэкранов – крепление металлических отражающих пластин на коллектор
• Применение теплоизоляции – обмотка шлангов фольгированными материалами или установка готовых чехлов
• Корректировка траектории прокладки – перераспределение хомутов крепления для изменения положения шланга
• Замена кронштейнов – монтаж держателей с выносом на безопасное расстояние

При обнаружении следов термического повреждения (вздутия, подтеки масла, характерный "горелый" запах) шланг подлежит немедленной замене независимо от величины зазора. Регулярный осмотр рекомендуется проводить каждые 15 000 км пробега.

Использование термоизоляционных кожухов

Термоизоляционные кожухи для шлангов ГУР выполняют критически важную функцию защиты резиновых и синтетических элементов от экстремальных температур двигателя и выхлопной системы. Воздействие высокого тепла приводит к ускоренному старению резины, потере эластичности, растрескиванию и последующим утечкам гидравлической жидкости, что провоцирует отказ усилителя руля и повышенную нагрузку на насос.

Конструктивно кожухи изготавливаются из термостойких материалов: стеклоткани, базальтового волокна или арамидных композитов, часто с фольгированным отражающим слоем. Они плотно облегают шланги в зонах максимального теплового воздействия (возле коллектора, турбины, катализатора), фиксируясь термостойкими хомутами или липучками, обеспечивая постоянный зазор для воздушной прослойки.

Ключевые преимущества применения

• Продление ресурса шлангов: снижение температуры на 50-150°C замедляет окисление резины
• Предотвращение аварийных утечек: защита от перетирания о горячие элементы и контакта с химически агрессивными жидкостями
• Стабильность работы ГУР: поддержание оптимальной вязкости жидкости при экстремальных нагрузках

При монтаже обязательно учитываются:

1. Диаметр шланга и требуемый зазор для изоляции
2. Температурный режим в зоне установки (выбор материала кожуха)
3. Наличие точек крепления без натяжения и перегибов

Тип кожуха	Макс. температура	Особенности
Стеклоткань	до 550°C	Гибкость, устойчивость к маслам
Базальтовое волокно	до 900°C	Негорючесть, минимальная теплопроводность
Арамидные композиты	до 400°C	Высокая механическая прочность

Поврежденные кожухи (прогары, разрывы, потеря упругости) подлежат немедленной замене. При ремонте шлангов ГУР категорически не рекомендуется повторно использовать старые термозащитные чехлы – деформированный материал теряет изоляционные свойства и может спровоцировать локальный перегрев резины.

Периодичность обязательных проверок

Регулярный контроль состояния шлангов гидроусилителя руля – критически важная процедура для предотвращения внезапных отказов и дорогостоящего ремонта смежных узлов. Игнорирование проверок приводит к риску разгерметизации системы, потере управляемости и утечкам гидравлической жидкости.

Производители транспортных средств устанавливают базовые интервалы в технической документации, но реальные условия эксплуатации (агрессивная среда, температурные перепады, механические нагрузки) часто требуют более частого мониторинга. Визуальный осмотр должен выявлять трещины, вздутия, потертости и следы протекания ОЖ.

Рекомендуемые интервалы и методы контроля

Стандартная периодичность:

• Плановый осмотр при каждом ТО (10-15 тыс. км)
• Глубокий анализ состояния – каждые 30-50 тыс. км
• Внеочередная проверка после ремонта подвески или ДТП

Ключевые параметры для оценки:

Наружный слой	Отслоение резины, трещины, масляные пятна
Фитинги и соединения	Коррозия металла, деформация, следы подтеканий
Гибкие участки	Вздутия, затвердение резины, изменение геометрии

Важно: Шланги подлежат немедленной замене при обнаружении даже незначительных дефектов! Проверку давления в системе (до 150 атм) доверяйте только профильным СТО со спецоборудованием.

Влияние сезона на ресурс шлангов

Экстремальные температурные перепады между зимой и летом создают критическую нагрузку на резиновые и синтетические компоненты шлангов ГУР. При отрицательных температурах материал теряет эластичность, становится хрупким, что многократно повышает риск появления трещин при механических воздействиях. Летняя жара вызывает обратный эффект – размягчение структуры, ускоренное старение резины и деградацию армирующих слоев.

Зимняя эксплуатация дополнительно осложняется использованием реагентов и соли, которые агрессивно воздействуют на наружные поверхности шлангов. Коррозия металлических фитингов в местах соединений усиливается из-за влажности и химически активных веществ. Летом основными разрушающими факторами становятся ультрафиолетовое излучение, вызывающее растрескивание внешнего слоя, и повышенное давление в системе из-за роста вязкости жидкости.

Ключевые сезонные угрозы

• Зимой:
  1. Обледенение и хрупкость резины при -15°C и ниже
  2. Коррозия фитингов от реагентов
  3. Утечки из-за перепадов давления при холодном пуске
• Летом:
  1. Разбухание уплотнений от перегрева (выше +80°C в подкапотном пространстве)
  2. Окисление масла с образованием абразивных частиц
  3. Ускоренное растрескивание от УФ-излучения

Сезон	Типичные повреждения	Снижение ресурса
Зима	Продольные трещины, разрушение фитингов	до 40% от нормы
Лето	Вздутия, расслоение слоёв, течи в местах изгибов	до 35% от нормы

Для минимизации сезонного влияния критически важно использовать масла с правильным вязкостным индексом и проводить визуальный осмотр шлангов при смене времени года. Особое внимание следует уделять участкам возле двигателя и в местах контакта с кузовными элементами.

Минимизация нагрузок на руль при парковке

Крайне важно избегать полного выворота руля и удержания его в этом положении под нагрузкой, особенно на неподвижном автомобиле. При таком действии в системе гидроусилителя руля (ГУР) создается максимальное давление, что приводит к значительной нагрузке на насос, шланги высокого давления и уплотнительные элементы. Длительное или частое повторение этой ситуации провоцирует ускоренный износ резиновых шлангов, риск их растрескивания, разгерметизацию и выход из строя насоса.

Нагрузка на рулевое управление резко возрастает при попытках поворота колес, стоящих на месте, особенно на асфальте или другом твердом покрытии. Трение покоя существенно выше трения качения, поэтому усилие, необходимое для сдвига неподвижных колес с места, многократно превышает усилие при их медленном вращении. Это требует создания максимального давления в системе ГУР, что критично нагружает все ее компоненты, включая шланги.

Правильные техники парковки для защиты ГУР

Для минимизации износа шлангов ГУР и других элементов системы при парковке необходимо придерживаться следующих правил:

• Начинайте поворот руля в движении: Начинайте вращать руль одновременно с началом медленного движения автомобиля. Даже минимальное качение колес резко снижает усилие, необходимое для их поворота, и, соответственно, давление в системе ГУР.
• Избегайте "упора" руля: Не доводите руль до крайних положений (упора) или, если это необходимо, сразу же слегка верните его назад (на 5-10 градусов) после достижения нужного угла поворота колес. Удержание руля в положении "упор" блокирует перепускной клапан в насосе ГУР, поддерживая пиковое давление в магистралях.
• Не паркуйтесь "на руле": Никогда не оставляйте автомобиль на стоянке с вывернутыми колесами, особенно в крайнем положении. Это создает статическую нагрузку на уплотнения рулевого механизма и шлангов, а также приводит к подтеканию жидкости при возможных температурных расширениях.
• Контролируйте состояние жидкости: Используйте только рекомендованную производителем жидкость для ГУР и своевременно ее заменяйте. Старая, потерявшая свойства или загрязненная жидкость увеличивает нагрузку на насос и способствует разрушению внутренних слоев шлангов.

Неправильное действие	Правильное действие	Эффект для шлангов ГУР
Поворот руля на месте	Начало поворота одновременно с медленным движением	Резкое снижение пикового давления, уменьшение нагрузки на стенки шланга
Удержание руля в крайнем положении (на упоре)	Слегка возвращать руль от упора после выворота	Снижение давления до рабочего, снятие нагрузки с клапана насоса и шлангов
Парковка с вывернутыми колесами	Парковка с почти прямыми колесами	Отсутствие статического давления на уплотнения и шланги в нерабочем состоянии

Очистка шлангов от грязи и масла

Тщательная очистка внутренних и наружных поверхностей шлангов ГУРа критична для предотвращения попадания абразивных частиц в гидравлическую систему. Загрязнения ускоряют износ насоса, золотников распределителя и уплотнительных элементов, приводя к дорогостоящему ремонту.

Используйте специализированные промывочные растворы на основе керосина, уайт-спирита или щелочных составов, совместимые с резиной. Категорически запрещено применение бензина и агрессивных растворителей – они разрушают резиновый слой армированных шлангов, вызывая расслоение.

Порядок обработки

1. Механическая очистка наружной поверхности: удаление крупных загрязнений металлической щеткой или ветошью.
2. Промывка внутреннего канала:
   • Залить промывочную жидкость через воронку
   • Пропускать состав под давлением с помощью ручного насоса
   • Повторять до полного выхода чистого раствора
3. Финишная продувка: сжатым воздухом (3-4 атм) для удаления остатков моющего средства.

Тип загрязнения	Рекомендуемое средство	Время выдержки
Масляные отложения	Керосин + моющая присадка	15-20 минут
Эмульсионная грязь	Щелочной раствор (pH 9-10)	30-40 минут

Важно: после очистки выполните визуальный контроль целостности оплетки и проверку на герметичность под давлением, превышающим рабочее на 25%. Шланги с трещинами, вздутиями или потеками масла подлежат замене.

Выбор жидкости ГУР по спецификациям

Правильный подбор жидкости для гидроусилителя руля критичен для долговечности системы. Использование неподходящего состава вызывает деградацию резиновых уплотнений шлангов и сальников, ускоряет износ насоса и может привести к завоздушиванию контура. Современные жидкости делятся на минеральные (нефтяные) и синтетические (на силиконовой или гликолевой основе), причем их категорически запрещено смешивать из-за риска химической несовместимости.

Производители указывают спецификации жидкости на крышке бачка ГУР, в сервисной книжке или технической документации. Игнорирование этих требований ведет к вспениванию жидкости, потере давления, жесткости руля и дорогостоящим поломкам. Особое внимание уделяется вязкостным характеристикам и пакету присадок, обеспечивающих антикоррозийные, противоизносные и антиокислительные свойства.

Ключевые спецификации и применение

Основные стандарты жидкостей ГУР:

Спецификация	Тип основы	Типовое применение
Dexron II/III	Минеральная	Азиатские и американские авто до 2000-х
Pentosin CHF 11S	Синтетическая (гликоль)	BMW, Mercedes, VAG, Volvo
ATF+4	Синтетическая	Chrysler, Jeep, Dodge
PSF-4	Минеральная/синтетическая	Hyundai, KIA, Toyota

Как определить совместимость:

• Сверьтесь с маркировкой на заводском бачке (например, CHF-11S или MS11655)
• Используйте только жидкости с допуском производителя авто (Renault ELF, Ford WSS-M2C204-A и т.д.)
• При замене шлангов учитывайте совместимость резины с типом жидкости

Важные предупреждения:

1. Красный цвет жидкости не гарантирует совместимость с Dexron
2. Желтые синтетические жидкости (Pentosin) требуют полной промывки при переходе с минеральных
3. Использование универсальных составов без подтвержденного допуска рискованно

Типичные ошибки при самостоятельной замене

Неправильный подбор шланга по характеристикам – распространённая ошибка. Использование изделия с несоответствующим давлением, температурным диапазоном или типом фитинга приводит к мгновенному выходу из строя и утечке жидкости.

Пренебрежение промывкой системы перед установкой нового шланга – причина попадания металлической стружки, грязи или остатков старой жидкости в усилитель. Это провоцирует заклинивание золотников рейки или повреждение насоса.

Критические нарушения монтажа

• Перекручивание шланга – установка с напряжением или скручиванием вдоль оси сокращает срок службы в 3-5 раз из-за внутреннего расслоения армирующего слоя.
• Неплотная затяжка фитингов – недостаточный момент затяжки вызывает течь, а чрезмерный – срыв резьбы или деформацию уплотнительных поверхностей.
• Игнорирование трассировки – контакт с подвижными частями (рулевой тягой) или острыми кромками кузова приводит к истиранию оболочки.

Опасные упущения при заправке

1. Заливка нерегламентированной жидкости (например, тормозной вместо ATF) – вызывает разбухание уплотнений и потерю свойств.
2. Неполное удаление воздуха из системы – проявляется гулом насоса и рывками руля при повороте.
3. Использование грязной тары для жидкости – загрязнения засоряют клапаны гидроусилителя.

Ошибка	Последствие	Способ предотвращения
Отсутствие маркировки шлангов при демонтаже	Перепутывание линий высокого/низкого давления	Использование бирок или фотофиксации
Замена без сброса давления	Резкий выброс жидкости под давлением 100+ атм	Запуск двигателя с вывернутыми колесами до упора (2-3 цикла)

Важно: Повторное использование старых хомутов и фиксаторов – причина сползания шланга с патрубков. Требуется обязательная замена крепежа на новые оригинальные детали.

Проверка качества работы после ремонта

После замены или восстановления шлангов гидроусилителя рулевого управления (ГУР) обязательна комплексная проверка работоспособности системы. Убедитесь, что все соединения затянуты с рекомендованным моментом, отсутствуют перегибы трубок, а шланги не контактируют с подвижными элементами или острыми кромками кузова.

Залейте рекомендованную производителем жидкость ГУР до нужного уровня в бачке. Прокачайте систему, поворачивая руль от упора до упора при работающем двигателе на холостых оборотах, чтобы удалить воздушные пробки. Контролируйте уровень жидкости и доливайте при необходимости.

Критерии успешного ремонта

• Отсутствие течей: Проверьте места соединений шлангов, насоса, рейки и бачка на наличие подтёков жидкости после 10-15 минут работы системы.
• Тихая работа насоса: Отсутствие посторонних шумов (вой, гул) при повороте руля указывает на правильную прокачку и отсутствие подсоса воздуха.
• Плавность хода руля: Усилие на руле должно быть равномерным без рывков, заеданий или «тяжёлых» зон во всём диапазоне поворота.

Важно! Проведите тест-драйв на малой скорости, выполняя полные повороты руля в обе стороны. Обратите внимание на:

1. Стабильность усилия на рулевом колесе.
2. Отсутствие вибраций или пинков в руль.
3. Возврат руля в нейтральное положение без задержек.

Параметр	Норма	Признак проблемы
Уровень жидкости	Между метками MIN/MAX на холодную	Падение уровня после проверки
Давление в системе	Соответствует спецификации авто	Слабое усилие, шум насоса
Температура шлангов	Равномерный нагрев	Локальный перегрев (засор)

Повторно осмотрите узлы через 100-200 км пробега для исключения «маскирующихся» течей, возникающих под нагрузкой. При обнаружении отклонений немедленно заглушите двигатель и устраните причину.

Тест-драйв для оценки герметичности

Запустите двигатель и прогрейте систему ГУР до рабочей температуры, вращая руль от упора до упора 3-5 раз. Это повысит давление в магистралях, облегчая выявление микротрещин и неплотных соединений. Увеличьте обороты до 1500-2000 об/мин для создания максимальной нагрузки на гидравлику.

Проведите движение автомобиля в разных режимах: медленный маневр на парковке, резкие повороты руля при движении змейкой, удержание руля в крайнем положении 5-7 секунд. Особое внимание уделите участкам с неровным покрытием – вибрация провоцирует протечки в изношенных шлангах.

Контрольные точки осмотра

• Нагревная деформация: После остановки заглушите двигатель и немедленно проверьте шланги в подкапотном пространстве. Утечки масла проявляются как масляные пятна или струйки в местах соединений.
• Звуковые признаки: При работающем двигателе прислушайтесь к шипению в районе рейки или насоса – звук указывает на выход жидкости под давлением.
• Уровень жидкости: Замерьте уровень в бачке ГУР до и после теста. Снижение более чем на 3-5 мм свидетельствует о значительной утечке.

Симптом во время теста	Вероятная причина
Запотевание металлических фитингов	Износ уплотнительных колец наконечников
Масляные разводы вдоль резинового участка	Микротрещины в оплетке шланга
Резкое падение давления при удержании руля	Разрыв внутреннего слоя магистрали

Для точной локализации протирайте подозрительные участки ветошью и повторяйте нагрузочные режимы. Мелкие дефекты часто проявляются только при сочетании высокого давления и вибрации. Если тест не выявил явных следов, но уровень жидкости падает – проверьте гидроусилитель на стенде.

Контроль уровня масла после пробега

Проверка уровня масла в бачке гидроусилителя руля выполняется после 10-15 км пробега для прогрева жидкости до рабочей температуры. Автомобиль устанавливается на ровную поверхность, двигатель заглушается на 2-3 минуты для стабилизации масла в системе. Снимите крышку бачка, протрите щуп чистой ветошью, повторно погрузите его до упора и извлеките для точного замера.

Уровень должен находиться между метками MIN и MAX. Показания ниже MIN требуют немедленной доливки рекомендованной жидкости. Игнорирование низкого уровня приводит к завоздушиванию системы, повышенному износу насоса и характерному вою при повороте руля. При регулярном падении уровня проверяйте герметичность шлангов и соединений.

Критерии оценки состояния масла

Состояние	Норма	Отклонение
Цвет	Прозрачный красный/зеленый	Темно-коричневый, черный
Консистенция	Однородная жидкость	Пена, пузыри, металлическая стружка
Запах	Нейтральный	Горелый

При обнаружении пены или пузырьков проверните руль 3-5 раз от упора до упора при работающем двигателе для удаления воздуха. После процедуры повторно замерьте уровень – устойчивое пенообразование указывает на утечки всасывающего тракта или износ сальников насоса.

Список источников

При подготовке материала использовались специализированные технические источники, содержащие информацию об устройстве гидроусилителя руля и его компонентов.

Основой для статьи послужили данные из следующих категорий литературы и документации.

• Официальные руководства по ремонту автомобилей от производителей
• Каталоги запчастей и технические спецификации производителей шлангов ГУР
• Монографии по гидравлическим системам транспортных средств
• Профессиональные пособия по диагностике и обслуживанию рулевого управления
• Инженерная документация по стандартам SAE/DIN для гидравлических соединений
• Технические бюллетени автосервисов по типовым неисправностям ГУР

Видео: Простой ремонт шлангов ГУР, замена завальцовки. Все очень легко!


• Отзывы о шинах Bridgestone Turanza T001 - ваш автомобиль

• Поможет ли проточка сохранить тормозные диски?

• Электроусилитель руля для ВАЗ-2107 - самостоятельная установка
