ШРУС на Форд Фокус 2 - рекомендации и подробности

Статья обновлена: 18.08.2025

Шарниры равных угловых скоростей (ШРУСы) – критически важные элементы трансмиссии автомобиля Форд Фокус 2. Они обеспечивают передачу крутящего момента от коробки передач к ведущим колесам при изменении углов и высоты подвески.

Понимание устройства внешних и внутренних ШРУСов, признаков их неисправности и особенностей замены поможет владельцам Фокуса 2 своевременно диагностировать проблемы, избежать дорогостоящего ремонта смежных узлов и обеспечить безопасную эксплуатацию автомобиля.

Конструкция внешнего гранаты переднего привода Focus 2

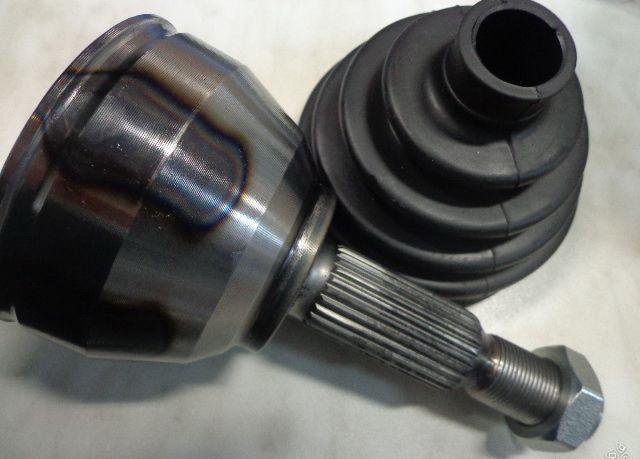

Внешний ШРУС (шарнир равных угловых скоростей), известный как "граната", в переднем приводе Ford Focus 2 служит для передачи крутящего момента от коробки передач к ведущим колёсам с компенсацией углов поворота и вертикальных перемещений подвески. Он напрямую соединяется со ступицей колеса через фланец или шлицевое соединение, обеспечивая подвижность при любых режимах движения.

Ключевой особенностью конструкции является герметичный пыльник из термостойкой резины, заполненный специальной смазкой. Этот элемент критически важен для защиты внутренних компонентов от абразивного износа и коррозии. При повреждении пыльника смазка вымывается, что приводит к ускоренному разрушению шарнира.

Основные компоненты внешнего ШРУСа

Корпус (обойма) – литая металлическая деталь с канавками для шариков.
Сепаратор – кольцо с отверстиями, удерживающее шарики в заданном положении.
Шариковые подшипники (6 шт.) – передают усилие между корпусом и внутренней обоймой.
Внутренняя обойма (кулак) – шлицевая часть для соединения с приводным валом.
Стопорное кольцо – фиксирует шарнир на валу.

Принцип работы основан на перемещении шариков по канавкам корпуса и внутренней обоймы при изменении угла между приводным валом и ступицей. Геометрия канавок рассчитана на плавную передачу момента без вибраций до углов 45-50 градусов.

Параметр	Характеристика
Тип соединения	Шариковый трипод (GKN или аналоги)
Диаметр шариков	22-24 мм (зависит от модификации)
Ресурс пыльника	80-120 тыс. км (при отсутствии повреждений)

Неисправности проявляются характерным хрустом при повороте, особенно под нагрузкой. Замена требует демонтажа привода, но сам шарнир часто поставляется в сборе с валом из-за сложности прессовки. Использование неоригинальных компонентов может привести к дисбалансу и вибрациям на высоких скоростях.

Конструкция внутреннего шарнира на моделях Hatchback и Sedan

Внутренний шарнир равных угловых скоростей (ШРУС) на Ford Focus 2 (как Hatchback, так и Sedan) имеет принципиально иную конструкцию по сравнению с внешним. Он относится к типу трипоидных шарниров (часто называемых "трипод"). Основная задача внутреннего ШРУСа – передавать крутящий момент от коробки передач к приводному валу при значительных изменениях длины вала (компенсация осевого перемещения) и небольших углах изгиба.

Ключевым элементом конструкции является трехлучевая звезда (трипод), жестко закрепленная на конце приводного вала. На каждой из трех цапф этой звезды, через игольчатые подшипники, установлены ролики специальной формы. Эти ролики перемещаются по дорожкам внутри корпуса шарнира (чаши), который, в свою очередь, крепится к фланцу дифференциала коробки передач.

Основные компоненты и их взаимодействие

Трипод (трехлучевая звезда): Центральный элемент, передающий крутящий момент с вала на ролики. Его цапфы расположены под 120 градусов друг к другу.
Ролики с игольчатыми подшипниками: Катаются по сферическим дорожкам внутри чаши. Игольчатые подшипники обеспечивают минимальное трение при качении и восприятии радиальных нагрузок.
Корпус (чаша): Стальной стакан с тремя продольными сферическими канавками (дорожками) внутри. В этих канавках и перемещаются ролики трипода.
Защитный чехол (пыльник): Гофрированный резиновый или термопластиковый кожух, заполненный специальной смазкой. Герметично защищает шарнир от грязи и воды, сохраняет смазку внутри.

Главная особенность работы трипоидного шарнира – способность роликов не только катиться по дорожкам чаши, но и смещаться вдоль оси вала. При ходах подвески (сжатии/отбое) приводной вал должен удлиняться или укорачиваться. Это обеспечивается осевым перемещением роликов трипода внутри своих канавок корпуса. Одновременно с этим ролики могут отклоняться на небольшой угол, компенсируя несоосность между коробкой и приводом.

Характеристика работы	Внешний ШРУС (шариковый)	Внутренний ШРУС (трипоид)
Основная функция	Компенсация больших углов поворота колеса	Компенсация осевых перемещений вала и небольших углов
Тип движения	Шарики катятся в углублениях, обеспечивая поворот	Ролики скользят/катятся по дорожкам, обеспечивая осевое смещение
Критичный фактор износа	Разрыв пыльника → потеря смазки, попадание абразива	Разрыв пыльника → вымывание смазки, износ игольчатых подшипников и дорожек

Таким образом, трипоидная конструкция внутреннего ШРУСа на Focus 2 оптимально приспособлена для работы в условиях осевого хода приводного вала и умеренных угловых отклонений, что является ключевым требованием для соединения с коробкой передач. Надежность узла напрямую зависит от целостности пыльника и качества смазки.

Отличия ШРУСов для двигателей 1.4, 1.6 и 2.0 Duratec

Конструкция ШРУСов на Ford Focus 2 напрямую зависит от установленного двигателя, что обусловлено разницей в мощности, крутящем моменте и нагрузках на трансмиссию. Основные отличия касаются геометрии приводных валов, количества шлицов и размеров внутренних шарниров.

Использование неподходящих деталей приведет к ускоренному износу, вибрациям или поломке привода. Взаимозаменяемость между версиями ограничена, поэтому при подборе необходимо строго учитывать модификацию двигателя.

Ключевые отличия

Параметр	1.4 Duratec	1.6 Duratec	2.0 Duratec
Количество шлицов (внутренний ШРУС)	26	26	28
Диаметр приводного вала	Наименьший	Средний	Увеличенный
Размер корпуса ШРУСа	Компактный	Компактный	Усиленный
Совместимость	Частично с 1.6	Частично с 1.4	Только для 2.0

Для двигателя 2.0 Duratec применяются более массивные валы и шарниры с увеличенным количеством шлицов (28 против 26 у 1.4/1.6), что обеспечивает передачу возросшего крутящего момента. ШРУСы 1.4 и 1.6 могут быть взаимозаменяемы в отдельных случаях, но требуют проверки по каталожным номерам из-за возможных отличий в длине валов.

Типичные неисправности внешних шарниров: хруст при поворотах

Характерный хруст или щелчки при поворотах руля – основной симптом износа внешнего шарнира равных угловых скоростей (ШРУСа) на Ford Focus 2. Звук проявляется при вывернутых колесах, особенно во время движения задним ходом или в крутых поворотах на малой скорости. Игнорирование этого признака приводит к прогрессирующему разрушению шарнира.

Источником хруста служит повреждение шариков и дорожек качения внутри самого шарнира. При повороте изменяется угол работы ШРУСа, изношенные элементы начинают проскальзывать и ударяться друг о друга. Интенсивность звука нарастает с увеличением угла поворота колес и ускорения.

Причины и последствия неисправности

Основные факторы, провоцирующие появление хруста:

Естественный износ – ресурс внешнего ШРУСа составляет 80-150 тыс. км в зависимости от стиля вождения и состояния пыльников.
Разрыв пыльника – приводит к вымыванию смазки и попаданию абразива (грязь, песок, вода) внутрь узла.
Механические повреждения – деформации от ударов, экстремальные нагрузки при пробуксовках.

Последствия эксплуатации неисправного шарнира:

Усиление вибраций на руле и кузове при разгоне.
Полное заклинивание ШРУСа с потерей передачи крутящего момента на колесо.
Обрыв шлицевого соединения или привода в движении – критическая аварийная ситуация.

Стадия износа	Симптомы
Начальная	Единичные щелчки при максимальном вывороте руля
Средняя	Хруст в поворотах на скорости до 20 км/ч
Критическая	Постоянный грохот даже на прямой, люфт в узле

Важно! При появлении хруста обязательна проверка состояния пыльников и самого шарнира. Ремонту внешний ШРУС не подлежит – выполняется только замена в сборе с приводом или отдельно (требует специнструмента). Эксплуатация авто с поврежденным шарниром опасна и может спровоцировать ДТП.

Признаки износа внутренней гранаты: вибрация при разгоне

Вибрация, возникающая при разгоне автомобиля, является одним из наиболее характерных и ранних признаков износа или повреждения внутреннего шарнира равных угловых скоростей (ШРУСа) на Ford Focus 2. Этот симптом напрямую связан с особенностью работы внутренней гранаты и нагрузками, которые она испытывает.

Внутренний ШРУС передает крутящий момент от коробки передач (или редуктора) к приводному валу под значительными углами, особенно при работе подвески. Когда его внутренние компоненты (шарики, сепаратор, обоймы) изнашиваются или повреждаются, нарушается плавность передачи усилия, что и проявляется как вибрация.

Характерные особенности вибрации от изношенного внутреннего ШРУСа

Ключевые отличия этой вибрации:

Проявляется строго при разгоне: Вибрация ощущается водителем (часто через руль, педали или кузов) только в момент нажатия на педаль газа и увеличения нагрузки на трансмиссию.
Зависит от скорости и нагрузки: Интенсивность обычно усиливается с ростом скорости автомобиля и/или при более интенсивном разгоне (например, при обгоне или подъеме в гору), когда нагрузка на шарнир максимальна.
Исчезает на постоянной скорости и при сбросе газа: Как только водитель перестает разгоняться и поддерживает постоянную скорость или отпускает газ (движение накатом), вибрация полностью пропадает. Это критическое отличие от вибрации из-за разбалансировки колес.
Может сопровождаться гулом: Часто вибрации сопутствует характерный гудящий или урчащий звук из области передних колес (чаще со стороны водителя), также усиливающийся при разгоне.

Почему важно отличать от других причин: Вибрация на Ford Focus 2 может возникать и по другим причинам (разбалансировка колес, дефекты шин, проблемы с тормозными дисками, износ подвески). Однако вибрация исключительно при разгоне – это практически "визитная карточка" проблем именно с внутренним ШРУСом.

Причина вибрации	При разгоне	На постоянной скорости	При торможении
Износ внутреннего ШРУСа	Сильная	Отсутствует или слабая	Отсутствует
Разбалансировка колес	Есть	Сильная (на определенных скоростях)	Есть (на тех же скоростях)
Деформированный тормозной диск	Слабая или отсутствует	Отсутствует	Сильная (через руль)

Игнорирование вибрации при разгоне чревато усугублением износа внутреннего ШРУСа, вплоть до его полного разрушения и обрыва вала при движении, что представляет серьезную опасность. При появлении такого симптома диагностика состояния внутренних гранат обязательна.

Посторонние стуки при переключении передач как симптом

Посторонние стуки при переключении передач на Ford Focus 2 часто указывают на проблемы с внутренним ШРУСом (шарниром равных угловых скоростей) со стороны коробки передач. Этот звук обычно проявляется как резкий металлический щелчок или глухой удар в момент выжима сцепления и ввода рычага КПП в положение передачи. Характерно, что стук возникает именно при переключении, а не во время прямолинейного движения или поворотов.

Звук появляется из-за люфта во внутреннем шарнире, вызванного износом или повреждением его компонентов: сепаратора, шариков, обоймы или корпуса. При переключении передач происходит кратковременное изменение нагрузки на трансмиссию, и изношенные элементы шарнира смещаются с ударом, создавая слышимый стук. Важно дифференцировать этот симптом от стуков подвески, сцепления или коробки передач.

Диагностика и особенности

Для подтверждения связи стука с внутренним ШРУСом:

Проверка на месте: Резко переключите передачу с 1-й на 2-ю (или N на 1-ю) на стоящем автомобиле с работающим двигателем – характерный щелчок в области КПП укажет на проблему.
Осмотр пыльника: Обязательно проверьте целостность пыльника внутреннего ШРУСа. Его разрыв приводит к вымыванию смазки и попаданию грязи, ускоряя износ.
Локализация звука: Стук от внутреннего ШРУСа четко слышен со стороны коробки передач, а не из колесных арок.

Стук при переключении	Стук при повороте	Вероятная причина
Да (на месте/в движении)	Нет	Износ внутреннего ШРУСа
Нет	Да (особенно с вывернутыми колесами)	Износ внешнего ШРУСа

Игнорирование стука при переключении передач чревато:

Ускоренным разрушением шарнира из-за ударных нагрузок.
Риском заклинивания ШРУСа и полной потери передачи крутящего момента.
Повреждением смежных узлов (привод, коробка передач).

При появлении данного симптома рекомендуется как можно скорее провести детальную диагностику приводов и заменить неисправный внутренний ШРУС в сборе с новым пыльником и смазкой.

Течь смазки через поврежденный пыльник - критичная поломка

Разрыв или трещина пыльника шарнира равных угловых скоростей (ШРУС) приводит к утечке специальной пластичной смазки, которая критически важна для нормальной работы узла. Без этой смазки внутренние компоненты шарнира (шарики, сепаратор, обоймы) начинают работать "на сухую".

Возникает интенсивное трение металлических деталей друг о друга, что вызывает их быстрый абразивный износ. Одновременно внутрь шарнира проникают абразивные частицы (пыль, грязь, песок, влага), которые действуют как наждак, ускоряя разрушение трущихся поверхностей.

Последствия эксплуатации с поврежденным пыльником

Ускоренный износ шарнира: Появление зазоров между шариками и канавками обоймы из-за выкрашивания металла.
Характерные признаки неисправности:
- Щелчки или хруст при повороте руля (особенно на разгоне или с нагрузкой)
- Вибрация при движении по прямой или на поворотах
- Металлический скрежет при работе шарнира
Полный отказ ШРУСа: Заклинивание шарнира с потерей передачи крутящего момента на колесо или разрушение узла "в разнос" с риском повреждения других элементов (ступица, коробка передач).
Опасность на дороге: Внезапная блокировка ведущего колеса при движении или потеря управления при разрушении деталей ШРУСа.

Эксплуатация автомобиля с порванным пыльником ШРУСа категорически недопустима! Даже незначительная трещина требует немедленного вмешательства. Промедление в ремонте гарантированно приводит к необходимости полной замены дорогостоящего шарнира вместо дешевой операции по восстановлению защиты.

Диагностика состояния ШРУСа без снятия с автомобиля

Проверка внешнего ШРУСа (гранаты) требует выполнения резких маневров на малой скорости. Заезжайте на свободную площадку, выверните руль до упора в любую сторону и начинайте движение вперед/назад. Слушайте: характерный сухой стук или хруст при старте/смене направления – явный признак разрушенного пыльника или изношенной обоймы шарнира.

Для диагностики внутреннего ШРУСа разгонитесь до 40–60 км/ч, выберите ровный участок дороги без интенсивного движения. Резко нажмите педаль газа, затем быстро отпустите. Повторите несколько раз. Глухой стук или вибрация в районе ног переднего пассажира при разгоне/торможении двигателем указывают на люфт или повреждение внутренней гранаты.

Дополнительные методы проверки

Визуальный осмотр пыльников: Выверните колеса до упора для доступа к внешним ШРУСам. Осмотрите резиновые гофры на:

Трещины или разрывы – даже мелкие повреждения пропускают грязь.
Следы смазки – темные масляные пятна вокруг шарнира.
Смещение хомутов – пыльник должен плотно прилегать.

Проверка люфта:

Поставьте авто на ручник, поддомкратьте переднее колесо.
Возьмитесь руками за привод (ближе к ШРУСу).
Попытайтесь резко провернуть колесо вперед-назад. Чрезмерный свободный ход или глухой стук внутри трубы – сигнал к замене.

Тип шума	Когда проявляется	Вероятный дефект
Хруст/щелчки	Поворот с вывернутыми колесами	Износ внешнего ШРУСа
Вибрация/гудение	Прямолинейное движение	Деформация привода, дисбаланс
Ритмичный стук	Разгон/торможение	Разбитый внутренний ШРУС

Важно: Звуки от ШРУСа усиливаются при нагрузке и пропадают на нейтрали. Если шум сохраняется при выключенной передаче – ищите проблему в ступичном подшипнике или подвеске.

Метод вывешивания колеса для выявления люфтов

При диагностике ШРУСа на Ford Focus 2 метод вывешивания колеса позволяет точно определить наличие люфтов в шарнирах равных угловых скоростей. Этот способ требует поддомкрачивания передней части автомобиля и снятия колеса для получения прямого доступа к элементам трансмиссии.

После фиксации автомобиля на надежных опорах и демонтажа колеса ключевым действием становится физическая проверка подвижности приводного вала. Необходимо зафиксировать вал рукой в центральной части, одновременно проворачивая и раскачивая фланец ШРУСа в разных плоскостях.

Порядок диагностики внутреннего и наружного шарниров

Наружный ШРУС (у ступицы):
- Захватите привод за пыльник рядом со ступицей
- Ритмично поворачивайте фланец на 30-45° в обе стороны
- Контролируйте наличие стуков и осевого смещения
Внутренний ШРУС (у коробки передач):
- Обхватите рукой трипоидный шарнир
- Совершайте возвратно-поступательные движения вдоль оси вала
- Отмечайте величину продольного люфта (допуск не более 1-2 мм)

Критическими признаками износа считаются:

Тип люфта	Наружный ШРУС	Внутренний ШРУС
Радиальный	Более 0.5 мм	Не допускается
Осевой	Не допускается	Более 2 мм

Обязательно проверяйте целостность пыльников во время диагностики – трещины или разрывы приводят к вымыванию смазки и ускоренному износу шарниров. При обнаружении люфтов или поврежденных чехлов ШРУС подлежит замене.

Визуальный контроль целостности резиновых чехлов

Пыльники внутреннего и наружного ШРУСов защищают шарниры от абразивных частиц и удерживают смазку. Даже микротрещины провоцируют попадание грязи и воды, что ведёт к ускоренному износу деталей. Регулярная проверка предотвращает дорогостоящий ремонт всей полуоси.

Осмотр проводите на эстакаде или подъёмнике при выключенном двигателе. Поворачивайте руль до упора в обе стороны для доступа к наружным пыльникам. Используйте фонарь для выявления малозаметных дефектов – особое внимание уделите зонам возле хомутов и складкам.

Ключевые точки контроля

Трещины и разрывы: проверяйте поверхность на расслоения, особенно в гофрах.
Масляные потёки: следы смазки на чехле или смежных деталях указывают на нарушение герметичности.
Деформация: сплющенные участки или вздутия свидетельствуют о повреждении каркаса.
Состояние хомутов: коррозия зажимов или их смещение ведёт к разгерметизации.

Тип дефекта	Последствия	Срочность замены
Сквозные разрывы	Быстрое вымывание смазки, заклинивание ШРУСа	Немедленная
Глубокие трещины	Проникновение влаги, окисление компонентов	В течение 1-2 недель
Ослабление хомута	Потеря герметичности без повреждения резины	Требуется подтяжка/замена хомута

При обнаружении дефектов запрещается использовать герметики или изоленту – это временная мера. Повреждённый пыльник подлежит замене с полной промывкой шарнира и закладкой новой смазки. Интервал проверок – каждые 5-7 тыс. км или после езды по бездорожью.

Подбор оригинальных запчастей по VIN-коду

VIN-код (идентификационный номер транспортного средства) содержит полную информацию о комплектации и характеристиках конкретного Ford Focus 2. Этот 17-значный уникальный код позволяет точно определить заводские параметры автомобиля, включая тип двигателя, трансмиссии, года выпуска и установленные производителем компоненты.

Использование VIN при поиске шруса гарантирует соответствие детали оригинальным техническим требованиям. Это исключает ошибки, связанные с модификациями модели в разные годы производства или региональными особенностями поставок. Особенно критично для Focus 2, где шарниры различаются по длине, количеству шлицов и конструктиву в зависимости от версии двигателя (1.6, 1.8, 2.0) и типа привода.

Как осуществить подбор

Этапы поиска через VIN:

Найти код – на табличке под капотом, стойке водительской двери или в ПТС.
Использовать официальные источники:
- Каталоги дилеров Ford (ETIS, Microcat)
- Проверенные онлайн-сервисы: FordParts.ru, Exist.ru, EMEX
- Мобильные приложения официальных поставщиков
Ввести VIN в поисковую строку и выбрать раздел «Трансмиссия» → «Привод передних колес».

Параметр	Важность для шруса
Год выпуска	Конструктивные изменения после рестайлинга
Тип двигателя	Диаметр вала, количество шлицов
Код КПП	Длина приводного вала

Ключевые артикулы оригинальных шрусов Ford Focus 2 (примеры для справки):

Внешний левый: 1427050, 1427051
Внутренний правый: 1427052, 1427053

После получения номера детали по каталогу, обязательно сверьте физические параметры старого шруса (длину вала, диаметр, шлицевое соединение) с новым. Это финальная страховка от ошибки при возможных неточностях в базе данных.

Популярные аналоги: TRW, GKN, Loebro, Febest

При выборе замены ШРУСа для Ford Focus 2 автовладельцы часто рассматривают аналоги от проверенных производителей. Ключевыми игроками на рынке являются бренды TRW, GKN, Loebro и Febest, предлагающие решения с разным балансом цены и качества.

Каждый из этих производителей имеет свои особенности в технологии производства, гарантийных условиях и совместимости с конкретными модификациями автомобиля. Анализ отзывов и технических характеристик помогает определить оптимальный вариант для разных условий эксплуатации и бюджетов.

Сравнительные характеристики аналогов

Бренд	Особенности	Срок службы	Ценовой сегмент
TRW	Оригинальный поставщик Ford, повышенная износостойкость	120+ тыс. км	Премиум
GKN (Loebro)	Инновационные полимерные покрытия, герметичные пыльники	100+ тыс. км	Средний/премиум
Febest	Оптимальное соотношение цены и качества, широкий ассортимент	60-80 тыс. км	Бюджетный

Основные рекомендации по выбору:

TRW – лучший выбор для длительной эксплуатации, особенно при агрессивном вождении
GKN/Loebro – рекомендуются для умеренного климата и штатных условий нагрузки
Febest – экономичное решение для автомобилей с пробегом свыше 150 000 км

Критически важно проверять упаковку на наличие голограмм и защитных стикеров – рынок насыщен контрафактом. При установке бюджетных аналогов обязательна замена стопорных колец и пыльников, даже если они идут в комплекте.

Отличия в конструкции шлицев для разных годов выпуска

Конструкция шлицевых соединений ШРУСов на Ford Focus 2 варьируется в зависимости от года выпуска автомобиля. Основные изменения связаны с модернизацией трансмиссии и переходом на новые стандарты компонентов.

Наиболее значительные отличия наблюдаются между дорестайлинговыми (2004-2007 гг.) и рестайлинговыми моделями (2008-2011 гг.). Количество шлицев, их профиль и посадочные диаметры могут отличаться даже в рамках одного поколения.

Ключевые различия по годам

2004-2007 гг.:
- Внешние ШРУСы: преимущественно 22 шлица диаметром 87 мм
- Внутренние ШРУСы: 26 шлицев для большинства бензиновых двигателей
2008-2011 гг.:
- Внешние ШРУСы: переход на 24 шлица диаметром 90 мм
- Внутренние ШРУСы: сохранение 26 шлицев для 1.6L, но 28 шлицев для дизельных версий

Год выпуска	Тип ШРУСа	Шлицы	Особенности
2004-2007	Внешний	22	Меньший диаметр ступицы
2004-2007	Внутренний	26	Прямой профиль для 1.4/1.6L
2008-2011	Внешний	24	Усиленная конструкция
2008-2011	Внутренний	26/28	28 шлицев - для дизелей 2.0L

Важно: Для двигателей Duratec HE 1.8/2.0L (2005-2008) встречаются комбинированные варианты с 24-шлицевыми внешними и 26-шлицевыми внутренними ШРУСами. При замене обязательно сверяйте количество шлицев и маркировку на старом узле.

Необходимые инструменты для самостоятельной замены

Полная подготовка инструментария до начала работ существенно упростит процесс замены ШРУСа. Отсутствие нужных приспособлений может привести к простоям и осложнениям при демонтаже.

Список может корректироваться в зависимости от модификации автомобиля и состояния крепежа. Рекомендуется заранее проверить наличие всех позиций.

Основной набор инструментов

Инструмент	Назначение
Домкрат и подставки	Подъём и фиксация автомобиля
Набор головок (13-32 мм)	Откручивание болтов ступицы и подвески
Трещоточный ключ	Работа с головками в труднодоступных местах
Специальный ключ на 30 мм	Снятие ступичной гайки
Съёмник шаровых опор	Отсоединение рычагов подвески
Молоток (500-800 г)	Выбивание ШРУСа из ступицы
Монтировка	Расшатывание соединений
Пассатижи	Снятие стопорных колец
WD-40	Обработка прикипевших соединений
Динамометрический ключ	Затяжка ступичной гайки с правильным усилием

Требуемые расходники: хомуты, смазка, герметики

При замене шруса на Ford Focus 2 обязательна установка новых хомутов для фиксации пыльников. Повторное использование старых хомутов недопустимо – они теряют упругость, что приводит к разбалтыванию крепления и попаданию абразива внутрь узла. Используйте только оригинальные или качественные аналогичные изделия.

Специальная смазка для ШРУСов критически важна для работы шарнира. Стандартные литол или графитовые составы не подходят – они не выдерживают высоких нагрузок и температур, характерных для узла. Применение неправильной смазки ускоряет износ детали и вызывает преждевременный выход из строя.

Ключевые материалы и их особенности

Хомуты:
- Тип: Винтовые металлические (пружинные "ушки" ненадежны).
- Размер: Внешний ШРУС – Ø60-70 мм, внутренний ШРУС – Ø40-50 мм.
- Количество: 4 шт. на замену (2 на каждый пыльник).
Смазка:
- Тип: Специализированная для ШРУСов (например, ШРУС-4, Molykote G-3002, Liqui Moly Glissolan).
- Объем: 80-120 г на один шарнир.
- Свойства: Высокая адгезия, стойкость к вымыванию, противозадирные присадки.
Герметики:
- Резьбовой фиксатор: Средняя фиксация (синий Loctite 243) для болтов ступицы.
- Силиконовый герметик: Для дополнительной герметизации краев пыльника (необязательно, но рекомендуется).
- Смазка-герметик для пыльника: Легкая силиконовая смазка для упрощения монтажа краев пыльника на посадочные места.

Подготовка рабочего места для безопасного проведения работ

Обеспечение безопасности – обязательное условие при замене ШРУСа. Пренебрежение подготовкой площадки увеличивает риск травм и повреждения автомобиля. Работы требуют физических усилий и точности, поэтому стабильность машины и доступ к узлам критически важны.

Подготовка начинается с выбора ровной площадки с твердым покрытием (асфальт, бетон). Убедитесь в отсутствии уклонов, препятствий и достаточном освещении. Соберите весь необходимый инструмент заранее, чтобы минимизировать перемещения после подъема авто.

Ключевые этапы организации рабочей зоны

Фиксация автомобиля:
- Затяните ручной тормоз до упора
- Установите противооткатные башмаки под колеса противоположной оси
- При вывешивании передней части – включите первую передачу (МКПП) или режим "Park" (АКПП)
Подъем и опора:
- Используйте только исправный гидравлический домкрат с грузоподъемностью не менее 1.5 тонн
- Установите машину на надежные подставки (не заменяйте их кирпичами, пнями или колесными дисками)
- Перед началом работ проверьте устойчивость кузова легким покачиванием
Инструменты и защита:
- Подготовьте: ключи (головки 30, 32, трещотку), съемник ШРУСов, молоток, монтировку, WD-40
- Обязательно используйте защитные очки и перчатки
- Разместите инструменты в зоне прямой досягаемости

Опасность	Мера предотвращения
Падение автомобиля	Домкрат + 2 страховочные подставки под лонжероны
Травмы глаз	Очки при работе с молотком/съемником
Потеря деталей	Магнитный лоток для болтов ступицы/привода
Утечка жидкости	Емкость под коробку передач при извлечении привода

Снятие колеса и демонтаж ступичной гайки

Перед началом работ подготовьте необходимый инструмент: домкрат, баллонный ключ, набор головок с воротком или мощный ударный гайковерт, монтировку, молоток и новую ступичную гайку (рекомендуется замена). Убедитесь, что автомобиль стоит на ровной твердой поверхности, затяните ручной тормоз и подложите противооткатные упоры под противоположное колесо.

Ослабьте болты крепления колеса на стоящем автомобиле, провернув их на 1/4-1/2 оборота против часовой стрелки. Не снимайте полностью! Поддомкратьте машину в штатной точке кузова согласно руководству, установите надежную подставку под порог для безопасности. Только после этого полностью выкрутите болты и снимите колесо.

Процедура демонтажа ступичной гайки

Важно: Ступичная гайка затянута с большим моментом (обычно 175-210 Нм) и часто посажена на резьбовой фиксатор. Действуйте так:

Очистите резьбу от грясти щеткой. Сбрызните проникающей смазкой (WD-40 или аналог) если есть коррозия.
Наденьте подходящую головку (чаще всего 32 мм) на гайку. Используйте только качественный шестигранный инструмент во избежание "слизывания" граней.
Зафиксируйте тормозной диск от проворачивания:
- Через отверстие в суппорте вставьте монтировку или длинный болт, уперев в ребра диска
- Попросите помощника нажать педаль тормоза (при исправной системе)
- Используйте специальный фиксатор ступицы
Сорвите гайку против часовой стрелки длинным воротком или ударным гайковертом. Прилагайте усилие резко.
Выкрутите гайку полностью и сразу уберите в сторону.

Предупреждение: Никогда не оставляйте гайку частично нарезанной на ступице после срыва – это повреждает резьбу. Полностью демонтируйте ее сразу после ослабления. Визуально проверьте состояние шлицов вала и резьбы перед дальнейшей разборкой.

Отсоединение шаровой опоры и рулевой тяги

Перед началом работ зафиксируйте автомобиль на ровной площадке стояночным тормозом, подложите противооткатные упоры под задние колеса. Снимите колесо с необходимой стороны, предварительно ослабив болты на весу, затем окончательно выкрутите их после подъема домкратом. Для безопасности установите под порог страховочную подставку.

Тщательно очистите резьбовые соединения шаровой опоры и рулевого наконечника от грязи металлической щеткой. Обработайте резьбу и прикипевшие участки проникающей смазкой типа WD-40 за 10-15 минут до демонтажа. Проверьте наличие меток развала-схождения на рулевой тяге – при их отсутствии нанесите метки маркером на резьбу.

Инструменты для работ

Инструмент	Назначение
Торцевой ключ 19 мм	Откручивание гайки шаровой опоры
Головка 22 мм с трещоткой	Демонтаж гайки рулевой тяги
Съемник шаровых опор	Выпрессовка пальца из поворотного кулака
Съемник рулевых тяг	Отсоединение наконечника от сошки
Монтировка	Контроль положения рычагов

Последовательность отсоединения шаровой опоры:

Открутите гайку крепления пальца шаровой опоры к поворотному кулаку ключом на 19 мм
Установите съемник так, чтобы его лапы захватывали корпус опоры, а центральный болт упирался в палец
Проворачивайте центральный болт съемника до характерного щелчка – сигнала выхода пальца из посадочного места
Аккуратно покачивая рычаг монтировкой, извлеките палец из кулака

Демонтаж рулевой тяги:

Ослабьте контргайку наконечника рулевой тяги ключом на 19 мм
Снимите гайку крепления пальца к поворотному рычагу головкой 22 мм
Наденьте съемник рулевых тяг, зафиксировав его на пальце наконечника
Затягивайте винт съемника до отсоединения тяги с характерным щелчком
Извлеките палец тяги из посадочного гнезда, придерживая поворотный рычаг

После отсоединения шаровой опоры и рулевой тяги отведите поворотный кулак со ступицей в сторону, обеспечив доступ к ШРУСу. Избегайте резких движений – на приводе может висеть датчик ABS с хрупким разъемом. Не допускайте провисания рулевых тяг во избежание повреждения пыльников.

Извлечение привода из ступицы с использованием съемника

После снятия колеса, тормозного суппорта и диска обеспечьте надежную фиксацию поворотного кулака монтировкой или деревянным бруском, предотвратив его проворачивание. Очистите резьбовую часть шлица привода и отверстие в ступице от грязи металлической щеткой, уделяя особое внимание контактным поверхностям.

Нанесите проникающую смазку WD-40 на место соединения шлица со ступицей и оставьте на 10-15 минут для улучшения эффективности. Проверьте комплектность съемника: центральный шток с резьбой, опорная скоба и съемная лапа подходящего диаметра должны отсутствовать дефекты.

Пошаговая процедура демонтажа

Установите опорную скобу съемника на шлиц привода, совместив отверстия с резьбовыми штифтами
Зафиксируйте скобу гайками, обеспечивая равномерное прилегание к поверхности
Вкрутите центральный шток в резьбовое отверстие шлица до упора, контролируя перпендикулярность положения
Медленно вращайте шток ключом по часовой стрелке, создавая давление на привод

При возникновении характерного громкого щелчка прекратите усилие – это свидетельствует о выходе шлица из зацепления. Избегайте чрезмерного давления на шток, способного повредить резьбу или подшипник ступицы. Если привод не поддается, осторожно постучите молотком по корпусу скобы для разрушения коррозионного слоя.

Тип съемника	Особенности применения
Гидравлический	Требует контроля давления, подходит для сильно прикипевших соединений
Механический	Необходим динамометрический ключ для дозирования усилия

После извлечения привода очистите шлицы от остатков смазки и окислов. Проверьте состояние шлицевого соединения и стопорного кольца – при наличии сколов или деформации обязательна замена. Перед установкой нового привода нанесите тонкий слой графитовой смазки на посадочное место.

Методы фиксации вала при откручивании внутреннего ШРУСа

Надежная фиксация приводного вала – критически важный этап при демонтаже внутреннего ШРУСа на Ford Focus 2. Без этого попытки открутить стопорную гайку трипода или крепление самого шарнира к коробке передач будут бесполезны, так как вал будет свободно проворачиваться вместе с ключом.

Основная сложность заключается в ограниченном доступе к внутреннему ШРУСу, расположенному в подкапотном пространстве рядом с коробкой передач и подрамником. Использовать стандартные методы блокировки колес или ступицы, как при работе с наружным ШРУСом, здесь невозможно.

Практические способы обездвиживания вала

Для успешного откручивания применяют несколько проверенных методов:

Тормоз через отверстие в ступице: После снятия колеса вентиляционное отверстие в тормозном диске или самой ступице позволяет вставить прочный металлический штырь (лом, длинную отвертку, болт). Этот штырь упирается в рычаг подвески или землю, блокируя вращение вала через ступицу.
Фиксация через суппорт: Если доступ позволяет, мощную монтировку или лом можно упереть одним концом в проушину на приводном валу (если есть), а другим – в стабильный элемент подрамника или кузова. Необходима осторожность, чтобы не повредить детали.
Помощник с педалью тормоза: Самый простой, но менее надежный метод. Помощник внутри салона выжимает педаль тормоза до упора, блокируя колеса. Эффективность зависит от исправности тормозной системы и может быть недостаточной для сорванных гаек.
Специальный съемник/фиксатор: Профессиональные наборы часто включают универсальные или модельные фиксаторы вала, которые зацепляются за шлицы ШРУСа или проушины и жестко крепятся к подрамнику.

Важные замечания: Никогда не пытайтесь фиксировать вал, заклинивая отвертку или лом между зубьями шестерен в районе КПП – это гарантированно приведет к повреждениям. При использовании метода со штырем через ступицу убедитесь, что штырь надежно зафиксирован и не выскочит под нагрузкой. Применение ударного инструмента (пневмогайковерта) значительно облегчает откручивание даже без идеальной фиксации, но требует осторожности.

Разборка наружного шарнира: снятие стопорного кольца

После демонтажа привода с автомобиля и очистки шарнира от загрязнений переходите к снятию стопорного кольца. Установите ШРУС в тиски с мягкими губками, избегая деформации корпуса. Визуально определите расположение замка кольца – он всегда находится в специальном пазе на внутренней обойме шарнира.

Используйте узкоплоские щипцы или монтажку для работы со стопорными кольцами. Аккуратно подденьте один конец замка, выводя его из паза. Действуйте плавно, контролируя усилие: кольцо изготовлено из пружинной стали и может неожиданно соскочить при резком освобождении.

Пошаговая последовательность работ

Зафиксируйте шарнир в тисках вертикально (сверху должен быть торец внутренней обоймы)
Найдите место соединения концов стопорного кольца в пазу
Вставьте тонкую отвертку или съемник между замком и обоймой
Поверните инструмент на 90°, приподнимая край кольца из канавки
Захватите выступающий край плоскогубцами и потяните вверх
Проворачивайте кольцо по кругу, постепенно извлекая из паза

Важные предупреждения: Не используйте зубило или молоток – высок риск повреждения посадочных поверхностей. При коррозии нанесите на стык WD-40 за 10 минут до демонтажа. Убедитесь, что кольцо полностью вышло из канавки перед снятием – остатки металла заблокируют разборку.

Тип кольца	Инструмент для снятия	Сложность
Внутреннее стопорное (Ford Focus 2)	Узкоплоские щипцы	Средняя
Внешнее стопорное	Круглогубцы	Низкая

После извлечения кольца сразу уберите его в герметичный пакет – мелкие детали легко теряются. Проверьте состояние паза на обойме: забоины или ржавчина потребуют зачистки мелкой наждачной бумагой перед установкой нового стопора.

Секреты установки нового пыльника без повреждений

При замене пыльника ШРУСа критически важно избегать перекосов и растяжения резины. Любое чрезмерное усилие или контакт с острыми кромками вала приведет к порезам, что сократит срок службы детали. Убедитесь, что посадочные места на приводе и ступице полностью очищены от старой смазки и грязи перед монтажом.

Используйте специализированные пластиковые монтажные лопатки вместо отверток или ножей – они минимизируют риск повреждения губы пыльника. Предварительно обработайте внутреннюю поверхность новой детали литолом или силиконовой смазкой: это снизит трение и облегчит скольжение по шлицам.

Алгоритм безопасной установки

Наденьте стяжные хомуты на пыльник до монтажа, разведя их в стороны.
Вручную равномерно натяните широкую часть пыльника на шлицы вала, контролируя отсутствие перекручиваний резины.
При необходимости подденьте губу монтажной лопаткой, ведя инструмент по окружности без резких движений.
Убедитесь, что пыльник сел в штатные канавки с обеих сторон без заломов.
Затяните хомуты динамометрическим ключом (обычно 5-7 Н·м), избегая перетяжки.

Ключевые нюансы:

Не используйте металлические инструменты для поддевания края пыльника
Проверьте равномерность посадки, проворачивая вал на 360° после установки
Избегайте попадания технических жидкостей на резину перед монтажом

Типы смазок для набивки ШРУСов: особенности выбора

Смазка в ШРУСе выполняет критическую роль: снижает трение, отводит тепло, защищает от коррозии и износа рабочих поверхностей. Неправильно подобранный состав приводит к ускоренному разрушению шарнира, появлению хруста и дорогостоящему ремонту.

Основные требования к смазкам для ШРУСов включают высокую адгезию, стойкость к вымыванию водой, сохранение свойств при экстремальных температурах (-40°C до +150°C) и способность работать под ударными нагрузками. Совместимость с материалом пыльника (резина, силикон) также обязательна.

Сравнение типов смазок

Тип смазки	Ключевые свойства	Применимость для Ford Focus 2
Литиевые	Недорогие, хорошая водостойкость. Температурный диапазон: -30°C...+120°C. Склонны к расслаиванию при перегреве.	Базовый вариант для штатной эксплуатации. Требуют частой замены (каждые 30-40 тыс. км).
Бариевые	Превосходная адгезия и защита от коррозии. Устойчивы к вымыванию, температурный диапазон: -40°C...+180°C.	Оптимальны для всех ШРУСов Focus 2. Гарантируют долгий срок службы (до 100 тыс. км).
Молибденовые (с дисульфидом молибдена)	Высокие противоизносные свойства при экстремальных нагрузках. Требуют точного дозирования (избыток провоцирует износ).	Рекомендованы для внешних ШРУСов при агрессивной езде. Нежелательны для внутренних шарниров.
Полимочевинные	Совместимы с любыми пыльниками, термостабильны (+200°C), длительный ресурс. Несовместимы с другими типами смазок.	Лучший выбор для замены. Требуют тщательной очистки узла перед набивкой.

Для Focus 2 предпочтительны бариевые или полимочевинные составы. Молибденовые смазки используйте только для внешних ШРУСов при подтверждённых высоких нагрузках. Литиевые подойдут для бюджетного обслуживания при условии сокращённых интервалов замены.

Обязательно удаляйте старую смазку перед набивкой новой. Смешивание разных типов составов недопустимо – это вызывает химические реакции и потерю защитных свойств. Используйте объём смазки, указанный в технической документации (переизбыток приводит к разрыву пыльника).

Восстановление посадки шлицев при монтаже

Износ шлицев на приводном валу или ступице колеса Ford Focus 2 приводит к люфтам, вибрациям и характерному металлическому стуку при старте/торможении. Без восстановления плотной посадки ресурс нового ШРУСа сокращается в 3-5 раз из-за ударных нагрузок.

Перед установкой новой детали тщательно очистите посадочные зоны от грязи и остатков смазки металлической щеткой. Проверьте шлицы на обеих деталях: выработка более 0,3 мм по глубине или наличие заусенцев требуют механической обработки.

Методы восстановления геометрии

Для ремонта применяются:

Холодная керновка – точечные удары кернером по впадинам шлицев создают локальные деформации металла, уменьшающие зазор
Наплавка – аргонодуговая сварка с последующей фрезеровкой до номинального размера (требует спецоборудования)
Использование ремонтных втулок – тонкостенные гильзы компенсируют зазор при незначительном износе

После обработки обязательна проверка посадки:

Нанесите тонкий слой консистентной смазки на шлицы
Установите ШРУС на вал без применения молотка
Проверьте осевой люфт – допустимое значение не превышает 0,1 мм

Тип повреждения	Способ восстановления	Ресурс (км пробега)
Задиры (до 0,2 мм)	Полировка + керновка	25 000 – 35 000
Скругление граней	Наплавка	50 000+
Осевой люфт	Ремонтная втулка	15 000 – 20 000

Важно! Ударные методы запрещены при монтаже – используйте съемник или монтажную оправку. После сборки проверьте отсутствие биения вращением колеса на подъемнике.

Последовательность установки хомутов на пыльники ШРУСа

Правильная фиксация хомутов гарантирует герметичность пыльников и предотвращает попадание грязи. Перед началом работ очистите посадочные места на пыльнике и шарнире от старой смазки и загрязнений. Убедитесь в отсутствии повреждений резиновых поверхностей.

Используйте только новые хомуты заводского типа, старые крепления повторному применению не подлежат. Заранее подготовьте специальные клещи для затяжки или отвертку плоского типа в зависимости от конструкции хомута.

Пошаговый алгоритм установки

Наденьте металлический хомут на пыльник до монтажа пыльника на шарнир
Равномерно распределите резину пыльника по посадочной канавке ШРУСа без перекосов
Проденьте язычок хомута в прорезь замка, оставив технологический зазор 1-2 мм
Затяните крепление специальным инструментом до упора:
- Для проволочных хомутов – до срезания фиксирующего язычка
- Для ленточных версий – до полного стягивания без перетяга
Проверьте свободу вращения ШРУСа рукой: пыльник не должен деформироваться

После установки заполните пыльник смазкой для ШРУСов через технологическое отверстие до выхода состава из краев уплотнения. Избегайте контакта резины с маслами и растворителями – это вызывает разрушение материала.

Контроль затяжки ступичной гайки с динамометрическим ключом

Правильная затяжка ступичной гайки (гайки привода) на Ford Focus 2 – критически важная процедура при обслуживании ШРУСа или ступичного подшипника. Недостаточный момент может привести к ослаблению гайки во время движения, люфту ступицы и выходу из строя подшипника или ШРУСа.

Чрезмерное усилие затяжки не менее опасно: оно деформирует ступицу, повреждает подшипник, приводит к заклиниванию или разрушению компонентов привода. Использование динамометрического ключа – единственный способ обеспечить точное соответствие момента затяжки спецификациям производителя.

Необходимый инструмент и порядок действий

Для работы потребуется:

Динамометрический ключ с диапазоном, покрывающим требуемый момент (обычно до 200-300 Нм).
Головка под размер ступичной гайки (чаще всего 32 мм).
Тормоз (обязательно затягивать гайку при нагруженном подвешенном колесе - автомобиль стоит на земле, колесо на полу).
Монтировка/лом для фиксации тормозного диска (чтобы ступица не проворачивалась).
Новый шплинт (если конструкцией предусмотрен).

Процесс затяжки:

Нагрузите подвеску: Опустите автомобиль с домкрата так, чтобы колесо стояло на земле. Это снимает нагрузку с подшипника.
Зафиксируйте тормоз: Попросите помощника нажать педаль тормоза до упора или заклините тормозной диск монтировкой через проушину диска в элементы подвески.
Предварительная затяжка: Установите на динамометрическом ключе значение 175 Нм. Затяните ступичную гайку до щелчка ключа.
Доворот: Снимите динамометрический ключ. Используя обычный вороток или головку с удлинителем, доверните гайку ровно на 45° (четверть оборота). Это обеспечивает необходимую деформацию стопорной части гайки.
Защита от самоотворачивания: Установите новый шплинт. Если шплинт не входит в отверстия, аккуратно доверните гайку до ближайшего совпадения отверстий только в сторону затяжки (не более нескольких градусов!). Никогда не ослабляйте гайку для совпадения отверстий!
Проверка: Убедитесь, что гайка затянута надежно, шплинт установлен правильно и загнут.

Этап	Действие	Примечание
1	Затяжка динамометрическим ключом	175 Нм
2	Доворот гайки	Ровно 45° (1/4 оборота)

Крайне важно использовать исправный, поверенный динамометрический ключ. Пренебрежение точным моментом затяжки и этапом доворота – прямая угроза безопасности и гарантированная поломка дорогостоящих узлов (ступичный подшипник, ШРУС, сама ступица). Всегда используйте новый шплинт и не экономьте на точности инструмента.

Проверка углов установки колес после сборки

После замены ШРУСа на Форд Фокус 2 или любых работ, затрагивающих подвеску, рулевое управление или демонтаж шасси, критически необходима проверка углов установки колес (развал-схождение). Даже незначительные отклонения в геометрии подвески, возникшие при сборке, приведут к ускоренному износу шин, ухудшению курсовой устойчивости и увеличению расхода топлива.

Помните: ШРУС напрямую не влияет на углы установки, но его замена требует разборки ступичного узла или снятия привода. Малейший сдвиг элементов крепления, неправильная затяжка или нарушение позиции рычагов/стойки при этих операциях изменяют заводские настройки. Игнорирование контроля после сборки чревато повторным дорогостоящим ремонтом в ближайшей перспективе.

Ключевые аспекты проверки

Обязательные действия после замены ШРУСа:

Посещение стенда: Проверку и регулировку углов (развала, схождения, кастера) проводят ТОЛЬКО на компьютерном 3D или лазерном стенде развала-схождения специализированного сервиса.
Предварительный осмотр: Перед заездом на стенд мастер должен проверить:
- Давление во всех шинах (должно соответствовать рекомендациям Ford для Focus 2)
- Отсутствие люфтов в подшипниках ступиц, шаровых опорах, рулевых наконечниках, тягах
- Целостность пыльников и резинометаллических элементов (сайлентблоков)
- Правильность затяжки всех критических резьбовых соединений (ступичная гайка, болты крепления шаровой, рычагов)
Проверка с нагрузкой: Стенд должен быть настроен на параметры Ford Focus 2 (учитывается год выпуска и тип подвески). Для точности результатов в багажник кладут балласт, имитирующий вес водителя (~75 кг).
Регулировка: Основной регулируемый параметр на Focus 2 - схождение передних колес. Развал и кастер часто не регулируются или требуют установки спецшайб при сильном отклонении. Результаты регулировки должны строго соответствовать допускам, указанным производителем.

Последствия отказа от проверки:

Отклонение параметров	Возможные последствия
Неправильное схождение	Интенсивный "пилообразный" износ протектора шин (внутри или снаружи), увод автомобиля в сторону, вибрация руля
Нарушенный развал	Односторонний износ шины по всей ширине, ухудшение сцепления в поворотах
Измененный кастер	Тяжелое или слишком легкое рулевое управление, нарушение самовозврата руля

Рекомендация: Не откладывайте визит в сервис. Проедьте после замены ШРУСа до шиномонтажа минимально необходимое расстояние, избегая высоких скоростей. Закажите проверку сход-развала сразу после завершения ремонта. Это защитит ваши шины и обеспечит безопасное управление автомобилем.

Типичные ошибки при замене: перекос пыльника

Перекос пыльника ШРУСа при установке – критическая ошибка, приводящая к ускоренному износу детали. Даже незначительный сдвиг нарушает герметичность соединения, открывая путь пыли, влаге и абразивным частицам внутрь узла. Это провоцирует вымывание смазки и попадание загрязнений в зону контакта шариков и обоймы.

Неправильная посадка пыльника создает локальные точки напряжения на резине, где материал начинает трескаться или растягиваться под действием вращения и вибраций. Уже через несколько сотен километров пробега это может вызвать разрыв защитного чехла, потерю смазочного материала и полный выход ШРУСа из строя из-за сухого трения и коррозии.

Как избежать проблемы

Для предотвращения перекоса соблюдайте строгую последовательность действий:

Тщательная очистка посадочных поверхностей – удалите старую смазку и грязь с гратфеля на приводе и канавки на ШРУСе металлической щеткой.
Равномерное натяжение хомутов – фиксируйте пыльник специальным инструментом (стяжками или клещами), контролируя симметричность расположения относительно оси вала.
Проверка положения до и после запрессовки – убедитесь, что резиновые бортики пыльника полностью сели в пазы без перегибов, а складки равномерно расправились.

Важно: После монтажа проверьте подвижность узла – повращайте шарнир рукой. Пыльник не должен натягиваться или скручиваться при крайних положениях углов поворота. Используйте только оригинальные хомуты или качественные аналоги, исключающие самопроизвольное ослабление.

Последствия недостаточного количества смазки в гранате

Недостаток смазки внутри шарнира равных угловых скоростей (ШРУС, "гранаты") приводит к резкому увеличению трения между его ключевыми компонентами: шариками (или роликами), сепаратором и обоймами. Это вызывает интенсивный износ рабочих поверхностей. Первыми признаками становятся характерные щелчки или хруст при повороте с вывернутыми колесами (особенно заметно на внешних ШРУСах), а также вибрация, передающаяся на кузов при разгоне (чаще связано с внутренними ШРУСами). Шум и вибрация будут неуклонно усиливаться по мере прогрессирования износа.

Постоянное трение "металл по металлу" без достаточной смазочной прослойки приводит к перегреву узла, задирам, выкрашиванию металла на дорожках качения и шариках/роликах. Сепаратор, испытывающий высокие нагрузки, может деформироваться или разрушиться. В конечном итоге это вызывает разрушение шарнира: шарики/ролики теряют фиксацию, обоймы повреждаются. Наиболее опасным сценарием является заклинивание ШРУСа во время движения, что может привести к резкой блокировке ведущего колеса и полной потере управления автомобилем, создавая аварийную ситуацию.

Ключевые последствия в таблице

Категория последствий	Конкретные проявления
Повышенный износ и повреждения	Задиры на шариках/роликах и дорожках качения обойм Выкрашивание (образование сколов и выбоин) на рабочих поверхностях Деформация или разрушение сепаратора Разрушение пыльника из-за перегрева и попадания абразива
Ухудшение комфорта и предупреждающие признаки	Характерный хруст или щелчки при повороте (внешний ШРУС) Вибрация при разгоне (внутренний ШРУС) Усиление шумов и вибраций со временем
Критические отказы и риски безопасности	Полное разрушение шарнира Заклинивание ШРУСа во время движения Резкая блокировка ведущего колеса Потеря управления автомобилем Необходимость дорогостоящей замены всего узла ШРУС/привода

Опасность перетяжки хомутов защитных чехлов

Избыточное усилие при затяжке пластиковых хомутов на пыльниках ШРУСов Форд Фокус 2 приводит к деформации посадочных мест чехла. Это нарушает герметичность соединения с валом или корпусом шарнира, создавая микрощели. Через них дорожная грязь, влага и абразивные частицы беспрепятственно проникают внутрь узла, ускоряя износ дорогостоящих деталей трансмиссии.

Перетянутый хомут создает чрезмерное радиальное давление на резину пыльника в зоне обжима. Это провоцирует два критических последствия: во-первых, резина под хомутом быстро теряет эластичность и растрескивается из-за постоянного перенапряжения; во-вторых, нарушается подвижность самого чехла при работе подвески, что ведет к его разрыву вблизи места фиксации даже при небольших углах поворота колеса.

Последствия и рекомендации

Основные риски при неправильной затяжке:

Ускоренная деградация резины - потеря герметичности уже через 5-10 тыс. км пробега.
Выдавливание смазки - избыточное давление вытесняет пластичную смазку из шарнира.
Клин ШРУСа - попадание абразива вызывает задиры шариков и обоймы.

Правила монтажа:

Использовать динамометрический ключ при установке металлических хомутов (момент 1.5-2 Н·м).
Для пластиковых стяжек - подтягивать до плотного прилегания без видимой деформации чехла.
Контролировать равномерность затяжки по всей окружности посадочной шейки.

Тип хомута	Критерий правильной затяжки	Визуальный признак перетяжки
Пластиковый (одноразовый)	Свободный ход чехла при ручном смещении	Белая полоса вдавленности на резине
Металлический (винтовой)	Отсутствие выступающей смазки в зоне обжима	Деформация фиксирующего винта

Регламент проверки состояния пыльников каждые 20 тыс. км

Соблюдение интервала проверки пыльников ШРУСа каждые 20 000 км является критически важным для предотвращения дорогостоящего ремонта. Пыльники защищают шарниры от абразивных частиц, влаги и грязи, обеспечивая сохранение смазки и целостность узла. Регулярный осмотр позволяет выявить микротрещины, порезы или разгерметизацию до того, как загрязнения выведут шарнир из строя.

Пропуск диагностики ведет к ускоренному износу гранаты из-за вымывания смазки и попадания абразивов. Это проявляется характерным хрустом при поворотах, люфтами в трансмиссии и риском полного заклинивания узла. Замена поврежденного ШРУСа обойдется в 3-5 раз дороже профилактической замены пыльника.

Порядок и ключевые точки контроля

Визуальный осмотр на подъемнике/яме: проверка целостности резины, отсутствия масляных подтеков вокруг хомутов.
Оценка эластичности: утрата гибкости (дубение) указывает на старение материала.
Тест на смещение: при повороте руля в крайние положения пыльник не должен иметь критичных заломов.

Признак повреждения	Последствия игнорирования	Действия при обнаружении
Трещины длиной >5 мм	Проникновение воды, вымывание смазки	Немедленная замена пыльника
Разрывы, отслоение от металла	Быстрое разрушение шарнира (2-3 тыс. км)	Замена пыльника + диагностика ШРУСа
Ослабление хомутов	Потеря герметичности, попадание грязи	Затяжка или замена хомутов

Очистите поверхность пыльника ветошью перед осмотром.
Проверьте равномерность гофр при вращении колеса.
Убедитесь в отсутствии масляных пятен под машиной в зоне валов.

Используйте только оригинальные или сертифицированные аналоги при замене – дешевые пыльники часто трескаются при перепадах температур. После установки нового пыльника обязательно заполните шарнир специализированной смазкой для ШРУСов.

Периодическая чистка поверхности пыльников от грязи

Регулярное удаление загрязнений с поверхности резиновых пыльников ШРУСа – критически важная процедура для поддержания их целостности и функциональности. Накопленная грязь, смешанная с дорожными реагентами, песком и влагой, действует как абразив, ускоряя износ резины при каждом повороте колеса. Кроме того, плотные слои грязи маскируют микротрещины и порезы, затрудняя своевременное обнаружение повреждений.

Особое внимание уделите труднодоступным местам в районе крепления хомутов и складкам пыльника – там скапливается наиболее агрессивная грязь. Игнорирование чистки приводит к пересыханию и растрескиванию резины, а также создает условия для коррозии металлических элементов шарнира из-за постоянного воздействия влаги, удерживаемой грязевой "шубой".

Правила и этапы эффективной очистки

Периодичность: Проводите очистку каждые 500-700 км зимой (после активной езды по солёным дорогам) и каждые 2-3 тыс. км летом. Обязательно – после преодоления бездорожья или грязных участков.
Технология очистки:
- Смойте грубые загрязнения струёй воды без высокого давления (риск повреждения резины).
- Обработайте поверхность мягкой щёткой с автошампунем или специальным очистителем резиновых деталей.
- Тщательно смойте остатки моющего средства.
- Протрите пыльник насухо чистой микрофиброй.
Контроль состояния: После очистки визуально оцените пыльник на предмет:
- Отсутствие трещин, потертостей и разрывов
- Плотность прилегания к шарниру и приводному валу
- Надёжность фиксации хомутов (отсутствие смещений)

Важно: Никогда не используйте для чистки бензин, керосин или агрессивные растворители – они разрушают структуру резины. При обнаружении малейших дефектов пыльник подлежит немедленной замене во избежание выхода из строя самого ШРУСа.

Признаки некачественных неоригинальных запчастей

Один из первых тревожных сигналов – подозрительно низкая цена, значительно отличающаяся от среднерыночной. Такая стоимость часто достигается за счет упрощения технологий, использования дешевых сплавов и отсутствия строгого контроля качества на производстве. Экономия на материалах неизбежно сокращает ресурс детали и повышает риски внезапного выхода из строя.

Небрежная упаковка с опечатками, размытыми логотипами, нечеткой печатью технических характеристик или отсутствием защитных элементов (голограмм, фирменных стикеров) также указывает на контрафакт. Отсутствие внятной информации о производителе, стране изготовления или импортере лишает возможности проверить происхождение товара и его соответствие заявленным стандартам.

Ключевые визуальные и конструктивные признаки

Низкое качество материалов: Следы грубой механической обработки (заусенцы, неровные кромки), видимые поры или раковины на металле, чрезмерно тонкие стенки пыльника, резина которого имеет неестественный блеск или, наоборот, выглядит слишком жесткой и хрупкой.
Несоответствие геометрии: Затрудненный монтаж из-за несовпадения посадочных размеров, резьбы или формы шлицов. Люфты в узлах, где их быть не должно, или, наоборот, чрезмерно тугое вращение ШРУСа вручную после сборки.
Слабая фиксация пыльников: Хлипкие или несоответствующие оригиналу хомуты, которые не обеспечивают герметичность. Пыльники, легко деформирующиеся пальцем или имеющие нечеткий рельеф внутренней поверхности для смазки.

Проверка документации и маркировки критически важна: Отсутствие штрих-кода, нанесенного лазером или ударным способом, либо его нечитаемость – серьезный повод для сомнений. Маркировка, нанесенная краской (а не выбитая), легко стирается и является признаком подделки. Несоответствие артикула на детали и упаковке или отсутствие сертификата качества (либо его копии) у продавца также свидетельствуют о проблеме.

Параметр	Оригинал/Качественный аналог	Некачественная подделка
Поверхность металла	Чистая обработка, ровный цвет	Следы коррозии, грубая обработка, цветные пятна
Резина пыльника	Эластичная, матовая, плотная	Липкая, излишне блестящая или жесткая, с резким химическим запахом
Маркировка	Четкая, выбитая/лазерная, соответствует каталогу	Наклейка, краска (стирается), нечитаемая, не совпадает с упаковкой
Хомуты	Прочный металл, надежный замок	Хлипкий металл/пластик, ненадежная защелка

Важно помнить: Даже один из перечисленных признаков – повод отказаться от покупки. Установка некачественного ШРУСа грозит не только его повторным скорым выходом из строя, но и риском повреждения смежных узлов трансмиссии и потери управляемости автомобилем в движении.

Стоимость комплектующих: бюджетный и премиум сегмент

Цены на шарниры равных угловых скоростей для Ford Focus 2 варьируются в широком диапазоне, определяясь качеством материалов, брендом и гарантийными обязательствами. Бюджетные варианты преимущественно представлены азиатскими производителями и российскими аналогами, тогда премиальный сегмент включает оригинальные детали Ford и европейские аналоги уровня OEM.

Стоимость напрямую влияет на ресурс детали: экономичные решения служат 20-40 тыс. км, а топовые аналоги рассчитаны на 80-120 тыс. км пробега. Ключевое отличие – использование в премиум-сегменте закаленных сталей, совершенных тефлоновых покрытий и усиленных пыльников.

Тип шруса	Бюджетный сегмент (руб.)	Премиум сегмент (руб.)
Внутренний (граната)	1 500 – 2 800	4 500 – 7 200
Наружный	1 800 – 3 200	5 000 – 8 500
Комплект пыльников	400 – 900	1 100 – 2 500

Особенности замены задних ШРУСов на полноприводных версиях

На полноприводном Ford Focus 2 замена задних ШРУСов требует демонтажа полуоси целиком из-за конструктивной интеграции с редуктором заднего моста. Это сложнее, чем на переднеприводных модификациях, где шарнир часто меняется без полного снятия вала.

Необходимо обеспечить чистоту рабочей зоны: частицы грязи, попавшие в редуктор при извлечении полуоси, могут вывести его из строя. Обязательна замена стопорных колец и сальников редуктора при сборке для предотвращения утечек масла.

Ключевые отличия процедуры

Разборка подвески: Требуется снятие задних стоек, тормозных суппортов и ступичных подшипников для доступа к полуосям.
Фиксация редуктора: Перед отсоединением полуосей редуктор заднего моста жестко фиксируется во избежание смещения.
Моменты затяжки: Критически важна точная затяжка всех резьбовых соединений (особенно ступичной гайки - 175–210 Нм) с использованием динамометрического ключа.

Обязательные этапы после установки новых ШРУСов:

Проверка уровня и замена масла в редукторе заднего моста.
Контроль углов установки задних колес (сход-развал).
Тест-драйв с проверкой на вибрации и посторонние шумы при разгоне/поворотах.

Используйте только оригинальные ШРУСы или сертифицированные аналоги: некачественные шарниры быстро разрушаются под нагрузкой полного привода. Признаки износа внутреннего ШРУСа включают вибрацию на старте и при разгоне, а наружного – характерный хруст в поворотах.

Важность соблюдения момента затяжки ступичных гаек

Неправильный момент затяжки ступичных гаек на Ford Focus 2 приводит к критическим последствиям. Слишком слабая затяжка вызывает ослабление крепления колеса, что провоцирует биение, вибрации руля и ускоренный износ ступичного подшипника. В экстремальных ситуациях это может закончиться отрывом колеса во время движения.

Чрезмерное усилие при затяжке не менее опасно: перекос ступицы, деформация тормозного диска, повреждение резьбы шпилек или самих гаек. Это влечёт за собой дорогостоящий ремонт ступичного узла, замену тормозных компонентов и риск заклинивания колеса.

Практические рекомендации

Для Ford Focus 2 применяются следующие параметры:

Стандартный момент затяжки: 140 Нм
Используйте только динамометрический ключ с предустановленным значением
Порядок затяжки: крестообразный (по диагонали)

Ошибка	Риск
Затяжка "на глаз"	Деформация диска, отрыв колеса
Использование удлинителя	Превышение момента до 300%
Повторное использование старых гаек	Срыв резьбы

После замены ступицы или шин обязательно проверяйте момент затяжки через 50-100 км пробега. Контролируйте состояние гаек при каждом ТО – следы коррозии или механические повреждения требуют немедленной замены.

Влияет ли состояние ШРУСов на работу ABS и ESP

Прямой функциональной связи между ШРУСами и электронными системами ABS/ESP не существует. Шарниры равных угловых скоростей выполняют исключительно механическую задачу – передачу крутящего момента от трансмиссии к ведущим колёсам при изменяющихся углах поворота. ABS и ESP являются электронными комплексами, управляемыми отдельным блоком контроля (ECU), который анализирует данные от датчиков скорости вращения колёс, датчиков поперечного ускорения и угла поворота руля.

Однако критическое повреждение ШРУСов может косвенно нарушить работу систем безопасности. Например, при разрушении внешнего ШРУСа возможно механическое повреждение датчика ABS, расположенного вблизи ступицы колеса. Оторвавшиеся элементы шарнира способны повредить проводку или сам сенсор, что приведёт к полному отключению связанных с ним систем стабилизации.

Механизмы косвенного влияния

Ложные сигналы датчиков ABS: Сильная вибрация от изношенного ШРУСа искажает показания датчиков вращения колеса, заставляя ECU ошибочно регистрировать проскальзывание или блокировку.
Активация ESP на ровной дороге: Рывки при разгоне из-за повреждённого внутреннего ШРУСа могут интерпретироваться системой как потеря сцепления, провоцируя необоснованное подтормаживание колёс.
Срабатывание сигнальных ламп: ECU фиксирует противоречивые данные между датчиками (например, разную скорость вращения колёс одной оси) и включает индикаторы ABS/ESP в комбинации приборов.

Тип неисправности ШРУСа	Воздействие на ABS/ESP
Разрушение пыльника (загрязнение)	Постепенное увеличение вибраций → ложные сигналы датчиков
Деформация сепаратора или обоймы	Резкие рывки при движении → ошибочное определение пробуксовки ESP
Поломка шариков/корпуса	Механическое повреждение датчика ABS → отказ системы

Для предотвращения проблем рекомендуется регулярно проверять целостность пыльников ШРУСов и отсутствие стуков при резком старте с вывернутыми колёсами. При появлении ошибок ABS/ESP после замены шарниров необходимо выполнить калибровку датчиков и сброс ошибок через диагностическое оборудование.

Поведение автомобиля при движении с неисправным шарниром

При движении с изношенным наружным ШРУСом в поворотах под передними колесами возникает характерный хруст или щелчки, особенно заметные при вывернутых рулях на малой скорости. Звук усиливается при ускорении в повороте и пропадает при движении по прямой. Вибрация обычно незначительная или отсутствует, так как наружный шарнир меньше нагружен при прямолинейном движении.

Разрушение внутреннего ШРУСа проявляется сильной вибрацией на разгоне (особенно в диапазоне 40-80 км/ч), отдающей в кузов и рулевое колесо. Вибрация исчезает при сбросе газа или движении накатом. Дополнительный признак – глухой стук при резком старте или переключении передач, вызванный люфтом в шарнире. В обоих случаях игнорирование симптомов приводит к ускоренному износу смежных узлов: ступичных подшипников, рулевых наконечников и опор двигателя.

Критические последствия эксплуатации

Дальнейшая езда с поврежденным шарниром чревата:

Полным заклиниванием – шарнир разрушается, привод перестает передавать крутящий момент на колесо
Разрывом пыльника – грязь и влага ускоряют износ шариков и обоймы
Отрывом привода – в крайних случаях полуось может вырваться из КПП или ступицы

Симптом	Наружный ШРУС	Внутренний ШРУС
Типичные звуки	Щелчки в поворотах	Глухой стук на разгоне
Вибрация	Отсутствует	Сильная при ускорении
Условия проявления	Повороты с вывернутыми колесами	Прямолинейное ускорение

Эксплуатация автомобиля с такими признаками требует немедленной диагностики приводов. Особое внимание уделите целостности пыльников – трещины или разрывы гарантированно приводят к попаданию абразива внутрь шарнира. При замене ШРУСа всегда устанавливайте новый пыльник и стяжные хомуты.

Итоговый тест-драйв для контроля качества ремонта

Проведите тест-драйв продолжительностью 15-20 минут, имитируя разные режимы движения. Начните с плавного старта на ровной поверхности, постепенно увеличивая скорость до 60-80 км/ч. Обязательно включите повороты разной интенсивности: медленные маневры в жилой зоне и резкие виражи на пустых участках.

Обращайте внимание на поведение автомобиля при разгоне с вывернутыми колесами (например, при выезде с парковки). Проверьте работу на задней передаче, выполняя змейку или S-образные движения. Особенно критичны участки с неровным покрытием – проезд лежачих полицейских или гравийных дорог выявит скрытые проблемы.

Контрольные параметры во время теста

Ключевые индикаторы неисправности:

Характерные звуки: щелчки при повороте, хруст при разгоне, гул на прямой
Вибрации: в рулевой колонке или кузове при скорости от 40 км/ч
Неравномерное движение: рывки при наборе скорости, особенно с вывернутыми колесами

Рекомендуемый маршрут проверки:

Плавный разгон по прямой (0→60 км/ч)
Резкие повороты влево/вправо на скорости 20-30 км/ч
Движение "восьмеркой" на парковке
Торможение двигателем на спуске
Проезд неровностей на разных скоростях

Действия при обнаружении проблем:

Симптом	Возможная причина	Решение
Щелчки в поворотах	Недотянутая гайка ШРУСа, дефект пыльника	Немедленное обращение в сервис
Вибрация при разгоне	Дисбаланс привода, ошибка сборки	Проверка креплений и центровки
Гул на прямой	Износ подшипников, некачественная запчасть	Диагностика трансмиссии

Повторяйте тест-драйв через 100-200 км пробега даже при отсутствии тревожных сигналов – некоторые дефекты проявляются после притирки деталей. Фиксируйте все отклонения в бортовом журнале для гарантийных случаев.

Список источников

При составлении статьи использовались технически достоверные материалы, охватывающие конструктивные особенности, диагностику и обслуживание шарниров равных угловых скоростей для модели Ford Focus II. Акцент сделан на источниках с практическими рекомендациями и спецификациями, релевантными для самостоятельного ремонта.

Отбор информации проводился на основе актуальности данных, соответствия заводским требованиям Ford и подтвержденного опыта применения в условиях реальной эксплуатации автомобиля. Все источники прошли перекрестную проверку для минимизации неточностей.

Оригинальное руководство по ремонту Ford Focus II - официальная техническая документация
Каталоги электронных систем подбора запчастей - артикулы оригинальных и аналоговых ШРУС
Протоколы технических сервисных бюллетеней Ford - рекомендации производителя по диагностике
Специализированные автомобильные форумы - кейсы замены от владельцев Focus II
Видеоинструкции сертифицированных механиков - визуализация процесса демонтажа/установки
Технические отчеты испытательных лабораторий - сравнение ресурса компонентов разных брендов
Методические пособия по автомобильной механике - принципы работы приводных систем
