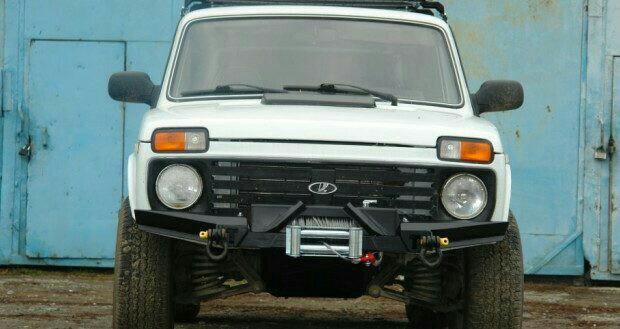

Собираем крепкий бампер для Нивы

Статья обновлена: 18.08.2025

Штатный бампер «Нивы» не всегда справляется с экстремальными нагрузками бездорожья. Трещины, вмятины и деформации после контакта с препятствиями – частая проблема для внедорожников.

Самостоятельное изготовление усиленной конструкции решает эту проблему: повышает защиту элементов кузова, позволяет интегрировать лебёдку и дополнительный свет. В статье подробно разберём ключевые этапы создания надёжного бампера для вашего внедорожника.

Выбор стали: толщина и марка для конструкции

Толщина листа является ключевым фактором, определяющим прочность и вес бампера. Оптимальный диапазон для силового элемента лежит в пределах 3-4 мм. Сталь 3 мм обеспечивает приемлемую прочность при относительно небольшом весе и остается технологичной для самостоятельной обработки (резка, гибка, сварка). Толщина 4 мм значительно повышает жесткость конструкции и стойкость к ударным нагрузкам, но резко увеличивает массу изделия, что требует тщательного расчета креплений и оказывает дополнительную нагрузку на переднюю ось.

Марка стали определяет ее механические свойства (прочность, пластичность, свариваемость) и коррозионную стойкость. Для несущего каркаса и основных силовых элементов бампера наиболее распространены конструкционные стали обыкновенного качества по ГОСТ 380 (аналоги по DIN/EN: S235, S255) или низколегированные стали типа 09Г2С. Они обладают хорошей свариваемостью и достаточной прочностью при доступной цене. Для элементов, подверженных максимальным нагрузкам (кронштейны крепления к лонжеронам, проушины для лебедки), предпочтительнее использовать сталь повышенной прочности (например, 30ХГСА или аналоги).

Критерии выбора и важные нюансы

При выборе стали учитывайте следующие моменты:

Назначение бампера: Легкий тюнинг или экстремальное использование (лебедка, таранные нагрузки).
Обрабатываемость: Возможность резать и гнуть материал в гаражных условиях.
Свариваемость: Выбранная марка должна хорошо вариться доступными методами (ММА, MIG/MAG).
Антикоррозионная защита: Любая сталь, кроме кортеновских (атмосферостойких) марок (типа A606 COR-TEN), требует качественной покраски или иного покрытия.
Бюджет: Стоимость листа растет с увеличением толщины и легированности стали.

Сравнение основных вариантов:

Марка стали (Аналоги)	Толщина, мм	Преимущества	Недостатки	Применение в бампере
Ст3 (S235JR)	3-4	Низкая стоимость, отличная свариваемость, доступность	Средняя прочность, подвержена коррозии	Основные элементы каркаса, крылья, кожухи (3 мм), силовые элементы (4 мм)
09Г2С (S355JR)	3-4	Повышенная прочность и ударная вязкость (особенно при низких температурах) по сравнению со Ст3, хорошая свариваемость	Цена выше Ст3, может требовать предварительного подогрева при сварке толстого металла зимой	Оптимальна для всех силовых элементов каркаса, кронштейнов (особенно 4 мм)
30ХГСА (34CrNiMo6)	4-5	Высокая прочность и износостойкость	Высокая цена, сложность обработки (резка, гибка) в гараже, требует строгого соблюдения режимов сварки и термообработки для сохранения свойств	Кронштейны крепления к раме/лонжеронам, проушины для лебедки, серьги
Corten A (A606 COR-TEN)	3-4	Высокая атмосферостойкость (не требует покраски), характерный "ржавый" вид	Очень высокая цена, специфичный внешний вид нравится не всем, свариваемость требует опыта	Внешние панели, декоративные элементы, весь бампер (если бюджет позволяет)

Важно: Независимо от выбранной марки и толщины, критическое значение имеет качество сварных швов и конструкция крепления бампера к лонжеронам/раме. Слабые швы или ненадежные кронштейны сведут на нет преимущества самой прочной стали. Все кромки металла после резки должны быть тщательно обработаны (зачищены) для снижения концентраторов напряжения.

Снятие штатного бампера с автомобиля

Откройте капот и отсоедините клеммы аккумулятора для предотвращения короткого замыкания при работе с электроразъемами противотуманных фар (при их наличии). Снимите пластиковые заглушки или декоративные накладки, скрывающие точки крепления бампера в передней части колесных арок.

Ослабьте и выкрутите болты крепления бампера к лонжеронам, используя ключ на 13 или головку с воротком. При необходимости обработайте резьбовые соединения проникающей смазкой за 10–15 минут до демонтажа, особенно если заметны следы коррозии.

Порядок демонтажа крепежных элементов

Отсоедините разъемы противотуманных фар (если установлены), аккуратно нажав на фиксатор-защелку.
Снимите болты по краям бампера в зоне колесных арок (по 2–3 штуки с каждой стороны).
Выкрутите центральные болты крепления к поперечине радиатора (4–6 штук под номерным знаком).
Извлеките саморезы, фиксирующие нижнюю часть бампера к защите двигателя (при наличии).

Удерживая бампер двумя руками, плавно потяните его на себя, одновременно освобождая фиксаторы по периметру. Не прилагайте чрезмерных усилий – при заклинивании проверьте, все ли крепежные элементы удалены. При демонтаре через 100+ тыс. км пробега часто требуется замена пластиковых клипс и петелек.

Тип крепежа	Количество	Инструмент
Болт М8	6–8 шт	Ключ на 13
Пластиковые клипсы	10–12 шт	Плоская отвертка
Саморезы	4 шт	PH2 бита

После снятия осмотрите места креплений на кузове – удалите скопившуюся грязь и ржавчину металлической щеткой. Рекомендуется сразу заменить поврежденные пистоны и клипсы, так как при установке усиленного бампера нагрузка на них возрастет. Уложите штатный бампер на ровную поверхность во избежание деформации.

Фиксация формы шаблона при помощи картона

После вырезания металлических заготовок по бумажным лекалам, временно зафиксируйте их на автомобиле в требуемом положении. Используйте струбцины или проволочные стяжки для точной ориентации деталей относительно лонжеронов и кузовных элементов.

Возьмите плотный гофрокартон и вырежьте из него распорки, точно соответствующие проектным зазорам между бампером и кузовом. Установите эти картонные прокладки в зонах максимального изгиба конструкции и точек крепления, обеспечивая жёсткое позиционирование.

Ключевые этапы фиксации

Проверьте параллельность установки боковых крыльев бампера относительно оси автомобиля при помощи картонных шаблонов-угломеров
Зафиксируйте силовые поперечины, вставив между ними и центральной частью картонные вставки толщиной 10-15 мм
Закрепите угловые сочленения металлическими скобами через предварительно просверленные монтажные отверстия

Важно: Картонные распорки должны сохранять форму под нагрузкой – при деформации шаблонов замените материал на многослойную склеенную конструкцию. После завершения фиксации убедитесь в отсутствии перекосов, проверив диагонали рамы рулеткой.

Перенос шаблона на стальные листы мелом

Тщательно закрепите бумажный шаблон на поверхности стального листа, исключая смещения при обводке. Используйте малярный скотч по всем углам и периметру, обеспечивая плотное прилегание без складок.

Возьмите меловой карандаш или строительный мел с острым краем. Обводите контуры шаблона с умеренным нажимом, сохраняя непрерывность линий. Особое внимание уделите сложным изгибам и точкам крепления кронштейнов.

Ключевые этапы разметки

Дублируйте линии – проведите мелом по каждой стороне бумажного контура для компенсации толщины реза
Разметьте технологические отверстия – отметьте центры сверловки под крепеж и лебёдку
Добавьте припуски – отступите 2-3 мм от основных линий на участках сварных соединений

Контрольные точки	Точность позиции
Зоны крепления к раме	±1.5 мм
Отверстия под фаркоп	±2 мм
Края усилителей	±3 мм

Проверьте симметричность разметки, измерив диагонали между ключевыми точками. Обозначьте крестиками участки, подлежащие вырезу, чтобы избежать ошибок при резке металла.

Резка металла болгаркой с отрезным диском

Наденьте защитные очки, маску-респиратор и плотные перчатки перед началом работы. Проверьте целостность отрезного диска – на нем не должно быть сколов или трещин. Зафиксируйте металлическую заготовку в тисках или струбцинами на устойчивой поверхности, исключив вибрации и смещения во время резки.

Включите болгарку и дождитесь набора полных оборотов. Подносите диск к металлу плавно, без сильного нажима, под углом 90° к поверхности. Контролируйте линию реза по предварительной разметке, ведя инструмент от себя. Избегайте боковых нагрузок на диск – это может привести к заклиниванию или разрушению насадки.

Ключевые правила безопасной резки

Используйте только специализированные отрезные диски по металлу толщиной 1-1.6 мм
Не снимайте защитный кожух с болгарки – он блокирует вылет осколков
Режьте короткими участками (5-7 см) на толстом металле (от 5 мм), избегая перегрева диска
При заклинивании диска немедленно выключите инструмент

После завершения реза дайте диску остановиться самостоятельно – не притормаживайте его боковым давлением. Проверяйте качество кромки: при наличии заусенцев обработайте края зачистным кругом. Всегда отключайте болгарку от сети при смене оснастки.

Обработка кромок деталей шлифовальным кругом

После резки металлических элементов бампера болгаркой на кромках остаются острые заусенцы и неровности, требующие обязательной обработки. Используйте шлифовальный круг с зернистостью P40-P80 для грубой первичной зачистки, удерживая инструмент под углом 30-45° к поверхности. Сильно не давите на диск во избежание перегрева металла и образования прожогов.

Переключитесь на лепестковый круг с абразивом P120-P180 для финишной шлифовки, удаляя глубокие царапины от предыдущего этапа. Особое внимание уделите стыковочным кромкам и монтажным отверстиям – отсутствие заусенцев критично для плотного прилегания деталей при сварке. Обязательно используйте СИЗ: защитные очки-маску, перчатки и респиратор.

Технологические нюансы

Порядок обработки кромок:

Зачистите торцы длинных прокатных профилей (квадрат/труба)
Обработайте периметр листовых элементов (косынки, усилители)
Скруглите внешние углы радиусом 3-5 мм

Контроль качества: Проведите рукой в перчатке по кромке – поверхность должна быть однородной без цепляющих неровностей. Убедитесь в отсутствии синих пятен термического перегрева.

Тип дефекта	Способ устранения
Волнистость кромки	Шлифовка плоской стороной диска
Локальные наплывы	Точечная обработка краем круга

Важно: Не допускайте образования тонких «лезвийных» кромок – они создают концентраторы напряжений. Минимальная толщина металла после шлифовки должна составлять не менее 1,5 мм.

Гибка стали на листогибочном станке

Для гибки силовых элементов бампера используют листовую сталь толщиной 3-5 мм, предварительно раскроенную по чертежам на плазменном резаке или гидроабразивном станке. Заготовку фиксируют на столе листогиба прижимной балкой, совмещая линию гиба с кромкой матрицы для точного позиционирования угла.

Усилие создается пуансоном, который опускается гидравликой или механическим приводом, деформируя металл по заданному радиусу. Критически важно контролировать:

Совпадение вектора давления с осью гиба
Отсутствие перекосов заготовки
Минимальный радиус гиба (не менее толщины металла)

Особенности гибки для бампера

Углы и радиусы: Основные силовые элементы (лонжероны, поперечины) гнут под прямым углом с наружным радиусом R5-R8 мм. Для усиления кромок применяют отбортовку с двойным загибом.

Параметры настройки станка:

Выбор пуансона/матрицы по V-образному пазу (ширина = 8×толщина стали)
Расчет усилия: P = (1,42 × S × L × σв) / V, где S-толщина, L-длина гиба, σв-предел прочности, V-ширина паза
Компенсация пружинения (+2-5° к заданному углу)

Толщина стали (мм)	Усилие на 1 м (тонн)	Минимальный радиус (мм)
3	12	3
4	22	4
5	34	5

После гибки проверяют геометрию шаблоном, при необходимости выполняют правку. Для сложных профилей используют последовательную гибку с перепозиционированием заготовки и настройкой новых параметров на каждой операции.

Предварительная сборка бампера струбцинами

Плотно прижмите основные силовые элементы конструкции (центральную балку, крылья, поперечины) друг к другу в соответствии с чертежом. Используйте минимум 4-6 мощных струбцин для равномерного распределения давления по всем стыкуемым поверхностям, исключая перекосы и смещения деталей.

Проверьте геометрию собранного узла: измерьте диагонали между крайними точками крыльев и углами центральной балки – расхождения не должны превышать 2-3 мм. Контролируйте перпендикулярность крепежных плоскостей к продольной оси автомобиля с помощью угольника.

Последовательность фиксации

Зафиксируйте центральную балку с боковыми крыльями
Притяните верхние и нижние поперечные усилители
Установите кронштейны крепления к лонжеронам
Добавьте проушины для лебедки (при наличии)

Важные нюансы: Между деталями в зонах сварки оставляйте зазор 1-2 мм для полноценного провара швов. Обязательно сверьте расположение монтажных отверстий под буксировочные проушины и точки крепления к раме – используйте штатные места кузова как ориентир.

Контролируемый параметр	Допуск
Симметрия крыльев	±2 мм
Параллельность поперечин	±1.5 мм
Совпадение крепежных отверстий	Без перекосов

После финальной проверки нанесите маркером косые риски («слепые метки») попарно на сопрягаемые детали в 5-6 местах – они позволят быстро восстановить позиционирование перед сваркой при случайном смещении.

Выбор углов основной рамы конструкции

Критически важно определить оптимальные углы наклона передних граней рамы для эффективного гашения удара. Пологий угол (30-45°) обеспечивает "соскальзывание" препятствия при столкновении, снижая риск заклинивания и перенаправляя энергию вниз, но требует большей длины конструкции. Крутой угол (60-80°) компактнее и лучше защищает от точечных ударов (пни, камни), однако повышает риск деформации лонжеронов кузова из-за прямого переноса нагрузки.

Материал исполнения напрямую влияет на выбор углов: при использовании толстостенной трубы (от 3 мм) допустимы более резкие изгибы без потери прочности. Для листовой стали (от 4 мм) предпочтительны плавные переходы с углами не более 50° во избежание концентрации напряжений в зонах сварных швов. Обязательно учитывайте расположение штатных точек крепления редуктора и лебедки – их проекция должна совпадать с усиленными узлами рамы.

Ключевые критерии расчета

Согласование с клиренсом: Нижняя точка бампера не должна опускаться ниже защиты картера, а угол подъема от центральной балки к крыльям – превышать 25° для сохранения геометрической проходимости.
Вертикальные стойки: Угол их наклона назад (рекомендуется 5-10°) повышает устойчивость к фронтальному удару. Параллельная установка допустима только при наличии диагональных распорок.
Зона крепления к лонжеронам: Места соединения с кузовом усиливаются косынками с углом 45° относительно горизонтали для распределения нагрузки.

Тип угла	Диапазон	Преимущества	Риски
Пологий	30-45°	Снижение пиковых нагрузок, защита фар	Увеличение габаритов, риск зацепа при подъеме
Крутой	60-80°	Максимальная компактность, защита радиатора	Перегрузка креплений, деформация кузова

Формирование крепежных кронштейнов для рамы

Основой надежного крепления служат кронштейны из стального листа толщиной 5-8 мм, форма которых повторяет контур лонжеронов рамы в зоне монтажа. Шаблон изготавливают из плотного картона, прикладывая его к раме для точного переноса точек крепления штатных отверстий и контуров усилителей. По шаблону вырезают заготовки плазменной резкой или болгаркой, после чего обрабатывают кромки для устранения заусенцев.

В заготовках высверливают отверстия под заводские крепления рамы, строго соблюдая межцентровые расстояния. Для усиления конструкции к основной пластине приваривают косынки из аналогичной стали под углом 45-60 градусов – они предотвращают деформацию при ударных нагрузках. Места сварки тщательно зачищают, после чего кронштейны грунтуют и окрашивают для защиты от коррозии.

Ключевые этапы установки

Монтаж осуществляется в следующей последовательности:

Снятие заводского бампера и демонтаж мешающих элементов (буксирных проушин, защитных кожухов)
Примерка кронштейнов к раме с контролем совпадения отверстий и плотности прилегания
Фиксация через штатные отверстия болтами М10-М12 класса прочности 8.8 с применением гравера
Дополнительное усиление сваркой в местах, не ослабляющих силовую структуру рамы

Важно: При проектировании учитывайте направление нагрузок – вертикальные элементы кронштейнов должны воспринимать основной удар, а горизонтальные работать на изгиб. Минимальное расстояние от края отверстия до среза металла – не менее 15 мм.

Параметр	Значение	Примечание
Толщина металла	5-8 мм	Сталь Ст3 или аналоги
Тип сварки	Полуавтомат	С защитным газом
Диаметр крепежа	10-12 мм	Болты с шестигранной головкой

После установки проверьте отсутствие контакта кронштейнов с рулевыми тягами, тормозными магистралями и элементами подвески при полном ходе отбоя и сжатия. Зазор до ближайших компонентов должен составлять минимум 20 мм с учетом деформации при нагрузках.

Точечная прихватка деталей сваркой

После точной подгонки всех элементов каркаса бампера на рабочем стенде или непосредственно на автомобиле переходят к фиксации конструкции точечными прихватками. Это временные сварные швы небольшой длины (5-10 мм), удерживающие детали в заданном положении перед окончательным провариванием. Прихватки ставят в местах максимального сопряжения элементов, избегая зон будущих критических нагрузок.

Работу ведут короткими импульсами сварочного аппарата (MMA или MIG/MAG), начиная с угловых соединений и мест сложной геометрии. Каждую прихватку проверяют на отсутствие трещин сразу после остывания. При необходимости корректируют положение деталей молотком до застывания металла, затем добавляют прихватки в противоположных точках для компенсации возможных напряжений.

Ключевые правила прихваточной сварки

Последовательность и расположение:

Начинайте с центральных узлов, перемещаясь к краям симметрично
Ставьте минимум 3 прихватки на стык (по краям и в середине)
Диаметр прихватки должен составлять 30-50% от толщины металла

Контрольные операции:

Проверка геометрии после каждой серии прихваток угломером и рулеткой
Визуальный осмотр на отсутствие непроваров и подрезов
Тест на кручение конструкции монтировкой для выявления подвижных узлов

Толщина металла (мм)	Длина прихватки (мм)	Ток (А)
2.0	4-5	65-80
3.0	6-8	90-110
4.0	8-10	130-150

Важно: Прихватки должны полностью перевариваться при наложении основных швов. При работе с высоколегированными сталями используйте те же электроды/проволоку, что и для финальной сварки. После завершения прихваточного этапа дайте конструкции остыть до комнатной температуры для снятия термических напряжений перед окончательным провариванием.

Провар швов сплошным методом

Сплошной провар швов обеспечивает максимальную прочность конструкции бампера за счет создания монолитного соединения без прерываний. Этот метод исключает точечные прихватки, формируя равномерный шов, который равномерно распределяет ударные нагрузки по всей длине стыка. Для усиленного бампера Нивы это критически важно, так как повышает сопротивляемость деформациям при эксплуатации в тяжелых условиях.

Перед сваркой детали тщательно зачищают от ржавчины, масла и окислов болгаркой с лепестковым кругом. Кромки стыкуемых элементов выставляют с зазором 1-2 мм и фиксируют струбцинами или магнитными угольниками. Обязательно заземление массы сварочного аппарата непосредственно на заготовку вблизи зоны соединения для стабильности дуги.

Параметры и техника выполнения

Используйте инверторный сварочный аппарат с током 120-140 А при толщине металла 3-4 мм. Применяйте электроды УОНИ 13/55 или МР-3С диаметром 3 мм – они обеспечивают глубокий провар и минимальное разбрызгивание. Соблюдайте последовательность:

Начните с углов конструкции: проварите внутренние стыки лонжеронов и крепежных проушин.
Ведите электрод под углом 45-60° к поверхности короткими валиками длиной 3-4 см с перекрытием на 1/3.
После каждого этапа сбивайте шлак молотком и проверяйте сплошность шва.

Контрольный параметр	Значение
Скорость движения электрода	10-15 см/мин
Температура межпроходная	не выше 200°C
Глубина провара	не менее 70% толщины металла

После завершения провара очистите швы металлической щеткой и проверьте на отсутствие трещин, подрезов и непроваров. Для ответственных соединений используйте керосин-меловую пробу: нанесите керосин на шов, через 10 минут промокните и посыпьте мелом – проступающие пятна укажут на микротрещины.

Очистка сварных швов от окалины

Окалина образуется на поверхности шва при остывании металла после сварки из-за окисления раскалённого металла воздухом. Её удаление критически важно для выявления скрытых дефектов: микротрещин, непроваров или пор, которые могут ослабить конструкцию бампера. Кроме того, окалина ускоряет коррозию, особенно в местах контакта с влагой.

Начинайте очистку только после полного остывания шва. Используйте средства индивидуальной защиты: очки, перчатки и респиратор, так как процесс сопровождается летящей стружкой и пылью. Работайте последовательно по всей длине шва, уделяя особое внимание углам и труднодоступным стыкам.

Методы удаления окалины

Механическая обработка:

Углошлифовальная машина (болгарка) с металлической кордщёткой или зачистным кругом. Используйте щётку для грубой очистки объёмных швов, а абразивные круги – для финишной зачистки.
Ручная зачистка стальными щётками для точечной обработки сложных участков и удаления остатков после болгарки.
Пескоструйная обработка при больших объёмах работ, обеспечивает равномерную очистку без риска перегрева металла.

Химический метод: Специальные растворы для травления окалины (например, ортофосфорная кислота). Нанесите состав кистью, выдержите время согласно инструкции, затем смойте водой и просушите шов. Подходит для тонкостенных труб или декоративных элементов, но требует аккуратности.

Контроль качества: После очистки шов должен иметь однородный металлический блеск без тёмных пятен и остатков окалины. Проведите визуальный осмотр под ярким светом, при необходимости используйте лупу. Убедитесь в отсутствии заусенцев и острых кромок – при обнаружении обработайте их лепестковым кругом.

Инструмент	Эффективность	Риски
Кордщётка (болгарка)	Высокая скорость	Глубокие царапины на металле
Зачистной круг	Чистая поверхность	Перегрев металла
Стальная щётка	Безопасность для тонкого металла	Низкая производительность

Установка проушин для лебедки на перед

Подготовьте силовую пластину или готовый комплект проушин, соответствующий весу лебедки и нагрузкам. Разметьте точки крепления на усиленном бампере или раме, строго соблюдая симметрию и соосность. Просверлите отверстия под болты диаметром не менее 12 мм, предварительно обработав металл антикоррозийным составом.

Зафиксируйте проушины высокопрочными болтами (класс 8.8 или выше) с контргайками или фланцевыми гайками. Убедитесь в отсутствии перекосов и плотном прилегании элементов к поверхности бампера. Дополнительно проварите стыки по периметру крепления, если конструкция предусматривает сварку – это исключит люфт при рывковых нагрузках.

Ключевые требования к монтажу

Использование стальных пластин толщиной от 6 мм для распределения нагрузки
Минимальное количество точек крепежа – 4 болта на каждую проушину
Прокладка усиливающих косынок в зонах концентрации напряжения
Тест на статическую нагрузку (2-кратный вес лебедки) перед эксплуатацией

Параметр	Минимальное значение	Рекомендация
Диаметр проушины	50 мм	60-75 мм для троса 10-12 мм
Рабочая нагрузка (WLL)	4000 кгс	6000 кгс с запасом прочности
Угол установки	0° к оси движения	±5° допустимое отклонение

Важно: Запрещено крепление проушин к штатным буксировочным петлям или элементам кузова – только к усиленным узлам рамы или бампера. Регулярно проверяйте состояние сварных швов и болтовых соединений после преодоления бездорожья.

Расчет точек крепления фаркопа сзади

Основная нагрузка фаркопа воспринимается лонжеронами кузова, поэтому точки крепления должны располагаться на их вертикальных стенках ближе к передним кронштейнам редуктора заднего моста. Минимальное расстояние от сварного шва лонжерона до ближайшего края крепежного отверстия – 30 мм для исключения деформации металла.

Используйте заводские технологические отверстия в лонжеронах диаметром 10.5-11 мм, при их отсутствии – сверлите новые строго перпендикулярно с обязательным усилением накладными пластинами толщиной от 5 мм. Диаметр новых отверстий должен соответствовать классу фаркопа: 13 мм для шаров 50 мм, 16 мм для шаровых узлов 70-100 мм.

Ключевые параметры расчета

При проектировании учитывайте:

Соосность отверстий – смещение между левым/правым лонжеронами не должно превышать 1.5 мм
Угол установки – плоскость монтажной пластины строго параллельна оси заднего моста (±2°)
Распределение нагрузки – не менее 4 болтов М12 класса 10.9 на каждый лонжерон

Тип нагрузки	Допустимое усилие (кг)	Минимальная толщина усилителя (мм)
Вертикальная статическая	до 150	5
Динамическая (рывки)	до 100	6
Буксировка прицепа	до 2000	8+косынки

Проверьте зазор между фаркопом и запасным колесом – минимальное расстояние 50 мм при максимальной загрузке багажника. После разметки выполните пробную установку без затяжки, проверьте совпадение отверстий опорной рамы фаркопа с лонжеронами под углом 45° снизу и сбоку.

Изготовление каналов для буксировочных тросов

Каналы для буксировочных тросов интегрируются в переднюю балку или усилители бампера, обеспечивая строго заданное направление троса при рывке. Их расположение симметрично относительно центральной оси предотвращает перекос нагрузки и повреждение элементов кузова. Диаметр канала должен превышать толщину используемого троса минимум на 5-7 мм.

Используйте толстостенные стальные трубы (диаметр 30-40 мм, толщина стенки от 4 мм). Трубы обрезаются под углом 45° со стороны выхода троса для снижения трения и риска перетирания. Параллельность каналов относительно земли и друг друга критична – отклонение вызывает эксцентричную нагрузку на раму.

Последовательность монтажа

Разметка: На готовой балке отмерьте точки крепления каналов с отступом 150-200 мм от краев. Оси каналов должны строго совпадать с продольными лонжеронами рамы.
Подготовка труб: Отрежьте трубы длиной 120-150 мм. Сделайте фаски под 45° с обеих концов болгаркой. Зачистите внутреннюю поверхность от заусенцев.
Фиксация: Прихватите трубы к балке в отмеченных точках прихватками по 4 точкам (верх, низ, лево, право). Контролируйте перпендикулярность оси трубы к плоскости бампера.
Проверка геометрии: Пропустите через оба канала монтажный лом или трубу – она должна двигаться свободно, без заклинивания.
Окончательная сварка: Обварите трубы по всему периметру сплошным швом. Используйте электроды не тоньше 3 мм. Шов зачистите, обработайте антикоррозийным грунтом.

Параметр	Значение
Материал трубы	Сталь 20/Ст3
Диаметр (внутр.)	35-40 мм
Длина канала	120-150 мм
Угол реза кромок	45°
Отступ от края бампера	≥150 мм

Важно:

Не размещайте каналы над элементами рулевого управления или топливными магистралями.
Проконтролируйте, чтобы сварные швы не перекрывали технологические отверстия в балке.
Обязательно покрасьте внутреннюю поверхность труб после сварки – конденсат ускоряет коррозию.

Добавление усилителей для крепления лебедки

Лебедка создает значительные нагрузки при работе, поэтому штатные точки крепления бампера недостаточны – требуется усиление конструкции силовыми элементами, интегрированными в раму автомобиля. Неподготовленные крепления могут деформироваться или оторваться под нагрузкой, что приведет к повреждениям и опасной ситуации.

Основная задача усилителей – перераспределить тяговое усилие лебедки с бампера на силовые элементы рамы "Нивы", минимизируя точечные нагрузки. Для этого используются стальные профили (швеллер, уголок, пластины толщиной 4-6 мм), которые жестко связывают зону установки лебедки с лонжеронами и поперечинами рамы.

Этапы установки усилителей

Подготовка рамы: Зачистка зон крепления от грязи и антикора, разметка точек сверления под болты. Обязательно обработать антикоррозийным составом все вновь открытые металлические поверхности.
Изготовление усилителей:
- Используйте сталь толщиной не менее 4 мм (оптимально 5-6 мм).
- Вырежьте пластины/профили по форме зоны крепления на раме (обычно вдоль лонжеронов и поперек).
- Просверлите отверстия строго под крепежные проушины лебедки и существующие технологические отверстия в раме (или создайте новые, усиливая их дополнительными косынками).
Монтаж и крепление:
- Приложите усилители к раме, совместив все отверстия.
- Используйте высокопрочные болты класса 8.8 или 10.9 с гроверами и контргайками.
- Дополнительно проварите усилители по контуру к раме сплошным швом (после точной примерки на болтах), если конструкция это позволяет и не нарушает целостность заводских элементов.
Крепление лебедки: Установите лебедку на усиленный бампер, используя отверстия в усилителях. Крепеж лебедки должен проходить исключительно через усилители, а не только через металл бампера.

Ключевые требования к конструкции:

Элемент	Требование	Цель
Материал усилителей	Сталь 4-6 мм (Ст3, 09Г2С)	Прочность на разрыв/срез
Крепеж	Болты М10-М12 класса 10.9	Надежная фиксация под вибрацией
Точки крепления к раме	Минимум 4 точки на лонжерон	Равномерное распределение нагрузки
Сварные соединения	Сплошной шов, провар на всю толщину	Исключение трещин под нагрузкой

После установки обязательно проведите тестовую выборку троса с нагрузкой (1.5x от веса автомобиля), контролируя отсутствие деформаций в точках крепления усилителей и самого бампера. Регулярно проверяйте состояние сварных швов и затяжку болтов в процессе эксплуатации.

Просверливание отверстий под крепеж к лонжеронам

Тщательно разметьте центры отверстий на лонжеронах согласно схеме крепления бампера, используя керн для точной фиксации точек сверления. Обязательно учитывайте расположение штатных элементов кузова и проводки, чтобы избежать их повреждения при работе дрелью.

Зафиксируйте усиленный бампер в посадочном положении, контролируя его вылет и соосность относительно колес. Проверьте параллельность конструкции с помощью уровня, после чего через монтажные проушины бампера нанесите метки на лонжеронах для окончательного позиционирования крепежных отверстий.

Подберите твердосплавное сверло на 0.5-1 мм меньше диаметра крепежных болтов (обычно Ø12-14 мм)
Наденьте защитные очки и закрепите дрель в перпендикулярном положении к плоскости лонжерона
Начинайте сверление на низких оборотах с постепенным увеличением скорости
Периодически охлаждайте сверло смазочно-охлаждающей жидкостью
Проделайте сквозные отверстия в обоих лонжеронах, удаляя металлическую стружку

Параметр	Требование
Точность позиционирования	Отклонение ≤ 1.5 мм
Чистота кромок	Обязательная зачистка заусенцев
Защита металла	Грунтовка внутренних поверхностей отверстий

После сверления тщательно обработайте отверстия круглым напильником, удаляя заусенцы и формируя правильную цилиндрическую форму. Немедленно покройте оголенный металл антикоррозийным грунтом - это критически важно для предотвращения очагов ржавчины в зонах крепления.

Приваривание дуг для дополнительной защиты фар

Дуги для защиты фар изготавливаются из стального круга диаметром 12-16 мм или профильной трубы 20×20 мм, повторяя контур фары с выносом на 3-5 см от стекла. Заготовки гнут на трубогибе по шаблону или размечают на картоне, после чего сверяют симметричность левой и правой деталей перед резкой.

Перед сваркой бампер и дуги тщательно зачищают болгаркой в местах соединений. Дуги выставляют строго вертикально относительно плоскости фары, фиксируют струбцинами и прихватывают в 3-4 точках. Обязательна проверка углов и параллельности перед окончательным провариванием швов сплошной линией с усилением в местах нагрузки.

Технология крепления и обработки

Этапы работ после прихватки:

Проварить стыки сплошным швом с обеих сторон дуги.
Зачистить швы болгаркой, удалить окалину.
Обработать антикоррозийным грунтом все сварные соединения.

Важные нюансы:

Использовать электроды не тоньше 3 мм для глубокого провара.
Не допускать перегрева штатных креплений бампера.
Контролировать зазор между дугой и фарой для вибрации.

Материал	Толщина	Усиление на изгиб
Круг стальной	14 мм	Среднее
Труба профильная	20×20×2 мм	Высокое

После сварки проверьте работу световых приборов – дуги не должны создавать бликов или теней на дорожном полотне. Для тяжелых условий эксплуатации добавьте косые распорки от дуг к центральной части бампера.

Защита ксеноновых блоков от грязи кожухами

Ксеноновые блоки на внедорожнике подвержены агрессивному воздействию грязи, воды и реагентов, особенно при преодолении бездорожья. Отсутствие защиты приводит к коррозии контактов, выходу из строя электронных компонентов и сокращению срока службы оборудования.

Установка герметичных кожухов предотвращает прямое попадание грязи и влаги на блоки розжига и балласты. Это критически важно для сохранения стабильной работы фар при частых выездах на бездорожье или в условиях снежной зимы.

Технология монтажа защитных кожухов

Для эффективной защиты выполните следующие шаги:

Выбор материалов: Используйте термостойкие пластиковые или алюминиевые кожухи с классом защиты IP67/68. Убедитесь в наличии резиновых уплотнителей.
Подготовка блоков: Обезжирьте поверхности блоков и нанесите диэлектрическую смазку на разъёмы перед установкой в кожух.
Крепление: Фиксируйте кожухи через демпферные прокладки в зонах с минимальным воздействием прямых брызг – на верхней части рамы бампера или под фарами.

Тип угрозы	Последствия без защиты	Эффективность кожуха
Грязевая "ванна"	Замыкание контактов	Полная изоляция
Вода/снег	Коррозия плат	Герметизация
Вибрация	Разрушение пайки	Демпфирование

Важно: Регулярно проверяйте целостность уплотнителей и при мойке избегайте прямого воздействия струи воды на стыки кожухов. Комбинируйте защиту с термоусадкой на проводке для комплексной устойчивости системы.

Монтаж креплений под противотуманные фары

Определите оптимальное расположение фар на усиленном бампере, учитывая защитные элементы и углы освещения. Разметьте точки крепления маркером, соблюдая симметрию относительно продольной оси автомобиля. Убедитесь, что фары не будут перекрываться тросами лебедки или силовыми петлями при установке.

Подготовьте кронштейны из стального уголка 3-4 мм толщиной, предварительно обработанные антикоррозийным составом. Вырежьте заготовки по размерам, соответствующим габаритам фар и рельефу бампера. Просверлите монтажные отверстия в кронштейнах и бампере, используя ступенчатое сверление для точного совпадения.

Этапы установки

Приложите кронштейны к размеченным позициям и зафиксируйте струбцинами
Проведите прихваточную сварку в 3-4 точках для предварительной фиксации
Проверьте соосность креплений и угол наклона фар строительным уровнем
Окончательно проварите швы по всему периметру кронштейнов
Зачистите сварочные швы углошлифовальной машинкой
Покройте кронштейны и зоны сварки грунтовкой по металлу

Важно: При прокладке проводки используйте термостойкую гофру, фиксируя её пластиковыми хомутами в 20-30 см от элементов выхлопной системы. Выведите провода через технологические отверстия в лонжеронах, установив резиновые уплотнители для защиты от влаги.

Рекомендация: Для фар мощностью свыше 55W установите дополнительное реле в моторном отсеке. Подключите питание напрямую от аккумулятора через предохранитель номиналом 15-20А, используя медный провод сечением не менее 1.5 мм².

Грунтовка металла антикоррозийным составом

Тщательно обезжирьте всю поверхность металлического бампера, включая труднодоступные места и внутренние полости, используя уайт-спирит, антисиликон или специальный автомобильный обезжириватель. Удалите остатки абразивной пыли после шлифовки сжатым воздухом или чистой ветошью – даже незначительные загрязнения ухудшат адгезию грунта.

Нанесите антикоррозийный грунт (например, эпоксидный или кислотный праймер) тонким равномерным слоем методом распыления из краскопульта на расстоянии 20-30 см от поверхности. Особое внимание уделите сварным швам, кромкам и зонам, подверженным ударам камней – эти участки наиболее уязвимы для ржавчины.

Ключевые правила нанесения

Технология обработки:

Поддерживайте температуру воздуха в пределах +15...+25°C при влажности не выше 80%
Используйте респиратор и перчатки – составы содержат токсичные компоненты
Наносите 2-3 слоя с межслойной сушкой согласно инструкции производителя

Важно: Не допускайте образования подтёков – излишки грунта снижают прочность покрытия. Проверяйте равномерность слоя при хорошем освещении. После полной полимеризации (обычно 24 часа) отшлифуйте поверхность абразивом P400-P500 для улучшения сцепления с краской.

Тип грунта	Особенности	Время сушки
Эпоксидный	Водостойкий барьер, механическая прочность	12-24 часа
Кислотный (Reaction)	Химическое преобразование ржавчины	30-90 минут

Покраска бампера молотковой эмалью

Обезжирьте всю поверхность бампера уайт-спиритом или антисиликоном, уделяя особое внимание сложным изгибам и сварным швам. Зачистите металл абразивной бумагой P180-P240 для создания шероховатости, необходимой для адгезии эмали. Удалите образовавшуюся пыль чистой ветошью или сжатым воздухом.

Закрепите бампер на подвесах в хорошо проветриваемом помещении с температурой +15...+25°C. Нанесите 2-3 слоя кислотного грунта (травящего) с интервалом 10-15 минут для защиты от коррозии. После полного высыхания грунта (согласно инструкции производителя) обработайте поверхность серым или черным эпоксидным грунтом.

Технология нанесения молотковой эмали

Перед использованием тщательно перемешайте эмаль в течение 5-7 минут миксером, подключенным к дрели. Добавьте рекомендованный производителем отвердитель и растворитель (обычно в пропорции 4:1:10%). Перелейте смесь в краскопульт с соплом 1.8-2.0 мм и отрегулируйте давление на 2.5-3 атм.

Нанесите первый тонкий слой "туманом" с расстояния 30-40 см, дайте подсохнуть 10 минут
Покройте вторым плотным слоем перпендикулярными перекрывающимися движениями
Контролируйте равномерность покрытия при ярком боковом освещении

Сушку выполняйте при минимальной влажности воздуха. Характерный молотковый рельеф проявится через 20-30 минут. Полное отверждение наступает через 24-48 часов – до этого момента избегайте механических воздействий на поверхность. Для усиления защиты допустимо нанесение автомобильного лака через 72 часа после эмалирования.

Параметр	Значение
Расход эмали	120-150 г/м² на слой
Время межслойной сушки	10-15 мин
Температура эксплуатации	-50°C до +120°C
Стойкость к ударам	до 50 кг/см (по ГОСТу)

Нанесение защитного лака на эмаль

Перед лакировкой убедитесь в полном высыхании эмали (срок указан производителем). Тщательно очистите поверхность от пыли и микроворсинок с помощью антистатической салфетки или липкого тряпичного валика. Обезжирьте бампер специальным автомобильным обезжиривателем, нанося его на чистую безворсовую ткань круговыми движениями. Рабочее помещение должно иметь температуру 18-25°C и влажность не выше 60%.

Используйте двухкомпонентный автомобильный лак с отвердителем, смешанный строго по инструкции. Наполните краскопульт лаком после фильтрации через воронку с сеткой 100-150 микрон. Начинайте распыление с верхнего края бампера, держа сопло на расстоянии 20-25 см под углом 90° к поверхности. Двигайте краскопульт со скоростью 0,5 м/сек параллельными проходами с перекрытием 50%.

Технология многослойного нанесения

Первый слой делайте «полусухим»: минимальное давление воздуха (1.5-2 атм) и быстрое движение руки. После 10-15 минут выдержки (до состояния «отлипа») нанесите основной слой с нормальным давлением (2.5-3 атм). Для глянцевой поверхности третий слой распыляйте с добавлением 10% растворителя в готовый лак. Избегайте:

Луж в угловых зонах
Перехлёстов напыления
Работы при прямом солнечном свете

Этап	Время сушки	Контрольный признак
Межслойная выдержка	10-15 мин	Исчезновение липкости
Первичная полимеризация	24 часа	Возможность шлифовки
Полное отверждение	7 суток	Максимальная твёрдость

После финального слоя немедленно проверяйте поверхность на подтёки. Мелкие дефекты устраняйте через 30 минут «мокрой» шлифовкой P1500-P2000 с водой, затем повторите локальное лакирование. Для защиты от пыли накройте бампер картонным кожухом на первые 3 часа сушки. Не допускайте контакта с водой 48 часов.

Установка несущей рамы на лонжероны

Подготовьте лонжероны автомобиля, тщательно очистив их от грязи, ржавчины и старой антикора. Используйте металлическую щётку и обезжириватель, затем нанесите грунтовку на места будущего контакта для защиты от коррозии. Проверьте геометрию лонжеронов, убедившись в отсутствии перекосов или повреждений.

Приложите несущую раму бампера к лонжеронам, временно зафиксировав её струбцинами. Контролируйте соосность конструкции относительно центральной оси автомобиля и требуемый вылет вперёд. Обязательно проверьте зазоры между кузовными элементами и рамой, обеспечив свободный ход дверей и капота.

Крепление и усиление конструкции

Просверлите отверстия в лонжеронах строго через монтажные проушины рамы, используя сверло по металлу на низких оборотах. Диаметр отверстий должен соответствовать крепёжным болтам (рекомендуется М12-М14). Установите раму на высокопрочные болты с широкими шайбами, затягивая их крест-накрест динамометрическим ключом с усилием 90-110 Н·м.

Дополнительно усильте соединения одним из способов:

Накладные косынки из листовой стали (толщина 4-5 мм), приваренными по контуру к лонжерону и раме
Усиливающие проставки внутри лонжеронов, фиксируемые сквозными болтами
Диагональные подкосы от нижней части рамы к лонжеронам

После монтажа обработайте все сварные швы и соединения антикоррозийным составом. Проведите тестовую нагрузку: подвесьте к бамперу груз 150-200 кг и проверьте отсутствие деформаций в точках крепления. Убедитесь, что кронштейны не контактируют с элементами рулевого управления и тормозными магистралями.

Калибровка зазоров относительно кузова

После установки усиленного бампера на раму или лонжероны критически важно выровнять зазоры между ним и кузовными панелями (капотом, крыльями, фарами). Неправильные зазоры приведут к трению элементов при движении по бездорожью, деформации краски и преждевременной коррозии.

Для корректировки используйте регулировочные проушины кронштейнов крепления или установочные шайбы разной толщины. Ослабьте болты крепления бампера к кронштейнам, затем перемещайте конструкцию в нужном направлении (вверх/вниз, вперед/назад, влево/вправо), добиваясь равномерного расстояния по всему периметру.

Контрольные точки и порядок действий

Боковые зазоры: Проверьте расстояние между краями бампера и крыльями. Оно должно быть идентичным с обеих сторон (обычно 5-7 мм).
Верхний зазор: Измерьте просвет между верхней кромкой бампера и нижним краем капота/фар. Убедитесь в параллельности линий.
Передний вылет: Оцените, насколько бампер выступает вперед относительно радиаторной решетки и фар. Чрезмерный вылет ухудшает подходный угол.
Симметричность: Встаньте перед автомобилем и визуально оцените, не смещен ли бампер влево или вправо относительно центральной оси.

После каждой регулировки затягивайте крепеж с рекомендованным моментом, избегая перекоса. Проведите тестовую поездку по неровностям, затем повторно проверьте зазоры – конструкция не должна "играть".

Элемент	Рекомендуемый зазор	Инструмент для контроля
Боковина бампера / Крыло	5-7 мм	Щуп или штангенциркуль
Верх бампера / Капот	8-12 мм	Линейка
Кромка бампера / Фара	3-5 мм	Визуально + щуп

Учтите, что жесткий бампер не должен контактировать с кузовом даже при скручивании рамы на бездорожье. Если зазоры изменяются при открывании капота – перепроверьте геометрию креплений.

Крепеж силовых элементов через усилители

Усилители – металлические пластины или втулки, монтируемые между силовым элементом бампера и кузовными деталями для перераспределения нагрузок. Их основная задача – предотвратить деформацию тонкого металла лонжеронов или элементов рамы в точках крепления при сильном ударе или постоянной вибрации.

Крепеж осуществляется сквозными болтами, проходящими через тело силового элемента (косынки, проушины бампера), усилитель и несущую часть кузова. Усилитель плотно прижимается к кузову, увеличивая площадь контакта и принимая на себя давление от болта или гайки, защищая базовый металл от смятия или разрыва.

Ключевые аспекты реализации

Применяются следующие типы усилителей и методы их установки:

Пластины-накладки: Толстые стальные пластины (4-8 мм), повторяющие контур зоны крепления. Размещаются между кронштейном бампера и кузовом/рамой.
Распорные втулки: Короткие трубчатые элементы, вставляемые в отверстия кузова. Обеспечивают жесткость тонкостенного металла, не давая ему сжиматься при затяжке болта.
Комбинированный метод: Использование пластин и втулок одновременно для максимального усиления особо нагруженных точек.

Этапы монтажа с усилителями:

Разметка и сверление отверстий в кузове/раме строго по размерам силовых элементов бампера.
Установка распорных втулок (если используются) в отверстия кузова.
Прикладывание пластин-усилителей снаружи (со стороны моторного отсека или колесных арок) или изнутри (салона/багажника).
Совмещение отверстий в бампере, усилителе и кузове.
Фиксация болтами повышенного класса прочности (не ниже 8.8) с обязательным применением гравера и контргаек.

Критичные требования к крепежу:

Элемент	Требование	Причина
Болты/Шпильки	Класс прочности 8.8 или 10.9	Обеспечение несущей способности
Гайки	Контрящиеся (самоконтрящиеся, с нейлоновой вставкой, корончатые)	Предотвращение самооткручивания
Шайбы	Усиленные (гроверные, тарельчатые), широкие под гайку	Распределение нагрузки, защита поверхности
Диаметр отверстий в усилителе	Точное соответствие диаметру болта	Исключение люфтов и перекосов

Обязательна антикоррозийная обработка всех новых отверстий в кузове и кромок усилителей перед сборкой. После установки точки крепления защищаются мастикой или антикором. Регулярная протяжка болтов (особенно после первых 500-1000 км пробега) – необходимое условие долговечности конструкции.

Подключение электропроводки для фонарей

Проведите жгуты проводки от мест установки фонарей через технологические отверстия в бампере, используя резиновые гофро-рукава для защиты от влаги и перетирания. Закрепите кабель пластиковыми хомутами через каждые 20-25 см, избегая натяжения и контакта с подвижными элементами подвески.

Для подключения к штатной электросети используйте разъемы задних фонарей или блок предохранителей. Силовые цепи (противотуманки, лебедка) запитывайте через реле напрямую от аккумулятора с обязательной установкой предохранителя в 30 см от плюсовой клеммы. Габаритные огни и повторители подключайте к соответствующим цепям кузова.

Схема коммутации

Цветовая маркировка проводов:

Функция	Цвет провода	Источник питания
Противотуманные фары	Желтый	Реле №2 (через выключатель)
Дополнительные габариты	Коричневый	Штатный блок фонарей
Сигнал поворота	Зеленый/черный	Разъем левого заднего фонаря

Обязательные этапы:

Проверка целостности изоляции мультиметром
Обработка клемм токопроводящей смазкой
Фиксация контактов термоусадкой

При установке светодиодных фонарей добавьте балластные резисторы параллельно цепи для предотвращения гипермигания. Кабельные вводы в кузов герметизируйте силиконовым составом после завершения монтажа.

Проверка надежности всех сварных соединений

Тщательно осмотрите каждый сварной шов визуально при хорошем освещении. Ищите явные дефекты: непровары, подрезы металла, трещины, поры, свищи или неравномерную форму валика. Особое внимание уделите стыкам силовых элементов (косынок, усилителей, креплений к лонжеронам) и угловым соединениям.

Проведите простукивание швов молотком среднего веса с закругленным бойком. Звонкий, чистый звук указывает на хорошее проплавление. Глухой звук, дребезжание или отслоение окалины сигнализируют о возможном непроваре, внутренних пустотах или плохой адгезии металла. Сомнительные участки отметьте мелом.

Методы контроля

Магнитопорошковая дефектоскопия: При наличии оборудования намагничивают конструкцию и наносят магнитный порошок. Скопления порошка четко показывают расположение поверхностных и подповерхностных трещин.
Контроль на герметичность (для полых элементов): Заглушают открытые концы и подают внутрь воздух под давлением (~1.5-2 атм). Обильно смачивают швы мыльным раствором – появление пузырьков укажет на сквозные дефекты.

Дефект	Признак	Риск
Непровар	Видимая щель, глухой звук при простукивании	Резкое снижение прочности, точка начала разрушения
Трещина	Тонкая темная линия в шве или околошовной зоне	Быстрое развитие под нагрузкой, хрупкое разрушение
Поры/Свищи	Мелкие округлые полости на поверхности шва	Снижение сечения шва, концентратор напряжений

Обнаруженные дефектные участки необходимо полностью зачистить болгаркой до основного металла и переварить. Повторный контроль обязателен. Не допускается заварка поверх дефекта без разделки. После устранения всех недочетов очистите швы от шлака и окалины, обработайте грунтовкой для защиты от коррозии.

Регулировка угла установки фар освещения

Установка усиленного стального бампера на "Ниву" неизбежно приводит к изменению статической нагрузки на переднюю подвеску. Вес нового бампера, особенно при наличии дополнительного оборудования (лебедка, кенгурятник), заставляет переднюю часть автомобиля проседать относительно задней. Это проседание напрямую влияет на угол наклона фар, направляя световой пучок выше, чем предусмотрено заводскими настройками.

Неправильный угол наклона фар после модернизации бампера создает серьезные проблемы. Слишком "задраные" фары будут слепить встречных водителей, значительно повышая риск ДТП в темное время суток. Одновременно с этим ухудшается освещение ближней дорожной зоны непосредственно перед автомобилем, что также снижает безопасность. Регулировка становится не рекомендацией, а обязательной процедурой после установки тяжелого бампера.

Процедура регулировки

Для точной настройки необходим ровный участок (горизонтальная площадка), стена или экран, а также мел или маркер для разметки. Обязательно проверьте давление в шинах, оно должно соответствовать норме для вашей "Нивы". Убедитесь, что автомобиль стоит перпендикулярно стене на расстоянии 5 метров. Загрузите салон до состояния, максимально приближенного к обычной эксплуатации (водитель + пассажир или эквивалентный груз в 70-75 кг).

Отметьте на стене центр каждой фары, спроецировав его с помощью отвеса или лазерного уровня. Проведите горизонтальную линию через эти центры (линия H). Отмерьте вниз от линии H расстояние, соответствующее требуемой высоте центра светового пучка ближнего света над дорогой. Для классических фар "Нивы" это обычно 65-75 мм на расстоянии 10 метров, что эквивалентно 32.5-37.5 мм на 5-метровой дистанции до стены. Проведите вторую горизонтальную линию на этой высоте (линия h).

Включите ближний свет. Закройте одну фару плотным картоном или тканью. Регулировку производите для каждой фары отдельно. Найдите регулировочные винты, расположенные на корпусе фары (обычно сверху для вертикальной коррекции и сбоку для горизонтальной). Используя отвертку или соответствующий ключ, вращайте вертикальный регулировочный винт до тех пор, пока верхняя граница светотеневой границы (резкая горизонтальная "ступенька" светового пучка ближнего света) не совпадет с линией h на стене. Центр светового пучка должен находиться на вертикальной оси, соответствующей центру фары.

После регулировки обеих фар включите ближний свет и проверьте общую картину на стене. Границы светотеневой зоны от обеих фар должны быть параллельны линии h и находиться на одном уровне. Параметры луча:

Тип фары	Высота центра пучка над дорогой (H, мм)	Расстояние до экрана (L, м)	Высота на экране (h, мм)
Классическая галогеновая	650-750	10	65-75
Классическая галогеновая	650-750	5	32.5-37.5
Оптика "ИЖ" (21213/21214)	См. маркировку на фаре	10	≈ 1% от H

Важно: Точное значение высоты центра пучка (H) для конкретной модели фары обычно указано на ее корпусе или стекле в процентах (например, "1.0%") и рассчитывается как H = (Процент * L) / 100, где L - расстояние до экрана в метрах.

Проверьте правильность регулировки в реальных дорожных условиях. При движении в темное время суток на неосвещенной дороге убедитесь, что:

Фары не слепят встречных водителей.
Дорожное полотно перед автомобилем освещено равномерно и достаточно.
Светотеневая граница хорошо видна и находится на приемлемом расстоянии.

Тестирование геометрии при подъезде к препятствиям

Основная цель тестирования – проверить, как модифицированный усиленный бампер влияет на углы въезда (передний и задний) и дорожный просвет (клиренс) автомобиля в реалистичных условиях, характерных для бездорожья. Необходимо убедиться, что новая конструкция не ухудшила, а возможно даже улучшила, проходимость "Нивы" при преодолении препятствий типа бугров, камней, бревен или крутых съездов.

Тестирование следует проводить на подготовленной площадке с использованием различных искусственных препятствий (департауров), имитирующих реальные неровности рельефа. Замеры углов и расстояний до контакта бампера с препятствием выполняются как на подъезде к преграде, так и в момент начала контакта и преодоления препятствия. Особое внимание уделяется критическим точкам – центральной части бампера и его краям.

Ключевые параметры для оценки

Во время тестов фиксируются и сравниваются с заводскими показателями следующие параметры:

Угол въезда (передний): Максимальный угол подъема, при котором бампер не цепляется за препятствие при плавном подъезде передними колесами.
Угол съезда (задний): Максимальный угол спуска, при котором бампер не задевает грунт при съезде задними колесами с препятствия.
Продольный угол проходимости (рамповый): Максимальный угол гребня, который автомобиль может преодолеть, не касаясь его средней частью бампера или элементами днища между осями.
Дорожный просвет под бампером: Минимальное расстояние от самой нижней точки бампера до поверхности в статическом положении и в момент контакта с препятствием.
Боковой угол проходимости: Устойчивость геометрии при диагональном вывешивании, проверка контакта углов бампера.

Типовые тестовые препятствия и сценарии

Используются препятствия разной высоты и конфигурации для комплексной оценки:

Тип препятствия	Цель теста	Критерий оценки
Низкий прямоугольный брус (10-15 см)	Проверка переднего/заднего угла въезда/съезда	Отсутствие контакта при плавном наезде колесом; момент касания бампером при подходе колеса к брусу.
Крутая земляная или деревянная рампа (30-45°)	Оценка продольного угла проходимости	Возможность заезда передними и задними колесами без касания центра бампером вершины рампы.
Высокая кочка/камень под одним колесом	Проверка клиренса и геометрии при диагональном вывешивании	Расстояние до земли у вывешенного угла бампера; контакт при сжатии подвески.
Пологий насыпной вал с крутым съездом	Комплексная проверка въезда, рампы, съезда	Плавное прохождение всего препятствия без зацепов бампера на любом этапе.

Результаты тестов наглядно показывают, насколько сохранена или улучшена геометрия проходимости "Нивы" с установленным усиленным бампером. Обязательна проверка не только в статике, но и в динамике на малых скоростях, так как работа подвески влияет на реальный клиренс и углы. Любой преждевременный контакт бампера с препятствием вместо колеса свидетельствует об ухудшении внедорожных характеристик и требует доработки конструкции.

Список источников

Информация для статьи основана на технической документации и специализированных ресурсах по автомобильному тюнингу.

Ключевые источники включают руководства по модификации внедорожников и практический опыт энтузиастов.

Ресурсы по тюнингу

Технические форумы клубов Lada 4x4 (Нива Клуб, 4x4 Club)
Видеоинструкции на YouTube-каналах по самостоятельному тюнингу
Специализированные порталы: Off-road Drive, Авторевю
Журналы: «За рулём», «4х4 Club»
Книга: «Тюнинг внедорожников» А. Пахомов
Руководства по сварке и обработке металлов (ГОСТы)
Производители бамперов: TOR, STELS, AВТОМ
