Спидометр - устройство и назначение

Статья обновлена: 18.08.2025

Спидометр – прибор для измерения скорости движения транспортного средства в реальном времени. Он отображает текущую скорость в километрах или милях в час, помогая водителю контролировать режим движения.

Устройство является обязательным элементом панели управления автомобилей, мотоциклов и других видов транспорта. Принцип его работы основан на преобразовании вращения ведущего вала или колеса в показания на шкале.

Современные спидометры могут быть аналоговыми (со стрелкой) или цифровыми. Точность показаний влияет на безопасность и соблюдение ПДД.

Принцип работы механических спидометров

Механический спидометр получает информацию о скорости вращения вторичного вала коробки передач автомобиля через гибкий трос в защитной оболочке. Этот трос напрямую соединен с приводным механизмом в коробке передач и передает вращательное движение на измерительный узел спидометра в приборной панели.

Внутри корпуса спидометра вращающийся трос приводит в действие постоянный магнит, размещенный соосно с осью прибора. Магнит вращается внутри полой металлической чашки (обычно алюминиевой), которая закреплена на оси со стрелкой и спиральной возвратной пружиной.

Ключевые физические процессы

При вращении магнит создает вихревые токи в материале чашки. Эти токи генерируют собственное магнитное поле, которое взаимодействует с полем вращающегося магнита. Возникающая электромагнитная сила стремится повернуть чашку в направлении вращения магнита.

Чашка, однако, удерживается спиральной пружиной, создающей противодействующую силу. Равновесие между магнитным воздействием и сопротивлением пружины определяет угол отклонения:

• Чем выше скорость вращения троса – тем сильнее магнитное воздействие
• Чем сильнее воздействие – тем больше преодолевается сопротивление пружины
• Чем больше угол поворота чашки – тем выше положение стрелки на шкале

Одновременно с этим через червячную передачу вращение троса приводит в действие механический одометр (счетчик пробега). Система шестерен преобразует обороты троса в километры, отображаемые на барабанных колесиках счетчика.

Компонент	Функция
Гибкий трос	Передача вращения от КПП к спидометру
Вращающийся магнит	Генерация переменного магнитного поля
Алюминиевая чашка	Создание вихревых токов и вторичного поля
Возвратная пружина	Противодействие вращению и калибровка стрелки
Червячная передача	Привод одометра с понижающим коэффициентом

Электронные спидометры: особенности конструкции

Электронные спидометры преобразуют физическую скорость вращения колеса или вала трансмиссии в электрические сигналы для последующей обработки. Основным источником данных служит датчик скорости, устанавливаемый на коробке передач, ступице колеса или раздаточной коробке. Он генерирует импульсы переменной частоты, строго пропорциональной скорости вращения контролируемого элемента.

Импульсы от датчика поступают в электронный блок управления (ЭБУ) спидометра или напрямую в приборную панель. Здесь происходит их обработка: подсчет количества импульсов за единицу времени, фильтрация помех и преобразование в цифровое значение скорости. Результат выводится на дисплей – стрелочный (с шаговым электродвигателем) или цифровой (жидкокристаллический, светодиодный).

Ключевые компоненты и их функции

• Датчик скорости: Типы - магнитные (индуктивные), основанные на эффекте Холла, или оптические. Создает импульсный сигнал при прохождении зубьев задающего диска мимо чувствительного элемента.
• Электронный блок обработки сигнала: Микропроцессор или специализированная микросхема. Выполняет:
  • Фильтрацию электрических помех.
  • Подсчет частоты импульсов.
  • Пересчет частоты в единицы скорости (км/ч, миль/ч) с учетом калибровочного коэффициента (числа импульсов на километр).
• Исполнительное устройство:
  • Для аналогового отображения: Шаговый электродвигатель, механически связанный со стрелкой. Получает команды от ЭБУ на поворот вала на определенный угол.
  • Для цифрового отображения: Сегментный ЖК-, LED- или VFD-дисплей. Отображает числовое значение скорости, полученное от ЭБУ.
• Калибровочные данные: Постоянно хранятся в памяти блока. Учитывают передаточные числа трансмиссии, диаметр колес и количество импульсов датчика за оборот.

Характеристика	Аналоговый (со стрелкой)	Цифровой
Принцип отображения	Положение стрелки на шкале	Числовое значение на дисплее
Исполнительный механизм	Шаговый электродвигатель	ЖК, LED или VFD экран
Скорость обновления	Может быть плавной или дискретной	Дискретная (обычно 1-2 раза в секунду)
Основное преимущество	Традиционный вид, легкое восприятие тенденции изменения скорости	Высокая точность отображения текущего значения

Датчик скорости как источник информации

Датчик скорости является первичным элементом системы измерения, фиксирующим фактическое вращение выходного вала коробки передач или ступицы колеса. Он генерирует электрические импульсы, частота которых прямо пропорциональна скорости вращения контролируемого элемента. Этот сигнал служит исходными "сырыми" данными о движении автомобиля.

Электронный блок управления (ЭБУ) непрерывно обрабатывает поступающие импульсы, рассчитывая текущую скорость на основе временных интервалов между ними. Полученное значение используется не только для отображения на спидометре, но и интегрируется в работу других систем: антиблокировочной тормозной системы (ABS), круиз-контроля, навигации и электронной стабилизации (ESP).

Ключевые функции и особенности

• Типы датчиков:
  • Индуктивные (генераторные) - создают переменное напряжение при прохождении зубчатого ротора
  • Оптические - используют световой луч и прерыватель
  • На основе эффекта Холла - реагируют на изменение магнитного поля
• Параметры точности: Зависят от количества импульсов за один оборот и качества обработки сигнала ЭБУ. Погрешность обычно не превышает 2-5%.
• Дополнительные роли:
  1. Расчет пройденного пути (одометр)
  2. Корректировка работы АКПП при переключении передач
  3. Активация систем безопасности при превышении скорости

Параметр	Влияние на работу
Частота импульсов	Определяет разрешающую способность измерения и точность показаний
Рабочий зазор	Критичен для индуктивных датчиков (несоосность вызывает сбои)
Загрязнение	Особенно критично для оптических модификаций

Неисправность датчика приводит не только к некорректным показаниям спидометра, но и к нарушениям в работе связанных систем: отключению круиз-контроля, ошибкам трансмиссии, некорректному срабатыванию ABS. Современные датчики часто совмещают функции измерения скорости и направления вращения (для определения реверса).

Роль троса в механических системах

В механических спидометрах трос выполняет критическую функцию передачи вращательного движения от вторичного вала коробки передач непосредственно к измерительному механизму приборной панели. Он представляет собой гибкий стальной сердечник, заключенный в защитную металлическую оплетку, что обеспечивает возможность изгиба при монтаже через элементы кузова автомобиля. Без этого элемента точное измерение скорости в аналоговых системах было бы невозможным.

Принцип работы основан на жесткой механической связи: скорость вращения выходного вала трансмиссии пропорциональна скорости движения авто, что через трос преобразуется в отклонение стрелки спидометра. Каждый оборот троса соответствует определенному пройденному расстоянию, рассчитанному исходя из диаметра колес и передаточных чисел трансмиссии. Нарушение целостности или заклинивание сердечника мгновенно приводит к полному отказу показаний или их некорректному отображению.

Ключевые аспекты эксплуатации

Надежность передачи усилия зависит от нескольких факторов:

• Качество смазки: графитовая смазка внутри оплетки снижает трение и предотвращает износ сердечника
• Радиус изгиба: резкие перегибы троса увеличивают сопротивление и вызывают вибрацию стрелки
• Герметичность: попадание влаги или грязи в оплетку приводит к коррозии и заеданию

Параметр	Влияние на систему
Диаметр сердечника	Определяет устойчивость к крутящему моменту
Длина троса	Избыточная длина вызывает провисание и потерю точности
Состояние приводного шестерня	Износ зубьев приводит к проскальзыванию

В современных авто механические тросы массово заменяются электронными датчиками, однако в классических автомобилях и спецтехнике они остаются неотъемлемой частью конструкции. Их главное преимущество – независимость от бортовой электросети, что обеспечивает работоспособность даже при полном отказе электросистемы транспортного средства.

Калибровка показаний спидометра

Калибровка спидометра – это процесс проверки и корректировки его показаний для соответствия реальной скорости транспортного средства. Точность критична для соблюдения ПДД, безопасности движения и корректной работы систем помощи водителю (например, круиз-контроля или АБС).

Основные причины расхождений включают замену шин или дисков на отличные от заводских параметров, естественный износ механизмов, изменение передаточных чисел трансмиссии и программные сбои в электронных системах автомобиля.

Методы и особенности калибровки

Стендовая калибровка выполняется в сервисных центрах с помощью динамометрических стендов. Автомобиль устанавливается на ролики, имитирующие движение, а показания спидометра сверяются с эталонными датчиками стенда. Корректировка проводится через диагностическое ПО производителя.

GPS-калибровка применяется для электронных спидометров. Сравнение данных со спутниковых навигаторов (имеющих погрешность до 0.1 км/ч) позволяет выявить отклонения. Для коррекции требуется:

1. Перепрошивка блока управления приборной панелью
2. Замена датчиков скорости
3. Установка калибровочных модулей (широко используется при тюнинге)

Тип спидометра	Допустимая погрешность по ГОСТ	Способ корректировки
Механический	+10%...-4%	Регулировка шестерён привода или пружины
Электронный	±6%	Программная адаптация через OBD-разъём

Самостоятельная калибровка возможна только на некоторых моделях через скрытые меню приборной панели. Для этого требуется точный замер скорости GPS-трекером при движении 60 км/ч и ручной ввод поправочного коэффициента. Ошибки в процедуре могут заблокировать электронные системы.

Рекомендуется проверять точность спидометра каждые 50 000 км пробега или после изменения диаметра колёс. Особое внимание – автомобилям с пробегом, где предыдущий владелец мог модифицировать ходовую часть без корректной настройки приборов.

Погрешности измерений и их причины

Погрешность спидометра – это отклонение его показаний от истинной скорости транспортного средства. Эта разница может быть как положительной (спидометр завышает скорость), так и отрицательной (занижает), хотя конструктивно чаще встречается завышение показаний. Ни один спидометр не обеспечивает абсолютной точности из-за совокупности технических и эксплуатационных факторов.

Точность измерения зависит от принципа работы устройства (механические, электронные, электромеханические), качества изготовления компонентов, условий эксплуатации и корректности установки. Понимание причин погрешностей критически важно для интерпретации показаний и обеспечения безопасности дорожного движения.

Основные причины погрешностей спидометра

• Калибровка и конструктивные особенности: Заводские настройки часто предусматривают систематическое завышение скорости на 3-10% для компенсации факторов износа и юридической защиты производителя.
• Влияние параметров колес: Любое отклонение от эталонного размера шин (износ протектора, давление ниже нормы, установка дисков или резины нештатного диаметра) изменяет фактический пробег за оборот колеса, что напрямую искажает расчет скорости.
• Неточность датчиков:
  • Механические: Износ троса привода, люфты в шестернях, нелинейность работы магнитного узла.
  • Электронные: Погрешности датчика скорости (ABS, трансмиссии), помехи в сигнальных цепях, сбои в обработке сигнала блоком управления или самим прибором.
• Температурные воздействия: Изменения температуры влияют на свойства материалов (расширение/сжатие) и вязкость демпфирующей жидкости в механических спидометрах, а также на сопротивление электронных компонентов.
• Паразитные факторы: Вибрации, удары, попадание влаги или грязи в механизм, старение электронных компонентов и магнитное поле других устройств в автомобиле.

Тип погрешности	Характер	Основные причины
Систематическая	Постоянное отклонение в одну сторону	Заводская калибровка, изначальный нештатный размер колес
Прогрессирующая	Увеличение отклонения со временем или скоростью	Износ шин, растяжение троса, старение датчиков
Случайная	Непредсказуемые кратковременные колебания	Помехи в проводах, кратковременные проскальзывания колес, резкие удары

Единицы измерения: км/ч и мили/ч

Спидометры отображают скорость движения транспортного средства в двух основных единицах: километрах в час (км/ч) и милях в час (миль/ч). Эти единицы отражают расстояние, преодолеваемое за один час. Километры в час являются метрической единицей, тогда как мили в час принадлежат к имперской системе измерений.

Распространённость этих единиц зависит от региона: км/ч доминируют в большинстве стран мира, включая Россию, Европу и Азию. Мили/ч преимущественно используются в США, Великобритании и ряде других государств, сохраняющих имперскую систему. Некоторые спидометры оснащены двойной шкалой для удобства водителей.

Ключевые различия и особенности

Для пересчёта между единицами применяются формулы:

• 1 миля/ч ≈ 1.609 км/ч
• 1 км/ч ≈ 0.621 мили/ч

Примеры скоростей в сравнении:

км/ч	миль/ч
50	31
100	62
130	81

Принципы отображения на спидометре:

1. Шкала калибруется под региональные стандарты.
2. Электронные спидометры часто позволяют переключать единицы.
3. Механические приборы с двойной шкалой используют отдельные деления.

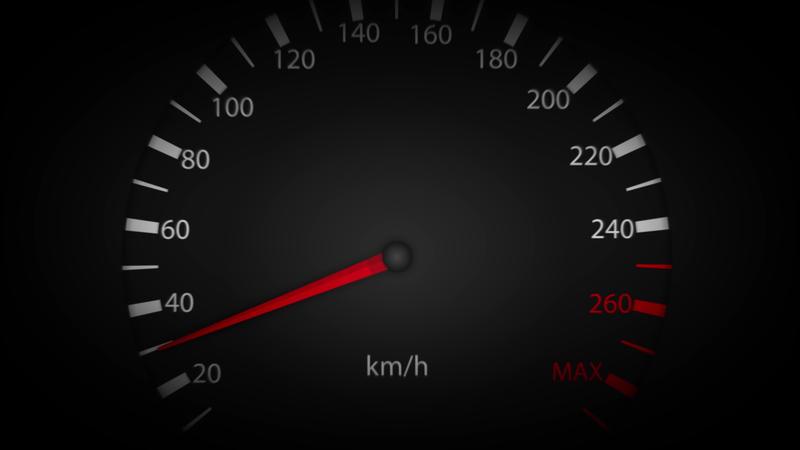

Аналоговые циферблаты со стрелкой

Такие спидометры используют механический или электромеханический принцип действия, где скорость преобразуется в угол отклонения стрелки. Основой конструкции служит магнитная система, связанная с вращающимся тросиком привода от коробки передач или датчика скорости.

Циферблат размечается шкалой с делениями (обычно от 0 до 240 км/ч), где положение стрелки относительно меток визуально указывает текущую скорость. Точность показаний зависит от калибровки механизма и отсутствия люфтов в приводе.

Ключевые особенности

• Визальная наглядность: Динамика движения легко читается по плавному перемещению стрелки
• Механическая надёжность: Простая конструкция обеспечивает долгий срок службы
• Задержка показаний: Инерционность системы вызывает небольшую паузу при резком изменении скорости

Преимущества	Недостатки
Устойчивость к вибрациям	Погрешность до 5-10%
Работоспособность без питания	Требует периодической поверки
Лёгкость считывания периферийным зрением	Ограниченное пространство для дополнительной информации

В современных автомобилях аналоговые спидометры часто комбинируются с цифровыми дисплеями, сохраняя традиционное отображение скорости как базовый элемент приборной панели. Их продолжают использовать благодаря интуитивно понятному интерфейсу и минимальному времени восприятия информации водителем.

Цифровые дисплеи скорости

Цифровые спидометры отображают текущую скорость транспортного средства в виде четких числовых значений на электронном дисплее. В отличие от аналоговых стрелочных приборов, они используют светодиодные (LED), жидкокристаллические (LCD) или проекционные технологии для формирования цифр.

Такие системы получают информацию от датчиков скорости, установленных на колесах или трансмиссии, преобразуя механические импульсы в электрические сигналы. Электронный блок управления обрабатывает эти данные и передает их на экран с высокой частотой обновления (обычно несколько раз в секунду).

Ключевые особенности

• Точность показаний: Минимальная погрешность благодаря отсутствию механических элементов
• Адаптивность: Возможность мгновенного переключения между км/ч и милями/ч
• Интеграция данных: Одновременный вывод сопутствующей информации (пробег, расход топлива)

Тип дисплея	Преимущества	Недостатки
LED	Яркость, читаемость при солнце	Высокое энергопотребление
LCD	Энергоэффективность, гибкость дизайна	Зависимость от подсветки

Современные разработки включают проекционные дисплеи, выводящие цифры скорости непосредственно на лобовое стекло. Это позволяет водителю контролировать показания, не отводя взгляд от дороги, повышая безопасность движения.

Местоположение спидометра в автомобиле

Спидометр традиционно размещается в зоне прямой видимости водителя на приборной панели (торпедо). Это ключевой элемент комбинации приборов, объединяющей индикаторы контроля работы автомобиля. Его центральное расположение обусловлено необходимостью постоянного мониторинга скорости без отвлечения от дорожной обстановки.

Конструктивно стрелочный или цифровой указатель скорости интегрирован в единый блок с тахометром, датчиком топлива и температурным индикатором. В современных моделях он часто является частью цифровой панели или проекционного дисплея на лобовом стекле (Head-Up Display), что исключает смещение взгляда с траектории движения.

Типичные варианты размещения:

• За рулевой колонкой – классическое положение между рулём и ветровым стеклом
• Центр торпедо – актуально для праворульных машин или некоторых электрокаров
• Цифровой дубликат – выводится на мультимедийный экран или HUD-проектор

Тип компоновки	Особенности позиционирования
Аналоговая панель	Фиксированный блок за рулём с механическими стрелками
Цифровая панель	Программируемая зона в виртуальной приборной панели
Проекционный дисплей	Наложение данных на лобовое стекло в зоне нижнего обзора

История изобретения прибора

Первый механический спидометр для транспортных средств разработал хорватский изобретатель Йосип Белушич. В 1888 году он запатентовал устройство под названием "контроль скорости", используя принцип центробежной силы. Конструкция фиксировала скорость вращения колеса через гибкий трос и преобразовывала ее в показания на циферблате.

Массовое внедрение спидометров началось в 1900-х годах с развитием автомобилестроения. Пионером стала компания Oldsmobile, установившая прибор на модель Curved Dash в 1901 году. К 1910 году спидометры уже считались стандартным оборудованием для премиальных авто, а к 1920-м – для большинства серийных машин.

Эволюция прибора проходила в несколько этапов:

• Механические (до 1970-х): Тросовый привод от трансмиссии, аналоговая стрелка
• Электромеханические (1970-1990-е): Магнитные или индукционные датчики, электронная обработка сигнала
• Цифровые (с 2000-х): Электронные сенсоры, CAN-шина, ЖК-дисплеи

Ключевые улучшения включали внедрение одометра Артуром Уорнером (1903), создание компактных конструкций Никласом Зиглером (1923) и переход к беспроводным датчикам Холла. Современные спидометры интегрированы в бортовые компьютеры и отображают данные проекцией на лобовое стекло.

Отличие спидометра от одометра

Спидометр предназначен для измерения текущей скорости движения транспортного средства. Его показания отображаются в километрах в час (км/ч) или милях в час (mph) и помогают водителю соблюдать скоростной режим. Данные постоянно обновляются в реальном времени в зависимости от динамики движения.

Одометр фиксирует пройденный транспортным средством общий километраж. Это счетчик, суммирующий пройденное расстояние за весь срок эксплуатации автомобиля. Его показания изменяются постепенно и не зависят от моментальной скорости, отражая исключительно суммарный пробег.

Ключевые различия:

• Функция: Спидометр – инструмент контроля мгновенной скорости, одометр – измеритель суммарного расстояния.
• Тип данных:

  Спидометр	Динамические показатели (меняются каждую секунду)
  Одометр	Накопительные показатели (только возрастают)

• Единицы измерения:
  1. Спидометр: км/ч или mph
  2. Одометр: километры или мили
• Визуальное отличие: Шкала спидометра обычно имеет круговой циферблат со стрелкой, а одометр – цифровое табло (механическое или электронное).

Почему спидометр завышает показания

Спидометр автомобиля практически всегда показывает скорость, немного превышающую реальную. Это не случайность, а продуманная инженерная особенность. Производители намеренно настраивают прибор с небольшим запасом в сторону завышения показаний.

Такая погрешность заложена на этапе проектирования и обусловлена сочетанием технических требований, юридических норм и соображений безопасности. Фактическая скорость автомобиля обычно оказывается на 3-10% ниже цифр, отображаемых на приборной панели.

Основные причины завышения показаний

Ключевыми факторами проектного смещения спидометра являются:

• Компенсация внешних влияний: Размер шин меняется при износе протектора или установке нештатных дисков, что напрямую влияет на точность. Запас погрешности нивелирует эти изменения.
• Юридические требования: Стандарт ECE 39 обязывает, чтобы спидометр никогда не занижал реальную скорость, но допускает завышение в пределах 10% + 4 км/ч (например, при 100 км/ч показания могут быть до 114 км/ч).
• Проактивная безопасность: Психологический эффект "запаса" снижает риск превышения скорости – водитель, видящий 120 км/ч, фактически движется ~110-115 км/ч.
• Технологические ограничения: Аналоговые спидометры с тросовым приводом и электронные датчики имеют естественную погрешность, которую проще сместить в "безопасную" зону.

Современные системы GPS-навигации демонстрируют более точные данные, так как рассчитывают скорость по спутниковым координатам, а не через механические параметры авто. Однако юридически значимым остаётся показание штатного спидометра.

Влияние размера шин на точность спидометра

Спидометр рассчитывает скорость, опираясь на количество оборотов колеса за единицу времени и эталонный размер шины, заложенный производителем. При замене шин на отличные от рекомендованных по внешнему диаметру, физическая скорость автомобиля изменяется, тогда как спидометр продолжает использовать калибровку под заводские параметры.

Увеличение внешнего диаметра колеса (например, установка профиля 65 вместо 55) приводит к тому, что за один оборот колеса автомобиль проезжает большее расстояние. Спидометр, не зная об этом изменении, показывает скорость ниже реальной. Уменьшение диаметра (более низкий профиль или меньший радиус) дает противоположный эффект: реальная скорость окажется ниже показаний прибора.

Ключевые аспекты влияния

Величина отклонения прямо пропорциональна разнице в диаметрах. Рассчитать погрешность можно по формуле:

Погрешность (%) = [(Новый диаметр / Заводской диаметр) - 1] × 100

Например, замена штатных шин 205/55 R16 (диаметр ≈ 632 мм) на 215/60 R16 (диаметр ≈ 664 мм) вызовет отклонение:

[(664 / 632) - 1] × 100 ≈ +5%

При показаниях спидометра 100 км/ч реальная скорость составит ~105 км/ч.

Последствия некорректных показаний:

• Риск нарушений ПДД: Завышение реальной скорости при увеличенных шинах ведет к незаметному превышению разрешенного лимита.
• Ошибки одометра: Пробег будет накручиваться медленнее реального при большом диаметре и быстрее – при малом, влияя на расчеты сервиса.
• Нарушение работы систем: ABS, ESP и круиз-контроль используют данные о скорости, что может вызвать сбои.

Изменение диаметра	Показания спидометра	Реальная скорость
Штатный размер	100 км/ч	100 км/ч
Увеличен (+5%)	100 км/ч	105 км/ч
Уменьшен (-3%)	100 км/ч	97 км/ч

Для минимизации погрешности важно выбирать шины, соответствующие допускам производителя, или корректировать электронные настройки спидометра после установки нестандартных колес. Использование шинных калькуляторов перед покупкой помогает заранее оценить отклонение диаметра.

Код спидометра в OBD-диагностике

В OBD-системах скорость автомобиля определяется через стандартизированный PID (Parameter ID) 0x0D (десятичный 13). Данный код запрашивается диагностическим оборудованием через CAN-шину, а ЭБУ двигателя передает текущее значение скорости, рассчитанное на основе сигналов датчиков ABS, коробки передач или GPS-модуля. Точность показаний зависит от калибровки датчиков и корректности интерпретации данных ЭБУ.

Для считывания кода скорости используется запрос в формате 01 0D (где 01 – режим показателей реального времени). Ответ ЭБУ содержит один байт данных, представляющий значение скорости в км/ч без дополнительных вычислений. Например, шестнадцатеричное значение 0x50 соответствует 80 км/ч. Отсутствие корректного ответа на запрос может указывать на неисправность датчиков, проводки или программные ошибки ЭБУ.

Особенности интерпретации данных

Ключевые аспекты работы PID 0x0D:

• Диапазон значений: 0-255 км/ч (ограничение 8-битным форматом данных)
• Точность: ±2-5 км/ч из-за задержек обновления (типичный интервал – 100-300 мс)
• Зависимости: показания могут отсутствовать при скорости ниже 3-5 км/ч

Тип неисправности	Коды ошибок OBD2	Воздействие на спидометр
Обрыв цепи датчика	P0500, C0035-C0040	Отсутствие показаний
Калибровочные отклонения	U0423	Расхождение с реальной скоростью
Проблемы CAN-шины	U0001-U0300	Прерывистые показания

При диагностике необходимо учитывать два критичных фактора: актуальность прошивки ЭБУ (устаревшие версии искажают данные) и физический износ датчиков колес. Для верификации показаний рекомендуется сравнивать OBD-данные с GPS-скоростемерами.

Программирование электронных спидометров

Программирование электронных спидометров заключается в настройке программного обеспечения, которое обрабатывает сигналы от датчиков скорости и преобразует их в показания на дисплее. Этот процесс требует точной калибровки под конкретные параметры транспортного средства, такие как диаметр колес, передаточные числа трансмиссии и характеристики датчиков.

Ключевым этапом является сопоставление частоты импульсов, поступающих от датчика скорости (обычно расположенного на КПП или ступице колеса), с фактической скоростью движения. Программист задает алгоритмы обработки данных, фильтрации помех и коррекции погрешностей, а также определяет логику работы дополнительных функций (например, сигнализации превышения скорости или хранения данных о пробеге).

Основные аспекты программирования

Калибровочные параметры:

• Коэффициент импульсов на километр (PPKM) – количество сигналов датчика за 1 км пути
• Тип датчика скорости (магнитный, оптический, Холла)
• Размер шин и диаметр колес
• Передаточное число главной пары

Типовые задачи программиста:

1. Расчет и ввод калибровочных констант
2. Настройка алгоритмов сглаживания показаний
3. Программирование пороговых значений (для предупреждений)
4. Интеграция с CAN/LIN-шиной автомобиля
5. Реализация защиты от несанкционированной корректировки пробега

Сравнение методов программирования:

Метод	Инструменты	Точность
Через OBD-II разъем	Диагностические сканеры	±2-3%
Прямое прошивание EEPROM	Программаторы, паяльное оборудование	±0.5-1%
Канальный режим (CAN)	Специализированное ПО	±1-2%

Особую сложность представляет адаптация спидометра при замене деталей ходовой части или установке нештатных колес, требующая пересчета всех метрических коэффициентов. Ошибки в программировании приводят к систематическим отклонениям показаний или полному отказу системы.

Ремонт механического троса спидометра

Повреждения троса спидометра проявляются характерным стрекочущим шумом за приборной панелью, подёргиванием или полной остановкой стрелки при движении. Основные причины неисправностей включают перелом жил в оплётке, засорение смазкой, коррозию или деформацию сердечника.

Диагностика требует демонтажа троса с автомобиля. Отсоедините гибкий вал сначала от коробки передач (или раздатки), затем от самого спидометра. Проверьте плавность вращения сердечника вручную – заедания или рывки подтверждают износ.

Этапы восстановления работоспособности

Необходимые материалы: новая смазка (графитовая или литиевая), чистая ветошь, растворитель (уайт-спирит), при необходимости – запасной сердечник.

1. Разборка: Открутите фиксирующую гайку наконечника и извлеките стальной сердечник из оплётки.
2. Очистка:
   • Тщательно протрите сердечник ветошью, смоченной в растворителе, удаляя старую загустевшую смазку и грязь.
   • Продуйте оплётку сжатым воздухом или промойте растворителем, затем высушите.
3. Осмотр:
   • Проверьте сердечник на отсутствие перегибов, трещин и участков с "лохматыми" жилами.
   • Убедитесь, что квадратные шлицы на концах не имеют заусенцев или скруглений.

Критичные дефекты: Если сердечник имеет видимые повреждения или вращается с усилием после очистки, его необходимо заменить на аналогичный по длине и типу наконечников. Установка повреждённого сердечника приведёт к повторному отказу.

Сборка и смазка:

Этап	Действие	Важно!
1	Нанесите тонкий слой смазки на сердечник	Избегайте избытка – это вызывает забивание
2	Аккуратно вставьте сердечник в оплётку	Следите за правильной ориентацией шлицов
3	Зафиксируйте наконечники гайками	Исключите перегибы траектории прокладки

После монтажа проверьте работу спидометра на всех скоростях. Отсутствие шума и плавный ход стрелки подтверждают успешный ремонт. Помните: сильные перегибы троса при установке сокращают его ресурс.

Замена датчика скорости

Датчик скорости расположен на коробке передач или редукторе заднего моста, крепится одним или двумя болтами. Для доступа потребуется смотровая яма, эстакада или подъёмник. Перед демонтажем отсоедините минусовую клемму аккумулятора для предотвращения короткого замыкания.

Найдите электрический разъём датчика, нажмите на фиксатор и аккуратно отсоедините колодку проводов. Очистите область вокруг датчика от грязи, чтобы предотвратить попадание мусора в механизм КПП при извлечении. Выкрутите крепёжные болты гаечным ключом или головкой подходящего размера.

Процесс замены

1. Извлеките старый датчик: аккуратно потяните его из посадочного гнезда. При закисании используйте плоскую отвёртку для осторожного поддевания.
2. Сравните модели: убедитесь, что новый датчик идентичен старому по маркировке и количеству контактов.
3. Смажьте уплотнитель: нанесите тонкий слой моторного масла на резиновое кольцо нового датчика для предотвращения повреждений при установке.
4. Установите новый датчик: вставьте его в гнездо до упора рукой, избегая перекоса. Затяните крепёжные болты с умеренным усилием (обычно 10-20 Нм).

Подключите разъём проводов до характерного щелчка фиксатора. Подсоедините клемму аккумулятора. Запустите двигатель и проверьте работу спидометра на разных скоростях. Убедитесь в отсутствии ошибок на приборной панели.

Типичные признаки неисправности	Последствия некорректной установки
Не работает спидометр/одометр	Протечка трансмиссионной жидкости
Резкие скачки стрелки скорости	Неправильные показания приборов
Ошибка P0500 на бортовом компьютере	Самопроизвольная остановка двигателя

Важно: при повреждении резьбы гнезда во время демонтажа используйте метчик для восстановления резьбы. Если датчик не оснащён собственным уплотнителем, замените медное кольцо на приводе.

Сращивание оборванных проводов

При повреждении проводки спидометра, например, из-за перетирания в районе гофры рулевой колонки или возле датчика скорости, требуется восстановить целостность цепи. Некачественное соединение вызовет сбои в передаче сигнала от датчика к приборной панели, что приведет к некорректным показаниям или полному отказу спидометра.

Для надежного контакта необходимо тщательно зачистить концы оборванных проводов от изоляции на 10-15 мм, избегая повреждения токопроводящих жил. Категорически запрещена обычная скрутка – такое соединение окислится и создаст дополнительное сопротивление, искажающее импульсный сигнал датчика скорости.

Методы сращивания

1. Пайка:
   • Скрутить зачищенные жилы с перехлестом 20-30 мм
   • Обработать флюсом и пропаять оловянно-свинцовым припоем
   • Заизолировать термоусадкой + изолентой
2. Обжимные гильзы:
   • Вставить зачищенные концы в металлическую гильзу
   • Обжать кримпером с двух сторон
   • Закрыть место соединения термоусадочной трубкой

Важно: При работе с многожильными проводами избегайте распушения проводников. После ремонта проверьте герметизацию соединения от влаги и виброустойчивость. Восстановленная проводка должна сохранять гибкость в местах изгиба.

Диагностика неисправностей спидометра

Основные признаки неисправности включают полное отсутствие показаний, хаотичные колебания стрелки, завышенные/заниженные значения скорости или отказ одометра. Первичная диагностика требует проверки предохранителей и целостности проводки.

Для точного определения причины анализируются сопутствующие симптомы: одновременные сбои в работе тахометра, указателей топлива/температуры указывают на проблемы с приборной панелью или общим питанием. Одиночный отказ спидометра чаще связан с его датчиками или механическими компонентами.

Методы выявления распространённых неисправностей

Симптом	Возможная причина	Диагностика
Стрелка на нуле	Обрыв проводов, неисправность датчика скорости, сбой ECU	Прозвонка цепи датчика мультиметром, считывание ошибок OBD-II сканером
Скачки стрелки	Окисление контактов, износ шестерён привода, магнитный засор	Визуальный осмотр разъёмов, проверка люфта тросика (для механических моделей)
Неверные показания	Некорректная калибровка, повреждение магнитной катушки	Сравнение данных со GPS-устройством, замер сопротивления обмотки
Не работает одометр	Поломка счётного механизма, сгоревшая микросхема	Подача тестового сигнала на моторчик одометра, проверка шестерён на износ

При диагностике электронных спидометров обязательно тестируют:

• Датчик скорости (VSS): замер выходного сигнала осциллографом при вращении колеса
• CAN-шину: проверка пакетов данных диагностическим оборудованием
• Заземление: контроль напряжения между массой приборной панели и кузовом

Связь с системой ABS/ESP

Современные спидометры преимущественно получают данные о скорости не напрямую от механических компонентов трансмиссии, а от электронных систем безопасности – ABS (антиблокировочная система тормозов) и ESP (система курсовой устойчивости). Датчики скорости вращения колес, установленные в ступицах, непрерывно фиксируют угловую скорость каждого колеса и передают эту информацию в общий электронный блок управления (ЭБУ).

ЭБУ систем ABS/ESP обрабатывает сигналы со всех датчиков, вычисляет среднюю скорость движения автомобиля и передает эти цифровые данные по CAN-шине непосредственно на приборную панель. Таким образом, спидометр становится интегрированным элементом единой сети, где показания скорости формируются на основе анализа поведения колес, а не механического привода от коробки передач.

Ключевые аспекты взаимодействия

Преимущества интеграции:

• Повышенная точность: учет реального вращения колес (а не выходного вала КПП) минимизирует погрешности из-за износа шин или пробуксовки.
• Отказоустойчивость: при неисправности одного датчика ABS/ESP ЭБУ использует данные с других колес, сохраняя функциональность спидометра.
• Синхронизация систем: скорость, отображаемая на панели, идентична данным, используемым ESP для стабилизации и ABS для контроля торможения.

Влияние неполадок ABS/ESP:

1. Некорректные показания спидометра (скачки, нулевое значение) – частый симптом неисправности датчиков колес или обрыва проводки.
2. Полное отключение систем ABS/ESP обычно приводит к переходу спидометра в аварийный режим (например, стрелка останавливается на нуле).

GPS-спидометры в навигаторах

GPS-спидометр – это функция навигационного устройства, рассчитывающая скорость движения объекта на основе данных спутниковой системы позиционирования. Он определяет текущую скорость путём анализа изменений географических координат устройства за определённые временные интервалы. Точность показаний напрямую зависит от качества сигнала GPS/ГЛОНАСС и количества доступных спутников.

Ключевое преимущество GPS-спидометра перед механическим или электронным аналогом в автомобиле – независимость от состояния шин, трансмиссии и датчиков автомобиля. Он не подвержен погрешностям, возникающим из-за износа покрышек, изменения их диаметра или калибровки штатной системы, что обеспечивает объективные данные о реальной скорости перемещения в пространстве.

Особенности и применение

Основные сферы использования GPS-спидометров включают:

• Навигационные приложения для смартфонов и планшетов.
• Автомобильные GPS-навигаторы (стационарные и портативные).
• Спортивные трекеры (для велосипедов, бега, водного транспорта).

Важно учитывать задержку обновления данных (обычно 1-2 секунды), особенно при резком изменении скорости. На точность также влияют:

1. Плотность застройки или рельеф местности.
2. Погодные условия.
3. Технические ограничения приёмника.

Характеристика	GPS-спидометр	Штатный спидометр
Источник данных	Спутниковые сигналы	Датчики автомобиля (ABS, трансмиссия)
Типичная погрешность	1-3 км/ч	До 10% (зависит от износа шин)
Калибровка	Не требуется	Требуется при замене колёс

В современных устройствах GPS-скорость часто дублируется на экране вместе с картой маршрута, а некоторые модели поддерживают оповещения о превышении установленного лимита.

Мобильные приложения как альтернатива

Современные смартфоны оснащены GPS-модулями и датчиками движения, что позволяет им с высокой точностью вычислять скорость перемещения объекта. Специальные приложения обрабатывают эти данные и выводят текущую скорость на экран устройства в режиме реального времени, полностью имитируя классический спидометр.

Такие программы часто предлагают расширенный функционал, недоступный аналоговым приборам: ведение статистики поездок, предупреждения о превышении скорости, запись маршрутов. Они работают независимо от штатных систем автомобиля, что особенно полезно при поломке основного спидометра или в арендованных транспортных средствах.

Ключевые возможности приложений-спидометров

• Кастомизация интерфейса: выбор цветовой схемы, размеров цифр, единиц измерения (км/ч, миль/ч)
• Голосовые оповещения: автоматическое озвучивание скорости при достижении пороговых значений
• Анализ поездок: сохранение средней/максимальной скорости, пройденного расстояния
• Интеграция с картами: отображение скорости поверх навигационных подложек

Параметр	Традиционный спидометр	Мобильное приложение
Точность	Зависит от механизма	±1-3 км/ч (при хорошем GPS-сигнале)
Установка	Требует монтажа	Мгновенная через магазин приложений
Дополнительные функции	Ограничены	Трекер маршрутов, предупреждения о камерах, диагностика

Юридические требования к точности

Точность спидометра регламентируется национальными и международными стандартами, обеспечивающими безопасность дорожного движения. Основное правило: показания прибора не должны занижать реальную скорость транспортного средства, предотвращая непреднамеренное нарушение скоростного режима. Допустимая погрешность строго нормируется для всех категорий автотранспорта на этапе производства и эксплуатации.

Несоответствие установленным нормам влечет юридические последствия, включая аннулирование сертификата соответствия, запрет на эксплуатацию автомобиля или штрафные санкции. Требования регулярно актуализируются с учетом технологического прогресса и ужесточения экологических норм, что обязывает производителей проводить обязательную поверку приборов.

Сравнительные нормы погрешности

Регион/Стандарт	Допустимая погрешность	Условия применения
Россия (ГОСТ Р 41.39-99)	0% до +10% от реальной скорости	Для новых легковых автомобилей
ЕС (ECE-R39)	0% до +10% + 4 км/ч	Скорости выше 50 км/ч
США (FMVSS № 105)	-0% до +5% + 8 км/ч	Испытания на стенде

Калибровка выполняется при эталонных условиях: давлении в шинах по спецификации, номинальной нагрузке и температуре от +20°C до +25°C. Величина отклонения проверяется на трех скоростных точках: 40, 80 и 120 км/ч для легкового транспорта. Для коммерческих автомобилей допустимый порог погрешности может достигать +15% на скоростях свыше 60 км/ч.

Эксплуатационный износ (например, изменение диаметра шин) не освобождает владельца от ответственности за соответствие показаний. При замене приборного узла обязательна поверка в аккредитованных центрах с выдачей свидетельства установленного образца. Нарушение требований классифицируется по КоАП РФ как эксплуатация неисправного ТС.

Опасность езды с неисправным спидометром

Отсутствие точных данных о скорости движения лишает водителя ключевого инструмента контроля за соблюдением ПДД. Это неизбежно приводит к превышению допустимых скоростных режимов, особенно на свободных участках дорог, где визуальная оценка скорости субъективно занижается.

Невозможность своевременно корректировать скорость перед поворотами, перекрестками или в условиях плохой видимости многократно увеличивает риск потери управления. Особую угрозу это представляет при движении по незнакомой местности, где водитель не может ориентироваться на знание дорожных особенностей.

Основные риски

• Штрафы за превышение скорости – невозможность доказать факт неисправности прибора при фиксации нарушения камерами
• Некорректный расчет тормозного пути – резкое возрастание вероятности ДТП при экстренном торможении
• Нарушение работы систем безопасности (ABS, ESP), зависящих от точных показаний скорости

Технические последствия для транспортного средства:

1. Ускоренный износ шин и тормозных колодок
2. Перегрузка двигателя и трансмиссии при длительном движении на неоптимальных режимах
3. Искажение данных одометра, влияющее на расчет межсервисных интервалов

Ситуация	Безопасный предел	Риск с неисправным спидометром
Мокрое покрытие	60 км/ч	Аквапланирование при 70+ км/ч
Жилая зона	20 км/ч	Смертность пешеходов ×3 при 40 км/ч

Подушки безопасности и показания скорости

Срабатывание подушек безопасности напрямую зависит от данных о скорости транспортного средства, получаемых электронным блоком управления (ЭБУ). Эти показания поступают не от механического спидометра, а от датчиков скорости вращения колес (ABS) или коробки передач, обеспечивающих точность в реальном времени.

Алгоритмы ЭБУ анализируют не только мгновенную скорость, но и вектор удара, замедление и угол столкновения. Например, фронтальные подушки могут не активироваться при низкоскоростных ударах (ниже ~25 км/ч), что предотвращает травмы от ненужного срабатывания.

Ключевые взаимосвязи

• Порог активации: Система рассчитывает необходимую силу раскрытия в зависимости от скорости (например, 70% мощности подушек при 50 км/ч вместо 100% при 100 км/ч).
• Многоступенчатое срабатывание: В современных авто используются адаптивные подушки, где скорость напрямую влияет на выбор режима раскрытия (одно-/двухступенчатый).
• Синхронизация с ремнями: При экстремальных скоростях (свыше 200 км/ч) натяжители ремней срабатывают раньше подушек для максимального прижима тела к креслу.

Скорость при ударе	Реакция системы безопасности
До 20 км/ч	Подушки обычно не активируются (хватит ремней и деформационных зон)
30-50 км/ч	Раскрытие фронтальных подушек с минимальным усилием
Свыше 60 км/ч	Полномощное срабатывание + включение боковых/шторок при боковом ударе

Ошибки в показаниях скорости (из-за неисправных датчиков или вмешательства в электронику) могут привести к фатальным последствиям: подушки не сработают вовремя или раскроются с избыточной силой. Поэтому калибровка датчиков и спидометра критична для корректной работы всей системы пассивной безопасности.

Спидометр в мотоциклах и велосипедах

На мотоциклах спидометры являются обязательным элементом приборной панели, интегрируясь в общую систему электроники или механики транспортного средства. Они фиксируют скорость вращения переднего колеса через механический тросик или электронный датчик (например, датчик Холла), передающий импульсы на блок обработки. Современные модели часто совмещают функции с одометром, тахометром, индикаторами топлива и диагностикой.

В велосипедах спидометры выполняются преимущественно как автономные беспроводные или проводные электронные устройства, крепящиеся на руль. Они определяют скорость по сигналам от магнита на спице и датчика на вилке, рассчитывая её на основе длины окружности колеса и частоты вращения. Основное назначение – мониторинг тренировочных показателей, а не соблюдение ПДД.

Ключевые отличия

Параметр	Мотоциклы	Велосипеды
Тип прибора	Штатный, интегрированный	Съёмный, дополнительный
Принцип работы	Механический тросик/Электронный датчик	Магнитный сенсор + компьютер
Точность	Регламентирована ГОСТ/законами	Зависит от настройки пользователя
Доп. функции	Одометр, тахометр, индикаторы	Пульсометр, каденс, GPS-трекер

Важные аспекты:

• Юридическая значимость: Показания мотоспидометра используются при нарушениях ПДД, велосипедный служит для персонального контроля.
• Калибровка: Для велоприборов критична точная настройка диаметра колеса, мотосистемы калибруются производителем.
• Эволюция: В обоих типах растёт доля цифровых дисплеев и интеграции со смартфонами для анализа поездок.

Водные спидометры для катеров

Водные спидометры измеряют скорость катера относительно водной среды, а не берега. Это принципиально отличает их от GPS-навигаторов, фиксирующих движение относительно земли. Точность показаний критична для безопасного маневрирования, особенно на мелководье или при наличии подводных препятствий.

Основные типы используют разные технологии: механические (крыльчатые) модели определяют скорость по вращению лопастного колеса, погруженного в воду, а электронные (электромагнитные) – по изменениям магнитного поля при движении жидкости через датчик. Беспилотные ультразвуковые варианты анализируют эффект Доплера при отражении сигнала от частиц в воде.

Ключевые особенности и характеристики

• Калибровка под корпус: Требуют точной настройки под форму днища для минимизации турбулентности.
• Защита от засорения: Датчики оснащаются самоочищающимися каналами или съемными элементами.
• Диапазон измерений: Стандартный охват – 5-80 узлов, профессиональные модели поддерживают до 120 узлов.

Тип датчика	Плюсы	Минусы
Крыльчатый	Низкая цена, простота установки	Уязвимость к механическим повреждениям
Электромагнитный	Высокая точность, нет подвижных частей	Чувствительность к электропомехам
Ультразвуковой	Бесконтактный замер, долговечность	Зависимость от чистоты воды, высокая стоимость

Интеграция с бортовыми системами через протоколы NMEA 0183/NMEA 2000 позволяет выводить данные на мультифункциональные дисплеи. Важно: при плавании в течениях или приливных зонах водные спидометры показывают истинную скорость катера через воду, что существенно отличается от путевой скорости (по GPS).

Авиационные варианты для самолётов

В авиации спидометры принципиально отличаются от автомобильных, так как измеряют не скорость относительно земли, а воздушную скорость – движение самолёта относительно воздушных масс. Это критически важно для управления летательным аппаратом, так как от воздушной скорости напрямую зависят аэродинамические силы, создающие подъёмную силу и управляемость.

Основой авиационного "спидометра" – указателя воздушной скорости (УВС) – является приёмник воздушного давления (ПВД), установленный на фюзеляже или крыле. Он замеряет разницу между динамическим (набегающий поток) и статическим давлением окружающей атмосферы. Эта разница преобразуется механически или электронно в показания скорости.

Типы и особенности авиационных указателей скорости

• Приборная скорость (IAS – Indicated Air Speed): Основное показание, отображаемое пилоту напрямую из расчёта динамического давления. Корректируется на ошибки монтажа ПВД, но не учитывает изменения плотности воздуха.
• Истинная воздушная скорость (TAS – True Air Speed): Рассчитывается бортовыми системами путём коррекции IAS на высоту полёта и температуру воздуха. Показывает фактическую скорость самолёта относительно воздуха.
• Число Маха (M): Для скоростных самолётов критичен показатель отношения TAS к скорости звука в текущей среде. Отдельные указатели или электронные системы рассчитывают и отображают число Маха.

Тип скорости	Обозначение	Зависимость	Значение для пилотирования
Приборная (IAS)	Указатель в кабине	Динамическое давление	Управление самолётом, взлёт/посадка
Истинная (TAS)	Рассчётная величина	IAS + высота/температура	Навигация, время полёта
Число Маха (M)	M 0.8, M 1.0 и т.д.	TAS / скорость звука	Контроль околозвуковых режимов

Современные самолёты используют электронные индикаторы (PFD, MFD), где воздушная скорость интегрирована в комплексный пилотажный дисплей. Данные от ПВД обрабатываются вычислителями, автоматически корректируются и отображаются вместе с предельными значениями (V_NE, V_S). Резервные механические УВС часто дублируют систему для повышения надёжности.

Тюнинг: замена шкалы спидометра

Замена шкалы спидометра – популярный метод персонализации приборной панели, позволяющий радикально изменить визуальное восприятие салона. Данная процедура предполагает демонтаж заводской шкалы с делениями и цифрами, обозначающими скорость, и установку альтернативного варианта с уникальным дизайном, цветовой гаммой или шрифтом.

Технически процесс требует аккуратного снятия стрелки прибора, откручивания креплений и извлечения старой шкалы, после чего новая шкала фиксируется на штатное место с точной калибровкой положения "нуля". Ключевым этапом является проверка соответствия показаний прибора реальной скорости после установки, так как смещение шкалы даже на миллиметр вызывает значительную погрешность измерений.

Варианты тюнинга и особенности

Основные подходы к замене включают:

• Стилизованные шкалы: Установка элементов с спортивным дизайном, подсветкой контрастных цветов (синий, красный, зеленый) или тематическими изображениями.
• Масштабирование делений: Монтаж шкал с "растянутой" разметкой (например, до 300 км/ч на стандартных авто) для визуального эффекта, без изменения реальных возможностей автомобиля.
• Материалы: Использование пластика с полупрозрачной печатью, металлических накладок или светонакопительных покрытий.

При выборе решения важно учитывать:

1. Совместимость геометрии новой шкалы с корпусом спидометра.
2. Толщину материала – излишне плотные вставки могут вызывать застревание стрелки.
3. Необходимость адаптации электронной подсветки под прозрачность и цветопропускание заменяемого элемента.

Преимущества	Риски
Эксклюзивный вид панели приборов	Некорректная работа стрелки при ошибках установки
Возможность подчеркнуть стиль авто	Потеря гарантии при вмешательстве в электронику
Относительно низкая стоимость тюнинга	Юридические проблемы при сильном искажении показаний

Для сохранения функциональности критически важна калибровка: стрелка должна точно возвращаться в нулевое положение после отключения зажигания, а её движение обязано соответствовать реальному ускорению/замедлению. Профессиональные тюнинг-ателье используют диагностические сканеры для верификации точности показаний после модернизации.

Ограничители скорости на основе спидометра

Ограничители скорости – это системы, использующие данные спидометра для предотвращения превышения установленного порога скорости транспортным средством. Они постоянно сравнивают фактическую скорость (получаемую от датчиков спидометра) с заданным водителем или системой пределом. Основная задача – повысить безопасность движения и помочь водителю соблюдать ПДД.

Принцип работы основан на преобразовании механических или электронных сигналов спидометра в управляющие команды. Когда текущая скорость приближается или превышает заданный лимит, система активирует механизмы вмешательства. Это позволяет либо информировать водителя, либо автоматически корректировать работу двигателя и трансмиссии для снижения скорости без полной остановки автомобиля.

Типы и функции ограничителей

• Пассивные системы: Подают визуальные, звуковые или тактильные (вибрация руля) предупреждения.
• Активные системы: Автоматически снижают подачу топлива или переключают передачи.
• Адаптивные ограничители: Используют GPS и картографические данные для автоматической настройки лимита под знаки на дороге.

Интеграция со спидометром критична для точности: ошибки в его показаниях (износ шин, калибровка) напрямую влияют на работу ограничителя. Современные системы часто дополняют данные спидометра информацией с колесных датчиков ABS и навигационных модулей для повышения надежности.

Технология	Влияние на ограничитель
Электронный спидометр	Высокая точность, мгновенная передача данных для управления
Механический спидометр	Требует дополнительных датчиков, возможны задержки в реакции

Автоматическое ограничение особенно эффективно в комбинации с круиз-контролем ("интеллектуальный" круиз-контроль). Принудительное снижение скорости обычно отменяется резким нажатием на педаль тормоза или акселератора (в зависимости от модели), что обеспечивает контроль водителя в экстренных ситуациях.

Разгон до 100 км/ч по спидометру

При замере времени разгона до 100 км/ч по штатному спидометру важно учитывать системную погрешность прибора. Большинство автомобильных спидометров сознательно завышают показания на 3-10% для компенсации факторов износа шин и юридических рисков.

Когда стрелка достигает отметки 100 км/ч, реальная скорость автомобиля обычно составляет 92-97 км/ч. Это означает, что фактическое достижение истинных 100 км/ч происходит позже показаний спидометра, что сокращает измеренное время разгона на 0.3-1.5 секунды в зависимости от динамики авто.

Ключевые аспекты измерения

• Производители калибруют спидометры с запасом согласно ГОСТ Р 41.39-99 (погрешность +6/-4 км/ч)
• Факторы искажения: износ протектора, давление в шинах, размер колёсных дисков
• Наибольшие расхождения наблюдаются в премиальных моделях с электронными спидометрами

Показания спидометра	Реальная скорость	Разница
100 км/ч	92-97 км/ч	3-8%
120 км/ч	110-115 км/ч	4-8%
140 км/ч	130-134 км/ч	5-7%

Для точных замеров рекомендуется использовать GPS-системы или профессиональные хронометры. Спортивные тестеры фиксируют разгон до реальных 100 км/ч через спутниковое позиционирование, исключая погрешность механических датчиков.

В технических характеристиках автопроизводителей указанные данные всегда основаны на электронных измерениях. Публикуемые значения 0-100 км/ч не соответствуют показаниям штатного спидометра.

Психология восприятия стрелочного индикатора

Человеческий мозг эволюционно адаптирован для мгновенной обработки аналоговой визуальной информации, такой как положение стрелки относительно шкалы. Это позволяет оценивать показания спидометра интуитивно, без сознательного декодирования цифр, сокращая время реакции водителя.

Угол отклонения стрелки создает естественный "язык" направления и динамики: резкий подъем визуально сигнализирует об ускорении сильнее, чем абстрактный рост числа на дисплее. Периферийное зрение эффективно фиксирует изменение угла даже при кратковом взгляде, что критично для контроля скорости без отрыва внимания от дороги.

Ключевые механизмы восприятия

• Пространственная аналогия: Мозг интерпретирует положение стрелки как физическое расстояние до предельного значения (красной зоны), создавая интуитивное ощущение "запаса".
• Динамическое предвосхищение: Направление движения стрелки позволяет подсознательно прогнозировать ближайшие показания (например, при разгоне или торможении).
• Тактильная проекция: Вращательное движение ассоциируется с механическим усилием (педаль газа/тормоза), усиливая чувство контроля.

Фактор	Влияние на восприятие
Цветовые зоны	Красный сектор активирует подсознательную тревогу даже без осознания точного значения
Длина стрелки	Удлиненная стрелка повышает точность считывания малых отклонений за счет увеличения "дуги риска"

Цифровые индикаторы требуют последовательных когнитивных операций: распознавание символов → сравнение с памятью → оценка тенденции. Аналоговая стрелка заменяет это единым гештальт-образом, где значение, динамика и контекст передаются одновременно через форму и движение.

Магнитные помехи и их влияние

Магнитные поля способны напрямую влиять на работу механических и электронных компонентов спидометра. В устройствах с магнитным приводом или датчиками Холла внешнее поле искажает взаимодействие между магнитами и чувствительными элементами. Это нарушает точность измерения скорости вращения вала, передающего информацию от трансмиссии или колеса.

Особенно критичны помехи для спидометров, использующих магнитоиндукционные принципы работы. Постороннее магнитное поле изменяет силу притяжения или отталкивания в магнитной муфте, что приводит к отклонению стрелки от реального значения. В цифровых системах помехи могут вызывать сбои в обработке сигналов датчиков скорости, генерируя хаотичные показания.

Источники помех и последствия

К распространенным источникам магнитных помех относятся:

• Мощные электродвигатели вблизи приборной панели
• Неэкранированные аудиоколонки с постоянными магнитами
• Устройства беспроводной зарядки, размещенные рядом со щитком приборов
• Дефектные генераторы или стартеры автомобиля

Основные риски при воздействии помех:

1. Завышение или занижение показаний скорости
2. Дрожание стрелки в механических спидометрах
3. Самопроизвольный сброс цифровых значений
4. Накопление ошибок в одометре

Тип спидометра	Чувствительность к помехам
Механический с магнитной муфтой	Крайне высокая
Электронный с датчиком Холла	Умеренная
GPS-интегрированный	Минимальная

Для защиты применяют магнитные экраны из ферромагнитных сплавов вокруг чувствительных узлов. В электронных системах обязательна фильтрация сигналов через RC-цепи и программные алгоритмы подавления шумов. Регулярная диагностика исключает влияние помех от деградировавших компонентов самой автомобильной электрической системы.

Перспективы дополненной реальности

Технология дополненной реальности стремительно преодолевает границы развлечений, проникая в ключевые сферы человеческой деятельности. Её потенциал заключается в наложении цифровых слоёв информации на физический мир, создавая гибридную среду для работы, обучения и взаимодействия. Это открывает путь к принципиально новым способам визуализации данных, удалённой коллаборации и повышению эффективности рутинных операций.

Уже сегодня AR демонстрирует революционные возможности: от пошаговых ремонтных инструкций, проецируемых на механизмы, до виртуальных "двойников" промышленных объектов для мониторинга. В медицине хирурги используют AR-очки для наложения КТ-снимков на тело пациента, а архитекторы "примеряют" проекты зданий прямо на стройплощадке. Розничная торговля внедряет виртуальные примерочные, а навигационные системы проецируют маршруты на лобовое стекло автомобиля.

Ключевые направления развития

Основные векторы эволюции AR сосредоточены в нескольких областях:

• Аппаратная платформа: Уменьшение габаритов устройств (очков, контактных линз), повышение энергоэффективности и расширение поля зрения.
• Компьютерное зрение: Точное распознавание объектов и поверхностей в реальном времени, адаптация к сложным условиям освещения.
• Интеграция с ИИ: Контекстно-зависимая подача информации, прогнозная аналитика и персонализация контента на основе поведения пользователя.
• Сетевая инфраструктура: Использование 5G/6G для обработки данных в облаке, снижая требования к мощности устройств.

Прогнозируется массовое внедрение AR в промышленность (Industry 4.0), образование (интерактивные учебные пособия) и здравоохранение (дистанционные консультации, реабилитация). Социальный аспект включает развитие пространственных вычислений, где цифровые объекты становятся частью коллективного восприятия среды.

Сфера	Пример применения	Эффект
Логистика	AR-маршрутизация на складе	Сокращение времени поиска на 35%
Строительство	Наложение BIM-моделей	Снижение ошибок монтажа
Ремонт техники	Пошаговые AR-инструкции	Ускорение обучения персонала

Фундаментальным вызовом остаётся гармонизация цифрового и физического миров: минимизация когнитивной нагрузки, обеспечение конфиденциальности данных и создание интуитивных интерфейсов. Успех AR будет определяться способностью решать практические задачи, оставаясь незаметным, но незаменимым инструментом.

Список источников

При подготовке материала о спидометрах использовались авторитетные технические издания и нормативные документы, гарантирующие точность технических характеристик и исторических данных. Источники охватывают принципы работы, эволюцию устройств и современные стандарты.

Особое внимание уделено официальным стандартизированным материалам и специализированной автомобильной литературе для детализации функциональных особенностей приборов. Вся информация прошла перекрёстную проверку по нескольким независимым источникам.

Печатные и электронные материалы

1. ГОСТ Р 41.39-99 "Единообразные предписания, касающиеся спидометров и их установки"
2. Учебник "Автомобильные контрольно-измерительные приборы" под ред. Петрова В.К.
3. Техническая документация SAE J1228 (Society of Automotive Engineers)
4. Монография "История автомобильных приборов" Сидорова А.М.
5. Статья "Принципы измерения скорости" в журнале "Автоэлектроника" №7, 2021
6. Справочник "Устройство современных автомобилей" издательства "Транспорт"
7. Технический регламент Таможенного союза ТР ТС 018/2011 "О безопасности колесных ТС"

Видео: Спидометр


• Подключение и настройка сигнализации Шериф - пошаговая инструкция

• Зажигание ВАЗ-2108 - схема, поиск неполадок, самостоятельный ремонт

• Yamaha XT660X - параметры и мнения владельцев
