Стартер автомобиля - принцип действия и конструкция

Статья обновлена: 18.08.2025

Стартер – критически важный компонент автомобиля, отвечающий за запуск двигателя внутреннего сгорания.

Этот электромеханический узел преобразует электрическую энергию аккумулятора во вращательное движение коленчатого вала, обеспечивая начальные обороты для воспламенения топливно-воздушной смеси.

Понимание его конструкции, принципа действия и ключевых элементов – стартера, тягового реле и бендикса – необходимо для диагностики неисправностей и грамотного обслуживания системы запуска.

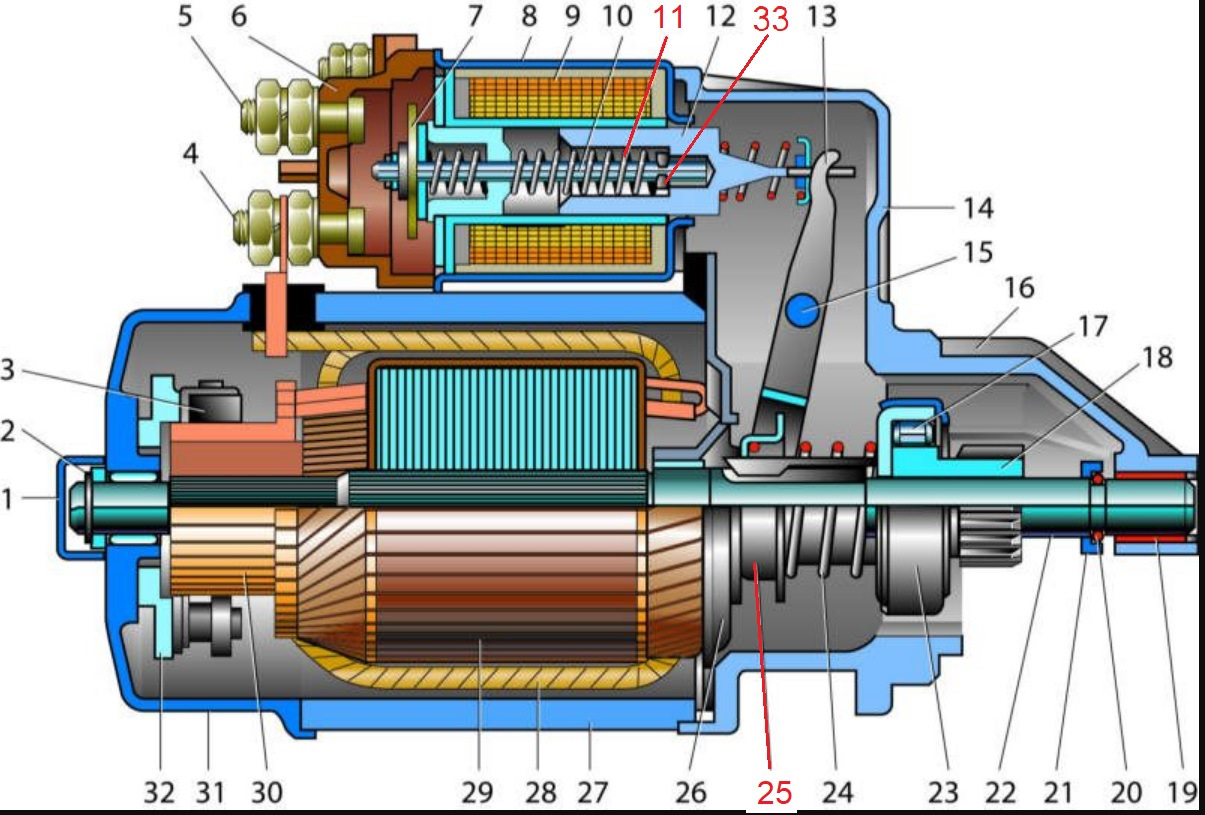

Составные части стартера и их взаимное расположение

Стартер представляет собой электромеханическое устройство цилиндрической формы, где все компоненты последовательно соединены в едином корпусе. Основные узлы выстроены вдоль центральной оси вала, обеспечивая компактность конструкции и эффективную передачу крутящего момента.

Корпус стартера служит основой для крепления элементов и защиты внутренних деталей от внешних воздействий. Электродвигатель постоянного тока занимает большую часть объёма, а втягивающее реле монтируется со стороны маховика двигателя, образуя характерный "горб" на корпусе.

Ключевые компоненты и их расположение

• Электродвигатель – центральная часть, содержит статор с обмотками и вращающийся ротор (якорь) на подшипниках
• Втягивающее реле – установлено сверху или сбоку корпуса, механически соединено с бендиксом через рычаг (вилку)
• Бендикс (обгонная муфта) – расположен на переднем конце вала якоря, оснащён шестернёй для зацепления с венцом маховика
• Щёточный узел – размещён в задней крышке, прижимает графитовые щётки к коллектору якоря для подачи тока
• Приводной рычаг (вилка) – связывает сердечник реле с бендиксом, передаёт поступательное движение

Внешний элемент	Внутренний компонент
Силовой контакт ("пятак")	Медные болты втягивающего реле
Задняя технологическая крышка	Щёткодержатели с пружинами
Тяговый вывод реле	Возвратная пружина бендикса

1. Передняя часть: Бендикс с шестернёй и буферная пружина
2. Центральный сектор: Статорные обмотки и ротор на валу
3. Тыловая зона: Коллектор якоря и щёточный узел
4. Наружный блок: Втягивающее реле с силовыми контактами

Корпус стартера: материал изготовления и конструктивные особенности

Корпус стартера, часто называемый статором или картером, преимущественно изготавливается из конструкционной стали методом глубокой вытяжки или из алюминиевых сплавов. Стальные корпуса обеспечивают высокую механическую прочность и магнитную проницаемость, критически важную для работы обмоток возбуждения. Алюминиевые варианты применяются реже и служат в основном защитным кожухом при использовании постоянных магнитов в современных компактных моделях.

Конструктивно корпус объединяет все компоненты стартера в единый блок и выполняет три ключевые функции: создает магнитный поток для вращения якоря, защищает внутренние узлы от грязи и механических повреждений, а также служит теплоотводом. Торцевые части закрыты крышками (передней – со стороны привода, задней – со стороны втягивающего реле), которые фиксируются длинными стяжными шпильками, проходящими через весь корпус. Внутренняя поверхность имеет пазы для крепления полюсных сердечников с обмотками возбуждения либо магнитов.

Основные конструктивные элементы

• Стяжные шпильки: Обеспечивают герметичность сборки и точное позиционирование крышек относительно корпуса.
• Вентиляционные окна: Отверстия в задней части для отвода тепла и предотвращения перегрева обмоток.
• Монтажный фланец: Стальная пластина с отверстиями под крепежные болты для фиксации стартера к двигателю.
• Бондажные выступы: Специальные площадки для подключения силового кабеля от аккумулятора и "массы".

Материал корпуса	Преимущества	Типичное применение
Сталь	Высокая прочность, магнитные свойства, ремонтопригодность	Классические стартеры с обмоткой возбуждения
Алюминиевый сплав	Малый вес, коррозионная стойкость, эффективное охлаждение	Современные редукторные стартеры с магнитами

В редукторных стартерах корпус часто имеет дополнительную секцию для размещения планетарной передачи, которая соединяется с основным картером через фланец. На стальных корпусах обязательно наносится изоляционное покрытие (лак или краска) для предотвращения коррозии и межвитковых замыканий. Толщина стенок варьируется от 1.5 до 3 мм, обеспечивая баланс между массой, жесткостью и магнитными характеристиками.

Назначение электродвигателя постоянного тока в стартере

Электродвигатель постоянного тока (ДПТ) служит основным силовым агрегатом стартера, преобразующим электрическую энергию аккумуляторной батареи в механическое вращение. Его ключевая задача – обеспечить необходимый крутящий момент и частоту вращения для прокрутки коленчатого вала двигателя через венец маховика.

Конструкция ДПТ специально адаптирована под экстремальные пусковые условия: кратковременный режим работы под высокими нагрузками (сотни ампер), компактные габариты и способность развивать максимальный момент при запуске. Это достигается за счёт особенностей обмоток и магнитной системы.

Функциональные особенности ДПТ в стартерном узле

• Генерация высокого пускового момента: Обмотки возбуждения (сериесные или смешанные) создают мощное магнитное поле, взаимодействующее с якорем, что позволяет преодолевать сопротивление сжатия в цилиндрах ДВС.
• Кратковременный режим эксплуатации: Рассчитан на работу в течение 5-30 секунд без перегрева, после чего требует остывания.
• Пониженное напряжение коммутации: Щёточно-коллекторный узел оптимизирован для минимизации искрения при подаче полного напряжения АКБ (12В или 24В).
• Редукция: Часто интегрируется с планетарным редуктором для умножения крутящего момента при снижении частоты вращения якоря.

Параметр	Значение	Назначение
Мощность	0.8 - 8 кВт	Обеспечение энергии для прокрутки ДВС
Ток потребления	150 - 1000 А	Создание максимального усилия в начальный момент
Частота вращения якоря	3000 - 8000 об/мин	Достижение требуемой скорости вращения маховика после редукции

Критически важным является последовательное включение обмоток возбуждения и якоря, обеспечивающее "мягкую" характеристику момента: максимальное усилие при старте с последующим ростом оборотов. Это предотвращает механические повреждения при зацеплении бендикса.

Роль втягивающего реле в цепи управления стартером

Втягивающее реле выполняет две критические функции в системе запуска двигателя. Во-первых, оно осуществляет механическое перемещение бендикса (шестерни стартера) для зацепления с зубчатым венцом маховика двигателя. Во-вторых, реле замыкает силовую цепь высокого тока между аккумуляторной батареей и электродвигателем стартера после установки шестерни в рабочее положение.

При повороте ключа зажигания в положение "Пуск" напряжение подается на управляющую обмотку реле. Возникающее электромагнитное поле перемещает якорь, который через рычаг (вилку) толкает бендикс вперед по шлицам вала. Одновременно с этим движением контактная пластина внутри реле замыкает силовые клеммы ("+" АКБ и электродвигателя), подавая питание на мотор стартера.

Принцип работы втягивающего реле

Этап работы	Процесс
Активация обмотки	Ток от замка зажигания поступает на втягивающую обмотку, создавая электромагнитное поле
Перемещение якоря	Якорь втягивается, перемещая через вилку шестерню бендикса до зацепления с маховиком
Замыкание контактов	При достижении крайнего положения якорь замыкает силовые контакты, подавая ток на электродвигатель
Удержание положения	Удерживающая обмотка фиксирует якорь в рабочем состоянии до момента отпускания ключа

Конструкция реле включает две независимые обмотки: втягивающую (обеспечивает начальное движение якоря) и удерживающую (поддерживает положение при работе). После запуска двигателя возвратная пружина отводит шестерню, а размыкание контактов предотвращает холостое вращение стартера.

Принцип действия бендикса (обгонной муфты)

Бендикс, или обгонная муфта, обеспечивает временное соединение вала стартера с маховиком двигателя. Его ключевая задача – моментально передать крутящий момент от электродвигателя стартера на венец маховика для проворачивания коленвала, а затем автоматически разъединить их после запуска ДВС.

Конструктивно муфта состоит из ведущей обоймы с роликами и пружинами, а также ведомой обоймы с шестернёй. При вращении якоря стартера ролики заклиниваются между поверхностями обойм, создавая жёсткую сцепку. При превышении оборотов маховиком оборотов стартера (после запуска мотора) ролики выходят из зацепления за счёт центробежной силы и особой формы канавок, предотвращая передачу обратного момента.

Особенности работы и защиты

Ключевые принципы функционирования:

• Односторонняя передача усилия: Муфта блокируется только при вращении ведущей обоймы от стартера.
• Автономное расцепление: Как только обороты маховика превышают скорость вращения якоря, ролики перекатываются в широкую часть канавок, разрывая соединение.
• Предотвращение инерционного повреждения: Защищает якорь стартера от разноса высокими оборотами работающего двигателя.

Состояние	Действие роликов	Результат
Стартер включён	Заклиниваются в узкой части канавок	Жёсткое сцепление с маховиком
Двигатель запущен	Выкатываются в широкую зону канавок	Свободное прокручивание муфты

Бендикс оснащается буферной пружиной для гадения ударных нагрузок при зацеплении шестерни, а его канавки имеют асимметричный профиль для мгновенного срабатывания. Отказ муфты (проскальзывание или заклинивание) приводит либо к невозможности запуска, либо к разрушению стартера обратным ударом.

Конструкция привода стартера и передача крутящего момента

Привод стартера базируется на обгонной муфте (бендиксе) и вилке включения. Бендикс подвижно закреплён на валу якоря через шлицевое соединение, обеспечивающее осевое перемещение. Вилка, приводимая в действие реле, толкает муфту вперед при запуске. Шестерня бендикса входит в зацепление с венцом маховика двигателя только во время запуска, исключая постоянное сцепление.

Передача крутящего момента происходит строго в одном направлении: от электродвигателя стартера к коленвалу ДВС. Обгонная муфта блокирует шестерню при вращении вала якоря, передавая усилие. После запуска мотора, когда частота вращения маховика превышает скорость шестерни, муфта автоматически разблокируется, предотвращая обратную передачу момента и защищая якорь от повреждения.

Ключевые элементы и этапы работы

• Вилка привода: Качающийся рычаг, соединённый с тяговым реле. Преобразует движение якоря реле в поступательное перемещение бендикса.
• Обгонная муфта: Содержит ролики или сухари, сжимающиеся при вращении вала стартера и жёстко фиксирующие наружную обойму с шестернёй.
• Шлицевое соединение: Позволяет муфте скользить вдоль вала якоря при включении/отключении, сохраняя передачу крутящего момента.

Этап работы	Действие привода
Включение стартера	Вилка сдвигает бендикс, шестерня входит в зацепление с маховиком
Передача момента	Муфта блокируется, вращение вала якоря передаётся на маховик
Запуск ДВС	Муфта проскальзывает, разъединяя стартер и двигатель
Отключение стартера	Вилка возвращает бендикс в исходное положение

Буферная пружина в конструкции муфты гасит ударные нагрузки при сцеплении шестерён. Герметичный корпус бендикса заполняется консистентной смазкой, снижающей износ роликового механизма и шлицов. Отказ обгонной муфты приводит либо к холостому прокручиванию стартера (изношенные ролики), либо к разносу якоря после запуска ДВС (заклинивание).

Щеточный узел: материалы щеток и их функция

Щеточный узел обеспечивает передачу электрического тока от неподвижных силовых проводов к вращающемуся коллектору якоря. Щетки прижимаются к коллектору пружинами, создавая скользящий контакт. Это позволяет подавать питание на обмотки ротора при его вращении.

Материал щеток должен обладать высокой электропроводностью, износостойкостью и способностью выдерживать экстремальные пусковые токи. Для минимизации искрения и эрозии контакта применяются композиты на основе графита с металлическими добавками.

Функции щеточного узла

• Замыкание электрической цепи между статором и вращающимся ротором
• Равномерное распределение тока по секциям коллектора
• Снижение переходного сопротивления в зоне контакта
• Компенсация биения коллектора за счет амортизации щеток

Материал щеток	Состав	Ключевые свойства	Применение в стартерах
Медно-графитовые	Графит (60-70%) + Медь (30-40%)	Высокая токопроводность, износостойкость	Стандартные автомобильные системы
Электрографитированные	Термообработанный графит + металлические связующие	Пониженное искрение, стабильный контакт	Стартеры премиум-сегмента
С металлическим наполнителем	Графит + свинец/олово/серебро (до 15%)	Повышенная стойкость к дугообразованию	Высокомощные и дизельные двигатели

Эффективность работы щеток зависит от удельного сопротивления материала и плотности прижима пружин (обычно 1.2-1.8 кгс/см²). При износе ниже минимальной длины (8-10 мм) нарушается контакт, что приводит к снижению мощности стартера и искрению коллектора.

Якорь стартера: устройство и взаимодействие с магнитным полем

Якорь стартера представляет собой электромеханический узел, преобразующий электрическую энергию в механическое вращение. Он состоит из вала, сердечника, коллекторных пластин и обмотки, намотанной в пазы сердечника. При подаче напряжения на обмотку возбуждения статора вокруг якоря создается мощное магнитное поле.

Взаимодействие магнитных полей статора и обмотки якоря генерирует электромагнитные силы, заставляющие вал вращаться. Коллектор и щеточный узел обеспечивают коммутацию тока в обмотках якоря при его повороте, поддерживая непрерывное вращение в одном направлении.

Ключевые элементы конструкции

• Сердечник – набран из электротехнической стали для минимизации вихревых токов
• Обмотка – медные проводники в пазах сердечника, образующие замкнутые контуры
• Коллектор – набор изолированных медных пластин на валу для переключения обмоток
• Вал – стальная ось с шлицами для передачи крутящего момента

Физический принцип	Реализация в якоре
Закон Ампера	Возникновение силы Лоренца при взаимодействии токов обмотки с магнитным полем статора
Правило левой руки	Определение направления вращения проводников в магнитном поле

Вращающий момент создаётся благодаря угловому смещению магнитных полей статора и ротора. При прохождении тока через щётки и коллектор каждая обмотка последовательно оказывается в зоне максимального взаимодействия с полюсами статора.

1. Ток поступает на щётки и коллекторные пластины
2. Электрическая энергия передаётся в обмотки якоря
3. Взаимодействие токов якоря с магнитным потоком статора создаёт крутящий момент
4. Коллектор переключает обмотки при повороте на 15-30°

Статорная обмотка: типы исполнения (постоянные магниты или катушки)

Статорная обмотка в стартерах современных автомобилей реализуется в двух принципиально разных вариантах: с использованием постоянных магнитов или классических электромагнитных катушек. Выбор типа влияет на габариты, массу, КПД и стоимость узла.

В традиционных конструкциях статор представляет собой корпус с четырьмя или шестью обмотками возбуждения, намотанными на полюсные наконечники. При подаче тока они создают мощное магнитное поле, взаимодействующее с якорем. Альтернативный вариант – замена катушек на постоянные магниты из феррита или редкоземельных металлов, жестко зафиксированные на корпусе.

Ключевые особенности типов статоров

Преимущества катушечного статора:

• Простота ремонта (возможна замена отдельных обмоток)
• Меньшая чувствительность к перегреву
• Более низкая стоимость материалов

Преимущества статора с постоянными магнитами:

• Сокращение массы и габаритов стартера до 40%
• Повышенный КПД за счет отсутствия потерь в обмотках
• Упрощение конструкции (отсутствие цепей возбуждения)

Ограничения магнитов:

• Риск размагничивания при перегреве свыше 150°C
• Невозможность ремонта – требуется замена узла целиком
• Зависимость от качества магнитных материалов

Критерий	Катушки	Постоянные магниты
Мощность крутящего момента	Высокая (регулируется током)	Средняя (фиксирована)
Температурная устойчивость	До 200°C	До 150°C
Типичное применение	Грузовики, дизельные ДВС	Легковые авто с бензиновыми ДВС

Современные тренды смещаются в сторону магнитов благодаря компактности и эффективности, особенно в системах старт-стоп. Однако для тяжелых условий эксплуатации сохраняется актуальность обмоточных статоров из-за их ремонтопригодности и термостойкости.

Вал ротора стартера и опорные подшипники

Вал ротора (якоря) стартера является центральным элементом, передающим крутящий момент от электродвигателя к маховику ДВС. Изготавливается из высокопрочной стали с прецизионной обработкой шеек под подшипники и зубьев для шестерни бендикса. На валу жестко закрепен сердечник якоря с обмотками, взаимодействующий с магнитным полем статора.

Опорные подшипники обеспечивают минимальное трение при вращении вала под экстремальными нагрузками. Располагаются в передней (со стороны бендикса) и задней крышках стартера. Передний подшипник воспринимает радиальные и осевые усилия при зацеплении с венцом маховика, задний фиксирует вал в корпусе.

Конструктивные особенности и требования

Ключевые характеристики вала:

• Термообработка рабочих поверхностей для повышения износостойкости
• Шлицы для перемещения шестерни бендикса вдоль оси
• Точная балансировка для предотвращения биений

Типы опорных подшипников:

Тип	Преимущества	Недостатки
Латунные втулки	Высокая ремонтопригодность, стойкость к ударным нагрузкам	Требуют регулярной смазки, ограниченный ресурс
Игольчатые подшипники	Меньшее трение, увеличенный срок службы	Чувствительность к загрязнению, сложность замены

Критичные неисправности: Задиры на шейках вала, выработка посадочных мест подшипников, разрушение сепараторов или тел качения. Это приводит к заклиниванию ротора, перекосу якоря и межвитковому замыканию обмоток.

Коллектор якоря: очистка и диагностика проблем

Коллектор якоря представляет собой набор токопроводящих медных пластин, изолированных миканитом, через которые осуществляется передача напряжения на обмотку ротора. Загрязнение поверхности продуктами износа щеток (графитовая пыль), масляными отложениями или окислами приводит к ухудшению контакта, искрению и снижению мощности стартера. Регулярная очистка предотвращает локальный перегрев и межвитковые замыкания.

Для очистки демонтированный якорь обрабатывают безворсовой салфеткой, смоченной в бензине "Калоша" или изопропиловом спирте. Запрещено использовать абразивы или металлические щетки, повреждающие изоляционные канавки. Особое внимание уделяют межламельным промежуткам – скопление графита между пластинами вызывает короткое замыкание. После очистки поверхность коллектора должна иметь равномерный медный блеск без темных пятен.

Диагностика неисправностей

Основные проблемы коллектора выявляются при визуальном осмотре и инструментальной проверке:

• Выработка пластин – образование глубоких канавок от щеток (допустимая глубина до 0.5 мм)
• Выгорание ламелей – почернение или оплавление краев из-за плохого контакта
• Замыкание соседних пластин – определяется тестером (сопротивление ≈0 Ом)
• Обрыв обмотки – отсутствие проводимости между противоположными ламелями
• Биение вала – проверяется индикатором часового типа (макс. 0.05 мм)

Параметр	Норма	Метод проверки
Диаметр коллектора	Не менее 90% от номинала	Штангенциркуль
Глубина изолятора	0.6-1.2 мм	Щуп
Сопротивление изоляции	>1 МОм	Мегомметр 500В

При критическом износе коллектор протачивают на токарном станке с последующей шлифовкой и фрезеровкой изоляционных канавок. Неравномерный износ ламелей или биение свыше 0.1 мм требуют замены якоря. Обгоревшие пластины свидетельствуют о неисправностях в цепи возбуждения или заклинивании ротора.

Схема электрических соединений внутри стартерного узла

Основные компоненты схемы включают тяговое реле (втягивающее), электродвигатель постоянного тока с щеточным узлом, обгонную муфту (бендикс) и механизм привода. Ключевые электрические соединения реализованы через силовые клеммы: "плюс" от аккумулятора подключается напрямую к болту тягового реле и через контактную пластину – к статорным обмоткам двигателя. "Масса" обеспечивается через корпус стартера при креплении к двигателю.

Управляющая цепь содержит две обмотки реле (втягивающую и удерживающую), запитанные от замка зажигания через клемму "50". При подаче напряжения сердечник реле перемещает контактный диск, замыкающий силовую цепь на электродвигатель, одновременно выдвигая бендикс через рычаг. После пуска размыкание контактов реле происходит под действием возвратной пружины при прекращении подачи тока на "50".

Детализация соединений

Силовые цепи:

• Клемма АКБ+ → Болт тягового реле → Контактный диск → Медная шина → Плюсовые щетки → Коллектор якоря
• Корпус стартера → Отрицательные щетки → Коллектор якоря → Статорные обмотки → Масса через мотор

Управляющие цепи:

1. Клемма "50" → Втягивающая обмотка реле → Плюсовые щетки (последовательно с двигателем)
2. Клемма "50" → Удерживающая обмотка реле → Масса на корпусе реле

Клемма/Компонент	Назначение соединения
Болт реле (прямой от АКБ)	Подача постоянного "+" на силовую цепь
Клемма "50"	Управление обмотками тягового реле (12В от замка зажигания)
Корпус стартера	Обеспечение "-" для удерживающей обмотки и щеток

Принцип работы втягивающего реле при подаче напряжения

При повороте ключа зажигания в положение "пуск" напряжение от аккумуляторной батареи подается на втягивающую обмотку реле через контакты замка зажигания. Одновременно напряжение поступает на удерживающую обмотку, подключенную напрямую к корпусу. Возникающее в обеих обмотках электромагнитное поле создает сильное втягивающее усилие.

Под действием магнитного поля сердечник (якорь) реле резко втягивается внутрь корпуса. Это движение выполняет две синхронные функции: через вилку (рычаг) механически выдвигает приводную шестерню бендикса для зацепления с венцом маховика двигателя и через подвижный контактный диск замыкает силовые контакты ("пятаки"), подающие полный ток от АКБ на обмотки стартера.

Ключевые этапы процесса:

• Втягивание сердечника: Электромагнитная сила преодолевает сопротивление возвратной пружины, перемещая якорь.
• Зацепление шестерни: Вилка поворачивает бендикс, обеспечивая ввод шестерни в зацепление с маховиком до подачи основного тока.
• Замыкание силовой цепи: Контактная пластина на торце якоря соединяет клеммы "B+" (батарея) и "M" (стартер), запуская вращение электродвигателя.
• Переход на удержание: После замыкания контактов втягивающая обмотка обесточивается, а сердечник фиксируется в рабочем положении только магнитным полем удерживающей обмотки.

Механизм выдвижения шестерни бендикса в зацепление с венцом маховика

При подаче напряжения на тяговое реле его обмотки создают магнитное поле, втягивающее сердечник. Движение сердечника через вилку (рычаг) передается на бендикс, заставляя его перемещаться по шлицам вала якоря стартера. Одновременно силовые контакты реле замыкают цепь питания электродвигателя.

Шестерня бендикса выдвигается до момента контакта с зубчатым венцом маховика. На этом этапе происходит предварительное соприкосновение зубьев. Если их вершины упираются друг в друга ("встречное" положение), пружина в приводе бендикса сжимается, создавая временный буфер. Это предотвращает поломку зубьев при включении электромотора.

Особенности работы обгонной муфты

После запуска двигателя частота вращения маховика превышает скорость вращения вала стартера. В этот момент срабатывает обгонная муфта (роликовый механизм) внутри бендикса:

• Ролики муфты перемещаются в узкую часть клиновых канавок
• Муфта проскальзывает, разъединяя вал стартера и шестерню
• Защита электродвигателя от разноса

При прекращении подачи тока на реле возвратная пружина отводит бендикс с шестерней в исходное положение. Силовые контакты реле размыкаются, прекращая питание стартера.

Элемент	Функция
Вилка (рычаг)	Передает движение от реле к бендиксу
Буферная пружина	Амортизирует удар при встрече зубьев
Шлицевой вал	Обеспечивает линейное движение бендикса

Процесс замыкания силовых контактов ("пятаков") втягивающим реле

При повороте ключа зажигания в положение "стартер" на обмотки втягивающего реле подается напряжение. Это вызывает возникновение магнитного поля в сердечнике реле. Под действием электромагнитной силы якорь реле начинает перемещаться внутрь корпуса вдоль своей оси.

Якорь механически соединен с вилкой (рычагом), которая толкает бендикс стартера для ввода шестерни в зацепление с венцом маховика двигателя. Одновременно с этим движением якорь воздействует на контактный диск (пластину), прикрепленную к его тыльной части.

Фазы замыкания контактов

1. Перемещение контактного диска: Движущийся якорь прижимает медный контактный диск к торцам силовых болтовых выводов ("пятаков").
2. Соединение цепей: "Пятаки" являются клеммами силовой цепи: один соединен с плюсовой клеммой аккумулятора, второй - с обмоткой тягового электродвигателя стартера.
3. Возникновение тока: При плотном контакте диска с обеими клеммами образуется замкнутая цепь между АКБ и электродвигателем.

В момент касания диска к "пятакам" возникает мощный электрический разряд. Для предотвращения подгорания контактные поверхности выполняются из термостойкой меди и имеют значительную площадь. Сила тока в момент пуска достигает 400-800 А, что требует идеально чистого и плотного соединения.

Компонент	Функция при замыкании
Контактный диск	Замыкает силовую цепь между клеммами
"Пятаки" (болты)	Точки входа (+) и выхода тока на электродвигатель
Якорь реле	Обеспечивает усилие прижатия диска

После замыкания контактов ток поступает на коллектор тягового электродвигателя, приводя в движение ротор. Одновременно бендикс, уже введенный в зацепление с маховиком, передает крутящий момент на коленвал ДВС для запуска. При отпускании ключа возвратная пружина отводит диск от "пятаков", разрывая цепь питания мотора.

Формирование магнитного потока в стартере при включении

При подаче напряжения от аккумулятора на втягивающее реле стартера происходит замыкание силовых контактов, направляющих ток на обмотки статора и ротора. Основной ток поступает в параллельные (шунтовые) и последовательные обмотки возбуждения, закрепленные на корпусе статора в полюсных наконечниках.

Протекание тока по обмоткам возбуждения генерирует вокруг полюсов статора неподвижное магнитное поле с чередующейся полярностью. Одновременно ток подается через щеточный узел на коллектор ротора, возбуждая обмотки якоря. Взаимодействие магнитных полей статора и ротора создает результирующий силовой поток.

Ключевые особенности процесса

• Направление силовых линий - магнитный поток замыкается через сердечник статора и воздушный зазор между ротором и полюсами
• Концентрация потока - специальная форма полюсных наконечников фокусирует поле в рабочем зазоре
• Роль обмоток - последовательные катушки усиливают поле под нагрузкой, параллельные стабилизируют его

Элемент	Функция в формировании потока
Полюсные наконечники	Формируют направление магнитных линий и уменьшают магнитное сопротивление
Обмотки возбуждения	Создают основную магнитодвижущую силу (МДС)
Сердечник статора	Замыкает магнитную цепь, выступая проводником потока

Преобразование электрической энергии в механическое вращение

При подаче напряжения от аккумулятора на втягивающее реле стартера срабатывает его силовая цепь, замыкающая контакты для подачи высокого тока на обмотки электродвигателя. Одновременно приводная вилка через бендикс выдвигает шестерню для зацепления с венцом маховика двигателя. Электрический ток, протекая по четырём щёткам через коллекторные пластины, возбуждает обмотки якоря и статора.

Взаимодействие магнитных полей статора (неподвижных полюсов) и ротора создаёт вращающий момент. Якорь начинает вращение с высоким крутящим моментом при низких оборотах, преодолевая сопротивление покоя коленчатого вала. Конструкция обмоток оптимизирована под кратковременную работу с пусковыми токами 300-800 А, обеспечивая максимальное усилие в начальный момент проворота.

Ключевые элементы преобразования энергии

• Статорные обмотки - создают постоянное магнитное поле возбуждения при прохождении тока
• Ротор (якорь) - обмотки, на которые подаётся ток через коллектор, формируя электромагнит
• Коллекторно-щеточный узел - осуществляет коммутацию тока в обмотках якоря при вращении

Электрический процесс	Механический результат
Поток электронов через обмотки статора	Формирование статического магнитного поля
Коммутация тока в обмотках ротора	Создание вращающегося электромагнитного поля
Взаимодействие полей статора и ротора	Возникновение крутящего момента на валу якоря

Особенность работы - последовательное возбуждение, при котором обмотки статора и ротора соединены последовательно. Такая схема обеспечивает максимальный крутящий момент при запуске, критичный для проворота двигателя в зимних условиях. При достижении определённых оборотов включается муфта свободного хода, предотвращающая передачу обратного вращения от двигателя к стартеру после запуска.

Защитная функция обгонной муфты при запуске двигателя

Обгонная муфта (муфта свободного хода) интегрирована в конструкцию бендикса стартера и выполняет критическую защитную функцию при запуске двигателя. Её основная задача – предотвратить передачу крутящего момента от двигателя к стартеру после успешного запуска. Когда коленвал начинает вращаться быстрее якоря стартера, муфта автоматически разъединяет их механическую связь.

Принцип работы основан на механизме храпового типа: ролики или сухари внутри муфты заклиниваются между внутренней и наружной обоймами при вращении стартера, передавая усилие на маховик. Как только частота вращения маховика превышает скорость вращения бендикса, элементы муфты выходят из зацепления. Это позволяет наружной обойме вращаться независимо от внутренней, соединённой с якорем стартера.

Ключевые последствия безотказной работы муфты

• Защита якоря от разноса: Предотвращает раскручивание ротора стартера до критических оборотов (свыше 10 000-15 000 об/мин) силой работающего двигателя.
• Сохранение венца маховика: Исключает ударные нагрузки на зубья маховика при расцеплении, снижая риск сколов и износа.
• Предотвращение механического разрушения: Избегает поломки шестерни бендикса или вала стартера из-за резкого обратного удара.

Режим работы	Состояние муфты	Воздействие на стартер
Запуск двигателя (стартер вращает маховик)	Муфта заклинена, передача усилия	Полная передача крутящего момента
Двигатель запущен (маховик вращает бендикс)	Муфта проскальзывает	Стартер механически отключён

Важно: Износ или заклинивание муфты приводит к либо к проскальзыванию стартера (двигатель не запускается), либо к разносу якоря (сопровождается громким воем и разрушением стартера). Регулярная диагностика бендикса – обязательное условие безотказной работы системы запуска.

Автоматическое расцепление шестерни после пуска двигателя

После успешного запуска двигателя коленчатый вал начинает вращаться со скоростью, значительно превышающей обороты стартера. Если бы шестерня бендикса оставалась в зацеплении с маховиком, стартер мгновенно вышел бы из строя из-за критических механических перегрузок. Для предотвращения разрушения конструкция стартера включает специальный механизм расцепления.

Работа этого узла основана на инерционном принципе и особенностях храповой муфты (обгонной муфты). Когда двигатель запускается, маховик начинает вращаться быстрее, чем вал стартера. В этот момент ролики внутри бендикса, находящиеся в наклонных пазах, под действием центробежной силы перемещаются в широкую часть канавок, освобождая внешнюю обойму. Это позволяет шестерне свободно прокручиваться относительно вала якоря в направлении вращения двигателя.

Ключевые компоненты системы расцепления

• Храповая (обгонная) муфта - передает крутящий момент только в одном направлении: от стартера к двигателю.
• Вилка включения - под действием возвратной пружины отводит бендикс вместе с шестерней от маховика.
• Приводная шестерня - имеет косозубые шлицы для плавного ввода/вывода из зацепления.

Этап работы	Действие механизма
Пуск двигателя	Муфта блокируется, передавая усилие на маховик
Набор оборотов ДВС	Ролики муфты разблокируются при превышении оборотов маховика
Возврат в исходное положение	Пружина втягивающего реле перемещает вилку и шестерню

Важную роль играет втягивающее реле: при отпускании ключа зажигания оно обесточивается, и возвратная пружина мгновенно отбрасывает вилку вместе с бендиксом назад. Это гарантирует полное разъединение шестерен даже в случае отказа обгонной муфты. Такая двухуровневая защита обеспечивает надежность и долговечность стартера.

Возвратная пружина привода: функция и признаки износа

Возвратная пружина выполняет критически важную роль в стартере: она мгновенно отводит приводную шестерню бендикса от зубьев маховика двигателя после запуска. Это предотвращает зацепление шестерен при работающем моторе, защищая стартер от экстремальных скоростей вращения и разрушения.

Пружина постоянно работает в условиях высоких нагрузок и термоциклирования. Со временем металл устает, теряя упругость, что приводит к ослаблению натяжения или поломке витков. Неисправность этой детали напрямую влияет на ресурс всего стартера.

Признаки износа возвратной пружины

• Задержка отключения стартера: Двигатель запустился, но стартер продолжает вращаться 1-2 секунды (слышен характерный высокочастотный вой).
• Скрежет после запуска: Шестерня бендикса не успевает выйти из зацепления с маховиком вращающегося двигателя.
• Самопроизвольное срабатывание стартера (крайне редко): При заклинивании пружины шестерня может остаться в зацеплении, а стартер включиться при работающем двигателе.
• Видимые повреждения (при разборке): Обломанные витки, трещины, коррозия, отсутствие упругости при сжатии.

Последствия игнорирования неисправности	Причина последствия
Разрушение зубьев бендикса или маховика	Ударное зацепление вращающихся шестерен
Поломка вала якоря стартера	Перегрузка от принудительного вращения стартера двигателем
Выход из строя обмоток стартера	Перегрев из-за работы под нагрузкой после запуска ДВС

Важно: При появлении скрежета или задержки отключения стартера эксплуатацию автомобиля необходимо прекратить до устранения неисправности во избежание дорогостоящего ремонта.

Назначение крышек стартера (передней и задней)

Передняя крышка (со стороны маховика) выполняет функцию опорного узла для вала якоря через подшипник скольжения, обеспечивая его соосность с венцом маховика. Она герметизирует внутреннюю полость стартера от пыли и грязи, а также содержит монтажный фланец с отверстиями для жесткой фиксации стартера к картеру двигателя.

Задняя крышка закрывает коллекторный узел и щеточный механизм, защищая их от механических повреждений и загрязнений. В ней установлен второй опорный подшипник вала якоря, компенсирующий осевые нагрузки, а также размещены контактные болты для подключения силовой электропроводки и клеммы управления втягивающим реле.

Ключевые функции крышек

• Опора вала: Обеспечивают двухточечное крепление вала якоря через подшипники
• Защита: Предотвращают попадание абразивных частиц в критичные узлы
• Крепеж: Содержат элементы фиксации стартера к двигателю
• Изоляция: Электрически изолируют токоведущие части
• Теплоотвод: Участвуют в отводе тепла от обмоток

Места установки стартера в моторном отсеке автомобиля

Стартер жестко крепится к картеру двигателя или коробке передач, обеспечивая надежное зацепление приводной шестерни (бендикса) с зубчатым венцом маховика. Точное расположение определяется компоновкой силового агрегата, типом привода и конструктивными особенностями модели.

Основным критерием выбора места является обеспечение прямого доступа к маховику коленчатого вала. Наиболее распространенные варианты установки включают боковое крепление к картеру сцепления (МКПП) или гидротрансформатору (АКПП), верхнее расположение на блоке цилиндров или нижнее размещение в развале V-образных двигателей.

Типичные схемы размещения

Расположение	Особенности	Примеры автомобилей
Боковое (на коробке передач)	Наиболее распространенный вариант. Стартер вкручивается в картер КПП со стороны водителя или пассажира	Переднеприводные модели (Lada Vesta, Kia Rio)
Верхнее (на блоке цилиндров)	Устанавливается сверху двигателя, часто под впускным коллектором. Требует демонтажа смежных узлов для доступа	Некоторые BMW E39, Mercedes W210
Нижнее (в развале блока)	Характерно для V6/V8 двигателей. Крепится между цилиндрами, защищен от грязи, но уязвим при наезде на препятствия	Ford Explorer, Chevrolet Tahoe

При выборе места производители учитывают:

• Простота обслуживания и замены
• Защита от дорожных воздействий (вода, грязь, механические повреждения)
• Обеспечение эффективного теплоотвода
• Минимизация длины силового кабеля от АКБ

В полноприводных и коммерческих автомобилях стартер иногда размещают под особым защитным кожухом. При продольной компоновке агрегата (классическая схема заднего привода) установка обычно осуществляется ближе к салону, при поперечной - со стороны колесной арки.

Крепежные элементы и требования к моменту затяжки

Надежное крепление стартера к картеру сцепления или коробке передач является критически важным для его правильной работы и предотвращения повреждений. Основные крепежные элементы – это два или три (в зависимости от модели авто) длинных болта или шпильки с гайками, проходящие через корпус стартера и вкручивающиеся в ответные резьбовые отверстия силового агрегата. Часто используются болты с потайной головкой под внутренний шестигранник (имбус) или наружный многогранник.

Несоблюдение регламентированного момента затяжки этих крепежных элементов приводит к серьезным последствиям: недостаточный момент вызывает вибрацию и разрушение корпуса стартера или резьбовых отверстий блока, а чрезмерная затяжка ведет к деформации корпуса стартера (особенно алюминиевого), повреждению резьбы или срыву шпилек. Нарушение геометрии крепления провоцирует перекос бендикса и маховика, ускоряя износ шестерен.

Ключевые требования к затяжке

• Строгое соблюдение спецификации: Точное значение момента затяжки всегда указывается производителем автомобиля в руководстве по ремонту (например, 45–55 Нм для большинства легковых авто). Нельзя затягивать "на глаз".
• Динамический инструмент: Обязательно использование исправного динамометрического ключа соответствующего диапазона.
• Равномерность: При наличии нескольких болтов затяжка производится крест-накрест и в несколько этапов (например, сначала 20 Нм, затем полное значение), чтобы избежать перекоса корпуса стартера.
• Чистота резьбы: Резьба болтов и отверстий должна быть чистой, без грязи, старой краски или остатков герметика. Рекомендуется легкая смазка резьбы моторным маслом.
• Правильная последовательность: Сначала стартер наживляется вручную всеми болтами, затем производится предварительная равномерная затяжка, и только после – окончательная затяжка с контролем момента.

Тип крепежа	Типовой момент затяжки (Нм)*	Последствия нарушения
Болт М8	25-35	Срыв резьбы (мало), деформация (много)
Болт М10	45-60	Разрушение посадочного ушка (много), вибрация (мало)
Болт М12	70-90	Растрескивание корпуса (много), ускоренный износ (мало)

*Важно: Указаны ориентировочные значения. Всегда сверяйтесь с данными производителя вашего автомобиля! Использование неподходящих (более коротких или слабых) болтов категорически запрещено.

Особенности стартеров с редукторным приводом

Главной отличительной чертой редукторных стартеров является наличие планетарного редуктора между электродвигателем и приводной шестерней. Этот механизм преобразует высокие обороты якоря в повышенный крутящий момент на маховике двигателя, позволяя использовать менее мощный и компактный электромотор.

Благодаря передаточному отношению редуктора (обычно 3:1–5:1), такие стартеры развивают усилие, достаточное для проворачивания коленвала даже при низком заряде АКБ или в условиях экстремальных температур. При этом потребляемый ток снижается на 30–40% по сравнению с классическими конструкциями.

Ключевые характеристики

• Конструкция редуктора: Планетарная передача с сателлитами, солнечной и коронной шестернями в герметичном корпусе. Материалы – высокопрочная сталь с антифрикционным покрытием.
• Эксплуатационные преимущества:
  • Меньшая масса (до 40% легче безредукторных аналогов)
  • Сокращенное время запуска двигателя
  • Повышенный ресурс щеточного узла за счет снижения рабочего тока
• Особенности обслуживания:
  • Неразборный корпус редуктора у большинства современных моделей
  • Критическая важность сохранения смазки шестерен
  • Повышенная чувствительность к перекосу при установке

Параметр	Редукторный стартер	Классический стартер
Крутящий момент	150–250 Н·м	80–120 Н·м
Потребляемый ток (на хол. пуске)	200–350 А	350–600 А
Диаметр корпуса	60–75 мм	90–130 мм

Важно: При выходе из строя редуктора восстановление чаще требует полной замены узла. Характерные признаки неисправности – металлический скрежет при пуске или холостое вращение без зацепления маховика.

Сравнение редукторных и безредукторных стартеров: плюсы и минусы

Ключевое отличие между редукторными и безредукторными стартерами заключается в наличии промежуточной передачи между якорем электродвигателя и валом бендикса. Безредукторные стартеры имеют прямую передачу крутящего момента от якоря к шестерне бендикса. Редукторные стартеры оснащены планетарным редуктором, который увеличивает крутящий момент, передаваемый на маховик двигателя.

Эта разница в конструкции определяет основные эксплуатационные характеристики каждого типа, влияя на их массогабаритные показатели, потребляемый ток, долговечность и стоимость.

Характеристика	Редукторный Стартер	Безредукторный Стартер
Конструкция	Имеет планетарный редуктор между якорем и бендиксом.	Прямая передача момента от якоря к бендиксу.
Крутящий момент	Высокий (редуктор увеличивает момент).	Средний/Низкий (определяется напрямую мощностью двигателя).
Потребляемый ток	Значительно ниже при том же моменте.	Выше для достижения необходимого усилия.
Масса и габариты	Меньше и компактнее при равной мощности.	Больше и тяжелее для обеспечения достаточного момента.
Долговечность	Плюс: Меньший ток снижает нагрузку на щетки и коллектор якоря. Минус: Редуктор - дополнительный узел, требующий смазки и подверженный износу (шестерни, валы, подшипники).	Плюс: Проще конструкция (меньше узлов). Минус: Высокие токи быстрее изнашивают щетки и коллектор якоря.
Эффективность при низких температурах	Выше (высокий момент при низком токе легче проворачивает загустевшее масло).	Ниже (требует большего тока от аккумулятора, который сам теряет емкость на морозе).
Стоимость	Обычно выше из-за сложности конструкции (редуктор).	Обычно ниже.
Ремонтопригодность	Сложнее из-за наличия редуктора.	Проще.
Типичное применение	Современные автомобили (особенно с дизельными двигателями и большим объемом).	Старые модели автомобилей, некоторые современные малолитражки.

Редукторные стартеры стали доминирующим типом на современных автомобилях благодаря своей компактности, высокой эффективности (особенно на холоде) и способности развивать большой крутящий момент при меньшем потреблении тока, что снижает нагрузку на аккумулятор и электропроводку. Безредукторные стартеры проще и дешевле в производстве, но их большие габариты, вес и высокий пусковой ток делают их менее привлекательными для современных требовательных двигателей.

Промежуточная шестерня редуктора планетарного типа

Промежуточная шестерня (коронная шестерня) является стационарным внешним компонентом планетарной передачи стартера. Она жестко закреплена в корпусе редуктора и имеет внутренние зубья, входящие в постоянное зацепление с зубьями сателлитов планетарного блока. Ее основная функция – изменение направления и передача крутящего момента от якоря электродвигателя через сателлиты на водило.

Изготавливается из высокопрочной легированной стали с цементацией или нитроцементацией для обеспечения высокой износостойкости и усталостной прочности под ударными нагрузками. Точность изготовления зубьев критична для минимизации шума, вибраций и потерь на трение в редукторе.

Конструктивные и функциональные особенности

• Направление вращения: Фиксация коронной шестерни заставляет сателлиты вращаться вокруг своих осей, что приводит к вращению водила в ту же сторону, что и якорь, но с увеличенным моментом.
• Передаточное число: Количество зубьев коронной шестерни напрямую определяет передаточное отношение редуктора (рассчитывается по формуле: i = 1 + Z_короны / Z_солнца).
• Смазка: Рабочие поверхности зубьев покрываются специальной высокотемпературной консистентной смазкой, сохраняющей свойства в широком диапазоне температур.
• Теплоотвод: Массивная конструкция способствует частичному отводу тепла, генерируемого в зоне зацепления при работе.

Параметр	Значение/Требование
Материал	Сталь 20Х, 18ХГТ, 25ХГМ
Твердость поверхности зубьев	58-62 HRC
Класс точности зацепления	7-9 по ГОСТ 1643-81
Тип зацепления	Эвольвентное с коррегированным профилем

Влияние температуры на стартовые характеристики устройства

Низкие температуры существенно ухудшают стартовые параметры аккумуляторной батареи, являющейся основным источником энергии для стартера. При отрицательных значениях электролит теряет проводимость, замедляются электрохимические реакции, что снижает отдаваемую мощность на 30-50% при -20°C. Одновременно возрастает вязкость моторного масла в двигателе, увеличивая момент сопротивления вращению коленвала.

В самом стартере переохлаждение вызывает критическое падение эффективности из-за возросшего сопротивления обмоток и ухудшения коммутации. Щеточный узел и втягивающее реле подвергаются дополнительным механическим нагрузкам из-за застывания смазки, а износ коллектора усиливается при работе с просадками напряжения.

Ключевые эффекты температурного воздействия

• Электрохимические процессы в АКБ: замедление реакции Pb + PbO₂ + 2H₂SO₄ → 2PbSO₄ + 2H₂O
• Механические потери: увеличение крутящего момента для прокрутки на 200-300% при -30°C
• Снижение КПД электродвигателя: рост сопротивления меди на 40% при переходе от +25°C к -40°C

Температура (°C)	Напряжение АКБ под нагрузкой (В)	Скорость вращения стартера (об/мин)
+25	9.8–10.5	120–150
-20	7.2–8.1	60–80
-30	6.0–7.0	30–50

Конструктивные меры компенсации включают применение зимних масел с низкой вязкостью, батарей увеличенной емкости, термостойких обмоток стартера и предпусковых подогревателей. В современных системах используется импульсный прогрев свечами накаливания в дизелях или кратковременное включение стартера без подачи топлива для раскрутки вала перед основным пуском.

Потребляемый ток стартером при холостой прокрутке

Холостая прокрутка коленчатого вала без нагрузки происходит при включении стартера без подачи топливно-воздушной смеси в цилиндры. В этом режиме стартер преодолевает только силы трения в двигателе и инерцию вращающихся деталей. Ток потребления существенно ниже пускового тока при запуске двигателя под нагрузкой.

Величина тока холостого хода служит диагностическим параметром при проверке технического состояния стартера и цепей электропитания. Превышение нормативных значений указывает на повышенное механическое сопротивление в приводе или неисправности в обмотках стартера.

Факторы, влияющие на ток холостой прокрутки

Основные параметры, определяющие потребление тока:

• Температура двигателя – на холодном двигателе ток выше из-за повышенной вязкости масла
• Техническое состояние стартера – износ щеток, подшипников, загрязнение коллектора
• Качество проводки – сопротивление силовых кабелей и контактов
• Вязкость моторного масла – зимние и летние сорта масла создают разное сопротивление

Тип двигателя	Диапазон тока (А)	Критическое превышение
Бензиновый (1.6 л)	60-90	Более 110А
Дизельный (2.0 л)	90-130	Более 150А

Проверка выполняется амперметром с токовыми клещами при отключенной системе зажигания или подачи топлива. Сравнение измеренных значений с паспортными данными стартера позволяет выявить:

1. Заедание втягивающего реле
2. Замыкание витков обмотки
3. Деформацию вала якоря
4. Коррозию контактных групп

Электрическая схема подключения стартера к АКБ и замку зажигания

Стартер подключается к бортовой сети через силовую цепь высокого тока и управляющую цепь. Плюсовой вывод аккумуляторной батареи (АКБ) соединяется толстым кабелем напрямую с силовым контактом тягового реле стартера, обеспечивая энергоснабжение мощного электродвигателя. Масса двигателя стартера замыкается через корпус на кузов автомобиля или минусовую клемму АКБ.

Управляющая цепь включает замок зажигания и реле стартера (при его наличии). При повороте ключа в положение "START" напряжение подается на втягивающую обмотку тягового реле через контакты замка. Это приводит к перемещению бендикса и замыканию силовых контактов, передающих ток от АКБ на электродвигатель.

Ключевые компоненты схемы

Основные элементы подключения:

• Аккумуляторная батарея (источник энергии)
• Тяговое реле (совмещает втягивающую катушку и силовые контакты)
• Электродвигатель постоянного тока (с приводом бендикса)
• Замок зажигания (управляющий коммутатор)
• Предохранители и реле (защита цепи управления)

Последовательность работы:

1. Поворот ключа зажигания инициирует подачу +12В на управляющий контакт тягового реле
2. Втягивающая катушка перемещает якорь, приводя в зацепление бендикс с венцом маховика
3. Силовые "пятаки" реле замыкают цепь между АКБ и электродвигателем
4. После запуска двигателя отпускание ключа разрывает цепь управления, возвращая механизм в исходное состояние

Особенности реализации:

Без реле управления	Ток управления проходит напрямую через контакты замка зажигания
С реле управления	Замок зажигания активирует маломощное реле, которое коммутирует ток втягивающей обмотки
Прямое подключение	Используется в схемах без противоугонных систем

Силовой провод от аккумулятора: требования к сечению кабеля

Силовой провод соединяет плюсовую клемму аккумулятора с втягивающим реле стартера, обеспечивая передачу высокого тока (200–600 А и более) при запуске двигателя. Недостаточное сечение кабеля приводит к критическому падению напряжения, перегреву и отказу стартера.

Сечение медного кабеля выбирают исходя из пикового тока стартера и длины трассы. Увеличение длины требует большего сечения для минимизации сопротивления. Минимальное сечение для легковых авто – 16 мм², для грузовиков и дизельных ДВС – 25–70 мм². Используется многожильный медный провод в термостойкой изоляции (обычно черного или красного цвета).

Ключевые требования и рекомендации

• Зависимость от тока и длины:
  • Ток до 300 А: 16–25 мм² (до 1.5 м длины)
  • Ток 300–500 А: 35–50 мм² (до 2 м)
  • Ток свыше 500 А: 70–95 мм²
• Последствия заниженного сечения:
  • Просадка напряжения > 0.5 В (снижение мощности стартера)
  • Плавление изоляции, риск возгорания
  • Окисление контактов из-за перегрева
• Дополнительные требования:
  • Изоляция: маслостойкая, не поддерживающая горение (температурный класс -40°C...+105°C)
  • Защита: гофрированные трубки в зонах трения
  • Клеммы: медные обжимные с антикоррозионным покрытием

Ток стартера (А)	Длина кабеля ≤ 1.5 м	Длина кабеля 1.5–3 м
150–250	16 мм²	16 мм²
250–400	25 мм²	35 мм²
400–600	35 мм²	50 мм²

Маркировка кабеля включает сечение и стандарт (например, SАЕ J1127). Замену выполняют только цельным кубом без скруток. Контроль падения напряжения: при работе стартера вольтметр между клеммами АКБ и стартера должен показывать ≤ 0.5 В.

Функция управляющего провода на втягивающее реле

Управляющий провод (часто тонкий, обозначаемый как "S" или "50" на клеммах реле) служит для подачи управляющего сигнала на втягивающее реле стартера. Он подключается непосредственно к контакту замка зажигания, отвечающему за режим "Пуск" (START). Когда водитель поворачивает ключ в положение запуска, по этому проводу подается напряжение бортовой сети (обычно +12В).

Это напряжение поступает на обмотку втягивающего реле. Ток, протекающий по управляющему проводу, относительно небольшой, но достаточный для создания сильного электромагнитного поля внутри реле. Это поле выполняет две ключевые функции: перемещает якорь реле и через связанную с ним вилку (рычаг) вводит шестерню бендикса в зацепление с венцом маховика двигателя.

Преимущества использования управляющего провода

• Разделение цепей: Позволяет управлять высоким током силовой цепи стартера с помощью низкого тока цепи управления от замка зажигания.
• Защита контактов замка зажигания: Предотвращает протекание огромного пускового тока (сотни ампер) через контакты замка зажигания, которые рассчитаны лишь на небольшие токи (несколько ампер). Без этого контакты быстро подгорели бы.
• Компактность и безопасность: Позволяет использовать тонкий управляющий провод для дистанционного включения стартера, расположенного в моторном отсеке, вместо необходимости прокладки очень толстого силового кабеля напрямую от замка зажигания.
• Синхронизация операций: Обеспечивает строгую последовательность: сначала ввод шестерни в зацепление (через втягивающую обмотку реле), и только затем подача полного тока на электродвигатель стартера (через силовые контакты реле).

Таким образом, управляющий провод является критически важным элементом цепи запуска. Он обеспечивает безопасное, надежное и синхронизированное включение мощного стартера с помощью маломощного сигнала от замка зажигания, защищая его контакты от разрушения под действием высоких токов.

Диагностика неисправностей по звуку работы стартера

Характерные звуки при запуске двигателя позволяют быстро выявить типовые поломки стартера без разборки. Анализ акустических сигналов помогает локализовать проблему в электрической или механической части системы.

Щелчки, гудение или полное отсутствие реакции при повороте ключа игнорировать нельзя – они указывают на критические неисправности. Корректная интерпретация звуков экономит время диагностики и предотвращает ускоренный износ деталей.

Распространённые звуковые сигналы и их причины

• Одиночный щелчок – неисправно втягивающее реле: подгоревшие контакты, обрыв обмотки или недостаточное напряжение АКБ.
• Быстрые повторные щелчки – критический разряд аккумулятора, окисление клемм или плохой контакт «массы».
• Громкий металлический скрежет – износ бендикса или повреждение зубьев венца маховика.
• Жужжание без вращения коленвала – пробуксовка муфты свободного хода или механическое заклинивание якоря.
• Свист или вой – износ втулок якоря, приводящий к перекосу и задеванию обмоток о статор.

Звук	Возможные компоненты неисправности	Экстренные меры
Щелчок + темнеет панель приборов	Разряженный АКБ, коррозия клемм	Зарядка батареи, зачистка контактов
Дребезг при холодном запуске	Ослабление крепления стартера, трещина в картере	Проверка крепёжных болтов, диагностика двигателя
Задержка срабатывания (2-3 сек)	Загустевание смазки втягивающего реле, износ щёток	Замена реле или щёточного узла

Важно: Посторонние шумы после пуска двигателя (жужжание, свист) указывают на неотключение стартера – немедленно заглушите мотор! Это приводит к разрушению бендикса и обмоток из-за работы на высоких оборотах.

1. При отсутствии реакции проверьте напряжение на клемме втягивающего реле.
2. Если напряжение есть, но стартер молчит – прозвоните цепь управления мультиметром.
3. Характерный запах гари сопровождает межвитковое замыкание или подгорание коллектора.

Частые причины щелчков реле без вращения стартера

Щелчки реле втягивающего устройства при запуске двигателя без последующего вращения стартера указывают на нарушение цепи питания основного электромотора. Это происходит, когда втягивающая обмотка реле получает достаточное напряжение для срабатывания якоря, но силовая цепь не передает ток на обмотки стартера из-за внутренних или внешних дефектов.

Проблема может быть вызвана как разрядом АКБ, так и механическими неисправностями элементов стартерной системы. Диагностика требует последовательной проверки ключевых компонентов, начиная с состояния аккумулятора и контактных групп.

Распространенные неисправности

Основные причины делятся на три категории:

• Проблемы с питанием
1. Разряженный аккумулятор – напряжение достаточно для срабатывания реле, но недостаточно для стартера (менее 9 В)
2. Окисление клемм АКБ или плохой контакт массы на двигателе/кузове
3. Коррозия контактов медного болта втягивающего реле
• Неисправности реле
• Подгорание силовых пятаков внутри реле
• Механический износ сердечника или возвратной пружины
• Дефекты стартера
1. Залипание щеток в держателях
2. Межвитковое замыкание или обрыв в обмотке якоря
3. Замыкание на массу коллектора

Для точной диагностики требуется замер напряжения на управляющем выводе реле при запуске и проверка сопротивления обмоток стартера. Особое внимание уделяют контакту массового провода на блоке двигателя – его ослабление часто имитирует сложные поломки.

Признак	Вероятная причина	Способ проверки
Щелчок однократный	Разряженный АКБ, обрыв в цепи	Замер напряжения на клемме 50 реле
Многократные щелчки	Критический разряд АКБ, плохой контакт	Нагрузочная вилка на батарею
Щелчок + треск	Залипание бендикса, деформация вала	Визуальный осмотр после демонтажа

Износ щеток: признаки и методика измерения длины

Основной признак критического износа щеток стартера – нестабильная работа или полный отказ при запуске двигателя. Слышны характерные щелчки втягивающего реле без вращения коленвала, сопровождающиеся искрением или запахом гари из корпуса стартера. Иногда стартер запускает двигатель рывками или только после нескольких попыток.

Визуальный осмотр после демонтажа щеточного узла выявляет чрезмерно короткие щетки с неровной поверхностью контакта, глубокими выработками или крошащимися краями. Наличие металлической пыли вокруг коллектора или оплавленных участков на щетках также свидетельствует о проблеме.

Методика измерения длины щеток

Для точной оценки износа выполните следующие действия:

1. Отсоедините аккумулятор и снимите стартер с автомобиля.
2. Разберите стартер, получив доступ к щеточному узлу (обычно под задней крышкой).
3. Извлеките щеткодержатель с пружинами и щетками.

Измерения проводятся штангенциркулем:

• Замер высоты каждой щетки: Установите щетку на ровную поверхность, прижмите губки инструмента к основанию и рабочей грани.
• Сравнение с нормой: Полученное значение сверьте с минимально допустимой длиной, указанной производителем (часто маркирована на щетке или в технической документации).

Состояние щетки	Допустимая длина (типовые значения)	Требуемое действие
Новая	12-18 мм	Нет
Изношенная, но рабочая	8-12 мм	Контроль при ТО
Критический износ	< 5-7 мм	Немедленная замена

Важно: Заменяйте весь комплект щеток одновременно, даже если износ неравномерный. Проверьте состояние коллектора якоря на предмет борозд или подгаров – при повреждениях его требуется проточить или заменить якорь.

Залипание "пятаков" реле: причины и последствия

"Пятаки" реле стартера – это контактные пластины внутри тягового реле, замыкающие силовую цепь между аккумулятором и электродвигателем стартера при включении. Их залипание означает, что контакты не размыкаются после прекращения подачи управляющего напряжения на втягивающую обмотку реле.

Основные причины залипания:

• Электрическая эрозия контактных поверхностей из-за искрения при коммутации высоких токов.
• Загрязнение контактов продуктами износа (графитовая пыль от щеток) или окислами.
• Деформация контактных пластин от перегрева при длительной работе стартера.
• Ослабление возвратной пружины сердечника реле, не обеспечивающей размыкание.
• Коррозия или механическое заедание подвижных элементов реле.

Последствия залипания

При залипании "пятаков" возникают критические неисправности:

1. Неотключение стартера после пуска двигателя – шестерня бендикса продолжает вращаться вместе с маховиком, вызывая разрушение узла.
2. Разряд аккумулятора – стартер потребляет ток 200-600 А даже при работающем ДВС.
3. Оплавление силовой электропроводки из-за длительной нагрузки током, превышающим расчетный.
4. Выход из строя обмоток стартера – перегрев и межвитковое замыкание.
5. Пожарная опасность – перегрев проводов и реле может привести к возгоранию.

Таблица типовых признаков залипания:

Признак	Механизм возникновения
Стартер продолжает вращаться после отпускания ключа зажигания	Неразмыкание силовой цепи контактами реле
Щелчки реле без остановки стартера	Частичное залипание с вибрацией сердечника
Дым из моторного отсека при пуске	Перегрев проводки или обмоток

Важно: При первых симптомах залипания необходимо немедленно отсоединить клемму аккумулятора для предотвращения катастрофических последствий. Требуется замена или ремонт тягового реле.

Чистка и восстановление коллектора якоря

Загрязнение коллектора продуктами износа щёток, пылью или маслом нарушает контакт с графитовыми щётками, вызывая искрение и падение мощности стартера. Межламельные перемычки из меди и изоляционного материала требуют тщательной очистки для предотвращения межвитковых замыканий. Сильный подгар или эллипсность поверхности коллектора приводят к ускоренному износу щёток и нестабильной работе электродвигателя.

Первичную очистку выполняют ветошью, смоченной в бензине или спирте, удаляя грязь и остатки графита. Для зачистки межламельных промежутков применяют металлический крючок или надфиль, аккуратно углубляя канавки без повреждения изоляции. Трещины или отслоение ламелей требуют замены якоря, так как локальный ремонт не обеспечит долговечности.

Этапы восстановления рабочей поверхности

1. Проточка на токарном станке: при эллипсности свыше 0,1 мм коллектор обтачивают резцом с минимальным съёмом меди (максимум 0,2–0,3 мм от диаметра).
2. Шлифовка наждачной бумагой: зернистостью 600–800 единиц для устранения рисок после проточки.
3. Полировка войлочным кругом с пастой ГОИ до зеркального блеска для снижения трения щёток.
4. Контроль биения: индикаторной головкой проверяют радиальное биение (допуск до 0,03–0,05 мм).

Критерии непригодности к восстановлению:

• Глубокий износ ламелей ниже изолятора на 0,5 мм
• Оплавление меди из-за перегрева
• Короткое замыкание соседних пластин

Параметр	Норма	Критическое значение
Выступ изоляции	0,5–0,8 мм	Менее 0,2 мм
Глубина межламельной канавки	0,6–1,2 мм	Менее 0,4 мм
Зазор между ламелью и валом	0,02–0,05 мм	Более 0,1 мм

После обработки обязательно продувают коллектор сжатым воздухом для удаления абразивной пыли. Проверяют сопротивление между соседними ламелями мультиметром: значение должно быть одинаковым (допустимое отклонение – 5%). При нарушении межламельной изоляции коллектор заменяют.

Диагностика межвитковых замыканий в обмотках стартера

Межвитковые замыкания в обмотках стартера возникают при повреждении изоляции проводов, приводя к локальному перегреву, снижению мощности и аномальному потреблению тока. Основные причины включают термическую перегрузку, вибрацию, коррозию или заводской брак. Обнаружение осложнено скрытым характером дефекта, особенно на ранних стадиях.

Ключевой симптом – резкое падение крутящего момента при сохранении нормального тока холостого хода. Стартер может запускать двигатель с задержкой или издавать гул с вибрацией. Визуальный осмотр обмоток часто не выявляет проблему, так как повреждения происходят внутри катушек.

Методы диагностики

Для выявления дефекта применяют:

• Измерение сопротивления обмоток: Сравнение показаний омметра с номиналом производителя. Отклонение >15% указывает на проблему.
• Проверка индуктивности: Анализ катушек тестером LCR. Снижение индуктивности на 20-30% относительно исправной обмотки подтверждает замыкание.
• Тепловизионный контроль: Нагрев стартера под нагрузкой с фиксацией тепловых аномалий ИК-камерой.

Дополнительные способы диагностики:

1. Испытание пониженным напряжением: Подача 4-6В на втягивающее реле. Вибрация якоря при срабатывании свидетельствует о межвитковом замыкании.
2. Анализ формы тока: Осциллографом выявляют искажения пульсаций в цепи статора/ротора.

Параметр	Исправная обмотка	Обмотка с замыканием
Сопротивление (Ом)	0.01-0.05	0.005-0.008
Потребляемый ток (А)	80-120	150-250
Нагрев корпуса (°C)	<60	>90

При подтверждении дефекта обмотки подлежат перемотке или замене узла. Профилактика включает контроль крепления стартера для минимизации вибрации и очистку от грязи, препятствующей теплоотдаче.

Проверка люфтов вала и износа подшипников

Люфты вала якоря стартера напрямую влияют на работоспособность узла. Чрезмерный зазор приводит к перекосу ротора, замыканию обмоток о статор и механическому разрушению деталей. Основные точки контроля: осевое и радиальное биение в местах установки подшипников скольжения (втулок) передней и задней крышек, а также в области промежуточной опоры при её наличии.

Проверка выполняется вручную или с использованием индикаторного нутромера. Вал якоря последовательно фиксируют и покачивают в разных плоскостях, определяя величину свободного хода. Допустимый осевой люфт обычно не превышает 0,5–1 мм, радиальный – 0,1–0,3 мм (точные значения зависят от модели стартера).

Этапы диагностики и признаки износа

Контроль осевого люфта:

• Зафиксировать корпус стартера
• Упереть торец вала в наковальню или тиски
• Потянуть якорь вдоль оси на себя, замеряя смещение щупом или индикатором

Выявление радиального биения:

1. Установить стартер вертикально
2. Покачать вал перпендикулярно оси в зоне каждой втулки
3. Проверить вращение вала на предмет заеданий и шумов

Характерные симптомы износа подшипников:

• Металлический стук или скрежет при работе стартера
• Вибрация корпуса во время запуска двигателя
• Задиры или конусный износ внутренней поверхности втулок
• Появление бронзовой пыли возле посадочных мест

Тип дефекта	Последствия	Способ устранения
Износ втулок	Клинивание якоря, искрение щёток	Замена втулок с калибровкой
Деформация вала	Биение коллектора, перегрев обмоток	Проточка вала или замена якоря

Изношенные втулки подлежат обязательной замене с последующей развёрткой посадочных отверстий. При выработке посадочных гнёзд в крышках применяют ремонтные втулки увеличенного диаметра или восстанавливают геометрию напылением металла.

Особенности эксплуатации в зимний период

Низкие температуры критически влияют на компоненты стартера и связанных систем. Моторное масло густеет, значительно увеличивая сопротивление вращению коленчатого вала. Электрохимические процессы в аккумуляторной батарее замедляются, снижая её пусковой ток и общую емкость. Одновременно возрастает электрическое сопротивление всех контактов и проводов.

Вязкое трансмиссионное масло в коробке передач создает дополнительную нагрузку. Стартер вынужден преодолевать возросшее суммарное сопротивление, потребляя ток, близкий к максимальному. Это приводит к интенсивному нагреву обмоток, искрению на коллекторе и быстрому разряду АКБ, чья эффективность уже снижена холодом.

Ключевые проблемы и решения

• Разряд АКБ: Контроль заряда (напряжение холостого хода ≥12.6В), прогрев батареи в теплом помещении при сильных морозах, использование пуско-зарядных устройств.
• Окисление контактов: Регулярная очистка клемм АКБ, выводов стартера и массы. Обработка токопроводящей смазкой.
• Залипание втягивающего реле: Кратковременное (2-3 сек) включение стартера. Избегание длительных бесполезных прокруток.
• Износ щеток и коллектора: Использование зимних моторных масел (0W-XX, 5W-XX) для снижения нагрузки.

Фактор	Последствие для стартера	Мера противодействия
Густое моторное масло	Повышенная нагрузка, перегрев обмоток	Заливка сезонного масла низкой вязкости
Слабый заряд АКБ	Медленное вращение, недокрут	Подзарядка АКБ, "прикуривание", бустер
Влажность и реагенты	Коррозия контактов, пробой изоляции	Защита электроузлов, контроль состояния проводки
Обледенение зубьев маховика	Срыв бендикса, треск при запуске	Включение передачи и ручное "сдвигание" машины перед пуском

Перед запуском обязательно выключайте энергоемкие потребители (фары, обогрев стекол, аудиосистему) на 10-15 секунд для стабилизации напряжения. При неудачной попытке делайте паузу не менее 1-2 минут между прокрутками для восстановления АКБ. Крайне не рекомендуется удерживать ключ в положении "старт" более 10 секунд – это ведет к перегреву и ускоренному износу.

Профилактическая смазка узлов стартера: какие материалы использовать

Регулярная смазка ключевых элементов стартера предотвращает заклинивание, снижает износ деталей и продлевает ресурс узла. Без надлежащего обслуживания пыль, грязь и окислы нарушают работу механизмов, особенно в условиях перепадов температур и высокой влажности.

Основное внимание уделяется подвижным компонентам: втулкам/подшипникам вала якоря, шестерне бендикса, муфте свободного хода и тяговому реле. Использование неподходящих материалов вызывает загустение на морозе, вымывание консистенции или химическое повреждение поверхностей.

Рекомендуемые материалы и области их применения

• Втулки вала якоря: Термостойкие графитовые смазки (LIQUI MOLY 8700) или медные противозадирные пасты. Допустимы специализированные составы для стартеров (Mannol 9983).
• Шестерня бендикса и муфта свободного хода: Высокотемпературные смазки с антифрикционными присадками (LIQUI MOLY Hochtemperatur-Fett). Обязательна устойчивость к вымыванию.
• Подвижный сердечник тягового реле: Тонкослойные силиконовые смазки (Permatex 22058) для защиты от коррозии без налипания пыли.
• Резьбовые соединения: Аэрозольные медные смазки (Berner Kupfer-Spray) для облегчения демонтажа.

Узел	Материал	Критичные свойства
Винтовая канавка вала	Молибденовые составы	Антикоррозийность, стабильность при -40°C...+120°C
Втягивающая обмотка реле	Минеральные консистентные смазки	Нейтральность к резиновым уплотнителям

Запрещено: Применение солидола, литола или трансмиссионных масел – они окисляются, стекают с вертикальных поверхностей и теряют свойства при нагреве контактов. Игнорирование смазки вилки привода ведет к залипанию бендикса в положении «пуск».

Последствия попыток пуска на разряженном аккумуляторе

При критически низком напряжении аккумулятора стартер неспособен обеспечить необходимую частоту вращения коленвала для запуска двигателя. Вместо этого происходит серия коротких, высокоамперных импульсов тока, вызывающих экстремальные нагрузки на компоненты системы.

Продолжительные попытки пуска в таких условиях провоцируют резкий перегрев обмоток стартера из-за протекания максимального тока при минимальном сопротивлении. Это приводит к разрушению изоляции, межвитковым замыканиям и оплавлению коллекторных пластин якоря.

Основные риски для стартера

• Оплавление контактов втягивающего реле из-за образования электрической дуги при размыкании цепи под нагрузкой
• Деформация бендикса – ударные нагрузки при частичном сцеплении с маховиком разрушают храповой механизм
• Ускоренный износ щёток – искрение на коллекторе выжигает графитовые элементы

Параллельно возникают сопутствующие проблемы в электросистеме автомобиля:

1. Просадка напряжения до 6-8В выводит из строя блок управления двигателем (ЭБУ)
2. Контроллер АКБ фиксирует глубокий разряд как неисправность, требуя сервисного сброса
3. Коррозия пластин аккумулятора усиливается из-за критической сульфатации

Компонент	Типовое повреждение	Следствие
Обмотка статора	Межвитковое КЗ	Падение мощности, задымление
Втягивающее реле	Приваривание контактов	Постоянное вращение стартера
Венец маховика	Скол зубьев	Хруст при пуске, невозможность зацепа

Многократные безуспешные попытки запуска создают каскадный эффект – перегрев стартера снижает сопротивление обмоток, что увеличивает ток разряда, ускоряя разрушение АКБ и силовых цепей. Единственно безопасное решение – зарядка или замена аккумулятора перед возобновлением попыток запуска.

Анализ тепловых повреждений обмоток

Тепловые повреждения обмоток стартера (статора и ротора) являются следствием превышения допустимой рабочей температуры. Основные причины перегрева включают: длительное удержание стартера во включенном состоянии после запуска двигателя (особенно при неисправностях втягивающего реле или замка зажигания), частые и продолжительные неудачные попытки запуска, повышенное механическое сопротивление вращению коленвала (загустевшее масло, заклинивание двигателя), электрические перегрузки из-за падения напряжения питания или повышенного сопротивления в силовой цепи (плохие контакты, тонкие кабели), а также внутренние электрические неисправности самого стартера, такие как межвитковые замыкания в обмотках, пробой изоляции на корпус или подгорание контактов втягивающего реле и коллекторного узла.

Визуальный анализ позволяет определить степень и характер теплового повреждения. Ключевые признаки: изменение цвета изоляции обмоток (от легкого пожелтения до потемнения, коричневого или черного цвета, свидетельствующее о пиролизе лака), потеря механической прочности изоляции (осыпание, растрескивание, отслаивание от медного проводника), оплавление и деформация изоляционных прокладок, картонов или пластиковых элементов внутри стартера, изменение цвета и структуры медного провода (потемнение, окисление, потеря блеска, зернистость структуры при сильном перегреве), а также характерный запах горелой изоляции даже после остывания узла.

Оценка степени повреждения

Тяжесть теплового повреждения напрямую влияет на возможность ремонта:

1. Легкое пожелтение изоляции без потери механической целостности и изменения структуры меди часто не критично, стартер может сохранять работоспособность, но требует контроля.
2. Потемнение изоляции, ее хрупкость, начало отслоения указывают на значительный перегрев и деградацию лака. Надежность изоляции резко падает, высок риск межвиткового замыкания или пробоя на корпус в ближайшей перспективе. Требуется перемотка.
3. Почернение изоляции, ее осыпание, оплавление, изменение цвета меди на темный, появление зернистости – признаки необратимого разрушения. Изоляционные свойства полностью утрачены, медный провод потерял механическую прочность и электропроводность. Обмотки подлежат только замене.

Тепловая деструкция необратимо снижает диэлектрическую прочность изоляции и ухудшает теплоотвод, создавая условия для лавинообразного развития повреждений при последующих включениях. Перегрев также приводит к ускоренной деградации смазки в подшипниках и увеличивает износ коллекторно-щеточного узла. Анализ тепловых повреждений помогает точно диагностировать причину выхода стартера из строя и определить необходимый объем ремонта или замены узла.

Правила демонтажа и установки стартера на двигатель

Демонтаж и установка стартера требуют строгого соблюдения последовательности операций для предотвращения повреждений оборудования и обеспечения корректной работы системы запуска. Неправильные действия могут привести к замыканиям, механическим поломкам или нарушению контактов в электрической цепи.

Перед началом работ обязательно отсоедините отрицательную клемму аккумулятора для исключения короткого замыкания. Убедитесь в наличии доступа к крепежным элементам – при необходимости демонтируйте мешающие компоненты (воздуховоды, защитные кожухи, элементы впускного тракта).

Ключевые этапы работ

1. Демонтаж стартера:
   • Отсоедините силовой кабель (клемму 50) от втягивающего реле, ослабив крепежную гайку
   • Снимите управляющий провод (тонкий разъем) с контактного вывода реле
   • Выкрутите крепежные болты стартера (обычно 2-3 штуки), фиксируя узел от падения
   • Извлеките агрегат, контролируя положение бендикса относительно маховика
2. Подготовка к установке:
   • Очистите посадочную плоскость на блоке цилиндров от грязи и коррозии
   • Проверьте состояние зубьев маховика через монтажное окно
   • Убедитесь в отсутствии деформаций на фланце нового/ремонтного стартера
3. Монтаж и подключение:
   • Установите стартер, совместив крепежные отверстия с резьбовыми каналами блока
   • Затяните болты крест-накрест с моментом 30-45 Н·м (точное значение уточняйте в ТО)
   • Наденьте силовой провод на шпильку втягивающего реле, затяните гайку динамометрическим ключом
   • Подключите управляющий разъем до характерного щелчка фиксатора

Обязательно проверьте зазор между шестерней бендикса и венцом маховика (норма 0.5-2 мм) с помощью щупа через технологическое окно. При превышении значения установите регулировочные шайбы под фланец крепления.

После подключения аккумулятора выполните контрольный запуск двигателя без нагрузки (на нейтральной передаче). Убедитесь в отсутствии посторонних шумов, стабильном сцеплении шестерни с маховиком и самостоятельном возврате бендикса после пуска.

Проверка работы бендикса на свободный ход и заклинивание

Бендикс (обгонная муфта) обеспечивает передачу крутящего момента от стартера к маховику двигателя при запуске и автоматически отсоединяется после пуска. Критически важно проверить его способность свободно прокручиваться в одном направлении и надёжно блокироваться в противоположном.

Некорректная работа бендикса проявляется в проскальзывании шестерни при запуске (стартер гудит, но не крутит двигатель) или заклинивании, ведущем к разрушению стартера и маховика после запуска мотора. Проверка выполняется вручную без установки на автомобиль.

Процедура проверки

1. Визуальный осмотр: Убедитесь в отсутствии сколов на зубьях шестерни, деформаций корпуса муфты и признаков перегрева (синие пятна на металле).
2. Проверка на свободный ход:
   • Зафиксируйте корпус бендикса одной рукой.
   • Поверните шестерню по часовой стрелке (направление вращения стартера). Она должна вращаться легко, без заеданий.
3. Проверка на заклинивание (блокировку):
   • Удерживая корпус, попытайтесь провернуть шестерню против часовой стрелки.
   • Исправный бендикс должен мгновенно блокироваться, не допуская проворота.
4. Проверка хода шестерни: Потяните шестерню вдоль вала от корпуса. Она должна плавно перемещаться по шлицам и возвращаться пружиной в исходное положение без перекосов.

Результаты:

Неисправность	Признак
Износ роликов/пружин муфты	Шестерня проворачивается в обоих направлениях (нет блокировки)
Заклинивание муфты	Шестерня не вращается свободно по часовой стрелке или блокируется с трудом
Загрязнение/задиры на валу	Затруднённое перемещение шестерни вдоль шлицов

Обнаружение любой из этих неисправностей требует замены бендикса или всего узла привода стартера. Эксплуатация с повреждённой обгонной муфтой недопустима из-за риска полного отказа запуска и выхода из строя стартера.

Тестирование стартера вне автомобиля (на стенде)

Проверка стартера на специальном стенде является наиболее точным методом диагностики его состояния, позволяя изолировать его от проблем бортовой сети автомобиля и оценить его характеристики в контролируемых условиях. Такое тестирование включает проверку механической целостности, силы тока потребления, развиваемой скорости вращения и корректной работы втягивающего реле.

Для проведения теста стартер надежно закрепляют в тисках или на стенде, обеспечивая безопасность оператора. Используются мощные провода большого сечения, подключенные к заряженной АКБ (12В), и контрольные приборы (амперметр с шунтом, вольтметр). Проверки выполняются кратковременно (несколько секунд) во избежание перегрева обмоток.

Основные этапы тестирования

Тестирование включает несколько ключевых проверок:

1. Проверка холостого хода:
   • Подключите силовой "+" от АКБ к силовой клемме втягивающего реле.
   • Подключите силовой "-" к корпусу стартера.
   • Коснитесь управляющим проводом (тонкий) от "+" АКБ к управляющей клемме втягивающего реле ("S" или "50").
   • Стартер должен плавно запуститься, развивая высокую скорость вращения якоря. При этом фиксируется потребляемый ток холостого хода.
2. Проверка втягивающего реле:
   • Подайте только управляющее напряжение на клемму "S" реле (без силового "+" на силовую клемму).
   • Должен быть отчетливо слышен щелчок – якорь реле втягивается, шестерня бендикса выдвигается.
   • Если щелчок есть, но шестерня не выдвигается – неисправен рычаг привода (вилка) или заедает бендикс.
   • Отсутствие щелчка указывает на обрыв или межвитковое замыкание в обмотках реле.
3. Проверка под нагрузкой (торможение):
   • Для оценки развиваемого крутящего момента и реального потребления тока якорь стартера тормозят специальным устройством (динамометром) на стенде.
   • При подаче напряжения (как при проверке холостого хода) стартер должен уверенно вращаться под нагрузкой, не останавливаясь.
   • Фиксируется ток потребления под нагрузкой и падение напряжения на клеммах стартера.

Контрольные параметры: Сравнение полученных значений тока и скорости вращения с паспортными данными стартера или типовыми нормами критически важно для оценки его состояния.

Параметр	Типичное значение (для легковых авто)	Признак неисправности
Ток холостого хода	50 - 90 А	> 100 А: Межвитковое замыкание, заедание вала, загрязнение. < 40 А: Плохой контакт, износ щеток.
Скорость холостого хода	4000 - 6000 об/мин	Низкая скорость: Износ щеток/коллектора, подклинивание, слабое напряжение. Сильные искры на коллекторе.
Ток под нагрузкой	200 - 350 А (зависит от модели)	Чрезмерно высокий: Межвитковое замыкание в обмотках. Слишком низкий: Плохие контакты, износ щеток.
Падение напряжения	Минимально возможное	Значительное падение (>1В на соединении): Плохие контакты (клеммы, щетки), износ.

Только комплексная оценка всех параметров – тока, скорости, работы реле, визуального состояния (искрение коллектора, выброс смазки) – позволяет сделать точный вывод о исправности стартера или характере его неисправности. Отклонение даже одного параметра требует внимания.

Рекомендации по выбору между новым стартером и восстановленным

Основной критерий выбора – стоимость восстановленного стартера ниже нового на 30-70%, что делает его привлекательным при ограниченном бюджете. Однако экономия должна быть взвешена с учетом рисков преждевременного выхода узла из строя из-за скрытых дефектов или некачественного ремонта.

Гарантия на новый стартер обычно составляет 1-2 года, тогда как восстановленные изделия редко сопровождаются гарантией более 6-12 месяцев. Наличие официальной гарантии критично при интенсивной эксплуатации автомобиля или установке на коммерческий транспорт.

Факторы для принятия решения

Критерий	Новый стартер	Восстановленный стартер
Срок службы	Полный ресурс (5+ лет)	До 80% ресурса нового
Совместимость	Идеальное соответствие спецификациям	Риск несоответствия при кустарном ремонте
Эксплуатация	Любые условия (холод, бездорожье)	Только штатные условия

Выбирайте восстановленный стартер если:

• Автомобиль не является основным транспортным средством
• Доступен проверенный ремонтный центр с тестовым оборудованием
• Требуется срочная замена при отсутствии нового аналога

Предпочтителен новый стартер когда:

1. Планируется длительная эксплуатация автомобиля
2. Модель авто редкая или стартер имеет конструктивные особенности
3. Эксплуатация происходит в экстремальных температурах или условиях

При выборе восстановленной детали требуйте документы о замене щеток, втягивающего реле и мехатронных компонентов. Отсутствие перечня замененных элементов – признак некачественного ремонта.

Проведение теста падения напряжения на силовой цепи

Тест падения напряжения позволяет выявить скрытые проблемы в силовой цепи стартера: коррозию, ослабленные соединения или износ кабелей. Он измеряет фактическое напряжение, достигающее стартера при запуске, в отличие от статической проверки АКБ.

Для выполнения теста требуется цифровой мультиметр с функцией записи минимального/максимального напряжения. Проверка проводится при вращении стартера (обычно 3-5 секунд), что имитирует реальные условия нагрузки.

Порядок проведения теста

Выполняйте измерения последовательно на каждом участке цепи:

1. Положительная цепь
   • Щуп минусового провода мультиметра – к клемме стартера
   • Щуп плюсового провода – к положительной клемме АКБ
2. Отрицательная цепь
   • Щуп минусового провода – к корпусу стартера
   • Щуп плюсового провода – к отрицательной клемме АКБ

Анализ результатов

Участок цепи	Допустимое падение	Превышение указывает на
Положительная цепь	≤ 0.5 В	Проблемы в кабеле АКБ-стартер, соединениях или тяговом реле
Отрицательная цепь	≤ 0.3 В	Плохое заземление: коррозия на клеммах или креплении стартера

Критическое замечание: Общее падение напряжения во всей цепи (сумма положительной и отрицательной частей) не должно превышать 0.8 В. Превышение приводит к недостаточной мощности стартера, хотя АКБ показывает нормальное напряжение без нагрузки.

Контроль момента сопротивления вращению якоря

Момент сопротивления вращению якоря напрямую зависит от механической нагрузки при прокрутке коленчатого вала двигателя. Чрезмерное сопротивление возникает при загустевшем моторном масле, неисправностях в кривошипно-шатунном механизме или низком заряде АКБ, что приводит к критическим перегрузкам стартера. Контроль этого параметра предотвращает перегрев обмоток, деформацию вала и разрушение шестерни бендикса, обеспечивая ресурс узла.

Втягивающее реле стартера косвенно контролирует нагрузку через токоограничивающие элементы в цепи управления. При резком возрастании сопротивления вращению пропорционально увеличивается потребляемый ток, что фиксируется электронными системами автомобиля или тепловым реле. В современных моделях датчики отслеживают падение напряжения на силовых контактах реле, мгновенно разрывая цепь при аномальных значениях.

Особенности реализации контроля

• Термозащита: Биметаллические пластины в конструкции реле размыкают контакты при перегреве обмоток якоря
• Электронная диагностика: Блок управления двигателем анализирует длительность прокрутки и силу тока, генерируя ошибки типа P0335 при аномалиях
• Механическая страховка: Шлицевая муфта бендикса проскальзывает при заклинивании маховика, защищая якорь от ударных нагрузок

Категорически запрещенные действия при диагностике стартера своими руками

Попытки замыкания силовых контактов втягивающего реле отверткой или металлическим предметом при включенном зажигании или работающем двигателе. Это вызывает мощную искру, риск короткого замыкания и повреждения электронных блоков автомобиля.

Проверка работоспособности стартера "на искру" путем отсоединения высоковольтных проводов или манипуляций с клеммами аккумулятора при запущенном ДВС. Подобные действия могут вывести из строя генератор, ЭБУ или другие чувствительные компоненты бортовой сети.

Основные запреты при диагностике

• Короткие замыкания "массы": Не допускать контакта плюсового провода стартера с кузовом/двигателем при подключенном АКБ.
• Длительные попытки запуска: Удержание ключа в положении "старт" более 5-7 секунд. Это перегревает обмотки и деформирует бендикс.
• Диагностика без фиксации: Запуск стартера, не закрепленного на двигателе. Сильный крутящий момент приведет к его неконтролируемому вращению и травмам.
• Игнорирование защиты: Работа без очков и перчаток. Высокие токи вызывают разбрызгивание металла при искрении.

Действие	Последствие
Снятие стартера при активном АКБ	Короткое замыкание клемм на массу с оплавлением проводки
Подача напряжения "напрямую" без реле	Обгорание контактов замка зажигания
Проверка втягивающего реле без нагрузки	Ложная диагностика неисправности из-за отсутствия сопротивления

Важно: Перед любыми работами обязательно отсоединяйте минусовую клемму аккумулятора. Используйте только исправные инструменты с изолированными ручками.

Список источников

При подготовке материалов об устройстве автомобильного стартера использовались специализированные технические издания и отраслевые ресурсы. Анализ принципов работы и конструктивных особенностей проводился на основе проверенных инженерных данных.

Ключевые источники включают учебную литературу для автотехников, официальные руководства производителей комплектующих и профильные электронные базы знаний. Все материалы прошли перекрестную проверку на актуальность информации.

• Устройство автомобилей - учебник под редакцией А.П. Пехальского
• Автомобильное электрооборудование - практическое руководство В.В. Косарева
• Техническая документация Bosch по компонентам стартеров
• Инженерные справочники Delco Remy по пусковым системам
• Протоколы испытаний стартеров Valeo
• Методические материалы курсов "Транспортные системы" МАДИ
• Сборник схем электрооборудования легковых автомобилей
• Технические бюллетени SAE (Society of Automotive Engineers)
• Ремонтные руководства Haynes Publishing
• База патентов USPTO по конструкциям стартерных механизмов

Видео: Стартер Устройство Принцип работы Основные неисправности


• Размеры ВАЗ-2107 - габариты, узлы и вес

• Тюнинг Nissan Navara - Идеи для Обновления Пикапа

• Диагностика двигателя - необходимость или лишняя трата?
