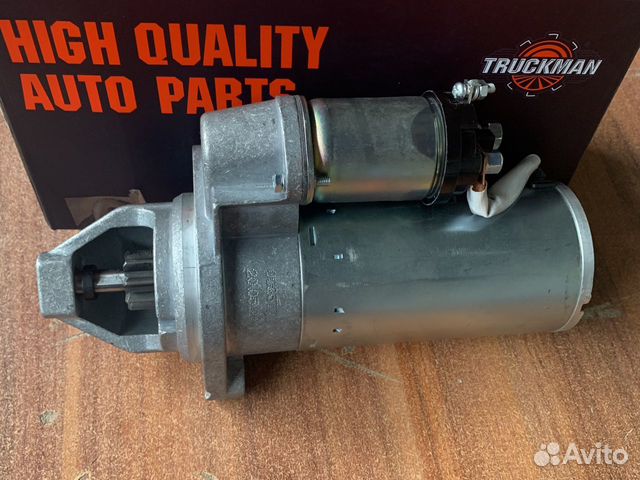

Стартер ГАЗ 53 - верный помощник в пути

Статья обновлена: 18.08.2025

Запуск двигателя – критически важный процесс для любого автомобиля. В грузовиках ГАЗ 53 эту задачу десятилетиями выполняет проверенный временем компонент: стартер.

Этот электрический агрегат преобразует энергию аккумулятора в мощное вращение коленвала. От его исправности и надежности напрямую зависит работоспособность всего транспортного средства.

Простая конструкция, ремонтопригодность и устойчивость к нагрузкам сделали стартер ГАЗ 53 эталоном безотказности для целого поколения водителей и механиков.

Конструкция стартера ГАЗ 53: состав и принципиальная схема

Стартер ГАЗ-53 представляет собой четырехполюсный четырехщеточный электродвигатель постоянного тока последовательного возбуждения с электромагнитным тяговым реле и механизмом привода. Его ключевые компоненты включают корпус с полюсными катушками, якорь с коллектором, щеточный узел, тяговое реле, бендикс (привод с обгонной муфтой) и вилку привода. Корпус выполнен из стали, внутри которого закреплены четыре обмотки возбуждения, создающие магнитное поле при подаче напряжения.

Принципиальная электрическая схема основана на последовательном соединении обмоток: тяговое реле при включении замыкает силовые контакты, подавая ток от АКБ на обмотки статора и якоря через щетки. Одновременно его сердечник через вилку выталкивает бендикс, обеспечивая зацепление шестерни с венцом маховика. После запуска двигателя обгонная муфта предотвращает передачу обратного вращения на стартер.

Ключевые функциональные узлы

Электродвигатель: Статор с полюсными катушками, вращающийся якорь и коллекторно-щеточный узел для передачи тока.
Тяговое реле: Совмещает две функции – втягивание привода через вилку и замыкание силовой цепи стартера.
Привод бендикс: Шестерня с однонаправленной обгонной муфтой и пружинным демпфером для защиты от ударных нагрузок.

Электрические параметры	Значение
Напряжение питания	12 В
Потребляемый ток (хол. ход)	до 75 А
Потребляемый ток (под нагрузкой)	до 650 А
Мощность	1.7 кВт

Работа стартера происходит в три этапа: сцепление шестерни с маховиком при включении реле, вращение коленвала до запуска ДВС, автоматическое отключение при отпускании ключа зажигания. Критичным элементом является целостность медных обмоток и ламелей коллектора, а также отсутствие задиров на втулках якоря.

Основные технические параметры стартера: напряжение, мощность и крутящий момент

Стартер ГАЗ 53 функционирует от стандартной бортовой сети автомобиля с номинальным напряжением 12 Вольт. Это значение критично для совместимости с аккумуляторной батареей и генератором, обеспечивая корректный запуск двигателя в различных климатических условиях.

Мощность агрегата составляет порядка 1,4–1,6 кВт (примерно 1,9–2,2 л.с.), что позволяет уверенно преодолевать компрессию в цилиндрах восьмицилиндрового карбюраторного двигателя ЗМЗ-53 даже при низких температурах. Данный показатель напрямую влияет на скорость и надежность прокрутки коленчатого вала.

Крутящий момент

Ключевым параметром для запуска является крутящий момент, передаваемый стартером на маховик:

Среднее значение: 24–28 Н·м
Пиковые показатели при старте: до 50 Н·м

Эта характеристика обеспечивается за счет:

Оптимального передаточного числа редуктора (при наличии)
Мощного четырехполюсного тягового реле
Особенностей обмотки возбуждения

Параметр	Значение
Напряжение	12 В ±10%
Потребляемый ток (хол. пуск)	≤ 650 А
Частота вращения вала	≥ 45 об/мин под нагрузкой

Важно: Точные параметры конкретной модели (СТ142-Б, СТ230-А и др.) могут незначительно варьироваться в зависимости от производителя и модификации, но всегда соответствуют требованиям пуска V8 ЗМЗ-53.

Снятие стартера с двигателя ГАЗ 53: подготовка и последовательность демонтажа

Подготовьте необходимые инструменты: набор гаечных ключей (рожковых и накидных), головки с воротком, отвертки. Обеспечьте свободный доступ к стартеру, расположенному с левой стороны двигателя в нижней части картера сцепления. Зафиксируйте автомобиль ручным тормозом, установите противооткатные упоры под колеса.

Обязательно отсоедините минусовую клемму от аккумуляторной батареи перед началом работ. Это исключит риск короткого замыкания при случайном контакте инструмента с клеммами стартера или токоведущими частями. Убедитесь в отсутствии давления в топливной системе при работе рядом с топливными магистралями.

Порядок выполнения работ

Снимите защитный резиновый колпачок с клеммы «ВКЛ» тягового реле стартера.
Ослабьте гайку крепления медного питающего провода (идущего от АКБ) на контактном болте тягового реле. Снимите провод с болта.
Отсоедините управляющий провод (тонкий) от клеммы «ВКЛ» тягового реле, отжав пружинную скобу или открутив гайку (в зависимости от модификации).
Ключом на 19 мм открутите три крепежных болта, удерживающих стартер к картеру сцепления:
- Два длинных вертикальных болта, проходящих сквозь корпус стартера.
- Один короткий горизонтальный болт (или шпильку с гайкой), расположенный со стороны блока цилиндров.
Поддерживая стартер снизу, аккуратно сдвиньте его назад по направляющим шпилькам или болтам, чтобы отсоединить от места посадки. Извлеките стартер из моторного отсека вниз или в сторону, избегая ударов по корпусу.

Визуальный осмотр стартера: поиск трещин корпуса и загрязнений

Тщательно очистите корпус стартера от масляных потёков, грязи и дорожной пыли с помощью ветоши и щётки. Используйте очиститель карбюратора или уайт-спирит для растворения устойчивых загрязнений. Обеспечьте хорошее освещение рабочей зоны – налобный фонарь или переносная лампа помогут выявить мелкие дефекты.

Внимательно исследуйте поверхность корпуса вдоль линий разъёма, вокруг крепёжных болтов и вентиляционных прорезей. Особое внимание уделите местам прилегания стартера к блоку двигателя – здесь часто скапливается техническая грязь. Проверьте целостность защитного кожуха втягивающего реле и отсутствие следов электролита на клеммах.

Ключевые зоны для диагностики

Торцевая часть крышек: трещины от перетяжки крепежа или вибрации
Ребро жёсткости: сколы в местах монтажа к двигателю
Контактные болты: окисление или оплавление металла

Дефект	Последствия	Способ выявления
Трещина на задней крышке	Утечка смазки подшипников, попадание влаги	Протирание поверхности керосином с последующей засыпкой меловым порошком
Загрязнение вентиляционных окон	Перегрев обмоток, снижение мощности	Просмотр под углом с использованием зеркала
Коррозия выводных клемм	Падение напряжения, нестабильный контакт	Визуальная оценка после отключения проводов

Обнаруженные масляные потёки укажут на износ сальников или прокладок картера двигателя – устраните причину загрязнения перед установкой стартера. Мелкие трещины (до 1 см) в зоне, не подверженной нагрузкам, допустимо загерметизировать термостойким компаундом. Сквозные повреждения или деформации корпуса требуют обязательной замены узла.

Проверка состояния коллектора и щеточного узла

Визуально осмотрите коллектор на предмет глубоких рисок, выработки, локальных подгораний или неравномерного износа. Проверьте отсутствие задиров и следов перегрева (изменение цвета ламелей на синеватый оттенок), а также убедитесь в надежности пайки выводов обмотки якоря к пластинам коллектора.

Оцените состояние изоляции между ламелями коллектора – пазы должны быть чистыми и углубленными относительно поверхности ламелей (глубина обычно 0,5-0,8 мм). Наличие графитовой пыли, масляных пятен или металлической стружки требует немедленной очистки.

Диагностика щеточного узла

Измерение длины щеток: Сравните с номиналом (обычно 12-14 мм для ГАЗ 53). Критический износ – менее 6-8 мм.
Проверка пружин: Убедитесь в равномерном и достаточном прижиме (1,2-1,8 Н). Ослабленные или деформированные пружины заменяйте.
Подвижность щеток: Щетки должны свободно перемещаться в держателях без заклинивания.

Параметр	Норма	Действие при отклонении
Высота щетки	>8 мм	Замена комплекта щеток
Биение коллектора	<0,03 мм	Проточка/шлифовка
Сопротивление изоляции	>1 МОм	Очистка пазов/сушка

Важно: При проточке коллектора обязательно углубите изоляционные канавки между ламелями. После механической обработки тщательно удалите абразивную пыль сжатым воздухом.

Тестирование обмоток стартера на обрыв и межвитковое замыкание

Проверку обмоток начинают с визуального осмотра: следы оплавления, потемнение изоляции или характерный запах гари указывают на неисправность. Далее мультиметр переключают в режим измерения сопротивления (Ω) для точной диагностики цепи.

Щупы прибора последовательно подключают к выводам проверяемой обмотки. Показания, стремящиеся к бесконечности (OL), свидетельствуют об обрыве. Значения ниже паспортных норм (обычно 0.1-0.4 Ом для обмоток возбуждения, 0.02-0.05 Ом для якоря) сигнализируют о межвитковом замыкании.

Методика проверки обмоток

Обмотка возбуждения (статор):
- Один щуп – на корпус стартера, второй – поочередно на каждую клемму "массы" обмоток
- Норма: сопротивление ≈0 (контакт с корпусом), показания "OL" – нарушение цепи
Якорь (ротор):
- Щупы к соседним пластинам коллектора по всей окружности
- Критерий: равное сопротивление на всех участках (допуск ±5%)

Для выявления скрытых дефектов якоря применяют контрольную лампу (12В) или индукционный тестер. При подаче напряжения на обмотку возбуждения и медленном вращении якоря рукой, колебания яркости лампы укажут на межвитковое замыкание.

Тип обмотки	Норма сопротивления (Ом)	Признак неисправности
Возбуждения	0.1 - 0.4	OL (обрыв) / <0.1 (КЗ)
Якоря (между пластинами)	0.02 - 0.05	Разброс значений >5%

Важно: Перед замерами демонтируют тяговое реле и отсоединяют силовые провода. Показания сверяют с технической документацией конкретной модели стартера ГАЗ-53. Обнаружение КЗ требует замены узла – ремонт обмоток нерентабелен.

Диагностика втягивающего реле: проверка работоспособности контактов

Основной проблемой втягивающего реле стартера ГАЗ 53 часто становится подгорание или эрозия силовых контактов. Эти элементы отвечают за передачу высокого тока от аккумулятора к обмоткам стартера при запуске двигателя. Неисправность проявляется характерным щелчком реле без вращения стартера либо периодическими отказами в работе.

Для точной диагностики снимите реле со стартера и выполните визуальный осмотр. Обратите внимание на состояние медных пятаков на внутренней поверхности крышки – глубокий нагар, оплавление или значительная выработка требуют замены контактной группы. Проверьте подвижный контактный диск на предмет деформации и равномерности износа.

Методы проверки мультиметром

Используйте тестер в режиме измерения сопротивления (Ω):

Подключите щупы к болтам силовых контактов реле (куда подключаются толстые провода от АКБ и стартера).
Вручную нажмите на якорь реле, полностью вдвигая его внутрь корпуса (имитация срабатывания).
Зафиксируйте показания:
- Норма: сопротивление близко к 0 Ом (0.1–0.3 Ом).
- Неисправность: сопротивление выше 0.5 Ом или обрыв (OL/∞).

Параметр	Исправное состояние	Признак износа
Визуальный вид пятаков	Гладкая поверхность, равномерный цвет	Черный нагар, кратеры, ступеньки
Сопротивление контактов	0–0.3 Ом	>0.5 Ом или обрыв
Подвижный диск	Плоский, без перекоса	Вогнутость, подгоревшие края

Важно: При замене контактов зачистка наждачной бумагой дает временный эффект. Сильно поврежденные элементы восстановлению не подлежат – устанавливайте новый контактный узел или реле в сборе. После ремонта проверьте плотность прилегания диска к пятакам, нажав на якорь и покачав его рукой – люфт недопустим.

Контроль исправности бендикса и зубьев приводной шестерни

Регулярная проверка бендикса и зубьев приводной шестерни предотвращает отказы запуска двигателя. Основные признаки неисправности: характерный металлический треск при попытке запуска, прокручивание стартера без зацепления с маховиком или полное отсутствие реакции стартера при подаче напряжения.

Для диагностики демонтируйте стартер с автомобиля. Зафиксируйте его в тисках с мягкими накладками, подключите к АКБ через толстые провода для имитации рабочего режима. Наблюдайте за выдвижением шестерни и скоростью вращения якоря.

Критерии оценки состояния узла

Проверка бендикса: вращайте шестерню вручную в обоих направлениях. Исправный обгонный муфта должен:
- Свободно проворачиваться по часовой стрелке
- Блокироваться против часовой стрелки
Осмотр зубьев шестерни:
1. Убедитесь в отсутствии сколов, заусенцев и вмятин на торцевой части
2. Проверьте равномерность износа по всей длине зуба
3. Контролируйте отсутствие деформации венца

Дефект	Последствия	Решение
Слизанные зубья	Проскальзывание относительно маховика	Замена шестерни
Заклинивание муфты	Разрушение стартера при запущенном двигателе	Замена бендикса
Трещины у основания зубьев	Облом фрагментов шестерни в картере сцепления	Замена узла в сборе

При выявлении дефектов замените бендикс или приводную шестерню. Установку новых деталей выполняйте с очисткой посадочных поверхностей от загрязнений и нанесением консистентной смазки на шлицы вала. Проверьте осевой люфт шестерни – он не должен превышать 0,5 мм.

Определение износа втулок якоря: признаки и последствия

Износ втулок якоря стартера ГАЗ-53 проявляется характерными симптомами. Первый тревожный сигнал – сильная вибрация или гул при запуске двигателя, сопровождающийся рывками стартера. Второй явный признак – смещение оси вращения якоря, приводящее к задеванию обмоток о статор или магнитные полюса, что вызывает искрение и характерный запах горелой изоляции. Третий индикатор – заметное снижение оборотов стартера, даже при полностью заряженном аккумуляторе и исправной проводке.

Еще одним специфическим проявлением является неравномерный износ коллектора якоря (образование глубоких борозд или ступенек), возникающий из-за биения вала. Часто наблюдается заклинивание якоря в крайних положениях или при нагреве стартера после нескольких попыток запуска. При сильном люфте слышен металлический стук внутри корпуса при покачивании якоря рукой или при включении стартера.

Последствия игнорирования износа втулок

Разрушение коллектора: Биение вала вызывает интенсивное искрение, подгорание ламелей коллектора и их эрозию.
Замыкание обмоток: Соприкосновение вращающегося якоря с неподвижными частями повреждает изоляцию, приводя к межвитковым замыканиям или пробою на корпус.
Повышенный износ щеток: Нестабильный контакт из-за биения резко увеличивает скорость износа щеток и графитовой пыли внутри стартера.
Перегрузка тягового реле: Затрудненное движение якоря требует больших токов, что ведет к подгоранию контактов реле и обгоранию удерживающей обмотки.
Полный отказ стартера: Крайняя стадия – заклинивание якоря, обрыв обмоток или необратимое повреждение коллектора, требующее дорогостоящего ремонта или замены узла.

Очистка внутренних компонентов стартера от пыли и отложений

Перед разборкой снимите клеммы с аккумулятора для исключения короткого замыкания. Демонтируйте стартер с двигателя, открутив крепёжные болты и отсоединив силовой провод. Тщательно очистите внешние поверхности щёткой и сжатым воздухом, чтобы грязь не попала внутрь при вскрытии.

Аккуратно разберите корпус, отсоединив заднюю крышку с щёткодержателем и вынув ротор. Осмотрите компоненты на предмет механических повреждений. Для удаления загрязнений используйте мягкую кисть, ветошь без ворса и спецсредства:

Этапы очистки

Коллектор ротора: протрите техническим спиртом или очистителем электроцепей, удаляя графитовую пыль и масляные пятна
Щётки и держатели: очистите контакты мелкой наждачной бумагой (зернистость 600-800)
Обмотки статора: продуйте сжатым воздухом под давлением не выше 3 атм
Втягивающее реле: обработайте контактные пятаки жидкостью для очистки клемм

Избегайте обильного смачивания деталей – жидкости могут оставить плёнку, ухудшающую контакт. После обработки просушите все элементы компрессором в течение 10-15 минут. Проверьте плавность хода бендикса по валу ротора и отсутствие заеданий в зубьях шестерни.

Компонент	Метод очистки	Важно!
Втулки ротора	Промывка в керосине	Обязательная просушка
Корпус	Влажная протирка	Не допускать попадания воды в посадочные гнёзда
Контактные болты	Обработка стекловолоконной щёткой	Контроль глубины выработки

Соберите узел в обратной последовательности, смазав втулки графитовой смазкой. Не применяйте Литол или солидол – они загустевают на морозе. После установки на двигатель проверьте работу стартера вхолостую, подключив АКБ напрямую толстыми проводами.

Технология восстановления контактных поверхностей коллектора

Проточка коллектора на токарном станке устраняет выработку, овальность и задиры на контактных поверхностях. Для фиксации якоря используется цанговый патрон или оправка, обеспечивающая соосность вращения. Снимается минимально необходимый слой металла (0.1-0.3 мм) до получения гладкой цилиндрической поверхности. Обязательно удаляется межламельная пыль и стружка после обработки.

При критическом износе ниже допустимого диаметра применяется напыление баббитом или медью с последующей механической обработкой. Альтернатива – установка ремонтных щёток с увеличенным размером, компенсирующим снятый слой. Для финальной притирки поверхность полируют мелкозернистой наждачной бумагой (№400-600) без нарушения геометрии.

Ключевые этапы работ

Диагностика износа: замер диаметра микрометром, выявление глубоких рисок.
Правка ламелей: устранение замыканий пайкой и прорезкой канавок.
Динамическая балансировка: снижение вибрации после проточки.

Параметр	Норма для ГАЗ-53	Критическое значение
Диаметр коллектора	50.0±0.2 мм	<49.0 мм
Биение вала	0.03 мм	>0.1 мм

Важно: после восстановления проверяется сопротивление изоляции (≥1 МОм) и отсутствие межвитковых замыканий тестером. Использование медных накладок на ламели требует пайки тугоплавким припоем для исключения отклеивания при нагреве.

Замена щеток стартера ГАЗ 53: выбор новых и установка

Щетки стартера ГАЗ 53 – это графитовые контакты, передающие ток на коллектор якоря. Со временем они изнашиваются, что приводит к ухудшению контакта и отказу стартера. Регулярная проверка и замена щеток – залог надежной работы пускового устройства.

При критическом износе щеток стартер перестает вращаться или работает с перебоями. Замену производят при остаточной длине щеток менее 8-10 мм. Использование некачественных или неподходящих щеток сокращает срок службы стартера.

Выбор новых щеток

Ключевые критерии подбора щеток на ГАЗ 53:

Параметр	Требование
Габариты	Должны точно соответствовать посадочным местам и длине оригинальных щеток
Электрические характеристики	Сопротивление и токопроводящие свойства – как у оригинала
Материал	Медь-графитовый композит с высокой износостойкостью и токопроводностью
Производитель	Рекомендуются оригинальные комплектующие или проверенные аналоги (например, «Электропривод», «БАТЭ»)

Процесс замены щеток

Замена щеток требует снятия стартера и его частичной разборки:

Отключите аккумулятор и снимите питающий кабель со стартера
Открутите крепежные болты стартера и извлеките его из автомобиля
Разберите стартер: открутите стяжные болты и снимите заднюю крышку с кожухом
Отсоедините щеточный узел, отпаяв или открутив контактные провода
Извлеките старые щетки, очистите коллектор якоря от графитовой пыли спиртом или ветошью
Установите новый щеточный узел, припаяйте (или прикрутите) контакты
Соберите стартер в обратном порядке, установите на двигатель и подключите питание

После замены проверьте работу стартера: он должен вращать коленвал уверенно, без рывков и посторонних звуков.

Ремонт или замена неисправного втягивающего реле

При отказе втягивающего реле стартера ГАЗ 53 двигатель не запустится, даже если остальные элементы системы исправны. Характерные признаки неисправности: щелчки под капотом без вращения стартера, залипание реле или полное отсутствие реакции при повороте ключа зажигания. Требуется немедленная диагностика и устранение проблемы для восстановления работоспособности автомобиля.

Перед демонтажем убедитесь в заряженности АКБ и целостности силовой проводки. Проверка реле осуществляется мультиметром: при подаче напряжения на управляющий контакт должно происходить четкое срабатывание с характерным щелчком и замыкание силовых клемм. Отсутствие реакции или слабое замыкание контактов подтверждает неисправность.

Процедура ремонта или замены

Демонтаж:

Отсоедините минусовую клемму аккумулятора.
Снимите защитный кожух стартера (при наличии).
Открутите гайку силового провода от реле.
Отсоедините управляющий провод (обычно на штекере).
Выкрутите 2-3 крепежных болта, удерживающих реле на корпусе стартера.

Диагностика и решение:

Тип неисправности	Действие
Окисление силовых контактов («пятаков»)	Зачистите контакты надфилем или наждачной бумагой
Обрыв обмотки, механическое заклинивание якоря	Замена реле целиком
Износ возвратной пружины	Установка новой пружины (если конструкция позволяет)

Установка нового реле:

Совместите монтажные отверстия реле и корпуса стартера.
Затяните крепежные болты с усилием 8-10 Н·м.
Наденьте силовой провод на клемму Б+ и зафиксируйте гайкой.
Подключите управляющий провод до щелчка разъема.
Проверьте работу стартера на незаведенном двигателе (до 5 секунд).

Обслуживание бендикса стартера: смазка и замена поврежденных элементов

Бендикс обеспечивает передачу крутящего момента от электродвигателя стартера к маховику ДВС через шестерню привода, одновременно защищая механизм от обратного удара после запуска. Ключевыми компонентами являются обгонная муфта с роликами, приводная шестерня, вилка включения и пружинный механизм.

Износ проявляется проскальзыванием муфты, заеданием шестерни, повреждением зубьев или отсутствием зацепления с венцом маховика. Для диагностики требуется демонтаж стартера с последующей разборкой корпуса и извлечением узла бендикса.

Порядок работ при обслуживании

Очистка и дефектовка:
- Промойте детали в керосине или бензине для удаления загрязнений
- Проверьте целостность зубьев шестерни (сколы, заусенцы)
- Убедитесь в свободном ходе роликов обгонной муфты
- Осмотрите вилку включения на предмет трещин
Смазка подвижных частей:
- Нанесите тонкий слой высокотемпературной смазки (Литол-24 или аналог) на ось вращения
- Обработайте шлицы вала и пружинный механизм
- Избегайте попадания смазки на ролики муфты
Замена элементов:
- При износе шестерни более 20% высоты зуба – обязательна замена узла
- Деформированную вилку включения утилизируют
- Заклинившую муфту ремонтировать нецелесообразно

После сборки проверьте плавность хода шестерни по шлицам и усилие срабатывания муфты. Установите стартер на двигатель, подключите электропроводку и выполните тестовый запуск.

Компонент	Признак неисправности	Решение
Шестерня привода	Стертые/сколотые зубья	Замена бендикса
Обгонная муфта	Проскальзывание в обоих направлениях	Замена узла
Вилка включения	Деформация, трещины	Установка новой детали

Сборка стартера после ремонта: правильная последовательность операций

Перед началом сборки убедитесь в чистоте деталей и наличии новых уплотнителей, втулок и при необходимости – щеточного узла. Проверьте состояние обмоток, коллектора и втягивающего реле, исключив наличие трещин, сколов или следов короткого замыкания.

Смажьте графитовой смазкой шлицы вала якоря, втулки ротора и опорные поверхности шестерни бендикса. Избегайте попадания смазки на коллектор и контактные площадки.

Ключевые этапы сборки

Установка втягивающего реле: Зафиксируйте реле на корпусе стартера штатными болтами с контролем плотности прилегания.
Монтаж бендикса и муфты: Наденьте на вал якоря буферную пружину, затем муфту свободного хода с шестерней, закрепив стопорным кольцом.
Сборка щеточного узла:
- Вставьте щетки в держатели, убедившись в свободном ходе
- Подключите плюсовые щетки к изолированной клемме на крышке
- Отрицательные щетки соедините с массой корпуса
Соединение крышки с корпусом:
- Пропустите контактный болт через отверстие в крышке
- Установите якорь в корпус статора, совместив метки на деталях
- Соедините корпус с задней крышкой стяжными шпильками
Подключение электрики:
- Присоедините вывод обмотки возбуждения к контактному болту
- Подсоедините клемму втягивающего реле к контактному болту

Контроль после сборки	Критерий проверки
Ход шестерни бендикса	15-17 мм без заеданий
Сопротивление изоляции	Не менее 10 МОм
Работа втягивающего	Четкое срабатывание при 8-10 В

После сборки выполните тестовый запуск стартера на стенде или автомобиле, контролируя отсутствие искрения, посторонних шумов и равномерность вращения. Проверьте силу тока потребления – для исправного стартера ГАЗ 53 она не должна превышать 520 А при полном торможении якоря.

Монтаж стартера на двигатель: крепеж и затяжка с правильным моментом

Установите стартер в посадочное место на картере сцепления или блоке цилиндров, совместив монтажные отверстия с резьбовыми каналами. Проконтролируйте отсутствие перекосов и равномерное прилегание корпуса к поверхности двигателя – зазоры недопустимы.

Используйте только штатные крепежные болты с полным резьбовым ходом и не имеющие признаков деформации. Обязательно устанавливайте оригинальные пружинные шайбы (гроверы) под головки болтов для предотвращения самопроизвольного откручивания.

Ключевые этапы затяжки

Предварительная фиксация: Наживите все болты вручную до соприкосновения шайб с поверхностью стартера.
Равномерная затяжка: Затягивайте крепеж диагонально крест-накрест в 2-3 этапа, избегая перекоса корпуса.
Контрольный момент: Доведите усилие до номинала динамометрическим ключом согласно спецификации:
- Стандартные болты М10: 32-40 Н·м
- Усиленные болты М12: 70-85 Н·м

Тип соединения	Рекомендуемый момент (Н·м)	Критическая ошибка
Основной крепеж	32-85 (зависит от размера болта)	Превышение момента >20%
Клеммные гайки	10-15	Отсутствие контргаек

Предупреждение: Превышение момента затяжки более чем на 20% от нормы вызывает деформацию посадочного фланца или срыв резьбы в блоке. Недостаточное усилие приводит к вибрации, трещинам корпуса и нарушению контакта массы.

После монтажа подключите силовой кабель к клемме тягового реле с обязательной установкой медной шайбы и затяжкой гайки моментом 10-15 Н·м. Проверьте отсутствие касания проводки к подвижным элементам двигателя.

Подключение силовой проводки к стартеру: клеммы и защита от окисления

Основная силовая цепь стартера ГАЗ-53 включает два критичных соединения: клемму "50" (управляющий провод от замка зажигания) и мощную положительную клемму "30" (прямое подключение к плюсовой шине аккумулятора через медный кабель большого сечения). Отрицательная цепь реализуется через контакт корпуса стартера с массой двигателя.

Клемма "30" всегда защищается толстостенным резиновым колпачком для предотвращения КЗ на массу. Медные наконечники проводов должны плотно обжиматься на оголённой жиле, а болтовые соединения на клеммах стартера – затягиваться с усилием 10-15 Н·м. Любой люфт или искрение в этих точках недопустимы.

Защита контактов от коррозии

Для предотвращения окисления применяется комбинированный подход:

Механическая очистка – зачистка клемм и наконечников щёткой по металлу перед установкой.
Антикоррозийные составы – обработка соединений после затяжки:
- Специальная токопроводящая смазка (медная или графитовая)
- Технический вазелин
- Защитные аэрозоли на восковой основе

Обязательно проверяйте состояние клемм при сезонном ТО. Признаки окисления – белый или зеленоватый налёт на металле, затруднённый пуск двигателя, нагрев проводов при прокрутке. Повреждённые окислом наконечники подлежат замене.

Клемма	Назначение	Диаметр кабеля (мм)	Тип защиты
"50" (управляющая)	Подача тока на втягивающее реле	4-6	Термоусадка + пластиковый кожух
"30" (силовая)	Питание электродвигателя стартера	16-25	Резиновый колпак + смазка

Используйте только термостойкие кабели в силовой цепи. Укладывайте проводку с зазором от подвижных элементов и выхлопного коллектора. Фиксация в пластиковых хомутах исключает перетирание изоляции о кузов.

Проверка стартера "на искру": безопасные методы диагностики

Проверка "на искру" – устаревший и крайне опасный метод диагностики стартера ГАЗ-53, при котором выводы обмоток замыкаются на корпус металлическим предметом для наблюдения искрения. Основная опасность заключается в высоком риске поражения электрическим током (система работает с напряжением 12В при токах в сотни ампер), возможности вызвать сильное искрение с возгоранием паров топлива или масла, а также в высокой вероятности повреждения электрооборудования автомобиля (подгорание контактов, выход из строя реле, АКБ).

Для безопасной диагностики стартера ГАЗ-53 всегда используйте контрольную лампу или мультиметр. Проверку цепи управления (втягивающее реле) выполняйте, подключив лампу между клеммой "50" стартера и "+" АКБ – при включении зажигания лампа должна загораться, что подтверждает исправность цепи. Силу тока потребления стартера измеряйте токовыми клещами или проверяйте напряжение на клеммах АКБ под нагрузкой: просадка ниже 9-10В при прокрутке указывает на проблемы с АКБ, проводкой или самим стартером.

Безопасные альтернативы "искре":

Визуальный осмотр: Проверьте целостность и чистоту клемм АКБ, массового провода на двигателе, силовых кабелей стартера на предмет окисления или повреждения.
Проверка втягивающего реле:
1. Щелчок при повороте ключа – признак срабатывания реле.
2. Измерение напряжения на клемме "50" мультиметром (должно быть ~12В при старте).

Проверка потребляемого тока:

Инструмент	Метод	Норма для ГАЗ-53
Токовые клещи	Замер на плюсовом кабеле АКБ	250-350 А (холодный двигатель)
Мультиметр	Напряжение на клеммах АКБ при прокрутке	Не ниже 9.5-10В

Проверка бендикса: После снятия стартера вручную проверните шестерню – движение только в одну сторону указывает на исправность обгонной муфты.

Важно: Если стартер не вращает двигатель, сначала убедитесь в исправности и заряде АКБ, надежности контактов "массы". При срабатывании втягивающего (щелчок), но отсутствии вращения, вероятна неисправность силовой части реле, щеток или обмоток стартера, что требует его демонтажа. Отсутствие щелчка реле указывает на проблему в цепи управления (замок зажигания, проводка, реле).

Тестирование работы стартера на весу после ремонта

После завершения ремонта стартера ГАЗ 53 критически важно провести предварительное тестирование "на весу" перед установкой на двигатель. Это позволяет оперативно выявить скрытые неполадки и избежать демонтажа в случае проблем.

Для проверки закрепите стартер в тисках через мягкие прокладки, защищающие корпус от повреждений. Подключите массажирующий провод напрямую к минусовой клемме АКБ, а плюсовой кабель – к верхнему болту втягивающего реле, используя провод сечением не менее 16 мм² для исключения просадки напряжения.

Ключевые этапы проверки

Имитация холостого хода: Подайте напряжение 12В на управляющий контакт втягивающего реле (тонкий провод). Должен последовать четкий щелчок, а бендикс мгновенно выдвинуться вперед.
Контроль вращения: Замкните отверткой с изолированной ручкой силовую клемму реле и клемму статора. Якорь должен вращаться равномерно, без вибраций и заеданий, со стабильным звуком.
Проверка возврата бендикса: После снятия напряжения бендикс обязан мгновенно отойти назад без задержек. Зависание свидетельствует о неисправности возвратной пружины или загрязнении шлицев.

Критерии успешного теста:

Отсутствие искрения на коллекторе
Равномерное вращение якоря без биений
Синхронное срабатывание втягивающего реле
Температура корпуса не повышается за 10 секунд работы

Параметр	Норма	Отклонение
Ток холостого хода	65-80 А	Более 90А: заклинивание подшипников
Скорость вращения	4500-5000 об/мин	Рывки: межвитковое замыкание
Время срабатывания реле	0.1-0.3 сек	Задержка: загрязнение сердечника

При обнаружении аномалий (несимметричное вращение, стуки, перегрев) немедленно прекратите тест. Дополнительно проверьте затяжку всех контактов и состояние щеточного узла – подгоревшие коллекторные пластины требуют шлифовки.

Контроль зацепления шестерни с венцом маховика при установке

После фиксации стартера болтами крепления, но перед окончательной затяжкой, необходимо проверить величину зазора между шестерней бендикса и зубьями венца маховика. Этот зазор напрямую влияет на корректность зацепления при запуске двигателя и предотвращает повреждение зубьев. Оптимальный зазор для ГАЗ-53 составляет 0,8–1,5 мм, что обеспечивает свободный ход шестерни без риска утыкания в маховик.

Для измерения используйте щуп подходящей толщины, вставляя его в нескольких точках по окружности между боковой поверхностью зуба шестерни стартера и вершиной зуба венца маховика. Маховик проворачивайте вручную с помощью ключа за болт крепления (предварительно включив высшую передачу и приподняв одно ведущее колесо домкратом) для доступа ко всем участкам венца. Убедитесь в равномерности зазора по всему периметру.

Корректировка зазора

При отклонении зазора от нормы:

Зазор слишком мал (менее 0,8 мм): Добавьте регулировочные шайбы под передние лапы стартера (со стороны двигателя). Это отодвинет шестерню от венца.
Зазор слишком велик (более 1,5 мм): Добавьте шайбы под задние лапы стартера (со стороны коробки передач) или уберите лишние шайбы с передних лап. Это приблизит шестерню к венцу.

Важно! Регулировочные шайбы должны быть одинаковой толщины под обеими лапами одной стороны для сохранения соосности. После каждой регулировки затягивайте болты крепления и повторяйте замер зазора до достижения нормы.

Анализ типичных поломок стартера: симптомы щелчков и отсутствия реакции

Поворот ключа зажигания сопровождается лишь отчетливым щелчком или полным отсутствием реакции стартера – это тревожный сигнал для владельца ГАЗ 53. Подобные симптомы указывают на неисправность в цепи запуска или внутри самого стартера. Игнорирование этих признаков быстро приведет к невозможности запуска двигателя, требуя немедленной диагностики и устранения причины.

Основные источники проблем при щелчках или молчании стартера лежат в трех ключевых областях: электрической цепи подачи питания, тяговом реле (втягивающем) и механическом состоянии самого стартерного узла. Каждая из этих неисправностей имеет характерные проявления, знание которых упрощает поиск поломки.

Диагностика распространенных причин

Типичные неисправности и их симптомы:

Слабый заряд или неисправность АКБ:
- При повороте ключа – серия быстрых щелчков (реле срабатывает, но напряжения недостаточно для работы стартера).
- Тусклый свет фар или приборной панели при попытке запуска.
Проблемы в силовой цепи или "массе":
- Окисленные клеммы АКБ, плохой контакт на массовом проводе – стартер не срабатывает или работает с перебоями, возможны щелчки.
- Обрыв или плохой контакт провода от АКБ к стартеру – полное отсутствие реакции стартера.
Неисправность тягового реле (втягивающего):
- Громкий одиночный щелчок при повороте ключа (реле сработало), но стартер не вращает двигатель.
- Характерный треск или серия щелчков, если контакты реле подгорели и не могут надежно замкнуть цепь.
Механические неисправности стартера:
- Износ щеток или коллектора – стартер может не запускаться, работать с перебоями или вращаться очень медленно.
- Заклинивание втулок (подшипников) якоря – отсутствие вращения, возможен гул или перегрев.
- Межвитковое замыкание или обрыв в обмотках (статор, якорь) – стартер не работает или вращается с недостаточным усилием.
- Пробуксовка муфты свободного хода (бендикса) – слышен звук вращения стартера, но коленвал двигателя не проворачивается.

Проверку начинают с самого простого: измерения напряжения на клеммах АКБ под нагрузкой (при попытке запуска). Убедившись в надежности контактов и достаточном заряде батареи, переходят к диагностике тягового реле и самого стартера. Замыкание контактов реле напрямую (например, отверткой) помогает определить, кроется ли проблема в цепи управления или в силовой части/механике стартера.

Симптом	Вероятная причина	Направление проверки
Серия быстрых щелчков	Слабый заряд АКБ, плохой контакт на клеммах/массе	Заряд АКБ, очистка клемм, проверка массы
Одиночный щелчок, стартер не крутит	Неисправность тягового реле, заклинивание якоря	Подача +12В напрямую на втягивающую обмотку реле, проверка стартера на стенде
Полное отсутствие реакции (нет щелчков)	Обрыв цепи управления, неисправность замка зажигания, сгоревшее реле	Проверка напряжения на управляющем проводе реле при повороте ключа
Стартер крутит, но двигатель не проворачивается	Пробуксовка бендикса, повреждение зубьев венца маховика	Снятие и визуальный осмотр бендикса и венца маховика

Признаки износа зубьев маховика влияющие на стартер

Износ зубьев маховика проявляется характерным металлическим скрежетом при попытке запуска двигателя. Это происходит из-за проскальзывания бендикса стартера по повреждённым участкам венца, когда он не может зацепиться за целые зубья. Звук обычно повторяется циклически при каждом новом контакте шестерни стартера с деформированным сектором маховика.

При сильном износе стартер вращается вхолостую без проворачивания коленвала, так как бендикс не фиксируется в маховике. Особенно ярко это заметно при частичном повреждении венца: двигатель может запускаться после нескольких попыток, но с выраженными задержками и посторонними шумами. В критических случаях вращение стартера сопровождается искрением в зоне контакта.

Ключевые последствия для стартера

Ускоренный износ бендикса – зубья шестерни стачиваются при контакте с деформированным венцом
Перегрузка реле и электродвигателя – многократные попытки зацепления увеличивают силу тока
Деформация вала стартера – возникает из-за ударных нагрузок при соскальзывании бендикса

Симптом	Причина	Риск для стартера
Прерывистое вращение коленвала	Локальный износ зубьев	Заедание бендикса, обгорание контактов
Щелчки без запуска	Полное отсутствие зацепления	Разрушение шестерни, поломка вилки бендикса
Запах гари	Перегрев обмоток	Замыкание якоря, выход из строя электродвигателя

Важно: Игнорирование проблемы приводит к поломке стартера даже при исправных электрических компонентах. Для диагностики требуется проверка состояния зубьев маховика через смотровое окно картера сцепления или после демонтажа коробки передач.

Влияние качества аккумулятора на ресурс стартера

Качество аккумулятора напрямую определяет стабильность напряжения и силы тока, поступающих на стартер ГАЗ 53. Низкокачественные батареи склонны к резким просадкам напряжения под нагрузкой, особенно в морозы. Это вынуждает стартер работать с перегрузкой, так как для проворачивания коленвала требуется больше энергии, а моторное масло густеет.

Недостаточное напряжение приводит к замедлению вращения бендикса и якоря стартера. В результате увеличивается время контакта шестерни с маховиком, а также продолжительность работы втягивающего реле. Это вызывает локальный перегрев обмоток, ускоряет износ щеток и коллектора, деформирует контактные пятаки реле.

Ключевые последствия использования некачественного АКБ

Обгорание контактов: Искрение при низком напряжении разрушает медные наконечники втягивающего реле
Деформация бендикса: Заедание шестерни из-за недостаточной скорости вращения вала
Ускоренный износ втулок: Вибрация при неравномерном вращении ротора разбивает посадочные места

Проблема АКБ	Воздействие на стартер	Долгосрочный эффект
Просадка напряжения ниже 9В	Перегрев обмоток, залипание щеток	Межвитковое замыкание якоря
Нестабильная зарядка	Рывки при запуске, ударные нагрузки	Разрушение зубьев бендикса и маховика
Сульфатация пластин	Недостаток пускового тока	Обгорание контактной группы замка зажигания

Особенно критичен выбор АКБ для зимней эксплуатации: при -25°C потребляемый ток стартером ГАЗ 53 достигает 500А. Батарея с заниженной реальной емкостью (указываемой недобросовестными производителями) не обеспечит необходимой мощности. Это приведет к многократным безуспешным попыткам запуска, когда стартер работает на пределе без охлаждения.

Используйте аккумуляторы с запасом пускового тока не менее 600А
Контролируйте плотность электролита перед зимой (1.27-1.29 г/см³)
Очищайте клеммы от окислов: сопротивление контакта всего 0.5 Ом снижает мощность стартера на 15%

Критерии выбора нового стартера ГАЗ 53: оригинал и аналоги

При выборе стартера для ГАЗ 53 критично оценивать совместимость с двигателем ЗМЗ-53, учитывая его специфические требования к пусковому моменту и частотным нагрузкам. Несоответствие параметров приводит к быстрому износу венца маховика, аварийным отказам системы запуска или повреждению электропроводки.

Ключевыми аспектами являются конструкция бендикса, материал щеточного узла и термостойкость обмоток, особенно при эксплуатации в условиях низких температур или повышенной влажности. Надежность контактов реле и качество шестерен напрямую влияют на ресурс узла.

Основные параметры сравнения

Мощность и крутящий момент: Оригинал гарантированно соответствует 1.5 кВт/45 Н·м. Аналоги требуют проверки паспортных данных на соответствие заводским нормативам.
Количество зубьев бендикса: Должно строго соответствовать 9 зубьям для корректного зацепления с венцом маховика.
Расположение крепежных лап: Оригинальная схема монтажа (диагональное крепление под 45°) исключает перекосы при установке.

Критерий	Оригинал (ЗЗСТ/КЗАТЭ)	Качественные аналоги
Ресурс работы	80-100 тыс. пусков	40-60 тыс. (требует проверки сертификатов)
Герметизация корпуса	Полная защита от грязи/влаги	Часто отсутствуют уплотнительные манжеты
Гарантия	24 месяца	6-12 месяцев (условия аннулируются при перегреве)

Рекомендации по аналогам: Предпочтение стоит отдавать производителям с сертифицированным соответствием ТУ 37.003.1202 (БАТЭ, Dynamo Starter). Избегайте изделий без маркировки завода-изготовителя или с толщиной медных обмоток менее 1.35 мм².

Обязательная проверка стартера перед установкой включает тест на потребляемый ток (не выше 450А при -15°C) и отсутствие биения вала. Комплектация оригинальной термостойкой заглушкой выводных контактов предотвращает окисление клемм.

Подбор стартеров повышенной мощности для зимней эксплуатации

Эксплуатация ГАЗ-53 в зимних условиях требует особого подхода к выбору стартера из-за повышенного сопротивления прокрутки холодного двигателя и загустевшего масла. Стандартные модели могут не справиться с нагрузкой, приводя к быстрому разряду АКБ и невозможности запуска.

Стартеры повышенной мощности отличаются усиленной конструкцией: обмотка статора и ротора выполняется из толстого медного провода для снижения сопротивления, используются термостойкие щетки и усиленные бендиксы. Это обеспечивает высокий крутящий момент при сохранении компактных габаритов для установки в штатное место.

Критерии выбора

Мощность: Минимум 2.2 кВт против стандартных 1.6-1.8 кВт
Тип привода: Четырехщеточная схема для увеличения КПД
Защита: Пылевлагоизоляция корпуса класса IP54
Термостойкость: Обмотки с классом изоляции H (до 180°C)

Параметр	Стандартный стартер	Усиленная версия
Частота вращения вала	120-150 об/мин	180-220 об/мин
Потребляемый ток	280-320А	350-400А
Сопротивление обмоток	0.03-0.04 Ом	0.015-0.02 Ом

При установке обязательно проверьте состояние электропроводки: сечение кабеля "массы" и "+" должно быть не менее 25 мм², клеммы - очищены от окислов. Параллельно устанавливайте АКБ емкостью от 190 А·ч с пусковым током 800-900А.

Очистка контактных площадок массы для стабильной работы

Плохой контакт массы на ГАЗ-53 приводит к просадке напряжения при запуске: стартер вращается медленно, слышны щелчки реле или полное отсутствие реакции. Основные проблемные точки – места крепления «минусового» кабеля к кузову и двигателю, особенно точка возле аккумулятора и соединение на блоке цилиндров.

Окислы, грязь и коррозия на контактных площадках создают высокое переходное сопротивление. Это вызывает нагрев соединений, потерю мощности стартера и быстрый разряд АКБ даже при исправной батарее и проводке. Регулярная очистка критична для безотказной работы в любую погоду.

Отсоедините клемму «–» от аккумулятора для исключения короткого замыкания.
Найдите точки крепления массы:
- Основной кабель от АКБ к кузову (обычно под капотом у левого лонжерона)
- Провод от кузова к блоку двигателя (часто возле стартера или ГБЦ)
Открутите крепежные болты ключом на 13 мм, снимите клеммы и кабели.
Зачистите контактные поверхности:
- Клеммы и болты – металлической щеткой или наждачной бумагой (зерно P120-P240)
- Площадки на кузове/двигателе – до блеска, удаляя ржавчину и краску
Обезжирьте контакты уайт-спиритом или бензином «Калоша».
Нанесите токопроводящую смазку (типа LIQUI MOL Kupfer-Spray) на площадки и болты.
Надежно затяните соединения, исключая люфт. Проверьте целостность проводов.

Важно: после очистки проверьте падение напряжения на массовых проводах при запуске (мультиметром между «минусом» АКБ и двигателем). Показания выше 0.5 В требуют повторной проверки контактов или замены кабелей.

Использование теплозащитных экранов для продления срока службы

Перегрев стартера ГАЗ-53 от близко расположенного выпускного коллектора – распространённая причина выхода из строя втягивающего реле и обмоток. Высокие температуры ускоряют окисление контактов, деградацию изоляции и загустение смазки в механизме привода.

Теплозащитные экраны из нержавеющей стали или алюминия создают физический барьер между стартером и источником тепла. Они отражают инфракрасное излучение и обеспечивают конвекционный отвод тепла за счёт перфорации или рёбер жёсткости, снижая рабочую температуру узла на 30-50%.

Ключевые эффекты применения экранов

Защита обмоток: предотвращает пересыхание лаковой изоляции и межвитковые замыкания
Сохранение смазки: поддерживает оптимальную вязкость в бендиксе и шестернях привода
Стабильность реле: исключает спекание контактов и залипание сердечника втягивающего устройства
Предотвращение коррозии: снижает термоудары, ведущие к растрескиванию корпуса

Правила эксплуатации стартера зимой: предпусковой прогрев и ограничения

Зимняя эксплуатация стартера ГАЗ 53 требует особого внимания из-за повышенных нагрузок на электросистему и механические компоненты. Низкие температуры приводят к загустению моторного масла и снижению эффективности аккумулятора, что создает критически высокое сопротивление при запуске.

Без предварительной подготовки длительная прокрутка коленвала может вызвать перегрев обмоток стартера, оплавление контактов или деформацию бендикса. Особенно уязвимы модели с изношенными щеточными узлами – их ресурс при -20°С сокращается в 2-3 раза по сравнению с летним периодом.

Ключевые правила эксплуатации

Предпусковой прогрев обязателен
- Включайте ближний свет на 30-60 секунд для "разогрева" аккумулятора
- Выжимайте сцепление для снижения нагрузки на стартер
- Используйте предпусковые подогреватели (например, ПЖД-30) при -15°С и ниже

Жесткие ограничения по времени работы

Температура	Макс. время прокрутки	Интервал между попытками
От 0°С до -10°С	10 сек	60 сек
От -11°С до -25°С	8 сек	90 сек
Ниже -25°С	5 сек	120 сек

Запрещенные действия
- Подача напряжения стартера при работающем двигателе
- Использование пусковых жидкостей без отключения стартера
- Попытки запуска с разряженным АКБ (< 75% заряда)

После неудачного запуска всегда проверяйте температуру корпуса стартера рукой. Сильный нагрев требует 10-15 минутного перерыва для остывания. При частых срабатываниях защиты реле рекомендуют демонтировать узел для чистки втягивающего контактов.

Профилактические мероприятия по обслуживанию стартера каждые 20 000 км

Проверьте надежность крепления стартера к картеру сцепления, подтягивая крепежные болты динамометрическим ключом (момент 32-41 Н·м). Осмотрите корпус на предмет трещин и повреждений, особое внимание уделив местам соединения с блоком цилиндров.

Очистите контактные поверхности стартера и силовых проводов металлической щеткой. Проверьте целостность электропроводки – изоляция не должна иметь оплавлений или перетертостей. Затяните клеммы на втягивающем реле и силовом кабеле от аккумулятора.

Порядок обслуживания электрических компонентов

Снятие стартера: Отсоедините минусовую клемму АКБ, снимите защитный кожух (при наличии), демонтируйте силовые провода
Чистка коллектора: Обработайте латунные пластины якоря наждачной бумагой нулевкой для удаления нагара
Диагностика щеток: Замерьте остаточную длину щеток (минимум 12 мм), при критическом износе замените щеткодержатель в сборе
Смазка втулок: Капните 2-3 капли моторного масла в переднюю и заднюю бронзовые втулки ротора

Контролируемый параметр	Нормативное значение
Сопротивление обмоток статора	0,05-0,1 Ом
Ход бендикса при подаче 12В	10-13 мм
Потребляемый ток (холостой ход)	≤ 75 А

Проверьте работу втягивающего реле: при подаче 12 В от АКБ должен четко слышаться щелчок, а шестерня бендикса мгновенно выдвигаться. Смажьте приводную вилку и вал якоря графитовой смазкой, избегая попадания состава на контакты.

После сборки выполните тестовый запуск двигателя. Стартер должен крутить коленвал без задержек, рывков и посторонних шумов. При появлении скрежета или запаха гари немедленно прекратите эксплуатацию.

Тестеры для профессиональной диагностики стартеров в гаражных условиях

Для точной оценки состояния стартера ГАЗ 53 требуются специализированные приборы, способные имитировать реальные нагрузки и фиксировать ключевые параметры. Простого визуального осмотра или "прозвонки" мультиметром часто недостаточно для выявления скрытых дефектов обмоток, коллектора или втягивающего реле.

Профессиональные тестеры стартеров обеспечивают комплексную проверку без демонтажа узла с автомобиля. Они подключаются напрямую к силовым клеммам и цепи управления, позволяя безопасно проверить работу стартера под нагрузкой в условиях, максимально приближенных к реальным.

Ключевые функции и возможности тестеров

Измерение пускового тока: Фиксация пиковых и рабочих значений потребляемого тока для выявления замыканий обмоток или механических заклиниваний.
Контроль напряжения: Мониторинг просадки напряжения на клеммах стартера и АКБ при запуске для оценки состояния проводки и контактов.
Проверка скорости вращения: Замер оборотов бендикса через датчик или анализ ЭДС для оценки износа щеток, коллектора или подшипников.
Тест втягивающего реле: Отдельная диагностика срабатывания и удержания обмоток реле, проверка контактной группы на подгорание.

Параметр	Норма для ГАЗ 53	Признак неисправности
Ток холостого хода	65-90 А	>100 А (заклинивание, замыкание)
Падение напряжения	<0.5 В	>1 В (плохие контакты, коррозия)
Обороты под нагрузкой	1200-1500 об/мин	<1000 об/мин (износ щеток, низкое напряжение)

Современные тестеры оснащаются памятью для записи параметров, цветными дисплеями с графиками и возможностью подключения к ПК. Для гаражного использования оптимальны компактные модели с автономным питанием, например:

Переносные анализаторы типа SUN VAT-45
Цифровые мультиметры с токовыми клещами (600А+)
Специализированные стенды MSG или Autoelectric PRO

Регулярная диагностика тестером продлевает ресурс стартера ГАЗ 53, предотвращает внезапные отказы и позволяет точно локализовать проблему - будь то износ самого узла, слабое напряжение АКБ или высокое сопротивление в силовой цепи.

Когда выгоднее ремонтировать стартер вместо покупки нового

Ремонт стартера ГАЗ 53 экономически оправдан при локальных неисправностях, когда основные компоненты сохраняют работоспособность. Замена отдельных изношенных деталей обходится значительно дешевле приобретения нового узла, особенно учитывая простоту конструкции и доступность запчастей для советских моделей.

Критически важно оценить характер поломки: если повреждения затрагивают только легко заменяемые элементы, восстановление будет эффективным. При серьезных дефектах сердечника, обмотки или корпуса разумнее рассмотреть покупку. Решение принимается после диагностики и сравнения стоимости ремонта с ценой качественного аналога.

Конкретные случаи для ремонта

Износ щеточного узла - замена графитовых щеток восстанавливает контакт и стоит до 5% от цены нового стартера
Залипание втягивающего реле - чистка контактов или установка ремкомплекта решает проблему в 80% случаев
Деформация приводной вилки - недорогая стальная деталь легко меняется без специнструмента
Износ втулок - установка бронзовых втулок продлевает ресурс на 60-70% от нового агрегата
Окисление контактов - механическая очистка и обработка смазкой занимает 20-30 минут

Критерий	Ремонт	Замена
Средняя стоимость	800-1500 ₽	3500-6000 ₽
Время простоя	2-4 часа	1-3 дня (с поиском)
Ресурс после вмешательства	70-90% от нового	100%
Риск приобретения контрафакта	Отсутствует	Высокий для рынка

Оптимально выбирать ремонт при возрасте стартера до 7 лет и отсутствии коррозии корпуса. Если восстановление превышает 40% стоимости оригинального нового стартера – инвестиции в замену становятся целесообразными. Для машин с пробегом свыше 300 тыс. км рекомендуется предварительная проверка состояния коленвала и маховика.

Стартер ГАЗ 53 в сравнении с современными аналогами: плюсы и минусы

Конструкция стартера ГАЗ 53 отличается архаичной, но проверенной временем простотой. Он использует классический электродвигатель прямого действия с бендиксом и втягивающим реле, без сложной электроники. Механическая прочность компонентов и ремонтопригодность стали визитной карточкой этого узла.

Современные стартеры для грузовиков оснащаются редукторными механизмами, системами плавного пуска и интегрированной защитой. Они проектируются с применением легких сплавов и компактных высокооборотных двигателей, что существенно меняет эксплуатационные параметры.

Преимущества стартера ГАЗ 53:

Исключительная ремонтопригодность: замена щеток, втулок или бендикса выполняется в гаражных условиях
Доступность запчастей и низкая стоимость комплектующих
Устойчивость к перепадам температур и загрязнениям
Проверенная надежность при работе с изношенными двигателями

Недостатки в сравнении с современными моделями:

Значительный вес (до 40% тяжелее редукторных аналогов)
Повышенное энергопотребление при запуске
Отсутствие защит от "холодного пуска" и блокировки при повторном включении
Ограниченный ресурс втулок и коллектора

Критерий	Стартер ГАЗ 53	Современные аналоги
Срок службы	150-200 тыс. км	300-400 тыс. км
Ток холодной прокрутки	600-800 А	350-500 А
Стоимость восстановления	30-40% от нового	70-90% от нового

Список источников

При подготовке материала о стартере ГАЗ-53 использовалась техническая литература и экспертные данные, посвященные устройству и обслуживанию советских автомобильных систем. Эти источники содержат детальную информацию о конструкции, принципах работы и типовых неисправностях стартерных механизмов.

Особое внимание уделялось официальной документации производителя и практическим руководствам по ремонту, обеспечивающим точность технических описаний и рекомендаций по эксплуатации узла в различных условиях.

Руководство по ремонту и техническому обслуживанию ГАЗ-53 (издательство "Транспорт")
Глава "Электрооборудование автомобилей" из учебника Устройство и эксплуатация автотранспорта под редакцией А.С. Иванова
Технический бюллетень НИИ автомобильного электрооборудования: Диагностика стартеров грузовых автомобилей классических моделей
Сборник статей Опыт эксплуатации советской автотехники в экстремальных условиях (раздел "Система пуска двигателя")
Каталог деталей и сборочных единиц ГАЗ-53 (официальное издание Горьковского автозавода)
Методическое пособие для СПО: Типовые неисправности стартеров и способы их устранения
