Стойки стабилизатора Ford Focus 2 - диагностика, поломки, замена

Статья обновлена: 18.08.2025

Стабилизация кузова при движении – критически важный аспект безопасности и комфорта в Ford Focus II. Центральную роль в этой системе играют стойки стабилизатора, соединяющие упругий элемент подвески с поворотными кулаками или рычагами.

Со временем эти компоненты неизбежно изнашиваются, приводя к ухудшению управляемости и появлению характерных признаков неисправности. Своевременная диагностика состояния стоек, точное определение симптомов выхода их из строя и грамотная замена – ключевые темы данной статьи.

Понимание конструкции, принципа работы и типичных "болезней" стоек стабилизатора позволит владельцам Focus 2 эффективно поддерживать оптимальные характеристики подвески, избегая дорогостоящего ремонта смежных узлов.

Визуальная диагностика состояния стоек: пошаговый алгоритм

Визуальный осмотр – первый и обязательный этап диагностики состояния стоек стабилизатора. Он позволяет выявить явные признаки износа или повреждения без демонтажа деталей. Регулярная проверка помогает своевременно обнаружить проблему.

Для проведения осмотра потребуется доступ к колесным аркам автомобиля. Установите Ford Focus 2 на смотровую яму, эстакаду или поднимите на подъемнике, обеспечив безопасность. Обязательно зафиксируйте автомобиль стояночным тормозом и противооткатными башмаками.

Алгоритм визуального осмотра

1. Осмотр пыльников и корпуса стойки:

Внимательно осмотрите резиновые пыльники (чехлы) на обоих концах каждой стойки стабилизатора.
Критичные признаки:
- Разрывы, трещины, надрывы резины пыльника.
- Отслоение пыльника от корпуса стойки или шарового пальца.
- Отсутствие пыльника (полное или частичное).
Проверьте корпус стойки на предмет видимых механических повреждений (вмятины, сильные потертости, искривление).

2. Поиск следов смазки и коррозии:

Ищите масляные потёки или забрызгивания в области шаровых шарниров стойки (под пыльниками).
Наличие смазки снаружи указывает на разрыв внутреннего сальника шарового пальца и утечку смазки.
Осмотрите металлические части стойки (особенно резьбовые соединения и корпус шарового пальца) на предмет сильной коррозии или ржавчины, которая может ослабить деталь.

3. Проверка на люфт (с помощником):

Попросите помощника сесть в салон автомобиля.
Помощник должен энергично раскачивать рулевое колесо из стороны в сторону (примерно на 1/4 оборота в каждую сторону от центрального положения), создавая переменную нагрузку на подвеску и стабилизатор.
В это время вы, находясь у колеса, возьмитесь рукой за корпус стойки стабилизатора.
Критичные признаки:
- Чувствуется явный стук или щелчки внутри стойки при изменении направления нагрузки.
- Визуально наблюдается свободный ход (люфт) шарового пальца в корпусе или между штоком и корпусом (для стоек с резьбовыми втулками).
- Слышен скрип или хруст из области шарниров.

4. Осмотр точек крепления и смежных элементов:

Проверьте состояние гаек и болтов крепления стойки к стабилизатору и к рычагу подвески/стойке амортизатора. Убедитесь в отсутствии их сильной коррозии или деформации.
Оцените состояние резиновых втулок стабилизатора в местах его крепления к кузову/подрамнику. Их износ (расслоение, трещины, разрушение) также влияет на работу всей системы стабилизатора и может маскировать или усугублять проблемы со стойками.
Убедитесь, что стойка не имеет деформации и установлена правильно, без перекосов.

Типичные визуальные признаки неисправности стоек стабилизатора:

Признак	О чем говорит
Поврежденный (порванный, отсутствующий) пыльник	Приводит к быстрому загрязнению и износу шарнира, требует замены стойки.
Подтёки смазки на корпусе/шаровом пальце	Указывает на разгерметизацию шарнира и потерю смазки - стойка скоро выйдет из строя.
Видимый люфт шарового пальца или штока	Прямое свидетельство критического износа шарнира или резьбового соединения.
Стук/щелчки при раскачке руля	Характерный симптом изношенного шарнира стойки стабилизатора.
Сильная коррозия корпуса или резьбы	Может привести к разрушению детали или проблемам при откручивании.

Тест-драйв для выявления стука в стойках стабилизатора

Проверка стоек стабилизатора на тест-драйве требует специфичных условий дорожного покрытия и маневров. Цель – спровоцировать характерные стуки при работе подвески, которые проявляются при вертикальных колебаниях колес или скручивании кузова.

Имитируйте нагрузки на стабилизатор, используя неровности и резкие перекладки. Ключевые признаки неисправности – отчетливые металлические удары в передней/задней подвеске ("тук-тук"), синхронизированные с проездом препятствий.

Порядок действий на тест-драйве

Выбор локации: Найдите участок дороги с:
- Частыми мелкими выбоинами ("гребенка")
- Лежачими полицейскими или резкими перепадами высоты
- Поворотом с колейностью или ухабами
Провоцирующие маневры:
- Проезд неровностей на скорости 20-40 км/ч под углом (одно колесo попадает на препятствие раньше)
- Резкая "перекладка": змейка между конусами/разметкой или S-образный поворот со сменой направления на 60-80% от предельной скорости
- Торможение в повороте с одновременным наездом на кочку
Акустическая диагностика:
- Опустите стекла, выключите музыку/кондиционер
- Прислушивайтесь к зоне колес: стук спереди – признак износа передних стоек, сзади – задних
- Попросите пассажира локализовать звук

Тип нагрузки	Характер стука	Ошибки диагностики
Проезд "лежачего полицейского"	Одиночный удар при наезде и съезде	ШРУС (проявляется при повороте с вывернутыми колесами)
Движение по "гребенке"	Многократные частые щелчки	Износ сайлентблоков рычагов (стук глуше, без металлического звона)
Резкая перекладка	Двойной удар при крене кузова	Лопнувшие пружины (дополнительный скрежет)

Важно: При диагностике на подъемнике стук может не проявляться – стойки требуют нагрузки в движении. После выявления симптомов обязательна визуальная проверка: люфт в шарнирах, трещины на пыльниках, подтеки масла на теле стойки.

Необходимые инструменты для замены стоек своими руками

Для самостоятельной замены стоек стабилизатора на Ford Focus 2 требуется подготовить минимальный набор инструментов. Работы проводятся на поднятом автомобиле с демонтированными колесами, что обеспечивает доступ к крепежным элементам.

Обязательно используйте страховочные подставки при подъеме домкратом. Замена выполняется парно на обеих сторонах оси для равномерной работы подвески.

Список инструментов и расходников

Головки и ключи: Торцевая головка на 18 мм с воротком, накидной ключ на 18 мм
Домкрат: Гидравлический или винтовой для подъема автомобиля
Подставки страховочные (2 шт.) для фиксации авто в поднятом состоянии
Съемник шаровых опор или монтировка для разъединения шарнира стойки
Молоток: Для легкого простукивания соединений
WD-40 или аналоги: Обработка закисших резьбовых соединений

Расходные материалы	Количество
Новые стойки стабилизатора	2 шт. (оригинал или качественный аналог)
Графитовая смазка	1 тюбик (для обработки пальцев шарниров)

Рекомендуется иметь динамометрический ключ для точного затягивания гаек с усилием 35-45 Нм. При отсутствии съемника используйте монтажную лопатку, но действуйте аккуратно во избежание повреждения пыльников.

Демонтаж изношенных стоек стабилизатора на передней оси

Перед началом работ подготовьте автомобиль: установите на ровную поверхность, зафиксируйте колёса противооткатными башмаками, поднимите переднюю часть домкратом и закрепите на надёжных подставках. Снимите соответствующие колёса для доступа к узлу подвески.

Тщательно очистите резьбовые соединения стоек стабилизатора и прилегающие зоны от грязи. Обработайте крепёж проникающей смазкой WD-40 за 10-15 минут до откручивания для предотвращения срыва граней.

Последовательность работ

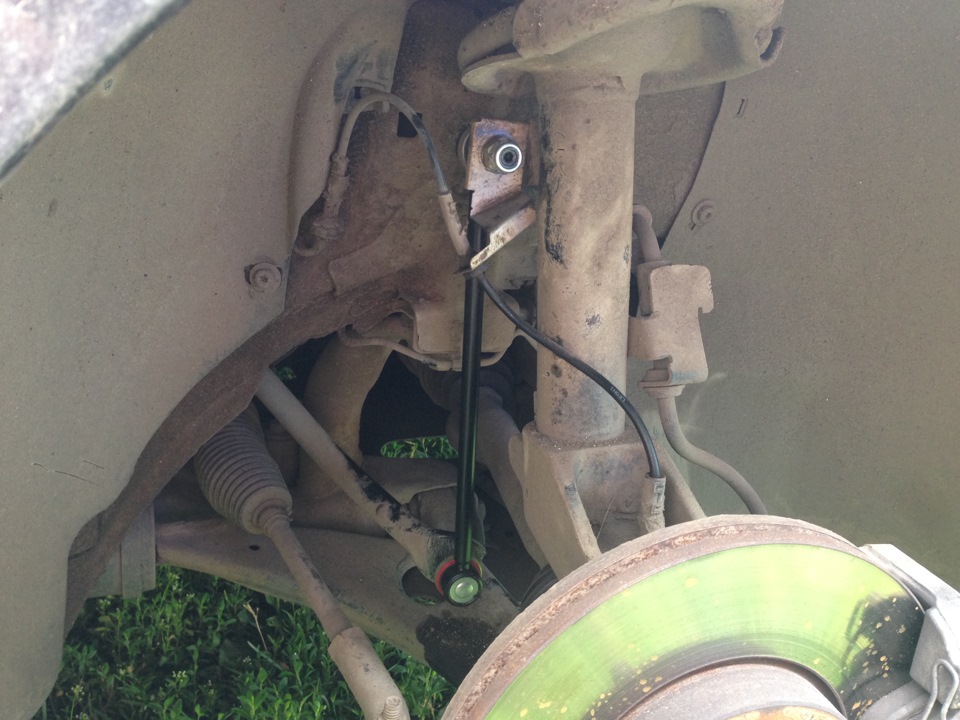

Определите точки крепления: Найдите два крепления стойки – к поворотному кулаку снизу и к стабилизатору сверху (либо к рычагу подвески, в зависимости от конструкции).
Выбейте пальцы крепления:
- Используйте молоток и подходящую оправку для выбивания нижнего пальца из поворотного кулака
- Аналогично освободите верхний палец из кронштейна стабилизатора
Открутите гайки (если применимо): При наличии резьбовых соединений:
- Удерживайте палец стойки шестигранником под ключ
- Сорвите контргайки накидным ключом на 17-19 мм
Извлеките стойку: После снятия крепежа аккуратно выведите пальцы из посадочных мест и извлеките деталь вниз. При закисании аккуратно пошатывайте стойку монтировкой.

Критические моменты

Опасность	Меры предосторожности
Срыв резьбы	Не применять избыточное усилие без предварительной обработки смазкой
Повреждение пыльников	Контролировать положение монтировки при демонтаже
Деформация стабилизатора	Не допускать его провисания – подоприте деревянным бруском

После демонтажа очистите посадочные гнёзда от коррозии и грязи. Проверьте состояние втулок стабилизатора и пыльников рулевых наконечников – их повреждение потребует замены. Изношенные стойки меняйте только попарно на одной оси.

Установка новых стоек: ключевые моменты монтажа

Перед началом работ убедитесь в наличии всех необходимых инструментов: ключи (чаще всего на 15-18 мм), торцевая головка для крепления к ступице, монтировка, домкрат с подставками. Обязательно обработайте резьбовые соединения проникающей смазкой за 10-15 минут до демонтажа – это упростит откручивание закипевших гаек.

Снимите колесо и визуально определите точки крепления стойки к поворотному кулаку и стабилизатору. При демонтаже старой стойки фиксируйте шток стойки ключом во избежание проворачивания. Резьбу в отверстиях поворотного кулака очистите металлической щеткой от грязи и окислов.

Последовательность монтажа

Установите нижнюю часть стойки в проушину стабилизатора, совместив монтажное отверстие
Вставьте болт крепления к кулаку через проушину стойки и ступичный узел
Наживите гайку крепления к кулаку на 2-3 оборота без затяжки
Затяните нижнее крепление к стабилизатору с моментом 35-45 Нм (точное значение уточняйте в мануале)
Окончательно затяните верхнюю гайку крепления к кулаку динамометрическим ключом до 60-85 Нм

Критические ошибки:

Затяжка соединений на весу без нагрузки на подвеску
Использование ударного инструмента для финальной затяжки
Перекос резиновых втулок при установке
Отсутствие контроля момента затяжки

Элемент	Тип крепежа	Момент затяжки (Нм)*
Крепление к стабилизатору	Болт с гайкой	35-45
Крепление к кулаку	Болт/шпилька с гайкой	60-85

*Значения могут отличаться для модификаций 1.6/1.8/2.0 и версий ST

После монтажа опустите автомобиль и прокачайте подвеску раскачиванием кузова. Проверьте отсутствие стуков на неровностях и уровень положения колес. Обязательно выполните развал-схождение в течение 500 км пробега – изменение геометрии точек крепления влияет на углы установки колес.

Контрольная проверка после замены стоек стабилизатора

После установки новых стоек стабилизатора на Ford Focus 2 выполните комплексную проверку для подтверждения корректности работы и исключения ошибок монтажа. Уделите внимание визуальному осмотру, тестированию в статике и динамике, а также контролю сопряженных узлов.

Начинайте диагностику сразу после завершения работ, избегая агрессивного вождения до подтверждения исправности. Используйте ровную площадку с твердым покрытием и эстакаду/подъемник для доступа к подвеске.

Ключевые этапы проверки

Визуальный контроль:

Убедитесь в правильной затяжке всех резьбовых соединений (ступичная гайка, крепление к стабилизатору и рычагу) с соблюдением момента, указанного производителем.
Проверьте отсутствие контакта стоек с элементами кузова, тормозными магистралями или ABS-проводами.
Исключите перекосы втулок стабилизатора и деформацию пыльников.

Статическое тестирование:

Резко нажмите на каждый угол автомобиля 2-3 раза, раскачивая кузов. Отпустите и наблюдайте за демпфированием – отсутствие "отдачи" свидетельствует о нормальной работе.
Покачайте рулевое колесо при работающем двигателе. Стуки или люфт в передней части – признаки недотяжки или брака детали.

Динамические испытания:

Проведите тест-драйв на малой скорости (20-40 км/ч):
- Проезжайте "лежачих полицейских" под прямым углом – посторонние шумы (стук, скрип) недопустимы.
- Выполните змейку с небольшим радиусом – крены должны быть плавными без задержек.
На трассе (60-80 км/ч):
- Оцените устойчивость в поворотах – исчезновение "валкости" подтверждает эффективность замены.
- Проверьте реакцию на переставку (резкий маневр) – автомобиль должен быстро стабилизироваться.

Контроль смежных систем:

Узел	Параметр проверки
ШРУСы и приводы	Отсутствие вибрации при разгоне
Рулевое управление	Равномерное усилие на руле, самовозврат
Развал-схождение	Прямолинейное движение без увода

При обнаружении стуков, вибрации или ухудшения управляемости немедленно прекратите эксплуатацию. Повторно проверьте затяжку крепежа и целостность новых стоек – часто причиной является заводской дефект или ошибка установки.
