Топливный фильтр в дизельных двигателях Cummins для автомобилей ГАЗель играет критическую роль в защите силового агрегата.

Элемент предотвращает попадание абразивных частиц, воды и других загрязнений в прецизионные компоненты топливной системы.

Конструкция фильтра учитывает особенности работы двигателей Cummins ISF и специфику эксплуатации коммерческого транспорта.

От своевременной замены расходника напрямую зависит ресурс форсунок, ТНВД и стабильность работы мотора.

Разновидности фильтров для двигателей Cummins на Газелях

Фильтры для двигателей Cummins на автомобилях Газель классифицируются по нескольким ключевым параметрам: степени очистки, конструктивному исполнению и специфическим особенностям применения. Каждый тип предназначен для решения конкретных задач в топливной системе, обеспечивая защиту от различных видов загрязнений.

Особое значение имеет разделение по месту установки и совместимости с модификациями двигателей ISF 2.8/3.8. Производители предлагают как оригинальные решения Cummins, так и адаптированные аналоги от ведущих брендов фильтрации.

Критерий	Тип фильтра	Особенности
Степень очистки	Предварительной очистки (грубой)	Задерживает частицы от 100 мкм, устанавливается перед топливным насосом
Степень очистки	Основной очистки (тонкой)	Фильтрация до 5-10 мкм, защищает форсунки и ТНВД
Конструкция	Разборные (со сменным картриджем)	Многоразовый корпус, экономичная замена элемента
Конструкция	Неразборные (патронные)	Полная герметичность, замена модуля целиком
Специфика применения	С подогревом	Встроенный термоэлемент против парафинизации зимой
Специфика применения	С водоотделителем	Дополнительная камера для конденсата с датчиком воды

1. Фильтры грубой очистки:
   • Сетчатые металлические - для первичной задержки крупных фракций
   • Пластинчатые отстойники - с функцией отделения воды
2. Фильтры тонкой очистки:
   • Бумажные гофрированные - стандартное исполнение
   • Многослойные синтетические - увеличенный ресурс и эффективность

Ключевые производители

• Cummins Fleetguard - оригинальные системы с гарантией совместимости
• Baldwin - усиленные варианты для российского топлива
• MANN-FILTER - термостойкие модели с точным калиброванием

Конструкция корпуса и герметизирующие элементы

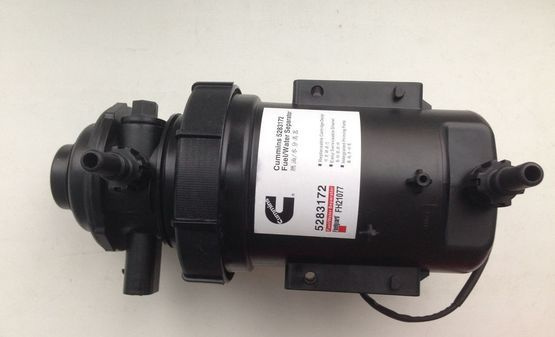

Корпус топливного фильтра для двигателей Cummins на Газели представляет собой цилиндрический металлический стакан, чаще всего изготовленный из оцинкованной стали или алюминиевого сплава. Он рассчитан на высокое рабочее давление топливной системы Common Rail и имеет резьбовое горловину для надежного крепления фильтрующего элемента внутри. Верхняя часть корпуса закрывается стальной штампованной крышкой сложной формы, интегрирующей входные и выходные топливные штуцеры, а также клапан спуска воздуха.

Герметичность узла обеспечивается несколькими ключевыми элементами. Основную роль играет резиновое уплотнительное кольцо круглого сечения (O-ring), установленное в канавке на крышке корпуса и прижимаемое к торцу стакана при затяжке. Дополнительные уплотнения применяются на всех резьбовых соединениях: штуцерах для подвода/отвода топлива, датчике воды и клапане слива отстоя. Эти уплотнения выполняются в виде медных шайб, фторопластовых колец или резиновых манжет, предотвращающих утечки под давлением и проникновение воздуха.

Ключевые особенности конструкции

• Компактная вертикальная компоновка: Позволяет удобно разместить фильтр в подкапотном пространстве и минимизирует длину топливных магистратур.
• Центральный прижимной болт: Проходящий через крышку болт обеспечивает равномерное прижатие фильтрующего элемента к уплотнению и герметизацию по периметру.
• Встроенный клапан воздуха: Ручной винтовой клапан в верхней части крышки предназначен для удаления воздушных пробок после замены элемента или обслуживания системы.
• Датчик воды с сигнальным выводом: Поплавковый датчик в донной части корпуса предупреждает о скоплении критического объема воды в отстойнике.

Элемент корпуса	Материал	Функция герметизации
Основное уплотнение (крышка-стакан)	Морозостойкая резина (NBR)	Герметизация основного соединения под давлением
Штуцеры топливопроводов	Медь/Фторопласт	Предотвращение утечек на резьбовых соединениях
Пробка отстойника	Резиновое кольцо	Герметичное закрытие сливного отверстия

Фильтрующий материал и степень очистки топлива

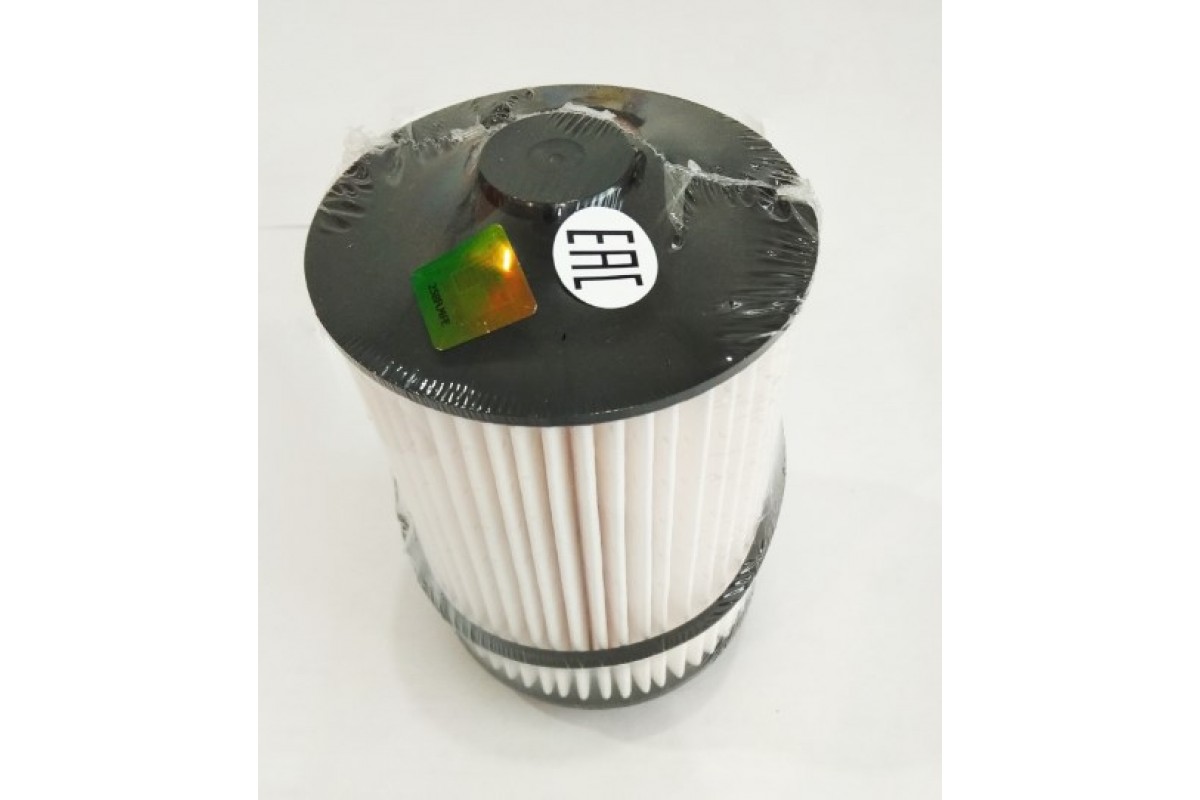

Фильтрующий элемент топливного фильтра для двигателя Cummins на Газели изготавливается из высокопористой целлюлозной бумаги или синтетического микроволокна. Материал пропитан специальной фенольной смолой для придания гидрофобных свойств, что обеспечивает эффективное отделение воды от дизельного топлива. Многослойная структура с градиентной плотностью позволяет последовательно задерживать загрязнения разного размера.

Степень очистки достигает 3-5 микрон (мкм), что соответствует стандартам Cummins Filtration для защиты прецизионных компонентов системы Common Rail. Фильтр задерживает 98.7% механических примесей, включая абразивные частицы металла, песка и смолистых отложений. Ключевой особенностью является сочетание коалесцирующего слоя для агрегации мельчайших капель воды и сепарационной зоны для их последующего отвода в отстойник.

Характеристика	Параметр	Назначение
Тонкость фильтрации	3-5 мкм	Защита форсунок и ТНВД
Эффективность очистки	98.7%	Предотвращение износа
Водоотделяющая способность	93%	Защита от коррозии

Конструктивные особенности

• Двухступенчатая фильтрация: предварительная грубая очистка (30-50 мкм) и основная тонкая очистка
• Противодренажный клапан: предотвращает осушение системы при выключении двигателя
• Термостойкий корпус: выдерживает температуру топлива до +125°C

1. Синтетические материалы обеспечивают увеличенный срок службы – до 30 000 км
2. Целлюлозные элементы имеют меньшую стоимость, но требуют замены каждые 15 000 км
3. Все варианты совместимы с дизельным топливом стандарта Евро-4/5

Важно: использование неоригинальных фильтров со степенью очистки выше 5 мкм приводит к преждевременному выходу из строя плунжерных пар ТНВД. Герметичность соединений обеспечивается уплотнительными кольцами из бутадиен-нитрильного каучука (NBR), устойчивого к биодизельным смесям.

Тип соединения: особенности топливных магистралей

Топливные магистрали двигателя Cummins на Газели используют преимущественно резьбовые соединения с коническими уплотнениями или уплотнительными кольцами. Это обеспечивает герметичность при высоком давлении в системе Common Rail, достигающем 1600-2000 бар. Каждое соединение требует точной затяжки с соблюдением регламентированного момента во избежание деформации элементов.

Конструкция включает стальные трубки высокого давления с накатными гайками и конусными штуцерами, а на участках между рамой и двигателем применяются гибкие армированные шланги. Последние оснащаются быстросъёмными фитингами типа "push-to-connect" для удобства обслуживания. Все соединения проектируются с учётом вибрационных нагрузок и перепадов температур.

Ключевые особенности соединений

Тип соединения	Конструкция	Расположение	Требования
Резьбовое	Стальные трубки с конусными штуцерами, медные шайбы/уплотнительные кольца	Топливная рампа, форсунки, ТНВД	Момент затяжки 25-30 Н·м, запрет перетяжки
Быстросъёмное	Фитинги с цанговыми зажимами и резиновыми уплотнениями	Вход/выход фильтра, гибкие подводы	Контроль фиксации фиксаторов, замена уплотнений при ТО
Фланцевое	Плоские уплотнения с болтовым креплением	Соединение ТНВД с рампой	Равномерная затяжка крестовым методом

Критически важны чистота стыкуемых поверхностей и использование оригинальных уплотнителей. Повреждение конусных поверхностей или перекос при монтаже приводят к микропротечкам, падению давления и нарушению работы двигателя. При замене фильтра обязательна установка новых колец и шайб из комплекта.

Расположение топливного фильтра в моторном отсеке Газели с двигателем Cummins

Топливный фильтр тонкой очистки на двигателе Cummins ISF 2.8 устанавливается в передней части моторного отсека Газели, со стороны водителя. Он зафиксирован на металлическом кронштейне, который крепится к кузову или раме в зоне левого лонжерона. Это обеспечивает защиту от вибраций и механических повреждений при эксплуатации.

Элемент расположен вертикально, между аккумуляторной батареей и блоком предохранителей, что гарантирует удобный доступ для обслуживания без демонтажа других узлов. Входной и выходной топливопроводы подсоединены к верхней части корпуса фильтра, а в нижней секции размещен датчик воды с дренажным клапаном для ручного слива конденсата.

Ключевые ориентиры для идентификации:

• Боковая позиция: левая сторона моторного отсека (по ходу движения)
• Высота установки: уровень средней линии двигателя
• Соседние компоненты:
  • Справа: корпус воздушного фильтра
  • Сзади: аккумуляторная батарея
  • Снизу: элементы рулевого механизма

Характеристика	Описание
Тип крепления	Стальной хомут с болтовой фиксацией
Визуальные признаки	Металлический цилиндр с резьбовой крышкой, диаметр 90-100 мм
Особенности подключения	Топливные шланги закреплены пластиковыми фиксаторами

Рабочий ресурс фильтра в городском режиме

Заявленный производителем ресурс топливного фильтра для двигателя Cummins на Газели (обычно 20 000 - 30 000 км или 1 год) является усредненным показателем, полученным в контролируемых условиях испытаний. Однако при эксплуатации автомобиля преимущественно в городском цикле реальный срок службы фильтра часто оказывается существенно меньше номинального.

Городской режим характеризуется частыми остановками и запусками двигателя, движением на низких оборотах, короткими поездками, когда двигатель не успевает выйти на оптимальный температурный режим. Это способствует повышенному образованию конденсата в топливном баке, особенно в холодное время года. Конденсат смешивается с топливом и попадает в фильтр, ускоряя его загрязнение и снижая эффективность сепарации воды.

Факторы, снижающие ресурс в городе:

Основными причинами сокращения межсервисного интервала замены фильтра при городской эксплуатации являются:

• Качество топлива: Заправки на разных АЗС, особенно неизвестных или с сомнительной репутацией, повышают риск заправки топливом с повышенным содержанием механических примесей, воды, парафинов (зимой) и агрессивных присадок.
• Режим эксплуатации:
  • Частые холодные пуски и короткие поездки не позволяют системе эффективно испарять конденсат из бака.
  • Движение на низких оборотах снижает давление в топливной магистрали и скорость протекания топлива через фильтр, способствуя более быстрому забиванию пор фильтрующего элемента.
• Состояние топливной системы: Старые топливные баки (особенно металлические) более подвержены коррозии изнутри, что является дополнительным источником загрязнений. Износ топливного насоса также может создавать мелкую металлическую стружку.
• Климатические условия: Высокая влажность и перепады температур усугубляют проблему конденсации воды в баке.

Фактор	Влияние на ресурс фильтра
Низкое качество топлива	Сильное сокращение (до 50% и более от нормы)
Преимущественно короткие поездки (<20 мин)	Значительное сокращение
Старый/корродированный бак	Значительное сокращение
Эксплуатация в холодный/влажный сезон	Сокращение

Рекомендации для городского режима: Строго ориентироваться на заявленный производителем ресурс в городе нельзя. Необходимо:

1. Контролировать состояние фильтра: Регулярно проверяйте наличие воды в отстойнике фильтра (если конструкция предусматривает слив) и визуально оценивайте состояние корпуса и уплотнений.
2. Учитывать симптомы: Признаками забитого фильтра являются затрудненный пуск, потеря мощности, особенно на подъем или при разгоне, плавающие обороты холостого хода, повышенная дымность выхлопа.
3. Сокращать интервал замены: Практика показывает, что в тяжелых городских условиях ресурс может составлять всего 10 000 - 15 000 км. Оптимально менять фильтр не реже чем раз в год или каждые 15 000 км, а при частом использовании некачественного топлива или появлении симптомов - еще чаще.
4. Заправляться на проверенных АЗС: Минимизируйте риски, связанные с качеством топлива.

Игнорирование необходимости более частой замены в городе приводит к критическому снижению пропускной способности фильтра. Это вызывает работу двигателя под повышенной нагрузкой из-за нехватки топлива, ускоренный износ топливного насоса высокого давления (ТНВД) и форсунок, вплоть до их выхода из строя, что влечет за собой дорогостоящий ремонт.

Регламентированные интервалы замены по нормам

Производитель двигателя Cummins для моделей ISF 2.8 устанавливает строгие интервалы замены топливного фильтра, являющиеся обязательными для поддержания гарантии и оптимальной работы силового агрегата. Основной регламент замены составляет 15 000 километров пробега или один раз в 6 месяцев – в зависимости от того, что наступит раньше.

Этот базовый интервал актуален при эксплуатации автомобиля на качественном дизельном топливе (соответствующем ГОСТ Р 32511-2013/EN 590) в стандартных условиях. Завод-изготовитель ГАЗ в своих официальных сервисных рекомендациях для Газель Next/Business с двигателем Cummins полностью подтверждает данные сроки обслуживания топливной системы.

Корректировки интервалов в зависимости от условий

Следующие факторы требуют сокращения межсервисного интервала замены топливного фильтра:

• Эксплуатация на топливе сомнительного качества (включая суррогаты, летнее топливо зимой)
• Постоянная работа в условиях высокой запыленности (грунтовые дороги, строительные площадки)
• Частые поездки на короткие дистанции (двигатель не успевает выходить на рабочую температуру)
• Использование биодизельных смесей (B20 и выше)
• Систематическая перевозка максимальных грузов или работа с прицепом

При наличии одного или нескольких факторов из списка рекомендуется сократить интервал замены до 7 000–10 000 км. Контроль состояния фильтра визуально (через прозрачный отстойник) и по динамике автомобиля обязателен.

Условия эксплуатации	Рекомендуемый интервал замены
Стандартные (качественное топливо, нормальные дороги)	15 000 км / 6 месяцев
Тяжелые или с низкокачественным топливом	7 000–10 000 км / 3–4 месяца
Экстремальные (постоянно плохое топливо, бездорожье)	По фактическому состоянию (не реже 5 000 км)

Важно: При появлении симптомов неисправности (падение мощности, трудный пуск, рывки на разгоне) фильтр подлежит немедленной замене вне зависимости от пробега. Использование только оригинальных фильтров Cummins Filtration (SF 1093) или аналогов, одобренных производителем, критично для сохранения ресурса ТНВД и форсунок Common Rail.

Роль фильтра в защите ТНВД Cummins

Топливный фильтр на двигателях Cummins для Газели выполняет критическую барьерную функцию, предотвращая попадание абразивных частиц и загрязнений в прецизионные компоненты топливного насоса высокого давления. Мельчайшие примеси в солярке, такие как металлическая стружка, песок или смолистые отложения, действуют как абразив, вызывая ускоренный износ плунжерных пар, распылителей форсунок и других высокоточных деталей ТНВД.

Отказ фильтра приводит к катастрофическим последствиям: задирам на зеркале гильз плунжеров, заклиниванию клапанов, нарушению калибровки дозирующих элементов. Ремонт или замена ТНВД Cummins требует значительных затрат, что многократно превышает стоимость своевременной замены самого фильтра. Качественная фильтрация обеспечивает расчётный ресурс насоса в 300–400 тыс. км.

Ключевые аспекты защиты

• Многоступенчатая очистка:
  • Предварительный отсев крупных фракций (сетка грубой очистки)
  • Основная фильтрация через целлюлозный или синтетический материал (тонкая очистка до 3–5 микрон)
• Специфические риски для ТНВД Cummins ISF:
  • Чувствительность к воде в топливе (риск коррозии прецизионных поверхностей)
  • Уязвимость к биологическому загрязнению (бактерии, грибок)

Параметр	Влияние на ТНВД
Задержка частиц <5 мкм	Предотвращает эрозию распылителей и нарушение факела впрыска
Сепарация воды	Исключает гидроудары и коррозию плунжерной группы
Сопротивление деформации	Гарантирует стабильное давление топлива перед насосом

Конструкция фильтров для Cummins включает коалесцентные слои для агломерации микрочастиц воды, клапан противотока для предотвращения сухого пуска насоса после замены элемента, а также датчики перепада давления для индикации загрязнения. Использование оригинальных фильтрующих элементов или сертифицированных аналогов с паспортной тонкостью отсева – обязательное условие сохранения гарантии на ТНВД.

Симптомы засорения: потеря мощности двигателя

Основным признаком забитого топливного фильтра на Газели с двигателем Cummins является резкое снижение мощности силового агрегата. Водитель отмечает вялый разгон, неспособность поддерживать высокие обороты и затруднения при движении под нагрузкой.

Дефицит топливоподачи возникает из-за критического сопротивления в фильтрующем элементе. Топливный насос не может преодолеть загрязнение, что приводит к нарушению баланса топливно-воздушной смеси и нехватке энергии для сгорания.

Сопутствующие проявления:

• Провалы при резком ускорении - двигатель "захлебывается" при нажатии педали газа
• Неустойчивые обороты на холостом ходу с тенденцией к остановке
• Рывки и подергивания при движении в гору или с грузом
• Усиление черного дыма из выхлопной трубы из-за обогащения смеси

Признаки износа: затрудненный запуск мотора

Затрудненный запуск двигателя, особенно "на холодную", является одним из первых и наиболее очевидных сигналов о критическом износе топливного фильтра Газель Камминз. Мотор начинает требовать длительной прокрутки стартером, часто с несколькими попытками, прежде чем удается добиться устойчивой работы.

Это происходит из-за того, что забитый фильтр создает высокое сопротивление потоку топлива. Насос высокого давления (ТНВД) не может мгновенно создать необходимое давление в рампе для уверенного впрыска в цилиндры при пуске. Топливо поступает к форсункам с задержкой и в недостаточном объеме для моментального воспламенения.

Дополнительные симптомы при запуске

• Неустойчивая работа сразу после запуска: Двигатель может запуститься, но затем сразу глохнуть или работать с перебоями ("троить") первые секунды.
• Увеличенное время работы стартера: Требуется аномально долгая (более 5-7 секунд) прокрутка стартером для успешного пуска.
• Зависимость от температуры: Проблема проявляется гораздо сильнее при холодном двигателе, когда требуется более богатая топливная смесь.
• Хлопки или "чихание" в выхлопе: Признак неполного сгорания или воспламенения топлива в выпускном тракте из-за нарушенного соотношения топливо/воздух при пуске.

Повышенный расход топлива как сигнал проблемы

Засорение топливного фильтра двигателя Cummins на Газели напрямую провоцирует рост потребления горючего. Создаваемое им сопротивление препятствует свободному протоку солярки к форсункам, нарушая оптимальное соотношение воздуха и топлива в цилиндрах. Электронный блок управления (ЭКУ), стремясь компенсировать недостаток топливоподачи под нагрузкой, вынужденно увеличивает время впрыска, что приводит к перерасходу.

Дополнительным фактором повышенного расхода выступает ухудшение распыла топлива форсунками из-за недостаточного давления в системе. Крупные капли солярки сгорают не полностью, снижая КПД двигателя и заставляя водителя сильнее нажимать на акселератор для поддержания мощности. Игнорирование этих симптомов усугубляет проблему и может вызвать более серьезные поломки.

Ключевые последствия и действия

Характерные признаки при неисправном фильтре:

• Резкий рост расхода солярки (на 15-30% и более от нормы)
• Падение мощности, особенно при разгоне или движении под нагрузкой
• Неустойчивая работа на холостом ходу, возможные пропуски воспламенения

Рекомендуемые меры:

1. Провести визуальную диагностику фильтра (при наличии прозрачного отстойника – оценить загрязнение, наличие воды).
2. Заменить фильтрующий элемент согласно регламенту ТО (или досрочно при подтверждении засора).
3. Проверить герметичность топливоподающей магистрали на участке от бака до ТНВД.
4. Убедиться в отсутствии ошибок по топливной системе в памяти ЭКУ (при наличии диагностического оборудования).

Степень засорения	Влияние на расход топлива	Дополнительные симптомы
Незначительная	Увеличение на 5-10%	Легкая потеря тяги на высоких оборотах
Средняя	Увеличение на 15-25%	Затрудненный пуск, плавающие холостые обороты
Критическая	Увеличение на 30%+	Рывки при движении, остановка двигателя под нагрузкой

Влияние загрязненного топливного фильтра на форсунки

Загрязненный топливный фильтр пропускает абразивные частицы (пыль, металлическую стружку, песок) и смолистые отложения в систему подачи топлива. Эти примеси достигают прецизионных элементов форсунок Common Rail, нарушая их герметичность и повреждая микроскопические зазоры между компонентами.

Недостаточная пропускная способность забитого фильтра создает дефицит топлива при высоких нагрузках. Форсунки недополучают необходимое количество солярки под требуемым давлением, что вызывает нарушение факела распыла и локальный перегрев распылителей из-за "сухого" хода.

Ключевые последствия для форсунок

• Абразивный износ: Твердые частицы царапают зеркало иглы распылителя и седло клапана, увеличивая зазоры и нарушая герметичность. Результат – течь топлива через сопло после отключения подачи.
• Залипание иглы: Смолы и парафины склеивают подвижные части, вызывая клин иглы в открытом или закрытом положении. Это провоцирует неконтролируемый впрыск или полное отсутствие подачи топлива в цилиндр.
• Деформация факела распыла: Засорение фильтрующих сеток внутри форсунок искажает форму топливного облака. Неполное сгорание приводит к нагарообразованию на распылителе и поршневой группе.
• Повреждение пьезоэлементов/соленоидов (в зависимости от типа форсунки): Загрязненное топливо увеличивает электрическое сопротивление, вызывая перегрев и выход из строя управляющих компонентов.

Параметр	Нормальная работа	При загрязненном фильтре
Давление в рампе	Стабильное 1600-1800 бар	Скачки, падение до 1000-1200 бар
Герметичность распылителя	Каплеобразование < 1 капли/мин	Протечка топлива в цилиндр
Ресурс форсунки	150-200 тыс. км	Сокращение на 40-60%

Критический симптом – эрозия сопловых отверстий распылителя. Абразивный износ увеличивает их диаметр, изменяя геометрию впрыска. Топливо подается неравномерными струями вместо мелкодисперсного тумана, что вызывает жесткую работу двигателя, дымность и необратимое повреждение форсунок, требующее их замены.

Самостоятельная диагностика состояния фильтра

Регулярная проверка топливного фильтра двигателя Cummins на Газели позволяет своевременно выявить засорение и предотвратить серьёзные поломки. Основные симптомы неисправности проявляются в работе двигателя: затруднённый запуск, потеря мощности, неустойчивые обороты. Для точной диагностики потребуется визуальный осмотр и анализ поведения автомобиля в разных режимах.

Проверку рекомендуется проводить каждые 10-15 тыс. км пробега или при появлении первых признаков неполадок. Особое внимание уделяйте фильтру при использовании низкокачественного топлива или эксплуатации в условиях повышенной запылённости. Игнорирование диагностики ведёт к ускоренному износу топливного насоса высокого давления (ТНВД) и форсунок.

Методы проверки состояния фильтра

Визуальный осмотр корпуса:

• Снимите фильтр и осмотрите пластиковый корпус на трещины, деформации и подтёки топлива
• Проверьте уплотнительные кольца на потерю эластичности и механические повреждения
• Оцените степень загрязнения фильтрующего элемента (видимые отложения, изменение цвета)

Анализ работы двигателя:

1. Запустите двигатель на холодную – затруднённый старт указывает на недостаточное давление
2. Резко нажмите педаль акселератора – провалы мощности или дёргания сигнализируют о засоре
3. Проверьте работу на холостом ходу – плавающие обороты свидетельствуют о нестабильной подаче топлива

Косвенный признак	Возможная причина	Дополнительная проверка
Увеличение расхода топлива	Частичное засорение элемента	Замер расхода на 100 км
Чёрный дым из выхлопа	Нарушение смесеобразования	Диагностика форсунок
Гул топливного насоса	Повышенное сопротивление фильтра	Замер давления в рампе

Проверка датчиков: Используйте диагностический сканер для чтения ошибок системы питания. Коды P0087 (низкое давление) или P0093 (утечка топлива) часто связаны с фильтром. При наличии манометра замерьте давление в топливной рампе – падение ниже 250 бар на холостом ходу требует замены фильтрующего элемента.

При критическом засорении срабатывает аварийный режим двигателя – мощность ограничивается электроникой. Фильтр подлежит немедленной замене независимо от пробега, если в отстойнике обнаружена вода или обильные смолистые отложения. Для точной оценки ресурса отслеживайте интервалы замены в бортовом журнале.

Необходимый инструмент для замены своими руками

Для самостоятельной замены топливного фильтра на двигателе Cummins Газели потребуется подготовить минимальный набор инструментов. Работы проводятся в подкапотном пространстве, доступ к фильтру обычно свободный, что упрощает процесс.

Ключевое значение имеет правильный выбор ключей для откручивания корпуса фильтра и элементов топливной системы. Рекомендуется заранее проверить состояние уплотнительных колец на новом фильтре и смазать их дизельным топливом перед установкой.

Основной комплект инструментов

• Специальный ключ-съемник для топливных фильтров (типа "краб" или цепной) – диаметр 76-80 мм
• Набор рожковых ключей (на 10, 13, 17 мм) для отсоединения топливопроводов
• Торцевая головка на 10 мм с трещоткой для крепления корпуса фильтра
• Плоская отвертка среднего размера для демонтажа стопорных клипс

Дополнительные материалы

1. Чистая ветошь – для протирки посадочного места
2. Емкость 0.5-1 л – для слива остатков топлива
3. Перчатки нитриловые – защита от контакта с соляркой
4. WD-40 – при затрудненном откручивании корпуса

Элемент системы	Тип инструмента	Примечание
Корпус фильтра	Ключ-съемник	Обязателен из-за плотной посадки
Топливные трубки	Рожковый ключ 10 мм	Требует аккуратности при откручивании
Крепежная скоба	Головка 10 мм	Фиксирует корпус на двигателе

Порядок сброса давления в топливной системе Газель Камминз (двигатель ISF 2.8)

Перед любыми работами с топливной системой высокого давления (ТНВД, форсунки, топливопроводы, фильтр), особенно на двигателе Common Rail, необходимо сбросить давление в системе. Это критически важная мера безопасности, предотвращающая выброс топлива под высоким давлением, способный причинить серьёзные травмы.

Высокое давление в рампе Common Rail сохраняется длительное время даже после остановки двигателя. Работа без сброса давления может привести к разгерметизации соединений при откручивании, повреждению компонентов и опасному разбрызгиванию топлива. Всегда дайте двигателю остыть перед началом работ.

Пошаговая инструкция сброса давления

Выполните следующие действия строго в указанном порядке:

1. Остановите двигатель и выньте ключ из замка зажигания.
2. Подождите не менее 10 минут. Это необходимо для естественного снижения давления в рампе и топливопроводах высокого давления после остановки двигателя.
3. Найдите клапан Шредера (контрольный клапан давления) на топливной рампе Common Rail. Обычно он расположен на торце рампы, рядом с датчиком давления топлива, и закрыт защитным резиновым колпачком.
4. Снимите защитный колпачок с клапана Шредера.
5. Подготовьте ветошь или емкость. Наденьте защитные очки! При сбросе давления может вытечь небольшое количество топлива.
6. Плавно нажмите отверткой или подходящим стержнем на сердечник клапана Шредера (похож на ниппель велосипедной шины). Удерживайте его нажатым несколько секунд. Вы услышите шипение выходящего воздуха/паров топлива.
7. Повторите нажатие 2-3 раза с небольшими интервалами, чтобы убедиться, что давление в рампе полностью сброшено.
8. Наденьте защитный колпачок обратно на клапан Шредера после завершения операции.

Важные замечания:

• Никогда не откручивайте соединения топливопроводов высокого давления или гайки форсунок, не убедившись в полном сбросе давления через клапан Шредера.
• Избегайте попадания топлива на кожу, в глаза и на горячие части двигателя.
• Соблюдайте чистоту: перед отсоединением любых топливных линий тщательно очистите место соединения от грязи.
• После проведения работ, перед запуском двигателя, может потребоваться прокачка топливной системы низкого давления для удаления воздуха.

Инструменты и материалы:

Инструмент/Материал	Назначение
Отвертка с плоским жалом или гладкий стержень	Для нажатия на клапан Шредера
Чистые ветоши	Для сбора возможных подтеков топлива
Защитные очки	Обязательная защита глаз
Перчатки	Рекомендуются для защиты кожи рук

Помните: Даже после сброса давления через клапан Шредера, в системе низкого давления (от бака до ТНВД) может сохраняться остаточное давление. Будьте осторожны при отсоединении этих линий.

Пошаговое снятие отработавшего фильтрующего элемента

Перед началом работ убедитесь, что двигатель остыл, а автомобиль стоит на ровной поверхности с зафиксированными колесами. Подготовьте ключи на 10 мм, 13 мм, емкость для слива топлива (минимум 1 л) и ветошь. Соблюдайте противопожарную безопасность.

Отсоедините минусовую клемму аккумулятора. Найдите топливный фильтр Cummins ISF в подкапотном пространстве – цилиндрический металлический корпус с подводящим/отводящим топливопроводами и датчиком воды. Снизу установлена колба для сбора отстоя.

Процедура демонтажа

1. Ослабьте хомут крепления корпуса фильтра ключом на 10 мм.
2. Открутите датчик наличия воды в топливе (ключ на 13 мм), аккуратно отсоедините разъем.
3. Подставьте емкость под сливную пробку колбы (в нижней части корпуса). Открутите пробку и слейте отстой.
4. Ослабьте пластиковые гайки-барашки на верхней крышке корпуса фильтра рукой.
5. Снимите крышку вместе с закрепленным в ней отработавшим фильтрующим элементом.
6. Извлеките старый фильтр из крышки, удалите остатки топлива ветошью.
7. Проверьте состояние уплотнительных колец на крышке и корпусе – при повреждении замените.

Важно: Не допускайте попадания грязи в топливную магистраль при открытом корпусе. Заглушите открытые трубки чистыми пробками.

При установке нового элемента: заполните его чистым топливом, смажьте уплотнительное кольцо дизельным маслом, затягивайте барашки равномерно без перекоса после предварительной затяжки рукой.

Очистка посадочного места перед установкой

Тщательная очистка посадочной поверхности на двигателе – обязательный этап замены фильтра. Остатки старой прокладки, грязь, масляные пятна или частицы ржавчины нарушают герметичность соединения, что приводит к подсосу воздуха и нестабильной работе системы питания.

Используйте пластиковый или деревянный скребок для удаления затвердевших остатков уплотнителя, избегая абразивных материалов и металлических инструментов. Повреждение привалочной плоскости вызовет неизбежную утечку топлива даже при корректной затяжке крепежа.

Технология обработки поверхности

1. Протрите посадочную зону сухой ветошью для удаления рыхлых загрязнений.
2. Обработайте поверхность очистителем карбюратора или универсальным обезжиривателем.
3. Аккуратно удалите размягченные остатки прокладки скребком строго параллельно плоскости.
4. Повторно нанесите обезжириватель и вытрите насухо чистой микрофиброй.
5. Убедитесь в отсутствии рисок, забоин и посторонних частиц.

Важно: запрещено использовать сжатый воздух для продувки – это может загнать мусор в топливные каналы.

Правильная заправка нового фильтра соляркой

Перед установкой нового топливного фильтра на двигатель Cummins Газели, его внутреннюю полость необходимо правильно заполнить чистым дизельным топливом. Эта процедура критически важна для быстрого запуска двигателя после замены и предотвращения попадания большого количества воздуха в топливную систему высокого давления (Common Rail), что может привести к трудностям запуска или необходимости длительной прокачки.

Никогда не устанавливайте фильтр сухим. Заправка фильтра соляркой перед установкой значительно снижает нагрузку на топливоподкачивающий насос (ТПН) и ускоряет процесс удаления воздуха из магистралей после монтажа.

Пошаговый процесс заправки

1. Подготовка:

• Убедитесь, что используемое дизельное топливо (солярка) чистое и соответствует сезону эксплуатации (летнее, зимнее, арктическое).
• Подготовьте чистую емкость с топливом или используйте новую канистру.
• Распакуйте новый фильтр непосредственно перед заправкой, избегая попадания грязи внутрь.

2. Заправка фильтра:

1. Держите новый фильтр так, чтобы его выходное отверстие (ведущее к ТНВД/рампе) было направлено вверх.
2. Аккуратно заливайте чистое дизельное топливо через входное отверстие (ведущее от бака/сепаратора). Используйте воронку с мелкой сеткой или чистую лейку для предотвращения попадания соринок.
3. Продолжайте заливать топливо до тех пор, пока оно не начнет выливаться из выходного отверстия. Это означает, что полость фильтра полностью заполнена, а воздух вытеснен.
4. Дайте топливу вылиться из выходного отверстия в течение нескольких секунд, чтобы убедиться в отсутствии воздушных пузырей.

3. Установка заправленного фильтра:

• Быстро, но аккуратно установите заправленный фильтр на его штатное место на двигателе.
• Убедитесь, что уплотнительные кольца (обычно идут в комплекте с фильтром) правильно установлены и смазаны тонким слоем чистого дизтоплива.
• Затяните корпус фильтра или крепежные болты (в зависимости от типа фильтра) с моментом, указанным в руководстве по ремонту. Недостаточная затяжка приведет к подсосу воздуха или течи топлива, чрезмерная – может повредить корпус или уплотнения.

Важные особенности и предупреждения

Заправка обязательна: Для двигателей Cummins Common Rail (ISF2.8, ISF3.8) заправка фильтра перед установкой настоятельно рекомендуется, а большинством специалистов считается обязательной. Это связано с высокой чувствительностью системы к воздуху и конструкцией ТПН, который может не справиться с прокачкой большого объема воздуха из полностью сухого фильтра.

Чистота – превыше всего: Малейшая грязь, попавшая в фильтр при заправке или установке, мгновенно забьет его или повредит прецизионные пары ТНВД и форсунок. Работайте в чистом месте, используйте чистые руки, инструменты и топливо.

Ошибка при заправке/установке	Возможные последствия
Установка сухого фильтра	Очень долгий запуск, невозможность запуска, работа ТПН "всухую"
Попадание грязи при заправке	Быстрое засорение нового фильтра, риск повреждения ТНВД/форсунок
Негерметичность соединений (подсос воздуха)	Трудный запуск, неустойчивая работа, падение мощности, остановка двигателя
Использование некондиционного топлива	Засорение фильтра, парафинизация зимой, повреждение элементов системы

После установки: Даже при заправке фильтра, кратковременное проворачивание стартером (без запуска) для заполнения магистралей и окончательного удаления воздуха может потребоваться. Настойчиво "гонять" стартером более 10-15 секунд за раз не рекомендуется.

Герметизация соединений при монтаже

Надежная герметизация топливных магистралей фильтра Газель Камминз критична для предотвращения подсоса воздуха и утечек дизельного топлива. Нарушение герметичности в соединениях ведет к падению давления в системе, затрудненному пуску двигателя и нестабильной работе силового агрегата.

Особое внимание уделяется уплотнению резьбовых патрубков подвода/отвода топлива и корпуса фильтра. Полимерные или металлические штуцеры требуют аккуратной затяжки без перекосов, исключающей деформацию уплотнительных поверхностей. Использование старых или поврежденных уплотнительных колец недопустимо.

Ключевые аспекты герметизации

• Типы уплотнений:
  • Медные шайбы для топливозаборника и сливной пробки
  • Резиновые кольца круглого сечения (O-ring) на входных/выходных штуцерах
  • Плоские прокладки между секциями составных фильтров
• Правила монтажа:
  1. Очистка посадочных поверхностей от грязи и старой футорки
  2. Смазка уплотнительных колец чистым дизтопливом перед установкой
  3. Равномерная затяжка крепежа динамометрическим ключом с усилием 25-30 Нм

Важно: Запрещается применение фум-ленты или анаэробных герметиков на участках контакта с топливом – это может вызвать засорение фильтрующего элемента. Контроль герметичности осуществляется визуальным осмотром и тестовым запуском двигателя после установки.

Элемент соединения	Тип уплотнения	Последствия нарушения
Топливозаборник	Медная шайба	Подсос воздуха, пенообразование топлива
Штуцер отвода	Резиновое кольцо	Утечка топлива, падение давления
Корпус фильтра	Прокладка/кольцо	Завоздушивание системы, течь по стыку

Контроль подтеков после запуска двигателя

После запуска двигателя Газель с силовой установкой Cummins необходимо визуально и тактильно проверить область топливного фильтра на наличие подтеков горючего. Особое внимание уделите стыкам соединений, дренажному клапану, корпусу фильтра и топливоподводящим/отводящим шлангам. Даже незначительные капли свидетельствуют о нарушении герметичности.

Используйте чистую белую салфетку или ветошь для протирания критических узлов – это поможет выявить малозаметные следы солярки. Убедитесь, что двигатель работает на холостом ходу или минимальных оборотах, чтобы давление в системе было номинальным. Не игнорируйте характерный запах дизтоплива – он часто указывает на испарение свежих подтеков.

Типовые точки проверки и действия при обнаружении течи

• Уплотнительные кольца: Осмотрите резиновые кольца на крышке фильтра и дренажном клапане. Перекос или повреждение колец – частая причина просачивания.
• Дренажный клапан: Убедитесь в его плотном закрытии. Подсыхание смазки или механический дефект клапана приводят к каплям на корпусе.
• Штуцеры топливных магистралей: Проверьте затяжку гаек крепления шлангов. Ослабление соединения после замены фильтра требует моментального подтягивания.

При выявлении подтеков немедленно заглушите двигатель во избежание возгорания. Затяжку соединений выполняйте только на холодном двигателе с соблюдением момента, указанного в руководстве. Поврежденные уплотнители подлежат замене – повторное использование недопустимо из-за риска деформации. После устранения неполадок повторите процедуру контроля.

Процедура удаления воздуха из системы

Воздух в топливной системе дизельного двигателя Cummins на Газели нарушает работу форсунок и вызывает трудности с запуском. Процедура прокачки обязательна после замены фильтра или при разгерметизации контуров.

Потребуются: ключи на 10/12/17, чистая ветошь, емкость для сбора топлива (0,5 л). Работы проводят в проветриваемом помещении при выключенном зажигании. Избегайте контакта солярки с кожей.

Последовательность действий

1. Проверка уровня топлива: Убедитесь, что в баке не менее ¼ объема.
2. Подготовка:
   • Ослабьте зажим на топливоподводящем шланге фильтра.
   • Открутите клапан-жиклер (1/4 оборота) на корпусе фильтра.
3. Ручная подкачка:
   • Нажмите на праймер (резиновая груша) 15-20 раз до выхода топлива без пузырей.
   • Затяните клапан при появлении плотной струи.
4. Продувка магистрали:
   • Ослабьте гайку 17 мм на топливном насосе высокого давления (ТНВД).
   • Качайте праймер до выхода чистого топлива из-под гайки.
   • Затяните гайку моментом 25 Н∙м.

Контрольные точки	Признак удаления воздуха
Клапан фильтра	Плотная струя без пены
Гайка ТНВД	Отсутствие шипения при затяжке

Финишная проверка: Запустите двигатель на 1-2 минуты. При плавающих оборотах повторите прокачку. Утечки после процедуры недопустимы – проверьте соединения под нагрузкой.

Критичность применения оригинальных фильтров ОМИТ

Использование оригинальных топливных фильтров ОМИТ для двигателей Cummins на Газель критически обусловлено спецификой работы Common Rail. Эти фильтры обеспечивают точную тонкость отсева (4-7 микрон), необходимую для защиты прецизионных компонентов топливной системы от абразивного износа. Несоответствие данного параметра у неоригинальных аналогов ведет к постепенному разрушению форсунок и плунжерных пар ТНВД.

Оригинальные фильтры ОМИТ оснащены многослойной фильтрующей средой с коалесцентным слоем для эффективного отделения воды и специальным дренажным клапаном. Контрафактные аналоги часто игнорируют данные инженерные решения, что провоцирует коррозию, бактериальное заражение топлива и гидроудары. Результат – сокращение ресурса двигателя до 40% и выход из строя топливной аппаратуры.

Ключевые аспекты надежности

Материалы и конструкция:

• Корпус из композитных полимеров, устойчивых к вибрациям и перепадам температур
• Точное соответствие геометрии посадочных мест – исключение подсоса воздуха
• Специальные уплотнители, сохраняющие эластичность при контакте с дизтопливом

Последствия применения подделок:

1. Ускоренный износ распылителей форсунок из-за абразивных частиц
2. Окисление топлива при проникновении воздуха через негерметичные уплотнения
3. Деформация фильтрующего элемента при высоком давлении (свыше 4 бар)
4. Ложные ошибки ЭБУ из-за перепадов давления в контуре

Параметр	Оригинал ОМИТ	Аналог
Ресурс (км)	20 000	5 000-8 000
Отсев частиц (микрон)	4-7	10-25
Водоотделение (%)	93	60-75

Гарантия Cummins на силовой агрегат аннулируется при использовании несертифицированных фильтров. Экономия на комплектующих многократно увеличивает риски капитального ремонта топливной системы, стоимость которого превышает цену оригинального фильтра в 70-100 раз.

Аналоги от проверенных производителей

Для двигателей Cummins ISF 2.8/3.8 в Газелях применяются топливные фильтры с конкретными техническими параметрами, включая тонкость отсева (2-4 микрона) и пропускную способность. Аналоги должны строго соответствовать заводским спецификациям, чтобы исключить риски повреждения ТНВД и форсунок.

Среди надежных альтернатив оригинальным фильтрам Cummins (артикулы 3413814, 3413815) выделяется продукция брендов, специализирующихся на фильтрации для дизельных систем. Ключевые критерии выбора: наличие сертификатов ISO/TS 16949, тесты на совместимость с Common Rail и устойчивость к биодизельным смесям.

Рекомендуемые производители и линейки

• MANN-FILTER Серия C 22 112 и WK 842/5 – немецкое качество с многослойной целлюлозно-синтетической шторой.
• BOSCH 0 450 905 025 – термостойкие корпуса и клапан сброса воздуха в комплекте.
• FLEETGUARD FF 5484 (аналог Cummins) – усиленная конструкция от концерна PACCAR.
• MAHLE Серия KL 479 – интегрированный сепаратор воды и антистатический материал.

Производитель	Артикул	Особенность
DALFILTER	DF 8618	Адаптация к российскому ДТ (EN 590)
FRAM	C11982	Антидренажные клапаны с морозостойкостью

Важно избегать дешевых noname-аналогов без указания стандартов ISO – их использование часто приводит к завоздушиванию системы и снижению давления в рампе. При замене обязательно применяйте динамометрический ключ (момент затяжки 15-20 Нм) для герметичности соединений.

Отличия подделок и методы их распознавания

Поддельные топливные фильтры для двигателей Cummins на Газель часто имеют визуальные несоответствия: размытые логотипы, нечеткую гравировку маркировки, неровные швы корпуса или сколы на пластиковых элементах. Упаковка обычно низкого качества – картон легко мнется, краска стирается при трении, отсутствуют голографические наклейки или защитные штрих-коды производителя.

Качество материалов значительно уступает оригиналу: уплотнительные кольца могут быть жесткими или деформированными, фильтрующий элемент – рыхлым и неравномерным по плотности. При встряхивании подделки часто издают характерный дребезжащий звук из-за плохой фиксации внутренних компонентов.

Ключевые признаки подлинного фильтра

• Четкая маркировка: Лазерная гравировка с номером детали (например, SF10010), названием бренда (Cummins Filtration) и штрих-кодом. Надписи не стираются механически.
• Качественные материалы: Гладкий металл корпуса без заусенцев, эластичные уплотнители из EPDM-резины, плотная намотка фильтрующей шторы без зазоров.
• Защитная упаковка: Фирменный блистер или коробка с голограммой, уникальным QR-кодом для проверки на сайте производителя и пломбой.

Параметр	Оригинал	Подделка
Вес	Стандартный (напр. 450-500 г)	Заметно легче
Фильтрующий элемент	Многослойная целлюлоза/синтетика, ровная укладка	Рыхлый, с комками или просветами
Проверка подлинности	Официальный QR-код на упаковке	Отсутствие кода или нерабочая ссылка

1. Проверьте сертификаты: Запросите у продавца документы о соответствии ТР ТС.
2. Сравните цену: Слишком низкая стоимость (более чем на 30% дешевле среднерыночной) – тревожный сигнал.
3. Тест на сжатие: Сожмите корпус рукой – подделка часто деформируется с характерным хрустом.
4. Контрольная закупка: При оптовой покупке сначала возьмите 1 образец для визуальной и функциональной проверки.

Рейтинг надежных брендов запасных частей

При выборе топливного фильтра для Газели с двигателем Cummins критически важно отдавать предпочтение проверенным производителям, гарантирующим точное соответствие характеристикам оригинальных компонентов. Низкокачественные аналоги быстро выходят из строя, не обеспечивают должной очистки топлива и могут привести к дорогостоящему ремонту топливной аппаратуры.

Следующие бренды зарекомендовали себя как наиболее надежные поставщики фильтрующих элементов для данной модели, сочетая высокую эффективность очистки, устойчивость к перепадам давления и длительный ресурс эксплуатации. Их продукция соответствует спецификациям Cummins и адаптирована к российским условиям эксплуатации.

Топ-5 производителей фильтров

1. Cummins Filtration (Fleetguard) – оригинальные фильтры с точными параметрами и максимальным ресурсом.
2. MANN-FILTER – немецкое качество, многослойная фильтрация и термостойкие материалы.
3. Baldwin – усиленный корпус и целлюлозно-синтетические шторы для тяжелых условий.
4. Donaldson – инновационные технологии очистки и стабильность при низких температурах.
5. Knecht (MAHLE) – оптимальное соотношение цены и качества с защитой от подделок.

Бренд	Ключевое преимущество	Ресурс (км)
Cummins Filtration	100% совместимость	20 000-30 000
MANN-FILTER	Защита от воды	15 000-25 000
Baldwin	Прочность корпуса	20 000-25 000

Важно: Избегайте фильтров без маркировки производителя и сертификатов соответствия – использование контрафакта является основной причиной выхода из строя ТНВД и форсунок Cummins ISF.

Особенности фильтров для дизеля ISF 2.8

Топливные фильтры для двигателя Cummins ISF 2.8 рассчитаны на высокое рабочее давление системы Common Rail (до 1800 бар), что требует исключительной герметичности и прочности корпуса. Конструкция включает термостойкие материалы, устойчивые к агрессивным компонентам современного дизтоплива, включая биодобавки.

Фильтрующий элемент обеспечивает многоступенчатую очистку: предварительную (грубую) задержку частиц от 30 микрон и основную тонкую фильтрацию до 4-5 микрон. Эта степень очистки критична для защиты прецизионных форсунок и топливного насоса высокого давления от абразивного износа.

Технические и эксплуатационные характеристики

• Интегрированный сепаратор воды – автоматически отделяет конденсат и загрязнения через коалисцентный слой с системой дренажа.
• Датчик воды в отстойнике – сигнализирует о необходимости ручного слива скопившейся жидкости при заполнении резервуара на 80%.
• Гофрированная структура фильтрующего материала – увеличивает площадь контакта с топливом и грязеёмкость без потери пропускной способности.
• Антидренажный клапан – предотвращает подсос воздуха после остановки двигателя, сохраняя давление в системе.

Параметр	Значение
Ресурс фильтра	10 000–15 000 км
Рабочая температура	–40°C до +125°C
Давление срабатывания клапана	0,5–0,8 бар

Использование неоригинальных аналогов приводит к снижению эффективности водоотделения и риску разрушения фильтрующей шторы при перепадах давления. Регламент замены строго привязан к качеству топлива: при частой заправке сомнительным горючим интервал сокращается до 8 000 км.

Специфика эксплуатации зимой и подогрев топлива

Эксплуатация дизельных двигателей Cummins на Газели в зимних условиях требует особого внимания к топливной системе из-за высокого риска парафинизации солярки. При температурах ниже -15°С кристаллы парафина забивают фильтрующие элементы, нарушая подачу топлива и приводя к потере мощности или полной остановке мотора.

Ключевым решением проблемы становится предотвращение образования парафиновых пробок в топливном фильтре. Для этого применяются многоуровневые подходы: использование сезонного топлива, конструктивные модификации системы, и дополнительные устройства подогрева. Особенно критичен этап холодного пуска, когда топливо наиболее вязкое.

Основные методы зимней эксплуатации

• Сезонное топливо: Обязательное применение зимней солярки (класс С или Д) и арктической (класс Е) при -25°С и ниже. Летнее топливо требует добавления депрессорных присадок до наступления холодов.
• Предпусковые подогреватели: Установка автономных жидкостных подогревателей (Webasto, Hydronic) для прогрева охлаждающей жидкости, косвенно снижающей вязкость топлива в магистралях.
• Топливные антигели: Регулярное добавление в бак проверенных составов (Liqui Moly, Castrol) для понижения температуры застывания. Требуют заблаговременного смешивания с топливом.

Тип подогрева	Принцип работы	Особенности для Cummins Газель
Штатный подогрев (в сборе с фильтром)	Нагрев через терморезистор при включении зажигания	Интегрирован в корпус оригинального фильтра, активируется автоматически
Проточные электронагреватели	Врезка в магистраль перед фильтром	Требует доработки топливопровода, защита от перегрева
Греющие чехлы	Наружный монтаж на корпус фильтра	Универсальное решение, простота установки

1. Прогрев перед запуском: При отсутствии штатного подогрева – включение зажигания на 10-15 секунд для активации терморезистора (индикатор на панели). Повторить 2-3 раза при сильном морозе.
2. Контроль влагоотделителя: Регулярный слив отстоя из сепаратора. Замерзание воды в фильтре блокирует подачу топлива.
3. Утепление моторного отсека: Монтаж теплоизоляционных кожухов на топливные магистрали и фильтр без перекрытия вентиляции.

Дополнительные системы предварительной очистки

На автомобилях Газель с двигателем Cummins часто применяются дополнительные системы предварительной очистки топлива, повышающие надежность работы ТНВД и форсунок. Эти решения особенно актуальны для российских условий эксплуатации с нестабильным качеством дизтоплива и высоким риском загрязнения посторонними примесями.

Основная задача таких систем – грубая фильтрация перед штатным топливным фильтром, улавливание крупных частиц, воды и парафиновых отложений. Это существенно продлевает ресурс основного фильтра тонкой очистки и защищает дорогостоящие компоненты топливной аппаратуры от преждевременного износа.

Распространенные конструктивные решения

• Сетчатые фильтры-отстойники – устанавливаются в топливозаборнике бака. Задерживают крупный мусор и конденсируют воду благодаря лабиринтной конструкции.
• Сепараторы с водоотделителем – используют центробежную силу или коалесцентные материалы. Оснащаются датчиком воды и дренажным клапаном для ручного/автоматического слива.
• Подогреватели топлива – предотвращают парафинизацию солярки зимой. Бывают проточные (врезные) и бандажные (на корпус фильтра), питаются от бортовой сети.

Тип системы	Принцип работы	Преимущества
Гравитационный отстойник	Отделение тяжелых фракций под действием силы тяжести	Простота конструкции, отсутствие расходников
Циклонный сепаратор	Вихревое отделение примесей центробежными силами	Высокая эффективность при больших объемах топлива

Эксплуатация требует периодической очистки сеток (каждые 10-15 тыс. км) и контроля состояния уплотнений. Для систем с подогревом критично соблюдение электрических параметров во избежание перегрева. Комплексное применение ступенчатой фильтрации снижает расходы на обслуживание и предотвращает внезапные отказы двигателя.

Чистка фильтра без замены: за и против

Чистка топливного фильтра Газель Камминз вместо замены новым – практика, вызывающая споры среди владельцев. Она предполагает промывку фильтрующего элемента специальными составами или продувку сжатым воздухом для удаления крупных загрязнений и восстановления части пропускной способности.

Такой подход чаще рассматривается как временная мера в ситуациях, когда немедленная замена невозможна, например, вдали от сервиса или при отсутствии нужной запчасти. Важно понимать, что даже после чистки фильтр не восстанавливает первоначальные характеристики.

Аргументы "за" чистку

• Экономия средств: Стоимость промывки значительно ниже цены нового оригинального фильтра Камминз.
• Временное решение: Позволяет добраться до места ремонта или сервиса при внезапном засорении в дороге.
• Уменьшение отходов: Снижает экологическую нагрузку, связанную с утилизацией отработанных фильтров.

Аргументы "против" чистки

• Неполное восстановление: Микрочастицы грязи и смол глубоко въедаются в материал фильтрующего элемента и не удаляются при промывке.
• Риск повреждения: Продувка воздухом или агрессивная химия могут повредить тонкую структуру фильтра, создав каналы для прохода грязи.
• Снижение эффективности: Очищенный фильтр имеет значительно меньшую грязеемкость и пропускную способность, чем новый.
• Угроза топливной аппаратуре: Проникновение даже мелких частиц через поврежденный или не до конца очищенный фильтр приводит к ускоренному износу форсунок Common Rail и ТНВД.
• Ложная экономия: Риск дорогостоящего ремонта инжектора многократно превышает экономию на фильтре.

Рекомендации производителя: Компания Cummins и производители автомобилей ГАЗ категорически не рекомендуют чистку. Техническая документация предусматривает только замену фильтра по регламенту или при превышении предельного перепада давления. Чистка рассматривается как крайняя мера с осознанием всех рисков.

Почему не рекомендуется многоразовая промывка

Многоразовая промывка топливного фильтра не обеспечивает полного удаления микрочастиц загрязнений, глубоко проникших в поры фильтрующего материала. Даже при интенсивной очистке часть абразивных включений остаётся внутри, создавая риск повреждения топливной аппаратуры двигателя Cummins при последующей эксплуатации.

Повторные промывки разрушают структуру фильтрующего элемента: химические реагенты разъедают клеевые соединения и уплотнители, а механическое воздействие деформирует гофрированный картон. Это приводит к увеличению размера пор и критическому снижению качества фильтрации, не поддающемуся визуальному контролю.

Ключевые риски многоразовой промывки

• Необратимая деградация фильтрующего материала: после 2-3 циклов картон теряет способность задерживать частицы размером менее 10 микрон.
• Критический износ уплотнителей: резиновые кольца растрескиваются, вызывая подсос воздуха и нарушение давления в системе Common Rail.
• Экономическая нецелесообразность: стоимость спецсредств для промывки сопоставима с ценой нового оригинального фильтра Cummins ISF.

Производители двигателей Cummins для Газели категорически запрещают промывку, так как восстановленный фильтр не соответствует техническим требованиям по:

1. Номинальной тонкости фильтрации (менее 5 микрон)
2. Пропускной способности при рабочем давлении
3. Герметичности соединений

Параметр	Новый фильтр	После промывки
Эффективность улавливания	98% (частицы от 3 мкм)	≤65% (частицы от 15 мкм)
Сопротивление потоку	0,25-0,35 бар	0,5-1,2 бар
Ресурс до загрязнения	15 000 км	2 000-3 000 км

Использование промытого фильтра провоцирует ускоренный износ плунжерных пар ТНВД и форсунок из-за абразивного воздействия остаточных загрязнений. Единственный гарантированный способ поддержания работоспособности топливной системы – замена элемента согласно регламенту производителя.

Реакция блока управления на проблемы с фильтром

Блок управления двигателем (ЭБУ) непрерывно анализирует параметры топливной системы через сеть датчиков. При загрязнении фильтра возникает сопротивление потоку топлива, что фиксируется датчиком перепада давления на фильтре или косвенно определяется по изменению давления в рампе и отклонениям в работе топливного насоса высокого давления (ТНВД).

ЭБУ сопоставляет реальные показатели с эталонными значениями, заложенными в прошивке. При критическом отклонении параметров (например, падение давления в рампе ниже допустимого порога) активируется аварийный режим для защиты двигателя.

Типовые реакции ЭБУ

• Активация сигнальной лампы Check Engine с записью кодов ошибок:
  • P0087 (Давление в топливной рампе ниже нормы)
  • P0093 (Обнаружена утечка топлива или засор системы)
  • P1211 (Превышен предел регулировки ТНВД)
• Принудительное ограничение мощности ("limp mode") для предотвращения повреждения ТНВД и форсунок из-за топливного голодания.
• Коррекция работы ТНВД – увеличение продолжительности его работы для компенсации падения давления, что ведет к росту нагрузки и износа насоса.
• Адаптация параметров впрыска – изменение угла опережения впрыска и длительности импульса форсунок для стабилизации работы.

Критические последствия игнорирования: Длительная эксплуатация с загрязненным фильтром провоцирует кавитацию ТНВД, преждевременный износ плунжерных пар и форсунок. ЭБУ может полностью заблокировать запуск двигателя при катастрофическом падении давления.

Коды ошибок, требующие проверки топливного фильтра

При появлении следующих кодов неисправностей в системе двигателя Cummins ISF 2.8 рекомендуется незамедлительно проверить состояние топливного фильтра. Эти ошибки часто указывают на проблемы с подачей топлива, вызванные загрязнением или засорением фильтрующего элемента.

Диагностика через сканер OBD-II выявляет отклонения в параметрах топливной системы. Игнорирование этих сигналов может привести к снижению мощности, повышенному расходу топлива и преждевременному износу ТНВД.

Основные диагностические коды

Код ошибки	Описание	Связь с фильтром
P0087	Давление в топливной рампе ниже нормы	Засор препятствует созданию требуемого давления
P0093	Обнаружена значительная утечка топлива	Забитый фильтр вызывает перегрузку соединений
P0171	Слишком бедная смесь (банк 1)	Недостаточная подача топлива из-за сопротивления фильтра
P0088	Давление в топливной рампе выше нормы	Компенсация сопротивления фильтра регулятором давления
P1011	Ошибка регулятора давления топлива	Перегрузка системы из-за ограниченной пропускной способности

Важно: Коды P0087 и P0093 являются наиболее критичными индикаторами засорения. При их появлении следует проверить фильтр даже при отсутствии явных симптомов. Сопутствующие признаки – затрудненный запуск, рывки при разгоне и повышенная дымность выхлопа.

Влияние воды в системе и клапан отделения влаги

Присутствие воды в топливной системе двигателя Cummins на Газели провоцирует коррозию металлических компонентов – форсунок, ТНВД и топливных магистралей. Это снижает точность дозирования топлива, увеличивает механический износ, нарушает герметичность плунжерных пар. Водные примеси также нарушают смазывающие свойства солярки, ускоряя деградацию трущихся поверхностей насоса высокого давления.

Образование конденсата в баке или некачественное топливо приводят к развитию бактериальных колоний. Микроорганизмы образуют слизистые отложения, забивающие фильтрующие элементы и сужающие проходное сечение топливопроводов. Зимой скопившаяся вода кристаллизуется, блокируя подачу топлива и вызывая обледенение фильтра.

Принцип работы и функции влагоотделителя

Сепаратор воды интегрирован в корпус топливного фильтра Cummins ISF. Он использует принцип гравитационного разделения фаз: тяжелые водяные капли оседают на дно отстойника благодаря лабиринтной конструкции и коалесцентному материалу фильтрующего элемента. Основные компоненты клапана:

• Прозрачный отстойник с контрольной меткой уровня
• Поплавковый датчик с контактами для сигнальной лампы
• Дренажный винт с уплотнительным кольцом
• Фторопластовый водоотталкивающий фильтрующий модуль

Эксплуатационные особенности:

Регламент обслуживания	Контроль уровня при каждом ТО (10-15 тыс. км), слив при заполнении ⅔ отстойника
Процедура удаления воды	Откручивание дренажного винта до появления чистой солярки (двигатель заглушен)
Критические признаки	Горит индикатор воды на панели, рывки при разгоне, затрудненный пуск

Игнорирование своевременного слива вызывает переполнение отстойника. Вода проникает в топливную магистраль, что приводит к гидроудару, короблению форсуночных игл и выходу из строя пьезоэлементов системы впрыска Common Rail. Для профилактики рекомендуется обработка бака биоцидными присадками раз в сезон и установка оригинальных фильтров Cummins с гидрофобными свойствами.

Последствия несвоевременной замены для двигателя

Постепенное загрязнение фильтрующего элемента создает сопротивление топливному потоку, нарушая расчетное давление в системе Common Rail. Дефицит горючего приводит к обеднению топливно-воздушной смеси во время динамичных нагрузок. Двигатель теряет мощность, проявляются рывки и провалы при разгоне, особенно заметные при полной загрузке автомобиля.

Проникновение абразивных частиц (пыль, металлическая стружка, смолистые отложения) в прецизионные узлы топливной аппаратуры вызывает их ускоренный износ. Наиболее уязвимы форсунки и плунжерные пары ТНВД, ремонт которых требует значительных затрат. Постоянная работа с загрязненным топливом провоцирует закоксовывание распылителей, нарушающее факел впрыска.

Критические повреждения двигателя

• Деградация распылителей форсунок - неполное сгорание топлива, сажеобразование, закоксовывание поршневых колец
• Задиры цилиндропоршневой группы - абразивное воздействие примесей на стенки цилиндров
• Разрушение подшипников ТНВД - попадание твердых частиц в зоны трения высокого давления

Симптом	Последствие	Стоимость ремонта
Троение двигателя	Прогар клапанов	15-25 тыс. руб.
Падение компрессии	Капитальный ремонт	60-120 тыс. руб.
Перегрев двигателя	Деформация ГБЦ	25-40 тыс. руб.

Особенно критичны последствия для турбированных модификаций ISF 2.8/3.8: коксование турбокомпрессора из-за неполного сгорания топлива увеличивает риск заклинивания ротора. Регулярная замена фильтра (каждые 15-20 тыс. км) предотвращает до 80% отказов топливной системы и продлевает ресурс силового агрегата.

Технические параметры допустимого сопротивления

Допустимое сопротивление топливного фильтра двигателя Cummins на Газели характеризует его пропускную способность и степень загрязнения. Этот параметр измеряется в килопаскалях (кПа) и напрямую влияет на давление в топливной рампе, стабильность работы силового агрегата и расход горючего. Превышение норматива приводит к падению мощности, затрудненному пуску и повышенной нагрузке на ТНВД.

Контроль сопротивления осуществляется через штатные датчики давления до и после фильтрующего элемента. Для точной диагностики используют манометрический тест-адаптер, подключаемый к сервисному порту топливной магистрали. Замеры выполняются при номинальных оборотах холостого хода двигателя после прогрева до рабочей температуры.

Критические значения сопротивления

Состояние фильтра	Сопротивление (кПа)	Рекомендуемое действие
Новый / Чистый	0.8–1.2	Штатная эксплуатация
Эксплуатируемый (предел нормы)	до 6.5	Контроль состояния
Критическое загрязнение	≥7.0	Немедленная замена

Важные особенности:

• Проверка выполняется при рабочем давлении в системе 400–500 кПа
• Перепад ≥7 кПа вызывает срабатывание аварийной индикации на панели приборов
• Допустимое отклонение между замерами – не более 0.3 кПа/1000 км пробега

Нарушение нормативов провоцирует кавитацию топливного насоса и обеднение топливно-воздушной смеси. Для фильтров Cummins ISF 2.8/3.8 критично применение оригинальных картриджей с многослойной целлюлозно-синтетической матрицей, обеспечивающей заявленное сопротивление при номинальном ресурсе 15 000–20 000 км.

Сопротивление прокачке и производительность насоса

Сопротивление прокачке топлива через фильтр Газель Камминз – критический параметр, определяющий нагрузку на топливный насос. Оно возникает из-за конструктивных особенностей фильтрующего элемента (плотности материала, размера пор) и напрямую зависит от степени загрязнения. Чем выше загрязнённость фильтра, тем больше энергии требуется насосу для преодоления гидравлического сопротивления и поддержания заданного давления в системе.

Производительность насоса падает пропорционально росту сопротивления: при забитом фильтре насос работает на пределе возможностей, что приводит к снижению подачи топлива в двигатель. Это вызывает нестабильную работу ДВС (рывки, потеря мощности), повышенный износ насоса из-за перегрузок и риск «голодания» топливной системы при высоких оборотах или нагрузках. Для двигателя Cummins ISF 2.8/3.8 критично поддержание сопротивления в пределах 0,5–0,7 бар для нового фильтра и не более 1,5–2 бар перед заменой.

Факторы влияния и последствия

• Ключевые причины роста сопротивления:
  • Накопление частиц грязи, воды и парафинов в фильтрующем материале
  • Использование некачественного топлива с высоким содержанием примесей
  • Эксплуатация при низких температурах (загустение солярки)
• Риски для системы:
  • Падение давления топлива перед ТНВД
  • Ускоренный износ плунжерных пар насоса
  • Детонация, повышенная дымность выхлопа

Состояние фильтра	Сопротивление (бар)	Влияние на насос
Новый	0,4–0,6	Номинальная производительность
Умеренно загрязнённый	0,8–1,2	Снижение подачи на 10–15%
Сильно загрязнённый	>1,5	Производительность падает на 25–40%, риск кавитации

Сочетаемость с зимними и летними видами солярки

Топливный фильтр Газель Камминз рассчитан на работу со стандартными сортами дизельного топлива, включая летние (Л) и зимние (З) маркировки. Конструкция фильтрующего элемента эффективно задерживает парафины и примеси, характерные для летней солярки при плюсовых температурах, обеспечивая стабильную пропускную способность.

При эксплуатации в холодный сезон критически важно использовать зимнее или арктическое дизтопливо (классов К5, К3 или З), так как летняя солярка при -10°C и ниже интенсивно кристаллизуется. Парафиновые отложения быстро забивают поры фильтра, блокируя подачу топлива. Фильтр Cummins не оснащен подогревом, поэтому зависимость от сезонного топлива абсолютная.

Ключевые особенности применения

• Летняя эксплуатация: Фильтр корректно работает с марками Л-0,2-40 и ЕВРО-5 без риска засорения. Требует замены строго по регламенту (каждые 10-15 тыс. км) из-за высокого содержания серы и асфальтенов.
• Зимняя эксплуатация:
  • Обязательно использование зимних сортов (ДТ-З-К5 до -25°C, ДТ-А-К5 до -45°C)
  • При резком похолодании даже с "зимней" соляркой возможна кратковременная потеря пропускной способности из-за конденсата в системе
• Аварийные ситуации: При замерзании летнего топлива в фильтре требуется прогрев топливной магистрали и замена фильтрующего элемента – промывка неэффективна.

Тип топлива	Температурный диапазон	Рекомендации для фильтра
Летнее (Л)	Выше -5°C	Стандартный режим замены
Межсезонное (Е)	До -15°C	Контроль влагоотделителя
Зимнее (З, К5)	До -25°C	Допустима штатная работа
Арктическое (А)	Ниже -25°C	Обязательная замена на зимний фильтр Cummins (арт. 1265894)

Нюансы работы с биодизельными смесями

Использование биодизельных смесей (особенно B20 и выше) требует повышенного внимания к состоянию топливного фильтра Газель Камминз. Биодизель обладает сильными моющими свойствами, активно растворяя многолетние отложения в топливном баке и магистралях. Эти загрязнения массово поступают в фильтр, приводя к его ускоренному засорению. Непредвиденная потеря мощности или затрудненный пуск часто становятся следствием такого эффекта.

Биокомпоненты в топливе гигроскопичны и способствуют накоплению воды в системе. Это создает риск развития микроорганизмов, образования слизистых отложений и коррозии металлических элементов. Фильтр Камминз, хотя и оснащен водоотделителем, при работе с биосмесями требует более частого контроля дренажа. Дополнительную сложность представляет сезонность: при отрицательных температурах парафины в биодизеле кристаллизуются, повышая вязкость топлива и нагрузку на фильтрующий элемент.

Ключевые особенности эксплуатации

Основные рекомендации для владельцев:

• Укороченный интервал замены: При постоянном использовании смесей с содержанием биодизеля свыше 10% замену фильтра проводят в 1.5-2 раза чаще стандартного регламента
• Контроль воды: Регулярный слив отстоя из сепаратора (не реже 1 раза в 2000 км) и применение биоцидных присадок для предотвращения биопленки
• Зимняя специфика: Обязательное использование зимних сортов биодизеля (B5 или ниже) и предпусковых подогревателей при температуре ниже -5°C

Параметр	Минеральное дизтопливо	Биодизельная смесь (B20)
Рекомендуемая замена фильтра	15 000 - 20 000 км	8 000 - 12 000 км
Частота слива воды	Каждые 5 000 км	Каждые 2 000 км
Температура применения	До -20°C (с Arctic)	Не ниже -5°C (B20)

Проверка фильтра как часть планового ТО

Плановый контроль топливного фильтра двигателя Cummins на Газели проводится при каждом техническом обслуживании (обычно каждые 10-15 тыс. км пробега или согласно регламенту производителя). Основная цель – оценка его состояния, выявление загрязнения и определение необходимости замены до возникновения проблем с подачей топлива.

Процедура начинается с визуального осмотра корпуса фильтра (часто прозрачного или с индикатором) на предмет механических повреждений, подтеков топлива и уровня скопившейся воды в отстойнике. Обязательно проверяется герметичность соединений подводящих/отводящих топливопроводов.

Ключевые этапы проверки:

• Контроль индикатора загрязнения (при наличии): На многих фильтрах Cummins установлен красный поплавок или электронный датчик. Выступающий поплавок или сигнал лампы на панели приборов четко указывают на критическое загрязнение и необходимость немедленной замены.
• Оценка состояния фильтрующего элемента: Если корпус прозрачный, визуально оценивается степень потемнения фильтровального материала (картриджа). Сильное потемнение или наличие темного шлама сигнализирует о засорении.
• Проверка водоотделителя: Фильтр Cummins оснащен отстойником для сбора воды. Необходимо отвернуть дренажную пробку в нижней части корпуса и слить скопившуюся воду и загрязнения в чистую емкость. Наличие большого количества воды или грязного осадка – повод для замены.
• Анализ симптомов: Фиксация косвенных признаков забитого фильтра, проявившихся в период с прошлого ТО: затрудненный пуск, падение мощности, рывки или неустойчивая работа двигателя под нагрузкой, повышенный расход топлива.

По результатам проверки принимается решение: продолжить эксплуатацию фильтра (если состояние удовлетворительное), слить воду и грязь или немедленно заменить фильтрующий элемент/сборку. Пренебрежение плановой проверкой ведет к ускоренному износу ТНВД и форсунок из-за недостаточной очистки топлива или попадания воды в систему.

Конструктивные изменения за годы производства

Топливный фильтр для двигателя Cummins на Газели подвергался поэтапным модернизациям, направленным на повышение надёжности и адаптацию к меняющимся экологическим стандартам. Основные трансформации коснулись материалов изготовления, компоновки элементов и степени фильтрации.

Эволюция конструкции отражает стремление оптимизировать обслуживание и увеличить ресурс компонента. Производитель последовательно усиливал критические узлы и внедрял технологические решения для стабильной работы топливной системы в различных условиях эксплуатации.

Хронология ключевых изменений

• Ранние версии (до ~2010 г.): Использование разборных металлических корпусов со сменными бумажными картриджами. Фильтры требовали регулярной очистки отстойника от воды и механических примесей.
• Переход на модульную систему: Замена разборных конструкций на необслуживаемые герметичные модули. Корпуса стали изготавливать из композитных материалов, устойчивых к вибрациям и коррозии.
• Улучшение фильтрующих элементов: Внедрение многослойных синтетических материалов с градиентной плотностью. Точность очистки повышена с 10–12 микрон до 3–5 микрон для соответствия нормам Евро-4/5.
• Интеграция датчиков: Добавление электронных датчиков наличия воды в топливе и перепада давления. Это позволило реализовать сигнализацию о необходимости замены через бортовую диагностику.
• Оптимизация гидравлики: Пересмотр формы входных/выходных каналов для снижения сопротивления топливопотока. Увеличение пропускной способности на 15–20% для моделей с двигателями Cummins ISF 2.8/3.8.

Период	Изменение	Эффект
2006–2010	Металлический корпус, ручной слив отстоя	Высокая ремонтопригодность, но трудоёмкое обслуживание
2011–2015	Композитный корпус, увеличенная площадь фильтрации	Снижение веса, рост ресурса до 30 тыс. км
2016–н.в.	Датчики воды/давления, нанопористые мембраны	Совместимость с Common Rail, ресурс до 40 тыс. км

Архитектурные особенности кассетных моделей

Кассетные топливные фильтры для двигателей Cummins на Газель характеризуются модульной компоновкой. Фильтрующий элемент выполнен в виде плоской гофрированной кассеты, заключенной в герметичный пластиковый или металлический корпус. Такая архитектура обеспечивает многократное использование стакана при плановом обслуживании.

Ключевое отличие – вертикальная установка кассеты с верхним доступом через прижимную крышку. Это упрощает замену элемента без демонтажа топливных магистралей. Корпус оснащен резьбовыми штуцерами стандарта JIC для входа/выхода топлива, а нижняя часть содержит дренажный клапан для ручного слива отстоя.

Конструктивные элементы и специфика

• Многослойный фильтрующий материал: сочетание целлюлозных и синтетических волокон с пропиткой, задерживающей частицы от 5 микрон и эмульгированную воду
• Пружинный механизм прижима: гарантирует отсутствие зазоров между кассетой и крышкой, предотвращая байпас неочищенного топлива
• Интегрированный водоотделитель: коническая форма кассеты направляет скопившуюся влагу в отстойник с прозрачным индикатором уровня
• Термостойкие уплотнения: кольца из нитриловой резины (NBR) сохраняют эластичность при температуре топлива до +120°C

Компонент	Материал	Функциональное назначение
Корпус	Алюминиевый сплав/стеклонаполненный полиамид	Защита кассеты от механических повреждений и вибраций
Крышка	Ковкий чугун с антикоррозийным покрытием	Обеспечение герметичности и равномерного распределения давления
Дренажный клапан	Латунь с тефлоновым уплотнением	Контролируемый слив загрязнений без разборки узла

Особенностью кассет Cummins ISF для Газель является усиленная рамка элемента, предотвращающая деформацию при перепадах давления в системе Common Rail. Фильтры совместимы с биодизельными смесями благодаря химической инертности материалов.

Специфика монтажа в автомобилях с пробегом

При установке топливного фильтра Cummins на автомобили "Газель" с пробегом критически важно предварительно оценить состояние топливной магистрали и креплений. Высокая вероятность коррозии металлических трубопроводов и деформации пластиковых элементов требует тщательной ревизии перед демонтажем старого фильтра. Особое внимание уделите резьбовым соединениям штуцеров – накидные гайки часто "прикипают" из-за длительной эксплуатации.

Проверьте целостность посадочных мест корпуса фильтра и кронштейнов – усталость металла в подкапотном пространстве может привести к трещинам. На моделях после 2010 года возможны нестандартные доработки предыдущих владельцев: дополнительные топливные отводы, кустарные крепления или изменения конфигурации трубок. Все обнаруженные нештатные элементы необходимо устранить перед монтажом нового фильтра во избежание утечек.

Ключевые этапы работ

• Очистка контактов: Зачистка клемм датчика воды и системы подогрева от окислов
• Герметизация: Обязательная замена уплотнительных колец на топливных шлангах
• Калибровка: Прокачка системы с контролем давления для выявления скрытых дефектов

Проблема	Решение
Сорванная резьба на штуцере	Использование ремонтных втулок или замена топливной трубки
Деформация кронштейна	Восстановление геометрии или установка нового крепления
Микротрещины в патрубках	Комплексная замена топливных шлангов

После установки обязательно выполните тестовый запуск двигателя с поэтапным повышением оборотов. Контролируйте отсутствие течей в течение первых 50 км пробега – ослабление затяжки соединений на прогретом двигателе частая проблема изношенных систем. Для автомобилей с пробегом свыше 200 000 км рекомендуется повторная диагностика через 500 км после замены.

Экспресс-тесты остаточного ресурса в дороге

Проверить состояние топливного фильтра Cummins на Газели в походных условиях можно по ряду косвенных, но достаточно информативных признаков. Эти методы не требуют сложного оборудования и позволяют оперативно оценить необходимость внеплановой замены или хотя бы запланировать ее на ближайшее время.

Регулярное внимание к этим сигналам помогает избежать критического засорения фильтра, ведущего к остановке двигателя, особенно при работе в условиях повышенной запыленности или с топливом сомнительного качества.

Основные признаки износа фильтра

• Визуальная оценка корпуса: Осмотрите прозрачный отстойник (если установлен) или сам корпус фильтра. Наличие значительного слоя темного осадка, воды (расслоение жидкости) или крупных частиц на дне отстойника указывает на высокую степень загрязнения.
• Затрудненный пуск двигателя: Особенно "на холодную". Двигатель долго крутит стартером перед запуском, что может быть вызвано недостаточным поступлением топлива из-за забитого фильтра.
• Падение мощности и "тупой" разгон: Автомобиль хуже тянет, особенно под нагрузкой (подъем, обгон), разгоняется вяло. Мотор не выходит на номинальные обороты.
• Неустойчивая работа на холостом ходу: Двигатель "троит", обороты холостого хода плавают, возможны даже кратковременные остановки.
• Увеличение расхода топлива: ЭБУ, пытаясь компенсировать нехватку топлива из-за возросшего сопротивления фильтра, может увеличивать длительность впрыска, что ведет к повышенному расходу.
• Провалы при резком нажатии на педаль газа: При резком ускорении возникает ощущение "захлебывания" двигателя, провал тяги.
• Проверка индикатора засорения (если установлен): На некоторых фильтрах Cummins или их корпусах установлен механический индикатор (обычно красного цвета). Если кнопка индикатора утоплена или цветовая метка сместилась в красную зону - фильтр требует немедленной замены.

Важно понимать: Эти признаки могут указывать и на другие неисправности топливной системы (ТНВД, форсунки, подкачивающий насос). Однако, учитывая критическую роль фильтра и его ресурс, проверка его состояния - первый и обязательный шаг при появлении подобных симптомов.

Признак	Возможная степень засорения	Рекомендуемое действие
Затрудненный пуск (особенно холодный)	Средняя	Планировать замену в ближайшее время
Потеря мощности/вялый разгон	Высокая	Требует внимания, замена желательна срочно
Неустойчивый холостой ход, провалы	Высокая/Критическая	Замена необходима как можно скорее
Видимый осадок/вода в отстойнике	Любая (зависит от количества)	Слить отстой немедленно. Оценить состояние фильтра.
Сработал механический индикатор	Критическая	Немедленная замена фильтра

Особенности хранения запасного фильтра в автомобиле

Храните фильтр исключительно в герметичной заводской упаковке для защиты от атмосферной влаги, пыли и механических повреждений. Любое нарушение целостности полиэтиленового пакета или картонной коробки приводит к риску загрязнения фильтрующего материала и снижению его эффективности.

Избегайте размещения вблизи источников тепла (двигатель, выхлопная система) или под прямыми солнечными лучами – высокие температуры ускоряют старение резиновых уплотнителей и могут деформировать пластиковые компоненты. Оптимально выбрать сухое место в салоне или багажнике с минимальными перепадами температур.

Ключевые правила хранения

• Ориентация: Располагайте фильтр горизонтально – вертикальное хранение (особенно на боку) вызывает деформацию гофрированного фильтрующего элемента
• Защита от вибрации: Фиксируйте упаковку для предотвращения трения о другие предметы во время движения
• Срок годности: Учитывайте маркировку на корпусе – даже в идеальных условиях бумажный фильтрующий материал со временем теряет свойства
• Контроль целостности: Регулярно проверяйте отсутствие конденсата внутри упаковки и состояние уплотнительных колец

Фактор риска	Последствие для фильтра	Мера предосторожности
Повышенная влажность	Разбухание целлюлозных волокон, рост грибка	Герметизация + влагопоглотитель в упаковке
Механические удары	Смещение фильтрующих слоёв, трещины на корпусе	Жёсткая тара (пластиковый контейнер)
Контакты с ГСМ	Разрушение клеевых составов и резиновых элементов	Изоляция от канистр с топливом/маслом

Список источников

При подготовке материала использовались технические документы производителей, специализированная литература и профильные ресурсы для обеспечения точности описания конструкции и характеристик топливного фильтра.

Основные источники включают официальную документацию, руководства по ремонту и экспертные публикации, посвященные дизельным системам питания двигателей Cummins на автомобилях ГАЗель.

• Официальное руководство по эксплуатации ГАЗель Бизнес с двигателем Cummins ISF 2.8
• Каталоги запчастей Cummins Filtration (серии FF, FS и LF)
• Технические бюллетени Gorky Automobile Plant по топливной системе
• Монографии "Системы питания дизелей Common Rail" (авт. В.И. Кислов)
• Статьи из журналов "Автотранспорт" и "Грузовик Пресс" по обслуживанию ГАЗель
• Протоколы испытаний топливных фильтров Fleetguard
• Материалы технических семинаров "Cummins Service Training"

Видео: Газель NEXT. Замена топливного и воздушного фильтра CUMMINS isf 2.8.


• Автомониторы для парковочных камер - типы, устройство, применение

• Задние рычаги Форд Фокус 2 - что это, из чего состоят, как работают, замена и ремонт

• Сгорело сцепление - признаки поломки и варианты ремонта
