Троит двигатель Приора 16V - причины, устранение, проверка свечей и катушки

Статья обновлена: 18.08.2025

Нестабильная работа двигателя на автомобиле Лада Приора с 16-клапанным мотором – распространённая проблема, проявляющаяся в виде троения. Характерные признаки: вибрации на холостом ходу, потеря мощности, плавающие обороты, повышенный расход топлива и загоревшийся индикатор Check Engine. Чаще всего причина кроется в неисправностях системы зажигания.

Основные виновники троения – отказ одной или нескольких свечей зажигания либо выход из строя катушки зажигания. Реже проблема вызвана неполадками высоковольтных проводов, негерметичностью форсунок, подсосом воздуха во впускном тракте или низкой компрессией в цилиндре. Для точной диагностики и устранения неисправности потребуется последовательная проверка ключевых элементов.

Определение симптома "троения" двигателя Приора 16V

Двигатель начинает работать с явной неравномерностью: появляются подергивания и вибрации, особенно заметные на холостом ходу и низких оборотах. Вибрации часто передаются на кузов, рулевое колесо или рычаг КПП, создавая дискомфорт. Звук мотора меняется – вместо ровного гула слышны "захлебывания" или прерывистое подвывание.

Наблюдается потеря мощности: автомобиль хуже разгоняется, требует большего нажатия на педаль газа для поддержания скорости. В выхлопной системе возникают нехарактерные хлопки (как на впуске, так и в глушителе), сопровождающиеся запахом несгоревшего топлива из-за его попадания в катализатор. На приборной панели обычно загорается или мигает контрольная лампа Check Engine.

Ключевые признаки для диагностики:

• Неустойчивые обороты холостого хода: стрелка тахометра хаотично колеблется (500-1000 об/мин), двигатель может глохнуть.
• Тактильные вибрации: дрожь ощущается на руле, сиденьях, дверных картах при стоянии на "нейтрали".
• Изменение звука выхлопа: неравномерное "бубнение" или приглушенные взрывы в глушителе.
• Рывки при разгоне: провалы тяги при наборе скорости, особенно в диапазоне 2000-3000 об/мин.
• Повышенный расход топлива: бортовой компьютер или ручной расчет показывают увеличение расхода на 10-30%.
• Световой сигнал Check Engine: постоянное или мигающее свечение лампы (мигание указывает на пропуски воспламенения, опасные для катализатора).

Необходимые инструменты для самостоятельной диагностики проблемы

Для точного выявления причин троения двигателя Приоры потребуется минимальный набор инструментов. Большинство из них доступны в стандартном гараже или приобретаются в автомагазинах по доступной цене.

Обязательно соблюдайте технику безопасности: отключайте минусовую клемму аккумулятора перед началом работ, используйте защитные перчатки и очки. Работайте только на остывшем двигателе во избежание ожогов.

Базовый набор

• Свечной ключ (16 мм) с резиновым вкладышем – для аккуратного извлечения свечей
• Торцевые головки на 8 мм и 10 мм с воротком
• Удлинитель для свечного ключа (100-150 мм)
• Крестовая отвертка для демонтажа пластиковых кожухов
• Плоскогубцы с изолированными ручками

Мультиметр	Для проверки сопротивления катушек (норма: 0.4-1.5 Ом первичная обмотка, 5-15 кОм вторичная)
Компрессометр	Для замера компрессии в цилиндрах (оптимально 12-14 Бар)
Диэлектрическая смазка	Обработка колодцев свечей перед установкой

1. Дополнительные приспособления:
   • Щуп для проверки искры (пробник)
   • Запасной комплект свечей NGK BCPR6ES
   • Фонарик с узким лучом для осмотра колодцев

Предварительная проверка кода ошибки через ЭБУ (OBD-II сканер)

Подключите OBD-II сканер к диагностическому разъему автомобиля, расположенному под панелью приборов в районе рулевой колонки. Включите зажигание (двигатель не запускайте) и дождитесь инициализации сканера с электронным блоком управления (ЭБУ) двигателя.

Выберите в меню сканера режим чтения ошибок двигателя (DTC - Diagnostic Trouble Codes). Система выдаст коды неисправностей, сохраненные в памяти ЭБУ. Зафиксируйте все коды, уделив особое внимание ошибкам, связанным с цилиндрами (P0301, P0302, P0303, P0304) или системой зажигания (P0351-P0354).

Анализ кодов ошибок

Расшифруйте полученные коды, используя инструкцию к сканеру или онлайн-базы данных. Коды формата P03XX указывают на пропуски зажигания:

• P0301 - пропуски в 1 цилиндре
• P0302 - пропуски во 2 цилиндре
• P0303 - пропуски в 3 цилиндре
• P0304 - пропуски в 4 цилиндре

Коды P0351-P0354 сигнализируют о неисправностях цепей управления катушками зажигания соответствующих цилиндров. Обнаружение таких ошибок сужает круг диагностики до конкретного цилиндра или элемента системы зажигания.

Важно: После устранения неполадок сотрите ошибки из памяти ЭБУ через функцию сканера "Clear DTC" и выполните тестовую поездку для проверки результата.

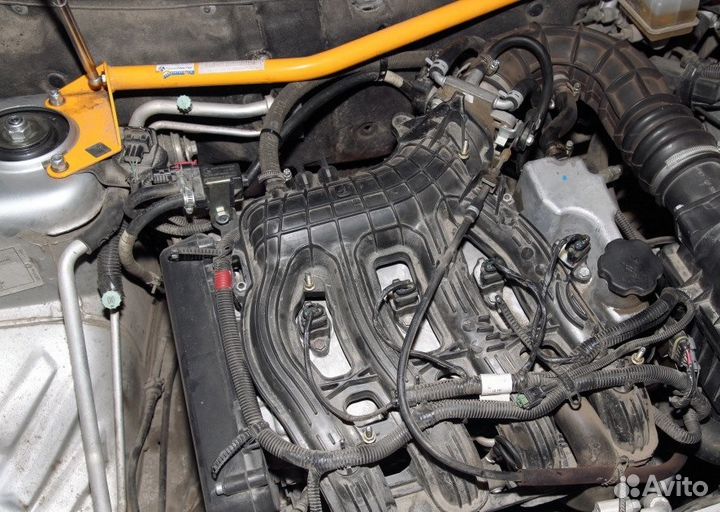

Визуальный осмотр подкапотного пространства на наличие повреждений

Начните с проверки целостности высоковольтных проводов и колпачков свечей зажигания. Осмотрите изоляцию на предмет трещин, потертостей или оплавленных участков, особенно в местах контакта с металлическими элементами двигателя. Убедитесь в отсутствии следов электрического пробоя (белесые дорожки или нагар) на поверхности проводов и катушек.

Внимательно исследуйте корпуса катушек зажигания на наличие сколов, глубоких царапин или трещин. Проверьте плотность прилегания разъемов питания и управления к катушкам – контакты должны быть чистыми, без окисления или деформации. Обратите внимание на состояние резиновых уплотнителей в местах установки катушек в свечные колодцы.

Ключевые элементы для диагностики

• Топливные магистралы: ищите подтеки бензина, вздутия шлангов или следы бензина на коллекторе
• Вакуумные шланги: проверьте на расслоение, надрывы возле хомутов, отсоединенные патрубки
• Проводка датчиков: осмотрите жгуты возле ДПКВ, ДПРВ, ДМРВ на перетирания
• Корпус воздушного фильтра: убедитесь в герметичности соединений, отсутствии трещин

Зона осмотра	Критичные дефекты
Изоляция ВВ-проводов	Прогары, масляные загрязнения, заломы
Разъемы катушек	Окисление контактов, люфт фиксатора
Вакуумная система	Свист при работе, мягкие или пористые шланги

Поиск неисправностей в топливной системе: насос и фильтр

Недостаточное давление или подача топлива напрямую влияют на стабильность работы двигателя. Проблемы с топливным насосом или забитый фильтр могут проявляться как "троение", особенно под нагрузкой или на высоких оборотах.

Проверку топливной системы начинают после исключения неисправностей зажигания. Основные цели: убедиться в достаточном давлении топлива и отсутствии препятствий в магистралях.

Диагностика топливного насоса и фильтра

Признаки неисправности:

• Двигатель глохнет при резком нажатии на педаль газа
• Падение мощности, рывки при разгоне
• Затрудненный запуск (особенно "на горячую")
• Повышенный шум из области бензобака при работе насоса

Проверка топливного фильтра:

1. Определите местоположение фильтра (в моторном отсеке или под днищем у бензобака)
2. Осмотрите корпус на наличие вмятин, трещин и подтеков топлива
3. Замерьте давление в топливной рампе (см. ниже)
4. При сниженном давлении: временно установите новый фильтр и повторите замер

Регламент замены: каждые 30 000 км, но при использовании некачественного топлива чаще.

Проверка топливного насоса:

• Включите зажигание (не запуская двигатель) – должен появиться характерный жужжащий звук из бака на 2-3 секунды
• Измерьте давление в топливной рампе:
  1. Подключите манометр к штуцеру на торце рампы (предварительно стравив давление через клапан)
  2. Запустите двигатель – норма: 3.8-4.0 бар на холостом ходу
  3. Резко нажмите газ – давление не должно падать ниже 3.5 бар
  4. Заглушите мотор – давление должно держаться выше 3.0 бар 10 минут
• Проверьте напряжение на разъеме насоса мультиметром (при включении зажигания – 12В)

Показатель	Норма	Отклонение
Давление (хол. ход)	3.8-4.0 бар	Насос/фильтр/регулятор
Давление (сброс газа)	>3.5 бар	Забит фильтр/сетка насоса
Удержание давления	>3.0 бар (10 мин)	Неисправен клапан насоса

Важно: При низких показателях сначала замените фильтр. Если давление не восстановилось – проверяйте сетку грубой очистки на насосе и сам насос. Не забывайте о возможных проблемах с топливным регулятором давления.

Анализ состояния воздушного фильтра и патрубков

Загрязненный воздушный фильтр критично нарушает состав топливовоздушной смеси, провоцируя пропуски зажигания в одном или нескольких цилиндрах. Механические повреждения (трещины, разрывы) или неплотное прилегание патрубков впускного тракта приводят к подсосу неучтенного воздуха, обедняющего смесь и вызывающего "троение" двигателя Лада Приора.

Визуальный осмотр начинается с демонтажа корпуса воздушного фильтра: отсоедините патрубок входа воздуха и снимите крышку, открутив крепежные винты или отщелкнув защелки. Оцените степень загрязнения фильтрующего элемента – плотный слой пыли, масляные пятна или деформация требуют немедленной замены. Проверьте целостность гофрированного патрубка от датчика массового расхода воздуха (ДМРВ) к дроссельному узлу и всех соединительных хомутов.

Методы диагностики подсоса воздуха

Для выявления негерметичности используйте следующие способы:

• Обработка стыков аэрозолем: Запустите двигатель и распылите средство для очистки карбюратора (WD-40, "Быстрый старт") на соединения патрубков, впускной коллектор, прокладку дросселя. Изменение оборотов двигателя укажет место подсоса.
• Проверка дымогенератором: Подача дыма под давлением во впускную систему визуально выявляет трещины и неплотности.
• Контроль датчиков: Ошибки P0171 (бедная смесь) или плавающие холостые обороты косвенно подтверждают подсос.

Обнаруженные поврежденные патрубки замените, ослабленные хомуты затяните. Устанавливайте только оригинальный воздушный фильтр или качественный аналог – дешевые изделия часто имеют несоответствующую плотность материала.

Проверка герметичности впускного коллектора (подсос воздуха)

Подсос неучтенного воздуха во впускном тракте приводит к обеднению топливовоздушной смеси в одном или нескольких цилиндрах. Это нарушает нормальное сгорание, провоцируя троение двигателя, плавающие обороты и ошибки по обеднению смеси (например, P0171).

Наиболее уязвимые места на Приоре 16V: прокладка между коллектором и ГБЦ, уплотнительные кольца топливных форсунок, вакуумные шланги (особенно к регулятору давления топлива и датчику абсолютного давления), клапан адсорбера, а также трещины в самом пластиковом коллекторе или резиновых патрубках.

Способы диагностики подсоса

1. Визуальный осмотр:
   • Запустите двигатель, осмотрите коллектор и шланги на наличие трещин, масляных потёков или следов всасывания пыли
   • Проверьте затяжку гаек крепления коллектора (момент 22 Н·м)
   • Осмотрите резиновые уплотнения форсунок на предмет перекосов и затвердевания
2. Тест с очистителем карбюратора:
   • Запустите двигатель на холостом ходу
   • Распыляйте состав короткими порциями на потенциальные места утечек
   • При попадании состава в зону подсоса обороты временно повысятся или стабилизируются
3. Проверка вакуумных шлангов:
   • Поочерёдно пережимайте пальцем шланги на работающем двигателе
   • Слушайте изменения в работе мотора: стабилизация оборотом укажет на негерметичность в пережатой магистрали
   • Особое внимание уделите тройнику под дросселем и шлангу к регулятору давления топлива
4. Дымогенератор (наиболее точный метод):
   • Подключите генератор дыма к впускному тракту через снятый патрубок воздушного фильтра
   • Подайте дым под давлением 0.5-1 бар
   • Выход дыма укажет точное место разгерметизации

Обнаруженные повреждённые прокладки, шланги или уплотнения подлежат замене. При наличии трещин в пластиковом коллекторе требуется его замена. После ремонта выполните адаптацию дроссельной заслонки и сброс ошибок ЭБУ.

Диагностика датчика положения коленвала (ДПКВ)

При троении двигателя Приоры 16V ДПКВ требует проверки в первую очередь. Неисправность датчика вызывает пропуски зажигания, хаотичные подергивания и внезапную остановку мотора из-за нарушения синхронизации работы форсунок и катушек зажигания.

Диагностика выполняется в три этапа: визуальный осмотр, проверка сопротивления и оценка выходного сигнала осциллографом. Для работы потребуется мультиметр и доступ к датчику, расположенному возле шкива коленвала на кронштейне масляного насоса.

Методы проверки ДПКВ

1. Визуальный осмотр:

• Снимите разъем датчика (предварительно заглушив двигатель)
• Проверьте корпус на трещины и сколы
• Убедитесь в отсутствии следов масла или металлической стружки на чувствительном элементе
• Осмотрите проводку на обрывы и потертости (особенно возле разъема)

2. Измерение сопротивления:

1. Переведите мультиметр в режим омметра (диапазон 2 кОм)
2. Подключите щупы к контактам №1 и №2 разъема ДПКВ
3. Нормальное сопротивление: 500-700 Ом
4. Отклонения указывают на неисправность:
   • ∞ (обрыв обмотки)
   • 0-100 Ом (межвитковое замыкание)

3. Проверка сигнала осциллографом:

• Подключите щупы осциллографа к контактам датчика
• Прокрутите двигатель стартером
• Исправный ДПКВ выдаст равномерные синусоидальные импульсы
• Отсутствие сигнала или искаженная форма волны подтверждают неисправность

Типичные неисправности	Влияние на двигатель
Обрыв катушки	Двигатель глохнет, не запускается
Загрязнение металлической пылью	Плавают обороты, троение на холостом ходу
Нарушение зазора до шкива	Хаотичные пропуски зажигания под нагрузкой

Важно: После замены ДПКВ расстояние между торцом датчика и зубьями шкива должно составлять 0.5-1.5 мм. Неисправный датчик ремонту не подлежит – только замена на оригинальный (артикул 21120-3847010) или аналог с аналогичными параметрами.

Контроль показаний датчика положения распредвала (ДПРВ)

Неисправность ДПРВ напрямую влияет на троение двигателя Приоры, так как датчик определяет положение распредвала для синхронизации впрыска топлива и момента зажигания в каждом цилиндре. При его сбоях ЭБУ переходит в аварийный режим, используя данные датчика коленвала (ДПКВ), что приводит к попарно-параллельному впрыску и нарушению точности искрообразования.

Характерные признаки неполадок ДПРВ включают:

• Затрудненный запуск двигателя (особенно "на горячую")
• Плавание оборотов на холостом ходу
• Снижение мощности и приемистости
• Повышенный расход топлива
• Загорание чека неисправности двигателя (P0340, P0342, P0343)

Диагностика ДПРВ

Для проверки выполните следующие действия:

1. Считайте ошибки через диагностический разъем OBD-II сканером. Коды неисправностей ДПРВ:
   • P0340 – Отсутствие сигнала датчика
   • P0342 – Низкий уровень сигнала
   • P0343 – Высокий уровень сигнала
2. Проверьте цепь питания и соединения:
   • Отсоедините фишку датчика при заглушенном двигателе
   • Замерьте напряжение между контактом "А" разъема (красно-белый провод) и массой – должно быть 12В
   • Проверьте целостность проводов и отсутствие окислов на контактах
3. Протестируйте сопротивление датчика:
   • Отключите фишку и замерьте сопротивление между контактами "B" и "C" (синий и серо-белый провода)
   • Норма для исправного датчика: 500-700 Ом при +20°C
4. Оцените сигнал осциллографом (при наличии оборудования):
   • Подключите щупы к сигнальному проводу ("B") и массе
   • Запустите двигатель – график должен показывать четкие прямоугольные импульсы
   • Отсутствие или искажение сигнала – признак неисправности

Важно: При замене ДПРВ очистите посадочное место от грязи и проверьте целостность задающего диска на распредвале. После установки нового датчика сбросьте адаптации ЭБУ через диагностическое оборудование.

Тестирование работы датчика массового расхода воздуха (ДМРВ)

ДМРВ измеряет объем воздуха, поступающего в двигатель, и передает данные ЭБУ для формирования оптимальной топливовоздушной смеси. Неисправности датчика вызывают плавающие обороты, провалы при разгоне, повышенный расход топлива и могут имитировать симптомы троения двигателя.

Проверку выполняют при помощи мультиметра на заглушенном двигателе (ключ зажигания в положении "ON"). Щупы подключают к сигнальному проводу (обычно желтый) и "массе" (зеленый) на колодке ДМРВ. Допустимое напряжение исправного датчика: 0.996–1.04 В. Отклонение от нормы указывает на необходимость замены.

Методы диагностики

• Визуальный осмотр: Проверьте целостность гофры воздуховода, отсутствие масляных пятен на чувствительном элементе датчика.
• Отключение разъема: При отключенном ДМРВ ЭБУ переходит на аварийные параметры. Если работа двигателя стабилизировалась – датчик неисправен.
• Замер напряжения:
  1. Выключите зажигание, отсоедините фишку ДМРВ.
  2. Включите зажигание, измерьте напряжение между контактами 1 (масса) и 3 (питание +12В).
  3. Подключите фишку, измерьте напряжение между контактами 1 (масса) и 2 (сигнальный).

Состояние ДМРВ	Напряжение (В)	Рекомендуемое действие
Новый	0.996–1.01	Калибровка не требуется
Рабочий	1.01–1.04	Контроль через 5–7 тыс. км
Критичный износ	1.05–1.07	Замена в ближайшее время
Неисправен	≥1.08 или ≤0.98	Немедленная замена

Важно: Перед проверкой очистите контакты разъема от окислов. Используйте точный цифровой мультиметр – погрешность аналоговых приборов искажает результаты. При замене устанавливайте оригинальный датчик (артикул 0 280 218 116) или проверенные аналоги (Bosch, ERA).

Проверка работоспособности датчика кислорода (лямбда-зонд)

Датчик кислорода анализирует содержание кислорода в выхлопных газах, передавая данные ЭБУ для коррекции топливно-воздушной смеси. Неисправный лямбда-зонд вызывает переобогащение или обеднение смеси, что приводит к троению двигателя, повышенному расходу топлива и неустойчивым оборотам.

При отказе датчика ЭБУ переходит на усредненные параметры, но работа двигателя нарушается. Проверка обязательна при ошибках P0130-P0135, P0171/P0172, а также при визуальном загрязнении или механических повреждениях чувствительного элемента.

Методы диагностики:

1. Визуальный осмотр:
   • Наличие копоти, масляного нагара или белого налёта на наконечнике
   • Повреждение проводов, оплавление изоляции
   • Окисление контактов в разъёме
2. Проверка нагревателя (мультиметром):
   • Замер сопротивления между контактами нагревателя (пины 3-4 для 4-проводного датчика)
   • Норма: 2-14 Ом при +20°C (точные значения уточняйте в мануале)
   • Проверка напряжения: 12В на разъёме при включенном зажигании
3. Проверка сигнального напряжения:
   • Запустите двигатель и прогрейте до рабочей температуры
   • Подключите щупы мультиметра к сигнальному проводу (пин 1) и массе (пин 2)
   • Нормальные показатели: 0.1-0.9В с частотой изменения 8-10 раз/минуту
   • Статичное значение 0.45В или отсутствие сигнала – признак неисправности

Параметр	Норма	Отклонение
Сопротивление нагревателя	2-14 Ом	Обрыв/КЗ
Сигнал на прогретом двигателе	0.1-0.9В	Постоянное значение
Частота изменения сигнала	0.5-4 Гц	Менее 0.5 Гц

Диагностика сканером:

• Считайте ошибки: P0130 (цепь датчика), P0134 (отсутствие активности)
• Проанализируйте параметр "Напряжение лямбда-зонда" в реальном времени
• Проверьте время реакции датчика в режиме графиков

Осмотр высоковольтных проводов: целостность и сопротивление

Проверка высоковольтных проводов – критически важный этап диагностики троения двигателя Приоры. Повреждения изоляции или нарушение проводимости приводят к утечкам тока и пропускам зажигания в цилиндрах. Визуальный осмотр и измерение сопротивления обязательны при поиске причины нестабильной работы.

Начинайте диагностику только на холодном двигателе при выключенном зажигании. Последовательно отсоединяйте каждый провод от свечи и катушки зажигания, избегая резких рывков за шнур. Тщательно осматривайте весь путь проводов: от распределителя катушек до свечных колодцев.

Методы проверки

Визуальная оценка состояния:

• Ищите трещины, потертости, вздутия или оплавления на изоляции.
• Проверьте наконечники проводов: коррозия, окисление или зеленый налет внутри колпачков недопустимы.
• Осмотрите места изгибов возле катушки и свечей – частые зоны повреждений.
• Обратите внимание на следы пробоя (темные дорожки или точки на изоляции).

Измерение сопротивления мультиметром:

1. Переведите мультиметр в режим измерения сопротивления (Омометр, диапазон 0-20 кОм).
2. Подсоедините щупы к металлическим контактам обоих наконечников провода.
3. Зафиксируйте показания. Норма для Приоры 16V:

   Длина провода	Допустимое сопротивление
   Короткие (1-4 цилиндры)	3.5 - 10 кОм
   Длинный (2-3 цилиндры)	5 - 15 кОм

4. Сравните значения всех проводов. Разница между ними не должна превышать 2-4 кОм.

Проверка в темноте: Запустите двигатель в полной темноте. Видимое искрение по длине провода или вокруг наконечников свидетельствует об утечке тока. Такой провод требует немедленной замены.

Любой провод с поврежденной изоляцией, следами пробоя, обрывом (бесконечное сопротивление) или значением сопротивления, выходящим за допустимые пределы, подлежит замене. Устанавливайте только комплект проводов с параметрами, рекомендованными для Приоры 16V.

Последовательная замена свечей зажигания между цилиндрами

Данный метод применяется для выявления неисправной свечи при троении двигателя. Суть заключается в ручной перестановке элементов между цилиндрами с последующим контролем поведения мотора.

Перемещая потенциально проблемную свечу, вы отслеживаете смещение пропусков зажигания. Если троение переместилось вслед за деталью – она требует замены.

Алгоритм диагностики

1. Запустите двигатель и определите проблемный цилиндр (через сканер или методом поочередного отключения катушек)
2. Заглушите мотор и дайте ему остыть
3. Демонтируйте свечу из неработающего цилиндра
4. Извлеките исправную свечу из соседнего цилиндра (например, с 1-го на 4-й)
5. Поменяйте свечи местами:
   • Установите "подозрительную" свечу в рабочий цилиндр
   • Исправную свечу – в проблемный цилиндр
6. Повторно запустите двигатель
7. Проанализируйте результат:

   Реакция двигателя	Диагностируемая неисправность
   Троение переместилось на другой цилиндр	Неисправность свечи
   Пропуски остались в том же цилиндре	Проблема в катушке зажигания или топливоподаче

При работе соблюдайте момент затяжки свечей (20 Н∙м) и целостность керамического изолятора. Метод исключает необходимость покупки новых свечей для проверки.

Извлечение свечи зажигания из проблемного цилиндра

Перед извлечением свечи зажигания убедитесь, что двигатель полностью остыл во избежание ожогов и повреждения резьбы. Очистите область вокруг свечного колодца от грязи сжатым воздухом или щёткой, чтобы предотвратить попадание мусора в цилиндр.

Отсоедините высоковольтный провод проблемного цилиндра, аккуратно потянув за защитный колпачок (не за сам провод!). Ослабьте свечу на 1-2 оборота свечным ключом с магнитным или резиновым держателем, после чего полностью выкрутите её вращением против часовой стрелки.

Действия при закисании свечи

• Обработайте резьбовое соединение проникающей смазкой (WD-40) и выждите 15-20 минут
• Аккуратно постучите молотком через деревянный брусок по корпусу свечи
• Попеременно вращайте свечу в обе стороны с небольшим усилием
• При сильном закисании используйте свечной экстрактор

Важно: Если свеча сорвала резьбу при выкручивании, прекратите работу и обратитесь к специалистам для восстановления резьбового отверстия. Установка новой свечи в повреждённое гнездо приведёт к утечке компрессии.

Оценка внешнего состояния свечи: нагар и эрозия электрода

Внимательно осмотрите резьбовую часть и электроды свечи после выкручивания. Исключите механические повреждения: трещины на изоляторе, сколы керамики или деформацию корпуса. Очистите поверхность от рыхлых загрязнений сухой щеткой – это упростит диагностику.

Сфокусируйтесь на цвете и структуре отложений на электродах. Нормальным считается светло-коричневый или серый нагар равномерной консистенции. Отклонения в оттенке или плотности указывают на проблемы в топливной системе, зажигании или механике двигателя.

Типы нагара и их значение

• Маслянистый черный нагар: свидетельствует о попадании масла в камеру сгорания (износ маслосъемных колпачков, поршневых колец).
• Сухая сажа: признак переобогащенной смеси (неисправность датчиков кислорода, форсунок) или слабой искры.
• Белый или светло-серый глянцевый налет: сигнализирует о перегреве свечи (несоответствие калильного числа) или бедной топливной смеси.
• Красноватый оттенок: появляется при использовании топлива с избыточными присадками.

Диагностика эрозии электродов

Оцените зазор между центральным и боковым электродом щупом. Номинальный зазор для Приоры – 1.0–1.1 мм. Критичные отклонения:

1. Увеличенный зазор (более 1.3 мм): результат естественного выгорания металла. Свеча требует замены.
2. Асимметричный износ (сколы, кратеры на электроде): указывает на детонацию или низкое качество топлива.
3. Оплавление кромок: следствие калильного зажигания из-за перегрева.

Дефект	Вероятная причина	Решение
Черный масляный налет	Износ ЦПГ, сальников клапанов	Диагностика компрессии, замена уплотнений
Белый пережог	Неправильное калильное число, перегрев ДВС	Установка свечей с рекомендованным параметром (AU17DVRM)
Эрозия центрального электрода	Ресурсный износ, брак	Обязательная замена комплекта свечей

Важно: Не пытайтесь чистить свечи пескоструем или агрессивной химией – это повреждает защитное покрытие. При любых нестандартных отложениях или износе электродов замените свечи новыми.

Проверка зазора свечи зажигания щупом

Зазор между центральным и боковым электродом свечи критичен для стабильного искрообразования и эффективного сгорания топливной смеси. Несоответствие номиналу напрямую влияет на работу двигателя: вызывает пропуски зажигания, снижение мощности и повышенный расход топлива.

Регулярная проверка зазора обязательна даже для новых свечей, так как он может нарушиться при транспортировке или установке. Используйте плоский щуп (щуповой набор) для точных замеров, избегая проволочных аналогов из-за погрешности измерений.

Порядок проверки зазора

1. Извлеките свечу из двигателя и очистите электроды от нагара мягкой щеткой.
2. Подберите щуп нужной толщины (номинал для Приоры 16V: 1.0-1.13 мм).
3. Вставьте щуп в зазор между электродами перпендикулярно оси свечи.
4. Правильный зазор: щуп проходит с легким ощущением сопротивления, но не деформирует электроды.
5. Слишком большой зазор: щуп свободно болтается или не касается электродов.
6. Слишком малый зазор: щуп не входит или требует заметного усилия.

Состояние зазора	Последствия для двигателя	Действие
Больше нормы (>1.13 мм)	Троение под нагрузкой, пробитие катушки	Аккуратно подогнуть боковой электрод
Меньше нормы (<1.0 мм)	Слабая искра, нагар на свечах	Отрегулировать, отогнув электрод

Для регулировки используйте специальный ключ-отгибатель или плоскогубцы с плавным усилием, чтобы не сломать электрод. После коррекции повторно проверьте зазор щупом. Заменяйте свечи при повреждении изолятора или эрозии электродов – регулировка в таких случаях неэффективна.

Тестирование свечи на искру (метод "на массу")

Метод "на массу" позволяет визуально проверить наличие искры на снятой свече зажигания. Для выполнения потребуется снятая свеча и высоковольтный провод или катушка зажигания, соответствующая проверяемому цилиндру. Обязательно используйте диэлектрические перчатки или сухие тряпичные рукавицы для защиты от удара током.

Заведите двигатель или прокрутите стартером. Наблюдайте за межэлектродным зазором свечи: стабильная ярко-голубая искра между центральным и боковым электродом указывает на исправность. Отсутствие искры, слабая (оранжевая) или нерегулярная искра свидетельствуют о неполадках.

Порядок выполнения проверки

1. Снимите свечу с нужного цилиндра с помощью свечного ключа.
2. Подсоедините свечу к высоковольтному проводу или индивидуальной катушке зажигания.
3. Прижмите металлическую резьбу или корпус свечи к неокрашенной части двигателя ("массе": блок цилиндров, кронштейн). Убедитесь в надежном контакте.
4. Попросите помощника прокрутить двигатель стартером (зажигание включено).
5. Визуально оцените искру в зазоре между электродами свечи.

Важные предупреждения:

• Не держитесь за высоковольтные части или свечу голыми руками во время проверки.
• Исключите попадание топлива на свечу во избежание возгорания.
• Проверяйте только на исправной "массе" без следов краски/коррозии.

Наблюдаемый признак	Состояние системы зажигания
Яркая голубая искра	Исправная свеча и катушка/провод
Тусклая оранжевая искра	Проблемы с катушкой, проводами или питанием
Искра отсутствует	Неисправность свечи, катушки, провода или ЭБУ

Использование искрового тестера для проверки мощности дуги

Искровой тестер имитирует нагрузку свечного зазора в цилиндре, позволяя визуально оценить силу искры под давлением. Для проверки на Приоре 16V подключите прибор между высоковольтным проводом катушки зажигания и свечой выбранного цилиндра. Надежно зафиксируйте соединения во избежание пробоя.

Запустите двигатель или прокрутите стартером, наблюдая за искрой в прозрачном корпусе тестера. Мощная дуга должна быть ярко-синего цвета с характерным треском. Слабая (оранжевая) или отсутствующая искра укажет на проблемы в конкретном цилиндре.

Интерпретация результатов

Нормальная искра:

• Яркая голубая/фиолетовая вспышка
• Стабильное срабатывание при каждом обороте
• Слышимый резкий щелчок

Признаки неисправностей:

1. Тусклая оранжевая искра – слабая энергия катушки или высокое сопротивление проводов
2. Прерывистая дуга – повреждение кабеля или нестабильный сигнал с ЭБУ
3. Полное отсутствие свечения – обрыв цепи, неисправность катушки или коммутатора

Цвет искры	Состояние системы	Рекомендуемые действия
Синий/фиолетовый	Норма	Проверять свечи и топливную систему
Желтый/оранжевый	Слабая энергия	Тестировать катушку, ВВ провода, питание
Отсутствует	Критическая неисправность	Диагностика ЭБУ, датчиков, цепей управления

Важно: тестируйте каждый цилиндр отдельно, сравнивая результаты. Разная интенсивность искры в соседних цилиндрах указывает на отказ конкретной катушки (для систем с индивидуальными модулями) или пробой провода.

Снятие катушки зажигания с двигателя Лада Приора

Перед началом работ убедитесь, что двигатель остыл во избежание ожогов. Отключите минусовую клемму аккумулятора для предотвращения короткого замыкания и сброса ошибок ЭБУ.

Подготовьте инструменты: ключ торцевой на 10 мм с воротком, ветошь для очистки посадочного места, диэлектрическую смазку (при наличии). Определите проблемный цилиндр (по пропускам зажигания) для точечной диагностики.

Процедура демонтажа

1. Очистите область вокруг целевой катушки от пыли и грязи ветошью, чтобы предотвратить попадание мусора в свечной колодец.
2. Отсоедините электрический разъем: нажмите на фиксатор-защелку сверху колодки проводов и потяните разъем вдоль корпуса катушки (не за провода!).
3. Выкрутите крепежный болт торцевым ключом на 10 мм. Болт расположен в центральной части катушки между высоковольтными выводами.
4. Извлеките катушку: возьмитесь за корпус и, слегка покачивая из стороны в сторону, равномерно потяните вверх без перекоса. Не прикладывайте резких усилий – при закисании обработайте периметр проникающей смазкой WD-40.

Важные замечания:

При установке новой катушки обязательно очистите посадочное место в ГБЦ и нанесите тонкий слой термопасты на нижнюю юбку. Проверьте уплотнительное кольцо на отсутствие трещин. Момент затяжки крепежного болта – 8-10 Н·м.

Визуальный осмотр катушки на трещины и следы пробоя

Тщательно снимите катушку зажигания с каждого цилиндра по очереди, предварительно отсоединив колодку с проводами. Очистите её корпус от грязи и масла ветошью или щёткой для точной диагностики. Уделите особое внимание участкам вокруг высоковольтных выводов и нижней части, контактирующей со свечным колодцем.

Исследуйте поверхность под ярким светом (фонариком) с разных ракурсов. Ищите даже микроскопические повреждения: трещины, сколы или потемневшие дорожки на пластмассовом корпусе. Обязательно проверьте резиновый высоковольтный наконечник – он не должен иметь разрывов, вмятин или оплавленных участков.

Ключевые признаки неисправности

• Белые "паутинки" или зигзагообразные линии на корпусе – явный симптом пробоя изоляции.
• Чёрные точки или угольные следы возле контактов – результат искрения.
• Жёлтые/коричневые пятна на внутренней поверхности наконечника – признак перегрева.
• Запах гари или видимые оплавления пластика.

Важно: Дефектная катушка подлежит замене – ремонту не подлежит. Установите новую, предварительно проверив состояние свечных колодцев на наличие масла или влаги.

Проверка контактной группы и колодки проводов катушки

Нестабильный контакт в разъемах катушки зажигания – частая причина троения. Окислы, загрязнения или механические повреждения колодки проводов нарушают подачу напряжения, что приводит к пропускам воспламенения в цилиндрах.

Дефекты проявляются при вибрации двигателя: в движении троение усиливается или временно исчезает. Особое внимание уделите колодке, идущей к катушке зажигания, и контактам на самой катушке.

Порядок диагностики и устранения неисправности

Визуальный осмотр и механическая проверка:

• Отсоедините колодку проводов от катушки зажигания.
• Осмотрите контакты внутри разъема и на катушке: ищите окисление, зеленый налет, оплавление или трещины в пластике.
• Проверьте фиксатор колодки: он должен надежно защелкиваться без люфта.
• Включите зажигание (без запуска двигателя) и пошевелите разъем проводов у катушки – если слышны щелчки реле или меняются обороты холостого хода, контакт неисправен.

Проверка целостности проводов мультиметром:

Провод	Режим тестера	Нормальное значение
"Масса" (обычно черный провод)	Сопротивление (Ω)	0–1 Ом (между контактом колодки и кузовом авто)
"Плюс" питания (обычно серый/красный)	Напряжение (V)	≈12V при включенном зажигании
Сигнальный (от ЭБУ)	Сопротивление (Ω)	Нет обрыва (0.5–5 Ом до ЭБУ)

Восстановление контактов:

1. Очистите штекеры разъема и контакты катушки ватной палочкой, смоченной в очистителе электрооборудования.
2. Аккуратно подогните усики контактов в колодке для устранения люфта.
3. Нанесите на контакты токопроводящую смазку (например, Molykote HSC Plus).
4. При обнаружении расплавленных участков, трещин в корпусе разъема или обрыва проводов – замените колодку целиком.

Измерение сопротивления первичной обмотки катушки мультиметром

Для диагностики катушки зажигания на Приоре потребуется мультиметр с функцией измерения сопротивления (омметр). Первичная обмотка имеет два контакта, расположенные на разъеме катушки – центральный плюсовой вывод (маркируется «+» или «15») и управляющий контакт (обычно обозначен «1» или буквой «K»).

Переведите мультиметр в режим замера сопротивления (диапазон 200 Ом или 2 кОм). Подключите щупы прибора к указанным контактам разъема катушки, игнорируя высоковольтные выводы. Убедитесь в надежном контакте щупов с металлическими клеммами.

Нормальные значения и интерпретация результатов

Исправная первичная обмотка должна показывать сопротивление в пределах 0.5–1.5 Ом. Отклонения свидетельствуют о неисправности:

• Сопротивление близко к 0 Ом – короткое замыкание витков
• Сопротивление стремится к бесконечности (OL на экране) – обрыв обмотки
• Значение выходит за указанный диапазон – деградация изоляции или частичное повреждение

Проверьте все катушки (если установлены индивидуальные). Сравните показания между цилиндрами – расхождения более 0.3 Ом указывают на проблемную катушку.

Состояние	Показания мультиметра	Рекомендуемое действие
Исправна	0.5–1.5 Ом	Дальнейшая проверка вторичной обмотки
Обрыв	OL / ∞	Замена катушки
Короткое замыкание	≈0 Ом	Замена катушки

Измерение сопротивления вторичной обмотки катушки

Для диагностики катушки зажигания на Приоре (16V) требуется мультиметр в режиме измерения сопротивления (Ω) с диапазоном до 20 кОм. Отсоедините высоковольтный провод от проверяемой катушки и разъём питания. Очистите контакты от грязи перед тестированием.

Вторичная обмотка создаёт высокое напряжение для свечей. Её неисправность приводит к пропускам зажигания в одном цилиндре. Проверка выполняется между контактами высоковольтных выводов катушки для соответствующей пары цилиндров (1-4 или 2-3).

Порядок измерения

1. Переключите мультиметр на режим 2000–20000 Ом (2–20 кОм).
2. Подсоедините щупы прибора к двум высоковольтным выводам одной секции катушки:
   • Для цилиндров 1 и 4: щупы к гнёздам 1 и 4.
   • Для цилиндров 2 и 3: щупы к гнёздам 2 и 3.
3. Зафиксируйте показания на экране мультиметра.

Состояние катушки	Значение сопротивления (кОм)
Исправна	5.0–6.5
Требует замены	Менее 4.0 или более 8.0

Важно: Отклонение от нормы указывает на межвитковое замыкание или обрыв. Замерьте обе пары выводов – неисправной считается катушка с любым несоответствием значений. При ошибках в одном цилиндре сравните показания секций между собой: разница более 1 кОм свидетельствует о проблеме.

Тест катушки зажигания с помощью осциллографа

Осциллограф визуализирует процессы в первичной и вторичной цепях катушки, позволяя точно диагностировать межвитковые замыкания, пробой изоляции и дефекты сердечника. Анализ формы импульсов напряжения и времени накопления/спада энергии выявляет скрытые неисправности, которые не определяются тестером. Для проверки используется мотор-тестер или автономный осциллограф с высоковольтными датчиками.

Подключение осуществляется через адаптер к первичной обмотке (между контактом "Б+" и массой) и высоковольтному проводу вторичной обмотки. Двигатель запускают на холостых оборотах. Критически важна синхронизация по цилиндрам – осциллограф должен фиксировать сигналы только тестируемой катушки.

Анализ осциллограмм

Исправная катушка демонстрирует:

• Четкий прямоугольный импульс (5-20V) на первичной обмотке
• Высоковольтный пик 15-35 кВ с плавным спадом ("плато горения") на вторичке
• Время накопления энергии 1.5-4.0 мс
• Отсутствие паразитных колебаний после искрообразования

Типичные неисправности на осциллограмме:

Дефект	Признак на вторичной обмотке	Признак на первичной обмотке
Межвитковое замыкание	Снижение амплитуды искры ниже 8 кВ, крутой спад	Укорочение импульса накопления (<1 мс)
Пробой изоляции	Множественные "иглы" на плато горения	Искажение переднего фронта импульса
Обрыв вторички	Отсутствие высоковольтного пика	Резкий спад без колебаний

Важно: сравнивайте осциллограммы всех катушек. Различие формы или амплитуды сигналов более 20% указывает на неисправность. Проверку проводят при прогретом двигателе – холодные дефекты могут не проявляться.

Проверка подачи напряжения 12В на клеммы катушки

Для проверки наличия питающего напряжения на катушке зажигания потребуется мультиметр, переключенный в режим измерения постоянного напряжения (DCV) с пределом 20 В. Игнорирование этого шага при диагностике пропусков зажигания приведет к неполной проверке цепи управления.

Отсоедините разъем катушки зажигания от проблемного цилиндра. Включите зажигание на автомобиле (без запуска двигателя). Найдите в колодке разъема провод, соответствующий центральному контакту – он обычно маркируется буквой "А" или имеет обозначение "+15" (направляющий штырь большего диаметра).

Процедура измерения напряжения

1. Подсоедините красный щуп мультиметра к центральному контакту ("А") в колодке разъема
2. Подсоедините черный щуп к надежной "массе" (болт кузова, минус АКБ)
3. Зафиксируйте показания прибора при включенном зажигании

Корректное значение: мультиметр должен отображать 12–12.5 В. Отсутствие напряжения или значение ниже 11 В указывает на проблемы:

• Обрыв/окисление провода от реле зажигания
• Неисправность реле зажигания или монтажного блока
• Пробой цепи на "массу"
• Повреждение контактов в разъеме

При отклонениях проверьте целостность провода от колодки до реле зажигания (контакт 85/86), состояние предохранителя F17 (15А) в монтажном блоке салона, а также надежность контакта "массы" кузова. Замер повторите на контактах реле при его срабатывании.

Перестановка катушки на соседний цилиндр для проверки

Метод перестановки катушки зажигания между цилиндрами позволяет быстро локализовать неисправность без диагностического оборудования. Суть заключается в перемещении подозрительной катушки на соседний рабочий цилиндр с последующим наблюдением за поведением двигателя.

Если после перестановки пропуски воспламенения ("троение") переместятся на другой цилиндр, это четко указывает на неисправность именно переставленной катушки. Если же проблема останется на прежнем цилиндре – следует искать причину в других компонентах (свечах, проводах, форсунках или механической части).

Порядок выполнения проверки:

1. Заглушите двигатель и дайте ему остыть
2. Снимите пластиковую декоративную крышку двигателя
3. Отсоедините разъемы питания с двух соседних катушек зажигания (например, 1-го и 2-го цилиндров)
4. Выкрутите крепежные болты (обычно 2 шт. на катушку)
5. Аккуратно извлеките катушки из свечных колодцев
6. Поменяйте их местами, установив проверяемую катушку на соседний цилиндр
7. Затяните крепежные болты с моментом 7-10 Н·м
8. Подключите разъемы в обратной последовательности

Критерии оценки результата:

Поведение двигателя после перестановки	Диагностируемая неисправность
Пропуски воспламенения переместились на другой цилиндр	Неисправна переставленная катушка зажигания
Пропуски остались на прежнем цилиндре	Проблема в свече зажигания, высоковольтном проводе, форсунке или компрессии

При проверке соблюдайте осторожность: не допускайте попадания грязи в свечные колодцы и избегайте перетяжки крепежных болтов. Для точности диагностики рекомендуется предварительно очистить контакты разъемов и проверить целостность резиновых уплотнителей катушек.

Локализация неисправности: свеча, провод или катушка

При троении двигателя Приора 16V критически важно определить, какой именно элемент системы зажигания вышел из строя. Проблема может скрываться в неисправной свече, повреждённом высоковольтном проводе или отказавшей катушке зажигания.

Для точной диагностики потребуется последовательная проверка каждого компонента цилиндра, который даёт пропуски зажигания. Работу выполняют на остывшем двигателе при выключенном зажигании, соблюдая меры электробезопасности.

Пошаговая диагностика

1. Визуальный осмотр на работающем двигателе
   • Запустите мотор в тёмное время суток или в гараже
   • Осмотрите катушки и провода: треск, голубые искры, свечение укажут на пробой изоляции
2. Метод перестановки элементов
   1. Определите проблемный цилиндр через диагностический сканер (ошибки P0301-P0304) или путём поочерёдного отключения катушек
   2. Переставьте свечу проблемного цилиндра в соседний
   3. Поменяйте местами высоковольтные провода между цилиндрами
   4. Переставьте катушки зажигания (если конструкция позволяет)

   Если пропуски зажигания перешли на другой цилиндр – неисправен переставленный элемент

3. Проверка свечей зажигания
   • Выкрутите свечу: мокрый чёрный нагар свидетельствует о неработоспособности
   • Осмотрите керамический изолятор: трещины или коричневые "дорожки" – признак пробоя
   • Проверьте зазор (должен быть 1.0-1.1 мм)
4. Тестирование высоковольтных проводов

   Метод	Действия	Норма
   Замер сопротивления	Тестером между наконечниками	3.5-10 кОм (равномерно на всех)
   Проверка изоляции	Наблюдение искры при заземлении	Отсутствие "утечек" на массу

5. Диагностика катушек зажигания
   • Осмотрите корпус: трещины, оплавления, запах гари
   • Проверьте контакты разъёма: коррозия, люфт
   • Измерьте сопротивление первичной обмотки (тестером между контактами 1 и 3 разъёма): 0.3-1.0 Ом
   • Измерьте сопротивление вторичной обмотки (между контактом 4 и высоковольтным выходом): 5.5-7.5 кОм

Важно: Не отсоединяйте высоковольтные провода от катушек/свечей на работающем двигателе – это гарантированно выведет из строя ЭБУ. Для проверки искры используйте разрядник или запасную свечу, подключённую к проводу.

Диагностика компрессии в проблемном цилиндре манометром

Проверка компрессии требуется при выявлении троения двигателя Приоры (16V), когда стандартные методы диагностики свечей и катушек зажигания не выявили причин. Процедура помогает обнаружить механические повреждения ЦПГ или ГРМ в конкретном цилиндре.

Для измерений используется специальный компрессометр с резьбовым наконечником под свечное отверстие. Обязательные условия: прогрев двигателя до 80–90°C, отключение топливного насоса (предохранитель F3) и системы зажигания, полный заряд АКБ.

Порядок измерений

1. Выкрутите все свечи зажигания.
2. Плотно вкрутите наконечник компрессометра в свечное отверстие проблемного цилиндра.
3. Нажмите педаль газа до упора (открытие дросселя).
4. Вращайте стартером 5–7 секунд до остановки роста показаний на манометре.
5. Зафиксируйте значение, сбросьте манометр.
6. Повторите замеры для остальных цилиндров.

Анализ результатов

Показания (бар)	Состояние
11–14 (разброс ≤1)	Норма для двигателя 21126
≤10 в одном цилиндре	Критический износ/повреждение
Разница ≥2 между цилиндрами	Требуется углублённая диагностика

Возможные причины низкой компрессии:

• Прогар клапана или поршня
• Закоксовка/залегание колец
• Износ стенок цилиндра
• Деформация ГБЦ или пробой прокладки

При выявлении цилиндра с аномальными показателями проведите тест с маслом: залейте 5 мл моторного масла в свечное отверстие и повторите замер. Если компрессия выросла – причина в износе колец или цилиндра. Отсутствие изменений указывает на проблемы с клапанами или прокладкой ГБЦ.

Проверка состояния поршневых колец и клапанов (анализ компрессии)

Компрессия отражает герметичность камеры сгорания и прямо зависит от состояния поршневых колец, клапанов и их седел. Низкие значения в одном или нескольких цилиндрах объясняют троение двигателя Приоры.

Замер выполняется компрессометром на прогретом моторе с выкрученными свечами. Обязательно отключите топливный насос (сняв предохранитель) и катушки зажигания перед тестом.

Методика проверки компрессии

1. Вставьте наконечник компрессометра в свечное отверстие проверяемого цилиндра
2. Выжмите педаль акселератора до упора (полное открытие дросселя)
3. Проворачивайте стартером 5-7 секунд до остановки роста давления
4. Зафиксируйте максимальное значение на манометре
5. Повторите для всех цилиндров

Нормативные показатели:

• Оптимальное значение: 11-14 бар
• Допустимый разброс между цилиндрами: ≤ 1 бар
• Критически низкий уровень: < 10 бар

Интерпретация результатов:

• Равномерно низкая компрессия во всех цилиндрах – износ поршневых колец
• Низкое значение в одном цилиндре – дефект клапана или залегание колец
• Нулевое давление – прогар клапана или разрушение поршня

Уточняющий масляный тест:

1. Залейте 5-7 мл моторного масла в цилиндр с низкой компрессией
2. Повторите замер давления
3. Анализируйте изменения:
   • Компрессия возросла – износ поршневых колец/цилиндров
   • Показатели не изменились – прогар клапана или дефект седла

Дальнейшие действия при выявлении проблем:

• Залегание колец – раскоксовка двигателя
• Износ колец/цилиндров – капремонт силового агрегата
• Прогар клапана – снятие ГБЦ, замена клапанов, притирка седел

Комплексный анализ компрессии с масляным тестом позволяет точно локализовать причину троения без разборки двигателя.

Оценка герметичности гидрокомпенсаторов

Неисправность гидрокомпенсаторов – распространённая причина троения двигателя Приоры 16V. При утечке масла внутри элемента он не удерживает давление, что приводит к неправильному тепловому зазору клапанов и пропускам воспламенения в цилиндрах.

Проверка герметичности выполняется при снятой клапанной крышке на прогретом двигателе. Основной метод – механическое тестирование каждого гидрокомпенсатора вручную с контролем усилия продавливания и времени утечки масла.

Порядок диагностики

1. Запустите двигатель и прогрейте до рабочей температуры (80-90°C), после чего заглушите.
2. Снимите клапанную крышку, воздушный фильтр и декоративную накладку двигателя.
3. Поверните коленвал за болт шкива так, чтобы проверяемый кулачок распредвала смотрел вверх (рабочая поверхность не давила на компенсатор).
4. Проверьте каждый гидрокомпенсатор в зоне доступности:
   • Нажмите отвёрткой на внутреннюю тарелку элемента
   • Исправный компенсатор: продавливается с большим усилием (требуется значительное нажатие).
   • Неисправный компенсатор: проваливается легко или с характерным «пружинящим» ощущением.
5. Для точной оценки извлеките подозрительный элемент и проведите тест на утечку:
   1. Погрузите гидрокомпенсатор в ёмкость с чистым моторным маслом.
   2. Сожмите его пальцами до упора, затем отпустите.
   3. Исправный: медленно возвращается в исходное положение за 5-15 секунд.
   4. Неисправный: разжимается мгновенно или быстрее 3 секунд.

Обнаруженные дефектные гидрокомпенсаторы подлежат замене. Устанавливайте только оригинальные детали или проверенные аналоги (например, AE или STELLOX), предварительно заполнив новые элементы маслом для предотвращения воздушных пробок.

Проверка цепи ГРМ на правильность установки меток

Неправильная установка меток ГРМ – критическая причина троения двигателя Приоры. Смещение даже на 1 зуб нарушает фазы газораспределения, что приводит к пропускам воспламенения, потере мощности и детонации. Особенно опасно при замене цепи или после её обрыва.

Для проверки меток потребуется снять клапанную крышку и верхний кожух цепи. Обеспечьте неподвижность коленвала – включите 4-ю передачу и затяните ручник, либо зафиксируйте коленвал через отверстие в картере сцепления спецштифтом/отвёрткой.

Порядок контроля меток

1. Метка коленвала: Проверните коленвал до совмещения метки на его шкиве с треугольным выступом на масляном насосе (видно через технологическое окно).
2. Метка распредвала впуска: Убедитесь, что метка (точечный керн) на звёздочке точно совпадает с приливом на корпусе подшипников (сверху).
3. Метка распредвала выпуска: Контролируйте совпадение метки (также керн) на его звёздочке с аналогичным приливом на корпусе.
4. Положение успокоителя: Оранжевые звенья цепи (установочные) должны находиться строго напротив меток на звёздочках распредвалов, а жёлтое звено – напротив метки на шкиве коленвала.

Важно: Натяжитель и успокоитель должны быть исправны. Проверьте натяжение цепи – при повороте коленвала на 60° от метки натяжитель должен выбрать слабину. Смещение меток требует немедленной переустановки цепи по инструкции завода-изготовителя.

Анализ состояния топливных форсунок (чистота, распыл)

Загрязнение форсунок – частая причина неравномерной работы двигателя Приоры. Отложения в каналах и на игле нарушают герметичность, снижают пропускную способность и искажают форму факела распыла. Это приводит к локальному обеднению смеси в цилиндре, пропускам воспламенения и характерному "троению".

Неравномерный распыл (крупные капли, односторонняя струя вместо конуса) ухудшает смесеобразование. Топливо сгорает не полностью, оседая на стенках цилиндра или выпускной системе, что дополнительно увеличивает токсичность выхлопа и расход. Проверка состояния форсунок обязательна при диагностике троения.

Методы диагностики и устранения

Визуальная оценка распыла:

• Снимите топливную рампу с форсунками, не отсоединяя топливопроводы.
• Поместите под каждую форсунку прозрачные ёмкости, стравив давление в системе (через клапан на рампе).
• Включите зажигание или проверните стартер на 2-3 секунды.
• Наблюдайте характер струи: равномерный "туман" – норма; отдельные струйки, капли или асимметрия – признак загрязнения.

Проверка производительности и герметичности:

• Измерьте сопротивление обмотки мультиметром (норма для Приоры: 11-15 Ом). Отклонение указывает на неисправность.
• Подайте давление топлива (через спецстенд или аккуратно от АКБ), оцените равномерность напора струи во всех форсунках.
• Заглушите подачу топлива после создания давления. Утечка более 1-2 капель в минуту из сопла или уплотнений – признак износа иглы/седла.

Чистка форсунок:

1. Ультразвуковая ванна: Максимально эффективна против стойких отложений. Форсунки помещаются в спецраствор, где кавитация разрушает нагар.
2. Промывка жидкостью: Используйте спецсоставы (Lavr, Wynns). Подключите баллончик с очистителем вместо штатного топлива к рампе, запустите двигатель на 10-15 минут.
3. Механическая чистка: Только мягкими ёршиками! Абразивы или металлические инструменты повреждают прецизионные поверхности.

Критерии после чистки:

• Форсунка держит давление без подтекания.
• Факел распыла – симметричный конус без разделения на струи.
• Объём подачи топлива за цикл у всех форсунок идентичен (проверяется на стенде).

Проверка электрического сопротивления обмотки форсунки

Измерение сопротивления обмотки инжектора помогает выявить внутренние неисправности форсунки: обрыв цепи, межвитковое замыкание или критическое отклонение параметров от нормы. Для диагностики потребуется мультиметр, переведенный в режим омметра.

Стандартное сопротивление исправной форсунки Приоры (16V) составляет 11-15 Ом. Значения ниже 10 Ом указывают на межвитковое замыкание, показания свыше 15 Ом или бесконечность (OL) свидетельствуют об обрыве цепи или нарушении контактов.

Порядок проверки

1. Отсоедините электрический разъем форсунки, нажав на фиксатор.
2. Включите мультиметр в режим измерения сопротивления (Ω) с диапазоном 0-200 Ом.
3. Подсоедините щупы прибора к контактам форсунки (полярность не важна).
4. Зафиксируйте показания на дисплее.
5. Сравните результат с нормой:


   Показание	Состояние
   11-15 Ом	Норма
   < 10 Ом	Межвитковое замыкание
   > 15 Ом или OL	Обрыв обмотки

6. Повторите процедуру для всех форсунок. Разброс значений между цилиндрами не должен превышать 1-2 Ом.

Важно: Перед проверкой обязательно снимите минусовую клемму АКБ! Некорректные показания могут возникать при плохом контакте щупов с клеммами форсунки – зачистите контакты при необходимости.

Диагностика топливного давления в рампе на работающем двигателе

Для проверки давления топлива потребуется манометр с диапазоном до 7-8 бар и переходник для подключения к топливной рампе Приоры (обычно используется резьбовой штуцер под золотник). Замеры выполняются при работающем двигателе, что позволяет оценить реальные параметры системы под нагрузкой.

Подключите манометр к сервисному клапану на торце топливной рампы. Заведите двигатель и дайте ему выйти на рабочий режим (температура охлаждающей жидкости 90°C). Фиксируйте показания в трёх ключевых режимах: холостой ход (600-800 об/мин), средние обороты (2500 об/мин) и при перегазовке. Нормативные значения для Приоры 16V:

• Холостой ход: 3.6-4.0 бар
• 2500 об/мин: 3.8-4.2 бар
• Резкое открытие дросселя: кратковременный рост до 4.5-5.0 бар с последующей стабилизацией

Режим работы	Норма давления
Холостой ход	3.6-4.0 бар
2500 об/мин	3.8-4.2 бар
Перегазовка	Кратковременный скачок до 4.5-5.0 бар

При отклонениях выполните дополнительную проверку: заглушите двигатель и наблюдайте за манометром 10-15 минут. Давление не должно падать ниже 2.5 бар – быстрое снижение указывает на негерметичность форсунок, клапана регулятора или бензонасоса. Если давление ниже нормы во всех режимах – проверьте топливный фильтр, сетку заборника в баке и производительность насоса. Завышенные значения (более 4.5 бар на холостом ходу) свидетельствуют о неисправности регулятора давления топлива или закупорке обратной магистрали.

Обследование системы вентиляции картера (СКВ)

Забитая СКВ провоцирует избыточное давление в картере, выталкивая масло через сальники и уплотнения. Масляные пары проникают во впускной тракт, нарушая состав топливовоздушной смеси. Это вызывает загрязнение дросселя, РХХ, ДПДЗ и форсунок, что ведет к нестабильному холостому ходу и троению двигателя.

Особое внимание уделите маслоотделителю и клапану ВКГ – их неисправность приводит к подсосу неучтенного воздуха через сапун. Это нарушает расчеты ЭБУ по расходу воздуха, вызывает обеднение смеси в цилиндрах и пропуски зажигания. Проверка СКВ обязательна при поиске причин троения после исключения проблем со свечами и катушками.

Порядок диагностики СКВ:

1. Визуальный осмотр шлангов:
   • Снимите патрубки от клапана ВКГ к дросселю и от маслоотделителя к ВКГ
   • Проверьте внутренние стенки на липкие масляные отложения
   • Убедитесь в отсутствии трещин, разрывов и загибов
2. Контроль клапана ВКГ:
   • Отсоедините клапан от шланга маслоотделителя
   • Потрясите – должен слышаться характерный стук шарика
   • Попробуйте продуть ртом со стороны впуска (к маслоотделителю) – воздух должен проходить свободно
   • Продувка с обратной стороны (к дросселю) – клапан обязан блокировать поток
3. Чистка компонентов:
   • Промойте шланги и клапан ВКГ очистителем карбюратора
   • Прочистите канал впускного коллектора для штуцера ВКГ
   • Осмотрите маслоуловитель под клапанной крышкой (требует демонтажа крышки)

Признак неисправности	Последствие для двигателя
Забит маслоотделитель	Масляный нагар на впускных клапанах
Заклинил клапан ВКГ открытым	Подсос воздуха, обеднение смеси
Заклинил клапан ВКГ закрытым	Выдавливание сальников, течи масла
Порваны шланги СКВ	Неучтенный воздух, плавающие обороты

Очистка дроссельного узла и регулятора холостого хода

Загрязнение дроссельного узла и регулятора холостого хода (РХХ) – частая причина неустойчивой работы двигателя Приоры на холостых оборотах и при переходных режимах. Нагар на стенках дроссельной заслонки и штоке РХХ нарушает расчетный воздушный поток, приводит к некорректному смесеобразованию и плавающим оборотам. Регулярная очистка этих компонентов обязательна при появлении симптомов "троения".

Для процедуры потребуется очиститель дроссельных заслонок (например, Liqui Moly или ABRO), набор отверток, ветошь и средства защиты. Предварительно снимите гофру воздуховода для доступа к узлу. Отключите разъем РХХ и демонтируйте регулятор с посадочного места. Избегайте механического воздействия на чувствительные элементы!

Технология очистки

Этапы обработки дроссельного узла:

1. Распылите очиститель на внутренние поверхности заслонки и каналы
2. Удалите губкой или мягкой щеткой смолистые отложения с оси заслонки
3. Протрите ветошью канал байпаса холостого хода (маленькое отверстие за заслонкой)
4. Обработайте посадочное гнездо РХХ, уделяя внимание контактной площадке штока

Чистка регулятора холостого хода:

• Обильно распылите очиститель на конусную иглу и пружинный механизм штока
• Промойте посадочный канал регулятора в корпусе дросселя
• Просушите компоненты сжатым воздухом или естественным путем

Важно!	Не применяйте ацетон или агрессивные растворители – они повреждают тефлоновое покрытие
Контроль	После сборки выполните адаптацию дросселя через диагностический сканер

Проверьте работу РХХ после установки: при включении зажигания шток должен выдвигаться. Устойчивые холостые обороты (750-800 об/мин) через 3-5 минут прогрева подтвердят успешность процедуры. Если проблема сохраняется – проверьте герметичность впускного тракта и датчик положения дроссельной заслонки.

Замена неисправных свечей зажигания: выбор подходящего типа

Правильный подбор свечей зажигания для 16-клапанного двигателя Приоры критически важен для стабильной работы мотора. Несоответствие параметров или низкое качество компонентов провоцирует повторное возникновение троения, детонацию и повышенный расход топлива.

При выборе учитывайте конструктивные особенности двигателя 21126/21127 (зазор, калильное число, размеры) и рекомендации производителя. Использование свечей, не соответствующих спецификациям завода-изготовителя, может привести к повреждению поршневой группы или клапанов.

Ключевые критерии выбора

Основные параметры:

• Калильное число: Для Приоры 16V стандарт - 20 (например, АУ17ДВРМ). Зимой допустимо 17, летом - 22.
• Зазор: 1.0-1.1 мм (требует периодической проверки щупом).
• Резьба: М14х1.25, длина резьбовой части - 26.5 мм.
• Количество электродов: Стандартные одноэлектродные или многоэлектродные (платиновые/иридиевые для увеличенного ресурса).

Рекомендуемые марки (оригинал и аналоги):

Оригинал (АвтоВАЗ)	Аналоги NGK	Аналоги Bosch	Аналоги Denso
АУ17ДВРМ	BKR6EIX (иридий)	FR7DPP33	IK20TT
-	BKR6E (стандарт)	FR7DC+	PK20PR-P8

Правила замены:

1. Меняйте комплект полностью, даже если неисправна одна свеча.
2. Затягивайте с моментом 31.4-39.2 Н·м (3.2-4.0 кгс·м). Перетяжка повреждает резьбу ГБЦ, недотяг - нарушает теплоотвод.
3. Обрабатывайте резьбу в головке блока и свечные колодцы очистителем перед установкой.
4. Наносите тонкий слой графитной смазки (не Литола!) на керамический изолятор и резьбу.

Установка новой катушки зажигания: порядок подключения

Правильное подключение катушки зажигания напрямую влияет на стабильность работы двигателя. Ошибки при установке приведут к сохранению проблемы "троения" или новым неисправностям. Убедитесь, что новая катушка соответствует модели двигателя Приоры (16V) и не имеет механических повреждений.

Перед монтажом очистите посадочное место от грязи и пыли. Проверьте целостность разъёма управления и высоковольтных проводов: трещины или следы пробоя требуют замены. Зафиксируйте маркировку старых проводов для корректного подключения.

1. Установите катушку на штатное место в головке блока цилиндров, совместив крепёжные отверстия.
2. Затяните болты крепления равномерно с моментом 8–10 Н·м (ключом-трещоткой). Перетяжка может повредить корпус.
3. Подключите разъём управления к катушке до характерного щелчка фиксатора. Проверьте надёжность соединения.
4. Подсоедините высоковольтные провода в строгом соответствии с нумерацией цилиндров:

Номер цилиндра	Контакт на катушке	Цвет провода (ориентир)
1 (ближний к ГРМ)	1	Синий
2	2	Жёлтый
3	3	Красный
4 (ближний к КПП)	4	Зелёный

Важно: на корпусе катушки нанесена маркировка контактов (1–4). При отсутствии цветовой идентификации ориентируйтесь по длине проводов – самый короткий ведёт к 1-му цилиндру.

Окончательная проверка работы двигателя после устранения причины

После замены неисправных компонентов выполните комплексную проверку работы двигателя для подтверждения устранения троения. Убедитесь, что все соединения восстановлены правильно, а заменённые детали соответствуют спецификациям.

Проверка должна охватывать разные режимы работы двигателя и включать инструментальный контроль. Подготовьте диагностическое оборудование заранее.

1. Запуск двигателя на холодную
   • Проследите за стабильностью оборотов (700-800 об/мин)
   • Отсутствие плавания холостого хода
   • Равномерный звук работы без подёргиваний
2. Прогрев до рабочей температуры
   • Контроль температуры охлаждающей жидкости (80-95°C)
   • Проверка отсутствия вибраций на руле
   • Мониторинг давления масла (минимум 1.5 бар на холостом ходу)
3. Тестирование под нагрузкой
   • Резкие наборы оборотов до 3000-4000 об/мин без провалов
   • Плавная работа при частичной нагрузке (движение на 2-3 передаче)
   • Отсутствие рывков при разгоне
4. Диагностика сканером
   • Считывание кодов ошибок через OBD-II разъём
   • Анализ параметров в реальном времени:

     Датчик положения коленвала	Отсутствие пропусков
     Коррекция топливоподачи	±5% на холостом ходу
     Напряжение датчика кислорода	0.1-0.9V с частотой 8-10 раз/сек

5. Контрольная поездка
   • Движение в гору на 4-5 передаче при 2500 об/мин
   • Проверка динамики разгона (0-100 км/ч)
   • Отсутствие детонации при полном газу

При успешном прохождении всех тестов пробег должен составлять 15-20 км. Если симптомы не возвращаются – проблема устранена. При повторном появлении троения проведите углублённую диагностику топливной системы и ЭБУ.

Список источников

При подготовке материала о причинах троения двигателя Лада Приора (16V) и методах диагностики свечей зажигания с катушками использовались технически достоверные источники. Основной акцент делался на специфику работы инжекторных систем ВАЗ-2172 и распространенные неисправности.

Информация сверялась по официальной документации производителя и практическим руководствам по ремонту. Особое внимание уделялось электрическим параметрам компонентов системы зажигания и типовым симптомам неисправностей для данной модели.

1. Руководство по ремонту Lada Priora (официальное издание АВТОВАЗ)
2. Технические бюллетени сервисных центров Lada: Диагностика пропусков воспламенения
3. Методическое пособие "Электронные системы управления двигателем ВАЗ-21126"
4. Специализированные автомобильные форумы: Priora-Club, Drive2.ru/Lada_Priora
5. Видеоархивы практических работ: Канал "Lada диагностика"
6. Производители компонентов: Технические спецификации NGK (свечи), Bosch (катушки зажигания)

Видео: Кратко про замену свечей зажигания на Лада Гранта 16 клапанов


• Улучшение педалей автомобиля

• Датчики температуры выхлопных газов - применение и выбор

• Вмятина - выправляем без покраски
