Твой Гольф 2 - тюнинг в домашних условиях
Статья обновлена: 18.08.2025
Volkswagen Golf II – легенда 80-х, чей потенциал для кастомизации остается актуальным спустя десятилетия.
Эта статья – пошаговое руководство для энтузиастов, готовых своими руками превратить классический хэтчбек в уникальный проект.
От визуальных доработок до технических апгрейдов: разберем ключевые этапы модернизации, доступные в гаражных условиях.
Погружаемся в мир доступного тюнинга, где ваша фантазия и практические навыки определяют результат.
Снятие бамперов для модификации или замены
Для демонтажа переднего бампера Golf 2 откройте капот и найдите крепления в районе фар и радиаторной решетки. Отверните четыре болта крепления к крыльям (по два с каждой стороны) ключом на 10, предварительно сняв пластиковые заглушки в колесных арках. Отсоедините противотуманные фары и поворотники, если они подключены, аккуратно разжав фиксаторы разъемов.
Задний бампер снимается после открытия багажника: выкрутите два болта крепления в углах проема номерного знака ключом на 13. Снимите пластиковые заглушки в колесных арках и выверните саморезы крепления к крыльям (по два с бока). Осторожно потяните бампер вдоль кузова, освобождая фиксаторы центральной части – они могут быть хрупкими после долгой эксплуатации.
Особенности работы с крепежом
- Болты крыльев часто покрыты коррозией – используйте WD-40 перед откручиванием.
- Пластиковые клипсы в арках заменяйте при малейших повреждениях (номер 191 807 473).
- Центральные фиксаторы заднего бампера (тип "грибок") требуют аккуратного поддевания плоской отверткой.
| Элемент | Тип крепежа | Инструмент |
|---|---|---|
| Крылья (перед) | Болт M6 | Ключ на 10 |
| Радиаторная решетка | Гайка пластиковая | Плоскогубцы |
| Колесные арки | Саморез с пресс-шайбой | PH2 бита |
После снятия очистите посадочные места от грязи и остатков герметика. При установке тюнинг-бампера проверьте совпадение отверстий креплений – может потребоваться рассверловка. Для старых кузовов усиливайте зоны крепления металлическими пластинами, чтобы избежать трещин на металле.
Установка спортивных решёток радиатора на Golf 2
Стандартная решётка радиатора Volkswagen Golf 2 выглядит утилитарно, а спортивный вариант придаёт передку агрессивный вид. Замена не требует специнструментов: достаточно базового набора гаечных ключей, отвёрток и пары часов свободного времени. Главное – аккуратность при демонтаже хрупких креплений кузова 80-х годов.
Перед началом работ купите решётку, совместимую с моделью Golf 2 (тип кузова 1G). Проверьте комплектность: новые саморезы или клипсы часто идут в наборе. Снимите клеммы с АКБ во избежание короткого замыкания – вы будете работать рядом с проводкой фар.
Пошаговый монтаж
Демонтаж старой решётки:
- Откройте капот, найдите 4 пластиковых фиксатора сверху решётки (защёлки или винты с крестообразным шлицем).
- Аккуратно выкрутите верхние крепления отвёрткой, придерживая решётку рукой.
- Извлеките боковые пистоны крепления фар – подденьте их тонкой отвёрткой.
- Потялите решётку на себя, отсоединяя нижние клипсы от бампера.
Подготовка новой решётки:
- Сравните геометрию старой и новой детали – убедитесь в совпадении точек крепления.
- При необходимости укоротите пластиковые направляющие ножом для точной посадки.
- Перенесите логотип VW со старой решётки (если новый не комплектуется значком).
Фиксация спортивной решётки:
| Этап | Действие | Важно! |
|---|---|---|
| 1 | Вставьте нижние клипсы решётки в пазы бампера | Не прилагайте силу – пластик хрупкий |
| 2 | Прижмите верхнюю часть к радиаторной рамке | Контролируйте зазор между фарами |
| 3 | Зафиксируйте верхние винты/защёлки | Не перетягивайте – возможна деформация |
| 4 | Верните пистоны крепления фар на место | Щелчок подтвердит правильную установку |
Проверьте отсутствие вибраций на неровностях – люфт говорит о неполной фиксации. Если решётка мешает патрубкам или проводке – немедленно демонтируйте и устраните помехи. Для моделей с кондиционером убедитесь в свободном доступе воздуха к конденсору.

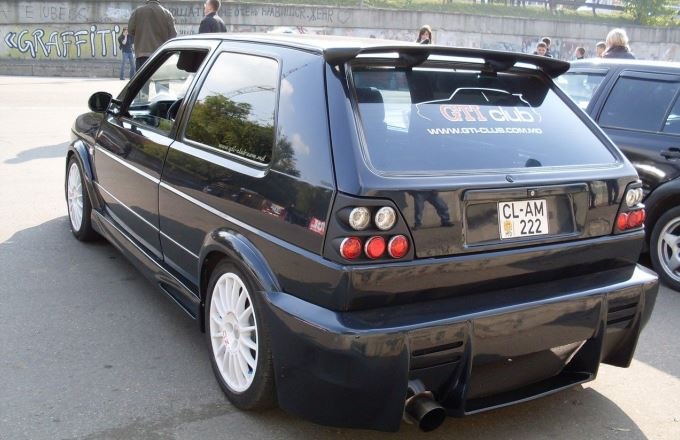

Монтаж спойлера на крышку багажника
Подготовьте крышку багажника: тщательно обезжирьте поверхность в местах крепления спойлера спиртовым очистителем или антисиликоном. Разметьте точки сверления по шаблону спойлера, используя малярный скотч для предотвращения сколов краски. Проверьте симметричность разметки относительно центра крышки и штатных отверстий.
Просверлите отверстия под крепеж согласно диаметру дюбелей спойлера, применяя сверло по металлу на малых оборотах. Сразу обработайте кромки отверстий антикоррозийным грунтом. Удалите металлическую стружку магнитом и протрите поверхность чистой ветошью перед фиксацией детали.
Крепление и герметизация
Нанесите тонкий слой полиуретанового герметика на монтажную поверхность спойлера и установите его на крышку. Вставьте крепежные шпильки через технологические отверстия, зафиксировав их гайками с обратной стороны. Соблюдайте рекомендованный производителем момент затяжки – обычно 5-7 Нм.
- Стяните спойлер струбцинами через мягкие прокладки
- Удалите излишки герметика ветошью с уайт-спиритом
- Обеспечьте отсутствие зазоров по периметру
| Этап | Инструмент | Материалы |
|---|---|---|
| Разметка | Маркер, рулетка | Малярный скотч |
| Сверление | Дрель, сверло Ø5мм | Антикоррозийный грунт |
| Установка | Динамометрический ключ | Полиуретановый герметик |
После монтажа не мойте автомобиль 24 часа. Проверьте отсутствие дребезжания на неровных дорогах. Для интеграции спойлера в штатную проводку используйте клеммные колодки при подключении стоп-сигнала.

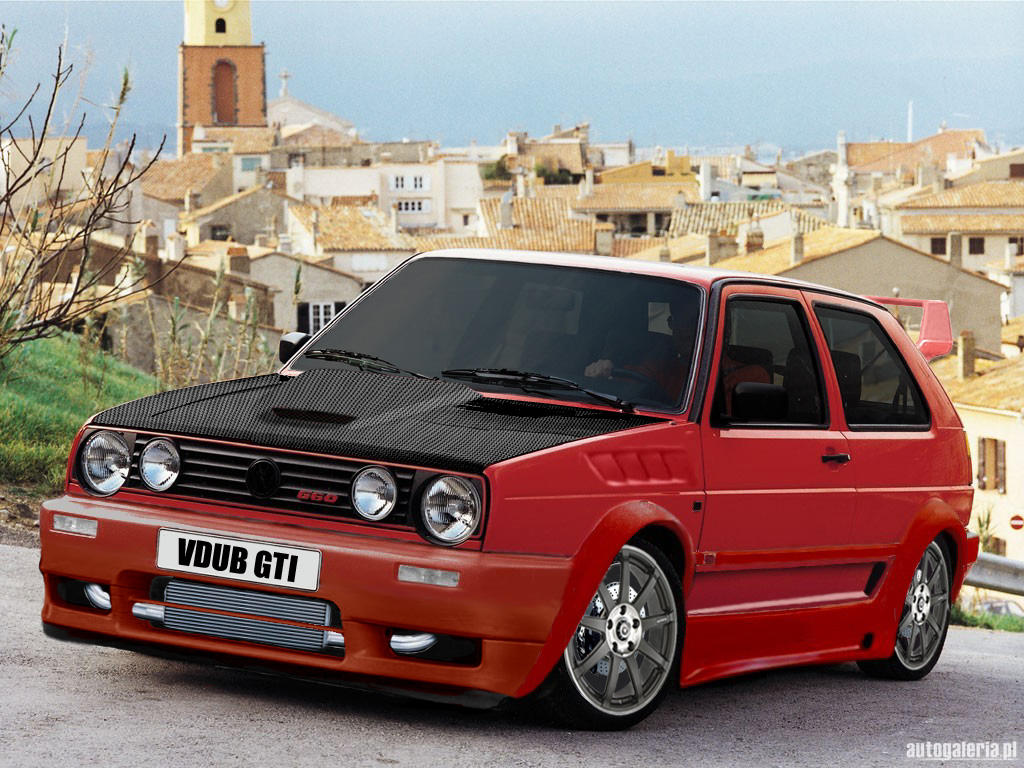

Замена заводских фар на светодиодные аналоги
Ключевой этап – выбор совместимых светодиодных фар, разработанных специально для модели Golf 2 или универсальных, требующих адаптации. Перед началом работ подготовьте необходимый инструмент (ключи, отвертки) и новую оптику, убедитесь в исправности электропроводки автомобиля и наличии всех крепежных элементов для светодиодных фар. Обязательно снимите клеммы с аккумулятора для безопасности.
Процесс замены начинается со снятия заводской передней решетки радиатора, которая обеспечивает доступ к креплениям фар. Открутите винты/гайки, фиксирующие старую фару, аккуратно извлеките ее из посадочного места, отсоединив электрический разъем. Установите светодиодный аналог, подключите разъем, соблюдая полярность (обычно маркировку "+" и "-"), и надежно зафиксируйте корпус фары штатным крепежом. После установки обеих фар верните решетку на место.
Преимущества и особенности светодиодной оптики
- Яркость и качество света: Значительно лучшая освещенность дороги и обочин по сравнению с галогенными лампами.
- Энергоэффективность: Потребляют меньше энергии, снижая нагрузку на генератор и аккумулятор.
- Долговечность: Срок службы светодиодов многократно превышает ресурс традиционных ламп.
- Современный вид: Придают передней части автомобиля более актуальный и стильный облик.
Критически важный этап – регулировка света. После установки новых фар обязательно выполните корректную регулировку светового пучка на специальном стенде или у стены по регламенту. Неправильно отрегулированные фары ослепляют встречных водителей и ухудшают вашу видимость.
Юридические аспекты установки
Установка светодиодной оптики на автомобили, изначально не предназначенные для нее, регулируется ПДД и техническими регламентами. Основные требования:
| Параметр | Требование | Примечание |
|---|---|---|
| Цвет света | Белый | Строго запрещены синие, красные и другие оттенки. |
| Яркость/Слепящий эффект | Соответствие ГОСТ | Фары не должны слепить других участников движения. |
| Сертификация | Наличие маркировки ECE R (и номер) | Подтверждает соответствие международным нормам. |
| Габариты/Установка | Без выступов, надежно закреплены | Корпус фары должен быть целым, без трещин. |
Распространенные ошибки
- Игнорирование регулировки: Установил и забыл – главная ошибка, ведущая к опасности на дороге и штрафам.
- Некачественные комплектующие: Покупка самых дешевых, несертифицированных фар с плохой светотеневой границей.
- Неправильное подключение: Ошибки в полярности или ненадежная фиксация разъемов приводят к неработоспособности или мерцанию.
- Пренебрежение юридическими нормами: Установка фар без маркировки ECE или синего свечения гарантирует проблемы с ГИБДД.
Установка светодиодных фар на Volkswagen Golf 2 – эффективный способ модернизации освещения и внешнего вида. Успех зависит от выбора качественных сертифицированных изделий, точного соблюдения технологии монтажа, обязательной регулировки света и учета требований законодательства. Внимание к деталям обеспечит безопасность и долговечность результата.
Тонировка фар плёнкой: пошаговая инструкция
Правильная подготовка поверхности – залог долговечности тонировки. Убедись, что фары холодные, чистые и полностью сухие перед началом работ. Обезжирь стеклянную или пластиковую поверхность специальным составом на основе изопропилового спирта, избегая бытовых растворителей.
Используй только качественную термоусадочную плёнку для автостёкол, предназначенную для наружного применения. Рассчитай необходимое количество материала с запасом 10-15% на возможные ошибки. Подготовь монтажный набор: ракель с мягким и жёстким краем, строительный фен, монтажный спрей, острый нож без зазубрин.
Этапы монтажа
- Раскрой материала
Сними размеры фары с припуском 3-5 см по контуру. Вырежи заготовку по шаблону, сохраняя защитный слой. - Нанесение раствора
Смочи поверхность фары и клейкую сторону плёнки монтажным спреем. Это позволит корректировать положение материала. - Первичная фиксация
Сними подложку, аккуратно наложи плёнку на фару. Закрепи верхний край, разгоняя жидкость ракелем от центра к краям. - Термоформовка
Прогни феном сложные рельефы на минимальной температуре (60-80°C). Растягивай материал плавными движениями, избегая перегрева. - Удаление излишков
Обрежь края острым ножом вдоль технологического зазора (2-3 мм от кромки фары). Не допускай соприкосновения лезвия с пластиком корпуса. - Финишная сушка
Продуй стыки тёплым воздухом под углом 45°. Дай плёнке высохнуть 24 часа перед эксплуатацией автомобиля.
Критические ошибки: монтаж на влажную поверхность, использование бытовых скребков, перегрев материала свыше 100°C, обрезка внатяжку без технологического отступа. Это приводит к отслоениям и помутнению покрытия.
Покраска кузовных деталей в гаражных условиях
Тщательно подготовьте поверхность: удалите ржавчину болгаркой с металлической щеткой, обезжирьте уайт-спиритом и загрунтуйте проблемные зоны кислотным грунтом. Шпатлевкой выровняйте вмятины, используя резиновые и металлические шпатели, затем отшлифуйте наждачкой P320-P500 с водой.
Обеспечьте чистоту в гараже – проведите влажную уборку, завесите стены и потолок пленкой. Используйте респиратор с угольным фильтром и защитные очки. Наносите краску в 2-3 тонких слоя с межслойной сушкой 15-20 минут, держа краскопульт перпендикулярно поверхности на расстоянии 20 см.
Ключевые этапы работ
- Подбор ЛКМ: акриловые эмали для базового слоя + 2К лак
- Оборудование: компрессор (минимум 200 л/мин), краскопульт с соплом 1.4-1.6 мм
- Температурный режим: +18°C до +25°C при влажности до 60%
Важно: полировку выполняйте не ранее чем через 48 часов после покраски, используя пасту с абразивностью P2000-P3000 и круговую машинку с войлочной насадкой. Для стойкого результата перед сборкой деталей нанесите защитный воск на скрытые полости.
Оклейка кузова виниловой плёнкой без пузырей
Тщательно вымойте автомобиль с обезжиривателем, уделяя внимание стыкам и рельефным элементам. Удалите все загрязнения, битумные пятна и следы воска. Дополнительно обработайте поверхность изопропиловым спиртом для полного обезжиривания и высушите кузов безворсовой салфеткой. Работайте в закрытом помещении без пыли при температуре 18-25°C.
Разметьте плёнку по шаблону, оставляя запас 3-5 см по краям. Используйте качественные материалы с воздушными каналами (например, кастомизационные марки с технологией Air Release). Снимите небольшую часть защитной подложки (10-15 см), аккуратно приложите плёнку к кузову, совместив края. При разглаживании двигайтесь от центра к краям специальким ракелем с фетровой накладкой.
Техника нанесения и устранение дефектов
Постепенно оттягивайте подложку под углом 120-150°, одновременно разглаживая наклеенный участок крестообразными движениями. При появлении морщин:
- Прогрейте участок строительным феном до 60-70°C
- Приподнимите плёнку ракелем
- Повторно натяните материал без избыточного усилия
Для сложных зон (ручки, решётки) используйте метод рельефного растяжения:
- Нагрейте плёнку феном до эластичного состояния
- Вдавите материал в углубления пальцами в защитных перчатках
- Сделайте крестообразные надрезы в местах сильного натяжения
- Заправьте края с нахлестом 5-7 мм
Удаление воздуха и влаги:
| Тип дефекта | Инструмент | Угол воздействия |
|---|---|---|
| Мелкие пузыри (до 3 мм) | Игольчатый валик | 90° к поверхности |
| Водяные разводы | Микроволоконная салфетка | 45° по направлению к краю |
| Краевые отслоения | Узкий ракель + фен | 30° к линии среза |
После полной оклейки прогрейте всю поверхность феном циркулярными движениями на расстоянии 15-20 см. Это активирует клеевой слой и обеспечит окончательную адгезию. Не мойте автомобиль 72 часа и избегайте механических воздействий на стыки в течение недели.
Подбор и установка литых дисков 15 дюймов
Переход на 15-дюймовые литые диски кардинально преображает внешность Golf 2, придавая ему спортивный и современный вид. Помимо эстетики, такой размер обеспечивает оптимальный баланс между управляемостью и комфортом, позволяя использовать широкий ассортимент недорогих шин с улучшенными характеристиками сцепления.
Критически важно точно подобрать параметры дисков под специфику кузова MK2. Ошибки в выборе вылета (ET), ширины или сверловки приведут к трению колес о арки, элементам подвески или кузова. Обязательно проверьте совместимость перед покупкой, особенно при установке дисков от других моделей.
Ключевые параметры подбора
| PCD (сверловка) | 4×100 мм – стандарт для Golf 2 |
| Диаметр ступицы (DIA) | 57.1 мм (требует точного совпадения) |
| Вылет (ET) | ET35-ET38 (оптимально), ET45 допустим с проставками |
| Ширина диска (J) | 6J-7J (для шин 195/45R15 или 195/50R15) |
Процесс установки:
- Поднимите авто домкратом, снимите штатные колеса, очистите ступицу от грязи металлической щеткой
- Установите центровочные кольца (при необходимости) для компенсации разницы в диаметре DIA
- Наденьте диск на шпильки, зафиксируйте ручной затяжкой болтов крест-накрест
- Опустите автомобиль, окончательно затяните болты моментом 110–120 Н∙м динамометрическим ключом
Обязательно проверьте отсутствие трения при полном вывороте руля и проезде неровностей. Используйте проставки 5–10 мм только при нехватке ET, контролируя длину штатных болтов – они должны входить в резьбу минимум на 6 оборотов.
Замена сайлентблоков передней подвески
Изношенные сайлентблоки передних рычагов провоцируют стуки, увод автомобиля в сторону при движении и ускоренный износ шин. Замена этих элементов восстанавливает точность рулевого управления и комфорт, предотвращая дальнейшее разрушение сопряженных деталей подвески.
Работу выполняйте на эстакаде или подъемнике, предварительно сняв колеса. Потребуется набор гаечных ключей и головок, съемник сайлентблоков (или гидравлический пресс), домкрат для поддержки рычага, новая пара сайлентблоков и графитовая смазка. Затяжку крепежа всегда производите под нагрузкой (весом автомобиля).
Последовательность работ
Демонтаж рычага:
- Открутите болт крепления переднего рычага к подрамнику.
- Снимите гайку шаровой опоры, используя съемник для отсоединения рычага от поворотного кулака.
- Выбейте болт заднего крепления рычага к подрамнику молотком и съемником.
- Аккуратно снимите рычаг с автомобиля.
Замена сайлентблоков:
- Зажмите рычаг в тисках через мягкие прокладки.
- Выпрессуйте старые сайлентблоки съемником или прессом, направляя усилие строго на наружную обойму.
- Очистите посадочные места в рычаге от грязи и ржавчины.
- Смажьте графитовой смазкой наружные поверхности новых сайлентблоков и внутренние отверстия рычага.
- Запрессуйте сайлентблоки, контролируя равномерность входа и отсутствие перекоса. Центрирующая втулка должна располагаться строго параллельно оси рычага.
Монтаж и завершение:
| Действие | Важно |
| Установите рычаг на подрамник | Наживите болты креплений без затяжки |
| Соедините рычаг с поворотным кулаком | Затяните гайку шаровой опоры моментом 50 Нм |
| Опустите авто на колеса | Домкратом приподнимите рычаг до положения "под нагрузкой" |
| Окончательно затяните болты крепления рычага к подрамнику | Момент: передний болт - 100 Нм, задний болт - 60 Нм |
После замены обоих рычагов выполните проверку углов установки колес. Контролируйте момент затяжки крепежа динамометрическим ключом – перетяжка повредит новые сайлентблоки.
Установка укороченных пружин для снижения клиренса
Подготовьте автомобиль к работе: установите на ровную поверхность, зафиксируйте противооткатными башмаками, снимите колеса. Ослабьте гайки стойки амортизатора в подкапотном пространстве и проверьте состояние всех элементов подвески – сайлентблоков, шаровых опор, втулок стабилизатора.
Демонтируйте стандартные пружины: отсоедините тормозной шланг от кронштейна на стойке, снимите суппорт и отведите его в сторону (не допуская провисания шланга). Открутите гайку штока амортизатора, после чего стойку можно вывести из посадочного места в кузове. Используйте стяжки для сжатия пружины перед разборкой.
Монтаж укороченных пружин
Обязательно установите новые опорные подшипники и проверьте состояние буферов сжатия. Укороченные пружины монтируйте строго по меткам производителя – обычно цветовая маркировка или специальные канавки должны быть обращены вниз. При сборке стойки контролируйте положение чашки пружины относительно амортизатора.
- Соберите стойку с новой пружиной, используя стяжки до фиксации гайки штока
- Установите узел в кузов, совместив шток с посадочным отверстием
- Затяните гайку штока с рекомендуемым моментом (обычно 50-60 Нм)
- Верните тормозной шланг в штатное положение на кронштейне
- Повторите процедуру для всех колес
После монтажа не спешите сразу затягивать все болты – опустите автомобиль на землю и покачайте кузов для самоустановки подвески. Только затем затяните с требуемым усилием:
| Элемент | Момент затяжки (Нм) |
|---|---|
| Гайка штока амортизатора | 50-60 |
| Болты ступицы | 90-110 |
| Крепление стабилизатора | 25-40 |
Обязательно выполните развал-схождение. Проверьте отсутствие контакта шин с арками при полной загрузке автомобиля. Учтите, что ресурс амортизаторов после снижения клиренса сокращается на 20-30%.
Самостоятельная замена амортизаторов на спортивные
Подготовьте автомобиль: установите на ручник, подложите противооткатные упоры под задние колёса. Снимите колёса с помощью баллонного ключа и домкрата, предварительно ослабив болты на земле. Для безопасности используйте страховочные подставки вместо домкрата при работе под машиной.
Обработайте резьбовые соединения (опорные чашки, гайки стоек) проникающей смазкой WD-40 за 15-20 минут до демонтажа. Подготовьте новые спортивные амортизаторы, комплект ключей (торцевых на 13-19 мм, накидных), съёмник для шаровых опор и стяжку пружин. Убедитесь в совместимости запчастей с моделью Golf 2.
Последовательность работ
Демонтаж передних амортизаторов:
- Открутите гайку штока в подкапотном пространстве, удерживая шестигранник редуктора ключом на 6 мм.
- Снимите крепление стабилизатора поперечной устойчивости и тормозного шланга с кронштейна стойки.
- Отсоедините шаровую опору от поворотного кулака, используя съёмник.
- Выбейте болты крепления стойки к поворотному кулаку молотком через деревянную проставку.
Замена задних амортизаторов:
- В багажнике снимите обшивку потолка для доступа к верхним креплениям
- Открутите верхнюю гайку штока, затем нижний болт крепления к балке
- Аккуратно сожмите пружины стяжками перед извлечением
| Ключевые моменты | Ошибки |
| Маркировка положения регулируемых стоек перед снятием | Не фиксировать поворотный кулак при откручивании гайки штока |
| Использование новых гроверов и контргаек | Перетяжка резьбовых соединений |
| Проверка сайлентблоков после установки | Установка без центровки оси |
После монтажа спортивных амортизаторов прокачайте тормозную систему для компенсации возможного завоза воздуха. Обязательно сделайте развал-схождение на СТО. Первые 200 км избегайте резких манёвров для притирки деталей. Проверьте отсутствие стуков при движении по неровностям и герметичность соединений через сутки эксплуатации.
Сборка прямотока из нержавейки в домашних условиях
Подготовьте отрезок трубы из нержавеющей стали Ø50-60 мм, соответствующую по диаметру перфорированную вставку (диффузор), металлическую вату для набивки, два фланца с крепежными отверстиями, и соединительные патрубки для врезки в штатную систему. Требуется точный замер штатных креплений глушителя и расстояния до элементов кузова для корректного позиционирования.
Обязательно используйте средства защиты: сварочную маску с затемнением не ниже DIN 11, огнеупорные перчатки и плотную одежду. Работы выполняйте в проветриваемом помещении или на улице вдали от легковоспламеняющихся материалов. Проверьте исправность болгарки и сварочного аппарата перед началом.
Технология сборки
- Формирование корпуса:
- Отрежьте трубу по расчетной длине (обычно 30-40 см)
- Приварите фланцы к обоим концам под углом 90°
- Просверлите монтажные отверстия во фланцах по шаблону штатного глушителя
- Подготовка внутренних элементов:
- Вставьте перфорированную трубку в корпус
- Плотно набейте пространство между трубкой и корпусом металлической ватой
- Зафиксируйте торцы диффузора точечной сваркой
- Интеграция в систему:
- Приварите входной/выходной патрубки с учетом изгибов трассы
- Обработайте сварные швы шлифовальным кругом
- Установите термоизоляционные прокладки между фланцами и коллектором
| Контрольная операция | Методика проверки |
|---|---|
| Герметичность соединений | Подача мыльного раствора под давлением 0.5 атм |
| Соосность патрубков | Прикладывание заводного глушителя без крепления |
| Зазоры кузова | Ручная раскачка системы при максимальном вывороте руля |
Чип-тюнинг блока управления двигателем через OBD
Подготовка начинается с поиска совместимого ПО и оборудования. Понадобится диагностический кабель OBD-II (K-Line или CAN, в зависимости от года выпуска), ноутбук с предустановленными программами (например, WinOLS, KWP Commander) и аккумуляторное зарядное устройство для стабилизации напряжения в сети. Обязательно сделайте резервную копию оригинальной прошивки ЭБУ перед внесением изменений – это страховка от критичных ошибок.
Считав штатную прошивку через диагностический разъём, анализируйте карты (MAP) управления двигателем. Ключевые параметры для правки: топливные коррекции, угол опережения зажигания, ограничители оборотов, давление турбины (для модификаций GTD). Для атмосферных моторов 1.6/1.8 акцент делается на оптимизацию впрыска и фаз газораспределения. Избегайте экстремальных значений – ресурс мотора важнее кратковременного прироста мощности.
Практические этапы перепрошивки
- Подключите кабель к OBD-порту (расположен под рулевой колонкой), заведите двигатель для питания ЭБУ.
- Запустите софт для чтения данных, выберите модель контроллера (Marelli IAW, Bosch Digifant).
- Скопируйте оригинальный бинарник на 3 разных носителя (флешка, облако, HDD).
- Откройте файл в редакторе прошивок, найдите MAP-области по идентификаторам:
- Fuel_map – корректировка объёма впрыска
- Ignition_map – регулировка УОЗ
- Rev_limit – лимит оборотов (макс. +8% от стока)
- Внесите изменения плавными шагами (+3-5% к базовым значениям), сохраните модифицированный файл.
- Через ПО загрузите новую прошивку в ЭБУ, дождитесь подтверждения успешной записи.
После перепрошивки проведите тест-драйв с контролем параметров через диагностический сканер. Критичные показатели для мониторинга:
| Параметр | Нормальное значение | Опасное значение |
|---|---|---|
| Долговременная топливная коррекция | ±5% | Более ±10% |
| Детонация | 0° коррекции | Постоянные -3° и ниже |
| Лямбда-коррекция | 0.98-1.02 | Колебания вне 0.85-1.15 |
Важно: При появлении ошибок (CHECK ENGINE, пропуски зажигания) верните заводскую прошивку и проведите диагностику. Для сложных доработок (турбирование, установка спортивных распредвалов) используйте кастомные прошивки от специалистов – самостоятельный чип-тюнинг в таких случаях рискован.
Замена воздушного фильтра на нулевое сопротивление
Установка фильтра нулевого сопротивления ("нулевика") вместо штатного бумажного элемента – популярная модификация для Volkswagen Golf II. Основная цель – снижение аэродинамического сопротивления на впуске, что теоретически позволяет двигателю легче "дышать". Это особенно актуально для атмосферных моторов серии RP, где даже небольшое увеличение пропускной способности впуска может дать ощутимый эффект.
Важно понимать, что ощутимый прирост мощности (обычно в пределах 3-5 л.с.) проявляется преимущественно в верхнем диапазоне оборотов. Параллельно появляется более агрессивное, "спортивное" звучание мотора на разгоне. Однако "нулевик" требует регулярного обслуживания – чистки и пропитки специальным масляным составом, без которого его эффективность резко падает, а защитные свойства ухудшаются.
Процесс замены
Необходимые инструменты и материалы:
- Фильтр нулевого сопротивления (подходящий по размеру и посадочному фланцу для конкретной модели двигателя Golf II)
- Ключ на 10 (иногда требуется для демонтажа корпуса штатного фильтра)
- Отвертка (крестовая или плоская, в зависимости от типа креплений корпуса)
- Чистая ветошь (для протирки посадочной поверхности)
- Комплект для обслуживания "нулевика" (очиститель и пропиточное масло)
Последовательность работ:
- Отсоединить минусовую клемму аккумулятора для безопасности.
- Ослабить хомут крепления патрубка воздуховода к корпусу штатного фильтра с помощью отвертки или ключа.
- Открутить винты или отщелкнуть защелки (в зависимости от конструкции), удерживающие верхнюю крышку корпуса воздушного фильтра.
- Извлечь штатный бумажный фильтрующий элемент.
- Тщательно протереть внутреннюю поверхность корпуса фильтра и патрубок воздуховода от пыли и грязи ветошью.
- Установить фильтр нулевого сопротивления на место штатного, обеспечив плотное и ровное прилегание по контуру.
- Собрать корпус в обратной последовательности, надежно затянуть хомут воздуховода.
- Подключить аккумулятор.
Ключевой нюанс: Правильная установка критична. Необходимо убедиться, что корпус после замены собран герметично, исключая подсос нефильтрованного воздуха мимо элемента. Любая щель приведет к попаданию абразивной пыли в двигатель.
| Аспект | Штатный фильтр | Фильтр "нулевого" сопротивления |
|---|---|---|
| Сопротивление потоку | Выше | Значительно ниже |
| Требование к обслуживанию | Замена раз в 10-15 тыс. км | Чистка + пропитка каждые 3-5 тыс. км |
| Защита от пыли (при своевременном обслуживании) | Отличная | Достаточная (зависит от качества фильтра и пропитки) |
| Влияние на ресурс ДВС | Нейтральное/положительное | Потенциально отрицательное при нарушении обслуживания |
После установки "нулевика" рекомендуется обратить внимание на работу двигателя на холостом ходу и при резком нажатии на педаль газа. Появление плавающих оборотов или провалов может указывать на подсос воздуха или необходимость корректировки УОЗ (угла опережения зажигания) из-за изменившегося сопротивления впуска. Для максимального эффекта замену фильтра часто совмещают с установкой прямоточной выхлопной системы и чип-тюнингом.
Установка холодного воздуха от бампера в двигатель
Забор воздуха напрямую от бампера – эффективный способ снизить температуру впуска на Volkswagen Golf 2. Холодный воздух плотнее, что улучшает наполнение цилиндров и повышает отдачу мотора. Стандартная система засасывает воздух из подкапотного пространства, где он нагревается от радиатора и работающего двигателя.
Для реализации потребуется гофрированный воздуховод подходящего диаметра (обычно 70-80 мм), хомуты, пластиковая/алюминиевая труба для воздухозаборника, сетка от мусора и крепеж. Работы выполняются через снятие переднего бампера для точного позиционирования заборника. Важно обеспечить герметичность тракта и защиту от воды.
Пошаговый процесс монтажа
- Подготовка бампера: Снимите бампер. На внутренней стороне со стороны установки воздухозаборника (обычно напротив стандартного места расположения воздушника) разметьте и вырежьте отверстие диаметром 75-80 мм.
- Установка заборника: Закрепите подготовленную трубку-воздухозаборник в отверстии бампера с помощью эпоксидного клея или пластиковых хомутов через предварительно просверленные отверстия. Изнутри установите мелкую сетку для защиты от камней и крупного мусора.
- Прокладка воздуховода: Соедините гофротрубу с заборником на бампере. Аккуратно проложите ее через моторный щит (может потребоваться вырез) к корпусу воздушного фильтра, избегая контакта с подвижными деталями и горячими элементами.
- Подключение к фильтру: Снимите штатный воздушный короб. Установите на его место короткий патрубок или переходник, герметично соединив его с гофрой. Используйте силиконовые герметики и двойные хомуты в местах стыков.
- Фиксация и проверка: Надежно закрепите гофру пластиковыми хомутами к кузову или стационарным деталям подкапотного пространства. Убедитесь, что трубка не провисает и не пережимается. Соберите бампер и проверьте работу двигателя на всех режимах.
Критические моменты:
- Гидрозащита: Располагайте заборник минимум на 15 см выше дорожного полотна. При низком клиренсе обязателен влагозащитный дренажный клапан в нижней точке гофры.
- Материалы: Используйте термостойкую гофру (до 120°C+) и коррозионностойкий металл/пластик для заборника.
- Аэродинамика: Форма заборника должна направлять воздушный поток внутрь трубы, а не создавать завихрения.
| Преимущества | Риски |
|---|---|
| Прирост мощности 3-7% | Потенциальный гидроудар (при ошибках монтажа) |
| Улучшенная отзывчивость ДВС | Повышенный шум впуска |
| Снижение детонации | Загрязнение фильтра без сетки |
После установки контролируйте состояние соединений и отсутствие подсоса нефильтрованного воздуха. Тестируйте систему в дождливую погоду на малых скоростях. Для гоночных применений дополнительно используйте водоотделитель в тракте.
Переделка педального узла под коврик из алюминия
Штатная резиновая накладка педального узла Volkswagen Golf II быстро истирается и деформируется, ухудшая контакт с обувью. Алюминиевый коврик решает эту проблему, обеспечивая жесткую фиксацию ноги, повышенную износостойкость и спортивный вид.
Для работы потребуется лист алюминия толщиной 2-3 мм, электролобзик, дрель, наждачная бумага и крепеж. Предварительно демонтируйте заводской коврик, отсоединив педальный узел от кузова для удобства монтажа.
Технология изготовления
- Обведите контур старого коврика на алюминиевом листе, добавив 5 мм по периметру для обработки кромок.
- Вырежьте заготовку электролобзиком с пилкой по металлу, используя защитные очки.
- Скруглите острые края напильником и отполируйте поверхности наждачной бумагой P120-P240.
- Перенесите отверстия креплений с оригинальной накладки, просверлите их сверлом 5 мм.
- Сделайте насечки на рабочей поверхности зубилом или болгаркой для предотвращения скольжения.
- Установите коврик на штатные крепежные шпильки, зафиксировав гайками с увеличенными шайбами.
Рекомендации: Для защиты от коррозии обработайте изделие бесцветным лаком или анодным покрытием. Проверьте свободный ход педалей до и после установки.
| Материал | Параметры |
| Алюминиевый лист | Сплав АМг5, 300×400 мм |
| Крепеж | Гайки М6 (4 шт), увеличенные шайбы |
Ремонт металлических держателей кресел своими руками
Проблемы с металлическими кронштейнами сидений – типичная болезнь Volkswagen Golf 2. Каркасы ржавеют в местах сгибов, лопают сварные швы или деформируются от нагрузок, что вызывает люфты и скрипы. Без восстановления жесткости конструкции безопасная фиксация сиденья невозможна.
Для работы потребуется демонтировать сиденье: открутите 4 болта крепления к полу (обычно на 13 мм) и отсоедините разъемы подогрева/электроприводов при наличии. Кронштейны крепятся к нижней части сиденья скрытыми болтами – снимите обшивку основания для доступа.
Этапы восстановления кронштейнов
Диагностика и подготовка:
- Тщательно зачистите каркас металлической щеткой, удаляя ржавчину и старую краску.
- Ищите трещины (особенно в зонах сварки), следы коррозии и деформации.
- Погнутые элементы выровняйте молотком на наковальне или тисках.
Устранение дефектов:
- Трещины: заварите аргоном или полуавтоматом. Если сварка недоступна – наложите стальные накладки толщиной 2-3 мм на эпоксидный клей и стяните болтами.
- Сквозная коррозия: вырежьте проржавевшие участки болгаркой, замените вставками из листового металла аналогичной толщины.
- Разболтанные шарниры регулировок: замените изношенные втулки или рассверлите отверстия под больший диаметр оси с последующей запрессовкой новых втулок.
Финишная обработка:
| Этап | Материал | Важно |
| Обезжиривание | Уайт-спирит/антисиликон | Обязательно после сварки |
| Грунтовка | Кислотный грунт по металлу | Наносить в 2 слоя |
| Покраска | Акриловый эмаль | Черный матовый цвет |
Собирайте конструкцию в обратной последовательности. Обязательно проверьте отсутствие перекосов при установке сиденья – все 4 крепежных болта должны вкручиваться без усилий. Проверьте регулировки наклона и перемещения до финальной затяжки.
Заводка декоративной подсветки от прикуривателя
Подключение светодиодной ленты или неоновых трубок к гнезду прикуривателя – самый простой способ получить питание 12V без вмешательства в штатную проводку. Этот метод не требует специальных навыков и позволяет быстро демонтировать подсветку при необходимости.
Важно помнить, что гнездо прикуривателя рассчитано на ограниченную нагрузку (обычно 10-15А). Превышение мощности может привести к перегреву проводки, оплавлению разъема или перегоранию предохранителя. Всегда проверяйте суммарное энергопотребление подключаемых элементов.
Пошаговая инструкция подключения
Необходимые материалы: светодиодная лента/неон, провод сечением 1.5-2.5 мм², клеммы "папа" под прикуриватель, термоусадка, изолента, предохранитель на 5-10А.
- Отрежьте нужную длину светодиодной ленты по меткам разреза.
- Припаяйте к контактам ленты провода: красный – к "+", черный – к "-".
- Наденьте термоусадку на места пайки и прогрейте феном.
- Зачистите второй конец проводов и обожмите клеммами "папа":
- Центральный штырь – "+" (красный провод)
- Боковой лепесток – "-" (черный провод)
- Установите в разрыв "+" предохранитель (ближе к прикуривателю).
- Надежно зафиксируйте проводку пластиковыми хомутами.
- Вставьте штекер в прикуриватель и проверьте работоспособность.
Важные нюансы: Избегайте перегибов проводов возле штекера. При подключении RGB-контроллера сначала присоедините его к ленте, затем контроллер к штекеру. Для постоянной работы без ключа зажигания используйте отдельный провод от аккумулятора через реле.
| Тип подсветки | Средняя мощность (на метр) | Макс. длина от прикуривателя |
| SMD 3528 (60 led/m) | 4.8 Вт | 5 метров |
| SMD 5050 (30 led/m) | 7.2 Вт | 3 метра |
| Неоновая трубка | 10-15 Вт | 1-2 элемента |
Перетяжка руля кожей: выкройка и технология шва
Для создания точной выкройки снимите старую обшивку руля, аккуратно распорив швы. Разложите её на листе картона, обведите контур и добавьте припуски 8-10 мм по всему периметру. Если старая обшивка отсутствует, плотно оберните руль пищевой плёнкой, зафиксируйте скотчем, сделайте маркером продольные метки через каждые 3-5 см, затем разрежьте плёнку по меткам и перенесите шаблоны на картон, не забывая про припуски.
Перенесите картонные шаблоны на изнаночную сторону кожи, учитывая направление волокон материала. Выкраивайте детали острым сапожным ножом или ножницами с небольшим наклоном, чтобы края были скошенными – это облегчит сшивание. Для сложных изгибов сделайте насечки на припусках через каждые 1.5-2 см, не доходя 1 мм до линии шва.
Технология шва
Соединяйте детали двойной иглой (цыганской иглой) с вощёной нитью толщиной 1-1.5 мм. Основные методы:
- Шов «вперёд иголку»: простой вариант для новичков, но менее долговечный
- Потайной шов: стежки проходят внутри припусков, наружу выводятся только под углом
- Сёдельный шов: двойной шов с переплетением нитей, самый прочный вариант
Порядок работы:
- Сколите детали портновскими булавками или зажимами изнанкой наружу
- Начните шить от центра нижней части руля
- Прошивайте участками по 10-15 см, равномерно натягивая нить
- Для фиксации стежков делайте двойной прокол в конце каждого сегмента
- Готовую обшивку выверните, наденьте на руль и расправьте складки
| Проблема | Решение |
|---|---|
| Неровная стяжка | Используйте шило для предварительного прокалывания отверстий |
| Провисание кожи | Нанесите на руль тонкий слой контактного клея перед установкой |
| Разрыв нити | Применяйте воск для дополнительной пропитки швов |
Изготовление каркаса для спортивных сидений
Каркас спортивных сидений в Volkswagen Golf II критичен для безопасности и жесткости посадки. Он обеспечивает точную фиксацию сиденья к кузову, предотвращая смещение при маневрах, и передает нагрузки на силовые элементы пола. Конструкция должна учитывать геометрию штатных креплений, антропометрию водителя и требования FIA (для гоночных версий).
Работу начинают с точных замеров: определяют расположение заводских точек крепления сидений, высоту подушек относительно руля/педалей и необходимый угол наклона спинки. Для каркаса используют профильную трубу 25×25 мм или 30×30 мм (толщина стенки 2-3 мм) – сталь марки Ст20 или легированную 30ХГСА. Обязательна проверка совместимости с ремнями безопасности и системой боковой поддержки сиденья.
Этапы сборки
Шаблонирование: Из картона или фанеры вырезают лекала, повторяющие контур основания сиденья и зоны крепления к полу. Шаблоны примеряют в салоне, корректируя под габариты тоннеля КПП и дверных проемов.
- Подготовка труб:
- Нарезка заготовок по шаблонам болгаркой
- Зачистка кромок от заусенцев
- Гибка труб на трубогибе (при сложной геометрии)
- Сварка основания:
- Фиксация деталей струбцинами на стапеле
- Прихватка конструкции в контрольных точках
- Прварка швов сплошным швом (инвертор, электрод 2-3 мм)
- Установка крепежных пластин:
- Приварка стальных пластин толщиной 4-5 мм в местах крепления к кузову
- Сверление отверстий под болты М10 класса 10.9
- Дублирование точек фиксации сиденья (минимум 4 точки на кресло)
| Проверочные операции | Критерии |
| Соосность креплений | Отклонение ≤1 мм между диагональными точками |
| Параллельность опор | Уровень не показывает перекосов |
| Прочность сварных швов | Отсутствие пор, трещин, непроваров |
Финишная обработка: Шлифовка швов, обезжиривание и нанесение 2-3 слоев грунтовки по металлу. Для антикоррозийной защиты каркас окрашивают молотковой эмалью. Перед установкой сидений проверяют совпадение отверстий с кронштейнами и затягивают болты динамометрическим ключом (момент 45-50 Н∙м).
Перетяжка дверей кожзамом с поролоновой подложкой
Демонтируйте дверные карты: снимите обшивки, аккуратно отсоединив крепежные клипсы, ручки и динамики. Очистите основу пластика от старого покрытия и загрязнений, обезжирьте поверхность ацетоном или уайт-спиритом. Проверьте целостность каркаса – трещины заделайте термопистолетом или двухкомпонентным пластиком.
Перенесите контуры дверной карты на изнаночную сторону кожзама с припуском 3-4 см по периметру. Вырежьте заготовку, учитывая технологические отверстия под ручки и динамики. Аналогично раскроите поролон толщиной 3-5 мм, но без припусков – он должен точно повторять форму основы.
Технология монтажа
- Нанесите аэрозольный клей для автообивки равномерным слоем на пластиковую основу и поролон
- После 5-минутной подсушки приклейте поролон, разглаживая поверхность от центра к краям
- Повторите нанесение клея на поролон и изнанку кожзама, выдержите паузу
- Накладывайте материал, начиная от центральных участков, последовательно фиксируя края
Растягивайте кожзам, утапливая излишки в пазы по периметру карты. Используйте монтажную лопатку для аккуратного формирования углов и сложных рельефов. Проклейте загнутые края контактным клеем. Прорежьте отверстия под крепеж, установите фурнитуру и динамики.
| Тип сложности участка | Инструмент для формовки | Прием работы |
|---|---|---|
| Плоские поверхности | Резиновый валик | Прокатка от центра к краям |
| Ребра жесткости | Фен + монтажная лопатка | Нагрев + протяжка материала вдоль ребра |
| Глубокие ниши | Строительный фен | Локальный нагрев с растяжкой |
Соберите карты в обратной последовательности, контролируя плотность прилегания обшивки. Излишки материала в проемах аккуратно подрежьте ножом после окончательной фиксации. Важно: используйте только специализированный термостойкий клей – обычные составы деградируют от перепадов температур.
Организация шумоизоляции дверей подручными материалами
Для шумоизоляции дверей Golf 2 используем доступные материалы: строительный вспененный полиэтилен (подложка под ламинат), автомобильный герметик, старые коврики или войлок. Снимите обшивку дверей, очистите металл от грязи и обезжирьте поверхности. Вырежьте куски подложки по форме внутренних панелей, оставляя технологические отверстия под динамики и механизмы.
Плотно наклейте полиэтилен на металл через слой герметика, особое внимание уделяя зонам вокруг крепежных точек и лючков. Для усиления эффекта добавьте второй слой из плотного войлока поверх первого, фиксируя его жидкими гвоздями. Убедитесь, что утеплитель не мешает работе стеклоподъемников и замков перед сборкой.
Ключевые этапы работ
- Подготовка материалов: полиэтилен 4-8 мм толщиной, термостойкий герметик, ножницы
- Обработка поверхностей: заделка штатных отверстий пластиковыми заглушками
- Многослойная укладка: чередование вибропоглощающих и звукоотражающих материалов
- Снимите дверные карты, аккуратно отщелкнув клипсы
- Наклейте полиэтилен на внешнюю металлическую часть двери
- Установите войлочные вставки в полости обшивки
- Проклейте стыки герметиком
| Материал | Толщина | Область применения |
| Подложка под ламинат | 3-5 мм | Базовый виброизоляционный слой |
| Автомобильный войлок | 5-10 мм | Заполнение крупных полостей |
| Герметик | - | Фиксация материалов и уплотнение стыков |
Проверьте работоспособность всех механизмов перед окончательной сборкой. Использование эластичных материалов предотвратит дребезжание обшивки на неровных дорогах.
Замена лампочек приборной панели на светодиоды
Демонтируйте приборный щиток: отключите аккумулятор, снимите пластиковый кожух рулевой колонки, выкрутите винты крепления панели приборов и аккуратно извлеките её из посадочного места, отсоединив все электрические разъёмы.
Извлеките штатные лампы накаливания, повернув их цоколи против часовой стрелки. Подготовьте светодиодные аналоги с идентичным цоколем (обычно T5 или T10) – учитывайте полярность и выбирайте нейтральный белый цвет (6000K) для корректной цветопередачи шкал.
Ключевые аспекты монтажа
Проверьте каждый светодиод мультиметром перед установкой. Вставляйте элементы строго по схеме расположения:
- Спидометр/тахометр: 4-5 шт
- Указатели топлива/температуры: по 2 шт
- Контрольные лампы: индивидуальная замена (синий/красный для поворотов)
При замене контрольных ламп используйте светодиоды соответствующих цветов либо нейтральные с цветными фильтрами. Для подсветки переключателей на центральной консоли применяйте SMD-ленту.
| Тип элемента | Рекомендуемая мощность | Особенности |
| Основные шкалы | 1-2W SMD | Широкий угол рассеивания |
| Контрольные лампы | 0.5W | Цветные или с колбами |
| Подсветка переключателей | LED-лента 12V | Резисторы 100-200 Ом |
Соберите конструкцию в обратном порядке после тестирования. При неравномерном свечении проверьте плотность прилегания световодов и чистоту внутренних поверхностей приборов. Для устранения эффекта затемнения секторов добавьте отражающую фольгу в корпус щитка.
Покраска торпедо в два цвета с разделением малярным скотчем
Подготовьте поверхность торпедо: демонтируйте деталь, удалите старую краску и обезжирьте спецсредством. Нанесите грунтовку тонким слоем и дайте просохнуть согласно инструкции производителя. Шлифовка мелкой наждачкой (P400-P600) обеспечит адгезию.
Продумайте схему разделения цветов, используя бумажный шаблон или отметки маркером. Наклейте малярный скотч строго по линии перехода, избегая зазоров и перекосов. Для сложных контуров применяйте узкий скотч или трафаретную ленту с гибкими краями.
Этапы окрашивания
Первый цвет: Равномерно нанесите базовый слой на открытые зоны, включая 2-3 см за линию скотча. Выдержите межслойную сушку (15-20 мин), добавьте 2-3 тонких слоя до насыщенного оттенка.
Фиксация разделительной линии: После полного высыхания базового цвета (4-6 часов) наклейте новый скотч поверх окрашенной кромки. Это предотвратит отслаивание при нанесении второго тона.
Второй цвет: Нанесите краску на оставшуюся часть торпедо аналогичным методом. Снимите скотч сразу после финишного слоя до начала полимеризации – так получится четкая граница без наплывов.
| Типичные ошибки | Как избежать |
|---|---|
| Проступание краски под скотч | Используйте качественную малярную ленту с клейким слоем |
| Рваные края линии | Удаляйте скотч под углом 45° медленным движением |
| Отслаивание первого слоя | Не допускайте переувлажнения при окрашивании |
Финишная обработка: Через 24 часа нанесите 2 слоя матового или глянцевого лака. Для стойкости к истиранию выбирайте составы для пластика с пометкой "Interior".
Подключение сабвуфера к штатной магнитоле через LOC
Штатная магнитола Volkswagen Golf 2 не оснащена линейными выходами (RCA), необходимыми для подключения внешнего усилителя. Решением становится применение LOC (Line Output Converter) – преобразователя высокоуровневого сигнала в низкоуровневый. Это устройство "снимает" звуковой сигнал напрямую с проводов, идущих к штатным динамикам, и преобразует его в сигнал, подходящий для входа усилителя сабвуфера.
Ключевым этапом является правильное подключение LOC к акустической проводке автомобиля. Необходимо найти провода задних динамиков (часто серый/серый-черный и белый/белый-черный для правой стороны, фиолетовый/фиолетовый-черный и зеленый/зеленый-черный для левой), аккуратно врезаться в них или использовать обжимные коннекторы типа "Scotchlok", соблюдая полярность. Запитка LOC (REM) обычно осуществляется от управляющего провода (REM) будущего усилителя сабвуфера.
Необходимые материалы и этапы работ
Что потребуется:
- LOC (с регулировкой уровня сигнала и фильтром НЧ желателен)
- Усилитель для сабвуфера
- Сабвуфер
- Комплект силовых проводов (АКБ-усилитель)
- Провода для межблочных соединений (RCA)
- Акустические провода (усилитель-сабвуфер)
- Монтажные принадлежности (изолента, клеммы, гофра, стяжки)
Последовательность действий:
- Подготовка: Снять магнитолу для доступа к акустическим проводам. Определить пары проводов левого и правого задних каналов.
- Подключение LOC: Подсоединить входы LOC (High-Level Input) к найденным проводам задних динамиков, строго соблюдая полярность (+/-).
- Питание LOC: Силовой провод REM LOC подключить к управляющему выходу (REM) усилителя сабвуфера.
- Межблочное соединение: Соединить выходы LOC (RCA) с входами усилителя сабвуфера экранированным кабелем RCA.
- Монтаж силовой линии: Проложить силовой кабель от "+" АКБ через предохранитель к "+" усилителя. Заземлить "-" усилителя на кузов (очищенный от краски).
- Подключение сабвуфера: Соединить выходы усилителя с клеммами сабвуфера акустическим кабелем, соблюдая фазировку.
Настройка и важные нюансы:
| Этап | Действие | Примечание |
| Регулировка уровня LOC | Установить минимальное значение перед первым включением | Плавно увеличивать до отсутствия искажений |
| Настройка фильтра | Включить LPF на усилителе/сабвуфере | Частоту среза ~80 Гц (регулируется под звук) |
| Проверка фазировки | Прослушать сабвуфер при разных фазах | Выбрать положение с более мощным басом |
После монтажа тщательно заизолируйте все соединения, уложите провода с использованием гофры и стяжек, избегая мест с острыми кромками и подвижных элементов. Включите аудиосистему на средней громкости и проверьте работу сабвуфера на разных частотах, корректируя уровень LOC и частоту среза фильтра для чистого, глубокого баса без дребезжания.
Прокладка проводов для аудиосистемы без снятия обшивки
Для прокладки аудиопроводов в салоне Volkswagen Golf II без демонтажа обшивки потребуется базовый набор инструментов: пластиковый монтажный пруток (толщиной 4-6 мм), изолента, стяжки, гофротрубка для защиты проводов и фонарик для точной визуализации скрытых полостей. Основные точки ввода/вывода – технологические отверстия под торпедо, зазор между дверными уплотнителями и стойками, пространство под порогами.
Начните с маршрутизации силового кабеля от аккумулятора в салон: используйте штатное отверстие в моторном щите (обычно закрыто резиновой заглушкой). Для протяжки привяжите к прутку прочную нить, аккуратно проведите его через уплотнитель лобового стекла или зазор между педальным узлом и кузовом, избегая острых кромок. После захвата нити в салоне прикрепите к ней кабель и осторожно вытяните.
Пошаговая прокладка межблочных кабелей
- От головного устройства к задним динамикам:
- Пропустите провода под пластиковой накладкой порогов: приподнимите край коврика, отогните резиновый уплотнитель двери и заведите кабель в образовавшуюся щель
- Для фиксации используйте пластиковые клипсы с клейким основанием, размещая их каждые 30 см
- Через стойки:
- Снимите верхние крепления ремней безопасности (ключ Torx T30)
- Через образовавшийся зазор проденьте пруток с привязанным кабелем вдоль стойки
- Извлеките конец провода через прорезь под потолочной обивкой
| Зона риска | Защитное решение |
| Участки возле подвижных элементов (руль, педали) | Двойной слой термоусадки + нейлоновые стяжки с демпфером |
| Пересечение с жгутами заводской проводки | Разделение гофротрубками разного цвета |
| Точки выхода в багажник | Резиновые втулки от кабеля ГУР или тормозных трубок |
Важно: Все соединения выполняйте только после полной протяжки кабелей! Проверяйте отсутствие перегибов (радиус не менее 5 см) и натяжения перед фиксацией стяжками. Для тестирования трассы подключите динамики до окончательного монтажа – это исключит демонтаж при ошибке полярности.
Усиление массы и замена клемм аккумулятора
Проблема слабого контакта массы – частая "болячка" Golf 2, проявляющаяся в затрудненном пуске, тусклом свете фар и плавающих показаниях приборов. Основная причина кроется в коррозии и недостаточном сечении штатных проводов массы, особенно после десятилетий эксплуатации и воздействия влаги.
Некачественные или окислившиеся клеммы аккумулятора усугубляют проблему, увеличивая сопротивление на ключевом участке цепи. Замена штатных проводов массы на усиленные и установка надежных клемм – не просто тюнинг, а необходимость для стабильной работы электросистемы.
Этапы выполнения работ
Подготовка материалов:
- Многожильный медный провод сечением не менее 25 мм² (лучше 35-50 мм²) – красный для "+", черный (или синий) для "-".
- Луженые или медные клеммы аккумулятора (предпочтительно "под болт") – надежнее стандартных свинцовых.
- Термоусадочная трубка большого диаметра и изолента.
- Медные наконечники (гильзы) под болт для оконцевания проводов.
- Корщетка по металлу, наждачная бумага, обезжириватель.
Усиление массы двигателя и кузова:
- Снимите клеммы с аккумулятора (сначала "-", затем "+").
- Найдите точки крепления штатных массовых проводов:
- Двигатель: Обычно на корпусе ГРМ или блоке цилиндров.
- Кузов: Часто возле аккумуляторного отсека или на лонжероне.
- Открутите штатные провода. Тщательно зачистите контактные площадки на двигателе и кузове до чистого металла корщеткой и обезжирьте.
- Изготовьте новые провода нужной длины. Оконцуйте их медными гильзами, обожмите и пропаяйте.
- Прикрутите новый массовый провод двигателя к очищенной точке на двигателе, второй конец – к точке на кузове (можно к месту крепления штатной массы кузова или рядом). Используйте штатные или новые болты/шпильки с шайбами гровера.
- Аналогично установите дополнительный провод массы кузова от точки возле аккумулятора (например, штатной точки массы кузова) к очищенному месту на кузовной панели в моторном отсеке (например, к лонжерону).
Замена клемм аккумулятора:
- Очистите токовыводы аккумулятора от окислов наждачной бумагой.
- Наденьте новые клеммы на токовыводы. Для клемм "под болт":
- Вставьте зачищенные и оконцованные наконечниками концы основных проводов бортовой сети ("+" и "-") в соответствующие гнезда клеммы.
- Добавьте наконечники новых массовых проводов в те же гнезда клемм (или в отдельные, если конструкция позволяет).
- Надежно затяните все болты крепления проводов внутри клеммы.
- Затяните основной болт/гайку самой клеммы на токоввыводе АКБ.
- Обработайте места соединений защитной смазкой (типа "Литол" или специальной токопроводящей).
- Наденьте на клеммы защитные колпачки.
Контрольный осмотр:
| Что проверить | На что обратить внимание |
|---|---|
| Надежность крепления | Все болты должны быть затянуты, провода не должны болтаться. |
| Изоляция | Отсутствие оголенных участков провода, использование термоусадки. |
| Контактные площадки | Чистота, отсутствие ржавчины под наконечниками. |
| Полярность | Красный провод на "+", черный/синий на "-". Двойной контроль! |
После подключения аккумулятора (сначала "+", затем "-") проверьте работу стартера, яркость света, стабильность напряжения на холостых и под нагрузкой. Усиление массы и новые клеммы гарантируют минимальные потери напряжения и стабильную работу электрооборудования.
Установка тахометра на модели без заводского варианта
Подготовьте универсальный тахометр с аналоговой стрелкой или цифровым дисплеем, комплект проводов сечением 0,75-1,5 мм², термоусадку, изоленту и инструменты для снятия облицовки рулевой колонки. Проверьте наличие свободного места на приборной панели – оптимальна установка в заглушку слева от руля или интеграция в центральную консоль.
Снимите минусовую клемму аккумулятора. С помощью тестера найдите на замке зажигания провод постоянного +12V (рабочий при включенном зажигании) для питания тахометра. Для подсветки используйте серый провод с красной полосой от габаритных огней. Сигнальный провод подключите к катушке зажигания: найдите клемму "1" (низковольтный вход прерывателя-распределителя) или "15" (выход на коммутатор).
Порядок подключения и настройки
- Проденьте провода через технологическое отверстие в моторном щите
- Соедините:
- Красный провод тахометра → +12V при включенном зажигании
- Черный провод → масса кузова (болт возле рулевой рейки)
- Оранжевый/белый → сигнал катушки зажигания
- Синий провод → подсветка (+12V при габаритах)
- Закрепите корпус прибора на двухкомпонентный скотч или пластиковые хомуты
- Подайте питание и запустите двигатель
Для 4-цилиндрового двигателя выставьте переключатель режимов тахометра в положение "4 CYL". При завышенных или заниженных показателях отрегулируете чувствительность потенциометром на задней панели устройства, сверяясь с диагностическим оборудованием. Убедитесь в отсутствии помех работе зажигания и плавности хода стрелки.
| Цвет провода тахометра | Назначение | Точка подключения на Golf 2 |
| Красный | Основное питание | Замок зажигания (ACC+) |
| Черный | Масса | Кузов (точка за рулевой колонкой) |
| Оранжевый/Белый | Сигнал RPM | Клемма "1" катушки зажигания |
| Синий/Желтый | Подсветка | Цепь габаритов (серый с красной полосой) |
Замена шлангов печки без демонтажа панели приборов
Основная сложность заключается в ограниченном пространстве за двигателем, где расположены патрубки отопителя. Для доступа потребуется снять воздушный фильтр и декоративную накладку двигателя, освободив зону возле брандмауэра. Предварительно слейте охлаждающую жидкость из радиатора в чистую ёмкость, предварительно остудив двигатель.
Отсоедините хомуты крепления старых шлангов при помощи специальных узких плоскогубцев или торцевого ключа с карданным адаптером. Будьте готовы к остаточным подтеканиям антифриза – подложите ветошь. Новые шланги предварительно наденьте на патрубки печки с небольшим запасом длины, чтобы избежать перегибов при установке.
Ключевые этапы монтажа
При установке соблюдайте строгую последовательность:
- Наденьте новые хомуты на шланги до соединения с патрубками
- Сначала подключите нижний шланг (обычно более доступный)
- Закрепите верхний патрубок, контролируя отсутствие перекручивания
- Затяните хомуты динамометрическим ключом (1.5-2 Н∙м)
Обязательно прокачайте систему охлаждения после замены: запустите двигатель с открытым расширительным бачком, прогрейте до рабочей температуры, дождитесь включения вентилятора и добавьте антифриз при необходимости. Проверьте соединения на течь через 2-3 рабочих цикла прогрева/остывания.
Тюнинг замка капота с дистанционным открытием
Штатная механическая система открывания капота на Volkswagen Golf II неудобна при частом доступе в подкапотное пространство и не обеспечивает дополнительной защиты. Установка электропривода с дистанционным управлением решает эти проблемы, позволяя открывать замок кнопкой с салонного брелока или отдельного пульта.
Для модернизации потребуется универсальный набор электрозамка капота (актуатор), комплект проводов сечением 1.5-2 мм², реле управления, изоляционные материалы и инструмент: дрель, кусачки, набор ключей, тестер. Актуатор крепится в районе штатного замка, синхронизируя его тягу с родным механизмом через переходный кронштейн.
Этапы установки и подключения
Основная сложность – интеграция актуатора со штатной тягой и герметизация места ввода проводов через перегородку моторного отсека. Последовательность работ:
- Демонтаж решётки радиатора и декоративных накладок для доступа к замку.
- Фиксация актуатора на статичной части кузова рядом с замком (часто используется монтажная пластина из комплекта).
- Соединение штока актуатора с тягой замка через переходную втулку или хомут, проверка хода без заеданий.
- Прокладка проводки в гофре через штатные отверстия или аккуратно просверленное новое (обязательна защита краёв резиновым уплотнителем).
Электрическая схема подключения:
| Элемент | Подключение |
|---|---|
| Актуатор (+) | Через реле к +12V (после замка зажигания) |
| Актуатор (-) | Кузов (масса) |
| Управление реле | Кнопка в салоне / выход сигнализации |
| Предохранитель | В разрыв +12V (5-10А) |
Важно: Шток актуатора должен работать параллельно вектору движения заводной тяги, иначе возможны перекосы и поломки. После монтажа обязательна регулировка усилия и длины хода штока – капот должен фиксироваться без усилий, а открываться при срабатывании привода за 1-2 секунды. Для защиты от случайного открытия добавьте скрытый механический выключатель в разрыв цепи питания актуатора.
Сборка электростеклоподъемников из донорских деталей
Используйте механизмы и моторы от моделей VAG-группы: Golf 3, Passat B3/B4 или Jetta 3. Проверьте работоспособность узлов перед демонтажем – моторы должны плавно перемещать стекло без заеданий. Подготовьте проводку, кнопки управления и реле блока питания от донора. Учтите разницу в крепежных точках: потребуется адаптация кронштейнов или изготовление переходных пластин.
Обратите внимание на толщину стекол: для Golf 2 требуется укорочение направляющих реек на 2-3 см. Используйте болгарку с отрезным диском по металлу, затем зачистите заусенцы. При установке механизма соблюдайте соосность направляющих – перекос вызовет перегруз двигателя. Герметизируйте технологические отверстия в дверных картах после прокладки жгутов.
Последовательность подключения
- Проложите силовые провода сечением 2.5 мм² от аккумулятора через предохранитель (20А)
- Установите релейный блок в моторном отсеке или под панелью
- Соедините моторы по схеме:
- Коричневый провод – масса на кузов
- Синий/черный – питание через реле
- Желтый/зеленый – сигнальные линии к кнопкам
- Закрепите кнопки в держателе штатных "лопухов"
| Проблема | Решение |
| Обратное направление движения стекла | Поменяйте полярность на клеммах мотора |
| Двигатель перегревается | Замерьте ток холостого хода (норма: 3-5А) |
| Стекло "проседает" при закрытии | Отрегулируйте фиксаторы в верхней точке |
После монтажа обязательно смажьте шестерни моторов и направляющие шины силиконовой смазкой. Проверьте плавность хода при полностью разряженном аккумуляторе – это выявит места избыточного трения. Для защиты цепи добавьте диод между контактами реле.
Установка противоугонного выключателя топливного насоса
Топливный насос – ключевая точка для блокировки двигателя, так как без его работы мотор заглохнет даже при запуске. Спрятанный выключатель разрывает цепь питания насоса, делая угон практически невозможным без знания места установки. Выбирайте скрытое место в салоне, недоступное для визуального осмотра.
Потребуется тумблер или кнопка скрытого монтажа (10-15А), провода сечением 1.5-2.5 мм², термоусадка, изолента, монтажные хомуты. Обязательно обесточьте АКБ перед началом работ. Основные этапы: поиск провода питания насоса, врезка выключателя в разрыв цепи, прокладка и маскировка проводки.
Пошаговая инструкция
Поиск и подготовка проводов:
- Снимите обшивку заднего сиденья для доступа к топливному насосу
- Найдите разъем питания насоса (обычно толстый провод +12В)
- Разрежьте провод питания, зачистите концы на 10-15 мм
Монтаж выключателя:
- Проложите два провода от разрезанного кабеля в салон через технологические отверстия в кузове
- Подключите провода к контактам выключателя (полярность не важна)
- Надежно закрепите тумблер в выбранном месте (например, под панелью или в бардачке)
Финишные работы:
| Действие | Контрольная точка |
| Изоляция соединений | Термоусадка + изолента на всех скрутках |
| Фиксация проводки | Хомуты вдали от движущихся частей |
| Проверка работы | Запуск двигателя только при включенном тумблере |
Важно: Не используйте штатные цепи зажигания или подсветки для подключения! Регулярно проверяйте надежность контактов. Для максимальной скрытности комбинируйте с механическими блокираторами.
Настройка карбюратора Solex после модификаций впуска
После установки фильтра нулевого сопротивления или доработки впускного коллектора, штатные настройки Solex перестают соответствовать возросшему воздушному потоку. Необходима комплексная регулировка, иначе двигатель будет работать с провалами на переходных режимах и повышенным расходом топлива.
Основной фокус – синхронизация подачи топлива с новым объемом поступающего воздуха. Требуется проверить уровень в поплавковой камере, откалибровать жиклеры и настроить систему холостого хода. Игнорирование этого этапа приведет к обеднению смеси на высоких оборотах или нестабильному ХХ.
Последовательность регулировочных работ
Корректировка уровня топлива:
- Демонтируйте верхнюю крышку карбюратора при работающем на холостых двигателе
- Контролируйте уровень по риске на стенке камеры – топливо должно находиться на 2/3 высоты
- Регулируйте поплавковый механизм подгибанием язычка держателя
Подбор жиклеров:
| Элемент | Исходный размер | Рекомендуемое увеличение |
|---|---|---|
| Главный топливный (G40) | 1.25 мм | +0.05-0.10 мм |
| Воздушный (1.50 мм) | 1.50 мм | -0.05-0.10 мм |
| Топливный холостого хода | 0.45 мм | +0.02 мм |
Настройка холостого хода:
- Прогрейте двигатель до 85°C
- Винтом количества смеси выставите обороты 850-900 об/мин
- Винтом качества добейтесь максимальных оборотов
- Повторите пункты 2-3 до стабилизации ХХ
Проверка ускорительного насоса: Резко откройте дроссель – струя топлива должна попадать точно в центр диффузора. При отклонении отрегулируйте направляющую скобу. Объем впрыска (1.0±0.15 см³ за 10 ходов) корректируйте подбором пружины толкателя.
Контрольный тест: После регулировок проверьте реакцию на резкое открытие дросселя с 1500 до 3500 об/мин. Допустимы кратковременные провалы не более 0.5 секунды. Черный дым из выхлопа или хлопки в коллекторе сигнализируют о необходимости замены жиклеров.
Заправка кондиционера фреоном при замене компрессора
После установки нового компрессора система кондиционирования требует полной заправки хладагентом. Вакуумирование и заправка фреоном являются обязательными этапами для восстановления работоспособности узла. Несоблюдение технологии приведет к некорректной работе или поломке компрессора.
Перед заправкой убедитесь в отсутствии утечек через магистрали, соединения и сервисные порты. Проверьте уровень и тип компрессорного масла – оно должно соответствовать марке фреона. Для «Гольф-2» чаще используют R134a (550-650 г) или R12 (750-850 г) в зависимости от модификации системы.
Порядок заправки
- Подключите вакуумный насос к сервисным портам через манометрическую станцию
- Обеспечьте вакуумирование системы (30-50 мин при остаточном давлении ниже -1 Бар)
- Выждите 15 минут для контроля сохранения вакуума (проверка герметичности)
- Подсоедините баллон с фреоном к центральному шлангу манометрической станции
- Заправляйте хладагент на работающем двигателе (1500-2000 об/мин) с включенным кондиционером
Контролируйте давление по манометрам: низкого давления (LOW) – 1.5-2.5 Бар, высокого (HIGH) – 12-18 Бар при +25°C. Температура воздуха из дефлекторов должна опуститься до +4...+8°C через 10 минут работы.
Критические ошибки:
- Недостаточное вакуумирование – приводит к влаге в контуре и коррозии
- Перезаправка – вызывает гидроудар и разрушение компрессора
- Смешивание масел – несовместимые типы образуют кислотные отложения
| Параметр | R12 | R134a |
|---|---|---|
| Рабочее давление LOW | 1.2-1.8 Бар | 1.5-2.2 Бар |
| Масло | Минеральное | PAG/POE |
| Сервисные клапаны | Резьбовые | Quick Connect |
Регулировка фар после изменения подвески или нагрузок
Любые изменения клиренса, жесткости пружин или установка дополнительного оборудования влияют на угол наклона фар. Неотрегулированный свет слепит встречных водителей и ухудшает видимость в темное время суток. Проверку и настройку выполняйте после каждой серьезной модификации ходовой части или при изменении весовой нагрузки автомобиля.
Для работы потребуется ровная площадка у стены (гараж, ангар), рулетка, отвертка или шестигранник (зависит от крепления фар), а также мелок для разметки. Обязательно проверьте давление в шинах и убедитесь, что подвеска не перегружена – в салоне должен находиться только водитель или эквивалентный груз.
Порядок регулировки
- Подготовка стены: Отгоните Volkswagen Golf II задним бортом к стене на расстояние 5 метров. Нанесите на вертикальную поверхность метки, соответствующие центрам фар и центральной оси автомобиля.
- Разметка контрольных точек: Измерьте высоту центра каждой фары от земли (H). На стене проведите горизонтальную линию на 5 см ниже полученного значения (для ближнего света).
- Настройка вертикали: Включите ближний свет. Регулировочным винтом добейтесь, чтобы верхняя граница светового пучка каждой фары совпадала с нанесенной линией. Левая (пассажирская) часть пучка должна быть чуть выше правой.
- Корректировка горизонта: Центр светового пятна каждой фары обязан находиться строго напротив ранее отмеченной оси. Смещение регулируется боковым винтом.
Проведите тестовую поездку по неосвещенной дороге после регулировки. При необходимости повторите процедуру, особенно если заметили недостаточное освещение обочины или ослепление встречного транспорта. Не пренебрегайте этой операцией – она напрямую влияет на безопасность.
| Параметр | Значение | Примечание |
|---|---|---|
| Расстояние до стены | 5 метров | Минимум для точной настройки |
| Допуск по высоте | H - 5 см | H = высота центра фары от земли |
| Угол наклона пучка | ≈1% | Снижение на 1 см/метр пути |
Сезонное обслуживание после завершения тюнинга
После модернизации узлов критически важно адаптировать регламент сезонного обслуживания под новые характеристики автомобиля. Изменённые параметры двигателя, ходовой или тормозной системы требуют особого контроля перед летней/зимней эксплуатацией.
Уделите внимание совместимости установленных тюнинг-комплектов с сезонными материалами: например, низковязкое масло для форсированного мотора или тормозная жидкость с высокой температурой кипения для спортивных колодок. Проверьте герметичность всех доработанных систем после перепадов температур.
Ключевые этапы обслуживания
Диагностика нагруженных узлов:
- Подвеска: контроль затяжки резьбовых соединений койловеров, сайлент-блоков рычагов, стабилизаторов после обкатки.
- Тормоза: оценка износа спортивных колодок и дисков, проверка целостности магистралей при установке тюнинг-компонентов.
- Силовая установка: анализ состояния патрубков интеркулера (при турбировании), датчиков ЭБУ, натяжения ремня ГРМ после чип-тюнинга.
Сезонные жидкости и расходники:
- Масло в ДВС: класс вязкости по допускам тюнинг-прошивки (например, 5W-40 вместо 10W-40)
- Охлаждающая жидкость: проверка совместимости с алюминиевыми радиаторами после замены
- Тормозная жидкость: замена при снижении точки кипения ниже 260°C для тюнингованных систем
| Система | Зимний режим | Летний режим |
| Шины/диски | Контроль давления в низкопрофильной резине при -15°C | Корректировка развала-схождения после зимы |
| АКБ | Тест ёмкости при нагрузке от аудиосистемы | Чистка клемм от окислов |
Финишные проверки: калибровка электронных помощников (ABS/ESP) при изменении диаметра колёс, тест работы вентиляции салона после установки шумоизоляции, контроль отсутствия перегрева моторного отсека при работе кондиционера.
Список источников
При подготовке материалов о самостоятельном тюнинге Volkswagen Golf II использовались специализированные технические ресурсы и практические руководства. Акцент делался на проверенные данные по модификациям двигателей, подвески и кузова.
Источники включают официальную документацию, экспертные форумы и профильные издания. Это обеспечивает достоверность рекомендаций по работам, которые можно выполнить в гаражных условиях.
Основные категории материалов
- Официальное руководство по ремонту Volkswagen Golf II (издательство Volkswagen AG)
- Технические бюллетени VDI (Объединение немецких инженеров)
- Специализированный форум "Golf2Club" (разделы: Двигатель, Подвеска, Электрика)
- Журнал "Автотюнинг" №7/2018: "20 доработок Golf II за выходные"
- Практическое пособие "Тюнинг двигателей VW" (А. Петров, 2020 г.)
- Видеоархив канала "Golf2 DIY Garage" (разборки узлов, сварочные работы)
- Каталог запчастей "Febest": раздел совместимости для Golf A2
