Фары – ключевой элемент лица любого автомобиля, и классический ВАЗ-2106 здесь не исключение.

Их модернизация позволяет кардинально преобразить внешность "шестёрки", выделив её среди однотипных собратьев.

В этом обзоре рассмотрим популярные варианты тюнинга фар: от замены решёток и линз до установки светодиодов – с демонстрацией реальных фоторезультатов.

Ксенон или линзы? Современные технологии для "шестерки"

Прямая установка ксеноновых ламп в штатные рефлекторные фары ВАЗ-2106 категорически не рекомендуется: даже при корректной регулировке ослепляющий эффект для встречных водителей остается критичным. Без проекторов световой пучок рассеивается хаотично, что не только создаёт аварийные ситуации, но и снижает реальное освещение дорожного полотна.

Оптимальным решением являются би-линзованные модули (Bi-LED или Bi-Xenon), обеспечивающие чёткую светотеневую границу и полноценный дальний/ближний свет при компактных размерах. Комплекты с маркировкой "CANBUS" исключают ошибки бортовой сети благодаря встроенным обманкам, а термостойкие корпусы линз гарантируют защиту от перегрева даже при длительной работе.

Сравнение ключевых решений

Параметр	Ксенон в линзах	Светодиодные линзы	Галоген с коллиматорами
Яркость (Лм)	3200-4800	4000-7000	1200-2100
Ресурс (часов)	~2500	~30 000	~800
Установка в фару ВАЗ-2106	Требуется адаптер	Прямая (HS1)	Прямая (H4)

Обязательные этапы тюнинга:

Замена рефлекторов и стекол при выгорании/трещинах
Монтаж гидроизоляционных манжет на провода
Установка подкапотного блока розжига (для ксенона)
Калибровка светового пучка с помощью корректора

Замена штатных ламп накаливания на светодиодные (LED) Н4 для ВАЗ-2106 кардинально улучшает световые характеристики. Современные модели обеспечивают яркость до 6500 Лм против 1000 Лм у стандартных, формируя четкую светотеневую границу без ослепления встречных водителей.

При выборе LED-лампы обращайте внимание на три ключевых параметра: наличие металлического радиатора (для охлаждения), компактный форм-фактор (чтобы поместиться в фаре) и правильное расположение светодиодов (имитирующее нить накала галогенки). Избегайте дешевых аналогов без сертификации – они могут вызвать ошибки в реле или бликование.

Пошаговая установка светодиодных ламп

Этапы монтажа:

Снимите минусовую клемму с аккумулятора
Откройте капот и отсоедините колодку питания штатной лампы
Отожмите проволочный фиксатор лампы в фаре
Извлеките галогенную лампу Н4 (не касаясь стекла руками!)

При установке LED-аналога критически важно соблюсти ориентацию светодиодных чипов: вертикальная плоскость должна располагаться строго горизонтально. Поворот ключами (часто идет в комплекте) обеспечит правильную фокусировку пучка.

После фиксации лампы и подключения питания проверьте работу ближнего/дальнего света. Убедитесь, что радиатор не контактирует с пластиковыми деталями фары.

Компоненты для установки:

Деталь	Характеристики
LED-лампа H4	6500K, 9-32V, радиаторный тип
Колодка подключения	Поляризованная QC65 с влагозащитой

Регулировка света обязательна! Направляйте фары на экран (расстояние 5 метров) так, чтобы центр светового пятна был на 5 см ниже отметки высоты лампы. Геометрия пучка LED отличается от галогенной.

Тюнинг рассеивателей: матовые, граненые или прозрачные варианты

Матовые рассеиватели создают мягкий, равномерный световой поток без бликов, что снижает утомляемость глаз в темное время суток. Они визуально "затуманивают" лампочку, придавая фарам сдержанный вид без потери функциональности освещения дороги.

Граненые модели с геометрическими призматическими элементами внутри пластика делают световой пучок более структурным, а внешне добавляют агрессии передку автомобиля. Многоугольные грани создают динамичные светотеневые переломы при взгляде на фары как при выключенном, так и при включенном свете.

Сравнительные характеристики вариантов

Рассмотрим ключевые особенности:

Тип рассеивателя	Визуальный эффект	Особенности света
Прозрачные ("стеклянные")	Акцентирует лампы и элементы ретро-оптики	Максимальная яркость с риском ослепления встречных машин
Матовые	Мягкая матовая дымка, скрывает внутренности фары	Комфортное рассеянное освещение без резких переходов
Граненые	Иллюзия кристаллической структуры, 3D进行-эффект	Четкие световые пятна с выраженной направленностью

Важно: При выборе учитывайте совместимость с лампами – светодиодные источники мощнее 20 Вт в комбинации с темными или гранеными рассеивателями потребуют корректора угла наклона фар. Тонированные красной/синей пленкой варианты незаконны для дорог общего пользования.

Для полноценного апгрейда сочетайте рассеиватели с:

Ксеноновыми/светодиодными лампами высокой цветопередачи (5000К-6000К)
Хромированными или черненными корпусами фар
Светодиодными окантовками "ангельские глаза"

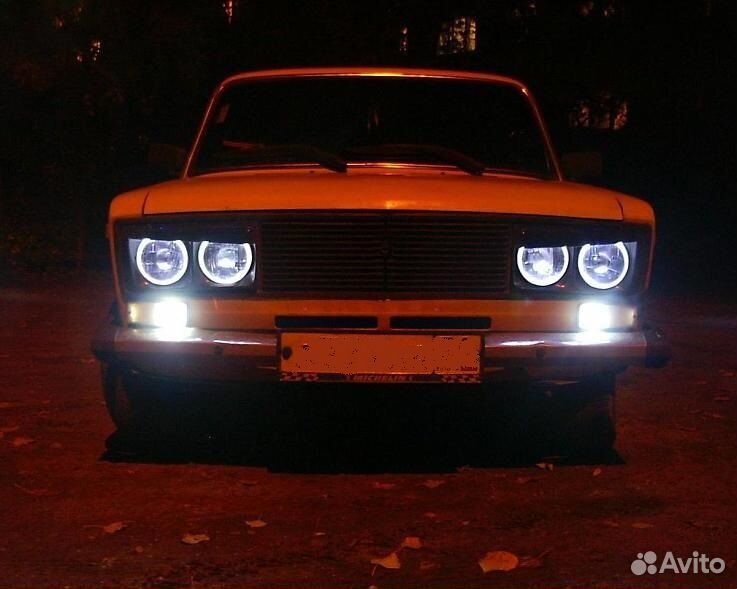

Ангельские глазки (Angel Eyes) на Жигули: стиль и монтаж

Ангельские глазки, кольца равномерного свечения вокруг фар, радикально меняют восприятие передка ВАЗ-2106. Они добавляют автомобилю современный акцент, отлично контрастируя с классическими прямоугольными фарами "шестерки", и могут выполняться в холодном белом, агрессивном синем или другом цветовом варианте в зависимости от светодиодной ленты.

Монтаж требует аккуратности и подготовки: необходимо демонтировать фары, разобрать их для доступа к рассеивателю, обезжирить поверхность и точно установить гибкую светодиодную ленту заданного диаметра по внутреннему периметру. Нужно предусмотреть герметизацию фары при сборке, а также подключение питания к бортовой сети.

Этапы монтажа и важные нюансы

Стандартная последовательность работ включает:

Демонтаж фары: Снятие с автомобиля, удаление старых герметиков для вскрытия корпуса.
Подготовка поверхности: Тщательная очистка и обезжиривание посадочного места под ленту на рассеивателе.
Фиксация "ангельских глазок": Аккуратная укладка светодиодной ленты или готового кольца без перегибов.
Сборка и герметизация: Обработка стыков герметиком для защиты от влаги.
Подключение и проверка: Подача питания через блок управления (часто в комплекте) и тест перед установкой фары на автомобиль.

Критически важно: убедиться в термостойкости клея/герметика, использовать стабилизатор напряжения для защиты светодиодов и проверить корректность режимов работы (постоянное свечение или синхронизация с габаритами). Некорректный монтаж грозит запотеванием фары или выходом колец из строя.

Чернение корпусов фар: пошаговая инструкция

Подготовьте необходимые материалы и инструменты: грунтовку по пластику специальную для чёрной матировки (например, Soft99 Black Box), монтажную ленту, спиртовой обезжириватель, ветошь безворсовую, мелкозернистую наждачную бумагу P800, воздушный компрессор (опционально).

Демонтируйте оптический элемент с автомобиля соблюдая электрическую и монтажную безопасность: отключите клемму АКБ снимите фару отвернув болты крепления и отсоединив разъем лампы; извлеките сам блок рассеивателя вместе с корпусом.

Подготовка и нанесение

Защита поверхности: заклейте малярной лентой отражатель стекло рассеивателя и участки не подлежащие покраске для исключения загрязнений.
Очистка: тщательно обезжирьте пластик корпуса ветошью смоченной в спирте удалите пыль следы масла или воды дождитесь полного высыхания.
Шлифовка: обработайте поверхность наждачкой P800 для улучшения адгезии грунтовки удалите полученную пластиковую пыль мягкой щеткой.
Нанесение грунта: равномерно распылите состав движением из стороны в сторону с расстояния 20-30 см стараясь избегать подтеков; нанесите 2-3 тонких слоя с интервалом 10 минут для подсыхания.
Сушка: оставьте фару в сухом месте на 24 часа без принудительного нагрева для полной полимеризации покрытия гарантирующей устойчивость к влаге.
Установка: после высыхания смонтируйте элемент обратно соблюдая последовательность демонтажа проверьте корректность работы света.

Помните: Итоговый вид зависит от аккуратности нанесения и количества слоев – оптимально три тонких покрытия для глубокого матового оттенка.

Установка светодиодной окантовки своими руками

Подготовьте комплект светодиодной ленты (IP67/IP68, теплый или холодный белый свет), тонкий двусторонний 3М-скотч, термоусадочную трубку, изоленту, кусачки, обезжириватель, провода сечением 0.75 мм² и источник питания 12V. Снимите фару, очистите зону крепления по периметру рассеивателя спиртом, удалив пыль и жирные пятна.

Отрежьте LED-ленту по длине окантовки фар с минимальным отступом от края. Снимите защитный слой со скотча, аккуратно прижмите ленту к поверхности рассеивателя, избегая перегибов. Для угловых фар 2106 формируйте плавные изгибы без заломов диодных чипов.

Электрический монтаж

Соедините провода с контактами ленты, изолируйте термотрубкой. Выведите кабели через технологические отверстия под фару. Короткий плюс подключите к габаритным огням через предохранитель:

Цвет провода	Подключение
Красный (+)	Через реле к габаритам
Черный (-)	Кузов (масса)

Фиксируйте провода хомутами, избегая контакта с подвижными элементами. Тестируйте подключение до сборки:

Включите зажигание и габаритные огни
Проверьте равномерность свечения всей ленты
Убедитесь в отсутствий мерцания

Установите фару на место, загерметизируйте точки ввода проводов силиконом. Для продления срока службы обработайте торцы ленты силиконовым герметиком, исключая попадание влаги на чипы.

Фары с омывателем: дорогая модернизация или необходимость?

Омыватель фар для ВАЗ-2106 устраняет загрязнение оптики грязью, снегом или насекомыми во время движения. Чистые фары критически важны ночью и в дождь – даже тонкий слой грязи снижает освещённость дороги на 50–60%. Без этой системы приходится часто останавливаться для ручной очистки, что опасно на трассе.

Установка включает затраты на насос (₽2 000–₽4 000), бачок с подогревом (от ₽3 500), форсунки (₽800–₅₅00) и монтаж (от ₽5 000). Электропроводка требует подключения к замку зажигания и омывателю лобового стекла. Для моделей до 1980 года нужна доработка кузова из-за отсутствия штатных креплений на бампере.

Ключевые преимущества:

Безопасность: стабильный световой поток в непогоду
Соответствие ПДД: снижение риска штрафов за загрязнённые фары
Срок службы ламп: предотвращает перегрев из-за слоя грязи

Ограничения:

Высокая стоимость: полный комплект с работой достигает ₽15 000
Слабые штатные форсунки – требуют частого обдува компрессором зимой
Усиленная нагрузка на генератор и проводку старых моделей

Эффективность системы в российских реалиях:

Сценарий	Польза омывателя	Альтернатива
Зимняя слякоть	Контроль чистоты каждые 10 минут	Частые остановки для очистки
Грунтовые дороги	Удаление пыли после проезда луж	Аэродинамические брызговики
Дальние поездки	Автономность без ручной очистки	Покрытие фар антигрязевым составом

Решение о модернизации оправдано для владельцев, часто ездящих по трассе или в регионах с агрессивной зимой. Для городской эксплуатации затраты могут не окупиться – достаточно антидождевых покрытий и регулярной мойки.

Тонирование фар пленкой: выбор оттенка и технология

При выборе оттенка для тонирующей пленки необходимо учитывать баланс стиля и безопасности: легкая дымка (светло-серый или желтый) минимально снижает светопропускание, но придает агрессивный вид, в то время как насыщенный черный, темно-синий или красный кардинально меняют экстерьер, однако требуют аккуратного использования из-за риска серьезного ухудшения освещенности дороги. Откажитесь от дешевых аналогов в пользу специализированных авто пленок с термостойким клеевым слоем – они устойчивы к пузырям, выцветанию и обладают оптической однородностью, что критично для фар.

Технология нанесения требует тщательной подготовки поверхности: демонтируйте блок-фару, очистите стекло от грязи и обезжирите спиртовым раствором, после чего обработайте антистатиком для предотвращения попадания пыли под пленку. Наносите пленку методом "мокрого" монтажа – равномерно нанесите мыльный раствор на стекло и клейкую сторону пленки, аккуратно распределите материал ракелем от центра к краям, выгоняя жидкость и воздух, затем прогрейте феном для адгезии и срежьте излишки по контуру корпуса. Обязательно просушите фару в помещении 24 часа перед установкой на автомобиль.

Ключевые этапы тонирования:

Подбор пленки: Оптимальная толщина 80-150 мкм; проверьте светопропускание (не ниже 50% для РФ)
Инструменты: Монтажный раствор (вода + капля Fairy), ракель, термофен, канцелярский нож
После наклейки: Контрольная проверка светового пучка на стене в темноте – отсутствие "горбов" и равномерность луча

Вид оттенка	Видимость ночью	Визуальный эффект
Легкая дымка (серый 10-20%)	Снижение 5-7%	Стильный матовый отлив
Желтый/янтарный	Практически не меняется	Спорт-ретро стиль
Черный (50%+)	Критичное падение + бликование	Радикальный "stealth" вид

Важно! Избегайте полного перекрытия секций габаритов и поворотников – используйте перфорированные варианты пленки или вырезы для сохранения функционала.

Модернизация корректора фар ВАЗ-2106: механический или электрический

Штатный механический корректор фар ВАЗ-2106 подвержен износу тросов и загрязнению подвижных узлов, что приводит к "залипанию" регулировок и снижению точности настройки света. Это не только ухудшает видимость, но и создаёт риски ослепления встречных водителей.

Замена устаревшей системы на новый корректор – ключевой этап тюнинга фар. Владельцам предстоит выбор между классической механической версией и современным электрическим приводом, каждый из которых обладает особенностями монтажа и эксплуатации.

Критерии выбора модернизированного корректора

Механический корректор (например, от Lada Granta) критикуют за:

Постепенное растяжение тросиков
Необходимость частой ручной калибровки
Ограниченный ресурс пластиковых шестерён

Достоинства: простота конструкции, совместимость с родной проводкой, минимальная стоимость.

Электрический аналог (например, HELLA) отличается:

Плавной регулировкой кнопкой из салона
Повышенной износостойкостью электромоторов
Стабильным положением пучка света без "просадки"

Недостатки: требует прокладки дополнительной электропроводки; стоимость в 2–3 раза выше механических решений.

Рекомендации по установке:

Критерий	Механический	Электрический
Время монтажа	1–1.5 часа (+ смазка узлов)	2–3 часа (+ подключение проводки)
Совместимость с ксеноном	Ограничена	Рекомендуется

Реставрация помутневших фар полировкой в домашних условиях

Устранить помутнение и царапины на фарах ВАЗ-2106 можно самостоятельно, восстановив прозрачность пластика. Это значительно улучшит внешний вид автомобиля и повысит безопасность ночью за счет лучшего светораспределения.

Для работы потребуются: мелкозернистая наждачная бумага (P800, P1000, P1500, P2000), полировальная паста, малярный скотч, вода, чистые микрофибровые тряпки и шлифовальная машинка (или дрель с насадкой). Альтернатива – готовый набор для восстановления фар из автоаксессуаров.

Подготовка:
- Тщательно вымойте и высушите фары.
- Заклейте кузов и бампер вокруг фары малярным скотчем для защиты ЛКП.
Грубая шлифовка:
- Обильно смачивая поверхность водой, обработайте фару наждачкой P800 круговыми движениями, удаляя глубокие повреждения.
- Повторите с бумагой P1000 для выравнивания.
Тонкая шлифовка:
- Пройдитесь последовательно бумагой P1500 и P2000, постоянно увлажняя поверхность. Цель – создать мелкодисперсную матовость без видимых царапин.
Полировка:
- Нанесите абразивную пасту на поверхность.
- Отполируйте фару круговыми движениями шлифмашинкой (2500–3000 об/мин) или дрелью с мягкой насадкой. При ручной полировке усиленно трите микрофиброй до зеркального блеска.
Финишная защита:
- Обязательно нанесите автомобильный прозрачный лак или защитный силант после полировки, иначе помутнение вернётся через 4–6 месяцев из-за воздействия ультрафиолета.

Результат: Фары приобретают заводскую прозрачность без замены. Для поддержания эффекта повторяйте полировку каждые 1–2 года или используйте защитные покрытия-антиоксиданты.

Выбор ламп: параметры светового потока и цветовой температуры

Главные характеристики ламп для тюнинга фар ВАЗ-2106 – световой поток (измеряется в люменах) и цветовая температура (указывается в Кельвинах). От этих параметров напрямую зависят яркость освещения дороги и оттенок света: чем выше люмены, тем ярче лампа, а рост значения Кельвинов смещает цвет от "тёплого" желтого к "холодному" синему.

Рекомендуется подбирать лампы в диапазоне 3000–6000K: слишком низкая температура (до 3000K) даст тусклый желтый свет, а выше 6000K – агрессивный синий оттенок с ухудшенной видимостью в дождь или туман. Для ближнего света оптимальны модели от 1500 лм, для дальнего – от 2000 лм, но всегда сверяйтесь с возможностями заводской фары.

Ключевые критерии выбора

Световой поток: базовый стандарт – до 1300 лм (галоген H4), тюнинговые версии достигают 2500 лм. Избыточная мощность без доработки отражателя/рассеивателя вызывает засвет встречных водителей.
Цветовая температура: 4300–5000K – баланс яркости и комфорта (близко к дневному свету). Лампы на 6000K+ используют для стиля, не для практической пользы.
Тип лампы: стандарт H4. Варианты – галоген, светодиод (LED) или ксенон (HID). LED/HID требуют сертификации и корректоров света для легальной установки.

Тип лампы	Диапазон цветовой температуры (K)	Световой поток (лм)
Стандартный галоген	3200–3500	1000–1350
Ксенон (HID)	4000–6000	3000–3500
Светодиод (LED)	5000–6500	1800–2500

Кастомные решетки радиатора интегрированные с фарами

Конструкция таких решеток представляет собой единую или составную деталь, которая не только замещает штатную решетку ВАЗ-2106, но и органично включает в себя новые блоки фар. Обычно изготавливается из стеклопластика или ABS-пластика для последующей формовки и окраски, либо из металла для создания агрессивного промышленного стиля. Ключевая задача – обеспечить прочный крепеж как самой решетки к кузову, так и осветительных элементов к ней, обеспечивая визуальную целостность и защиту фонарей.

Этот вид тюнинга радикально изменяет геометрию передней части автомобиля, полностью уходя от "классической" формы фар. Интеграция позволяет устанавливать современные осветительные приборы: от одиночных круглых проекторных фар до узких LED-модулей или компактных блоков в монолитном стиле. Зачастую такая решетка изначально проектируется под определенный тип фар, и ее форма диктует их положение и ориентацию.

Основные особенности и преимущества:

Создание уникального внешнего вида: Самый радикальный способ изменить передок "шестерки", придавая ей современный, агрессивный или ретро-футуристический стиль.
Интеграция современного освещения: Комплектуется яркими и экономичными LED, HID или проекторными фарами, значительно улучшая освещенность дороги по сравнению со штатными.
Комплексное переоборудование: Переделка требует серьезных работ (доработка креплений, электропроводки), но дает законченный результат единого стиля.

Защитные сетки для фар ВАЗ-2106: установка и фото

Сетки на фары ВАЗ-2106 выполняют практическую и эстетическую функции. Основная задача - защитить хрупкое стекло фары от ударов мелкими камнями, гравием или ветками на дороге, предотвратив сколы и трещины. Дополнительно, металлическая сетка придает передку автомобиля заметный спортивный или ретро-вид.

Сетки изготавливаются из прочных материалов: нержавеющей стали или стандартного стального прутка, обычно покрытого черной эмалью или хромом. Важное правило: ячейка сетки должна быть достаточно крупной, чтобы обеспечивать хороший световой поток и не создавать значительных теневых зон в пучке света.

Варианты установки защитных сеток

Существует два основных способа закрепить сетку на фаре "шестерки":

Самый надежный: Демонтируйте фару. Просверлите в ее металлическом ободке небольшие отверстия в местах крепления. Зафиксируйте сетку маленькими винтами или заклепками через эти отверстия. Соберите фару обратно.
Более простой: Закрепите сетку поверх фары на ее пластиковую окантовку или радиаторную решетку. Используйте гибкие пластиковые клипсы, тонкую проволоку или мягкие нейлоновые стяжки. Надежность такой фиксации ниже, особенно на бездорожье.

Порядок установки (Демонтаж фары)

Откройте капот и снимите "штаны" (гибкие защитные кожухи) с обратной стороны фары.
Отсоедините разъем лампы ближнего/дальнего света.
Выкрутите регулировочные винты по бокам фары.
Аккуратно выньте фару из посадочного места вперед.
Важно: Примерьте сетку на снятой фаре. Разметьте точки крепления на металлическом ободке фары аккуратно, избегая повреждений отражателя или проводки.
Просверлите в отмеченных точках отверстия нужного диаметра.
Приложите сетку. Зафиксируйте ее с помощью мелких винтов с потайной головкой и гаек или специальных заклепок.
Установите фару обратно, подключите разъем и закрутите регулировочные винты.
Наденьте "штаны" обратно.

Перед окончательным выбором способа крепления рассмотрите его плюсы и минусы:

Способ	Плюсы	Минусы
Винты/Заклепки (На корпус фары)	Очень надежно, долговечно, не болтается	Требует снятия фары и сверления отверстий, небезвозвратно
Клипсы/Стяжки (На окантовку/решетку)	Просто, быстро, без сверления, снятие фары не всегда нужно	Менее надежно, может оторваться на кочках, видно крепеж

Важные замечания: При установке любой защитной сетки всегда проверяйте световой пучок фар! Плотная или неправильно установленная сетка может создать тени или "резать" луч, ухудшив освещение дороги ночью - это недопустимо по ПДД. Настройте фары после монтажа. Использование оригинальных сеток от старых Volvo может добавить аутентичный винтажный штрих.

Фотографии установленных защитных сеток на ВАЗ-2106 прекрасно демонстрируют их роль в тюнинге. Черная сетка на классике придает строгий и агрессивный вид, хромированная - отсылает к старым гоночным традициям. Снимки процесса установки (этапы сверления, заклепочные соединения, использование стяжек) помогут наглядно понять нюансы.

Подсветка номерного знака светодиодной лентой

Модернизация подсветки номерного знака на ВАЗ-2106 заменой штатных ламп на светодиодную ленту – решение, сочетающее практичность и эстетику. Такая подсветка обеспечивает равномерное свечение без "слепых" зон, существенно улучшая читаемость номера в темное время суток и повышая безопасность.

Для реализации понадобится влагозащищенная светодиодная лента с белым свечением, толстый двусторонний скотч или пластиковые хомуты, провода сечением 0,5-0,75 мм², термоусадочные трубки и монтажный блок питания на 12В. Обязательно выбирайте ленту с классом защиты IP65 или IP67 для устойчивости к дорожной грязи и влаге.

Пошаговый монтаж

Демонтаж облицовки багажника: снимите пластмассовую панель, прикрывающую внутреннюю часть крышки багажника над номером.
Подготовка основания: обезжирьте металлическую поверхность вокруг рамки номера спиртовым раствором.
Фиксация ленты: снимите защитный слой с двустороннего скотча, приклейте светодиодную ленту по периметру рамки номера, либо закрепите хомутами через каждые 7-10 см.
Подключение питания: соедините провода ленты с проводкой штатной подсветки (черный – на массу, красный – на "+" после замка зажигания), используя быстрые клеммы или пайку с термоусадкой.
Тестирование: включите фары для проверки работоспособности перед сборкой.

Важные нюансы:

При выборе ленты используйте модели с плотностью диодов ≥60 шт/метр – такой вариант исключит появление темных пятен.

Для продления срока службы подключайте ленту через стабилизатор напряжения, особенно если в авто установлены ксеноновые фары.

Светодиодные поворотники: замена лампочек и блоков розжига

Замена штатных ламп накаливания на светодиодные в поворотниках ВАЗ-2106 требует не только установки новых источников света, но и переделки системы управления. Конструкция фар предусматривает использование ламп, выполняющих две функции: габаритный огонь и указатель поворота. При монтаже светодиодов важно разделить цепи питания этих режимов, поскольку для работы потребуются разные напряжения и нагрузки. Без корректировки реле поворотов начнет срабатывать с удвоенной частотой из-за сниженного энергопотребления светодиодных элементов.

Установка предварительных резисторов параллельно светодиодным лампам имитирует заводскую нагрузку и восстанавливает нормальную частоту мигания поворотников, но вызывает перегрев. Более надежное решение – замена штатного реле КСК01 на специализированный блок для светодиодов (например, RS-2005) или монтаж отдельных драйверов регулировки. При подборе светодиодных ламп выбирайте модели P21W с цоколем BAU15s желтого спектра, обращая внимание на совместимость с плафоном – некоторые LED-лампы не помещаются в отсек фары ВАЗ-2106 без доработки креплений.

Практические аспекты модернизации

Для модернизации потребуется:

Демонтаж фары: снимите рассеиватель, открутив хромированную окантовку, и извлеките плафон.
Замена ламп: удалите штатную лампу P21W, установите светодиодный аналог, проверив ориентацию контактов. Убедитесь, что радиатор не упирается в отражатель.
Переделка проводки: подключите резистор 6–8 Ом 50W (если применяется) между проводами питания габаритов и поворотника, изолируя соединения термоусадкой.

Альтернативные решения включают установку комбинированных светодиодных лент вокруг линз прожекторов или точечных источников света, но такие варианты сложны для самостоятельной реализации. Замену реле выполняйте под панелью приборов: снимите блок предохранителей, извлеките штатное реле поворотов и установите совместимый светодиодный аналог.

Сравнение вариантов компенсации нагрузки

Метод	Плюсы	Минусы
Резисторы	Низкая стоимость, простота	Перегрев, риск оплавления контактов
Спецреле LED	Безопасность, долговечность	Высокая цена, поиск аналогов КСК01
Электронные драйверы	Точная настройка, стабильность	Сложность монтажа в ограниченном пространстве

После монтажа проверьте синхронность работы световых приборов и отсутствие мерцания. Для фронтальных поворотников используйте лампы с силой света от 500 люмен – менее яркие варианты будут плохо видны днем.

Фары "в тему" кузова: особенности покраски корпусов

Покраска корпусов фар ВАЗ-2106 в цвет кузова – популярный тюнинг-ход, который радикально меняет облик автомобиля, делая его более цельным и современным. Успех операции зависит от тщательной подготовки поверхности действующей фары, включающей обязательную разборку, снятие стекла, маскировку отражателя и светорассеивателя, а также качественную матировку пластика специальной "жидкой наждачкой" или абразивом (P400-P600) для адгезии.

Крайне важен выбор правильных материалов: используйте качественные автомобильные грунты (пластик-праймер), базу и двухкомпонентный лак с высокой эластичностью и термостойкостью, чтобы покрытие выдержало вибрацию и нагрев ламп. Ни в коем случае не используйте нитроэмали или одноступенчатые краски – они недолговечны и могут потрескаться. Уделите внимание качественному обезжириванию пред каждым нанесением.

Технология покраски

Подготовка поверхности: Демонтируйте фару, аккуратно снимите уплотнитель и стекло (расплавив старый герметик феном). Защитите отражатель и контакты термостойким скотчем и фольгой. Тщательно обезжирьте корпус и нанесите антистатический агент. Обработайте пластик абразивом для придания мелкой шероховатости.

Грунтование: Нанесите в несколько тонких слоев (1-2 мокрых слоя) качественный адгезионный грунт для пластмасс (пластик-праймер), строго выдерживая межслойную сушку и время высыхания материала. Дополнительно заматируйте грунт абразивом Р600-Р800 перед нанесением базы для устранения мелких дефектов.

Слой	Функция	Примечание
Пластик-праймер	Обеспечение адгезии краски к пластику	Обязателен, наносится первым
База (Color)	Колеровка в соответствующий оттенок кузова	Плавные движения, несколько мокрых слоев
Автолак	Защита, блеск, долговечность	Только 2K акриловый лак; наносится на липкий слой базы или после высыхания

Нанесение базы: Напылите колерованную базу в 2-3 тонких ровных "мокрых" слоя (не допуская подтеков!), с полноценной межслойной выдержкой. Следите за совпадением цвета с кузовом при дневном свете.
Лакирование: Нанесите 2-3 слоя прозрачного двухкомпонентного акрилового лака высокой эластичности. Наилучшие результаты дает технология "мокрый по мокрому" – нанесение лака на липкую базу через короткий промежуток времени. Тщательно соблюдайте пропорции катализатора!
Сушка и полимеризация: Позвольте лаку полноценно просохнуть в чистом, теплом и безпыльном помещении (минимум 24 часа при 20°C). Для полного затвердевания и полимеризации лака корпус иногда дополнительно прогревают до 60-80°C в течение часа (идеально подходит бытовая печь или термобокс, предварительно максимально удалив все пластиковые прокладки).
Сборка: После полного отверждения лака ("на отлип" не тянется, по истечении времени из техкарты) тщательно удалите маскировку, обрежьте возможные наплывы на посадочных местах ножом, установите новую герметизирующую прокладку, причерните стекло и соберите фару. При установке на автомобиль проверьте соосность и герметичность.

Учтите: Качество результата напрямую зависит от чистоты на каждом этапе (пыль – главный враг!) и соблюдения технологии нанесения материалов. Для более смелого образа можно рассмотреть покраску в контрастный цвет, матовый или полуматовый лак, а также создание градиента.

Диодные противотуманки: подключение через реле

Подключение диодных противотуманных фар на ВАЗ-2106 через реле критически важно для предотвращения перегрузки штатной электропроводки и выключателя. Без реле повышенная мощность светодиодных элементов создает риск оплавления контактов и короткого замыкания, особенно при длительной эксплуатации в сложных погодных условиях.

Использование реле позволяет задействовать для подачи основного тока на фары напрямую от аккумулятора через предохранитель, а штатная проводка выполняет лишь управляющую функцию. Это обеспечивает стабильное питание, уменьшает падение напряжения и заметно продлевает срок службы оборудования. Ключевое требование – выбор реле с токовым запасом на 20–30% выше потребляемой мощности фар.

Инструкция по установке

Необходимые компоненты:

Реле 12В (30–40А)
Колодка под реле c 4 контактами
Предохранитель (номинал по мощности фар + запас 25%)
Изолированные провода сечением 1.5–2.5 мм² (цветовая маркировка: +/–, фары)
Клеммы типа «мама» и кольцевые
Термостойкая изолента

Последовательность подключения:

Отключите минусовую клемму аккумулятора.
Закрепите реле в подкапотном пространстве (допустимо на монтажной плате или возле штатного блока предохранителей)
Подведите к реле цепи:
- Контакт 30: провод от «+» АКБ через предохранитель
- Контакт 85: провод к «массе» кузова
- Контакт 86: провод к штатному выключателю противотуманок
- Контакт 87: провод к «+» диодных противотуманок
Объедините минусовые клеммы фар в общую линию и подключите к кузову болтовым соединением (точка очищена от грязи и ржавчины)
Проверьте изоляцию соединений. Подайте питание и протестируйте включение.

Внимание: Не используйте штатную цепь фар без реле – риск перегрева неизбежен. Рекомендуется устанавливать дополнительные гермовводы на места ввода проводов через кузовные панели.

Создание эффекта "хамелеон" сменой цвета окантовки фар ВАЗ-2106

Используйте автоэмаль с эффектом хамелеон для пластиковой окантовки фар: тщательно обезжирьте поверхность спиртом, нанесите 2-3 слоя грунта для пластика, после высыхания покройте 3 слоями выбранной краски с интервалом 15 минут. Для максимального визуального эффекта выбирайте составы, меняющие оттенок от золотистого до фиолетового или зелёного в зависимости от угла обзора.

Дополните дизайн светодиодными акцентами: установите по периметру окантовки гибкую RGB-ленту, подключённую к контроллеру через проводку габаритов. Это позволяет менять цвет подсветки по схеме:

Статичный режим: фиксация одного цвета через мобильное приложение
Динамика: плавные переходы между оттенками при включении поворотников
"Дыхание": импульсная подсветка при работе ДХО

Upgrade проводки: расчет сечения проводов для мощных ламп

Установка мощных ламп в фары ВАЗ-2106 без модернизации проводки приводит к критическим последствиям: плавление изоляции, короткие замыкания и риск возгорания. При замене штатных ламп 55W на элементы 90-100W нагрузка на цепь возрастает в 1.5-2 раза, что требует обязательного пересчёта сечения проводов.

Для корректного расчёта сечения используйте формулу тока в цепи: I = P / U, где P – общая мощность ламп (Вт), а U – бортовое напряжение (12.7-14V при работающем двигателе). Не используйте номинальное 12V – расчёт с запасом предотвратит нагрев проводов в реальных условиях.

Практический алгоритм выбора сечения

Мощность лампы (Вт)	Ток (А) при 14V	Минимальное сечение (мм²)
55 (штатная)	3.9	0.5
100	7.1	1.0
130	9.3	1.5
2 × 100 (ближний + дальний)	14.3	2.5

Важные правила:

Для каждых 100Вт мощности добавляйте минимум 0.75 мм² к штатному сечению
Выбирайте провода с термостойкой изоляцией (маркировка GPT, TXL или GXL)
Обязательно установите реле ближнего/дальнего света для разгрузки штатного выключателя
Пример расчёта для двух ламп по 100W:
- Суммарная мощность P = 200W
- Пиковый ток I = 200W / 14V ≈ 14.3А
- Требуемое сечение: 2.5 мм² (по таблице выше)

Примечание: использование проводов сечением 1.5 мм² допустимо только при эксплуатации ламп до 130W и длине кабеля не более 2.5 метров от АКБ.

Ночная фотосъемка: как правильно снять тюнинговые фары ВАЗ-2106

Выберите режим Manual (M) на камере для полного контроля над экспозицией: установите низкое значение ISO (100-400) для минимизации шума, диафрагму закройте до f/8 - f/16 для четкой детализации световых пучков и бликов, а выдержку подбирайте экспериментально (часто от 1 до 10 секунд) в зависимости от яркости фар и общего освещения.

Используйте неподвижный штатив для устранения смаза и дистанционный спуск (или таймер камеры), чтобы избежать вибраций от нажатия. Снимайте в формате RAW для сохранения максимума данных света и оттенков - это критично для последующей гибкой коррекции пересветов в фарах или теней на кузове в редакторе.

Композиция и финальная обработка

Ракурсы: Экспериментируйте с углами – снизу для демонстрации подсветки дороги, сбоку для контрового эффекта дымки от пучка, или анфас с отражением в мокром асфальте.
Фон: Ищите темные локации без ярких фоновых огней. Используйте слабую контурную подсветку кузова (например, от фонарика) для его видимости, не перебивая фары.
Постобработка: В Lightroom или аналоги снижайте «Светлые» для восстановления пересвеченных участков в лампах, повышайте «Тени» для детализации кузова, регулируйте оттенок ксенона или светодиодов (синий/белый/желтый) через «Температуру» и «Оттенок».

Лазерные фары на классику: миф или реальность?

Лазерные фары представляют собой прорывную технологию: крошечные лазерные диоды подсвечивают люминофорное покрытие, создавая исключительно яркий и сфокусированный луч. Теоретически такая оптика могла бы кардинально улучшить освещение дороги для классических Жигулей, однако ключевая преграда – конструкция. Лазерным блокам требуются сложные системы охлаждения, управления и значительное пространство, которое не предусмотрено в габаритных оголовьях ВАЗ-2106.

На практике установка таких фар в штатные места классики невозможна без глубокой модернизации кузова: необходимо полностью перепроектировать переднюю панель и систему электропитания, а также интегрировать спецконтроллеры. Это превращает процесс в экстремальный тюнинг для энтузиастов с неограниченным бюджетом, где затраты многократно превысят стоимость самого автомобиля. Гораздо реальнее внедрение биксенона или современных светодиодов.

Ключевые проблемы интеграции

Габариты: Лазерные модули значительно крупнее штатных фар ВАЗ-2106.
Охлаждение: Необходимы радиаторы и вентиляторы, не вмещающиеся в посадочные ниши.
Электрика: Требуется реконструкция сети (дополнительные реле, проводка сечением 4-6 мм²).
Цена: Стоимость комплекта лазерных фар сопоставима с ценой исправной "классики".

Итог: Технически осуществимо в рамках show-cars, но для повседневной эксплуатации – непрактично и экономически неоправданно.

Комплекты для переделки фар под линзованный пучок

Готовые комплекты линзованных фар для ВАЗ-2106 включают биксеноновые или светодиодные линзы, корпуса-проставки, крепеж и переходные кольца. Они адаптированы под геометрию штатных фар "классики", сохраняя внешнюю схожесть с оригиналом. В базовый набор входят проекторы с экранами, формирующими четкую светотеневую границу.

Модернизация требует точной сборки: линза фиксируется в рефлекторе через термостойкие герметики для защиты от влаги. Обязательно использование блоков розжига для ксенона или драйверов для светодиодов. Регулировка угла наклона и горизонтального положения после установки критически важна для предотвращения ослепления встречных водителей.

Ключевые характеристики и вариации

Тип линз: Биксенон (совмещенный ближний/дальний свет) или монофункциональные (ближний). Светодиодные аналоги предлагают быстрый отклик и низкое энергопотребление.
Цветовая температура: 4300К (оптимальная видимость), 5000К–6000К (белый свет), 3000К ("желтый" противотуманный эффект).
Размеры линз: Распространены решения с проекторами 2.5" или 3.0". Диаметр кольца подгоняется к отражателю фары при монтаже.

ОСНОВНЫЕ ЭТАПЫ ПЕРЕДЕЛКИ

Демонтаж штатных фар и разборка стекла.
Установка линзы в отражатель через монтажное кольцо с шагом юстировки.
Прокладка проводки для питания ламп через реле и предохранители.
Герметизация корпуса после сборки для защиты от конденсата.
Финальная регулировка пучка света на специализированном стенде.

Бюджетный метод улучшения света: установка рефлекторов от иномарок

Основная суть способа – замена штатных отражателей ВАЗ-2106 на рефлекторы от старых иномарок (например, Opel Omega, Ford Scorpio, VW Passat B3). Эти детали часто доступны на разборках по низкой цене и обладают более эффективной формой, обеспечивающей лучшую фокусировку света даже со стандартными лампами Н4.

Для установки потребуется подобрать рефлекторы, близкие по габаритам к родным, после чего необходим демонтаж фар, аккуратное извлечение старых элементов и примерка новых. Часто посадочные отверстия или крепления нуждаются в минимальной доработке напильником. Убедитесь в совместимости цоколя лампы и отсутствии зазоров при сборке.

Ключевые особенности и советы

Преимущества: Увеличивает чёткость светотеневой границы и дальность освещения на 20–40%, снижает "слепящий" эффект для встречных водителей.
Риски: Некорректная установка может вызвать запотевание или нарушить герметичность фары.
Рекомендация: Используйте термостойкий герметик при сборке и проверьте регулировку пучка света после монтажа.

Светящийся логотип на корпусе фар: изготовление трафарета

Монтаж светящегося логотипа требует создания точного трафарета, который будет контролировать форму светового рисунка. Первым этапом является выбор визуала – логотип или надпись должны иметь читабельные контуры без мелких деталей, которые могут потеряться при свечении. Оптимально подходят векторные изображения с чёткими границами, масштабируемые без потери качества.

Для переноса эскиза на материал выполните следующие шаги: отмасштабируйте изображение до нужного размера в графическом редакторе, затем распечатайте его на плотной бумаге или самоклеящейся плёнке. Используйте принтер с высокой детализацией для точной передачи контуров. При отсутствии принтера изображение можно перенести вручную через копирку, зафиксировав эскиз на поверхности малярным скотчем.

Технология вырезания трафарета

Вырежьте контуры макетным ножом по твёрдой поверхности (стекло, пластик), чтобы избежать неровных краёв и заусенцев. Для сложных элементов применяйте скальпель или специализированный резак с тонким лезвием. Особое внимание уделите внутренним участкам рисунка – мелкие детали требуют аккуратного поддевания пинцетом после надреза. Проверьте совпадение всех фрагментов эскиза до демонтажа бумажной основы.

Популярные материалы для трафарета:

Виниловая плёнка Oracal – подходит для многоразового использования, устойчива к влаге
Гибкий пластик (0.5-1 мм) – обеспечивает жёсткость формы при монтаже
Алюминиевая фольга – бюджетный вариант для однократного нанесения

Помните: ширина перемычек в трафарете должна превышать 2 мм, чтобы исключить проваливание светодиодной ленты в прорези при установке. Готовую форму обезжирьте спиртом перед фиксацией на фаре для улучшения адгезии.

Баварские мотивы: установка двойных фар на ВАЗ-2106

Концепция установки двойных круглых фар на ВАЗ-2106 вдохновлена классическими BMW серии E30, придавая "шестерке" агрессивный и индивидуализированный облик. В основе лежит замена штатного прямоугольного блока на симметричные парные фары, которые визуально расширяют переднюю часть автомобиля и создают узнаваемый спортивный силуэт. Для реализации требуются не только новые оптические элементы, но и серьезные доработки передней панели кузова или установка специализированных обвесов.

Монтаж включает в себя следующие этапы: изготовление или подбор монтажной рамки, точно повторяющей контуры двойных фар, вырезку металла на крыльях в соответствии с новой геометрией и усиление конструкции для предотвращения вибраций. Ключевая сложность – обеспечение корректного светового потока: китайские аналоги часто не соответствуют ГОСТу по яркости и углу рассеивания, поэтому опытные тюнеры советуют использовать сертифицированную оптику Hella или Bosch, комбинируя лампы ближнего и дальнего света в отдельных секциях.

Рейтинговая оптика:
- Hella H4: эталон качества, идеальная фокусировка луча, страховочная стойка для стёкол
- Bosch Classic: улучшенная влагозащита, термостойкие корпуса
- DEPO Universal: бюджетное решение, требует доработки креплений
Рекомендуемые комбинации излучателей:
1. Лампа в внутренном блоке: галоген H4 60/55W (ближний/дальний)
2. Лампа во внешнем блоке: галоген H1 55W (дополнительный дальний или ПТФ)

Предупреждение: неэкранированные места резов кузова необходимо обработать антикором, а проводку усиливать реле – штатная цепь рассчитана на меньшую мощность. Для получения омологации размещайте в нишах только фары с маркировкой E22 и не демонтируйте дворники.

Гидрофобное покрытие для стекол фар

Гидрофобное покрытие создает на поверхности стекла невидимый водоотталкивающий слой, благодаря которому капли дождя и грязь не растекаются, а скатываются в шарики под действием встречного потока воздуха. Это достигается за счет специальных составов на основе силиконовых полимеров или кремнийорганических соединений, заполняющих микронеровности поверхности и формирующих гладкий защитный барьер.

Для владельцев ВАЗ-2106 гидрофобный слой становится практичным решением: он снижает частоту очистки рассеивателей, предотвращает налипание снега и грязи в мороз, а главное – гарантирует стабильный световой пучок фар даже в условиях сильного ливня или слякоти. Особенно ценно это для старых фар с начальными признаками помутнения оптики.

Базовый процесс нанесения:
- Тщательная очистка стекол обезжиривателем
- Равномерное распыление состава с расстояния 20-30 см
- Полировка поверхности микроволоконной салфеткой после высыхания
Эффект: Сохраняет свойства до 6 месяцев, снижает блики от мокрой дороги ночью
Примеры средств: Soft99 Glass Coat, Liqui Moly Scheiben Angstlos, Sonax Glass Sealant

Важно: гидрофобное покрытие не устраняет глубокие царапины на фарах – оптимально использовать его после предварительной полировки оптики для максимального эффекта светопропускания и водоотталкивания.

Автоматическое включение фар: схема подключения датчика света

Для установки автоматического включения фар на ВАЗ-2106 потребуется датчик света (фотореле), контроллер или реле, и провода сечением не менее 0,75 мм². Основной принцип: датчик, закреплённый на лобовом стекле или приборной панели, анализирует освещённость и замыкает цепь при недостатке света. Основными элементами схемы являются: источник питания (12 В), предохранитель, датчик света, реле управления и штатная цепь фар. Подключение осуществляется параллельно штатному выключателю для сохранения ручного контроля.

Прежде всего, снимите минусовую клемму АКБ. Датчик устанавливается в зону, исключающую прямое попадание фар встречных машин – обычно верхняя часть торпедо или под задним зеркалом. От датчика тянутся три провода: синий ("масса", крепится к кузову), коричневый или красный (через предохранитель 5–7,5 А к "+" зажигания ИГН-1) и чёрный/синий (выход на управляющий контакт реле).

Алгоритм подключения с применением пятиконтактного реле

Контакты реле:
1. Контакты 85 ("–") и 86 ("+") – к выходу датчика света и "массе" кузова.
2. Контакт 30 – к блоку предохранителей (постоянный "+" от АКБ через предохранитель 10А).
3. Контакт 87А – не используется.
4. Контакт 87 – к проводу управления ближним светом фар (синий с красной полосой в монтажном блоке).

Важно: Изолируйте все соединения термоусадкой и проверьте работу в затемнённом помещении. Фары должны включаться при затемнении и гаснуть при освещении датчика лампой. Для отключения автоматики временно отсоедините провод датчика от реле.

Ошибки при тюнинге: перегрев, короткое замыкание, слепящий свет

Установка ламп повышенной мощности без усиления проводки – главная причина перегрева. Штатная проводка ВАЗ-2106 не рассчитана на нагрузки свыше 55-60Вт. Использование ксенона без корректного блока розжига либо светодиодов с неэффективным радиатором вызывает плавление пластика фары и рефлектора, замыкание контактов или возгорание. Распространённая ошибка – игнорирование реле ближнего и дальнего света, что ведет к перегрузке штатного переключателя на панели.

Слепящий эффект возникает при нарушении угла установки линз и отражателей при замене штатной оптики. Самодельный ксенон в рефлекторных фарах создаёт хаотичное светораспределение, ослепляя встречных водителей даже на ближнем свете. Нередко автовладельцы пренебрегают последующей регулировкой фар на стенде, используя визуальную «на глаз» настройку против стены – это приводит к значительному ухудшению безопасности ночью.

Фотоподборка: 10 лучших вариантов тюнинга от сообщества

Вдохновившись работами энтузиастов, мы отобрали самые креативные решения по модернизации передней оптики классики. Каждый пример демонстрирует техническую грамотность и эстетическое чутьё авторов.

Эти проекты объединяет гармоничное сочетание функциональности и индивидуального стиля. Видна как качественная пересборка стоковых деталей, так и интеграция современных технологий.

Ксеноновые линзы Abella с ангельскими глазками и чёрным галогеновым отражателем – минимализм и агрессия в одном решении
Рельефные стёкла Alden с LED драйверской рассечкой: вертикальные полосы световода в модернизированном корпусе
Тотальный «black-out»: матовое покрытие корпуса, тёмные рассеиватели и простые линзы Hella
Полукруглый дизайн «bull-eye»:- механическая шлифовка отражателей под лампы Cree
Композитный держатель на чехлах с 5-дюймовой линзой и оптической осью от Volkswagen Golf VII
Вакуумная тонировка стёкол «хрусталь» с LED DRL окантовкой для деликатного ночного свечения
Ретро-стиль: установка жёлтых колб в полированные фары с ручной гравировкой контуров
«Светящиеся кольца» на решётке радиатора со скрытой проекцией в модернизированный рефлектор
Подсветка «слёзные каналы» – вмонтированные в крылья LED-нити с ночной динамической индикацией
Гибридные фары E-code: пересобранные отражатели совмещают галоген ближнего света и лазер дальнего

Сочетание фар с тюнингом бампера и решетки радиатора

При визуальном тюнинге ВАЗ-2106 критически важно соблюдать стилевое единство всех элементов передней части. Фары, бампер и решетка радиатора формируют ключевой акцент, где несоответствие дизайна создает ощущение дисгармонии. Черные фары типа "ангельские глаза", например, требуют агрессивного обвеса, тогда как классические хром-элементы сочетаются с ретро-металлической решеткой.

Современная практика предполагает три подхода к сочетанию: интеграцию фар с замененным бампером через плавные линии, контрастную игру текстур (матовый пластик обвеса + глянцевые фары), или выдержку единой цветовой палитры. Ошибки ведут к "лоскутному" эффекту – даже дорогие комплектующие будут смотреться дешево при непродуманной комбинации.

Основные принципы комбинации

Материал и покрытие: Глянцевые фары сочетайте с лакированными деталями решетки, матовые – с текстурным пластиком бампера.
Геометрия: Агрессивные углы спортивных фар требуют бампера с острыми воздуховодами, а овальные – плавных линий решетки в стиле "ретро".

Цветовые решения

Стиль	Цвет фар	Варианты бампера/решетки
Спортивный	Черный/дымчатый	Угольный пластик, карбоновые вставки
Оригинальный	Хромированная окантовка	Хром, нержавеющая сталь
Неоклассика	Прозрачные линзы	Матовый черный, графит с хром-акцентами

Подбор размеров: Ширина решетки радиатора не должна заграждать секторы пучка света при установке укороченных бамперов.
Освещение и декор: Светодиодные ходовые огни в бампере дублируют форму DRL на фарах, а любая подсветка решетки (например, контурная) должна соответствовать цветовой температуре ламп.

Интеграция дневных ходовых огней (ДХО) в корпус

Основной метод встраивания ДХО в штатные фары ВАЗ-2106 требует демонтажа оптики и внутренней доработки отражателей. Последовательно снимается защитное стекло после нагрева термоклея строительным феном (90-110°C), затем во внутренней полости фонаря формируются посадочные ниши под светодиодные модули. Разметка выполняется с точностью до 1-2 мм для предотвращения перекрытия пучка ближнего/дальнего света.

Для фиксации рекомендуется использовать термостойкий эпоксидный клей и алюминиевые кронштейны, исключающие деформацию при температурном расширении. Проводка выводится через герметичные сальники в задней стенке фары, блок управления интегрируют с замком зажигания для автоматической активации ДХО при запуске двигателя. Обязательна проверка угла рассеивания (20-30° в вертикальной плоскости) для соответствия ГОСТ Р 41.48-2004.

Типовые решения и нюансы

Критерии выбора ДХО:

Светодиодные ленты IP68 с линзами (Цветовая температура: 5000-6000K)
Модули в алюминиевом радиаторном корпусе (длина 70-80 мм)
Стабилизаторы тока с входным диапазоном 9-32V

Особенности установки в разные модификации:

Тип фары	Рекомендуемое размещение	Сложность
Стандарт (стекло)	По нижнему краю отражателя	Средняя
Тюнинг (поликарбонат)	По периметру рассеивателя	Высокая (риск деформации)

Важно: При интеграции в рефлекторные фары демонтируйте хромированные вставки для прокладки проводки, избегая повреждения вакуумного покрытия. Для герметизации после сборки применяйте прозрачный силиконовый герметик с температурным индексом от -40°C.

Техосмотр после переела: как пройти без проблем

Основная сложность при техосмотре переделанных фар ВАЗ-2106 – соответствие установленных компонентов требованиям ПДД (ГОСТ Р 51709-2001 и ГОСТ Р 41.48-2004). Любое изменение конструкции световых приборов требует документального подтверждения безопасности. Несоответствие грозит отказом в диагностической карте.

Перед визитом на станцию ТО проверьте отсутствие механических повреждений рассеивателей, герметичность соединений и корректность функционирования всех режимов (ближний/дальний свет). Обязательно измерьте углы освещения и яркость пучка – отклонения от нормы станут основанием для недопуска.

Ключевые требования для прохождения проверки

Сертификация оборудования: Устанавливайте только фары с маркировкой Е22 (одобрение РФ) или ECE (международное). Самодельные конструкции или приборы без сертификатов не допускаются
Соответствие типу кузова: На ВАЗ-2106 разрешается монтаж исключительно круглых фар диаметром 170-180 мм. Квадратные или нестандартные формы запрещены
Цветопередача: Белый или селективно-желтый свет. Голубые, красные или зеленые оттенки приведут к автоматическому отказу

Типичные ошибки при тюнинге:

Использование ксенона	Только в фарах с автокорректором и омывателем
Тонировка рассеивателей	Допустимо лишь покрытие с ≥70% светопропускания
Некорректное подключение	Мигание или затемнение при работающем двигателе – повод для браковки

Если переоборудование включало замену генератора или проводки, предоставьте акт выполненных работ от сертифицированного СТО с печатью – это подтвердит отсутствие риска замыканий. Для самодельных доработок потребуется экспертиза ГИБДД с выдачей СБКТС.

Подготовка документов:

Техпаспорт ТС с внесенными изменениями (при наличии)
Сертификаты на установленные фары и лампы
Акт диагностики электрооборудования (для мощных LED или HID-ламп)

Рекомендация: Проведите тестовую поездку в сумерках для оценки равномерности света. Тени, блики или ослепление встречных водителей – признаки неправильной установки, требующие коррекции до визита в техцентр.

Кронштейны для дополнительных фар на капоте: чертежи

Кронштейны для установки дополнительных фар на капоте ВАЗ-2106 требуют особого подхода в проектировании, учитывая вибрации двигателя, нагрузку на металл и особенности кузовной геометрии. Чертежи должны содержать точные размеры крепежных отверстий, углы изгибов и точки опоры, чтобы избежать деформации капота при эксплуатации.

При подготовке чертежей учитываются основные параметры: расстояние между фарами, вылет конструкции относительно капота, толщина металла (рекомендуется 3-4 мм для стали), а также совместимость с типоразмером фар (например, Ø178 мм). Обязательно предусматриваются демпфирующие прокладки в зоне контакта с кузовом для снижения шумов.

Ключевые разделы чертежей:

Контурная схема: профиль и габариты кронштейна с привязкой к линиям капота
Технические спецификации: марка металла, тип защиты (цинкование, порошковая покраска)
Крепежные узлы: расположение отверстий под болты М8 с шагом установки
Юстировочные элементы: шарниры или прорези для регулировки угла света

Важные требования:

Минимальный зазор 15 мм между капотом и деталью для вентиляции
Усиленные ребра жесткости в местах сварных соединений
Г-образная форма основания для распределения нагрузки
Совпадение точек крепления с технологическими отверстиями кузова

Параметр	Значение
Допустимый вылет	120-150 мм
Толщина металла	3 мм (сталь), 5 мм (алюминий)
Температурный зазор	≥5 мм к патрубкам двигателя

Бронепленка для защиты от камней: порезка и монтаж

Перед началом работ тщательно вымойте и обезжирьте фару спиртовым раствором, удаляя даже мелкие абразивные частицы. Прогрейте пленку строительным феном до 50-60°C для повышения эластичности – это упростит формовку сложного рельефа оптики ВАЗ-2106.

Используйте монтажные перчатки и ракель с мягким скребком, чтобы избежать царапин при разглаживании. Начинайте приклеивание от центра к краям, направляя воздушные пузыри к периферии. Для ретуши используйте иглу для точечного прокола пузырей с последующим прикатыванием.

Инструменты и особенности монтажа

Раскрой материала: Создайте выкройку из малярного скотча на фаре, перенесите контуры на подложку пленки и вырежьте с запасом 5 мм по краям.
Удаление влаги: При монтаже методом мокрой укладки применяйте мыльный раствор в пропорции: 500 мл воды + 3 капли Fairy. Излишки сразу удаляйте микрофиброй.
Термообработка: Для полного прилегания к бортикам прогревайте края феном при 90°C, прижимая резиновым валиком. Контролируйте температуру визуально – перегрев вызывает желтизну.

Тип защиты	Толщина	Срок службы
Полиуретановая	200-400 мкм	3-5 лет
Виниловая	100-150 мкм	1-2 года

Критические ошибки:

Растяжение материала свыше 10% при формовке
Монтаж при температуре ниже +10°C
Использование металлических скребков вместо силиконовых

Важно: первые 48 часов после установки избегайте автомоек и перепадов температур для завершения полимеризации клеевого слоя.

Вакуумная металлизация отражателей: повышение КПД

Вакуумная металлизация – технология нанесения тончайшего алюминиевого слоя на поверхность отражателя фар в камере с глубоким вакуумом. Основа технологии – испарение металла под воздействием высокой температуры и его конденсация на очищенной поверхности рефлектора. Полученное зеркальное покрытие демонстрирует коэффициент отражения до 92–96%, против 60–70% у заводских латунных или хромированных аналогов. Это устраняет светопотери, снижает рассеивание луча и гарантирует равномерное распределение света.

Для ВАЗ-2106 данная модернизация принципиально меняет светотеневую картину: пучок становится ярче на 30–40% при сохранении корректной формы. Алюминиевое покрытие устойчиво к окислению и вибрациям, что продлевает ресурс отражателя. Совместимость с галогенными и светодиодными лампами усиливает эффект. Результат – безопасность ночного вождения без необходимости замены всей фары, что делает метод оптимальным для тюнинга классических моделей.

Устранение ошибок при установке эмуляторов для ксенона

При переходе на ксеноновые лампы в блок-фары ВАЗ-2106 часто возникают ошибки бортового контроля из-за разницы в энергопотреблении. Штатная электроника расценивает снижение нагрузки как перегоревшую лампу, вызывая мигание фар или постоянное предупреждение на панели приборов. Эмуляторы (резисторные или конденсаторные) призваны имитировать сопротивление галогеновой лампы, но некорректный монтаж приводит к сбоям.

Основные проблемы проявляются в виде неработающих фар, ложных срабатываний защиты или быстрого выхода эмуляторов из строя. Ниже перечислены типичные причины и методы их устранения:

Неисправность после подключения:
- Проверьте полярность соединения (частая ошибка при установке)
- Убедитесь в отсутствии окисления контактов в колодке фары
Эмуляторы перегреваются:
- Замените резисторы на модели мощностью 50W (аналоги 10-25W не подходят)
- Монтируйте резисторы на металлические поверхности для теплоотвода
Лампы мигают/не включаются:
- Диагностируйте целостность проводки реле-регулятора
- Проверьте соответствие балластов ксенона нагрузке эмуляторов
Ошибка сохраняется:
- Используйте конденсаторные эмуляторы вместо резисторных
- Протестируйте мультиметром сопротивление цепи (норма: 3–6 Ом)

Фары "а-ля ретро": установка ламп накаливания с желтым светом

Желтый свет фар – характерный признак старинных автомобилей и определенных гоночных серий прошлого. Для воссоздания образа "а-ля ретро" на ВАЗ-2106 часто прибегают к установке обычных ламп накаливания с желтым светом вместо стандартных белых или современных галогенных. Этот визуальный тюнинг придает машине узнаваемый винтажный шарм.

Ключевой момент: в большинстве случаев фары ВАЗ-2106 изначально предназначены для работы именно с лампами накаливания типа А12-45+40. Установка таких ламп, но с желтым покрытием колбы (например, лампы типа "жёлтый луч" или "All-Yellow"), является полностью корректной с точки зрения конструкции фары и световых пучков – их геометрия не искажается. Это отличает данный метод от тонирования стёкол плёнкой или краской.

Суть метода и особенности

Для достижения аутентичного желтого свечения используются лампы накаливания стандартного цоколя H4:

Желтая колба: Специальное напыление (обычно желтое или янтарное) на стеклянной колбе лампы обеспечивает характерный теплый спектр света.
Простота установки: Замена аналогична установке любой другой лампы H4 – необходимо снять заднюю крышку фары, отсоединить разъем и заменить лампу.

Важное замечание: Используйте только лампы, соответствующие ГОСТ Р 41.37-99 (Правила ЕЭК ООН №37) и имеющие официальное одобрение для использования на дорогах общего пользования в РФ. На упаковке должна быть соответствующая маркировка "Е" или "РСТ".

Преимущества	Недостатки
Аутентичный ретро-вид	Более низкая светоотдача по сравнению с галогенными лампами
Низкая стоимость ламп	Более высокое энергопотребление
Полная совместимость с заводской оптикой	Меньший срок службы
Легальность (при использовании сертифицированных ламп)	Требует тщательной регулировки фар для компенсации меньшего светового потока
	Риск юридических проблем при использовании несертифицированных ламп

Выбор герметика при сборке фар после тюнинга

После модернизации оптики ВАЗ-2106 герметизация стыка стекла и корпуса становится критически важным этапом. Неправильно подобранный или нанесённый состав приведёт к запотеванию фары, проникновению влаги и грязи внутрь корпуса, а в перспективе – к коррозии отражателей и выходу из строя элементов освещения.

К герметику предъявляются строгие требования: устойчивость к перепадам температур от -45°C до +120°C, эластичность после отверждения, надёжная адгезия к пластику корпуса и стеклу, а также полная влагонепроницаемость. Следует избегать "жёстких" герметиков типа термоклея или эпоксидных смол – они растрескиваются от вибраций.

Типы составов и правила применения

Автомобильный силикон (черный или прозрачный): Оптимальный вариант. Перед нанесением обезжирьте поверхности ацетоном. Наносите непрерывной полосой толщиной 3-5 мм в паз на корпусе. Стекло устанавливайте через 5-7 минут до начала образования поверхностной плёнки. Полное отверждение – 24 часа.
Бутилкаучуковая лента: Самый простой монтаж. Прогрейте корпус феном перед укладкой ленты в паз для лучшей адгезии. Тщательно запрессуйте стекло по всему периметру.
Полиуретановый герметик: Требует опыта. Обладает максимальной долговечностью, но сложен в равномерном нанесении из-за густой консистенции. Подходит для профессиональных сборок.

Критические ошибки: Использование бытового силикона (отслаивается со временем), пропуски в герметизирующем контуре или слишком толстый слой (вызывает деформацию корпуса после сборки). Обязательно проверяйте световой пучок на стенде после установки фар на автомобиль.

Только качественные материалы гарантируют герметичность тюнингованной оптики при эксплуатации в любых погодных условиях.

Список источников

Ниже представлены категоризированные источники для самостоятельного изучения темы тюнинга фар ВАЗ-2106. Данные материалы содержат технические рекомендации, визуальные примеры и практические советы по модернизации.

Использование этих ресурсов поможет получить полное представление об актуальных решениях для доработки оптики классического автомобиля без прямых гиперссылок и табличных данных.

Основные источники информации

Специализированные автомобильные форумы отечественной тематики. Секции тюнинга ВАЗ, ветки обсуждения ВАЗ-2106
Печатные издания по автомобильному тюнингу: журналы "За рулем Тюнинг", "АвтоМир" (архивные выпуски за 2015-2023 гг.)
Официальные каталоги запчастей от российских производителей автокомпонентов (например, АО "АвтоВАЗ", компания "Демосвет")
Видео-обзоры практических установок на YouTube каналах автолюбителей (ключевые запросы: тюнинг фар ВАЗ 2106, замена оптики шестерки)
Технические документы ГОСТ Р 51709-2001 и Правила ЕЭК ООН №48 о требованиях к автомобильной светотехнике

Визуальные источники: Галереи проектов пользователей Drive2.ru и фотоотчеты в социальных сетях (сообщества VK по классическим ВАЗ)
Техническая литература: Учебные пособия по автоэлектротехнике профильных колледжей Тольятти
