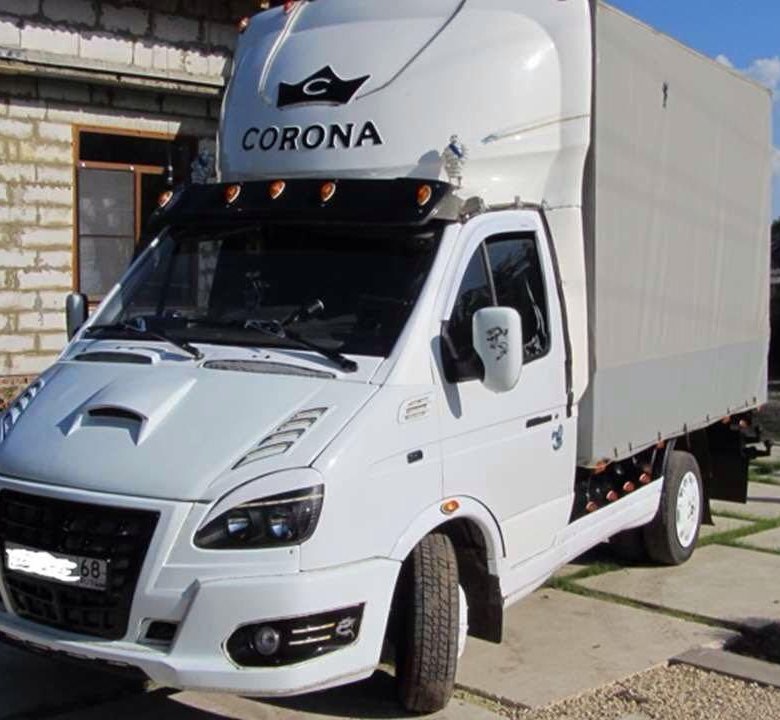

Легендарная ГАЗель - не просто рабочая лошадка, а идеальный холст для творчества.

Превратить утилитарный фургон в уникальный проект под силу каждому мастеру.

От модернизации салона до доработки ходовой - собственными руками можно реализовать смелые идеи.

Экспресс-доставка комфорта или мобильный кемпинг? Ваша ГАЗель станет тем, что вы задумали.

Главное - правильный подход и наши практические рекомендации.

Демонтаж бампера переднего штатного

Откройте капот и снимите декоративную решетку радиатора, открутив крепежные саморезы или пластиковые фиксаторы по верхнему краю. Осмотрите зоны крепления бампера к лонжеронам и крыльям, определив расположение всех элементов фиксации.

Ослабьте болты крепления бампера в подкрылках с обеих сторон, используя головку на 10 мм или ключ-трещотку. Отсоедините датчики парковки (при наличии), аккуратно разжав пластиковые разъемы и убрав проводку в сторону для предотвращения повреждения.

Последовательность откручивания крепежа

1. Выкрутите два болта крепления к лонжеронам через технологические прорези в бампере
2. Снимите пластиковые пистоны в районе колесных арок
3. Открутите саморезы по нижней кромке защиты двигателя
4. Извлеките фиксаторы крепления к буферу радиатора

Важно: Придерживайте бампер во время откручивания последнего крепежного элемента – конструкция может внезапно сорваться. При демонтаже избегайте резких рывков, чтобы не повредить крепления крыльев и пластиковые клипсы.

Тип крепления	Инструмент	Кол-во
Болты М8	Головка 10мм	4 шт
Пластиковые пистоны	Плоская отвертка	6 шт
Саморезы	Крестовая отвертка	8 шт

После снятия осмотрите посадочные места на кузове – очистите грязь и удалите коррозию металлической щеткой. Проверьте состояние фиксаторов перед установкой тюнингованного бампера, поврежденные клипсы замените новыми.

Установка спортивного бампера с противотуманками

Первым этапом снимите старый бампер: открутите крепежные болты по периметру кузова (в колесных арках, под радиаторной решеткой и снизу). Отсоедините все датчики и проводку, если они присутствуют. Аккуратно потяните бампер на себя, избегая резких движений, чтобы не повредить фиксаторы.

Перед монтажом нового бампера примерьте его к кузову, проверяя совпадение отверстий креплений. При необходимости доработайте посадочные места ножом или надфилем. Установите противотуманные фары в предусмотренные ниши, зафиксировав их штатными зажимами или хомутами.

Подключение электрооборудования

Проденьте провода противотуманок через технологические отверстия в бампере. Соедините их со штатной электропроводкой автомобиля через реле, используя схему:

Цвет провода	Назначение
Красный	Плюс от аккумулятора
Черный	Масса (кузов)
Синий	Управление с кнопки салона
Желтый	К лампам противотуманок

Обязательные шаги при подключении:

1. Защитите соединения термоусадкой
2. Закрепите провода пластиковыми стяжками
3. Проверьте изоляцию в зонах контакта с металлом

После фиксации бампера болтами проверьте работу противотуманок и зазоры между кузовными элементами. Рекомендуемые параметры установки:

• Зазор крыла/бампера: 3-5 мм
• Выступ противотуманок: не более 15% площади
• Угол наклона фар: не ниже горизонтальной плоскости

Монтаж силового обвеса из стеклопластика

Перед началом работ тщательно обезжирьте поверхности кузова и внутреннюю сторону элементов обвеса ацетоном или антисиликоном. Удалите следы коррозии и отслаивающейся краски на зонах крепления, при необходимости зашкурите металл до голого слоя. Проверьте геометрию деталей, приложив их к кузову без фиксации – зазоры между элементами не должны превышать 3-5 мм.

Используйте эпоксидный клей с наполнителем (стекловолоконная крошка или аэросил) для первичной фиксации. Нанесите состав зигзагообразными полосами на тыльную сторону обвеса, избегая краёв на 2-3 см. Плотно прижмите деталь к кузову, фиксируя струбцинами через деревянные проставки. Соблюдайте технологические паузы для полимеризации клея согласно инструкции производителя (обычно 12-24 часа).

Этапы установки

1. Механическое крепление:
   • После первичного схватывания просверлите отверстия под болты М6-М8 с шагом 15-20 см
   • Установите усиленные шайбы и резиновые прокладки для компенсации вибраций
   • Обработайте кромки отверстий антикоррозийным грунтом
2. Формирование монтажного слоя:

   Проклейте стыки стеклолентой шириной 50 мм с перехлёстом на кузов и обвес. Нанесите эпоксидную шпаклёвку с армирующими волокнами, сформировав плавный переход (угол 45°). Для криволинейных участков используйте алюминиевые или пластиковые серпянки.

3. Финишная обработка:
   • После полного отверждения (48 часов) отшлифуйте поверхности наждаком Р180-Р240
   • Нанесите антигравийное покрытие на внутренние плоскости элементов
   • Загрунтуйте внешние поверхности кислотным праймером и выравнивающей шпаклёвкой

Тип соединения	Материалы	Время полимеризации
Клеевое	Эпоксидная смола + стекломикроволокно	24 часа при +20°C
Комбинированное	Клей + болты М8	12 часов предварительной фиксации

При шлифовке используйте орбитальную шлифмашину с пылесборником – стеклопластиковая пыль требует респиратора и защитного комбинезона. Финишный слой полиэфирной шпаклёвки наносите толщиной не более 1.5 мм с межслойной сушкой 30 минут. Контролируйте отсутствие «прогалин» на стыках с помощью тактильного теста (ладонью в нитриловой перчатке).

Замена стандартной решетки радиатора на кастомную

Демонтаж заводской решетки – первый этап модернизации. Откройте капот и отсоедините крепления по периметру элемента (пластиковые клипсы или винты). Аккуратно снимите деталь, избегая повреждения фиксаторов и прилегающих элементов кузова. Очистите посадочное место от загрязнений для точной установки нового изделия.

Подбор кастомной решетки требует учета особенностей модели Газели. Убедитесь, что конструкция совместима с вашей модификацией (длина капота, форма фар, крепежные точки). Проверьте качество материалов: АБС-пластик устойчив к вибрациям, нержавеющая сталь подчеркнет агрессивный стиль, но увеличит вес.

Этапы установки

1. Примерка – приложите новую решетку без фиксации. Убедитесь в отсутствии зазоров и перекосов.
2. Модификация креплений – при несовпадении отверстий просверлите новые или используйте переходные кронштейны.
3. Фиксация – закрепите элемент штатными метизами либо комплектным крепежом. Не допускайте перетяжки пластиковых деталей.
4. Проверка функциональности – убедитесь, что решетка не препятствует открытию капота и охлаждению радиатора.

Важно: Для моделей с датчиками (например, парктроники в бампере) проложите проводку через технологические отверстия, защитив ее гофрой.

Тип материала	Преимущества	Недостатки
Углепластик	Минимальный вес, спортивный вид	Высокая стоимость, хрупкость
Алюминий	Коррозионная стойкость, легкость обработки	Возможность деформации при ударе
Сетка из нержавеющей стали	Прочность, простота очистки	Склонность к появлению царапин

Тонировка фар пленкой или лаком (законность, нюансы)

Тонирование фар Газели пленкой или лаком – популярный способ придать автомобилю агрессивный вид. Пленочный метод подразумевает наклеивание специальной виниловой пленки на внешнюю поверхность фары, в то время как лаковый (аэрозольный) вариант требует распыления краски с последующей фиксацией защитным лаком. Оба метода изменяют светопропускание и цветовой спектр излучаемого света, что напрямую затрагивает требования Технического регламента Таможенного союза (ТР ТС 018/2011).

Ключевой нюанс – абсолютная незаконность любых покрытий, уменьшающих светопропускание или изменяющих цветовой оттенок рабочих фар (ближнего, дальнего света и противотуманных). Белый свет фар должен оставаться строго белым без примесей желтого или синего. Исключение составляют габаритные огни и повторители указателей поворота – их тонирование в желтый или красный цвет в рамках допустимых норм не запрещено, если не нарушается их видимость и соответствие ГОСТ Р 41.50-99 (Правила ЕЭК ООН №50).

Критические аспекты и последствия

• Нарушение ПДД: Управление автомобилем с тонированными фарами подпадает под ч.1 ст.12.5 КоАП РФ (несоответствие световых приборов). Наказание – предупреждение или штраф 500 рублей с требованием немедленного устранения нарушения.
• Опасность эксплуатации: Снижение светового потока ухудшает видимость ночью и в плохую погоду. Изменение спектра (особенно синий/фиолетовый) ослепляет встречных водителей.
• Проблемы при техосмотре: Автомобиль с тонированными фарами не пройдет ТО, так как проверка соответствия света фар нормативу – обязательный этап процедуры.
• Риски при ДТП: Виновность в аварии из-за плохой видимости или ослепления может быть усилена фактом незаконной тонировки. Страховые компании (ОСАГО/КАСКО) вправе оспорить выплаты.

Альтернативы для Газели: Законным способом изменить внешний вид фар является установка декоративных накладок ("ресничек" или "бровей"), не закрывающих рабочую поверхность линзы/рефлектора. Для кардинального изменения стиля допустима замена штатных фар на сертифицированные аналоги иного дизайна, имеющие маркировку соответствия ECE (Еврокод) или ГОСТ.

Установка светодиодных ходовых огней вместо штатных

Замена штатных ламп на светодиодные ходовые огни (ХО) кардинально улучшает видимость автомобиля в дневное время. Светодиоды потребляют меньше энергии, отличаются яркостью и долговечностью по сравнению с галогенными аналогами.

Перед началом работ подготовьте комплект светодиодных ХО с подходящим цоколем (обычно H6W для Газели), защитные перчатки, мультиметр и изоленту. Обязательно снимите минусовую клемму с аккумулятора для предотвращения короткого замыкания.

1. Демонтаж старых огней:
   • Откройте капот и найдите пластиковые заглушки фары с тыльной стороны.
   • Выкрутите крепёжные винты заглушек отвёрткой.
   • Поверните цоколь штатной лампы против часовой стрелки и аккуратно извлеките её из посадочного гнезда.
2. Проверка совместимости:
   • Сравните размеры и форму цоколя новых светодиодов со старыми лампами.
   • Используйте мультиметр для замера напряжения на контактах проводки (должно быть ~12V при включенном зажигании).
3. Монтаж светодиодов:
   • Вставьте диодную лампу в гнездо, совместив метки на цоколе.
   • Поверните по часовой стрелке до фиксации.
   • Подключите разъём к колодке питания, соблюдая полярность (красный провод – «+»).

Важно! Герметизируйте заглушку после установки – светодиоды чувствительны к влаге. Проверьте работу огней до сборки, подключив АКБ. При мерцании поменяйте местами провода в разъёме.

Преимущества LED	Риски
Срок службы до 50 000 часов	Некорректная работа CAN-шины (требует декодера)
Энергопотребление ниже на 80%	Ослепление встречных авто при неправильном угле

После установки отрегулируйте световой пучок винтами корректора на фаре. Оптимальная высота – 10 см над землёй на расстоянии 5 метров от стены. Избегайте контакта стекла лампы с кожей – жировые следы приводят к перегреву.

Покраска дисков Газели в контрастный цвет: подготовка поверхности

Качество и долговечность покраски автомобильных дисков напрямую зависят от тщательности подготовки поверхности. Пропуск или небрежность на этом этапе неизбежно приведут к отслоению краски, появлению пузырей и коррозии уже в скором времени после нанесения покрытия. Неподготовленный металл или старый слой ЛКП не обеспечат необходимой адгезии для нового слоя краски.

Основная задача подготовки – создать идеально чистую, обезжиренную, сухую и слегка шероховатую поверхность, к которой краска сможет максимально прочно прилипнуть. Это требует времени, терпения и соблюдения определенной последовательности операций, но является абсолютно необходимым условием для получения профессионального результата своими руками.

Необходимые инструменты и материалы

• Моющее средство (автошампунь, специализированный обезжириватель)
• Жесткая щетка (пластиковая или нейлоновая)
• Наждачная бумага разной зернистости (P180-P240 для грубой зачистки, P320-P400 для финишной)
• Шлифовальная машинка (орбитальная или вибрационная) или шлифовальный блок
• Обезжириватель (антисиликон, уайт-спирит, специализированный автообезжириватель)
• Чистые, безворсовые салфетки (микрофибра, ветошь)
• Средства индивидуальной защиты (респиратор, перчатки, очки)
• Скотч и пленка для защиты шины (если диск не снят)

Этапы подготовки диска к покраске

1. Мойка: Тщательно вымойте диск с использованием автошампуня и жесткой щетки, уделяя особое внимание труднодоступным местам (ребра жесткости, внутренняя поверхность, отверстия под болты). Цель – удалить грязь, пыль, солевые отложения, следы тормозной пыли.
2. Удаление старого покрытия и коррозии:
   • Если старая краска в плохом состоянии (трещины, отслоения, вздутия), ее необходимо полностью удалить. Используйте наждачную бумагу P180-P240 или шлифмашинку.
   • Все участки коррозии (рыжие пятна) должны быть зачищены до чистого металла. Особенно тщательно обработайте кромки обода и места крепления колпаков.
   • Застарелые битумные пятна (гудрон) удалите специализированными очистителями.
3. Создание шероховатости (матирование): Всю поверхность диска, которая будет окрашиваться, необходимо обработать наждачной бумагой зернистостью P320-P400. Это создаст микроцарапины, значительно улучшающие сцепление грунта и краски с металлом. Шлифовать можно вручную шкуркой или шлифовальным блоком, либо с помощью орбитальной шлифмашинки на низких оборотах. Двигайтесь последовательно, без пропусков. Для литых дисков достаточно матирования старого ЛКП.
4. Обезжиривание: Это ключевой этап. После шлифовки на поверхности остаются мельчайшие частицы пыли и следы жира (от пальцев). Тщательно протрите всю поверхность диска чистым безворсовым тампоном или салфеткой, обильно смоченной обезжиривателем. Меняйте салфетки по мере загрязнения. Протирайте до тех пор, пока свежая салфетка не останется чистой. Дайте поверхности полностью высохнуть согласно инструкции к обезжиривателю.
5. Окончательная очистка: Непосредственно перед нанесением грунта еще раз пройдитесь по поверхности чистой, сухой, безворсовой салфеткой (можно слегка смоченной в обезжиривателе) для удаления возможной осевшей пыли.

Этап шлифовки	Зернистость наждачной бумаги (P)	Цель применения
Грубая зачистка	180-240	Удаление толстого слоя старой краски, ржавчины, выравнивание глубоких дефектов.
Финишное матирование	320-400	Создание равномерной мелкой шероховатости на всей окрашиваемой поверхности для адгезии.

Только после выполнения всех этих шагов, когда диск абсолютно чист, сух и имеет матовую поверхность без глянцевых участков, можно приступать к нанесению грунта. Никогда не прикасайтесь к подготовленной поверхности голыми руками – всегда используйте чистые перчатки!

Нанесение защитного покрытия на пороги

Пороги автомобиля Газель подвержены интенсивному воздействию абразивных материалов (песок, гравий), воды, реагентов и механическим повреждениям при загрузке/разгрузке. Нанесение специализированного защитного покрытия – критически важный этап для предотвращения сквозной коррозии и сохранения целостности кузова в долгосрочной перспективе.

Качественная подготовка поверхности перед нанесением – залог долговечности защиты. Необходимо тщательно удалить грязь, рыхлую ржавчину, старые покрытия и обезжирить металл до идеально чистой, сухой и шероховатой поверхности. Любые оставшиеся загрязнения или влага под слоем защиты приведут к ее отслоению и ускоренному развитию коррозии.

Выбор материала и процесс нанесения

Для защиты порогов Газели своими руками чаще всего применяют следующие виды покрытий:

• Антигравийные мастики: Толстослойные, эластичные составы на битумной или резиновой основе. Обеспечивают отличную стойкость к ударам и истиранию.
• Жидкий пластик (жидкая резина): Полимерные покрытия, образующие прочную, бесшовную, устойчивую к химикатам пленку. Легко наносятся аэрозолем.
• Эпоксидные или полиуретановые грунты: Обеспечивают высокую адгезию и химическую стойкость, но требуют последующего нанесения ЛКП.
• Оцинковка (холодное цинкование): Специальные составы с высоким содержанием цинка, обеспечивающие катодную защиту металла.

Материал	Толщина слоя	Время сушки	Долговечность	Сложность нанесения
Антигравийная мастика	Высокая (1-3 мм)	Длительное (24+ ч)	Очень высокая	Средняя (кисть/валик)
Жидкий пластик (аэрозоль)	Средняя (0.5-1 мм)	Быстрое (1-4 ч)	Высокая	Низкая
Грунт-эмаль 3 в 1	Низкая (50-100 мкм)	Среднее (4-8 ч)	Средняя	Низкая
Холодное цинкование	Очень низкая (20-50 мкм)	Быстрое (1-2 ч)	Высокая (антикорр.)	Низкая

Пошаговый процесс нанесения (на примере антигравия или жидкого пластика):

1. Демонтаж обвесов (при необходимости): Снимите пластиковые накладки порогов или другие элементы, мешающие доступу.
2. Защита смежных зон: Тщательно заклейте малярным скотчем и закройте пленкой/бумагой прилегающие кузовные панели, колеса, стекла, резиновые уплотнители.
3. Нанесение состава:
   • Антигравий: Наносите кистью или специальным шпателем равномерным слоем, уделяя внимание стыкам и кромкам. Для лучшей адгезии первый слой можно сделать более жидким (разбавителем, если допускает производитель).
   • Жидкий пластик (аэрозоль): Наносите в 2-3 тонких слоя с межслойной сушкой (по инструкции на баллоне). Держите баллон на расстоянии 20-30 см.
4. Сушка: Обеспечьте рекомендуемую производителем температуру и время полной полимеризации. Избегайте попадания воды и грязи.
5. Контроль и сборка: После полного высыхания снимите защитную маскировку, проверьте равномерность покрытия и отсутствие пропусков. Установите снятые элементы обвеса.

Важно: Работы проводите в хорошо проветриваемом помещении или на открытом воздухе, используйте средства индивидуальной защиты (респиратор, очки, перчатки). Температура воздуха и поверхности должна соответствовать требованиям выбранного материала.

Монтаж расширенных полиуретановых подкрылков

Тщательно вымойте и обезжирьте колёсные арки ацетоном или уайт-спиритом, уделяя особое внимание зонам крепления. Убедитесь, что комплект подкрылков соответствует модели вашей Газели и не имеет деформаций – полиуретан должен сохранять гибкость при отрицательных температурах.

Подготовьте инструменты: электродрель со свёрлами 4-5 мм, шуруповёрт, саморезы по металлу с пресс-шайбами (или заклёпочник с алюминиевыми заклёпками), строительный фен для формовки сложных участков. Дополнительно потребуется автомобильный герметик для обработки стыков.

Пошаговый алгоритм установки

1. Демонтаж колёс – обеспечивает полный доступ к аркам.
2. Предварительная примерка – приложите подкрылок, отметив маркером точки сверления. Для точного прилегания прогрейте полиуретан феном на изгибах.
3. Сверление отверстий – через каждые 10-15 см по контуру арки, отступив 5 мм от края металла.
4. Защита кромок – нанесите антикоррозийный состав на отверстия и оголённый металл.
5. Фиксация – промажьте посадочную зону герметиком, прижмите подкрылок и закрепите саморезами/заклёпками через подготовленные отверстия.
6. Обработка стыков – заполните монтажным герметиком щели между кузовом и подкрылком.

Критические нюансы:

• Не допускайте провисания материала – это вызовет вибрацию на скорости
• При креплении заклёпками используйте проставки для компенсации толщины материала
• Проверьте зазор между подкрылком и шиной при полном вывороте руля

Тип крепежа	Плюсы	Минусы
Саморезы	Быстрый монтаж, ремонтопригодность	Коррозия метиза, риск срыва резьбы
Заклёпки	Виброустойчивость, герметичность	Требует специнструмента, сложность демонтажа

После установки дайте герметику высохнуть 12 часов перед эксплуатацией. Проверяйте затяжку крепежа каждые 500 км пробега в первые две недели.

Установка дефлекторов на капот для воздухозабора

Монтаж начинается с тщательной разметки мест крепления на капоте согласно шаблону, идущему в комплекте с дефлектором. При отсутствии шаблота требуется ручной замер с обязательным учетом расположения узлов подкапотного пространства. Критически важно избегать зон вблизи усилителей, гидравлических линий или электропроводки.

После нанесения контуров дрелью со сверлом на 3-4 мм создаются технологические отверстия по углам будущего выреза. Основной контур прорезается электролобзиком с мелкозубчатой пилкой по металлу, соблюдая отступ 5 мм внутрь от разметки для последующей обработки кромок. Обязательна шлифовка срезов для удаления заусенцев и нанесение антикоррозийного грунта.

Фиксация и герметизация

Дефлектор устанавливается на подготовленное посадочное место, после чего выполняется сверловка крепежных отверстий через обе металлические поверхности. Для фиксации используются:

• Винты с пресс-шайбой (М5х12 мм)
• Резиновые уплотнительные прокладки
• Нейлоновые стопорные гайки

Перед окончательной затяжкой крепежа на стык наносится термостойкий герметик (например, ABRO или Loctite). Излишки удаляются сразу после фиксации узла. Завершающий этап – подключение воздуховодов к заборникам (при их наличии) с использованием хомутов.

Критическая ошибка	Последствие	Профилактика
Отсутствие отступа при резке	Образование щелей, вибрация	Использование уплотнительного контура
Игнорирование антикора	Коррозия кромок за 1 сезон	Двухслойная обработка грунтом
Прямой контакт металлов	Электрохимическая коррозия	Резиновые прокладки под крепеж

Перетяжка руля кожей: выкройка и прошивка

Первым этапом является снятие руля с автомобиля, что обычно требует отключения аккумулятора и аккуратного демонтажа подушки безопасности, если она установлена в ступице. После извлечения руля тщательно очистите поверхность от грязи и остатков старого покрытия, используя обезжириватель – это критично для надежной фиксации клея.

Для создания выкройки плотно оберните руль пищевой пленкой или малярным скотчем, поверх которого нанесите несколько слоев бумажного скотча или газет. Аккуратно разрежьте получившийся "слепок" по внутреннему диаметру обода и разверните его на плоской поверхности – это шаблон для раскроя кожи. Не забудьте добавить припуски 5-7 мм по всем краям.

Технология раскроя и шитья

Перенесите шаблон на изнаночную сторону кожи, используя меловой карандаш или портновский маркер. Вырежьте заготовку острым сапожным ножом или ножницами по металлу – тупой инструмент испортит края. Для сложных рулей с утолщениями создавайте выкройку из 2-3 сегментов.

Процесс прошивки:

1. Нанесите тонкий слой контактного клея на торец руля и изнанку кожи, дайте подсохнуть 10 минут.
2. Стартуя от спиц, плотно натягивайте кожу, фиксируя положение временными зажимами.
3. Сшейте края капроновыми нитками через предварительно пробитые шилом отверстия (шаг 4-5 мм), используя:
   • Шов "вперед иголку" для классического вида
   • Х-образную строчку для спортивного стиля
4. Излишки материала подрежьте после фиксации шва.

Тип строчки	Инструмент	Сложность
Прямая	Игла + нить	★☆☆
Зигзаг	Плоскогубцы	★★☆
Косичка	Две иглы	★★★

Важно: для финальной фиксации прогрейте кожу строительным феном (70-80°C), затем сильно прокатайте швы специальным роликом или обратной стороной ножниц – это обеспечит плотное прилегание без морщин. Готовую работу обработайте воском для защиты швов от влаги.

Замена педалей на алюминиевые с резиновыми вставками

Стандартные педали Газели часто скользят при попадании влаги или грязи, что снижает контроль водителя. Алюминиевые аналоги с резиновыми вставками решают эту проблему, обеспечивая надежное сцепление обуви с поверхностью даже в сложных условиях.

Монтаж начинается с демонтажа заводских педалей: открутите крепежные гайки при помощи ключа на 13, предварительно сняв резиновые накладки (если они установлены). Важно запомнить позицию оригинальных элементов перед снятием, чтобы сохранить эргономику управления.

Ключевые этапы установки

1. Очистите металлические рычаги педалей от ржавчины и загрязнений
2. Приложите новую педаль к монтажному кронштейну, совместив отверстия
3. Зафиксируйте конструкцию штатными болтами через резиновые демпферы (идут в комплекте)
4. Проверьте отсутствие люфтов и свободного хода после затяжки

Важные нюансы: Убедитесь, что резиновые вставки плотно сидят в алюминиевой основе – они предотвращают контакт металла с подошвой и снижают вибрации. Для педали сцепления используйте специальный кронштейн-переходник, так как ее форма отличается от акселератора и тормоза.

Тип педали	Особенности крепления	Рекомендуемый момент затяжки
Тормоз/Газ	Прямая установка на штатные шпильки	25-30 Н·м
Сцепление	Требуется переходная пластина	18-22 Н·м

После установки проверьте работоспособность всех систем: педали не должны цепляться за коврик или ограничивать ход. Регулярно очищайте протекторы щеткой для сохранения антискользящих свойств резиновых вставок.

Изготовление каркаса для спортивных кресел

Качественный каркас – основа безопасности и надежной фиксации спортивных сидений в Газели. Использование штатных точек крепления заводских кресел часто недостаточно для жесткого монтажа конструкций, рассчитанных на высокие нагрузки. Самодельный каркас обеспечивает необходимую прочность и точную подгонку под геометрию кузова конкретного автомобиля.

Материалом для каркаса обычно служит профильная стальная труба квадратного или прямоугольного сечения толщиной стенки от 2 мм (чаще всего 30х30 мм или 25х50 мм). Труба должна быть нового качества, без коррозии и деформаций. Для работы потребуется сварочный аппарат (MIG/MAG предпочтительнее), болгарка с отрезными и зачистными кругами, рулетка, угольник, маркер и средства защиты.

Основные этапы изготовления

1. Подготовка и замеры: Демонтируйте штатные сиденья и напольное покрытие до металла кузова. Тщательно очистите зону будущего монтажа. Замерьте расстояние между стандартными крепежными точками кузова, определите желаемое положение и высоту новых сидений. Учтите необходимый отступ от туннеля КПП, рулевой колонки и дверей.

2. Проектирование и раскрой: Нарисуйте эскиз каркаса, учитывая точки крепления к кузову Газели (обычно 4-6 точек на сиденье) и кронштейны самих кресел. Перенесите размеры на трубу, выполните точную разметку. Болгаркой аккуратно нарежьте заготовки нужной длины под требуемыми углами (часто 90°, иногда требуется небольшой наклон).

3. Сборка и сварка:

• Сборка "сухим" методом: Разложите нарезы на ровной поверхности (например, на полу гаража или верстаке), соберите контур каркаса, проверьте геометрию угольником и диагонали.
• Прихватка: Надежно зафиксируйте стыки струбцинами и "прихватите" сваркой в нескольких точках.
• Проверка в авто: Установите собранную конструкцию в салон Газели, убедитесь в плотном прилегании к кузову, отсутствии перекосов, правильном положении сиденья.
• Финальная сварка: Снимите каркас и проварите все стыки сплошным, качественным швом с обеих сторон. Избегайте прожогов и непроваров.

4. Крепление к кузову и сиденьям: Просверлите отверстия в каркасе в местах крепления к силовым элементам кузова Газели (лонжеронам, усиленным поперечинам). Используйте высокопрочные болты (класс 8.8 или 10.9) с широкими шайбами. Кронштейны для самих спортивных кресел (идут в комплекте с ними) приварите к каркасу в строгом соответствии с инструкцией производителя сидений.

5. Защита и установка:

1. Тщательно зачистите сварные швы болгаркой.
2. Обработайте весь каркас преобразователем ржавчины.
3. Покрасьте конструкцию антикоррозийной грунтовкой и финишной эмалью (например, молотковой).
4. После полного высыхания установите каркас на место, затяните крепежные болты к кузову с рекомендованным моментом.
5. Смонтируйте спортивные кресла на приваренные кронштейны.

Критически важные моменты:

Безопасность	Каркас НЕ должен ослаблять силовые элементы кузова. Сварные швы должны быть безупречного качества. Обязательна проверка на прочность после установки.
Зазоры	Обеспечьте достаточный зазор между каркасом, подвижными частями кресел (рельсы, механизмы наклона) и элементами кузова/салона во избежание затирания.
Эргономика	Положение сиденья должно обеспечивать комфортную посадку водителя/пассажира, удобный доступ к рулю и педалям.

Обшивка потолка алькантарой своими руками

Подготовьте поверхность потолка: демонтируйте плафоны освещения, антенный модуль и ручки, тщательно очистите основу от пыли и обезжирите спиртосодержащим раствором. Зашкурьте крупные неровности и заделайте глубокие царапины шпаклевкой по пластику.

Снимите картонный шаблон потолка, разложив его на полу. Перенесите контуры на изнаночную сторону алькантары, добавив припуски 5-7 см по периметру. Аккуратно вырежьте материал острым ножом или ножницами, избегая заусенцев.

Технология оклейки

1. Нанесите аэрозольный клей тонким слоем на потолочную панель и изнанку алькантары
2. Выждите 8-10 минут до легкого подсыхания состава
3. Приложите материал к центру потолка, разглаживая радиальными движениями
4. Последовательно растягивайте ткань к краям, устраняя складки
5. Обрежьте излишки материала по контуру канцелярским ножом

Критические моменты: при оклейке углов используйте строительный фен (150-180°C) для пластификации материала. Для сложных зон вокруг люков подготовьте отдельные выкройки с нахлестом 2 см. После монтажа прокатайте поверхность силиконовым валиком.

Материал	Расход	Инструмент
Алькантара (ширина 1.4м)	3.5 погонных метра	Аэрозольный клей 500 мл
Обезжириватель	200 мл	Комплект пластиковых лопаток

Установите фурнитуру обратно через сутки после высыхания клея, предварительно прорезая отверстия крестообразно. Для фиксации краев в дверных проемах используйте декоративный пластиковый молдинг на жидкие гвозди.

Установка дополнительной шумоизоляции салона

Двигатель, трансмиссия и дорожное покрытие создают в салоне Газели высокий уровень шума, утомляющий водителя и пассажиров. Снижение этих раздражающих звуков – ключевая цель установки дополнительной шумоизоляции, что напрямую влияет на комфорт эксплуатации автомобиля.

Качественная шумоизоляция требует комплексного подхода, охватывающего пол, двери, потолок и перегородки. Ключевыми материалами служат вибродемпфирующие составы (вибропласт, битопласт) для подавления резонанса металла и шумопоглощающие покрытия (сплэн, маделин) для гашения воздушных шумов.

Этапы работ

Подготовка поверхности:

• Полная разборка салона: демонтаж сидений, пластиковых накладок, коврового покрытия, обшивки дверей и потолка.
• Тщательная очистка: удаление грязи, пыли, влаги и следов старой изоляции. Обезжиривание металлических поверхностей.

Наклейка вибродемпфера:

• Прогрейте материал феном для лучшей адгезии (особенно в холод).
• Начинайте с крупных панелей (пол, крыша, двери), плотно прикатывая материал валиком.
• Закрывайте не менее 60-70% площади металла, уделяя внимание центрам панелей.
• На сложных рельефах используйте небольшие куски встык.

Монтаж шумопоглотителя:

1. Уложите материал поверх вибродемпфера сплошным слоем.
2. Избегайте перекрытия технологических отверстий (крепления, проводка).
3. В зонах контакта с горячими элементами (глушитель под полом) применяйте термостойкие изоляторы.
4. На стыках делайте нахлест 1-2 см и проклеивайте скотчем.

Особые зоны внимания:

Зона	Рекомендуемые материалы	Примечание
Двери	Вибродемпфер + шумопоглотитель	Обязательно обработать внешнюю металлическую дверную карту
Потолок	Облегченный вибродемпфер + тонкий шумопоглотитель	Учитывайте вес, чтобы обшивка не провисала
Перегородка с двигателем	Вибродемпфер + термошумоизоляция	Критично для подавления шума мотора
Колесные арки	Вибродемпфер + плотный шумопоглотитель	Защита от дорожного гула и гравия

Обратная сборка: Аккуратно установите снятые элементы, следя за целостностью изоляционного слоя. Проверьте работу всех механизмов (ручник, педали, замки) до фиксации обшивки. Используйте новые пластиковые клипсы вместо сломанных.

Сборка самодельной панели приборов с вольтметром

Подготовьте основу для будущей панели: вырежьте пластину из прочного пластика, текстолита или тонкого металла, точно повторяющую форму штатного места. Тщательно разметьте позиции для устанавливаемых элементов с учетом их габаритов и удобства подключения проводки. Обязательно предусмотрите технологические отверстия для крепления панели к кузову автомобиля.

Основными компонентами станут вольтметр для контроля напряжения бортовой сети, контрольные лампы (давление масла, зарядка АКБ), а также индикаторы поворотов и дальнего света. Дополнительно можно интегрировать USB-порты для зарядки устройств или цифровой термометр. Убедитесь, что все элементы совместимы с напряжением 12В и имеют устойчивые корпуса к вибрациям.

Порядок сборки и подключения

1. Закрепите вольтметр и индикаторы на панели, используя штатные крепления или термоклей
2. Проложите экранированные провода сечением не менее 0.75 мм² согласно схеме:
   • Вольтметр: Плюс – через предохранитель к замку зажигания, минус – на массу кузова
   • Контрольные лампы: Подключите параллельно штатным датчикам через диоды-развязки
   • USB-порты: Напрямую к аккумулятору с отдельным предохранителем 5А
3. Сгруппируйте провода в жгуты и зафиксируйте стяжками
4. Установите панель на штатное место, проверьте отсутствие пережатых проводов

Компонент	Рекомендуемые параметры	Особенности монтажа
Цифровой вольтметр	Диапазон 8-16В, подсветка	Требует стабильного +12V при включенном зажигании
Светодиодные индикаторы	Диаметр 5-10мм, 12V	Обязательная установка токоограничивающих резисторов
Клеммные колодки	Шаг 5.08 мм	Используйте для объединения цепей массы

Разводка подсветки ног RGB-лентой водителя

Определите зону монтажа: рулевая колонка, нижняя часть торпедо или пространство под сиденьем. Обезжирьте поверхности спиртовым раствором, снимите защитный слой с 3М-скотча ленты. Уложите светодиодную полосу без перегибов, избегая мест нагрева и подвижных элементов педального узла.

Проложите провода питания в гофре вдоль штатной проводки. Используйте пластиковые хомуты для фиксации к кузовным элементам. Выведите кабели к блоку управления через технологические отверстия в бардачке или под обшивкой центрального тоннеля. Обязательно установите предохранитель (5А) на +12В линию.

Схема подключения компонентов

Элемент	Точка подключения
RGB-контроллер	Прикуриватель или отдельный тумблер
Черный провод (GND)	Болт кузова около рулевой рейки
Красный провод (+12V)	Клемма ACC на замке зажигания
RGB-выходы	Цветные каналы ленты (R/G/B)

Критические нюансы:

• Используйте влагозащищенную ленту IP65/IP67
• Проверьте отсутствие пережатия проводов при полном повороте руля
• Заизолируйте скрутки термоусадкой + герметиком

После монтажа протестируйте все режимы контроллера при работающем двигателе. Отрегулируйте яркость до комфортного уровня – свет не должен слепить или отражаться в лобовом стекле. Фиксируйте провода с запасом 5-7 см на вибрацию.

Монтаж подогрева сидений от сети 12В

Подготовьте необходимые комплектующие: нагревательные элементы (в виде чехлов или вшитые), терморегулятор, проводку сечением 1,5-2 мм², предохранитель на 15А, клеммы и изоляцию. Снимите сиденья с крепежных болтов для удобства работы, отсоединив разъемы подушек безопасности при их наличии.

Аккуратно снимите обивку сиденья, отогнув фиксаторы или разрезав стежки. Распределите нагревательные элементы равномерно по спинке и подушке, избегая мест расположения механизмов регулировки. Закрепите их двусторонним текстильным скотчем, исключая смещения и перегибы при эксплуатации.

Электрическая часть и сборка

Пропустите провода через технологические отверстия в каркасе сиденья, защитив их гофротрубкой. Подключите:

• Нагреватели параллельно к терморегулятору
• Питание регулятора (+12В) через предохранитель к АКБ
• Массу на кузовной болт

Выведите проводку под ковровым покрытием к месту установки регулятора (торпедо или центральный тоннель). Протестируйте систему мультиметром на короткое замыкание перед подключением к аккумулятору. Убедившись в корректной работе, зафиксируйте обивку сиденья пластиковыми хомутами или новыми стежками.

Параметр	Рекомендация
Потребляемый ток	Не более 8А на сиденье
Температура нагрева	40-45°C (регулируемая)
Время монтажа	2-3 часа на сиденье

Важно: При установке чехлов с подогревом не допускайте пережатия проводов металлическими элементами каркаса. Регулярно проверяйте контакты в зонах подвижных соединений спинки сиденья для предотвращения обрыва цепи.

Замена ручки КПП на укороченную спортивную

Замена стандартной ручки переключения передач на укороченную спортивную модель – популярное решение среди владельцев Газелей, стремящихся улучшить эргономику и повысить остроту ощущений от вождения. Основная цель – сократить ход рычага между передачами, что ускоряет переключения и придает более "спортивный" характер управлению трансмиссией.

Такая модификация положительно влияет на точность включения передач и снижает утомляемость водителя при длительных поездках. Укороченная ручка визуально обновляет интерьер и требует относительно простых манипуляций, доступных для самостоятельного выполнения.

Порядок установки и ключевые особенности

Процесс замены начинается с демонтажа старой ручки. Аккуратно снимите декоративный кожух, поддев его отверткой с широким лезвием. Открутите фиксирующую гайку или винт в основании ручки, после чего снимите ее с шарового шарнира штока КПП резким вертикальным движением вверх.

Необходимые инструменты и материалы:

• Укороченная спортивная ручка КПП (убедитесь в совместимости с механизмом Газели)
• Набор рожковых ключей или головок
• Плоская отвертка для кожуха
• Фиксатор резьбы (Loctite 243)
• Силиконовая смазка для шарнира

При установке новой ручки:

1. Обработайте шаровой шарнир штока КПП тонким слоем силиконовой смазки
2. Наденьте ручку на шарнир, приложив усилие вниз до характерного щелчка
3. Затяните фиксирующий крепеж с рекомендованным моментом (обычно 25-30 Нм)
4. Нанесите фиксатор резьбы на резьбовое соединение перед окончательной затяжкой
5. Проверьте свободный ход ручки во всех положениях и отсутствие вибраций

Параметр	Стандартная ручка	Укороченная спортивная
Высота от основания	18-20 см	10-12 см
Ход между передачами	Длинный, "размашистый"	Короткий, четкий
Вес	150-200 г (пластик)	300-500 г (металл)

Важно: после установки проверьте отсутствие помех при включении задней передачи и всех скоростей на прогретом двигателе. Избегайте моделей с экстремально коротким ходом – они могут увеличить нагрузку на синхронизаторы КПП Газели.

Качественная укороченная ручка из алюминиевого сплава не только улучшает тактильные ощущения, но и гасит вибрации благодаря увеличенному весу. Регулярно проверяйте надежность фиксации крепежа в первые 500 км пробега после установки.

Изготовление держателей планшетов в торпедо

Для создания держателя потребуется лист пластика толщиной 3-5 мм, термоклеевой пистолет, ножовка по металлу и наждачная бумага. Снимите декоративную накладку торпедо в зоне монтажа, чтобы сделать точные замеры посадочного места под планшет с учетом его чехла.

Перенесите контуры гаджета на пластик, добавив по краям припуски 2-3 см для креплений. Вырежьте основу лобзиком, обработайте торцы наждачкой. На тыльной стороне заготовки сформируйте бортики из термоклея высотой 1-1.5 см – они предотвратят соскальзывание устройства.

Варианты крепления к торпедо

• Липучки: Приклейте велкро лентой к пластику и торпедо для быстрого съёма
• Гибкие кронштейны: Используйте согнутые алюминиевые пластины с болтовой фиксацией
• Магнитные держатели: Встройте неодимовые магниты в основу и металлические пластины в торец планшета

Материал	Плюсы	Минусы
АБС-пластик	Легкая обработка, виброустойчивость	Деформируется при +70°С
Фанера 4 мм	Экологичность, ремонтопригодность	Требует пропитки от влаги

При установке избегайте перекрытия вентиляционных дефлекторов и органов управления. Для защиты от бликов предусмотрите козырек из темного оргстекла, закрепленный на мини-петлях. Проводку зарядки пустите через технологическое отверстие в торец держателя с фиксацией кабельной стяжкой.

Врезка дополнительных розеток прикуривателя

Определите места установки новых розеток, учитывая удобство доступа и отсутствие помех водителю. Идеальные зоны – центральная консоль, пространство под панелью приборов или задняя перегородка грузовой версии. Используйте только качественные розетки с защитой от короткого замыкания, рассчитанные на ток не менее 10-15А.

Подготовьте провод сечением 1.5-2.5 мм² (для длины до 3 метров) и предохранитель на 15-20А. Обязательно обесточьте бортовую сеть, сняв клемму с аккумулятора. Для подключения берите питание напрямую с плюсовой клеммы аккумулятора через реле или от штатной розетки, но только при малой мощности потребителей.

Пошаговый монтаж

1. Вырежьте отверстия под корпуса розеток дрелью с коронкой (стандартный диаметр – 32 мм).
2. Проложите кабель в гофротрубе, фиксируя стяжками вдали от подвижных элементов и нагревающихся деталей.
3. Подключите «плюс» через предохранитель (установленный возле АКБ), «минус» – к кузовному болту на очищенном от краски участке.
4. Загерметизируйте соединения термоусадкой и изолентой, установите розетки в посадочные места.

Критические ошибки:

• Соединение "скруткой" без пайки или обжима – приводит к окислению и потере контакта.
• Прокладка проводов через дверные проёмы без дополнительной защиты – риск перетирания изоляции.
• Подключение мощных устройств (холодильник, компрессор) без отдельного реле – перегрузка штатной проводки.

Цель использования	Рекомендуемое сечение провода	Тип предохранителя
Зарядка гаджетов	1.5 мм²	10А
Портативный холодильник	2.5 мм²	15-20А
Инвертор 300-500Вт	4 мм²	30-40А

Переделка воздушного фильтра на "нулевик"

Замена штатного воздушного фильтра Газели на "нулевик" – популярное решение для улучшения воздухопритока. Такой тюнинг основан на установке фильтра нулевого сопротивления, который обеспечивает меньшее сопротивление входящему воздушному потоку по сравнению с бумажными аналогами.

Ключевое преимущество "нулевика" – потенциальное увеличение мощности двигателя на 3-7% за счет оптимизации наполнения цилиндров. Однако для достижения результата требуется комплексный подход: монтаж должен сопровождаться доработкой впускного тракта и корректировкой топливной карты, иначе эффект будет минимальным.

Этапы установки и особенности

Критические моменты при монтаже:

• Демонтаж заводского корпуса фильтра с сохранением штатных креплений
• Изготовление переходника для интеграции "нулевика" во впускной патрубок
• Герметизация соединений для исключения подсоса нефильтрованного воздуха

Важно: "Нулевик" требует регулярного обслуживания – чистки каждые 5 тыс. км с использованием специальных растворов. Пренебрежение уходом приводит к резкому падению фильтрующей способности.

Параметр	Штатный фильтр	"Нулевик"
Сопротивление потоку	Высокое	Низкое
Ресурс	15-20 тыс. км	Бессрочный (при обслуживании)
Фильтрация	99%	95-98%

Для нивелирования недостаточной фильтрации рекомендуется установка дополнительного маслоотделителя в систему вентиляции картера. Это предотвратит попадание абразивных частиц в цилиндропоршневую группу.

Замена выпускного коллектора на 4-2-1 на Газели

Замена штатного выпускного коллектора на конструкцию типа "4-2-1" является одним из эффективных способов улучшить характеристики двигателя ЗМЗ-406/409/405, часто устанавливаемого на Газели. Основная цель такой замены – оптимизировать процесс выпуска отработавших газов. Коллектор 4-2-1 специально разработан для лучшей продувки цилиндров, особенно в диапазоне низких и средних оборотов, что критически важно для коммерческого транспорта, часто работающего под нагрузкой.

Установка "паука" 4-2-1 на Газель – задача технически сложная из-за ограниченного пространства в моторном отсеке. Требуется тщательный подбор конкретной модели коллектора, подходящей именно для вашей модификации двигателя и кузова (бортовая, фургон, "фермер"). Монтаж часто сопряжен с необходимостью доработки или замены элементов выхлопной системы далее по тракту, а также может потребовать вмешательства в элементы охлаждения или крепления.

Преимущества коллектора 4-2-1

• Рост крутящего момента: Наиболее значимый эффект – прибавка крутящего момента, особенно ощутимая в диапазоне 1500-3500 об/мин. Это напрямую влияет на тяговитость и динамику разгона с места и на обгонах.
• Улучшенная продувка цилиндров: Оптимальное объединение выхлопных импульсов от разных цилиндров снижает противодавление в выпускном тракте, способствуя более полному очищению цилиндра от отработавших газов.
• Повышение КПД двигателя: Лучшая продувка и снижение насосных потерь ведут к небольшому росту мощности и, потенциально, к небольшому снижению расхода топлива при спокойной езде.
• Снижение температуры: Качественные тюнинговые коллекторы из нержавеющей стали или специальных сплавов лучше рассеивают тепло, снижая тепловую нагрузку на моторный отсек.

Этапы замены коллектора

1. Подготовка: Дайте двигателю полностью остыть. Поднимите капот, обеспечьте хороший доступ к моторному отсеку. Приготовьте необходимые инструменты (ключи, головки, удлинители, WD-40) и новый коллектор в сборе с прокладками.
2. Демонтаж старого коллектора: Отсоедините клемму "-" аккумулятора. Снимите защитный кожух (если есть). Отсоедините приемную трубу глушителя от штатного коллектора (гайки часто прикипают). Открутите крепежные гайки/болты, удерживающие коллектор на головке блока цилиндров. Снимите старый коллектор и старую прокладку.
3. Подготовка посадочной поверхности: Тщательно очистите фланец головки блока цилиндров от остатков старой прокладки и нагара. Убедитесь в отсутствии неровностей или задиров.
4. Установка нового коллектора 4-2-1: Установите новую термостойкую прокладку. Аккуратно подведите коллектор 4-2-1 к головке блока, соблюдая ориентацию труб. Наживите крепежные болты/шпильки. Затяните крепеж в рекомендованной производителем последовательности (обычно от центра к краям) и с правильным моментом затяжки. Подсоедините приемную трубу глушителя к выходу коллектора 4-2-1 (может потребоваться переходник или доработка трубы).
5. Проверка: Визуально убедитесь, что коллектор ни во что не упирается, особенно при возможных вибрациях. Подсоедините клемму аккумулятора. Запустите двигатель и внимательно прислушайтесь на предмет посторонних стуков. Проверьте герметичность соединений (коллектор-ГБЦ, коллектор-приемная труба) на слух и на ощупь (осторожно, горячо!) на предмет утечек выхлопных газов. Прокатитесь, оцените изменения в динамике.

Сравнение коллекторов

Параметр	Штатный коллектор	Коллектор 4-2-1
Конструкция	Все 4 трубы быстро объединяются в одну	4 трубы сначала объединяются в 2 пары, затем в одну общую
Материал	Чугун или тонкостенная сталь	Толстостенная нержавеющая сталь или специальные сплавы
Влияние на характеристики	Оптимизирован под нормы токсичности и стоимость, не для производительности	Увеличение крутящего момента на "низах" и "середине"
Сложность установки	Простая, штатное место	Сложная, требует точного подбора модели, часто необходимы доработки

Важно помнить, что максимальный эффект от коллектора 4-2-1 проявляется после комплексного подхода. Крайне желательна последующая установка прямоточной резонатора и глушителя для снижения обратного давления на высоких оборотах, а также качественная прошивка ЭБУ (чип-тюнинг). Прошивка адаптирует топливные карты и углы зажигания под изменившийся характер выхлопа, раскрывая потенциал модернизации и обеспечивая стабильную работу двигателя.

При выборе коллектора 4-2-1 для Газели отдавайте предпочтение проверенным производителям, специализирующимся именно на автомобилях ГАЗ. Качественно изготовленный коллектор из хорошего сплава прослужит долго, в то время как дешевые аналоги могут быстро прогореть или треснуть. Для автомобилей, постоянно работающих с полной нагрузкой, этот вид тюнинга является одним из наиболее оправданных с практической точки зрения.

Установка прямотока своими руками: подбор глушителя

Правильный выбор глушителя-прямотока для Газели – ключевой этап, определяющий не только звук, но и ресурс системы, юридическую легальность и влияние на двигатель. Основной критерий – внутреннее устройство: ищите банку с минимальным количеством перегородок или перфорированной трубой, проходящей напрямую через корпус, без сложных лабиринтов и камер. Отдайте предпочтение нержавеющей стали (AISI 304/409) – она долговечнее обычной черной или алюминизированной, особенно в условиях российской зимы.

Строго соблюдайте геометрию: измерьте диаметр штатной выхлопной трубы Газели (обычно 50-52 мм) и длину/форму участка от резонатора до вывода. Готовый прямоток должен иметь аналогичный посадочный диаметр и совпадать по габаритам с оригиналом, иначе неизбежны проблемы с креплением и задеванием элементов шасси. Учитывайте тип кузова (бортовая, фургон, Соболь) – расположение выхлопной системы может отличаться.

Критерии выбора и важные нюансы

При подборе обращайте внимание на следующие аспекты:

• Звук: Однокамерные модели дают агрессивный, громкий рёв (риск превышения норм шума), двухкамерные или с частичным наполнителем – более низкий, "спортивный" бас. Прослушайте видеообзоры конкретных моделей на Газель.
• Крепления: Убедитесь, что проушины или хомуты на банке совпадают со штатными точками подвеса на раме автомобиля. Самодельные кронштейны увеличат сложность монтажа.
• Конструкция патрубков: Входной/выходной патрубки должны иметь достаточный вылет (минимум 5-7 см) для надежной сварки или соединения хомутом. Оптимально – готовый комплект с подходящими углами изгиба.

Важно: Установка классического "глухого" прямотока почти гарантированно приведет к превышению допустимого уровня шума (до 96 дБ для Газели) по ГОСТ Р 52231-2004. Это чревато штрафами и проблемами при техосмотре. Рассмотрите варианты:

1. Умеренные модели: Глушители с небольшим демпфирующим наполнителем (базальтовая вата) или частичной перегородкой.
2. Разборные банки: Позволяют регулировать громкость путем изменения количества/плотности набивки в съемном элементе.
3. Клапанные системы: Специальные заслонки, управляемые из салона, для переключения между "тихим" и "громким" режимом (самый дорогой и сложный вариант).

Параметр	Рекомендация для Газели	Риск при несоответствии
Диаметр трубы	50-52 мм (как штатная система)	Потеря тяги на низах, "захлебывание" мотора
Материал корпуса	Нержавеющая сталь AISI 304/409	Коррозия, прогорание за 1-2 сезона
Длина / Форма	Точное соответствие штатному глушителю	Проблемы с креплением, вибрации, контакт с рамой/топливными магистралями
Уровень шума	Модель с наполнителем или частичной перегородкой	Штрафы, отказ в ТО, дискомфорт в дальних поездках

Проверка перед покупкой: Визуально оцените качество сварных швов – они должны быть ровными, без пропусков. Встряхните глушитель – посторонние звуки (болтающиеся элементы) недопустимы. Уточните толщину металла корпуса – менее 1.5 мм быстро прогорит. Помните: дешевые безымянные модели часто не соответствуют заявленным характеристикам и быстро выходят из строя.

Чип-тюнинг ЭБУ своими силами: ПО и адаптеры

Для самостоятельного чип-тюнинга ЭБУ Газели потребуется специализированное программное обеспечение, способное считывать, редактировать и записывать прошивку контроллера. Ключевая задача – корректно подобрать софт, совместимый с конкретной моделью блока управления (часто встречаются Bosch M1.5.4, Январь 5.1, Ителма).

Обязательным оборудованием являются диагностические адаптеры, обеспечивающие физическое подключение к разъёму OBD-II автомобиля. Без них взаимодействие с ЭБУ невозможно. От выбора адаптера и ПО напрямую зависит не только результат тюнинга, но и риск выхода контроллера из строя при ошибках.

Ключевые инструменты для работы

Программное обеспечение:

• Коммуникационные программы: ChipLoader, Combiloader, Openbox – для чтения/записи прошивки через адаптер.
• Редакторы прошивок: ChipTuningPro, TunerPro (с готовыми XDF-шаблонами под Газель) – для изменения параметров топливных карт, угла опережения зажигания, отсечек оборотов.
• Утилиты для работы с памятью: WinOLS (профессиональный, но платный), EVC – для расшифровки и тонкой настройки бинарных файлов прошивки.

Адаптеры и оборудование:

Тип адаптера	Примеры моделей	Особенности для Газели
K-Line адаптеры	K-Line USB, VAG K+Can Commander	Поддерживают большинство старых ЭБУ (Январь 5.1, Bosch M1.5.4). Требуют ручного переключения питания (12V/5V).
OBD-II сканеры	ELM327 (китайские аналоги), Scanmatic Pro	Работают с новыми контроллерами (Ителма). Важно проверять совместимость ПО с конкретной прошивкой.
Прямые программаторы	ПАК-загрузчик, MPPS	Используются при сбоях стандартной прошивки через OBD. Требуют разборки ЭБУ и пайки к чипу памяти.

Порядок действий: После установки ПО и драйверов адаптера подключите устройство к диагностическому разъёму Газели. Запустите софт для чтения прошивки (например, ChipLoader), сохраните оригинальный файл ЭБУ на ПК – это критично для отката изменений. Откройте сохранённую прошивку в редакторе (TunerPro), внесите коррективы в калибровки, сохраните модифицированный файл. Загрузите новую прошивку в блок управления через коммуникационную программу, предварительно проверив контрольные суммы.

Важно: Даже незначительные ошибки в настройках могут привести к детонации, повышенному расходу топлива или повреждению двигателя. Всегда тестируйте изменения на стенде или в безопасных условиях, имея под рукой оригинальную прошивку для восстановления.

Модернизация охлаждения: термостат и вентилятор

Штатная система охлаждения Газели часто работает на пределе, особенно при повышенных нагрузках или в жару. Установка термостата с пониженной температурой открытия (78-82°C вместо стандартных 87°C) обеспечивает более раннее включение циркуляции антифриза через радиатор. Это предотвращает закипание ОЖ и снижает риск деформации ГБЦ.

Параллельно рекомендуется заменить заводской вентилятор на усиленный вариант. Электрические аналоги с увеличенным количеством лопастей (11-13 вместо 8) или многорядные модели создают больший воздушный поток. Ключевой параметр – производительность, которая должна составлять минимум 2500 м³/ч для уверенного охлаждения в пробках.

Критерии выбора компонентов

• Термостат: Точность срабатывания (±2°C), наличие двойного клапана, совместимость с патрубками Газели.
• Вентилятор: Потребляемый ток (не более 25А), влагозащищенный корпус, шумность до 85 дБ.
• Дополнительно: Установка датчика включения на 92-95°C и реле на 30-40А для защиты проводки.

Компонент	Параметр	Рекомендуемое значение
Термостат	Температура открытия	78-82°C
	Материал седла	Латунь/керамика
Вентилятор	Производительность	≥ 2500 м³/ч
	Диаметр	400-420 мм

При монтаже обязательно удалите воздушные пробки через расширительный бачок после заполнения системы. Проверьте герметичность соединений под давлением 1.2-1.5 бар. Для контроля эффективности используйте OBD-сканер: температура ОЖ в движении не должна превышать 95°C, на холостом ходу – 100°C.

Замена пружин подвески на усиленные

Установка усиленных пружин – ключевой этап тюнинга подвески Газели, направленный на повышение грузоподъемности и устойчивости. Стандартные элементы часто не справляются с постоянными перегрузками, что приводит к "проседанию" кузова, ускоренному износу деталей и ухудшению управляемости. Усиленные аналоги компенсируют эти недостатки за счет увеличенного количества витков, большего сечения прутка и применения высокопрочных сталей.

Главная цель замены – обеспечить постоянный безопасный клиренс даже при максимальной загрузке. Это критически важно для коммерческого транспорта, регулярно перевозящего тяжелые грузы. Дополнительный плюс – снижение риска "пробоя" подвески на неровностях и более предсказуемое поведение автомобиля в поворотах.

Порядок работ и ключевые нюансы

Для самостоятельной замены потребуются:

• Новые усиленные пружины (обязательно проверьте маркировку и соответствие модели Газели);
• Домкрат, страховочные подставки ("козлы"), набор гаечных ключей;
• Специальные стяжки для пружин (опасно работать без них!);
• Проникающая смазка WD-40 для закисших болтов.

Этапы замены:

1. Зафиксируйте автомобиль на ровной площадке ручным тормозом и противооткатными упорами. Поднимите нужную часть кузова домкратом, установите подставки под лонжероны рамы.
2. Снимите колесо. Обработайте резьбовые соединения верхнего крепления амортизатора и нижних рычагов смазкой.
3. Стяжками сожмите старую пружину до полного разгружения (иначе она "выстрелит" при демонтаже). Открутите гайку штока амортизатора в подкапотном пространстве/салоне.
4. Отсоедините нижнее крепление амортизатора от рычага. Аккуратно отведите стойку в сторону, освобождая доступ к пружине.
5. Плавно ослабьте стяжки, извлеките старую пружину. Установите новую усиленную пружину строго по посадочным чашкам, предварительно сжав ее стяжками.
6. Соберите узел в обратной последовательности, затягивая болты динамометрическим ключом с усилием, указанным в руководстве Газели.

Важные моменты:

• Всегда меняйте пружины попарно на одной оси (обе передние/обе задние) для равномерности характеристик.
• Проверьте состояние сайлент-блоков рычагов, опорных подшипников и амортизаторов – их износ сведет на нет эффект от новых пружин.
• После установки обязательно сделайте развал-схождение. Усиленные пружины меняют геометрию подвески.

Сравнение характеристик:

Параметр	Стандартная пружина	Усиленная пружина
Диаметр прутка	13-14 мм	15-17 мм
Количество рабочих витков	6-7	8-9
Макс. рекомендуемая нагрузка на ось	до 1400 кг	до 1800 кг
Жесткость	Низкая/Средняя	Высокая

Установка амортизаторов с регулируемой жесткостью на Газель

Подготовка начинается с демонтажа штатных амортизаторов: поднимите автомобиль на подъемнике, снимите колеса и открутите крепления снизу и сверху. Очистите посадочные места от грязи и обработайте резьбовые соединения проникающей смазкой для облегчения будущего обслуживания. Проверьте состояние сайлентблоков рычагов и пружин – при их износе замена амортизаторов не даст ожидаемого эффекта.

Новые регулируемые стойки устанавливайте строго попарно на одну ось, предварительно выставив идентичные настройки жесткости согласно инструкции производителя (обычно среднее положение). Фиксируйте верхние и нижние кронштейны без перекосов, используя штатные проставки при необходимости. Затяжку болтов проводите в момент, когда автомобиль стоит на колесах под нагрузкой – это исключит повреждение втулок при работе подвески.

Особенности настройки и эксплуатации

Регуляторы жесткости располагаются на корпусе стойки либо выводятся гибкими тросиками в колесную арку для доступа без демонтажа. Для эксплуатации в разных условиях руководствуйтесь базовыми принципами:

• Город/трасса: минимальная жесткость – комфорт на неровностях
• Груженый автомобиль: +2-3 деления от базового уровня
• Бездорожье: средние значения для баланса стабильности и хода подвески
• Спортивная езда: максимум для снижения кренов (ухудшает комфорт)

Проверяйте равномерность регулировки правого и левого амортизатора после сезонной смены режимов. Избегайте крайних положений при перевозке тяжелых грузов – это провоцирует ускоренный износ штоков. Течь масла или самопроизвольное изменение настроек сигнализируют о необходимости замены стойки.

Тип покрытия	Рекомендуемая жесткость	Эффект
Разбитый асфальт	1-2 деления	Поглощение вибраций
Гравий/грунт	3-4 деления	Контроль отбоя
Скоростной шоссе	5-6 делений	Стабилизация кренов

После установки обязательна проверка углов развала-схождения. Регулируемые амортизаторы меняют клиренс и кинематику подвески – игнорирование этой процедуры приводит к ускоренному износу шин. Для тестирования настроек используйте участки дороги с характерными неровностями, последовательно корректируя параметры на стоянке.

Добавление резиновых отбойников в заднюю подвеску

Основная задача резиновых отбойников – предотвращение контакта металлических элементов подвески при максимальном сжатии рессор во время движения по неровностям или при загрузке автомобиля. Они смягчают удар, защищая рессоры, кронштейны крепления и раму от деформации и преждевременного разрушения.

Установка дополнительных отбойников особенно актуальна для регулярно нагружаемых Газелей или машин с укороченными рессорами после тюнинга. Это простой способ увеличить ресурс узлов подвески и снизить уровень шумов при пробое.

Порядок монтажа

Для работы потребуется:

• Пара новых резиновых отбойников (оригинальные или усиленные)
• Домкрат и страховочные подставки
• Головки на 13-17 мм, трещотка
• Металлическая щетка и WD-40

Этапы установки:

1. Зафиксируйте автомобиль на ровной площадке ручным тормозом и противооткатными упорами.
2. Ослабьте гайки крепления задних колес, затем поднимите кузов домкратом и установите на подставки.
3. Снимите колеса для доступа к рессорам.
4. Очистите площадку на раме над рессорой от грязи и ржавчины металлической щеткой.
5. Приложите отбойник к раме, совместив монтажные отверстия с резьбовыми шпильками (или просверлите новые по шаблону).
6. Зафиксируйте отбойник штатными гайками или болтами (в зависимости от модели), обработав резьбу графитной смазкой.
7. Повторите операцию для второго отбойника на противоположной стороне.

Важно: Зазор между отбойником и рессорой в статичном положении должен составлять 30-50 мм. При меньшем расстоянии подберите отбойники меньшей высоты во избежание постоянного контакта.

Тип отбойника	Материал	Особенности
Стандартный (ГАЗ)	Резина	Оригинальная геометрия, средний ресурс
Усиленный	Полиуретан	Повышенная износостойкость, жёстче гасит удары

Замена штанг стабилизатора на регулируемые

Штатные штанги стабилизатора поперечной устойчивости Газели имеют фиксированную длину, что ограничивает возможности регулировки развала колес при изменении клиренса. Регулируемые аналоги решают эту проблему, позволяя точно настраивать геометрию подвески после лифта или при установке нестандартных компонентов.

Их конструкция включает резьбовые наконечники с шаровыми или полиуретановыми шарнирами, вращением которых изменяется общая длина тяги. Это предотвращает преждевременный износ сайлентблоков, шин и элементов рулевого управления, вызванный некорректными углами установки колес.

Этапы замены

1. Подготовка: Зафиксируйте автомобиль на ровной площадке противооткатными упорами, поднимите передок домкратом и снимите колеса.
2. Демонтаж старых штанг: Открутите гайки крепления штанг к стойкам стабилизатора и рычагам подвески. Используйте проникающую смазку при закисших соединениях.
3. Установка регулируемых тяг:
   • Приложите новую штангу к точкам крепления
   • Предварительно выставите длину, близкую к штатной (ориентируйтесь по старой детали)
   • Затяните крепежные гайки с моментом 50-70 Н∙м

Регулировка длины: После монтажа всех компонентов выполните развал-схождение на СТО. Техник определит оптимальную длину штанг, после чего потребуется:

1. Ослабить контргайки на резьбовых частях тяг
2. Вращением муфты выставить длину по данным стенда
3. Надежно зафиксировать положение контргайками

Параметр	Штатные штанги	Регулируемые аналоги
Коррекция развала	Невозможна	До ±3°
Ресурс шарниров	30-40 тыс. км	60-80 тыс. км
Совместимость с лифтом	Нет	До 5 см

Критически важно: Запрещается эксплуатация автомобиля без последующей регулировки сход-развала – это приведет к ускоренному износу резины и ухудшению управляемости. Проверяйте затяжку гаек каждые 5 000 км пробега.

Разварка дисков: расчет и сварка ободьев

Основная цель разварки – увеличение ширины колесной базы для улучшения устойчивости и экстерьера. Процесс требует точного расчета параметров вставки между половинками диска. Ключевые величины: желаемая итоговая ширина, диаметр ступицы, вылет (ET), и параметры исходного диска. Ошибки в вычислениях приведут к дисбалансу, трению о элементы подвески или разрушению конструкции.

Используйте формулу для определения ширины вставки (L): L = W_итог - (W₁ + W₂), где W_итог – целевая ширина, W₁ и W₂ – ширина внешней и внутренней частей диска после распила. Учитывайте смещение вылета: ET_новый = ET_исх - (L / 2). Для Газели критично сохранить ET в пределах 35-70 мм, иначе возможен контакт с тормозными механизмами или арок.

Технология сварки и этапы сборки

Работы выполняются в строгой последовательности:

1. Подготовка дисков: Демонтаж покрышек, тщательная очистка ободьев от грязи и коррозии. Маркировка точек распила мелом по периметру стыковочного борта.
2. Распил: Использование болгарки с алмазным диском для разделения диска на две симметричные части. Точность реза – не менее 1 мм по всей окружности.
3. Подгонка вставки: Изготовление кольца из листовой стали толщиной 3-5 мм. Ширина кольца (L) берется из расчетов, внутренний диаметр равен диаметру зоны распила диска. Торцы зачищаются до металлического блеска.
4. Фиксация: Сборка "бутерброда" (внешняя часть + вставка + внутренняя часть) в кондукторе или на ровной плите. Прихватка сваркой в 4-8 точках с равным шагом для предотвращения деформации.
5. Сварка швов: Проварка сплошным швом по внутреннему и внешнему контуру вставки. Обязательно используется аргонодуговая сварка (TIG) для алюминиевых дисков или полуавтомат MIG/MAG – для стальных. Шов зачищается заподлицо.
6. Контроль геометрии: Проверка соосности на стенде, устранение перекосов правкой. Тест на герметичность (для бескамерных шин) мыльным раствором под давлением 4-5 бар.

Критические ошибки: Нарушение центровки частей при сварке, применение обычной электродуговой сварки для алюминия (ведет к пористости шва), игнорирование балансировки. После сборки диск обязательно балансируется с учетом веса вставки и швов.

Установка гидравлического ручника вместо механического

Замена штатного тросового ручника на гидравлический существенно повышает эффективность торможения, особенно для загруженных Газелей. Основное преимущество – равномерное распределение усилия на задние колодки без необходимости частых регулировок, характерных для механических систем.

Ключевым элементом модернизации является интеграция гидравлического ручника в штатную тормозную магистраль. Потребуется демонтировать тросы, рычаг салона и установить гидравлический "ручник" от внедорожников (например, УАЗ Патриот) или специализированные комплекты с суппортами, поддерживающими отдельные гидролинии.

Порядок работ

1. Подготовка компонентов:
   • Гидравлический ручной тормоз с тягой
   • Расширительный бачок и трубки высокого давления
   • Задние суппорты с функцией ручника (либо адаптеры для штатных)
2. Демонтаж старой системы:
   • Снять центральный рычаг и тросы привода
   • Отсоединить механические тяги от задних тормозных механизмов
3. Монтаж гидравлики:
   • Установить новый рычаг в салоне (в штатное место или через кронштейн)
   • Проложить магистрали параллельно основным тормозным трубкам
   • Подключить суппорты через тройники к новой линии
4. Заправка и прокачка:
   • Заполнить систему тормозной жидкостью DOT-4
   • Удалить воздух через штуцеры на суппортах

Критические нюансы: Обязательна установка независимого контура ручника – его соединение с основной тормозной системой недопустимо. После монтажа проверьте герметичность соединений под давлением 50-60 атм и отрегулируйте ход рычага (норма – 4-6 щелчков до блокировки колес).

Параметр	Механический ручник	Гидравлический ручник
Реакция на просадку кузова	Требует регулировки	Автоматическая компенсация
Усилие на рычаге	Высокое (40-50 кг)	Низкое (15-20 кг)
Сопротивление влаге	Коррозия тросов	Стабильная работа

Замена барабанных тормозов на дисковые с донора

Основная сложность заключается в подборе донорских узлов, совместимых с задней осью Газели. Оптимальным вариантом считаются ступицы, тормозные диски и суппорты от автомобилей ГАЗ Волга (31105 или Сайбер) либо УАЗ Патриот, так как их геометрия и крепежные отверстия максимально близки к заводским параметрам. Требуется тщательная сверка посадочных диаметров, количества шпилек и расстояний между креплениями суппортов.

Обязательный этап – модернизация тормозной магистрали: установка новых медных трубок, гибких шлангов повышенной прочности и корректировка длины. Потребуется замена главного тормозного цилиндра на агрегат с увеличенным диаметром поршня (от Волги или УАЗа), а также перепрошивка ABS (при наличии) для перераспределения давления между осями.

Ключевые этапы работ

1. Демонтаж барабанного механизма: снятие колес, ступиц, тормозных барабанов и срезание заводских кронштейнов крепления щитов
2. Подготовка донорских деталей: очистка суппортов, замена манжет, установка новых тормозных колодок и дисков
3. Монтаж ступиц от донора с запрессовкой новых подшипников и адаптеров суппортов
4. Прокладка тормозных линий: подключение суппортов, замена тройников, прокачка системы
5. Тест-драйв: проверка отсутствия биения, равномерности срабатывания тормозов и температуры дисков после серии остановок

Критические нюансы:

• Сварка – монтажные пластины под суппорты требуют ювелирного позиционирования и усиленных швов
• Зазоры – расстояние между диском и балкой должно превышать 3 мм для исключения контакта при деформации
• Ручной тормоз – интеграция штатного троса в дисковый механизм через переходные кронштейны

Комплектующие	Донор	Особенности
Ступицы	ГАЗ 31105	Требуют проточки посадочного места под подшипник Газели
Диски	УАЗ Патриот	Диаметр 308 мм, толщина 22 мм
Суппорты	ВАЗ 2110	С переделкой крепежных ушей

Прокладка второй массы для улучшения запуска

Проблема слабого контакта основного "минуса" между кузовом и двигателем – частый враг владельцев Газелей, особенно в морозы. Стартер не получает достаточного тока из-за окисления штатных точек крепления массы или их коррозии, что выливается в медленное прокручивание коленвала, щелчки реле и отказ запуска.

Прокладка отдельного мощного кабеля ("второй массы") напрямую от минусовой клеммы аккумулятора к блоку двигателя или корпусу стартера – радикальное решение. Это создает резервный путь для пускового тока, минуя проблемные штатные соединения через кузов, и гарантирует максимальную энергию для стартера.

Этапы прокладки второй массы своими руками

Необходимые материалы:

• Медный многожильный кабель сечением не менее 25 мм² (лучше 35-50 мм²)
• Медные обжимные наконечники под болт М8-М10
• Термоусадка или качественная изолента
• Коррозионностойкие болты, гайки, шайбы (оцинковка или нержавейка)

Порядок работ:

1. Отсоедините минусовую клемму АКБ. Обязательно для безопасности!
2. Подготовьте кабель: Отрежьте нужную длину (с запасом на изгибы). Обожмите наконечники на обоих концах, изолируйте соединения термоусадкой.
3. Крепление к двигателю: Найдите чистую неокрашенную металлическую точку на блоке цилиндров или корпусе стартера. Зачистите площадку до блеска, просверлите отверстие (если нужно), закрепите наконечник кабеля болтом.
4. Крепление к АКБ: Соедините второй конец кабеля с отрицательной клеммой аккумулятора. Используйте дополнительный болт или специальный удлинитель клеммы.
5. Прокладка кабеля: Закрепите кабель пластиковыми хомутами вдоль штатной проводки, избегая острых кромок, подвижных частей и горячих элементов (выпускной коллектор).
6. Проверка: Подключите АКБ, убедитесь в надежности всех соединений. Проверьте запуск двигателя.

Ключевые моменты безопасности и эффективности:

• Сечение кабеля: Чем толще – тем лучше токопроводность. Экономия здесь ухудшит результат.
• Качество контакта: Точки крепления должны быть зачищены до чистого металла. Плохой контакт сведет усилия на нет.
• Защита: Избегайте участков, где кабель может перетереться или расплавиться.
• Не заменяет ревизию штатной массы: "Вторая масса" – дополнение, а не замена. Проверьте и зачистите основные точки массы на кузове и двигателе.

Усиление фар дополнительным реле и проводкой

Штатная проводка Газели не рассчитана на повышенную нагрузку от модернизированных ламп, что приводит к просадке напряжения, снижению яркости и перегреву контактов подрулевого переключателя. Установка дополнительных реле с силовым кабелем решает эту проблему, направляя энергию напрямую от аккумулятора к фарам через короткий путь с минимальными потерями.

Процесс требует минимальных вложений: потребуются два автомобильных реле (30-40А), медный многожильный провод сечением 2,5-4 мм², колодки с изоляторами, термоусадка и ножевые предохранители на 15-20А. Важно выбирать компоненты с запасом мощности – это гарантирует стабильную работу при любых температурных режимах и предотвратит возгорание.

Пошаговая реализация

1. Подготовка компонентов:
   • Отрежьте 4 провода длиной от аккумулятора до фар (2 на фару)
   • Наденьте термоусадку на места будущих соединений
2. Сборка схемы:

   Контакт реле	Подключение
   85	Штатный "+" фары (управляющий сигнал)
   86	Кузов (масса)
   30	Аккумулятор через предохранитель
   87	Плюсовой контакт фары

3. Монтаж:
   • Закрепите реле на кузове в подкапотном пространстве
   • Проложите силовые кабели в гофре, избегая острых кромок
   • Штатную проводку фар используйте только для управления реле
4. Финишные работы:
   • Проверьте мультиметром отсутствие КЗ перед подключением
   • Зафиксируйте провода пластиковыми хомутами
   • Обработайте контакты токопроводящей смазкой

После активации схемы вы получите стабильные 13,8-14,2В на лампах вместо типичных 11-12В. Это повысит светоотдачу на 25-40% даже со штатными лампами, устранит мерцание на холостых оборотах и многократно снизит нагрузку на заводские цепи. Для ламп H4 рекомендуется дублировать реле на каждый контакт (дальний/ближний) с независимыми предохранителями.

Монтаж ксенона в противотуманные фары Газели

Подготовьте комплект ксенона с лампами H8/H11 (в зависимости от модели фар), контроллерами (балластами), крепежом и проводкой. Демонтируйте фары, предварительно отсоединив штатные разъемы питания и сняв защитные заглушки на задней части корпуса. Убедитесь в совпадении цоколей новых ламп с посадочными местами.

Аккуратно установите ксеноновые лампы, избегая касания колбы пальцами (используйте перчатки или салфетку). Герметизируйте точки ввода проводов через заглушки термостойким силиконом. Надежно зафиксируйте балласты в подкапотном пространстве – на удалении от движущихся деталей и источников тепла, используя двусторонний скотч или хомуты.

Схема подключения и проверка

Соедините компоненты по схеме: штатный разъем → контроллер → лампа. Изолируйте все контакты термоусадкой. Обязательно подключите массовый провод балласта к кузову. Перед сборкой проверьте работоспособность:

1. Запустите двигатель для стабилизации напряжения
2. Включите ПТФ через штатный переключатель
3. Убедитесь в равномерном свечении без мерцания

Типичные ошибки	Последствия
Плохой контакт массы	Нестабильная работа ламп
Пережатие проводов	Короткое замыкание
Отсутствие герметизации	Запотевание фары

Регулируйте световой пучок после установки на вертикальной поверхности. Направляйте свет ниже основного ближнего света, чтобы избежать ослепления встречных водителей в туман. Учитывайте, что ксенон требует времени для полного разогрева (2-3 секунды).

Подключение аварийной сигнализации через GSM

Для реализации GSM-сигнализации на Газель потребуется базовый комплект оборудования: GSM-модуль с SIM-картой, датчики (объема, удара, наклона), реле блокировки стартера и сирена. Модуль устанавливается в скрытом месте салона, подключается к бортовой сети через предохранитель 12V, а его выходные цепи коммутируются с штатной электропроводкой автомобиля.

Обязательно предусмотрите резервный источник питания – компактный аккумулятор, спрятанный рядом с GSM-блоком. Это гарантирует работу системы при отключении основной АКБ. Датчики размещаются в салоне и под капотом: микроволновый сенсор монтируется на потолок, датчик удара – на кузовной элемент рамы, датчик наклона – в моторном отсеке.

Этапы подключения и настройки

Коммутация реле блокировки:

• Найдите провод управления стартером (обычно толстый красный)
• Разрежьте его и подклюпите концы к нормально замкнутым контактам реле
• Катушку реле подсоедините к выходу GSM-модуля (OUT1)

Интеграция сирены:

1. Положительный провод сирены подключите через предохранитель к "+" АКБ
2. Отрицательный провод соедините с выходом GSM-модуля (OUT2)
3. Спрячьте сирену под крылом или за бампером

Функция	Телефонная команда
Активация охраны	#111*CODE#
Деактивация	#000*CODE#
GPS-трекинг	*222*CODE#
Блокировка двигателя	#911*CODE#

Важно: Все соединения изолируйте термоусадкой, провода прокладывайте в гофре. После монтажа протестируйте реакцию системы на все типы датчиков и проверьте время срабатывания SMS-оповещения. Для энергосбережения настройте в модуле режим "глубокого сна" с периодическим пробуждением для проверки сети.

Интеграция парктроников своими руками: распиновка

Распиновка – ключевой этап подключения парктроника к электросети Газели, требующий точного соответствия проводов их функциональному назначению. Ошибки при коммутации могут вывести систему из строя или спровоцировать короткое замыкание. Для работы потребуется мультиметр, схема подключения конкретной модели парктроника, изолента и инструмент для зачистки проводов.

Основные компоненты системы: блок управления (БУ), датчики, монитор/бипер и жгут проводов. Питание парктроника на Газели обычно берут от цепи фонаря заднего хода, чтобы активация происходила автоматически при включении передачи. Массу подключают к кузову в точке с хорошим контактом.

Стандартная распиновка проводов

Типовая маркировка жил в жгуте парктроника (цвета могут отличаться у разных производителей):

• Красный – постоянный +12V (подключается к предохранителю)
• Черный – масса (GND)
• Желтый/оранжевый – сигнальный провод для активации от лампы заднего хода
• Белый/серый – выход на зуммер
• Разноцветные пары (синий, зеленый и т.д.) – провода к датчикам (каждому соответствует свой цвет)

Распиновка разъема фонаря заднего хода Газель Бизнес (пример):

Контакт разъема	Назначение	Цвет провода
1	Масса	Черный
2	+12V при включении задней передачи	Коричневый
3	Габаритные огни	Синий

Для активации парктроника сигнальный провод (желтый/оранжевый) соединяют с контактом №2 разъема фонаря. Красный провод БУ подключают к предохранителю магнитолы или другому защищенному источнику +12V, черный – к контакту №1 или кузову. Провода датчиков коммутируют в БУ согласно схеме производителя с соблюдением нумерации (1-левый крайний, 2-левый средний и т.д.).

После соединения всех контактов проверьте работу системы: включите зажигание, активируйте заднюю передачу. Бипер должен издать короткий звуковой сигнал. Проведите тест-драйв с препятствием, контролируя реакцию датчиков и корректность индикации на дисплее.

Сборка автомагнитолы на базе Raspberry Pi

Подготовьте Raspberry Pi 4 (рекомендуется 2/4 ГБ ОЗУ), совместимый микро-SD карту (от 16 ГБ), USB-ЦАП для качественного звука (например, HiFiBerry DAC+), усилитель мощности 4х50 Вт, сенсорный экран 7-9 дюймов с разрешением 1024x600 и металлический корпус с радиатором. Дополнительно потребуются провода для подключения к штатной проводке Газели: ISO-разъемы, акустический кабель и разъемы OBD-II для считывания данных с CAN-шины при необходимости.

Установите на Raspberry Pi специализированную ОС для автомобильных медиасистем – OpenAuto Pro или Crankshaft. Настройте подключение к Wi-Fi/Bluetooth модулям Газели, откалибруйте сенсорный экран под углом установки в торпедо и активируйте автозапуск проигрывателя при подаче питания. Обязательно подключите управляющий провод (REM) усилителя к контакту GPIO платы для синхронного включения с магнитолой.

Ключевые этапы монтажа

• Интеграция со штатной проводкой: через ISO-адаптер подключите +12V (желтый), ACC (красный), GND (черный) к соответствуюшим проводам Газели. Синий провод (ANT REM) соедините с управлением антенны.
• Охлаждение: установите вентилятор 5V на GPIO или PWM-контроллер для предотвращения перегрева процессора в летний период.
• Звуковая часть: ЦАП подключите через USB, его линейные выходы (RCA) – к входам усилителя. Акустические провода от усилителя разведите к дверным динамикам, соблюдая фазировку.

Функция	Решение для Газели
Управление громкостью	Энкодер на GPIO + программная настройка в OpenAuto
Резервные камеры	USB-камера через GPIO-триггер задней передачи
Стабилизация питания	DC-DC преобразователь 12V→5V с защитой от скачков

Для кастомных функций используйте Python-скрипты: вывод данных OBD-II на экран (скорость, обороты), голосовое управление через Google Assistant или автоматическое затемнение экрана при включении фар. Закрепите корпус магнитолы в штатное посадочное место Газели с помощью 3D-печатных переходников или металлических кронштейнов, исключив дребезжание на бездорожье.

1. Тестирование: проверьте работу всех аудиозон, чувствительность микрофона hands-free и стабильность Wi-Fi соединения при вибрации.
2. Оптимизация: в настройках ОС ограничите фоновые процессы, установите таймеры сна для экономии аккумулятора.
3. Безопасность: настройте автоматическое монтирование зашифрованного раздела microSD для защиты личных данных.

Установка сабвуфера в нишу за сиденьем Газели

Определите подходящую модель сабвуфера, учитывая габариты ниши за вторым рядом сидений. Оптимальны компактные корпуса типа "Closed box" или готовые активные решения с интегрированным усилителем. Замерьте свободное пространство в высоту, ширину и глубину, оставив минимум 2 см для вентиляции и прокладки кабелей.

Подготовьте нишу: удалите посторонние предметы, протрите поверхность от пыли. Если металлический пол неровный, вырежьте подложку из фанеры толщиной 12-15 мм по контуру ниши для выравнивания. Закрепите ее саморезами с антикоррозийным покрытием, предварительно обработав древесину антисептиком.

Монтаж и подключение

1. Прокладка питания: протяните силовой кабель (сечение не менее 4-6 мм²) от аккумулятора через технологическое отверстие в моторном щите. Обязательно установите предохранитель (60-80А) в 30 см от "+" клеммы АКБ.
2. Размещение сабвуфера: установите корпус в нишу, проверив отсутствие перекосов. Для фиксации используйте:
   • Угловые кронштейны с резиновыми прокладками
   • Стяжные ремни через точки крепления сидений
   • Двусторонний скотч на вибропоглощающей основе
3. Электрические подключения:

   Кабель	Назначение	Цвет маркировки
   Силовой "+"	К усилителю/сабвуферу	Красный
   Силовой "-"	К кузову (точка заземления)	Черный
   REM	Управление включением	Синий
   RCA	Сигнал с магнитолы	Парный (белый/красный)

После монтажа проверьте отсутствие дребезжания корпуса на разных громкостях. Настройте частоту среза фильтра (80-100 Гц) и уровень усиления на головном устройстве или усилителе. Важно: избегайте касания динамиком металлических элементов кузова – это вызывает акустические искажения и вибрации.

Размещение динамиков в дверных картах

Установка акустики в дверные карты Газели требует тщательной подготовки поверхности. Очистите внутреннюю полость двери от пыли и влаги, обработайте металл антикоррозийным составом. Проложите вибро- и шумоизоляцию на внешний металлический лист – это предотвратит дребезжание и улучшит звучание.

Вырежьте в карте отверстие под динамик, используя шаблон из комплекта или изготовленный по размеру магнитолы. Диаметр должен точно соответствовать посадочному месту без зазоров. Обязательно оставьте технологический зазор 3-5 мм между диффузором и обшивкой окна при полном опускании стекла.

Ключевые этапы монтажа

1. Разметка позиции: Определите центр тяжести карты, сместите точку крепления динамика на 5-7 см вперёд от дверной ручки для баланса акустической волны.
2. Усиление конструкции: Наклейте на тыльную сторону карты армирующие кольца из МДФ толщиной 12-15 мм. Для динамиков мощностью свыше 60 Вт установите стальные кронштейны.
3. Герметизация: Закройте технологические отверстия в двери акустическим войлоком, установите резиновый уплотнитель между корпусом динамика и картой.

Диаметр динамика	Рекомендуемая глубина корзины	Минимальный зазор до механизма стеклоподъёмника
13 см (5.25")	≤45 мм	15 мм
16 см (6.5")	≤55 мм	20 мм
20 см (8")	≤75 мм	30 мм

При подключении используйте термоусадку для контактов и разведите акустические кабели в гофротрубке. Важно: фазировку проверяйте тестером – конус динамика должен двигаться наружу при подаче "+" на клемму. Для защиты от влаги обработайте места соединений силиконовым герметиком.

Переделка люфтов рулевых тяг полиуретаном

Основная проблема износа штатных резиновых втулок рулевых тяг Газели – появление люфтов и "стука" в рулевом управлении. Замена оригинальных деталей на полиуретановые аналоги радикально решает эту проблему благодаря уникальным свойствам материала.

Полиуретан обладает повышенной износостойкостью, устойчив к агрессивным средам (масла, реагенты), сохраняет эластичность при экстремальных температурах. Это гарантирует отсутствие люфтов даже при высоких нагрузках и существенно увеличивает ресурс узла по сравнению с резиной.

Технология замены и ключевые этапы

Необходимые материалы и инструменты:

• Ремонтный комплект полиуретановых втулок (специально для рулевых тяг Газель)
• Съемник шаровых опор или универсальный съемник "грибок"
• Монтировка
• Молоток
• Тиски
• Смазка на силиконовой основе (обязательно!)

Последовательность работ:

1. Вывесить передок автомобиля, снять колесо для доступа к рулевой тяге.
2. Съёмником выпрессовать палец тяги из поворотного кулака (удалить стопорную шайбу/гайку предварительно).
3. Зафиксировать тягу в тисках. Молотком и выколоткой аккуратно выбить из корпуса тяги изношенные резиновые втулки и металлическую втулку.
4. Тщательно очистить посадочное гнездо тяги от грязи и остатков старой втулки.
5. Обильно смазать внутреннюю поверхность тяги и внешние стороны новых полиуретановых втулок силиконовой смазкой.
6. Вставить полиуретановые втулки в корпус тяги с двух сторон, используя оправку или головку подходящего диаметра и молоток (удары наносить только через мягкую проставку!).
7. Установить тягу на место, запрессовать палец в поворотный кулак, затянуть новую стопорную гайку с требуемым моментом и законтрить ее.

Особенности полиуретана и важные нюансы:

Характеристика	Резина (штатная)	Полиуретан
Ресурс	40-60 тыс. км	100+ тыс. км
Стойкость к деформации	Быстро "дубеет" и трескается	Сохраняет упругость
Чувствительность к смазке	Не критична	Обязательна! (без смазки возможен скрип)

После замены обязательно проверьте угол развала-схождения, так как снятие/установка тяги влияет на геометрию подвески. Правильно установленные полиуретановые втулки полностью устраняют люфт, делают рулевое управление четче и "информативнее", но могут немного увеличить вибронагруженность на руле (компенсируется повышенной надежностью).

Устранение скрипов пластика силиконовой смазкой

Скрипы пластиковых панелей в салоне Газели возникают из-за трения элементов при вибрациях или перепадах температур. Силиконовая смазка создает эластичный слой между деталями, поглощает микровибрации и не повреждает поверхности. Её главные преимущества – нейтральность к пластику, устойчивость к пыли и отсутствие липкого налета после высыхания.

Перед обработкой тщательно выявите источники скрипов, нажимая на панели при движении или на стоянке. Очистите стыки от грязи спиртовым раствором и просушите. Используйте смазку в аэрозоле с тонкой трубкой-аппликатором для точечного нанесения – это обеспечит точность и экономию состава.

Пошаговая обработка

1. Встряхните баллон 30 секунд
2. Вставьте аппликатор в зазор скрипящих деталей
3. Короткими нажатиями (1-2 секунды) наносите смазку
4. Протрите излишки сухой тряпкой через 5 минут
5. Повторяйте для всех проблемных зон: крепления торпедо, дверные карты, рукоятки КПП

Зона обработки	Особенности
Панель приборов	Обрабатывайте стыки возле стекла и крепежные клипсы
Дверные уплотнители	Наносите на внутреннюю поверхность резины
Декоративные накладки	Используйте минимальное количество смазки

Избегайте попадания состава на тканевые элементы и педали. Эффект проявляется через 10-15 минут после испарения растворителя. При сильном износе креплений дополнительно замените пластиковые клипсы – смазка временно маскирует проблему, но не устраняет механические дефекты.

Для профилактики повторяйте обработку каждые 6-8 месяцев. Храните баллон вдали от нагревательных приборов. Силикон безопасен для проводки, но может оставить пятна на некоторых типах кожзама – проверяйте реакцию на незаметном участке.

Замена ремня ГРМ с тюнинг-роликами

Демонтаж штатного ремня ГРМ начинается со снятия защитных кожухов и ослабления натяжного ролика. Фиксируйте текущее положение меток коленчатого и распределительного валов – это критически важно для последующей синхронизации. После освобождения натяжителя аккуратно снимите изношенный ремень, проверьте состояние помпы и смежных роликов на предмет люфтов или повреждений.

Подготовка к установке включает очистку посадочных мест от грязи и старой смазки. Тюнинг-ролики отличаются от серийных усиленными подшипниками качения и облегченным корпусом из авиационного алюминия. Их ключевые преимущества – снижение паразитных вибраций, увеличенный ресурс (до 40%) и стабильное натяжение даже при экстремальных нагрузках.

Алгоритм монтажа

1. Совместите метки коленвала/распредвала согласно сервисному мануалу двигателя ЗМЗ/УМЗ
2. Наденьте новый контурный ремень ГРМ (рекомендуется кевларовый) на шестерни, минуя натяжитель
3. Установите тюнинг-ролики: натяжной с регулировочным болтом и паразитный (обводной)
4. Натяните ремень: проворотом регулировочного болта добейтесь прогиба 5-6 мм на участке между валами
5. Затяните крепеж роликов динамометрическим ключом (момент 45-50 Нм для ЗМЗ 406)
6. Проверните коленвал на 2 оборота вручную, повторно сверьте метки и натяжение

Тюнинг-эффекты: Облегченные ролики уменьшают инерционную нагрузку на ЦПГ, обеспечивая прирост 2-3% мощности на высоких оборотах. Полимерное покрытие зубьев снижает шумность работы ГРМ на 15 дБ. Для форсированных моторов обязательна установка роликов с керамическими подшипниками.

Контроль после запуска: Прогрейте двигатель до рабочей температуры, проверьте отсутствие свиста ремня при резком сбросе газа. Через 500 км пробега повторно проконтролируйте натяжение – обкатка подшипников может потребовать коррекции.

Проверка геометрии после изменений подвески

После любых манипуляций с подвеской Газели (установка проставок, замены пружин, изменения клиренса) критически важно проверить геометрию ходовой части. Несоосность элементов приводит к ускоренному износу резины, уводу автомобиля с траектории и потере курсовой устойчивости, особенно заметной на высоких скоростях.

Основные параметры для контроля включают углы установки колёс (развал, схождение, кастер) и соосность мостов относительно рамы. Даже при визуально корректной сборке отклонения от норм провоцируют дисбаланс в работе подвески, что опасно при полной загрузке фургона или буксировке прицепа.

Методы диагностики

1. Визуальный осмотр
   • Проверка параллельности колёс передней и задней оси через натянутый шнур вдоль бортов
   • Контроль симметричности расстояний от колёсных центров до рамы в трёх точках по длине
2. Инструментальные замеры
   • Использование телескопической линейки для определения схождения передних колёс
   • Применение электронного угломера для замера развала (допуск: -0°30' ±30')
3. Стендовая диагностика
   • Компьютерный 3D-стенд – оптимальный вариант для точного замера всех углов
   • Корректировка параметров регулировочными шайбами (задняя ось) и рулевыми тягами (передняя ось)

Обязательные условия проверки: давление в шинах должно соответствовать норме, кузов – без перекоса (машина на ровной площадке), подвеска предварительно "прокачана" путём раскачивания. При обнаружении отклонений более 15-20' от заводских значений требуется регулировка.

Параметр	Норма для Газель	Критическое отклонение
Схождение передних колёс	0±0.5 мм	>2 мм
Развал передних колёс	-0°30'±30'	>1°
Продольный наклон шкворня	1°30'±30'	>2°

Первый тест-драйв после регулировки выполняйте на безопасном участке дороги без груза, обращая внимание на чёткость рулевого управления и отсутствие самопроизвольного изменения направления движения. Повторная проверка геометрии рекомендуется после пробега 500-700 км.

Установка доводчиков дверей от Lada Vesta на Газель

Доводчики от Lada Vesta существенно улучшают работу дверей Газели, обеспечивая плавное автоматическое закрывание без хлопков. Эта доработка повышает комфорт эксплуатации и продлевает срок службы петель за счет снижения ударных нагрузок.

Для установки потребуется комплект доводчиков (левый/правый) от Vesta, дрель, метчики М8×1.25, сверла 6.5 мм и 8.5 мм, ключи на 13, карандаш и малярный скотч. Учтите: штатные крепежные отверстия Газели не совпадают с креплением доводчиков Vesta – необходима адаптация посадочных мест.

Пошаговый процесс монтажа

Демонтаж и разметка:

1. Снимите дверные карты для доступа к внутренней поверхности кузова.
2. Приложите доводчик Vesta к штатному месту крепления Газели.
3. Через монтажные отверстия доводчика нанесите метки карандашом на кузов, предварительно заклеив поверхность малярным скотчем для точности.

Подготовка отверстий:

• Просверлите метки сверлом 6.5 мм
• Расширьте отверстия до 8.5 мм
• Нарежьте резьбу метчиком М8×1.25 (обязательно используйте смазку)

Фиксация и регулировка:

4. Установите доводчики на новые отверстия, закрепив болтами М8 (ключ на 13).
5. Проверьте ход двери: при неплотном прилегании отрегулируйте положение механизма, ослабив крепеж и смещая корпус на 1-2 мм.
6. Проконтролируйте отсутствие перекосов и посторонних звуков при закрывании.

Элемент	Характеристика
Болты крепления	М8×25 мм (класс прочности 8.8)
Усилие доводки	Регулируется смещением корпуса
Совместимость	Газель Бизнес / NEXT (задние двери)

Финишная проверка узлов перед эксплуатацией

После завершения тюнинга проведите комплексную диагностику всех модифицированных систем. Убедитесь в отсутствии незамеченных недочетов, которые могут спровоцировать поломку или аварийную ситуацию при движении. Особое внимание уделите узлам, подвергавшимся значительным изменениям.

Перед первым запуском двигателя визуально проверьте целостность проводки, шлангов и крепежей в подкапотном пространстве. Исключите контакт подвижных элементов с новыми компонентами, наличие масляных подтёков или пережатых магистралей. Контроль на этом этапе предотвратит дорогостоящий ремонт.

Поэтапный контроль систем

1. Ходовая часть и рулевое управление
   • Замерьте и отрегулируйте развал-схождение после изменения клиренса
   • Проконтролируйте момент затяжки гаек шаровых опор, сайлентблоков и ступиц
   • Проверьте отсутствие люфта в рулевой рейке и тягах при вывешенных колёсах
2. Тормозная система
   • Прокачайте контуры после установки тюнингованных суппортов или дисков
   • Проверьте герметичность соединений тормозных трубок и шлангов
   • Убедитесь в отсутствии заклинивания поршней при движении направляющих
3. Электрооборудование
   • Протестируйте работу новой оптики и дополнительных габаритов
   • Проверьте нагрузку на генератор при включении всех потребителей
   • Удостоверьтесь в корректной изоляции проводки и отсутствии КЗ
4. Силовая установка
   • Проконтролируйте герметичность выпускного тракта после установки паука
   • Проверьте фиксацию воздушного фильтра нулевого сопротивления
   • Убедитесь в отсутствии подсоса воздуха во впускном коллекторе

Узел	Параметр контроля	Инструмент
Колёсные болты	Момент затяжки (98-118 Н·м)	Динамометрический ключ
Топливная система	Давление (3.8-4.2 атм)	Манометр в рейке
АКБ	Напряжение под нагрузкой (>12.6В)	Мультиметр

Выполните тестовую поездку без нагрузки в безопасном районе. Начните с малых оборотов, постепенно увеличивая нагрузку на двигатель. Фиксируйте посторонние шумы в подвеске, биение руля при торможении, температуру силового агрегата. Повторите затяжку ключевых соединений после 100 км пробега.

Обязательно проверьте работу световых приборов в тёмное время суток: правильность угла освещения фар, отсутствие бликов в салоне от приборной панели. Удостоверьтесь, что новые элементы не ограничивают обзорность и не создают слепящих эффектов для встречного транспорта.

Список источников

При самостоятельном тюнинге автомобиля Газель критически важно опираться на проверенную информацию. Неправильные модификации могут повлиять на безопасность, надежность и юридическую чистоту транспортного средства.

Следующие категории ресурсов предоставляют технические данные, практические руководства и юридические аспекты, необходимые для грамотного проведения работ. Всегда сверяйте данные из нескольких авторитетных источников перед внедрением изменений.

Категории информационных ресурсов

• Официальные технические руководства от ГАЗ: заводские мануалы по эксплуатации и ремонту конкретных моделей Газель Бизнес/Next
• Специализированные форумы (Газон.ру, Газелист, Drive2.ru/GAZelle): реальный опыт пользователей, фотоотчеты тюнинга, обсуждения проблем
• Видеоплатформы (YouTube-каналы "ГАЗель Тюнинг", "Своими руками", "Гараж 54"): визуальные инструкции по установке компонентов
• Техническая литература ("Тюнинг двигателей ГАЗ", "Грузовики ГАЗ: обслуживание и модернизация" издательства "За рулём")
• Нормативные документы: Технический регламент ТР ТС 018/2011 "О безопасности колесных ТС" (актуальные редакции)
• Профильные порталы (Autoexpert.ru, Gazbook.ru): аналитические статьи по доработке подвески, тормозов, двигателя
• Инструкции производителей тюнинг-комплектов (Tuningproject, FK Automotive для Газели): монтажные схемы и спецификации

Видео: Легкий тюнинг Газели своими руками


• Как проверить свечи накала дизельного двигателя

• Multitronics RIF 500 - ваш надежный партнер за рулем

• Правильная настройка сабвуфера в машине - пошаговая инструкция
