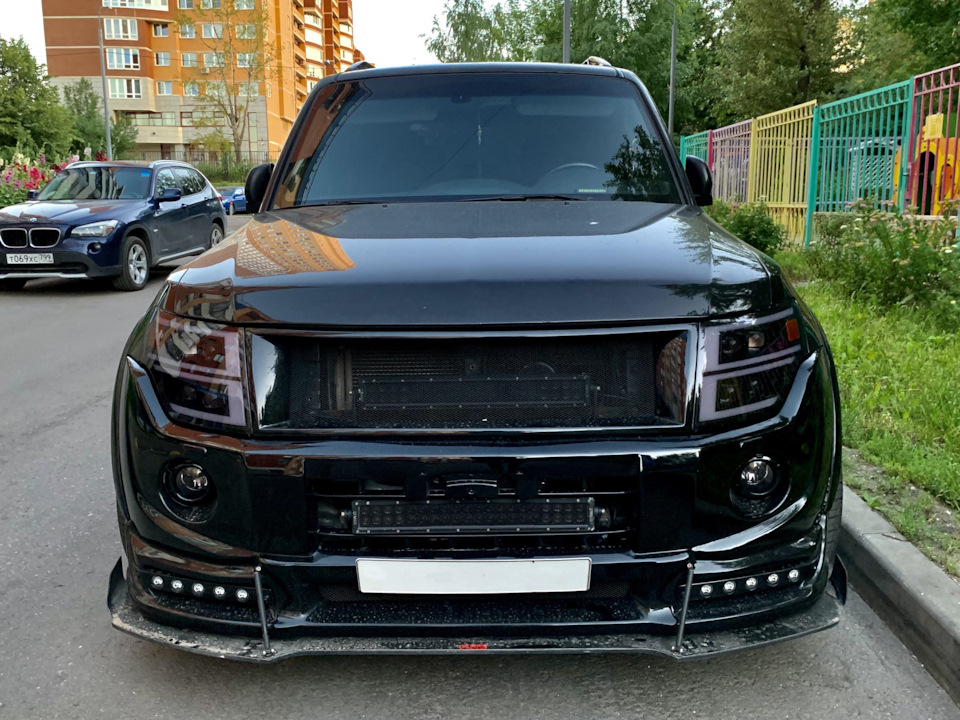

Тюнинг Pajero 4 своими руками - пошаговое руководство

Статья обновлена: 18.08.2025

Владельцы Mitsubishi Pajero IV поколения знают: потенциал этого легендарного внедорожника раскрывается полностью только после грамотного тюнинга.

Самостоятельная доработка – оптимальный путь создать уникальный автомобиль, идеально подогнанный под ваши задачи и стиль вождения, избегая лишних затрат на услуги сервисов.

В этой статье разберем ключевые направления апгрейда: от усиления проходимости и установки дополнительного оборудования до улучшения эргономики салона – с четкими инструкциями для реализации своими силами.

Определение целей и бюджет тюнинга Pajero 4

Четкое формулирование задач – основа успешного тюнинга. Определите, для чего нужны изменения: преодоление тяжелого бездорожья, повышение комфорта в дальних поездках, спортивный внешний вид или улучшение динамики на асфальте. Приоритеты напрямую влияют на выбор компонентов и объем работ.

Финансовый лимит – критический фактор. Бюджет должен включать не только стоимость запчастей (лифт-комплекты, шины, свет, элементы интерьера), но и расходы на профессиональный монтаж (если не планируется 100% самостоятельная установка), возможную перерегистрацию в ГИБДД (при существенных изменениях конструкции) и последующее ТО.

Ключевые аспекты планирования

Реалистичность целей: Соотносите желания с возможностями автомобиля и законодательства РФ.
Этапность: Разбейте глобальные задачи на этапы (например: защита днища → лебедка → внедорожная резина).
Резерв средств: Заложите 15-20% бюджета на непредвиденные расходы (доработка креплений, адаптация узлов).

Цель тюнинга	Типичные компоненты	Ориентир стоимости*
Повышение проходимости	Лифт подвески (40-80мм), внедорожные шины, защита картеров, лебедка, самоблокирующиеся дифференциалы	150 000 - 400 000+ руб.
Улучшение комфорта	Шумоизоляция салона, замена сидений, современная мультимедиа, дополнительный обогрев	50 000 - 200 000 руб.
Спортивный имидж	Обвесы из ABS-пластика, диски, тонировка, LED-оптика, спортивный руль, выхлопная система	70 000 - 250 000 руб.

*Цены указаны примерно, на новые комплектующие без учета работ. Стоимость сильно варьируется от бренда и способа приобретения (новые/б/у).

Исследуйте рынок: Сравните цены на запчасти в разных магазинах, изучите отзывы на конкретные решения для Pajero IV.
Оцените навыки: Честно определите, какие операции сможете выполнить самостоятельно (установка дуг, шумоизоляция), а какие требуют спецоборудования (развал-схождение после лифта, переделка тормозов).
Учтите эксплуатацию: Помните, что тюнинг может увеличить расход топлива (крупные шины, обвесы) и затраты на обслуживание (ресурс подвески после лифта).

Инструменты и расходные материалы для работы своими руками

Качественный тюнинг Mitsubishi Pajero IV требует тщательной подготовки инструментальной базы. Отсутствие нужного оборудования может не только затянуть процесс, но и негативно повлиять на результат доработок. Все приспособления должны быть исправны и соответствовать специфике предстоящих работ.

Рекомендуется заранее составить перечень расходников с небольшим запасом – это избавит от вынужденных простоев при обнаружении брака или непредвиденном увеличении расхода. Особое внимание уделите средствам защиты: перчатки, очки и респиратор обязательны при работе с металлом, химическими составами и лакокрасочными материалами.

Базовый комплект для модернизации

Универсальные инструменты:

Набор торцевых головок (метрический ряд 8-24мм) с трещоткой и удлинителями
Комбинированные ключи (рожково-накидные) размером 10-22мм
Набор отверток (крестообразные PH2/PZ2, шлицевые 6-8мм)
Пассатижи, бокорезы, съемник стопорных колец
Молоток (резиновый и металлический), зубило
Домкрат гидравлический + страховочные подставки
Электроинструмент: дрель/шуруповерт с набором бит, УШМ (болгарка)

Ключевые расходники:

Автомобильный герметик (силиконовый высокотемпературный, анаэробный резьбовой)
Смазки: графитовая, медная, литиевая (ШРУС/подшипники)
Крепеж: метизы M6-M14 (болты, гайки, шайбы, стопорные кольца)
Изоляционные материалы: термоусадка, гофра, изолента ХБ
Абразивы: наждачная бумага P80-P320, шлифовальные круги
Химия: очиститель тормозов, обезжириватель, WD-40

Специализированные материалы для популярных видов тюнинга:

Тип доработки	Дополнительные материалы
Установка силового бампера	Прокладки для выноса радиатора, расширенные буксировочные проушины
Модернизация подвески	Динамические сайлентблоки, резьбовой фиксатор Loctite 243
Дополнительное освещение	Реле 30-40А, клеммные колодки, термостойкий провод ПГВА 2.5мм²
Шумоизоляция салона	Битумно-магниевые листы, фольгированный изолон, клей-распыл

Снятие пластиковых защит кузова перед началом работ

Пластиковые элементы (пороги, подкрылки, юбки бамперов) крепятся на клипсах, саморезах и пластиковых фиксаторах. Для предотвращения поломки деталей подготовьте набор автомобильных отвёрток (крестовую, плоскую), шлицевую биту TORX T20/T25 (зависит от модели года), съёмник клипс или тонкую монтажку, а также перчатки. Начинайте с видимых точек крепления – обычно это саморезы в нижней части порогов и арках.

Перед откручиванием тщательно очистите зону вокруг крепежей щёткой от грязи и песка, чтобы избежать заклинивания и срыва шлицов. Особое внимание уделите клипсам: их ножки хрупкие. Поддевайте центральный штырёк съёмником или отвёрткой до характерного щелчка, затем аккуратно извлекайте корпус клипсы. Складывайте метизы в контейнер с ячейками или пакет, чтобы не потерять.

Порядок демонтажа

Пороги:
- Выкрутите саморезы вдоль нижней кромки (шаг 15-20 см).
- Снимите клипсы на торцах возле колёсных арок.
- Отсоедините фиксаторы крепления к переднему/заднему бамперу (если есть).
- Потяните элемент вдоль кузова вниз и наружу, отсоединяя резиновые уплотнители.
Подкрылки (локеры):
- Удалите саморезы по периметру арки (включая точки под бампером).
- Извлеките клипсы в зоне крепления к порогу и крылу.
- Снимите пластиковую заглушку в месте стыка с фаркопом (для задних арок).
- Отведите подкрылок от кузова, освобождая фиксаторы из технологических отверстий.
Элементы бамперов:
- Демонтируйте нижние клипсы и саморезы, соединяющие юбку с основным бампером.
- Открутите крепёж в районе колёсных арок (часто совмещён с подкрылками).

Важно: Не прилагайте избыточного усилия при снятии. Если элемент «заклинил», проверьте скрытые крепления или фиксаторы. Отсоедините датчики парковки (при наличии) перед полным снятием деталей. Укладывайте снятые защиты на ровную поверхность внутренней стороной вверх во избежание царапин.

Установка силового бампера своими руками

Подготовьте необходимые инструменты: болгарку с отрезным диском, дрель, набор гаечных ключей, уровень и защитные очки. Демонтируйте штатный бампер, открутив крепёжные болты и сняв пластиковые элементы облицовки. Проверьте комплектацию силового бампера – убедитесь в наличии всех кронштейнов, проставок и крепежа согласно инструкции производителя.

Приложите конструкцию к раме, временно фиксируя струбцинами. Тщательно выровняйте положение по горизонтали и относительно центральной оси автомобиля. Обязательно проверьте зазоры между кузовными панелями и углами бампера – они должны быть равномерными. При необходимости подкорректируйте посадочные места напильником или болгаркой.

Ключевые этапы монтажа

Выполните разметку точек крепления через монтажные отверстия бампера на лонжеронах. Просверлите отверстия в раме сверлом по металлу, соблюдая перпендикулярность. Обработайте кромки антикоррозийным составом для предотвращения ржавчины. Установите усиленные кронштейны из комплекта, используя штатные точки крепления лебёдки или буксировочных проушин.

Соедините боковые крылья бампера с центральной секцией через предусмотренные пазы
Затяните все болты динамометрическим ключом с усилием, указанным в инструкции
Смонтируйте дополнительное оборудование: лебёдку, ДХО, защитную сетку радиатора

Тип крепежа	Диаметр	Кол-во
Болты М12	12 мм	8 шт
Распорные втулки	15 мм	4 шт

Проверьте работоспособность фар и противотуманных фонарей – при установке не должно быть перекрытия световых приборов. Протестируйте открывание капота и дверей на предмет отсутствия помех. После финальной затяжки покройте места соединений графитовой смазкой для защиты от коррозии.

Монтаж лебедки на установленный силовой бампер

Перед началом работ убедитесь, что силовой бампер надежно закреплен на раме автомобиля и рассчитан на установку лебедки. Подготовьте комплект крепежа (обычно идет в комплекте с лебедкой), торцевые ключи, динамометрический ключ, медные кабели сечением не менее 25 мм² с клеммами, изоленту и защитные пластины при необходимости.

Снимите декоративную крышку бампера (если предусмотрена конструкцией) для доступа к монтажной площадке. Очистите поверхность креплений от грязи и обработайте антикором места контакта металлических элементов. Проверьте совпадение отверстий на раме лебедки и посадочной платформе бампера – при несоответствии аккуратно рассверлите их, избегая ослабления конструкции.

Пошаговый процесс установки

Установите лебедку на платформу бампера, совместив монтажные отверстия. Для тяжелых моделей используйте домкрат или помощника.
Зафиксируйте лебедку болтами через штатные отверстия, подложив гроверы. Затягивайте крепеж крест-накрест динамометрическим ключом согласно спецификации производителя (обычно 70-100 Нм).
Смонтируйте защитную пластину между лебедкой и радиатором (если не входит в комплект бампера) для предотвращения повреждений.

Электрическое подключение

Прокладывайте плюсовой кабель от аккумулятора к лебедке через технологическое отверстие в моторном щите, используя гофру в зонах трения.
Минусовой провод закрепите на чищеной поверхности рамы болтовым соединением.
Установите дистанционный размыкатель на плюсовую линию в подкапотном пространстве для аварийного отключения.
Изолируйте все соединения термоусадкой, зафиксируйте кабели пластиковыми хомутами с шагом 20-30 см.

Контрольная проверка

Этап	Действие	Критерий
Механика	Проверка затяжки болтов	Отсутствие люфта, соответствие моменту затяжки
Электрика	Тестовый запуск с нагрузкой	Равномерное наматывание троса без перекосов
Защита	Осмотр трасс кабелей	Отсутствие контакта с подвижными частями

После монтажа обработайте резьбовые соединения антикоррозийной смазкой. Первые 50 км избегайте экстремальных нагрузок, периодически контролируя состояние крепежа. Используйте чехол для барабана при длительной эксплуатации в грязи.

Усиление точек крепления буксировочных проушин

Штатные проушины Pajero 4 часто крепятся к тонкому металлу лонжеронов или бампера, что при экстремальной нагрузке грозит деформацией точек крепления или отрывом элементов кузова. Усиление необходимо для предотвращения критических повреждений при буксировке тяжелых прицепов или самовытаскивании в условиях бездорожья.

Основной метод – установка усиливающих косынок или монтажных пластин из листовой стали толщиной 4-6 мм, распределяющих нагрузку на силовые элементы рамы или лонжеронов. Обязательна обработка металла антикором и использование болтов класса прочности 8.8 и выше.

Порядок модернизации

Демонтируйте бампер и штатные проушины, очистите зоны крепления от грязи и ржавчины.
Снимите размеры с посадочных мест, перенесите их на стальные пластины. Вырежьте заготовки болгаркой.
Примерьте пластины к лонжеронам, отметьте точки сверления. Варианты усиления:
- Наружные накладки – дублируют контур проушины с внешней стороны лонжерона
- Внутренние распорки – устанавливаются в полость лонжерона через технологические отверстия
Просверлите отверстия в пластинах и кузове, совместив их со штатными точками крепления. Увеличивайте диаметр только при замене проушин на массивные.
Обработайте кромки и поверхности пластин преобразователем ржавчины, нанесите грунт.
Установите пластины, используя рекомендуемые моменты затяжки (обычно 90-110 Н·м). Нанесите антикоррозийный герметик на стыки.

Параметр	Штатное крепление	После усиления
Толщина металла в зоне нагрузки	1.5-2 мм	5.5-8 мм (суммарно)
Макс. нагрузка (вертикальная)	~1500 кг	3000-4000 кг
Риск деформации лонжерона	Высокий	Минимальный

Установка релингов на крышу Pajero 4 своими руками

Перед монтажом тщательно очистите поверхность крыши в местах крепления от грязи и обезжирьте спиртовым раствором. Разложите комплект релингов, крепеж и уплотнители согласно инструкции, проверьте наличие всех деталей.

Снимите заглушки с технологических отверстий на крыше, используя пластиковый монтажный инструмент во избежание царапин. Приложите крепежные пластины к отверстиям, совместив их с внутренними силовыми элементами кузова – это критически важно для надежности.

Этапы монтажа

Нанесите слой герметика на уплотнительные прокладки крепежных пластин для защиты от коррозии и влаги.
Вставьте резьбовые шпильки пластин в отверстия крыши, плотно прижимая основание. Не допускайте перекосов.
Зафиксируйте пластины гайками изнутри салона (через потолочную обшивку), соблюдая момент затяжки, указанный производителем.

Важно: Используйте только оригинальные крепежные элементы или сертифицированные аналоги с коррозионной стойкостью.
Проверка: После установки нагрузите релинги весом ~50 кг для проверки деформации и подтяните гайки при необходимости.

Рекомендуется обработать места контакта металла с пластинами антикоррозийным составом перед финальной сборкой. Избегайте сверления дополнительных отверстий – это нарушит целостность гидроизоляции.

Тип ошибки	Последствия
Перетяжка гаек	Деформация кузова, трещины лака
Недостаток герметика	Протечки в салон, коррозия
Неправильная позиция пластин	Сдвиг нагрузки, риск отрыва

После завершения не нагружайте релинги 24 часа для полной полимеризации герметика. Регулярно осматривайте крепеж при эксплуатации, особенно после бездорожья.

Монтаж кенгурятника: замеры и крепление

Точность замеров критична при установке кенгурятника на Pajero 4. Используйте рулетку для определения расстояний между крепежными точками на раме и лонжеронах, сверяясь со схемой производителя. Обязательно учитывайте зазоры для защиты фар и бампера – минимальный отступ 5-7 см предотвратит вибрационный контакт при нагрузках.

Перед фиксацией временно зафиксируйте конструкцию струбцинами или помощью напарника. Убедитесь в параллельности земле и симметричности расположения относительно центральной оси автомобиля. Перекосы на этом этапе приведут к некорректной нагрузке на кузов при эксплуатации.

Этапы крепления

Подготовка рамы: Зачистите места контакта кронштейнов от грязи и антикора металлической щеткой. Обработайте скрытые полости антикоррозийным спреем.
Установка прокладок: Используйте резиновые или полиуретановые демпферы толщиной 3-5 мм между кронштейнами и кузовом для снижения шума и вибраций.
Фиксация болтами:
- Примените только сертифицированные болты М10-М12 класса прочности 8.8 и выше.
- Затягивайте крест-накрест динамометрическим ключом с усилием 90-110 Н·м.
- Добавьте контргайки или фиксатор резьбы Loctite 243.
Проверка устойчивости: Резко покачайте кенгурятник руками – отсутствие люфта указывает на правильный монтаж. Повторно протяните крепеж после первых 500 км пробега.

Тип крепления	Диаметр отверстия	Рекомендуемый момент затяжки
Сквозное (рама)	12-14 мм	100-110 Н·м
Резьбовое (лонжерон)	10-12 мм	85-95 Н·м

Важно: Для моделей с парктрониками или камерой предусмотрите технологические окна в трубках. При отсутствии штатных точек крепления запрещено сверлить лонжероны – используйте только усиленные силовые бугели.

Замена заводской решетки радиатора

Замена стандартной решетки радиатора – один из самых заметных визуальных апгрейдов для Pajero IV. Заводская деталь часто выглядит излишне консервативно, а установка тюнингового варианта кардинально меняет внешность автомобиля, придавая ему агрессивный или спортивный вид. Современные аналоги изготавливаются из ABS-пластика, полипропилена или нержавеющей стали, отличаются разнообразием дизайнов – от классических сот до ассиметричных конструкций и моделей с подсветкой.

Правильно подобранная решетка не только улучшает эстетику, но и может оптимизировать воздушный поток к радиатору. Ключевые критерии выбора – точное соответствие геометрии кузова (особенно посадочным отверстиям и крепежным точкам), качество материала (устойчивость к вибрациям и УФ-излучению) и надежность креплений. Дешевые аналоги часто имеют проблемы с люфтом или трещинами на морозе.

Инструкция по замене

Необходимые инструменты: крестовая отвертка, пластиковые монтажные лопатки, перчатки. Деталь покупается под конкретный год выпуска (рестайлинг 2014 г. изменил конструкцию).

Открыть капот и снять верхние пластиковые фиксаторы подрамника (2-4 штуки) отверткой.
Через решетку отжать защелки крепления эмблемы Mitsubishi с внутренней стороны.
Аккуратно поддеть монтажной лопаткой фиксаторы по периметру решетки (8-12 точек), начиная с верхних углов.
Отсоединить разъемы датчиков/подсветки (если подключены к старой решетке).
Вынуть заводскую деталь, очистить посадочные места от грязи.
Примерить новую решетку, убедившись в совпадении всех креплений.
Закрепить ее, нажимая на фиксаторы до характерного щелчка.
Вернуть на место эмблему и подрамник.

Распространенные проблемы:

Несовпадение отверстий под датчик парктроника или камеру – требует корректировки креплений.
Слабая фиксация – проверьте целостность всех клипс перед установкой.
Конфликт с капотом – чаще возникает при выборе решеток для нерестайлинговых моделей.

Установка расширителей арок (порогов) на Pajero 4

Расширители арок решают две ключевые проблемы при установке колес увеличенного диаметра: предотвращают контакт покрышек с кузовом на бездорожье и обеспечивают юридическую легализацию внедорожной резины. Без них эксплуатация машины с "вывалом" колес за пределы штатных арок запрещена ПДД и грозит штрафами.

Качественные комплекты из термостойкого АБС-пластика или стеклопластика сохраняют гибкость при ударах, а металлические версии (сталь, алюминий) требуют антикоррозийной обработки. Крепление осуществляется комбинированно: на специальные клипсы, саморезы и полиуретановый герметик для исключения вибраций и попадания грязи в зазоры.

Технология монтажа

Необходимый инструмент: шуруповерт, строительный фен, рулетка, обезжириватель, монтажный пистолет для герметика, ветошь. Обязательна предварительная "примерка" деталей на месте установки без фиксации для выявления возможных несоответствий геометрии кузова.

Подготовка поверхности: тщательно очистить и обезжирить зоны крепления на порогах и арках спиртовым раствором. При установке на пластиковые подкрылки демонтировать их.
Прогрев материала: обработать края расширителей строительным феном (особенно в зонах изгибов) для придания пластичности.
Нанесение герметика: нанести полиуретановый клей-герметик зигзагообразной линией на внутреннюю часть расширителя (отступ от края 5-7 мм).
Фиксация: плотно прижать элемент к кузову, совмещая технологические отверстия. Зафиксировать струбцинами или малярным скотчем.
Механическое крепление: после схватывания герметика (15-20 мин) вкрутить саморезы через штатные отверстия. На порогах дополнительно использовать скрытые клипсы.
Проверка: убедиться в отсутствии зазоров более 1-2 мм. Пролить зоны стыков водой для выявления точек протечки.

Важно: перед финальной сборкой колес проверьте зазор между покрышкой и расширителем при полном вывороте руля и сжатии подвески. Минимальный отступ – 25-30 мм для учета деформации на бездорожье.

Тип крепления	Материал расширителя	Особенности
Скрытые клипсы + герметик	АБС-пластик	Бесшовный вид, защита от отрыва
Сквозные саморезы + герметик	Стеклопластик	Повышенная ремонтопригодность
Болтовое соединение	Металл	Требует антикора, установка на силовой обвес

После установки избегайте мойки под высоким давлением в стыки первые 24 часа. Для продления срока службы пластиковых элементов обработайте их термостойким антигравием, а металлические – мастикой или жидким ЛКП в местах сверлений.

Покраска силовых элементов в гараже

Подготовка поверхности – критически важный этап: тщательно удалите ржавчину металлической щеткой или шлифовальной машинкой, затем обезжирьте уайт-спиритом или специальным очистителем. Прогрунтуйте оголенный металл антикоррозийным составом (например, эпоксидным грунтом), уделяя особое внимание сварным швам и труднодоступным полостям рамы.

Используйте специализированные ЛКМ для тяжелых условий эксплуатации – молотковые, эпоксидные или полиуретановые составы с защитой от химических реагентов. Наносите краску в 2-3 тонких слоя с межслойной сушкой (согласно инструкции производителя), применяя краскопульт или качественные аэрозольные баллоны. Обязательно обеспечьте принудительную вентиляцию помещения и используйте СИЗ.

Тип покрытия	Преимущества	Время полной полимеризации
Эпоксидная эмаль	Химическая стойкость, адгезия	24-48 часов
Молотковая краска	Маскировка дефектов, ударопрочность	12-24 часа

Установка дополнительных противотуманных фар

Определитесь с типом фар: светодиодные модели потребляют меньше энергии и долговечнее, галогеновые дешевле, но нагреваются сильнее. Проверьте соответствие выбранных фар ГОСТу РФ по цвету (только белый или жёлтый спектр) и углу рассеивания.

Подготовьте комплект: помимо фар, потребуются реле на 30-40А, медные провода сечением 1.5-2.5 мм², термоусадка, клеммы, кнопка управления, предохранитель. Рассчитайте длину проводов с запасом 20% для прокладки от моторного отсека до салона.

Пошаговая установка

Размещение на бампере: снимите защитную облицовку, отметьте точки крепления. Оптимальная высота – 25-80 см от дороги, расстояние от основных фар – минимум 40 см.
Электропроводка:
- Плюсовой провод от аккумулятора → предохранитель → реле → фары
- Управляющий кабель от реле → кнопке в салоне → массе
- Обязательная изоляция трубокой-гофрой в подкапотном пространстве
Фиксация реле: закрепите на площадке возле АКБ или штатного блока предохранителей, избегая зон прямого попадания воды.
Тестирование: включите зажигание, проверьте работу кнопки и отсутствие замыканий мультиметром. Убедитесь, что фары не слепят встречный транспорт.

Критичные ошибки	Последствия
Прокладка проводов без гофры	Перетирание изоляции о кузовные детали
Отсутствие предохранителя	Риск возгорания при КЗ
Неправильная фокусировка	Ослепление водителей + штраф

После монтажа обязательно отрегулируйте свет: на ровной стене на расстоянии 5 метров верхняя граница пучка должна быть ниже центра фары на 5-10 см. Для защиты стекол от камней используйте поликарбонатные накладки.

Монтаж фарбеков и защитных сеток

Установка фарбеков требует точной разметки и сверления отверстий в крыльях. Предварительно снимите колеса для свободного доступа, тщательно очистите и обезжирьте поверхности. Используйте антикоррозийную обработку металла перед фиксацией элементов.

Защитные сетки радиатора монтируются без демонтажа бампера через технологические зазоры. Правильно подберите размер ячейки (оптимально 3-5 мм) и материал – нержавеющую сталь или алюминиевый сплав. Учитывайте необходимость регулярной очистки сетки от насекомых и грязи.

Инструменты для монтажа:

Фарбеки	Защитные сетки
Комплект фарбеков	Сетка с крепежными кронштейнами
Электродрель со свёрлами	Кусачки по металлу
Маркер для разметки	Пластиковые стяжки
Торцевые ключи	Двусторонний скотч
Герметик-уплотнитель	Защитные перчатки

Этапы установки фарбеков:

Выполните примерку без крепежа, отрегулируйте положение относительно колёсных арок
Отметьте точки сверления через монтажные отверстия фарбеков
Просверлите отверстия в крыльях сверлом на 1 мм шире диаметра крепежа
Нанесите цинкосодержащий грунт на кромки отверстий
Зафиксируйте фарбеки болтами с дистанционными втулками
Проклейте стык с кузовом автомобильным герметиком

Крепление защитных сеток:

На радиатор: обрежьте сетку по форме решётки с запасом 2 см, заведите за штатную решётку, зафиксируйте стяжками через соты
На фары: изготовьте рамку из алюминиевой полосы, натяните сетку, приклейте по периметру силиконовым клеем
Вентиляционные отверстия: используйте магнитные держатели для быстрого демонтажа при обслуживании

Дооснащение задней двери сабвуфером

Установка компактного сабвуфера в заднюю дверь Pajero IV решает проблему нехватки места в салоне, используя пустующую нишу обшивки. Такой подход сохраняет функциональность багажного отсека и обеспечивает направленное басовое сопровождение без сложного демонтажа интерьера.

Ключевым требованием является выбор тонкого корпусного сабвуфера (free-air или slim-модель глубиной до 12 см), совместимого с габаритами дверного пространства. Необходимо исключить контакт динамика с механизмами стеклоподъемника и замка, а также предусмотреть защиту от влаги.

Этапы монтажа

Демонтаж обшивки
- Снять пластиковые заглушки, открутить винты крепления ручек и подсветки
- Отсоединить разъемы электропроводки, аккуратно снять обшивку с клипс
Подготовка основания
- Очистить металлическую поверхность двери от загрязнений
- Наклеить вибро- и шумоизоляцию (листы Butyl или аналог)
- Разметить посадочное отверстие под динамик с учетом зазора 3-5 мм
Установка сабвуфера
- Вырезать отверстие в обшивке по разметке с помощью электролобзика
- Закрепить сабвуфер сквозь обшивку винтами в предустановленные резьбовые втулки
- Проложить питающий кабель (сечением 4-8 AWG) через штатный резиновый гарнитур в стойке
Подключение и защита
- Подвести кабель к усилителю, установленному под сиденьем
- Обработать края отверстия герметиком, проложить гидроизоляционную мембрану
- Проверить отсутствие вибраций при закрытии двери и работе динамика

Критичные нюансы: Обязательное использование защитной клеммной колодки на +12В, установка предохранителя в 40-60А возле АКБ, тестирование хода стекла после сборки. Для free-air конструкций требуется герметизация технологических отверстий двери монтажной пеной.

Обшивка дверей кожзамом или алькантарой

Для работы потребуется снять дверные карты, аккуратно открутив крепежные элементы и разъединив контакты динамиков и подсветки. Старую обивку осторожно отделяют от основы, сохраняя для выкройки. Поверхности тщательно очищают от остатков клея и обезжиривают.

Новый материал раскраивают с запасом 3-5 см по контуру, используя старую обшивку как шаблон. Для сложных рельефов (подлокотники, карманы) делают надрезы и фиксируют термоклеем. Основное натяжение выполняют строительным феном, прогревая ткань для лучшего прилегания.

Пошаговая технология

Подготовка основы: Шлифовка пластика и нанесение адгезионного грунта
Фиксация материала: Нанесение контактного клея в 2 слоя с промежуточной сушкой
Формовка: Проглаживание через хлопковую ткань для удаления воздушных пузырей
Обработка краёв: Загиб материала на тыльную сторону с фиксацией мебельным степлером

Материал	Плюсы	Минусы
Кожзам	Устойчивость к влаге, простота ухода	Жестче на ощупь, "эффект сауны" летом
Алькантара	Тактильно приятнее, лучше шумоизоляция	Требует спецсредств для чистки, дороже

При установке карт обратно особое внимание уделяют совмещению крепежных отверстий и плотности прилегания к дверному проёму. Для защиты краёв материала от задиров рекомендуется использовать пластиковые лопатки при сборке.

Установка порогов с подсветкой логотипа на Pajero 4

Подготовьте комплект порогов с интегрированной светодиодной подсветкой логотипа, соответствующий модели Pajero IV. Проверьте наличие всех креплений, проводов, контроллера и инструкции производителя. Очистите штатные пороги и зону монтажа от грязи, обезжирьте поверхности для надежной фиксации двухстороннего скотча.

Снимите защитные планки в дверных проемах для доступа к проводке. Проложите кабель подсветки вдоль порога, фиксируя пластиковыми хомутами, избегая мест движения механизмов сидений и контакта с горячими элементами. Выведите провода в моторный отсек через технологические заглушки в районе ножного пространства.

Подключение электропитания

Подсоедините красный провод питания через предохранитель (5-10А) к плюсовой клемме аккумулятора или реле зажигания. Черный провод закрепите на кузовной болт для массы. Для автоматической активации с открытием дверей подключите сигнальный провод к контактам плафона салонного освещения:

Снимите плафон, определите плюсовой провод при открытии двери тестером
Установите коннектор-«папу» без нарушения штатной изоляции
Протестируйте срабатывание подсветки при разблокировке авто

Элемент	Характеристики	Рекомендации
Светодиоды	IP67, 12V	Проверьте герметичность стыков
Контроллер	Режимы свечения	Разместите в салоне под обшивкой
Проводка	Сечение 0.75 мм²	Используйте термоусадку на скрутках

После монтажа зафиксируйте пороги штатными болтами и дополнительным скотчем по всей длине. Проверьте работу всех режимов подсветки, обработайте стыки силиконовым герметиком. Для защиты от грязи нанесите антигравийное покрытие на нижнюю кромку порогов.

Монтаж нестандартных ручек КПП или руля

Замена штатных элементов управления на тюнинговые требует точного подбора совместимости посадочных размеров и крепежных элементов. Для руля критично проверить совпадение шлицов рулевого вала и диаметр центрального отверстия, а для ручки КПП – тип резьбы (метрическая/дюймовая) и длину штока.

При установке руля категорически запрещается демонтировать заводскую подушку безопасности без переноса системы SRS – это не только нарушит ПДД, но и создаст угрозу безопасности. Для КПП проверьте высоту новой ручки: слишком низкая или высокая конструкция ухудшит эргономику переключения передач.

Пошаговая процедура замены

Для ручки КПП:

Снимите декоративный кожух селектора, аккуратно поддев пластиковыми клиньями
Зафиксируйте шток ключом через технологическое отверстие
Сорвите старую ручку против часовой стрелки (резьба обычно обратная)
Нанесите фиксатор резьбы на шток перед закручиванием новой ручки
Проверьте отсутствие люфтов после установки

Для руля:

Отсоедините АКБ и выждите 15 минут перед работой с подушкой безопасности
Открутите болты крестовины на обратной стороне обода
Аккуратно снимите разъемы кнопок и SRS-модуля
Совместите метки положения вала при монтаже нового руля
Проверьте работу клаксона и отсутствие трения о кожухи после сборки

Критерий	Руль	Ручка КПП
Риски некорректного монтажа	Отказ SRS, биение обода	Проскальзывание на штоке, вибрации
Ключевые параметры	PCD крестовины, вылет	Диаметр резьбы, шаг
Рекомендуемый инструмент	Динамометрический ключ (45-50 Нм)	Стопорное кольцо + съемник

После установки обязательно проверьте реакцию рулевого управления на неровностях – посторонние стуки могут указывать на недостаточную затяжку гайки вала. Для ручки КПП критична точная соосность с пазами передач – перекос даже на 3-5° вызовет затруднения при включении заднего хода или пониженных режимов.

Звукоизоляция дверей и пола своими руками

Шумоизоляция дверей Pajero 4 начинается с демонтажа обшивки: аккуратно снимите пластиковые заглушки, открутите крепежные болты и отсоедините разъемы динамиков/подсветки. Очистите металлическую поверхность от грязи и обезжирьте. Для внутренних полостей дверей используйте вязкие материалы типа битопласта или сплэна – вырежьте фрагменты по форме технологических отверстий и тщательно прикатайте.

На внешнюю часть дверного листа наклейте листовые вибродемпферы (например, STP Aero), закрывая 60-80% площади. Поверх виброизоляции уложите слой шумопоглощающего материала (синтетический войлок, термопласт). Соберите конструкцию в обратном порядке, убедившись, что обшивка плотно прилегает без вибраций.

Этапы изоляции пола

Полная разборка салона: снимите сиденья, ковры, пластиковые пороги и торпедо
Подготовка поверхности: удалите старую изоляцию, зачистите ржавчину, обработайте антикором
Виброизоляция: наклейте демпфирующие плиты (Shumoff Bimast, Vibroplast Silver) на плоские участки пола, особое внимание – тоннелю КПП и зонам крепления подвески
Шумопоглощение: уложите термоакустический материал (Изопласт, Splen) поверх виброизоляции
Теплоизоляция: добавьте слой фольгированного изолона в зонах рядом с выхлопной системой

Критические нюансы: избегайте перекрытия дренажных отверстий в дверях, при монтаже пола оставляйте зазоры вокруг крепежных точек. Используйте материалы с огнестойкими свойствами (класс Г1). Для фиксации применяйте качественный авто-клей (3M, Liqui Moly) и строительный фен для сложных рельефов.

Материал	Толщина	Зоны применения
Вибродемпфер	2-3 мм	Дверные панели, центральный тоннель
Шумопоглотитель	10-20 мм	Пространство под ковром, арки колес
Антискрипная лента	3-5 мм	Стыки пластиковых элементов

После сборки проверьте отсутствие дребезжания на неровной дороге. Эффективная изоляция снижает шум на 30-40%, улучшая акустику аудиосистемы и комфорт при дальних поездках. Дополнительно обработайте колесные арки изнутри жидкой мастикой для подавления гравийного шума.

Замена стандартных пружин на усиленные

Замена стандартных пружин на усиленные – ключевой этап при тюнинге подвески Pajero 4, особенно если автомобиль регулярно эксплуатируется с большим весом (буксировка, экспедиционное оборудование) или требует увеличения клиренса. Усиленные пружины компенсируют проседание штатных элементов, обеспечивая стабильную геометрию подвески и улучшая управляемость нагруженного автомобиля.

Основная задача усиленных пружин – не только поднять кузов на 2-5 см, но и сохранить рабочий ход подвески под нагрузкой. Они предотвращают "пробои" на бездорожье, снижают риск повреждения элементов днища, а также уменьшают крен кузова в поворотах. Важно учитывать, что слишком жесткие пружины ухудшают комфорт на асфальте без нагрузки.

Порядок работ и ключевые моменты

Для замены потребуется:

Комплект усиленных пружин (передние + задние, проверенных брендов: Dobinsons, King Springs, EFS)
Стойки амортизаторов (рекомендуется замена на усиленные, совместимые с высотой подъема)
Домкрат, подставки, набор ключей (включая баллонный на 19-22 мм)
Специнструмент (стяжки пружин, съемник шаровых опор при необходимости)

Этапы замены:

Установите авто на ровную площадку, зафиксируйте колеса противооткатными башмаками.
Снимите колесо, отсоедините тормозной суппорт (передняя ось) и ABS-датчик (при риске повреждения троса).
Ослабьте гайку стойки амортизатора в подкапотном пространстве/багажнике (не снимая полностью).
Сожмите пружину стяжками, отсоедините нижний рычаг от шаровой опоры или ступицы (перед) / снимите крепление амортизатора снизу (зад).
Извлеките старую пружину вместе с опорными чашками и отбойниками.
Установите новые усиленные пружины, сохранив ориентацию (верх/низ) и штатные демпфирующие прокладки.
Соберите узел в обратной последовательности, затяните крепеж с моментом, указанным в сервис-мануале.

Важно: После установки обязательно выполните:

Регулировку углов установки колес (развал-схождение).
Проверку работы ABS и системы стабилизации (при отключении датчиков).
Обкатку 200-300 км без экстремальных нагрузок для "приработки" элементов.

Параметр	Стандартные пружины	Усиленные пружины
Высота подъема	Без изменений	+20-50 мм
Жесткость	Базовая	Увеличена на 20-40%
Макс. нагрузка (зад)	~350 кг	500-700 кг
Ресурс	80-120 тыс.км	150+ тыс.км

Установка амортизаторов с увеличенным ходом

Замена стандартных амортизаторов на модели с увеличенным ходом – ключевой этап лифта подвески. Это позволяет колесам эффективнее отрабатывать неровности без отрыва от поверхности, повышая контроль над автомобилем на бездорожье. Важно подбирать амортизаторы, совместимые с выбранной высотой подъема и типом пружин.

Перед монтажом проверьте состояние сайлентблоков, рычагов подвески и ШРУСов. Увеличенный ход создает дополнительные нагрузки на смежные узлы, поэтому изношенные детали заменяйте заранее. Обязательно сверьтесь с инструкцией производителя амортизаторов относительно требуемого свободного пространства и ограничений по ходу.

Порядок монтажа

Зафиксируйте автомобиль на подъемнике или эстакаде, снимите колеса.
Открутите нижнее крепление штатного амортизатора (болт на рычаге или балке моста).
Ослабьте верхнее крепление под капотом/в багажнике (часто требует снятия обивки).
Демонтируйте старый амортизатор, сравнив его длину с новой деталью в сжатом/растянутом состоянии.
Установите новые амортизаторы, соблюдая ориентацию (резервуаром/штоком вверх согласно маркировке).
Затяните крепеж с моментом, указанным в сервис-мануале Pajero 4 (обычно 90-120 Нм для нижних болтов).

Критические нюансы:

После установки обязательно проверьте отсутствие контакта амортизатора с тормозными шлангами, ABS-проводами или кузовом при полном ходе подвески.
При замене задних амортизаторов контролируйте положение датчика EHC (если есть пневмоподвеска).
Отрегулируйте углы установки колес – изменение геометрии подвески неизбежно.

Параметр	Стандартные амортизаторы	Модели с увеличенным ходом
Ход отбоя (растяжение)	Обычно +50-70 мм	До +100-120 мм
Ход сжатия	Ограничен буфером	Требует удлиненных отбойников
Совместимость с лифтом	До 2"	2-3"+ (зависит от модели)

Монтаж проставок для лифта подвески

Подготовьте автомобиль к работе: установите на ровную площадку, зафиксируйте противооткатными башмаками, снимите колеса. Ослабьте гайки крепления стоек амортизаторов, рычагов подвески и стабилизатора поперечной устойчивости. Не отсоединяйте тормозные шланги или ABS-датчики – подвеска должна свободно провиснуть под собственным весом.

Демонтируйте стойки амортизаторов: открутите верхнюю гайку крепления под капотом (может потребоваться удержание штока шестигранником), затем нижнее крепление к поворотному кулаку. Аккуратно отсоедините стойку, избегая резких движений, чтобы не повредить пыльники и соседние элементы. Аналогичные действия выполните со второй стойкой оси.

Установка проставок

Очистите посадочные места на кузове и верхней части амортизатора от грязи металлической щеткой.
Совместите проставку с отверстиями кузова, убедившись в правильной ориентации (обычно маркировка указывает на переднюю часть авто).
Установите штатный отбойник и опорный подшипник на проставку, сохраняя их исходное положение.
Поднимите амортизатор, совместите его шток с отверстием проставки и зафиксируйте новой гайкой (часто входит в комплект) с моментом 40-60 Н·м.
Закрепите нижнюю часть стойки к поворотному кулаку, используя оригинальные болты с рекомендуемым усилием затяжки (80-100 Н·м).

Повторите процедуру для второй стойки оси. После монтажа проставок обязательно проверьте и отрегулируйте углы установки колес. Невыполнение этой операции приведет к ускоренному износу резины и ухудшению управляемости.

Критичный параметр	Рекомендуемое значение после лифта
Развал передних колес	-0°15' ± 30'
Схождение передних колес	0°10' ± 10'
Схождение задних колес	0°20' ± 10'

Проверьте работоспособность подвески: при движении не должно быть стуков, скрипов или вибраций. Первые 200-300 км избегайте резких маневров и бездорожья – дайте элементам подвески адаптироваться к новому положению.

Замена сайлентблоков на полиуретановые

Полиуретановые сайлентблоки отличаются повышенной износостойкостью и жёсткостью по сравнению с резиновыми аналогами. Они минимизируют люфты в подвеске, улучшая управляемость и точность рулевого управления на бездорожье и асфальте.

Замена требует демонтажа рычагов подвески – передние нижние рычаги снимаются после откручивания шаровых опор и болтов крепления к раме. Задние рычаги демонтируются через технологические люки в кузове после снятия амортизаторов и стабилизатора.

Пошаговая процедура замены

Необходимые инструменты: гидравлический пресс, съёмник сайлентблоков, гаечные ключи (19-24 мм), WD-40, полиуретановая смазка.

Обработать резьбовые соединения WD-40 за 2 часа до работ.
Снять рычаги, очистить посадочные места от грязи.
Выпрессовать старые втулки прессом, используя оправку подходящего диаметра.
Обезжирить посадочные гнёзда ацетоном.
Нанести полиуретановую смазку на внутренние поверхности втулок и рычагов.
Запрессовать новые сайлентблоки, контролируя параллельность фланцев.

Особенности полиуретановых втулок

Параметр	Резина	Полиуретан
Срок службы	40-60 тыс. км	100-150 тыс. км
Жёсткость	Низкая	Высокая
Шумоизоляция	Отличная	Удовлетворительная

Важно: запрессовывать втулки только с помощью пресса – ударные методы деформируют полиуретан. После установки проверьте углы развала-схождения.

Установка защиты картеров редуктора/КПП

Защита картеров редуктора и коробки передач критически важна при эксплуатации Pajero IV в тяжелых условиях. Неудачный контакт с камнями или неровностями может привести к пробою картера и выходу агрегатов из строя.

Самодельные решения требуют точных замеров и учета конструктивных особенностей шасси. Обязательно предусмотрите технологические отверстия для слива масла и вентиляции, а также зазоры для компенсации вибраций силового агрегата.

Этапы изготовления и монтажа

Материалы и инструменты:

Сталь 3-5 мм (нержавеющая или конструкционная)
Уголок/стальная полоса для ребер жесткости
Болты М8-М10, шайбы, гроверы
УШМ с режущими/шлифовальными дисками
Сварочный аппарат и сверлильный станок

Порядок работ:

Демонтируйте штатные пластиковые защиты (при наличии)
Снимите картонные шаблоны днища в зонах редуктора и КПП
Перенесите контуры на стальной лист с припуском 15-20 мм
Вырежьте заготовку и сформируйте отбортовку по краям
Приварите продольные ребра жесткости с шагом 8-10 см
Просверлите монтажные отверстия согласно точкам крепления на раме
Обработайте кромки и нанесите антикоррозийное покрытие
Установите защиту через демпфирующие прокладки

Ключевые требования к конструкции:

Зазор до картера	Не менее 25 мм
Толщина металла	От 3 мм (передняя ось), от 4 мм (раздатка)
Углы наклона	≥ 45° для соскальзывания препятствий

Важно: Регулярно проверяйте момент затяжки крепежа (45-60 Н·м) после бездорожья. Избегайте жесткой сварки защиты к раме – вибрации могут вызвать усталостные трещины. Для переднего моста обязательна выштамповка под шкив коленвала.

Монтаж защиты раздаточной коробки

Перед установкой тщательно очистите поверхность раздаточной коробки и прилегающих элементов рамы от грязи и ржавчины. Проверьте комплектацию защиты: должны присутствовать крепежные болты, гайки, шайбы и резиновые демпферы (при наличии в конструкции). Сравните геометрию новой защиты с заводскими точками крепления на кузове – при несовпадении потребуется доработка кронштейнов.

Поднимите автомобиль на подъемнике или установите на надежные опоры, обеспечив свободный доступ к раздатке. Используйте страховочные подставки – работа под машиной без них запрещена. Подготовьте инструмент: набор головок, воротки, трещотку, удлинители и динамометрический ключ. При примерке избегайте контакта защиты с карданом или элементами выхлопной системы.

Пошаговая установка

Приложите защиту к раздаточной коробке, совместив монтажные отверстия с крепежными точками на кузове. При необходимости используйте временные подпорки для фиксации положения.
Вставьте крепежные болты через демпферные втулки (если предусмотрены), проденьте их в отверстия защиты и кузовных кронштейнов. Предварительно смажьте резьбу графитовой смазкой.
Накрутите гайки вручную до момента соприкосновения с шайбами. Убедитесь в отсутствии перекосов – зазор между защитой и раздаткой должен быть равномерным.
Затяните крепеж в диагональной последовательности динамометрическим ключом. Момент затяжки уточняйте в инструкции к защите (обычно 45-70 Н·м).
Проверьте отсутствие вибраций при запуске двигателя и включении передач. Протестируйте на ровной поверхности: при качении не должно быть контакта с другими узлами.

Тип защиты	Крепежные точки	Особенности монтажа
Стальная штампованная	4-6 болтов	Требует периодической подтяжки крепежа
Алюминиевая литая	4-8 болтов	Чувствительна к перетяжке – может лопнуть
Комбинированная (сталь + алюминий)	6-8 болтов	Часто требует установки дополнительных кронштейнов

Важные нюансы: Не используйте болты длиннее рекомендованных – они могут упереться в корпус раздатки. При установке на автомобили с подогревом раздатки предусмотрите технологические вырезы в защите. Раз в 5 тыс. км проверяйте состояние крепежа и отсутствие трещин в металле.

Ошибки: Монтаж без демпферов усиливает вибрации в салоне. Затяжка "с перегрузом" повреждает резьбовые вставки кузова. Игнорирование зазора 15-20 мм между защитой и карданом приводит к ударам при вывешивании колес.

Установка ребер жесткости на днище

Ребра жесткости (лонжероны) монтируются вдоль силовых линий днища для компенсации крутящих нагрузок при преодолении бездорожья. Они предотвращают деформацию порогов и усиливают крепление подвески, критически важны при использовании внедорожной резины увеличенного диаметра.

Перед монтажом тщательно зачистите места установки от грязи и антикора, обезжирьте поверхности. Обязательно обработайте сварные швы и крепеж антикоррозийным составом после фиксации элементов – это ключевое требование для сохранения целостности конструкции в условиях влаги и реагентов.

Порядок монтажа

Подготовка комплектующих:
- Ребра (сталь 3-5 мм) с предварительными отверстиями под крепеж
- Болты М10-М12 класса 8.8 (минимум 8 шт на элемент)
- Эпоксидный грунт и мастика
Разметка точек крепления:
- Совместите ребра с заводными усилителями рамы
- Избегайте зон топливных магистралей и тормозных трубок
Фиксация:
- Прихватка сваркой в 4-5 точках по длине элемента
- Сквозное болтовое соединение в местах без силовых элементов кузова

Важно: при сварке отключайте клеммы АКБ и демонтируйте топливный бак при работе в задней части. Контролируйте отсутствие перегрева ближайших узлов – оптимально использовать точечную сварку импульсным аппаратом.

Тип ребра	Зоны покрытия	Толщина (мм)
Центральное	От раздатки до заднего моста	4-5
Боковые	Пороги и крепления задних амортизаторов	3-4

Обработка днища антикором своими руками

Обработка днища антикоррозийным составом – критически важный этап подготовки Pajero 4 к эксплуатации, особенно в условиях российской зимы с реагентами. Эта процедура значительно продлевает жизнь лонжеронам, раме, аркам и другим скрытым элементам, подверженным коррозии.

Самостоятельное выполнение требует времени, терпения и соблюдения техники безопасности, но позволяет сэкономить средства и провести работу максимально тщательно, уделив внимание проблемным местам, которые часто пропускают в сервисах.

Подготовка днища к нанесению антикора

Качественная подготовка – залог долговечности покрытия. Без нее антикор ляжет неровно и быстро отстанет.

Мойка: Тщательно вымойте днище, колесные арки, скрытые полости рамки и пороги мощной струей воды, удаляя грязь, соль и песок. Используйте автошампунь и щетки.
Механическая очистка: Удалите ВСЮ отслаивающуюся краску, ржавчину и старую шумоизоляцию. Используйте металлические щетки (ручные, насадки на дрель/болгарку), скребки, шпатели. Особое внимание: стыки, сварные швы, кромки, внутренние поверхности арок.
Обезжиривание: Обработайте всю очищенную поверхность обезжиривателем (уайт-спирит, специальный автообезжириватель). Это удалит масляные пятна и улучшит адгезию.
Обработка ржавчины: На участках с остатками коррозии нанесите преобразователь ржавчины согласно инструкции. Дайте ему прореагировать и высохнуть.
Сушка: Днище должно быть абсолютно сухим перед нанесением антикора. Используйте компрессор для продувки скрытых полостей и стыков.
Маскировка: Заклейте малярным скотчем и закройте пленкой все элементы, которые не должны быть покрыты антикором: тормозные диски/колодки, трубки тормозов и топливные магистрали (если они не в защитных кожухах), выхлопную систему (особенно гофру и катализатор), датчики, резиновые уплотнители, элементы подвески.

Выбор антикоррозийного состава

Для Pajero 4 предпочтительны составы, сохраняющие эластичность и обладающие хорошей адгезией к металлу.

Тип состава	Особенности	Примеры марок
Битумно-каучуковые мастики	Доступны, легко наносятся (кисть, валик, распылитель), хорошая шумоизоляция. Требуют тщательной подготовки поверхности. Могут твердеть со временем и трескаться.	Body, Dinitrol ML, Tectyl, Mastik
Жидкие составы на восковой основе	Легко проникают в стыки и скрытые полости (идеальны для скрытых полостей рамки и дверей), саморастекающиеся, "дышащие". Менее стойкие к механическим воздействиям, часто требуют ежегодного обновления.	Dinitrol Cavity Wax, Noxudol, Liqui Moly
Резиновые покрытия	Очень прочные, стойкие к абразиву и ударам камней, отличная шумоизоляция. Сложнее в нанесении (требуют распылителя), дороже.	3M Undercoating, Raptor, Novol

Технология нанесения антикора

Температурный режим: Работайте при температуре воздуха и поверхности от +10°C до +30°C, как указано на банке. Холод ухудшает адгезию, жара – ускоряет высыхание, мешая растеканию.
Перемешивание: Тщательно перемешайте состав миксером на малых оборотах дрели. При использовании распылителя – разбавьте до нужной вязкости строго рекомендованным растворителем.
Нанесение:
- Скрытые полости: Используйте восковые составы и специальную трубку-пистолет для обработки лонжеронов, порогов, стоек, дверей изнутри.
- Открытое днище, арки: Наносите мастику или резиновое покрытие кистью, валиком или распылителем. Первый слой – тонкий, "грунтующий", для лучшей адгезии. Дайте подсохнуть согласно инструкции (обычно 1-3 часа).
- Второй слой: Нанесите основной слой толщиной 1-3 мм. Особенно тщательно промазывайте сварные швы, кромки, места креплений.
Сушка: Обеспечьте хорошую вентиляцию. Полное высыхание (отверждение) может занять от 12 часов до нескольких дней. Избегайте попадания воды и грязи.

Важные нюансы и рекомендации

Скрытые полости – ключевая зона! Именно там начинается незаметная снаружи коррозия. Используйте специальные насадки-распылители с длинными гибкими трубками. После обработки убедитесь, что дренажные отверстия не забиты составом.

Колесные арки: Закрываются составом особенно тщательно, так как подвержены максимальному воздействию грязи, воды и абразива. Не забудьте про внутренние поверхности арок.

Защита от шума: Толстый слой битумной или резиновой мастики значительно снизит дорожный шум в салоне.

Техника безопасности: Работайте в хорошо проветриваемом помещении (идеально – на улице), используйте респиратор с угольным фильтром, защитные очки, перчатки и старую одежду. Составы токсичны и горючи!

Замена воздушного фильтра на нулевое сопротивление

Установка фильтра нулевого сопротивления (нулевика) на Pajero IV направлена на увеличение пропускной способности воздушного потока в двигатель. Это снижает сопротивление на впуске, теоретически улучшая наполнение цилиндров кислородом. Важно понимать, что ощутимый прирост мощности возможен только после комплексного тюнинга ДВС и требует профессиональной настройки ЭБУ.

Стандартный фильтр обеспечивает максимальную защиту от пыли, но создает высокое аэродинамическое сопротивление. Нулевик использует многослойную хлопковую или поролоновую прослойку с пропиткой, которая задерживает загрязнения при меньшем препятствии воздуху. Для Mitsubishi Pajero 4 подбирайте модели с точным соответствием посадочным размерам корпуса воздухозаборника.

Порядок установки своими руками

Необходимые инструменты: крестовая отвертка, ветошь, очиститель корпуса воздушного фильтра (опционально).

Откройте капот и зафиксируйте его упором.
Найдите пластиковый корпус воздушного фильтра в моторном отсеке (обычно справа или по центру).
Открутите винты крепления верхней крышки корпуса (4-6 штук).
Аккуратно снимите крышку, отсоединив патрубок датчика массового расхода воздуха (ДМРВ) при необходимости.
Извлеките штатный бумажный фильтр, протрите внутренности корпуса от пыли ветошью.
Установите нулевик в посадочное гнездо, соблюдая ориентацию (маркировка «UP» должна быть сверху).
Закройте крышку корпуса, затяните винты крест-накрест без перекоса.
Проверьте надежность фиксации всех элементов перед запуском двигателя.

Критические нюансы эксплуатации:

Обслуживание: Требует чистки каждые 3-5 тыс. км специальным набором (очиститель + пропитка)
Риски: Некачественные фильтры пропускают абразивную пыль, ускоряя износ ЦПГ
Звук: Появляется характерное «подсвистывание» на впуске при резком нажатии педали газа

Плюсы	Минусы
Улучшенная отзывчивость на низких оборотах	Необходимость регулярной чистки
Снижение насосных потерь ДВС	Риск попадания грязи при неправильном уходе
Спортивное звучание впуска	Минимальный прирост мощности без чип-тюнинга

Тюнинг выхлопной системы для улучшения проходимости

Штатная выхлопная система Pajero 4 уязвима при преодолении бездорожья: низко расположенные элементы рискуют быть поврежденными о камни, бревна или глубокую колею. Деформация труб, глушителя или катализатора не только снижает эффективность двигателя, но и может полностью заблокировать движение.

Тюнинг направлен на подъем трассы выше рамы, усиление конструкции и оптимизацию выхлопа для сохранения тяги на низких оборотах. Это критично при форсировании грязевых участков, болот и крутых подъемов, где каждое повреждение или потеря мощности становятся фатальными.

Способы модернизации

Подъем выхлопных труб: Перемонтаж магистралей с креплением к лонжеронам или каркасу безопасности. Используются Г-образные кронштейны и термостойкие подвесы, исключающие контакт с элементами шасси.
Замена катализатора на пламегаситель: Установка компактного стронгера вместо громоздкого катализатора. Сокращает длину системы на 15-20 см, поднимает клиренс на 3-5 см и предотвращает забивание сот грязью.
Монтаж гофрированного участка: Врезка гибкой нержавеющей гофры перед резонатором компенсирует вибрации двигателя и рамы, снижая риск разрыва сварных швов на ухабах.
Установка стальной защиты: Изготовление 3-5 мм стального экрана под резонатором и пламегасителем. Крепится на болтах с термозазором 15-20 мм, принимая удары вместо выхлопных элементов.
Оптимизация глушителя: Замена штатного на прямоточный малогабаритный вариант (например, цилиндрический Slim Line). Монтируется под углом к раме, сокращая выступающие части ниже оси балки.

Важно: При замене коллектора на 4-2-1 "паук" сохраняйте длину приемных труб – укорочение смещает пик крутящего момента вверх, ухудшая старт с места в грязи. Обязательная проверка герметичности соединений после бездорожья предотвращает отравление салоном угарным газом.

Установка гидроопоры капота своими руками

Подготовьте комплект гидроопор, соответствующих модели Pajero 4, и стандартный набор инструментов: ключи на 10–14, плоскогубцы, ветошь и WD-40 для обработки закисших креплений. Убедитесь, что капот фиксируется в открытом положении штатной упорной стойкой – это предотвратит его случайное падение во время работ.

Очистите посадочные места креплений на кузове и капоте от грязи металлической щёткой. Сравните геометрию штатных точек с крепёжными элементами новых гидроопор – при несовпадении отверстий потребуется аккуратная разметка и сверловка (не более +1–2 мм от исходного диаметра).

Пошаговый монтаж

Демонтаж заводской опоры: снимите фиксирующий штифт/пружинную скобу, затем выкрутите болты крепления к кузову и капоту.
Установка нижнего кронштейна:
- Приложите кронштейн гидроопоры к кузовному кольцу.
- Зафиксируйте болтом с шайбой гровера, не затягивая окончательно.
Крепление верхнего узла:
- Вставьте шаровую часть опоры в кронштейн на капоте.
- Проверьте соосность – ось гидроопоры должна двигаться без перекосов.
Регулировка:
- Приоткройте капот на 30–40 см, зафиксируйте гидроопору в нижнем кронштейне.
- Постепенно поднимайте капот, контролируя отсутствие сопротивления и перекосов.
- Затяните все болты с усилием 25–30 Н∙м.

Важно: после установки проверьте плавность хода на всех углах подъёма. При трении или заедании ослабьте кронштейны, сдвиньте гидроопору на 1–2 мм вдоль оси крепления и повторите тест. Для увеличения ресурса смажте шарниры графитовой смазкой каждые 15 000 км пробега.

Замена топливных фильтров тонкой очистки

На Pajero 4 поколения установлены два топливных фильтра тонкой очистки: основной в топливном баке и дополнительный в моторном отсеке. Оба требуют регулярной замены каждые 40-60 тыс. км для защиты топливной аппаратуры от абразивных частиц и воды.

Работы начинайте при холодном двигателе и минимальном уровне топлива в баке. Обязательно стравите давление в топливной системе: найдите предохранитель топливного насоса (FUSE №16, 15А в монтажном блоке салона), запустите двигатель и дайте ему заглохнуть самостоятельно. Повторите 2-3 раза.

Замена фильтра в топливном баке

Снимите заднее сиденье, открутив фиксирующие болты Torx T40.
Отсоедините разъемы датчика уровня топлива и топливного модуля под лючком.
Ключом на 8 мм открутите 8 гаек крепления крышки модуля.
Аккуратно извлеките топливный модуль, отсоединив быстросъемные топливопроводы.
Замените картридж фильтра (оригинальный код MR985727) вместе с уплотнительными кольцами.

Замена подкапотного фильтра

Фильтр расположен за воздушным фильтром у правой стойки кузова
Ослабьте хомут и снимите подводящий/отводящий шланги
Ключом на 10 мм открутите кронштейн крепления
Установите новый фильтр (оригинальный код MD614602) с соблюдением направления потока (маркировка на корпусе)

Параметр	Бензиновый 3.8	Дизель 3.2 DI-D
Ресурс фильтров	60 тыс. км	40 тыс. км
Код основного фильтра	MR985727	MR985727
Код подкапотного фильтра	MD614602	-

После замены обязательно проверьте герметичность соединений: включите зажигание на 10 секунд без запуска двигателя (для создания давления), затем осмотрите стыки. При первом запуске двигатель может работать неустойчиво 10-15 секунд – это нормально.

Монтаж сажевого фильтра на дизельный Pajero 4 (если снят)

Установка сажевого фильтра (DPF) на Mitsubishi Pajero IV после его удаления – технически сложная и спорная с юридической точки зрения процедура. Она требует не только механического монтажа узла, но и восстановления корректной работы системы управления двигателем. Важно понимать, что обратная установка DPF часто связана с необходимостью прохождения техосмотра или соблюдения экологических норм, действующих в конкретном регионе.

Процесс предполагает наличие оригинального или совместимого сажевого фильтра, всех датчиков (дифференциального давления, температуры до и после DPF), патрубков, а также исправной системы впрыска мочевины (AdBlue) и каталитического нейтрализатора, если они были демонтированы ранее. Крайне важна полноценная заводская прошивка ЭБУ двигателя, так как "пустой" блок управления или эмуляторы после удаления DPF не смогут обеспечить его правильную работу.

Этапы монтажа и настройки

Выполнение работ требует строгой последовательности:

Подготовка компонентов: Убедитесь в наличии всего оборудования: сам фильтр в сборе, датчики, герметичные соединительные трубки, крепежи, прокладки выхлопной системы.
Механический монтаж:
- Установите сажевый фильтр в штатное место под днищем автомобиля.
- Подключите трубки дифференциального давления к патрубкам на DPF и к датчику.
- Вверните датчики температуры в предусмотренные гнезда до и после фильтра.
- Надежно закрепите всю конструкцию, используя термостойкие хомуты и оригинальные крепления.
- Восстановите систему подачи AdBlue (если она была отключена), включая бак, насос, форсунку и трубопроводы.
Электрические подключения: Подсоедините разъемы всех датчиков (давления, температуры) к штатной электропроводке автомобиля.
Программное обеспечение: Это ключевой и самый сложный этап:
- Полностью восстановите оригинальную прошивку ЭБУ двигателя, удалив все чип-тюнинг решения, отключавшие DPF.
- С помощью диагностического оборудования (например, MUT-III или совместимого сканера) выполните процедуру привязки датчиков и адаптацию DPF в блоке управления.
- Сбросьте ошибки, связанные с системой очистки выхлопных газов.
- Протестируйте работу системы: запустите двигатель, проверьте отсутствие ошибок, убедитесь в корректных показаниях датчиков (температура, перепад давления) и инициируйте принудительную регенерацию.

Критические моменты: Отсутствие оригинальной прошивки сделает монтаж бессмысленным – ЭБУ не будет управлять DPF. Негерметичность системы или неисправность датчиков вызовут ошибки и блокировку регенерации. Процедура требует глубоких знаний систем Pajero IV и специализированного оборудования, поэтому самостоятельное выполнение без опыта крайне не рекомендуется. Юридическая ответственность за установку/удаление DPF лежит на владельце ТС.

Установка системы кондиционирования масла АКПП

Основная задача системы – снижение рабочей температуры трансмиссионной жидкости, что критично при повышенных нагрузках (буксировка, бездорожье, жаркий климат). Перегрев масла в АКПП ведет к ускоренному окислению, потере защитных свойств, закоксовыванию каналов гидроблока и преждевременному износу фрикционов. Установка радиатора охлаждения АТФ продлевает ресурс коробки передач и улучшает стабильность ее работы.

Для самостоятельного монтажа потребуется: выносной пластинчатый или трубчато-пластинчатый радиатор (совместимый по размерам и теплоотдаче), шланги маслостойкие (внутренний диаметр обычно 10-12мм), фитинги/ниппели для подключения, хомуты, крепежные элементы (скобы, болты), инструмент для врезки в штатную систему охлаждения АКПП. Обязательно подготовьте достаточное количество свежей трансмиссионной жидкости соответствующей спецификации для последующей замены и заполнения системы.

Порядок монтажа

Демонтаж защиты и доступ: Снимите защиту картера и элементы, мешающие доступу к штатным магистралям охлаждения АКПП (обычно идущим к радиатору двигателя). Обеспечьте свободный доступ к участку врезки.
Врезка в магистраль:
- Определите "обратную" магистраль (более горячая жидкость, идущая из АКПП к теплообменнику).
- Аккуратно разрежьте шланг или отсоедините штатный металлический трубопровод в выбранном месте.
- Установите переходные фитинги/ниппели для подключения новых шлангов.
Установка радиатора:
- Надежно закрепите дополнительный радиатор в передней части автомобиля (за решеткой радиатора, перед конденсором кондиционера, в районе бампера), обеспечив максимальный поток набегающего воздуха и защиту от механических повреждений.
- Ориентируйте патрубки радиатора для удобного подключения шлангов без перегибов.
Прокладка шлангов:
- Соедините фитинг на "обратной" магистрали АКПП с верхним патрубком нового радиатора.
- Соедините нижний патрубок нового радиатора с фитингом на магистрали, идущей обратно в АКПП (или к штатному теплообменнику).
- Фиксируйте шланги хомутами через каждые 15-20 см, избегайте контакта с подвижными частями, острыми кромками и горячими элементами. Используйте защитные гофры в зонах риска.
Замена жидкости и проверка:
- Долейте или полностью замените трансмиссионную жидкость с учетом объема новой системы.
- Заведите двигатель, прогрейте АКПП, переключая режимы (P-R-N-D с задержкой).
- Внимательно проверьте все соединения на предмет подтеков масла под давлением.
- Убедитесь в отсутствии перегибов шлангов и касаний элементов кузова/двигателя.

Критерии выбора компонентов

Компонент	Критичные параметры
Радиатор	Теплоотдача (соответствие мощности двигателя/АКПП), габариты (возможность установки без мод. кузова), материал (алюминий), тип (пластинчатый - эффективнее, трубчатый - прочнее)
Шланги	Маслостойкость (ATF, синтетика), термостойкость (не менее 120°C), давление (выдерживать 5-7 бар), внутренний диаметр (точно соответствовать фитингам)
Фитинги/Хомуты	Качественный металл (нержавейка), надежный тип хомутов (винтовые "червячные" предпочтительнее проволочных)

Модернизация тормозной системы: шланги, колодки

Замена штатных тормозных шлангов на армированные – первый шаг к повышению эффективности. Резиновые аналоги деформируются под давлением, снижая четкость срабатывания педали, тогда как стальная оплетка новых шлангов исключает расширение контура даже при агрессивном торможении.

Выбор колодок требует анализа состава фрикционного материала: керамические обеспечивают стабильность на высоких температурах и низкую запыленность, но проигрывают в "холодном" торможении; полуметаллические агрессивнее работают вначале, но быстрее изнашивают диск. Для тяжелого Pajero 4 предпочтительны органические или спеченные модели с термостойкостью от 600°C.

Критерии выбора комплектующих

Шланги: длина должна соответствовать подвеске с лифтом, защитная оболочка обязательна для бездорожья
Колодки: индекс скорости (H – до 210 км/ч), коэффициент трения (FF ≥ 0.45), совместимость с датчиками износа
Диски: вентилируемые с насечками для самоочистки, толщина минимум 24 мм для 3.8-литровых модификаций

Компонент	Рекомендуемые бренды	Особенности установки
Шланги	Goodridge, TRW	Проверка зазоров при полном вывешивании колес
Колодки	Brembo, Akebono	Обязательная притирка 300 км без резких торможений

Важно! После замены шлангов выполните прокачку контура в последовательности: задний правый → передний левый → задний левый → передний правый. Используйте только DOT 4.1 или DOT 5.1, совместимые с ABS. Тест-драйв начинайте с проверки на 40 км/ч – педаль должна срабатывать без "провалов".

Установка регулятора тормозных усилий (тормозные пропорции)

Регулятор тормозных усилий (РТУ) на Mitsubishi Pajero IV (V9_) отвечает за баланс давления между передними и задними тормозами, предотвращая блокировку задней оси при резком торможении или изменении загрузки автомобиля. Неправильная работа этого узла приводит к заносам, особенно с гружёным багажником или прицепом, а также неравномерному износу колодок.

Демонтаж старого РТУ требует предварительной деактивации тормозной системы: отсоедините клемму АКБ, сбросьте давление в контурах 5-6 нажатиями на педаль тормоза при выключенном зажигании. Отсоедините разъёмы датчиков ABS/ESP (если они мешают доступу) и электропроводку, затем аккуратно разъедините тормозные трубки, используя торцовые ключи, чтобы не повредить грани.

Монтаж и настройка нового регулятора

Установите новый регулятор на штатное место, затягивая крепёжные болты моментом 22–25 Н·м. Подсоедините тормозные трубки в обратной последовательности демонтажа, соблюдая маркировку контуров (обычно метки «FR» – передний правый, «FL» – передний левый, «R» – задний). Важно избегать перекручивания трубок!

Процедура прокачки системы:

Заполните бачок ГТЦ свежей тормозной жидкостью DOT4.
Прокачайте контуры в последовательности: правое заднее колесо → левое заднее → правое переднее → левое переднее.
При работающем двигателе нажмите педаль тормоза 10–15 раз с усилием 500 Н для калибровки датчиков ESP.

Калибровка РТУ выполняется инструментально: подключите диагностический сканер к разъёму OBD2, активируйте функцию «Регулировка тормозного баланса» в меню электронных систем торможения. Следуйте инструкциям на экране (обычно требуется несколько циклов торможения на ровной площадке).

Контрольные параметры	Норма для Pajero IV
Давление передней оси	65–75% от общего усилия
Разница контуров задней оси	не более 5%
Рабочий ход штока РТУ	8–12 мм

После установки обязательно проверьте герметичность соединений и отсутствие кодов ошибок в блоке ABS. Тест-драйв начинайте с плавных торможений на пустой дороге, обращая внимание на «чувствительность» педали и траекторию движения при экстренном сбросе скорости с 60 км/ч.

Монтаж гидравлического стояночного тормоза на АКПП

Установка гидроручника на Pajero 4 с автоматической коробкой передач требует интеграции в основную тормозную систему. Ключевая задача – создать независимый контур, управляемый ручным рычагом, который механически блокирует задние колеса через давление жидкости. Комплект должен включать главный цилиндр с резервуаром, рычаг управления, магистральные трубки и адаптеры для суппортов.

Работы начинайте только после полной диагностики штатной тормозной системы. Обязательно проверьте состояние задних суппортов, целостность шлангов и отсутствие коррозии на трубках. Подготовьте специнструменты для работы с гидравликой: трубогиб, развальцовочный набор для тормозных трубок и вакуумный прокачиватель.

Пошаговая инструкция установки

Демонтаж элементов салона
- Снимите обшивку центрального тоннеля для доступа к зоне монтажа рычага
- Определите место установки кронштейна главного цилиндра (обычно возле рычага КПП)
Монтаж гидравлического блока
- Закрепите главный цилиндр на штатных или усиленных кронштейнах
- Установите рукоятку управления с фиксатором в удобном положении
Прокладка магистралей
- Проложите новые медные или стальные трубки вдоль лонжеронов
- Используйте защитные гофры в зонах трения о кузов
- Подключите магистрали к суппортам через переходники с двойной конусной посадкой
Герметизация и прокачка
- Залейте тормозную жидкость DOT 4 в резервуар
- Прокачайте систему вакуумным методом: правое заднее колесо → левое заднее
- Проверьте отсутствие пузырей в жидкости и подтеков на соединениях
Тестирование работоспособности
- На ровной поверхности при включенном ручнике попробуйте тронуться с места
- Контролируйте полную блокировку колес при поднятом рычаге
- Проверьте плавность растормаживания после опускания рукоятки

Критические нюансы: При подключении к суппортам используйте только бесшовные трубки с двойной развальцовкой. Обязательно установите термозащитные экраны вблизи выхлопной системы. После монтажа первые 500 км избегайте активного использования гидроручника для экстренного торможения – системе требуется обкатка.

Замена тормозной жидкости полезным методом прокачки

Классический метод с помощником требует синхронного нажатия педали и открытия штуцера, что часто приводит к попаданию воздуха в систему из-за ошибок в последовательности. Полезная альтернатива – принудительная прокачка вакуумным насосом через штуцеры суппортов, позволяющая полностью контролировать процесс в одиночку и минимизировать риски.

Этот способ обеспечивает полное удаление старой жидкости и воздушных пробок за счет создания постоянного разрежения в контурах. Для Pajero 4 особенно актуально использовать DOT 4 или DOT 5.1, учитывая нагрузку на тормоза при эксплуатации в тяжелых условиях бездорожья или с тюнинговыми колесами увеличенного диаметра.

Технология вакуумной прокачки

Откачайте старую жидкость из бачка грушей, заполните резервуар свежей до отметки MAX
Наденьте прозрачный шланг вакуумного насоса на штуцер заднего правого суппорта
Открутите штуцер на ½ оборота, создайте разрежение 0.6-0.8 Бар
Контролируйте выход жидкости без пузырьков через прозрачный шланг
Повторите для заднего левого, переднего правого и переднего левого контуров

Критерии качества: Жидкость в шланге должна течь непрерывной струей без вспенивания. Обязательно поддерживайте уровень в бачке выше MIN во избежание подсоса воздуха. После прокачки всех колес проверьте жесткость педали – при правильном выполнении она становится «каменной» после 2-3 нажатий.

Важные нюансы для Pajero 4:

Используйте защитные очки: тормозная жидкость вызывает ожоги
Штуцеры предварительно обработайте WD-40 во избежание срыва граней
Прокачивайте контуры в последовательности: зад-правый → зад-левый → перед-правый → перед-левый
После процедуры проверьте герметичность соединений при работающем двигателе

Подключение вспомогательных приборов в салоне

Подключение дополнительных устройств требует тщательного планирования электропроводки и выбора точек питания. Основные источники – штатная аккумуляторная батарея через предохранительный блок или встроенный прикуриватель. Обязательно рассчитайте суммарную нагрузку на цепь и используйте медные провода подходящего сечения с термоусадкой.

При монтаже избегайте прокладки кабелей вблизи движущихся элементов (рулевая колонка, педали). Для защиты цепей установите дополнительные предохранители максимально близко к источнику питания. Группируйте приборы по назначению: навигация, освещение, мультимедиа – для каждой группы отдельная линия с реле.

Этапы установки типовых приборов

Рассмотрим подключение распространённых аксессуаров:

Дополнительные розетки 12V
- Снимите облицовку тоннеля возле рычага КПП
- Подключите красный провод к клемме ACC замка зажигания через 15А предохранитель
- Чёрный провод зафиксируйте на кузовном болте (зачистите краску!)
LED-подсветка
- Используйте готовые наборы с контроллером
- Плюс питания – к плафону освещения салона
- Минус – на массу дверного проёма
- Фиксируйте ленту 3M-скотчем по периметру торпедо
Вольтметр в панель
- Вырежьте посадочное место в заглушке слева от руля
- Силовой кабель подключите к красному проводу магнитолы
- Давление масла подключайте через Т-образный тройник к штатному датчику

Важно: При подключении к CAN-шине (OBD-разъём) используйте только согласованные переходники. Прямое вмешательство в заводскую проводку может вызвать ошибки ЭБУ.

Рекомендуемые параметры проводки
Прибор	Сечение провода	Предохранитель
USB-зарядка	1.5 мм²	5A
Радар-детектор	0.75 мм²	3A
Автохолодильник	2.5 мм²	25A
Лебёдка (пульт)	1.0 мм²	10A

Установка дополнительного аккумулятора в багажник

Определите место крепления в багажнике, исключая зоны деформации и обеспечивая вентиляцию. Используйте усиленные кронштейны с виброгасящими прокладками, фиксируя АКБ на ровной поверхности. Обязательно изолируйте корпус батареи от металлических элементов кузова.

Подведите силовой кабель (сечением не менее 25 мм²) от основного аккумулятора через технологические отверстия в перегородке. Устанавливайте в разрыв цепи автоматический выключатель (100-150А) в моторном отсеке. Все провода защищайте гофротрубой и фиксируйте стяжками с шагом 30 см.

Схема подключения и компоненты

Обязательные элементы:

Изоляторы: Модуль развязки (VSR) или диодный разделитель
Медные наконечники с двойной опрессовкой
Коррозионностойкие клеммы (свинцовые или латунные)

Последовательность коммутации:

Основная АКБ (+) → Выключатель → Изолятор
Изолятор → Дополнительная АКБ (+)
Кузов → Дополнительная АКБ (-) (коротким кабелем)

Параметр	Рекомендация
Тип АКБ	AGM или гелевый (необслуживаемый)
Емкость	70-100 А·ч (синхронизация с основной батареей)
Защита кабеля	Двойная изоляция + термостойкая гофра

Проверьте работу изолятора мультиметром: при запуске двигателя напряжение на дополнительной АКБ должно отсутствовать, после прогрева – сравниваться с основным. Регулярно контролируйте затяжку клемм (момент 8-10 Н·м).

Проверка развала-схождения после лифта подвески

Лифт подвески, установка проставок или новых пружин/амортизаторов значительно изменяет геометрию ходовой части. Углы установки колес (развал, схождение и кастер) неизбежно отклоняются от заводских норм. Эти изменения напрямую влияют на управляемость автомобиля, стабильность на трассе, износ резины и ресурс элементов подвески.

Проверка и регулировка развала-схождения после выполнения лифта подвески на Pajero IV не является опциональной процедурой – это обязательный этап работ. Пренебрежение им приведет к быстрому и неравномерному износу протектора шин (часто характерному "пилообразному" износу), ухудшению курсовой устойчивости, увеличению усилия на руле, а также может спровоцировать ускоренный выход из строя шаровых опор, рулевых наконечников и сайлентблоков.

Как выполнить проверку и регулировку

Ключевые шаги и особенности после лифта:

Выбор специализированного сервиса: Не каждый шиномонтаж обладает необходимым оборудованием и опытом для работы с лифтованными внедорожниками. Ищите сервис с современным 3D стендом развала-схождения и обязательно уточняйте опыт мастера в настройке подвесок после лифа.
Предварительная подготовка: Перед заездом на стенд убедитесь, что давление во всех шинах соответствует норме, проверьте отсутствие люфтов в рулевом управлении и подвеске (шаровые, рулевые тяги/наконечники, сайлентблоки рычагов), убедитесь, что автомобиль не загружен (багажник пуст, полный бак топлива допустим).
Компенсация биения дисков: Мастер установит на колеса специальные мишени или адаптеры стенда. Важный этап – компенсация (или "обучение") – процесс измерения и учета возможного биения колесных дисков для получения точных данных об углах установки колес.
Анализ текущих параметров: Стенд покажет фактические значения углов установки всех четырех колес. После лифта обычно наблюдается:
- Увеличение отрицательного развала (верх колеса сильнее наклонен внутрь).
- Изменение схождения (чаще увеличение "положительного" схождения – носки колес смотрят внутрь).
- Уменьшение угла кастера (вертикальный наклон оси поворота колеса назад), что ухудшает стабильность на прямой и самовозврат руля.
Регулировка: Мастер будет выставлять углы в соответствии с целевыми значениями. Основные регулируемые параметры на Pajero IV:
- Схождение передних колес: Регулируется изменением длины рулевых тяг (вращением муфты).
- Развал передних колес: Регулируется эксцентриковыми болтами в местах крепления нижних рычагов к поворотному кулаку. После большого лифа диапазона регулировки штатными болтами может не хватить, потребуются развальные пластины.
- Схождение задних колес: Регулируется эксцентриковыми болтами на концах реактивных тяг (продольных рычагов) задней подвески.
- Кастер: Штатно регулируется слабо (эксцентриком верхнего заднего болта крепления нижнего рычага). Значительная коррекция кастера после лифа обычно требует установки специальных регулируемых верхних рычагов.
Проверка результата: После всех регулировок проводится повторный замер углов на стенде для подтверждения, что они находятся в заданных пределах.
Получение отчета: Обязательно запросите распечатку отчета со стенда "ДО" и "ПОСЛЕ" регулировки. В нем будут указаны фактические значения и отклонения от нормы.

Типичные целевые значения после лифта (пример для лифта ~50 мм):

Параметр	Заводское значение (пример)	Целевое после лифта (пример)
Развал передний	-0°20' ± 45'	-0°30' до 0°00' (ближе к 0 или чуть в минус)
Схождение переднее (суммарное)	+0°10' ± 10'	+0°10' до +0°20' (или в мм: ~1-2 мм)
Кастер передний	+3°30' ± 1°	+2°30' до +3°00' (максимально возможно в плюс)
Схождение заднее (суммарное)	+0°20' ± 20'	+0°10' до +0°20'

Важно: Конкретные целевые значения могут незначительно варьироваться в зависимости от высоты лифта, установленных компонентов (особенно рычагов) и рекомендаций производителя лифт-комплекта или специалиста стенда. После регулировки обязательно совершите тестовую поездку, обращая внимание на поведение руля (легкость, возврат в ноль), прямолинейность движения и отсутствие вибраций. При появлении проблем вернитесь в сервис.

Техобслуживание после завершения работ своими руками

После установки тюнинг-комплектующих критически важно провести комплексную диагностику систем автомобиля. Проверьте герметичность всех соединений (топливных магистралей, патрубков охлаждения, выпускного тракта), корректность работы датчиков и отсутствие ошибок ЭБУ через диагностический сканер. Убедитесь в отсутствии утечек технических жидкостей и правильном креплении новых компонентов.

Обкатка модифицированных узлов требует особого режима эксплуатации в первые 500-1000 км. Избегайте экстремальных нагрузок на двигатель (особенно после чип-тюнинга или установки турбокомпрессора), резких стартов и торможений при апгрейде подвески/тормозов. Контролируйте температурные показатели, уровень масла и характер работы силового агрегата.

Ключевые этапы послегаражного обслуживания

Обязательные процедуры:

Регулировка углов установки колес после замены пружин, амортизаторов или лифт-комплектов
Замена моторного масла и фильтров при доработках двигателя (через 500 км пробега)
Доводка и протяжка резьбовых соединений подвески через 200-300 км

Узел тюнинга	Контрольный параметр	Периодичность проверки
Силовая установка	Давление масла, цвет выхлопа	Каждые 200 км (первые 1000 км)
Подвеска	Состояние сайлент-блоков, пыльников	Через 500 км и перед выездом на бездорожье
Электрика	Напряжение АКБ, работа предохранителей	Еженедельно в течение месяца

Дополнительные меры предосторожности:

Проверка балансировки колес при установке покрышек внедорожного типа
Контроль точки касания кузова и шин на максимальных ходах подвески
Тестирование работы блокировок и модифицированной проводки в полевых условиях

Фиксируйте все отклонения в работе систем и оперативно устраняйте недочеты – это предотвратит развитие критических поломок. Особое внимание уделяйте посторонним шумам и вибрациям на разных скоростных режимах.

Список источников

При подготовке статьи о самостоятельном тюнинге Mitsubishi Pajero IV (четвертого поколения) важно опираться на проверенные источники, предоставляющие технически точную информацию, практические инструкции и реальный опыт владельцев. Следующие категории ресурсов будут наиболее полезны.

Основу составят специализированные форумы владельцев, сайты тюнинг-ателье, видеоплатформы с монтажными работами, профильные издания и техническая литература, а также каталоги производителей тюнинг-комплектующих. Критически важно анализировать информацию из разных источников для комплексного понимания.

Ключевые категории источников

Форумы владельцев Mitsubishi Pajero IV: Обсуждения моделей V8x/V9x, разделы по тюнингу подвески, защиты, электрооборудования, двигателя, внешнего вида.
Специализированные сайты по внедорожному тюнингу и сервисы: Статьи, обзоры, инструкции по установке конкретного оборудования (лебедки, бамперы, лифты, шноркели, защита днища).
Видеохостинги (YouTube): Каналы, посвященные ремонту и тюнингу внедорожников, с подробными видеоинструкциями по монтажу элементов тюнинга на Pajero IV.
Онлайн-журналы и порталы об автомобилях, особенно внедорожниках: Обзоры тюнинг-проектов, сравнения комплектующих, технические статьи.
Сайты производителей и продавцов тюнинг-комплектующих: Технические описания продуктов, требования к установке, спецификации (для бугелей, фаркопов, спойлеров, дисков, шин, элементов интерьера).
Книги и руководства по тюнингу внедорожников: Теоретические основы, общие принципы модификации подвески, двигателя, подготовки к бездорожью.
Официальные руководства по эксплуатации и ремонту Mitsubishi Pajero IV: Для понимания штатной конструкции, моментов затяжки, схем подключения.

Тюнинг Pajero 4 своими руками - пошаговое руководство

Определение целей и бюджет тюнинга Pajero 4

Ключевые аспекты планирования

Инструменты и расходные материалы для работы своими руками

Базовый комплект для модернизации

Снятие пластиковых защит кузова перед началом работ

Порядок демонтажа

Установка силового бампера своими руками

Ключевые этапы монтажа

Монтаж лебедки на установленный силовой бампер

Пошаговый процесс установки

Электрическое подключение

Контрольная проверка

Усиление точек крепления буксировочных проушин

Порядок модернизации

Установка релингов на крышу Pajero 4 своими руками

Этапы монтажа

Монтаж кенгурятника: замеры и крепление

Этапы крепления

Замена заводской решетки радиатора

Инструкция по замене

Установка расширителей арок (порогов) на Pajero 4

Технология монтажа

Покраска силовых элементов в гараже

Рекомендуемые материалы и этапы работ

Установка дополнительных противотуманных фар

Пошаговая установка

Монтаж фарбеков и защитных сеток

Дооснащение задней двери сабвуфером

Этапы монтажа

Обшивка дверей кожзамом или алькантарой

Пошаговая технология

Установка порогов с подсветкой логотипа на Pajero 4

Подключение электропитания

Монтаж нестандартных ручек КПП или руля

Пошаговая процедура замены

Звукоизоляция дверей и пола своими руками

Этапы изоляции пола

Замена стандартных пружин на усиленные

Порядок работ и ключевые моменты

Установка амортизаторов с увеличенным ходом

Порядок монтажа

Монтаж проставок для лифта подвески

Установка проставок

Замена сайлентблоков на полиуретановые

Пошаговая процедура замены

Особенности полиуретановых втулок

Установка защиты картеров редуктора/КПП

Этапы изготовления и монтажа

Монтаж защиты раздаточной коробки

Пошаговая установка

Установка ребер жесткости на днище

Порядок монтажа

Обработка днища антикором своими руками

Подготовка днища к нанесению антикора

Выбор антикоррозийного состава

Технология нанесения антикора

Важные нюансы и рекомендации

Замена воздушного фильтра на нулевое сопротивление

Порядок установки своими руками

Тюнинг выхлопной системы для улучшения проходимости

Способы модернизации

Установка гидроопоры капота своими руками

Пошаговый монтаж

Замена топливных фильтров тонкой очистки

Замена фильтра в топливном баке

Замена подкапотного фильтра

Монтаж сажевого фильтра на дизельный Pajero 4 (если снят)

Этапы монтажа и настройки

Установка системы кондиционирования масла АКПП

Порядок монтажа

Критерии выбора компонентов

Модернизация тормозной системы: шланги, колодки

Критерии выбора комплектующих

Установка регулятора тормозных усилий (тормозные пропорции)

Монтаж и настройка нового регулятора

Монтаж гидравлического стояночного тормоза на АКПП

Пошаговая инструкция установки

Замена тормозной жидкости полезным методом прокачки

Технология вакуумной прокачки
