УАЗ, ШРУС - конструкция, назначение, принцип работы и устранение неисправностей

Статья обновлена: 18.08.2025

Конструкция полноприводных автомобилей УАЗ предъявляет особые требования к надёжности трансмиссии.

Шарнир равных угловых скоростей (ШРУС) – критически важный элемент привода ведущих колёс, обеспечивающий передачу крутящего момента при изменяющихся углах поворота.

Понимание устройства, принципа работы и особенностей эксплуатации ШРУСов на моделях УАЗ необходимо для диагностики неисправностей и правильного обслуживания трансмиссии.

Основное назначение шарнира равных угловых скоростей

Шарнир равных угловых скоростей (ШРУС) обеспечивает передачу крутящего момента от трансмиссии к ведущим колёсам автомобиля при изменяющихся углах между соединяемыми валами. Это критически важно для переднеприводных и полноприводных машин, где передние колёса одновременно являются управляемыми и ведущими.

Главная функция ШРУСа заключается в компенсации изменений положения ступицы колеса относительно дифференциала или раздаточной коробки во время движения. Углы соединения постоянно меняются при поворотах руля, работе подвески на неровностях, а также при изменении нагрузки на кузов.

Ключевые аспекты назначения

Безударная передача момента: ШРУС гарантирует плавную синхронную передачу вращения без рывков и вибраций, что невозможно при использовании карданных шарниров неравных скоростей.

Компенсация перемещений: Эффективно работает в условиях одновременного выполнения трёх типов перемещений:

• Вертикальных (ход подвески)
• Горизонтальных (схождение/развал колёс)
• Угловых (поворот колёс при маневрировании)

Типы и соответствие назначению:

Тип ШРУСа	Назначение в УАЗ
Наружный (трипод/шариковый)	Передача момента на ступицу при повороте колеса до 45°
Внутренний (трехшиповый/сухарик)	Компенсация продольных перемещений вала + работа под углом до 20°

Результат корректной работы: Обеспечение стабильного сцепления колёс с дорогой, отсутствие паразитных нагрузок на трансмиссию, плавность хода при любых манёврах и сохранение КПД передачи крутящего момента независимо от положения подвески.

Конструктивные особенности ШРУСа УАЗ

Шарнир равных угловых скоростей (ШРУС) на автомобилях УАЗ (включая модели Patriot, Hunter, "Буханку") традиционно использует шариковый тип конструкции. Основой служит наружный и внутренний корпус с канавками, между которыми перемещаются ведущие шарики. Для фиксации шариков в заданном положении и распределения усилий применяется сепаратор.

Наружный ШРУС ("граната") соединяется со ступицей колеса через цапфу и крепится гайкой. Внутренний ШРУС монтируется на выходном валу редуктора переднего моста. Оба шарнира соединяются приводным валом, передающим крутящий момент от КПП/раздатки к колесу при изменяющихся углах и длине соединения.

Ключевые элементы и их специфика

Материалы и защита:

• Корпуса и сепараторы изготавливаются из высокопрочной легированной стали с последующей закалкой.
• Герметизация обеспечивается термостойким пыльником (резина или силикон), закреплённым хомутами. Наружный пыльник работает в условиях высоких механических нагрузок и загрязнения.

Особенности геометрии:

• Профиль канавок рассчитан на углы поворота до 40°-45° для наружного ШРУСа.
• Внутренний ШРУС компенсирует изменение длины вала при ходах подвески за счёт осевого смещения шариков в канавках.

Отличия от аналогов:

• Увеличенный диаметр шариков и усиленные корпуса для работы с высоким крутящим моментом внедорожников.
• Конструкция внутреннего ШРУСа типа "трипод" (с роликами на шипах) на некоторых модификациях для улучшения осевого хода.

Компонент	Наружный ШРУС	Внутренний ШРУС
Основная функция	Передача момента на поворотную ступицу	Передача момента от вала к редуктору + компенсация перемещений
Тип	Шариковый (6 шариков)	Шариковый или трипод
Рабочий угол	До 45°	До 20°

Принцип передачи крутящего момента ШРУСом

Основная функция шарнира равных угловых скоростей (ШРУС) – передача крутящего момента от трансмиссии к ведущим колёсам при изменяющихся углах между полуосями. Конструкция обеспечивает синхронное вращение валов без потерь мощности и вибраций, что критично при повороте колёс или работе подвески. Ключевое отличие от карданных шарниров – сохранение постоянной угловой скорости ведомого вала относительно ведущего независимо от угла излома.

Рабочими элементами шарнира выступают сепаратор с шестью шариками, наружная обойма (корпус) с сферическими канавками и внутренняя обойма (звезда), соединённая с приводным валом. Шарики размещаются в канавках обеих обойм, образуя подвижные точки контакта. При повороте колеса угол между полуосями изменяется, но шарики свободно перекатываются по канавкам, компенсируя смещение осей.

Механика работы шарнира

Передача усилия происходит по цепочке:

1. Крутящий момент поступает на внутреннюю обойму (звезду) от дифференциала или промежуточного вала.
2. Через шарики, зажатые в канавках между звездой и корпусом, усилие передаётся на наружную обойму.
3. Наружная обойма, жёстко соединённая со ступицей колеса, приводит его во вращение.

Особенность геометрии канавок гарантирует, что плоскость вращения шариков всегда делит угол между валами пополам. Это исключает пульсации скорости и обеспечивает равномерное вращение выходного вала при любом угле (до 70° у современных ШРУСов). Герметичный пыльник с консистентной смазкой защищает механизм от абразива и коррозии.

Состояние шарнира	Характер передачи момента
Исправный ШРУС	Плавная передача без рывков и вибраций на всех углах поворота
Изношенные шарики/канавки	Проскальзывание шариков, хруст при повороте, биение руля

Ремонт обычно требует замены шарнира в сборе из-за высокой точности деталей. Критичные признаки неисправности – разрушение пыльника, вымывание смазки или деформация канавок. Своевременная диагностика предотвращает заклинивание узла и повреждение трансмиссии.

Типы ШРУСов, применяемых на УАЗах

На автомобилях УАЗ применяются преимущественно два типа шарниров равных угловых скоростей: шариковые и трипоидные. Конкретный тип зависит от модели автомобиля, года выпуска и конструкции привода. ШРУСы обеспечивают передачу крутящего момента при переменных углах между полуосями и ступицей.

Внешние (ступичные) ШРУСы обычно выполняются шарикового типа, так как они работают при больших углах поворота колес. Внутренние (приводные) шарниры чаще используют трипоидную конструкцию, которая лучше воспринимает осевые перемещения подвески. Оба варианта рассчитаны на эксплуатацию в тяжелых дорожных условиях.

Основные разновидности и их характеристики

• Шариковые (Rzeppa)
  • Устройство: 6 шариков в сепараторе между наружной и внутренней обоймами
  • Применение: Внешние ШРУСы на моделях Patriot, Hunter, Pickup
  • Особенности: Выдерживают углы до 45°, требуют герметичной защиты пыльником
• Трипоидные
  • Устройство: Три ролика на игольчатых подшипниках, перемещающиеся по сферической поверхности
  • Применение: Внутренние ШРУСы на большинстве современных УАЗов
  • Особенности: Компенсируют осевое смещение до 50 мм, чувствительны к загрязнениям

Параметр	Шариковый ШРУС	Трипоидный ШРУС
Рабочий угол	до 45°	до 25°
Осевое смещение	ограничено	до 50 мм
Типовое расположение	Внешнее (ступица)	Внутреннее (КПП/редуктор)
Ресурс	120-150 тыс. км	80-100 тыс. км

При ремонте запрещается смешивать компоненты разных производителей. Трипоидные шарниры чаще выходят из строя из-за износа игольчатых подшипников, шариковые – по причине выработки канавок обойм. Диагностика трипоидов требует проверки радиального люка, шариковые тестируют на осевой зазор при повороте колеса.

Отличия переднего и заднего привода в УАЗ

В автомобилях УАЗ с полным приводом (4x4) передний и задний приводы функционируют совместно, но имеют принципиальные конструктивные и функциональные различия. Задний привод является основным и работает постоянно во всех режимах, тогда как передний подключается только при необходимости повышенной проходимости. Это разделение обеспечивается раздаточной коробкой с возможностью выбора режимов 2WD (задний привод) или 4WD (полный привод).

Конструктивно передний мост сложнее из-за необходимости совмещать передачу крутящего момента с поворотом управляемых колес. Для этого применяются шарниры равных угловых скоростей (ШРУСы), позволяющие колесам поворачиваться без потери мощности. Задний мост передает момент напрямую через полуоси без изменения угла поворота колес, что упрощает его устройство.

Ключевые отличия:

• Назначение: Задний привод – основной для повседневной эксплуатации, передний – дополнительный для бездорожья.
• Конструкция ШРУС: В переднем мосту используются наружные и внутренние ШРУСы для компенсации углов поворота. В заднем – только внутренние ШРУСы или карданные шарниры (в зависимости от модели), работающие при минимальных углах изгиба.
• Механизм отключения: Передний мост оснащен муфтой свободного хода для автоматического отключения при движении по твердым покрытиям. Задний мост не имеет функции отключения.

Особенности работы и ремонта:

1. Передний привод требует регулярной проверки пыльников ШРУС – их повреждение приводит к попаданию гряжи и быстрому износу шарниров. Замена наружного ШРУСа – частая операция из-за высоких нагрузок при повороте.
2. Задний привод менее требователен к обслуживанию, но критичен к состоянию редуктора и подшипников полуосей. Износ сальников вызывает утечки масла.
3. Диагностика переднего моста включает проверку люфтов в ШРУСах и муфте отключения, заднего – тестирование дифференциала и целостности полуосей.

Параметр	Передний привод	Задний привод
Режим работы	Только в 4WD	Постоянно (2WD/4WD)
Тип ШРУС	Наружный + внутренний	Внутренний или кардан
Риск поломок	Выше (износ ШРУС, муфты)	Ниже (износ редуктора)
Сложность ремонта	Высокая (демонтаж ступиц)	Средняя (замена полуосей)

Расположение ШРУСов в трансмиссии УАЗ

В автомобилях УАЗ с постоянным или подключаемым полным приводом (Patriot, Hunter, Pickup) ШРУСы применяются исключительно в передней приводной оси. Задний мост традиционно использует карданные соединения из-за отсутствия необходимости компенсировать углы поворота колес.

На передней оси устанавливаются два типа ШРУСов: внутренние (межосевые) и внешние (ступичные). Оба типа интегрированы в полуоси, соединяющие дифференциал переднего моста с поворотными кулаками колес.

Конфигурация и назначение

• Внутренний ШРУС – расположен у фланца дифференциала. Компенсирует вертикальные перемещения колес при работе подвески и незначительные углы излома (до 15-20°).
• Внешний ШРУС – монтируется в ступичном узле. Обеспечивает передачу момента при максимальных углах поворота колес (до 45°) и частично компенсирует ход подвески.

Полуоси с ШРУСами применяются только в моделях с независимой передней подвеской. В старых модификациях с рессорной подвеской (УАЗ-469, Буханка) используются исключительно карданные валы.

Признаки износа внутреннего ШРУСа

Износ внутреннего ШРУСа проявляется характерными симптомами, возникающими при передаче крутящего момента от трансмиссии к ведущим колёсам. Нарушение целостности шарнира приводит к изменению его геометрии, разрушению сепаратора, шариков или рабочей поверхности дорожек качения.

Признаки чаще всего проявляются при прямолинейном движении с постоянной скоростью или плавном ускорении, когда нагрузка на внутренний шарнир максимальна. Игнорирование симптомов усугубляет повреждения и может спровоцировать полный отказ узла.

• Вибрация кузова при разгоне (особенно в диапазоне 40-80 км/ч), отдающая в пол и педали. Интенсивность нарастает с увеличением оборотов двигателя.
• Глухие удары или стуки из-под днища при резком нажатии/сбросе газа, вызванные люфтом в изношенных дорожках качения.
• Щелчки или скрежет при плавном старте с места или переключении передач, усиливающиеся под нагрузкой (подъём, буксировка).
• Рывки при движении на малой скорости (эффект "провала тяги") из-за проскальзывания шариков в деформированных канавках.
• Повышенный люфт при ручной проверке (требуется демонтаж): осевое и радиальное биение вала при фиксации корпуса шарнира.

Характерные симптомы неисправности наружного ШРУСа

Наружный шарнир равных угловых скоростей (ШРУС) подвергается значительным нагрузкам при передаче крутящего момента на ведущие колёса в условиях изменения угла поворота. Его износ или повреждение проявляются специфическими признаками во время движения автомобиля.

Диагностировать проблемы наружного ШРУСа проще всего при выполнении манёвров с вывернутыми колёсами, особенно под нагрузкой (разгон, движение в гору). Звуки и вибрации, связанные с его неисправностью, имеют выраженную зависимость от угла поворота руля.

Основные признаки поломки

• Хруст, щелчки или скрежет: Наиболее характерный симптом. Чётко слышны при:
  • Резком трогании с места с вывернутыми колёсами (влево или вправо).
  • Движении на малой скорости с полностью вывернутым рулём.
  • Преодолении неровностей (ямы, лежачие полицейские) с повёрнутыми колёсами.

  Интенсивность звука обычно возрастает с увеличением угла поворота и приложенной нагрузки.

• Вибрация при повороте: Отчётливая вибрация, отдающая в рулевое колесо или кузов, возникает во время движения в повороте, особенно при ускорении. Сильнее проявляется на более высоких скоростях.
• Стук при переключении передачи или сбросе газа: Может ощущаться лёгкий стук или удар в районе колеса при резком нажатии или отпускании педали газа во время движения по прямой.
• Усиление шумов в поворотах: Общее увеличение гула, скрежета или других посторонних шумов со стороны неисправного ШРУСа при прохождении поворотов по сравнению с движением по прямой.
• Видимые повреждения пыльника и утечка смазки: Разрыв или трещина защитного резинового пыльника, через который вымывается смазка (часто видны брызги тёмной массы на диске, суппорте, арке колеса) и попадает грязь – основная причина ускоренного износа шарнира.

Проверка ШРУСов УАЗ на исправность

Регулярная диагностика шарниров равных угловых скоростей (ШРУС) критически важна для безопасности и сохранения управляемости УАЗ. Исправные шарниры обеспечивают стабильную передачу крутящего момента от дифференциала к колесам при любых углах поворота и неровностях дороги.

Основные признаки неисправности включают характерные щелчки при маневрах, вибрации на скорости, люфты в приводе, повреждения пыльников и следы вытекшей смазки. Раннее выявление проблем предотвращает поломку трансмиссии и аварийные ситуации.

Симптом	Тип ШРУСа	Диагностический признак
Щелчки при повороте	Наружный	Звук со стороны колеса при вывернутом руле
Хруст при разгоне	Внутренний	Вибрация кузова на прямой дороге
Биение руля	Оба типа	Усиление вибрации на 60-80 км/ч

Методы диагностики

Визуальный осмотр:

• Контроль целостности пыльников: трещины, разрывы, ослабленные хомуты
• Проверка наличия смазки на внутренней поверхности колесных дисков
• Выявление люфтов при раскачивании приводного вала вручную

Акустическая проверка:

1. Наружный ШРУС: движение по кругу с вывернутыми колесами (щелчки в поворотах)
2. Внутренний ШРУС: резкий старт с прямыми колесами (хруст при нагрузке)
3. Тест "змейкой": чередование левых/правых поворотов на 30-40 км/ч

Проверка на подъемнике:

• Фиксация передачи при вывешенных колесах (имитация нагрузки)
• Контроль плавности вращения без заеданий
• Измерение люфтов в шарнирах индикаторными приборами

Важно: При повреждении пыльника даже без шумов требуется немедленная замена сальника и смазки. Игнорирование дефекта гарантированно выведет ШРУС из строя через 500-1000 км пробега.

Последствия повреждения пыльника ШРУСа

Разрыв или трещина пыльника приводит к вымыванию смазки из узла ШРУСа. Защитный чехол теряет герметичность, позволяя грязи, пыли, песку и влаге беспрепятственно проникать внутрь шарнира.

Отсутствие смазки и абразивное воздействие загрязнений провоцируют интенсивный износ рабочих поверхностей шарнира. Твердые частицы действуют как абразив, царапая шарики, сепаратор и обоймы, нарушая геометрию контактных зон.

Ключевые последствия и развитие неисправности:

• Характерный стук при движении: Появляется на поворотах или разгоне из-за люфта между изношенными компонентами.
• Щелчки и хруст: Усиливаются при вывернутых колесах, сигнализируя о критическом износе шариков и канавок.
• Вибрация на руле: Возникает при разгоне из-за дисбаланса поврежденного шарнира.
• Заклинивание ШРУСа: Крайняя стадия, приводящая к полной потере передачи крутящего момента на колесо.

Важно: Игнорирование поврежденного пыльника гарантированно ведет к дорогостоящей замене всего шарнира. Своевременная замена чехла и закладка свежей смазки предотвращают катастрофический износ.

Необходимый инструмент для замены ШРУС на УАЗ

Замена ШРУСа на УАЗ требует подготовки специализированного и стандартного слесарного инструмента. Отсутствие нужных приспособлений может привести к повреждению компонентов или невозможности выполнения работ. Основной акцент делается на инструменты для демонтажа ступичного узла и снятия заклинивших деталей.

Работы выполняются после поддомкрачивания автомобиля и снятия колеса. Необходимо обеспечить безопасную фиксацию авто на подставках. Заранее подготовьте ветошь, новую смазку и пыльники для сборки.

Основной набор инструментов

• Домкрат и страховочные подставки - для подъёма и фиксации автомобиля
• Баллонный ключ - для откручивания колёсных болтов
• Набор рожковых и накидных ключей (размеры 13, 17, 19, 22, 24 мм)
• Головки с воротком и трещоткой - для откручивания гаек ступицы и шаровых опор
• Съёмник стопорных колец - для удаления стопоров с вала ШРУСа

Специальные приспособления

• Съёмник ШРУС (универсальный "паук") - для выпрессовки шарнира из ступицы Обязателен для сохранения целостности деталей!
• Съёмник шаровых опор - при необходимости демонтажа рычагов подвески
• Молоток с мягким бойком (резиновый/полиуретановый) - для аккуратного выбивания
• Монтировка - для разъединения соединений и поддевания пыльников

Вспомогательные инструменты и материалы

Тиски	Фиксация деталей при работе
Плоскогубцы	Установка новых стопорных колец
Проволочная щётка	Очистка посадочных мест от грязи
WD-40	Обработка закисших резьбовых соединений
Динамометрический ключ	Затяжка ступичной гайки с правильным усилием

Подготовка к снятию привода колеса

Обеспечьте устойчивость автомобиля на ровной площадке, затяните ручной тормоз и установите противооткатные упоры под неподвижные колёса. Сбросьте давление в топливной системе (для инжекторных моделей) путём извлечения предохранителя топливного насоса и запуска двигателя до его остановки.

Снимите декоративный колпак колеса, ослабьте болты крепления (не выкручивая полностью) и приподнимите автомобиль домкратом. Надёжно зафиксируйте кузов на подставках, после чего демонтируйте колесо полностью. Очистите ступицу и прилегающие зоны от грязи металлической щёткой.

Порядок демонтажа элементов

1. Отсоединение тормозного суппорта:
   • Выкрутите два направляющих болта
   • Аккуратно подвесьте суппорт на проволоке к пружине подвески
   • Извлеките тормозные колодки
2. Демонтаж тормозного диска:

   Снимите стопорное кольцо, после чего стащите диск со шпилек ступицы

3. Отсоединение шаровой опоры:
   • Расшплинтуйте и выбейте палец из поворотного кулака
   • Отведите рычаг подвески вниз для создания рабочего зазора

Деталь	Рекомендуемые инструменты	Особенности
Стопорное кольцо	Пассатижи с узкими губками	Используйте ветошь для предотвращения разлёта при снятии
Болты суппорта	TORX T55 / шестигранник 7мм	Обработайте проникающей смазкой за 15 минут до откручивания

Пометьте взаимное положение ступицы и поворотного кулака мелом перед разборкой. Проверьте наличие специального съёмника для привода – резкий удар кувалдой по фланцу может повредить подшипник ступицы и ШРУС.

Демонтаж ступицы для доступа к ШРУСу

Перед началом работ установите автомобиль на ровную площадку, зафиксируйте противооткатными упорами задние колеса и снимите колесо с демонтируемой ступицы. Ослабьте ступичную гайку на неподвижном авто (требуется значительное усилие), предварительно сняв защитный колпачок и отогнув стопорную шайбу.

Поднимите нужную сторону домкратом, установите на подставку для безопасности, после чего полностью снимите гайку. Отсоедините тормозной суппорт, подвесьте его на проволоке к пружине подвески, избегая нагрузки на тормозной шланг. Снимите тормозной диск вместе с колодками.

Последовательность демонтажа

1. Отсоединение элементов подвески:
   • Выбейте пальцы рулевых тяг из поворотного кулака
   • Открутите болты крепления шаровой опоры к ступичному узлу
   • Снимите болт крепления нижнего рычага (если требуется по конструкции)
2. Извлечение ступицы:
   • Аккуратно отведите поворотный кулак со ступицей наружу
   • Выбейте ШРУС из ступицы ударами молотка через медную проставку
   • Снимите стопорное кольцо с внутренней стороны шлицов

Внимание: При выпрессовке ШРУСа избегайте повреждения пыльника и посадочных поверхностей. Если ступица "прикипела", используйте съемник или прогрев газовой горелкой (не перегревая подшипник). После демонтажа очистите посадочное место от грязи и окислов.

Типовая проблема	Решение при демонтаже
Заклинившая ступичная гайка	Обработка проникающей смазкой + удлинитель ключа ("труба")
Прикипание ШРУСа к ступице	Нагрев ступицы до 200°C или гидравлический съемник
Деформация стопорных колец	Обязательная замена новыми кольцами при сборке

Снятие внутреннего шарнира с коробки передач

Перед началом работ убедитесь в наличии доступа к месту соединения внутреннего ШРУСа с коробкой передач. Для этого потребуется демонтировать защиту картера, элементы подвески или другие компоненты, ограничивающие пространство вокруг привода. Зафиксируйте автомобиль на подъемнике или смотровой яме, исключив случайное перемещение.

Внутренний шарнир крепится в дифференциале коробки передач при помощи стопорного кольца. Ось привода удерживается в посадочном гнезде за счет пружинного кольца, расположенного в канавке шлицевой части. Извлечение требует строгого соблюдения направления усилия во избежание повреждения сальника дифференциала или шлицев.

Последовательность демонтажа

1. Очистите область соединения от грязи щеткой и ветошью. Контроль чистоты критичен для защиты механизмов КПП.
2. Зафиксируйте полуось монтировкой или монтажной лопаткой, предотвратив её проворачивание.
3. Сожмите стопорное кольцо при помощи съемника с узкими губками. Равномерно обожмите кольцо по диаметру, утопив его в канавку вала.
4. Резко выбейте вал из гнезда дифференциала. Используйте медную или пластиковую оправку, нанося удары молотком строго вдоль оси вала. Избегайте перекосов!
5. Извлеките привод из коробки передач, контролируя вытекание масла. Приготовьте емкость для сбора жидкости.

Инструмент	Назначение
Специальный съемник стопорных колец	Сжатие и фиксация кольца в канавке
Медная выколотка	Безударное выпрессовывание вала
Монтировка	Фиксация полуоси

После демонтажа немедленно закройте отверстие в КПП чистой ветошью или заглушкой. Это предотвратит попадание абразивных частиц и вытекание масла. Осмотрите посадочное место шарнира, сальник дифференциала и стопорное кольцо на предмет повреждений. Деформированное или растянутое кольцо подлежит обязательной замене.

Как правильно разобрать привод УАЗ

Перед началом работ установите автомобиль на смотровую яму или поднимите на подъёмнике, зафиксировав противооткатными упорами. Снимите колесо с нужной стороны, предварительно ослабив болты крепления на весу, и отсоедините клемму массы аккумулятора для безопасности. Подготовьте ёмкость для слива трансмиссионного масла из редуктора, если потребуется демонтаж внутреннего ШРУСа.

Очистите привод от грязи металлической щёткой, особое внимание уделяя области стопорного кольца и шлицам. Проверьте наличие меток совпадения на фланце коробки передач и триподе – если их нет, нанесите самостоятельно кернером или краской для правильной последующей сборки. Это предотвратит дисбаланс привода.

Последовательность разборки

1. Отсоединение от ступицы:
   • Выбейте заглушку из центра ступицы
   • Открутите гайку крепления шарнира торцевым ключом (36/41 мм), удерживая привод от проворачивания монтажной лопаткой
   • Снимите шайбу и стопорное кольцо
2. Демонтаж привода с КПП:
   • С помощью монтировки аккуратно расшатайте внешний ШРУС в ступице
   • Выбейте внутренний трипод из посадочного гнезда редуктора лёгкими ударами через медную проставку
3. Разборка узлов:

   Элемент	Действия
   Внешний ШРУС	Снимите хомут пыльника → снимите стопорное кольцо в обойме → выпрессуйте шарики ударами молотка через деревянный брусок
   Трипод (внутренний ШРУС)	Отогните лепестки фиксирующей пластины → снимите стопорные кольца роликов → выбейте ролики съёмником

Важно: При демонтаже пыльников избегайте повреждений – аккуратно подденьте отвёрткой металлические хомуты. Все снятые детали раскладывайте в порядке разборки и промаркируйте контейнеры для роликов/шариков, чтобы исключить путаницу при сборке.

Выпрессовка наружного ШРУСа из ступицы

Для демонтажа наружного ШРУСа из ступицы колеса требуется предварительно снять привод в сборе с автомобиля, отсоединить шаровую опору и рулевую тягу, после чего извлечь ступицу с установленным шарниром. Фиксация шарнира в ступице осуществляется стопорным кольцом, расположенным в канавке шлицевой части вала, что создает значительное сопротивление при извлечении.

Ключевым этапом является преодоление усилия стопорного кольца с помощью гидравлического пресса. При отсутствии пресса допустимо использование молотка и специальной съемной оправки, однако это повышает риск деформации деталей. Вал ШРУСа должен быть строго соосен с направлением прилагаемого усилия для предотвращения перекоса и заклинивания.

Последовательность операций

1. Подготовка ступицы: Очистить посадочное отверстие от грязи. Проверить видимость стопорного кольца в зазоре между валом и ступицей.
2. Фиксация: Установить ступицу на пресс опорной частью вниз, подложив под буртик шарнира проставку с отверстием (Ø ≥ диаметра вала).
3. Выпрессовка:
   • Совместить оправку пресса с торцом вала ШРУСа.
   • Плавно создать давление до характерного щелчка – сжатия стопорного кольца.
   • Увеличить усилие до полного выхода шлицевого соединения из ступицы.
4. Контроль: Осмотреть шлицы вала и стопорное кольцо на предмет повреждений. При деформации кольца – заменить.

Типовая проблема	Решение
Кольцо не сжимается	Обработать соединение WD-40, проверить положение кольца шилом
Заклинивание вала	Прогреть ступицу горелкой до 150-200°C (без открытого пламени на шарнир)
Срыв шлицов	Замена ШРУСа и ступицы

Важно: Запрещено выбивать вал через внутренний шарнир – это приводит к разрушению сепаратора и обоймы. После демонтажа очистить посадочное отверстие ступицы от коррозии абразивной щеткой.

Установка нового ШРУСа: важные нюансы

Замена шарнира равных угловых скоростей требует строгого соблюдения технологии монтажа. Ошибки на этом этапе приводят к преждевременному выходу узла из строя и риску аварийных ситуаций. Подготовка посадочных поверхностей и правильная сборка критически влияют на ресурс детали.

Используйте только рекомендованный производителем смазочный материал, упакованный в комплекте с ШРУСом. Смешивание составов разных типов или применение неподходящей смазки вызывает разрушение тефлонового покрытия шариков и деградацию полимерного пыльника.

Ключевые этапы монтажа

• Очистка шлицев – удаление коррозии металлической щёткой с последующей обезжириванием
• Контроль стопорных колец – обязательная замена даже при незначительной деформации
• Ориентация пыльника – отсутствие перекручивания при фиксации хомутов

Параметр	Норма	Ошибка монтажа
Усилие запрессовки	Свободный ход до щелчка стопора	Применение ударного инструмента
Расположение хомутов	Противоположно вектору вращения	Смещение относительно канавок
Зазор под пыльником	Равномерное распределение смазки	Воздушные полости или переуплотнение

1. Проверьте соосность – вал не должен иметь биений после установки
2. Отрегулируйте зазоры – люфт в подвеске влияет на угол работы ШРУСа
3. Проведите тестовый заезд – движение с полным выворотом руля для выявления аномальных шумов

Заправка ШРУСной смазкой перед сборкой

После тщательной очистки и проверки всех компонентов ШРУСа (внутренней и наружной гранаты, сепаратора, корпуса, шариков, посадочных поверхностей на приводном валу и ступице) и перед установкой пыльников, внутренние полости "гранат" необходимо заполнить специальной смазкой для ШРУСов.

Используйте только рекомендованную производителем или высококачественную смазку, предназначенную именно для шарниров равных угловых скоростей (обычно черного цвета, с противозадирными и консервирующими присадками). Категорически запрещено использовать солидол, Литол-24 или другие непредназначенные для ШРУСов смазки.

Процесс заправки

Основные этапы заполнения смазкой:

1. Нанесение смазки на дорожки качения: Нанесите толстый слой смазки на все дорожки качения внутри корпуса наружного и внутреннего ШРУСа, а также в соответствующих канавках на внутренней обойме.
2. Заполнение сепаратора и шариков: Тщательно промажьте смазкой каждый шарик и заполните ею все полости сепаратора. Шарики должны быть полностью утоплены в смазке.
3. Сборка "гранаты": Соберите ШРУС (установите сепаратор с шариками на внутреннюю обойму, затем аккуратно вставьте эту сборку в корпус).
4. Окончательное заполнение: Дополнительно заполните смазкой свободное пространство внутри корпуса ШРУСа вокруг собранных деталей. Для внутреннего ШРУСа (трипоида) смазку обильно закладывают между роликами и в корпус.

Контроль количества смазки: Объем смазки должен быть достаточным, но не избыточным. При установке пыльника излишки смазки будут выдавлены наружу, что нормально. Недостаток смазки приведет к преждевременному износу. Ориентировочные объемы:

Тип ШРУСа	Ориентировочный объем смазки
Наружный ШРУС (граната)	80-120 грамм
Внутренний ШРУС (трипод)	100-160 грамм
Задний привод (самостоятельные ШРУСы)	См. спецификацию производителя

Точный объем всегда указан в руководстве по ремонту автомобиля или на упаковке нового ШРУСа/ремкомплекта.

Ключевой момент: Заправка смазкой производится строго перед установкой нового пыльника на место и его фиксацией хомутами. Убедитесь, что посадочные поверхности на валу и корпусе ШРУСа под пыльник абсолютно чистые и сухие. Категорически нельзя допустить попадания грязи или абразивных частиц внутрь свежезаправленного ШРУСа во время монтажа пыльника.

Монтаж нового пыльника и стопорных колец

Обильно заполните полость нового пыльника специальной смазкой для ШРУС (примерно 80-100 грамм), равномерно распределив её по внутренней поверхности. Тщательно промажьте смазкой шлицы вала, шарики и сепаратор трипоида, избегая попадания грязи. Используйте только рекомендованные производителем составы – универсальные литолы или графитовые смазки недопустимы из-за риска разрушения компонентов.

Наденьте малый конец пыльника на посадочную шейку вала привода, предварительно убедившись в отсутствии перекручивания резины. Установите новое внутреннее стопорное кольцо в канавку шарнира до характерного щелчка, используя монтажные клещи или круглогубцы. Проверьте надёжность фиксации кольца – оно должно плотно сидеть без люфта.

Ключевые шаги фиксации

1. Сдвиньте пыльник по валу к шарниру, полностью закрыв трипод.
2. Наденьте наружный стопор в канавку корпуса ШРУС, контролируя посадку кольца по всей окружности.
3. Равномерно затяните металлические хомуты пыльника:
   • Внутренний хомут – фиксируется на валу строго по технологическому пазу.
   • Наружный хомут – затягивается на гофре корпуса шарнира.

Обязательно проверьте соосность пыльника после затяжки хомутов – гофры не должны иметь перегибов или напряжения. Вручную повращайте вал, убедитесь в отсутствии биения и плавности хода. Любая деформация резины потребует повторного монтажа для предотвращения преждевременного разрыва.

Сборка привода после замены ШРУСа

После установки нового шарнира равных угловых скоростей на вал привода, тщательно очистите посадочные поверхности и шлицы от остатков старой смазки и загрязнений. Убедитесь в отсутствии повреждений на самом валу, особенно в зоне контакта с обоймами ШРУСа и подшипниками ступицы.

Нанесите рекомендованную производителем смазку равномерным слоем внутрь нового пыльника и на рабочую поверхность ШРУСа. Используйте только специальную смазку для ШРУСов, избегая смешивания составов разных типов, так как это может привести к разрушению материала пыльника или ухудшению рабочих характеристик.

Ключевые этапы сборки

Выполните следующие действия последовательно:

1. Установка пыльника:
   • Наденьте узкую часть пыльника на вал до упора
   • Равномерно распределите смазку внутри пыльника (заполнение 70-80% объема)
2. Фиксация хомутами:
   • Затяните малый хомут на валу с усилием 25-30 Н·м
   • Закрепите большой хомут на корпусе ШРУСа без перекосов
3. Контроль положения:
   • Проверьте симметричность пыльника при полном ходе вала
   • Убедитесь в отсутствии перегибов и напряженных участков

Важно: При установке привода в ступицу запрещается использовать ударные инструменты – забивание может разрушить новый шарнир. Для запрессовки применяйте съемник или оправку, оказывающую давление строго на внутреннюю обойму подшипника.

Параметр	Норма	Последствия нарушения
Момент затяжки ступичной гайки	180-220 Н·м	Разрушение подшипника
Зазор пыльника при сжатии	15-20 мм	Разрыв гофры при повороте
Люфт ШРУСа после установки	0 мм	Стук при старте

Обязательно проверьте плавность хода вала вращением вручную в обоих направлениях до установки на автомобиль. После монтажа выполните пробную поездку с циклами разгона и поворотами руля до упора для прогрева смазки и окончательной посадки деталей.

Установка привода на УАЗ: порядок действий

Перед началом работ подготовьте необходимый инструмент: комплект ключей, съемник шаровых опор, съемник ступичного подшипника, молоток, монтировку, новую ступичную гайку и шплинт. Убедитесь в наличии нового привода в сборе со ШРУСами и неповрежденными пыльниками.

Зафиксируйте автомобиль на подъемнике или в смотровой яме, установите противооткатные упоры, снимите соответствующее колесо. Ослабьте ступичную гайку при заторможенном колесе – это критически важно для безопасности дальнейших действий.

Последовательность монтажа

1. Демонтаж старого привода:
   • Отсоедините шаровую опору от поворотного кулака с помощью съемника
   • Выпрессуйте наружный ШРУС из ступицы специнструментом или аккуратными ударами
   • Отсоедините внутренний шарнир от фланца КПП/раздатки
2. Подготовка узлов:
   • Очистите шлицы ступицы и ответного фланца трансмиссии
   • Проверьте целостность пыльников и наличие смазки в новых ШРУСах
3. Установка нового привода:
   • Совместите шлицы внутреннего ШРУСа с валом КПП/раздатки
   • Заведите наружный шарнир в ступицу до полного контакта плоскостей
4. Сборка подвески:
   • Закрепите шаровую опору на поворотном кулаке
   • Затяните крепеж с моментом 120-140 Н·м
5. Фиксация привода:
   • Затяните новую ступичную гайку с усилием 230-250 Н·м
   • Зашплинтуйте гайку при наличии технологического отверстия

Важно: После монтажа проверьте отсутствие перекоса пыльников и плавность хода ШРУСов вращением ступицы рукой. Установите колесо, опустите автомобиль и проведите тестовую поездку с поворотами для контроля работоспособности узла.

Регламент протяжки ступичной гайки

Своевременная протяжка ступичной гайки критически важна для безопасности и ресурса узла. Несоблюдение регламента приводит к люфту ступицы, ускоренному износу ШРУСа и подшипников, а в крайних случаях – к потере колеса.

Процедура выполняется после замены деталей ступичного узла или ШРУСа, а также в рамках планового ТО согласно мануалу конкретной модели УАЗ (например, после пробега 2-5 тыс. км для новых деталей). Точные интервалы указаны в сервисной документации производителя.

Порядок выполнения работ

Необходимые инструменты:

• Динамический ключ с трещоткой
• Торцевая головка под размер гайки (обычно 27-32 мм)
• Монтировка
• Съемник ступичных подшипников (при полной разборке)

Этапы протяжки:

1. Поднимите автомобиль домкратом, снимите колесо.
2. Очистите резьбу цапфы и шлицы полуоси от грязи.
3. Зафиксируйте тормозной диск монтировкой через отверстия в суппорте.
4. Затяните гайку с моментом 24-26 кгс·м (235-255 Н·м) при первичной установке новых деталей.
5. Проверните ступицу на 2-3 оборота для правильной укладки подшипников.
6. Ослабьте гайку до момента свободного вращения ступицы без люфта.
7. Затяните окончательно с моментом 7-9 кгс·м (69-88 Н·м), зафиксировав шплинтом или деформируемым фланцем.

Контрольные признаки правильной затяжки:

Параметр	Норма
Осевой люфт ступицы	Отсутствует
Вращение колеса	Равномерное, без заеданий
Нагрев ступицы после пробега	Умеренный (не более 70°C)

Важно: Запрещается компенсировать износ подшипника перетяжкой гайки! При превышении усилия подшипник перегревается и разрушается. Если требуемый момент не достигается без чрезмерного усилия – необходима замена узла.

Проверка работы ШРУСов после ремонта

После замены шарнира равных угловых скоростей или восстановления посадочных поверхностей обязательна комплексная проверка. Она исключает ошибки монтажа, гарантирует корректную работу трансмиссии и предотвращает повторный выход узла из строя.

Контроль проводят на неподвижном автомобиле и в движении, уделяя внимание вибрациям, посторонним звукам и кинематике привода. Все операции выполняют на ровной площадке с соблюдением мер безопасности.

Алгоритм проверки

1. Визуальный осмотр: Убедитесь в отсутствии перекосов пыльников, правильной фиксации хомутов и контакте стопорных колец.
2. Статическое тестирование:
   • Вывесите колесо домкратом
   • Проворачивайте колесо вручную – движение должно быть плавным
   • Покачайте привод вверх-вниз – люфты недопустимы
3. Динамическая проверка:
   • Запустите двигатель, включите первую передачу
   • Прослушайте ШРУСы на малых оборотах – скрежет или щелчки указывают на дефекты
4. Дорожный тест:
   • Разгонитесь до 40-60 км/ч – вибрация на руле сигнализирует о дисбалансе
   • Выполните повороты с максимальным выворотом руля – характерные хрустящие звуки указывают на неисправность наружного шарнира
   • Пройдите неровности на малой скорости – стуки в передней подвеске могут означать неправильную затяжку креплений

При обнаружении аномалий немедленно заглушите двигатель и проведите повторную диагностику. Эксплуатация автомобиля с неисправными ШРУСами приводит к разрушению шарниров и выходу из строя смежных узлов трансмиссии.

Рекомендованные марки смазки для ШРУС УАЗ

Правильный выбор смазки для ШРУС напрямую влияет на ресурс узла и предотвращает преждевременный износ. Использование неподходящих материалов приводит к задирам, коррозии и ускоренному разрушению шариков и обоймы.

Оптимальная смазка для шарниров УАЗ должна обладать высокой механической стабильностью, стойкостью к вымыванию водой, отличными противозадирными свойствами и сохранять рабочие характеристики в диапазоне от -40°C до +120°C. Наружные ШРУС требуют особо тщательной защиты от грязи и влаги.

Популярные марки смазочных материалов

• Литол-24 – Базовая литиевая смазка. Приемлемая цена, но уступает аналогам по термостойкости и долговечности.
• Shaeffers 238 Supreme – Синтетическая смазка на комплексном литии. Отличается повышенной адгезией и защитой в экстремальных условиях.
• Liqui Moly Gelenkfett – Специализированный состав с дисульфидом молибдена. Снижает трение, предотвращает заклинивание при высоких нагрузках.
• Castrol Spheerol EPL 2 – Литиево-кальциевая смазка с EP-присадками. Стабильна при перепадах температур, рекомендована производителем для внедорожников.
• Mobilith SHC 100 – Синтетическая смазка премиум-класса. Обеспечивает максимальный ресурс в тяжелых условиях эксплуатации.

При замене смазки обязательно очищайте полость шарнира от старого материала и загрязнений. Для наружных ШРУС используйте только термостойкие составы с усиленными противозадирными свойствами.

Как продлить ресурс ШРУСов на бездорожье

Эксплуатация УАЗ в тяжелых условиях требует повышенного внимания к шарнирам равных угловых скоростей (ШРУСам), передающим крутящий момент на управляемые колеса при значительных углах поворота и вертикальных ходах подвески. Постоянные удары, грязь, вода и экстремальные нагрузки при преодолении препятствий ускоряют их износ.

Соблюдение нескольких ключевых правил позволяет существенно увеличить срок службы ШРУСов, сохраняя надежность трансмиссии на бездорожье. Основные меры сосредоточены на минимизации ударных нагрузок, предотвращении загрязнения и контроле рабочих условий узла.

Основные методы продления ресурса

Контроль пыльников и смазки:

• Еженедельно проверяйте целостность резиновых пыльников (гофр) на ШРУСах. Даже небольшая трещина или разрыв пропускают абразивную грязь и воду, что быстро выводит шарнир из строя.
• При замене пыльника используйте только специализированную смазку для ШРУСов (обычно литиевая или молибденовая), заполняя полость на 2/3 объема. Недостаток или неподходящая смазка ускоряют износ шариков и обойм.

Техника преодоления препятствий:

• Избегайте резких стартов с пробуксовкой и жестких ударов колесами о препятствия (камни, пни). Ударная нагрузка деформирует шарики и дорожки качения.
• При движении по глубокой колее или преодолении резких перепадов высоты снижайте скорость, чтобы минимизировать удар при "вывешивании" колеса и его последующем контакте с грунтом.
• На крутых подъемах/спусках с одновременным поворотом руля дозируйте газ плавно. ШРУС в этот момент работает под максимальным углом и нагрузкой.

Защита и модернизация:

• Установите стальные защитные картеры (чашки) на ШРУСы передних полуосей. Они предохраняют узел от прямых ударов камнями и деформации при контакте с препятствиями.
• Рассмотрите использование усиленных пыльников (например, с тканевой кордной основой) для лучшей стойкости к механическим повреждениям в условиях зарослей или каменистой местности.

Регулярное обслуживание:

• После каждой серьезной поездки по грязи или воде промывайте узлы подвески и трансмиссии, включая зону ШРУСов. Это позволяет вовремя заметить повреждения пыльников и удалить агрессивные загрязнения.
• При появлении характерного "хруста" при повороте под нагрузкой немедленно остановитесь и диагностируйте ШРУС. Продолжение движения с разрушающимся шарниром приводит к выходу из строя полуоси и ступицы.

Частые причины преждевременного выхода из строя

Эксплуатация в экстремальных условиях – основная угроза для ШРУСов УАЗ. Постоянная езда по глубокой грязи, воде, песку или снегу приводит к проникновению абразивных частиц внутрь пыльников даже через микротрещины. Абразив ускоряет износ шариков, сепаратора и дорожек корпуса, вызывая заклинивание или разрушение узла.

Механические повреждения пыльников – вторая по распространённости причина. Пробои от веток, камней, перетирание о элементы подвески или неаккуратное вмешательство при ремонте нарушают герметичность. Потеря смазки и попадание грязи быстро выводят шарнир из строя, особенно при движении с вывернутыми колёсами под нагрузкой.

Основные факторы сокращающие ресурс

• Разрыв или трещины пыльников: Потеря герметичности позволяет вымываться смазке и проникать загрязнениям, вызывая абразивный износ.
• Низкое качество или неподходящая смазка: Применение дешёвых, неспециализированных или недостаточного количества смазочных материалов ускоряет износ трущихся поверхностей.
• Агрессивная езда с вывернутыми колёсами: Крайние углы поворота и резкие старты/рывки под нагрузкой создают пиковые давления в шарнирах.
• Механические повреждения: Удары по шарниру (например, о камни, бордюры), деформация корпуса или сепаратора при ДТП или неаккуратном ремонте.
• Неисправности ходовой части: Износ шаровых опор, сайлентблоков рычагов, ступичных подшипников приводит к неправильному углу работы ШРУСа и вибрациям.
• Установка неоригинальных или контрафактных деталей: Использование ШРУСов сомнительного производства, не соответствующих допускам по прочности и точности.
• Неправильный монтаж: Перетяжка или недотяжка стяжных хомутов пыльника, повреждение пыльника при установке, попадание грязи внутрь узла во время замены.

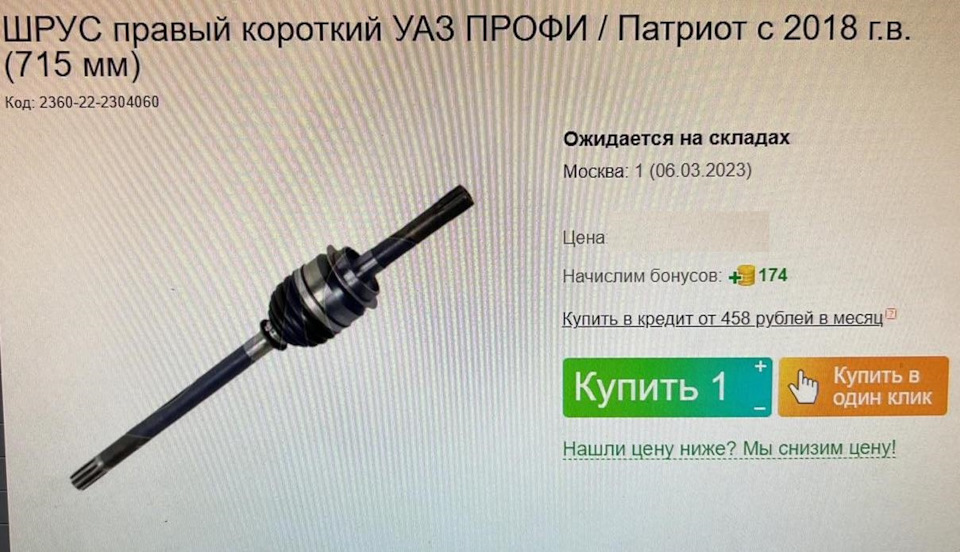

Выбор ШРУСов: оригинал или аналог

При замене шарнира равных угловых скоростей (ШРУС) на автомобилях УАЗ владельцы сталкиваются с дилеммой: приобрести оригинальную деталь или аналог. Оригинальные ШРУСы производятся по спецификациям завода-изготовителя, обеспечивая точное соответствие геометрии и материалам.

Аналоги выпускаются сторонними производителями, отличаясь ценой и вариативностью качества. Ключевые факторы выбора включают стоимость, гарантии производителя, условия эксплуатации и доступность запчастей для конкретной модели.

Критерии сравнения

• Надёжность: Оригиналы проходят многоступенчатое тестирование, аналоги могут уступать в ресурсе
• Совместимость: Оригинальные детали гарантируют идеальную посадку, аналоги иногда требуют доработки
• Ресурс эксплуатации: Оригинал служит 80-120 тыс. км, качественный аналог – 40-70 тыс. км

Параметр	Оригинал	Аналог
Цена	Выше на 60-100%	Низкая и средняя ценовая категория
Гарантия	Официальная гарантия 1-2 года	6-12 месяцев (зависит от бренда)
Доступность	Поставки под заказ	Широкий выбор в наличии

Рекомендации по применению: Для тяжёлых условий эксплуатации (бездорожье, перевозка грузов) предпочтителен оригинал. В городском режиме допустимы проверенные аналоги от брендов GKN, SKF или ABS. Избегайте дешёвых noname-деталей – их ресурс редко превышает 15 000 км.

1. Проверяйте сертификаты и отзывы на аналоги
2. Уточняйте наличие тестов на ударную нагрузку
3. Сравнивайте твёрдость пыльников (оригинал: 75-85 Shore A)

Ремонт ШРУСа вместо замены: Возможные ситуации

Ремонт ШРУСа допустим лишь при сохранении целостности основных компонентов: пыльников, сепаратора, обоймы и шариков. Основной причиной выхода из строя узла обычно становится повреждение защитного чехла, приводящее к вымыванию смазки и попаданию абразива. В этом случае своевременное вмешательство может спасти деталь.

Полная замена шарнира необходима при механическом разрушении элементов (трещины корпуса, сколы на дорожках качения, деформация сепаратора) или критическом износе рабочих поверхностей. Если же дефекты ограничены, ремонт экономически оправдан и технически осуществим.

Случаи, когда ремонт предпочтительнее замены

Повреждение пыльника без износа шарнира:

• Обнаружение разрыва или трещины на чехле до появления хруста/стука при повороте
• Отсутствие люфта в шарнире при ручной проверке
• Сохранение достаточного количества смазки внутри узла

Ремонтные операции включают:

1. Демонтаж ШРУСа и тщательную промывку всех компонентов
2. Визуальный осмотр шариков, дорожек качения и сепаратора на предмет задиров
3. Замену пыльника и стяжных хомутов
4. Нанесение свежей специальной смазки (до 120 г на наружный шарнир)
5. Сборку с соблюдением момента затяжки ступичной гайки

Критерий	Ремонт	Замена
Состояние пыльника	Повреждён (без длительной езды)	Разрушен/отсутствует давно
Наличие стука/хруста	Отсутствует	Присутствует
Износ дорожек качения	Незначительный	Выработка, раковины, сколы

Важно: После ремонта обязательна проверка на подъёмнике – резкие повороты руля при движении для выявления скрытых дефектов. При малейших подозрениях на износ внутренних компонентов шарнир подлежит замене.

Особенности замены ШРУСов на УАЗ Буханка

Замена ШРУСов на УАЗ Буханка требует учета специфики конструкции переднего моста. Внешние шарниры интегрированы в ступичный узел, а внутренние соединены с дифференциалом через полуось. Работы осложняются плотной компоновкой узлов подвески и необходимостью демонтажа нескольких компонентов для доступа к крепежу.

Критически важным этапом является правильная фиксация автомобиля и снятие нагрузки с передних колес перед разборкой. Использование домкратов и страховочных подставок обязательно, так как потребуется демонтаж колес, тормозных суппортов и поворотных кулаков. Особое внимание уделяется сохранению ориентации деталей при сборке.

Ключевые этапы и нюансы замены

1. Подготовка:
   • Зафиксировать автомобиль на ровной площадке с включенной передачей и ручным тормозом
   • Демонтировать колесо и отсоединить тормозной суппорт (подвесить на проволоку)
2. Демонтаж ступицы:
   • Выпрессовать шплинт и открутить гайку ШРУСа ударным гайковертом (момент от 200 Нм)
   • Снять поворотный кулак со шпилек балки моста
   • Извлечь ступицу вместе с внешним ШРУСом через технологическое окно
3. Замена шарниров:
   • Расклинить стопорное кольцо внутреннего ШРУСа в коробке передач
   • Использовать съемник для выбивания полуоси из шлицев дифференциала
   • Запрессовать новые ШРУСы с применением монтажной втулки (не допуская перекоса)
4. Сборка:
   • Нанести смазку ШРУС-4 в пыльники (объем 110-120 гр)
   • Контролировать совпадение меток на полуоси и фланце ступицы
   • Затянуть гайку крепления ШРУСа динамометрическим ключом (230-250 Нм)

Типичные сложности	Способ решения
Прикипание гайки ШРУСа	Прогрев горелкой или ударный инструмент
Деформация пыльника при установке	Использование монтажных хомутов с храповым механизмом
Смещение полуоси при сборке	Фиксация стопорной проволокой до затяжки

После замены обязательна проверка уровня масла в редукторе и тестовый заезд с прослушиванием характерных щелчков в поворотах. Рекомендуется через 500 км пробега провести повторную протяжку крепежных элементов.

Типичные ошибки при самостоятельной замене

Многие автовладельцы, пытаясь сэкономить на услугах сервиса, берутся за замену ШРУСа на УАЗ самостоятельно, но из-за незнания специфики допускают критические промахи. Эти ошибки часто приводят к ускоренному износу детали, повреждению смежных узлов или полному выходу трансмиссии из строя уже через несколько сотен километров пробега.

Отсутствие должной подготовки и пренебрежение мелочами превращают, казалось бы, простую операцию в дорогостоящий ремонт. Особенно опасны неверные действия при работе с ходовой частью и приводом, где точность установки напрямую влияет на безопасность движения.

Распространённые недочёты

Основные проблемы возникают на следующих этапах:

• Неверная диагностика – путаница между неисправностями внутреннего (гранаты) и наружного ШРУСа, игнорирование проверки пыльников и ступичных подшипников.
• Пренебрежение чисткой – установка новых деталей без удаления абразивной грязи с посадочных мест вала и ступицы.
• Неправильный демонтаж – применение ударных инструментов для снятия ШРУСа с вала, приводящее к деформации шлицов и сепаратора.

Опасные действия при монтаже

1. Нарушение момента затяжки –

   • Слабая затяжка гайки ступицы → раскручивание во время движения.
   • Чрезмерное усилие → разрушение подшипника или сорванная резьба.
2. Некорректная установка пыльника –

   • Перекос или неполная фиксация хомутов → попадание влаги и песка.
   • Отсутствие смазки под защитным чехлом → перегрев и заклинивание.
3. Игнорирование меток – сборка привода без совмещения заводских рисок на валу и ШРУСе → разбалансировка и вибрации.

Ошибка	Последствие	Как избежать
Использование старых хомутов пыльника	Разгерметизация, вытекание смазки	Всегда применять новые обжимные элементы
Несовпадение типов ШРУСа	Невозможность сборки или поломка зубьев	Сверять каталожный номер перед покупкой
Отсутствие проверки после замены	Обрыв привода, заклинивание колеса	Контрольный тест-драйв с поворотами руля в крайние положения

Крайне рискованно пытаться восстановить повреждённый ШРУС или вал напильником – микронеровности ускоряют износ. При первых признаках стука или вибрации после замены движение необходимо прекратить для повторной диагностики.

Обслуживание ШРУСов как мера профилактики

Регулярное обслуживание шарниров равных угловых скоростей (ШРУСов) – ключевой фактор для предотвращения дорогостоящего ремонта и внезапных поломок ходовой части. Пренебрежение профилактикой ведёт к ускоренному износу компонентов, вибрациям при движении и риску полной потери управления автомобилем.

Основная цель обслуживания – защита внутренних элементов шарниров от загрязнений и сохранение смазочных свойств. Пыльники ШРУСов постоянно подвергаются воздействию грязи, камней, перепадов температур и реагентов, что провоцирует их растрескивание или разрывы.

Ключевые этапы обслуживания

Визуальный осмотр пыльников: Проверяйте целостность резиновых чехлов каждые 5 000 км или после езды по бездорожью. Ищитe:

• Трещины, порезы, вздутия
• Следы вытекания смазки
• Наличие хомутов и их надёжную фиксацию

Диагностика работы ШРУСов: При повороте руля на максимум в движении прислушивайтесь к:

• Хрусту или щелчкам (характерно для внешних шарниров)
• Вибрациям на разгоне (признак износа внутренних ШРУСов)

Замена смазки и пыльников:

1. Снимите старый пыльник, очистите ШРУС от загрязнённой смазки керосином
2. Заполните шарнир новой смазкой (специализированной, например, ShРУС-4) на ⅔ объёма
3. Установите оригинальный пыльник и зафиксируйте металлическими хомутами

Компонент	Рекомендуемый интервал проверки	Срок замены
Пыльник внешнего ШРУСа	5 000 км	При повреждении или каждые 60 000 км
Пыльник внутреннего ШРУСа	10 000 км	При повреждении или каждые 80 000 км
Смазка	При замене пыльника	Совместно с пыльником

Важно: Используйте только рекомендованные производителем смазки и оригинальные пыльники. Самодельные хомуты и универсальные чехлы снижают ресурс узла. После замены пыльника проверяйте отсутствие люфтов в подвеске, усиливающих вибрационную нагрузку на шарниры.

Список источников

При подготовке материалов использовались специализированные технические ресурсы и документация, обеспечивающие достоверность информации об устройстве, эксплуатации и ремонте компонентов автомобилей УАЗ.

Основные источники включают официальную техническую литературу, отраслевые издания и профильные материалы для автомобильных специалистов.

• Официальные сервисные руководства и каталоги запчастей УАЗ
• Техническая документация производителей ШРУС (GKN, SDS)
• Учебные пособия по конструкции трансмиссии внедорожников
• Статьи из журналов "За рулём", "Авторевю", "4х4 Club"
• Протоколы технических испытаний компонентов приводных систем
• Материалы технических семинаров для сервисных центров УАЗ
• Профильные форумы автомобилистов (UAZ Patriot Club, Off-road drive)
• Видеоинструкции по ремонту от сертифицированных автомехаников

Видео: Как проверить ШРУС на авто. Внутренний или наружный?


• Шпаклевка автомобиля - шаг за шагом

• КамАЗ на Дакар-2017 - техника, команда, итоги гонки

• Дерганье ВАЗ-21124 при разгоне - диагностика неисправности
