Установка электрических стеклоподъемников на ВАЗ-2109
Статья обновлена: 18.08.2025
Механические рукоятки стеклоподъемников на "девятках" давно стали символом ушедшей эпохи. Установка электрических стеклоподъемников кардинально меняет комфорт эксплуатации ВАЗ-2109.
Переход на электронное управление остеклением устраняет необходимость в ручном усилии. Современные комплекты для "Самары" предлагают надежность и удобство, недоступное штатной механике.
Рассмотрим особенности выбора, установки и эксплуатации электроподъемников. Анализ преимуществ и возможных сложностей поможет принять взвешенное решение о модернизации автомобиля.
Необходимые инструменты для самостоятельной установки
Сборка требует стандартного набора слесарных инструментов для демонтажа обшивки дверей и крепежных элементов механизмов.
Дополнительно понадобятся приспособления для электромонтажных работ и обработки металла при подготовке посадочных мест.
Основной комплект:
- Ключи гаечные (рожковые/накидные): 8мм, 10мм, 13мм
- Отвертки: крестовая (PH2), плоская (4-5мм)
- Кусачки-бокорезы для проводов
- Кримпер для обжима клемм
- Дрель с набором сверл по металлу (Ø3-5мм)
- Коронка по металлу Ø25-30мм (для кнопок)
- Мультиметр для диагностики цепи
Дополнительные материалы: изолента, термоусадка, малярный скотч, WD-40, автомобильный герметик.
Демонтаж механических подъемников и подготовка двери
Снимите дверную обшивку, отсоедините тяги привода рукоятки и демонтируйте заводской механический стеклоподъемник. Для этого выкрутите крепежные болты, удерживающие механизм на внутренней поверхности двери, и аккуратно извлеките его вместе с направляющими роликами через технологические отверстия.
Очистите внутреннюю полость двери от грязи, старой смазки и мусора. Тщательно осмотрите металлические поверхности на предмет коррозии и повреждений. При обнаружении ржавчины зачистите проблемные участки до чистого металла и обработайте преобразователем или грунтовкой для предотвращения дальнейшего распространения.
Ключевые этапы подготовки
Перед установкой электростеклоподъемников выполните следующие действия:
- Снятие штатной проводки: Демонтируйте старую проводку механизма блокировки замков, если она мешает монтажу.
- Разметка отверстий: Приложите монтажную пластину нового электропривода к двери, отметьте точки сверления под крепеж и проводку.
- Обработка металла:
- Просверлите отверстия согласно разметке
- Обработайте кромки антикоррозийным составом
- Удалите металлическую стружку магнитом
Важно: Убедитесь, что стекло свободно перемещается в направляющих без перекосов. При необходимости отрегулируйте положение штатных стекольных роликов или замените изношенные комплектующие.
Монтаж электропривода в передние двери ВАЗ-2109
Подготовьте дверную карту: снимите обшивку, отсоедините шланги и трос ручного регулятора. Демонтируйте старый механизм стеклоподъемника, открутив крепежные болты и отсоединив стекло от каретки. Очистите внутреннюю полость двери от грязи и старой смазки, уделяя внимание направляющим желобам.

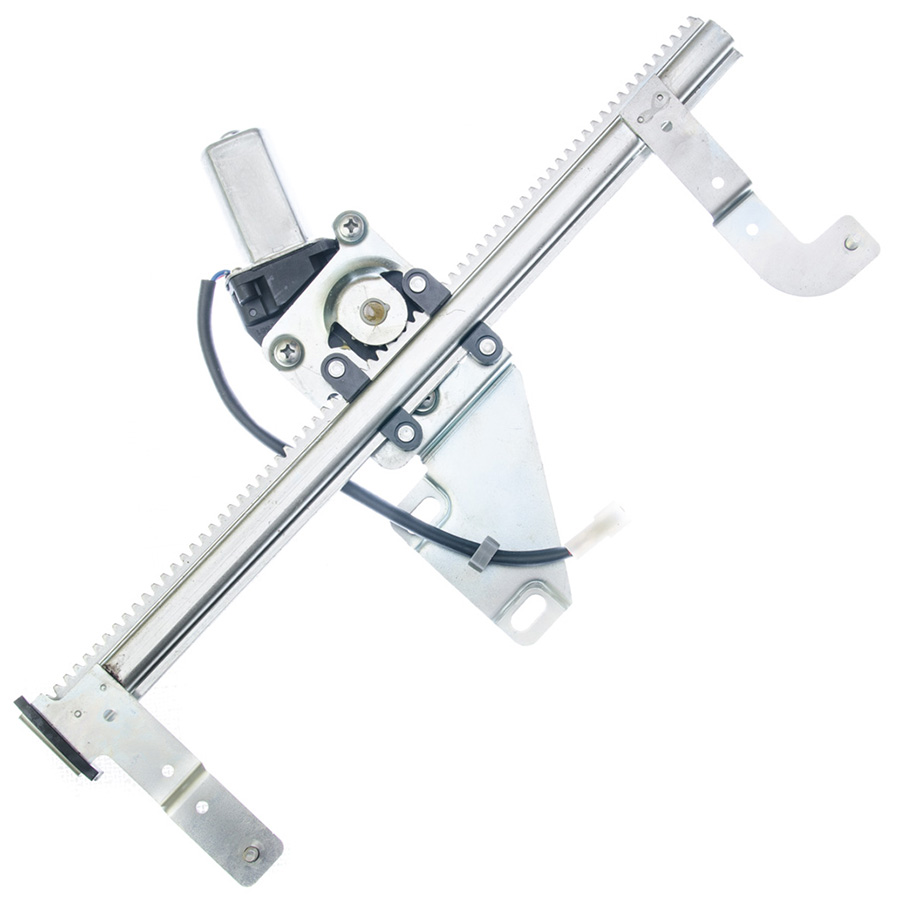

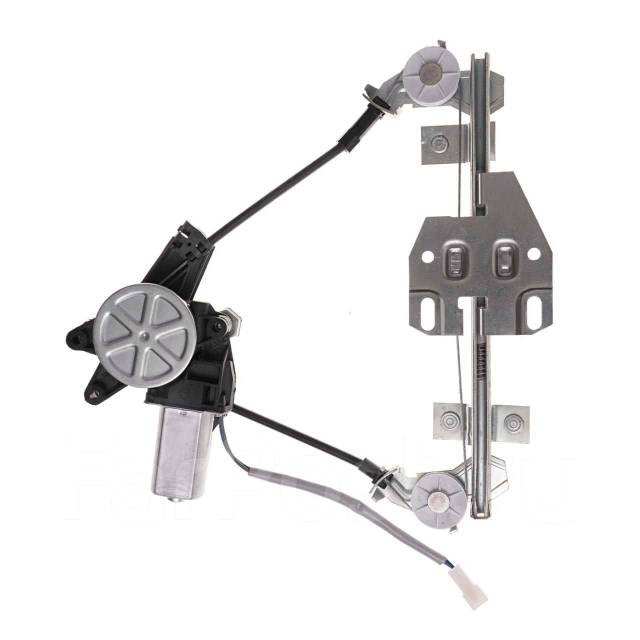

Установите электропривод в штатное место механизма, совместив монтажные отверстия. Зафиксируйте его болтами, соблюдая момент затяжки (8–12 Н·м). Подсоедините каретку привода к нижнему кронштейну стекла, проверив свободный ход без перекосов. Проложите проводку вдоль конструктивных элементов двери, используя штатные клипсы или хомуты для защиты от перетирания.
Подключение и регулировка
Выведите жгут проводов через технологическое отверстие в стойке кузова. Подсоедините разъемы к блоку управления согласно схеме:
| Цвет провода | Назначение |
|---|---|
| Красный/белый | +12В (постоянное питание) |
| Черный | Масса |
| Синий/желтый | Управление подъемом |
| Зеленый/черный | Управление опусканием |
Проверьте работоспособность:
- Включите зажигание и подайте напряжение на блок управления
- Протестируйте ход стекла кнопками в крайние положения
- При необходимости отрегулируйте крепление каретки:
- Стекло должно двигаться без заеданий
- Полное закрытие – без зазоров вверху
- Автостоп при встрече с препятствием
Установите обшивку двери, предварительно выведя кнопки управления в штатные места. Важно: перед окончательной сборкой убедитесь в отсутствии пережатия проводов и посторонних шумов при работе привода.
Правильное подключение к бортовой сети автомобиля
Подключение электропроводки стеклоподъемников выполняется напрямую к аккумуляторной батарее через предохранитель и реле, что исключает перегрузку штатной электропроводки. Обязательно используется медный многожильный провод сечением не менее 2.5 мм² для силовых линий, протягиваемый через технологические отверстия в кузове с защитой гофротрубкой.
Питающие провода подключаются к клеммам АКБ с обязательной установкой плавкого предохранителя номиналом 25-30 А в разрыв плюсового провода на расстоянии не более 30 см от батареи. Массовый провод крепится к кузову в точке с зачищенной до металла поверхностью, обработанной антикором.
Ключевые точки подключения
- Силовой плюс: Клемма АКБ+ → Предохранитель 30А → Вход реле (контакт 30)
- Управление реле: Кнопки стеклоподъемников → Контрольный вывод реле (контакт 86)
- Питание моторов: Выход реле (контакт 87) → Клеммы электромоторов
- Масса: Болт кузова → Минусовые клеммы моторов (сечение 2.5 мм²)
Важно: Штатную проводку автомобиля разрешается использовать только для сигнальных цепей управления реле (ток ≤1А). Силовые кабели прокладываются отдельным жгутом без скруток, фиксируясь пластиковыми хомутами с шагом 25-30 см.
| Цепь | Сечение провода | Защита | Точка подключения |
|---|---|---|---|
| Плюс питания АКБ→реле | 2.5 мм² | Предохранитель 30А | Клемма аккумулятора |
| Реле→электромоторы | 2.5 мм² | Нет | Контакт 87 реле |
| Управление реле | 0.75 мм² | Штатный предохранитель | Кнопки стеклоподъемников |
Диагностика типичных неисправностей двигателя и проводки
Отказ двигателя стеклоподъемника чаще всего вызван проблемами в цепи питания или механическим износом. Первичная диагностика требует проверки напряжения на клеммах двигателя при нажатии кнопки управления. Отсутствие напряжения указывает на неисправность проводки или блока управления.
Механические проблемы двигателя выявляются после подачи питания напрямую от АКБ. Если при прямом подключении к источнику 12В двигатель не вращается или работает с перебоями – требуется разборка и осмотр щеточного узла, якоря и шестерен редуктора.
Методы выявления распространенных неполадок
- Двигатель не реагирует на кнопки:
- Проверьте предохранитель F7 (15А) в монтажном блоке
- Тестером измерьте напряжение на клеммах мотора при нажатой кнопке
- Если напряжение отсутствует – прозвоните провода от кнопки до двигателя
- Двигатель работает только в одном направлении:
- Проверьте исправность кнопки: переключите мультиметром в режим прозвонки
- Осмотрите провода реверсивной цепи на предмет переломов
- Двигатель гудит, но не вращает стекло:
- Снимите привод и проверьте вращение вала без нагрузки
- Разберите редуктор – изношенная пластиковая шестерня требует замены
Проверка целостности проводки: Особое внимание уделите участкам в гофре между дверью и кузовом – здесь провода часто перетираются. Используйте мультиметр для поиска обрывов и коротких замыканий на массу.
| Симптом | Проверяемый элемент | Нормальное значение |
| Искрение при работе | Щетки двигателя | Длина ≥ 5 мм, свободный ход в держателе |
| Прерывистая работа | Контакты кнопки | Сопротивление между контактами – 0 Ом при нажатии |
| Самопроизвольное движение | Заземление двигателя | Сопротивление "масса-кузов" ≤ 0.5 Ом |
Важно: При замене двигателя используйте только оригинальные детали – нештатные аналоги часто имеют несовместимые параметры крутящего момента.
Замена изношенных пластиковых шестерен привода
Основной причиной отказа стеклоподъемников ВАЗ-2109 является разрушение пластиковых шестерен в редукторе электродвигателя. Со временем материал теряет прочность, зубья обламываются или истираются, что приводит к проскальзыванию механизма и невозможности поднять/опустить стекло. Для восстановления работоспособности требуется замена шестеренок без замены всего узла.
Потребуется демонтировать дверную карту и электродвигатель, после чего разобрать редуктор. Новые шестерни должны точно соответствовать оригиналу по количеству зубьев (обычно ведущая – 8 зубьев, ведомая – 72 зуба) и посадочным размерам. Рекомендуется выбирать комплекты из усиленного полиамида или металла – они существенно долговечнее штатных пластиковых деталей.
Порядок работ
- Снимите дверную обшивку, отключите разъем электродвигателя.
- Открутите три болта крепления подъемного механизма к двери.
- Извлеките электродвигатель в сборе с редуктором.
- Расклепайте или распилите корпус редуктора (заводская сборка неразборная).
- Извлеките изношенные шестерни, очистите полость от пластиковой крошки.
- Установите новые шестерни, смазав их графитной смазкой.
- Соедините половинки корпуса редуктора винтами М4 (вместо клепок).
- Соберите узел в обратной последовательности, проверьте работу стекла.
Ключевые нюансы:
- При сборке редуктора соблюдайте правильное зацепление шестерен – проворачивайте вал рукой до свободного хода.
- Не допускайте перекоса корпуса при стягивании винтами – это вызовет заклинивание.
- Проверьте состояние червячной передачи на валу мотора – металлический червяк редко изнашивается, но требует очистки.
- Используйте термостойкую смазку для шестерен (например, Liqui Moly LM47).
| Симптом | Вероятная причина | Решение |
|---|---|---|
| Двигатель гудит, стекло не двигается | Неправильная сборка редуктора, заклинивание | Перебрать узел, проверить соосность |
| Стекло движется рывками | Загрязнение направляющих, износ роликов | Очистить желоб, заменить ролики |
| Шестерни трещат при работе | Недостаток смазки, брак деталей | Разобрать, нанести смазку, проверить зубья |
Важно: При установке металлических шестерен возможен повышенный шум работы – это нормально. Если стекло не держит вес при отпускании кнопки – проверьте регулировку зажимов на подъемном механизме.
